3 Icon när ljuset är viktigt Icon är gatubelysning med enkel kraftfull design som har blivit ett vanligt inslag i stadsbilden på många håll. Icon har ett mycket flexibelt koncept med många olika optiska system och ljuskällor. Därmed uppfyller Icon de strängaste standarderna när det gäller energieffektiv belysning. Icon har en unik förmåga att smälta in i omgivningen. Designern Mads Odgaard hämtade inspirationen när han promenerade genom staden efter mörkrets inbrott. Han fick helt enkelt inspirationen genom att studera månens form. Icon ger ett diskret sken och den halvklotsformade belysta ytan utgör ett dekorativt och funktionellt inslag på stadsgatorna. Den är en integrerad del av stadsbilden och en tillgång i den urbana miljön. 3

4 Kabel 54W 44W Kabel Driver Heat pipe Driver Heat sink Elinsats Kontaktanslutning för kabel Reflektor Kontaktanslutning för LED LED Reflektor Avskärmning LED Nyckelfaktorer: Hållbar justerbar reflektor utbytbar LED minimal avbländning bra färgåtergivning dimbar optimal ljuskontroll hög feel-good -faktor indirekt ljus högeffektiv enkel design fantastisk arkitektonisk mångsidighet 4

5 Innovation Belysning i städer är mycket mer än summan av effekt och energi. När det gäller estetik och design har det blivit allt viktigare att anpassa belysningen till den aktuella platsen. Färgåtergivning och komfort har blivit avgörande parametrar när det gäller att välja belysning i urbana områden. Den nya Icon med LED är utformad för att ge antingen diskret avbländning eller indirekt ljus och oavsett vilket alternativ du väljer slipper du bli bländad. Ljuset kommer antingen från en LED med mjuk, behaglig avbländning till en reflektor eller från två LED till reflektorn. Genom att kontrollera ljuset på det här sättet blir skenet mycket behagligare och man minskar den bländade effekten från direkt ljus. Fotgängare och bilförare kommer att uppfatta denna form av belysning som behaglig och samtidigt effektiv. Icon finns i två varianter Opal och Basic. Den enda skillnaden är att Opal-versionen använder 1 % av ljuset för att belysa det vita halvklotet. Denna funktion gör gatubelysningen behagligare för boende i flervåningshus som ligger intill vägen. Som ett alternativ finns det även en variant med direkt nedåtriktat ljus Basic som inte avger något ljus i eller över en vinkel på 90. 5

6 54W Kopparrör med tunn vägg. Invändig beläggning med kapillareffekt. I rörets kallare ände kondenserar vattnet och avger värmen till omgivningen. Vattnet dras tillbaka längs rörets innersida. I röret finns en liten mängd vatten som på grund av det låga trycket förångas vid låg temperatur. I rörets varma ände förångas vattnet och drar bort värmen från området. Tryckskillnaden gör att vattenångan flyttas mot den kallare änden. 6

7 44W Hållbarhet Ovansidan av kyl profilen är monterad direkt på armaturhuset, som fungerar som kylyta mot omgivningen. Ytan är bearbetad till mycket hög jämnhet för optimal kontakt och lågt termiskt motstånd. Livslängden hos en LED-ljuskälla är inte optimal om du inte kan sänka temperaturen runt själva ljuskällan. Louis Poulsen använder ett avancerat kylsystem som leder bort värmen från ljuskällan. Resultatet är en avsevärt längre livslängd. High Power LED-lampan sitter monterad på undersidan av kylprofilen. Ytan är bearbetad till mycket hög jämnhet för optimal kontakt och lågt termiskt motstånd. Kylprofilens flänsar ökar ytan och därmed värmeöverföringen till den omgivande luften i armaturen. 7

8 8

9 Bra för miljön på mer än ett sätt 9

10 Icon LED med bisymmetrisk ljusdistribution Denna version finns oftast i form av vajermonterad belysning, där ljuset måste spridas över hela vägen. Icon LED med asymmetrisk/bisymmetrisk ljusdistribution Ljusdistributionen hos denna version är, precis som hos konventionella versioner av Icon, justerbar och kan anpassas efter lokala förhållanden. Ljuset kan anpassas för att avge olika grader av asymmetriskt ljus. Denna version är särskilt lämplig att användas till vanlig sidomonterad gatubelysning på en stolpe. 10

11 Ljusteknik Icon LED med rotationssymmetrisk distribution Denna version är speciellt utvecklad för att användas på exempelvis torg, i parker och på gator med bostadshus. Förstklassig komfort i kombination med extremt låg avbländning och ett visuellt starkt ljus skapar en miljö där ljuset är behagligt och lugnande. Ljusdistributionen har optimerats i form av rotationssymmetrisk ljusdistribution och kan därför inte justeras. Den framtidssäkra LED armaturen Icon är försedd med optimerad ljusdistribution som uppfyller alla krav på effektivitet och komfort, oavsett vem som använder lampan och hur den används. LED armaturen Icon finns därför med tre olika ljusdistributionssystem, vilket gör den till det rätta valet oavsett belysningsbehov. 11

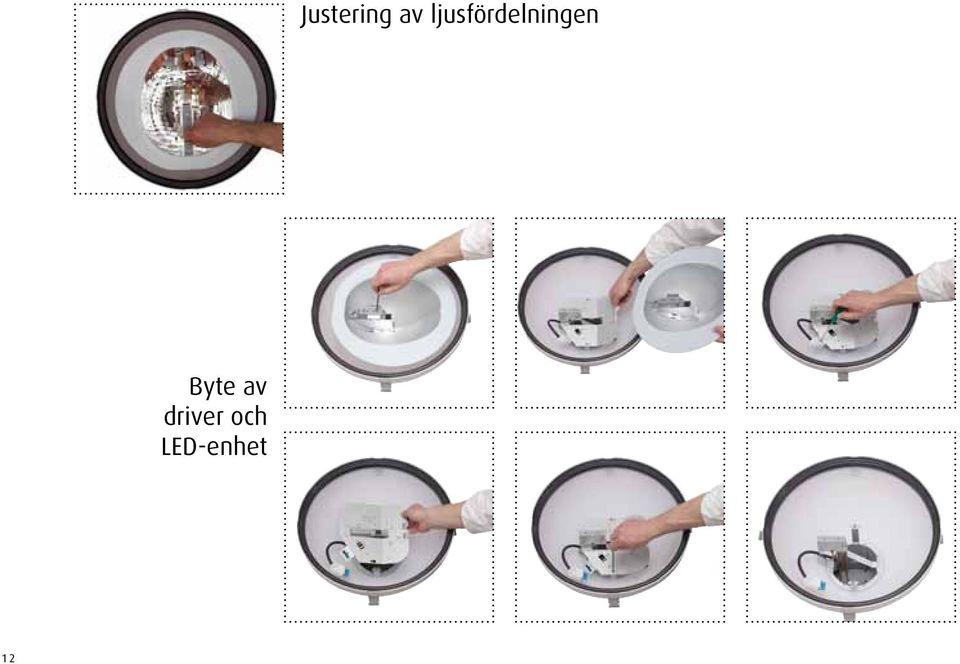

12 Justering av ljusfördelningen Byte av driver och LED-enhet 12

13 Framtidssäker All LED är utbytbar för att ge en hållbar lösning för framtiden. Det är enkelt att komma åt ljuskällan och man behöver inga verktyg. Ett verktygsfritt klicksystem gör att du enkelt kommer åt ljuskällan och eftersom det upplysta glaset är kopplat till ljuskällan med en vajer kan teknikerna arbeta med båda händerna. Även om LED har lång livslängd kan andra tekniska delar då och då behöva bytas ut. Detta faktum togs med i beräkningen under designprocessen och man såg till att alla delar kan repareras underifrån. Alla komponenter är enkla att komma åt. 13

14 14 En design som passar i alla miljöer

15 15

16 Sidmonterad Toppmonterad för stolpe Många användningsmöjligheter Opal Basic Toppmonterad för linspänn 3 armaturhus 2 skärmar Användningsmöjligheter har varit nyckelordet i många olika belysningsprojekt runt om i världen. Icon är inget undantag! Det nya Icon LEDprogrammet är speciellt utformat för att klara de flesta utmaningar det innebär att installera utomhusbelysning. Cl.I Cl.II 2 elinsatser 2 reflektorer Dubbelsymmetrisk/matt 3000K Asymmetrisk/matt/blank 4000K 2 färgtemperaturer 16

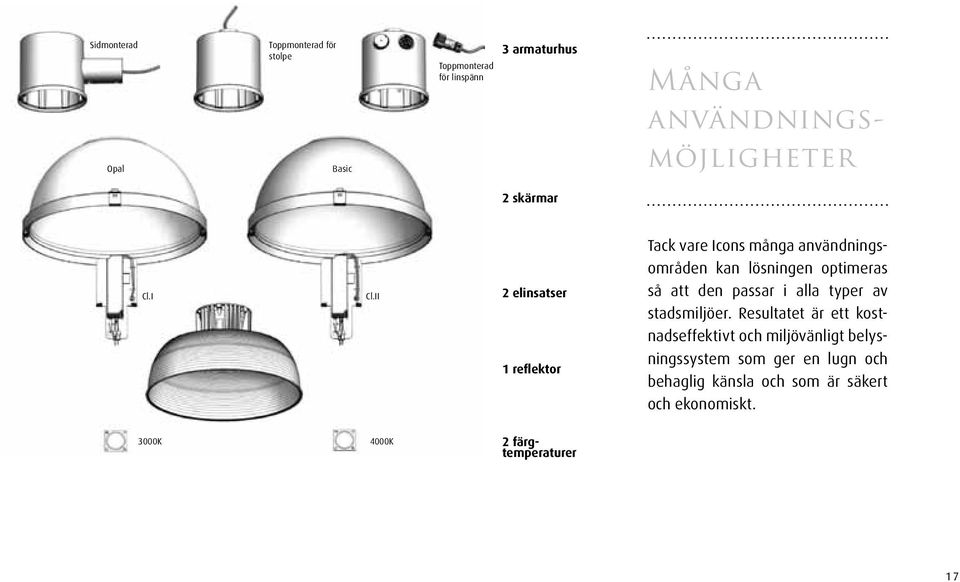

17 Sidmonterad Opal Toppmonterad för stolpe Basic Toppmonterad för linspänn 3 armaturhus Många användningsmöjligheter 2 skärmar Cl.I Cl.II 2 elinsatser 1 reflektor Tack vare Icons många användningsområden kan lösningen optimeras så att den passar i alla typer av stadsmiljöer. Resultatet är ett kostnadseffektivt och miljövänligt belysningssystem som ger en lugn och behaglig känsla och som är säkert och ekonomiskt. 3000K 4000K 2 färgtemperaturer 17

18 Färgåtergivningen framhäver upplevelsen Ra och spektrum. Vi har valt en LED med högt färgåtergivningsindex (Ra 80+). Det är ett högt tal för gatubelysning och bidrar till att förhöja upplevelsen av belysningen och platsen. Belysning är till för människor. Dagslys 3000K 4000K 1800K 4000K 5500K 8000K 12000K 16000K 4000K 18

19 Montering 4,5m 6m 7m 8m Icon-serien är känd för de många användningsmöjligheterna den kan exempelvis användas på stolpe, vägg eller vajer. Med Icon-serien får man optimal belysning och identiteten hos en plats framhävs. LED 44W LED 54W 19

20 Se din stad i ett nytt ljus Marina Pir Parkering N Tågstation Rondell Stadskärna Icon-belysningens enkla design och kapacitet gör den till en perfekt lösning i urbana miljöer. Den enhetliga belysningen är även en mycket kostnadseffektiv investering t.ex. där regelbundet underhåll krävs. Hotell Trafikled Bostäder Villakvarter 20

21 21

22 22

23 23

24 LP Icon Mini Basic Lykta Design: Mads Odgård Ljuskoncept: Armaturens ljusspridning är helt och hållet nedåtriktad. I Basic-versionen är skärmen ogenomskinlig. Ljusspridningen varierar beroende på vilken reflektor som väljs. Reflektortyperna kan fås i olika versioner antingen asymmetrisk eller symmetrisk ljusfördelning. Yta: Aluminiumfärgad med strukturerad yta, pulverlackerad. 422 Material: Armaturhus: Gjutet aluminium. Skärm: Grå, formgjuten ASA. Reflektor: Metalliserad, formgjuten polykarbonat. Avskärmning: Härdat, klart glas. Montering: Sidmonterad dimensioner: Ø 48 mm min. 100 mm lång eller linspänn. Installationskabel: sidomonterad och toppmonterad version: 9 m, 5 x 1,5 mm 2 (klass I) eller 9 m, 4 x 1,5 mm 2 (klass II). Toppmonterad till 3/4" rörgänga min. 34 mm. Toppvajermonterad version: ingen kabel, men godkänd för överkoppling, max. 3 x 1,5 mm 2 till IP68-kontakt. Driftdonsplacering: i lykthuvudet. Vikt: Max 9,5 kg. Ø Klass: IP66. Isolationsklass I, II. IK07. Produktkod Ljuskälla Ljusfördelning Yta Klass Reflektor Montering Ljusstyrning ICO-MI-BA-LY 44W LED 3000K ROT. SYM. ALUFÄRG STRUKTUR I MATT TOPPMONT. 1-10V/PMW 44W LED 4000K DUBB. SYM. II BLANK SIDMONT. 1-10V 54W LED 3000K ASYM. VAJERMONT. 54W LED 4000K Obs! LP Icon Mini finns också i TC-TEL- och HIT-versioner. Se Information: 44W LED: Rotationssymmetrisk version: dimbar 1 10 V/PWM. PWM står för Pulse Width Modulation. 54W LED: Dubbelt symmetrisk och asymmetrisk version: dimbar 1 10 V. Armaturen kan även levereras med bottenglas i klart eller frostat glas eller glas med screentryck. Alla versioner fås även till ett Ø 60 mm rör på begäran. Stolpe och stolparmar beställes separat. 24

25 25
