1 Effektivt mot regn Geberit Pluvia takavvattning

2

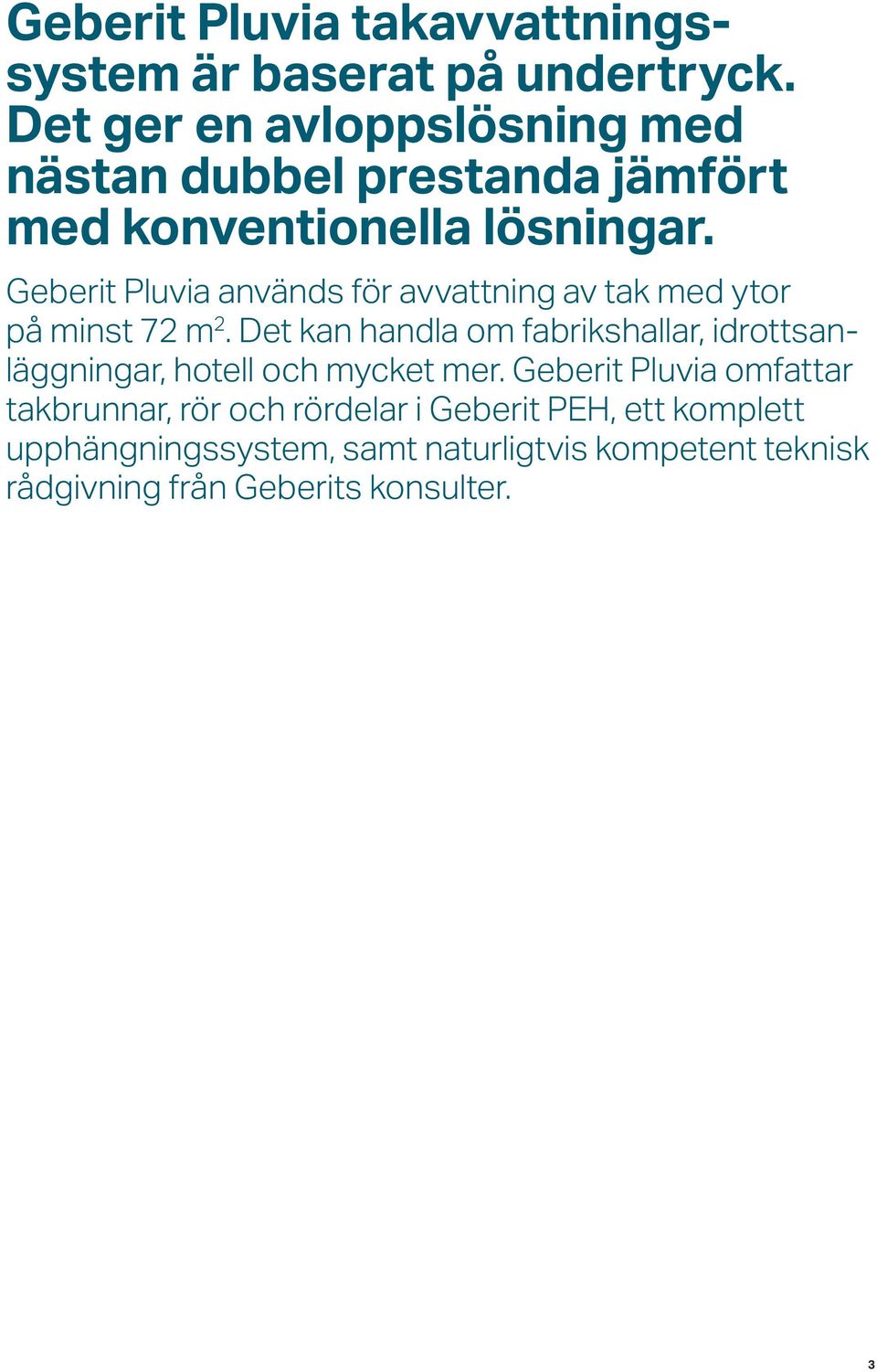

3 Geberit Pluvia takavvattningssystem är baserat på undertryck. Det ger en avloppslösning med nästan dubbel prestanda jämfört med konventionella lösningar. Geberit Pluvia används för avvattning av tak med ytor på minst 72 m 2. Det kan handla om fabrikshallar, idrottsanläggningar, hotell och mycket mer. Geberit Pluvia omfattar takbrunnar, rör och rördelar i Geberit PEH, ett komplett upphängningssystem, samt naturligtvis kompetent teknisk rådgivning från Geberits konsulter. 3

4 4

5 Innehåll Geberit Pluvia 6-9 Takbrunnar Geberit PEH Upphängningssystem Geberit Pluvia för gröna tak Projektförutsättningar 18 Användning och underhåll 19 Montering Geberit ProPlanner 26 5

6 Geberit Pluvia. Intelligent takavvattning. Geberit Pluvia, det ledande takavvattningssystemet, har använts över hela världen i mer än 35 år. Bättre prestanda med helt fyllda rör och reducerade dimensioner För nutidens arkitektur Arkitekter, ingenjörer och installatörer har under många år valt att använda Pluviasystemet till några av de mest prestigefyllda byggnaderna i hela världen detta på grund av den höga graden av frihet och flexibilitet. Geberit Pluvia baseras på undertryck, och till skillnad från många konventionella takavvattningssystem kan systemet lösa unika utmaningar för nutidens arkitektur. De högeffektiva Pluvia-takbrunnarna är anslutna direkt under taket till ett rörsystem utan fall. Stora takområden kan därför avvattnas med en enda avloppsstam. Det förenklar planeringen och reducerar den tid som går åt för monteringen. Allsidig användning Geberit Pluvia takavvattningssystem används i stor utsträckning i den industriella och kommersiella sektorn till större takytor av alla slag. Den tekniska principen och den höga avvattningskapaciteten säkerställer att systemet har en mycket allsidig användning. Det kan användas till platta tak, pulpettak, sadeltak och cylindriska tak, liksom till kalla och varma tak, och gröna takytor. Möjligheterna är många. Funktioner Med Pluvia-systemet eftersträvas en vattenmängd på minst 1 l/s per takbrunn, som via vattenmängden bygger upp en sugeffekt och därmed en avvattning av systemet. Rören fylls tack vare en specialutvecklad takbrunn i kombination med en hydraulisk dimensionering av takavloppssystemet. Den energi som används vid skapandet av undertrycket uppstår genom höjdskillnaden mellan vatteninloppet i takbrunnen och övergången till det konventionella systemet i marken. Det är detta undertryck som åstadkommer sugeffekten och den automatiska tömningen av rören. På grund av den stora genomströmningshastighet som med jämna mellanrum uppstår i rören (1 till 8 m/sek.), anses systemet vara självrensande. Den höga fyllnadsgraden medför dessutom att rördimensionerna ofta bara är hälften av vad de skulle ha varit i traditionella system. Geberit Pluvia-systemet Konventionellt system 6

7 Arkitektonisk flexibilitet, många designmöjligheter Möjlighet till rördragning utan fall Många användningsmöjligheter Platsbesparande Kostnadseffektiv installation Över 35 års erfarenhet Fungerar enligt undertrycksprincipen Stora takytor kan avvattnas med en enda avloppsstam Kompetent teknisk rådgivning 7

8 Geberit Pluvia. Många fördelar. Geberit Pluvia förenklar byggplaneringen och bidrar till ett optimalt utnyttjande av utrymmet. Mindre behov av avloppsstammar reducerar rördragningsbehoven i marken. Geberit Pluvia kan t.o.m. vara billigare än konventionella takavvattningssystem. Mer regnvatten i mindre rör Geberit Pluvia takavvattningssystem har under flera decennier satt nya standarder, och visat vad det går för på platta takkonstruktioner i många industribyggnader. Geberit har mer än 35 års erfarenhet och garanterar hög tillförlitlighet och exceptionell hållbarhet. Geberit Pluvia minskar antalet avloppsstammar och takbrunnar, och erbjuder därmed stor flexibilitet vad gäller planering, utnyttjande av utrymme samt koordinering, för såväl arkitekt som ingenjör. Konventionellt takavvattningssystem Geberit Pluvia takavvattningssystem 8

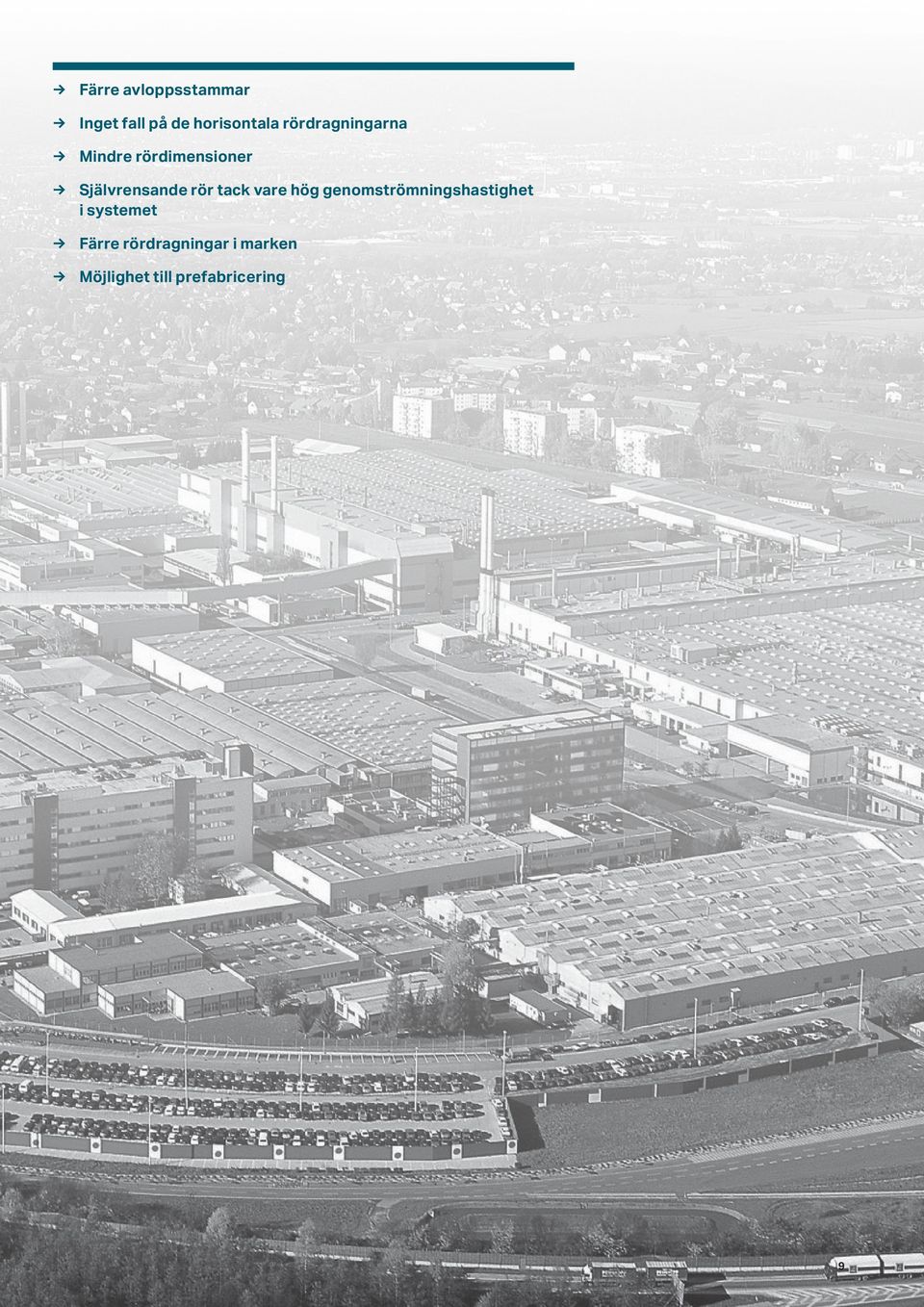

9 Färre avloppsstammar Inget fall på de horisontala rördragningarna Mindre rördimensioner Självrensande rör tack vare hög genomströmningshastighet i systemet Färre rördragningar i marken Möjlighet till prefabricering 9

10 Geberit Pluvia takbrunnar. Olika användningsmöjligheter. Geberit Pluvia takbrunnar är utformade för att passa alla typer av takkonstruktioner. Övertygande prestanda Med traditionell takavvattning sker avledningen av regnvatten med hjälp av luftfyllda rör. Geberit Pluvia takbrunnar och Geberit rör är alltid dimensionerade så att rörsystemet är fullständigt fyllt med regnvatten, och har därmed också högre prestanda. Stort urval av takbrunnar Det stora urvalet av takbrunnar och tillbehör gör det möjligt att använda Pluvia tillsammans med andra takmaterial. Takbrunnarna fås med en kapacitet på 6 till 25 liter (upp till 100 liter på förfrågan). Geberit Pluvia takbrunnar kan också göras om till bräddavlopp med ett extra installationskit. Geberit Pluvia bräddavlopp samlar tillsammans med takbrunnarna upp regnet när det regnar mer än vad takavvattningssystemet är beräknat för, och ger därmed extra säkerhet. Artikelnummer RSK-nummer Kapacitet 12 L 12 L 6 L 19 L 25 L 25 L Takmaterial Takpapp Folie Takpapp/folie Betong/metall Takpapp Folie Artikelnummer / RSK-nummer / Användning Värmeslinga Bullerreduktionssystem Bräddavlopp Stomsäkring Fläns med takpapp Grusring 8-16 mm 10

11 I områden med mycket regn fås på förfrågan takbrunnar med kapacitet på 45 l till 100 l Takbrunnar till alla takkonstruktioner Ett stort urval av takbrunnar och tillbehör Specialdesignade takbrunnar garanterar att rören fylls snabbt och att luft inte kommer in i systemet Lövsil på Pluvia-brunnen hindrar större föremål (t.ex. löv) från att komma in i rörsystemet Takbrunnar kan omvandlas till bräddavlopp 11

12 Geberit PEH. Enkel installation. Geberit PEH rör och rördelar används till Geberit Pluvia. Tillsammans med Pluvia upphängningssystem blir monteringen både enkel och praktisk. Kvalitet med möjligheter Geberit rör och fittings tillverkas i miljövänlig PEH i hög kvalitet. Vår mångåriga erfarenhet av plasttillverkning garanterar högsta kvalitet och lång livslängd. Geberit PEH-systemet lever upp till kraven för t.ex. kanalinstallationer, synliga installationer, betongingjutningar och underjordiska installationer. Det lämpar sig för alla typer av avlopp, såväl industriella som kommersiella, och för laboratorier såväl som spillvatteninstallationer. Geberit PEH rör och fittings är helt läckagefria och kan till och med installeras i betong. Kompatibelt med Geberit Pluvia Geberit Pluvia och Geberit PEH är en smidig lösning som tillsammans ger ett komplett takavvattningssystem. Eftersom högt undertryck kan uppstå i anslutning till stora takytor, är skarvarna i systemet av stor betydelse. Geberit PEH är ett komplett program, välrenommerat för sin låga vikt och för sin garanterade täthet, som är ett resultat av de svetsade skarvarna. Resistent mot solljus Klarar extrema temperaturer Slagtåligt och ytterst flexibelt 12

13 Dimensioner från 40 till 315 mm för korrekt hydraulisk beräkning Svetsskarvar garanterar 100 % täthet i systemet Passar perfekt för prefabricering Mycket motståndskraftigt mot slag och slitage Köldbeständigt 13

14 Geberit Pluvia upphängningssystem. Snabbt och enkelt. Aldrig har det varit så enkelt och säkert att montera rörsystem som med Geberit Pluvia upphängningssystem! Det flexibla upphängningssystemet Geberit Pluvia upphängningssystem är utformat för installation av horisontala avloppsrör. Systemet underlättar planering och montering, eftersom längdutvidgningarna överförs till skensystemet. Monteringen sker snabbt och enkelt. Systemkarakteristika Eftersom upphängningssystemet omfattar rörhållare samt ett urval av systemkomponenter, kan det klara stora spännvidder, och det blir färre nedstroppningar. Rörhållarna låses fast med kilar. Det krävs bara ett fåtal verktyg till monteringen, och inga specialverktyg. Det är dessutom möjligt att sätta ihop stora delar av systemet på golvet, före monteringen. Tvärgående stöd Vid besvärliga förhållanden (t.ex. turbulens, tryckförändringar etc.) ger stödrännorna i Geberit Pluvia upphängningssystem extra styrka. Stödrännorna kan monteras på systemet i efterhand. Kilar Pluvia rörhållare Pluvia systemrörhållare, med och utan säkerhetsklämma. 14

15 Alla mekaniska krafter förs över till stålprofilerna Färre fästpunkter på konstruktionen än vid konventionell upphängning Montering möjlig på alla typer av takkonstruktioner (t.ex. trapetstak) Prefabricering möjlig Enkel montering av rörhållare med hjälp av kilar Inga specialverktyg krävs vid montering 15

16 Geberit Pluvia för gröna tak. Vackert och säkert. Gröna tak ger en frisk fläkt i stadens larm och trängsel. De ger inte bara arkitektoniska fördelar, utan tar även hänsyn till miljön. Gröna fördelar Tak med grön växtlighet blir allt vanligare i Norden. Gröna tak ger både arkitekter och byggherrar fler möjligheter, såväl i fråga om arkitektonisk kreativitet som miljöhänsyn. Det gröna skiktet skyddar taket mot väder och vind, samtidigt som det dämpar externt buller. Två typer Det finns allmänt sett två typer av gröna tak: Extensiva tak består av torkresistenta växter, och är ekonomiskt fördelaktiga eftersom de inte kräver underhåll. Intensiva tak består av mer underhållskrävande växter, t.ex. perenner, och kräver därför mer skötsel. Gröna tak och Pluvia Gröna tak kan kombineras med Geberit Pluvia takavvattningssystem, för säker och effektiv avvattning. Gröna tak reducerar avrinningen av regnvatten och minskar samtidigt belastningen på avloppssystemet. Detta faktum är medtaget i beräkningarna för Pluvia-systemet. Avrinningskoefficienten ska i varje enskilt fall anges av takleverantören eller ingenjören. 16

17 Gröna tak skyddar underlaget Dämpar externt buller Minskar avrinningen av regnvatten Minskar belastningen på avloppssystemet Avrinningskoefficienten beräknas av takleverantören/ ingenjören och ingår i de beräkningar som ligger till grund för Pluvia-systemet 17

18 Projekteringsförutsättningar. Regnintensitet Normalt dimensionerar man för en regnintensitet på 140 l/s/ha. Det är dock den projektansvarige som fastställer vilken regnintensitet som ska vara avgörande för dimensioneringen. Bräddavlopp Ett tak bör minst ha två takbrunnar eller en takbrunn och ett bräddavlopp.för att uppnå större säkerhet bör man även vid större tak, med flera brunnar, konstruera ett säkerhetsbräddavlopp, så att man i kritiska lägen har möjlighet att leda bort den samlade mängden vatten. Om säkerhetsbräddavlopp saknas, bör det finnas ett utkast eller en läckageindikering, så att eventuella problem, som tillstoppade lövsilar eller brunnar, upptäcks. Brunnkapacitet Geberit takbrunnar ska allmänt sett kunna leda bort minst 1 l/s. Takbrunn Ø56 mm har en maxkapacitet på 12 l/s. Takbrunn med Ø56 mm vågrätt avrinning har en maxkapacitet på 6 l. Rördimension PEH-rör och formstycken: Inv. diameter 32 till 300 mm Utv. diameter 40 till 315 mm Kondensisolering Bedöms för varje enskilt projekt. Allmänt sett får man dock räkna med att det förekommer kondensvatten på rören. Dimensioneringshöjd Dimensioneringshöjden är maxavståndet mellan takbrunnens inlopp och dämningsgränsen. Rördimensionen under dämningsgränsen ska vara densamma som för ett konventionellt avlopp. Reducering av diametern i flödesriktningen För anpassning av det hydrauliska systemet i en Pluvia-anläggning, kan rördimensionen minskas med 1 dimension. Det gäller dock endast avloppsstammar. Värmeslinga I förbindelse med projektering av Pluvia takbrunnar på tak ovanför ouppvärmda rum eller på tak som ligger i skugga, bör en värmeslinga installeras. Geberit nr RSK nr Leverans av transformator och termostat är en fråga för el-entreprenaden. Genomströmningshastighet Genomströmningshastigheten i en Pluvia-anläggning får av hänsyn till den självrensande kapaciteten inte vara mindre än 0,7 m/s. 18

19 Användning och underhåll. En säker takavvattning är beroende av korrekt underhåll av takytan och takbrunnarna. Före användning Takytan ska rengöras efter att taket är lagt. Det är särskilt viktigt att t.ex. Emballage och isoleringsrester tas bort från takytan. Takbrunnarna ska funktionstestas efter att takytan gjorts ren. Inloppsdelen och lövsilen ska vara fast anslutna till takbrunnen. Täthetsprovning De lägst belägna delarna av installationen ska vid provningen utsättas för ett invändigt vattentryck som motsvarar höjdskillnaden mellan installationens högst och lägst beliggande delar. Installationen får då inte uppvisa någon märkbar otäthet. Normalt utförs provningen genom att man placerar en boll vid rensröret precis före övergången till marknivån, varefter man fyller installationen med vatten. Geberit PE avloppssystem betraktas som underhållsfritt, och det är inte nödvändigt att vidta några särskilda åtgärder före ibruktagning. Om rörsystemet trots allt skulle bli tillstoppat, måste det omedelbart rensas, så att följdskador undviks. Underhåll Geberit rekommenderar som normalt underhåll att man kontrollerar takbrunnarna minst en gång om året, så att där inte finns löv eller annat smuts som kan stoppa avrinningen av vattnet. Takbrunnen ska rensas genom att man tar bord lövsilen och inloppssilen. Rensningen av takbrunnarna kan ev. ske samtidigt som man inspekterar takytan. Takbrunnens lövsil tas loss, så att det blir möjligt att rensa inloppsdelen. Intervallen mellan underhållstillfällena beror dock mycket på byggnadernas placering i förhållande till skog och industri m.m. Man bör bedöma från fall till fall hur lång tid det ska få gå mellan underhåll/ rensning. Ovanstående information bör finnas med i drift- och underhållsmapparna som överlämnas i förbindelse med att projektet är avslutat. 19

20 Geberit Pluvia monteringsvägledning Fixpunkter Det ska finnas en fixpunkt vid varje muff, grenrör och riktningsändring. Fixpunkten monteras före expansionsmuff, grenrör eller riktningsändring. Vid rör med ø 40 mm fästs fixpunkten mellan två svetsmuffar. Takbrunn Varje takbrunn ska sättas fast så att den kan klara de drag- och tryckkrafter som förekommer när systemet utsätts för temperatursvängningar. Ekspansionsmuff En expansionsmuff ska monteras för var 6:e meter på avloppsstammen. Expansionsmuffar ska inte användas på horisontala rör. Rensrör Ett rensrör ska monteras på avloppsstammen före övergången till marknivå. En Pluvia-anläggning tar slut vid rensröret. Rörhållaravstånd Med stödrännor: Dim. ø mm = 1,2 m Dim. ø mm = 15 x diameter Utan stödrännor: Dim. ø mm = 0,8 m Dim. ø mm = 10 x diameter Stödrännorna fästs med strips var 0,5 m. 20

21 Montage Fästmetoder Pluvia upphängningssystem Fästmetoder vid horisontala rördragningar Konventionell montering Fästmetoder vid horisontala och vertikala rördragningar Fixpunkt F med 2 st. elektrosvetsmuffar och Fixpunkt F med elsvetsband och Pluvia rörhållare. Fixpunkt F med 2 st. elektrosvetsmuffar och Fixpunkt F med elsvetsband och rörhållare 1/2". Pluvia rörhållare. rörhållare 1/2". Endast vid ø 40 mm rör. Endast vid ø 40 mm rör. Pluvia rörhållare G Upphängningssystem A Användning vid rörgenomföringar Användning av expansionsmuff Användning i förbindelse med vertikala rördragningar Fixpunkt F med rörhållare 1/2" G = Rörhållare F = Fixpunkt 21

22 Montering Med upphängningssystem Funktionsbeskrivning Pluvia-upphängningssystemet är utformat för upphängning av horisontala dagvattenrör, som inte är inbyggda i en konstruktion. De krafter som uppstår i rören på grund av temperaturskillnader, tas upp av fixpunkterna och leds upp i det bärande profilröret i upphängningssystemet. Det är således endast stålets utvidningskoefficient som man måste ha i åtanke. Varför välja Pluvia upphängningssystem? Klarar större spännvidder, d.v.s. färre upphängningspunkter Kan användas till de flesta typer av tak, d.v.s. brett användningsområde Kan prefabriceras på golvet före upphängning, vilket underlättar arbetet Användning av ett fåtal verktyg, inga specialverktyg Avstånd mellan de olika fästpunkterna A Upphängning (t.ex. M10 gängstång) F Fixpunkt skapad med fixpunktssvetsband G Pluvia rörhållare AA Avståndet mellan upphängningarna RA Avståndet mellan Pluvia-rörhållarna FA Avståndet mellan fixpunkterna FG Kraften av vikten av det fyllda systemet vid de angivna avstånden A F A A G F A F AA = 2.5 m FG A G G RA FG A G RA FA = 5 m G RA F RA F RA Rörhållaravstånd Rør-Ø mm RA m med stödrännor RA m utan stödrännor FG vid A N 40 1,2 0, ,2 0, ,2 0, ,2 0, ,35 0, ,65 1, ,88 1, ,40 1, ,00 2,0 850 Viktigt: Inbyggda förgreningar ska vara fastgjorda med fixpunkter F. 22

23 Montering Konventionell Funktionsbeskrivning Konventionell montering (montering direkt på underlaget) används vid horisontala rördragningar. Denna form av montering lämpar sig för en diameter på upp till 160 mm. Rören bör normalt monteras med stödrännor. De krafter som uppstår vid expansion på grund av temperaturskillnader, förs över till byggnadsdelen. Kraftöverföringen via fixpunkterna ställer krav på fixpunktrörens storlek, se tabell. Hänsyn måste också tas till avståndet till taket. F G F F F G G G G F RA G RA RA RA Avstånd mellan de olika fästpunkterna F Fixpunkt bestående av rörhållare och elsvetsband, eller två stycken elsvetsmuffar. Fixpunkter placeras vid varje riktningsändring och förgrening till brunn. En fixpunkt placeras på båda sidorna av förgreningen. F RA G RA Rörhållare. Avstånd mellan rörhållarna. G F RA G Diameter på fixpunktsrör för upphängning (konventionell montering) montering) Avstånd till tak L mm Rör-ø mm Rör-ø mm Rör-ø mm 90 Rör-ø mm 125 Rör-ø mm /2 1/2 1 5/ /2 1 5/4 5/ / /2 1. 1/ / / /4 5/ /4 5/ /4 1. 1/ /4 1. 1/ /4 1. 1/ /2 1. 1/2 Rörhållaravstånd RA horisontalt Utan stödrännor Upp till ø75 mm = 0,8 m Från ø90 mm = 10 x ø Rörhållaravstånd RA vertikalt och horisontalt. Med stödrännor Upp till ø75 mm = 1,2 m Från ø90 mm = 15 x ø Till ett fixpunktrör på upp till 2 kan Geberit rörhållare med 1/2 muff användas. För att minska fixpunktrör-ø används reduktionsmuff med utvändig gänga. Monteringsplåt från 1.1/4 kan inte levereras från Geberit. För avstånd till tak, som inte är angivet i tabell 1, eller vid diametrar över ø 160 mm, måste fixpunktdimensionen beräknas för sig. 23

24 Montage Med expansionsmuff (endast vertikal montering) Användning av långmuff (expansionsmuff) Funktionsbeskrivning Expansionsmuffen används för att fånga upp de temperaturberoende längdförändringarna hos de vertikala rördragningarna. Expansionsmuffen monteras på byggnadsdelen som en fixpunkt som överför såväl monterings- som tryckkrafterna till byggnadsdelen. Definition: Monteringskraft: Monteringskraften är den kraft som uppstår när rörändarna skjuts samman vid monteringen. Tryckkraft: Tryckkraften är den kraft som expansionsmuffen ska kunna ta upp när den utsätts för tryckkrafter som följd av rörens utvidgning på längden. Förberedelse av rör för montering av expansionsmuffen Ca Ved 0 C Ved 20 C Förberedelse av röränden Röränden utförs med ca 20 vinkel. Den del av röret som skjuts in i expansionsmuffen ska påföras ett jämnt lager med glidkräm. Det minskar rörets glidmotstånd. Expansionsmuffen kan maximalt användas till 6 m rörlängd. Vid längre rördragningar används motsvarande antal expansionsmuffar. Det är monteringstemperaturen som avgör hur långt röret ska skjutas in i expansionsmuffen. Vid en monteringstemperatur på 20 C ska röret skjutas in till 20 -markeringen. Vid en monteringstemperatur på 0 C ska röret skjutas in till 0 -markeringen. Avstånd till vägg L mm Rör-ø mm Rör-ø mm 110 Rör-ø mm 125 Rör-ø mm 160 Rör-ø mm 200 Rör-ø mm 250 Rör-ø mm /2 1/2 1/ /2 1/2 1/ /2 1/2 1/2 1/2 3/ /2 1/2 1/2 3/ / /2 1/2 1/2 3/4 1 5/4 5/ /2 1/2 1/ /4 1. 1/ /2 1/2 3/ /4 1. 1/ /2 1/2 3/4 1 5/4 5/4 1. 1/ /2 3/4 3/4 1 5/4 1. 1/2 1. 1/ /2 3/4 3/4 1 5/4 1. 1/ /2 3/ /4 1. 1/2 2 Tabellen visar diametern på fixpunktröret som ska användas i förbindelse med expansionsmuffen, med hänsyn tagen till rördiametern och avståndet till vägg. Vid 3/4 eller 1 monteringsplatta eller fläns, används reduktionsmuffar med utvändig gänga till rörhållarna. 24

25 Montering Elsvetsmuffar Användning av elektrosvetsmuffar Geberit elektrosvetsmuff används för att koppla samman Geberit PEH rör och rördelar i Pluvia-systemet. Geberit elektrosvetsmuffar är endast avsedda för följande svetsmaskiner: Geberit ESG 40/200, svetsar mm Geberit ESG T2, svetsar mm Geberit ESG 3, svetsar mm Förberedelse och svetsning av rör och rördelar med elsvetsmuffar: 3.5 cm Spegelsvetsning Det är även möjligt att spegelsvetsa Geberit PEH rör och rördelar i Pluviasystemet. Spegelsvetsning ger möjlighet till prefabricering och sparar dessutom materialkostnader. Spegelsvetsning kan utföras med Geberits spegelsvetsmaskiner: Geberit Media 160, svetsar mm Geberit Universal 315, svetsar mm 25

26 Geberit Pluvia ProPlanner Teknisk support till professionella Geberits avancerade programvara gör det enkelt att utföra beräkningar även för mycket komplexa takprojekt Mer support med Geberit ProPlanner Med Geberit ProPlanner Pluvia-modulen är det möjligt att beräkna utformningen av takavvattningssystem som baseras på undertryck. Med utgångspunkt från Geberits omfattande erfarenhet av takavvattning, beräknar ProPlanner automatiskt dimensionerna i undertryckssystemet. ProPlanner genererar en materiallista med alla nödvändiga komponenter, samt en hydrauliklista. Det innebär att den planeringsansvarige får en ytterst tillförlitlig beräkning av takavvattningen, vilket ger hög säkerhet, samtidigt som det innebär en kostnadsoptimering för hela systemet. Ett mål vid beräkningen i Pluvia-modulen är alltid att uppnå ekonomisk effektivitet. ProPlanner Pluvia-modulen visar installationen i en isometrisk presentation, vilket gör det möjligt för den planeringsansvarige att beakta även speciella faktorer i samband med byggnationen. Ständig beredskap Geberit erbjuder professionell rådgivning genom hela planeringsprocessen. Supporten inkluderar kalkyler och layout samt design av takavvattningssystemet, programvaran Geberit ProPlanner samt installationskurser for installatörer och annat fackfolk. Geberits tekniska konsulter är utbildade i Pluvia-systemet och tillhandahåller support vid planering och design av Pluvia-installationer. 26

27 Geberit försäljningskontor Geberit fabriker Geberit försäljningskontor och fabriker Programvaran Geberit ProPlanner möjliggör exakt, tidsbesparande hydraulik och materialberäkning Professionell designsupport under projektets alla faser Beräkning av antalet takbrunnar Isometrisk presentation Installationsutbildning för installatörer Inspektioner på byggplatsen av Geberits konsulter 27
