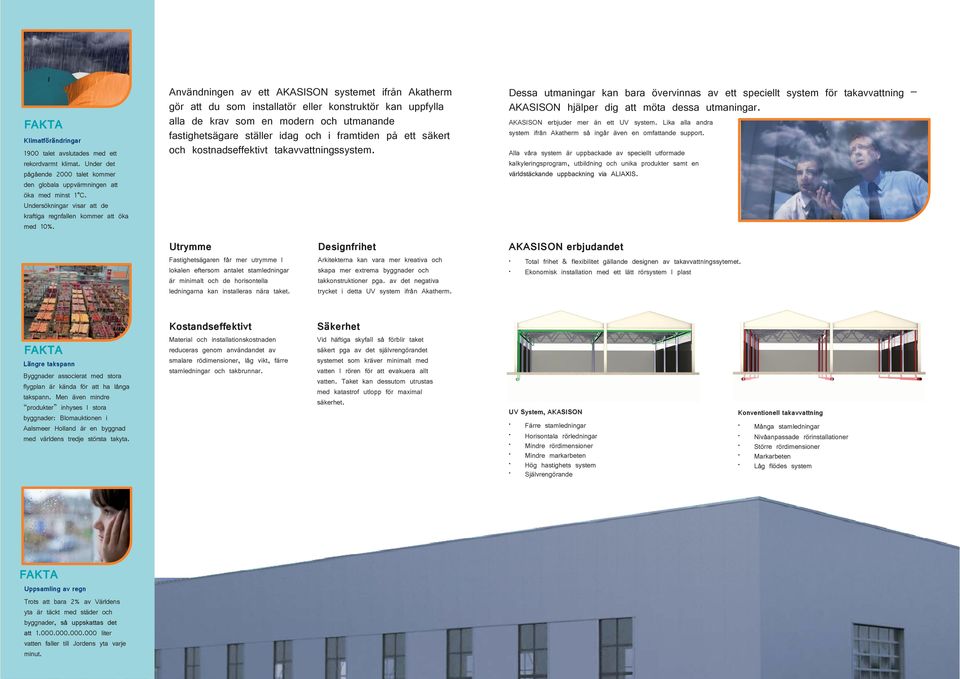

1 Go further UV System för takavvattning

2 FAKTA Klimatförändringar 1900 talet avslutades med ett rekordvarmt klimat. Under det pågående 2000 talet kommer den globala uppvärmningen att öka med minst 1 C. Undersökningar visar att de kraftiga regnfallen kommer att öka med 10%. Användningen av ett AKASISON systemet ifrån Akatherm gör att du som installatör eller konstruktör kan uppfylla alla de krav som en modern och utmanande fastighetsägare ställer idag och i framtiden på ett säkert och kostnadseffektivt takavvattningssystem. Dessa utmaningar kan bara övervinnas av ett speciellt system för takavvattning AKASISON hjälper dig att möta dessa utmaningar. AKASISON erbjuder mer än ett UV system. Lika alla andra system ifrån Akatherm så ingår även en omfattande support. Alla våra system är uppbackade av speciellt utformade kalkyleringsprogram, utbildning och unika produkter samt en världstäckande uppbackning via ALIAXIS. Utrymme Fastighetsägaren får mer utrymme I lokalen eftersom antalet stamledningar är minimalt och de horisontella ledningarna kan installeras nära taket. Designfrihet Arkitekterna kan vara mer kreativa och skapa mer extrema byggnader och takkonstruktioner pga. av det negativa trycket i detta UV system ifrån Akatherm. AKASISON erbjudandet Total frihet & flexibilitet gällande designen av takavvattningssytemet. Ekonomisk installation med ett lätt rörsystem I plast Kostandseffektivt Säkerhet FAKTA Längre takspann Byggnader associerat med stora flygplan är kända för att ha långa takspann. Men även mindre produkter inhyses I stora byggnader: Blomauktionen i Aalsmeer Holland är en byggnad med världens tredje största takyta. Material och installationskostnaden reduceras genom användandet av smalare rödimensioner, låg vikt, färre stamledningar och takbrunnar. Vid häftiga skyfall så förblir taket säkert pga av det självrengörandet systemet som kräver minimalt med vatten I rören för att evakuera allt vatten. Taket kan dessutom utrustas med katastrof utlopp för maximal säkerhet. UV System, AKASISON Färre stamledningar Horisontala rörledningar Mindre rördimensioner Mindre markarbeten Hög hastighets system Självrengörande Konventionell takavvattning Många stamledningar Nivåanpassade rörinstallationer Större rördimensioner Markarbeten Låg flödes system FAKTA Uppsamling av regn Trots att bara 2% av Världens yta är täckt med städer och byggnader, så uppskattas det att liter vatten faller till Jordens yta varje minut.

3 UV systemet Ett komplett system Fullrörsflöde AKASISON UV-system är konstruerat enligt konceptet fullrörsflöde (fyllnadsgrad 100 %). Detta innebär att regnvattnet rinner I en hög hastighet genom rören som har en liten dimension och normalt med en lutning om noll grader. Denna sifoniska effekt skapas när den kinetiska energin uppstår pga höjdskillnaden mellan takbrunnarna och utloppet. Speciella takbrunnar hindrar luft från att sugas in i systemet. Den tekniska principen för sifonsika system är baserat på Bernoulli s ekvation. För att garantera en bra funktion med ett konstant och säkert flöde baserat på regnintensiteten så dimensioneras en total system lösning av AKATHERM. Bernoulli s ekvation: h Eftersom en byggnad inte är lik en annan byggnad så är det en prestation att uppföra varje unik byggnad idag. Oavsett om byggnaden är en stor lagerbyggnad, bostadshus eller köpcentrum, Erbjuder AKASISON alltid det rätta sifoniska UV systemet för varje enskilt projekt. AKASISON XL systemet består av ett komplett system av takbrunnar, rör & kopplingar samt AKASISON XL fästsystem. Akacad design service Hög tillförlitlighet & flexibilitet Kostnadseffektiva sifonsika takavvattningssystem är konstruerade utifrån byggnadens design, taktyp, regnintensitet, etc. Vår Akacad design & service skapar ett väl fungerande system efter utifrån ovan nämnda faktorer. Vårt tekniska support team hjälper er med att designa ert system och ta fram en korrekt hydrologisk beräkning samt artikel lista och isometriska ritningar till ert projekt. Idealisk för stora takytor High density polyethylen (HDPE) Rör dimensioner mm Svarta rör & kopplingar Elsvetsmuffar eller stumsvetsning Unikt klammersystem UV beständigt Högsta miljöklass, Sunda Hus & BVB

4 Akasison XL takbrunnar Mindre komplexitet För varje nivå av regnintensitet, typ av takkonstruktion eller takmembran kan du använda AKASISON takbrunn 75 I hjärtat av ditt UV system kommer du ha en takbrunn som uppfyller alla moderna krav gällande installation, teknik och funktion. Takbrunnen har en HTPP eller PE anslutning till XL systemet för enkel anslutning. Extra tillbehör: Katastrofanslutning, parkering skydd och brandtätningar etc. PE Rör system Låg vikt och hög tillförlitlighet UV systemet Akasison XL är tillverkat av High Density Polyethylene (PE). Den låga vikten, slagtåligheten och miljöaspekterna gör detta material till det ideala valet för ett UV system. Upphängningssystem Maximal säkerhet och bekvämlighet AKASISON upphängningssystem är konstruerat för att absorbera de längdförändringar som uppstår i rörsystemet beroende på temperaturförändringar som uppstår vid regn. Rörklammern monteras enkelt med en hand med en easy click funktion. Svets teknologi Enkel & säker anslutning För anslutning av Akatherm PE rör och kopplingar rekommenderar vi vår elektrosvets system (Akafusion). Elektrofusion är den idealiska metoden för anslutning av XL systemet eftersom systemet är enkelt att använda och man kan svetsa säkert mycket nära taket. Elsvetsmaskinen(CB315) väger endast 2 kg och kan svetsa rör & kopplingar i dimensionen mm.
