1 Tillbehör och reservdelar för stationära och Mobila Industridammsugare

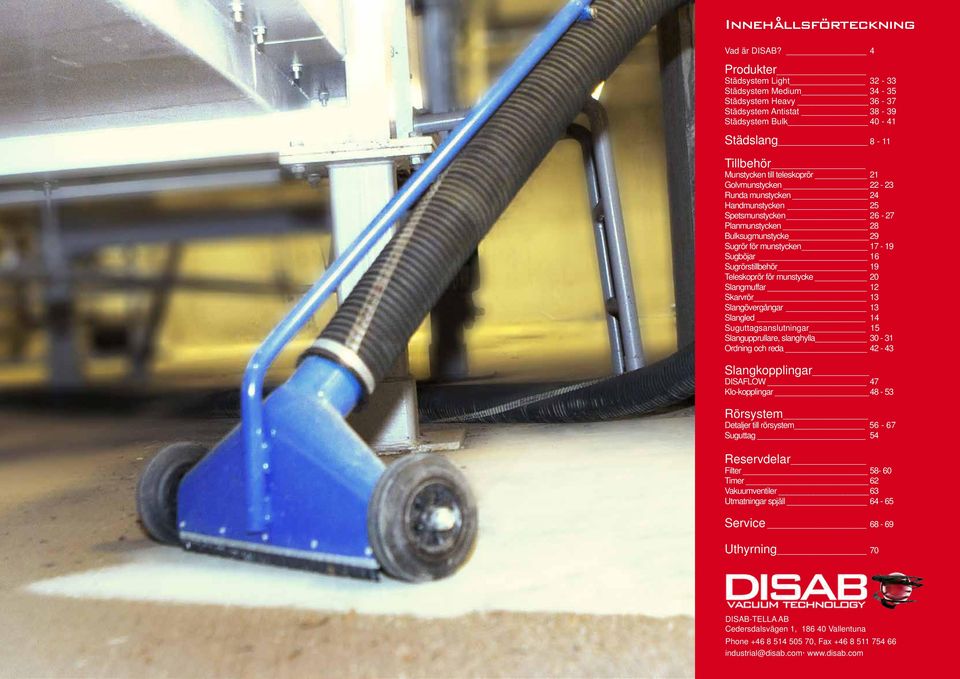

2 Innehållsförteckning Vad är DISAB? 4 Produkter Städsystem Light Städsystem Medium Städsystem Heavy Städsystem Antistat Städsystem Bulk Städslang 8-11 Tillbehör Munstycken till teleskoprör 21 Golvmunstycken Runda munstycken 24 Handmunstycken 25 Spetsmunstycken Planmunstycken 28 Bulksugmunstycke 29 Sugrör för munstycken Sugböjar 16 Sugrörstillbehör 19 Teleskoprör för munstycke 20 Slangmuffar 12 Skarvrör 13 Slangövergångar 13 Slangled 14 Suguttagsanslutningar 15 Slangupprullare, slanghylla Ordning och reda Slangkopplingar DISAFLOW 47 Klo-kopplingar Rörsystem Detaljer till rörsystem Suguttag 54 Reservdelar Filter Timer 62 Vakuumventiler 63 Utmatningar spjäll Service Uthyrning 70 DISAB-TELLA AB Cedersdalsvägen 1, Vallentuna Phone , Fax industrial@disab.com

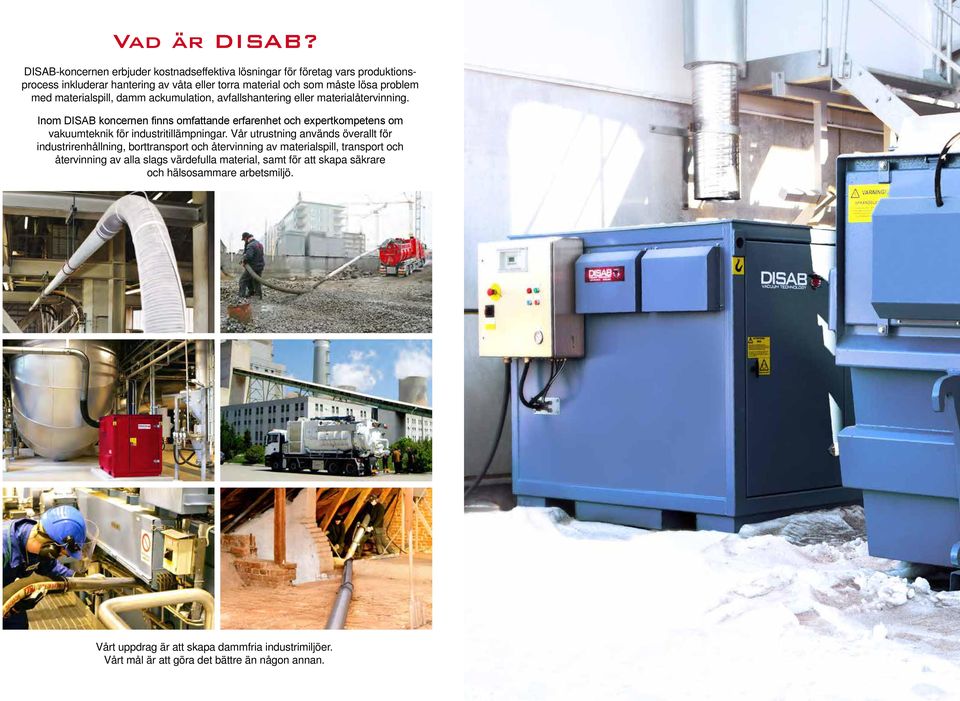

3 Vad är DISAB? DISAB-koncernen erbjuder kostnadseffektiva lösningar för företag vars produktionsprocess inkluderar hantering av våta eller torra material och som måste lösa problem med materialspill, damm ackumulation, avfallshantering eller materialåtervinning. Inom DISAB koncernen finns omfattande erfarenhet och expertkompetens om vakuumteknik för industritillämpningar. Vår utrustning används överallt för industrirenhållning, borttransport och återvinning av materialspill, transport och återvinning av alla slags värdefulla material, samt för att skapa säkrare och hälsosammare arbetsmiljö. Vårt uppdrag är att skapa dammfria industrimiljöer. Vårt mål är att göra det bättre än någon annan.

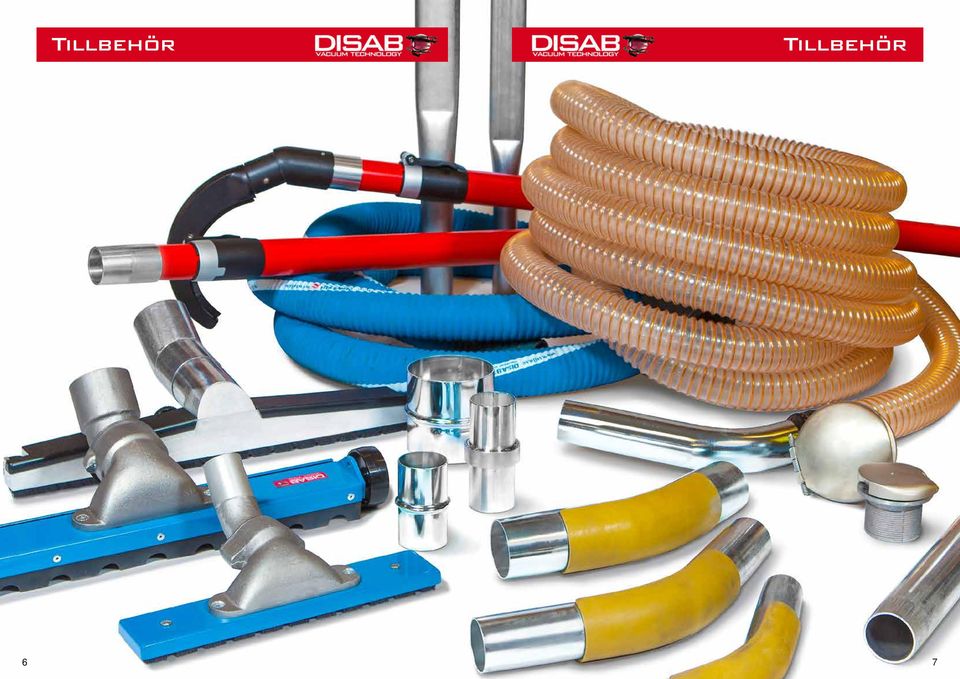

4 Tillbehör Tillbehör 6 7

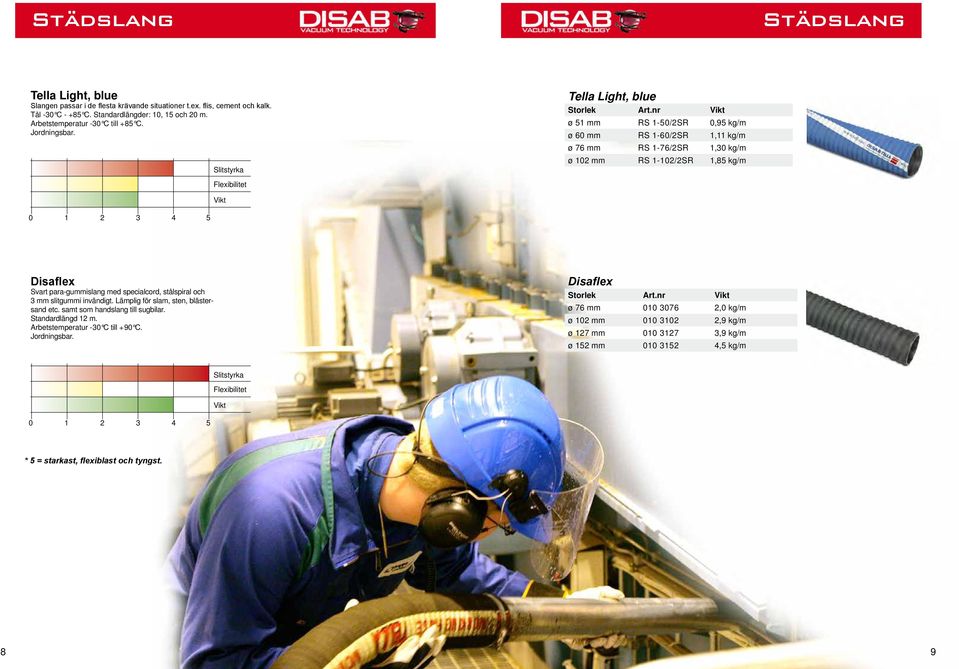

5 Städslang Städslang Tella Light, blue Slangen passar i de flesta krävande situationer t.ex. flis, cement och kalk. Tål -30 C C. Standardlängder: 10, 15 och 20 m. Arbetstemperatur -30 C till +85 C. Jordningsbar. Slitstyrka Tella Light, blue Storlek Vikt ø 51 mm RS 1-50/2SR 0,95 kg/m ø 60 mm RS 1-60/2SR 1,11 kg/m ø 76 mm RS 1-76/2SR 1,30 kg/m ø 102 mm RS 1-102/2SR 1,85 kg/m Flexibilitet Vikt Disaflex Svart para-gummislang med specialcord, stålspiral och 3 mm slitgummi invändigt. Lämplig för slam, sten, blästersand etc. samt som handslang till sugbilar. Standardlängd 12 m. Arbetstemperatur -30 C till +90 C. Jordningsbar. Disaflex Storlek Vikt ø 76 mm ,0 kg/m ø 102 mm ,9 kg/m ø 127 mm ,9 kg/m ø 152 mm ,5 kg/m Slitstyrka Flexibilitet Vikt * 5 = starkast, flexiblast och tyngst. 8 9

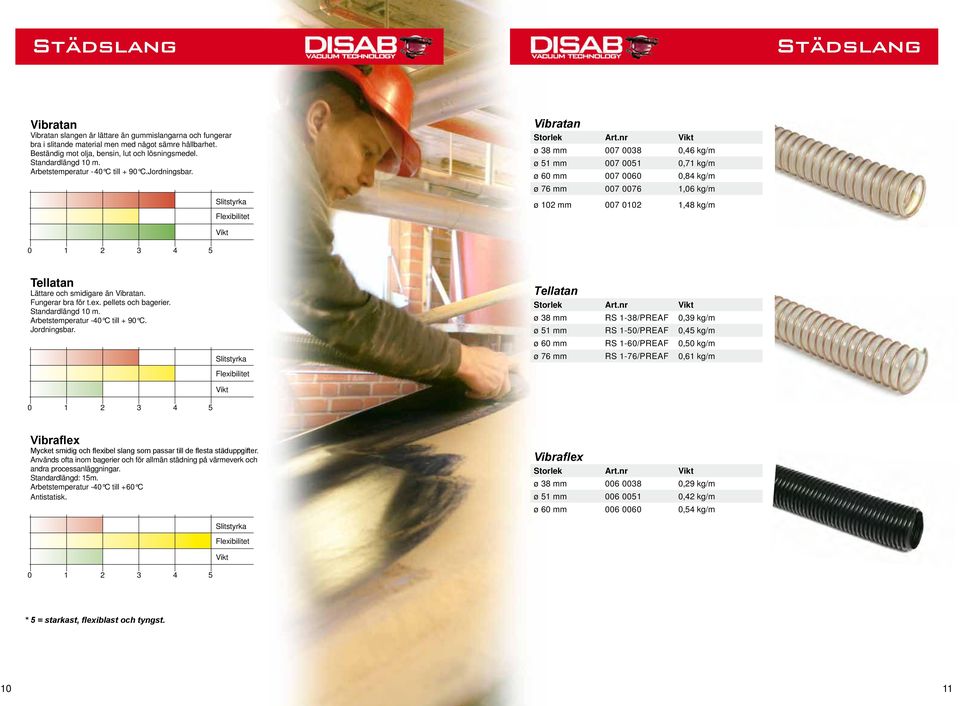

6 Städslang Städslang Vibratan Vibratan slangen är lättare än gummislangarna och fungerar bra i slitande material men med något sämre hållbarhet. Beständig mot olja, bensin, lut och lösningsmedel. Standardlängd 10 m. Arbetstemperatur - 40 C till + 90 C.Jordningsbar. Slitstyrka Flexibilitet Vibratan Storlek Vikt ø 38 mm ,46 kg/m ø 51 mm ,71 kg/m ø 60 mm ,84 kg/m ø 76 mm ,06 kg/m ø 102 mm ,48 kg/m Vikt Tellatan Lättare och smidigare än Vibratan. Fungerar bra för t.ex. pellets och bagerier. Standardlängd 10 m. Arbetstemperatur -40 C till + 90 C. Jordningsbar Slitstyrka Flexibilitet Vikt Tellatan Storlek Vikt ø 38 mm RS 1-38/PREAF 0,39 kg/m ø 51 mm RS 1-50/PREAF 0,45 kg/m ø 60 mm RS 1-60/PREAF 0,50 kg/m ø 76 mm RS 1-76/PREAF 0,61 kg/m Vibraflex Mycket smidig och flexibel slang som passar till de flesta städuppgifter. Används ofta inom bagerier och för allmän städning på värmeverk och andra processanläggningar. Standardlängd: 15m. Arbetstemperatur -40 C till +60 C Antistatisk. Vibraflex Storlek Vikt ø 38 mm ,29 kg/m ø 51 mm ,42 kg/m ø 60 mm ,54 kg/m Slitstyrka Flexibilitet Vikt * 5 = starkast, flexiblast och tyngst

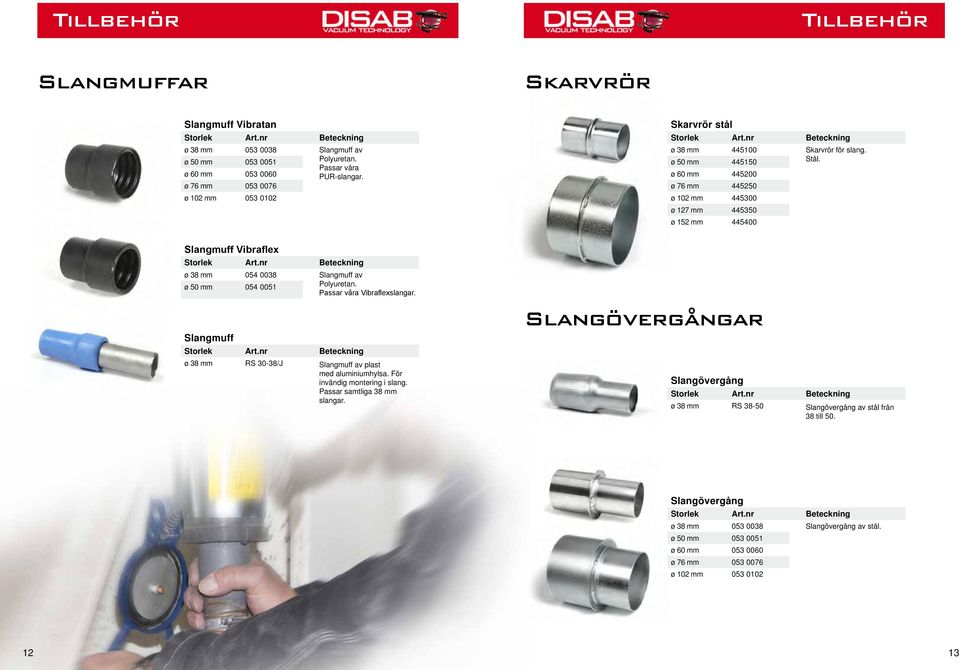

7 Tillbehör Tillbehör Slangmuffar Skarvrör Slangmuff Vibratan ø 38 mm Slangmuff av ø 50 mm Polyuretan. Passar våra ø 60 mm PUR-slangar. ø 76 mm ø 102 mm Skarvrör stål ø 38 mm Skarvrör för slang. ø 50 mm Stål. ø 60 mm ø 76 mm ø 102 mm ø 127 mm ø 152 mm Slangmuff Vibraflex ø 38 mm Slangmuff av ø 50 mm Polyuretan. Passar våra Vibraflexslangar. Slangmuff ø 38 mm RS 30-38/J Slangmuff av plast med aluminiumhylsa. För invändig montering i slang. Passar samtliga 38 mm slangar. Slangövergångar Slangövergång ø 38 mm RS Slangövergång av stål från 38 till 50. Slangövergång ø 38 mm Slangövergång av stål. ø 50 mm ø 60 mm ø 76 mm ø 102 mm

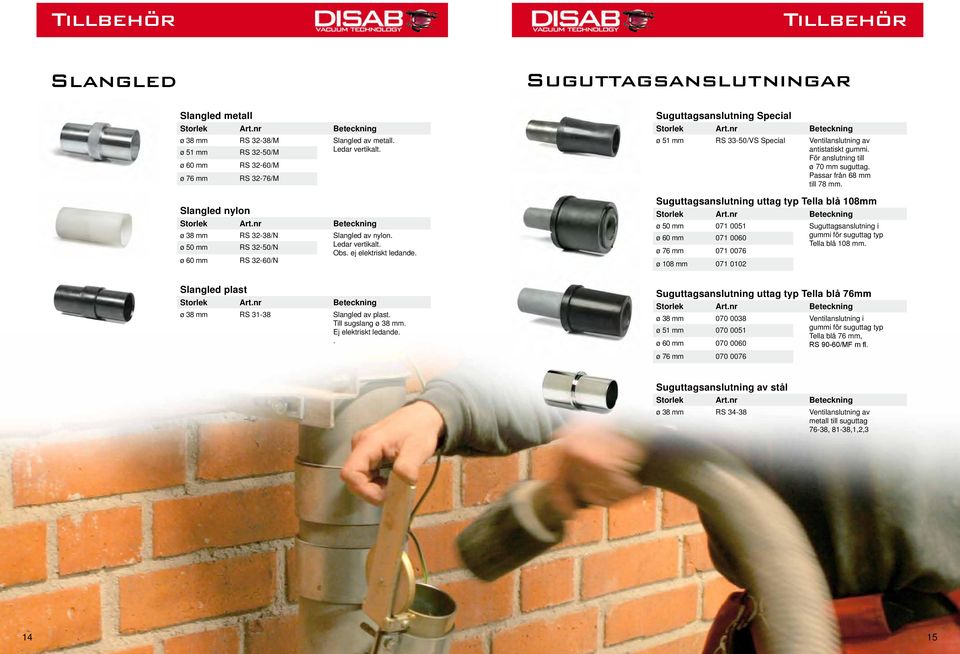

8 Tillbehör Slangled Tillbehör Suguttagsanslutningar Slangled metall ø 38 mm RS 32-38/M Slangled av metall. ø 51 mm RS 32-50/M Ledar vertikalt. ø 60 mm ø 76 mm RS 32-60/M RS 32-76/M Slangled nylon ø 38 mm RS 32-38/N Slangled av nylon. ø 50 mm RS 32-50/N Ledar vertikalt. Obs. ej elektriskt ledande. ø 60 mm RS 32-60/N Suguttagsanslutning Special ø 51 mm RS 33-50/VS Special Ventilanslutning av antistatiskt gummi. För anslutning till ø 70 mm suguttag. Passar från 68 mm till 78 mm. Suguttagsanslutning uttag typ Tella blå 108mm ø 50 mm Suguttagsanslutning i ø 60 mm gummi för suguttag typ Tella blå 108 mm. ø 76 mm ø 108 mm Slangled plast ø 38 mm RS Slangled av plast. Till sugslang ø 38 mm. Ej elektriskt ledande.. Suguttagsanslutning uttag typ Tella blå 76mm ø 38 mm Ventilanslutning i ø 51 mm gummi för suguttag typ Tella blå 76 mm, ø 60 mm RS 90-60/MF m fl. ø 76 mm Suguttagsanslutning av stål ø 38 mm RS Ventilanslutning av metall till suguttag 76-38, 81-38,1,2,

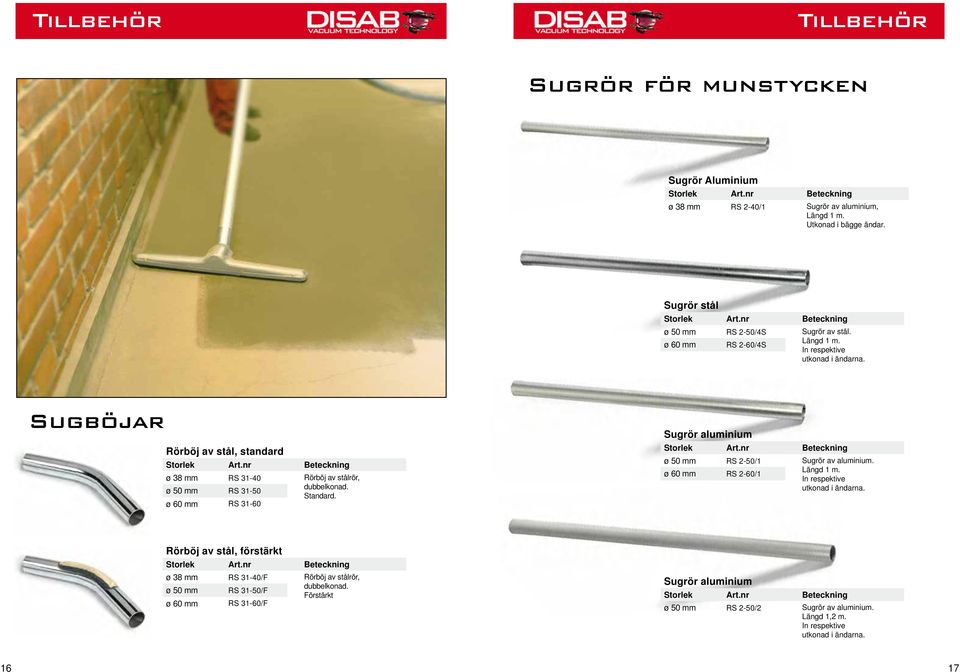

9 Tillbehör Tillbehör Sugrör för munstycken Sugrör Aluminium ø 38 mm RS 2-40/1 Sugrör av aluminium, Längd 1 m. Utkonad i bägge ändar. Sugrör stål ø 50 mm RS 2-50/4S Sugrör av stål. ø 60 mm RS 2-60/4S Längd 1 m. In respektive utkonad i ändarna. Sugböjar Rörböj av stål, standard ø 38 mm RS Rörböj av stålrör, dubbelkonad. ø 50 mm RS Standard. ø 60 mm RS Sugrör aluminium ø 50 mm RS 2-50/1 Sugrör av aluminium. ø 60 mm RS 2-60/1 Längd 1 m. In respektive utkonad i ändarna. Rörböj av stål, förstärkt ø 38 mm RS 31-40/F Rörböj av stålrör, dubbelkonad. ø 50 mm RS 31-50/F Förstärkt ø 60 mm RS 31-60/F Sugrör aluminium ø 50 mm RS 2-50/2 Sugrör av aluminium. Längd 1,2 m. In respektive utkonad i ändarna

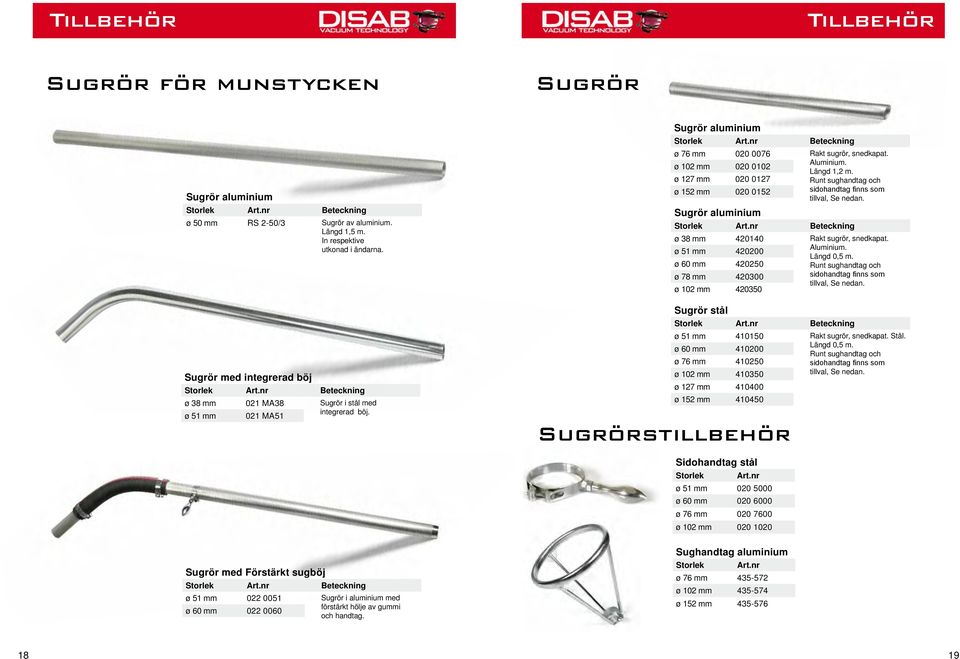

10 Tillbehör Tillbehör Sugrör för munstycken Sugrör Sugrör aluminium ø 50 mm RS 2-50/3 Sugrör av aluminium. Längd 1,5 m. In respektive utkonad i ändarna. Sugrör med integrerad böj ø 38 mm 021 MA38 Sugrör i stål med ø 51 mm 021 MA51 integrerad böj. Sugrör aluminium ø 76 mm Rakt sugrör, snedkapat. ø 102 mm ø 127 mm ø 152 mm Sugrörstillbehör Aluminium. Längd 1,2 m. Runt sughandtag och sidohandtag finns som tillval, Se nedan. Sugrör aluminium ø 38 mm Rakt sugrör, snedkapat. Aluminium. ø 51 mm Längd 0,5 m. ø 60 mm Runt sughandtag och ø 78 mm sidohandtag finns som tillval, Se nedan. ø 102 mm Sugrör stål ø 51 mm Rakt sugrör, snedkapat. Stål. Längd 0,5 m. ø 60 mm Runt sughandtag och ø 76 mm sidohandtag finns som ø 102 mm tillval, Se nedan. ø 127 mm ø 152 mm Sidohandtag stål Storlek ø 51 mm ø 60 mm ø 76 mm ø 102 mm Sugrör med Förstärkt sugböj ø 51 mm Sugrör i aluminium med ø 60 mm förstärkt hölje av gummi och handtag. Sughandtag aluminium Storlek ø 76 mm ø 102 mm ø 152 mm

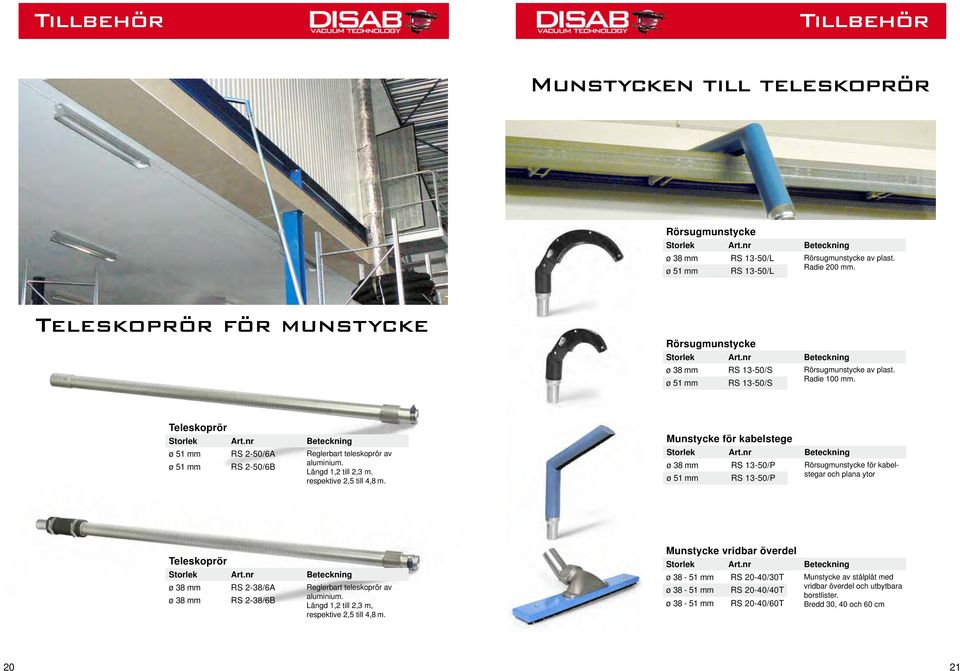

11 Tillbehör Tillbehör Munstycken till teleskoprör Rörsugmunstycke ø 38 mm RS 13-50/L Rörsugmunstycke av plast. ø 51 mm RS 13-50/L Radie 200 mm. Teleskoprör för munstycke Rörsugmunstycke ø 38 mm RS 13-50/S Rörsugmunstycke av plast. ø 51 mm RS 13-50/S Radie 100 mm. Teleskoprör ø 51 mm RS 2-50/6A Reglerbart teleskoprör av aluminium. ø 51 mm RS 2-50/6B Längd 1,2 till 2,3 m. respektive 2,5 till 4,8 m. Munstycke för kabelstege ø 38 mm RS 13-50/P Rörsugmunstycke för kabelstegar ø 51 mm RS 13-50/P och plana ytor Teleskoprör ø 38 mm RS 2-38/6A Reglerbart teleskoprör av ø 38 mm RS 2-38/6B aluminium. Längd 1,2 till 2,3 m, respektive 2,5 till 4,8 m. Munstycke vridbar överdel ø mm RS 20-40/30T Munstycke av stålplåt med ø mm RS 20-40/40T ø mm RS 20-40/60T vridbar överdel och utbytbara borstlister. Bredd 30, 40 och 60 cm 20 21

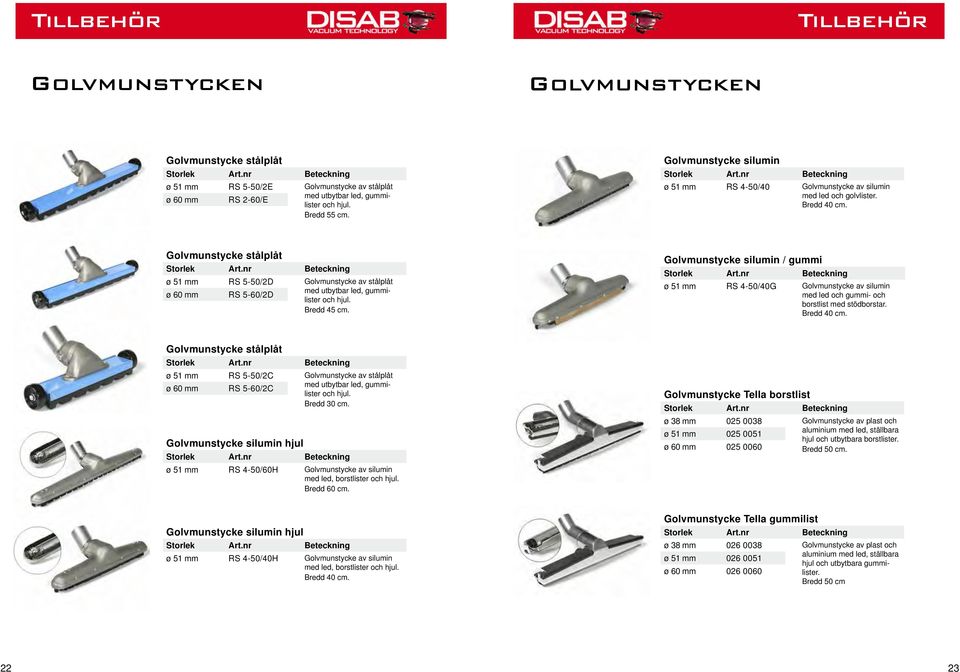

12 Tillbehör Tillbehör Golvmunstycken Golvmunstycken Golvmunstycke stålplåt ø 51 mm RS 5-50/2E Golvmunstycke av stålplåt med utbytbar led, gummilister och hjul. ø 60 mm RS 2-60/E Bredd 55 cm. Golvmunstycke silumin ø 51 mm RS 4-50/40 Golvmunstycke av silumin med led och golvlister. Bredd 40 cm. Golvmunstycke stålplåt ø 51 mm RS 5-50/2D Golvmunstycke av stålplåt ø 60 mm RS 5-60/2D med utbytbar led, gummilister och hjul. Bredd 45 cm. Golvmunstycke silumin / gummi ø 51 mm RS 4-50/40G Golvmunstycke av silumin med led och gummi- och borstlist med stödborstar. Bredd 40 cm. Golvmunstycke stålplåt ø 51 mm RS 5-50/2C Golvmunstycke av stålplåt ø 60 mm RS 5-60/2C med utbytbar led, gummilister och hjul. Bredd 30 cm. Golvmunstycke silumin hjul ø 51 mm RS 4-50/60H Golvmunstycke av silumin med led, borstlister och hjul. Bredd 60 cm. Golvmunstycke Tella borstlist ø 38 mm Golvmunstycke av plast och ø 51 mm ø 60 mm aluminium med led, ställbara hjul och utbytbara borstlister. Bredd 50 cm. Golvmunstycke silumin hjul ø 51 mm RS 4-50/40H Golvmunstycke av silumin med led, borstlister och hjul. Bredd 40 cm. Golvmunstycke Tella gummilist ø 38 mm Golvmunstycke av plast och ø 51 mm ø 60 mm aluminium med led, ställbara hjul och utbytbara gummilister. Bredd 50 cm 22 23

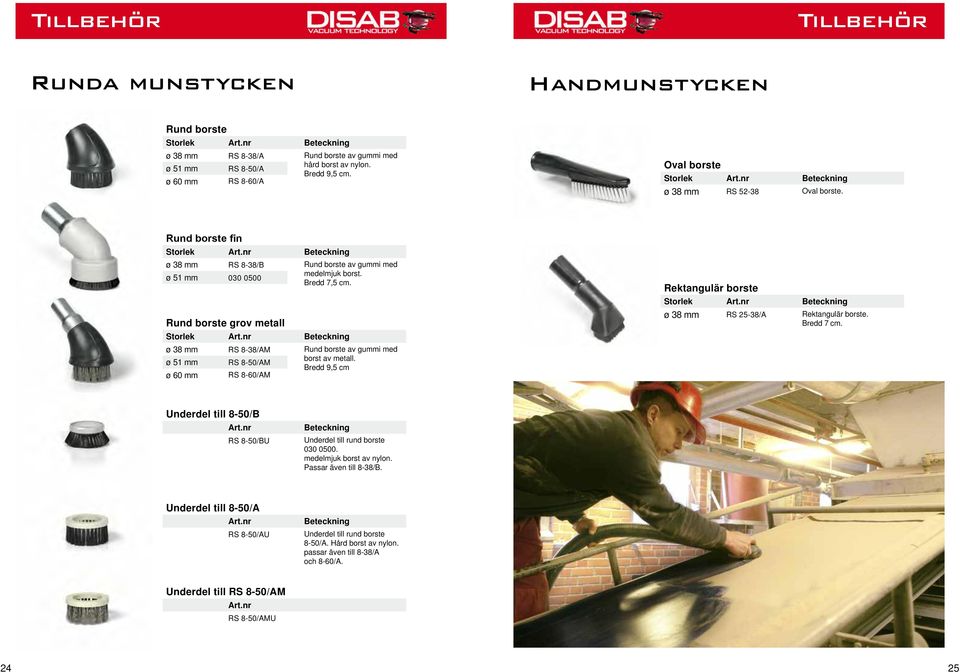

13 Tillbehör Tillbehör Runda munstycken Handmunstycken Rund borste ø 38 mm RS 8-38/A Rund borste av gummi med hård borst av nylon. ø 51 mm RS 8-50/A Bredd 9,5 cm. ø 60 mm RS 8-60/A Oval borste ø 38 mm RS Oval borste. Rund borste fin ø 38 mm RS 8-38/B Rund borste av gummi med ø 51 mm medelmjuk borst. Bredd 7,5 cm. Rund borste grov metall ø 38 mm RS 8-38/AM Rund borste av gummi med borst av metall. ø 51 mm RS 8-50/AM Bredd 9,5 cm ø 60 mm RS 8-60/AM Rektangulär borste ø 38 mm RS 25-38/A Rektangulär borste. Bredd 7 cm. Underdel till 8-50/B RS 8-50/BU Beteckning Underdel till rund borste medelmjuk borst av nylon. Passar även till 8-38/B. Underdel till 8-50/A RS 8-50/AU Beteckning Underdel till rund borste 8-50/A. Hård borst av nylon. passar även till 8-38/A och 8-60/A. Underdel till RS 8-50/AM RS 8-50/AMU 24 25

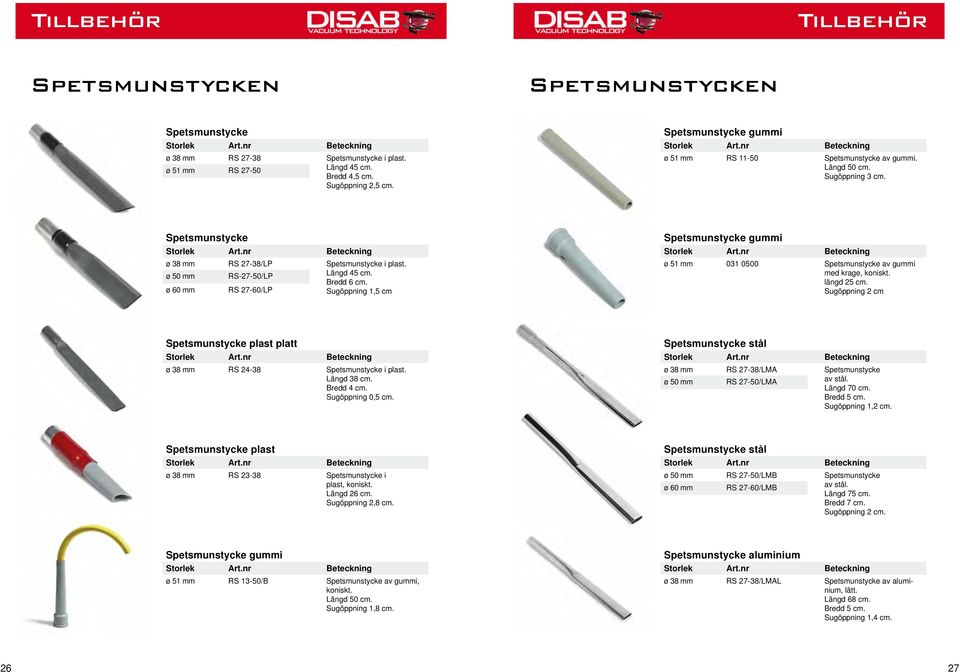

14 Tillbehör Tillbehör Spetsmunstycken Spetsmunstycken Spetsmunstycke ø 38 mm RS Spetsmunstycke i plast. ø 51 mm RS Längd 45 cm. Bredd 4,5 cm. Sugöppning 2,5 cm. Spetsmunstycke gummi ø 51 mm RS Spetsmunstycke av gummi. Längd 50 cm. Sugöppning 3 cm. Spetsmunstycke ø 38 mm RS 27-38/LP Spetsmunstycke i plast. ø 50 mm RS-27-50/LP Längd 45 cm. Bredd 6 cm. ø 60 mm RS 27-60/LP Sugöppning 1,5 cm Spetsmunstycke gummi ø 51 mm Spetsmunstycke av gummi med krage, koniskt. längd 25 cm. Sugöppning 2 cm Spetsmunstycke plast platt ø 38 mm RS Spetsmunstycke i plast. Längd 38 cm. Bredd 4 cm. Sugöppning 0,5 cm. Spetsmunstycke stål ø 38 mm RS 27-38/LMA Spetsmunstycke ø 50 mm RS 27-50/LMA av stål. Längd 70 cm. Bredd 5 cm. Sugöppning 1,2 cm. Spetsmunstycke plast ø 38 mm RS Spetsmunstycke i plast, koniskt. Längd 26 cm. Sugöppning 2,8 cm. Spetsmunstycke stål ø 50 mm RS 27-50/LMB Spetsmunstycke ø 60 mm RS 27-60/LMB av stål. Längd 75 cm. Bredd 7 cm. Sugöppning 2 cm. Spetsmunstycke gummi ø 51 mm RS 13-50/B Spetsmunstycke av gummi, koniskt. Längd 50 cm. Sugöppning 1,8 cm. Spetsmunstycke aluminium ø 38 mm RS 27-38/LMAL Spetsmunstycke av aluminium, lätt. Längd 68 cm. Bredd 5 cm. Sugöppning 1,4 cm

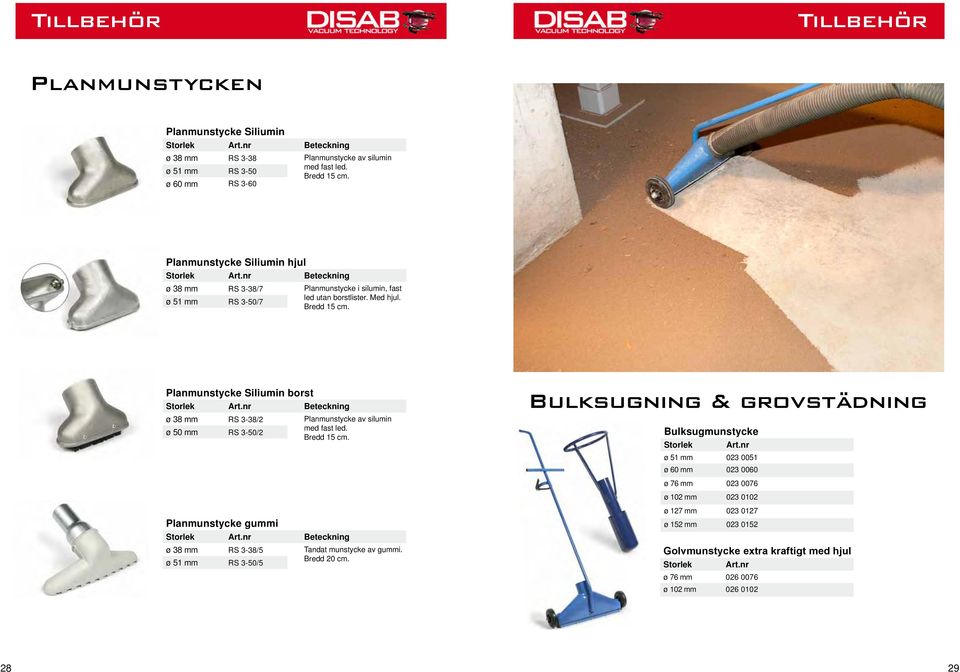

15 Tillbehör Tillbehör Planmunstycken Planmunstycke Siliumin ø 38 mm RS 3-38 Planmunstycke av silumin med fast led. ø 51 mm RS 3-50 Bredd 15 cm. ø 60 mm RS 3-60 Planmunstycke Siliumin hjul ø 38 mm RS 3-38/7 Planmunstycke i silumin, fast ø 51 mm RS 3-50/7 led utan borstlister. Med hjul. Bredd 15 cm. Planmunstycke Siliumin borst ø 38 mm RS 3-38/2 Planmunstycke av silumin ø 50 mm RS 3-50/2 med fast led. Bredd 15 cm. Planmunstycke gummi ø 38 mm RS 3-38/5 Tandat munstycke av gummi. ø 51 mm RS 3-50/5 Bredd 20 cm. Bulksugning & grovstädning Bulksugmunstycke Storlek ø 51 mm ø 60 mm ø 76 mm ø 102 mm ø 127 mm ø 152 mm Golvmunstycke extra kraftigt med hjul Storlek ø 76 mm ø 102 mm

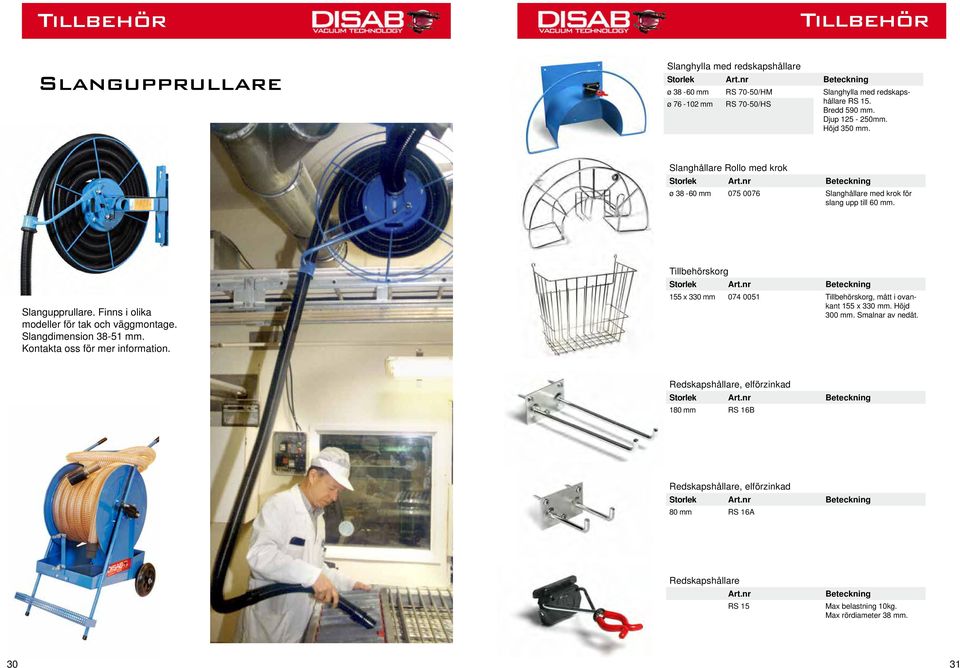

16 Tillbehör Slangupprullare Tillbehör Slanghylla med redskapshållare ø mm RS 70-50/HM Slanghylla med redskapshållare RS 15. ø mm RS 70-50/HS Bredd 590 mm. Djup mm. Höjd 350 mm. Slanghållare Rollo med krok ø mm Slanghållare med krok för slang upp till 60 mm. Slangupprullare. Finns i olika modeller för tak och väggmontage. Slangdimension mm. Kontakta oss för mer information. Tillbehörskorg 155 x 330 mm Tillbehörskorg, mått i ovankant 155 x 330 mm. Höjd 300 mm. Smalnar av nedåt. Redskapshållare, elförzinkad 180 mm RS 16B Redskapshållare, elförzinkad 80 mm RS 16A Redskapshållare RS 15 Beteckning Max belastning 10kg. Max rördiameter 38 mm

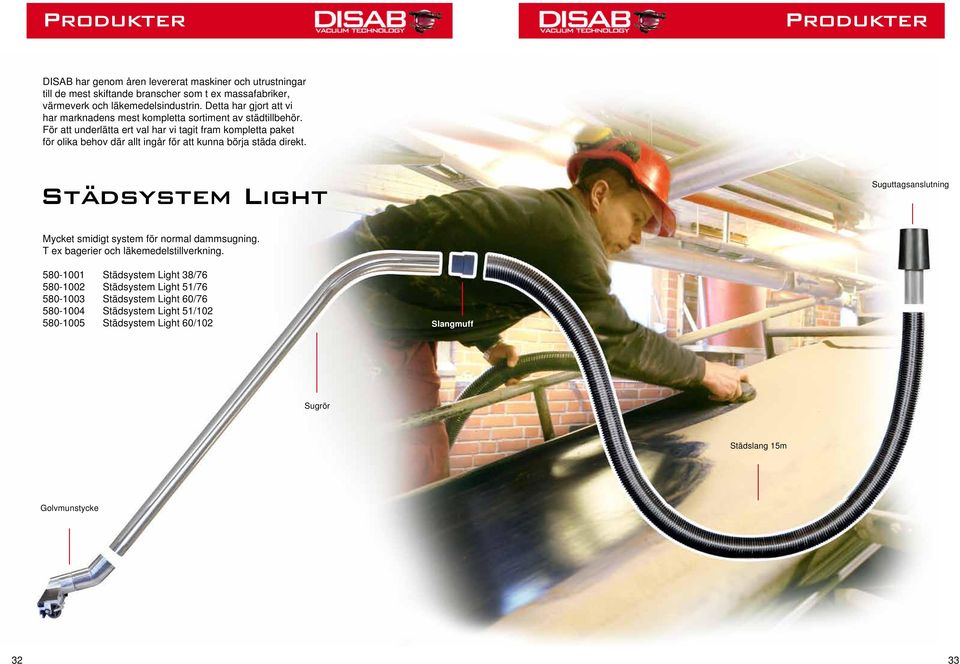

17 Produkter Produkter DISAB har genom åren levererat maskiner och utrustningar till de mest skiftande branscher som t ex massafabriker, värmeverk och läkemedelsindustrin. Detta har gjort att vi har marknadens mest kompletta sortiment av städtillbehör. För att underlätta ert val har vi tagit fram kompletta paket för olika behov där allt ingår för att kunna börja städa direkt. Städsystem Light Suguttagsanslutning Mycket smidigt system för normal dammsugning. T ex bagerier och läkemedelstillverkning Städsystem Light 38/ Städsystem Light 51/ Städsystem Light 60/ Städsystem Light 51/ Städsystem Light 60/102 Slangmuff Sugrör Städslang 15m Golvmunstycke 32 33

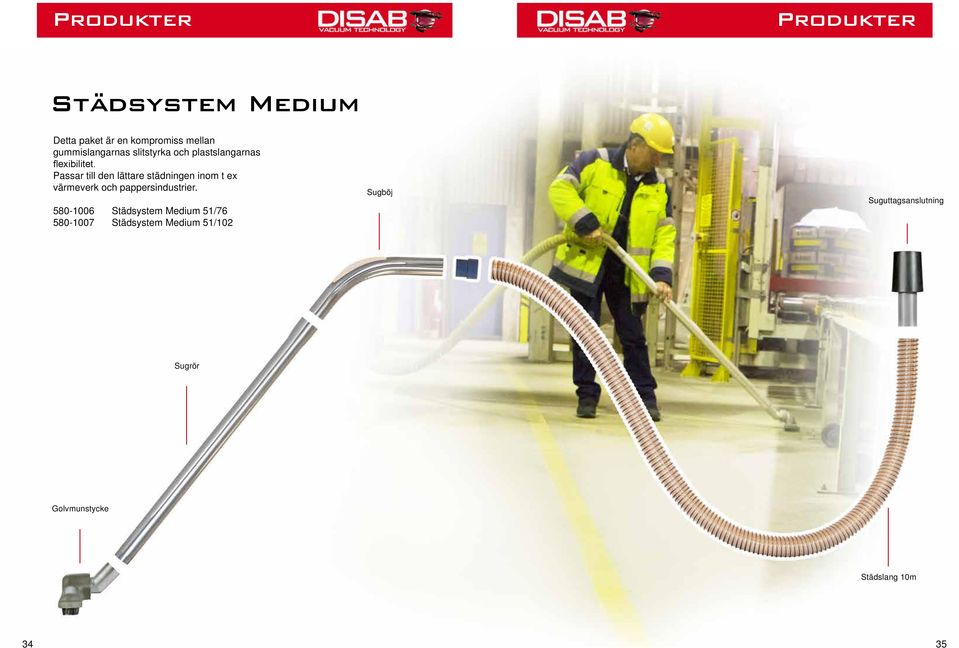

18 Produkter Produkter Städsystem Medium Detta paket är en kompromiss mellan gummislangarnas slitstyrka och plastslangarnas flexibilitet. Passar till den lättare städningen inom t ex värmeverk och pappersindustrier Städsystem Medium 51/ Städsystem Medium 51/102 Sugböj Suguttagsanslutning Sugrör Golvmunstycke Städslang 10m 34 35

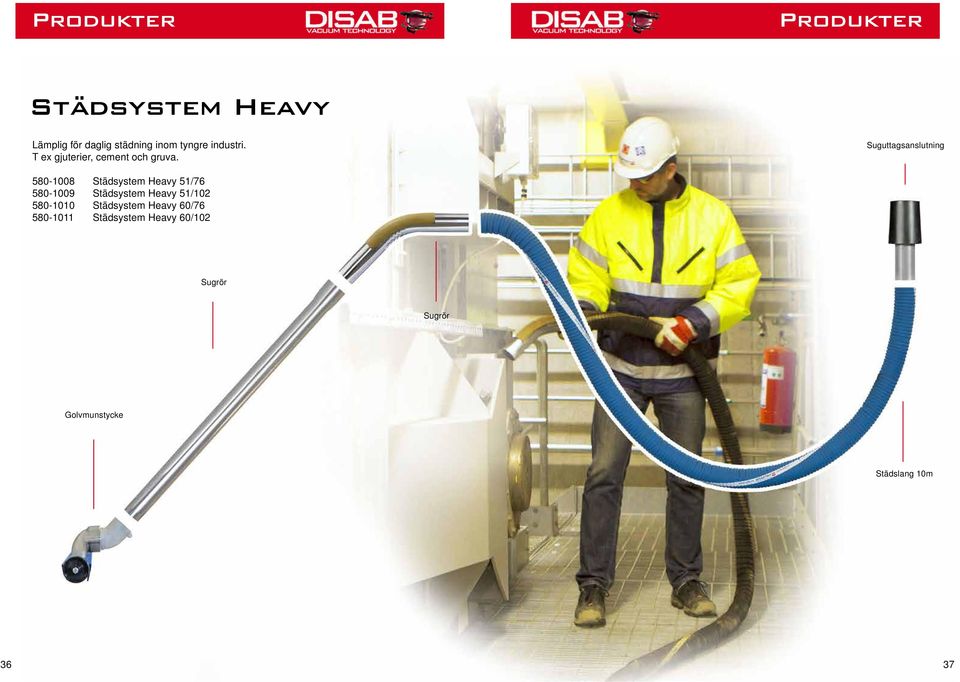

19 Produkter Produkter Städsystem Heavy Lämplig för daglig städning inom tyngre industri. T ex gjuterier, cement och gruva. Suguttagsanslutning Städsystem Heavy 51/ Städsystem Heavy 51/ Städsystem Heavy 60/ Städsystem Heavy 60/102 Sugrör Sugrör Golvmunstycke Städslang 10m 36 37

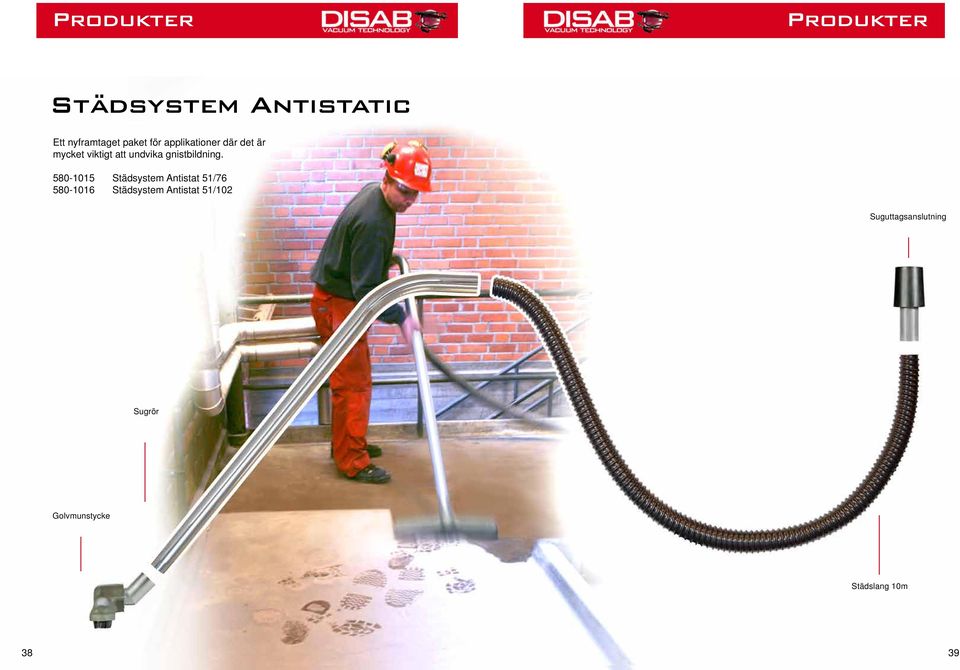

20 Produkter Produkter Städsystem Antistatic Ett nyframtaget paket för applikationer där det är mycket viktigt att undvika gnistbildning Städsystem Antistat 51/ Städsystem Antistat 51/102 Suguttagsanslutning Sugrör Golvmunstycke Städslang 10m 38 39

21 Produkter Produkter Städsystem Bulk För bortstädning av större mängder material. T ex vid bandgångar och siloutmatningar Städsystem Bulk 76/ Städsystem Bulk 76/ Städsystem Bulk 102/102 Suguttagsanslutning Sugrör Sidohandtag Städslang 12m 40 41

22 Tillbehör Tillbehör Ordning och reda -höjer effektiviteten -minskar ställtider -skapar en bättre arbetsmiljö Tydligt uppmärkta städstationer är ett bra sätt att inom befintliga ramar öka sin produktionsförmåga. Genom att systematiskt städa maskiner och lokaler hittar man snabbare små avvikelser och brister innan de blir kritiska fel. Färgmarkering För att underlätta uppmärkning så har vi ett sortiment av krympslang i olika färger. Passar tillbehör och slang i dim. 38 och 51 mm

23 Slangkopplingar Slangkopplingar Disaflow Svetskoppling stål, kort. Storlek ø 100 mm ø 150 mm ø 200 mm Stålböj ø 90 Storlek ø 150 mm ø 200 mm Disaflow Slangkopplingsrör Storlek ø 76 mm ø 100 mm ø 125 mm ø 150 mm ø 200 mm Klämring Storlek ø 100 mm ø 150 mm ø 200 mm Svetskoppling stål, lång Storlek ø 150 mm ø 200 mm Dim.övergång Storlek ø 100/76 mm ø 125/100 mm ø 150/100 mm ø 150/125 mm ø 200/150 mm Blindlock Storlek ø 100 mm ø 150 mm ø 200 mm Byxrör Storlek ø 150-2x ø 150-2x ø 200-3x ø 200-2x ø 200-1x150-2x

24 Slangkopplingar Rörsystem Klo-koppling Snabbkoppling hona Storlek ø 76 mm ø 102 mm ø 127 mm ø 152 mm Snabbkoppling hane svetssockel Storlek ø 76 mm ø 102 mm ø 127 mm ø 152 mm Snabbkoppling hane Storlek ø 76 mm ø 102 mm ø 127 mm ø 152 mm Blindlock Storlek ø 127 mm ø 152 mm

25 Rörsystem Rörsystem Detaljer till rörsystem Grenrör ø mm Grenrör svetsade, ø mm varmgalvaniserade. Godstjocklek 2,9 mm. ø mm Andra dimensioner på ø mm begäran. ø mm ø mm ø mm ø mm ø mm ø mm Detaljer till rörsystem Stålrör galvaniserade ø 76 mm 100 G076 Stålrör, varmgalvaniserade. ø 108 mm 100 G108 Tjocklek 2,9 mm. Levereras i längder om 6 m. ø 127 mm 100 G127 Andra dimensioner på ø 152 mm 100 G152 förfrågan. Stålrör sendzimirförzinkade ø 76 mm Stålrör, sendzimirförzinkade. Tjocklek 2,0 mm. ø 108 mm Levereras i längder om 6 m. ø 127 mm Andra dimensioner på ø 152 mm förfrågan. Stålböj lång radie ø 76 mm Stålböj med lång radie, ø 108 mm varmgalvaniserad. ø 127 mm ø 152 mm Övergång svetsad ø mm Svetsad övergång, ø mm varmgalvaniserad. ø mm ø mm ø mm Rörböjslang ø 76 mm Svart textilarmerad gummislang med stålspiral, extra ø 108 mm slitstarkt gummi invändigt, ø 127 mm slät utvändigt. ø 152 mm Godstjocklek 9 mm Ändpropp ø 76 mm Ändpropp. ø 108 mm Varmgalvaniserad. ø 127 mm ø 152 mm

26 Rörsystem Rörsystem Tella EasyFix L-konsol Tella EF 150 mm L-konsol Tella EF, 300 mm varmgalvad 450 mm mm mm L-konsol Tella EF 300 mm L-konsol Tella EF, 600 mm varmgalvad, vertikal Konsol sparkplåt Tella EF 200 mm Konsol sparkplåt Tella EF 400 mm vänster elzink gap7 Takfäste Tella EF Beteckning Takfäste Tella EF, varmgalvad för 41 profil Balkklämma Tella EF 41 ø Balkklämma Tella EF 41, tvär, galvad, M10 grip 22 Profil Tella EF 3000 mm Profil Tella EF varmgalvad hål H41 Profil Tella EF 200 mm Profil Tella EF elförzinkad hål H62 Rörklämma Tella EF ø 76 mm Rörklämma Tella EF ø 102 mm ø 127 mm ø 152 mm Rörsystem Detaljer till rörsystem L-konsol Storlek 150 mm mm mm mm mm mm mm Z-konsol standard H: 200 mm Z-konsol, galvaniserad. Z-konsol extra bred B: 250 mm Z-konsol, galvaniserad. För ø152 mm Z-konsol högt liv H: 200 mm Z-konsol, galvaniserad med högt liv. Konsol profil 2000 mm Montagejärn, galvaniserat. Tjocklek 3 mm. Levereras i längder om 2 m Rundjärnsbygel M8 Storlek ø 76 mm ø 108 mm ø 127 mm ø 152 mm

27 Rörsystem Rörsystem Detaljer till rörsystem Detaljer till rörsystem Slangklämma enkel Storlek ø 51 mm ø 60 mm ø 76 mm ø 108 mm ø 127 mm ø 152 mm Slangklämma kraftig Storlek ø 60 mm ø 76 mm ø 108 mm ø 127 mm ø 152 mm ø 203 mm Jetkoppling ø 76 mm Jetkoppling med ø 108 mm ledande gummi. ø 127 mm ø 152 mm ø 203 mm

28 Rörsystem Rörsystem Suguttag Tella suguttag blå 76 ø 76 mm Suguttag Tella, självstängande, blå. Tella suguttag 108 ø 108 mm Suguttag Tella, självstängande, blå. Suguttag ø 60 mm RS Suguttag komplett, fjäderbelastat. Sugöppning ø 60 mm. Suguttag ø 38 mm RS 81-38/1 Suguttag för montage i hårda golv. Sugöppning 35 mm. Suguttag ø 38 mm RS Suguttag för montage i vägg. Sugöppning 35 mm

29 Reservdelar Reservdelar Reservdelar för stationära industridammsugare

30 Filter Filter Filterpatron avluftning Koniska kontrollfilter Filtertyp Beteckning Cellulosa (CK-700) Kontrollfilterpatron, konisk. Antistat ANTI (CK-700 Antistat) Längd 70 cm Absolut (ACK-700) Beteckning Filterpatron för avluftning vid olika utmatningsalternativ. Cylindriska kontrollfilter längd 360mm Filtertyp Beteckning Cellulosa (C-360) Kontrollfilterpatron, Polyester PY (PE-360) cylindrisk. Längd 360 mm. Antistat ANTI (C-360 Antistat) Cellulosa öppen Absolut OPEN (A-360) Filterslang med gummikrage polyester Filtertyp Beteckning 95 x 800 mm Filterslang med 95 x 1500 mm gummikrage. Filtermedia: polyester med membranliknande slitstarkt ytskikt. Filterslang med stålring, polypropylen Filtertyp Beteckning 117 x 800 mm Filterslang med stålring. Filtermedia: polypropylen. Filterslang med belagd yta Filtertyp Beteckning 130 x 800 mm TF Filterslang med 130 x 1200 mm TF snäpplåsning. Filtermedia: Belagd polyester Cylindriska kontrollfilter, övriga Filtertyp Beteckning Cellulosa (660-18) Kontrollfilterpatron, Antistat ANTI (660-18antistat) cylindrisk övriga. Polyester PE (PE-700) Polypropylen (700-8-PP) Absolut (A-700) Filterslang med belagd yta, antistat Filtertyp Beteckning 130 x 800 mm ANTI Filterslang med 130 x 1200 mm ANTI snäpplåsning. Filtermedia: Belagd polyester, antistatisk. Filterslang med gummikrage polypropylen Filtertyp Beteckning 95 x 800 mm Filterslang med 95 x 1500 mm gummikrage. Filtermedia: polypropylen. Stödkorg rostfri Filtertyp Beteckning 130x800 mm Stödkorg för slangfilter i 130x1200 mm rostfritt stål. 95x800 mm x1500 mm

31 Filter Reservdelar Planfilter standard Filtertyp Beteckning 1000 mm Planfilter av polyester, nålfilt. Vakuumeter Tella Beteckning Vakuummätare. Planfilter belagd Filtertyp Beteckning 1000 mm Planfilter av belagd 1200 mm polyester nålfilt mm Planfilter antistat PFTE Filtertyp Beteckning 1000 mm Planfilter av belagd 1200 mm polyester nålfilt antistatisk mm Stödkorg utan handtag Filtertyp Beteckning 1000 mm Konduktivlackerade 1200 mm stödkorgar för filter med tryckluftsrensning mm Differenstryckvakt Magnetventil för ATM Utförande 230 V AC V DC V DC Stödspiral för tempvakt Beteckning Differenstryckvakt. Typ Delta. Tempvakt för vakuumpump Utförande Beteckning 120 C Tempgivare Klixon löser ut 130 C vid 120 C resp. 130 C. Beteckning Stödspiral för tempgivare Klixon. Stödkorg med handtag Filtertyp Beteckning 1000 mm Konduktivlackerade 1200 mm stödkorgar för planfilter mm Nivåvakt Utförande Beteckning V AC Nivåvakt av paddeltyp. 240 V AC ATEX ATEX 110 V AC /24 V DC

32 Reservdelar Reservdelar Timer Vakuumventiler Gångtidsrelä Utförande Beteckning V AC/DC Ställbar gångtid från 0 till 10 timmar. Vakuumventil 76 mm / 108 mm 76 mm För infästning i rörstos 108 mm Vakuumventil 152 mm 152 mm För infästning i rörstos 152 mm. Timer till ATM-filterrensning Utförande Beteckning V AC/DC Ställbart rensintervall och renstid. Komplett ATM ventil Komplett ventil för ATMfilterrensning. Gummimembran till ATM ventil Beteckning Vulkat gummimembran för ATM-filterrensning. Svampgummilist Storlek 80 x 30 mm Övriga reservdelar på förfrågan. Cellgummilist Storlek 20 x 15 mm x 15 mm x 8 mm x 20 mm x 25 mm x 30 mm x 15 mm

33 Reservdelar Utmatningar Spjäll Reservdelar Rätt utmatningsalternativ för rätt applikation. Vi tillhandahåller reservdelar till våra spjäll såsom don, magnetventiler, packningar, cylindrar m.m. Vid beställning av magnetventil, ange spänning. Reservdelar Skjutspjäll Storlek Beteckning Finns i storlekar från 80 mm upp till 600 mm Tryckluftsdrivet automatspjäll med eller utan spännbandskant. Finns även i manuellt utförande Vridspjäll ø 150 mm Ett kraftigt spjäll för ø 200 mm högvakuum. Levereras komplett med vriddon och ø 250 mm magnetventil. ø 300 mm Annan utrusningsnivå fås på begäran. Klaffventil Vi tillhandahåller flera varianter av klaffventiler. Finns i utförande för BigBag eller tömning i kärl

34 Reservdelar Reservdelar Reservdelar för mobila dammsugare

35 Service Service DISAB serviceavtal är det bästa sättet att ha koll på sina underhållskostnader. Vi erbjuder planerat underhåll såväl som akuta reparationer. På DISAB har vi som mål att tillfredsställa våra kunders högt ställda krav på bl.a. driftssäkerhet och livslängd. Vi utför service och tillhandahåller original reservdelar till våra egna produkter under varunamnen TELLA, DISAB och VIBRAMAT, samt utför även service på andra fabrikat. Tillsammans med Er arbetar vi fram ett avtal som kan skräddarsys helt efter verksamhetens behov och budget. Vare sig det gäller inspektionsservice eller hela utbudet tillsammans med utbildning och utökad service, Ni bestämmer själv. Serviceavtal ger en högre driftsäkerhet och en ökad trygghet genom förebyggande åtgärder. Anläggningen dokumenteras och även akuta problem kan därför avhjälpas på ett snabbt och effektivt sätt. Det förebyggande underhållet minimerar risken för onödiga driftstörningar genom åtgärder innan det uppstått problem. Utslitna eller utgångna komponenter kan bytas ut innan de förorsakar kostsamma driftstopp. D-TEST En D-Test är en god ide när Ni vill kontrollera Er gamla utrustning. Omfattning - Filterkontroll - säkerhetsfilter - huvudfilter - Kontroll av packningar och tätningar - Kontroll av - filterrensningsventiler - tömningsventiler - vakuum- säkerhetsventiler - packningar och tätningar - funktioner - Strömförbrukning elmotor - Vibrationskontroll vakuumpump - Vakuumkontroll - Statusrapport DISAB BASSERVICE Med DISAB basservice ökar livslängden på Er utrustning och risken för stillestånd minskar. En basservice utförs normalt en till två gånger per år anpassat efter Era förutsättningar. Omfattning - Oljebyte - vakuumpump - motor - Filterbyte - säkerhetsfilter - huvudfilter - Kontroll/byte av - filterrensningsventiler - tömningsventiler - packningar och tätningar - vakuumventiler - Strömförbrukning elmotor - Vibrationskontroll vakuumpump - Vakuumkontroll och inställning - Statusrapport DISAB UTÖKAD SERVICE Med DISAB utökad service ökar livslängden på Er utrustning och risken för stillestånd minskar. Ett avtal om utökad service skräddarsys efter Era förhållanden. Omfattning - Oljebyte - vakuumpump - motor - Filterbyte - säkerhetsfilter - huvudfilter - Kontroll/byte av - filterrensningsventiler - tömningsventiler - packningar och tätningar - vakuumventiler - Strömförbrukning elmotor - Vibrationskontroll vakuumpump - Vakuumkontroll och inställning - Genomgång rörsystem - Kontroll av avskiljare och kringutrustning - Statusrapport 68 69

36 Uthyrning Anteckningar Robusta och Kraftfulla Industridammsugare att hyra Ett hyresaggregat kan lösa de temporära behov som uppstår vid exempelvis ombyggnader eller renoveringsarbete. En effektiv industridammsugare gör arbetsmiljön betydligt bättre för de som skall utföra dammande arbeten. Även vid återvinning av material vid t.ex. blästring eller liknande arbeten, är våra användarvänliga och kraftfulla vakuumsugare ett ypperligt alternativ. Vid behov av eller råd om lämpligt aggregat för just ert behov kontakta oss. Sug upp, fyll i Stor-säck, kör bort: BagVac Flyttbart aggregat, för uppsugning och en automatisk dammfri tömning ned i BigBag. Lämplig för material som kan eller måste fyllas i säck. Flyttas och transporteras enkelt med gaffeltruck eller kran. Finns med olika effekter för olika behov. Aggregat, med inbyggd stoftcontainer: SkipVac Aggregat för trånga utrymmen, som lätt flyttas med en liten gaffeltruck. Avsett för olika sorters material från fint damm upp till material med 50 mm diameter, ca m slang. För tyngre arbeten, töm i container: CompVac Flyttbart, med kraftfull sugkapacitet för krävande arbeten, manuell tömning. Idealiskt aggregat för sugning av större kvantiteter material, från fint damm upp till material med 50 mm diameter. Flyttas lätt med gaffeltruck eller kran. Finns med olika effekter för olika behov. Klara att användas direkt! Med varje aggregat levereras en standardsats slangar, och vissa städtillbehör. Dessutom 10 m elkabel med CEE-don 400V 32 A. Detta ingår i hyrespriset och debiteras endast om de är förstörda vid retur

37 DISAB-TELLA AB DISAB VACUUM TECHNOLOGY AB
