1 Produkter och reservdelar för Mobila vacuumsystem

2 2

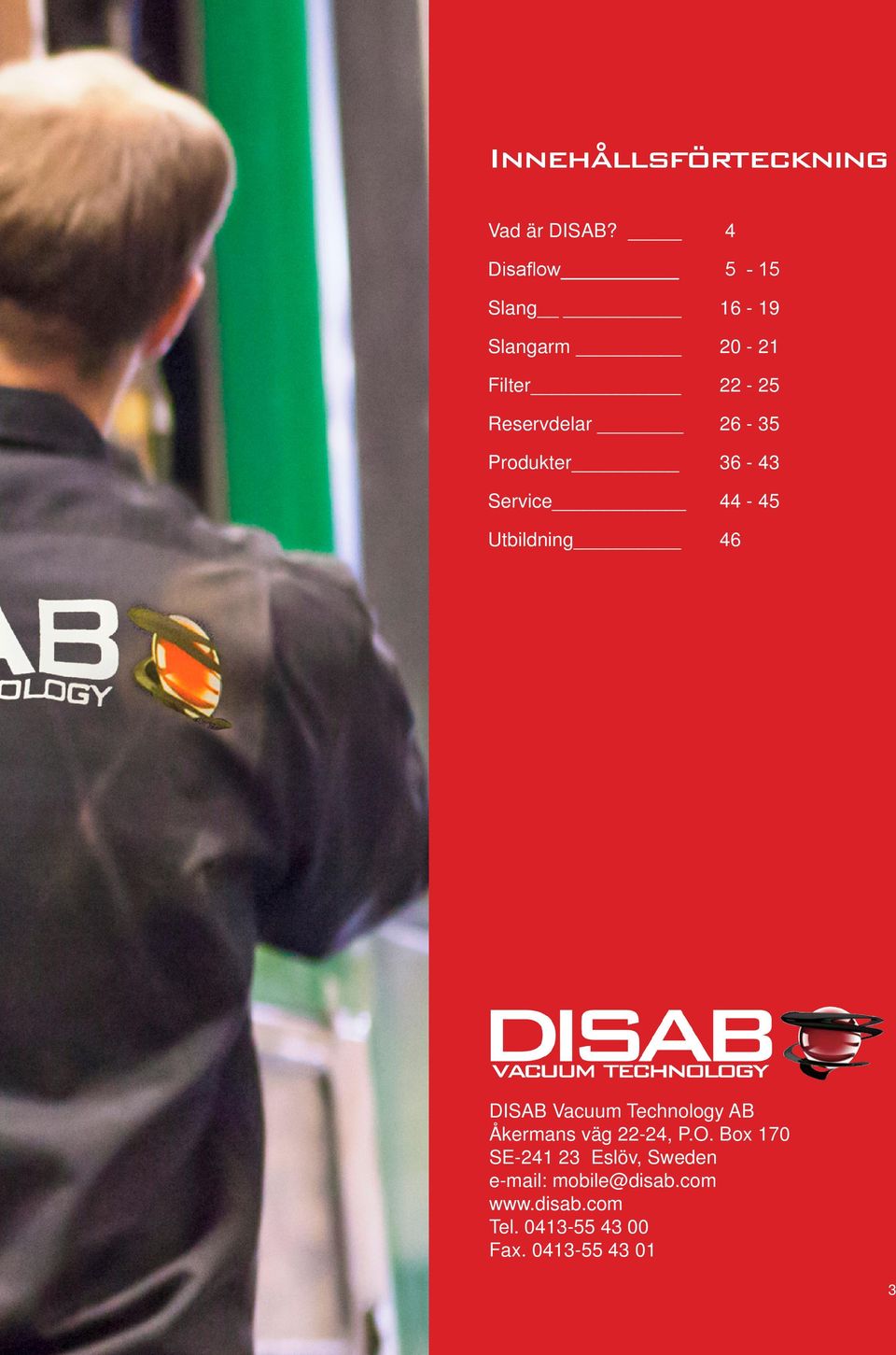

3 Innehållsförteckning Vad är DISAB? 4 Disaflow 5-15 Slang Slangarm Filter Reservdelar Produkter Service Utbildning 46 DISAB Vacuum Technology AB Åkermans väg 22-24, P.O. Box 170 SE Eslöv, Sweden mobile@disab.com Tel Fax

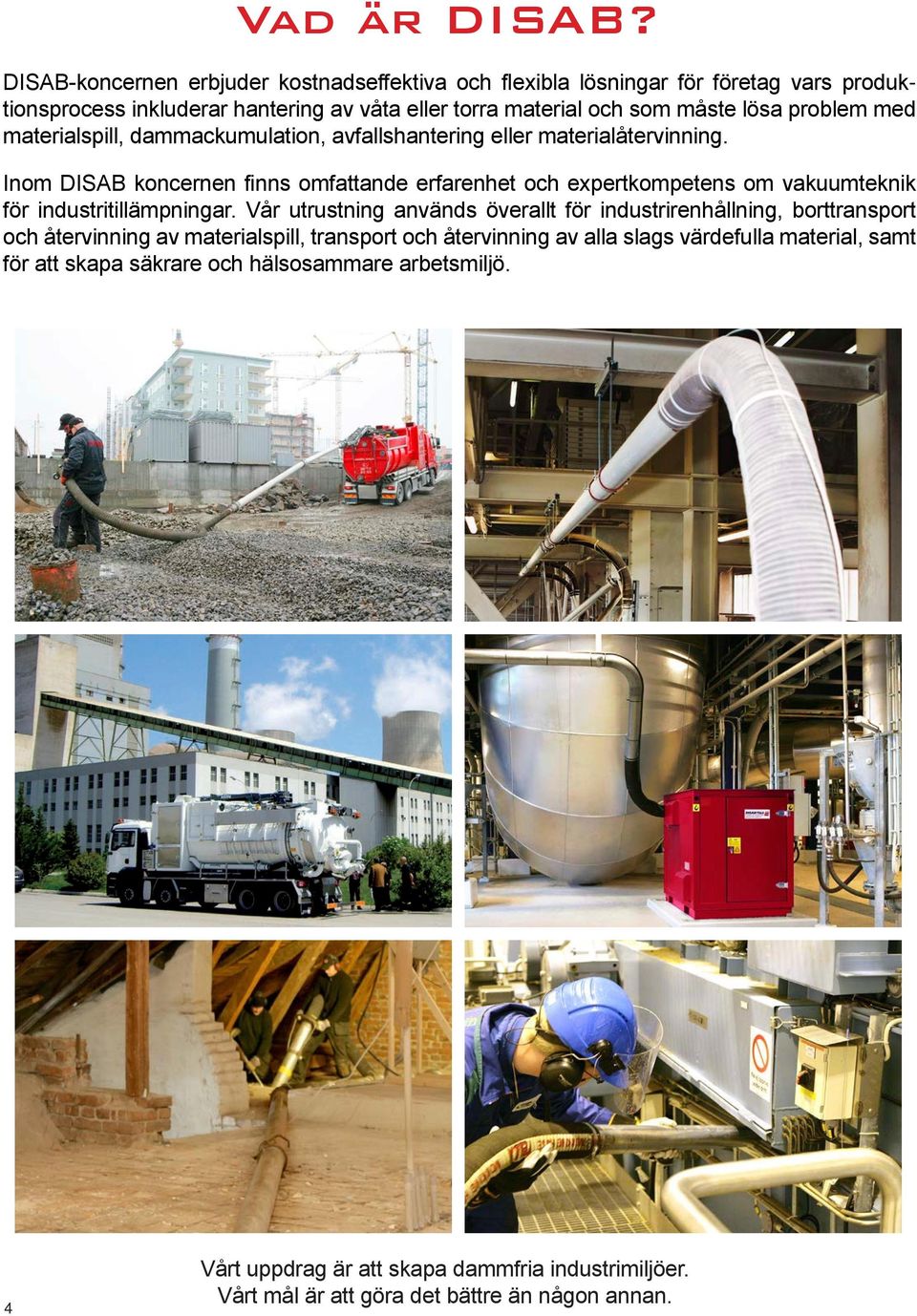

4 Vad är DISAB? DISAB-koncernen erbjuder kostnadseffektiva och flexibla lösningar för företag vars produktionsprocess inkluderar hantering av våta eller torra material och som måste lösa problem med materialspill, dammackumulation, avfallshantering eller materialåtervinning. Inom DISAB koncernen finns omfattande erfarenhet och expertkompetens om vakuumteknik för industritillämpningar. Vår utrustning används överallt för industrirenhållning, borttransport och återvinning av materialspill, transport och återvinning av alla slags värdefulla material, samt för att skapa säkrare och hälsosammare arbetsmiljö. 4 Vårt uppdrag är att skapa dammfria industrimiljöer. Vårt mål är att göra det bättre än någon annan.

5 5

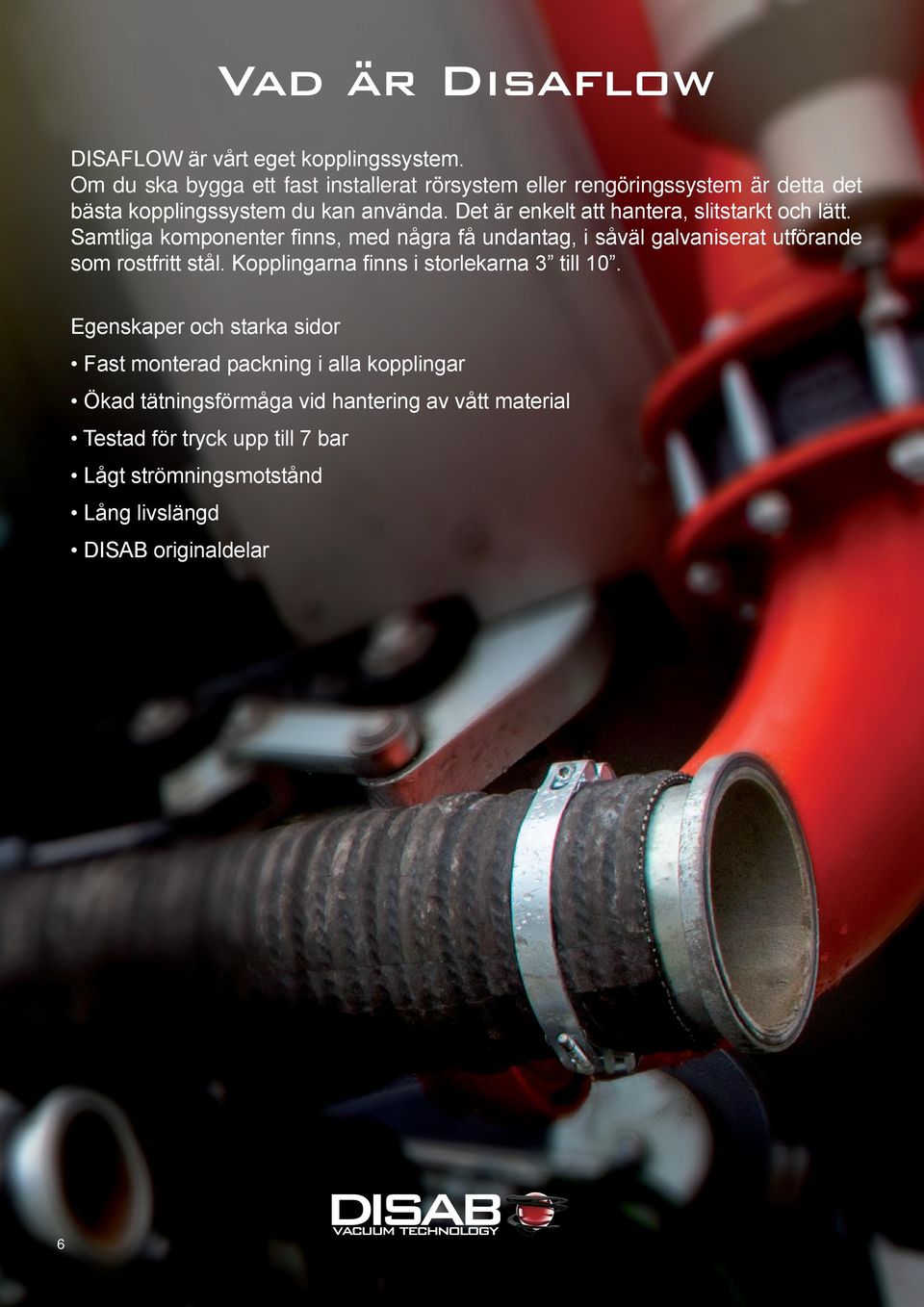

6 Vad är Disaflow DISAFLOW är vårt eget kopplingssystem. Om du ska bygga ett fast installerat rörsystem eller rengöringssystem är detta det bästa kopplingssystem du kan använda. Det är enkelt att hantera, slitstarkt och lätt. Samtliga komponenter finns, med några få undantag, i såväl galvaniserat utförande som rostfritt stål. Kopplingarna finns i storlekarna 3 till 10. Egenskaper och starka sidor Fast monterad packning i alla kopplingar Ökad tätningsförmåga vid hantering av vått material Testad för tryck upp till 7 bar Lågt strömningsmotstånd Lång livslängd DISAB originaldelar 6

7 DISAFLOW SYSTEM DFK 200 Klämring DFY 200-1x x 100 Grenrör DFY x 150 Grenrör DFU Övergång DFK 150 Klämring DVR 150 Vattenringdysa DFS 150 Slangkoppling ETS 150, 6 Transportslang (6m) OAR 150 Aluminiumrör (4m) DFU Övergång DFY x 100 Grenrör DFY x 150 Grenrör EAS 150, 6 Arbetsslang (6m) DTL 150 ERGO-ventil

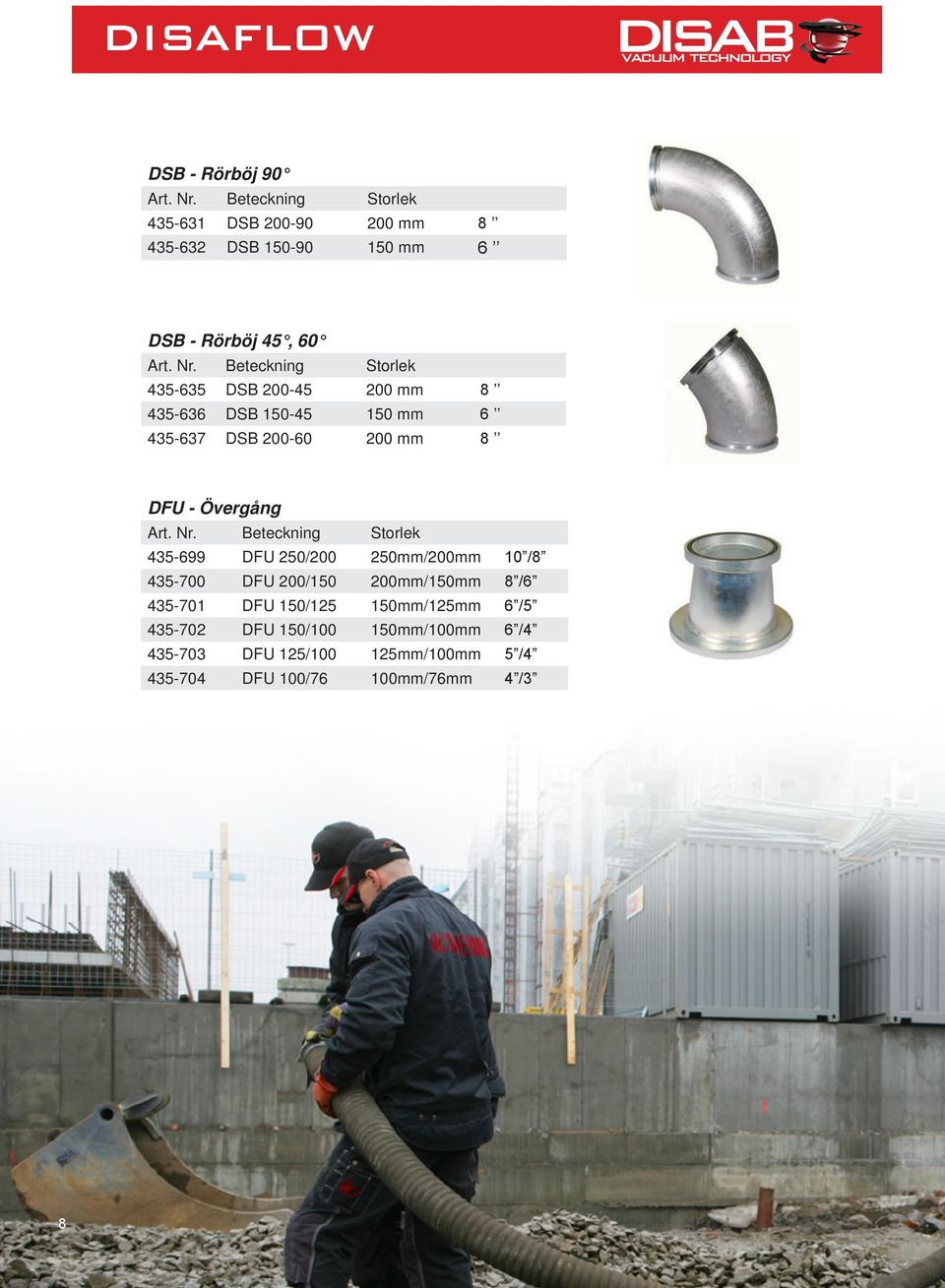

8 DISAFLOW DSB - Rörböj DSB mm DSB mm 6 DSB - Rörböj 45, DSB mm DSB mm DSB mm 8 DFU - Övergång DFU 250/ mm/200mm 10 / DFU 200/ mm/150mm 8 / DFU 150/ mm/125mm 6 / DFU 150/ mm/100mm 6 / DFU 125/ mm/100mm 5 / DFU 100/76 100mm/76mm 4 /3 8

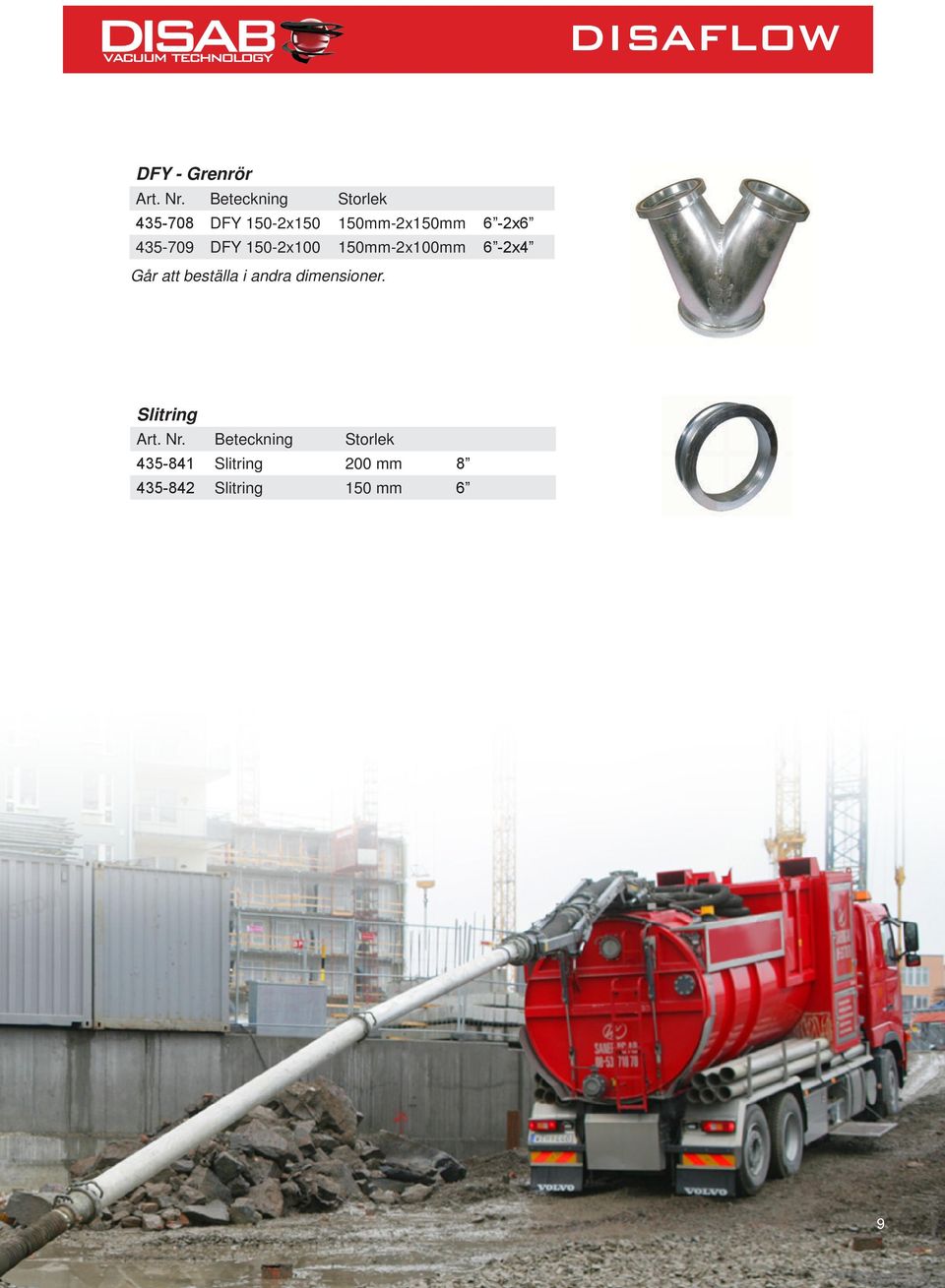

9 DISAFLOW DFY - Grenrör DFY 150-2x mm-2x150mm 6-2x DFY 150-2x mm-2x100mm 6-2x4 Går att beställa i andra dimensioner. Slitring Slitring 200 mm Slitring 150 mm 6 9

10 DISAFLOW DFS - Slangkoppling med fläns DFS mm DFS mm DFS mm DFS mm DFS mm DFS mm DFS mm 10 DFS-Slangkoppling med fläns - Rostfri Art.Nr. Beteckning Storlek R DFS mm R DFS mm R DFS mm R DFS mm 8 DFK - Klämring, säkring DFK mm DFK mm DFK mm DFK mm Förstärkt 150 mm Förstärkt 200 mm Klämring, säkring 4x75 DFK - Klämring, rostfri R DFK 100-R 100 mm R DFK 150-R 150 mm 6 10

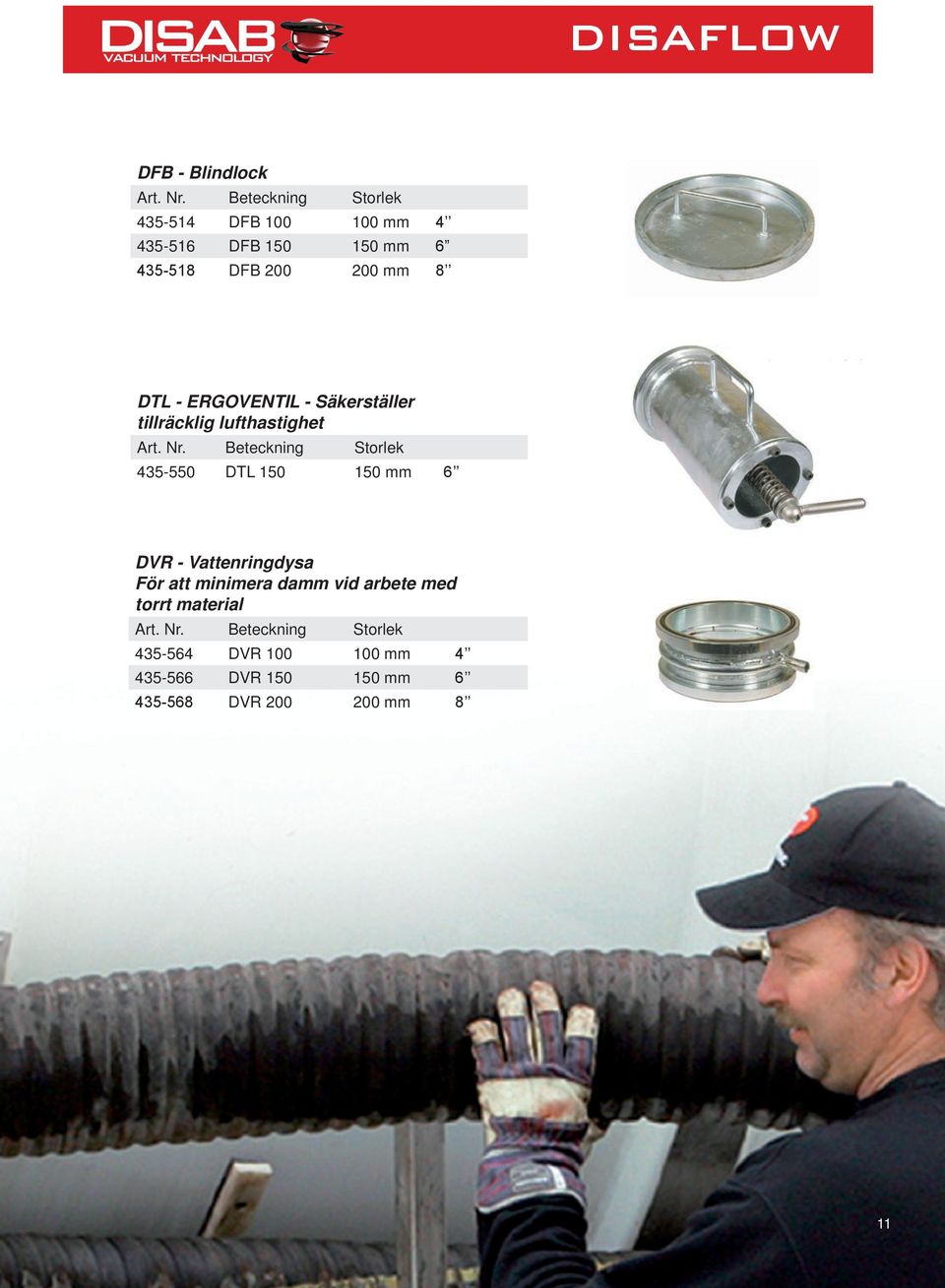

11 DISAFLOW DFB - Blindlock DFB mm DFB mm DFB mm 8 DTL - ERGOVENTIL - Säkerställer tillräcklig lufthastighet DTL mm 6 DVR - Vattenringdysa För att minimera damm vid arbete med torrt material DVR mm DVR mm DVR mm 8 11

12 DISAFLOW DFM - Stålkoppling inkl. o-ring För aluminiumrör L=540 för extra styrka i speciella applikationer Längd DFM mm DFM mm DFM mm DFM mm 8 L=540 Förstärkt DFM 150 Förstärkt 150 mm 6 L=540 DFV - Stålkoppling för svetsning inkl. o-ring Längd/ mtrl DFV mm 4 L= DFV mm 6 L= R DFV mm 6 L=30 rostfritt DFV mm 8 L= R DFV mm 8 L=30 rostfritt DFV 150L 150 mm 6 L= DFV 200L 200 mm 8 L=50 OAR - Aluminiumrör Längd OAR mm 5 4 m OAR mm 6 4 m OAR mm 8 4 m DAR mm 6 4 m *) DAT mm 8 4 m *) *) Komplett monterad med stålkoppling 12

13 DISAFLOW SHT - Sughandtag lättviktsmodell SHT mm SHT mm SHT mm 6 SAR - Aluminiumrör för montering i sughandtag Längd SAR mm 5 0,8 mtr SAR mm 6 0,8 mtr Dämpningslåda för blåsning Dämpningslåda 150 mm Dämpningslåda 125 mm 5 SGA - Golvmunstycke SGA , mm, SGA , mm, 4 13

14 14 DISAFLOW

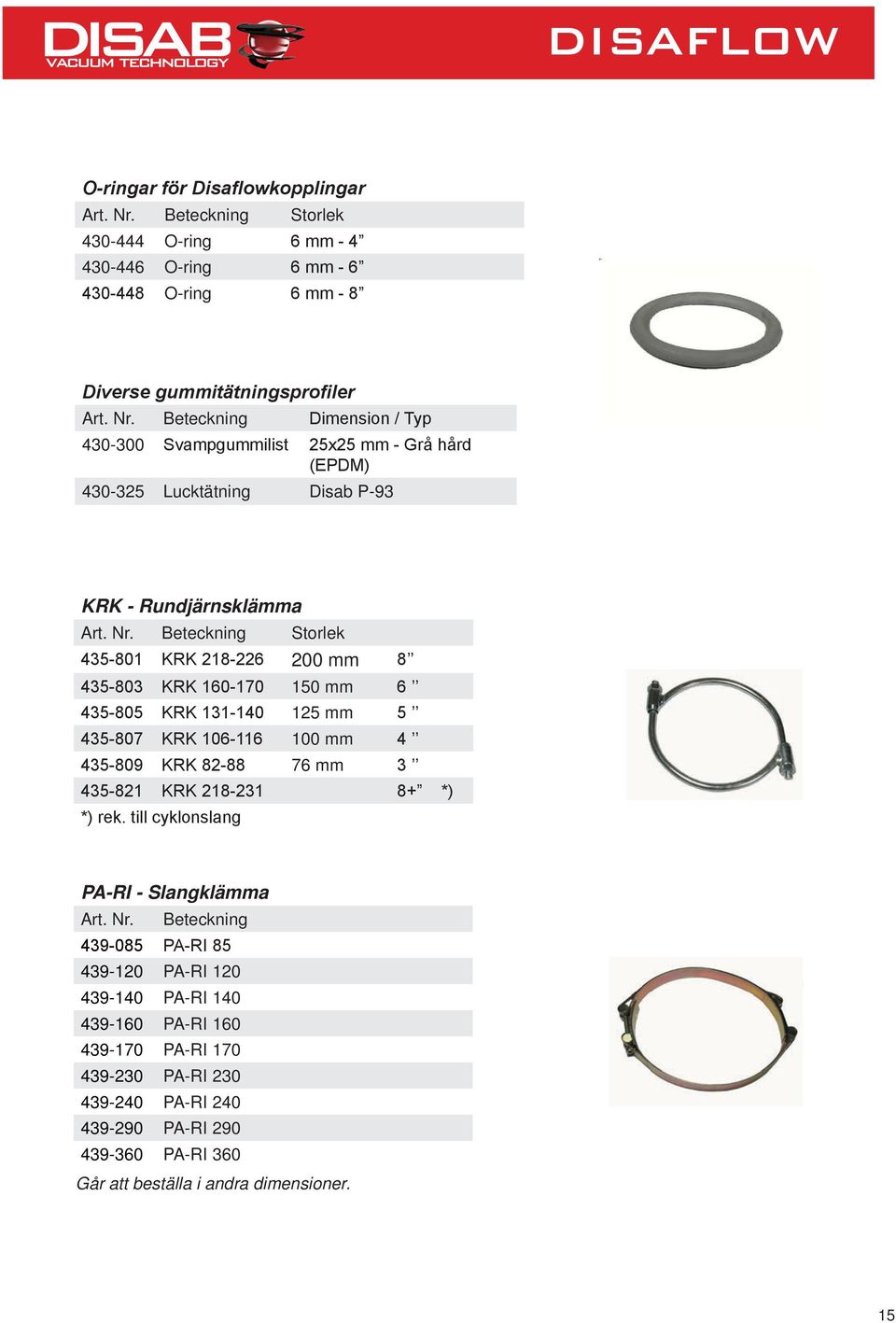

15 DISAFLOW O-ringar för Disaflowkopplingar O-ring 6 mm O-ring 6 mm O-ring 6 mm - 8 Diverse gummitätningsprofiler Art. Nr. Beteckning Dimension / Typ Svampgummilist 25x25 mm - Grå hård (EPDM) Lucktätning Disab P-93 KRK - Rundjärnsklämma KRK mm KRK mm KRK mm KRK mm KRK mm KRK *) *) rek. till cyklonslang PA-RI - Slangklämma Art. Nr. Beteckning PA-RI PA-RI PA-RI PA-RI PA-RI PA-RI PA-RI PA-RI PA-RI 360 Går att beställa i andra dimensioner. 15

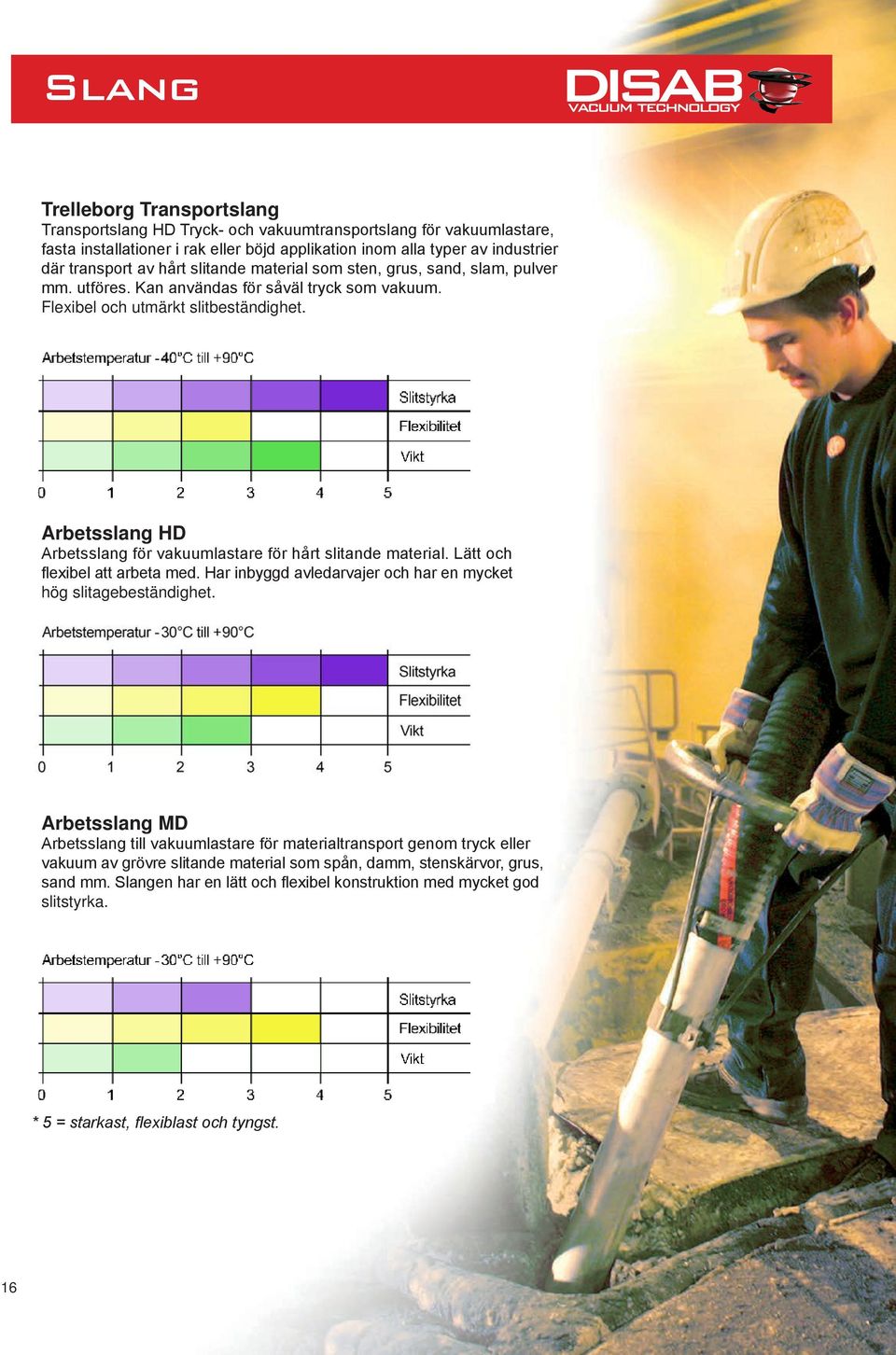

16 Slang Trelleborg Transportslang Transportslang HD Tryck- och vakuumtransportslang för vakuumlastare, fasta installationer i rak eller böjd applikation inom alla typer av industrier där transport av hårt slitande material som sten, grus, sand, slam, pulver mm. utföres. Kan användas för såväl tryck som vakuum. Flexibel och utmärkt slitbeständighet. Arbetsslang HD Arbetsslang för vakuumlastare för hårt slitande material. Lätt och flexibel att arbeta med. Har inbyggd avledarvajer och har en mycket hög slitagebeständighet. Arbetsslang MD Arbetsslang till vakuumlastare för materialtransport genom tryck eller vakuum av grövre slitande material som spån, damm, stenskärvor, grus, sand mm. Slangen har en lätt och flexibel konstruktion med mycket god slitstyrka. * 5 = starkast, flexiblast och tyngst. 16

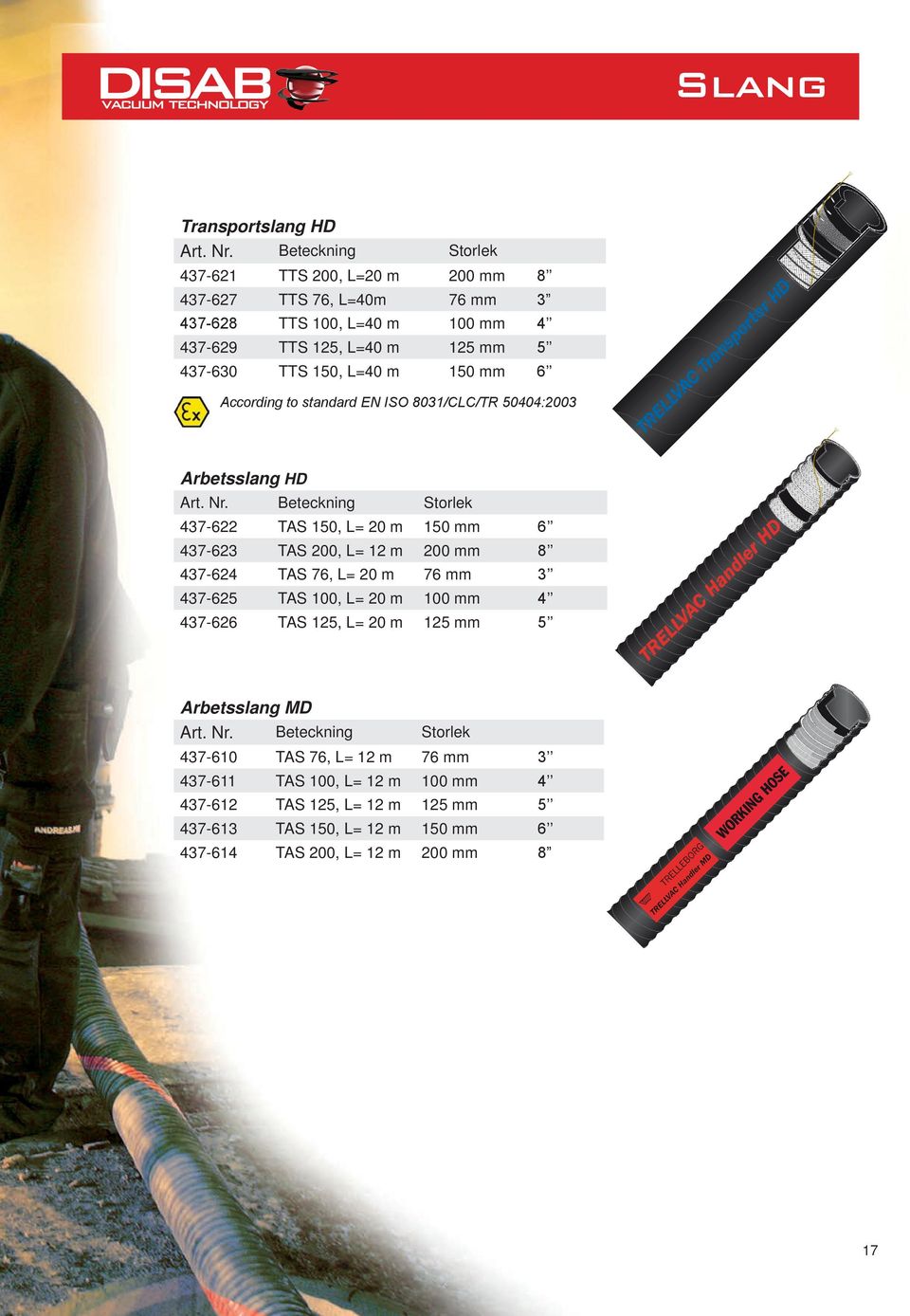

17 Slang Transportslang HD TTS 200, L=20 m 200 mm TTS 76, L=40m 76 mm TTS 100, L=40 m 100 mm TTS 125, L=40 m 125 mm TTS 150, L=40 m 150 mm 6 According to standard EN ISO 8031/CLC/TR 50404:2003 Arbetsslang HD TAS 150, L= 20 m 150 mm TAS 200, L= 12 m 200 mm TAS 76, L= 20 m 76 mm TAS 100, L= 20 m 100 mm TAS 125, L= 20 m 125 mm 5 Arbetsslang MD TAS 76, L= 12 m 76 mm TAS 100, L= 12 m 100 mm TAS 125, L= 12 m 125 mm TAS 150, L= 12 m 150 mm TAS 200, L= 12 m 200 mm 8 17

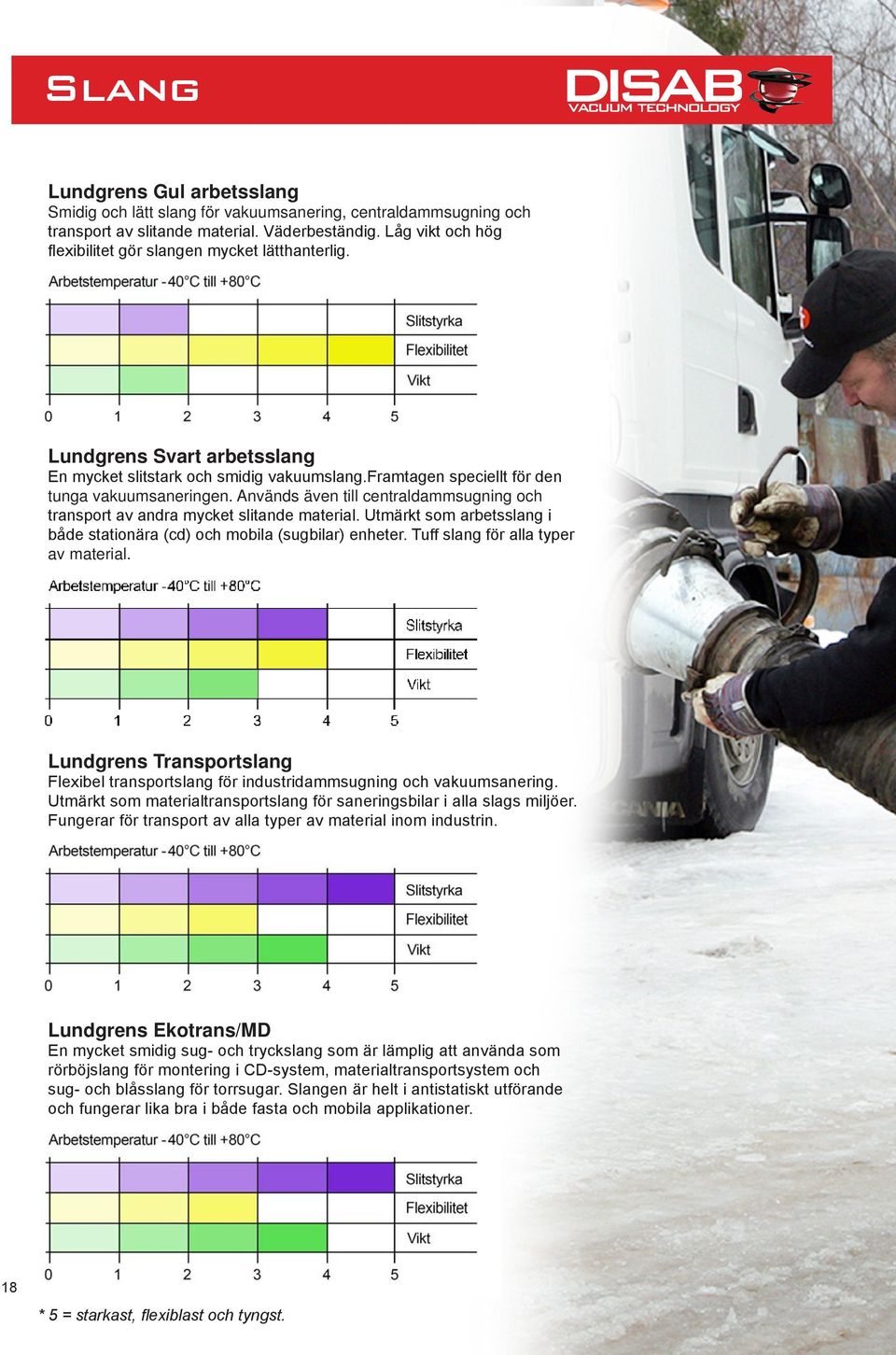

18 Slang Lundgrens Gul arbetsslang Smidig och lätt slang för vakuumsanering, centraldammsugning och transport av slitande material. Väderbeständig. Låg vikt och hög flexibilitet gör slangen mycket lätthanterlig. Lundgrens Svart arbetsslang En mycket slitstark och smidig vakuumslang.framtagen speciellt för den tunga vakuumsaneringen. Används även till centraldammsugning och transport av andra mycket slitande material. Utmärkt som arbetsslang i både stationära (cd) och mobila (sugbilar) enheter. Tuff slang för alla typer av material. Lundgrens Transportslang Flexibel transportslang för industridammsugning och vakuumsanering. Utmärkt som materialtransportslang för saneringsbilar i alla slags miljöer. Fungerar för transport av alla typer av material inom industrin. Lundgrens Ekotrans/MD En mycket smidig sug- och tryckslang som är lämplig att använda som rörböjslang för montering i CD-system, materialtransportsystem och sug- och blåsslang för torrsugar. Slangen är helt i antistatiskt utförande och fungerar lika bra i både fasta och mobila applikationer. 18 * 5 = starkast, flexiblast och tyngst.

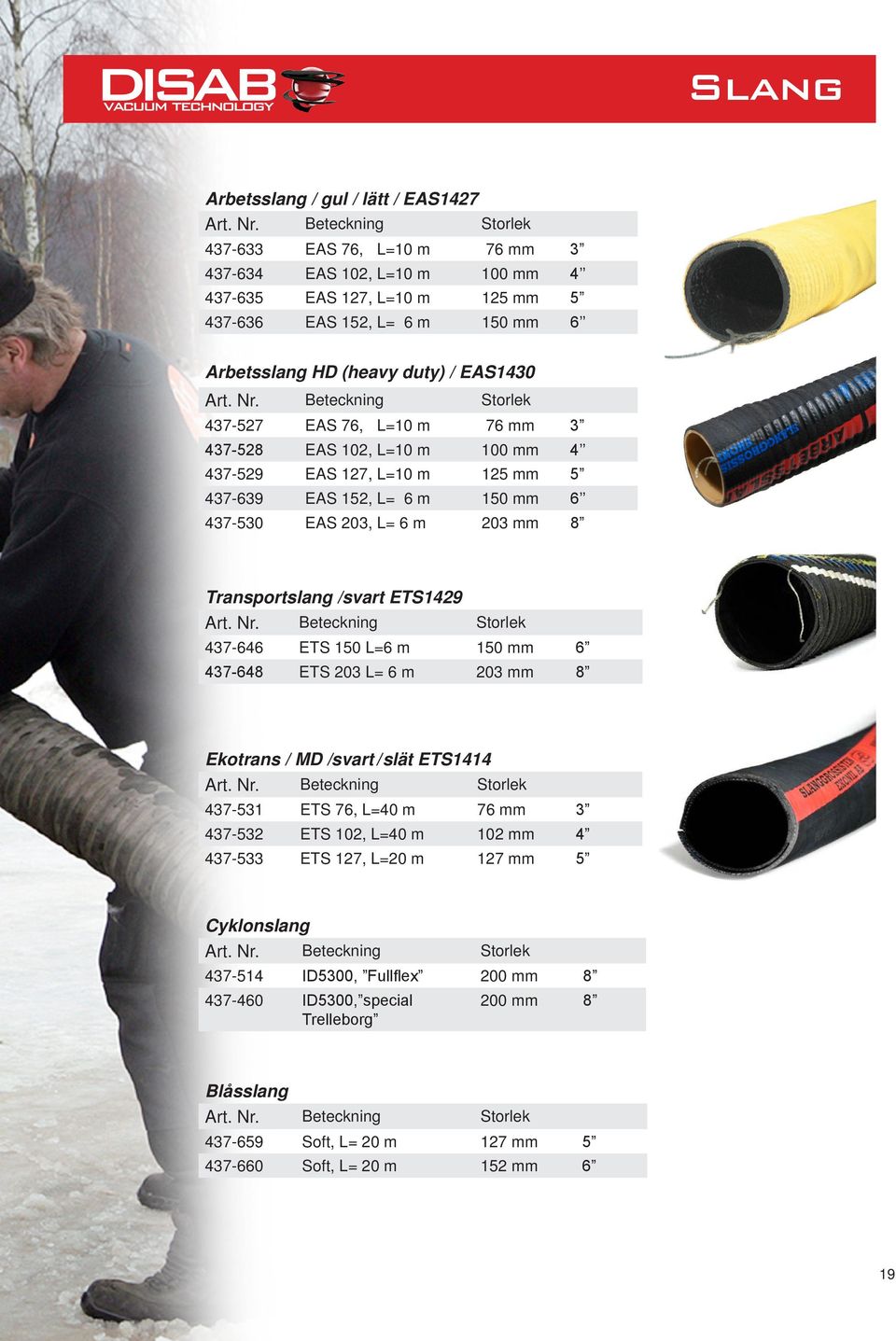

19 Slang Arbetsslang / gul / lätt / EAS EAS 76, L=10 m 76 mm EAS 102, L=10 m 100 mm EAS 127, L=10 m 125 mm EAS 152, L= 6 m 150 mm 6 Arbetsslang HD (heavy duty) / EAS EAS 76, L=10 m 76 mm EAS 102, L=10 m 100 mm EAS 127, L=10 m 125 mm EAS 152, L= 6 m 150 mm EAS 203, L= 6 m 203 mm 8 Transportslang /svart ETS ETS 150 L=6 m 150 mm ETS 203 L= 6 m 203 mm 8 Ekotrans / MD /svart /slät ETS ETS 76, L=40 m 76 mm ETS 102, L=40 m 102 mm ETS 127, L=20 m 127 mm 5 Cyklonslang ID5300, Fullflex 200 mm ID5300, special Trelleborg 200 mm 8 Blåsslang Soft, L= 20 m 127 mm Soft, L= 20 m 152 mm 6 19

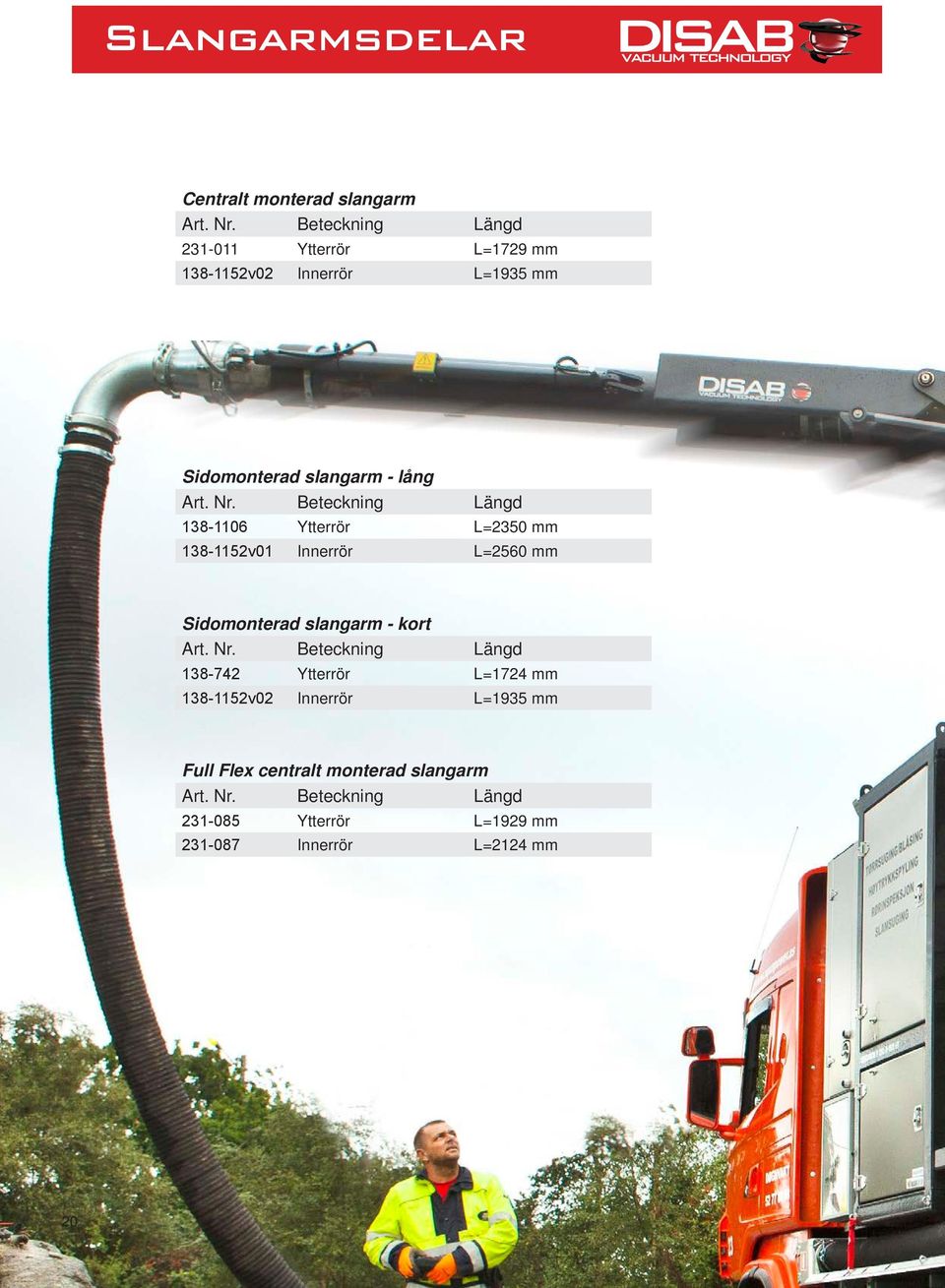

20 Slangarmsdelar Centralt monterad slangarm Art. Nr. Beteckning Längd Ytterrör L=1729 mm v02 Innerrör L=1935 mm Sidomonterad slangarm - lång Art. Nr. Beteckning Längd Ytterrör L=2350 mm v01 Innerrör L=2560 mm Sidomonterad slangarm - kort Art. Nr. Beteckning Längd Ytterrör L=1724 mm v02 Innerrör L=1935 mm Full Flex centralt monterad slangarm Art. Nr. Beteckning Längd Ytterrör L=1929 mm Innerrör L=2124 mm 20

21 Slangarmsdelar Tillval till slangarm Art. Nr. Beteckning Grenskydd inloppslåda slangarm Inlopp Art. Nr. Beteckning Rörböj med fläns 8, förstärkt Inloppslåda med slitplåt Slitdelar till

22 22 Filter

23 Filter Filter Art. Nr Benämning Materialtyp Aggregat Antal Filterpåse DISAB Spark Solution st Filterpåse DISAB Dry Solution st Filterpåse DISAB Gore-Tex Membrane Solution st Filterpåse DISAB Moister Solution st Filterpåse DISAB Spark Solution 32XX 32 st Filterpåse DISAB Dry Solution 32XX 32 st Filterpåse DISAB Gore-Tex Membrane Solution 32XX 32 st Filterpåse DISAB Moister Solution 32XX 32 st Filterpåse DISAB Dry Solution st Filterpåse DISAB Gore-Tex Membrane Solution st Filterpåse DISAB Gore-Tex Antistatic Solution st Filterpåse DISAB Moister solution st Filterpåse DISAB Gore-Tex Membrane Solution st Filterpåse DISAB Dry Solution st Filterpåse DISAB Moister solution st Slangfilter DISAB Dry Solution 70 st Slangfilter DISAB Spark Solution 70 st Slangfilter DISAB Gore-Tex Membrane Solution 70 st Slangfilter DISAB Dry Antistatic Solution 70 st Slangfilter DISAB Gore-Tex Antistatic Solution 70 st Slangfilter DISAB Moisture 70 st Går att beställa i andra dimensioner och material. Luftfilter Art. Nr. Beteckning Typ Användningsområde Säk./Kylluftsfilter P210/DECO Säk./Kylluftsfilter LN Säk./Kylluftsfilter P210/DECO Säk./Kylluftsfilter/Hepa10 P210/DECO Asbest Säk./Kylluftsfilter/Hepa10 LN200 Asbest Säk./Kylluftsfilter/Hepa13 P210/DECO PCB 23

24 Filter Filterkassett -1812, DECO Art.Nr. Beteckning x 970 mm, galvaniserad x 970 mm, rostfritt stål Filterkassett -32xx Art.Nr. Beteckning x 900 mm, galvaniserad Filterkassett Art.Nr. Beteckning x 1100 mm, galvaniserad x 1110 mm, galvaniserad x 1100 mm, rostfritt stål x 1110 mm, rostfritt stål -1812, DECO, -32xx, -1513, Pxx Stödkorg för slangfilter Art. Nr. Beteckning Stödkorg, galvaniserad Stödkorg, rostfritt stål Diverse filter Filter för Volvo motor Art. Nr. Beteckning Huvudoljefilter Bränslefilter Filter för Caterpillar motor Förfilter Oljefilter Bränslefilter 24

25 Filter Hydraulikoljefilter Art. Nr. Beteckning Returfilterinsats MF Returfilter Ø 130xL Returfilter Ø 70xL Andningsfilter Tillbehör BigBag säck med fyllrör och tömrör - Volym 840 liter Bigbag säck standard* 90x90x114 cm * Vid volymbeställning, kontakta DISAB:s reservdelsförsäljning 25

26 26 Reservdelar mobil

27 Reservdelar mobil 27

28 Reservdelar Art.nr Arbetsstrålkastare Art.nr Batteri mercury Art.nr Kabelmanöver, 20m kabel Art.nr Sändare mercury Art.nr Tätningsmuff till nivåvakt ( ) Art.nr Jaguar radio, T70 Art.nr Fettpatron Art.nr Andningsfilter 28

29 Reservdelar Art.nr Motorolje filter CAT steg 2 Art.nr Vridspjäll PN10 DN150 Art.nr Magnetventil Art.nr Flänsring Art.nr Blockeringsventil Art.nr Cylinder Art.nr Paddelvakt torr (Samtliga artiklar finns i andra dimensioner och utförande) 29

30 30 Reservdelar industri

31 Reservdelar industri 31

32 Produkter Städsystem Lätt Sugrör integrerad böj Art.nr. 021 MA51 Slangmuff Art nr Golvmunstycke Art.nr

33 Produkter Suguttagsanslutning Art.nr Slang Vibraflex Art.nr

34 Produkter Städsystem Medium Sugböj förstärkt Art.nr. RS 31-50/F Slangmuff Art.nr Sugrör rakt 1,2 m Art.nr. RS 2-50/2 Golvmunstycke Silumin Art.nr. RS 4-50/40H 34

35 Produkter Suguttagsanslutning Art.nr Slang Tellatan Art.nr. RS 1-50 /PREAF 35

36 Produkter ECO DRIVE Automatisk reducering av motorvarvtal vid vakuumavlastning. Minskar det manuella handhavandet och optimerar bränsleförbrukning. 36

37 Produkter Fördelar: Bättre bränsleekonomi Större miljöhänsyn Ökar livslängden på dieselmotorn Stora fördelar med mindre manuella moment. 37

38 Produkter ECO FLOW Manuellt justerbar ventil som öppnar för läckluft vid sugning av lätta material. Optimerar luftflödet för det material som sugs just för tillfället och ger en bättre kontroll över arbetet. Fördelar: Materialet stannar lättare i tanken istället för att hamna i huvudfiltren Minskar bränsleförbrukningen Lägre arbetstemperatur Tidskrävande rengöring av filter minskar Bättre ekonomi ERGOVENTIL rekommenderas i kombination med ECO-FLOW 38

39 Produkter 39

40 Produkter Vibratorer Pneumatiska vibratorer för enklare tömning av tank. Får materialet i baklucka och filterkammare att släppa lättare. Fördelar: Minimerar behovet av manuell rengöring av svåråtkomliga utrymmen Ger en enklare rengöring av filterkammare. Driftsäkra, underhållsfria vibratorer som underlättar det dagliga arbetet. 40

41 Produkter Trycksättning av tank En smart lösning på problemet att tömma ut våta material eller fint pulver genom blåsaggregatet utan att blanda i luft. Blåsluften tillsätts i tanken över materialet. Fördelar: Våta material kan tömmas utan kondensering Fint pulver töms utan att damma Bättre kontroll över tömningshastighet 41

42 Produkter Förfiltersats Komplett sats förfilter för montering inne i tank vid sugning av lätta material såsom isolering, flis eller trossbotten. Gör att allt material stannar i tanken i stället för att täppa igen huvudfiltren. Fördelar: Lätta material stannar i tanken De tre filtren är lätta att rengöra eller byta inifrån tanken Ingen rengöring av huvudfilter behöver göras Ett smidigt sätt att slippa tidskrävande rengöring av huvudfilter när man hanterar lätta material. Förfiltersats rekommenderas i kombination med ECO-FLOW. 42

43 Produkter Uppgradering filtersystem Byte av huvudfilter från kassetter till moderna slangfilter. Mycket enklare vid byte av filter men underlättar också vid rengöring. Fördelar: Effektivare filterrensning Lättare filterbyte Ingen kontakt av smuts vid byte Lägre filterbelastning Inkluderar en komplett sats med botten- och topplåtar, spännbalkar, filter samt korgar. 43

44 Service Basic Service Att regelbundet göra underhållsservice på sitt DISAB-aggregat ökar livslängden på maskinen och risken för kostsamma stillestånd minskar. Du får också en rapport på den allmänna statusen på aggregatet. Omfattar: Oljebyten - Fördelningsväxellåda - vakuumpump - motor Byte av - Säkerhetsfilter - kylluftsfilter - luftfilter Byte av packningar i tank och filter Byte av - hydraulikfilter - pneumatikfilter Åtdragningsmoment fästelement Smörjpunkter Funktionskontroll Statusrapport 44

45 Service Extended Service En omfattande service som ger en mycket ingående uppfattning om aggregatets skick och som samtidigt ger ett effektivare aggregat och en ökad livslängd. Omfattar: Basic service (se separat beskrivning sid 44) Flödesmätning och kondition på vakuumpump Vibrationsmätning vakuumpump Vibrationsmätning fördelningsväxellåda Ljudmätning Kondition på tank Hydrauliska flödeskontroller Optimering och justeringar Statusrapport 45

46 Utbildning Learn to earn Grundutbildning för operatörer, arbetsledare och servicetekniker gällande säkerhet och ekonomi vid arbete med DISAB-aggregatet. Omfattar: Introduktion vakuumhantering, blåsning och teknik Tryck och hastigheter Operatörsinstruktioner Skötselinstruktioner Styrsystem Underhåll Säkerhet Ekonomi Utbildningen leder fram till ett certifikat som visar att operatören besitter kunskaper i att hantera ett DISAB-aggregat på ett säkert och ekonomiskt sätt. 46

47 anteckningar 47

48 DISAB VACUUM TECHNOLOGY AB tel: DISAB-TELLA AB industrial@disab.com DISAB UK Ltd +44(0) infouk@disab.com DISAB GmbH mobile@disab.com
