1 LUNDBERGS KATALOG trappmiljo.

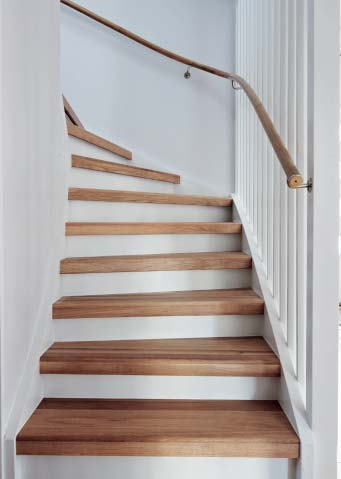

2 Renoveringstrappsteg MASSIVT TRÄ 15/12/8 MM OCH LAMINAT 9 MM Renovera med Lundbergs trapprenoveringssteg och din trappa blir som ny! Mät, såga till och limma fast stegen på den gamla stegytan. Oavsett om du har en öppen eller stängd, rak eller svängd trappa så har vi den enkla lösningen. - Plansteg i 15 mm massiv helstavlimmad och grundoljad ek med en rundare radie av trappnosen. - Plansteg 15 mm med 2 mm grundoljad valnötsfanér med kärna av 13 mm kryssfanér. - Plansteg 15 mm med 2 mm lackad lönnfanér med kärna av 13 mm fingerskarvad lönn. - Plansteg i 12 mm massiv stavlimmad och grundoljad ek, med en skarpare radie av trappnosen. - Plansteg i 8 mm massiv helstavlimmad och grundoljad ek och ask. Obehandlad som beställningsvara. - Plansteg i 9 mm med laminat i fyra olika dekorer som är underhållsfria. - Vilplan - lösningar för renovering av vilplan finns för 8 resp. 12 mm samt 15 mm ek - Smarta tillbehör för enkel montering med proffsigt resultat. Gå in på och se vår instruktionsfilm! MASSIV HELSTAVLIMMAD EK Grundoljad 15 mm ek MASSIV STAVLIMMAD EK Grundoljad 12 mm ek Monteringsanvisning hittar du på Renovering av trappsteg och vilplan RENOVERING AV VILPLAN FÖR VILPLAN För renovering av vilplan i trappa med helstavsutseende. Trappnosen är universal med fasad kant vilket möjliggör renovering av både 8 och 15 mm trappsteg med helstavsutseende. Parkettbrädorna är mikrofasade för bästa passform. Efter montering slutbehandlas produkten med golvolja. Helstav lamellparkett 13,5 mm ek Vilplan/fabrikslimmad trappnos 1 st, 2000x165x45 Parkettbrädor, 2 st 2200x180x13,5 obehandlad ek, i förp. om 1,92m² Vilplan/fabrikslimmad trappnos 1 st, 2000x165x45 Parkettbrädor, 2 st 2200x180x13,5 obehandlad ek, i förp. om 1,13m² Parkettbräda, obehandlad ek, i förp. om 0,39m² 2200x180x13,5 För renovering av vilplan i trappa med stavparkettutseende Massiv obehandlad 16 mm ek Ekstavparkett StairFix obehandlad ek 16 mm, i förp. om 1m² 408x Trappnos StairFix obehandlad ek 1300x61x Limspridare (för korrekt applicering av monteringslim)

3 RENOVERINGSTRAPPSTEG MASSIV HELSTAVLIMMAD EK Grundoljad 15 mm ek L x B x T Plansteg StairFix grundoljad ek 1000x307x Plansteg StairFix grundoljad ek 1300x370x Plansteg StairFix grundoljad ek 1450x437x Plansteg dubbelt StairFix grundoljad ek 1600x574x Bakkantslist StairFix grundoljad ek 1300x70x Bakkantslist StairFix grundoljad ek 1600x70x Sättsteg StairFix grundoljad ek 1300x160x Sättsteg StairFix grundoljad ek 1600x160x Skarvdel StairFix grundoljad ek 1300x200x15 MASSIV STAVLIMMAD EK Grundoljad 12 mm ek Plansteg StairFix grundoljad ek 1000x307x Plansteg StairFix grundoljad ek 1300x370x Plansteg StairFix grundoljad ek 1450x437x Plansteg dubbelt StairFix grundoljad ek 1600x574x Bakkantslist StairFix grundoljad ek 1300x70x Bakkantslist StairFix grundoljad ek 1600x70x Sättsteg StairFix grundoljad ek 1300x160x Sättsteg StairFix grundoljad ek 1600x160x Skarvdel StairFix grundoljad ek 1300x200x12 Monteringslist ingår i förpackningen. VALNÖT Grundoljad 2 mm valnötsfanér med kärna av 13 mm kryssfanér Plansteg StairFix grundoljad valnötsfanér 1000x307x Plansteg StairFix grundoljad valnötsfanér 1300x370x Plansteg StairFix grundoljad valnötsfanér 1450x437 x Plansteg dubbelt StairFix grundoljad valnötsfanér 1600x574x Bakkantslist StairFix grundoljad valnötsfanér 1300x70x Bakkantslist StairFix grundoljad valnötsfanér 1600x70x Sättsteg StairFix grundoljad valnötsfanér 1300x160x Sättsteg StairFix grundoljad valnötsfanér 1600x160x Skarvdel StairFix grundoljad valnötsfanér 1300x200x15 LÖNN Lackad (halvmatt) 2 mm lönnfanér med kärna av 13 mm fi ngerskarvad lönn Plansteg StairFix lackad lönnfanér 1000x307x Plansteg StairFix lackad lönnfanér 1300x370x Plansteg StairFix lackad lönnfanér 1450x437x Plansteg dubbelt StairFix lackad lönnfanér 1600x574x Bakkantslist StairFix lackad lönnfanér 1300x70x Bakkantslist StairFix lackad lönnfanér 1600x70x Sättsteg StairFix lackad lönnfanér 1300x160x Sättsteg StairFix lackad lönnfanér 1600x160x Skarvdel StairFix lackad lönnfanér 1300x200x Sättsteg StairFix vitlackad mdf, färgkod: NCS S0502Y 1300x160x Sättsteg StairFix vitlackad mdf, färgkod: NCS S0502Y 1600x160x10

4 RENOVERINGSTRAPPSTEG RENOVERINGSTRAPPSTEG I LAMINAT Trappsteg i laminat med kärna i mdf i fyra olika dekorer. Finns i två längder och passar den lite mindre trappan i privat bostadsmiljö. EK/med kärna i MDF L x B x T Plansteg StairFix 1000x305x Plansteg StairFix 1300x368x Sättsteg StairFix (ek/vit) 1300x200x Bakkantslist StairFix 1300x70x10 SILVERGRÅ EK/med kärna i MDF Plansteg StairFix 1000x305x Plansteg StairFix 1300x368x Sättsteg StairFix (silvergrå ek/vit) 1300x200x Bakkantslist StairFix 1300x70x10 VIT/med kärna i MDF Färgkod: NCS S0502Y Plansteg StairFix 1000x305x Plansteg StairFix 1300x368x Sättsteg StairFix (ek/vit) 1300x200x Sättsteg StairFix (silvergrå ek/vit) 1300x200x Sättsteg StairFix (wenge/vit) 1300x200x Bakkantslist StairFix 1300x70x10 WENGE/med kärna i MDF Plansteg StairFix 1000x305x Plansteg StairFix 1300x368x Sättsteg StairFix (wenge/vit) 1300x200x Bakkantslist StairFix 1300x70x10 TILLBEHÖR B A. Parkettkitt ekfärgad A B. Trappstegsmätare plast C. Trappstegsmätare metall C D. Lamellkex H9 38x12x3 E D E. Monteringslim MS Polymer 290 ml Innehåller inga lösningsmedel utan är till 100% lim och härdar med hjälp av fukt i omgivningen. F F. Halkskyddstejp, transparent, för säkrare fotfäste 4570x G. Slip-kit till olja G H. Golvolja Tilja 1 liter H I J I. Oljevax-kit Supercote Oljevax-spray Supercote 0,25 l, slipnylon grått och vitt, slipsvamp samt trasa J. Limspridare

5 RENOVERINGSTRAPPSTEG Samtliga plansteg i Stepkit-sortimentet har trappnos monterad på båda långsidorna vilket gör att ett plansteg normalt räcker till två trappsteg. Stegen levereras grundoljade från fabrik men kan även levereras obehandlade för annan ytbehandling. Materialet till Stepkit-stegen är resultatet av en jämn sortering och selektering. MASSIV HELSTAVLIMMAD EK Grundoljad 8 mm ek L x B x T E-90 Plansteg dubbelt Stepkit grundoljad ek 900x590x8 E-100 Plansteg dubbelt Stepkit grundoljad ek 1000x590x8 E-120 Plansteg dubbelt Stepkit grundoljad ek 1200x590x8 E-150 Plansteg dubbelt Stepkit grundoljad ek 1500x590x8 E-180 Plansteg dubbelt Stepkit grundoljad ek 1800x590x8 BE-90 Bakkantlist Stepkit grundoljad ek 900x60x14 BE-100 Bakkantlist Stepkit grundoljad ek 1000x60x14 BE-120 Bakkantlist Stepkit grundoljad ek 1200x60x14 BE-150 Bakkantlist Stepkit grundoljad ek 1500x60x14 BE-180 Bakkantlist Stepkit grundoljad ek 1800x60x14 SE-90 Sättsteg Stepkit grundoljad ek 900x170x8 SE-100 Sättsteg Stepkit grundoljad ek 1000x170x8 SE-120 Sättsteg Stepkit grundoljad ek 1200x170x8 SE-150 Sättsteg Stepkit grundoljad ek 1500x170x8 SE-180 Sättsteg Stepkit grundoljad ek 1800x170x Sättsteg StairFix vitlackad MDF, färgkod: NCS S0502Y 1300x160x Sättsteg StairFix vitlackad MDF, färgkod: NCS S0502Y 1600x160x Sättsteg Stairfi x vitlackad MDF, färgkod: NCS S0502Y 1800x160x10 MASSIV HELSTAVLIMMAD ASK Grundoljad 8 mm ask (beställningsvara, ca 3 veckors leveranstid) A-90 Plansteg dubbelt Stepkit grundoljad ask 900x590x8 A-100 Plansteg dubbelt Stepkit grundoljad ask 1000x590x8 A-120 Plansteg dubbelt Stepkit grundoljad ask 1200x590x8 A-150 Plansteg dubbelt Stepkit grundoljad ask 1500x590x8 A-180 Plansteg dubbelt Stepkit grundoljad ask 1800x590x8 BA-90 Bakkantlist Stepkit grundoljad ask 900x60x14 BA-100 Bakkantlist Stepkit grundoljad ask 1000x60x14 BA-120 Bakkantlist Stepkit grundoljad ask 1200x60x14 BA-150 Bakkantlist Stepkit grundoljad ask 1500x60x14 BA-180 Bakkantlist Stepkit grundoljad ask 1800x60x14 SA-90 Sättsteg Stepkit grundoljad ask 900x170x8 SA-100 Sättsteg Stepkit grundoljad ask 1000x170x8 SA-120 Sättsteg Stepkit grundoljad ask 1200x170x8 SA-150 Sättsteg Stepkit grundoljad ask 1500x170x8 SA-180 Sättsteg Stepkit grundoljad ask 1800x170x Sättsteg StairFix vitlackad MDF, färgkod: NCS S0502Y 1300x160x Sättsteg StairFix vitlackad MDF, färgkod: NCS S0502Y 1600x160x Sättsteg Stairfi x vitlackad MDF, färgkod: NCS S0502Y 1800x160x10

6 RENOVERINGSTRAPPSTEG MASSIV HELSTAVLIMMAD EK Obehandlad 8 mm ek (beställningsvara, ca 3 veckors leveranstid) L x B x T EO-90 Plansteg dubbelt Stepkit obehandlad ek 900x590x8 EO-100 Plansteg dubbelt Stepkit obehandlad ek 1000x590x8 EO-120 Plansteg dubbelt Stepkit obehandlad ek 1200x590x8 EO-150 Plansteg dubbelt Stepkit obehandlad ek 1500x590x8 EO-180 Plansteg dubbelt Stepkit obehandlad ek 1800x590x8 BEO-90 Bakkantlist Stepkit obehandlad ek 900x60x14 BEO-100 Bakkantlist Stepkit obehandlad ek 1000x60x14 BEO-120 Bakkantlist Stepkit obehandlad ek 1200x60x14 BEO-150 Bakkantlist Stepkit obehandlad ek 1500x60x14 BEO-180 Bakkantlist Stepkit obehandlad ek 1800x60x14 SEO-90 Sättsteg Stepkit obehandlad ek 900x170x8 SEO-100 Sättsteg Stepkit obehandlad ek 1000x170x8 SEO-120 Sättsteg Stepkit obehandlad ek 1200x170x8 SEO-150 Sättsteg Stepkit obehandlad ek 1500x170x8 SEO-180 Sättsteg Stepkit obehandlad ek 1800x170x Sättsteg StairFix vitlackad MDF, färgkod: NCS S0502Y 1300x160x Sättsteg StairFix vitlackad MDF, färgkod: NCS S0502Y 1600x160x Sättsteg Stairfi x vitlackad MDF, färgkod: NCS S0502Y 1800x160x10 MASSIV HELSTAVLIMMAD ASK Obehandlad 8 mm ask (beställningsvara, ca 3 veckors leveranstid) AO-90 Plansteg dubbelt Stepkit obehandlad ask 900x590x8 AO-100 Plansteg dubbelt Stepkit obehandlad ask 1000x590x8 AO-120 Plansteg dubbelt Stepkit obehandlad ask 1200x590x8 AO-150 Plansteg dubbelt Stepkit obehandlad ask 1500x590x8 AO-180 Plansteg dubbelt Stepkit obehandlad ask 1800x590x8 BAO-90 Bakkantlist Stepkit obehandlad ask 900x60x14 BAO-100 Bakkantlist Stepkit obehandlad ask 1000x60x14 BAO-120 Bakkantlist Stepkit obehandlad ask 1200x60x14 BAO-150 Bakkantlist Stepkit obehandlad ask 1500x60x14 BAO-180 Bakkantlist Stepkit obehandlad ask 1800x60x14 SAO-90 Sättsteg Stepkit obehandlad ask 900x170x8 SAO-100 Sättsteg Stepkit obehandlad ask 1000x170x8 SAO-120 Sättsteg Stepkit obehandlad ask 1200x170x8 SAO-150 Sättsteg Stepkit obehandlad ask 1500x170x8 SAO-180 Sättsteg Stepkit obehandlad ask 1800x170x Sättsteg StairFix vitlackad MDF, färgkod: NCS S0502Y 1300x160x Sättsteg StairFix vitlackad MDF, färgkod: NCS S0502Y 1600x160x Sättsteg Stairfi x vitlackad MDF, färgkod: NCS S0502Y 1800x160x10 TILLBEHÖR Trappstegsmätare plast Oljevax-kit Supercote Oljevax-spray Supercote 0,25 l, slipnylon grått och vitt, slipsvamp samt trasa Hårdvaxolja natur 1 l

7 Att tänka på - i samband med köp MÄTNING Mät upp din trappa steg för steg och fyll i tabellen nedan. Glöm inte att även mäta upp bakkantslist om du har en öppen trappa eller sättsteg om du har en stängd trappa. Välj träslag/färg och fyll sedan i antalet steg och tillbehör i tabellen. För bästa slutresultat, var noggrann när du mäter din trappa. Planstegets djupmått i broschyren är mätt från stegets insida. LAGRING OBS! Trästegen ska lagras i rumstemperatur minst 48 timmar innan montering. Undvik att lagra trappstegen på golvvärme. Förpackningen ska inte brytas förrän i omedelbar anslutning till montering. Den relativa luftfuktigheten (RF) ska ligga i intervallet 30-60% och temperaturen ska vara minst 20 C före, under och efter monteringen. GRUNDARBETE? MONTERING? SKÖTSEL? Du hittar mer information på vår hemsida. Här nedan är en länk till vår instruktionsfi lm för monteringen! Foto: Martin Eikwall Bakkantslistens/Sättstegets längd Stegytans djup Stegytans längd Mät noga och fyll i nedan! Så här mäter du stegytans längd och djup på de snedskurna stegen om du har en svängd trappa. Steg nr Stegytans längd (mm) Stegytans djup (mm) Bakkantlist (mm) Sättsteg (mm) Kommentar övrigt

8 Trappräcke FLEXIBLA TRAPPRÄCKESSYSTEM - OBEHANDLAD EK, OBEHANDLAD OCH VITLACKAD FURU SAMT VITLACKAD MDF Välj våra färdiga trappräckeskoncept; Stockholm, Oslo, Helsinki, New York eller kombinera ihop ditt eget trappräcke. Vi har ett brett sortiment klassiska och moderna produkter som förnyar din trappmiljö! Största föreskrivna avstånd mellan räckespelarna=100 mm. Vid montering på plant golv är lägsta föreskrivna höjd=1100 mm. Vid montering i trappa är lägsta föreskrivna höjd =900 mm. Källa: Boverket (BFS 2008:6) Monteringsanvisning hittar du på New York ek Stockholm vitlackad MDF New York vitlackad MDF Helsinki vitlackad furu (finns även obehandlad) Oslo obehandlad furu (på bilden vitmålad) Metallräcke Ekerö

9 TRAPPRÄCKE NEW YORK/EK OCH VIT MDF Färgkod vitlackerad MDF: NCS S0502Y glans Räckespelare 86 aluminium, 2-pack (fot 50x22) L 782 Ø Räckespelare 87 aluminium, 2-pack (fot 50x22) L 1005 Ø Räckespelare 84 vit, 2-pack (fot 50x22) L 782 Ø Räckespelare 85 vit, 2-pack (fot 50x22) L 1005 Ø Räckespelare 92 svart, 2-pack (fot 50x22) L 782 Ø Räckespelare 93 svart, 2-pack (fot 50x22) L 1005 Ø Överliggare/Handledare 88 vitlackad MDF 2300x50x Överliggare/Handledare 89 obehandlad ek 2300x50x Underliggare 90 vitlackad MDF 2300x50x Underliggare 91 obehandlad ek 2300x50x Ändstolpe 96 vitlackad MDF 1200x66x Ändstolpe 97 obehandlad ek 1200x66x Käppskruv 54 används vid montering av stolpe L 160 Ø Monteringsbleck 98 silver, 1 par 90x16x2 Monteringsanvisning följer med räckespelarna STOCKHOLM/VIT MDF Montera överliggare i ek eller vitlackad MDF Färgkod vitlackerad MDF: NCS S0502Y glans Räckespelare 57 vitlackad MDF, 4-pack 950x41x41 (montering i underliggare) Räckespelare 58 vitlackad MDF, 4-pack 1140x41x41 (utanpåliggande montering) Överliggare 59 obehandlad ek (monterings- och täcklist ingår) 2000x60x Överliggare 80 vitlackad MDF (monterings- och täcklist ingår) 2000x60x Underliggare 81 vitlackad MDF (monterings- och täcklist ingår) 2000x120x Ändstolpe 82 vitlackad MDF 1215x135x Stolplock 83 vitlackad MDF 180x180x Käppskruv 54 används vid montering av stolpe L 160 Ø Monteringsbleck 55 svart, 1 par 110x16x2 Monteringsanvisning följer med räckespelarna

10 TRAPPRÄCKE HELSINKI/OBEH. OCH VITLACKAD FURU Färgkod vitlackerad MDF: NCS S0502Y glans Räckespelare 52 obehandlad furu, 4-pack (mont. i underliggare) 1030x41x Räckespelare 20 vitlackad furu, 4-pack (mont. i underliggare) 1030x41x Räckespelare 53 obehandlad furu, 4-pack (utanpåliggande mont.) 1140x41x Räckespelare 21 vitlackad furu, 4-pack (utanpåliggande mont.) 1140x41x41 Finns i både obehandlad och vitlackad furu! Överliggare 46 obehandlad furu (monterings- och täcklist ingår) 2300x70x Överliggare 22 vitlackad furu (monterings- och täcklist ingår) 2300x70x Underliggare 47 obehandlad furu (monterings- och täcklist ingår) 2300x65x Underliggare 23 vitlackad furu (monterings- och täcklist ingår) 2300x65x Lång ändstolpe 36 obehandlad furu 2500x86x Lång ändstolpe 24 vitlackad furu 2500x86x Ändstolpe 37 obehandlad furu 1150x86x Ändstolpe 25 vitlackad furu 1150x86x Lock 38 obehandlad furu 106x Lock 26 vitlackad furu 106x Käppskruv 54 används vid montering av stolpe L 160 Ø Monteringsbleck 55 svart, 1 par 110x16x Tak och golvkloss 56 obehandlad furu 92x92x Tak och golvkloss 27 vitlackad furu 92x92x35 Monteringsanvisning följer med räckespelarna. OSLO/OBEHANDLAD FURU Räckespelare 49 obehandlad furu, 4-pack 1030x41x41 (montering i underliggare) Räckespelare 51 obehandlad furu, 4-pack 1140x41x41 (utanpåliggande montering) Överliggare 46 obehandlad furu (monterings- och täcklist ingår) 2300x70x Underliggare 47 obehandlad furu (monterings- och täcklist ingår) 2300x65x Ändstolpe 31 obehandlad furu 1200x86x Ändstolpe 43 obehandlad furu 1200x86x Förlängningsdel 44 obehandlad furu 1500x86x Knopp 35 obehandlad furu Ø 80x Käppskruv 54 används vid montering av stolpe L 160 Ø Monteringsbleck 55 svart, 1 par 110x16x Tak och golvkloss 56 obehandlad furu 92x92x35 Monteringsanvisning följer med räckespelarna COPENHAGEN/OBEHANDLAD FURU Spaljéspjäla 02 obehandlad furu 2500x60x Över- och underliggare 04 obehandlad furu 2500x80x30 04 Obehandlad furu - på bilden svartmålat! Ändstolpe 08 obehandlad furu 2500x60x60

11 LEDSTÅNG, HANDLEDARE OCH TILLBEHÖR LEDSTÅNG Ledstång 16 massiv mattlackad ek L 2300 Ø Ledstång 75 värmebehandlad björk L 2300 Ø Ledstång 17 lackad björk L 2300 Ø Ledstång 25 aluminium L 2700 Ø Ledstång 37 borstad aluminium L 2700 Ø HANDLEDARE Handledare 07 massiv mattlackad ek 2300x30x Handledare 09 massiv mattlackad ek 2300x30x Handledare 70 vitlackad furu 2300x30x Handledare 10 obehandlad furu 2300x30x Handledare 12 obehandlad furu 2300x50x Handledare/Överliggare 88 vitlackad MDF 2300x50x Handledare/Överliggare 89 obehandlad ek 2300x50x Handledare 28 aluminium 2700x27x Handledare 29 vitlackad aluminium 2700x27x Handledare 30 svartlackad aluminium 2700x27x SKARVDEL Skarv/Vinkel 22 aluminium, vridbar Ø Skarv/Vinkel 23 vitlackad aluminium, vridbar Ø Skarv/Vinkel 23 borstad aluminium, vridbar Ø BESLAG TILL HANDLEDARE Ledstångsbeslag 25 mässingsfärgad Ledstångsbeslag 27 mattlackad silver ÄNDKNOPP Ändknopp 14 massiv mattlackad ek Ø 48x Ändknopp 67, svartlackad metall, 1 par Ø 48x Ändknopp 13 lackad björk, 1 par Ø 52x Ändknopp 19 aluminium Ø 45x Ändknopp 50 borstad aluminium Ø 45x Ändknopp 34 aluminium 10x27x Ändknopp 35 vitlackad aluminium 10x27x Ändknopp 36 svartlackad aluminium 10x27x LEDSTÅNGSKROK Ledstångskrok 26 mässingsfärgad Ledstångskrok 28 mattlackad silver HBRG Ledstångskrok rund guldfärgad HBRS Ledstångskrok rund silverfärgad Ledstångskrok 31 aluminium, 1 par Ledstångskrok 739 aluminium, 1 par Ledstångskrok 740 borstad aluminium, 1 par Ledstångskrok 742 borstad aluminium, 1 par Ledstångskrok 743 brons, 1 par Ledstångskrok 744 svart, 1 par Ledstångshållare, borstad aluminium, 1 par HBRG HBRS

12 Trappgrindar Tested and approved EN1930:2011 SÄKERHET OCH TRYGGHET I VARDAGEN TRAPPGRINDAR TRAPPGRINDAR Trappgrind Stadig, lackad bok x720 Skruvmonterad. Breddintervall mm Trappgrind Stadig, vit metall x720 Skruvmonterad. Breddintervall mm Trappgrind Modig, svart metall x730 Tryckmonterad. Breddintervall mm. Med 1 förlängare mm Med 2 förlängare mm Med 3 förlängare mm Trappgrind Trofast, vit metall x730 Tryckmonterad. Breddintervall mm. Med 1 förlängare mm Med 2 förlängare mm Med 3 förlängare mm TILLBEHÖR Passar till grindarna Modig och Trofast Förlängning, 2-pack, vit Förlängning, 2-pack, svart Förlängning, 1-pack, vit Förlängning, 1-pack, svart Art nr , SE,
