5 Innehåll FLÄKTAR OCH MOTORER Axialfläktar 8 Axialfläktar HEF 16 Axialfläktar LP 30 Axialfläktar RE 34 Centrifugalfläktar 64 Tvärströmsfläktar 72 Kompaktfläktar AC 80 Kompaktfläktar DC 92 Dubbelsugande radialfläktar 114 Universalmotorer Serie N 116 Fläktmotor Serie N 118 Enkel- och dubbelaxliga motorer 122 VVS Injusteringsventil FlowGuard 206 Injusteringsventil FlowGuard OL 208 Motorkulventiler 210 Kulventiler 216 Pumpkopplingar 222 Avluftningsventiler 224 Säkerhetsventiler 226 Backventiler med lock 228 Backventiler 230 Smutsfilter 232 Flödesvakter 234 Expansionskärl 236 Slangar 238 KYLA Fläktförångare BHP-BHS-SHP-SHS-SHF 128 Fläktförångare EVS 130 Luftkylda kondensorer i stål 132 Luftkylda kondensorer CAVF 136 Lamellelement 139 Kompressorer R404A - R407C 142 Kompressorer R134a 146 Luftkylda aggregat 150 Dubbelpressostater DNS 154 Enkelpressostater SNS-HNS 156 Pressostater KP 158 Pressostater fasta 160 Vattensparventiler 166 Tryckgivare vägsventiler 170 Magnetventiler NEV-VPV 174 Magnetventiler EVR 176 Backventiler BCV 178 Termostatiska expansionsventiler 180 Elektroniska expansionsventiler 182 Torkfilter 184 Torkfilter/Servicetorkare 186 Ackumulatorer 188 Synglas med fuktindikator 190 Kapillärrör 192 Schraderventiler 194 Vibrationsdämpare 196 Kyl- och avfrostningskontroller 198 Elektronisk avfrostningsur typ DDE 202 KOPPLINGAR OCH INSTALLATIONSMATERIEL Installationsmateriel 246 Isolerade kylkopparrör 250 Kylkopparrör 252 NC-kopplingar 254 Klämringskopplingar 260 Presskopplingar 268 PE-kopplingar 278 Lödrördelar, kyla 282 Skruvrördelar, kyla 292

6

7 FLÄKTAR OCH MOTORER

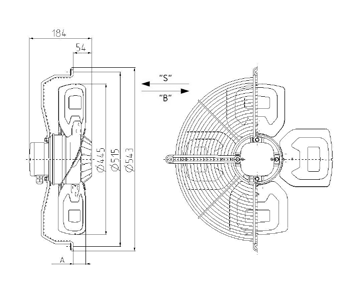

8 Axialfläktar Axialfläktar med elektronisk styrning Produktdata Fläktar med elektroniskt kommuterad ytterrotormotor: Hög verkningsgrad vid alla varvtal. Inställning av varvtal med linjär ingång (0-10V) eller med pulsbreddsmodulering (PWM). Avsedda både för analog och digital ingång. Justering av analog ingång för att passa i kundens applikation. Alla justeringar kan göras med PC eller fås fabriksinställda. Låg ljudeffektsnivå i hela varvtalsområdet. Integrerat EMC-filter. Diameter från ø250 mm till ø500 mm. Termiskt motorskydd, isolationsklass F och skyddsklass IP44. Exempel på kod för axialfläkt med EC-motor R09R-3530HS-ECM-4200 R09 Typ av ytterrotormotor R Utförande E = utan fläktgaller R = med fläktgaller P = med fläktgaller och väggplåt 35 Fläktdiameter x 10 (exakt diameter framgår på ritningar) 30H Vingens skränkning och typ (30 och HEF-vinge) S Luftriktning (S = Sugande, B = Blåsande) EC Fläkt med EC-motor M Elektrisk anslutning (M = enfas, T = trefas) 42 Motorns statorhöjd 00 Motorkombination, elektriskt utförande, mjukvara 8

9 300 mm axialfläkt med EC-motor Benämning Spänning Märkeffekt Varvtal Märkström Temp.område R09R-3030HS-ECM V 50/60Hz 140W 1950 min -1 1,2A -30 till +65 C Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt 73dB(A) vid 1950 min-1 Kabel F IP44 3,2 kg Axialfläktar min-1 / Ua = 10V 1170min-1 / Ua=6V 1560min-1 / Ua=8V dp (Pa) Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 315 mm axialfläkt med med EC-motor Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-3130HS-ECM V 50/60Hz 140W 1670 min -1 1,2A -30 till +65 C Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt 73dB(A) vid 1670 min-1 Kabel F IP44 3,3 kg 1650min-1 at Ua = 10V 980min-1 at Ua = 6V min-1 at Ua = 8V 90 dp (Pa) Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 9

10 Axialfläktar 330 mm axialfläkt med EC-motor Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-3330HS-ECM V 50/60Hz 140W 1550 min -1 1,2A -30 till +65 C Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt 70dB(A) vid 1550 min -1 Kabel F IP44 3,5 kg 1550min-1 / Ua = 10V 950min-1 / Ua=6V min-1 / Ua=8V 90 dp (Pa) Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 350 mm axialfläkt med EC-motor Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-3530HS-ECM V 50/60Hz 160W 1500 min -1 1,3A -30 till +65 C Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt 72dB(A) vid 1500 min -1 Kabel F IP44 3,6 kg 1500min-1 / Ua=10V 900min-1 / Ua = 6V min-1 / Ua=8V 90 dp (Pa) Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 10

11 11 Axialfläktar

12 Axialfläktar Axialfläktar med elektronisk styrning Produktdata Fläktar med ytterrotormotor och integrerad frekvensomformare: Inställning av varvtal med linjär ingång (0-10V) eller med pulsbreddsmodulering (PWM). Justering av analog ingång för att passa i kundens applikation. Alla justeringar kan göras med PC eller fås fabriksinställda. Diameter från ø450 mm till ø630 mm. Termiskt motorskydd, isolationsklass F och skyddsklass IP54. Exempel på kod för axialfläkt med integrerad frekvensomformare R13R-6330HS-I6M-7057 R13 Typ av ytterrotormotor R Utförande E = utan fläktgaller R = med fläktgaller P = med fläktgaller och väggplåt 63 Fläktdiameter x 10 (exakt diameter framgår på ritningar) 30H Vingens skränkning och typ (30 och HEF-vinge) S Luftriktning (S = Sugande, B = Blåsande) I Fläkt med integrerad frekvensomformare M Elektrisk anslutning (M = enfas, T = trefas) 70 Motorns statorhöjd 57 Elektriskt utförande 12

13 500 mm axialfläkt med integrerad frekvensomformare Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-5030HS-I6M V 50/60Hz 280W 950 min -1 1,8A -30 till +60 C Anslutning Isolationsklass Skyddsklass Vikt Kopplingsdosa F IP54 14,5 kg Axialfläktar 1550min-1 / Ua = 10V 950min-1 / Ua=6V min-1 / Ua=8V 90 dp (Pa) Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 560 mm axialfläkt med integrerad frekvensomformare Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-5630HS-I6M V 50/60Hz 450W 950 min -1 3A -30 till +60 C Anslutning Isolationsklass Skyddsklass Vikt Kopplingsdosa F IP54 15,3 kg 1500min-1 / Ua=10V 900min-1 / Ua = 6V min-1 / Ua=8V 90 dp (Pa) Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 13

14 Axialfläktar 630 mm axialfläkt med integrerad frekvensomformare Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-6330HS-I6M V 50/60Hz 700W 4A -30 till +60 C Anslutning Isolationsklass Skyddsklass Vikt Kopplingsdosa F IP54 16,5 880min-1 / Ua=10V 600min-1 / Ua = 6V min-1 / Ua=8V 90 dp (Pa) Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 14

15 15 Axialfläktar

16 Axialfläktar HEF Axialfläktar Produktdata Högeffektiva axialfläktar med låg ljudeffektsnivå: Fläktar med ytterrotormotor, diameter från ø300 mm till ø800 mm med fläktblad i stansad aluminiumplåt alternativt i pressgjuten aluminium i lackerat utförande. Monteras med fördel i väggplåt med lång kona. Termiskt motorskydd, isolationsklass F och skyddsklass IP54. Exempel på kod för HEF axialfläktar R09R-3530HA-4T R09 Typ av ytterrotormotor R Utförande E = utan fläktgaller R = med fläktgaller P = med fläktgaller och väggplåt 35 Fläktdiameter x 10 (exakt diameter framgår på ritningar) 30H Vingens skränkning och typ (30 och HEF-vinge) A Luftriktning (A = Sugande, P = Blåsande) 4 Antal poler T Elektrisk anslutning (M = enfas, T = trefas) 2 Antal hastigheter 42 Motorns statorhöjd 00 Elektriskt utförande 16

17 300 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-3030HA-4M V 50/60Hz 66/90W 1370/1550 min -1 0,31/0,40A -30 till +70 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 66 / 71dB(A) 2,0µF Koppl. dosa F IP54 3 Axialfläktar dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 300 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R09R-3030HA-4T V/400V 50/60Hz 70/84W 1380/1560 min -1 0,35/0,20A/0,30/0,18A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +55 C 70 / 84dB(A) Koppl. dosa F IP dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 17

18 Axialfläktar 315 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-3130HA-4M V 50/60Hz 66/120W 1350/1500 min -1 0,40/0,55A -30 till +70/60 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 68 / 72dB(A) 3µF / 450V Koppl. dosa F IP54 3,3 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 315 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R09R-3130HA-4T V/400V 50/60Hz 100/120W 1370/1530 min -1 0,41/0,23A/0,41/0,23A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +55 C 69 / 73dB(A) Koppl. dosa F IP54 3, dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 18

19 330 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-3330HA-4M V 50/60Hz 130/170W 1345/1500 min -1 0,55/0,75A -30 till +60 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 70 / 74dB(A) 4µF / 450V Koppl. dosa F IP54 3,4 Axialfläktar dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 350 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-3530HA-4M V 50/60Hz 130/170W 1360/1550 min -1 0,60/0,75A -30 till +60 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 72 / 75dB(A) 5µF / 450V Koppl. dosa F IP54 3,7 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 19

20 Axialfläktar 350 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R09R-3530HA-4T V/400V 50/60Hz 135/170W 1380/1540 min -1 0,53/0,30A/0,53/0,30A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +50 C 72 / 75dB(A) Koppl. dosa F IP54 3,7 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 450 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R13R-4530HA-6T V D/Y 50Hz 465/330W 1400/1260 min -1 0,95/0,50A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +70 C 73 / 69dB(A) Koppl. dosa F IP54 15,5 (10) dp (Pa) High Speed Low Speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 20

21 450 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R13R-4530HA-6T V D/Y 50Hz 170/105W 940/840 min -1 0,70/0,23A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +70 C 67 / 62dB(A) Koppl. dosa F IP54 15,5 (10) Axialfläktar dp (Pa) High Speed Low Speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 500 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R13R-5030HA-4M V 50Hz 780W 1370 min -1 3,5A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +60 C 76dB(A) Koppl. dosa F IP54 18 (12,5) dp (Pa) Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 21

22 Axialfläktar 500 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-5030HA-6M V 50/60Hz 245/320W 900/1030 min -1 1,1/1,35A -30 till +60 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 72 / 76dB(A) 8µF / 450V Koppl. dosa F IP54 16 (10,5) dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 500 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-5030HA-6M V 50/60Hz 280/370W 890/1000 min -1 1,2/1,5A -30 till +55 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 75/78dB(A) 8µF / 450V Koppl. dosa F IP54 16 (10,5) dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 22

23 500 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R13R-5030HA-4T V D/Y 50Hz 0,63/0,48kW 1415/1260 min -1 1,75/0,85A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +60 C 76 / 72dB(A) Koppl. dosa F IP54 18 (12,5) Axialfläktar dp (Pa) High Speed Low Speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 560 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-5630HA-6M V 50Hz 420W 865 min -1 1,9A -30 till +55 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 76dB(A) 12,5µF / 450V Koppl. dosa F IP54 21 (15,3) dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 23

24 Axialfläktar 560 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R13R-5630HA-6T V D/Y 50Hz 0,38/0,25kW 910/760 min -1 0,85/0,44A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +70 C 76/71dB(A) Koppl. dosa F IP54 21 (13,3) dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 630 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-6330HA-6M-X V 50/60Hz 680W 890 min -1 3,1A -30 till +50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 77dB(A) 18µF / 450V Koppl. dosa F IP54 23,3 (14,5) dp (Pa) Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 24

25 630 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R13R-6330HA-6T V D/Y 50Hz 600/380W 870/640 min -1 1,25/0,65A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +65 C 76,5/73dB(A) Koppl. dosa F IP54 23,3 (14,5) Axialfläktar dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 630 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R13R-6330HA-8T V D/Y 50Hz 288/175W 650/510 min -1 0,68/0,30A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +70 C 70,5/66dB(A) Koppl. dosa F IP54 23,3 (14,5) dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 25

26 Axialfläktar 630 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R13R-6330HA-12T V D/Y 50Hz 112/58W 430/330 min -1 0,33/0,13A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +70 C 63/53dB(A) Koppl. dosa F IP54 23,3 (14,5) dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 630 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R18R-6330HA-4T2-X V D/Y 50Hz 2,35/1,37kW 1360/1000 min -1 4,65/2,75A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +55 C 89/83dB(A) Koppl. dosa F IP54 29 (30,5) dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 26

27 710 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R18R-7130HA-6T V D/Y 50Hz 0,99/0,65kW 870/620 min -1 1,9/1,2A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +60 C 78/74dB(A) Koppl. dosa F IP54 34,5 (27,2) Axialfläktar dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 800 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R18R-8030HA-6T2-X V D/Y 50Hz 1,56/1,05kW 900/700 min -1 3,5/2,0A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +60 C 82/77dB(A) Koppl. dosa F IP54 45,7 (32,8) dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 27

28 Axialfläktar 800 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R18R-8030HA-6T2-X V D/Y 50Hz 0,92/0,60kW 680/560 min -1 2,3/1,15A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +60 C 77/69,5dB(A) Koppl. dosa F IP54 47,7 (34,8) dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 800 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R18R-8030HA-8T2-X V D/Y 50Hz 0,92/0,60kW 680/560 min -1 2,3/1,15A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +60 C 77/69,5dB(A) Koppl. dosa F IP54 47,7 (34,8) dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 28

29 800 mm HEF axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström R18R-8030HA-12T V D/Y 50Hz 0,92/0,60kW 680/560 min -1 2,3/1,15A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +60 C 77/69,5dB(A) Koppl. dosa F IP54 47,7 (34,8) Axialfläktar dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 29

30 Axialfläktar LP axialfläktar med låg ljudnivå Produktdata Lågljudsfläktar med hög verkningsgrad: Diameter från ø350 mm till ø500 mm. Fläktblad i glasfiberförstärkt polyamid. Speciellt avsedda för applikationer med låg ljudeffektsnivå. Termiskt motorskydd, isolationsklass F och skyddsklass IP44 eller IP54. Exempel på kod för LP axialfläktar med låg ljudeffektsnivå R11R-40LPS-4M R11 Typ av ytterrotormotor R Utförande E = utan fläktgaller R = med fläktgaller P = med fläktgaller och väggplåt 40 Fläktdiameter x 10 (exakt diameter framgår på ritningar) LP Vingens typ (LP, EP, KP) S Luftriktning (S/A = Sugande, B/P = Blåsande) 4 Antal poler M Elektrisk anslutning (M = enfas, T = trefas) 2 Antal hastigheter 38 Motorns statorhöjd 06 Elektriskt utförande 30

31 400 mm LP axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R11R-40LPS-4M V 50/60Hz 190/260W 1310/1450 min -1 0,85/1,10A -30 till +60 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass 73/76dB(A) 6,3µF / 450V Koppl. dosa F IP44 Axialfläktar dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 420 mm LP axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R11R-42LPS-4M V 50Hz 220W 1280 min -1 1,0A -30 till +60 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass 76dB(A) 6,3µF / 450V Koppl. dosa F IP44 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 31

32 Axialfläktar 450 mm LP axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R11R-45LPS-4M V 50Hz 240W 1230 min -1 1,1A -30 till +50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass 78dB(A) 6,3µF / 450V Koppl. dosa F IP44 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 450 mm LP axialfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R11R-45LPS-6M V 50/60Hz 125/165W 900/1020 min -1 0,55/0,70A -30 till +50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass 67/70dB(A) 5µF / 450V Koppl. dosa F IP44 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 32

33 33 Axialfläktar

34 Axialfläktar Axialfläktar RE Produktdata Axialfläktar med ytterrotormotor: Exempel på kod för RE axialfläktar Diameter från ø200 mm till ø630 mm med fläktblad i stansad aluminiumplåt eller stålplåt. Monteras med fördel i väggplåt med kort kona. Termiskt motorskydd, isolationsklass B eller F och skyddsklass IP44 eller IP54. R09R-3532A-4T R09 Typ av ytterrotormotor R Utförande E = utan fläktgaller R = med fläktgaller P = med fläktgaller och väggplåt 35 Fläktdiameter x 10 (exakt diameter framgår på ritningar) 32 Vingens skränkning A Luftriktning (A = Sugande, P = Blåsande) 4 Antal poler T Elektrisk anslutning (M = enfas, T = trefas) 2 Antal hastigheter 42 Motorns statorhöjd 00 Elektriskt utförande 34

35 200 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-2025A-2M V 50/60Hz 45/55W 2580/2850 min -1 0,21/0,24A -30 till +70 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 65,7/69dB(A) 1,5µF / 450V Kabel F IP44 1,6 Axialfläktar dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 13 mm B A = 47 mm 200 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-2025A-4M V 50/60Hz 30/38W 1430/1680 min -1 0,14/0,17A -30 till +65 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 52/54dB(A) 1,5µF / 450V Kabel F IP44 1,9 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 13 mm B A = 47 mm 35

36 Axialfläktar 250 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-2525A-4M V 50/60Hz 95/130W 2700/2950 min -1 0,44/0,58A -30 till +50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 71,5/73dB(A) 4µF / 450V Kabel F IP44 2,5 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 12 mm B A = 48 mm 250 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-2525A-4M V 50/60Hz 35/44W 1430/1680 min -1 0,16/0,18A -30 till +70 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 58,5/61dB(A) 1,5µF / 450V Kabel F IP44 2,1 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 12 mm B A = 48 mm 36

37 250 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-2525A-6M V 50/60Hz 36/41W 980/1160 min -1 0,16/0,18A -30 till +55 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 43,7/45dB(A) 1,5µF / 450V Kabel F IP44 2,1 Axialfläktar dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 12 mm B A = 48 mm 250 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-2528A-4M V 50/60Hz 40/52W 1360/1550 min -1 0,17/0,22A -30 till +70 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 60/62,5dB(A) 1,5µF / 450V Koppl. dosa F IP54 3, dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 27 mm B A = 27 mm 37

38 Axialfläktar 300 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-3028A-4M V 50/60Hz 74/92W 1330/1470 min -1 0,34/0,40A -30 till +50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 67/70dB(A) 2,5µF / 450V Koppl. dosa F IP54 3,4 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 39 mm B A = 39 mm 315 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-3132A-4M V 50/60Hz 86/117W 1340/1490 min -1 0,38/0,51A -30 till +55(45 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 68/72dB(A) 3,15µF / 450V Koppl. dosa F IP54 3,5 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 27 mm B A = 32 mm 38

39 315 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R09R-3132A-4T /400V 50/60Hz 80/102W 1350/1500 min -1 0,34/0,20A/0,33/0,19A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +65 C 68/72dB(A) Koppl. dosa F IP54 4 Axialfläktar dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 27 mm B A = 32 mm 330 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-3332A-4M V 50/60Hz 130/170W 1330/1480 min -1 0,58/0,78A -30 till +60 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 70/72dB(A) 4µF / 450V Koppl. dosa F IP54 3, dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 34 mm B A = 34 mm 39

40 Axialfläktar 350 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09R-3532A-4M V 50/60Hz 155/158W 1270/1390 min -1 0,75/0,68A -30 till +50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 71/73dB(A) 5µF / 450V Koppl. dosa F IP54 4,0 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 40 mm B A = 40 mm 400 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R11R-4025A-4M V 50/60Hz 170/205W 1370/1570 min -1 0,82/0,89A -30 till +65/45 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 71/74dB(A) 6,3µF / 450V Koppl. dosa F IP54 6,1 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 33 mm B A = 48 mm 40

41 400 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R11R-4030A-4M V 50/60Hz 200/265W 1345/1500 min -1 0,90/1,15A -30 till +65/45 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 72/76dB(A) 6,3µF / 450V Koppl. dosa F IP54 6,1 Axialfläktar dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 41 mm B A = 53 mm 400 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R11R-4035A-4M V 50Hz 245W 1320 min -1 1,15A -30 till +50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 73dB(A) 6,3µF / 450V Koppl. dosa F IP54 6,3 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 49 mm B A = 61 mm 41

42 Axialfläktar 400 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R11R-4025A-4T V D/Y 50Hz 155/113W 1390/1170 min -1 0,29/0,18A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +70 C 72/76dB(A) Koppl. dosa F IP54 5,7 dp (Pa) High speed Low Speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 33 mm B A = 48 mm 400 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R11R-4030A-4T V D/Y 50Hz 195/130W 1320/1000 min -1 0,34/0,21A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +70 C 76/66dB(A) Koppl. dosa F IP54 5,7 dp (Pa) High speed Low Speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 41 mm B A = 53 mm 42

43 400 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R11R-4035A-4T V D/Y 50Hz 250/188W 1380/1160 min -1 0,52/0,30A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +70 C 75/71dB(A) Koppl. dosa F IP54 6,3 Axialfläktar dp (Pa) High speed Low Speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 49 mm B A = 61 mm 420 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R11R-42EFA-6M V 50/60Hz 145/205W 940/1100 min -1 0,67/0,90A -30 till +60 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 64/68dB(A) 6,3µF / 450V Kabel F IP54 6, dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 43 mm B A = 57 mm 43

44 Axialfläktar 450 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R11R-4525A-4M V 50Hz 240W 1320 min -1 1,1A -30 till +50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 72dB(A) 6,3µF / 450V Koppl. dosa F IP54 6,3 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 43 mm B A = 57 mm 450 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R11R-4530A-4M V 50Hz 310W 1270 min -1 1,4A -30 till +55 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 74dB(A) 10µF / 450V Koppl. dosa F IP54 6,3 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 37 mm B A = 51 mm 44

45 450 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-4523A-4M V 50/60Hz 280/430W 1420/1640 min -1 1,4/1,85A -30 till +65 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 72/76dB(A) 8µF / 450V Koppl. dosa F IP54 10 Axialfläktar dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 31 mm B A = 54 mm 450 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-4525A-4M V 50/60Hz 310/460W 1410/1630 min -1 1,4/2,0A -30 till +70 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 74/79dB(A) 8µF / 450V Koppl. dosa F IP54 10 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 35 mm B A = 57 mm 45

46 Axialfläktar 450 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-4530A-4M V 50/60Hz 375/570W 1390/1570 min -1 1,7/2,5A -30 till +60 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 76/81dB(A) 10µF / 450V Koppl. dosa F IP54 12,1 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 43 mm B A = 65 mm 450 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-4525A-4T /400V 50/60Hz 290/410W 1380/1560 min -1 1,5/0,90A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +65 C 72/78dB(A) Koppl. dosa F IP54 8,4 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 52 mm B A = 57 mm 46

47 450 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-4530A-4T V D/Y 50Hz 360/220W 1330/1070 min -1 0,76/0,38A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +40 C 78/71dB(A) Koppl. dosa F IP54 8,4 Axialfläktar dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 43 mm B A = 65 mm 450 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-4535A-4T V D/Y 50Hz 465/330W 1360/1100 min -1 0,95/0,45A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +60 C 80/73dB(A) Koppl. dosa F IP54 10 dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 52 mm B A = 71 mm 47

48 Axialfläktar 450 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-4530A-6M V 50/60Hz 135/175W 900/1030 min -1 0,63/0,76A -30 till +60 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 68/72dB(A) 5µF / 450V Koppl. dosa F IP54 8,4 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 43 mm B A = 71 mm 450 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-4535A-6M V 50/60Hz 195/240W 910/1040 min -1 1,0/1,05A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +50 C 69/73dB(A) Koppl. dosa F IP54 10 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 52 mm B A = 71 mm 48

49 450 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-4530A-6T V D/Y 50Hz 120/85W 915/770 min -1 0,28/0,14A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +70 C 68/63dB(A) Koppl. dosa F IP54 8,4 Axialfläktar dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 43 mm B A = 65 mm 450 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-4535A-6T V D/Y 50Hz 160/110W 915/765 min -1 0,37/0,19A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass -30 till +70 C 69/64dB(A) Koppl. dosa F IP54 dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 52 mm B A = 71 mm 49

50 Axialfläktar 500 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-5025A-4M V 50/60Hz 440/645W 1340/1450 min -1 2,0/2,9A -30 till +70 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 78/83dB(A) 8µF / 450V Koppl. dosa F IP54 10,4 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 35 mm B A = 57 mm 500 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-5030A-4M V 50/60Hz 545W 1320 min -1 2,4A -30 till +70 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 82dB(A) 10µF / 450V Koppl. dosa F IP54 12,5 dp (Pa) Q (m 3 /h) 50Hz Alla fläktkurvor är uppmätta i kona med galler. S A = 43 mm B A = 65 mm 50

51 500 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-5025A-4T V D/Y 50Hz 455/325W 1380/1150 min -1 0,95/0,53A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +50 C 78/74dB(A) Koppl. dosa F IP54 10,4 Axialfläktar dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 35 mm B A = 57 mm 500 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-5030A-4T V D/Y 50Hz 560/410W 1380/1170 min -1 1,15/0,66A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +70 C 81/74dB(A) Koppl. dosa F IP54 12,5 dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 43 mm B A = 65 mm 51

52 Axialfläktar 500 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-5035A-4T V D/Y 50Hz 695/480W 1340/1070 min -1 1,3/0,78A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +60 C 82/75dB(A) Koppl. dosa F IP54 12,5 dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 52 mm B A = 71 mm 500 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-5035A-6M V 50/60Hz 255/335W 870/960 min -1 1,1/1,45A -30 till +50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 72/76dB(A) 8µF / 450V Koppl. dosa F IP54 10,4 dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 52 mm B A = 71 mm 52

53 500 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-5035A-6T V D/Y 50Hz 250/185W 930/800 min -1 0,65/0,32A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +60 C 73/67dB(A) Koppl. dosa F IP54 10,4 Axialfläktar dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 52 mm B A = 71 mm 500 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R11R-50EFA-6M V 50/60Hz 180/220W 890/980 min -1 0,78/0,95A -30 till +60/55 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 71/75dB(A) 6,3µF / 450V Kabel F IP54 6, dp (Pa) Hz 60Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. 53

54 Axialfläktar 560 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-5625A-4T V D/Y 50Hz 670/450W 1360/1130 min -1 1,13/0,73A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +60 C 83/76dB(A) Koppl. dosa F IP54 14 dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 35 mm B A = 57 mm 560 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-5630A-6M V 50Hz 360W 900 min -1 1,65A -30 till +50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 73dB(A) 12,5µF / 450V Koppl. dosa F IP dp (Pa) Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 43 mm B A = 65 mm 54

55 560 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-5630A-6T V D/Y 50Hz 305/210W 920/780 min -1 0,7/0,36A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +60 C 72/68dB(A) Koppl. dosa F IP54 11,9 Axialfläktar dp (Pa) Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 43 mm B A = 65 mm 560 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-5635A-6T V D/Y 50Hz 345/215W 870/660 min -1 0,63/0,36A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +70 C 74/67dB(A) Koppl. dosa F IP dp (Pa) High speed Low speed Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 52 mm B A = 71 mm 55

56 Axialfläktar 630 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-6325A-6M V 50Hz 400W 925 min -1 1,8A -30 till +50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 70dB(A) 12,5µF / 450V Koppl. dosa F IP54 14,6 50Hz 70 50Hz dp (Pa) Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 37 mm B A = 57 mm 630 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-6330A-6T V D/Y 50Hz 390/225W 840/590 min -1 0,66/0,38A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +70 C 78/69dB(A) Koppl. dosa F IP54 14,6 High speed Low speed dp (Pa) Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 43 mm B A = 65 mm 56

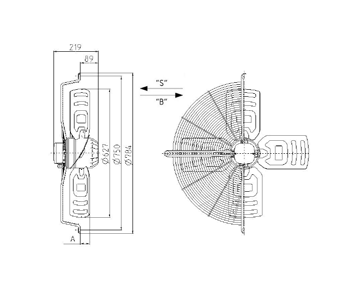

57 630 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström R13R-6335A-6T V D/Y 50Hz 560/340W 840/620 min -1 1,05/0,55A Temp. område Ljudeffektsnivå Anslutning Isolationsklass Skyddsklass Vikt (kg) -30 till +55 C 79/71dB(A) Koppl. dosa F IP54 14,6 Axialfläktar High speed Low speed dp (Pa) Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 52 mm B A = 71 mm 630 mm axialfläkt RE Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R13R-6335A-8M V 50Hz 265W 610 min -1 1,2A -30 till +70 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 70dB(A) 8µF / 450V Koppl. dosa F IP54 14,6 50Hz dp (Pa) Hz Q (m 3 /h) Alla fläktkurvor är uppmätta i kona med galler. S A = 52 mm B A = 71 mm 57

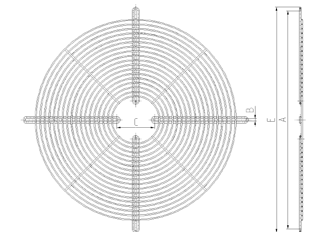

58 Axialfläktar Fläktgaller Korggaller typ 1 Fläkt dia. Motortyp A B C D E Ø F G H 630 R Ø 10,5 115 Ø 10, R Ø 10,5 115 Ø ,5 97,5 500 R Ø 9,5 115 Ø R Ø 9,5 115 Ø Korggaller typ 2 Fläkt dia. Motor-typ A B C D E Ø F G H 450 R R Ø 9,5 90 Ø 6, R ,5 90 6, R ,5 58 6, R ,5 58 6, R ,5 58 6, R ,5 58 6, R ,5 58 6, Korggaller typ 1 Korggaller typ 2 58

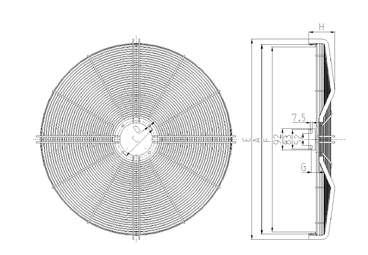

59 Korggaller typ 3 Fläkt dia. Motor-typ A B C D E Ø F G H 630 R Ø Ø R Ø Ø Axialfläktar Korggaller typ 4 Fläkt dia. Motor-typ A B C D E Ø F G H 800 R ,5x15,5 182 Ø R ,5x14,5 182 Ø Korggaller typ 3 Korggaller typ 4 59

60 Axialfläktar Korggaller typ 5 Fläkt dia. Motortyp A B C D E 350 R ,5 90 9, R ,5 90 6, R ,5 90 6, R ,5 90 6,5 376 Plana galler Fläkt dia. Motortyp A B C E 560 R , R , R , R , * R , * R , Korggaller typ 5 Plana galler 60

61 Väggplåt med kort kona Fläkt dia. Luftriktning A B Ø C Ø D Ø E q F G H Ø I J 630 Sugande 750 M Blåsande 750 M Sugande 700 M Blåsande 700 M Sugande 565 M Blåsande 565 M Sugande 515 M Blåsande 515 M Sugande 455 M Blåsande 455 M Sugande 422 M Blåsande 422 M Sugande 400 M Blåsande 400 M Sugande 375 M Blåsande 375 M Sugande 360 M Blåsande 360 M Axialfläktar Väggplåt med kort kona 61

62 Axialfläktar Väggplåt med lång kona Fläkt dia. Luftriktning A B Ø C Ø D Ø E q F G H Ø I J 800* Sugande / / , * Sugande / / , Sugande 720 M Sugande 658 M Sugande 615 M Sugande 560 M Väggplåt med lång kona 62

63 Väggplåt med lång kona typ 1 Fläkt dia. Luftriktning A B Ø C Ø D Ø E q F G H Ø I J 200 Blåsande 250 4, ,4 6,5 250 Blåsande 300 4, ,4 7,5 Axialfläktar Väggplåt med lång kona typ 2 Fläkt dia. Luftriktning A B Ø C Ø D Ø E q F G H Ø I J 350 Sugande 422 M / Sugande 408 M / Sugande 376 M / Sugande 361 M / Väggplåt med lång kona typ 1 Väggplåt med lång kona typ 2 63

64 Centrifugalfläktar Centrifugalfläktar Produktdata Centrifugalfläktar med ytterrotor-motor: Exempel på kod för centrifugalfläktar Diameter från ø190 mm till ø250 mm med fläkthjul i förzinkad stålplåt eller plast. Speciellt avsedda för ventilationsapplikationer. Speciella rökgasfläktar i diameter från ø150 mm till ø260 mm. Termiskt motorskydd, isolationsklass B eller F och skyddsklass IP44. R09T-1945D-2M R09 Typ av ytterrotormotor T Hjultyp T = bakåtböjda skovlar C = framåtböjda skovlar 19 Fläkthjulets diameter x 10 (exakt diameter framgår på ritningar) 45 Fläkthjulets bredd D Rotationsriktning 2 Antal poler M Elektrisk anslutning (M = enfas, T = trefas) 2 Antal hastigheter 15 Motorns statorhöjd 11 Elektriskt utförande 64

65 190 mm centrifugalfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09T-1945D-2M V 50/60Hz 50/63W 2400/2530 min -1 0,21/0,27A -30 till +50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 60/62dB(A) 2µF / 450V Kabel F IP44 1,4 Centrifugalfläktar Hz 60Hz 200 dp (Pa) Q (m 3 /h) 225 mm centrifugalfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09T-2250D-2M V 50Hz 98W 2450 min -1 0,42A -30 till +50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 70dB(A) 3,15µF / 450V Kabel F IP44 2, Hz 60Hz 500 dp (Pa) Q (m 3 /h) 65

66 Centrifugalfläktar 225 mm centrifugalfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09T-2263D-4M V 50/60Hz 50/54W 1390/1630 min -1 0,24/0,24A -30 till +50/70 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 64/68dB(A) 1,5µF / 450V Kabel F IP44 2, Hz 60Hz 200 dp (Pa) Q (m 3 /h) 250 mm centrifugalfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09T-2540D-2M V 50Hz 120W 2350 min -1 0,52A -30 till +50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 72dB(A) 4µF / 450V Kabel F IP44 2, Hz 60Hz 500 dp (Pa) Q (m 3 /h) 66

67 250 mm centrifugalfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09T-2540D-4M V 50/60Hz 43/50W 1380/1600 min -1 0,20/0,21A -30 till +45/50 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 65/68dB(A) 1,5µF / 450V Kabel F IP44 2,1 Centrifugalfläktar Hz 60Hz 200 dp (Pa) Q (m 3 /h) 250 mm centrifugalfläkt Benämning Spänning Märkeffekt Varvtal Märkström Temp. område R09T-2558D-4M V 50/60Hz 50/55W 1360/1560 min -1 0,24/0,24A -30 till +50/70 C Ljudeffektsnivå Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 66/70dB(A) 1,5µF / 450V Kabel F IP44 2, Hz 60Hz 200 dp (Pa) Q (m 3 /h) 67

68 Centrifugalfläktar 150 mm centrifugalfläkt Benämning Spänning Märkeffekt Varvtal Märkström R09X-2M V 50Hz 28W 2500 min -1 0,12A Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 1µF / 450V Kabel F IP44 1,9 160 mm centrifugalfläkt Benämning Spänning Märkeffekt Varvtal Märkström R09X-2M V 50Hz 35W 2350 min -1 0,15A Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 1µF / 450V Kabel F IP44 1,9 68

69 180 mm centrifugalfläkt Benämning Spänning Märkeffekt Varvtal Märkström R09X-2M V 50Hz 80W 2450 min -1 0,36A Kondensator Anslutning Isolationsklass Skyddsklass Vikt (kg) 2,5µF / 450V Kabel F IP44 Centrifugalfläktar 69

70 Centrifugalfläktar Centrifugalfläktar 70

71 ACF Enkelsugande centrifugalfläkt med bakåtböjda skovlar ACF Enkelsugande centrifugalfläkt med framåtböjda skovlar Centrifugalfläktar ACB Enkelsugande centrifugalfläkt med fläkthus ACB Dubbelsugande centrifugalfläkt med fläkthus Centrifugalfläkt AC Benämning Storlek (mm) ACF17555 Ø 175 x 55 ACF19072 Ø 190 x 72 ACF22575 Ø 225 x 75 ACF Ø 225 x 100 ACF25096 Ø 250 x 96 ACF28092 Ø 280 x 92 ACF Ø 280 x 114 ACF Ø 305 x 110 ACF Ø 355 x 128 ACB Ø 208 x 120 ACB Ø 226 x 130 ACB Ø 238 x 180 ACB Ø 254 x 219 ACB Ø 270 x 145 ACB Ø 350 x 180 ACB Ø 238 x 180 ACB Ø 254 x 219 ACB Ø 254 x 238 ACB Ø 288 x

72 Tvärströmsfläktar Tvärströmsfläktar Produktdata Låg ljudeffektsnivå God verkningsgrad Underhållsfri Fläkthus i förzinkad stålplåt utan punktsvetsar i konstruktionen Isolationsklass B Anslutning: flatstift 6,3x0,8 mm (DIN 46247) Fläkthjul i aluminium Horisontell montering (vertikal på begäran) Användningsområde: fläktvärmare, kupevärmare, datakylning, luftkonditionering, gas- och mikrovågsugnar, torktumlare, kopieringsmaskiner, kontorsmaskiner, overheadprojektorer, kyl- och frysskåp, framkallningsutrustning, braskaminer, befuktare, luftrenare mm. Skärmpolsmotor med självinställande glidlager med permanentsmörjning. 72

73 Tvärströmsfläkt TGA Art.nr Benämning A B C D E F Märkeffekt (w) Fläktkurvor TGA 60/1-60/ TGA 60/1-90/ TGA 60/1-120/ TGA 60/1-120/ TGA 60/1-180/ TGA 60/1-180/ TGA 60/1-180/ TGA 60/1-240/ TGA 60/1-240/ TGA 60/1-270/ TGA 60/1-270/ TGA 60/1-300/ TGA 60/1-300/ TGA 60/1-330/ TGA 60/1-330/ TGA 60/1-360/ TGA 60/1-360/ TGA 60/1-420/ TGA 60/1-480/ Tvärströmsfläktar Finns även i utförande TGO med motor till vänster då med art.kod 1212xxxx. Modeller TGA TGO 73

74 Tvärströmsfläktar Fläktkurvor Dimensioner 74

75 Tvärströmsfläkt TGD Art.nr Benämning A B C D E F G Märkeffekt (w) Fläktkurvor TGD 60/1-180/ TGD 60/1-180/ TGD 60/1-240/ TGD 60/1-240/ TGD 60/1-270/ TGD 60/1-270/ TGD 60/1-360/ TGD 60/1-360/ Tvärströmsfläktar Modeller Fläktkurvor Dimensioner 75

76 Tvärströmsfläktar Tvärströmsfläkt TG-45/2 Benämning A B C D Märkeffekt (W) Varvtal (min -¹) Q (m ³/h) Fläktkurvor TG 45/2-50/ ,5 124, TG 45/2-100/ ,5 174, TG 45/2-120/ ,5 194, TG 45/2-150/ ,5 224, TG 45/2-180/ ,5 254, TG 45/2-200/ ,5 279, TG 45/2-250/ ,5 329, TG 45/2-300/ ,5 379, TG 45/2-360/ ,5 439, Modeller TGA TGO Fläktkurvor Dimensioner 76

77 77 Tvärströmsfläktar

78 Tvärströmsfläktar AFC110 AFC90 AFS43 AFS40 AFC60 AFS30 AFS65 DF43 AFS60 DF40 AFS50 DF30 78

79 DF30A DF28 DFB60 DFA32 Tvärströmsfläktar DF25 Tvärströmsfläktar Motor typ Fläkthjulets diameter Fläkthjulets längd Spänning Typ AFS = Skärmpolsmotor AFC = Kondensatormotor DF = Borstlös DC-motor 230V 50/60Hz 25 = Ø 25 mm 28 = Ø 30 mm 30 = Ø 30 mm 40 = Ø 40 mm 43 = Ø 43 mm 50 = Ø 50 mm 60 = Ø 60 mm 90 = Ø 90 mm 110 = Ø 110 mm 98= 98 mm 160 = 160 mm 198 = 198 mm 300 = 300 mm osv Glidlager Kullager 79

80 Kompaktfläktar AC Kompaktfläktar AC Produktdata Hus: Vinge: Lager: Elanslutning: Isolationsklass: Temp.område: Formgjuten aluminium, svartlackerad Termoplast eller aluminium Glid- eller kullager Två flatstift eller kabel Försedd med jordfäste (M4) B Glidlager -10 C - 70 C Kullager -20 C - 80 C Spänning 230V 50/60 Hz. Fyrkantig från storlekar 60x60x30 mm till 280x280x89 mm och runda från ø 150 till ø 254 mm. Finns i olika varvtal. 80

81 Kompaktfläkt 280x280x89 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A28089V2H 126/193W 2800/3250 min -1 0,8/1,2A 70/74 db(a) Kompaktfläktar AC Kompaktfläkt 254x89 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A25089V2MBS 26/28W 1360/1600 min -1 0,14/0,13A 50/52 db(a) A25089V2MB 39/40W 1450/1700 min -1 0,19/0,18A 49/53 db(a) A25089V2HB-S 61/68W 2165/1965 min -1 0,26/0,29A 57/55 db(a) 81

82 Kompaktfläktar AC Kompaktfläkt 220x60 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A22060V1H 47W 2400 min -1 0,7A 56 db(a) A22060V2H 42W 2400 min -1 0,32A 56 db(a) Kompaktfläkt 210x210x70 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A21070V2HBLB 50W 2600 min -1 0,3A 70 db(a) 82

83 Kompaktfläkt 208x208x72 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A20872V2H 72/105W 2870/3300 min -1 0,33/0,46A 60/65 db(a) Kompaktfläktar AC Kompaktfläkt 180x180x65 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A18065V2H 58/76W 2700/3100 min -1 0,26/0,33A 58/61 db(a) A18065V2H-S 40/51W 2780/3170 min -1 0,20/0,23A 60/62 db(a) 83

84 Kompaktfläktar AC Kompaktfläkt 176x176x89 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A17689V2H 46/52W 2765/3160 min -1 0,20/0,22A 58/62 db(a) Kompaktfläkt 175x151x51 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A17251V2L 14/14W 1400/1750 min -1 0,06/0,07A 39/44 db(a) A17251V2H 25/32W 2850/3350 min -1 0,11/0,15A 57/61 db(a) A17251V2HB-B 48,5/49W 2840/3340 min -1 0,22/0,22A 56 db(a) A17251V2SBLX 46/50W 2850/3300 min -1 0,20/,022A 56/61 db(a) 84

85 Kompaktfläkt 172x151x38 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A17238V2L 14/13W 1400/1800 min -1 0,06/0,07A 40/45 db(a) A17238V2H 25/31W 2800/3500 min -1 0,11/0,14A 58/62 db(a) A17283V2HB-C 38/35W 2580/2880 min -1 0,28/0,23A 49 db(a) Kompaktfläktar AC Kompaktfläkt 172x51 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A17051V2L 14/13W 1400/1800 min -1 0,06/0,06A 39/44 db(a) A17051V2H 24/30W 2800/3350 min -1 0,11/0,14A 57/61 db(a) A17051V2SBLQ 46/50W 2850/3300 min -1 0,20/0,22A 56/61 db(a) 85

86 Kompaktfläktar AC Kompaktfläkt 160x160x62 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A16062V2H 51/57W 2900/3400 min -1 0,23/0,25A 60/64 db(a) Kompaktfläkt 150x172x55 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A15055V2H 37/43W 2900/3300 min -1 0,17/0,19A 57/61 db(a) A15055V2H-S 42/34W 2600/2800 min -1 0,26/0,21A 45/48 db(a) 86

87 Kompaktfläkt 127x127x38 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A12738V2H 25/20W 2650/3100 min -1 0,16/0,13A 47/50 db(a) Kompaktfläktar AC Kompaktfläkt 119x119x38 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A12038V2XL 9/8W 1850/1700 min -1 0,05/0,04A 33/33 db(a) A12038V2L 12/10W 1900/2300 min -1 0,07/0,06A 34/35 db(a) A12038V2M 12/11W 2700/2450 min -1 0,07/0,06A 43/42 db(a) A12038V2H 20/16W 2650/3100 min -1 0,13/0,10A 44/48 db(a) A12038V2S 16/14W 2700/3200 min -1 0,11/0,09A 43/47 db(a) 87

88 Kompaktfläktar AC Kompaktfläkt 119x119x25 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A11025V2M-D 20,0/16,5W 2250/2500 min -1 0,10/0,09A 40 db(a) Kompaktfläkt 110x110x25 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A11025V2M-D 20,0/16,5W 2250/2500 min -1 0,10/0,09A 40 db(a) 88

89 Kompaktfläkt 92x92x38 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A9238V2H 15/12W 2750/3250 min -1 0,10/0,08A 40/45 db(a) Kompaktfläktar AC Kompaktfläkt 92x92x25 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A9225V2H 12/10W 2700/3100 min -1 0,07/0,06A 40/45 db(a) A12025V2HB-S-RD/FG 17/15W 2500/3000 min -1 0,10/0,09A 37 db(a) 89

90 Kompaktfläktar AC Kompaktfläkt 80x80x38 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A8038V2H 11/9W 2680/3150 min -1 0,08/0,06A 35/39 db(a) Kompaktfläkt 80x80x25 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A8025V2H 9/7W 2700/3100 min -1 0,05/0,04A 25/32 db(a) 90

91 Kompaktfläkt 60x60x30 mm Benämning Märkeffekt Varvtal Märkström Ljudeffektsnivå A6030V2HBL 5/4W 2400/3000 min -1 0,02/0,01A 27/28 db(a) Kompaktfläktar AC 91

92 Kompaktfläktar DC Kompaktfläktar DC Produktdata Hus: Lager: Elanslutning: Temp.område: Formgjuten aluminium eller termoplast PBT, Glid- eller kullager Kabel Glidlager -10 C till +70 C Kullager -30 C till +75 C DC-fläktar för 5V, 12V, 24V eller 48V. Fyrkantig från storlekar 15x15x4 mm till 120x120x38 mm och runda från ø 65 till ø 254 mm. 92

93 Kompaktfläkt 254 x 89 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D25089V24MB-K 24V 28,8W 1650 min -1 1,2A 58 db(a) D25089V48HB-K 48V 57,6W 1880 min -1 1,2A 62 db(a) Kompaktfläktar DC Kompaktfläkt 250 x 89 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D20070V24H 24V 108W 4600 min -1 4,5A 62 db(a) D20070V48H 48V 110W 4600 min -1 2,3A 62 db(a) D20070V48L 48V 53W 3350 min -1 1,1A 48 db(a) 93

94 Kompaktfläktar DC Kompaktfläkt 172x151x51 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D17251V12H 12V 23W 3400 min -1 1,90A 58 db(a) D17251V12M 12V 16,8W 3000 min -1 1,40A 56 db(a) D17251V12L 12V 10,2W 2600 min -1 0,85A 52 db(a) D17251V12XL 12V 7,2W 2200 min -1 0,60A 46 db(a) D17251V24H 24V 21W 3400 min -1 0,87A 58 db(a) D17251V24M 24V 16W 3000 min -1 0,65A 56 db(a) D17251V24L 24V 10,5W 2600 min -1 0,44A 52 db(a) D17251V24XL 24V 7,4W 2200 min -1 0,30A 46 db(a) D17251V48H 48V 24W 3400 min -1 0,50A 58 db(a) D17251V48M 48V 17W 3000 min -1 0,35A 56 db(a) D17251V48L 48V 13W 2600 min -1 0,28A 52 db(a) D17251V48XL 48V 9W 2200 min -1 0,19A 46 db(a) Kompaktfläkt 170x51 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D17051V24HB 24V 19,2W 3400 min -1 0,8A 60 db(a) D17051V24MB 24V 14,4W 2900 min -1 0,6A 56 db(a) D17051V24LB 24V 10,8W 2400 min -1 0,45A 51 db(a) D17051V48HB 48V 19,2W 3400 min -1 0,4A 60 db(a) D17051V48MB 48V 16,8W 2900 min -1 0,35A 56 db(a) D17051V48LB 48V 12W 2400 min -1 0,25A 51 db(a) 94

95 Kompaktfläkt 120x120x38 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D12038V12SH-03 12V 21,60W 3400 min -1 1,80A 50 db(a) D12038V12H-03 12V 13,20W 2900 min -1 1,10A 48 db(a) D12038V12M-03 12V 12,00W 2400 min -1 1,00A 46 db(a) D12038V24SH-03 24V 26,40W 3400 min -1 1,10A 50 db(a) D12038V24H-03 24V 19,20W 2900 min -1 0,80A 48 db(a) D12038V24M-03 24V 14,40W 2400 min -1 0,60A 46 db(a) D12038V48SH-03 48V 24,00W 3400 min -1 0,50A 50 db(a) D12038V48H-03 48V 19,20W 2900 min -1 0,40A 48 db(a) D12038V48M-03 48V 8,64W 2400 min -1 0,18A 46 db(a) Kompaktfläktar DC Kompaktfläkt 120x120x38 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D12038V12H 12V 3,84W 3000 min -1 0,32A 48 db(a) D12038V12M 12V 2,64W 2500 min -1 0,22A 40 db(a) D12038V24H 24V 4,32W 3000 min -1 0,18A 48 db(a) D12038V24M 24V 3,36W 2500 min -1 0,14A 40 db(a) D12038V48H 48V 6,24W 3000 min -1 0,13A 48 db(a) D12038V48M 48V 5,76W 2500 min -1 0,12A 40 db(a) 95

96 Kompaktfläktar DC Kompaktfläkt 120x120x32 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D12032V12S-Y 12V 10,0W 3300 min -1 0,83A 49,5 db(a) D12032V12H-Y 12V 8,04W 2900 min -1 0,67A 47,5 db(a) D12032V12M-Y 12V 5,40W 2500 min -1 0,45A 42,5 db(a) D12032V12L-Y 12V 3,96W 2100 min -1 0,33A 39,5 db(a) D12032V24S-Y 24V 9,60W 3300 min -1 0,80A 49,0 db(a) D12032V24H-Y 24V 8,40W 2900 min -1 0,29A 47,5 db(a) D12032V24M-Y 24V 5,52W 2500 min -1 0,20A 42,5 db(a) D12032V24L-Y 24V 3,60W 2100 min -1 0,15A 39,5 db(a) D12032V48H-Y 48V 10,00W 2900 min -1 0,19A 47,5 db(a) D12032V48M-Y 48V 6,24W 2500 min -1 0,13A 42,5 db(a) D12032V48L-Y 48V 4,32W 2100 min -1 0,09A 39,5 db(a) Kompaktfläkt 120x120x25 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D12025V12SHBD-A 12V 17,04W 4000 min -1 1,42A 58,6 db(a) D12025V12HBDA 12V 12,72W 3700 min -1 1,06A 57,8 db(a) D12025V12MBDA 12V 10,08W 3400 min -1 0,84A 54,7 db(a) D12025V12LBDA 12V 7,92W 2900 min -1 0,66A 51,0 db(a) D12025V24SHBD-A 24V 17,04W 4000 min -1 0,71A 58,6 db(a) D12025V24HBDA 24V 13,20W 3700 min -1 0,55A 57,8 db(a) D12025V24MBDA 24V 10,32W 3400 min -1 0,43A 54,7 db(a) D12025V24LBDA 24V 6,72W 2900 min -1 0,28A 51,0 db(a) D12025V48SHBD-A 48V 17,76W 4000 min -1 0,37A 58,6 db(a) D12025V48HBDA 48V 14,40W 3700 min -1 0,30A 57,8 db(a) D12025V48MBDA 48V 11,04W 3400 min -1 0,23A 54,7 db(a) D12025V48LBDA 48V 8,16W 2900 min -1 0,17A 51,0 db(a) 96

97 Kompaktfläkt 120x120x25 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D12025V12H 12V 4,56W 3000 min -1 0,38A 48 db(a) D12025V12M 12V 3,00W 2500 min -1 0,25A 44 db(a) D12025V12L 12V 1,68W 2000 min -1 0,14A 38 db(a) D12025V24H 24V 5,76W 3000 min -1 0,24A 48 db(a) D12025V24M 24V 4,32W 2500 min -1 0,18A 44 db(a) D12025V24L 24V 2,40W 2000 min -1 0,10A 38 db(a) Kompaktfläktar DC Kompaktfläkt 92x92x38 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D9238V12LB 12V 6,48W 3300 min -1 0,54A 48 db(a) D9238V12MB 12V 8,40W 3800 min -1 0,70A 51 db(a) D9238V12HB 12V 15,96W 4300 min -1 1,33A 55 db(a) D9238V12SB 12V 24,00W 4900 min -1 2,00A 57 db(a) 97

98 Kompaktfläktar DC Kompaktfläkt 92x92x32 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D9232V12S 12V 9,60W 4700 min -1 0,80A 51 db(a) D9232V12H 12V 5,88W 4000 min -1 0,49A 47 db(a) D9232V12M 12V 3,24W 3200 min -1 0,27A 42 db(a) D9232V24S 24V 10,08W 4700 min -1 0,42A 51 db(a) D9232V24H 24V 6,24W 4000 min -1 0,26A 47 db(a) D9232V24M 24V 4,08W 3200 min -1 0,17A 42 db(a) D9232V48H 48V 10,08W 4000 min -1 0,21A 47 db(a) D9232V48M 48V 5,76W 3200 min -1 0,12A 42 db(a) Kompaktfläkt 92x92x25 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D9225V12H 12V 3,84W 3000 min -1 0,32A 38 db(a) D9225V12M 12V 2,40W 2500 min -1 0,20A 34 db(a) D9225V12L 12V 1,92W 2000 min -1 0,16A 28 db(a) D9225V24H 24V 4,32W 3000 min -1 0,18A 38 db(a) D9225V24M 24V 3,36W 2500 min -1 0,14A 34 db(a) D9225V24L 24V 2,40W 2000 min -1 0,10A 28 db(a) 98

99 Kompaktfläkt 80x80x38 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D8038V12SD 12V 11,64W 5700 min -1 0,97A 55,0 db(a) D8038V12HD 12V 7,68W 4900 min -1 0,64A 51,5 db(a) D8038V12MD 12V 5,04W 4200 min -1 0,42A 47,0 db(a) D8038V12LD 12V 3,24W 3400 min -1 0,27A 41,5 db(a) D8038V24SD 24V 10,08W 5700 min -1 0,42A 55,0 db(a) D8038V24HD 24V 6,72W 4900 min -1 0,28A 51,5 db(a) D8038V24MD 24V 4,80W 4200 min -1 0,20A 47,0 db(a) D8038V24LD 24V 3,12W 3400 min -1 0,13A 41,5 db(a) D8038V48SD 48V 9,60W 5700 min -1 0,20A 55,0 db(a) D8038V48HD 48V 7,20W 4900 min -1 0,15A 51,5 db(a) D8038V48MD 48V 5,28W 4200 min -1 0,11A 47,0 db(a) D8038V48LD 48V 3,84W 3400 min -1 0,08A 41,5 db(a) Kompaktfläktar DC Kompaktfläkt 80x80x25 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D8025V12SL-03 12V 4,80W 4000 min -1 0,40A 41 db(a) D8025V12H-03 12V 3,60W 3300 min -1 0,30A 36 db(a) D8025V12M-03 12V 2,40W 2700 min -1 0,20A 30 db(a) D8025V12L-03 12V 1,80W 2100 min -1 0,15A 24 db(a) D8025V24SL-03 24V 6,00W 4000 min -1 0,25A 41 db(a) D8025V24H-03 24V 5,04W 3300 min -1 0,21A 36 db(a) D8025V24M-03 24V 4,80W 2700 min -1 0,17A 30 db(a) D8024V24L-03 24V 2,88W 2100 min -1 0,12A 24 db(a) D8025V24H-03 24V 7,20W 3300 min -1 0,15A 36 db(a) 99

100 Kompaktfläktar DC Kompaktfläkt 80x80x25 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D8025V12H 12V 2,40W 3200 min -1 0,20A 35 db(a) D8025V12M 12V 1,92W 2600 min -1 0,16A 32 db(a) D8025V12L 12V 1,44W 2200 min -1 0,12A 25 db(a) D8025V24H 24V 3,12W 3200 min -1 0,13A 35 db(a) D8025V24M 24V 2,64W 2600 min -1 0,11A 32 db(a) D8025V24L 24V 2,16W 2200 min -1 0,09A 25 db(a) Kompaktfläkt 80x80x15 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D8015V12SM 12V 5,40W 4000 min -1 0,45A 42 db(a) D8015V12SL 12V 4,20W 3500 min -1 0,35A 40 db(a) D8015V12H 12V 2,64W 3000 min -1 0,22A 35 db(a) D8015V12M 12V 2,04W 2500 min -1 0,17A 31 db(a) D8015V24SM 24V 5,76W 4000 min -1 0,24A 42 db(a) D8015V24SL 24V 4,32W 3500 min -1 0,18A 40 db(a) D8015V24H 24V 3,36W 3000 min -1 0,14A 35 db(a) D8015V24M 24V 2,88W 2500 min -1 0,12A 31 db(a) 100

101 Kompaktfläkt 70x70x25 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D7025V12SH 12V 7,44W 6000 min -1 0,62A 48 db(a) D7025V12H 12V 6,24W 5500 min -1 0,52A 45 db(a) D7025V12M 12V 3,93W 5000 min -1 0,33A 30 db(a) Kompaktfläktar DC Kompaktfläkt 70x70x15 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D7015V12SH 12V 4,08W 4500 min -1 0,34A 39 db(a) D7015V12H 12V 3,36W 4200 min -1 0,28A 38 db(a) D7015V12M 12V 2,88W 3800 min -1 0,24A 34 db(a) D7015V24SH 24V 6,48W 4500 min -1 0,27A 39 db(a) D7015V24H 24V 5,76W 4200 min -1 0,24A 38 db(a) D7015V24M 24V 4,80W 3800 min -1 0,20A 34 db(a) 101

102 Kompaktfläktar DC Kompaktfläkt 65x35 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D6535V12H 12V 4,32W 5600 min -1 0,36A 40 db(a) Kompaktfläkt 60x60x38mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D6038V12SLBDA 12V 16,80W min -1 1,40A 63,6 db(a) D6038V12HBD-A 12V 7,68W 8000 min -1 0,64A 58,0 db(a) D6038V12MBDA 12V 3,36W 6000 min -1 0,28A 50,5 db(a) 102

103 Kompaktfläkt 60x60x25 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D6025V12SH-03 12V 4,68W 7000 min -1 0,39A 47 db(a) D6025V12SM-03 12V 4,08W 6000 min -1 0,34A 42 db(a) D6025V12SL-03 12V 2,76W 5000 min -1 0,23A 38 db(a) D6025V12H 12V 1,56W 3800 min -1 0,13A 30 db(a) D6025V12M 12V 1,32W 3200 min -1 0,11A 25 db(a) D6025V12L 12V 1,08W 2600 min -1 0,09A 23 db(a) D6025V24SH-03 24V 5,28W 7000 min -1 0,22A 47 db(a) D6025V24SM-03 24V 4,32W 6000 min -1 0,18A 42 db(a) D6025V24SL-03 24V 3,12W 5000 min -1 0,13A 38 db(a) D6025V24H 24V 2,88W 3800 min -1 0,12A 30 db(a) D6025V24M 24V 2,40W 3200 min -1 0,10A 25 db(a) D6025V24L 24V 1,92W 2600 min -1 0,08A 23 db(a) Kompaktfläktar DC Kompaktfläkt 60x60x20 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D6020V12SH 12V 2,16W 4800 min -1 0,18A 35,5 db(a) D6020V12H 12V 1,80W 4200 min -1 0,15A 30,4 db(a) D6020V12M 12V 1,44W 3600 min -1 0,12A 26,2 db(a) D6020V12L 12V 1,08W 3000 min -1 0,09A 23,4 db(a) 103

104 Kompaktfläktar DC Kompaktfläkt 60x60x15 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D6015V12H 12V 2,16W 4500 min -1 0,18A 32 db(a) D6015V12M 12V 1,92W 3800 min -1 0,16A 30 db(a) D6015V24H 24V 4,08W 4500 min -1 0,17A 35,5 db(a) Kompaktfläkt 60x60x10 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D6010V12H 12V 2,52W 4700 min -1 0,21A 36,8 db(a) D6010V12M 12V 1,92W 4200 min -1 0,16A 35 db(a) D6010V12L 12V 1,56W 3600 min -1 0,13A 29 db(a) D6010V24H 24V 3,84W 4700 min -1 0,16A 36,8 db(a) D6010V24M 24V 3,60W 4200 min -1 0,15A 35 db(a) 104

105 Kompaktfläkt 50x50x15 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D5015V12H 12V 2,28W 6300 min -1 0,19A 38 db(a) D5015V12M 12V 1,80W 5600 min -1 0,15A 35 db(a) Kompaktfläktar DC Kompaktfläkt 50x50x10 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D5010V12H 12V 1,92W 5500 min -1 0,16A 32 db(a) D5010V12M 12V 1,20W 4000 min -1 0,10A 29 db(a) D5010V12L 12V 0,84W 3500 min -1 0,07A 20 db(a) 105

106 Kompaktfläktar DC Kompaktfläkt 40x40x56 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D4056V12S 12V 15,00W min -1 1,25A 61,5 db(a) D4056V12H 12V 12,00W min -1 1,00A 61,0 db(a) D4056V12M 12V 10,20W min -1 0,84A 58,0 db(a) Kompaktfläkt 40x40x28 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D4028V12SMDK 12V 9,72W min -1 0,81A 54,0 db(a) D4028V12SLD-K 12V 7,68W min -1 0,64A 54,0 db(a) D4028V12HD-K 12V 6,60W min -1 0,55A 54,0 db(a) D4028V12MD-K 12V 4,56W min -1 0,38A 48,6 db(a) D4028V12LD-K 12V 4,44W 9500 min -1 0,37A 42,0 db(a) D4028V12XLD-K 12V 1,68W 8000 min -1 0,14A 40,0 db(a) D4028V24HD-K 24V 6,72W min -1 0,28A 54,0 db(a) D4028V24MD-K 24V 4,32W min -1 0,18A 48,6 db(a) D4028V24LD-K 24V 2,88W 9500 min -1 0,12A 42,0 db(a) D4028V24XLD-K 24V 2,40W 8000 min -1 0,10A 40,0 db(a) 106

107 Kompaktfläkt 40x40x20 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D4020V5H 5V 1,25W 7000 min -1 0,25A 31 db(a) D4020V5M 5V 0,60W 6000 min -1 0,12A 26 db(a) D4020V12H 12V 1,92W 7000 min -1 0,16A 31 db(a) D4020V12M 12V 1,20W 6000 min -1 0,10A 26 db(a) D4020V12L 12V 0,96W 5000 min -1 0,08A 22 db(a) D4020V24H 24V 4,32W 7000 min -1 0,18A 31 db(a) D4020V24M 24V 3,12W 6000 min -1 0,13A 26 db(a) D4020V24L 24V 2,40W 5000 min -1 0,10A 22 db(a) Kompaktfläktar DC Kompaktfläkt 40x40x15 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D4015V12H 12V 1,44W 8600 min -1 0,12A 36,5 db(a) D4015V12M 12V 1,20W 7300 min -1 0,10A 32,0 db(a) D4015V12L 12V 0,96W 6000 min -1 0,08A 28,0 db(a) 107

108 Kompaktfläktar DC Kompaktfläkt 40x40x10 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D4010V5H 5V 1,15W 6500 min -1 0,23A 29 db(a) D4010V5M 5V 0,90W 5000 min -1 0,18A 24,5 db(a) D4010V12H 12V 1,56W 6500 min -1 0,13A 29 db(a) D4010V12M 12V 1,08W 5000 min -1 0,09A 24,5 db(a) D4010V24H 24V 3,12W 5500 min -1 0,13A 28 db(a) Kompaktfläkt 40x40x7 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D4007V5SLB 5V 1,3W 7500 min -1 0,25A 34 db(a) D4007V5HB 5V 1,2W 6500 min -1 0,23A 30 db(a) D4007V12HB 12V 1,6W 7500 min -1 0,13A 34 db(a) D4007V12MB 12V 1,3W 6500 min -1 0,11A 30 db(a) 108

109 Kompaktfläkt 35x35x10 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D3510V5S-A 5V 0,25W 9500 min -1 0,05A 15,0 db(a) D3510V5H-A 5V 0,48W 8000 min -1 0,10A 27,5 db(a) D3510V5M-A 5V 0,55W 7000 min -1 0,11A 30,0 db(a) D3510V5L-A 5V 0,90W 4500 min -1 0,18A 37,5 db(a) D3510V12S-A 12V 0,72W 9500 min -1 0,06A 27,5 db(a) D3510V12H-A 12V 0,72W 8000 min -1 0,06A 30,0 db(a) D3510V12M-A 12V 1,08W 7000 min -1 0,09A 37,5 db(a) Kompaktfläktar DC Kompaktfläkt 30x30x10 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D3010V5S-Y 5V 0,90W min -1 0,18A 31 db(a) D3010V5H-Y 5V 0,50W 7800 min -1 0,10A 25 db(a) D3010V5M-Y 5V 0,40W 6800 min -1 0,08A 23 db(a) D3010V5L-Y 5V 0,30W 5800 min -1 0,06A 19 db(a) D3010V12S-Y 12V 1,20W min -1 0,10A 31 db(a) D3010V12H-Y 12V 0,78W 7800 min -1 0,06A 25 db(a) D3010V12M-Y 12V 0,60W 6800 min -1 0,05A 23 db(a) D3010V12L-Y 12V 0,50W 5800 min -1 0,04A 19 db(a) 109

110 Kompaktfläktar DC Kompaktfläkt 30x30x6 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D3006V5HO-A 5V 0,60W min -1 0,12A 32,1 db(a) D3006V5MO-A 5V 0,50W 9000 min -1 0,10A 27,9 db(a) D3006V5LO-A 5V 0,25W 7500 min -1 0,05A 20,0 db(a) D3006V5XLO-A 5V 0,25W 6000 min -1 0,05A 17,0 db(a) D3006V12HO-A 12V 0,96W min -1 0,08A 32,1 db(a) D3006V12LO-A 12V 0,60W 7500 min -1 0,05A 20,0 db(a) Kompaktfläkt 25x25x10 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D2510V5SHB-Y 5V 0,95W min -1 0,19A 30 db(a) D2510V5HB-Y 5V 0,70W min -1 0,14A 26 db(a) D2510V5MB-Y 5V 0,55W 8500 min -1 0,11A 22,5 db(a) D2510V5LB-Y 5V 0,40W 7000 min -1 0,08A 18 db(a) D2510V12SHB-Y 12V 0,96W min -1 0,08A 30 db(a) D2510V12HB-Y 12V 0,78W min -1 0,065A 26 db(a) D2510V12MB-Y 12V 0,60W 8500 min -1 0,05A 22,5 db(a) D2510V12LB-Y 12V 0,48W 7000 min -1 0,04A 19 db(a) 110

111 Kompaktfläkt 18x18x4 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D1504V5HS 5V 0,15W min -1 0,045A 35 db(a) Kompaktfläktar DC Kompaktfläkt 15x15x4 mm Benämning Spänning Märkeffekt Varvtal Märkström Ljudeffektsnivå D1504V5HS 5V 0,28W min -1 0,055A 35 db(a) 111

112 Kompaktfläktar DC Anslutningskabel Art.nr Benämning Längd / huvudvinkel Grader A mm A mm A mm A mm A mm A mm A mm A mm A mm A mm A mm A mm 90 Fläktskydd/metallgaller P F Fläktstorlek (mm) Fläktskydd i plast 3-delat fläktskydd med Metallgaller filterhållare i plast 40 x 40 P40 F40 G40 50 x 50 P50 F50 G50 60 x 60 P60 F60 G60 70 x G70 80 x 80 P80 F80 G80 92 x 92 P92 F92 G x G x 119 P120 F120 G x G x 172 P150 F x G x 151 P172 F172 G x G176 Ø G x G208 Ø G220 Ø G250 Ø G280 G 112

113 113 Kompaktfläktar DC

114 Radialfläktar Dubbelsugande radialfläktar AT version S Produktdata Låg vikt och utan sidoramar. Kan fås med monteringsfötter. Kullager i vibrationsdämpare monterade i inloppets centrum. Version SC och C har sidoramar i L-profil, vilket ger en robustare konstruktion för tuffare driftsförhållanden. Även tvillingutförande finns (version G2L och SC2). Finns i storlekar från 7-7 till och kan monteras i fyra olika positioner. Kallades tidigare Simplex. 114

115 Version S Benämning A B C E F H K L M P Q R S V X1 X2 X3 X4 ød u x s AT x16 AT x16 AT x16 AT x16 AT x16 AT x16 AT x16 AT x16 AT x16 AT x16 AT x16 Radialfläktar Ritningar 115

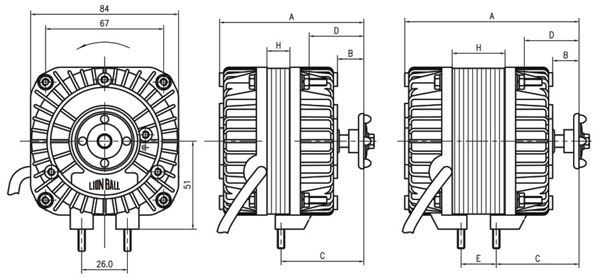

116 Fläktmotorer Universalmotorer Serie N Produktdata Enfas 4-polig skärmpolsmotor 230/240V 50/60Hz 1300 rpm Helkapslad typ för valfri montering Motorkåpa av aluminium Självinställande glidlager med permanentsmörjning Impregnerad och ugnstorkad lindning Isolationsklass B Skyddsklass IP42 Dubbelisolerad 3-ledarkabel Avsedd för rumstemperatur från -30 C till +40 C 3 fästhål i bakre och främre sköld. Klackar med 26 mm håldelning samt på motsatt sida lägre klackar med 2 bultar med 18 mm håldelning. Förlängda statorbultar. Motorer 5-10W är impedansskyddade Motorer 16-34W har termiskt motorskydd. 116

117 Universalmotor Serie N Benämning Effekt (W) Upptagen Avgiven Strömförbrukning (A) Varvtal (rpm) A (mm) B (mm) C (mm) D (mm) VN , / VN , / VNT , / VNT , / VNT , / VNT , / E (mm) Fläktmotorer Ritningar 117

118 Fläktmotorer Fläktmotor Serie N Produktdata Enfas 4-polig skärmpolsmotor 230/240V 50/60Hz 1300 rpm Helkapslad typ för valfri montering Motorkåpa av aluminium Självinställande glidlager med permanentsmörjning Impregnerad och ugnstorkad lindning Isolationsklass B Skyddsklass IP42 Dubbelisolerad 3-ledarkabel För rumstemperatur från -30 C till +40 C Motorer 5-16W är impedansskyddade Motorer 18-34W har termiskt motorskydd. Finns även med EC-motor i lågenergiutförande. Finns även i kullagrad version. 118

119 Fläktmotor Serie N Benämning Effekt (W) Upptagen Avgiven Strömförbrukning (A) Varvtal (rpm) A (mm) B (mm) C (mm) D (mm) VN , / VN , / VN , / VNT , / VNT , / VNT , / VNT , / E (mm) Fläktmotorer Ritningar 119

120 Fläktmotorer Fläktvingar Serie A (sugande) och AO (blåsande) Benämning Ø A (mm) α ± 1 B ± 2 (mm) C ± 1 (mm) S (mm) Vikt (g) , , , ,5 19, , ,5 25 1,2 147 Ritningar Fläktkurvor 120

121 Fläktvingar i plast Serie A (sugande) Art.nr Ø (mm - ) Fläktmotorer Fotbygel till motor Serie N Art.nr Benämning Höjd (mm) Monteringsring för motor Serie N (sugande eller blåsande) Art.nr Passar vinge med max Ø (mm) A (mm) B (mm) C (mm) (blåsande) (sugande) (blåsande) (sugande) (blåsande) (sugande) (blåsande) (blåsande) (blåsande) (sugande) (blåsande) (sugande) Ritning blåsande Ritning sugande 121

122 Fläktmotorer Enkel- och dubbelaxliga motorer serie BTB Produktdata Enfas 4-polig kondensatormotor En eller flera hastigheter Helkapslad Serie M enaxlad, serie B dubbelaxlad Självinställande lager med permanentsmörjning Impregnerad och ugnstorkad lindning Isolationsklass B Skyddsklass IP42 Termiskt motorskydd med automatisk återställning För temperatur från -30 C till +40 C Motorer för fläktkonvektorer, avfuktare, luftkonditionering, kondensorer mm. För montering i fläktgaller eller vagga, formgjutna aluminiumgavlar, fjädrande upphängning. På begäran trefasutförande andra effekter frekvens 60 Hz annan isolationsklass andra temperaturer andra axellängder och axelhöjder Vi har också ett stort sortiment av vaggor för upphängning, skyddsgaller och fläktvingar. 122

123 Enkelaxlig fläktmotor 101M Art.nr Effekt (W) Avgiven Upptagen Strömförbrukn. (A) Varv/min Hög Med. Låg Dim (mm) A B Vikt (kg) Kond. (uf) Märksp. (V/Hz) 101M , , /50 12,7 101M , , /50 12,7 Ritning 101M Axeldia. (mm) Fläktmotorer A B Enkelaxlig fläktmotor 103M Art.nr Effekt (W) Avgiven Upptagen Strömförbrukn. (A) Varv/min Hög Med. Låg Vikt (kg) Kond. (uf) Märksp. (V/Hz) 103M , ,3 2,5 230/50 12,7 Axeldia. (mm) Ritning 103M 123

124 Fläktmotorer Dubbelaxlig fläktmotor 103B 3 hastigheter Art.nr Effekt (W) Avgiven Upptagen Strömförbrukn. (A) Dim (mm) A B C Vikt (kg) Kond. (uf) Märksp. (V/Hz) 103B-3045/1Q , ,45 2,5 230/50 12,7 103B-4080/3Q , ,9 2,5 220/50 12,7 103B-50110/6A , , /50 12,7 103B-50185/6A , , /50 12,7 Axeldia. (mm) Dubbelaxlig fläktmotor 106B 6 hastigheter Art.nr Effekt (W) Avgiven Upptagen Strömförbrukn. (A) Dim (mm) A B C Vikt (kg) Kond. (uf) Märksp. (V/Hz) 106B , , /50 12,7 106B-2035/5Q , , /50 12,7 106B , ,65 2,5 220/50 12,7 106B , , /50 12,7 Axeldia. (mm) Ritning 103B-106B B A C 124

125 Dubbelaxlig fläktmotor 123B Art.nr Effekt (W) Avgiven Upptagen Strömförbrukn. (A) Varv/min Hög Med. Låg Dim (mm) A B C Vikt (kg) Kond. (uf) Märksp. (V/Hz) 123B-50250/ , ,06 6,3 230/50 12,7 Ritning 123B B A C Axeldia. (mm) Fläktmotorer Dubbellaxlig fläktmotor 3BTB Art.nr Effekt (W) Avgiven Upptagen Strömförbrukn. (A) Varv/min Hög Med. Låg Dim (mm) A B C Vikt (kg) Kond. (uf) Märksp. (V/Hz) Axeldia. (mm) 3BTB , ,85 1-1,5 230/50 9,52-12,7 3BTB , ,16 2,5-3,5 230/50 9,52-12,7 Ritning 3BTB B A C 125

126

127 KYLA

128 Fläktförångare BHP-BHS-SHP-SHS-SHF Fläktförångare Produktdata Hög verkningsgrad Låg avfuktning Minimal risk för isbildning Lång kastlängd Liten inre volym Låg ljudnivå Låg energiförbrukning Kompakta yttermått De invändigt räfflade kopparrören är speciellt utvecklade för de nya köldmedierna. Högeffektiva aluminiumlameller med speciella turbulatorer reducerar avfuktning och isbildning. Samtliga modeller har högeffektiva fläktar med termiskt motorskydd. Fläktarna är statiskt och dynamiskt balanserade. Jämn luft och aerodynamisk fördelning genom förångarelementet för högsta möjliga verkningsgrad. Värmestavar i rostfritt stål ger snabb och effektiv avfrostning av förångaren. Fläktgaller och hölje är tillverkat i safe shell ett stöttåligt material speciellt avsett för låga temperaturer. Takmonterad för mindre kylrum och kylmöbler. BHP och BHS är försedda med lågenergimotorer 128

129 Fläktförångare BHP-SHP Art.nr Typ Kyleffekt* (W) Luftflöde (m3/h) Kastlängd (m) Ljudtrycksnivå ** (db A) Kylyta (m2) Utv. Inv. Fläktar (Ø 154 mm) Effektförbrukn. (W) Strömförbrukn. (A) Elavfrostning (W) Mått (mm) Inv. volym (dm³) Lamelldelning 4,3 mm BHP ,95 0, , ,20 2, BHP ,43 0, , ,30 2, SHP ,95 0, , ,20 2, SHP ,43 0, , ,30 2, SHP ,90 0, , ,40 4, SHP ,86 0, , ,60 4,8 * Effekten gäller vid R404A och vid +2,5 C rumstemperatur och -7,5 C förångningstemperatur ( ΔT1=10K). ** Vid 3 m fritt avstånd. Fläktförångare BHS-SHS Art.nr Typ Kyleffekt* (W) Luftflöde (m3/h) Ljudtrycksnivå ** (db A) Kylyta (m2) Utv. Inv. Fläktar (Ø 154 mm) Effektförbrukn. (W) Strömförbrukn. (A) Elavfrostning (W) Mått (mm) Inv. volym (dm³) Lamelldelning 5,0 mm BHS ,0 0, , ,28 5, SHS ,0 0, , ,28 5, BHS ,0 0, , ,34 5, SHS ,0 0, , ,34 5, BHS ,8 0, , ,39 6, SHS ,8 0, , ,39 6, BHS ,8 0, , ,47 6, SHS ,8 0, , ,47 6, BHS ,7 0, , ,49 8, SHS ,7 0, , ,49 8, BHS ,7 0, , ,59 8, SHS ,7 0, , ,59 8, BHS ,4 0, , ,84 10, SHS ,4 0, , ,84 10, BHS ,4 0, , ,84 12, SHS ,4 0, , ,84 12,3 Vikt (kg) Vikt (kg) Fläktförångare * Effekten gäller vid R404A och vid +2,5 C rumstemperatur och -7,5 C förångningstemperatur ( ΔT1=10K). ** Vid 3 m fritt avstånd. Fläktförångare SHF Art.nr Typ Kyleffekt* (W) Luftflöde (m3/h) Kastlängd (m) Ljudtrycksnivå** (db A) Fläktar (Ø 154 mm) Effektförbrukn. (W) Strömförbrukn. (A) Elavfrostning (W) Mått (mm) Lamelldelning 5,5 mm SHF 50S , , , SHF 60S , , , SHF 70S , , , SHF 55D x2, , , SHF 65D x2, , ,46 * Effekten gäller vid R404A och vid +2,5 C rumstemperatur och -7,5 C förångningstemperatur ( ΔT1=10K). ** Vid 3 m fritt avstånd.. Inv. volym (dm³) 129

130 Fläktförångare EVS Fläktförångare Produktdata Förångarelement med hög verkningsgrad Låg avfuktning Minimerad risk för isbildning Lång kastlängd Liten inre volym Låg ljudnivå Låg energiförbrukning Kompakta yttermått Uttag för manometerställ Samtliga modeller har högeffektiva fläktar med termiskt motorskydd. Fläktarna är statiskt och termiskt balanserade Hölje i aluminiumplåt Speciellt avsedda för kylmöbler och små kylrum. Beroende på kylrummets temperatur finns dessa i två versioner. - EVS för kylrumstemperatur ner till -12 C med 3,5/7 mm dubbel lamelldelning och elavfrostning (tillval). - EVS/B för kylrumstemperatur ner till -25 C med 4,5/9 mm dubbel lamelldelning och elavfrostning (tillval). Samtliga modeller har högeffektiva kylbatterier med alumiuniumlameller och kopparrör. De invändigt räfflade kopparrören är speciellt utvecklade för de nya köldmedierna. Högeffektiva aluminiumlameller med speciella turbulatorer reducerar avfuktning och isbildning. Jämn och aerodynamisk luftfördelning genom förångarelementet för högsta möjliga verkningsgrad. Värmestavar i rostfritt stål ger snabb och effektiv avfrostning av förångaren. 130

131 Fläktförångare EVS Art.nr Typ Kyleffekt* (kw) Luftflöde (m3/h) Kastlängd (m) Kylyta (m2) Utv. Fläktar (Ø 200 mm) Strömförbrukn. (A) Effektörbrukn. (W) Inv. volym (dm³) Elavfrostning (W) Anslutningar Lamelldelning 3,5 / 7,0 mm EVS 40 0, ,6 1 0, , mm 4, EVS 60 0, ,5 2,6 1 0, , mm 4, EVS 100 0, ,8 2 0, , mm 7, EVS 130 0, ,5 4,1 2 0, , mm 7, EVS 180 1, ,5 5,3 3 1, , /2 SAE 11, EVS 290 1, ,2 3 1, , /2 SAE 12,1 Lamelldelning 4,5 / 9,0 mm EVS 40/B 0, ,3 1 0, , mm 4, EVS 60/B 0, ,5 1,9 1 0, , mm 4, EVS 100/B 0, ,1 2 0, , mm 7, EVS 130/B 0, ,5 3,2 2 0, , mm 7, EVS 180/B 1, ,5 4,2 3 1, , /2 SAE 11, EVS 290/B 1, ,3 3 1, , /2 SAE 12,1 Vikt (kg) Fläktförångare * Effekten gäller vid R404A och vid +0 C rumstemperatur och -8 C förångningstemperatur ( ΔT1=8K). 131

132 Luftkylda kondensorer i stål Kondensorer Produktdata Testade i saltspraykammare i enlighet med ASTM B 117 i 400 timmar I kapaciteter från 210 W till 5460 W Varje kondensor testas under ett tryck av 30 bar. Lamelldelning STVF - STF: 3,5 mm Lamelldelning STN: 4,3mm Flänsarna stansas så att dessa får långa koniskt formade kragar. Kragarna pressas ihop i varandra och lödes samman invändigt med koppar. På så sätt bildas röret som sedan skall transportera köldmediet. Denna tillverkningsprocess garanterar ett lågt kontaktmotstånd mellan rör och fläns vilket höjer den totala värmeöverföringskoefficienten. Varje kondensor får ett fosfatskikt och ugnslackeras sedan två gånger. Denna behandling säkerställer motståndskraft mot saltmättad atmosfär som vid kustnära och marina applikationer. 132

133 Fläktkondensor STVF med en fläkt Art.nr Typ Kapacitet vid Δt 15 C (W) * Total förbrukning 1~230V 50 Hz (W) (ES) (A) (ES) Vikt (kg) Luftflöde (m³/h) Fläktar (st x ø mm) Ljud trycksnivå (db A) ** Kylyta (m²) Inv. volym (dm³) (ES) (10) 0,18 (0,13) 2,1(1,6) 255 1x ,55 0, (ES) (10) 0,20 (0,13) 2,4(1,9) 330 1x ,75 0, (ES) (10) 0,18 (0,13) 3 (2,5) 220 1x ,1 0, (ES) (18) 0,21 (0,25) 2,8(2,3) 450 1x , (ES) (20) 0,20 (0,20) 3,6(3,1) 290 1x ,5 0, ,32 (0,13) 3, x ,25 0, (ES) (26) 0,21 (0,26) 4,4(3,9) 390 1x , ,32 5, x ,5 0, ,44 8, x ,5 0, , x ,48 1,23 15, , x ,48 1,23 15,5 * R404A +40 C kondenseringstemp. ** Vid 3 m fritt fält. ES = med lågenergifläktar Anslutningar (Ø mm) Kondensorer Fläktkondensor STVF med två fläktar Art.nr Typ Kapacitet vid Δt 15 C (W) * Total förbrukning 1~230V 50 Hz (W) (ES) (A) (ES) Vikt (kg) Luftflöde (m³/h) Fläktar (st x ø mm) Ljudtrycksnivå (db A) ** Kylyta (m²) Inv. volym (dm³) (ES) (10) 0,36 (0,26) 5,9(4,9) 440 2x ,35 0, (ES) (20) 0,40 (0,40) 7,1(6,1) 580 2x ,2 0, (ES) (46) 0,42 (0,52) 8,7(7,7) 780 2x ,4 0, ,64 10, x ,5 1, ,88 15, x ,56 15,5 * R404A +40 C kondenseringstemp. ** Vid 3 m fritt fält. ES = med lågenergifläktar Måttabell STVF Anslutningar (Ø mm) Art.nr Typ A (mm) B (mm) C (mm) D (mm) M (mm) , , ,

134 Stålkondensor STN Kondensorer Art.nr Typ Kapacitet vid Δt 15 C (W) Luftflöde (m³/h) Fläktar (st x ø mm) Kylyta (m²) Inv. volym (dm³) x170 0,50 0,05 0, x200 0,68 0,07 0, x170 1,00 0,10 1, x230 0,89 0,09 0, x250 1,12 0,11 1, x200 1,36 0,13 1, x200 2,04 0,20 2, x230 1,77 0,17 1, x250 2,25 0,22 2, x230 2,66 0,26 2, x250 3,37 0,33 3, x250 4,49 0,44 4,72 * R404A +40 C kondenseringstemp. Vikt (kg) Måttabell STN Art.nr Typ A (mm) B (mm) C (mm) Fläktskydd för STN Art.nr Benämning Passar till C210 STN C240 STN 8124, 8224, C270 STN 9127, 9227, 9327,

135 Stålkondensor STFT Art.nr Typ Kapacitet vid Δt 15 C (W) * Luftflöde (m³/h) Fläktar (st x ø mm) Kylyta (m²) Inv. volym (dm³) x170 0,55 0,13 0, x200 0,75 0,18 1, x170 1,1 0,26 1, x ,25 1, x200 1,5 0,36 2, x254 1,25 0,3 1, x ,5 3, x170 2,35 0,56 3, x254 2,5 0,6 3, x200 3,2 0,75 4, x275 3,5 0,78 5, x230 4,4 0,97 6, x254 5,5 1,22 7,7 * +40 C kondenseringstemp. Vikt (kg) Kondensorer Måttabell STFT Art.nr Typ A (mm) B (mm) C (mm) Fläktskydd för STFT Art.nr Benämning Passar till CF18 STFT 12118, CF21 STFT 14121, CF24 STFT 16124, CF27 STFT 18127, CF33 STFT

136 Luftkylda kondensorer CAVF Kondensorer Produktdata Rör i koppar, invändigt räfflade Lameller i veckad aluminium Kapaciteter från 650 till 1900 W Fläktskydd i plast Omg. temp.: +25 C Kond. temp.: +40 C Köldmedie: R404a Lamelldelning: 5,0 mm Hög verkningsgrad tack vare kondensorbatteriets utformning. Fläktskyddet kan enkelt demonteras vid service. Speciellt avsedda för kylmöbler där installationsutrymmet är begränsat. 136

137 Kondensor CAVF Art.nr Benämning Kapacitet vid Δt 15 C (W) * Total förbrukning 1~230V (W) 50 Hz (A) Luftflöde (m³/h) Fläktar (st x ø mm) CAVF , x CAVF , x CAVF , x CAVF , x CAVF , x CAVF , x CAVF , x CAVF , x CAVF , x CAVF , x CAVF , x CAVF , x * R404A +40 C kondenseringstemp. ** Vid 3 m fritt fält. Ljudtrycksnivå (db A) ** Kondensorer Måttabell CAVF Ritning Art.nr Typ A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) J (mm) L (mm) M (mm) , , , , , , , , , , , ,

138 Lamellelement Lamellelement Produktdata Applikationer Värmepumpar Kylmöbler Avfuktare Kompakta luftkonditioneringssystem i bilar, bussar, tåg och arbetsfordon Kylningsskåp Luftbehandlingsaggregat Lamellelement används som värmeväxlare, kondensorer i förångare, luftvärmare och luftkylare. Lamellelementen finns i ett flertal rörgeometrier, lamelldelningar och utförande och de tillverkas på beställning efter kundens specifikationer. Lamellerna finns i aluminium (även lackerad och hydrofilmbehandlad) samt koppar. Finns i slätt eller veckat utförande. Gavlar i aluminium, koppar, mässing eller galvaniserad stålplåt. Lamellelementen kundanpassas men vi lagerför även ett standardsortiment. 138

139 Rörgeometri 25 x 12,5 25 x 12,5 25 x 21,65 25 x x 35 37,5 x 32, x x 29,44 Rörgeometri (mm) 25 x 12,5 25 x 12,5 25 x 21,65 25 x x 35 37,5 x 32, x x 29,44 Rördiameter 5/16 3/8 3/8 3/8 3/8 1/2 1/2 1/2 Rörväggstjocklek (mm) 0,28-0,7 0,28-0,7 0,28-0,7 0,28-0,7 0,28-0,7 0,4-0,5 0,4-0,5 0,4-0,5 Lamelldelning min (mm) max (mm) 1,2 4,2 1,4 4,0 1,6 6,0 Lamelltjocklek (mm) 0,1-0,4 0,1-0,4 0,1-0,4 0,1-0,4 0,18-0,28 0,1-0,25 0,18-0,28 0,1-0,3 1,6 6,0 3,0 12,0 1,6 10,0 3,0 12,0 1,6 4,1 Lamellelement 139

140 Sortiment på normalt lagerförda lamellelement B H Art.nr Benämning Mått (h x b x d) (mm) Rörgeometri (mm) Lamelldelning (mm) Kylelement 8T 4R x200x50 25 x 12,5 2,1 210 Kyleffekt (W) ΔT10 C Lamellelement Förångare 4T 3R x300x75 25 x / Förångare 4T 3R x500x75 25 x / Förångare 10T 1R x750x25 25 x Förångare 10T 1R x1150x25 25 x Förångare 6T 1R x1300x35 35 x 35 (3/8 ) Förångare 6T 1R x550x35 35 x 35 (3/8 ) Förångare 6T 1R x900x35 35 x 35 (3/8 ) Förångare 7T 3R x1090x x 35 (1/2 ) Förångare 7T 3R x350x x 35 (1/2 ) Förångare 7T 3R x490x x 35 (1/2 ) Förångare 7T 3R x620x x 35 (1/2 ) Förångare 7T 3R x750x x 35 (1/2 ) Förångare 7T 3R x950x x 35 (1/2 ) Förångare 8T 1R x1300x35 35 x 35 (3/8 ) Förångare 8T 1R x1800x35 35 x 35 (3/8 ) Förångare 8T 1R x200x35 35 x 35 (3/8 ) Förångare 8T 1R x350x35 35 x 35 (3/8 ) Förångare 8T 1R x450x35 35 x 35 (3/8 ) Förångare 8T 1R x550x35 35 x 35 (3/8 ) Förångare 8T 1R x750x35 35 x 35 (3/8 ) Förångare 8T 1R x900x35 35 x 35 (3/8 ) Förångare 8T 1R x1150x35 35 x 35 (3/8 ) Förångare 8T 1R x1000x35 35 x 35 (3/8 ) Förångare 9T 1R x1260x35 35 x 35 (3/8 ) Förångare 9T 1R x1375x35 35 x 35 (3/8 ) Förångare 10T 2R x690x70 35 x 35 (1/2 ) Förångare 10T 2R x1490x70 35 x 35 (1/2 ) Förångare 14T 1R x300x35 35 x 35 (3/8 ) Förångare 20T 1R x250x35 35 x 35 (3/8 ) Förångare 20T 1R x450x35 35 x 35 (3/8 ) Förångare 10T 1R x850x32,475 37,5 x 32,475 (1/2 ) Förångare 10T 1R x1300x32,475 37,5 x 32,475 (1/2 )

141 141 Lamellelement

142 Kompressorer R404A - R407C Kompressorer 142

143 Kompressor Köldmedie Applikation Frekvens R404A LBP 50 Hz 60 Hz Kompressor EN (CECOMAF) Kapacitet [W] Förångningstemperatur [ C] Slag volym [cm 3 ] TL4CL TL4.5CLX FR6CL FR7.5CL FR8.5CL NL7CLX NL8.4CLX SC10CL SC10CLX SC12CL SC12CLX SC15CLX SC18CLX SCE18CLX SC21CL GS26CLX GS34CLX SC12/12CL x SC15/15CL x SC18/18CL x SC21/21CL x SC10CLX SC12CLX SC12CLX SC15CLX SC18CLX SC10/10CLX x SC12/12CLX x SC15/15CLX x Kompressorer Köldmedie Applikation Frekvens R404A MBP 50Hz 60Hz HBP 50Hz R407C MBP / HBP 50Hz Kompressor EN (CECOMAF) Kapacitet [W] Förångningstemperatur [ C] Slagvolym [cm 3 ] NF7MLX SC10MLX SC12MLX SC15MLX SC18MLX SC18MLX GS21MLX GS26MLX GS34MLX NF7MLX SC10MLX SC12MLX SC15MLX SC18MLX TL4DL FR6DL SC10DL SC12DL SC15DL SC10/10DL x SC12/12DL x SC15/15DL x SC10DL SC12DL SC15DL SC10/10DL x SC12/12DL x SC15/15DL x Provbetingelser (CECOMAF) TL/NL/NF/FR/SC GS(LBP/MBP) SC R404A R404A R407C Kondenseringstemperatur: 45 C 40 C 45 C Omgivningstemperatur: 32 C 32 C 32 C Suggastemperatur: 32 C 20 C 32 C 220V / 50 Hz Värmekapacitet = kylkapacitet + effektförbrukning 143

144 Kompressorer Dimensioner Höjd [mm] A B TL4CL TL4.5CLX FR6CL FR7.5CL FR8.5CL NL7CLX NL8.4CLX SC10CL SC10CLX SC12CL SC12CLX SC15CLX SC18CLX SCE18CLX SC21CL GS26CLX GS34CLX SC12/12CL SC15/15CL SC18/18CL SC21/21CL SC10CLX SC12CLX SC12CLX SC15CLX SC18CLX SC10/10CLX SC12/12CLX SC15/15CLX NF7MLX SC10MLX SC12MLX SC15MLX SC18MLX SC18MLX GS21MLX GS26MLX GS34MLX NF7MLX SC10MLX SC12MLX SC15MLX SC18MLX TL4DL FR6DL SC10DL SC12DL SC15DL SC10/10DL SC12/12DL SC15/15DL SC10DL SC12DL SC15DL SC10/10DL SC12/12DL SC15/15DL C or D A B A B D ø16 TL NL NF A B D FR SC GS ø SC Twin 8301 ø16 70 D or C E C E D ø E C B A E C A B D 166 ø19 D E ø19 ø16 E C ø16 D C A B 1"-14 UNF 8305 E 320 ø ø C B A

145 TL-NL-FR LST - RSIR SC NF HST - CSIR g c b 8217 b 8221 d a1 d a1 d a TL4.5CLX Main winding a1 Start winding N N L C Winding protector c TL-NL-FR Main winding a1 Start winding N N L C Winding protector HST - CSIR c SC dc b Main winding 14 Motor protector M a2 c Start winding Thermostat c Kompressorer b 8222 a b a d a2 SC Main winding M b Start winding Main winding Winding protector N N L L L N a Winding protector a2 d e c e b a3 a2 c Start windin Bleeder resistance c a3 TOP HST - CSR GS Main winding Winding protector TOP Main winding Start winding S N N L d 13 Start winding Winding protector b1 b b2 C L R 5 4 a d a3 e c e a2 c Earthing (yellow/green) S tart (black) C ommon (brown) R un (blue) Bleeder resistance c S C R a3 Main winding Winding protector c Start winding Teckenförklaring a1: PTC startutrustning a2: Startrelä a3: Startutrustning b: Lock c: Startkondensator d: Ledningsavlastare e: Driftkondensator g: Skyddskåpa för PTC Thermostat M Fa n Thermostat M Fa n SC Twin Winding protector Main winding Starting relay Start winding HST - CSR Starting capacitor 5 2 Run capacitor Bleeder resistance 5 2 SC Twin Starting relay Main winding Starting capacitor Start winding Winding protector HST - CSIR N L 1 2 N L N N L L N N L L Thermostat N N L L Blue Black Brown Time delay relay Safety pressure control 1932 M Fa n Thermostat 2 Thermostat Time delay relay Thermostat 2 Safety pressure control Remove wire L-1 if time delay is used Blue Black Brown M Fa n Remove wire 1-2 if thermostat 2 is used Remove wire L-1 if time delay is used Remove wire 1-2 if thermostat 2 is used 145

146 Kompressorer R134a Kompressorer 146

147 Kompressor Applikation HBP / MBP / (LBP) LBP Kompressor Kapacitet [W] Förångningstemperatur [ C] [cm 3 ] PL35G TL2.5G TL3G TL4G TL5G FR6G FR7.5G FR8.5G FR10G FR11G SC10G SC12G SC15G SC18G SC21G SC12/12G x SC15/15G x SC18/18G x SC21/21G x PL50F TLS3FT TLS4FT TLS5FT TLES5.7FT NL6.1FT NL7.3FT NL8.4FT NL10FT SC12FT SC15FT SC18FTX SC21FTX 50Hz SC21FTX 60Hz Kompressorer Applikation MBP HBP Kompressor Kapacitet [W] Förångningstemperatur [ C] Slagvolym Slagvolym [cm 3 ] NL6.1MF NL7.3MF NL8.4MF NL10MF NL11MF NLE10MF GS26MFX GS34MFX TL4GH FR7GH SC10GH SC12GH SC15GH SC18GH SC18GH SC15GHH GS26GHX Provbetingelser (CECOMAF) PL/TL/TLS/TLES/ GS (MBP) GS (HBP NL/NLE/FR/SC Kondenseringstemperatur: 55 C 45 C 50 C Omgivningstemperatur: 32 C 32 C 32 C Suggastemperatur: 32 C 20 C 20 C Vätsketemperatur: 55 C V / 50 Hz Värmekapacitet = kylkapacitet + effektförbrukning 147

148 Kompressorer Dimensioner Höjd [mm] A B PL35G TL2.5G TL3G TL4G TL5G FR6G FR7.5G FR8.5G FR10G FR11G SC10G SC12G SC15G SC18G SC21G SC12/12G SC15/15G SC18/18G SC21/21G PL50F TLS3FT TLS4FT TLS5FT TLES5.7FT NL6.1FT NL7.3FT NL8.4FT NL10FT SC12FT SC15FT SC18FTX SC21FTX 50Hz SC21FTX 60Hz NL6.1MF NL7.3MF NL8.4MF NL10MF NL11MF NLE10MF GS26MFX GS34MFX TL4GH FR7GH SC10GH SC12GH SC15GH SC18GH SC18GH SC15GHH GS26GHX D A B ø16 D ø PL TL TLS/TLES 170 C or D A B NL/NLE FR SC GS 70 C 8300 E B A ø E C A B 156 D ø16 SC Twin ø16 70 D or C ø19 E C E C A B 157 D 151 ø ø ø19 70 E C D E B A D 203 C ø16 D C E B A A B 1"-14 UNF 8305 E

149 PL g LST - RSIR TL-TLS-TLES-NL-NLE-FR g SC b 8224 b 8217 b 8221 a1 a1 a1 d d d PL Main winding a1 Start winding N N L C Winding protector c Main winding a1 Start winding N N L C Winding protector HST - CSIR TL-TLS-TLES-NL-NLE-FR c SC Main winding a1 Start winding N N C L Winding protector c Kompressorer b 8222 b b a2 a a d d d c c c SC Main winding b Start winding Main winding Winding protector N N L L Start winding Winding protector a2 d 8227 a3 e c e a2 Bleeder resistance c a3 TOP HST - CSR GS Main winding Winding protector TOP Main winding Start winding S N N L Start winding Winding protector b1 b b2 C L R 5 4 a d a3 e c Earthing (yellow/green) S tart (black) C ommon (brown) R un (blue) e a2 Bleeder resistance c S C R a3 Main winding Winding protector Start winding Teckenförklaring a1: PTC startutrustning a2: Startrelä a3: Startutrustning b: Lock c: Startkondensator d: Ledningsavlastare e: Driftkondensator g: Skyddskåpa för PTC Thermostat M Fa n Thermostat M Fa n SC Twin Winding protector Main winding Starting relay Start winding HST - CSR Starting capacitor 5 2 Run capacitor Bleeder resistance 5 2 SC Twin Starting relay Main winding Starting capacitor Start winding Winding protector HST - CSIR N L 1 2 N L N N L L N N L L Thermostat N N L L Blue Black Brown Time delay relay Safety pressure control 1932 M Fa n Thermostat 2 Thermostat Time delay relay Thermostat 2 Safety pressure control Remove wire L-1 if time delay is used Blue Black Brown M Fa n Remove wire 1-2 if thermostat 2 is used Remove wire L-1 if time delay is used Remove wire 1-2 if thermostat 2 is used 149

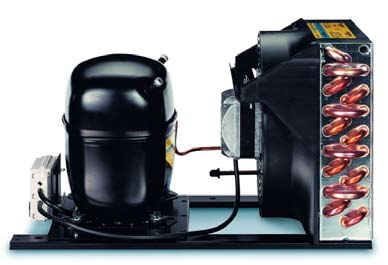

150 Luftkylda aggregat Luftkylda aggregat Produktdata Inomhusplacerade luftkylda kylaggregat. Helhermetiska luftkylda aggregat är lämpade för kyl-, frys- och komfortkyla. Aggregaten är avsedda för köldmedierna R134a och R404A. I T2 modellerna ingår kompressor, luftkyld kondensor med fläkt, elkopplingsbox med intern elanslutning till kompressor och fläktmotor, avstängningsventiler för vätske- och sugledning samt köldmediebehållare. NO modellerna är utan köldmediebehållare och avstängningsventiler. 150

151 Luftkylda aggregat Applikation Modell Benämning Kapacitet [W] Förångningstemperatur [ C] R134a LBP -35/10 C R134a LBP/HBP -35/15 C R404A LBP -45/-5 C R404A MBP -23.3/7.2 C R404A HBP -10/10 C N0 T PL50FX 114G TL3FX 114G G NL7FTX 114G G NL9FTX 114G G NL10FTX 114G G SC12FTX 114G G SC15FX 114G G SC15FTX 114G G SC18FX 114G G SC18FTX 114G G SC21FX 114G G PL35GX 114G TL3GX 114G G TL4GX 114G G TL5GX 114G G FR6GX 114G G FR7.5GX 114G G FR8.5GX 114G G FR10GX 114G G FR11GX 114G G SC12GX 114G G SC15GX 114G G SC18GX 114G G SC21GX 114G G SC12/12GX 114G SC15/15GX 114G SC18/18GX 114G SC21/21GX 114G TL4CLX 114H H FR6CLX 114H H NL7CLX 114H H FR8.5CLX 114H H SC10CLX 114H H SC12CLX 114H H SC15CLX 114H H SC18CLX 114H H SC21CLX 114H H SC10/10CLX 114H SC12/12CLX 114H SC15/15CLX 114H SC18/18CLX 114H SC21/21CLX 114H SC10MLX 114H H SC12MLX 114H H SC12MLX 114H H SC15MLX 114H H SC18MLX 114H H TL4DLX 114H H FR6DLX 114H H SC10/10DLX 114H SC12/12DLX 114H SC15/15DLX 114H Luftkylda aggregat Omgivningstemperatur: 32 C Suggastemperatur: 32 C 151

152 Dimensioner Applikation Enhet Art.nr Dimensioner (T2 modell) [mm] Luftkylda aggregat R134a LBP -35/10 C R134a LBP/HBP -35/15 C R404A (R507) LBP -45/-5 C Höjd H Bredd W Längd D Dist. a Sugledning Tryckledning N0 T2 PL50FX 114G TL3FX 114G G NL7FTX 114G G NL9FTX 114G G NL10FTX 114G G SC12FTX 114G G SC15FX 114G G SC15FTX 114G G SC18FX 114G G SC18FTX 114G G SC21FX 114G G PL35GX 114G TL3GX 114G G TL4GX 114G G TL5GX 114G G FR6GX 114G G FR7.5GX 114G G FR8.5GX 114G G FR10GX 114G G FR11GX 114G G SC12GX 114G G SC15GX 114G G SC18GX 114G G SC21GX 114G G SC12/12GX 114G SC15/15GX 114G SC18/18GX 114G SC21/21GX 114G TL4CLX 114H H FR6CLX 114H H NL7CLX 114H H FR8.5CLX 114H H SC10CLX 114H H SC12CLX 114H H SC15CLX 114H H SC18CLX 114H H SC21CLX 114H H SC10/10CLX 114H SC12/12CLX 114H SC15/15CLX 114H SC18/18CLX 114H SC21/21CLX 114H SC10MLX 114H H R404A SC12MLX 114H H (R507) SC12MLX 114H H MBP -23.3/7.2 C SC15MLX 114H H SC18MLX 114H H R404A (R507) HBP -10/10 C TL4DLX 114H H FR6DLX 114H H SC10/10DLX 114H SC12/12DLX 114H SC15/15DLX 114H NO = för kapillärrör utan avstängningsventiler T2 = för expansionsventil, med köldmediebehållare och 2 avstängningsventiler 152

153 PL 3 x ø7 H TL H D W H FR 8442 a Luftkylda aggregat 8443 W W a D 8 x ø7 8.5 D a 8 x ø NL SC H H 8446 W W D a x ø D a 8 x ø7 8.5 Twin x ø9 H W x ø9 D a

154 Dubbelpressostater DNS Pressostater Produktdata Automatisk eller manuell återställning Köldmedietemperatur: -20 C till +120 C IP44 Avsedda att användas med de vanligaste förekommande köldmedierna. Finns med ett flertal olika kontaktfunktioner. Finns även för marin miljö (IP66) och explosionssäkert utförande. IP44 med täcklock (extra tillbehör). 154

155 Pressostat med automatisk återställning Art.nr Benämning Lågtryck Högtryck Brytfunktion Vikt Regler- Differens Regler- Differens (kg) område (bar) (bar) område (bar) (bar) DNS-D304X -0,6-4 0, fast 4 schema 1 0, DNS-D306X -0,6-6 0, fast 4 schema 1 0, DNS-D604X -0,6-4 0, fast 4 schema 4 0, DNS-D606X -0,6-6 0, fast 4 schema 4 0, DNS-D706X -0,6-6 0, fast 4 schema 7 0,46 Pressostat med manuell återställning Art.nr Benämning Lågtryck Högtryck Brytfunktion Vikt Regler- Differens Regler- Differens (kg) område (bar) (bar) område (bar) (bar) DNS-D304XM -0,6-4 0, schema 2 0, DNS-D306XM -0,6-6 0, schema 2 0, DNS-D604XM -0,6-4 0, Manuell schema 5 0, DNS-D606XM -0,6-6 0, återställn schema 5 0, DNS-D606XMM -0,6-6 Manuell 8-30 schema 6 0, DNS-D706XM -0,6-6 återställn schema 8 0, DNS-D306XML -0,6-6 0, schema 3 0,51 Pressostater Elschema / måttritningar L: Funktionsriktning vid ökande tryck på lågtryckssidan H: Funktionsriktning vid ökande tryck på högtryckssidan M: Funktionsritkning vid manuell återställning 155

156 Enkelpressostater SNS-HNS Pressostater Produktdata Automatisk eller manuell återställning Köldmedietemperatur: -20 C till +120 C SNS IP44 med täcklock (extra tillbehör). Avsedda att användas med de vanligaste förekommande köldmedierna. SNS för universella applikationer. HNS är en högtrycksbrytande pressostat. Finns även för marin miljö (IP66) och explosionssäkert utförande. Monteringsbygel levereras som standard. Flänsmutter ingår ej. 156

157 Enkelpressostat SNS Art.nr Benämning Reglerområde (bar) Differens (bar) Max bälgtryck (bar) Brytfunktion SNS-C101X -0,6-1 0,15-0,5 3,3 schema 1 0, SNS-C102X -0,2-2 0,25-1,5 5,5 schema 1 0, SNS-C103X -0,6-3 0,35-2,0 11 schema 1 0, SNS-C104X -0,6-4 0,4-2,0 16,5 schema 1 0, SNS-C106X -0,6-6 0,6-4,0 16,5 schema 1 0, SNS-C110X ,0-3,0 16,5 schema 1 0, SNS-C120X ,0-5,0 33 schema 1 0, SNS-C130X ,0-10,0 40 schema 1 0, SNS-C135X ,0-15,0 46 schema 1 0, SNS-C102XM2-0,2-2 Bryter vid 5,5 schema 2 0, SNS-C106XM2-0,6-6 fallande tryck, manuell återställning 16,5 schema 2 0, SNS-C130XM schema 2 0,33 Vikt (kg) Pressostater Enkelpressostat HNS Art.nr Benämning Reglerområde (bar) Differens (bar) Max bälgtryck (bar) Brytfunktion HNS-C130X schema 3 0, HNS-C130XM Bryter vid stigande tryck, 40 schema 4 0,24 manuell återställning Vikt (kg) Elschema / måttritningar M1: Funktionsriktning vid manuell återställning M2: Funktionsriktning vid manuell återställning Funktionsriktning vid ökande tryck på högtryckssidan 157

158 Pressostater KP Pressostater Produktdata Omgivningstemp.: DIN-godkända element: Max. driftstryck: Max. provtryck: Kontaktbelastning: Max. startström: Kontaktbelastning: Kapsling: -40 C till +65 C (+80 C i max. 2 h) 25 C till +65 C (+80 C i max. 2 h) Lågtryck 17 bar Högtryck 32 bar KP 6 = 46,5 bar Lågtryck 20 bar Högtryck 35 bar KP 6 = 46,5 bar AC1 = 16A, 400V AC3 = 16A, 400V AC15 = 10A, 400V 112A, 400V DC13 = 12W, 220V styrström IP30 eller IP44 KP-pressostater skyddar kyl- och luftkonditioneringsanläggningar mot för lågt sugtryck eller för högt kondenseringstryck. Regulatorerna kan också användas för att starta och stoppa kompressorer och fläktar i luftkylda kondensorer. 158

159 Pressostater KP lågtryck Pressostater KP högtryck Art.nr Benämning Ansl. typ Omr. (bar) Diff (bar) Kontaktfunk. Reset Vikt KP 1 1/4 flare -0,9-7 0,7 fast SPDT Min 0, KP 1 1/4 flare -0,2-7,5 0,7...4 SPDT - 0, KP 1 1/4 falre -0,2-7,5 0,7...4 SPDT guld - 0, KP 1 1/4 ODF löd -0,2-7,5 0,7...4 SPDT - 0, KP 1E 1/4 ODF löd -0,2-7,5 0,7...4 SPDT guld - 0, KP 2 1/4 flare -0,2-5 0,4...1,5 SPDT - 0,33 Art.nr Benämning Ansl. typ Omr. (bar) Diff (bar) Kontaktfunk. Reset Vikt KP 5 1/4 flare ,8...6 SPDT Aut 0, KP 5 1/4 flare fast SPDT Man 0, KP 5 1/4 ODF löd ,8...6 SPDT Aut 0, KP 5 1/4 ODF löd fast SPDT Man 0, KP 6B 1/4 flare fast SPDT Man 0, KP 7B 1/4 flare fast SPDT Man 0, KP 7EW 1/4 ODF löd SPDT guld Aut 0, KP 7W 1/4 flare SPDT Aut 0,35 Pressostater Konsol till pressostater KP Art.nr Benämning Konsol KP 159

160 Fasta pressostater Pressostater Produktdata Kompakt patronpressostat av membrantyp för kylsystem Hög- eller lågtryckspressostat -0,5-45 bar tryckområde Normalt stängd, öppen eller växlande kontakt Automatisk eller manuell återställning Brytförmåga upp till 6A Finns i flera olika anslutningsvarianter Pressostaten är robust och pålitlig och kan därför användas i alla tänkbara applikationer. Det kompakta formatet och den höga skyddsklassen innebär att pressostaten kan monteras direkt på anläggningen. ACB patronpressostater är huvudsakligen avsedda för kylsystem med CFC, HCFC och HFC som köldmedie och då som högeller lågtrycksvakt alternativt som arbetande driftspressostat (ex kondensorpressostat). Pressostaterna innehåller ett eller flera membran av rostfritt stål. Membranet deformeras när den trycksätts till ett visst värde. Membranet öppnar eller stänger den elektriska kontakten via en stav. Membranet återställs automatiskt när trycket sjunker under, eller höjs över, det förinställda värdet. Pressostaten lagerförs i ett flertal förinställda värden och utföranden och kan fås i enlighet med kundens önskemål. Pressostatens egenskaper innebär reducerade installationskostnader och minskat utrymmesbehov. 160

161 Fasta pressostater Köldmedie Tryckområde Vattentät typ CFC, HCFC, HFC -0,5 bar till 45 bar Öppen typ Återställning Automatisk eller manuell Automatisk Brytfunktion SPST-NO, SPST-NC, SPDT Elektrisk anslutning AWG18 kabel Flatstift (6,35 mm x 0,8 mm) Kabellängd (standard) Brytförmåga Anslutning Max. arbetstryck Sprängtryck Köldmedietemperatur Omgivande temperatur 150 cm (svart) 1/4 ODM löd 6 mm ODM löd 1/4 SAE invändig flare med schraderöppnare 250V AC för SPST 250V AC för SPDT 45 bar 300 bar -55 C till +135 C -30 C till +85 C 1/4 ODM löd 1/4 SAE invändig flare med schraderöppnare Pressostater Skyddsklass IP65 IP40 Godkännande CE, TÜV, VDE, UL och C-UL Förpackningsantal 20 st 50 st För den öppna typen finns en speciell kontakt vilket gör att skyddsklasserna förbättras från IP40 till IP65. Finns i ett flertal kabellängder. SPDT SPDT med manuell återställning SPST NO SPST NC SPST med manuell återställning SPST - Brytande kontakt SPDT - Växlande kontakt NO - Normalt öppen NC - Normalt stängd Figur SPST manuell återställning Kablar Återställningsknapp (tillval) Vattentätt hölje Membran Anslutning (1/4 inv. flare) Elanslutningar Mikrobrytare Stav Schraderöppnare 161

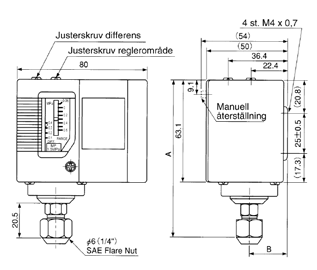

162 Högtryckspressostat Pressostater Art.nr Benämning Typ (se sid ) Från (bar) Till (bar) ACB-JB ACB-4UB60W ACB-JB ACB-JB ACB-4UB ACB-4UB ,5 23, ACB-2UB498W ACB-4UB43W ACB-DBK ACB-4UB ,5 23, ACB-2UB510W ACB-2UC56W ACB-2UB514W ACB-2UB625MW ACB-JB ACB-4UB43WB ACB-4UB , ACB-2UB508W ACB-JB ACB-2UC57W ACB-2UB813MW ACB-PC42M ACB-JC15M ACB-2UB465W 5 23,5 17, ACB-2UC58W ACB-2UC63MW ACB-DB , ACB-JB ACB-2UB162W ACB-4UB ACB-JB ACB-JC14M ACB-2UB505W ACB-4UB ACB-2UC59W ACB-2UB506W ACB-IB

163 Lågtryckspressostat Art.nr Benämning Typ (se sid ) Från (bar) Till (bar) LCB-JB29 1 3,0 1, LCB-IB04 8 3,0 1, ACB-2UA524W 1 1,7 2, ACB-2UA526W 5 1,7 2, LCB-2UA435W 1 1,5 3, ACB-4UA27W 1 1,5 3, LCB-JA ,5 3, LCB-JA , ACB-4UA12 6 1,5 3, LCB-PA81 5 1,5 3, ACB-4UA11 6 0,8 1, LCB-JA83 1 0,5 1, LCB-JA ,5 1, ACB-2UA127W 5 0,5 1, ACB-2UA520W 5 0,5 1, ACB-4UA10 6 0,3 1, LCB-PA14 5 0,3 1, ACB-2UA648W 1 0 0, ACB-4UA ACB-4UA26W 1 0 0,7 Pressostater Kondensorpressostat Art.nr Benämning Typ (se sid ) Från (bar) Till (bar) ACB-JA ACB-2UA393W 1 8, ACB-2UA305W ACB-JA ACB-JA ACB-PA

164 Pressostatmodeller 1 SPST vattentät typ automatisk återställning löd 2 SPDT vattentät typ automatisk återställning invändig flare Pressostater 3 SPST vattentät typ manuell återställning löd 4 SPDT öppen typ automatisk återställning löd 5 SPST vattentät typ automatisk återställning invändig flare 6 SPST öppen typ automatisk återställning löd 164

165 7 SPDT vattentät typ manuell återställning Invändig flare 8 SPST öppen typ automatisk återställning invändig flare Pressostater 9 SPST vattentät typ manuell återställning Invändig flare 10 SPDT vattentät typ manuell återställning löd 165

166 Vattensparventiler Vattensparventiler Produktdata Robust konstruktion Kompakt Hög tillförlitlighet och lång livslängd Brett användningsområde samt även för R410A Max. vattentemp: 60 C Max. vattentryck: 10 bar För vattenkylda kondensorer. CWR, AWR och VWR: öppnar vid tryckökning. Reglerar vattenflödet i vattenkylda kondensorer för att bibehålla ett stabilt kondenseringstryck. VWR är avsedd för anläggningar med R410A. SWR: 3-vägsventil som modulerar flödet till kondensorer och bypassledning. 166

167 Vattensparventil Art.nr Benämning Anslutning Storlek Reglerområde (bar) Fabriksinst.¹ (bar) Kv värde (m³/h) Max. arbetstryck (bar) Min. Max CWR-803GLW 3/ ,5 0, CWR-803GLWQ3 3/ ,5 0, AWR-1203GLW 3/ ,5 1, AWR-1203GLWQ17 3/ ,0 1, AWR-1504GLW 1/ ,5 2, AWR-1504GLWQ19 1/ ,0 2, AWR-2006GLW 3/ ,5 5, AWR-2006GLWQ19 3/ ,0 5, AWR-2510GLW ,5 6, AWR-2510GLWQ ,0 6, AWR-3212GLW 1 1/ ,5 8, AWR-4014FLW ² 1 1/ ,5 9, AWR-5020FLWH ² ,5 16, AWR-6524FLWH ² 2 1/ ,5 20, VWR-1203GLW 3/ ,0 1, VWR-1504GLW 1/ ,0 2, VWR-2006GLW 3/ ,0 5, SWR-1504GLW 1/ ,5 2, SWR-2006GLW 3/ ,5 5, SWR-2510GLW ,5 6, SWR-3212GLW 1 1/ ,5 8,48 20 ¹ Tryck vid vilket ventilen öppnar ² Levereras med 1 m kapillärrör Vattensparventiler Flöde AWR-6524FLWH AWR-5020FLWH AWR-4014FLW AWR-3212GLW AWR-2510GLW AWR-2006GLW Flöde (l/min) VWR-2006GLW AWR-1504GLW VWR-1504GLW AWR-1203GLW VWR-1203GLW CWR-803GLW Differenstryck (bar) 167

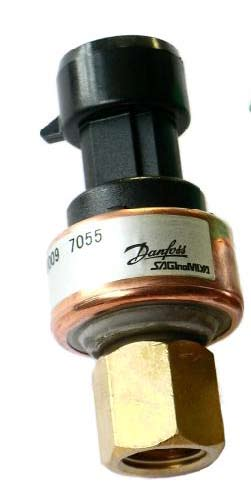

168 Tryckgivare Tryckgivare Produktdata Ratiometrisk typ Skyddsklass: IP66 Utsignal V DC: 0,5-4,5 Tryckområde: -1 till 50 bar Omgivningstemp.: -30 C till +100 C -30 C till +85 C (NSK-BE0007-U009) Vätsketemp.: -30 C till +120 C -30 C till +85 C (NSK-BE0007-U009) Märkspänning: 5V DC ± 0,25V Märkström: 10mA eller lägre Inv. flareanslutning är standard: 1/4 med schraderöppnare Utv. flareanslutning: 1/4 utv. flare Absoluttrycksutförande: Trycket 1Atm (1013hPa) defineras som 0 bar Kompakt, låg vikt och hög noggrannhet Brett urval av elektroniska reglermöjligheter Mångsidig applikationspotential Ett stort antal installations- och anslutningsmöjligheter Diagnos- och driftövervakningsmöjligheter Anslutning i rostfritt stål på begäran Anslutning 7/16-20UNF Inv. flare med schraderöppnare Rekommenderat åtdragningsmoment är 14,7 ± 2Nm 168

169 Tryckgivare Art.nr Benämning Reglerområde (bar) Min. Max. Noggrannhet ¹ Max. arbetstryck (bar) Elanslutning Anslutning NSK-BC010I-U ±2,5% F.S. 38,50 Molex 1/4 F/F NSK-BC030I-U ±2,0% F.S. 38,50 Molex 1/4 F/F NSK-BC035I-U ±2,0% F.S. 38,50 Molex 1/4 F/F NSK-BC050I-U ±2,5% F.S. 55,00 Molex 1/4 F/F NSK-BE007I-U ±3,0% F.S. 11,00 Packard 1/4 F/F NSK-BE010I-U ±2,5% F.S. 38,50 Packard 1/4 F/F NSK-BE015I-U ±2,5% F.S. 38,50 Packard 1/4 F/F NSK-BE020I-U ±2,5% F.S. 38,50 Packard 1/4 F/F NSK-BE030I-U ±2,0% F.S. 38,50 Packard 1/4 F/F NSK-BE035I-U ±2,0% F.S. 38,50 Packard 1/4 F/F NSK-BE050I-U ±2,5% F.S. 55,00 Packard 1/4 F/F NSK-BE007B-U ±3,0% F.S. 11,00 Packard 1/4 M/F NSK-BE010B-U ±2,5% F.S. 38,50 Packard 1/4 M/F NSK-BE015B-U ±2,5% F.S. 38,50 Packard 1/4 M/F NSK-BE020B-U ±2,5% F.S. 38,50 Packard 1/4 M/F NSK-BE030B-U ±2,0% F.S. 38,50 Packard 1/4 M/F NSK-BE035B-U ±2,0% F.S. 38,50 Packard 1/4 M/F NSK-BE050B-U ±2,5% F.S. 55,00 Packard 1/4 M/F Tryckgivare ¹ Innefattar ickelinjära, hysteres, repeterbarhet och temperaturavvikelse. Noggrannhet vid 1013Pc och vid -20 C till +70 C. F.S. = Full scale (hela mätområdet). Anslutningstyper Inv. 1/4 flare med schraderöppnare Inv. 1/4 flare Utv. 1/4 flare MPT (NPT) Kapillärrör NSK med Packardanslutning NSK med Molexanslutning 169

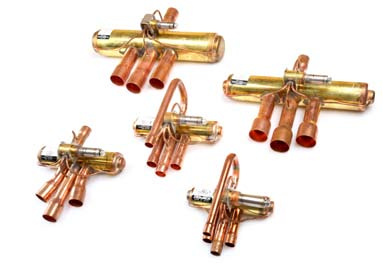

170 4-vägsventiler 4-vägsventiler Produktdata Kapaciteter från 1,5kW till 275kW (340kW R410a) Max. arbetstryck: 45 bar Max. omgivande temp.: -20 C till +55 C Max. vätsketemp.: -20 C till +130 C Max. temperatur: 130 C 4-vägs reverseringsventil används i värmepumpar i enhetsggregat, splitaggregat och fönsteraggregat av luftkonditioneringstyp mm. 4-vägsventilen ger en pålitlig omkastarfunktion. Utformad för att ge ögonblicklig reversering, samt arbetar med ett minimalt differenstryck mellan låg- och högtryckssidan. även tryckfallet genom ventilen och överläckning är minimerad. Försedd med droppskyddad hartsinkapslad magnetspole. Finns för köldmedierna R407C, R134a och R410a. 170

171 4-vägsventil Art.nr Benämning Anslutningar Tryck Sug Kapacitet/kW R407c* Δ p 0,1 bar 0,2 bar Kapacitet/kW R410a* Δ p 0,1 bar 0,2 bar CHV /8 1/2 6,63 9,34 7,94 11, STF 0101G 5/16 3/8 3,48 4,90 4,16 5, STF 0104G 5/16 3/8 4,11 5,79 4,91 6, STF 0201G 3/8 1/2 6,63 9,34 7,94 11, STF 0202G 3/8 1/2 6,63 9,34 7,94 11, STF 0204G 3/8 5/8 6,63 9,34 7,94 11, STF 0205G 5/16 1/2 6,63 9,34 7,94 11, STF 0208G 3/8 5/8 6,63 9,34 7,94 11, STF 0209G 3/8 1/2 6,63 9,34 7,94 11, STF 0214G 1/2 5/8 6,63 9,34 7,94 11, STF 0306G 1/2 5/8 8,06 11,34 9,63 13, STF 0316G 1/2 5/8 8,06 11,34 9,63 13, STF 0404G 1/2 3/4 16,76 23,60 20,00 28, STF 0409G 1/2 7/8 14,70 20,70 17,60 24, STF 0413G 5/8 7/8 14,70 20,70 17,60 24, STF 0420G 1/2 7/8 16,76 23,60 20,00 28, STF 0441G 1/2 3/4 14,70 20,70 17,58 24, STF 0712G 3/4 7/8 24,98 35,17 29,85 42, STF 0715G 7/8 1 1/8 24,98 35,17 29,85 42, STF 0728G 7/8 7/8 24,98 35,17 29,85 42, STF 1511G 7/8 1 1/8 27,82 39,17 33,25 46, STF 1513G 7/8 1 3/8 27,82 39,17 33,25 46, STF 1514G 1 1/8 1 3/8 27,82 39,17 33,25 46, STF 2011G 7/8 1 1/8 35,56 50,08 42,52 59, STF 2017G 1 1/8 1 3/8 35,56 50,08 42,52 59, VHV /4 53,74 75,68 64,24 90, VHV /8 1 3/8 53,74 75,68 64,24 90, VHV /8 1 5/8 53,74 75,68 64,24 90, VHV /4 1 1/2 75,87 106,83 90,71 127, VHV /8 1 5/8 75,87 106,83 90,71 127, VHV /2 1 3/4 105,90 149,12 126,61 178, VHV /8F 1 5/8 105,90 149,12 126,61 178, VHV /2 2 1/2 137,52 193,64 157,78 225, VHV /8F 2 1/8 137,52 193,64 157,78 225, VHV /4F 2 1/2 192,52 275,72 242,57 342,19 4-vägsventiler * 54,4 C kondensering / 7,2 C förångning / 5 C överhettning / 5 C underkylning Spole till 4-vägsventil Art.nr Benämning Kabellängd (mm) Spänning (VAC) Spole TF 01AJ633A1 (dubbelisolerad) V 50Hz Spole STF 01AJ504F V 50Hz Spole STF 01AB500A V 50/60Hz Spole STF 01AI040A1 (stift) - 230V 50/60Hz Spole STF 01AJ505H1 (dubbelisolerad 800 mm) V 50/60Hz 171

172 Principskiss (Spole spänningssatt) (Spole icke spänningssatt) 4-vägsventiler Utedel Utedel Komp. Komp. Innedel Innedel 172

173 Modellöversikt STF -0101G -0104G -0201G -0202G STF -0208G STF -0205G -0712G -0209G -0715G -0404G -0728G -0409G -2011G -0413G -2017G -0420G -0441G STF -0204G -0214G 4-vägsventiler STF -0306G -0316G STF -1511G -1513G -1514G STF

174 Magnetventiler NEV-VPV Magnetventiler Produktdata Direktverkande (NEV-202DXF) Servostyrd (NEV-603DXF, 803DXF, 1204DXF) 2-vägsutförande Normalt stängd ventil Normalt öppen ventil finns att få (NEV- Omgivande temperatur -20 C till +50 C Vätsketemperatur -30 C till +120 C (NEV, VPV) NEV magnetventil med lödanslutning, normalt stängd exkl spole. Avsedd att användas för de vanligaste förekommande köldmedierna. Kompakt design för användning i små applikationer såsom luftkonditionering, avfuktare och ismaskiner. Kan även fås med flatstiftanslutning. 174

175 Magnetventil NEV Magnetventil VPV Art.nr Benämning Anslutning Öppningsø (mm) Öppningsdiff. tryck p min / max (bar) Max. driftstryck (bar) Funktion NEV-L202DXF 1/4 1,8 0 / 21 33,7 Normalt öppen 0, NEV-152DXF 1/4 1,5 0 / 21 33,7 Normalt stängd 0, NEV-202DXF 1/4 1,9 0 / 21 33,7 Normalt stängd 0, NEV-603DXF 5/16 5,8 0 / 21 33,7 Normalt stängd 0, NEV-603DXF@2 5/16 5,8 0 / 21 33,7 Normalt stängd 0, NEV-803DXF 3/8 7,8 0,1 / 21 33,7 Normalt stängd 0, NEV-1204DXF 1/2 11,0 0,15 / 21 33,7 Normalt stängd 0,26 Art.nr Benämning Anslutning Öppningsø (mm) Öppningsdiff. tryck p min / max (bar) Max. driftstryck (bar) Funktion VPV-L202D 1/4 1,8 0 / 21 42,3 Normalt öppen 0, VPV-122D 1/4 1,2 0 / 36,7 42,3 Normalt stängd 0, VPV-152D 1/4 1,5 0 / 36,7 42,3 Normalt stängd 0, VPV-202DQ50 1/4 1,9 0 / 28 42,3 Normalt stängd 0, VPV-603D 5/16 5,8 0,05 / 36,7 42,3 Normalt stängd 0, VPV-803DQ50 3/8 7,8 0,1 / 28 42,3 Normalt stängd 0, VPV-1204DQ50 1/2 11,0 0,15 / 28 42,3 Normalt stängd 0,26 Vikt (kg) Vikt (kg) Magnetventiler Spole Art.nr Benämning Kabellängd (mm) Spänning (VAC) Spole NEV-MOAJ502BI Spole NEV-MOAB V NEV med kabel NEV med flatstiftsanslutning 175

176 Magnetventiler EVR Magnetventiler Produktdata Temperaturområde -40 C till C Max. arbetstryck 35 bar EVR ,2 bar / EVR bar MOPD upp till 25 bar med 12W spole EVR magnetventil med lödanslutning, normalt stängd. Avsedda för de vanligaste förekommande köldmedierna. 100% funktionstestad med avseende på internt och externt läckage samt elektriskt. 176

177 Magnetventil EVR Art.nr Benämning Anslutning Löd Kapacitet kw R134a* Kapacitet kw R404A* Kv-värde (m³/h) EVR2 032F1201 1/4 2,9 2,2 0, EVR3 032F1206 1/4 5 3,8 0, EVR3 032F1204 3/8 5 3,8 0, EVR6 032F1212 3/8 14,8 11,2 0, EVR6 032F1209 1/2 14,8 11,2 0, EVR10 032F1217 1/2 35,3 26,7 1, EVR10 032F1214 5/8 35,3 26,7 1, EVR10 032F1228 5/8 48,3 36,5 2, EVR10 032F1225 7/8 48,3 36,5 2, EVR10 032F1240 7/8 92,8 70, EVR10 032F /8 92,8 70, EVR10 032F / , EVR10 032F / EVR10 032F / Magnetventiler * Kapaciteten är angiven vid förångningstemperatur -10 C. Vätsketemperatur före ventilen 25 C och 0,15 bars tryck till över ventilen. Spole till magnetventil EVR 10W Art.nr Benämning Spänning Skyddsklass Utförande F V 50HZ IP67 Kopplingsplint F V 50HZ IP67 Kopplingsplint F V 50HZ IP67 Kopplingsplint F /250V 50HZ IP67 Kabel 1 meter 177

178 Backventiler BCV Backventiler Produktdata Max. driftstryck: 45 bar Max. vätsketemperatur: -30 C till +120 C Installeras på vätskeröret i värmepumpar för att undvika återströmning vid växling från värme till kyla eller tvärtom. Används för att undvika återströmning av högtrycksgas när kompressorn stannar. BCV avsedd att användas för köldmedier, luft samt olja. Kan monteras både horisontellt och vertikalt. 178

179 Backventil BCV Ritning BCV Art.nr Benämning Anslutning löd Öppningsdiameter (mm) Vikt (kg) Mått L (mm) Mått D (mm) BCV-302DYQ84 1/4 3,0 0, , BCV-603DYQ84 3/8 5,5 0, , BCV-804DYQ84 1/2 8,0 0, , BCV-1005DY 5/8 10,0 0, , BCV-1306DY 3/4 12,5 0, , BCV-1810DY 1 18,0 0, ,70 Backventiler IN D L Flödesriktning Ritning BCV IN D L Flödesriktning 179

180 Termostatiska expansionsventiler Expansionsventiler Produktdata Termostat, givare och kapillärrör i rostfritt stål Anslutningar i bimetall Rostfria stålrör med påvalsad koppar för snabb kopparinlödning TUA/TUAE termostatiska expansionsventiler i rostfritt stål till vätskeinsprutning i förångare på både kyl-, frys- och luftkonditioneringsanläggningar med fluorerande köldmedier. TUA/TUAE har utbytbar dysa och justerbar överhettning (upp till +4 C). TUA/TUE ventiler har kompakt design och låg vikt. Finns med MOP (max driftstryck) som skyddar kompressorn från överbelastning vid höga förångningstryck under uppstart och vid normal drift. Biflowfunktion. 180

181 Termostatisk expansionsventil Art.nr Benämning Köldmedium Anslutning Temp. område Tryckutjämning TUA 068U2204 R134a 1/4 x1/2 N Intern TUA 068U2205 R134a 3/8 x1/2 N Intern TUA 068U2206 R134a 1/4 x1/2 N Extern TUA 068U2207 R134a 3/8 x1/2 N Extern TUA 068U2215 R134a 3/8 x1/2 N, MOP Extern TUA 068U2284 R404A/R507 1/4 x1/2 N Intern TUA 068U2292 R404A/R507 1/4 x1/2 N, MOP Intern TUA 068U2308 R404A/R507 1/4 x1/2 B Intern TUA 068U2316 R404A/R507 1/4 x1/2 B, MOP Intern TUA 068U2285 R404A/R507 3/8 x1/2 N Intern TUA 068U2317 R404A/R507 3/8 x1/2 B, MOP Intern TUAE 068U2286 R404A/R507 1/4 x1/2 N Extern TUAE 068U2287 R404A/R507 3/8 x1/2 N Extern TUAE 068U2303 R404A/R507 3/8 x1/2 NM, MOP Extern TUAE 068U2319 R404A/R507 3/8 x1/2 B, MOP Extern TUA 068U2324 R407C 1/4 x1/2 N Intern TUA 068U2325 R407C 3/8 x1/2 N Intern TUA 068U2333 R407C 3/8 x1/2 N, MOP Intern TUAE 068U2326 R407C 1/4 x1/2 N Extern TUAE 068U2327 R407C 3/8 x1/2 N Extern TUAE 068U2335 R407C 3/8 x1/2 N, MOP Extern Expansionsventiler Dysinsats till termostatisk expansionsventil Art.nr Benämning Stl Kap. R22 omr. N Kap. R407C omr. N Kap. R134a omr. N Kap. R404A omr. N Kap. R507 omr. N Kap. R22 omr. B Kap. R407C omr. B Kap. R404A omr. N U ,6kW 0,63kW 0,47kW 0,47kW 0,45kW 0,52kW 0,46kW 0,36kW U ,9kW 0,92kW 0,7kW 0,7kW 0,66kW 0,68kW 0,58kW 0,5kW U ,3kW 1,4kW 1kW 1kW 1kW 0,85kW 0,7kW 0,64kW U ,8kW 1,9kW 1,4kW 1,4kW 1,3kW 1,2kW 1kW 0,89kW U ,6kW 2,8kW 2,1kW 2,1kW 2kW 1,8kW 1,4kW 1,3kW U ,5kW 3,8kW 2,7kW 2,8kW 2,7kW 2,3kW 1,9kW 1,8kW U ,3kW 5,7kW 4,1kW 4,2kW 4kW 3,5kW 2,9kW 2,7kW U kW 7,5kW 5,5kW 5,6kW 5,3kW 4,7kW 3,9kW 3,5kW U kW 11kW 8,2kW 8,4kW 8kW 7,1kW 5,8kW 5,3kW U kW 17kW 12kW 12kW 12kW 10,4kW 8,5kW 7,8kW Dysinsats med filter. Den nominella kapaciteten är baserad på: Förångningstemperatur te: 5 C för område N och te = -30 C för område B Kondenseringstemperatur tc = 32 C Köldmedietemperatur före ventilen tl = 28 C Öppningsöverhettning OS = 4 K Lödadapter Art.nr Benämning Anslutning Lödadapter T2 1/4 181

182 Elektroniska expansionsventiler Expansionsventiler Produktdata Max. arbetstryck: Köldmedium: Omgivande temp.: Max. temp. vid spolen: Skyddsklass (spole): Isolationsklass (spole): 42 bar (CO2 = 150 bar) R134A, R404A, R407C, R410A och R744 för CO2 modeller -30 C till 60 C (CO2 = -30 C till 70 C) +115 C IP66 Klass E Elektronisk expansionsventil typ KV. Exakt flödeskontroll med hög noggrannhet Kompakta dimensioner och låg vikt Energisparande utförande Bi-flow för värmepumpsapplikationer Val av ventil Om man vet enhetens driftförhållande kan en ventil väljas som överensstämmer med erforderlig kyleffekt. För att välja rätt expansionsventil rekommenderas att man definierar maximal och minimal kyleffekt. Det kan antas att maximal kyleffekt endast krävs vid igångkörning och minimal effekt precis efter avstängning. För att beräkna maximal och minimal kyleffekt se tabeller enligt vidstående sidor som anger korrektionsfaktor vid aktuell förångnings-, kondenserings- och underkylningstemperaturer. Dela min. och maxeffekten med korrektionsfaktorn för att få önskad kyleffekt på ventilen. Välj ventilen som har det största spannet mellan min och maxeffekt för att säkerställa tillräcklig noggrannhet och precision för reglering av kyleffekten. 182

183 Elektronisk expansionsventil Benämning Dysa (mm) Nominell kapacitet (kw) R22 R134a R404A R407C R410A R744 Anslutning (löd) (mm) Max. arb. tryck (bar) Max. driftstryck (bar) Max. rev. tryck (bar) Flöde UKV-10D85 1,0 2,6 2,0 1,8 2,7 3,1-7, bi-flow UKV-14D69 1,4 5,8 4,5 4,1 5,9 6,8-7, bi-flow UKV-18D02 1,8 10,3 8,1 7,3 10,6 12,1-6, bi-flow UKV-18D51 1,8 10,3 8,1 7,3 10,6 12,1-6, bi-flow UKV-20D32 2,0 12,4 9,7 8,7 12,7 14,5-7, bi-flow UKV-25D57 2,5 19,6 15,3 13,8 20,1 23,0-7, bi-flow UKV-30D59 3,0 26,8 20,9 18,9 27,5 31,5-7, bi-flow UKV-32D61 3,2 28,8 22,5 20,3 29,6 33,9-7, bi-flow VKV-40D61 4,0 46,4 36,2 32,7 47,6 54,5-12, bi-flow AKV-55D03 5,5 83,4 65,2 58,8 85,6 98,1-15, bi-flow UKV-J14D04 1, ,2 6, single (B-A) JKV-20D29 2, ,5 7, single (B-A) JKV-24D27 2, ,9 7, single (B-A) Expansionsventiler Spole till expansionsventil Benämning Relevant ventil Spänning Kabel (m) VKV-MOZS330E0 VKV-20D / JKV-20D 12VDC (0,26A/fas) 0,7 0,5 VKV-MOZS243B0 VKV-40D / JKV-24D 12VDC (0,38A/fas) 0,7 0,5 UKV-A102 UKV 12VDC (0,26A/fas) 0,7 0,6 AKV-MOZS816B0 AKV 12VDC (0,38A/fas) 0,7 0,5 UKV-A111 UKV-J 12VDC (0,26A/fas) 0,7 0,6 Ytterhölje för kabel (m) Måttskiss Exempel på applikation Permanentmagnet Spole Nålventil Kropp Inlopp Utlopp 183

184 Torkfilter Torkfilter Produktdata Temperatur: Arbetstryck: -40 C till +100 C (DML -40 C till +70 C) 42 bar Används i kyl-, frys och luftkonditionering för att ta upp föroreningar och fukt samt eliminerar syrabildning från köldmediet som kan orsaka allvarliga skador i kylystemet. Torkfiltren har en kompaktinsats med 100% molecular sieve. Därmed är de kompatibla för alla HFC, HCFC och CFC samt har en hög fuktupptagningsförmåga även vid höga kondenseringstemperaturer. Filter typ FG har 100 mesh nätsil med en duk som upptar föroreningar ned till 20 micron. 100% provtryckta med kvävgas för garanterad täthet. Flareanslutningarna är kopparpläterade för att förhindra korrosion. 184

185 Kombifilter Torkfilter Art.nr Benämning Anslutning Längd (mm) Volym (l) FGC 032 1/4 löd 125 0, FGC 032 S 1/4 löd 175 0, FGC 083 S 3/8 löd 175 0, FGC 163 S 3/8 löd 185 0, FGC 164 S 1/2 löd 185 0, FGC 404 S 1/2 löd 256 1, FGC 405 S 5/8 löd 256 1,39 Torkfilter Art.nr Benämning Anslutning Längd (mm) Volym (l) FG 032 S 1/4 löd 99 0, FG 052 S 1/4 löd 112 0, FG 082 S 1/4 löd 134 0, FG 162 S 1/4 löd 155 0, FG 083 S 3/8 löd 138 0, FG 053 S 3/8 löd 135 0, FG 163 S 3/8 löd 159 0, FG 164 S 1/2 löd 152 0, FG 304 S 1/2 löd 210 0, FG 305 S 5/8 löd 207 0,62 Torkfilter Art.nr Benämning Anslutning Volym (l) DML 032 S 1/4 löd 0, DML 052 S 1/4 löd 0, DML 033 S 3/8 löd 0, DML 053 S 3/8 löd 0, DML 054 S 1/2 löd 0, DML 163 S 3/8 löd 0,122 Reversibelt Torkfilter DM Art.nr Benämning Anslutning Volym (l) BiFlow DM 082 S 1/4 löd 0, BiFlow DMB 163 3/8 flare 0, BiFlow DMB 163 S 3/8 löd 0, BiFlow DMB 164 1/2 flare 0, BiFlow DMB 164 S 1/2 löd 0, BiFlow DMB 165 S 5/8 flare 0, BiFlow DMB 165 S 5/8 löd 0,

186 Torkfilter/Servicetorkare Torkfilter Produktdata Tillverkas av kylkopparrör med 99,9% Cu-halt Väggtjocklek 0,5 mm Kompatibel med alla HFC, HCFC och CFC Torkmedel XH9 186

187 Servicetorkare breakoff-typ för lödning Art.nr Benämning Torkmedel (gram) Ø (mm) Filtrets längd (mm) Anslutningar Ø (mm) X Y A B SM-LG ,3 4, SM-HP ,3 6, SM-HP ,3 6,6 Ritning Torkfilter Torkfilter för lödning Art.nr Benämning Torkmedel (gram) Anslutningar Ø A B SM /4 2,35 mm SM /4 2,60 mm SM /4 1/ SM /4 3,1 mm SM /4 1/4 + 1/4 187

188 Ackumulatorer Ackumulatorer Produktdata Tillverkas av kylkopparrör med 99,9% Cu-halt Väggtjocklek 0,5 mm Kompatibel med alla HFC, HCFC och CFC Ackumulatorer används i kylsystemet för att undvika att vätska i suggasledningen orsakar vätskeslag i kompressorn. 188

189 Ackumulator Art.nr Benämning Längd (mm) Diameter (mm) Anslutning x150 3/8 x3/ /8 löd x150 3/8 x3/ /8 löd x150 5/16 x5/ /16 löd x250 3/8 x3/ /8 löd x250 5/16 x5/ /16 löd Ackumulatorer 189

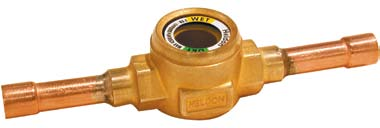

190 Synglas med fuktindikator Synglas Produktdata Synglasen är tillverkade i helgjuten mässing Röranslutningar i koppar för lödning eller mässing för flareanslutning Kompatibel med alla HFC, HCFC och CFC upp till 42 bar Arbetstemperatur från -40 C till +85 C Kan installeras i alla positioner Synglas med fuktindikator för kylsystem. Indikatorn visar om kylsystemet innehåller fukt. 190

191 Synglas Art.nr Benämning Anslutning Längd (mm) /4 x1/4 -S (löd) 1/4 löd /8 x3/8 -S (löd) 3/8 löd /2 x1/2 -S (löd) 1/2 löd /8 x5/8 -S (löd) 5/8 löd /4 x3/4 -S (löd) 3/4 löd /8 x7/8 -S (löd) 7/8 löd 160 Synglas 191

192 Kapillärrör Kapillärrör Produktdata Rör i koppar i enlighet med EN Flaremutter i gjutmässing enligt DIN 8912 Kapillärrör typ 600 i koppar med 1/4 invändig flareanslutning med eller utan schraderöppnare. Finns i längderna 500, 1000 och 1500 mm. 192

193 Kapillärrör Art.nr Benämning Schraderöppnare Längd (mm) CC Utan CC Utan CC Utan CA Med CA Med CA Med 1500 Andra längder på förfrågan. Kapillärrör 193

194 Schraderventiler Schraderventiler Produktdata Ventil och hatt i mässing Fjäder i rostfritt stål Max. arbetstemp. -30 C till +100 C Minsta öppningstryck 2,5 bar Schraderventiler används för att kontrollera trycket samt vid påfyllning och tömning av kyl- och fryssystem. 194

195 Schraderventil Art.nr Benämning Anslutning Längd (mm) Ant/fp VC / VC C 1/ Schraderventil Art.nr Benämning Anslutning Rörlängd (mm) Ant/fp VC mm VC mm VC mm VC / VC / VC / Schraderventiler Schraderventil Art.nr Benämning Anslutning Ant/fp Service T 1/4 x 1/4 x 1/4 100 Tillbehör till schraderventil Art.nr Benämning Anslutning Ant/fp Insats till schraderventil Hatt till schraderventil 1/ Hatt till schraderventil i aluminium 1/ /4 SAE 2 Teflonpackning 3 Kopparrör 4 HNBR-packning 5 Ventilhus i mässing 195

196 Vibrationsdämpare Vibrationsdämpare Produktdata CE godkänd Innerrör av korrigerat rostfritt stål Yttre flätning i rostfri ståltråd Anslutningar i koppar Individuellt testade och förseglade Avsedda att användas för alla vanligen förekommande köldmedie Huvudfunktionen för vibrationsdämpare är att absorbera kompressorns vibrationer för att undvika att dessa fortplantas i köldmedierörens och kylsystemets komponenter. Bör monteras så nära kompressorn som möjligt och parallellt med kompressoraxeln. I enlighet med europeisk standard ska vibrationsdämpare bytas vartannat år. 196

197 Vibrationsdämpare Art.nr Anslutning Längd (mm) Max. tryck (bar) / / / / / / / / / / / Finns även som 3 5/8 och 4 1/8 Finns tillgänglig med industriförpackning på begäran (OEM) min 50 st. Vibrationsdämpare 197

198 Kyl- och avfrostningskontroller Kyl- och avfrostningskontroller Produktdata Ansl.spänning: Effektförbrukning: Montering: Arbetstemp.: Lagringstemp.: Givarområde: Noggrannhet: Upplösning: Display: Givare ingång: KLKey ingång: Skyddsklass i front: Sifferfärg: Dimensioner: 230V +/-10%, (115V, 12V, 24V +/-10%) 4 VA (230V) Fixering med klips i ett 71x29 mm hål 0 C till +70 C -20 C till +80 C -50 C till +150 C Bättre än 1% av mätområdet +/-1 C (+/- 0,1 C KLT 321) 3 siffror samt tecken PTC1000 (25 C-1000 Ohm)/NTC För snabb programmering av alla parametrar IP64 Grön eller röd 77x35mm, djup 62mm Reglering av kyla eller värme Programmerbar avfrostning Displaylåsning vid avfrostning Enkel programmering Kodlås till parametrarna 198

199 Kylkontroll KLT11-D Givare Kylkontroll KLT11-D2 Givare Kylkontroll KLT12-DG230C Givare Nätanslutning Reläutgång Nätanslutning Reläutgång Art.nr Reläutgång Antal givare x16A växlande 1 Art.nr Reläutgång Antal givare x20A brytande 1 Art.nr Reläutgång Antal givare x16A växlande 2 Kyl- och avfrostningskontroller Nätanslutning Reläutgång Kylkontroll KLT22-DG230C Givare Art.nr Reläutgång Antal givare x16A brytande 2 1x8A växlande Nätanslutning Reläutgång Kylkontroll KLT32I-DR230C Art.nr Reläutgång Antal givare x16A brytande 1x5A växlande 1x8A brytande 2 Nätanslutning Reläutgång 199

200 Kyl- och avfrostningskontroller Tillbehör kyl- och avfrostningskontroller Produktdata Temperaturgivare Givare: Arbetstemp.: Noggrannhet: Reaktionstid: Kabel: Bulb: Standard längd: Skyddsklass: NTC/PTC -50 C till +105 C / +/-1% vid 25 C 15 sekunder PVC 2 kablar 0,35 mm2 (22AWG) 6 mm diameter x 25 mm lång Rostfritt stål 6 mm diameter x 35 mm lång 1,5 m IP68 IP67 (rostfritt stål) KLKey KLKey är en batteridriven programmeringsnyckel som används för att ladda upp inställda parametrar från en kylkontroll typ KLT, för att sedan ladda ner (kopiera) över parametrarna till en annan kylkontroll. Detta möjliggör programmering av samma parametervärden på ett flertal kylkontroller, vid produktion samt för servicetekniker. 200

201 Temperaturgivare KLKey programmeringsnyckel Art.nr Typ Kabel Längd Temp. område NTC PVC 1,5 m -50 C till +105 C PTC PVC 1,5 m -50 C till +105 C PTC PVC 3,0 m -50 C till +105 C PTC Silikon 1,5 m -50 C till +150 C Art.nr Omg. temp Arb. temp. Dimension (mm) C till +70 C -0 C till +50 C 56x36x16 Kyl- och avfrostningskontroller 201

202 Kyl- och avfrostningskontroller Elektroniskt avfrostningsur typ DDE Produktdata Nätanslutning: Tidstolerans: Temp. tolerans: Brytardata: Omgivningstemp.: Fuktsäkerhet: 240V +10% -15% 50/60Hz max. 5 min/månad +/- 0,5 C 5 A/250 V cos = 1-15 C till +60 C 95% RH vid 40 C under 96 h Elektroniskt avfrostningsur typ DDE. Lock finns som extra tillbehör. Sensorn bör ej monteras horisontellt utan vertikalt eller lutande med kabeln nedåt. 202

203 Elektroniskt avfrostningsur typ DDE Art.nr Benämning Starttemp. avfrostning Sluttemp. avfrostning Avfrostningscykel DDE KBA1-521RQ +5 C +10 C 30 min DDE KBA1-520RQ -6 C +16 C 60 min DDE KBB1-522RQ -3 C +5 C 4 tim. 50 Säkringstid (min) Kyl- och avfrostningskontroller 203

204

205 VVS

206 FlowGuard Injusteringsventiler Produktdata Noggrann injustering av flödet med sätesventil Indikering av aktuellt flöde visas kontinuerligt Brett mätområde: Vmax/Vmin=8:1 Ingen mätutrustning behövs Kan monteras i alla positioner Inbalansering utan databeräkning Inga korrektionstabeller för glykoltillsatser behövs vid +20 C Min. arbetstemp. -20 C (med frysskydd) Max. arbetstemp C vid 10 bar eller +120 C vid 6 bar Max. arbetstryck se tryckfallsdiagram Flödesnoggrannhet ±10% på aktuell avläsning Hus och insats i mässing Flödesmätare i stötsäker och temperaturtålig plast Fjäder i rostfritt stål O-ring i EPDM-gummi FlowGuard är avsedd för injustering av värme- och kylsystem. FlowGuard gruppventil är försedd med flödesmätare, som kontinuerligt mäter det aktuella flödet. I och med att flödesmätaren sitter riktad vinkelrätt från ventilkroppen, är det möjligt att avläsa flödet även då ventilkropppen är isolerad. Mätskalan kan roteras vilket innebär enkel avläsning i alla positioner. Eftersom vätskan inte passerar genom flödesmätaren elimineras risken för nedsmutsning; kontinuerlig avläsning av flödet kan därmed ske även lång tid efter installation. Genom att skruva på justerskruven kan flödet ställas in och läsas av direkt. FlowGuard gruppventil har oförändrad flödesprofil i inloppet. Det är därför tillräckligt med en rak rörbit med samma diameter och längd som gruppventilen före inloppet. 206

207 FlowGuard Art.nr DN Anslutning Flödesområde Kvs (m³/h) Tryckfallskurva V DN15 Utvändig G25 0,5-7 l/min 1,5 0 V DN15 Utvändig G l/min 3,0 1 V DN20 Utvändig G l/min 3,5 2 Isolerskål till FlowGuard Art.nr DN Anslutning Flödesområde Kvs (m³/h) Tryckfallskurva V DN15 22 mm klämringskoppling 0,5-7 l/min 1,5 0 V DN15 22 mm klämringskoppling 2-16 l/min 3,0 1 V DN20 22 mm klämringskoppling 4-36 l/min 3,5 2 Art.nr DN Anslutning Flödesområde Kvs (m³/h) Tryckfallskurva V DN25 Invändig G l/min 7,0 3 V DN32 Invändig G l/min 15,0 4 V DN40 Invändig G l/min 25,0 5 V DN50 Invändig G l/min 50,0 6 Art.nr DN V DN15 / DN20 V DN25 V DN32 V DN40 V DN50 Injusteringsventiler Injusteringsnyckel Art.nr V Benämning Injusteringsnyckel 6/8 mm Tryckfallsdiagram Tryckfall (mbar) Flöde (l/min) 207

208 FlowGuard OL Injusteringsventiler Produktdata Gruppventil med flera användningsområden Integrerad flödesmätare Brett mätområde Kan monteras i alla positioner Injustering utan diagram eller mätutrustning Noggrann injustering av flödet med sätesventil Max. arbetstemp./tryck: 100 C vid 6 bar Max. arbetstryck/temp.: 10 bar vid 70 C Flödesnoggrannhet: ±10% Hus och insats av mässing Flödesmätare av stötsäker och temperaturtålig plast Fjäder av rostfritt stål O-ring av EPDM-gummi FlowGuard OL gruppventil är försedd med flödesmätare, som kontinuerligt mäter och visar det aktuella flödet. Mätskalan kan roteras vilket innebär enkel avläsning i alla positioner coh kan avläsas även då ventilkroppen är isolerad. Eftersom vätskan inte passerar genom flödesmätaren elimineras risken för nedsmutsning; kontinuerlig avläsning av flödet kan därmed ske även lång tid efter installation. FlowGuard OL gruppventil har oförändrad flödesprofil i inloppet. Det är därför tillräckligt med en rak rörbit med samma diameter och längd som gruppventilen före inloppet. En justeringsratt sitter fäst på varje FlowGuard OL. Denna ratt sätts på toppen av flödesmätaren för att justera önskat flöde. Efter detta placeras ratten åter på sin ursprungsplats, för att vara tillgänglig vid eventuell ny injustering. Alternativt kan ratten tas bort helt efter injusteringen, för att förhindra obehöriga att justera flödet. 208

209 FlowGuard OL Art.nr DN Anslutning Flödesområde Kvs (m³/h) V DN15 3/4 utv. 0-8 l/min 1,7 V DN15 1/2 inv. 0-8 l/min 1,7 V DN20 3/4 inv l/min 2 Isolerskål till FlowGuard OL Art.nr DN V utvändig V invändig V invändig Justeringsrattens användande Injusteringsventiler Tryckfallsdiagram FlowGuard OL DN15 FlowGuard OL DN20 Tryckfall (mbar) Tryckfall (mbar) Flöde (l/min) Flöde (l/min) 209

210 Motorkulventiler DP Motorkulventiler Produktdata Ventilkropp Arbetstryck: Max. differenstryck: Vätsketemp.: Röranslutning: Motor Spänning: Effekt: Moment: Omgivningstemp.: Gångtid: Potentialfri kontakt (option): Skyddsklass: 10 bar 6 bar 0 C till +100 C Invändig rörgänga, rörkoppling med utv. gänga eller klämringskoppling 230V/50Hz, 24V 3,5 (4)VA 5 (7) Nm 0 C till 65 C s (2-vägs) s (3-vägs) 5A/230VAC IP54 Mjukstängande motorkulventiler modell DP. 2- och 3-vägsventiler. Ställdonet har en kraftig infästning på ventilen och är dessutom lätt att montera av och på. Ventilsäte av teflonpackningar med O-ringar i EPDM garanterar lång livslängd och att det krävs ett lågt moment för att vrida kulan i ventilen. Ställdonet är avsett att regleras med växlande kontakt. 3-vägs växelventil L-borrad kula vilket innebär att det går att växla flödet mellan mitten-vänster och mittenhöger. 3-vägs fördelnings- /blandningsventil T-borrad kula vilket innebär att det går att fördela flödet från mitten i önskat förhållande mellan höger och vänster utlopp. 3-vägs by-passventil Används där ett litet överflöde till returledningen erfordras. 210

211 Ställdon för 3-vägs växlande motorkulventiler Art.nr Benämning Potentialfri kontakt Gångtid (s) Spänning (V) V N6A3-120-W nej W3 V N6A3-120-W nej W3 V N6B3-120-W ja W3 Elschema Ställdon för 3-vägs fördelande/blandande motorkulventiler Art.nr Benämning Potentialfri kontakt Gångtid (s) Spänning (V) V N7A3-15-W (XS) nej W2 V N7A3-15-W ,3 (XS) nej W2 V N7A3-120-W M nej W3 V N7A3-60-W nej W3 V N7B3-60-W F ja W3 V N7A3-15-W nej W3 V N7A3-60.W (ST, QC) nej W3 Ställdon för 2-vägs motorkulventiler Art.nr Benämning Potentialfri kontakt Gångtid (s) Spänning (V) V N6A2-60-W nej W3 V N6B2-60-W ja W3 V N6B2-15-W ja W3 V N6A2-30-W F nej W3 Elschema Elschema Motorkulventiler 2-vägsventiler med invändig gänga Art.nr Benämning DN Ø Typ Passande motortyp V F DN15 1/2 ON/OFF N6A2/N6B2 V F DN20 3/4 ON/OFF N6A2/N6B2 V F DN25 1 ON/OFF N6A2/N6B2 V F DN32 1 1/4 ON/OFF N6A2/N6B2 2-vägsventiler med utvändig gänga Art.nr Benämning DN Ø Typ Passande motortyp V B DN15 1/2 ON/OFF N6A2/N6B2 V B DN20 3/4 ON/OFF N6A2/N6B2 V B DN25 1 ON/OFF N6A2/N6B2 V B DN32 1 1/4 ON/OFF N6A2/N6B2 211

212 3-vägsventiler med invändig gänga Art.nr Benämning DN Ø Typ Passande motortyp V F DN15 1/2 Växlande N6A3/N6B3 V F DN20 3/4 Växlande N6A3/N6B3 V F DN25 1 Växlande N6A3/N6B3 V F DN32 1 1/4 Växlande N6A3/N6B3 V T DN15 1/2 Fördelande/blandande N7A3/N7B3 V T DN20 3/4 Fördelande/blandande N7A3/N7B3 V T DN25 1 Fördelande/blandande N7A3/N7B3 V T DN32 1 1/4 Fördelande/blandande N7A3/N7B3 V R DN20 3/4 By-pass N7A3/N7B3 Motorkulventiler 3-vägsventiler med utvändig gänga Art.nr Benämning DN Ø Typ Passande motortyp V B DN15 1/2 Växlande N6A3/N6B3 V B DN20 3/4 Växlande N6A3/N6B3 V B DN25 1 Växlande N6A3/N6B3 V B DN32 1 1/4 Växlande N6A3/N6B3 V U DN15 1/2 Fördelande/blandande N7A3/N7B3 V U DN20 3/4 Fördelande/blandande N7A3/N7B3 V U DN25 1 Fördelande/blandande N7A3/N7B3 V U DN32 1 1/4 Fördelande/blandande N7A3/N7B3 V UC DN20 22 mm Fördelande/blandande N7A3/N7B3 V UC DN25 28 mm Fördelande/blandande N7A3/N7B3 3-vägsventiler med klämringskoppling Art.nr Benämning DN Ø Typ Passande motortyp V UC DN20 22 mm Fördelande/blandande N7A3/N7B3 V UC DN25 28 mm Fördelande/blandande N7A3/N7B3 212

213 W2 Elschema W3 Tryckfall (mmvp) Tryckfallsdiagram 2-vägs motorkulventil 3-vägs motorkulventil 1/2 3/ /4 Tryckfall (mmvp) ( ) BY PASS 300 BY PASS /4 1 1/2 3/ /4 Motorkulventiler Flöde l/h Flöde l/h 213

214 Motorkulventiler DN40 - DN100 Motorkulventiler Produktdata Modell R8 för DN40-50 Spänning: Effekt: Moment: Arbetstemp.: Gångtid: Potentialfri kontakt: Skyddsklass: Modell R9 för DN Spänning: Effekt: Moment: Arbetstemp.: Gångtid: Potentialfri kontakt: Skyddsklass: 230V/50Hz 4,3VA 20 Nm Från 0 C till 55 C 60 sek 16 (6) A 250 VAC IP42 230V/50Hz 5,8VA 50 Nm Från -10 C till +50 C 60 sek 16 (6) A 250 VAC IP65 2-vägs och 3-vägs kulventiler avsedda för kyla och värme. För ventiler upp till 2 kan ställdonet handregleras, genom att trycka in knappen samtidigt som man vrider på handtaget. Ställdonet är även försett med en potentialfri kontakt. Ventilerna kan monteras i alla positioner förutom med spindeln nedåt. För vätsketemperatur från -10 C till +100 C. 214

215 2-vägs motorkulventil Art.nr Storlek Motortyp H (mm) A min (mm) F (mm) V DN40 R V DN50 R V DN65 R V DN80 R V DN100 R vägs motorkulventil Art.nr Storlek Motortyp H (mm) A min (mm) F (mm) V DN40 R V DN50 R V DN65 R Dimensioner Elschema 2-vägs motorkulventil 3-vägs motorkulventil R8 DN40-50 R9 DN Motorkulventiler Tryckfallsdiagram 2-vägs motorkulventil 3-vägs motorkulventil Ø Kv 1/2 15 3/ / / / Ø Kv 1/2 2 3/4 5, / / /

216 Kulventiler Kulventiler Produktdata Ventilkropp i förnicklad mässing Kula i förkromad mässing Kultätning i PTFE Axel i mässing med 2 O-ringstätningar, en i nitrilgummi NBR 70 Sh/A och en i Viton 70 Sh/A Temperaturområde -20 C till +110 C (minikulventiler 0 C till +90 C) Kulventiler lämpliga för dricksvatten, värmeoch kylsystem samt tryckluftssystem. 216

217 Kulventil invändig x invändig med lackerat stålhandtag Art.nr Anslutning A (mm) B (mm) C (mm) D (mm) Arbetstryck (bar) Ant/fp V /4 44,4 23,5 37,0 80, /142 V /8 44,4 24,0 37,0 80, /198 V /2 50,5 30,5 41,0 80, /156 V /4 57,5 37,0 55,0 113,0 40 8/104 V ,0 45,5 59,0 113,0 40 8/64 V /4 80,5 57,0 74,5 137,5 30 4/48 V /2 94,0 70,0 80,5 137,5 30 2/26 V ,5 84,0 96,5 157,0 25 2/18 V /2 134,5 109,0 116,0 197,0 18 1/9 V ,0 131,0 133,0 250,0 16 1/6 V ,0 164,0 148,0 250,0 14 1/4 Kulventil invändig x utvändig med lackerat stålhandtag Art.nr Anslutning A (mm) B (mm) C (mm) D (mm) Arbetstryck (bar) Ant/fp V /4 54,0 23,5 37,0 80, /192 V /8 54,0 24,0 37,0 80, /192 V /2 58,5 30,5 41,0 80, /120 V /4 66,5 37,0 55,0 113,0 40 8/104 V ,5 45,5 59,0 113,0 40 8/64 V /4 91,5 57,0 74,5 137,5 30 4/32 V /2 105,0 70,0 80,5 137,5 30 2/24 Kulventiler Kulventil invändig x invändig med vred i lackerad aluminium Art.nr Anslutning A (mm) B (mm) C (mm) D (mm) Arbetstryck (bar) Ant/fp V /4 44,4 23,5 36,5 47, /240 V /8 44,4 24,0 36,5 47, /240 V /2 50,5 30,5 40,0 47, /192 V /4 57,5 37,0 48,0 62,0 40 8/128 V ,0 45,5 52,0 62,0 40 8/64 V /4 80,5 57,0 65,0 70,0 30 4/52 217

218 Kulventil utvändig x utvändig med lackerat aluminiumhandtag Art.nr Anslutning A (mm) B (mm) C (mm) D (mm) Arbetstryck (bar) Ant/fp V / /240 V / /125 V / /120 V /70 V / /50 V / /30 V /16 Kulventiler Minikulventil invändig x invändig med vred i nylon Art.nr Anslutning A (mm) B (mm) C (mm) D (mm) Arbetstryck (bar) Ant/fp V / /340 V / /340 V / /240 V / /180 Minikulventil invändig x utvändig med vred i nylon Art.nr Anslutning A (mm) B (mm) C (mm) D (mm) Arbetstryck (bar) Ant/fp V / /340 V / /420 V / /280 V / /

219 Kulventil invändig x invändig med termometer i handtaget Art.nr Färg Anslutning V Blå 1/2 V Blå 3/4 V Blå 1 V Blå 1 1/4 V Röd 1/2 V Röd 3/4 V Röd 1 V Röd 1 1/4 Kulventil i avzinkningshärdig mässing med lång hals invändig x invändig med plastöverdraget stålhandtag Art.nr Anslutning V /8 V /2 V /4 V V /4 V /2 V Kulventiler 219

220 Kulventiler med filter Kulventiler Produktdata Arbetstemp -20 C till +150 C Kula i förkromad mässing Kultätning i P.T.F.E. Axel i mässing med tätningar av EPDM Handtag i plastat stål Filter i rostfritt stål Segersäkring i rostfritt stål Arbetstryck För vatten och olja +25 C, 6 bar. För mättad ånga +150 C, 5 bar Filtret kan enkelt tas ur för inspektion och rengöring och därefter enkelt eftermonteras. Kulventilen kan installeras med eller utan filter. 220

221 Kulventil med filter Art.nr Storlek DN V /2 15 V /4 20 V V /4 32 Kulventiler 221

222 Pumpkoppling med avstängningsventil Pumpkopplingar Produktdata Kropp i mässing Kula i mässing Manöverdon = mejselfattning O-ringar i NBR Gängor enligt UNI ISO 228/1 Max. arbetstryck: 10 bar Max. arbetstemp.: -10 C till +90 C Avstängningskulventil för t ex cirkulationspumpar. 222

223 Pumpkoppling med avstängningsventil Art.nr Anslutning Ant/fp V invändig x 1 1/2 96 V mm klämringskoppling x 1 1/2 96 V mm klämringskoppling x 1 1/2 96 Teflonpackning Art.nr V /2 Anslutning Pumpkopplingar 223

224 Avluftningsventiler Avluftningsventiler Produktdata Avluftare används för automatisk och permanent avluftning av värmesystem, kyl- och värmepumpsanläggningar. 224

225 Auto-vent avluftningsventil Art.nr Anslutning Ant/fp V R 1/4 20 V R 3/8 20 V R 1/2 10 Flottöravluftare Varia Art.nr Utförande Anslutning Ant/fp V Avluftare med backventil 3/8 12 V Avluftare Compact med backventil 3/8 16 V Avluftare utan backventil 1/2 12 V Avluftare nickelpläterad 1/2 12 V Backventil för Varia 3/8 utv x inv 12 Manuell avluftningsventil med vred Art.nr Anslutning Ant/fp V /4 100 V /8 100 Avlufntingsventiler Manuell avluftningsventil för nyckel Art.nr Anslutning Ant/fp V /4 10 V /8 10 V /2 10 V Nyckel 10 Luftavskiljare Micro-Purg Art.nr Anslutning Ant/fp V mm klämringskoppling 1 V utv x utv 1 V /4 utv x utv 1 Finns upp till 2 på förfrågan. 225

226 Säkerhetsventiler Säkerhetsventiler Produktdata Hus i mässing Fjäder i rostfritt stål Ventilhatt i nylon Membran i etylpropylengummi Max. arbetstemp. 110 C Membranventil med fast, kalibrerat öppningstryck och direktverkande fjäderretur. Ventilratten som vrids för att öppna ventilen skyddas av en plasthatt, för att undvika ofrivilligt öppnande. 226

227 Säkerhetsventil Art.nr Anslutning Öppningstryck (bar) Ant/fp V /2 inv x utv 1,5 12 V /2 inv x utv 3 12 V /4 inv x inv 3 10 V /2 utv x inv 6 12 Säkerhetsventil med klämringskoppling Art.nr Anslutning Öppningstryck (bar) Ant/fp V /2 utv x 15 mm klämringskoppling 1,5 10 V /2 utv x 15 mm klämringskoppling 3 10 V /2 utv x 15 mm klämringskoppling V /4 inv x 22 mm klämringskoppling 1,5 10 Säkerhetsventil med manometeruttag Säkerhetsventiler Art.nr Anslutning Öppningstryck (bar) Ant/fp V /2 utv x inv

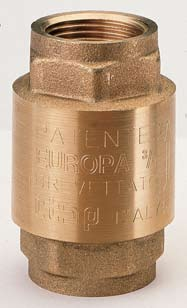

228 Backventiler med lock Backventiler Produktdata Kropp i mässing Platta i mässing Ventillock med O-ringstätning i NBR Mjuktätande klaff med neoprengummi Röranslutning med invändig gänga Arbetstemp 0 C till 90 C Backventil för värme- och kylsystem. Klaffbacksventil med vätskeberörda delar i mässing. 228

229 Backventil med lock Art.nr Anslutning Ant/fp V /2 60 V /4 40 V V /4 16 V /2 8 Finns tillgänglig upp till 4 på förfrågan. Backventiler 229

230 Backventiler Backventiler Produktdata Kropp i mässing Mjuktätande ventilkägla i nylon (York) alternativt i mässing (Europa) Packning i NBR Fjäder i rostfritt stål Arbetstemp -20 C till +100 C Backventil för värme- och kylsystem. Kan installeras i alla positioner. 230

231 Backventil York Art.nr Anslutning DN A (mm) B (mm) Arbetstryck (bar) Ant/fp V / ,5 34, V / , V / V ,5 47, V / ,5 59, V / , V Finns tillgänglig upp till 4 på förfrågan. Backventil Europa Art.nr Anslutning DN A (mm) B (mm) Arbetstryck (bar) Ant/fp V / , /240 V / ,5 34, /240 V / , /144 V , /90 V / ,5 18 8/48 V / /36 V /18 Backventiler Finns tillgänglig upp till 4 på förfrågan. Filter till York och Europa Art.nr Anslutning V /4 V V /2 V /4 231

232 Smutsfilter Smutsfilter Produktdata Kropp i mässing Filterlock med fiberpackning Filtertrumma i rostfritt stål Invändig gänga Arbetstemp -20 C till +110 C Max. arbetstryck 20 bar Smutsfilter för tappvatten, värme- och kylsystem. 232

233 Smutsfilter med sil i rostfritt stål Art.nr Anslutning DN A (mm) B (mm) Ant/fp V / V / V / V V / V / V Finns tillgänglig upp till 4 på förfrågan. Smutsfilter 233

234 Flödesvakter Flödesvakter Produktdata Med växlande kontakt (SPDT) Paddeln består av tre segment som kan tas bort eller justeras för att användas i rör från 1 till 6 Vattentätt utförande på begäran För vätskeledning med vatten, etylenglykol eller andra icke korrosiva medier i vätskekylare, pumpar, kondensorer, pannor mm. 234

235 Flödesvakt Art.nr Benämning Paddelstorlek Ansl FQS-U30G 3 R1 (MPT) Max. vätsketryck (MPa) (kgf/cm²) 0,981 (10) Max. vätsketemp. ( C) Vikt (kg) Justering (l/min) * Storlek Flödes- Flödes- Flödes- Flödesminskn. ökning minskn ökning (Min.**) (Min.**) (Max.) (Max.) 80 0, * Flödesminskning...flödesmängd då vakten reagerar på flödesminskning Flödesökning...flödesmängd då vakten reagerar på flödesökning Flöde baserat på flödesmängden när 1 paddel används för 1 rör, 2 paddel för 2 rör och 3 paddel för 3 rör. ** Förinställt från fabriken. Ritning Flödesvakter Tryckfallsdiagram 235

236 Expansionskärl Expansionskärl Produktdata Max arb. tryck: 5 bar För tryck: 1,5 bar Arb. temp.: -10 C till +100 C Färg: RAL 3000 Membran: EPDM Expansionskärl för värme, återvinnings- och kylsystem. CE märkning enligt PED 97/23/CE 236

237 Expansionskärl Art.nr Benämning Storlek (l) Höjd (mm) Diameter (mm) Anslutning V VR /4 12 V VR /4 8 V VR /4 8 V VR /4 8 V VR /4 4 V VR /4 4 V VR /4 1 V VR /4 1 Ant/fp Expansionskärl Art.nr Benämning Storlek (l) Höjd (mm) Diameter (mm) Anslutning V VRV /4 1 V VRV /4 1 V VRV /4 1 V VRV V VRV V VRV V VRV V VRV V VRV /4 1 Ant/fp Expansionskärl Tillbehör Art.nr V V T1552G00505CZ Benämning Säkerhetspaket G20/1,5 bar Väggfäste Sexkantsnippel 237

238 Slangar VPSE Slangar Produktdata Arbetstemp.: -25 C till +60 C Vakuum: max 9 mh2o Anslutningstyper TLL = Slätände, för press-/ klämringskoppling eller NC-koppling TLC = Slätände 90 vinkel, för press-/ klämringskoppling eller NC-koppling M = Utvändig gänga MC = Utvändig gänga 90 vinkel F = Invändig lekande mutter FC = Invändig lekande mutter 90 vinkel KL = Klämringskoppling KLC = Klämringskoppling 90 vinkel Högelastisk slang med ytter- och innerhölje i PVC, armering i polyester och med en rostfri stålspiral ingjuten i slangens vägg. Mycket flexibel även vid låga temperaturer. Goda slitage- och åldringsegenskaper. Används som sug- och tryckslang i kyl- och värmesystem, samt för dricksvatten och livsmedel i temperaturområden från -25 C till +60 C. Ej lämplig för höga vattentemperaturer. Lagerförs i ett standardsortiment men kan vid serietillverkning även fås i valfria längder och med kundanpassade anslutningar. 238

239 Slangar VPSE Inv. dim (mm) Väggtjocklek (mm) Vikt (g/m) Böjradie (mm) Arbetstryck (bar vid 20 C) 19 4, , , , , , , , Sprängtryck (bar) Art.nr Inv. dim (mm) Anslutning Längd (mm) W TLL22 x TLL W TLL22 x TLL W TLL22 x TLL W TLL22 x TLL Slangar W TLL28 x TLL W TLL28 x TLL W TLL28 x TLL W TLL28 x TLL Art.nr Inv. dim (mm) Anslutning Längd (mm) W M3/4 x F3/4 400 W M3/4 x F3/4 600 W M3/4 x F3/4 800 W M3/4 x F3/ W M1 x F1 400 W M1 x F1 600 W M1 x F1 800 W M1 x F

240 Slangar med rostfri flätning Slangar Produktdata Arbetstemp.: -20 C till +100 C TLL = Slätände, för press-/ klämringskoppling eller NC-koppling TLC = Slätände 90 vinkel, för press-/ klämringskoppling eller NC-koppling M = Utvändig gänga MC = Utvändig gänga 90 vinkel F = Invändig lekande mutter FC = Invändig lekande mutter 90 vinkel KL = Klämringskoppling KLC = Klämringskoppling 90 vinkel Innerslang i EPDM med utvändig rostfri flätning (AISI 304). Används i kyl- och värmesystem. Avsedda för vatten med glykolinblandning och ickekorrosiva vätskor. Lagerförs i ett standardsortiment, men kan vid serietillverkning även fås i valfria längder och med kundanpassade anslutningar. 240

241 Slangar med rostfri flätning Inv. dim (mm) Väggtjocklek (mm) Böjradie (mm) Arbetstryck (bar vid 20 C) 13 2, , , , , , , Sprängtryck (bar) Art.nr Inv. dim (mm) Anslutning Längd (mm) W TLL15 x TLL W TLL15 x TLL W TLL15 x TLL W TLL15 x TLL W TLL22 x TLL W TLL22 x TLL W TLL22 x TLL W TLL22 x TLL Slangar W TLL28 x TLL W TLL28 x TLL W TLL28 x TLL W TLL28 x TLL Art.nr Inv. dim (mm) Anslutning Längd (mm) W M1/2 x F1/2 400 W M1/2 x F1/2 600 W M1/2 x F1/2 800 W M1/2 x F1/ W M3/4 x F3/4 400 W M3/4 x F3/4 600 W M3/4 x F3/4 800 W M3/4 x F3/ W M1 x F1 400 W M1 x F1 600 W M1 x F1 800 W M1 x F

242 Slangar med galvaniserad flätning Slangar Produktdata Arbetstemp.: 0 C till 100 C TLL = Slätände, för press-/ klämringskoppling eller NC-koppling TLC = Slätände 90 vinkel, för press-/ klämringskoppling eller NC-koppling M = Utvändig gänga MC = Utvändig gänga 90 vinkel F = Invändig lekande mutter FC = Invändig lekande mutter 90 vinkel KL = Klämringskoppling KLC = Klämringskoppling 90 vinkel Innerslang i EPDM med utvändig galvaniserad stålflätning (AISI 1008). Används i kyl- och värmesystem. Avsedda för vatten med glykolinblandning och ickekorrosiva vätskor. Lagerförs i ett standardsortiment, men kan vid serietillverkning även fås i valfria längder och med kundanpassade anslutningar. 242

243 Slangar med galvaniserad flätning Inv. dim (mm) Väggtjocklek (mm) Böjradie (mm) Arbetstryck (bar vid 20 C) 10 2, , , , , , , , Sprängtryck (bar) Art.nr Inv. dim (mm) Anslutning Längd (mm) W TLL15 x TLL W TLL15 x TLL W TLL15 x TLL W TLL15 x TLL W TLL22 x TLL W TLL22 x TLL W TLL22 x TLL W TLL22 x TLL Slangar W TLL28 x TLL W TLL28 x TLL W TLL28 x TLL W TLL28 x TLL Art.nr Inv. dim (mm) Anslutning Längd (mm) W M1/2 x F1/2 400 W M1/2 x F1/2 600 W M1/2 x F1/2 800 W M1/2 x F1/ W M3/4 x F3/4 400 W M3/4 x F3/4 600 W M3/4 x F3/4 800 W M3/4 x F3/ W M1 x F1 400 W M1 x F1 600 W M1 x F1 800 W M1 x F

244

245 KOPPLINGAR OCH INSTALLATIONSMATERIEL

246 Installationsmateriel Installationsmateriel Väggkonsol Art.nr Benämning Tjocklek Mått (mm) Färg Max belastning (kg) BR01 (inkl. vattenpass) 1,5 mm 420x370x780 RAL (60 per arm) Vibrationsdämpare Art.nr Benämning Materiel Mått (mm) Antal/fp BVDCO (koniska) Gummi 40x28x32 4 st Kondensvattenslang Art.nr Längd Storlek m 16/18 mm 246

247 Kanalsystem UV-resistant för ute- och innemontage (H60 x B80) Kanal 08, 2 m (H60 x B80) Art.nr Ant/fp Hållare Art.nr Ant/fp Skarvskydd Innerhörn Art.nr Ant/fp Art.nr Ant/fp Installationsmateriel Ytterhörn Art.nr Ant/fp Vinkelskarv Art.nr Ant/fp 247

248 Ändlock Art.nr Ant/fp Vinkelgenomföring Art.nr Ant/fp Rak genomföring Installationsmateriel T-stycke Art.nr Ant/fp Art.nr Ant/fp Reducering Art.nr Ant/fp Flexslang Art.nr Ant/fp 248

249 Justerbar innervinkel Art.nr Ant/fp Justerbar yttervinkel Art.nr Ant/fp Justerbar yttervinkel Vertikal vinkel vänster Art.nr Ant/fp Art.nr Ant/fp Installationsmateriel Vertikal vinkel höger Art.nr Ant/fp 249

250 Isolerade kylkopparrör Isolerade kylkopparrör Arbetstemp.: Densitet, isolering: Värmeledningstal: Avsedda för: Produktdata -80 C till +95 C 45 kg/m³ 0,039 W/(m.K) R407C och R410A Färdigisolerade kylkopparrör avsedda för alla kylapplikationer med HFC som köldmedie. Speciellt anpassade att användas vid installation av luftkonditioneringar och värmepumpar av split-modell. Rören är av 99,9% ACR DHP koppar och förslutna i ändarna. Isoleringen är av giftfri självsläckande polyeten med högt motstånd mot vattenånga och som samtidigt har ett högt värmemotstånd. Utanpå isoleringen ligger ett skyddshölje som motverkar mekanisk nötning. Varje meter är markerad för att underlätta identifiering. 250

251 Isolerade kylkopparrör 25 m/slinga Art.nr Dim. Dim. med isolering (mm) Rörisolerings tjocklek (mm) Nominellt sprängtryck (bar) Nominellt arbetstryck (bar) Vikt (kg/m) /4 18, , /8 25, , /2 32, , /8 36, , /4 39, , Ant/fp Isolerade kylkopparrör 251

252 Kylkopparrör Kylkopparrör Produktdata Tillverkade i enlighet med EN Levereras i slingor om 15,25 m förpackade i kartong. Mjuka glödgande (oförtenta) kylkopparrör i slingor avsedda för alla kylsystem med HFC som köldmedie i tillverkning och installation. Förseglade ändar för högsta renhet. 252

253 Kylkopparrör 15,25 m/slinga Art.nr Diameter (tum) Diameter (mm) Vikt (kg/m) V /4 6,35 0,270 1 V /16 7,93 0,342 1 V /8 9,53 0,453 2 V /2 12,70 0,119 1 V /8 15,88 0,153 5 V /4 19,05 0,198 1 Slingor/förp. Kylkopparrör 253

254 NC-kopplingar NC-kopplingar Arbetstemperatur: Max arbetstryck: Produktdata -20 C till +120 C, tillfälligt upp till 150 C Kopparrör: 20 bar vid 25 C 10 bar vid 90 C PEX-rör: 12 bar vid 25 C 5 bar vid 90 C Kopplingar för hårda, halvhårda och mjuka kopparrör samt för PEX-rör (med stödhylsa). Kopplingarna kan användas i alla vattenburna system och kan ses som ett alternativ till klämrings-, press- eller lödkopplingar. Anslutningen sker utan verktyg genom att röret skjuts in i kopplingen och därmed är installationen klar. Tidsbesparing jämfört med presskopplingar är 45%, klämringskopplingar 70% och lödkopplingar 90%. Sortimentet omfattar de vanligaste typerna av rörkopplingar och finns för rör från 12 mm till 28 mm. Alla kopplingar är tillverkade i avzinkningshärdig mässing. 254

255 610 Rak koppling med invändig gänga Art.nr ØxRp A (mm) B (mm) C (mm) Ant/fp TI x3/8 51,0 23,0 20,5 18/540 TI x1/2 54,5 23,0 24,0 14/420 TI x1/2 54,5 25,0 24,0 14/420 TI x1/2 54,5 26,0 24,0 14/420 TI x1/2 54,5 27,0 24,0 14/420 TI x1/2 58,4 31,5 24,0 7/210 TI x3/4 58,9 31,5 30,5 7/210 TI x1/2 60,7 34,0 24,5 10/210 TI x3/4 60,9 36,0 30,5 5/150 TI x3/4 63,0 40,0 30,5 8/168 TI x1 69,5 43,7 37,5 5/ Rak koppling med utvändig gänga Art.nr ØxR A (mm) B (mm) Ant/fp TI x3/8 40,0 23,0 24/720 TI x1/2 43,5 23,7 18/540 TI x3/8 48,8 25,0 18/540 TI x1/2 44,8 25,0 18/540 TI x1/2 44,8 26,0 18/540 TI x1/2 44,9 27,0 15/450 TI x1/2 54,9 31,5 15/225 TI x3/4 48,7 31,5 15/225 TI x1/2 58,5 34,0 14/224 TI x3/4 59,4 36,0 12/180 TI x3/4 62,0 40,0 11/176 TI x1 65,8 43,7 8/104 NC-kopplingar 620 Rak skarvkoppling Art.nr Ø A (mm) B (mm) Ant/fp TI x12 72,0 23,0 12/360 TI x14 72,0 25,0 12/360 TI x15 72,0 26,0 12/360 TI x16 72,0 27,0 12/360 TI x18 79,8 31,5 12/180 TI x20 85,0 34,0 10/130 TI x22 83,8 36,0 8/120 TI x25 88,0 40,0 7/112 TI x28 91,0 43,7 6/78 255

256 625 Provtryckningspropp Art.nr Ø A (mm) B (mm) Ant/fp TI ,0 23,0 30/900 TI ,0 25,0 25/750 TI ,0 26,0 25/750 TI ,0 27,0 25/750 TI ,0 31,5 16/480 TI ,0 34,0 14/294 TI ,0 36,0 8/ T-rörskoppling NC-kopplingar Art.nr Ø A (mm) B (mm) C (mm) D (mm) E (mm) Ant/fp TI x12x12 84,0 23,0 42,0 42,0 42,0 8/240 TI x14x14 86,0 25,0 43,0 43,0 43,0 6/180 TI x15x15 86,8 26,0 43,4 43,4 43,4 6/180 TI x16x16 88,0 27,0 44,0 44,0 44,0 6/126 TI x18x18 97,8 31,5 48,9 48,9 48,9 6/126 TI x20x20 106,8 34,0 53,4 53,4 53,4 5/95 TI x22x22 105,8 36,0 52,9 52,9 52,9 5/85 TI x25x25 115,4 40,0 57,7 57,7 57,7 5/65 TI x28x28 119,0 43,7 59,5 59,5 59,5 4/ T-rörskoppling Art.nr ØxRp A (mm) B (mm) E (mm) Ant/fp TI x3/8 x12 84,0 23,0 28,0 8/240 TI x1/2 x12 84,0 23,0 32,0 6/180 TI x1/2 x14 86,0 25,0 32,5 6/180 TI x1/2 x15 86,8 26,0 33,0 6/180 TI x1/2 x16 88,0 27,0 33,5 6/180 TI x1/2 x18 97,8 31,5 34,5 6/126 TI x3/4 x18 97,8 31,5 37,3 6/126 TI x1/2 x20 106,87 34,0 35,5 8/152 TI x3/4 x22 105,8 36,0 40,0 6/96 TI x3/4 x25 115,4 40,0 41,0 6/108 TI x1 x28 119,0 43,7 47,2 4/72 256

257 640 Vinkelkoppling med utvändig gänga Art.nr ØxR A (mm) B (mm) C (mm) Ant/fp TI x3/8 42,0 23,0 28,0 12/360 TI x1/2 42,0 23,0 32,0 12/360 TI x1/2 43,0 25,0 32,5 12/360 TI x1/2 43,4 26,0 33,0 12/360 TI x1/2 44,0 27,0 33,5 10/300 TI x1/2 48,9 31,5 34,5 10/210 TI x3/4 48,9 31,5 37,3 10/210 TI x1/2 53,4 34,0 35,5 10/240 TI x3/4 52,9 36,0 40,0 8/168 TI x3/4 57,7 40,0 41,0 8/192 TI x1 59,5 43,7 45,9 6/ Vinkelkoppling med invändig gänga Art.nr ØxRp A (mm) B (mm) C (mm) Ant/fp TI x3/8 42,0 23,0 28,5 12/360 TI x1/2 42,0 23,0 32,0 12/360 TI x1/2 43,0 25,0 32,6 12/360 TI x1/2 43,4 26,0 33,0 12/360 TI x1/2 44,0 27,0 33,5 10/300 TI x1/2 48,9 31,5 34,5 10/210 TI x3/4 48,9 31,5 37,3 10/210 TI x1/2 53,4 34,0 35,5 10/240 TI x3/4 52,9 36,0 40,0 8/168 TI x3/4 57,7 40,0 41,1 8/192 TI x1 59,5 43,7 47,2 6/102 NC-kopplingar 648 Ventilfäste Art.nr ØxRp A (mm) B (mm) C (mm) D (mm) E (mm) Ant/fp TI x3/8 47,0 23,0 42,0 16,0 35,0 6/180 TI x1/2 50,5 23,0 42,0 16,0 35,0 6/126 TI x1/2 52,1 25,0 42,9 16,0 35,0 6/126 TI x1/2 53,0 26,0 43,4 16,0 35,0 6/126 TI x1/2 54,0 27,0 44,0 16,0 35,0 6/126 TI x1/2 57,3 31,5 48,9 18,0 40,0 6/102 TI x3/4 60,1 31,5 48,9 18,0 40,0 6/102 TI x1/2 59,3 34,0 53,4 18,0 40,0 6/96 TI x3/4 65,0 36,0 52,9 18,0 40,0 6/

258 650 Vinkelkoppling Art.nr Ø A (mm) B (mm) Ant/fp TI x12 42,0 23,0 12/360 TI x14 43,0 25,0 10/300 TI x15 43,4 26,0 10/300 TI x16 44,0 27,0 10/210 TI x18 48,9 31,5 10/210 TI x20 53,4 34,0 8/152 TI x22 52,9 36,0 8/136 TI x25 57,7 40,0 6/114 TI x28 59,5 43,7 5/ Stödhylsa NC-kopplingar Art.nr Ø A (mm) B (mm) C (mm) Ant/fp 655BU x1,1 / 14x2 20,0 12,0 9, BU x1,6 20,0 11,5 8, BU x1,8 20,0 11,5 8, BU x2 20,0 11,5 7, BU x2,5 20,0 14,0 9, BU x1,8 / 16x2,2 / 16x2,3 20,0 14,5 11, BU x1,5 / 17x2 / 18x2,5 25,0 16,0 12, BU x1,8 / 17x2,3 20,0 15,0 12, BU x2 20,0 15,0 11, BU x2 25,0 17,0 13, BU x1,9 / 20x2 / 22x3 25,0 18,0 15, BU x2,8 25,0 18,0 14, BU x2 / 22x2,1 / 25x3,5 29,0 21,0 17, BU x2,3 29,0 22,5 20, BU x2,5 29,0 22,5 19, BU x3 29,0 26,5 21, BU x2,8 29,0 26,5 22,2 40 När NC-kopplingen ansluts till PEX-rör skall stödhylsan användas. Kod = utv. diameter x tjocklek på rörväggen. 685 Mått rördjup Art.nr Benämning Ø TI Mått rördjup Används för att se till att röret bottnar i kopplingen. 258

259 670 Demonteringshandtag Art.nr Ø Ant/fp TI TI TI TI TI TI TI TI TI Demonteringsclips 660 Reducering Art.nr Ø Ant/fp TI TI TI TI TI TI TI TI TI NC-kopplingar Art.nr Ø Ant/fp TI TI TI TI TI TI TI TI TI TI TI TI TI TI TI

260 Klämringskopplingar Klämringskopplingar Max. temperatur: Max. arbetstryck: Gängtyper: Produktdata 120 C 30 bar ISO7/EN10226 ISO228 Klämringskopplingar är avsedda för rörinstallationer i hushåll och industri. Avsedda för både värmesystem och tappvatten, luft, gas, olja och för alla icke-aggressiva vätskor. Vid montering ska rörändan vara rengjord och gradad. Kopplingen trycks fast tills den bottnar. Använd stödhylsa vid behov. Drag åt muttern för hand så hårt det går och efterdrag med fast nyckel 1 1/4 varv för kopplingar upp till rördimension 22 mm. Större kopplingar dras 1 varv med fast nyckel. Kopplingarna finns i förnicklad, förkromad och avzinkningshärdig mässing på förfrågan. 260

261 Rak koppling med utvändig gänga ISO7/EN10226 Art.nr Dimension Ant/fp T1000G x1/4 100 T1000G x3/8 100 T1000G x1/2 100 T1000G x1/4 100 T1000G x3/8 100 T1000G x1/2 100 T1000G x3/8 100 T1000G x1/2 100 T1000G x3/4 100 T1000G x1/2 100 T1000G x3/4 100 T1000G x1 75 T1000G x3/4 75 T1000G x1 50 Rak koppling med utvändig gänga ISO228 Art.nr Dimension Ant/fp T1100G x1/4 100 T1100G x3/8 100 T1100G x1/2 100 T1100G x3/8 100 T1100G x1/2 100 T1100G x1/4 100 T1100G x1/2 100 T1100G x3/4 100 T1100G x3/8 100 T1100G x1/2 100 T1100G x3/4 100 T1100G x1/2 100 T1100G001804FD* 18x1/2 100 T1100G x3/4 100 T1100G x1/2 100 T1100G x3/4 100 T1100G002205FD* 22x3/4 100 T1100G x1 75 T1100G x1 75 T1100G x1 1/4 50 T1100G x1 50 T1100G x1 1/4 25 T1100G x1 1/2 25 T1100G x2 10 Klämringskopplingar *med slätände 261

262 Rak koppling med utvändig gänga ISO7/EN10226 Art.nr Dimension Ant/fp T1002G x1/4 100 T1002G x3/8 100 T1002G x1/2 100 T1002G x3/8 100 T1002G x1/2 100 T1002G x3/8 100 T1002G x1/2 100 T1002G x3/4 100 T1002G x1/2 100 T1002G x3/4 100 T1002G x1 75 T1002G x3/4 50 T1002G x1 50 Klämringskopplingar Rak koppling med utvändig gänga ISO228 Art.nr Dimension Ant/fp T1102G x1/4 100 T1102G x3/8 100 T1102G x1/4 100 T1102G x1/2 100 T1102G x3/4 100 T1102G x1/2 100 T1102G x1/2 100 T1102G x3/4 100 T1102G x1/2 100 T1102G x3/4 100 T1102G x1 75 T1102G x1 1/4 50 T1102G x1 1/2 25 T1102G x2 10 Rak skarvkoppling Art.nr Dimension Ant/fp T1001G x T1001G x T1001G x T1001G x T1001G x T1001G x T1001G x T1001G x22 75 T1001G x15 75 T1001G x22 50 T1001G x

263 Rak skarvkoppling Art.nr Dimension Ant/fp T1101G x T1101G x T1101G x T1101G x T1101G x T1101G x T1101G x T1101G x T1101G x T1101G x28 50 T1101G x35 25 T1101G x35 25 T1101G x42 25 T1101G x54 10 Vinkelkoppling med utvändig gänga ISO7/EN10226 Art.nr Dimension Ant/fp T1004G x3/8 100 T1004G x3/8 100 T1004G x1/2 100 T1004G x1/2 100 T1004G x3/4 100 T1004G x1/2 100 T1004G x3/4 75 T1004G x1 50 T1004G x3/4 50 T1004G x1 50 Klämringskopplingar 263

264 Vinkelkoppling med utvändig gänga ISO228 Klämringskopplingar Art.nr Dimension Ant/fp T1104G x3/8 100 T1104G x1/2 100 T1104G x3/8 100 T1104G x3/8 100 T1104G x1/2 100 T1104G x3/4 75 T1104G x1/2 100 T1104G x3/4 75 T1104G x1/2 100 T1104G x3/4 75 T1104G x1 50 T1104G002206FD* 22x1 50 T1104G x3/4 50 T1104G x1 50 T1104G x1 25 T1104G x1 1/2 25 T1104G x1 1/2 25 * med slätände Vinkelkoppling med invändig gänga ISO7/EN10226 Art.nr Dimension Ant/fp T1005G x3/8 100 T1005G x1/2 100 T1005G x3/8 100 T1005G x1/2 100 T1005G x3/4 75 T1005G x1/2 100 T1005G x3/4 75 T1005G x1 50 T1005G x3/4 50 T1005G x1 25 Vinkelkoppling med invändig gänga ISO228 Art.nr Dimension Ant/fp T1105G x3/8 100 T1105G x1/2 100 T1105G x1/2 100 T1105G x1/2 100 T1105G x1/2 100 T1105G x3/4 75 T1105G x1 1/4 25 T1105G x1 1/2 20 T1105G x

265 Vinkelskarvkoppling Art.nr Dimension Ant/fp T1003G x T1003G x T1003G x T1003G x T1003G x T1003G x T1003G x T1003G x22 75 T1003G x22 50 T1003G x28 25 Vinkelskarvkoppling T-rörskoppling Art.nr Dimension Ant/fp T1103G x T1103G x T1103G x T1103G x T1103G x T1103G x35 25 T1103G x42 20 T1103G x54 10 Art.nr Dimension Ant/fp T1007G x10x T1007G x12x T1007G x15x T1007G x12x T1007G x15x T1007G x15x T1007G x22x15 50 T1007G x15x15 50 T1007G x15x22 50 T1007G x22x15 50 T1007G x22x22 50 T1007G x28x22 25 T1007G x15x22 25 T1007G x15x28 25 T1007G x22x22 25 T1007G x22x28 25 T1007G x28x15 25 T1007G x28x22 25 T1007G x28x28 25 Klämringskopplingar 265

266 T-rörskoppling Art.nr Dimension Ant/fp T1107G x08x T1107G x14x T1107G x16x16 80 T1107G x15x15 75 T1107G x15x18 75 T1107G x18x15 75 T1107G x18x18 50 T1107G x18x18 50 T1107G x18x22 50 T1107G x22x18 50 T1107G x35x28 25 T1107G x22x35 20 T1107G x35x35 20 T1107G x42x42 15 T1107G x54x54 7 Klämringskopplingar T-rörskoppling med invändig gänga ISO7/EN10226 Art.nr Dimension Ant/fp T1009G x3/8 x T1009G x1/2 x T1009G x1/4 x T1009G x3/8 x T1009G x1/2 x T1009G x1/2 x22 50 T1009G x3/4 x22 50 T1009G x1 x22 25 T1009G x1/2 x28 25 T1009G x3/4 x28 25 T1009G x1 x28 25 T-rörskoppling med invändig gänga ISO228 Art.nr Dimension Ant/fp T1109G x1/2 x T1109G x1/2 x16 90 T1109G x1/2 x18 50 T1109G x3/4 x18 50 T1109G x1 1/4x35 20 T1109G x1 1/2x42 15 T-rörskoppling med utvändig gänga ISO228 Art.nr Dimension Ant/fp T1108G x1/2 x15 10 T1108G x1/2 x18 50 T1108G x3/4 x

267 T-rörskoppling med invändig gänga ISO7/EN10226 Art.nr Dimension Ant/fp T1039G x15x1/2 40 T1039G x22x1/2 60 T1039G x22x3/4 50 Klämring Art.nr Benämning Ant/fp T1015G0610 Klämring 10 50/5000 T1015G0712 Klämring 12 50/3000 T1015G0815 Klämring 15 50/2000 T1015G0822 Klämring 22 50/1200 T1015G0928 Klämring 28 50/800 T1115G1035 Klämring 35 50/300 T1115G1042 Klämring 42 50/200 T1115G1354 Klämring 54 10/130 Klämringsförminskare Klämringsförminskare Art.nr Ant/fp T1147G1210CZ 12x10 25/1300 T1147G1510CZ 15x10 25/900 T1147G1512CZ 15x12 25/900 T1147G2212CZ 22x12 25/500 T1147G2215CZ 22x15 25/500 T1147G2218CZ 22x18 25/500 T1147G2815CZ 28x15 25/300 T1147G2822CZ 28x22 10/300 Klämringskopplingar Art.nr Ant/fp T1147G x T1147G x T1147G x Kranfäste ISO228 Art.nr T1106C x1/2 Krom/CR 80 Ant/fp Stödhylsa Art.nr Ant/fp T1116G x 1,0 100/2500 T1116G x 1,0 100/1300 T1116G x 1,0 50/500 T1116G x 1,0 50/

268 Presskopplingar Presskopplingar Dimensioner mm: Materiel: Temp. max.: Tryck max.: Godkännande: * Produktdata 12, 15, 18, 22, 28, 35, 42, 54 Koppar CW024A, Brons 110 C 16 bar Swedcert Presskopplingar avsedda för olika vattenapplikationer. O-ringen i EPDM garanterar täthet enligt certifiering EN 681/1. Presskopplingarna är det ideala systemet för värme, kyla, vvs, vatteninstallationer och kan även användas till tryckluftsinstallationer. 268

269 Pressvinkel 1 muff Art.nr Dimension Ant/fp TP TP TP TP TP TP TP TP Pressvinkel 2 muff Press språng 1 muff Art.nr Dimension Ant/fp TP TP TP TP TP TP TP TP Art.nr Dimension Ant/fp TP TP TP TP TP TP TP TP Presskopplingar Press språng 2 muff Art.nr Dimension Ant/fp TP TP TP TP TP TP TP TP

270 Press S-böj 1 muff Art.nr Dimension Ant/fp TP TP TP TP Press T-rör Art.nr Dimension Ant/fp TP TP TP TP TP TP TP TP Presskopplingar Press S-böj 2 muff Art.nr Dimension Ant/fp TP TP TP Press skarv 2 muff Art.nr Dimension Ant/fp TP TP TP TP TP TP TP TP

271 Press T-rör reducering Art.nr Dimension Ant/fp TP x15x TP x12x TP x12x TP x15x TP x18x15 80 TP x22x15 80 TP x12x18 80 TP x15x15 80 TP x15x18 80 TP x18x15 80 TP x22x18 50 TP x12x22 60 TP x15x15 50 TP x15x18 50 TP x15x22 50 TP x18x15 50 TP x18x18 50 TP x18x22 50 TP x22x15 40 TP x22x18 40 TP x28x22 25 TP x15x22 30 TP x15x28 30 TP x18x22 30 TP x18x28 30 TP x22x22 30 TP x22x28 30 TP x28x22 30 TP x15x35 25 TP x18x35 25 TP x22x28 20 TP x22x35 20 TP x28x28 20 TP x28x35 20 TP x22x42 1 TP x28x42 1 TP x35x42 1 TP x22x54 1 TP x28x54 1 TP x35x54 1 TP x42x54 1 Presskopplingar 271

272 Press förminskning 1 muff Art.nr Dimension Ant/fp TP x TP x TP x TP x TP x TP x TP x TP x TP x22 60 TP x28 50 TP x22 50 TP x28 40 TP x35 40 TP x35 20 TP x42 20 Presskopplingar Press huv Art.nr Dimension Ant/fp TP TP TP TP TP TP TP Press förminskning 2 muff Art.nr Dimension Ant/fp TP x TP x TP x TP x TP x22 80 TP x28 50 TP x35 35 TP x

273 Pressvinkel 90 muff/invändig gänga Art.nr Dimension Ant/fp TP /8x TP /2x TP /8x TP /2x TP /4x15 70 TP /2x TP /4x18 70 TP /2x22 60 TP /4x22 60 TP x22 40 TP x28 40 TP /4x35 20 TP /2x42 20 TP x54 10 Pressvinkel 90 muff/utvändig gänga Art.nr Dimension Ant/fp TP /2x TP /8x TP /2x TP /2x18 80 TP /4x18 70 TP /4x22 50 TP x28 30 TP /4x35 20 TP /2x42 15 TP x54 10 Presskopplingar Press T-rör invändig gänga avstick Art.nr Dimension Ant/fp TP x1/2x TP x3/8x15 80 TP x1/2x15 80 TP x1/2x18 60 TP x1/2x22 50 TP x3/4x22 40 TP x1/2x28 25 TP x3/4x28 20 TP x1 15 TP x1/2x35 15 TP x1/2x42 10 TP x1/2x

274 Övergångsmuff press muff/utvändig gänga Presskopplingar Art.nr Dimension Ant/fp TP /8x TP /2x TP /8x TP /2x TP /4x TP /2x TP /4x TP /2x TP /4x TP x TP /4x28 70 TP x28 50 TP /4x28 30 TP x35 30 TP /4x35 40 TP /2x35 25 TP /4x42 20 TP /2x42 25 TP ,1/2x54 15 TP x54 10 Övergångsmuff press muff/invändig gänga Art.nr Dimension 15Ant/fp TP /8x TP /2x TP /8x TP /2x TP /4x TP /2x TP /4x TP /2x TP /4x TP x22 80 TP /4x28 60 TP x28 50 TP /4x28 30 TP x35 40 TP /4x35 40 TP /4x42 25 TP /2x42 25 TP x

275 Pressventilfäste 90 invändig gänga Art.nr Dimension Ant/fp TP /2x12 80 TP /2x15 80 TP /2x18 70 TP /4x22 40 Press övergång slätände/utvändig gänga Press skjutmuff Art.nr Dimension Ant/fp TP /2x TP /2x TP /2x TP /2x TP /4x TP /4x TP x28 50 TP /4x35 40 TP /2x42 25 Art.nr Dimension Ant/fp TP TP TP TP TP TP TP TP Presskopplingar Pressförminskning 2 muff Art.nr Dimension Ant/fp TP x14 10 TP x15 10 TP x

276 Press skarvkoppling 2 muff Art.nr Dimension Ant/fp TP TP TP TP TP TP TP TP Press skarvkoppling muff/utvändig gänga Presskopplingar Art.nr Dimension Ant/fp TP /8x12 5 TP /2x12 5 TP /2x15 5 TP /4x15 5 TP /2x18 5 TP /4x18 5 TP /2x22 5 TP /4x22 5 TP x22 5 TP x28 5 TP /4x35 1 TP /2x42 1 TP x

277 277 Presskopplingar

278 PE-kopplingar PE-kopplingar Max. arbetstryck: Arbetstemp.: Gängtyp: Produktdata 25 bar -20 C till +110 C ISO7/EN10226 Kopplingarna är i avzinkningshärdig mässing och avsedda att användas för polyetylenrör typ PE. Vid kapning av rör, se till att detta sker vinkelrätt och ta bort eventuella fransar på röränden. 278

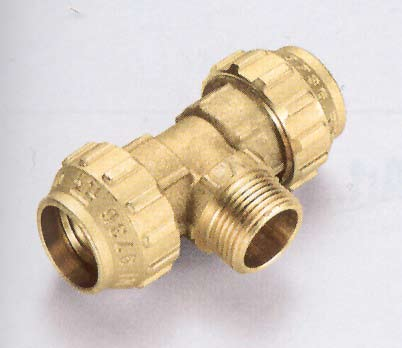

279 PE-koppling rak utvändig gänga Art.nr Dimension Ant/fp T3460G002004CR 20x1/2 100 T3460G002505CR 25x3/4 75 T3460G003206CR 32x1 25 T3460G004006CR 40x1 20 T3460G004007CR 40x1 1/4 20 T3460G005008CR 50x1 1/2 10 T3460G006309CR 63x2 10 PE-koppling skarv Art.nr Dimension Ant/fp T3461G202000CR 20x20 50 T3461G252500CR 25x25 25 T3461G323200CR 32x32 25 T3461G404000CR 40x40 10 T3461G505000CR 50x50 8 T3461G363000CR 63x63 8 PE-koppling rak invändig gänga Art.nr Dimension Ant/fp T3462G002004CR 20x1/2 100 T3462G002505CR 25x3/4 50 T3462G003206CR 32x1 25 T3462G004007CR 40x1 1/4 20 T3462G005008CR 50x1 1/2 10 T3462G006309CR 63x2 10 PE-kopplingar PE-koppling vinkel Art.nr Dimension Ant/fp T3463G202000CR 20x20 50 T3463G252500CR 25x25 25 T3463G323200CR 32x32 20 T3463G404000CR 40x40 10 T3463G505000CR 63x63 6 T3463G636300CR 63x

280 PE-koppling vinkel utvändig gänga Art.nr Dimension Ant/fp T3464G002004CR 20x1/2 75 T3464G002505CR 25x3/4 50 T3464G003206CR 32x1 25 T3464G004007CR 40x1 1/4 10 T3464G005008CR 50x1 1/2 8 T3464G006309CR 63x2 4 PE-koppling vinkel utvändig gänga Art.nr Dimension Ant/fp T3465G002004CR 20x1/2 50 T3465G002505CR 25x3/4 50 T3465G003206CR 32x1 25 T3465G004007CR 40x1 1/4 10 T3465G005008CR 50x1 1/2 8 T3465G006309CR 63x2 5 PE-kopplingar Kranfäste Art.nr Dimension Ant/fp T3466G002004CR 20x1/2 50 T3466G002505CR 25x3/4 25 T3466G003206CR 32x1 20 T-rör Art.nr Dimension Ant/fp T3467G202020CR T3464G252525CR T3467G323232CR T3467G404040CR 40 6 T3467G505050CR 50 4 T3467G636363CR 63 2 T-rör utvändig gänga Art.nr Dimension Ant/fp T3468G200420CR 20x1/2 50 T3468G250525CR 25x3/4 25 T3468G320632CR 32x1 15 T3468G400740CR 40x1 1/4 10 T3468G500800CR 50x1 1/2 8 T3468G630963CR 63x

281 T-rör invändig gänga Art.nr Dimension Ant/fp T3469G200420CR 20x1/2 25 T3469G250525CR 25x3/4 25 T3469G320632CR 32x1 15 T3469G400740CR 40x1 1/4 8 T3469G500800CR 50x1 1/2 6 T3469G630963CR 63x2 3 Klämring Art.nr Dimension Ant/fp T3491G4028C2 Rak 40x28 60 T3493G4028C2 Vinkel 40x28 60 Stödhylsa Art.nr Dimension Ant/fp T1475G x2,8 10/600 T1475G x3,0 10/350 T1475G x3,0 10/150 T1475G x3,7 50 T1475G x4,6 40 T1475G x5,8 20 PE-kopplingar 281

282 Lödrördelar, kyla Lödrördelar, kyla Produktdata Lödrördelar för kyla finns i storlekar från 3/16 till 4 1/8. Storlekar upp till 1 5/8 är även lämpade för R410a. Avsedda för användning med kopparrör ASTM B280 och AS/NZS

283 Skarvrör U40 rör-rör Art.nr Benämning Anslutning Ant/fp TC5270R U40-4 1/4 50/1000 TC5270R U40-6 3/8 50/1000 TC5270R U40-8 1/2 50/1000 TC5270R U /8 100/1000 TC5270R U /4 10/250 TC5270R U /8 50/500 TC5270R U /8 25/250 TC5270R U /8 20/200 TC5270R U /8 10/100 TC5270R U /8 5/50 TC5270R U /8 5/50 Reducering U41 rör-rör Art.nr Benämning Anslutning Ant/fp TC5240R U /8 x 1/4 50/1000 TC5240R U /2 x 1/4 50/600 TC5240R U /2 x 3/8 50/1000 TC5240R U /8 x 3/8 10/500 TC5240R U /8 x 1/2 50/1000 TC5240R U /4 x 3/8 25/500 TC5240R U /4 x 1/2 25/500 TC5240R U /4 x 5/8 25/500 TC5240R U /8 x 3/8 10/500 TC5240R U /8 x 1/2 10/500 TC5240R U /8 x 5/8 50/500 TC5240R U /8 x 3/4 50/500 TC5240R U /8 x 1/2 10/200 TC5240R U /8 x 5/8 10/200 TC5240R U /8 x 3/4 10/200 TC5240R U /8 x 7/8 25/250 TC5240R U /8 x 5/8 10/100 TC5240R U /8 x 3/4 10/100 TC5240R U /8 x 7/8 10/100 TC5240R U /8 x 1 1/8 10/100 TC5240R U /8 x 5/8 10/50 TC5240R U /8 x 7/8 10/50 TC5240R U /8 x 1 1/8 10/50 TC5240R U /8 x 1 3/8 10/50 TC5240R U /8 x 7/8 5/25 TC5240R U /8 x 1 1/8 5/25 TC5240R U /8 x 1 3/8 5/20 TC5240R U /8 x 1 5/8 5/20 TC5240R U /8 x 1 1/8 5/20 TC5240R U /8 x 1 3/8 5/20 TC5240R U /8 x 1 5/8 5/20 TC5240R U /8 x 2 1/8 5/20 Lödrördelar, kyla 283

284 Reducering U46 fitting-rör Lödrördelar, kyla Art.nr Benämning Anslutning Ant/fp TC5243R U /8 x 1/4 50/500 TC5243R U /2 x 1/4 50/800 TC5243R U /2 x 3/8 50/1000 TC5243R U /8 x 3/8 50/500 TC5243R U /8 x 1/2 10/500 TC5243R U /4 x 3/8 25/500 TC5243R U /4 x 1/2 25/500 TC5243R U /4 x 5/8 25/500 TC5243R U /8 x 1/2 50/500 TC5243R U /8 x 5/8 50/500 TC5243R U /8 x 3/4 10/500 TC5243R U /8 x 1/2 25/250 TC5243R U /8 x 5/8 25/250 TC5243R U /8 x 3/4 10/250 TC5243R U /8 x 7/8 25/250 TC5243R U /8 x 5/8 10/100 TC5243R U /8 x 7/8 10/100 TC5243R U /8 x 1 1/8 10/100 TC5243R U /8 x 5/8 10/100 TC5243R U /8 x 7/8 10/100 TC5243R U /8 x 1 1/8 10/100 TC5243R U /8 x 1 3/8 10/100 TC5243R U /8 x 7/8 10/100 TC5243R U /8 x 1 1/8 10/100 TC5243R U /8 x 1 3/8 10/100 TC5243R U /8 x 1 5/8 10/100 TC5243R U /8 x 1 1/8 5/50 TC5243R U /8 x 1 3/8 5/50 TC5243R U /8 x 1 5/8 5/50 TC5243R U /8 x 2 1/8 5/50 TC5243R U /8 x 1 5/8 2/20 TC5243R U /8 x 2 1/8 2/20 TC5243R U /8 x 2 5/8 2/20 Ändhattar C8 rör Art.nr Benämning Anslutning Ant/fp TC5301R C8-8 1/2 10/200 TC5301R C8-10 5/8 10/860 TC5301R C8-12 3/4 25/200 TC5301R C8-14 7/8 100/500 TC5301R C /8 10/200 TC5301R C /8 10/200 TC5301R C /8 10/200 TC5301R C /8 10/100 TC5301R C /8 10/100 TC5301R C /8 2/25 284

285 Lödvinkel 90 E24 rör-rör Art.nr Benämning Anslutning Ant/fp TC5090R E24-4 1/4 50/1500 TC5090R E24-6 3/8 50/1000 TC5090R E24-8 1/2 50/1000 TC5090R E /8 50/350 TC5090R E /4 50/200 TC5090R E /8 50/500 TC5090R E /8 20/200 TC5090R E /8 25/200 TC5090R E /8 25/200 TC5090R E /8 10/80 TC5090R E /8 5/40 TC5090R E /8 1/5 Lödböj 90 E24L rör-rör Art.nr Benämning Anslutning Ant/fp TC5002R E24-6L 3/8 50/100 TC5002R E24-8L 1/2 50/500 TC5002R E24-10L 5/8 50/500 TC5002R E24-12L 3/4 50/300 TC5002R E24-14L 7/8 25/250 TC5002R E24-18L 1 1/8 10/100 TC5002R E24-22L 1 3/8 10/80 TC5002R E24-26L 1 5/8 10/80 TC5002R E24-34L 2 1/8 5/30 TC5002R E24-42L 2 5/8 1/10 TC5002R E24-50L 3 1/8 1/8 Lödrördelar, kyla Lödvinkel 45 E28 rör-rör Art.nr Benämning Anslutning Ant/fp TC5041R E28-6 3/8 50/1000 TC5041R E28-8 1/2 50/700 TC5041R E /8 50/200 TC5041R E /4 50/100 TC5041R E /8 50/500 TC5041R E /8 25/250 TC5041R E /8 25/200 TC5041R E /8 20/160 TC5041R E /8 10/80 TC5041R E /8 1/10 TC5041R E /8 1/8 285

286 Lödvinkel 90 E33 fitting-rör Art.nr Benämning Anslutning Ant/fp TC5092R E33-8 1/2 50/200 TC5092R E /8 100/1000 TC5092R E /4 25/200 TC5092R E /8 50/200 TC5092R E /8 10/80 TC5092R E /8 10/50 TC5092R E /8 10/30 TC5092R E /8 10/80 TC5092R E /8 1/10 TC5092R E /8 3/12 Lödböj 90 E33L fitting-rör Lödrördelar, kyla Art.nr Benämning Anslutning Ant/fp TC5001R E33-6L 3/8 50/600 TC5001R E33-8L 1/2 50/500 TC5001R E33-10L 5/8 50/500 TC5001R E33-12L 3/4 25/200 TC5001R E33-14L 7/8 25/250 TC5001R E33-18L 1 1/8 10/100 TC5001R E33-22L 1 3/8 25/200 TC5001R E33-26L 1 5/8 10/80 TC5001R E33-34L 2 1/8 5/30 TC5001R E33-42L 2 5/8 1/10 Lödvinkel 45 E36 fitting-rör Art.nr Benämning Anslutning Ant/fp TC5040R E /8 50/100 TC5040R E /4 25/250 TC5040R E /8 50/500 TC5040R E /8 25/250 TC5040R E /8 20/160 E /8 10/80 286

287 T-rör T21 3 x rör Art.nr Benämning Anslutning Ant/fp TC5130R T21-4 1/4 50/1700 TC5130R T21-6 3/8 5/1000 TC5130R T21-8 1/2 50/500 TC5130R T /8 50/500 TC5130R T /4 25/250 TC5130R T /8 10/250 TC5130R T /8 10/100 TC5130R T /8 5/50 TC5130R T /8 5/50 TC5130R T /8 5/10 TC5130R T /8 5/10 TC5130R T /8 1/2 Lödrördelar, kyla 287

288 T-rör T22 3 x rör Lödrördelar, kyla Art.nr Benämning Anslutning Ant/fp TC5130R T /4 3/8 1/4 50/500 TC5130R T /8 1/4 3/8 50/1000 TC5130R T /8 1/2 3/8 50/500 TC5130R T /8 5/8 3/8 50/500 TC5130R T /2 3/8 1/2 50/500 TC5130R T /2 5/8 1/2 50/250 TC5130R T /8 1/4 5/8 50/500 TC5130R T /8 3/8 5/8 50/500 TC5130R T /8 1/2 5/8 50/500 TC5130R T /8 3/4 5/8 50/150 TC5130R T /8 7/8 5/8 25/250 TC5130R T /4 3/8 3/4 50/250 TC5130R T /4 1/2 3/4 50/200 TC5130R T /4 5/8 3/4 50/150 TC5130R T /8 1/2 7/8 25/200 TC5130R T /8 5/8 7/8 10/150 TC5130R T /8 3/4 7/8 10/100 TC5130R T /8 1 1/8 7/8 10/100 TC5130R T /8 1/2 1 1/8 10/100 TC5130R T /8 5/8 1 1/8 10/100 TC5130R T /8 3/4 1 1/8 25/100 TC5130R T /8 7/8 1 1/8 10/100 TC5130R T /8 1 3/8 1 1/8 10/100 TC5130R T /8 1 5/8 1 1/8 10/100 TC5130R T /8 5/8 1 3/8 5/50 TC5130R T /8 7/8 1 3/8 5/50 TC5130R T /8 1 1/8 1 3/8 5/50 TC5130R T /8 1 5/8 1 3/8 5/50 TC5130R T /8 2 1/8 1 3/8 5/50 TC5130R T /8 5/8 1 5/8 5/50 TC5130R T /8 7/8 1 5/8 5/50 TC5130R T /8 1 1/8 1 5/8 5/50 TC5130R T /8 1 3/8 1 5/8 5/50 TC5130R T /8 2 1/8 1 5/8 5/40 TC5130R T /8 5/8 2 1/8 5/40 TC5130R T /8 7/8 2 1/8 5/40 TC5130R T /8 1 1/8 2 1/8 5/40 TC5130R T /8 1 3/8 2 1/8 5/40 TC5130R T /8 1 5/8 2 1/8 5/40 TC5130R T /8 2 1/8 2 5/8 5/40 288

289 T-rör T23 3 x rör Art.nr Benämning Anslutning Ant/fp TC5130R T /8 1/4 3/8 50/1000 TC5130R T /2 1/4 1/2 50/500 TC5130R T /2 3/8 1/2 50/500 TC5130R T /8 1/2 5/8 50/500 TC5130R T /8 5/8 7/8 10/150 TC5130R T /8 5/8 1 1/8 10/100 TC5130R T /8 7/8 1 1/8 10/100 TC5130R T /8 1 1/8 1 3/8 5/50 TC5130R T /8 1 1/8 1 5/8 5/50 TC5130R T /8 1 5/8 2 1/8 5/10 T-rör T24 3 x rör 1 Art.nr Benämning Anslutning Ant/fp 2 3 TC5130R T /8 1/4 1/4 50/500 TC5130R T /2 3/8 3/8 50/500 TC5130R T /8 1/2 1/2 50/500 TC5130R T /8 3/8 1/2 50/500 TC5130R T /4 5/8 5/8 50/250 TC5130R T /8 5/8 5/8 50/150 TC5130R T /8 5/8 5/8 10/40 TC5130R T /8 7/8 5/8 10/30 TC5130R T /8 7/8 7/8 10/100 TC5130R T /8 7/8 7/8 10/50 TC5130R T /8 1 1/8 1 1/8 5/50 Lödrördelar, kyla TC5130R T /8 1 1/8 1 1/8 5/50 TC5130R T /8 1 1/8 1 3/8 5/50 TC5130R T /8 1 3/8 1 1/8 5/40 TC5130R T /8 1 3/8 1 3/8 5/30 TC5130R T /8 1 3/8 1 3/8 5/20 TC5130R T /8 1 5/8 1 1/8 5/10 TC5130R T /8 1 5/8 1 3/8 5/10 TC5130R T /8 1 5/8 1 5/8 5/10 289

290 Dubbelböj W60 rör-rör Art.nr Benämning Anslutning Diameter Ant/fp TC5060R W /8 1 1/2 50/100 TC5060R W /2 1 1/2 50/100 TC5060R W /8 2 1/4 50/100 TC5060R W /4 2 1/8 50/100 TC5060R W /8 1/2 50/100 P-trap W rör-rör Lödrördelar, kyla Art.nr Benämning Anslutning Ant/fp TC5371R W-10 5/8 50 TC5371R W-12 3/4 25 TC5371R W-14 7/8 60 TC5371R W /8 10 TC5371R W /8 5 TC5371R W /8 5 TC5371R W /

291 291 Lödrördelar, kyla

292 Skruvrördelar, kyla Skruvrördelar, kyla Produktdata Skruvrördelar för kyla tillverkas helautomatiserat med NC-datoriserade precisionssvarvar. Genom att använda hög materiel kvalitet, snäva toleranser på gängor och tätningsytor är skruvrördelarna idealiska för krävande installationer med moderna köldmedier. Samtliga skruvrördelar är kemiskt rengjorda. Anslutningar från 1/8 till 3/4 klarar tryck upp till 4200kPa och temperaturer från -50 C till +120 C. Ett urval av sortimentet är anpassat för R410a. 292

293 Flänsmutter NS4 flare Art.nr Benämning Anslutning Ant/fp NS4-4 1/ NS4-5 5/ NS4-6 3/ NS4-8 1/ NS4-10 5/ NS4-12 3/4 100 Reduceringsmutter NSR4 flare Art.nr Benämning Anslutning Ant/fp NSR4-54 5/16 x 1/ NSR4-64 3/8 x 1/ NSR4-65 3/8 x 5/ NSR4-86 1/2 x 3/ NSR /8 x 1/2 20 Tätningsmutter N5 flare Tätningspropp P2 flare Art.nr Benämning Anslutning Ant/fp N5-4 1/ N5-6 3/ N5-8 1/ N5-10 5/8 20 Skruvrördelar, kyla Art.nr Benämning Anslutning Ant/fp P2-4 1/ P2-6 3/ P2-8 1/ P2-10 5/8 20 Propp P3 NPT Art.nr Benämning Anslutning NPT Ant/fp P3-A 1/ P3-B 1/ P3-C 3/ P3-D 1/ P3-E 3/

294 Kopparhatt B1 Art.nr Benämning Anslutning NS4 Ant/fp B1-4 1/ B1-6 3/ B1-8 1/ B1-10 5/ B1-12 3/4 100 Tätningsring B2 Art.nr Benämning Anslutning NS4 Ant/fp B2-4 1/ B2-6 3/ B2-8 1/ B2-10 5/ B2-12 3/4 100 Skruvrördelar, kyla Nippel U2 flare-flare Art.nr Benämning Anslutning utv./utv. Ant/fp U2-4 1/4 x 1/ U2-6 3/8 x 3/ U2-8 1/2 x 1/ U2-10 5/8 x 5/ U2-12 3/4 x 3/4 10 Reduceringsnippel UR2 flare-flare Art.nr Benämning Anslutning utv./utv. Ant/fp UR2-54 5/16 x 1/ UR2-64 3/8 x 1/ UR2-84 1/2 x 1/ UR2-86 1/2 x 3/ UR /8 x 3/ UR /8 x 1/ UR /4 x 1/ UR /4 x 5/

295 Nippel U1 flare-npt Art.nr Benämning Anslutning utv./utv. Ant/fp U1-4A 1/4 x 1/ U1-4B 1/4 x 1/ U1-4C 1/4 x 3/ U1-4D 1/4 x 1/ U1-6A 3/8 x 1/ U1-6B 3/8 x 1/ U1-6C 3/8 x 3/ U1-6D 3/8 x 1/ U1-8B 1/2 x 1/ U1-8C 1/2 x 3/ U1-8D 1/2 x 1/ U1-8E 1/2 x 3/ U1-10B 5/8 x 1/ U1-10C 5/8 x 3/ U1-10D 5/8 x 1/ U1-10E 5/8 x 3/ U1-12D 3/4 x 1/ U1-12E 3/4 x 3/4 25 Föreningsnippel UR3 flare-flare Art.nr Benämning Anslutning inv./utv. Ant/fp UR3-46 1/4 x 3/ UR3-48 1/4 x 1/ UR3-64 3/8 x 1/ UR3-68 3/8 x 1/ UR3-84 1/2 x 1/ UR3-86 1/2 x 3/ UR /2 x 5/ UR /8 x 1/ UR /8 x 3/ UR /4 x 5/8 10 Skruvrördelar, kyla Föreningsnippel U3 flare-npt Art.nr Benämning Anslutning utv./inv. Ant/fp U3-4A 1/4 x 1/ U3-4B 1/4 x 1/ U3-4C 1/4 x 3/ U3-6A 3/8 x 1/ U3-6B 3/8 x 1/ U3-6C 3/8 x 3/ U3-8B 1/2 x 1/ U3-8C 1/2 x 3/ U3-8D 1/2 x 1/

296 Mellankoppling U4 flare-flare Föreningsnippel U5 flare-npt Art.nr Benämning Anslutning inv./inv. Ant/fp U4-4 1/4 x 1/ U4-6 3/8 x 3/ U4-8 1/2 x 1/ U4-10 5/8 x 5/ U4-12 3/4 x 3/4 25 Art.nr Benämning Anslutning inv./utv. Ant/fp U5-4A 1/4 x 1/ U5-4B 1/4 x 1/ U5-6B 3/8 x 1/ U5-6C 3/8 x 3/8 50 Dubbelmutter US4 flare-flare Skruvrördelar, kyla Dubbelmutter USR4 flare-flare Art.nr Benämning Anslutning inv./inv. Ant/fp US4-4 1/4 x 1/ US4-6 3/8 x 3/ US4-8 1/2 x 1/ US4-10 5/8 x 5/8 20 Art.nr Benämning Anslutning inv./inv. Ant/fp USR4-64 1/4 x 3/ USR4-86 3/8 x 1/ USR /2 x 5/ USR /8 x 3/4 20 Vinkel E1 NPT-flare Art.nr Benämning Anslutning utv./utv. Ant/fp E1-4A 1/4 x 1/ E1-4B 1/4 x 1/ E1-4C 1/4 x 3/ E1-6A 3/8 x 1/ E1-6B 3/8 x 1/ E1-6C 3/8 x 3/ E1-8C 1/2 x 3/ E1-8D 1/2 x 1/ E1-10C 5/8 x 3/ E1-10D 5/8 x 1/ E1-10E 5/8 x 3/

297 Vinkel E2 flare-flare Art.nr Benämning Anslutning utv./utv. Ant/fp E2-4 1/4 x 1/ E2-6 3/8 x 3/ E2-8 1/2 x 1/ E2-10 5/8 x 5/ E2-12 3/4 x 3/4 10 Reduceringsvinkel ER2 flare-flare Art.nr Benämning Anslutning utv./utv. Ant/fp ER2-64 1/4 x 3/ ER2-86 3/8 x 1/ ER /2 x 5/8 10 T-rör T1 2 x flare-npt T-rör T2 3 x flare Art.nr Benämning Anslutning 1 flare 2 flare 3 NPTF T1-4A 1/4 1/4 1/ T1-4B 1/4 1/4 1/4 100 Art.nr Benämning Anslutning 1 flare 2 flare 3 flare T2-4 1/4 1/4 1/ T2-6 3/8 3/8 3/ T2-8 1/2 1/2 1/ T2-10 5/8 5/8 5/ T2-12 3/4 3/4 3/4 10 Ant/fp Ant/fp Skruvrördelar, kyla Reducerings T-rör TR2 3 x flare Art.nr Benämning Anslutning 1 flare 2 flare 3 flare TR /4 1/4 3/ TR /8 3/8 1/2 10 TR /2 1/2 1/2 10 TR /8 5/8 3/4 10 Ant/fp 297

298 Reducerings T-rör TR2 3 x flare Art.nr Benämning Anslutning 1 flare 2 flare 3 flare TR /8 3/8 1/ TR /2 1/2 3/8 10 TR /8 5/8 1/2 10 Ant/fp T-rör TRS 3 x flare Art.nr Benämning Anslutning 1 utv 2 utv 3 inv TRS-4 1/4 1/4 1/4 mutter 20 Ant/fp T-rör T6 3 x flare Skruvrördelar, kyla T-rör TS4 3 x flare Korsrör C1 4 x flare Art.nr Benämning Anslutning 1 flare 2 flare 3 flare T6-4 1/4 1/4 1/4 10 Art.nr Benämning Anslutning 1 flare 2 flare 3 NPTF TS4-4B 1/4 mutter 1/4 1/4 20 Ant/fp Ant/fp Art.nr Benämning Anslutning Ant/fp C1-4 1/ C1-6 3/8 25 Flare - lödadapter Art.nr Benämning Anslutning flare x löd Ant/fp FLA 1/4 1/4 x 1/ FLA 3/8 3/8 x 3/ FLA 1/2 1/2 x 1/ FLA 5/8 5/8 x 5/
