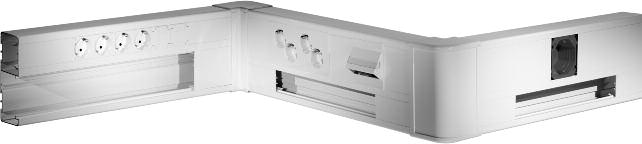

1 Innehållsförteckning Ductel Twist Nordic Aluminiums kanalsystem Ductel Twist, för el-, tele- och datalösningar. Kanalen är tillverkad i aluminium och finns med både 45 mm och 80- mm öppningar. Hörn i snygg design Enkla att montera då samma produkt fungerar både som inner- och ytterhörn. Dessutom tillåter hörnet några graders avvikelse från 90 vinkeln. Finns i både vitlackerat och naturanodiserat utförande. Snabbare montage av ändstycke Ändstycket går snabbt och enkelt att montera med snap-on snabbkoppling utan skruv eller verktyg. Den stadiga låsmekanismen garanterar en stabil och pålitlig fastsättning, samt en effektiv och kostnadsbesparande installation. Val av ytbehandling Potentialutjämning Kabelstegar Kabelrännor/ Armaturskenor Trådstegar Montageprofiler Ankarskenor Vinkelprofiler MP-19"-stativ Potentialanslutning Kabelhållare Takfäste/betongskruv Uttagsstavar/poster Golvboxar E-nr, vikt, förp 171

2 Väggkanal TB m Kabelutrymmet kan med hjälp av mellanhylla delas i sektioner se sid 175. I kanalen finns spår för jordningsbleck TBM 1. Denna kanal kan ej monteras med väggkonsol. Modell E-nr Bredd/djup Ytbehandling Tillh. lock (80 mm) TB x65 mm natur TB x65 mm vitlack Väggkanal TB m Kabelutrymmet kan med hjälp av mellanhylla delas i sektioner se sid 175. I kanalen finns spår för jordningsbleck TBM 1. Denna kanal kan ej monteras med väggkonsol. Modell E-nr Bredd/djup Ytbehandling Tillh. lock (45 mm) TB x65 mm natur TB x65 mm vitlack Väggkanal TB m Kabelutrymmet kan med hjälp av mellanhylla delas i sektioner se sid 175. I kanalen finns spår för jordningsbleck TBM 1. Modell E-nr Bredd/djup Ytbehandling Tillh. lock (80 mm) TB x65 mm natur TB x65 mm vitlack Väggkanal TB m Mellanväggen har en stansad hålbild på 50x21 mm, c-c-mått 320 mm. I kanalen finns spår för jordningsbleck TBM 1. Modell E-nr Bredd/djup Ytbehandling Tillh. lock (45 mm) TB x65 mm natur TB x65 mm vitlack Ytbehandling enligt: Vit RAL 9010 Natur naturanodiserad

3 Väggkanal TB m Kabelutrymmet kan delas i fack med TDH-mellanhylla, se sid 175. I kanalen finns spår för jordningsbleck TBM 1. Modell E-nr Bredd/djup Ytbehandling Tillh. lock (80 mm) TB x65 mm natur TB x65 mm vitlack Kanalen kan monteras upp-och-ned på väggkonsol. Mellanväggen har en stansad hålbild på 50x21 mm, c-c-mått 320 mm. I kanalen finns spår för jordningsbleck TBM 1. Väggkanal TB m Modell E-nr Bredd/djup Ytbehandling Tillh. lock (45 80 mm) TB x65 mm natur TB x65 mm vitlack Väggkanal TB m Båda facken kan delas i flera delar med TDH-mellanhylla, se sid 175. Mellanväggen har en stansad hålbild på 50x21 mm, c-c-mått 320 mm. I kanalen finns spår för jordningsbleck TBM1. Modell E-nr Bredd/djup Ytbehandling Tillh. lock (80 mm) TB x65 mm natur TB x65 mm vitlack Väggkanal TB m Mellanväggarna har en stansad hålbild på 50x 21 mm, c-c-mått 320 mm. I kanalen finns spår för jordningsbleck TBM 1. Modell E-nr Bredd/djup Ytbehandling Tillh. lock (45-80 mm) TB x65 mm natur TB x65 mm vitlack Ytbehandling enligt: Vit RAL 9010 Natur naturanodiserad 173

4 Front TB 80 3 m Fronten monteras genom enkel snäppfunktion. Modell E-nr Bredd/djup Ytbehandling TB x19 mm natur TB x19 mm vitlack Front TB 45 3 m Fronten monteras genom enkel snäppfunktion. Modell E-nr Bredd/djup Ytbehandling TB x19 mm natur TB x19 mm vitlack Hörn TBC Hörnet fungerar både som inner- och ytterhörn och tillåter även några graders avvikelse från 90 - vinkeln. Modell E-nr B x D x L mm Färg/mtrl. Passar till TBC x90x103 natur alu/plast TB 1010, 1040 TBC x90x103 vitlack alu/plast TB 1010, 1040 TBC x90x138 natur alu/plast TB 1310, 1340 TBC x90x138 vitlack alu/plast TB 1310, 1340 TBC x90x173 natur alu/plast TB 1710, 1740 TBC x90x173 vitlack alu/plast TB 1710, 1740 TBC x90x223 natur alu/plast TB 2210, 2240 TBC x90x223 vitlack alu/plast TB 2210, Ytbehandling enligt: Vit RAL 9010 Natur naturanodiserad

5 Väggkrage TBO Väggkrage i vit plast. Täcker genomföringshålet vid anslutning mot vägg. Anslutningskrage för anslutning mellan nedföringskanal och väggkanal. Modell E-nr B x L x D mm Passar till TBO x106x25 TB 1010, 1040 TBO x106x25 TB 1310, 1340 TBO x106x25 TB 1710, 1740 TBO x106x25 TB 2210, 2240 Anslutningskrage TBL Modell E-nr B x L x D mm Plast Passar till TBL x67x12 grå TB 1010, 1040 TBL x67x12 vit TB 1010, 1040 TBL x67x12 grå TB 1310, 1340 TBL x67x12 vit TB 1310, 1340 TBL x67x12 grå TB 1710, 1740 TBL x67x12 vit TB 1710, 1740 TBL x67x12 grå TB 2210, 2240 TBL x67x12 vit TB 2210, 2240 Ändstycke TBP Ändstycke för snygga kanalavslut. Enkel montering med snap-on-koppling som ger en stadig låsning. Modell E-nr B x L x D mm Ytbehandling Passar till TBP x65x24 natur TB 1010, 1040 TBP x65x24 vitlack TB 1010, 1040 TBP x65x24 natur TB 1310, 1340 TBP x65x24 vitlack TB 1310, 1340 TBP x65x24 natur TB 1710, 1740 TBP x65x24 vitlack TB 1710, 1740 TBP x65x24 natur TB 2210, 2240 TBP x65x24 vitlack TB 2210,

6 Skarvstycke TBJ Skarvstycke för en naturlig sammafogning av kanalerna. Använd två skarvstycken per skarv. Uppfyller kraven för potentialutjämning enligt Modell E-nr BxLxD mm Material SS-EN 61537:2007. TBJ x12x70 aluminium Täckskarv TBMP Finns i fyra modeller och kan användas för att täcka över skarvar mellan kanalerna. Monteras med dubbelhäftande tejp (bifogad). Modell E-nr Ytbehandling Passar till TBMP Natur TB-1010, 1040 TBMP Vitlack TB-1010, 1040 TBMP Natur TB-1310, 2210, 2240 TBMP Vitlack TB-1310, 2210, 2240 TBMP Natur TB-1340, 1740 TBMP Vitlack TB-1340, 1740 TBMP Natur TB-1710 TBMP Vitlack TB-1710 Dekorskarv TBMP Monteras över skarv samt som väggkrage vid avslut mot vägg. Modell E-nr Ytbehandling Passar till TBMP Grålack TB-1010, 1040 (100 mm) TBMP Vitlack TB-1010, 1040 (100 mm) TBMP Grålack TB-1310, 1340 (135 mm) TBMP Vitlack TB-1310, 1340 (135 mm) TBMP Grålack TB-1710, 1740 (170 mm) TBMP Vitlack TB-1710, 1740 (170 mm) TBMP Grålack TB-2210, 2240 (220 mm) TBMP Vitlack TB-2210, 2240 (220 mm) Passbit TBE Används tillsammans med väggkonsoler för justering 0-24 mm. Modell E-nr Material TBE aluminium 176

7 Väggkonsol TBE Konsol i aluminium för montering på vägg med snäpp-in-funktion. Avståndet från det övre hålets centrum till kanalens överkant är 50 mm. Rekommenderat avstånd mellan konsolerna är 1 m. Modell E-nr Dim. fr vägg Ant. galler TBE mm 1 TBE mm 2 TBE mm 3 TBE mm 4 TBE mm 5 Finns i två modeller och användas för att dela kanalen i sektioner. Mellanhylla TDH 1 m TDH 1 Modell E-nr Bredd/djup Material TDH x15 mm aluminium TDH x42 mm aluminium Jordningsbleck TBM TDH 2 Jordningsbleck används för jordning av front och kanal. Till blecket kan 2 st max 4 mm² Cu-jordningar kopplas. Buntbandsfäste TBK Används för fixering och avlastning av kablar (max 5 mm buntband). Kan även användas till minikanalerna: TBA 10 och TBA 18. Ljudisoleringsstycken XTBO Ljudisolering vid väggenomgång av kanalen. Självhäftande stycken som fästs på insidan av fronterna. XTBO 304 för front TB 45. XTBO 308 för front TB 80. Modell E-nr Material TBM stål Modell E-nr Material TBK plast Modell E-nr B x L x D mm XTBO x30x300 XTBO x30x

8 Apparatdosa XTBF Passar för ABB CUED uttag. Apparatdosan fixeras i kanalen med medföljande tillbehör (exkl. dragavlastare). Modell E-nr Material B x L x D mm XTBF grå plast 78x95x50 Universaldosa TBF Modell E-nr B x L x D mm Plast TBF x42,5x79 blå TBF x42,5x150 blå Ventilationsgaller TBE Modell E-nr Bredd/djup Ytbehandling TBE x9 mm natur TBE x9 mm vitlack Modell E-nr Längd/bredd Material TBJ x3 mm stål Kläms fast i ventilationsgallerhållaretbe 3. Gallerkanten är i linje med kanalens övre kant. Antal galler/väggkonsol Ventilationsgallerhållare Modell E-nr Bredd/djup Material TBE x40 mm plast Universaldosorna snäpps fast i kanalens frontöppning. 2 st dragavlastare TBF 11 medföljer. Konsol Galler TBE TBE TBE TBE TBE Hållaren skjuts in i konsolen från sidan. Användning av vent.galler Konsol st/konsol TBE /3 TBE /3 TBE TBE /3 TBE /3 Skarvstift för galler Används för skarvning av ventilationsgaller TBE 20, minikanaler TBA 302, 652 samt matarkanaler TBA 10 och TBA

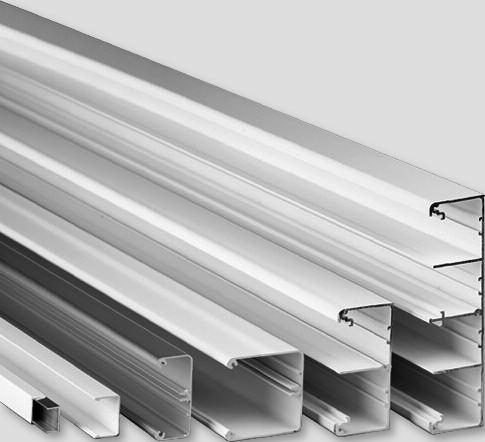

9 Anpassningsplåt TBF Används tillsammans med universaldosa TBF 1 och TBF 2. (Fästskruvar ingår, omonterade). Dragavlastare till universaldosa TBF 1, TBF 2 och apparatdosa. Modell E-nr BxLxD mm Material TBF x5x70 aluminium Dragavlastare TBF Modell E-nr Material TBF aluminium Matarkanaler Används för kabeldragning och är tillverkade av aluminium. Ytbehandling: Naturanodiserad eller pulverlackerad vit. Box 3, Vetlanda, tel , fax

10 matarkanaler TBA 102 kanal och front 2,5 m Kanaldimension: 20x12x2500 mm. Frontdimension: 22x12x2500 mm. Kanal TBA obehandl. alum. Front TBA natur Front TBA vitlack TBA 202 kanal och front 3 m Kanaldimension: 32x20,5x3000 mm. Frontdimension: 32x6x3000 mm. Kanal TBA natur Kanal TBA vitlack Front TBA natur Front TBA vitlack TBA 302 kanal, front och ändstycke 3 m Kanaldimension: 65x30x3000 mm. Frontdimension: 54x7,5x3000 mm. Ändstycke: 65x30 mm Kanal TBA natur Kanal TBA vitlack Front TBA natur Front TBA vitlack Ändst. TBD natur Ändst. TBD vitlack 180

11 matarkanaler TBA 652 kanal, front och ändstycke 3 m Kanaldimension: 65x65x3000 mm. Frontdimension: 54x7,5x3000 mm. Ändstycke: 65x65 mm. Kanal TBA natur Kanal TBA vitlack Front TBA natur Front TBA vitlack Ändst. TBD natur Ändst. TBD vitlack TBA 10 kanal, front och ändstycke 3 m Kanaldimension: 100x49x3000 mm. Frontdimension: 80x19x3000 mm. Ändstycke: 100x49 mm. Kanaldimension: 184x49x3000 mm. Frontdimension: 80x19x3000 mm. Ändstycke: 184x49 mm. Kanal TBA natur Kanal TBA vitlackerad Front TB natur Front TB vitlackerad Ändst. TBD natur Ändst. TBD vitlackerad TBA 18 kanal, front och ändstycke 3 m Kanal TBA natur Kanal TBA vitlack Front TB natur Front TB vitlack Ändst. TBD natur Ändst. TBD vitlack 181

12 matarkanaler TB 1032 kanal och front för infällt montage 3 m Kanaldimension: 125x65x3000 mm. Frontdimension: 80x19x3000 mm. Inbyggnadsmått: 100x65 mm. Kanal TB Vitlack Front TBA Vitlack TBA 40 kanal i aluminium 2,5 m Matarkanal (inklusive lock) i aluminium. Naturanodiserad eller vitlackerad med flexibel kabeldragning i alla riktningar. Dimension: 40x18 mm (utvändigt). 24x14 mm (invändigt). Tillbehör, se vidare sid Modell E-nr Ytbehandling Kanal TBA 40 BC Natur Kanal TBA 40 BC Vitlack L-stycke Dimension: 59x59x39 mm. TBA 40 LC Grå/plast TBA 40 LC Vit/plast 182

13 matarkanaler T-stycke Dimension: 79x39x39 mm. TBA 40 TC Grå/plast TBA 40 TC Vit/plast Innerhörn Dimension: 39x39x39 mm. TBA 40 IC Grå/plast TBA 40 IC Vit/plast Ytterhörn Dimension: 39x39x39 mm. TBA 40 OC Grå/plast TBA 40 OC Vit/plast Ändstycke Dimension: 39x18x11,5 mm. TBA 40 EC Grå/plast TBA 40 EC Vit/plast Kabelhållare Dimension: 30x10x1 mm. TBA 40 WL Vit/plast 183

14 Ductel Avec-produkter Ductel Avec 45 mm:s eluttag kan användas i följande Ductel Twist kabelkanaler: TB 1040, TB 1340, TB 1740 och TB och 4-vägsuttag (sats) 2-vägsuttag 16 A, 250 V, IP polig skruvanslutning. 2-vägsuttag 45 mm: S451-3, S vägsuttag 45 mm: S452-3, S Modell E-nr B x L x D mm Förp. Färg S x43x50 10/100 vit S x43x50 10/100 grå S x43x50 5/50 vit S x43x50 5/50 grå 2-vägsuttag Modell E-nr B x L x D mm Förp. Färg S x43x50 10/100 vit S x43x50 10/100 grå S45D x43x50 10/100 vit S45D x43x50 10/100 grå Anslutningssats för 2-vägsuttag 2-vägsuttag 45 mm: S45-3, S vägsuttag 45 mm - DATA-beteckning: S45D-3, S45D-1 Innehåller anslutningsdosa, ändplugg och vita/gråa täckramar. Anslutningsdosans lock fungerar som dragavlastare max 2MMJ 3x2,5. Modell E-nr BxLxD mm Färg S45AS x12x70 vit/grå 184

15 Lock för datauttag 1xRJ45 AMP och Keystone. Modell E-nr B x D mm Förp. Färg D45K x50 10/200 vit D45K x50 10/200 grå Lock för datauttag 2xRJ45 Modell E-nr B x D mm Förp. Typ Färg D45K x50 10/100 Keystone vit D45K x50 10/100 Keystone grå D45S x50 10/100 Systimax vit D45S x50 10/100 Systimax grå D45L x50 10/100 Lexcom vit D45L x50 10/100 Lexcom grå Ductel Avec-produkter Ductel Avec 45 mm:s eluttag kan användas i Ductel Twist väggkanaler: TB 1040, TB 1340, TB 1740 och TB Box 3, Vetlanda, tel , fax

16 ProDuct komponenter 2-vägsuttag med dosa Uttaget är godkänt för överkoppling. Om flera AUD10 kopplas i serie rekommenderas 120 mm långa mellankablar (avskalningslängd 13 mm). För varje vägguttagsgrupp behövs det ett anslutningspaket AUD30 eller AUD31. Dosans djup är 45 mm. AUD Uttag jordat, 2-vägs, vit 10/100 AUD10-214D Uttag jordat, 2-vägs, DATA-märkn. vit 10/100 AUD Uttag jordat, 2-vägs, alu. 10/100 AUD10-83D Uttag jordat, 2-vägs, DATA-märkn. alu. 10/100 Jussi apparatdosa Jussi-seriens alla enmoduls-komponenter (strömställare, regulatorer, envägs vägguttag och teleprodukter) kan monteras i dosan. Kopplingsosan levereras med en täckram. Till varje dosa behövs ett anslutningspaket AUD30 eller gavelpaket AUD31. Dosans djup är 45 mm. AUD Kopplingsdosa för Jussi-apparat, vit 10/100 Impressivo apparatdosa Impressivo-seriens alla enmoduls-komponenter (strömställare, regulatorer, envägs vägguttag och teleprodukter) kan monteras i dosan. Kopplingsosan levereras med en täckram. Till varje dosa behövs ett anslutningspaket AUD30 eller gavelpaket AUD31. Dosans djup är 45 mm. AUD Kopplingsdosa Impressivo-apparat, vit 10/100 AUD Kopplingsdosa Impressivo-apparat, alu. 10/100 Anslutningspaket Paketet innehåller ett gavelpaket, en kopplingsdosa och ett lock. Godkänd för 3-fas överkoppling. I kopplingsdosan kan max 5 st lösa kopplingar användas (max 5x2,5). AUD Anslutningspkt.med kopplingdsosa, vit 10/100 AUD Anslutningspkt.med kopplingdsosa, alu. 10/

17 Paketet innehåller två gavelstycken och två lock. Används tillsammans med 2-vägsuttag Jussi- eller Impressivodosor. ProDuct tele/data Gavelpaket AUD Gavelpaketutan kopplingdsosa, vit 10/100 AUD Gavelpaketutan kopplingdsosa, alu. 10/100 Fästram för modularuttag med namnskylt Fästram för modularuttag med namnskylt. Används med adapterplattor för AMP, Keystone, Systimax samt Lexcom datajack. AUD50.NP Fästram för RJ45 modularuttag, vit 10/100 AUD50.NP Fästram för RJ45 modularuttag, alu. 10/100 Blindplugg för AUD50.NP. 10 st/förp. Blinplugg Adapterplattor för fästramen Adapterplattor för 3xAMP, Keystone, Systimax eller Lexcom datajack. Kompletteras med fästramar AUD50.NP eller AUD50.NP-83. Modell E-nr Material AUDMP plast AUD Adapterplatta för 3xRJ-45, AMP 10/100 AUD Adapterplatta för 3xRJ-45, Keystone 10/100 AUD Adapterplatta för 3xRJ-45, Systimax 10/100 AUD Adapterplatta för 3xRJ-45, Lexcom 10/

18 ProDuct kopplade vägguttag Kopplat 2-vägs vägguttag Monteringsfärdigt 2-vägs vägguttag med märkfönster 14x46 mm, gavelstycke, täcklock, kopplingsdosa med dragavlastare samt 3 st toppklämmor. Godkänd för överkoppling 3-fasigt. AUD Uttagssats, jordat, 2-vägs, vit 1/25 AUD11-214D Uttagssats, jordat, 2-vägs,DATA-märkning, vit 1/25 AUD Uttagssats, jordat, 2-vägs,alu 1/25 AUD11-83D Uttagssats, jordat, 2-vägs,DATA-märkning, aluminium 1/25 Kopplat 4-vägs vägguttag Monteringsfärdigt 4-vägs vägguttag med märkfönster 14x46 mm, gavelstycke, täcklock, kopplingsdosa med dragavlastare samt 3 st toppklämmor. Godkänd för överkoppling 3-fasigt. AUD Uttagssats, jordat, 4-vägs, vit 1/20 AUD12-214D Uttagssats, jordat, 4-vägs,DATA-märkning, vit 1/20 AUD Uttagssats, jordat, 4-vägs,alu 1/20 AUD12-83D Uttagssats, jordat, 4-vägs,DATA-märkning, aluminium 1/20 Kopplat 6-vägs vägguttag Monteringsfärdigt 6-vägs vägguttag med märkfönster 14x46 mm, gavelstycke, täcklock, kopplingsdosa med dragavlastare samt 3 st toppklämmor. Godkänd för överkoppling 3-fasigt. AUD Uttagssats, jordat, 6-vägs, vit 1/25 AUD13-214D Uttagssats, jordat, 6-vägs,DATA-märkning, vit 1/25 AUD Uttagssats, jordat, 6-vägs, alu 1/25 AUD13-83D Uttagssats, jordat, 6-vägs,DATA-märkning, aluminium 1/25 Kopplat 8-vägs vägguttag Monteringsfärdigt 8-vägs vägguttag med märkfönster 14x46 mm, gavelstycke, täcklock, kopplingsdosa med dragavlastare samt 3 st toppklämmor. Godkänd för överkoppling 3-fasigt. AUD Uttagssats, jordat, 8-vägs, vit 1/25 AUD Uttagssats, jordat, 8-vägs, alu 1/ Ytbehandling enligt: Vit RAL 9010 Alu RAL 9006 Grå RAL 7011

19 ProDuct kopplade vägguttag, EnstoNet (Beställningsvara, ej lagerförd.) Jordfelsbrytare AUD Jordfelsbrytare, 30 ma, A-type, 2-polig vit 1/25 Kopplat 2-vägs väggutag med snabbanslutning, 1-fas Monteringsfärdigt 2-vägsuttag med EnstoNetsnabbanslutning och märkfönster. AUD11N Uttagssats, jordat 2-vägs, 3-polig EnstoNet vit 1/25 Kopplat 2-vägs väggutag med snabbanslutning, 3-fas Monteringsfärdigt 2-vägsuttag med EnstoNetsnabbanslutning och märkfönster. AUD11N Uttagssats, jordat 2-vägs, 5-polig EnstoNet vit 1/25 Kopplat 4-vägs väggutag med snabbanslutning, 1-fas Monteringsfärdigt 4-vägsuttag med EnstoNetsnabbanslutning och märkfönster. AUD12N Uttagssats, jordat 4-vägs, 3-polig EnstoNet vit 1/25 Kopplat 4-vägs väggutag med snabbanslutning, 3-fas Monteringsfärdigt 4-vägsuttag med EnstoNetsnabbanslutning och märkfönster. AUD12N Uttagssats, jordat 4-vägs, 5-polig EnstoNet vit 1/25 Ytbehandling enligt: Vit RAL 9010 Alu RAL 9006 Grå RAL
