1 Kabelförläggningssystem katalog tehalit 09 0

2 Bästa kund och partner, Du har säkert redan märkt att denna nya katalog ser annorlunda ut. - Hager har sedan över 50 år utvecklats väldigt starkt. Detta vill vi uttrycka med en ny fräsch grafisk profil. Vårt sortiment sträcker sig över en stor bredd: Vi erbjuder ett komplett sortiment av produkter och system, från elcentraler, normsystem och kabelförläggningssystem till fastighetsautomatik. Med en både bred och djup lösnings-fokuserad kunskap är vi specialister inom installation i bostäder, offentliga lokaler och industri. Det nya varumärket Hager står för ett komplett produkt- och serviceerbjudande och för en enkel och säker elinstallation. Därför var det ett naturligt steg att integrera Tehalit i det nya varumärket Hager. Hager står dessutom för långsiktighet: Vi tar ansvar för våra naturresurser och vi bidrar aktivt till bevarande av våra naturtillgångar. För alla våra nyutvecklade produkter spelar detta en mycket viktig roll, både genom energieffektiva produktionsprocesser och genom det bidrag i forma av energibesparing som produkterna ger under hela sin livslängd. Ansvarstagande, öppenhet och framtidsinriktning präglar vår nya varumärkesbild. Tydlighet, enkelhet, närhet till kund och innovationskraft är både gamla och nya värden hos varumärket. Med detta i åtanke har vi skapat denna nya katalog för Dig. - Övertyga Dig själv! Din Daniel Hager

3 Hagers produktionsanläggning för elfördelningssystem i Blieskastel/ Tyskland En partner Du kan lita på Hager är Din specialist för elektroinstallationer i byggnader, lägenheter och industrilokaler. Breda systemlösningar som kännetecknas av högsta kvalitet, innovativ teknik, modultänkande, enkel och effektiv montering, enkelt handhavande, god service och utmärkt design har erbjudits av Hager i flera årtionden. Innovation med kundens bästa intresse i fokus Som komplett systemleverantör för professionella användare står Hager för både innovativ teknik, närhet till Dig som kund och hög tillförlitlighet i teknik och leverans. Systematisk vidareutveckling av produkter och system ligger alltid i fokus hos Hager. Vårt mål är att alltid vara ledande med nyheter och förbättringar. Innovationer hos Hager styrs alltid utifrån kundens behov. I tusentals möten och samtal varje år, fångar vi behov, utvecklingar och praktiska erfarenheter i vardagen. Med utgångspunkt från detta utvecklas nya teknologier eller förbättras befintliga så att Hagers produkter alltid står för bästa prestation både när det gäller montage och användning. Till Hagers premiumkvalitet hör en närmast intuitiv användarvänlighet, enkelt montage genom modulpassning och lång hållbarhet genom bästa materialval. 80% av alla Hagers produkter är yngre än 5 år, en oerhört hög innovationsgrad. Därför kan Du som kund till Hager alltid lita på att du erbjuds den senaste teknologin. Du tar del av de allra senaste rönen och utvecklingarna från marknaden, samtidigt som de Hager-produkter Du installerar är moderna i många år framöver. 2

4 En stark grupp Hager tillhör Hager Group, ett familjeföretag under egen ledning sedan över 50 år. Den världsomspännande koncernen har cirka medarbetare och omsatte 2008 ca,37 miljarder Euro. För närvarande arbetar cirka 850 ingenjörer inom Hager Group med forskning och utveckling. Hager Group investerar årligen cirka 5% av omsättningen i F&U. Varje år anmäls cirka 70 patent i hela världen. Hager Group erbjuder ett omfattande produktsortiment, cirka artiklar. Hager Group producerar i världen på 30 orter i 2 länder. Försäljningen i 55 länder sker med hjälp över försäljningsställen hos de grossister som är partners. Tack vare nära relationer med både användare, installatörer och grossister har Hager en stark position på alla marknader. Sedan 2007 är Hager Group ett europeiskt registrerat bolag ( SE Societas Europaea ), vilket både speglar den kulturella mångfalden och företagets europeiska rötter. 3

5 Elcentraler Normsystem Kabelförläggningssystem tehalit Enkelt och tydligt - Hagers nya produktområden Hager har nu delat in det breda produktspektrat i fyra olika färgkodade produktområden. Detta är för att göra ditt val av produkter så enkelt som möjligt. Vi är specialister på produkter och system för elinstallationer i bostäder, kontor och industrier. Från Hager kan du få allt från en källa med högsta kvalitet, pålitlighet och enkelhet i handhavande och installation. 4

6 Fastighetsautomatik Säkerhet Vill du veta mer om våra produkter och systemlösningar? kontakta oss för mer information: vxl: fax: Mail: 5

7 tehalit.brn PVC tehalit.brhn halogenfri tehalit.bran Aluminium tehalit.brsn Plåt Objektsprofiler Uttagssystem Ecoline Uttagssystem Inline

8 Kanalprofiler Formstycken Tillbehör Konsoler Ventilationsgaller och frontplåtar 0 tehalit.brn PVC Kanalprofiler Formstycken Tillbehör Konsoler Ventilationsgaller och frontplåtar 24 tehalit.brhn halogenfri Kanalprofiler Formstycken Tillbehör Konsoler Ventilationsgaller och frontplåtar 36 tehalit.bran Aluminium Kanalprofiler Formstycken Tillbehör Konsoler Ventilationsgaller och frontplåtar 52 tehalit.brsn Plåt Kanalprofiler 66 Objektsprofiler 70 Uttagssystem Ecoline 88 Uttagssystem Inline

9 Strömförsörjning Room installationer tehalit.sl tehalit.lf tehalit.fwk Slitsade kanaler Kataloginnehåll

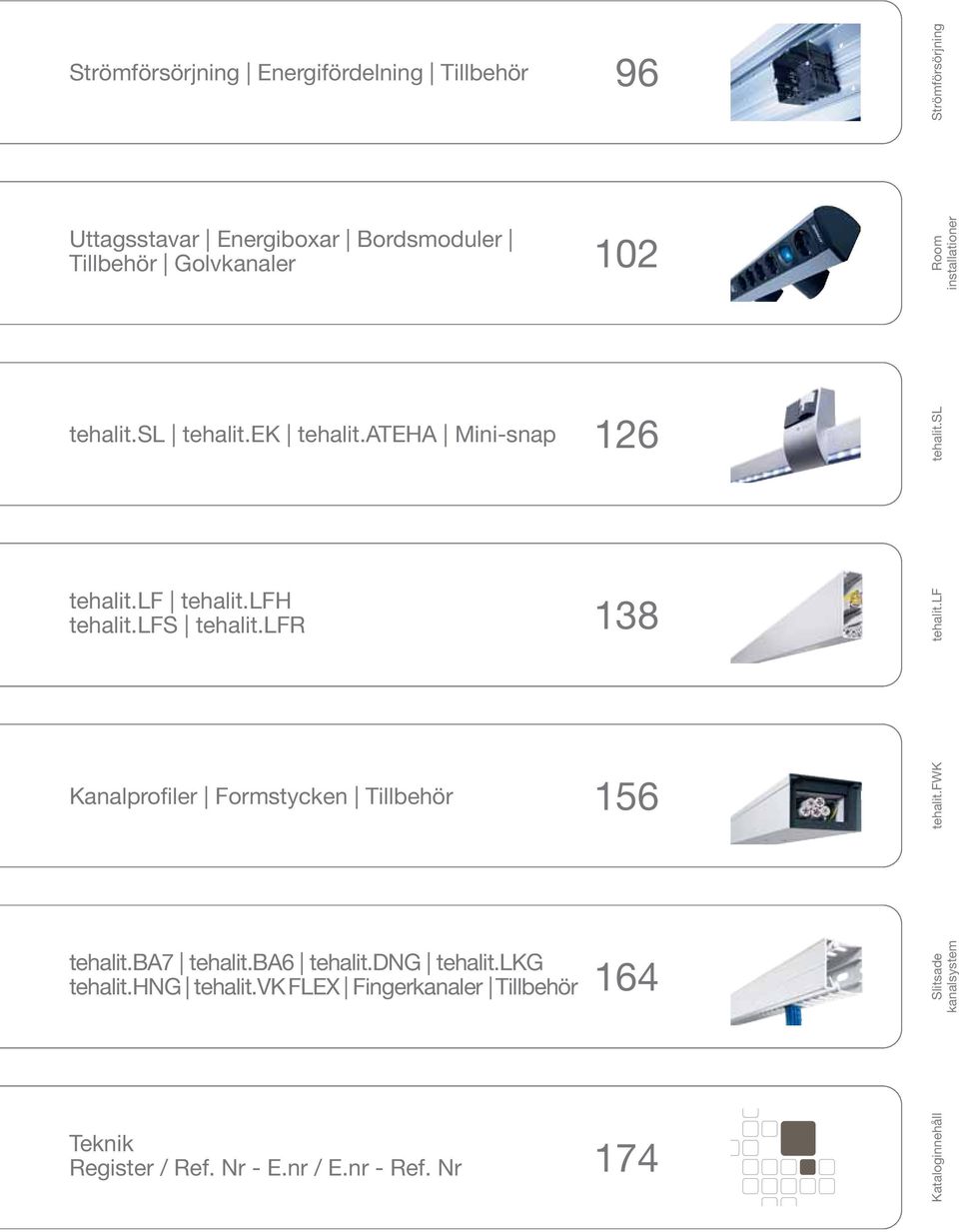

10 Strömförsörjning Energifördelning Tillbehör 96 Strömförsörjning Uttagsstavar Energiboxar Bordsmoduler Tillbehör Golvkanaler 02 Room installationer tehalit.sl tehalit.ek tehalit.ateha Mini-snap 26 tehalit.sl tehalit.lf tehalit.lfh tehalit.lfs tehalit.lfr 38 tehalit.lf Kanalprofiler Formstycken Tillbehör 56 tehalit.fwk tehalit.ba7 tehalit.ba6 tehalit.dng tehalit.lkg tehalit.hng tehalit.vk FLEX Fingerkanaler Tillbehör 64 Slitsade kanalsystem Teknik Register / Ref. Nr - E.nr / E.nr - Ref. Nr 74 Kataloginnehåll

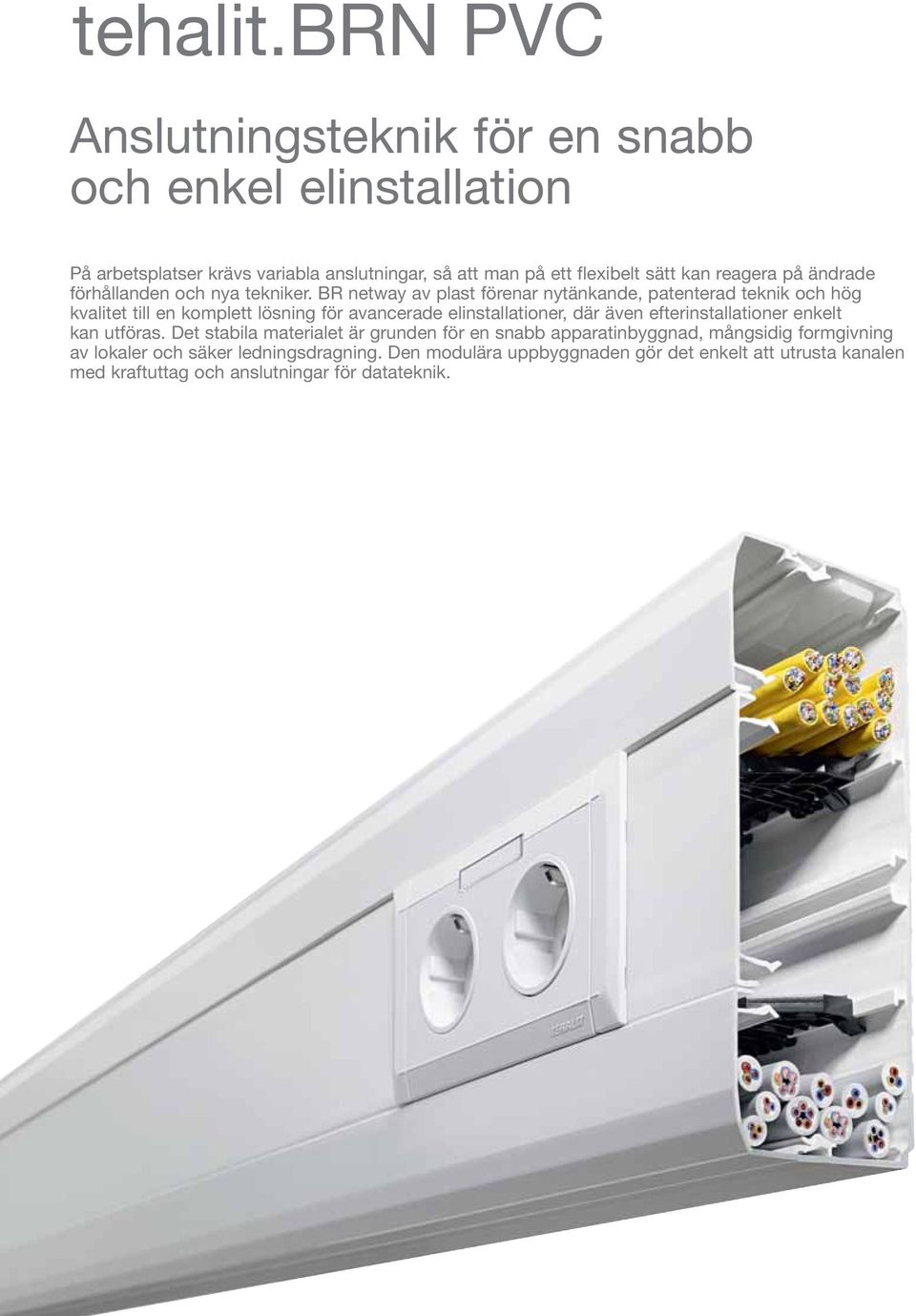

11 tehalit.brn PVC Anslutningsteknik för en snabb och enkel elinstallation På arbetsplatser krävs variabla anslutningar, så att man på ett flexibelt sätt kan reagera på ändrade förhållanden och nya tekniker. BR netway av plast förenar nytänkande, patenterad teknik och hög kvalitet till en komplett lösning för avancerade elinstallationer, där även efterinstallationer enkelt kan utföras. Det stabila materialet är grunden för en snabb apparatinbyggnad, mångsidig formgivning av lokaler och säker ledningsdragning. Den modulära uppbyggnaden gör det enkelt att utrusta kanalen med kraftuttag och anslutningar för datateknik.

12 tehalit.brn PVC Systemöversikt 2 Kanalprofiler och formstycken 4 Reservdelar och tillbehör 8 Konsoler 9 Stödben till frontinklädnad 20 Ventilationsgaller och tillbehör 2 Frontpaneler och tillbehör 22

13 tehalit.brn PVC Systemöversikt fönsterbänkskanalsystem Beställningshandledning Grundprofil och front Exempel: BRN Beställningsnummer: BRN BRN Kanaltyp BR netway Kanal I Plast 7030 Dimension: Bredd 70 mm Höjd 30 mm Beställningshandledning Tillbehör Exempel: G2-900 Beställningsnummer: G2-900 G2 Artikelkod innerhörn 900 RAL färg 7035 = Ljugrå 900 = Fjällvit Leveransform = Grundprofil 2 = front 0 = Grundprofil och front RAL färg: 7035 = Ljusgrå 900 = Fjällvit BR netway Grundprofil Grundprofil 0 BRN 700 Grundprofil 30 BRN 7030 Grundprofil 70 BRN 7070 Grundprofil 20 BRN BR netway front Front 80 BRN Uttagssystem BR netway Ecoline 2-vägs uttag G vägs uttag vridbart G4040 Ingångsenhet Utgångsenhet Datauttag 2xRJ45 Kat6 STP 2xRJ45 Kat5e STP Multidosa extern data Komplett dosa Inkl. c-brickre för Keystone, Nexan Lexcom, systemax IBM x2 G4703 G473 G3924 G404 G Decentralisering normprodukter Normkapsling 3 mod Ram G3402 Anslutningsenhet/fasväljare Grenkontakt L2403 G4720 G Uttagsramar 2-facksram 2-facksram inkl märkskylt Uttagsram dubbel data Ramkoppling G3500 G350 G3502 G355 6 Anslutningsledningar 3-ledare 300 mm 3-ledare 450 mm 3-ledare 750 mm 3-ledare 500 mm 3-ledare 2500 mm 3-ledare 4500 mm G4733 G4743 G4753 G4796 G4797 G Rätt till tekniska förändringar förbehålles

14 tehalit.brn PVC Konsoler 7 2 BRN 7070 BRN 700 BRN 7030 BRN mm G20 G2 G mm G202 G22 G mm G203 G23 G mm G204 G24 G mm G205 G25 G mm G206 G26 G mm G207 G27 G Formstycken BRN 700 BRN 7030 BRN 7070 BRN 7020 Innerhörn G20 G2 G22 G23 Ytterhörn G202 G22 G222 G232 Ändstycke G203 G23 G223 G233 L-vinkel G205 G25 G225 G235 7 Dosor för standard apparater Väggram G5 G53 G57 G52 T-stycke G206 G26 G226 G236 Apparatdosa 60 x 70mm L679 Apparatdosa 70 x 70mm L549 Apparatdosa tele/data G270 Ram för centrumbricka 50 x 50mm G3400 Ram för modularuttag Med centrumbricka 50 x 50mm G3436 CEE uttag 6A 3-poligtG Uttagssystem BR netway Inline BRN 7030 BRN 7070 BRN 7020 Uttagssats G430 G470 G480 Datauttag 2xRJ45 KAT6 G3903 G3907 G3908 Datauttag 2xRJ45 KAT 5e G437 G477 G487 CEE uttag 6A 3-poligtG Rätt till tekniska förändringar förbehålles 3

15 tehalit.brn PVC Grundprofil och front Kanal för att installera apparater enligt EN Öppen kanalprofil med avtagbara sidofronter, för enkel ledningsdragning 3-facksprincip för att hålla isär kraft, svagström och apparatinstallation Tid- och platsbesparing genom apparatmontering i C profil i botten av kanal Möjlighet till installation av två olika modulära insatssystem Ecoline eller Inline Stabil konsol tack vare infästningshålens breda placering Material: Hård PVC Standardfärger: RAL 900, 7035 (produktionsprocessen kan orsaka mindre färgavvikelser) Standardlängder: 2000 mm specialfärger upp till 6000 mm vid förfrågan Leveransform: Grundprofil inklusive sidofronter. Skarvar och frontclips är inkluderade i grundprofilen 0 st per meter. Extra kabelhållare följer med från storlek 7070, 5 st per meter. Benämning Grundprofil Front 80 Standardfärger Ref.nr Ref.nr Ledningsutrymme E.nr E.nr ledning mm Ø (3 x,5 mm 2 ) BRN fjällvit BRN BRN Fack: : 6 67 ljusgrå BRN Förpackning: 2 m BRN Förpackning: 64 m Fack: 2: 6 BRN 7030 fjällvit BRN BRN Fack: : 8 ljusgrå BRN BRN Fack: 2: 8 Förpackning: 2 m Förpackning: 64 m BRN 7070 fjällvit BRN BRN Fack: : ljusgrå BRN BRN Fack: 2: 4 2 Förpackning: 2 m Förpackning: 64 m 67 BRN 7020 fjällvit BRN BRN Fack: : ljusgrå BRN BRN Fack: 2: 22 Förpackning: 6 m Förpackning: 64 m Rätt till tekniska förändringar förbehålles

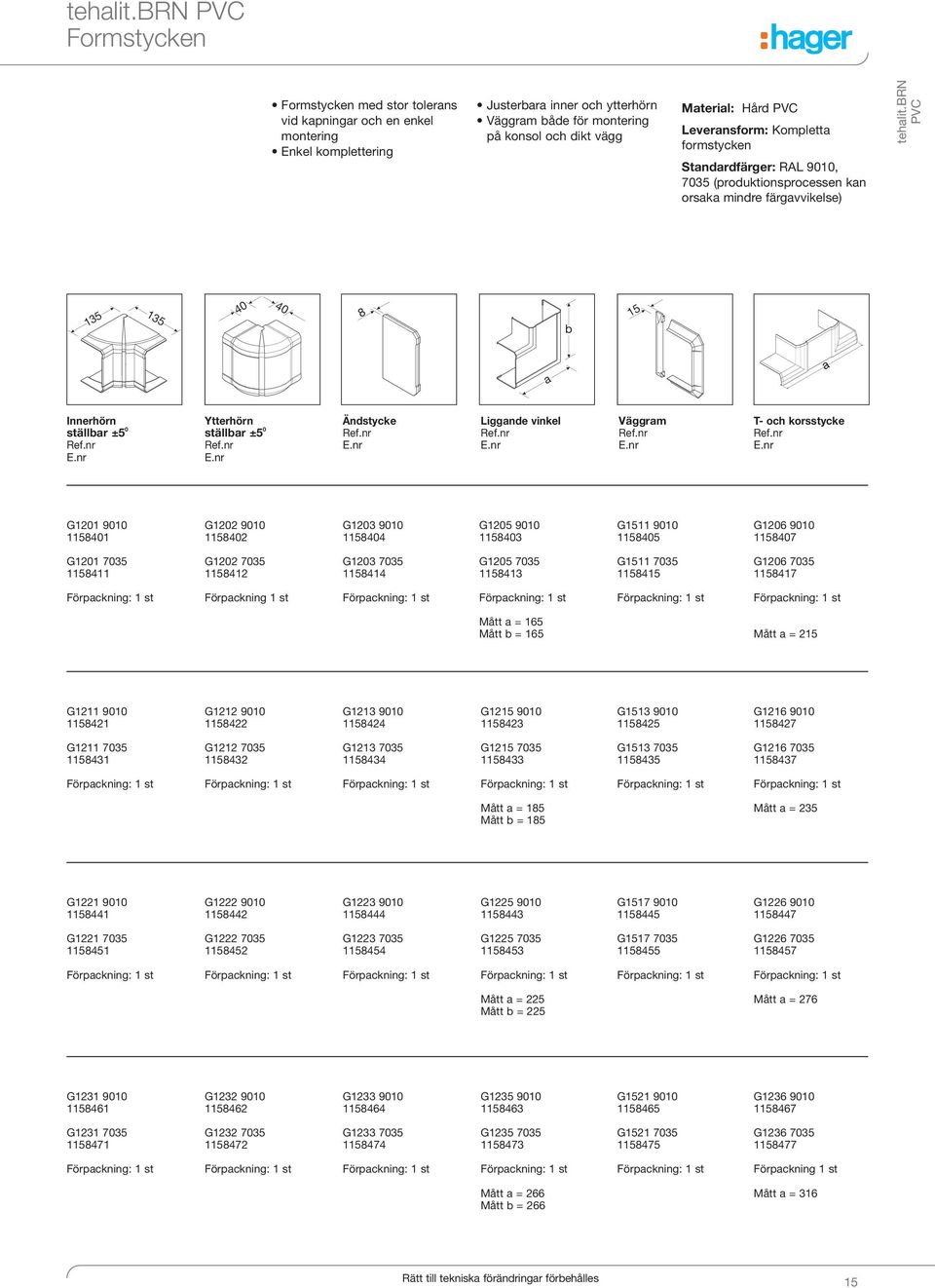

16 tehalit.brn PVC Formstycken Formstycken med stor tolerans vid kapningar och en enkel montering Enkel komplettering Justerbara inner och ytterhörn Väggram både för montering på konsol och dikt vägg Material: Hård PVC Leveransform: Kompletta formstycken Standardfärger: RAL 900, 7035 (produktionsprocessen kan orsaka mindre färgavvikelse) tehalit.brn PVC b 5 a a Innerhörn ställbar ±5 0 Ref.nr E.nr Ytterhörn ställbar ±5 0 Ref.nr E.nr Ändstycke Ref.nr E.nr Liggande vinkel Ref.nr E.nr Väggram Ref.nr E.nr T- och korsstycke Ref.nr E.nr G G G G G G G G G G G G Förpackning st Mått a = 65 Mått b = 65 Mått a = 25 G G G G G G G G G G G G Mått a = 85 Mått b = 85 Mått a = 235 G G G G G G G G G G G G Mått a = 225 Mått b = 225 Mått a = 276 G G G G G G G G G G G G Förpackning st Mått a = 266 Mått b = 266 Mått a = 36 Rätt till tekniska förändringar förbehålles 5

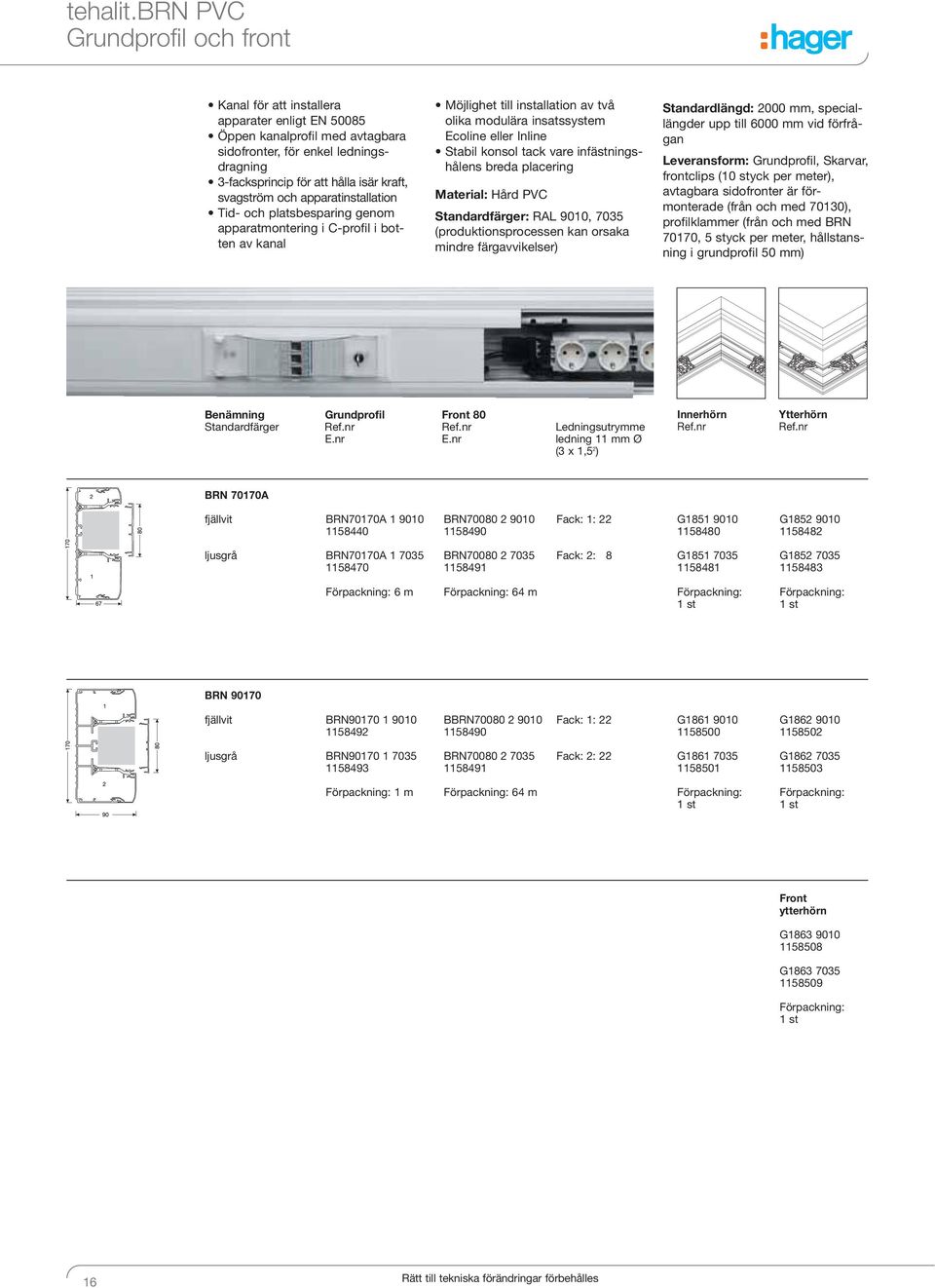

17 tehalit.brn PVC Grundprofil och front Kanal för att installera apparater enligt EN Öppen kanalprofil med avtagbara sidofronter, för enkel ledningsdragning 3-facksprincip för att hålla isär kraft, svagström och apparatinstallation Tid- och platsbesparing genom apparatmontering i C-profil i botten av kanal Möjlighet till installation av två olika modulära insatssystem Ecoline eller Inline Stabil konsol tack vare infästningshålens breda placering Material: Hård PVC Standardfärger: RAL 900, 7035 (produktionsprocessen kan orsaka mindre färgavvikelser) Standardlängd: 2000 mm, speciallängder upp till 6000 mm vid förfrågan Leveransform: Grundprofil, Skarvar, frontclips (0 styck per meter), avtagbara sidofronter är förmonterade (från och med 7030), profilklammer (från och med BRN 7070, 5 styck per meter, hållstansning i grundprofil 50 mm) Benämning Grundprofil Front 80 Standardfärger Ref.nr Ref.nr Ledningsutrymme E.nr E.nr ledning mm Ø (3 x,5 2 ) Innerhörn Ref.nr Ytterhörn Ref.nr BRN 7070A fjällvit BRN7070A BRN Fack: : 22 G G ljusgrå BRN7070A BRN Fack: 2: 8 G G Förpackning: 6 m Förpackning: 64 m Förpackning: st Förpackning: st BRN 9070 fjällvit BRN BBRN Fack: : 22 G G ljusgrå BRN BRN Fack: 2: 22 G G Förpackning: m Förpackning: 64 m Förpackning: st Förpackning: st Front ytterhörn G G Förpackning: st 6 Rätt till tekniska förändringar förbehålles

18 tehalit.brn PVC Formstycken Formstycken med stor tolerans vid kapningar och en enkel montering Enkel montering Väggram både för montering på konsol och dikt vägg Material: Hård PVC Leveransform: Kompletta formstycken tehalit.brn PVC Standardfärger: RAL 900, 7035 (produktionsprocessen kan orsaka mindre färgavvikelse) Ändstycke vänster Ref.nr E.nr Ändstycke höger Ref.nr E.nr Liggande vinkel stigande Ref.nr E.nr Liggande vinkel fallande Ref.nr E.nr Väggram vänster Ref.nr E.nr Väggram höger Ref.nr E.nr T-stycke mot BRN7020 Ref.nr E.nr T-stycke mot BRN7030 Ref.nr E.nr G G G G G G G G G Förpackning: st G Förpackning: st G Förpackning: st G Förpackning: st G Förpackning: st G Förpackning: st G Förpackning: st G Förpackning: st G G G G G G G G Förpackning: st Förpackning: st Förpackning: st Förpackning st Rätt till tekniska förändringar förbehålles 7

19 tehalit.brn PVC Reservdelar och tillbehör Mellanvägg: För att få kanalen uppdelad i fyra fack Profilklammer öppen: För att hålla ledningar på plats även om kanalen är öppen Profilklammer sluten: För att hålla ledningar på plats vid takmontage Tätningslist: För att förhindra damm från att lägga sig i skuggprofilen på kanalens baksida Benämning Beskrivning Kanalhöjd Förp. Ref.nr E.nr Mellanvägg Mellanvägg i 40 m M PVC M043 Mellanvägg Mellanvägg i 32 m G plåt G63 Frontclips Material: PVC 0 st G607R G607R G720 Grundprofil- skarv till 0 st G skarv grundprofil Material: PC/ABS G800 Grundprofil- 5 st per m 0 st G800R Klammer kanal f.o.m. storlek 7070 Grundprofil- Material: PC/ABS 30 0 st G Klammer 70 0 st G sluten 20 0 st G82 G83 Tätningslist Material: PVC 0 m G m G Rätt till tekniska förändringar förbehålles

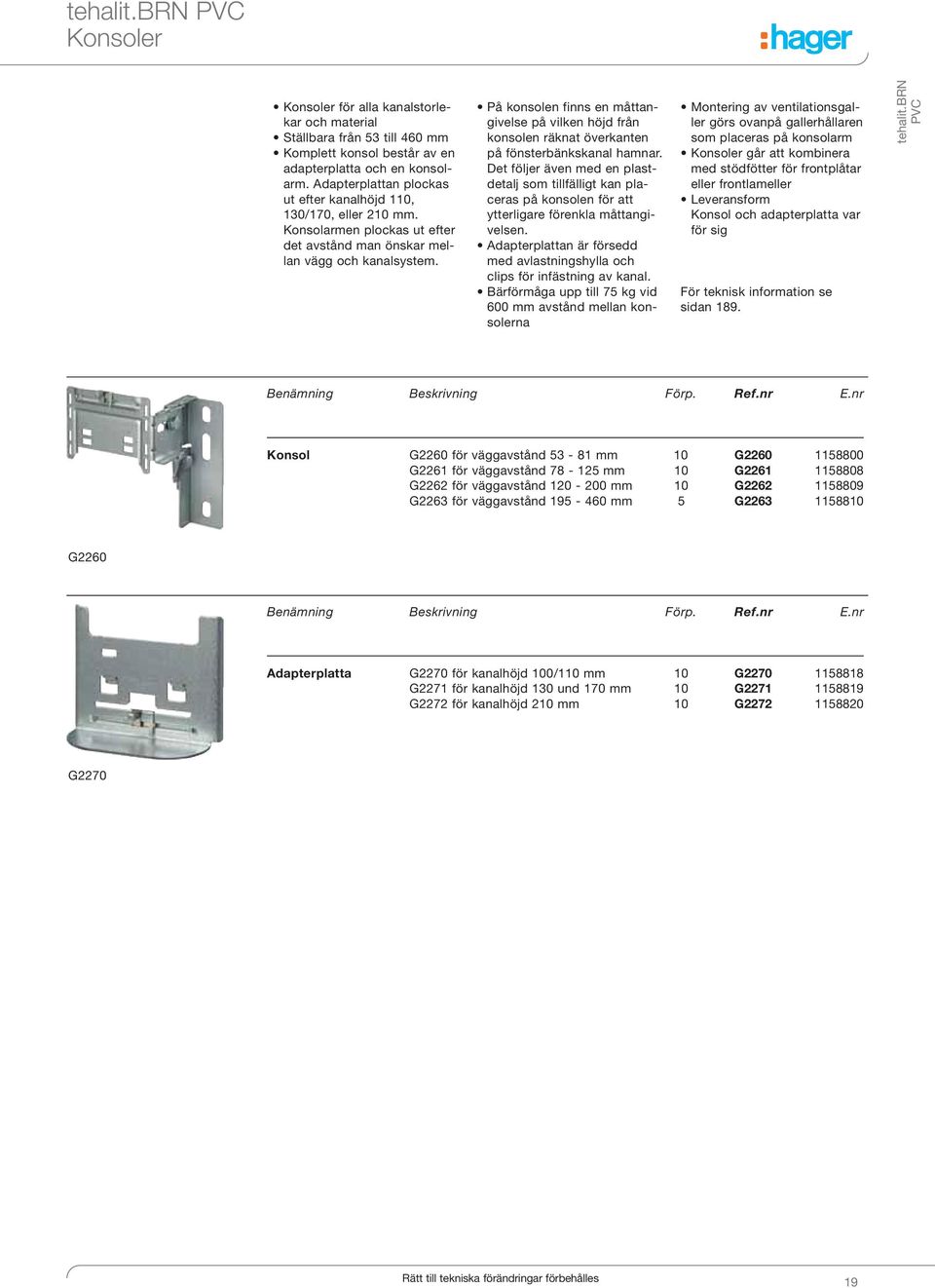

20 tehalit.brn PVC Konsoler Konsoler för alla kanalstorlekar och material Ställbara från 53 till 460 mm Komplett konsol består av en adapterplatta och en konsolarm. Adapterplattan plockas ut efter kanalhöjd 0, 30/70, eller 20 mm. Konsolarmen plockas ut efter det avstånd man önskar mellan vägg och kanalsystem. På konsolen finns en måttangivelse på vilken höjd från konsolen räknat överkanten på fönsterbänkskanal hamnar. Det följer även med en plastdetalj som tillfälligt kan placeras på konsolen för att ytterligare förenkla måttangivelsen. Adapterplattan är försedd med avlastningshylla och clips för infästning av kanal. Bärförmåga upp till 75 kg vid 600 mm avstånd mellan konsolerna Montering av ventilationsgaller görs ovanpå gallerhållaren som placeras på konsolarm Konsoler går att kombinera med stödfötter för frontplåtar eller frontlameller Leveransform Konsol och adapterplatta var för sig För teknisk information se sidan 89. tehalit.brn PVC Benämning Beskrivning Förp. Ref.nr E.nr Konsol G2260 för väggavstånd 53-8 mm 0 G G226 för väggavstånd mm 0 G G2262 för väggavstånd mm 0 G G2263 för väggavstånd mm 5 G G2260 Benämning Beskrivning Förp. Ref.nr E.nr Adapterplatta G2270 för kanalhöjd 00/0 mm 0 G G227 för kanalhöjd 30 und 70 mm 0 G G2272 för kanalhöjd 20 mm 0 G G2270 Rätt till tekniska förändringar förbehålles 9

21 tehalit.brn PVC Stödben För montering mitt i rummet där det inte finns någon möjlighet till väggfäste Som stöd om man tvingats montera med för stor spännvidd Stabil fastsättning mot golvet samt fäste för kanalen och lamellgaller Kanalens ref.nr måste anges vid beställning Monteringshöjd måste anges vid beställning Material: Förzinkad stålplåt eller lackerad Standardfärger: RAL 900, Benämning Beskrivning Höjd (mm) Stödben Skruvspår 20 mm (enkel) Förzinkad Stödben Skruvspår 20 mm (enkel) RAL-färg Stödben Förzinkad (tvådelad) Stödben RAL-färg (tvådelad) Rätt till tekniska förändringar förbehålles

22 tehalit.brn PVC Ventilationsgaller och tillbehör Ventilationsgaller Ventilationsgaller för att dölja eller täcka utrymmet mellan vägg/ fönsterbräda och kanal Optiskt mycket effektivt eftersom det täcker en synvinkel upp till 70% Luftgenomströmning ca 65% Enkel fixering av galler på gallerhållaren Gallerhållare Håller gallerna på ett konstant avstånd Enkelt att lyfta upp vid städning Möjlighet till sammankoppling tehalit.brn PVC Benämning Beskrivning Förp. Ref.nr Enr Bassats för frontlameller För alla kanalstorlekar St. G och material G magnethållare, 3 golvplattor, 3 säkerhetskedjor, 3 panelhållare, klammer och skruvar Lamellgaller Material: Aluminium 00m L Standardlängd: 2000 mm 00m L Speciallängd: Max 6000 mm 00m L6450 ALU L6450 L542 Kopplingsstift Vid skarvning av 00 St. L Lamellgaller L6450 Material: stål M5900 Lamellbärare Hållare för 0st Lamellgaller 0 St. M L6450, Material: PC/ABS Längd: 250 mm Säkerhetsbygel Håller lamellbäraren 50 St. M på plats Material: PC/ABS M599 L699 Stödprofil För frontlameller 6 m L och plåtar Standardlängd 2000 mm Material: Plåt Rätt till tekniska förändringar förbehålles 2

23 tehalit.brn PVC Frontpaneler och tillbehör Plåtpanel för frontinklädnad Längd: min. 200 mm max.500 mm Höjd: min. 400 mm max. 900 mm Lackeras i standard RAL färger Montagebeskrivning Två magnetfästen skruvas fast i konsol. Nedre fästen monteras i golvet. Färdig plåt placeras i nedre fästen trycks upp mot sina magnetfästen och klickas fast. Panelerna säkras med en kedja som krokas i mellan konsol och panel. Rekommendation Panelens avstånd från installationskanal och till golv bör vara 0-20 mm. Avståndet til nästa panel bör också vara 0 20 mm. För att få så god luftgenomströmning som möjligt. Det finns möjlighet att kombinera paneler och ventilationsgaller. Fråga gärna efter pris och leveranstid. Beskrivning Längd (mm) Höjd (mm) Förp. Ref.nr Frontpanel PAN LACK lackerad PAN LACK RAL 900, PAN LACK eller Alu.Natur PAN LACK PAN LACK PAN LACK PAN LACK Frontpanel PAN LACK lackerad PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK Frontpanel PAN LACK lackerad PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK Frontpanel PAN LACK lackerad PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK Frontpanel PAN LACK lackerad PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK OBS! Exakta måttangivelser skall anges. 22 Rätt till tekniska förändringar förbehålles

24 tehalit.brn PVC Fastsättningsdetaljer för frontinklädnad Fastsättningsdetaljer levereras i färdiga kit och i separat förpackning Panelklammer vid kombination av paneler och ventilationsgaller För andra kombinationer fråga gärna efter pris och leveranstid. tehalit.brn PVC Benämning Beskrivning Höjd (mm) Förp. Ref.nr E.nr Bassats för frontpaneler För alla kanalstorlekar G och material 3 magnethållare, 3 stödfötter, 3 säkerhetskedjor, klammer och skruvar G2286 Panelklammer Material: Stål 0 L (Fäster frontpanelen mot stålprofilen, två klammer per profil) L6936 Rätt till tekniska förändringar förbehålles 23

25 tehalit.brhn halogenfri För en säker installation I offentliga byggnader som sjukhus och skolor, men även ofta kontorsbyggnader är kraven idag höga när det gäller att förebygga brandskydd. För detta ändamål har tehalit tagit fram en fönsterbänkskanal som genomgånde - inklusive alla formstycken och det omfattande tillbehörsprogrammet är framställt i halogenfritt material. Materialet besitter en rad speciella egenskaper som ger rättvisa åt det höga ansvar som det innebär att utrusta lokaler med elinstallationer som bättre kan bevara dyrbar utrustning i fastigheten ifall allvarliga brandsituationer skulle uppstå.

26 Systemöversikt 26 tehalit.brhn halogenfri Kanalprofiler och formstycken 28 Reservdelar och tillbehör 30 Konsoler 3 Stödben för frontinklädnad 32 Ventilationsgaller och tillbehör 33 Frontpaneler och tillbehör 34

27 tehalit.brhn halogenfri Systemöversikt fönsterbänkskanalsystem Beställningshandledning Grundprofil och front Exempel: BRN Beställningsnummer: BRN BRN Kanaltyp: BR netway kanal I Plast av PVC 7030 Dimension: Bredd 70mm Höjd 30mm Beställningshandledning Tillbehör Exempel: G2-900 Beställningsnummer: G2-900 G2 Artikelkod innerhörn 900 RAL färg 7035 = Ljusgrå 900 = Fjällvit Leveransform = Grundprofil 2 = front 0 = Grundprofil och front 900 RAL färg: 7035 = Ljusgrå 900 = Fjällvit BR netway Grundprofil 3 Grundprofil 30 BRHN 7030 Grundprofil 70 BRHN BR netway front Front 80 BRHN Uttagssystem BR netway 2-vägs uttag 2-vägs uttag vridbart Ingångsenhet Utgångsenhet Datauttag 2xRJ45 Kat6 STP 2xRJ45 Kat5e STP Multidosa extern data Komplett dosa Inkl. c-bricker för Keystone, Nexan Lexcom, Lucen IBM, IBM Ecoline G4000 G4040 G4703 G473 G3924 G404 G Decentralisering normprodukter Normkapsling 3 mod L2403 Ram G3402 Anslutningsenhet/fasväljare G4720 Grenkontakt G Uttagsramar 2-facksram 2-facksram inkl märkskylt Uttagsram dubbel data Ramkoppling G3500 G350 G3502 G355 6 Anslutningsledningar 3-ledare 300mm G ledare 450mm G ledare 750mm G ledare 500mm G ledare 2500mm G ledare 4500mm G Rätt till tekniska förändringar förbehålles

28 0 9 0 Konsoler BRHN 7030 BRHN mm G2 G mm G22 G mm G23 G mm G24 G224 tehalit.brhn halogenfri mm G25 G mm G26 G mm G27 G Formstycken BRHN 7030 BRHN 7070 Innerhörn G25 G26 Ytterhörn G252 G262 Ändstycke G253 G263 L-vinkel G255 G265 Väggram G53 G57 7 Dosor för standardapparater T-stycke G256 G266 Apparatdosa 60 x 70mm L679 Apparatdosa 70 x 70mm L549 Apparatdosa tele/datag270 Ram för centrumbricka 50 x 50mm G3400 Ram för modularuttag Med centrumbricka 50 x 50mm G3436 CEE uttag 6A 5-poligt G Uttagssystem BR netway Inline halogenfri BRHN 7030 BRHN 7070 Uttagssats G430 G470 Datauttag G3903 G x RJ45 Kat. 6 Datauttag G437 G477 2 x RJ45 kat 5e CEE uttag 6A 3-poligt G Rätt till tekniska förändringar förbehålles 27

29 tehalit.brhn halogenfri Grundprofil och front Kanal för installation av apparater enligt EN Öppen kanalprofil med avtagbara sidofronter, för enkel ledningsdragning 3-facksprincip för att hålla isär kraft, svagström och apparat - installation Tid- och platsbesparing genom apparatmontering i C-profil i botten av kanal Möjlighet till installation av två olika modulära insatssystem Ecoline eller Inline Stabil konsol tack vare infästningshålens breda placering Material: Halogenfri (PS/ABS) Standardfärger: RAL 900, 7035 (produktionsprocessen kan orsaka mindre färgavvikelser) Standardlängd: 2000 mm, speciallängder upp till 6000 mm vid förfrågan Leveransform: Grundprofil inklusive sidofronter. Skarvar och frontclips är inkluderade i grundprofilen 0 st per meter. Extra kabelhållare följer med från storlek 7070, 5 st per meter. Benämning Grundprofil Front 80 Ledningsrymme Standardfärger Ref.nr Ref.nr ledning mm Ø E.nr E.nr (3 x,5 mm 2 ) BRHN Fjällvit BRHN BRHN Fack: 8 2 Ljusgrå BRHN BRHN Fack: 8 67 Förpackning: 2 m Förpackning: 64 m BRHN 7070 Fjällvit BRHN BRHN Fack: Ljusgrå BRHN BRHN Fack: 4 2 Förpackning: 2 m Förpackning: 64 m Rätt till tekniska förändringar förbehålles

30 tehalit.brhn halogenfri Formstycken Formstycken med stor tolerans vid kapningar Enkel montering Justerbara inner och ytterhörn Väggram både för montering på konsol och dikt vägg Material: Halogenfri (PC/ABS) Leveransform: Kompletta formstycken Standardfärger: RAL 900, 7035 (produktionsprocessen kan orsaka mindre färgavvikelser) b 5 tehalit.brhn halogenfri a a Innerhörn ställbart ±5 0 Ref.nr E.nr Ytterhörn ställbart ±5 0 Ref.nr E.nr Ändstycke Ref.nr E.nr Liggande vinkel Ref.nr E.nr Väggram Ref.nr E.nr T- och korsstycke Ref.nr E.nr G G G G G G G G G G G G Mått a = 85 mm Mått b = 85 mm Mått a = 265 mm G G G G G G G G G G G G Mått a = 225 mm Mått b = 225 mm Mått a = 276 mm Rätt till tekniska förändringar förbehålles 29

31 tehalit.brhn halogenfri Reservdelar och tillbehör Mellanvägg: För att få kanalen uppdelad i fyra fack Profilklammer öppen: För att hålla ledningar på plats även om kanalen är öppen Profilklammer stängd: För att hålla ledningar på plats vid takmontage Benämning Beskrivning Kanalhöjd Förp. Ref.nr E.nr bredd Mellanvägg PC/ABS Mellanvägg 40 m M (halogenfri) Material: PC/ABS M839 Mellanvägg Mellanvägg 32 m G Plåt Material: plåt G63 Frontclips Material: PC/ABS 0 St. G G607 G720 Grundprofil- Skarv till 0 St. G skarv grundprofilen Material: PC/ABS G800 Grundprofil- 5 st per m 0 St. G800R Klammer kanal f.o.m. Material: PC/ABS Grundprofil- Material: PC/ABS 30 0 St. G klammer 70 0 St. G sluten G83 30 Rätt till tekniska förändringar förbehålles

32 tehalit.brhn halogenfri Konsoler med ställbart väggavstånd Konsoler för alla kanalstorlekar och material Ställbara från 53 till 460 mm Komplett konsol består av en adapterplatta och en konsolarm. Adapterplattan plockas ut efter kanalhöjd 0, 30/70, eller 20 mm. Konsolarmen plockas ut efter det avstånd man önskar mellan vägg och kanalsystem. På konsolen finns en måttangivelse på vilken höjd från konsolen räknat överkanten på fönsterbänkskanal hamnar. Det följer även med en plastdetalj som tillfälligt kan placeras på konsolen för att ytterligare förenkla måttangivelsen. Adapterplattan är försedd med avlastningshylla och clips för infästning av kanal. Bärförmåga upp till 75 kg vid 600 mm avstånd mellan konsolerna Montering av ventilationsgaller görs ovanpå gallerhållaren som placeras på konsolarm Konsoler går att kombinera med stödfötter för frontplåtar eller frontlameller Leveransform: Konsol och adapterplatta var för sig För teknisk information se sidan 89. tehalit.brhn halogenfri Benämning Beskrivning Förp. Ref.nr E.nr Konsol G2260 för väggavstånd 53-8 mm 0 G G226 för väggavstånd mm 0 G G2262 för väggavstånd mm 0 G G2263 för väggavstånd mm 5 G G2260 Benämning Beskrivning Förp. Ref.nr E.nr Adapterplatta G2270 för kanalhöjd 00/0 mm 0 G G227 för kanalhöjd 30 und 70 mm 0 G G2272 för kanalhöjd 20 mm 0 G G2270 Rätt till tekniska förändringar förbehålles 3

33 tehalit.brhn halogenfri Stödben För montering på golv där det inte finns någon möjlighet till väggfäste Som stöd om man tvingats montera med för stor spännvidd Stabil fastsättning mot golvet samt fäste för kanalen och lamellgaller Kanalens ref.nr måste anges vid beställning Monteringshöjd måste anges vid beställning Material: Förzinkad stålplåt eller lackerad Standardfärger: RAL 900, 7035 Benämning Beskrivning Höjd mm Stödben Inställbar i glidspår (enkel) skruvspår 20 mm Förzinkad Stödben Inställbar i glidspår (enkel) skruvspår 20 mm RAL-färg Stödben Förzinkad (Tvådelad) Stödben RAL-färg (Tvådelad) Rätt till tekniska förändringar förbehålles

34 tehalit.brhn halogenfri Ventilationsgaller och tillbehör Ventilationsgaller Ventilationsgaller för att dölja utrymmet mellan vägg och kanal Optiskt mycket effektivt eftersom det täcker en synvinkel upp till 70% Luftgenomströmning ca 65% Enkel fixering av galler på gallerhållaren Gallerhållare Håller gallerna på ett konstant avstånd Enkelt att lyfta upp gallersystemet vid t ex städning Sammankopplingsbara tehalit.brhn halogenfri Benämning Beskrivning Höjd Förp. Ref.nr E.nr mm Bassats för frontlameller För alla kanalstorlekar G och material G magnethållare, 3 golvplattor, 3 säkerhetskedjor, 3 panelhållare, klammer och skruvar L6450 Lamellgaller Material: Aluminium 00 L E56048 Standardlängd: 2000 mm 00 L E5889 Speciallängd: 300 mm 00 L6450 ALU E58890 Förpackning: 00 m L542 Kopplingsstift För sammankoppling av 00 L542 E56050 Lamellengaller L6450 Material: stål M5900 Lamellbärare Hållare för 0st M5900 E56052 L6450 Material: PC/ABS Längd: 250 mm M599 Säkerhetsbygel För att fästa lamelbäraren M599 E56053 vid konsolen Material: PC/ABS L699 Stödprofil Används vid montage m L699 E58898 av frontlameller Längd: 2000 mm Materail: stål För teknisk information se sidan 89. Rätt till tekniska förändringar förbehålles 33

35 tehalit.brhn halogenfri Frontpaneler och tillbehör Plåtpanel för frontinklädnad Längd: min. 200 mm max.500 mm Höjd: min. 400 mm max. 900 mm Lackeras i standard RAL färger Montagebeskrivning Två magnetfästen skruvas fast i konsol. Nedre fästen monteras i golvet. Färdig plåt placeras i nedre fästen trycks upp mot sina magnetfästen och klickas fast. Panelerna säkras med en kedja som krokas i mellan konsol och panel. Rekommendation Panelens avstånd från installationskanal och till golv bör vara 0-20 mm. Avståndet till nästa panel bör också vara 0 20 mm, för att få så god luftgenomströmning som möjligt. Det finns möjlighet att kombinera paneler och ventilationsgaller. Pris och leveranstid på begäran. Benämning Längd Höjd Förp. Ref.nr mm mm Frontpanel PAN LACK lackerad PAN LACK RAL 900, PAN LACK eller silver PAN LACK PAN LACK PAN LACK PAN LACK Frontpanel PAN LACK lackerad PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK Frontpanel PAN LACK lackerad PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK Frontpanel PAN LACK lackerad PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK Frontpanel PAN LACK lackerad PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK OBS. Exakta måttangivelser skall anges 34 Rätt till tekniska förändringar förbehålles

36 tehalit.brhn halogenfri Fastsättningsdetaljer för frontinklädnad Fastsättning levereras i färdiga kit separat förpackning För kanalhöjder 70 och 90 mm Panelklammer vid kombination av paneler och ventilationsgaller För andra kombinationer fråga gärna efter pris och leveranstid. tehalit.brhn halogenfri Beskrivning Beskrivning Höjd (mm) Förp. Ref.nr E.nr Bassats för frontpaneler För alla kanalstorlekar G och material 3 magnethållare, 3 stödfötter, 3 säkerhetskedjor, klammer och skruvar G2286 L6936 Panelklammer Material: Stål 0 L (Fäster frontpanelen mot stålprofilen, två klammer per profil) Rätt till tekniska förändringar förbehålles 35

37 tehalit.bran Aluminium För en exklusiv design Aluminium är ett av de lämpligatse materialen för att genomföra exklusiva designkoncept. BR netway i aluminium tillverkas av högvärdig aluminium för att åstadkomma en komplett fönsterbänkskanal för exklusiva miljöer. Den matta ädla glansen hos en natureloxerad aluminiumkanal eller ett pulverskikt som kan erhållas i alla RAL-färger gör installationer med alumimiumkanaler särskilt attraktiva.

38 Systemöversikt 38 Kanalprofiler och formstycken 40 Reservdelar och tillbehör 44 Jordningsdetaljer 45 tehalit.bran Aluminium Konsoler 46 Stödben för frontinklädnad 47 Ventilationsgaller och tillbehör 48 Frontinklädnad och tillbehör 49

39 tehalit.bran Aluminium Systemöversikt fönsterbänkskanalsystem Beställningshandledning Grundprofil och front Exempel: BRN Beställningsnummer: BRN BRN Kanaltyp BR netway kanal I Plast 7030 Dimension: Bredd 70 mm Höjd 30 mm Beställningshandledning Tillbehör Exempel: G2-900 Beställningsnummer: G2-900 G2 Artikelkod innerhörn 900 RAL färg 7035 = Ljugrå 900 = vit Leveransform = Grundprofil 2 = front 0 = Grundprofil och front 900 RAL färg: 7035 = Ljusgrå 900 = vit BR netway Grundprofil 3 Grundprofil 0 BRAN 700 Grundprofil 30 BRAN 7030 Grundprofil 70 BRAN 7070 Grundprofil 20 BRAN BR netway front Front 80 BRAN Uttagssystem BR netway Ecoline 2-vägs uttag G vägs uttag vridbart G4040 Ingångsenhet Utgångsenhet Datauttag 2xRJ45 Kat6 STP 2xRJ45 Kat5e STP Multidosa extern data Komplett dosa Inkl. c-brickor för Keystone, Nexan Lexcom, Lucen IBM, IBM G4703 G473 G3924 G404 G Decentralisering normprodukter Normkapsling 3 mod L2403 Ram G3402 Anslutningsenhet/fasväljare G4720 Grenkontakt G Uttagsramar 2-facksram 2-facksram inkl märkskylt Uttagsram dubbel data Ramkoppling G3500 G350 G3502 G355 6 Anslutningsledningar 3-ledare 300 mm 3-ledare 450 mm 3-ledare 750 mm 3-ledare 500 mm 3-ledare 2500 mm 3-ledare 4500 mm G4790 G479 G4792 G4793 G4794 G Rätt till tekniska förändringar förbehålles

40 0 9 0 Konsoler BRAN 7070 BRAN 700 BRAN 7030 BRAN mm G20 G2 G mm G202 G22 G mm G203 G23 G mm G204 G24 G mm G205 G25 G mm G206 G26 G mm G207 G27 G227 tehalit.bran Aluminium 8 9 Formstycken och jordning BRAN 700 BRAN 7030 BRAN 7070 BRAN 7020 Innerhörn G24 G25 G26 G27 Ytterhörn G242 G252 G262 G272 Ändstycke G243 G253 G263 G273 L-vinkel G245 G255 G265 G275 Väggram G5 G53 G57 G52 7 Dosor för standard apparater Apparatdosa 60 x 70mm L679 Apparatdosa 70 x 70mm L549 Apparatdosa tele/data G270 Ram för centrumbricka 50 x 50mm G3400 Ram för modularuttag Med centrumbricka 50 x 50mm G3436 CEE uttag 6 A 5-poligt G T-stycke G246 G256 G266 G276 Jordningsset L5802 universaljordning G2400 G2400 G2400 Formstycke som kanalunderdel på begäran 8 Uttagssystem BR netway Inline BRAN 7030 BRAN 7070 BRAN 7020 Uttagssats G430 G470 G480 Datauttag 2xRJ45 KAT6 G3903 G3907 G3908 Datauttag 2xRJ45 KAT 5e G437 G477 G487 CEE uttag 6 A 3-poligt G Rätt till tekniska förändringar förbehålles 39

41 tehalit.bran Aluminium Grundprofil och front Kanal för att installera apparater enligt EN Öppen kanalprofil med avtagbara sidofronter, för enkel ledningsdragning 3-facksprincip för att hålla isär kraft, svagström och apparatinstallation Tid- och platsbesparing genom apparatmontering i C-profil i botten av kanal Möjlighet till installation av två olika modulära insatssystem Ecoline eller Inline Stabilt väggmontage Material: Aluminium Standardfärger: RAL 900, Natureloxerad aluminium (produktionsprocessen kan orsaka mindre färgavvikelser) Standardlängd: 2000 mm, speciallängder upp till 6000 mm vid förfrågan Leveransform: Grundprofil inklusive sidofronter. Skarvar och frontclips är inkluderade i grundprofilen 0 st per meter. Extra kabelhållare följer med från storlek 7070, 5 st per meter. Benämning Grundprofil Front 80 Standardfärger Ref.Nr Ref.Nr Ledningsutrymme E.nr E.nr mm Ø Ex. EKK 3 x,5mm 2 BRAN Fjällvit Alu natureloxerad BRAN BRAN700 ALU BRAN BRAN ALU Fack: : 6 Fack: 2: 6 Förpackning: 8 m Förpackning: 32 m BRAN fjällvit Alu natureloxerad BRAN BRAN7030 ALU 5869 BRAN BRAN ALU Fack: : 8 Fack: 2: 8 67 Förpackning: 8 m Förpackning: 32 m BRAN fjällvit Alu natureloxerad BRAN BRAN7070 ALU BRAN BRAN ALU Fack: : 4 Fack: 2: Förpackning: 8 m Förpackning: 32 m BRAN 7020 fjällvit BRAN BBRAN Fack: : 22 Fack: 2: Alu natureloxerad BRAN ALU BRAN ALU Förpackning: 6 m Förpackning: 32 m Rätt till tekniska förändringar förbehålles

42 tehalit.bran Aluminium Formstycken Formstycken med stor tolerans vid kapningar Enkel montering Justerbara inner och ytterhörn Väggram både för montering på konsol och dikt vägg Material: PC/ABS halogenfri Leveransform: Kompletta formstycken Standardfärger: RAL 900, natureloxerad aluminium (produktionsprocessen kan orsaka mindre tärgavvikelser ) b 5 a a Innerhörn ställbar ±5 0 Ref.nr E.nr G Ytterhörn ställbar ±5 0 Ref.nr E.nr G Ändstycke Ref.nr E.nr G Liggande vinkel Ref.nr E.nr G Väggram Ref.nr E.nr G T- och korsstycke Ref.nr E.nr G tehalit.bran Aluminium G24 ALU 5865 G242 ALU 5866 Förpackning: Stück G243 ALU 5868 G245 ALU 5867 Mått a = 65 Mått b = 65 G5 ALU G246 ALU Mått a = 25 G G G G G G G25 ALU G252 ALU G253 ALU G255 ALU G53 ALU 5868 G256 ALU Förpackning: 5 st Mått a = 85 Mått b = 85 Mått a = 235 G G G G G G G26 ALU G262 ALU G263 ALU G265 ALU Mått a = 225 Mått b = 225 G57 ALU G266 ALU Förpackning: 5 st Mått a = 276 G G G G G G G27 ALU G272 ALU G273 ALU G275 ALU G52 ALU G276 ALU Förpackning: 5 st Mått a = 266 Mått b = 266 Mått a = 36 Rätt till tekniska förändringar förbehålles 4

43 tehalit.bran Aluminium Grundprofil och front Kanal för installation av apparater enligt EN Öppen kanalprofil med avtagbara sidofronter, för enkel lednings - dragning 3-facksprincip för att hålla isär kraft, svagström och apparat - installation Tid- och platsbesparing genom botten av kanal C-profil Möjlighet till installation av två olika modulära insatssystem Ecoline eller Inline Stabilt väggmontage Material: Aluminium Standardfärger: RAL 900, natureloxerad aluminium (produktionsprocessen kan orsaka mindre färgavvikelser) Standardlängd: 2000 mm, speciallängder upp till 6000 mm vid förfrågan Leveransform: Grundprofil inklusive sidofronter. Skarvar och frontclips är inkluderade i grundprofilen 0 st per meter. Extra kabelhållare följer med från storlek 7070, 5 st per meter. Benämning Grundprofil Front 80 Standardfärger Ref.Nr Ref.Nr Ledningsutrymme E.nr E.nr mm Ø Ex. EKK 3 x,5mm 2 Innerhörn Ref.Nr E.nr Ytterhörn Ref.Nr E.nr BRAN 7070A fjällvit BRAN7070A BRAN Fack: : 22 G G Alu natureloxerad BRAN7070A ALU BRAN ALU Fack: 2: 8 G87 ALU G872 ALU Förpackning: 8 m Förpackning: 32 m Förpackning: st Förpackning: st BRAN 9070 Fjällvit BRAN BRAN Fack: : 22 G G Alu natureloxerad BRAN9070 ALU BRAN ALU Fack: 2: 22 G88 ALU G882 ALU Förpackning: 4 m Förpackning: 32 m Förpackning: st Förpackning: st Tillbehör: Skarvstift 3 mm BRAN 9070 G Förpackning: 00 st Frontytterhörn G G883 ALU 5853 Förpackning: st 55 BRAN fjällvit BRAN Förpackning: 8m 00 BRAN 4400 fjällvit BRAN Förpackning: 0m 42 Rätt till tekniska förändringar förbehålles

44 tehalit.bran Aluminium Formstycken Formstycken med stor tolerans vid kapningar Enkel montering Väggram både för montering på konsol och dikt vägg Material: PC/ABS halogenfri Leveransform: Kompletta formstycken Standardfärger: RAL 900, natureloxerad aluminium (produktionsprocessen kan orsaka mindre färgavvikelser ) Ändstycke vänster Ref.Nr PC/ABS ( halogenfri) G Ändstycke höger Ref.Nr PC/ABS ( halogenfri) G Liggande vinkel stigande Ref.Nr E.nr G Liggande vinkel fallande Ref.Nr E.nr G Väggram vänster Ref.Nr PC/ABS ( halogenfri) G Väggram höger Ref.Nr PC/ABS ( halogenfri) G T-stycke mot BRAN7020 Ref.Nr E.nr G T-stycke mot BRAN7030 Ref.Nr E.nr G tehalit.bran Aluminium G267 ALU G268 ALU G875 ALU G874 ALU 5527 G527 ALU G525 ALU G877 ALU G876 ALU Förpackning: st Förpackning: st Förpackning: st Förpackning: st Förpackning: st Förpackning: st Förpackning: st Förpackning: st G G G G G264 ALU G885 ALU G537 ALU G886 ALU Förpackning: st Förpackning: st Förpackning: st Förpackning: st Rätt till tekniska förändringar förbehålles 43

45 tehalit.bran Aluminium Reservdelar och tillbehör Mellanvägg: För att få kanalen uppdelad i fyra fack Profilklammer öppen: För att hålla ledningar på plats även om kanalen är öppen Profilklammer stängd: För att hålla ledningar på plats vid takmontage Benämning Beskrivning Kanalhöjd Förp. Ref.nr E.nr Mellanvägg PC/ABS Mellanvägg 40 m M (halogenfri) Material: PC/ABS M839 Mellanvägg Mellanvägg 32 m G plåt Material: plåt G63 Frontclips Material: PC/ABS 0 st G G607 G720 Grundprofil- Skarv till 0 st G skarv grundprofilen Material: PC/ABS Grundprofil- Klammer till 0 st G800R klammer grundprofil G800 Grundprofil- Material: PC/ABS 30 0 st G klammer 70 0 st G Sluten G83 44 Rätt till tekniska förändringar förbehålles

46 tehalit.bran Aluminium Jordningsdelaljer Jordningskomponenter för BR netway i aluminium Med universaljordning G2400 jordas BRAN kanaler från storlek 7030 och uppåt För anslutning av huvudpotentialutjämningsledare (upp till 0mm 2 ) används anslutningsklämma L487 Benämning Beskrivning Kanalhöjd Förp. Ref.nr E.nr L48 Jordledning Förbinder kanal- 50 mm 25 L underdelar vid 300 mm 25 L t ex riktnings- 600 mm 25 L ändringar Universaljordning Front och sidofront 5 G aluminium tehalit.bran Aluminium G2400 L5802 Jordningset Jordningsset: 25 L st front och 25 st underdelsanslutningar Jordbleck För jordning av 50 L mellanvägg L6477 L480 Jordanslutning För anslutning 0 L av potentialutjämningsledare max. 0 mm 2 L487 För tekniska information se sidorna Rätt till tekniska förändringar förbehålles 45

47 tehalit.bran Aluminium Konsoler med ställbart väggavstånd Konsoler för alla kanalstorlekar och material Ställbara från 53 till 460 mm Komplett konsol består av en adapterplatta och en konsolarm. Adapterplattan plockas ut efter kanalhöjd 0, 30/70, eller 20 mm. Konsolarmen plockas ut efter det avstånd man önskar mellan vägg och kanalsystem. På konsolen finns en måttangivelse på vilken höjd från konsolen räknat överkanten på fönsterbänkskanal hamnar. Det följer även med en plastdetalj som tillfälligt kan placeras på konsolen för att ytterligare förenkla måttangivelsen. Adapterplattan är försedd med avlastningshylla och clips för infästning av kanal. Bärförmåga upp till 75 kg vid 600 mm avstånd mellan konsolerna Montering av ventilationsgaller görs ovanpå gallerhållaren som placeras på konsolarm Konsoler går att kombinera med stödfötter för frontplåtar eller frontlameller Leveransform: Konsol och adapterplatta var för sig För teknisk information se sidan XX Benämning Beskrivning Förp. Ref.nr E.nr Konsol G2260 för väggavstånd 53-8 mm 0 G G226 för väggavstånd mm 0 G G2262 för väggavstånd mm 0 G G2263 för väggavstånd mm 5 G G2260 Benämning Beskrivning Förp. Ref.nr E.nr Adapterplatta G2270 för kanalhöjd 00/0 mm 0 G G227 för kanalhöjd 30 und 70 mm 0 G G2272 för kanalhöjd 20 mm 0 G G Rätt till tekniska förändringar förbehålles

48 tehalit.bran Aluminium Stödben För montering på golv där det inte finns någon möjlighet till väggfäste Som stöd om man tvingats montera med för stor spännvidd Stabil fastsättning mot golvet samt fäste för kanalen och lamellgaller Kanalens ref.nr måste anges vid beställning Monteringshöjd måste anges vid beställning Material: Förzinkad stålplåt eller lackerad Standardfärger: RAL 900, Benämning Beskrivning Höjd (mm) Stödben Skruvspår 20mm (enkel) Förzinkad tehalit.bran Aluminium Stödben Skruvspår 20mm (enkel) RAL-färg Stödben Förzinkad (tvådelad) Stödben RAL-färg (tvådelad) För teknisk information se sidan 20 Rätt till tekniska förändringar förbehålles 47

49 tehalit.bran Aluminium Ventilationsgaller och tillbehör Ventilationsgaller Ventilationsgaller för att dölja eller täcka utrymmet mellan vägg och kanal Optiskt mycket effektivt eftersom det täcker en synvinkel upp till 70% Luftgenomströmning ca 65% Enkel fixering av lameller på gallerhållaren Gallerhållare Håller lameller på ett konstant avstånd Enkelt att lyfta upp gallersystemet vid t ex städning Sammankopplingsbara Benämning Beskrivning Höjd (mm) Förp. Ref.nr Enr Bassats för frontlameller För alla kanalstorlekar st G och material G magnethållare, 3 golvplattor, 3 säkerhetskedjor, 3 panelhållare, klammer och skruvar Lamellgaller Material: Aluminium 00 m L Standardlängd: 2000 mm 00 m L Speciallängd: 300 mm 00 m L6450 ALU L6450 L542 Kopplingsstift För sammankoppling av 00 st L Lamellgaller L6450 Material: plåt M5900 Lamellbärare Hållare för 0 st lamellgaller 0 st M L6450, Material: PC/ABS Längd: 250 mm M599 Säkerhetsbygel Håller lamellbäraren 50 st. M på plats Material: PC/ABS L699 Stödprofil För frontlamellen 6 m L och plåtar Standardlängd 2000 mm Material: Stål 48 Rätt till tekniska förändringar förbehålles

50 tehalit.bran Aluminium Frontpaneler och tillbehör Plåtpanel för frontinklädnad Längd: min. 200 mm max.500 mm Höjd: min. 400 mm max. 900 mm Lackeras i standard RAL färger Montagebeskrivning Två magnetfästen skruvas fast i konsol. Nedre fästen monteras i golvet. Färdig plåt placeras i nedre fästen trycks upp mot sina magnetfästen och klickas fast. Panelerna säkras med en kedja som krokas i mellan konsol och panel. Rekommendation Panelens avstånd från installationskanal och till golv bör vara 0-20 mm. Avståndet till nästa panel bör också vara 0 20 mm. För att få så god luftgenomströmning som möjligt. Det finns möjlighet att kombinera paneler och ventilationsgaller. Pris och leveranstid på begäran. Beskrivning Längd (mm) Höjd (mm) Förp. Ref.nr Frontpanel PAN LACK lackerad PAN LACK RAL 900, PAN LACK eller silver PAN LACK PAN LACK PAN LACK PAN LACK tehalit.bran Aluminium Frontpanel PAN LACK lackerad PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK Frontpanel PAN LACK lackerad PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK Frontpanel PAN LACK lackerad PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK Frontpanel PAN LACK lackerad PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK PAN LACK OBS! Exakt måttangivelse är nödvändig Rätt till tekniska förändringar förbehålles 49

51 tehalit.bran Aluminium Fastsättningsdetaljer för frontinklädnad Fastsättningsdetaljer levereras i färdiga kit i separat förpackning För kanalhöjder 70 och 90 mm Panelklammer vid kombination av paneler och ventilationsgaller För andra kombinationer fråga gärna efter pris och leveranstid. Benämning Beskrivning Höjd Förp. Ref.nr Enr (mm) Bassats för frontlameller För alla kanalstorlekar St. G och material 3 magnethållare, 3 golvplattor, 3 säkerhetskedjor, 3 panelhållare, klammer och skruvar G260 G2286 Panelklammer Material: Stål 0 L (Fäster frontpanelen mot stålprofilen, två klammer per profil) 50 Rätt till tekniska förändringar förbehålles
