1 LUFTKONDITIONERINGSAGGREGAT (DELAD TYP) Installationsanvisningar Utomhusenhet Modellnamn: RAV-SP1104AT8-E RAV-SP1104AT8Z-E RAV-SP1104AT8ZG-E RAV-SP1404AT8-E RAV-SP1404AT8Z-E RAV-SP1404AT8ZG-E RAV-SP1604AT8-E RAV-SP1604AT8Z-E RAV-SP1604AT8ZG-E Svenska SW

2 Translated instruction ANVÄNDNING AV NYTT KÖLDMEDIUM Detta luftkonditioneringsaggregat är av en ny typ som använder det nya köldmediet HFC (R410A) i stället för det gamla köldmediet R22 för att förhindra skador på ozonlagret. Denna utrustning följer IEC normerna under förutsättning att kortslutningsströmmen Ssc är större eller lika med Ssc (*1) vid gränssnittspunkten mellan användarens strömkälla och det allmänna elnätet. Det är installatörens eller användarens ansvar att se till att denna utrustning endast ansluts till en strömkälla med en kortslutningsström Ssc som är större eller lika med Ssc (*1). Rådfråga vid behov elleverantören. Ssc (*1) Modell Ssc (MVA) RAV-SP1104AT8(Z)(ZG)-E 1,35 RAV-SP1404AT8(Z)(ZG)-E 1,35 RAV-SP1604AT8(Z)(ZG)-E 1,35 Innehåll 1 SÄKERHETSFÖRESKRIFTER TILLBEHÖR OCH KÖLDMEDIUM INSTALLATION AV LUFTKONDITIONERINGSAGGREGAT MED NYTT KÖLDMEDIUM INSTALLATIONSVILLKOR KÖLDMEDIERÖR LUFTNING ELARBETE JORDNING AVSLUTNING PROVKÖRNING ÅRLIGT UNDERHÅLL ANVÄNDNINGSFÖRHÅLLANDEN FÖR LUFTKONDITIONERINGEN FUNKTIONER SOM SKA IMPLEMENTERAS PÅ PLATS FELSÖKNING TILLÄGG SW-i i

3 Tack för att du köpt detta luftkonditioneringsaggregat från Toshiba. Läs noggrant igenom dessa anvisningar som innehåller viktig information enligt Maskindirektivet (Direktiv 2006/42/EC), och var helt säker på att du förstår dem. Somliga detaljer i dessa anvisningar kan avvika från vad som står i installationsanvisningarna som medföljer produkten. I så fall har de instruktioner som anges här företräde. Förvara dessa anvisningar på ett säkert ställe efter att du har läst igenom dem, tillsammans med bruksanvisningen och installationsanvisningarna som medföljde produkten. Allmän benämning: Luftkonditioneringsaggregat Definition av kvalificerade installatörer och kvalificerad servicepersonal Detta luftkonditioneringsaggregat får endast installeras, underhållas, repareras och demonteras av kvalificerade installatörer och kvalificerad servicepersonal. Om något sådant arbete behöver utföras så be en kvalificerad installatör eller kvalificerad serviceperson att utföra det åt dig. En kvalificerad installatör eller kvalificerad serviceperson är en person som har de kvalifikationer och den kunskap som beskrivs i nedanstående tabell. Person Kvalificerad installatör Kvalificerad serviceperson Kvalifikationer och kunskap som personen måste ha En kvalificerad installatör är en person som installerar, underhåller, flyttar och demonterar luftkonditioneringsaggregat som är tillverkade av Toshiba. Han eller hon har erhållit träning i att installera, underhålla, flytta och demontera luftkonditioneringsaggregat som är tillverkade av Toshiba, alternativt lärt sig dessa manövrer av en annan individ som erhållit denna träning och därför är väl förtrogen med den kunskap som krävs i samband med sådant arbete. För att en kvalificerad installatör ska få lov att utföra elarbete i samband med installation, flyttning och demontering måste vederbörande ha de kvalifikationer för sådant elarbete som föreskrivs av lokala lagar och bestämmelser, och dessutom ha erhållit träning i elarbete på luftkonditioneringsaggregat som är tillverkade av Toshiba, alternativt lärt sig detta av en annan individ som erhållit denna träning och därför är väl förtrogen med den kunskap som krävs i samband med sådant arbete. För att en kvalificerad installatör ska få lov att hantera köldmedium och utföra rörarbete i samband med installation, flyttning och demontering måste vederbörande ha de kvalifikationer för köldmediehantering och rörarbete som föreskrivs av lokala lagar och bestämmelser, och dessutom ha erhållit träning i köldmediehantering och rörarbete på luftkonditioneringsaggregat som är tillverkade av Toshiba, alternativt lärt sig detta av en annan individ som erhållit denna träning och därför är väl förtrogen med den kunskap som krävs i samband med sådant arbete. För att en kvalificerad installatör ska få lov att arbeta på hög höjd måste vederbörande ha erhållit träning i arbete på hög höjd med luftkonditioneringsaggregat som är tillverkade av Toshiba, alternativt lärt sig detta av en annan individ som erhållit denna träning och därför är väl förtrogen med den kunskap som krävs i samband med sådant arbete. En kvalificerad serviceperson är en person som installerar, underhåller, flyttar och demonterar luftkonditioneringsaggregat som är tillverkade av Toshiba. Han eller hon har erhållit träning i att installera, reparera, underhålla, flytta och demontera luftkonditioneringsaggregat som är tillverkade av Toshiba, alternativt lärt sig dessa manövrer av en annan individ som erhållit denna träning och därför är väl förtrogen med den kunskap som krävs i samband med sådant arbete. För att en kvalificerad serviceperson ska få lov att utföra elarbete i samband med installation, reparation, flyttning och demontering måste vederbörande ha de kvalifikationer för sådant elarbete som föreskrivs av lokala lagar och bestämmelser, och dessutom ha erhållit träning i elarbete på luftkonditioneringsaggregat som är tillverkade av Toshiba, alternativt lärt sig detta av en annan individ som erhållit denna träning och därför är väl förtrogen med den kunskap som krävs i samband med sådant arbete. För att en kvalificerad serviceperson ska få lov att hantera köldmedium och utföra rörarbete i samband med installation, reparation, flyttning och demontering måste vederbörande ha de kvalifikationer för köldmediehantering och rörarbete som föreskrivs av lokala lagar och bestämmelser, och dessutom ha erhållit träning i köldmediehantering och rörarbete på luftkonditioneringsaggregat som är tillverkade av Toshiba, alternativt lärt sig detta av en annan individ som erhållit denna träning och därför är väl förtrogen med den kunskap som krävs i samband med sådant arbete. För att en kvalificerad serviceperson ska få lov att arbeta på hög höjd måste vederbörande ha erhållit träning i arbete på hög höjd med luftkonditioneringsaggregat som är tillverkade av Toshiba, alternativt lärt sig detta av en annan individ som erhållit denna träning och därför är väl förtrogen med den kunskap som krävs i samband med sådant arbete. 1 1-SW

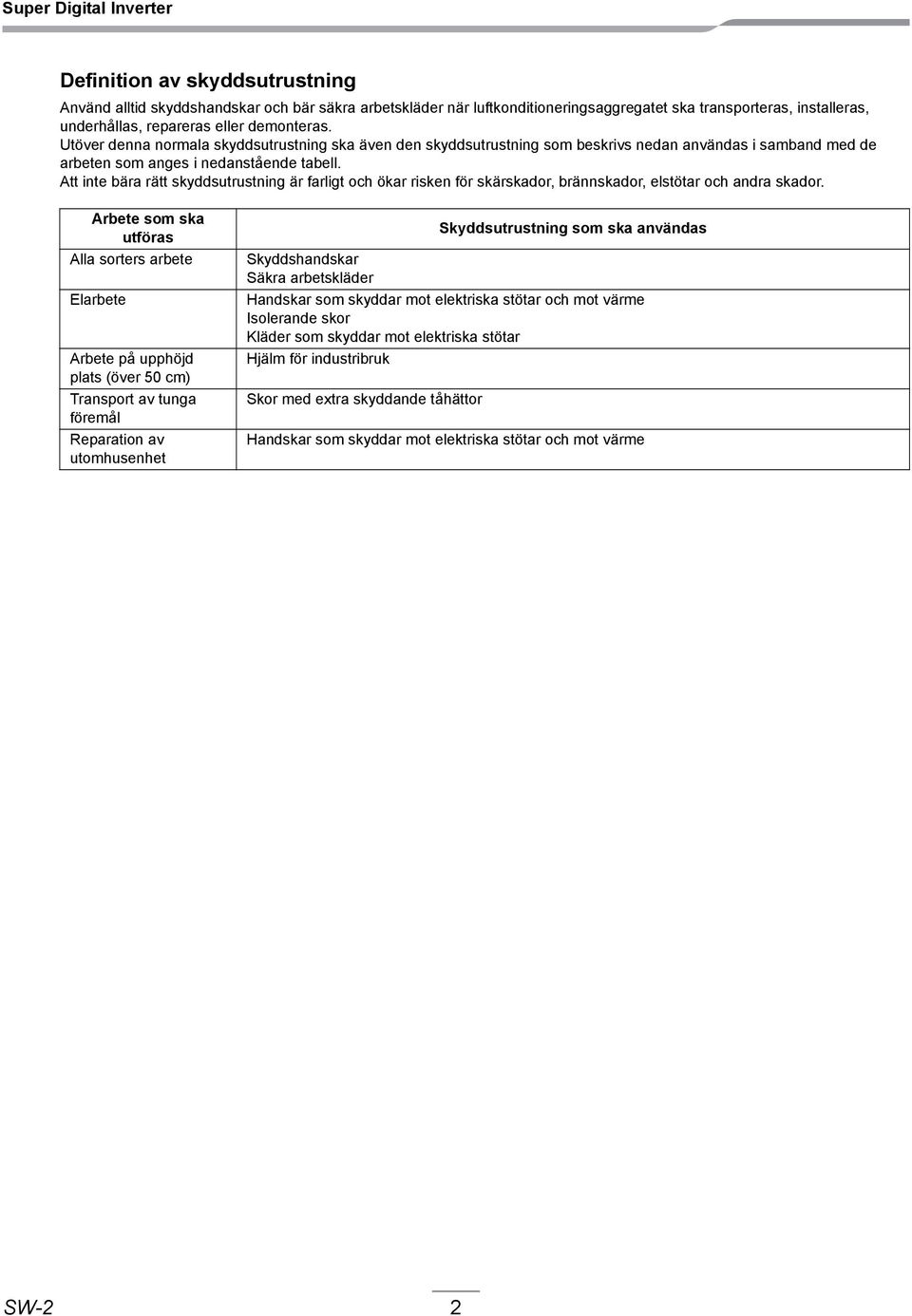

4 Definition av skyddsutrustning Använd alltid skyddshandskar och bär säkra arbetskläder när luftkonditioneringsaggregatet ska transporteras, installeras, underhållas, repareras eller demonteras. Utöver denna normala skyddsutrustning ska även den skyddsutrustning som beskrivs nedan användas i samband med de arbeten som anges i nedanstående tabell. Att inte bära rätt skyddsutrustning är farligt och ökar risken för skärskador, brännskador, elstötar och andra skador. Arbete som ska utföras Alla sorters arbete Elarbete Arbete på upphöjd plats (över 50 cm) Transport av tunga föremål Reparation av utomhusenhet Skyddsutrustning som ska användas Skyddshandskar Säkra arbetskläder Handskar som skyddar mot elektriska stötar och mot värme Isolerande skor Kläder som skyddar mot elektriska stötar Hjälm för industribruk Skor med extra skyddande tåhättor Handskar som skyddar mot elektriska stötar och mot värme SW-2 2

5 Varningsindikeringar på luftkonditioneringsaggregaten Varningsindikering Beskrivning WARNING ELECTRICAL SHOCK HAZARD Disconnect all remote electric power supplies before servicing. VARNING FARA FÖR ELEKTRISKA STÖTAR Stäng av all fjärrtillförsel av ström innan underhåll påbörjas. WARNING Moving parts. Do not operate unit with grille removed. Stop the unit before the servicing. VARNING Rörliga delar. Använd inte enheten med gallret avtaget. Stäng av enheten innan underhåll utförs. CAUTION High temperature parts. You might get burned when removing this panel. FÖRSIKTIGHET Delar med hög temperatur. Om panelen tas av finns det risk för brännskador. CAUTION Do not touch the aluminum fins of the unit. Doing so may result in injury. FÖRSIKTIGHET Rör inte vid enhetens aluminiumfenor. Det kan leda till personskador. CAUTION BURST HAZARD Open the service valves before the operation, otherwise there might be the burst. FÖRSIKTIGHET RISK FÖR SPRICKOR Öppna serviceventilerna innan arbetet påbörjas. Annars kan rören spricka. 3 3-SW

6 1 SÄKERHETSFÖRESKRIFTER VARNING Allmänt Läs noggrant igenom installationsanvisningarna innan installationen påbörjas, och installera sedan luftkonditioneringsaggregatet enligt anvisningarna. Luftkonditioneringsaggregatet får endast installeras av en kvalificerad installatör(*1) eller kvalificerad serviceperson(*1). Om luftkonditioneringsaggregatet installeras av en okvalificerad person finns det risk för brand, elektriska stötar, personskador, vattenläckage, buller eller vibrationer. Ställ alltid strömbrytaren i AVSTÄNGT läge innan gallret till inomhusenhetens luftintag eller utomhusenhetens servicepanel öppnas. Om strömbrytaren inte stängs AV finns det risk för elektriska stötar om man kommer i kontakt med delar inuti. Endast en kvalificerad installatör(*1) eller kvalificerad serviceperson(*1) får ta av gallret till inomhusenhetens luftintag eller utomhusenhetens servicepanel och utföra relaterat arbete. Var noga med att alltid ställa strömbrytaren i AVSTÄNGT läge innan installation, underhåll, reparation eller demonteringsarbete påbörjas. Annars finns det risk för elektriska stötar. Placera en Arbete pågår -skylt i närheten av strömbrytaren medan installationen, underhållet, reparationen eller demonteringsarbetet pågår. Om strömbrytaren skulle ställas i PÅSLAGET läge av misstag finns det risk för elektriska stötar. Endast en kvalificerad installatör(*1) eller kvalificerad serviceperson(*1) får utföra arbete som kräver att man står på ett fotsteg eller en stege med en höjd på 50 cm eller däröver, eller ta av gallret över luftintaget på inomhusenheten för att utföra arbete inuti. Bär skyddshandskar och säkra arbetskläder under installation, underhåll och demonteringsarbete. Rör inte vid utomhusenhetens aluminiumfenor. Det kan medföra risk för skador. Om det är nödvändigt att vidröra fenorna av någon anledning så ta först på skyddshandskar och säkra arbetskläder innan du fortsätter. Klättra inte upp på utomhusenheten och ställ ingenting ovanpå den. Du kan ramla ned och skada dig, eller föremålen kan falla ned och skada någon. Vid arbete på hög höjd ska en stege användas som följer ISO normerna. Följ proceduren i stegens bruksanvisning. Bär även en hjälm för industribruk som skyddsutrustning vid sådant arbete. Vid rengöring av filtret eller andra delar på utomhusenheten måste strömbrytaren ovillkorligen ställas i AVSTÄNGT läge. Placera en Arbete pågår -skylt i närheten av strömbrytaren innan du fortsätter med själva arbetet. Sätt upp en skylt vid arbete på hög höjd innan själva arbetet påbörjas, så att ingen närmar sig arbetsplatsen. Delar eller andra föremål kan falla ned, vilket kan skada personer därunder. Det köldmedium som används i detta luftkonditioneringsaggregat är R410A. Se noga till att luftkonditioneringsaggregatet transporteras i ett stabilt skick. Val av installationsplats Om aggregatet ska installeras i ett litet rum så vidtag nödvändiga åtgärder för att förhindra att köldmediet kommer över den tillåtna koncentrationen ifall det skulle läcka ut. Rådfråga luftkonditioneringshandlaren beträffande vilka åtgärder som ska vidtagas. Om högkoncentrerat köldmedium ansamlas finns det risk för en olycka på grund av syrebrist. Installera inte luftkonditioneringsaggregatet på en plats där det riskerar att utsättas för brännbar gas. Om det läcker ut brännbar gas och den ansamlas runt aggregatet finns det risk för brand. Bär skor med extra skyddande tåhättor vid transport av luftkonditioneringsaggregatet. Fatta inte tag i banden runt förpackningskartongen vid transport av luftkonditioneringsaggregatet. Om banden skulle brista finns det risk för skador. Installera inomhusenheten åtminstone 2,5 m över golvytan, eftersom det annars kan finnas risk att användarna skadar sig eller drabbas av elektriska stötar ifall de skulle sticka in fingrarna eller andra föremål i inomhusenheten medan luftkonditioneringen är igång. Placera inte förbränningsapparater på platser där de träffas direkt av utblåset från luftkonditioneringen, eftersom det kan leda till dålig förbränning. SW-4 4

7 Installation Om inomhusenheten ska hängas upp måste de förskrivna upphängningsbultarna (M10 eller W3/8) och muttrarna (M10 eller W3/8) användas. Installera luftkonditioneringsaggregatet på en tillräckligt stabil plats som tål dess vikt. Om installationsplatsen är för svag kan aggregatet falla ned och orsaka personskador. Följ installationsanvisningarna vid installationen av luftkonditioneringsaggregatet. Om anvisningarna inte följs finns det risk att produkten faller ned eller välter, eller att det uppstår buller, vibrationer, vattenläckage, osv. Vid installationen av utomhusenheten måste de förskrivna bultarna (M10, M12) och muttrarna (M10, M12) användas för att säkra enheten. Installera utomhusenheten på en lämplig plats som är tillräckligt stabil för att bära upp utomhusenhetens vikt. Om utomhusenheten placeras ostadigt kan den välta eller falla ned, vilket kan leda till personskador. Köldmedierör Installera köldmedieröret ordentligt i samband med installationsarbetet innan luftkonditioneringsaggregatet sätts igång. Om kompressorn körs med ventilen öppen men utan köldmedierör, suger kompressorn in luft så att det uppstår övertryck i kylcykeln, vilket kan leda till personskador. Dra åt flänsmuttern med en momentnyckel på föreskrivet sätt. Om flänsmuttern dras åt alltför hårt kan den spricka med tiden, vilket kan leda till att det läcker ut köldmedium. Kontrollera efter installationen att det inte läcker köldmediegas. Om köldmediegas läcker ut i rummet och flödar förbi en källa till eld, som t.ex. en gasspis, kan det bildas giftiga gaser. När luftkonditioneringsaggregatet har installerats eller flyttats måste man tömma ut all luft ur rören enligt instruktionerna i installationsanvisningarna, så att inte köldmediet blandas med några andra gaser i kylcykeln. Om luften inte töms ut ordentligt kan det bli fel på luftkonditioneringsaggregatet. Lufttätheten ska testas med kvävgas. Påfyllningsslangen ska anslutas på ett sådant sätt att den inte är slak. Elledningar Endast en kvalificerad installatör(*1) eller kvalificerad serviceperson(*1) får utföra elarbete på luftkonditioneringsaggregatet. Under inga förhållandena får detta arbete utföras av en okvalificerad person, eftersom det finns risk för elektriska stötar eller elläckage om arbetet inte är korrekt utfört. Bär handskar som skyddar mot elektricitet och värme, isolerande skor och kläder som skyddar mot elektriska stötar vid anslutning av elledningar, reparation av eldelar eller annat elarbete. Om man inte använder sådan skyddsutrustning finns det risk för elektriska stötar. Använd ledningar som uppfyller såväl specifikationerna i installationsanvisningarna som föreskrifterna i lokala lagar och bestämmelser. Användning av ledningar som inte uppfyller specifikationerna kan leda till elektriska stötar, elläckage, rökutveckling eller brand. Var noga med att ansluta jordsladden. (Jordning) Dålig jordning leder till elektriska stötar. Anslut inte jordsladdar till gasrör, vattenrör, åskledare eller jordsladdar för telefonledningar. Om luftkonditioneringsaggregatet har reparerats eller flyttats så kontrollera att jordsladdarna är ordentligt anslutna efteråt. Installera en strömbrytare som uppfyller såväl specifikationerna i installationsanvisningarna som föreskrifterna i lokala lagar och bestämmelser. Installera strömbrytaren där den är lätt åtkomlig för installatören/servicepersonen. Om strömbrytaren ska installeras utomhus så använd en strömbrytare som är avsedd för utomhusbruk. Under inga omständigheter får strömkabeln förlängas. Anslutningsproblem på platserna där kabeln är förlängd kan leda till rökutveckling eller brand. Provkörning Kontrollera innan luftkonditioneringsaggregatet sätts igång efter avslutat arbete att locket till de elektriska delarna på inomhusenheten och servicepanelen på utomhusenheten är stängda, och ställ sedan strömbrytaren i PÅSLAGET läge. Om strömmen slås på innan dessa kontroller har utförts finns det risk för elektriska stötar. Om du upptäcker något problem med luftkonditioneringsaggregatet (t.ex. att en felindikering har tänts, det luktar bränt, det hörs konstiga ljud, luftkonditioneringsaggregatet inte kyler eller värmer, eller det läcker vatten) så undvik att själv röra vid luftkonditioneringsaggregatet, utan ställ strömbrytaren i AVSTÄNGT läge och kontakta kvalificerad servicepersonal. Vidtag lämpliga åtgärder för att se till att strömmen inte slås på igen (t.ex. genom att markera strömbrytaren med Ur funktion ) förrän kvalificerad servicepersonal har anlänt. Om luftkonditioneringsaggregatet fortsätter att användas i det felaktiga tillståndet kan det leda till att mekaniska problem förvärras eller att det uppstår elektriska stötar osv. Var noga med att använda en isoleringstestare (500 V Megger) efter avslutat arbete och kontrollera att motståndet är minst 2MΩ mellan uppladdningsdelen och den icke laddade metalldelen (jorddelen). Om motståndet är för lågt finns det risk för allvarliga olyckor i form av läckage eller elektriska stötar för användaren. Kontrollera efter installationsarbetet att det inte läcker ut köldmedium, och kontrollera isoleringsmotståndet och vattendräneringen. Gör sedan en provkörning för att kontrollera att luftkonditioneringsaggregatet fungerar som det ska. 5 5-SW

8 Förklaringar som ska lämnas till kunden Förklara för kunden var strömbrytaren sitter när installationsarbetet är färdigt. Om kunden inte vet var strömbrytaren sitter kan han/hon inte stänga av luftkonditioneringsaggregatet i händelse att det skulle uppstå något problem med det. Om du upptäcker att fläktgallret är skadat så närma dig inte utomhusenheten, utan ställ strömbrytaren i AVSTÄNGT läge och kontakta sedan kvalificerad servicepersonal för att få det reparerat. Ställ inte strömbrytaren i PÅSLAGET läge igen förrän reparationerna är färdiga. När installationsarbetet är klart så förklara för kunden hur man använder och utför underhåll på luftkonditioneringsaggregatet enligt bruksanvisningen. Flyttning Luftkonditioneringsaggregatet får bara flyttas av en kvalificerad installatör(*1) eller kvalificerad serviceperson(*1). Det är farligt för en okvalificerad person att flytta luftkonditioneringsaggregatet, eftersom det kan leda till brand, elektriska stötar, personskador, vattenläckage, buller eller vibrationer. Vid nedpumpningsarbete måste kompressorn stängas av innan köldmedieröret kopplas loss. Om köldmedieröret kopplas loss medan serviceventilen fortfarande är öppen och kompressorn är igång, suger kompressorn in luft m.m., vilket leder till att trycket inuti kylcykeln blir extremt högt, vilket i sin tur kan leda till att rören spricker och orsakar personskador, osv. (*1) Se avsnittet Definition av kvalificerade installatörer och kvalificerad servicepersonal. SW-6 6

9 FÖRSIKTIGHET Installation av luftkonditionering med nytt köldmedium DENNA LUFTKONDITIONERING ANVÄNDER DET NYA HFC-KÖLDMEDIET R410A SOM INTE SKADAR OZONLAGRET. Köldmediet R410A påverkas lätt av föroreningar som vatten, oxiderande membran och oljor, eftersom arbetstrycket för köldmediet R410A är cirka 1,6 gånger högre än för köldmediet R22. I samband med införandet av det nya köldmediet har även kylmaskinoljan bytts ut. Se därför noga till att det inte kommer in vatten, damm, gammalt köldmedium eller kylmaskinolja i luftkonditioneringskretsarna för det nya köldmediet R410A under installationsarbetet. För att förhindra att olika köldmedier eller kylmaskinoljor blandas ihop är storleken på huvudaggregatets påfyllningsport och installationsverktygen annorlunda än för aggregat för vanligt köldmedium. Följaktligen krävs det även nya specialverktyg för luftkonditioneringsaggregat för det nya köldmediet R410A. Som anslutningsrör ska endast nya och rena rör med högtrycksanslutningar som är speciellt avsedda för R410A användas, så att det inte tränger in vatten eller damm. För att koppla bort aggregatet från nätströmmen Detta aggregat måste vara anslutet till nätströmmen via en strömbrytare med ett kontaktgap på minst 3 mm. Det måste finnas en installationssäkring på 20 A i strömledningarna till aggregatet (alla sorters säkringar går att använda). 7 7-SW

10 2 TILLBEHÖR OCH KÖLDMEDIUM Tillbehör Installationsanvisningar för utomhusenheten Delnamn Antal Form Användning 1 Lämna över detta häfte direkt till kunden. (För språk som inte finns med i dessa installationsanvisningar, se den medföljande CD-Rskivan.) Dräneringsnippel 1 Vattentät gummipropp 5 Skyddshylsa 1 För att skydda ledningarna (rörskydd) Skyddsmaterial för kanaldel 1 För att skydda kanaldelen (rörskydd) Klämfilter 1 För att uppfylla EMC-kraven. (Används för elledningarna.) SW-8 8

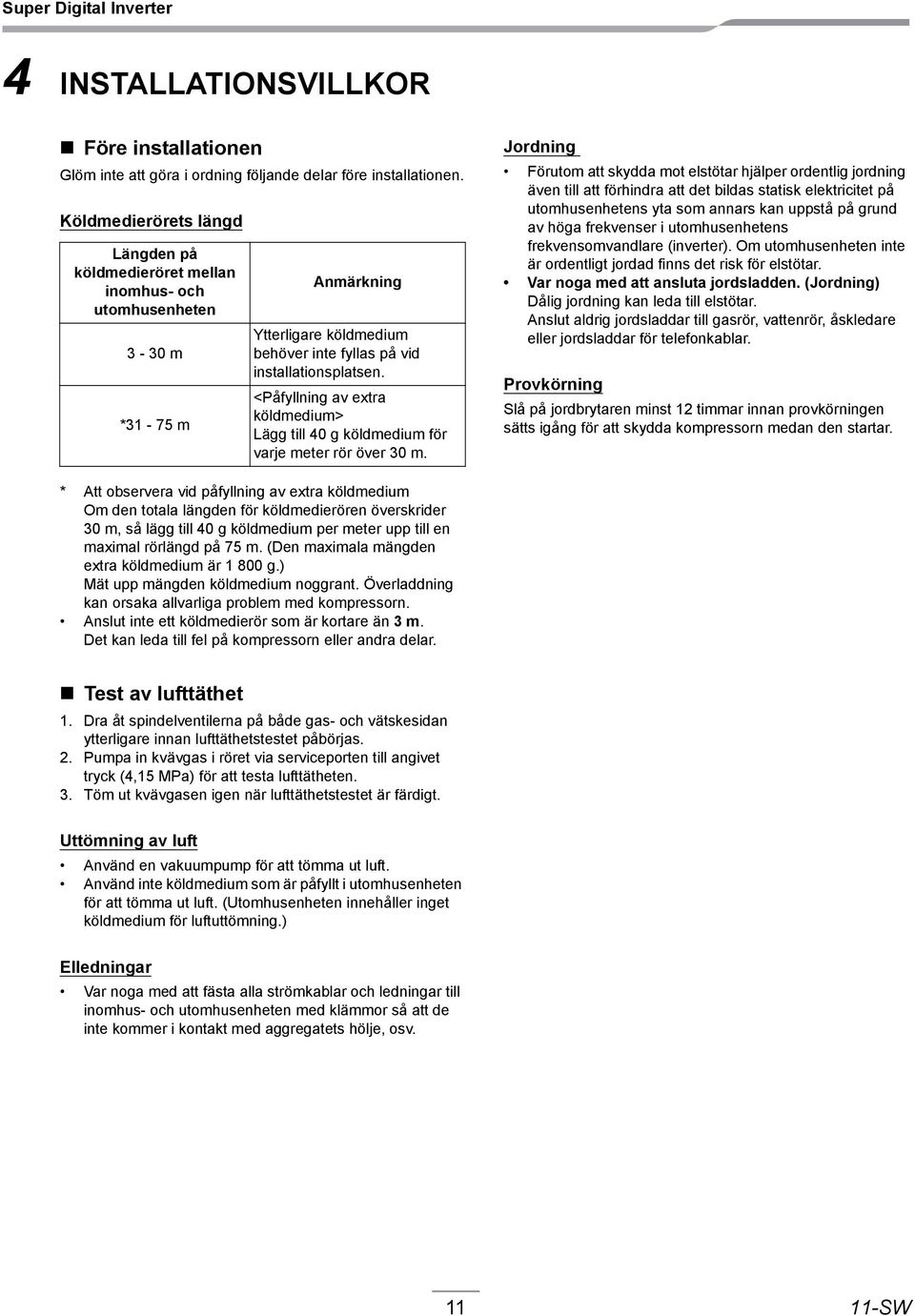

11 3 INSTALLATION AV LUFTKONDITIONERINGSAGGREGAT MED NYTT KÖLDMEDIUM Köldmediet R410A påverkas lätt av föroreningar som vatten, oxiderande membran, oljor och fett. I samband med införandet av det nya köldmediet har även kylmaskinoljan bytts ut. Var försiktig så att det inte kommer in vatten, damm, vanligt köldmedium eller vanlig kylolja i kylcykeln på luftkonditioneringsaggregat som är avsedda för det nya köldmediet. För att förhindra att olika köldmedier eller kylmaskinoljor blandas ihop är storleken på aggregatets påfyllningsport och installationsverktygens anslutningsdelar annorlunda än för aggregat för vanligt köldmedium. Följande specialverktyg krävs för det nya köldmediet R410A. Nödvändiga verktyg och utrustning, samt försiktighetsåtgärder vid användningen Gör klart verktygen och utrustningen som listas i följande tabell innan installationsarbetet påbörjas. Enbart nya verktyg och utrustning ska användas. Symbol : Ny typ (Endast avsedd för R410A. Använd ej för köldmedium R22 eller R407C osv.) : Vanliga verktyg/vanlig utrustning går att använda. Verktyg/utrustning Användningsområde Hur verktygen/utrustningen ska användas Förgreningsventil Tömning/påfyllning av Ny typ endast för R410A Påfyllningsslang köldmedium och driftkontroll Ny typ endast för R410A Påfyllningscylinder Går ej att använda Detektor för gasläckor Kontroll av gasläckage Ny typ Går ej att använda. (Använd ett köldmediepåfyllningsmått i stället.) Vakuumpump Vakuumtorkning Går ej att använda Vakuumpump med bakflödesskydd Vakuumtorkning R22 (vanliga verktyg) Flänsverktyg Flänsning av rör Går att använda om måtten justeras. Rörbockare Bockning av rör R22 (vanliga verktyg) Utrustning för återvinning av köldmedium Köldmedieåtervinning Endast för R410A Momentnyckel Åtdragning av flänsmuttrar Specialverktyg för diametrarna 12,7 mm och 15,9 mm Rörkap Kapning av rör R22 (vanliga verktyg) Svets och kvävgascylinder Svetsning av rör R22 (vanliga verktyg) Köldmediepåfyllningsmått Påfyllning av köldmedium R22 (vanliga verktyg) 9 9-SW

12 Rörledningar för köldmedium Nytt köldmedium (R410A) Om en vanlig rörsats används Om en vanlig rörsats används utan någon markering för vilka sorters köldmedier den går att använda för, så var noga med att använda rör med en väggtjocklek på 0,8 mm och en diameter på 6,4 mm, 9,5 mm eller 12,7 mm, eller en väggtjocklek på 1,0 mm och en diameter på 15,9 mm. Använd inte vanliga rör med en tunnare väggtjocklek än dessa mått eftersom de inte kommer att tåla trycket. Om vanliga kopparrör används Använd vanliga kopparrör med en väggtjocklek på 0,8 mm och en diameter på 6,4 mm, 9,5 mm eller 12,7 mm, eller en väggtjocklek på 1,0 mm och en diameter på 15,9 mm. Använd inte kopparrör med en tunnare väggtjocklek än dessa mått. Flänsmuttrar och flänsning Flänsmuttrar och flänsar är annorlunda än för vanligt köldmedium. Använd de flänsmuttrar som medföljer luftkonditioneringsaggregatet eller flänsmuttrar som är speciellt avsedda för R410A. Läs noggrant igenom avsnittet KÖLDMEDIERÖR innan flänsningen påbörjas. SW-10 10

13 4 INSTALLATIONSVILLKOR Före installationen Glöm inte att göra i ordning följande delar före installationen. Köldmedierörets längd Längden på köldmedieröret mellan inomhus- och utomhusenheten 3-30 m *31-75 m Anmärkning Ytterligare köldmedium behöver inte fyllas på vid installationsplatsen. <Påfyllning av extra köldmedium> Lägg till 40 g köldmedium för varje meter rör över 30 m. Jordning Förutom att skydda mot elstötar hjälper ordentlig jordning även till att förhindra att det bildas statisk elektricitet på utomhusenhetens yta som annars kan uppstå på grund av höga frekvenser i utomhusenhetens frekvensomvandlare (inverter). Om utomhusenheten inte är ordentligt jordad finns det risk för elstötar. Var noga med att ansluta jordsladden. (Jordning) Dålig jordning kan leda till elstötar. Anslut aldrig jordsladdar till gasrör, vattenrör, åskledare eller jordsladdar för telefonkablar. Provkörning Slå på jordbrytaren minst 12 timmar innan provkörningen sätts igång för att skydda kompressorn medan den startar. * Att observera vid påfyllning av extra köldmedium Om den totala längden för köldmedierören överskrider 30 m, så lägg till 40 g köldmedium per meter upp till en maximal rörlängd på 75 m. (Den maximala mängden extra köldmedium är g.) Mät upp mängden köldmedium noggrant. Överladdning kan orsaka allvarliga problem med kompressorn. Anslut inte ett köldmedierör som är kortare än 3 m. Det kan leda till fel på kompressorn eller andra delar. Test av lufttäthet 1. Dra åt spindelventilerna på både gas- och vätskesidan ytterligare innan lufttäthetstestet påbörjas. 2. Pumpa in kvävgas i röret via serviceporten till angivet tryck (4,15 MPa) för att testa lufttätheten. 3. Töm ut kvävgasen igen när lufttäthetstestet är färdigt. Uttömning av luft Använd en vakuumpump för att tömma ut luft. Använd inte köldmedium som är påfyllt i utomhusenheten för att tömma ut luft. (Utomhusenheten innehåller inget köldmedium för luftuttömning.) Elledningar Var noga med att fästa alla strömkablar och ledningar till inomhus- och utomhusenheten med klämmor så att de inte kommer i kontakt med aggregatets hölje, osv SW

14 Installationsplats FÖRSIKTIGHET Installera utomhusenheten på en plats som uppfyller följande villkor och som kunden godtar. En välventilerad plats som är fri från hinder vid luftintag och utblås. En plats som inte utsätts för regn eller direkt solljus. En plats där driftljuden eller vibrationerna från utomhusenheten inte förstärks. En plats där det inte uppstår några problem med dränerat vatten. Undvik att installera utomhusenheten på följande sorters ställen. Platser med salthaltig luft (vid kusten) eller sulfidångor (nära varma källor). (För sådana platser krävs särskilda åtgärder.) Platser som utsätts för olja, vattenånga, oljerök eller frätande gaser. Platser där det används organiska lösningsmedel. Platser där högfrekvensutrustning används (inklusive invertrar, privata strömgeneratorer, medicinsk utrustning och kommunikationsutrustning). (Installation på sådana ställen kan leda till fel på luftkonditioneringsaggregatet, styrningsfel eller problem på grund av buller från aggregatet.) Platser där luften som blåses ut från utomhusenheten blåser rakt in i fönstret på ett grannhus. Platser där bullret från utomhusenheten lätt sprider sig. Om utomhusenheten ska installeras i upphöjt läge så var noga med att säkra dess fötter. Platser där dränerat vatten kan orsaka problem. 1. Installera utomhusenheten på en plats där utblåset inte blockeras. 2. Om utomhusenheten ska installeras på en plats som utsätts för stark blåst, t.ex. vid kusten eller högt upp på en byggnad, bör en kåpa eller ett vindskydd användas för att fläkten ska fungera på normalt sätt. 3. Om utomhusenheten ska installeras på en plats som utsätts för stark blåst, t.ex. högt upp eller på taket av en byggnad, så vidta de vindskyddsåtgärder som beskrivs i följande exempel. 1) Installera aggregatet så att utblåset är vänt mot väggen på byggnaden. Se till att det finns ett mellanrum på minst 500 mm mellan aggregatet och väggytan. 2) Betrakta vindriktningen under den årstid då luftkonditioneringen ska användas och installera utomhusenheten så att utblåsporten är i rät vinkel mot vindriktningen. Stark blåst 500 mm Om luftkonditioneringen ska användas när det är kallt utomhus (under -5 C) i läget för KYLNING måste utomhusenheten förses med en kåpa eller ett vindskydd så att den inte påverkas av blåsten. Om utomhusenheten ska installeras på en plats där det kan falla mycket snö måste man vidta åtgärder för att förhindra att utomhusenheten störs av nyfallen eller ansamlad snö. Man kan antingen göra grunden högre eller installera ett ställ (som är tillräckligt högt för att garantera att utomhusenheten hamnar ovanför den ansamlade snön) och placera utomhusenheten på det. Montera ett snöskydd (anskaffas lokalt). <Exempel> Vindskydd/ snöskydd Stark blåst Vindskydd/ snöskydd Vindskydd/ snöskydd SW-12 12

15 Nödvändigt utrymme för installationen (enhet: mm) Hinder bakom aggregatet Hinder framför aggregatet Fritt ovanför aggregatet 1. Installation av ett enda aggregat Fritt ovanför aggregatet 1. Installation av ett enda aggregat Minst 500 Minst Installation av två eller flera aggregat bredvid varandra 2. Hinder på både höger och vänster sida Minst 200 Hindret får inte vara högre än utomhusenheten. Minst 1000 Minst 150 Minst Installation av två eller flera aggregat bredvid varandra Hinder även ovanför aggregatet Minst Minst Minst 150 Minst 300 Minst 300 Minst 300 Hindret får inte vara högre än utomhusenheten. Hinder även ovanför aggregatet Minst 200 Hinder både framför och bakom aggregatet Fritt ovanför och till höger och vänster om aggregatet. Hindren framför och bakom utomhusenheten får inte vara högre än utomhusenheten. Standardinstallation 1. Installation av ett enda aggregat Minst 500 Minst 150 Minst Installation av två eller flera aggregat bredvid varandra Minst 200 Minst Minst 300 Minst 300 Minst SW

16 Installation av flera aggregat framför varandra Fritt ovanför och till höger och vänster om aggregatet. Hindren framför och bakom utomhusenheten får inte vara högre än utomhusenheten. Standardinstallation Installera de vibrationsdämpande gummidynorna på grunden så att de direkt stöder fästbenet på undersidan av bottenplattan, på det sätt som visas i figuren. * Tänk på hur rören ska dras när grunden installeras för en utomhusenhet med nedåtlutande rör. RÄTT Fästben Gummidynorna absorberar vibrationer Minst Minst 300 Minst Minst Minst 200 Grund RÄTT Installation av utomhusenheten Kontrollera före installationen att grunden är plan och stabil så att det inte uppstår buller. Skruva fast bottenplattan med ankarbultarna enligt följande diagram. (Ankarbultar, M10-muttrar x 4 par) Dräneringshål Grund Om bara den ena änden av fästbenet stöds kan det bli deformerat. Fästbenet på bottenplattans undersida stöds underifrån. FEL Utomhusenhetens bottenplatta Stöd inte utomhusenheten enbart med hjälp av fästbenet. Monteringshål för dräneringsnippel Dräneringshål Grund Ställ in ankarbultens yttermarginal på högst 15 mm. Högst 15 SW-14 14

17 Om vatten ska dräneras via en dräneringsslang så montera dräneringsnippeln och de vattentäta gummipropparna som visas nedan, och använd en dräneringsslang med en innerdiameter på 16 mm som finns i handeln. Försegla även genomföringshålet och skruvarna ordentligt med silikon eller liknande för att förhindra vattenläckage. Under somliga förhållanden kan det bildas imma eller droppa vatten. Använd ett dräneringstråg för att tömma ut allt dräneringsvatten på en gång. Att observera Om luftkonditioneringen ska användas för konstant uppvärmning under lång tid när det är 0 C eller minusgrader utomhus, kan det vara svårt att dränera avfrostat vatten eftersom bottenplattan fryser till. Detta kan leda till problem med höljet eller fläkten. I så fall rekommenderar vi att du anskaffar en defroster lokalt för att installera luftkonditioneringen på ett säkert sätt. Kontakta återförsäljaren för närmare detaljer. Vattentät gummipropp Dräneringsnippel Dräneringsnippel Vattentät gummipropp Genomföringshål 5 KÖLDMEDIERÖR Uttagning av hål i rörskyddet Procedur för uttagning Bakåt Ta av rörskyddet och knacka ett par gånger på den del som ska tas bort med handtaget på en skruvmejsel. Hålen går lätt att ta ut. Knacka ut hålet, avlägsna eventuellt skägg från hålet och sätt sedan i den medföljande skyddshylsan och övrigt skyddsmaterial i genomföringshålet för att skydda ledningar och rör. Glöm inte att sätta tillbaka rörskyddet när rören har anslutits. Skär snitt under rörskydden för att förenkla installationen. Glöm inte att sätta tillbaka rörskyddet när rören har anslutits. Rörskyddet går lättare att montera om man skär upp ett snitt nedtill på rörskyddet. Rörskydd I sidled Framåt Nedåt Anslutningsrören mellan inomhus- och utomhusenheten går att ansluta i 4 olika riktningar. Ta ut det hål i rörskyddet genom vilken rören och ledningarna ska dras igenom bottenplattan. * Var noga med att bära tjocka skyddshandskar under arbetet SW

18 Extra installationsdelar (anskaffas lokalt) Delnamn Antal A Köldmedierör Vätskesida: Ø9,5 mm Ett för varje Gassida: Ø15,9 mm B Rörisoleringsmaterial (10 mm tjockt polyetylenskum) 1 C Kitt, plasttejp Ett för varje Anslutningar för köldmedierör FÖRSIKTIGHET OBSERVERA NEDANSTÅENDE FYRA VIKTIGA PUNKTER VID RÖRDRAGNINGEN 1. Se till att det inte kommer in damm eller fukt i anslutningsrören. 2. Se till att rören är tätt och ordentligt anslutna till aggregaten. 3. Töm ut luften ur anslutningsrören med hjälp av en vakuumpump. 4. Kontrollera anslutningspunkterna för gasläckor. Röranslutningar Vätskesida Ytterdiameter Tjocklek Ø9,5 mm 0,8 mm Gassida Ytterdiameter Tjocklek Ø15,9 mm 1,0 mm Flänsning 1. Kapa röret med en rörkap. Var noga med att avlägsna allt skägg som annars kan orsaka gasläckor. 2. Skjut in en flänsmutter i röret och flänsa sedan röret. Använd de flänsmuttrar som medföljer luftkonditioneringsaggregatet eller flänsmuttrar som är speciellt avsedda för R410A. Skjut in en flänsmutter i röret och flänsa röret. Eftersom flänsstorleken för köldmediet R410A är annorlunda än för köldmediet R22 rekommenderar vi att de nya flänsverktygen som är speciellt avsedda för R410A används. Det går dock även att använda vanliga verktyg genom att justera den utskjutande marginalen för kopparröret. Utskjutande marginal vid flänsning: B (enhet: mm) Fast (kopplingstyp) Kopparrörets ytterdiameter 9,5 15,9 När R410Averktyg används R410A 0 0,5 Flänsdiameter: A (enhet: mm) Kopparrörets ytterdiameter A +0 0,4 9,5 13,2 15,9 19,7 A B När vanliga verktyg används 1,0 1,5 * Vid flänsning för R410A med ett vanligt flänsverktyg ska verktyget dras ut cirka 0,5 mm längre än för R22 för att anpassa det till den angivna flänsstorleken. Ett kopparrörsmått är praktiskt för att justera storleken på den utskjutande marginalen. SW-16 16

19 Åtdragning av anslutningsdelar 1. Håll rören som ska anslutas mitt för varandra och dra åt flänsmuttern så långt det går med fingrarna. Säkra sedan muttern med en nyckel på det sätt som visas i figuren och dra åt den med en momentnyckel. Halv koppling eller ventil med packning Flänsmutter FÖRSIKTIGHET 1. Lägg inte nyckeln på ventillocket eller ventilskaftslocket. Då kan ventilen gå sönder. 2. Om muttern dras åt för hårt kan den spricka under somliga förhållanden. FEL Lock Utvändigt gängad sida Säkra med en nyckel. Invändigt gängad sida Dra åt med en momentnyckel. 2. Var noga med att använda två nycklar på det sätt som visas i figuren för att lossa eller dra åt flänsmuttern för ventilen på gassidan. Om man bara använder en enda nyckel går inte flänsmuttern att dra åt till nödvändigt åtdragningsmoment. Däremot ska man bara använda en enda nyckel för att öppna respektive dra åt flänsmuttern för ventilen på vätskesidan. (Enhet: N m) Kopparrörets ytterdiameter Åtdragningsmoment 9,5 mm (3,3 4,2 kgf m) 15,9 mm (6,8 8,2 kgf m) Lock Ventilskaftslock Kontrollera med hjälp av kvävgas att röranslutningarna inte läcker efter installationsarbetet. Trycket för R410A är högre än för R22 (ungefär 1,6 gånger högre). Därför är det viktigt att dra åt flänsrörens anslutningar vid anslutningarna till inomhus- och utomhusenheten till angivet åtdragningsmoment med hjälp av en momentnyckel. Dåliga anslutningar kan leda till såväl gasläckor som problem med kylcykeln. Anbringa inte kylmaskinolja på den flänsade ytan. Ventilskaftslock Lossa Dra åt Rörventil Flänsmutter Ventil på gassidan SW

20 Köldmedierörens längd En enda inomhusenhet Maximal rörlängd (m) Höjdskillnad (inomhus-utomhus, H) (m) Total längd L Inomhusenhet: Upptill Utomhusenhet: Nedtill Rördiameter (mm) Gassida Vätskesida Ø15,9 Ø9,5 Antal böjda delar Högst 10 Två eller tre inomhusenheter samtidigt Modell Total längd Maximalt Maximal rörlängd (m) Förgrenade rör Maximalt Förgrenade rör Maximalt Höjdskillnad (m) Inomhus-utomhus H Inomhusenhet: Upptill Utomhusenhet: Upptill Antal inomhusenheter Inomhusinomhus (Δh) SP ,5 TVÅ SP140, SP ,5 TRE Endast SP ,5 Rördiameter (mm) Antal inomhusenheter Modell Huvudrör Grenrör Antal böjda delar Gassida Vätskesida Gassida Vätskesida SP110 Ø15,9 Ø9,5 Ø12,7 Ø6,4 Högst 10 TVÅ SP140, SP160 Ø15,9 Ø9,5 Ø15,9 Ø9,5 Högst 10 TRE Endast SP160 Ø15,9 Ø9,5 Ø12,7 Ø6,4 Högst 10 Figur över installation med en inomhusenhet Figur över installation med två inomhusenheter samtidigt Figur över installation med tre inomhusenheter samtidigt Inomhusenhet Inomhusenhet Inomhusenhet Inomhusenhet Inomhusenhet Inomhusenhet Utomhusenhet L H Utomhusenhet Grenrör H Utomhusenhet Grenrör 3 H SW-18 18

21 6 LUFTNING Test av lufttäthet Dra åt spindelventilerna på gassidan och vätskesidan ytterligare innan lufttäthetstestet påbörjas. Fyll rören med kvävgas via serviceporten till angivet tryck (4,15 MPa) för att testa lufttätheten. Töm ut kvävgasen igen när lufttäthetstestet är färdigt. Luftning Var noga med att använda en vakuumpump för att tömma ut luften ur (lufta) anslutningsrören när luftkonditioneringen installeras, för att skydda miljön. Släpp inte ut köldmediegas i fria luften, eftersom det kan skada miljön. Använd en vakuumpump för att tömma ut eventuell luft eller gas (kvävgas, osv.) som finns kvar i systemet. Om det finns luft kvar kan kapaciteten sjunka. Var noga med att använda en vakuumpump med skydd mot bakåtflöde så att inte oljan inuti pumpen flödar tillbaka in i luftkonditioneringsrören när pumpen stannar. (Om olja från vakuumpumpen kommer in i ett luftkonditioneringsaggregat som innehåller R410A kan det uppstå problem med kylcykeln.) Kombinationsmanometer 101 kpa ( 76 cmhg) Lågtrycksventil Påfyllningsslang (Endast för R410A) Påfyllningsport (Ventilhylsa (reglerstift)) Manometer Förgreningsventil Högtrycksventil (Håll helt stängd) Påfyllningsslang (Endast för R410A) Vakuumpump Serviceventil för gassidan Vakuumpumpsadapter för skydd mot bakåtflöde (Endast för R410A) Vakuumpump Anslut inte påfyllningsslangen förrän förgreningsventilen är helt stängd, på det sätt som visas i figuren. Anslut påfyllningsslangens påfyllningsport med den utskjutande delen så att den trycker in ventilhylsan (reglerstiftet) vid påfyllningsporten på aggregatet. Öppna lågtrycksventilen helt. Slå PÅ vakuumpumpen. (*1) Lossa flänsmuttern för serviceventilen på gassidan en aning för att kontrollera att luft passerar igenom. (*2) Dra åt flänsmuttern igen. Töm ut luft tills kombinationsmanometern visar 101 kpa ( 76 cmhg). (*1) Stäng lågtrycksventilen helt igen. Stäng AV vakuumpumpen. Låt vakuumpumpen vara som den är i 1 eller 2 minuter, och kontrollera att kombinationsmanometerns visare inte går tillbaka. Öppna ventilskaftet eller ventilhandtaget helt. (Först på vätskesidan, och därefter på gassidan.) Koppla loss påfyllningsslangen från påfyllningsporten. Dra åt påfyllningsportens ventil och lock ordentligt. *1 Läs igenom brukanvisningarna till vakuumpumpen, vakuumpumpsadaptern och kombinationsmanometern innan du använder dem för att vara säker på att använda dem på rätt sätt. Kontrollera att vakuumpumpen är fylld med olja till angivet streck på oljemätaren. *2 Kontrollera ytterligare en gång när rören inte är fyllda med luft att utblåsslangens anslutningsdel, som är försedd med en utskjutande del för att skjuta in ventilhylsan, är ordentligt ansluten till påfyllningsporten SW

22 Hur man öppnar ventilen Gör så här för att öppna och stänga ventilen. Vätskesida Öppna ventilen med hjälp av en 4 mm insexnyckel. Påfyllning av köldmedium Denna modell är av en 30 meters påfyllningsfri typ för vilken man inte behöver fylla på köldmedium för köldmedierör på upp till 30 m. Om köldmedierören är längre än 30 m ska angiven mängd köldmedium fyllas på. Gassida Ventil Procedur för påfyllning av köldmedium 1. Lufta först köldmedieröret, stäng ventilerna och fyll sedan på köldmedium med luftkonditioneringen avstängd. 2. Om det inte går att fylla på angiven mängd köldmedium, så fyll på nödvändig mängd köldmedium via påfyllningsporten på ventilen på gassidan under kylning. Påfyllningsport Vrid ventilskaftet 90 moturs med en flat skruvmejsel tills den slår i stopparen. (Helt öppet läge) Villkor för påfyllning av köldmedium Fyll på flytande köldmedium. Om köldmedium i gasform fylls på kommer köldmediets sammansättning att variera vilket gör att luftkonditioneringen inte kan fungera på normalt sätt. Flänsmutter Påfyllning av extra köldmedium 31~75 m: L Handtagets position 40 g x (L-30) Helt stängd Stoppstift Helt öppen L: Rörlängd För påfyllning av ytterligare köldmedium för en installation med två eller tre inomhusenheter, se installationsanvisningarna som medföljer grenröret (säljs separat). Mängden köldmedium behöver inte minskas om köldmedierören är kortare än 30 m. Huvudstoppare Dra inte åt med ett moment över 5 N m när ventilen är helt öppen och skruvmejseln har nått stopparen. Ett alltför högt åtdragningsmoment kan skada ventilen. Försiktighetsåtgärder vid hantering av ventiler Öppna ventilskaftet tills det slår emot stopparen. Man behöver inte ta i hårdare. Dra åt ventilskaftslocket ordentligt med en momentnyckel. Åtdragningsmoment för ventilskaftslocket Ventilens rörliga del (skaft) Ventilstorlek Påfyllningsport Ø9,5 mm Ø15,9 mm N m (3,3 4,2 kgf m) N m (2,0 2,5 kgf m) N m (1,4 1,8 kgf m) SW-20 20

23 7 ELARBETE VARNING 1. Använd specificerade ledningar, kontrollera att alla ledningar är ordentligt anslutna, och fäst dem sedan på ett säkert sätt så att inte kontakterna påverkas av eventuella yttre krafter på själva ledningarna. Felaktiga anslutningar eller dåligt fästa ledningar kan leda till brand mm. 2. Var noga med att ansluta jordsladden. (jordning) Dålig jordning kan leda till elstötar. Anslut aldrig jordsladdar till gasrör, vattenrör, åskledare eller jordledningarna för telefonkablar. 3. Denna utrustning måste installeras enligt alla landets regler för ledningsdragning. Otillräcklig kapacitet för strömkretsar eller ofullständig installation kan leda till elstötar eller brand. FÖRSIKTIGHET Felaktig ledningsdragning kan leda till att somliga elektriska delar brinner ut. Var noga med att använda de kabelklämmor som är fästa vid produkten. Var försiktig så att inte nätkablarnas och anslutningskablarnas inre ledare eller isolering skadas eller repas när du skalar av dem i ändarna. Använd nätkablar och anslutningskablar av angiven tjocklek och typ, och med alla angivna skyddsordningar. Ta av panelen så att eldelarna på framsidan syns. Det går att installera ett metallrör genom hålet för ledningarna. Om ledningsröret inte passar i hålet så borra om hålet till lämplig storlek. Var noga med att klämma fast alla nätkablar och anslutningskablarna mellan inomhus- och utomhusenheten med band längs anslutningsröret så att ledningarna inte kommer i kontakt med kompressorn eller utblåsröret. (Kompressorn och utblåsröret blir varma.) Var även noga med att säkra dessa ledningar med hjälp av rörventilfästplattan och kabelklämmorna som finns inuti dosan med elektriska delar. Dosa med elektriska delar Rörventil-fästplatta Kabelklämma Rörhål Panel Ledningsdragning mellan inomhusenheten och utomhusenheten De streckade linjerna anger ledningar som ska dras på plats. Nätström V 3N~, 50Hz Utomhusenhet L1 L2 L3 N Inomhusenhet Α Β Trådanslutna fjärrkontroll Anslut ledningarna mellan inomhus- och utomhusenheten till uttagen med samma nummer på kopplingsplinten i respektive aggregat. Felaktiga anslutningar kan leda till maskinhaveri. Använd en nätkabel med följande specifikationer för luftkonditioneringen. Nätström Modell (RAV-SP-typ~) 110AT8 140AT8 160AT8 Maximal driftström Rekommenderad fältsäkring Nätkabel* Anslutningskablar mellan inomhusoch utomhusenheten* Jordbrytare * Antal ledningar ledningarnas tjocklek V 3N~ 50 Hz 16,4 A 20 A Minst 5 2,5 mm 2 (H07 RN-F eller IEC 66) Minst 4 1,5 mm 2 (H07 RN-F eller IEC 66) SW

24 Hur ledningarna ska dras 1. Anslut trådarna till uttagen med motsvarande nummer på kopplingsplintarna i inomhus- och utomhusenheten. H07 RN-F eller IEC 66 (Minst 1,5 mm 2 ) 2. Se till att det inte kommer in vatten i utomhusenheten när ledningarna ansluts till kopplingsplinten i utomhusenheten. 3. Isolera oskyddade kablar (ledare) med isoleringstejp. Placera dem så att de inte kommer i kontakt med några elektiska delar eller metalldelar. 4. Använd inte skarvade kablar för anslutningarna. Använd ledningar som är tillräckligt långa för att räcka hela vägen. 5. EMC-kraven för ledningsdragningen är annorlunda beroende på om en, två eller tre inomhusenheter används. Anslut ledningarna enligt respektive anvisningar. FÖRSIKTIGHET Det måste finnas en installationssäkring i nätströmkretsen till detta luftkonditioneringsaggregat. Felaktig eller ofullständig ledningsdragning kan leda till elstötar, brand eller rökutveckling. Använd en särskild strömkrets för luftkonditioneringen. Denna produkt går att ansluta till vanlig nätström. Fasta ledningar: Det måste finnas en brytare i de fasta ledningarna som bryter alla poler och har ett kontaktgap på minst 3 mm. Kopplingsschema * Se installationsanvisningarna som medföljer fjärrkontrollen för närmare detaljer om hur fjärrkontrollen ska installeras och dess ledningar dras. En inomhusenhet Fjärrkontroll Ledningar för fjärrkontrollen Inomhussidan Anslutningsledningar mellan inomhusenheten och utomhusenheten Utomhussidan Två inomhusenheter samtidigt Fjärrkontroll Ledningar för fjärrkontrollen A 1 1 L1 B 2 2 L2 3 3 L3 Nätström N Fjärrstyrningsledningar mellan inomhusenheterna Inomhussidan Anslutningsledningar mellan inomhusenheten och utomhusenheten Utomhussidan A B L1 L2 L3 N Nätström Inomhus sidan A B Strömkablar mellan inomhusenheterna Tre inomhusenheter samtidigt (Endast SP160) Fjärrkontroll Ledningar för fjärrkontrollen Fjärrstyrningsledningar mellan inomhusenheterna Fjärrstyrningsledningar mellan inomhusenheterna Inomhussidan Anslutningsledningar mellan inomhusenheten och utomhusenheten Utomhussidan A 1 1 B Inomhussidan A B Strömkablar mellan inomhusenheterna Inomhussidan A B Strömkablar mellan inomhusenheterna L1 L2 L3 N Nätström * Använd skärmade kablar med dubbla ledare (MVVS 0,5 till 2,0 mm² eller däröver) för fjärrstyrningsledningarna i anläggningar med två eller tre inomhusenheter för att undvika störningar. Var noga med att jorda båda ändarna av de skärmade kablarna. * Anslut jordsladdar till var och en av inomhusenheterna i anläggningar med två eller tre inomhusenheter. SW-22 22

25 Anläggning med en/två/tre inomhusenheter Anslutningskabel mellan inomhusoch utomhusenheterna Nätkabel Avskalning i ändarna på nätkabeln och anslutningskablarna Jordskruv L1 L2 L3 N Jordskruv L1 L2 L3 N (mm) Jordsladd Jordsladd Kabelklämma Kabelklämma Anslutningskabel Nätkabel Klämfilter (tillbehör) Kabelklämma Kabelklämma VARNING Var noga med att sätta på det medföljade klämfiltret på strömkabeln för att uppfylla EMC-kraven SW

26 8 JORDNING Anslut jordsladden på rätt sätt enligt gällande tekniska bestämmelser. Det är ytterst viktigt att jordsladden ansluts för att förhindra elstötar och för att minska buller och statisk elektricitet på utomhusenhetens yta på grund av högfrekvensvågor som alstras av frekvensomvandlaren (invertern) i utomhusenheten. Om man rör vid en statiskt laddad utomhusenhet som inte är jordad finns det risk för elstötar. 9 AVSLUTNING När köldmedierören, ledningarna mellan inomus- och utomhusenheten och dräneringsrören är anslutna, så täck dem med ytbehandlingstejp och kläm fast dem vid väggen med hjälp av stödklämmor eller liknande som finns i handeln. Håll undan nätkablarna och anslutningskablarna mellan inomhus- och utomhusenheten från ventilen på gassidan och eventuella rör som inte är värmeisolerade. 10 PROVKÖRNING Slå på jordbrytaren minst 12 timmar innan provkörningen sätts igång för att skydda kompressorn medan den startar. För att skydda kompressorn tillförs nätström på V växelström till aggregatet för att förvärma kompressorn. Kontrollera följande innan provkörningen startas: Att alla rör är ordentligt fästa och inte läcker. Att ventilen är öppen. Om kompressorn körs med ventilen stängd uppstår det övertryck i utomhusenheten, vilket kan leda till skador på kompressorn eller andra delar. Om en anslutning läcker kan det sugas in luft så att det inre trycket stiger ytterligare, vilket kan orsaka bristningar och personskador. Kör luftkonditioneringsaggregatet enligt den procedur som beskrivs i bruksanvisningen. 11 ÅRLIGT UNDERHÅLL För luftkonditioneringsaggregat som används regelbundet rekommenderar vi starkt rengöring och underhåll av både inomhus- och utomhusenheten. Som tumregel gäller att om en inomhusenhet används ungefär 8 timmar om dagen behöver inomhus- och utomhusenheten rengöras åtminstone en gång i kvartalet. Denna rengöring och övrigt underhåll bör utföras av kvalificerad servicepersonal. Om inte inomhus- och utomhusenheten rengörs regelbundet blir luftkonditioneringen sämre, och risken ökar för isbildning, vattenläckage och fel på kompressorn. 12 ANVÄNDNINGSFÖRHÅLLANDEN FÖR LUFTKONDITIONERINGEN Använd luftkonditioneringen inom följande temperaturområden för att den ska fungera ordentligt: Kylning Torr termometer 15 till 46 C Uppvärmning Våt termometer 20 till 15 C Om luftkonditioneringen används under annat än ovanstående förhållanden kan dess säkerhetsskyddsfunktioner utlösas. SW-24 24
