VÄRME PÅ VINTERN KYLA PÅ SOMMAREN

Transkript

1 VÄRME PÅ VINTERN KYLA PÅ SOMMAREN NIBE SPLIT Luft/vatten-värmepump NIBE SPLIT 1

2 NIBE SPLIT 2 +

3 GRATIS ENERGI, NÅGON? Titta ut genom fönstret. Vad ser du? Gatan, huset mitt emot, träd, åkrar? Vi på NIBE ser en gratis energikälla luften. Tro det eller ej, men du kan faktiskt använda utomhusluften en av naturens helt kostnadsfria gåvor både för att värma upp och för att kyla ditt hem. Till och med vid temperaturer under 0 C finns det värme i den omgivande luften. När du koncentrerar värme med hjälp av en luft/vatten-värmepump från NIBE kan du få ut så mycket energi att det räcker till såväl vattenradiatorer som golvvärme och varmvatten. Samma värmepump kan användas som luftkonditioneringsaggregat för att kyla huset under sommaren. Fantastiskt men sant. Vi vet, för vi har erfarenhet av värmepumptekniken sedan mer än 30 år. NIBE SPLIT 3

4 VARFÖR VÄLJA EN LUFT/VATTEN-VÄRMEPUMP? NIBE SPLIT 4

5 De två mest uppenbara skälen Det första är ekonomiskt. Med en luft/vatten-värmepump blir det mycket billigare att värma upp ditt hem och varmvatten. Du kan sänka uppvärmningskostnaden med upp till 65%, även om den exakta siffran påverkas av ett antal faktorer. Som var du bor, bostadsytan och om du använder kylfunktionen eller inte. Den initiala investeringen är relativt liten, eftersom luft/vatten-värmepumpar, till skillnad från bergvärmepumpar, inte kräver varken borrhål eller slingor i marken. Och investeringen återbetalar sig snabbt, tack vare att NIBEs värmepumpar, med sitt stora driftområde, har ovanligt hög verkningsgrad. Nu när energipriserna stiger hela tiden kommer du sannolikt inte att ångra dig. Faktum är att du kommer att kunna glädja dig åt besparingar från första månaden. Det andra skälet att välja en luft/vatten-värmepump är att den är så miljövänlig. Eftersom den fungerar genom att uppgradera den naturligt förekommande energin i utomhusluften för att värma upp bostad och varmvatten ger den mycket mindre CO 2 -utsläpp än något traditionellt fossilbränslebaserat uppvärmningssystem. -65% Före Efter Njut av dramatiskt minskad energiförbrukning och upp till 65% lägre värmeräkningar om du installerar en luft/vatten-värmepump från NIBE. Var du än bor kan du installera en luft/vatten-värmepump och få uppvärmning och varmvatten effektivt, säkert och problemfritt till en bråkdel av kostnaden för alternativa metoder och en bråkdel av miljöpåverkan. Att tänka på Om den miljon nybyggda hus som finns runtom i Europa installerade en värmepump skulle vi till år 2016 kunna spara mer än ton CO 2 -utsläpp per år. Eftersom CO 2 -utsläppen från en genomsnittlig familjebil är 3 4 ton per år motsvarar det ungefär en miljon bilar! CO 2 -utsläpp för olika värmesystem Kg CO2 -utsläpp per kwh värmeenergi 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,0 Direktel Gas Olja Värmepump NIBE SPLIT 5

6 HUR FÅR MAN VÄRME FRÅN KALL LUFT? Värmepumptekniken bygger faktiskt på en mycket enkel, välkänd princip. Värmepumpar fungerar på liknande sätt som vanliga kylskåp, fast omvänt. Huvudkomponenterna i en värmepump är kompressor, expansionsventil och två värmeväxlare (förångare och kondensor). En fläkt för in utomhusluft i värmepumpen, där luften kommer till förångaren. Förångaren ingår i ett slutet system som innehåller ett köldmedium som förgasas vid mycket låg temperatur. När utomhusluften når förångaren förgasas köldmediet. 1. Värme från utomhusluften dras in av fläkten. Köldmediet i förångaren är kallare än luften, vilket gör att värme överförs från luften till köldmediet, som förångas och därvid absorberar energi från utomhusluften. En kompressor ger sedan gasen så hög temperatur att kondensorn kan överföra värme till husets värmesystem. Samtidigt återgår köldmediet till vätskeform, klar att än en gång ta upp värme och förgasas. Med varvtalsstyrd kompressor kan systemet regleras så att värmepumpens utgående effekt kontinuerligt anpassas exakt till uttaget. Det innebär att värmepumpen konsumerar exakt så mycket energi den behöver, vilket ger mycket hög verkningsgrad. 2. Ångan går till kompressorn, där tryck och temperatur ökas. På sommaren kan kylkretsen köras åt andra hållet för att ge kyla, när så behövs. 3. Den heta ångan går in i kondensorn och avger värme när den kondenserar. 4. Köldmediet går till expansionsventilen, temperatur och tryck faller, varpå köldmediet går tillbaka till förångaren. NIBE SPLIT 6

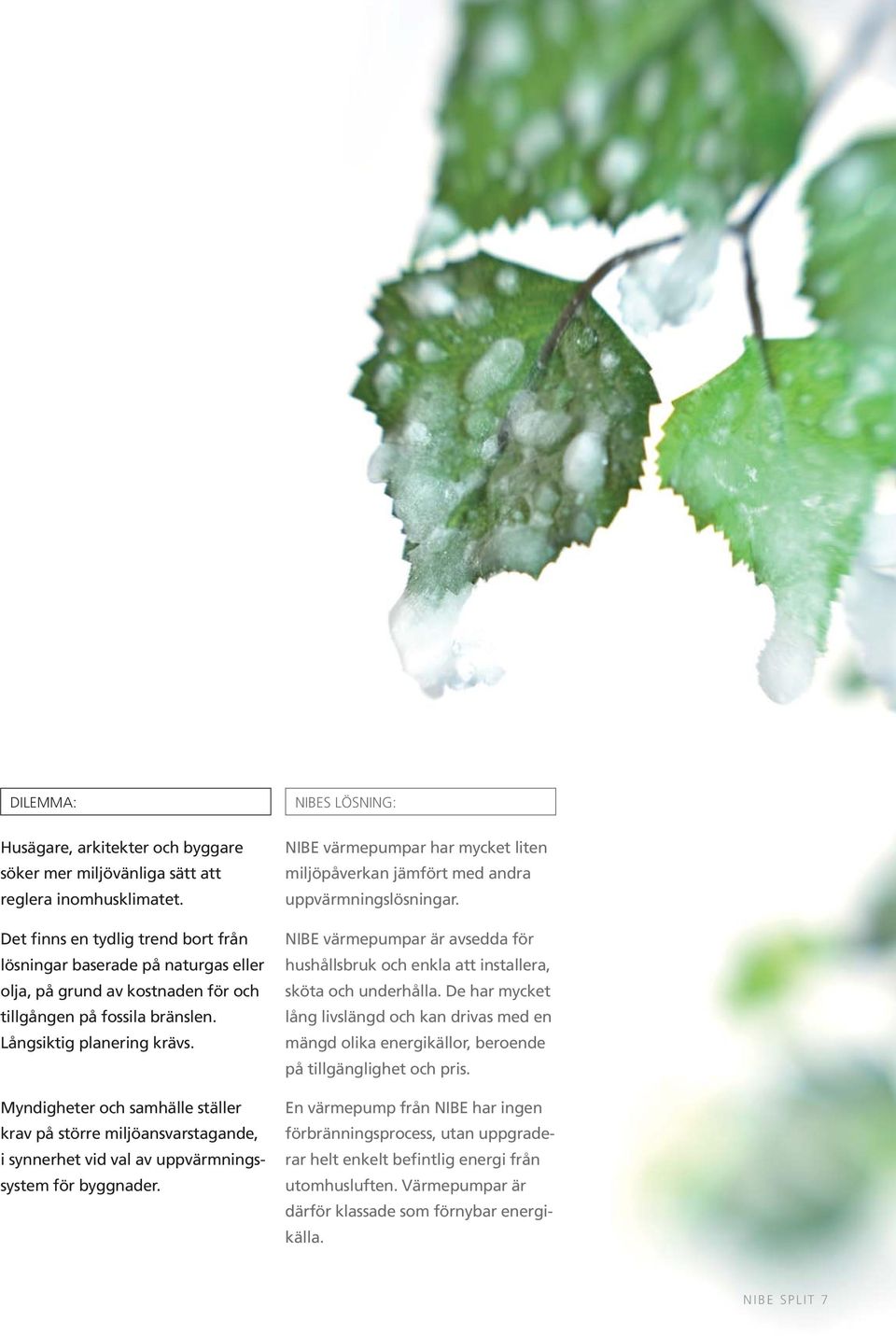

7 DILEMMA: NIBES LÖSNING: Husägare, arkitekter och byggare söker mer miljövänliga sätt att reglera inomhusklimatet. Det finns en tydlig trend bort från lösningar baserade på naturgas eller olja, på grund av kostnaden för och tillgången på fossila bränslen. Långsiktig planering krävs. Myndigheter och samhälle ställer krav på större miljöansvarstagande, i synnerhet vid val av uppvärmningssystem för byggnader. NIBE värmepumpar har mycket liten miljöpåverkan jämfört med andra uppvärmningslösningar. NIBE värmepumpar är avsedda för hushållsbruk och enkla att installera, sköta och underhålla. De har mycket lång livslängd och kan drivas med en mängd olika energikällor, beroende på tillgänglighet och pris. En värmepump från NIBE har ingen förbränningsprocess, utan uppgraderar helt enkelt befintlig energi från utomhusluften. Värmepumpar är därför klassade som förnybar energikälla. NIBE SPLIT 7

8 HUR KLARAR EN LUFT/VATTEN-VÄRMEPUMP FRÅN NIBE JÄMFÖRELSEN MED EN TRADITIONELL VÄRMEPANNA? Enkelt uttryckt ger den fyra gånger högre energiutbyte. Med konventionella olje- eller gaspannor får man ut mindre än 1 kwh värmeenergi för varje kwh tillförd energi. Med en luft/vatten-värmepump från NIBE får man ut i genomsnitt 3,6 kwh värmeenergi för varje kwh tillförd elenergi. Slutsatsen är uppenbar en värmepump är det absolut bästa sättet att få låga kostnader för uppvärmning och varmvatten. Driftskostnader för olika värmesystem 2,50 Kostnad per kwh i kronor 2,00 1,50 1,0 0,50 0,00 Direktel Gas Olja Värmepump NIBE SPLIT 8

9 Fler goda skäl att byta din konventionella panna mot en luft/vatten-värmepump från NIBE: Du kan minska bostadens CO 2 -utsläpp med upp till 50% En värmepump från NIBE är idealisk för golvvärme och vattenradiatorer Vissa värmepumpar från NIBE har också kylfunktion Den behöver inte naturgastillförsel, skorsten eller ventilation Systemet är enkelt att installera Låg driftkostnad och enkelt underhåll Du kan installera en luft/vatten-värmepump var du än bor, det enda du behöver är elektricitet Den ger ren och diskret uppvärmning utan skorsten NIBE SPLIT 9

10 NIBE SPLIT 10

11 PRESENTATION AV NIBE SPLIT LUFT/VATTEN-VÄRMEPUMP Värme på vintern, kyla på sommaren NIBE SPLIT 11

12 NIBE SPLIT För uppvärmning, kylning och varmvatten. NIBE SPLIT är en driftklar Plug and Play -enhet för uppvärmning eller kylning. Den kombinerar en utedel av hög kvalitet med en innedel som använder NIBEs banbrytande teknik till ett system för uppvärmning, kylning och varmvatten. Systemet har mycket hög verkningsgrad och är miljövänligt. NIBE SPLIT är enkel att installera och hantera och en har diskret, tidlös design. Året om! NIBE SPLIT är konstruerad för att ge optimal prestanda året om. Den är ett av de mest avancerade värmesystemen på marknaden idag, och ett av dem som har högst verkningsgrad. Många värmepumpar slutar fungera precis när man behöver dem som bäst, men NIBE SPLIT har ovanligt brett driftområde. Den kan generera värme och varmvatten upp till 65 C och arbetar utan problem även när utomhustemperaturen faller till -20 C. Vid de enstaka fall kompressorvärmen inte räcker till behövs tillsatsvärme. En elpatron finns inbyggd i NIBE SPLIT. Den kan ersättas av annan energikälla såsom sol, gas, ved etc. Framledningstemperatur till huset ,0 Tillsatsvärme Kompressorvärme Utetemperatur NIBE SPLIT kan leverera 58 C varmvatten från kompressorn inom hela utetemperaturområdet -20 till +43 C. NIBE SPLIT är dimensionerad att klara framledningstemperaturer till värmesystemet på upp till 65 C (kompressor och tillsatsenergi). Detta gör NIBE SPLIT lättare att installera och anpassa till olika uppvärmningssystem i befintliga hus. Värmebehov Tillsatsvärme Kompressorvärme Tid Typiskt för en NIBE SPLIT värmepumpsinstallation är att tillsatsvärmen vid extremt kalla dagar endast står för 3-5% av husets totala uppvärmningsbehov. För en energikalkyl kontakta din närmaste NIBE installatör. Även kylning varma dagar Den som har en NIBE SPLIT luft/vatten-värmepump kan också välja att använda den för att ge kyla varma dagar. I bostäder med vattenradiatorer eller golvvärme åstadkommes detta genom att man kompletterar med fläktkonvektorer. Till skillnad från traditionella kylsystem, som stannar och startar utifrån termostatsignaler, ger NIBE SPLIT kyla utgående från utetemperaturen och hushållets behov. NIBE SPLIT ger en energieffektiv lösning och sprider behaglig temperatur jämnt i bostaden. NIBE SPLIT 12

13 Tekniska data NIBE SPLIT Driftspänning 3 x 400 V Arbetsområde vid uppvärmning med kompressor (omgivningstemperatur) -20 till 43 C Arbetsområde vid kylning (omgivningstemperatur) 15 till 43 C Max. temperatur framledning 65 C Innedel NIBE ACVM 270 Elpatron Volym, totalt Höjd Bredd Djup Vikt Max. 9 kw 270 l mm 600 mm 660 mm 140 kg Utedel NIBE AMS 10 Kompressor Twin Rotary Varvtal, uppvärmning varv/s Varvtal, kylning varv/s Fläktflöde (värmedrift, nominell) 4380 m 3 /h Höjd 845 mm Bredd 970 mm Djup 370 mm Vikt 74 kg Avgiven kompressoreffekt EN /45 uppvärmning 3,5-12,0 kw Avgiven kompressoreffekt EN /18 kylning 3,3-12,0 kw COP EN /35 uppvärmning 3,7 (nom.)* COP EN /35 uppvärmning 4,4 (nom.)* COP EN /45 uppvärmning 3,6 (nom.)* EER EN /18 kylning 3,7 (nom.)* * (nom.) nominellt 62 varv/s 2/35 = 7,2 kw 7/35 = 9,2 kw 7/45 = 9 kw 35/18 = 11 kw Innedel NIBE ACVM Utedel NIBE AMS 10 NIBE SPLIT 13

14 NIBE SPLIT INSTALLERAD I DIN BOSTAD Tre funktioner VÄRME/KYLA/VARMVATTEN NIBE SPLIT ett enda system som klarar alla behov av värme, kylning och varmvatten. Innedel ENKEL, PRYDLIGT FÖRPACKAD MODUL NIBE har använt avancerad teknik för att skapa en komplett systemkonstruktion. Den nätta innedelen passar i ett utrymme på 60 x 66 cm. Elinstallation BIDRAR TILL ATT GÖRA INSTALLATIONEN ENKEL Utedelen behöver ingen separat elanslutning. Den är kopplad till innedelen, som i sin tur ansluts till elnätet. Utedel KOMPAKT MED LITET UTRYMMESBEHOV Utedelen är marknadens minsta, med tilltalande, tidlös design. Köldmedium i ledningar INGEN FRYSRISK Utomhusledningarna fryser inte ens vid låg utomhustemperatur, eftersom de är fyllda med köldmedium istället för vatten. Flexibel placering VÄLJ EN DISKRET PLACERING Utedelen kan placeras var som helst upp till 12 meter från innedelen, så du är fri att välja den lämpligaste placeringen. Observera att den kan placeras längre bort än 12 m, men i så fall krävs årlig inspektion av köldmediemängden. Utedelen är förfylld med köldmedium ENKEL INSTALLATION OCH MILJÖVÄNLIG Utedelen är förfylld med köldmedium som har liten miljöpåverkan och som inte skadar ozonskiktet. NIBE SPLIT 14

15 Flexibel inomhusinstallation VÄXLA FUNKTION EFTER ÅRSTID NIBE SPLIT kan användas för både uppvärmning och kylning. Vattenburen värmedistribution sker med radiatorer eller golvvärmesystem, kylning sker med fläktkonvektorer eller golvvärmesystem. Kompatibilitet KOPPLAS ENKELT SAMMAN MED ANDRA ENERGIKÄLLOR Om du behöver ytterligare en energikälla kan NIBE SPLIT anslutas till exempelvis solvärmepanel eller befintlig värmepanna. Grön energianslutning ENERGIEFFEKTIV UPPVÄRMNING OCH KYLNING Om du kompletterar energin från en NIBE SPLIT värmepump med en alternativ energikälla, som sol eller vind, får du ett system med minimal miljöpåverkan. NIBE SPLIT 15

16 VAD GER NIBE SPLIT DESS HÖGA PRESTANDA? Nedan har vi lyft fram några av de nyckelfunktioner som ger NIBE SPLIT så hög prestanda och verkningsgrad. Den arbetar med behovsstyrd drift och kombinerar tekniskt avancerade komponenter med ett avancerat styrsystem för att ge värme eller kyla efter behov, med önskad nivå, just när det behövs. 1 Varvtalsstyrd Twin-Rotarykompressor SMÅ FÖRLUSTER VÄRMEFÖRSÖRJNINGEN ANPASSAS TILL BEHOVET Kompressorn kan arbeta med 30% till 100% av full kapacitet. Varvtalsstyrningen anpassar automatiskt varvtalet till hushållets energibehov. Den är konstruerad för att fungera effektivt även vid låg utomhustemperatur, när husägare har störst behov av värme. 6 Låg startström FÖRHINDRAR ATT ANDRA ELEKTRONISKA ENHETER STÖRS NIBE SPLIT har varvtalsstyrd kompressor med låg startström. Eftersom den startar långsamt och gradvis varvar upp till erforderlig kapacitet stör systemet inte andra elektroniska anordningar i byggnaden. 7 Fläkt (motor och blad) SPARAR ENERGI Fläkten drivs av en energisnål motor med variabelt varvtal, så att bara erforderlig luftmängd används. Bladen är speciellt konstruerade för att flytta största möjliga luftmängd med minsta möjliga ljudnivå. 2 Kompressorstyrning HÖG VERKNINGSGRAD VID LÅG OMGIVNINGSTEMPERATUR Kompressorn styrs så att den har hög verkningsgrad även vid låg temperatur. 3 Expansionsventil BÄTTRE PRECISION I KÖLDMEDIEKRETSEN Expansionsventilen i NIBE SPLIT valdes för sin precision. Resultatet är hög verkningsgrad och noggrann kapacitetsstyrning för både kyla och värme Höljets ytbeläggning SNYGGT OCH HÅLLBART Utedelen har två lager epoxilack, vilket ger snyggt och bestående utseende. 3 5 Flänsförsedd förångare HÖG PRESTANDA OCH LÅNG LIVSLÄNGD Flänsarna tar upp eller avger energi från och till omgivande luft vid uppvärmning respektive kylning. En polymerbeläggning ger god beständighet och den speciella ytan ger bättre värmeöverföring till och från luften. 4 1 NIBE SPLIT 16

17 Manöverpanel ENKEL MANÖVRERING Det användarvänliga gränssnittet styr både inne- och utedelen så att alla kan dra nytta av alla fördelar med NIBE SPLIT-systemet. Nämligen en installation med mycket hög verkningsgrad, vilken anpassar uteffekten till hushållets varierande behov. 9 Cirkulationspump ENKELT SYSTEM FÖR UPPVÄRMNING VID BEHOV Pumpen drivs av en energisnål motor med variabelt varvtal, så att bara erforderlig vattenmängd cirkuleras. 10 Isoleringen HÅLLER KVAR VÄRME OCH FÖRHINDRAR DROPPANDE Energiförluster begränsas av ett integrerat, hermetiskt tätt isoleringsskikt på komponenterna. Detta skikt förhindrar också kondensation på ledningar och droppande i kylläge. Isolering av vattentanken minimerar värmeförlusten och sparar pengar. 11 Integrerad värmeväxlare VARMVATTEN NÄR DU BEHÖVER DET Den rostfria värmeväxlaren är integrerad i varmvattentanken och ytan är behandlad för bättre värmeöverföring. Det ger större kapacitet och bättre tillförlitlighet Styrsystem HANTERAR ENERGIANVÄNDNINGEN I BOSTADEN Styrsystemet känner av byggnadens egenskaper och anpassar sina många variabler. Det övervakar och styr utedelens kompressorvarvtal, fläktvarvtal och avfrostning. Resultatet blir dynamisk och variabel temperatur och tillförsel av värme/kyla. NIBE SPLIT 17

18 NYA TIDER KRÄVER NYA METODER Vi vet alla att vi måste minska utsläppen. Frågan är hur. Grönt tänkande kanske var en lyxvara en gång i tiden, men numera är det en nödvändighet som ingen av oss har råd att ignorera. Minskning av CO 2 -utsläpp blir i allt högre grad både ett lagkrav och en miljönödvändighet. Mer än 70% av CO 2 -utsläppen från ett genomsnittligt hushåll orsakas av värme- och varmvattensystemen. För att minska denna siffra måste vi börja införa grönare, mer långsiktigt hållbar teknik över hela linjen. Bara då kommer våra hem att bli mer energieffektiva, så att vi får betydande minskning av CO 2 -utsläppen. Under tiden stiger priserna på traditionella energikällor stadigt, med följd att allt fler känner sig manade att överväga alternativa, mer effektiva energikällor. Nu när marknaden börjat begära en lösning för att minska utsläppen kan byggare, arkitekter och fastighetsägare inte längre ignorera behovet att använda alternativ teknik som bättre utnyttjar världens energiresurser. NIBE SPLIT 18

19 BÖRJA MED EN VÄRMEPUMP! Att värma upp din bostad med en värmepump är det alternativ som är bevisat bäst för miljön. Det finns ett antal orsaker till det. En uppenbar faktor är att värmepumpen inte använder någon förbränningsprocess eller annan energi för att generera värme. Den tar helt enkelt luftens, markens eller vattnets befintliga värmeenergi för att värma upp din bostad. Det ger mindre utsläpp. För det andra drar den relativt lite elenergi jämfört med andra värmesystem. Det beror på att elektriciteten inte utgör värmekällan, utan bara behövs för att driva pumpen och möjliggöra värmeutvinningsprocessen. Den exakta energibesparingen varierar beroende på vad du jämför med, men den blir normalt mellan 60 och 75%. En annan intressant aspekt är att värmepumpar, liksom alla andra tillverkade föremål, innehåller vad vi kallar produktbunden energi. Det är den energi som gått åt för att tillverka produkten och transportera den från tillverkningsplatsen till användningsstället. Genom att kontinuerligt förbättra sina processer strävar NIBE att minimera mängden produktbunden energi genom att tillverka och transportera sina produkter på miljövänligast möjliga sätt. När den installerats i din bostad börjar värmepumpen från NIBE omedelbart betala av miljöskulden genom mindre energiförbrukning och utsläpp. Strävan mot en framtid utan koldioxid. Ansträngningarna att minska energiförbrukningen och den verkan den har på miljön är avgörande och blir allt viktigare för oss alla. Varför inte ta ett steg närmare en framtid utan koldixodutsläpp och driva din värmepump med en förnyelsebar energikälla som vind, sol eller tidvatten? Klassad som förnyelsebar energi En del nationella och regionala myndigheter ger bidrag till husägare som går från uppvärmning baserad på fossila bränslen till mer moderna, förnyelsebara energikällor. Eftersom värmepumpar nu officiellt klassificerats som bidragsberättigade inom denna ram, kan tillfället inte vara bättre valt att gå över till uppvärmning med en värmepump. Mer information finns på NIBE SPLIT 19

20 HÅLL ALLA MÖJLIGHETER ÖPPNA! NIBE SPLIT värmepump ger möjlighet att använda någon annan energikälla om och när det behövs. Enheten kan till exempel kopplas samman med uppvärmningssystem baserat på ved, gas, olja, pellets, solpaneler, vindkraftverk och, naturligtvis, elektricitet. Ett framtidssäkrat värmesystem Alla dessa olika anslutningsmöjligheter betyder att hushållets energibehov kommer att täckas även i framtiden. För närvarande kanske det är fördelaktigt att använda el som komplement till värmepumpen, men om elpriserna blir höga är det skönt att veta att du i stället kan använda till exempel pelletseldning som energikomplement, utan att du behöver byta ut huvudvärmekällan värmepumpen. Grönare! Med tanke på den utbredda oron för klimatförändringar och den snabba utvecklingen av lagstiftning rörande tillåtna CO 2 - utsläpp är det skönt att veta att värmepumpen enkelt kan anslutas till system för förnyelsebar energi, som solpaneler. Välj den här lösningen idag, så sitter du säkert i många år framöver. Och låt oss inte glömma att bostadens försäljningsvärde ökar om du har ett modernt lågenergisystem för uppvärmning installerat. NIBE SPLIT 20

21 NIBE SPLIT 21

22 EN KASSASUCCÉ I TRÄDGÅRDEN du sparar upp till 65 % varje månad NIBE luft/vatten-värmepumpar är idealiska för hus av olika storlekar, och deras omsorgsfullt utvecklade styrsystem är utformat så att det fungerar perfekt för att försörja traditionella radiatorer, golvvärmesystem och hushållets behov av varmvatten. NIBE SPLIT sänker uppvärmningskostnaden med upp till 65%. Men mer än någonting annat är NIBE SPLIT en investering i framtiden. Som husägare vill man vara säker på att den teknik man köper idag kommer att vara relevant och användbar under många år framåt. NIBE SPLIT är konstruerad med framtiden i allra högsta grad i åtanke. NIBE SPLIT är ledande i fråga om lågenergiprestanda och kommer att göra att bostäder kan uppfylla krav rörande energiförbrukning och utsläpp under lång tid efter uppförandet. NIBE SPLIT 22

23 NIBE SPLIT 23 NIBE SPLIT 23

24 EXEMPEL 1 STÖRRE BOSTAD? STÖRRE BESPARINGAR, INTE STÖRRE RÄKNINGAR. NIBE SPLIT 24

25 Bakgrunden En familj på fyra personer bor i ett rymligt hus på 170 kvadratmeter på landet. Huset har elradiatorer och elektrisk varmvattenberedare. Varmvattenberedaren behöver bytas och en del av radiatorerna är så gamla att de snart kommer att behöva bytas. Familjens energiförbrukning är i genomsnitt kwh, varav kwh enbart för uppvärmning kwh Besparing kwh Kostnaden för denna energiförbrukning är en stor belastning på familjens ekonoimi. Familjen vill minska sina energikostnader utan att ge avkall på komforten i sitt rymliga hem. Dessutom finns det ingen risk att rören fryser, eftersom inget vatten cirkulerar utanför huset. De vill också göra ett långsiktigt och miljövänlig val Före Efter Effektiv värme, minskade energikostnader och utsläpp och kyla på sommaren utan extra investering. Lösning Först överväger de ett luft/luft-värmesystem, men bestämmer sig för en luft/vatten-värmepump för att samtidigt tillgodose sitt behov av varmvatten. Luft/vatten-värmepumpen kan minska den totala energiförbrukningen genom att fördela värme jämnare i hela huset och samtidigt tillhandahålla varmvatten. Varmvattenberedaren tas bort. En NIBE SPLIT installeras och ett par nya fläktkonvektorer placeras i huset för att ge jämn värmefördelning. Några av de gamla elradiatorerna lämnas kvar för att fungera som tillsatsvärmare vid exceptionellt kall väderlek, men de är vanligen avstängda. Resultat Familjens energiförbrukning för uppvärmning minskar från kwh till kwh. Med en NIBE SPLIT luft/vatten-värmepump sparar de kwh. Med minsta möjliga ingrepp för att installera den nya luft/vatten-värmeumpen i huset har familjen nu lägre energiräkningar och gör dessutom sitt för att Sverige ska klara miljömålen till De har ännu inte provat kylfunktionen, eftersom de vill ta reda på hur mycket installationen kan sänka energikostnaden som mest. Men när sommaren kommer kan de välja att kyla huset utan att behöva göra ytterligare investeringar. NIBE SPLIT 25

26 EXEMPEL 2 VAD SKULLE DU GÖRA MED ALLA PENGAR DU SPARAR? NIBE SPLIT 26

27 Bakgrunden En familj på fyra personer bor i ett parhus på 110 kvadratmeder, byggt 1968, i en stad. Huset värms upp med konventionell elpanna och vattenradiatorer. Det nuvarande systemet är mer än 20 år gammalt. Familjens energiförbrukning är i genomsnitt kwh, varav kwh enbart för uppvärmning. Även denna relativt blygsamma elförbrukning är en belastning med dagens elpriser och pannan behöver bytas ut efter års drift. Familjen inser att de behöver göra något åt sina stigande elkostnader och sin åldrande utrustning. Samtidigt vill de välja ett miljövänligt alternativ. Lösning Först överväger de en bergvärmelösning, men inser att initialinvesteringen är lite väl hög i proportion till de nuvarande elräkningarna, så återbetalningstiden skulle bli lång. En traditionell elpanna skulle vara billigare i inköp, men elräkningarna skulle bli lika höga som förut. Familjen förkastar olje- och gaseldade pannor, eftersom denna gamla teknik inte passar deras preferenser de vill ha en långsiktig, miljömässigt hållbar lösning kwh Före Besparing kwh Efter Effektiv värme, minskade energikostnader och utsläpp och möjlighet till kyla på sommaren. Efter att ha studerat alla tänkbara alternativ bestämmer sig familjen för att installera en luft/vatten-värmepump från NIBE. De väljer NIBE SPLIT, eftersom den har varvtalsstyrd kompressor som anpassar effekten efter husets relativt låga behov. Den kompakta utedelen passar perfekt i deras lilla trädgård, där utrymmet är dyrbart. Resultat Familjens uppvärmningsbehov minskar från kwh till kwh. Med en NIBE SPLIT luft/vatten-värmepump sparar de kwh. Förutom de ekonomiska fördelarna orsakar familjen nu mindre utsläpp och bidrar redan till att uppfylla EU:s energimål för Om de bestämmer sig för att använda luft/vatten-värmepumpens kylfunktion kommer de inte att sänka sina elkostnader riktigt lika mycket, men energikostnaderna kommer ändå att bli lägre än de var med den gamla elpannan. Så om sommaren blir varm kommer de kanske ändå att känna att de har råd att installera några fläktkonvektorer för att kyla huset. NIBE SPLIT 27

28 NIBES VÄRMEPUMPAR, SOM TAR VÄRME FRÅN UTOMHUSLUFTEN ELLER MARKEN I NÄRHETEN AV HUSET KAN TYCKAS TROTSA NATURLAGARNA. I SJÄLVA VERKET ÄR DET TVÄRTOM DE GÖR ATT VI KAN LEVA I HARMONI MED NATUREN. NIBE SPLIT 28

29 NIBE FRÅN MARKARYD Att leva i harmoni med naturen Vi smålänningar har en lång och imponerande historia av smarta, penningbesparande, resurssnåla innovationer. Den enkla förklaringen till detta är att Sverige historiskt sett varit ett fattigt jordbruksland. Strängt vinterklimat fordrade omsorgsfull planering. Idag är Sverige ett tekniskt avancerat land med stark ekonomi, vilket gjort att detta inte längre är nödvändigt. Detta sätt att tänka fortsätter dock att visa sig i form av fantastiska kostnadsbesparande innovationer. NIBE är ett perfekt exempel på det ekonomiska småländska sinnet! Företaget grundades 1952 av Nils Bernerup, efter en särdeles kall vinter. Under de senaste 60 åren har företaget blivit Sveriges ledande leverantör av värmeprodukter och driver kontinuerligt utvecklingen mot allt mer effektiva uppvärmningslösningar. Tidiga produkter var bland annat varmvattenberedare och tryckkärl. Under 1970-talet kompletterades dessa med elpannor. Senare tillkom värmepumpar och många andra uppvärmningsprodukter som tillgodoser den europeiska marknadens behov. Numera är NIBE en ledande aktör inom uppvärmningslösningar i hela Europa, vilket delvis beror på att våra värmeprodukter är konstruerade för att klara de allra kallaste svenska nätterna. Teorin är: Om de fungerar i Sverige så lär de fungera överallt! NIBE SPLIT 29

30 TRYGGHETSFÖRSÄKRING SVERIGES STÖRSTA LEVERANTÖR AV VÄRMEPRODUKTER NIBE är Sveriges största leverantör av värmeprodukter och erbjuder ett brett produktprogram med lösningar som passar var och ens behov bäst. Antingen det handlar om berg- eller luft/vatten-värmepumpar, villapannor, varmvattenberedare eller andra produkter som hjälper till att skapa och sprida värme. Bergvärmepumpar De här värmepumparna tar upp värme från jord, berggrund eller närliggande vattendrag och är ett utmärkt alternativ för uppvärmning av villor, flerbostadshus och andra större byggnader. Finns med eller utan integrerad varmvattenberedare. Luft/vatten-värmepumpar Dessa pumpar tar upp värme från utomhusluften. Till skillnad från enklare luft/luft-värmepumpar ansluts de till byggnadens värmesystem och kan ge både värme och varmvatten. Villapannor NIBE har pannor för olja, el, pellets och ved. Om du vill känna en frihet inför framtiden, och inte sitta fast i ett enstaka energislag, är kombi na tions pannorna ett klokt alternativ. Du garderar dig mot plötsliga prisförändringar och politiska beslut och kan vid varje givet tillfälle välja det billigaste alternativet. Du kan välja att komplettera din panna med en luft/vatten-värmepump från NIBE för ännu högre besparing. Varmvattenberedare NIBE har i mer än 50 år försörjt svenska folket med varmvatten. Faktum är att det i mer än hälften av de svenska husen står en varmvattenberedare från NIBE. Våra varmvattenberedare ger allt mellan liter varmvatten. Därför vågar vi nästan lova att det finns en NIBE varmvattenberedare som passar just dina behov. Frånluftsvärmepumpar Idealiska för bostadsuppvärmning och varmvatten. Frånluftsvärmepumpar ventilerar byggnaden och återvinner energin i den utgående varmluften och använder den för att värma upp varmvatten eller centralvärmesystem. Trygghetsförsäkrad i tio år När du köper en värmepump från NIBE (ej frånluftsvärmepumpar) ingår sex års trygghetsförsäkring som du kan förlänga till tio år. Försäkringen kompletterar din villaförsäkring och gäller ersättningsbar maskinskada. Läs mer på nibe.se/forsakring. UPP TILL 10 ÅR Frånluftsvärmepumpar Bergvärmepumpar Villapannor Varmvattenberedare Luft/vatten-värmepumpar NÄSTA STEG På kan du läsa mer om våra värmeprodukter. Där hittar du också din närmaste installatör. NIBE SPLIT 30

31 NIBE I EUROPA NIBE är en ledande aktör inom uppvärmningslösningar i hela Europa. Vi har bolag och distributörer i flera länder. EU-direktiv 20/20/20 EU-direktiv 20/20/20 anger obligatoriska mål för EU:s 27 medlemsstater, nämligen att 20% av den förbrukade energin ska komma från förnyelsebara källor år Eftersom NIBEs värmepumpar nu är klassade som förnyelsebara energikällor hjälper du medlemsstaterna att uppnå detta ambitiösa mål genom att installera en värmepump. I många fall ger också lokala eller regionala myndigheter husägare bidrag eller subventioner för att övergå från befintliga värmesystem till förnyelsebara energikällor som värmepumpar. Våra produkter är utvecklade för att använda jorden. Den huvudsakliga energikällan för våra produkter är marken, luften eller vattnet en eller flera av dem finns naturligt över hela Jorden, erbjudna helt gratis av Moder Jord. Vad menar vi med A new generation of heat pumps designed for earth? Våra produkter är användbara i jordens alla hörn Eftersom vi nu erbjuder system som både värmer och kyler, kan en värmepump från NIBE användas var som helst, oavsett var du bor. Våra produkter är utvecklade med jordens bästa för ögonen NIBEs produkter ger mycket liten miljöpåverkan jämfört med andra värmesystem på marknaden idag. De har naturligtvis viss påverkan, som alla tillverkade varor, men vi arbetar kontinuerligt för att minimera den och för att återbetala miljöskulden genom minskade utsläpp. NIBE SPLIT 31

32 KBR SE NIBE SPLIT Denna broschyr är en publikation från NIBE. Alla produktillustrationer, fakta och data bygger på aktuell information vid tidpunkten för publikationens godkännande. NIBE reserverar sig för eventuella fakta- eller tryckfel i denna broschyr. NIBE 2009 Tryck: AM-tryck & reklam Foto: Omslagsfoto: Fotograf Johan Kalén NIBE AB VILLAVÄRME BOX MARKARYD Tel NIBE SPLIT 32
