3 Gratis energi, någon? Titta ut genom fönstret. Vad ser du? Gatan, huset mitt emot, träd, åkrar? Vi på NIBE ser en gratis energikälla luften. Tro det eller ej, men du kan faktiskt använda utomhusluften en av naturens helt kostnadsfria gåvor både för att värma upp och för att kyla ditt hem. Till och med vid temperaturer under 0 C finns det värme i den omgivande luften. När du koncentrerar värme med hjälp av en luft/vatten-värmepump från NIBE kan du få ut så mycket energi att det räcker till såväl vattenradiatorer som golvvärme och varmvatten. Vissa luft/vatten-värmepumpar kan användas som luftkonditioneringsaggregat för att kyla huset under sommaren. Fantastiskt men sant. Vi vet, för vi har redan använt värmepumptekniken i Sverige i mer än 30 år. NIBE LUFT/VATTEN 3

4 VARFÖR VÄLJA EN LUFT/VATTEN-VÄRMEPUMP FRÅN NIBE? NIBE LUFT/VATTEN 4

5 Du sparar pengar Med en luft/vatten-värmepump blir det mycket billigare att värma upp ditt hem och varmvatten. Du kan sänka uppvärmningskostnaden med upp till 75%, även om den exakta siffran påverkas av ett antal faktorer, som var du bor, bostadsytan, vilken NIBEprodukt du väljer och om du använder systemet även för kylning. Den initiala investeringen är relativt liten, eftersom luft/vattenvärmepumpar, till skillnad från bergvärmepumpar, varken kräver borrhål eller slingor i marken. Och investeringen återbetalar sig snabbt, tack vare att NIBEs värmepumpar har ovanligt hög verkningsgrad. Nu när energipriserna stiger hela tiden kommer du sannolikt inte att ångra dig. Faktum är att du kommer att kunna glädja dig åt besparingar från första månaden. Minska CO 2 -utsläppen Ett annat mycket gott skäl att välja en NIBE luft/vatten-värmepump är att dess miljöpåverkan är mycket liten. Genom att installera en luft/vatten-värmepump från NIBE kan du faktiskt halvera bostadens CO 2 -utsläpp. Detta beror främst på att värmepumpen arbetar helt utan förbränningsprocesser den fungerar genom att uppgradera den naturligt förekommande energin i utomhusluften för att värma upp bostad och tappvarmvatten. Det ger mycket lägre CO 2 -utsläpp än något traditionellt bränslebaserat uppvärmningssystem och är orsaken till att NIBE luft/ vatten-värmepumpar är klassade som förnyelsebara energikällor. Kg CO2 -utsläpp per kwh värmeenergi 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,0 CO2 -utsläpp för olika värmesystem Direktel Gas Olja Värmepump Var du 0,250än bor kan du installera en luft/vatten-värmepump och få uppvärmning och tappvarmvatten effektivt, säkert och problemfritt till en 0,200 bråkdel av kostnaden för alternativa metoder och en bråkdel av miljöpåverkan. H eat cost in per kw h 0,150 0,100 Running cost for various heating systems Hur klarar NIBEs luft/vatten-värmepumpar jämförelsen med traditionella värmepannor? 0,050 Enkelt uttryckt ger de tre gånger högre energiutbyte. Med konventionella olje- eller gaspannor får man ut mindre än 1 kwh 0,000 Low High Low värmeenergi electricity för varje cost electricity kwh cost tillförd energi. Med en electricity luft/vattenvärmepump från NIBE får man ut i genomsnitt 3 kwh värme- cost energi för varje kwh tillförd elenergi. Slutsatsen är uppenbar en värmepump är det absolut bästa sättet att få låga kostnader för uppvärmning och varmvatten. Direct Electric Direct Electric Gas boiler Oil boiler Heat pump Heat pump High electricity cost Tänk på I Europa byggs ungefär en miljon nya hus varje år. Om värmepumpar installerades i alla dessa skulle vi släppa ut mer än ton CO 2 mindre per år. Det motsvarar ungefär en miljon bilar! Kostnad per kwh i kronor 2,50 2,00 1,50 1,0 0,50 Driftkostnader för olika värmesystem 0,00 Direktel Gas Olja Värmepump NIBE LUFT/VATTEN 5

6 Hur får man värme från kall luft? Värmepumptekniken bygger faktiskt på en mycket enkel, välkänd princip. Värmepumpar fungerar på liknande sätt som vanliga kylskåp, fast omvänt. Huvudkomponenterna i en värmepump är kompressor, expansionsventil och två värmeväxlare (förångare och kondensor). En fläkt för in utomhusluft i värmepumpen, där den kommer till förångaren. Förångaren ingår i ett slutet system som innehåller ett köldmedium som förgasas vid mycket låg temperatur. När utomhusluften når förångaren förgasas köldmediet. En kompressor ger sedan gasen så hög temperatur att kondensorn kan överföra värme till husets värmesystem. Samtidigt återgår köldmediet till vätskeform, klart att än en gång ta upp värme och förångas. Den elektriska energin för att driva denna process, jämfört med den värmeenergi som överförs till huset, har en ungefärlig årsfaktor på 3. Detta innebär att vid en årlig förbrukning av cirka kw för värme och tappvarmvattenproduktion behövs endast cirka kwh efter installation av värmepump. Besparingens storlek beror på vilket klimatområde du bor i, och om ditt värmesystem kräver höga eller låga temperaturer. 45 C 55 C Condenser 80 C Kondensor Expansionsventil valve Compressor Kompressor Vär Köl Ute Dimensionering av varje enskilt fall ska ske för bästa funktion och besparing. 0 C Evaporator Förångare 5 C H -3 C 2 C I Värmebärare Köldmedium Köldbärare Uteluft 45 C 55 C NIBE LUFT/VATTEN 6 G E Condenser 80 C

7 Fler goda skäl att installera en luft/vatten-värmepump från NIBE NIBE luft/vatten-värmepumpar är lätta att installera, använda och underhålla. De kan installeras på praktiskt taget all slags mark. De kan kombineras med ett antal olika energikällor, beroende på tillgänglighet och pris. Idealiska för golvvärme och vattenradiatorer, och vissa modeller har dessutom kylfunktion. De behöver inte naturgastillförsel, ventilation eller skorsten. NIBE luft/vatten-värmepumpar ger ren och diskret uppvärmning. De är byggda för att hålla, så du kan slappna av och njuta av kostnadseffektiv, problemfri uppvärmning under många år. NIBE LUFT/VATTEN 7

8 NIBE LUFT/VATTEN 8 PRESENTATION AV NIBE LUFT/VATTEN-VÄRMEPUMPAR

9 NIBE LUFT/VATTEN 9

10 Välj ditt värmepumpsystem här När du väljer värmepump finns det flera aktorer som måste övervägas. Bostadens storlek, befintligt värmesystem, bostadens energibehov och det lokala klimatet påverkar beslutet. Be din lokala NIBEinstallatör göra en energiberäkning och inspektera ditt befintliga värmesystem. NIBE F2030 NIBE F2030 är en luft/vatten-värmepump, speciellt framtagen för nordiskt klimat. F2030 utnyttjar utomhusluften vilket gör att varken borrhål eller slingor i marken behövs. F2030 är avsedd att dockas till vattenburna värmesystem. Produkt NIBE F NIBE F Husets värmebehov 5 9 kw 8 12 kw Effektiv scrollkompressor som kan arbeta ner till -25 C. Kompressorn har EVI-teknik, vilket innebär förbättrad prestanda vid både kall respektive varm väderlek. Hög framledningstemperatur: max 65 C ner till -10 C. (-25/63 C). Automatisk kapacitetsreglering av fläkt (2-steg) och kompressor. Inbyggt kondensvattentråg som förhindrar isbildning tillsammans med tillbehöret kondensvattenrör KVR 10. Inbyggd intelligent styrning för optimal kontroll av värmepumpen. På en startsignal från NIBE innemodul eller termostat startas F2030. Material med lång livslängd och stor tålighet mot nordiska utomhusförhållanden. NIBE F2030 Max. temperatur framledning 65 C Arbetsområde, utomhustemperatur -25 till 40 C Höjd (inkl. fötter) 1134 mm Bredd 1260 mm Djup 570 mm Vikt 160/165 kg Modeller Volt 400 V~ 3-fas NIBE F NIBE F NIBE LUFT/VATTEN 10

11 NIBE F2040 NIBE F2040 är en luft/vatten-värmepump, speciellt framtagen för nordiskt klimat. F2040 utnyttjar utomhusluften vilket gör att varken borrhål eller slingor i marken behövs. F2040 är avsedd att dockas till vattenburna värmesystem. Optimal årsvärmefaktor tack vare den inverterstyrda kompressorn. Inbyggd aktiv kylfunktion. Inbyggt kondensvattentråg som förhindrar isbildning tillsammans med tillbehöret kondensvattenrör KVR 10. Material med lång livslängd och stor tålighet mot nordiska utomhusförhållanden. Optimerade driftskostnader. Kompressorns varvtal anpassas efter rådande behov. Produkt NIBE F NIBE F NIBE F Husets värmebehov 5 9 kw 8 12 kw kw NIBE F2040 Max. temperatur framledning 58 C Köldmediemängd (R410A) 2.55/2.9/4.0 kg Höjd (inkl. fötter) 900/995/1450 mm Bredd 1025/1145/1145 mm Djup 420/450/450 mm Vikt 90/105/135 kg Modeller Volt 230 V~ 1-fas NIBE F NIBE F NIBE F NIBE F2300 NIBE F2300 är en ny generation luft/vatten-värmepump för större bostäder och fastigheter, speciellt framtagen för nordiskt klimat. F2300 är avsedd att dockas till vattenburna värmesystem. Effektiv scrollkompressor som kan arbeta ner till -25 C. Kompressorn har EVI-teknik, vilket innebär förbättrad prestanda vid både kall respektive varm väderlek. Hög framledningstemperatur: max 65 C ner till -10 C. (-25/63 C). Automatisk kapacitetsreglering av fläkt (2-steg) och kompressor. Inbyggt kondensvattentråg som förhindrar isbildning tillsammans med tillbehöret kondensvattenrör KVR 10. Inbyggd intelligent styrning för optimal kontroll av värmepumpen. På en startsignal från NIBE innemodul eller termostat startas F2300. Material med lång livslängd och stor tålighet mot nordiska utomhusförhållanden. Produkt NIBE F NIBE F Husets värmebehov kw kw NIBE F2300 Max. temperatur framledning 65 C Arbetsområde, utomhustemperatur -25 C till 40 C Höjd (inkl. fötter) 1385 mm Bredd 1455 mm Djup 620 mm Vikt 225/230 kg Modeller Volt 400 V~ 3-fas NIBE F NIBE F NIBE LUFT/VATTEN 11

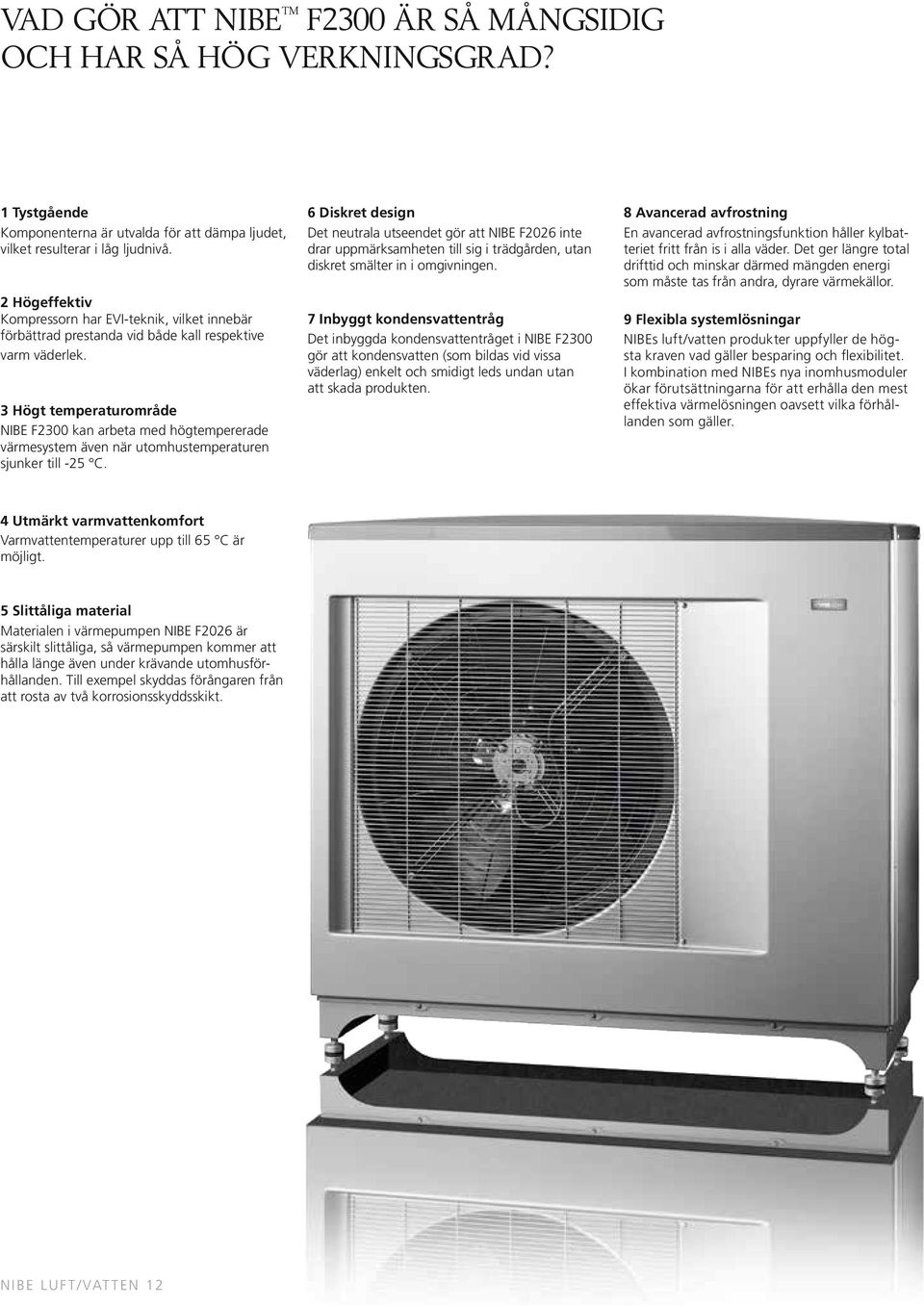

12 Vad gör att NIBE F2300 är så mångsidig och Har så hög verkningsgrad? 1 Tystgående Komponenterna är utvalda för att dämpa ljudet, vilket resulterar i låg ljudnivå. 2 Högeffektiv Kompressorn har EVI-teknik, vilket innebär förbättrad prestanda vid både kall respektive varm väderlek. 3 Högt temperaturområde NIBE F2300 kan arbeta med högtempererade värmesystem även när utomhustemperaturen sjunker till -25 C. 6 Diskret design Det neutrala utseendet gör att NIBE F2026 inte drar uppmärksamheten till sig i trädgården, utan diskret smälter in i omgivningen. 7 Inbyggt kondensvattentråg Det inbyggda kondensvattentråget i NIBE F2300 gör att kondensvatten (som bildas vid vissa väderlag) enkelt och smidigt leds undan utan att skada produkten. 8 Avancerad avfrostning En avancerad avfrostningsfunktion håller kylbatteriet fritt från is i alla väder. Det ger längre total drifttid och minskar därmed mängden energi som måste tas från andra, dyrare värmekällor. 9 Flexibla systemlösningar NIBEs luft/vatten produkter uppfyller de högsta kraven vad gäller besparing och flexibilitet. I kombination med NIBEs nya inomhusmoduler ökar förutsättningarna för att erhålla den mest effektiva värmelösningen oavsett vilka förhållanden som gäller. 4 Utmärkt varmvattenkomfort Varmvattentemperaturer upp till 65 C är möjligt. 5 Slittåliga material Materialen i värmepumpen NIBE F2026 är särskilt slittåliga, så värmepumpen kommer att hålla länge även under krävande utomhusförhållanden. Till exempel skyddas förångaren från att rosta av två korrosionsskyddsskikt. NIBE LUFT/VATTEN 12

13 NIBE Uplink Frihet - var du vill, när du vill Den grundläggande principen bakom bergvärme är mycket enkel, men vi på NIBE har utvecklat tekniken över åren och tagit fram allt mer sofistikerade och avancerade produkter. Nu har vi gått ännu ett steg längre. Håll dig uppdaterad NIBE Uplink håller reda på vilken mjukvara som passar din anläggning och låter dig ladda hem och uppgradera till den senaste versionen. Med NIBE Uplink och internet får du en snabb överblick och aktuell status på värmen och värmepumpen i din fastighet. Du får ett överskådligt och bra underlag där du kan följa och styra värmen och varmvattenkomforten. Vid en eventuell driftstörning får du dessutom ett larm direkt i mejlen, vilket ger möjlighet till snabba motåtgärder. Med NIBE Uplink kan du styra komforten i din fastighet var du vill och när du vill. Det kallar vi NIBE frihet. NIBE LUFT/VATTEN 13

14 FLEXIBLA system med värmepumparna NIBE F2030/ F2040/ F2300 NIBE erbjuder ett av marknadens bredaste program för uteluftvärmepumpar utvecklade för att tåla det tuffa nordiska klimatet. NIBEs luft/ vatten-produkter uppfyller de högsta kraven vad gäller besparing och flexibilitet. I kombination med NIBEs nya inomhusmoduler ökar förutsättningarna för att erhålla den mest effektiva värmelösningen oavsett vilka förhållanden som gäller. NIBE VVM 310/VVM 500 system Utomhusmodul Inomhusmodul NIBE F NIBE VVM 310/VVM 500 NIBE F NIBE VVM 310/VVM 500 NIBE F NIBE VVM 310/VVM 500 NIBE F NIBE VVM 310/VVM 500 NIBE F NIBE VVM 310/VVM 500 *NIBE F NIBE VVM 500 *NIBE F NIBE VVM 500 Flexibel allt-i-ett inomhusmodul NIBE VVM 310/500 NIBE VVM 310/VVM 500 är en flexibel inomhusmodul och bildar tillsammans med NIBEs luft/vatten-utomhusmoduler ett komplett system för att tillgodose byggnadens behov av värme och varmvatten. VVM 310/VVM 500 kan ta emot energi från flera olika alternativ, exempelvis från uteluftsvärmepumparna F2030, F2040, F2300*. Det är också möjligt att komplettera med energi från befintlig panna istället för att använda den interna el-patronen. En ny generation styrenhet med färgdisplay och flera nya funktioner. Enkel anslutning och kontroll av extern värmekälla (gas/olja/ ved). Stegstyrd tillsats med elpatron. Inbyggd bufferttank för värmesystem. Varmvattenslinga i rostfritt stål. NIBE VVM 320 system Utomhusmodul Inomhusmodul NIBE F NIBE VVM 320 NIBE F NIBE VVM 320 NIBE F NIBE VVM 320 NIBE F NIBE VVM 320 Komplett allt-i-ett inomhusmodul NIBE VVM 320 NIBE VVM 320 är en inomhusmodul och bildar tillsammans med NIBEs luft/vatten-utomhusmoduler ett komplett system för att tillgodose byggnadens behov av värme och varmvatten. VVM 320 kan dockas mot NIBEs nya generation av uteluftsvärmepumpar, F2030 och F2040. Extra bufferttank för värmesystemet behövs inte eftersom VVM 320 har full kontroll över värmepump och värmesystem. Ny styrning med färgdisplay och USB-port. Installationshjälp med steg-för-steg guide genom uppstartsprocessen. Automatisk inställning av flöde över värmepump och värmesystem. NIBE LUFT/VATTEN 14

15 NIBE SMO 20/40 system Utomhusmodul Inomhusmodul NIBE F NIBE SMO 20/40 NIBE F NIBE SMO 20/40 NIBE F NIBE SMO 20/40 NIBE F NIBE SMO 20/40 NIBE F NIBE SMO 20/40 NIBE F NIBE SMO 20/40 NIBE F NIBE SMO 20/40 Valfrihet med NIBE SMO 20/40 avancerad styrmodul NIBE SMO 20/40 är en avancerad styrmodul som möjliggör en mängd olika installationsalternativ. I kombination med en NIBE luft/vattenvärmepump kan du skapa ett anpassat system efter rådande förhållande. SMO 20 - Styr värme och varmvattenproduktion - Kan styra en elpanna i tre effektsteg, före eller efter växelventil - Kontrollerar varvtalsstyrd laddpump - finns som tillbehör SMO 40 - Styr värme och varmvattenproduktion - Hanterar både shunt- och stegstyrd tillsats - Kontrollerar varvtalsstyrd laddpump - finns som tillbehör - Möjliggör styrning av upp till åtta NIBE luft/vattenvärmepumpar - Stödjer en mängd olika tillbehör Befintlig panna Utomhusmodul NIBE F NIBE F NIBE F NIBE F För användning med befintlig panna NIBE F2030/ F2300 är en intelligent värmepump som kan samverka med praktiskt taget alla befintliga värmesystem, som ved-, olje- eller gaspanna. Om du har vedpanna kopplas NIBE F2030/ F2300 till ackumulatortanken där varmvattenberedaren finns. När vedpannan inte används startas värmepumpen automatiskt och utgör en ekonomisk värmekälla. Värmepumpen styrs av en termostat i ackumulatortanken. Om du har olje- eller gaspanna ansluts värmepumpen till värmekretsen strax före pannan och tillför värme till uppvärmningen av bostaden, men inte till uppvärmning av varmvatten. NIBE F2030/ F2300 styrs av en rumstermostat (tillbehör). Båda dessa installationer använder befintlig utrustning, vilket håller nere installationskostnaden. Kombinerade system av den här typen kan dock ge energibesparing på högst 50%. NIBE LUFT/VATTEN 15

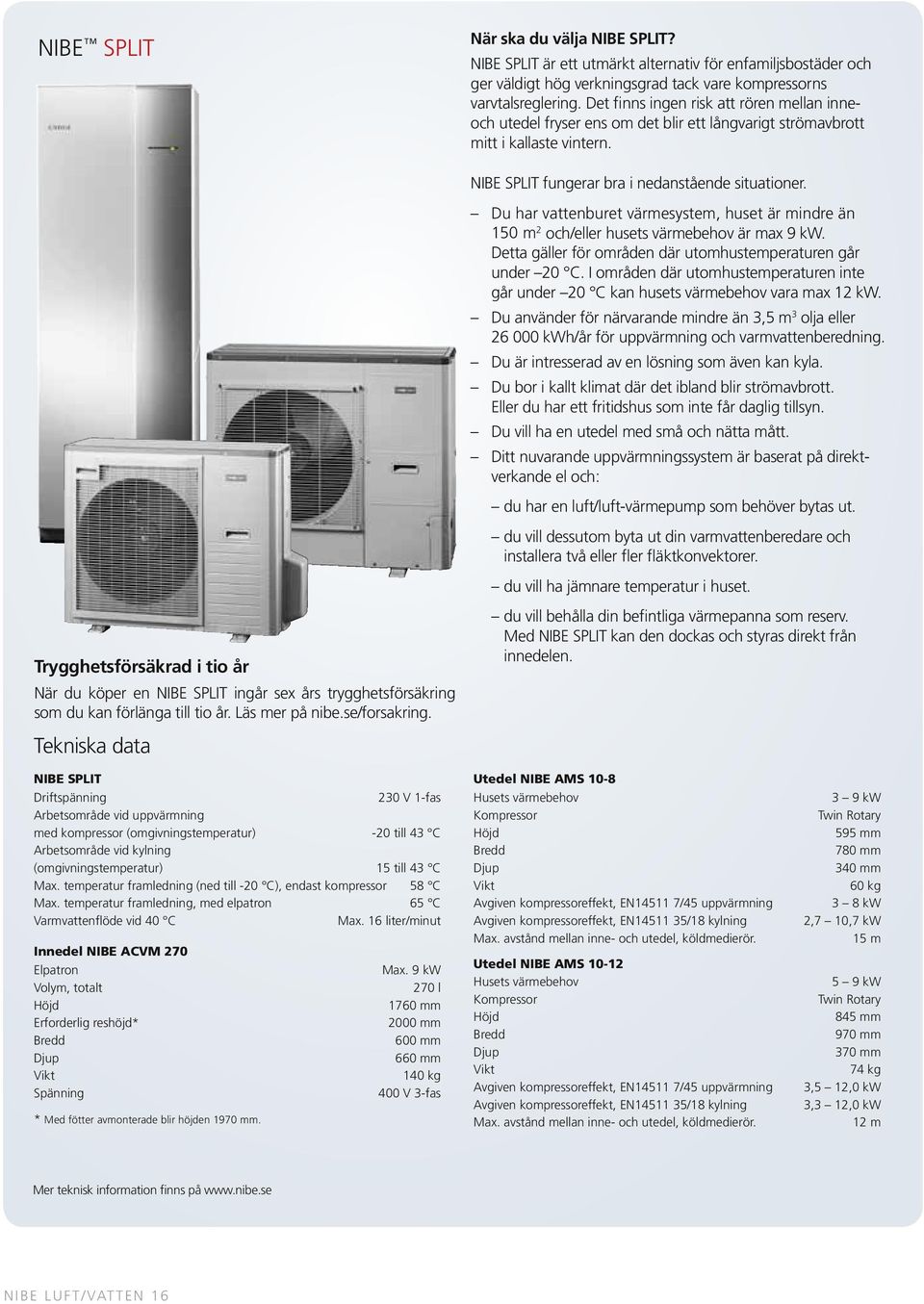

16 NIBE SPLIT När ska du välja NIBE SPLIT? NIBE SPLIT är ett utmärkt alternativ för enfamiljsbostäder och ger väldigt hög verkningsgrad tack vare kompressorns varvtalsreglering. Det finns ingen risk att rören mellan inneoch utedel fryser ens om det blir ett långvarigt strömavbrott mitt i kallaste vintern. NIBE Split fungerar bra i nedanstående situationer. Trygghetsförsäkrad i tio år När du köper en NIBE SPLIT ingår sex års trygghetsförsäkring som du kan förlänga till tio år. Läs mer på nibe.se/forsakring. Tekniska data Du har vattenburet värmesystem, huset är mindre än 150 m 2 och/eller husets värmebehov är max 9 kw. Detta gäller för områden där utomhustemperaturen går under 20 C. I områden där utomhustemperaturen inte går under 20 C kan husets värmebehov vara max 12 kw. Du använder för närvarande mindre än 3,5 m 3 olja eller kwh/år för uppvärmning och varmvattenberedning. Du är intresserad av en lösning som även kan kyla. Du bor i kallt klimat där det ibland blir strömavbrott. Eller du har ett fritidshus som inte får daglig tillsyn. Du vill ha en utedel med små och nätta mått. Ditt nuvarande uppvärmningssystem är baserat på direktverkande el och: du har en luft/luft-värmepump som behöver bytas ut. du vill dessutom byta ut din varmvattenberedare och installera två eller fler fläktkonvektorer. du vill ha jämnare temperatur i huset. du vill behålla din befintliga värmepanna som reserv. Med NIBE SPLIT kan den dockas och styras direkt från innedelen. NIBE SPLIT Driftspänning 230 V 1-fas Arbetsområde vid uppvärmning med kompressor (omgivningstemperatur) -20 till 43 C Arbetsområde vid kylning (omgivningstemperatur) 15 till 43 C Max. temperatur framledning (ned till -20 C), endast kompressor 58 C Max. temperatur framledning, med elpatron 65 C Varmvattenflöde vid 40 C Max. 16 liter/minut Innedel NIBE ACVM 270 Elpatron Volym, totalt Höjd Erforderlig reshöjd* Bredd Djup Vikt Spänning * Med fötter avmonterade blir höjden 1970 mm. Max. 9 kw 270 l 1760 mm 2000 mm 600 mm 660 mm 140 kg 400 V 3-fas Utedel NIBE AMS 10-8 Husets värmebehov Kompressor Höjd Bredd Djup Vikt Avgiven kompressoreffekt, EN /45 uppvärmning Avgiven kompressoreffekt, EN /18 kylning Max. avstånd mellan inne- och utedel, köldmedierör. Utedel NIBE AMS Husets värmebehov Kompressor Höjd Bredd Djup Vikt Avgiven kompressoreffekt, EN /45 uppvärmning Avgiven kompressoreffekt, EN /18 kylning Max. avstånd mellan inne- och utedel, köldmedierör. 3 9 kw Twin Rotary 595 mm 780 mm 340 mm 60 kg 3 8 kw 2,7 10,7 kw 15 m 5 9 kw Twin Rotary 845 mm 970 mm 370 mm 74 kg 3,5 12,0 kw 3,3 12,0 kw 12 m Mer teknisk information finns på NIBE LUFT/VATTEN 16

17 REFERENSHUS MED NIBE SPLIT GAsräkningarna försvann i Svedala FAKTA Namn Bert Åkerberg Ort Hus Uppvärmning Svedala Villa, 1-plan, 140 kvm + 40 kvm garage NIBE SPLIT, innedelen placerad i garage. Bert Åkerberg är en av många skåningar som haft sin villa inkopplad på det naturgasnät som drogs i landskapet på 80-talet. Då ansågs detta vara en ren energi, med mindre utsläpp än den enda konkurrenten olja. Och dessutom med ett lägre pris. Men nu är det andra tider. Min gaspanna hade sett sina bästa dagar, berättar Bert som till vardags är brandmästare i Svedala. Och med de priser som det nu är på gas, så kändes det inte så lockande att fortsätta. Även om de nya pannorna är effektivare. Dessutom blir man bunden till en enda gasleverantör och sitter så att säga fast. Att det skulle bli värmepump stod ganska snart klart. Och eftersom Bert inte var så förtjust i tanken på att ha borrande eller grävande maskiner i trädgården så gick tankarna mot en luft/vatten-värmepump. Jag hade ju redan hela det vattenburna systemet. Efter att ha tittat på ett antal olika lösningar så fastnade Bert för en lite annorlunda produkt: NIBE SPLIT. NIBE SPLIT är ofta perfekt i Skåne och andra delar av landet där klimatet är lite mildare, säger Thore Gustavsson på Rörman som gjorde installationen. Den har inte lika stor kapacitet som till exempel NIBE F2026, men den har mycket hög verkningsgrad. Berts välisolerade hus på ca 140 kvadratmeter, plus 40 kvadratmeter integrerat garage, i Skåne var perfekt för NIBE SPLIT. Begränsningen i NIBE SPLIT utgörs av tillskottseffekten. Alltså hur mycket elvärme som den kan sätta till när det blir riktigt kallt (under -20 ). I NIBE SPLIT är detta en elpatron på 9 kw. Vet man att man klarar av att värma sitt hus med 9 kw om temperaturen går under -20, så är NIBE SPLIT en mycket ekonomisk lösning. Och det gäller faktiskt de flesta hus i storleksordningen 180 kvadratmeter i Skåne. Hemligheten är att NIBE SPLIT har varvtalsstyrd kompressor. Istället för att kompressorn går på eller av, så varvas den upp till att ge så mycket effekt som behövs. Det betyder att även förbrukningen varierar, och det ger en mycket hög verkningsgrad. En besparing på ca 70% jämfört med traditionell uppvärmning är normalt. Bert vill dock gå ännu längre. Jag har haft värmepumpen i drygt ett år nu, berättar han. Och jag måste säga att jag knappt märkt att elräkningen gått upp. Däremot har gasräkningen försvunnit besparingstabell med NIBE SPLIT Villa uppvärmd med NIBE SPLIT luft/vatten-värmepump (Hushållsel tillkommer med ca kwh/år) NIBE SPLIT NIBE AMS 10-8 NIBE AMS Nuvarande totalbehov olja (m 3 /år) 1,5 2 2,5 3 3,5 Alt. motsvarande totalbehov el (kwh/år) Besparing (kwh/år)* *Angivna värden är endast grova riktvärden. För korrekt dimensionering, rådgör alltid med din installatör. NIBE LUFT/VATTEN 17

18 NIBE SPLIT NIBE SPLIT är en driftklar Plug and Play -enhet för värme, varmvatten och kyla. Systemet är enkelt att installera och hantera och har diskret, tidlös design. Fungerar effektivt när det är som kallast... Många värmepumpar slutar fungera precis när man behöver dem som bäst, men NIBE SPLIT har ovanligt brett driftområde. Den kan generera varmvatten till uppvärmning upp till 58 C (65 C med elpatron) och arbetar utan problem även när utomhustemperaturen faller till -20 C. I de fall då värmepumpen inte kan generera tillräckligt mycket värme för att uppfylla hushållets värmebehov, aktiverar styrenheten den inbyggda elpatronen eller kompletterande värmekälla, som solenergi, gas eller ved.... och när det är som varmast Den som har en NIBE SPLIT värmepump kan också välja att använda den för att ge kyla när det blir för varmt. I bostäder med vattenradiatorer eller golvvärme åstadkoms detta genom att man lägger till fläktkonvektorer. Till skillnad från traditionella kylsystem, som stannar och startar utifrån termostatsignaler, ger NIBE SPLIT kyla utgående från hushållets behov, och sprider behaglig temperatur jämnt i bostaden. Nedan har vi lyft fram några av de nyckelfunktioner som ger NIBE SPLIT så hög prestanda och verkningsgrad. 1 Varvtalsstyrd Twin Rotarykompressor Små förluster värmeförsörjningen anpassas till behovet Kompressorn kan arbeta med 30 till 100% av full kapacitet. Varvtalsstyrningen anpassar automatiskt varvtalet till hushållets energibehov. Den är konstruerad för att fungera effektivt även vid låg utomhustemperatur, när huset har störst behov av värme. 2 Kompressorstyrning Hög verkningsgrad vid låg omgivningstemperatur Kompressorn styrs så att den har hög verkningsgrad även vid låg utetemperatur. 6 Låg startström Förhindrar att andra elektroniska enheter störs NIBE SPLIT har varvtalsstyrd kompressor med låg startström. Eftersom den startar långsamt och gradvis varvar upp till erforderlig kapacitet stör systemet inte andra elektroniska anordningar i byggnaden. 7 Fläkt (motor och blad) Sparar energi Fläkten drivs av en energisnål motor med variabelt varvtal, så att bara erforderlig luftmängd används. Bladen är speciellt konstruerade för att flytta största möjliga luftmängd med minsta möjliga ljudnivå. 3 Expansionsventil Bättre precision i köldmedie-kretsen Expansionsventilen i NIBE SPLIT valdes för sin precision. Resultatet är hög verkningsgrad och noggrann kapacitetsstyrning för både kyla och värme Höljets ytbeläggning Snyggt och hållbart Utedelen har två lager epoxilack, vilket ger snyggt och bestående utseende. 5 Flänsförsedd förångare Hög prestanda och lång livslängd Flänsarna tar upp eller avger energi från och till omgivande luft vid uppvärmning respektive kylning. En polymerbeläggning ger god beständighet och den speciella ytan ger bättre värmeöverföring till och från luften Utedel NIBE AMS NIBE LUFT/VATTEN 18

19 Manöverpanel Enkel manövrering Det användarvänliga gränssnittet styr både inne- och utedelen så att alla kan dra nytta av alla fördelar med NIBE SPLIT-systemet. Nämligen en installation med unikt hög verkningsgrad, vilken anpassar uteffekten till hushållets varierande behov. 9 Cirkulationspump Enkelt system för uppvärmning vid behov Pumpen drivs av en energisnål DC-motor med variabelt varvtal, så att bara erforderlig vattenmängd cirkuleras Isoleringen Håller kvar värme och förhindrar droppande Energiförluster begränsas av ett tätt isoleringsskikt på komponenterna. Detta skikt förhindrar också kondensation på ledningar och droppande i kylläge. Isolering av vattentanken minimerar värmeförlusten och sparar pengar. 11 Integrerad värmeväxlare varmvatten när du behöver det Värmeväxlaren är integrerad i värmetanken, den är korrosionsresistent och ytan är behandlad för bättre värmeöverföring. Det ger större kapacitet och bättre tillförlitlighet Styrsystem Hanterar energianvändningen i bostaden Styrsystemet känner av husets behov och anpassar sig efter det. Det övervakar och styr utedelens kompressorvarvtal, fläktvarvtal och avfrostning. Resultatet blir dynamisk och variabel temperatur och tillförsel av värme/kyla. Innedel NIBE ACVM 270 NIBE LUFT/VATTEN 19

20 NIBE SPLIT installerad i din bostad Tre funktioner VÄRME/KYLA/VARMVATTEN NIBE SPLIT ett enda system som klarar alla behov av värme, kyla och varmvatten. Innedel Enkel, prydligt förpackad modul NIBE har använt avancerad teknik för att skapa en komplett systemkonstruktion. Den nätta innedelen passar i ett utrymme på 60 x 66 x 180 cm. Elinstallation Bidrar till att göra installationen enkel Utedelen behöver ingen separat elanslutning. Den är kopplad till innedelen, som i sin tur ansluts till elnätet. Utedelen Kompakt med litet utrymmesbehov Utedelen är marknadens minsta, med tilltalande, tidlös design. Köldmedium i ledningar Ingen frysrisk Utomhusledningarna fryser inte ens vid låg utomhustemperatur, eftersom de är fyllda med köldmedium i stället för vatten. Flexibel placering Välj en diskret placering Utedelen kan placeras var som helst upp till 12 (AMS 10-12) och 15 (AMS 10-8) meters köldmedierörlängd från innedelen, så du är fri att välja den lämpligaste placeringen. Det finns möjlighet att placera utedelen upp till 30 meter från innedelen men då krävs extra påfyllning av köldmedie. Utedelen är förfylld med köldmedium Enkel installation och miljövänlig Utedelen är förfylld med köldmedium till hela systemet. Köldmediet har liten miljöpåverkan och skadar inte ozonskiktet. Placering av värmepump Det finns två installationsmöjligheter Välj mellan väggmontering eller fristående på marken med NIBEs stativ (tillbehör). NIBE LUFT/VATTEN 20

21 Flexibel inomhusinstallation Växla funktion efter årstid NIBE SPLIT kan användas för både värme och kyla. Vattenburen värmedistribution sker med radiatorer eller golvvärmesystem. Kyla sker med separata fläktkonvektorer. Kompatibilitet Kopplas enkelt samman med andra energikällor Om du vill använda ytterligare en energikälla kan NIBE SPLIT anslutas till exempelvis solvärmepanel eller befintlig värmepanna. Grön energianslutning Emissionsfri VÄRME och kyla Om du kompletterar energin från NIBE SPLIT värmepump med en alternativ energikälla, som solenergi, får du ett system som är nästan emissionsfritt. NIBE LUFT/VATTEN 21
