VITTRA I TIDEN Bilaga 4(4)

Transkript

1 RAMPROGRAM SYMBOLMÖBLER SYMBOLMÖBLER VITTRA I TIDEN Bilaga 4(4)

2 SYMBOLMÖBLER VITTRA I TIDEN Ramprogrammet innehåller delarna: 1. Inredningskoncept 2. Material, kulörer & ytskikt 3. Produkter 4. Symbolmöbler Generellt: Vid förfrågan av symbolmöbler ska ritningar gås igenom och anpassas för den specifika skolan. Hänsyn till mått och kulörer ska anpassas till varje skola. Utföres av arkitekt.

3 SYMBOLMÖBLER VITTRA I TIDEN INNEHÅLL Stugan Gruppsittning 6sits (Exempel från Vittra Sollentuna) Gruppsittning 4sits (Exempel från Vittra Sollentuna) Ritning Gruppsittning 6sits och 4sits (Exempel från Vittra Sollentuna) Enskild koncentration 2sits (Exempel från Vittra Sollentuna) Ritning Enskild koncentration 2sits (Exempel från Vittra Sollentuna) Koncentrationsnisch (Utvecklas vid beställning från Vittra) Trädet Trädet Small anslagsyta (Exempel från Vittra Sjöstaden) Ritning Trädet Small (Exempel från Vittra Sjöstaden) Trädet Medium infodisk (Utvecklas vid beställning från Vittra) Trädet Large samlingsplats (Utvecklas vid beställning från Vittra) Infotek Infotek (Exempel från Vittra Sjöstaden) Infotek Ritning (Exempel från Vittra Sjöstaden) Infoteksmodul (Utvecklas vid beställning från Vittra) Studiebord Studiebord (Utvecklas vid beställning från Vittra) Interaktiva bordet Interaktiva bordet (Utvecklas vid beställning från Vittra) Utställningsmöbeln Utställningsmöbeln (Utvecklas vid beställning från Vittra) Berget/ Kojan Berget/ Kojan (Utvecklas vid beställning från Vittra)

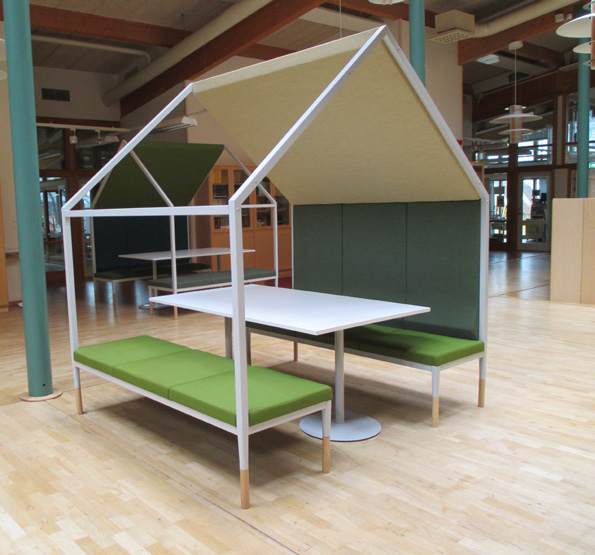

4 SYMBOLMÖBEL STUGAN Gruppsittning 6 pl. UTFÖRANDE/ MATERIAL A. (Tak) Canvas 414 Stuga Grupp 6 pl. Johansson Design Symbolmöbel i form av en stuga och utformad för att vara ett rum i rummet. Stugan är en plats för arbete eller studier i mindre grupp, för labbarbete eller gemensamt arbete och främjar interaktion och grupprocesser. Enheten består av klädda och stoppade skivor. Varje enskild skiva är enhetligt klädd med resp. textil och kan varieras i komposition och lämna vissa av stugans ytor öppna resp. stängda. Symbolmöbeln bygger på en utveckling av serien Reform från Johanson Design. B. (Tak) Canvas 954 A C. (Sits) Canvas 974 C Enligt ritning: I B B Ca : (Senab) D. (Tak) Canvas 614 E. (Sida/ Rygg) Canvas 654 F. (Sida/ Rygg) Canvas 984 Inspirationsbild Referensbild Vittra Sollentuna

5 SYMBOLMÖBEL STUGAN Gruppsittning 4 pl. UTFÖRANDE/ MATERIAL A. (Tak) Canvas 414 Stuga Grupp 4 pl. Johansson Design Symbolmöbel i form av en stuga och utformad för att vara ett rum i rummet. Stugan är en plats för arbete eller studier i mindre grupp, för labbarbete eller gemensamt arbete och främjar interaktion och grupprocesser. Enheten består av klädda och stoppade skivor. Varje enskild skiva är enhetligt klädd med resp. textil och kan varieras i komposition och lämna vissa av stugans ytor öppna resp. stängda. Symbolmöbeln bygger på en utveckling av serien Reform från Johanson Design. B. (Tak) Canvas 954 A C. (Sits) Canvas 974 C Enligt ritning: I B B Ca : (Senab) D. (Tak) Canvas 614 E. (Sida/ Rygg) Canvas 654 F. (Sida/ Rygg) Canvas 984 Inspirationsbild Referensbild Vittra Sollentuna

6 SYMBOLMÖBEL STUGAN Gruppsittning ritning (Obs! Ritning är ej skalenlig)

7 SYMBOLMÖBEL STUGAN Enskild koncentration Läseplats 2 pl. UTFÖRANDE/ MATERIAL Stugan Enskild koncentration Johansson Design A. (Tak) Canvas 414 Symbolmöbel som är en variant av stugan och utformad likt en soffa. Det är en läseplats och ett hörn att krypa upp i. Symbolmöbeln ett rum i rummet som främjar avskildhet, koncentration eller studier. Enheten består av klädda och stoppade skivor. Varje enskild skiva är enhetligt klädd med resp. textil och kan varieras i komposition. Symbolmöbeln bygger på en utveckling av serien Reform från Johanson Design. Enligt ritning: I C A C B. (Tak) Canvas 954 C. (Sits) Canvas 974 Ca : (Senab) B D. (Tak) Canvas 614 E. (Sida/ Rygg) Canvas 654 F. (Sida/ Rygg) Canvas 984 Inspirationsbild Referensbild Vittra Sollentuna

8 SYMBOLMÖBEL STUGAN Enskild koncentration ritning (Obs! Ritning är ej skalenlig)

9 SYMBOLMÖBEL STUDIENISCHER Enskild koncentration och studieplats Studienischer Utvecklas vid beställning från Vittra. SKISS PÅ UTVECKLING AV PRODUKT Tengbom har gjort en första skiss som visas som illustrationer och anknyter till symbolmöbeln Stugan. Symbolmöbeln främjar enskild koncentration och studier. Nischen är utrustad med med skrivskiva. Enheten kan placeras enskilt eller i grupp. Enheten består av klädda och stoppade skivor. Skissförslaget bygger på en utveckling av serien Reform från Johansson Design. Illustration skiss på enskild symbolmöbel Illustration skiss på symbolmöbler i grupp Referensbild från tidigare utförande Vittra Södermalm

10 SYMBOLMÖBEL INFOTEK Fristående platsbyggd enhet UTFÖRANDE/ MATERIAL Infotek Utvecklas vid beställning från Vittra och anpassas till varje projekt. RAL kulör hyllor och infopoint 6001 Hyllsystem Slimline : BCI Symbolmöbel som fyller behovet av ett skolbibliotek och rymmer böcker, tidskrifter, filmer samt datorer och en eventuell sökstation. Bör vara låsbart. Infoteket bygger på ett koncept med en platsbyggd, fristående enhet i lokalen. Infoteket anpassas efter lokal men har i största möjliga mån ett konsekvent val av material, kulörer och produkter. Infoteket placeras ofta i elevhall. Väggkulör infotek NCS S 5040G10Y Halvmatt väggfärg. (Glansvärde 20) Varierar beroende på projekt. Övrigt Kulör på foliering av glasparti är under utredning. (Observera att tillverkningsitning av infotek utformas efter projekt. Bifogad ritning är ej fullständig). Matta infotek Uppskattas till varje projekt. Ca pris för Infotek i Vittra Sjöstaden : (Senab) Bas Heltäckande Odina : Ogeborg Kulör 5688 (Gråbrun) Referensbild Vittra Sjöstaden Referensbild Vittra Sjöstaden

11 SYMBOLMÖBEL INFOTEK Fristående platsbyggd enhet (Obs! Ritning är ej skalenlig)

12 SYMBOLMÖBEL INFOTEKSMODUL Fristående platsbyggd enhet Infoteksmodul Utvecklas vid beställning från Vittra. Mindre symbålmöbel som fyller behovet av ett skolbibliotek och rymmer böcker, tidskrifter, filmer samt datorer. Infoteksmodulen kan utvecklas till en fristående, låsbar, mobil möbel för mindre lokaler. Inspirationsbild Befintlig möbel som kan vara en referens för att fortsättningsvis utveckla en produkt som fyller Vittraskolornas behov.

13 SYMBOLMÖBEL TRÄDET Anslagsträdet Anslagsträdet Trädet är i Vittramiljöer en symbol för information och finns i olika utföranden. Anslagsträdet är en anslagsyta och en är en tydlig plats för information och en kontaktyta mellan skolan, elever och föräldrar. UTFÖRANDE/ MATERIAL Bulletin board 2203 (grön), Forbo Enheten är främst för entré och kapprum och kan anpassas och utvecklas i flera storlekar vid beställning av Vittra. Enligt ritning: I Monteras på vägg enligt tillverkarens instruktioner. Ca 5000: (Senab) Referensbild Vittra Sjöstaden

14 SYMBOLMÖBEL TRÄDET Anslagsträdet ritning (Obs! Ritning är ej skalenlig)

15 SYMBOLMÖBEL TRÄDET Infoträdet Anslagsträdet Utvecklas vid beställning från Vittra. Trädet är i Vittramiljöer en symbol för information och finns i olika utföranden. Infoträdet är en samlingsplats för pedagoger och elever att utgå ifrån och återkomma till. Det är en plats för information och en kontaktyta mellan skolan och föräldrar och kan utformas för att fylla infodiskens funktioner med skrivyta i ståhöjd, förvaring och display för information. Enheten är främst för entréer och kan anpassas och utvecklas vid beställning från Vittra. Referensbild från tidigare utförande Vittra Telefonplan

16 SYMBOLMÖBEL TRÄDET Samlingsträdet Anslagsträdet Utvecklas vid beställning från Vittra. Samlingsträdet skapar ett rum i rummet och är en plats för egenstudier, grupparbeten, läsestunder och genomgångar med en större grupp. Det är en samlingsplats främst för yngre elever och inspirerar till lek och även vila och passar framför allt i större rum som exempelvis elevhallar. Referensbild från tidigare utförande Vittra Telefonplan

17 SYMBOLMÖBEL STUDIEBORD Enskilda studier Studiebord Utvecklas vid beställning från Vittra. Symbolmöbel som kan placeras i anslutning till infotek. Studiebord med plats för 810 platser. Ska innehålla funktionell och integrerad belysning och eventuellt fasta alternativt mobila akustikskärmar för att skapa mindre studiebås. Bör anpassas för att ha ett gemensamt formspråk med övriga symbolmöbler. Referensbild från tidigare utförande Vittra Södermalm

18 SYMBOLMÖBEL INTERAKTIVA BORDET Grupparbete och interaktion Interaktiva bordet Utvecklas vid beställning från Vittra. Möbel för möte, arbete i mindre grupper, interaktion. Ett bord för studier, lek och pyssel. Möbeln bör utvecklas till att ha bättre funktionsmått och ett stabilare benstativ samt slittåligare ytskikt. En tanke är att anpassa formen så att flera bord går att länka samman till ett större bord. Eventuellt kan vissa ben förses med hjul för att bordet ska vara mobilt. Referensbild från tidigare utförande Vittra Brotorp

19 SYMBOLMÖBEL UTSTÄLLNINGSMÖBEL Möbel för display av elevarbeten Utställningsmöbel Utvecklas vid beställning från Vittra. Möbel för utställning och uppvisning av elevarbeten/ projekt. Symbolmöbeln kan utvecklas till en av Vittras symbolmöbler och bör rymma objekt både i 2D och 3D. Utställningsmöbeln kan utvecklas till att vara ett ramverk med allt från hyllor till fack och pannåer anpassade till Vittraskolornas behov. Möbeln kan anpassas till att vara fristående, monterad fast mot vägg eller mobil allt för att anpassas till olika utställningsytor. Referensbild från tidigare utförande Vittra Brotorp Referensbild från tidigare utförande Vittra Telefonplan

20 SYMBOLMÖBEL BERGET/ KOJAN Samlingsplats Berget Utvecklas vid beställning från Vittra och anpassas till varje projekt. Berget är en samlingsplats för undervisning, genomgångar, presentationer och uppträdande. Anpassas efter varje skola och dess lokaler och förutsättningar. Kojan är en plats för mindre grupper. Filmvisning eller grupparbete. En plats att själv dra sig undan i ett hörn. Anpassas efter varje skola och dess lokaler och förutsättningar. Varierar beroende på projekt. Uppskattas till varje projekt. Referensbild Berget/ Kojan från tidigare utförande Vittra Telefonplan Referensbild Kojan från tidigare utförande Vittra Södermalm

21 SYMBOLMÖBEL FÖRSKOLESTRUKTUR Lek och samlings, och förvaringsmöbel Förskolestruktur Utvecklas vid beställning från Vittra och anpassas till varje projekt. A D C B Avgränsande struktur med plats för lek och samling samt förvaringsdel. Kan utvecklas till att strukturen delas upp i mindre delar/ moduler som kan fungera för mindre lokaler och kombineras på olika sätt. Det kan kombinerasd med förvaringshyllor och vagnar av standard möbler som integreras i special strukturen. Varierar beroende på projekt. O P E N F Q U G H I J K L Uppskattas till varje projekt. M Referensbild från tidigare utförande Vittra Brotorp Referensbild från tidigare utförande Vittra Brotorp
