Ljuddämpande & självsläckande avloppssystem. Teknisk information - 1 -

Transkript

1 2014 juddämpande & självsläckande avloppssystem Teknisk information - 1 -

2 INNEHÅSFÖRTECKNING AMÄNT ANVÄNING + MIJÖ PRODUKTÖVERSIKT VERKTYG MONTERING ÖVERGÅNG TI ANDRA MATERIA JUDSKYDD BRANDSKYDD ANTECKNINGAR

3 Allmänt Systemet FRIAPHON avloppssystem är framtaget för att tillgodose de höga krav som ställs på moderna avloppsinstallationer. Systemet kan användas för spillvatten och dagvatten. Systemersätter gjutjärnssystemet fullt gällande ljud och brand. Systemeppfyller de höga krav som ställs i BBR (Boverkets ByggRegler) avseende jud & Brand, samt övriga krav avseende avloppsinstallationer. Systemet består av högteknologiskt plastmaterial, detta ger ett hårt materialet som står emot alla tänkbara angrepp.systemet har visat sig klara av sjukhusmiljöer med aggressiva vätskor ifrån dialysutrustningen på ett mycket bra sätt. Systemet är komplett i dimensionerna till 1. ( - ). Systemet har funnits i Sverige sedan år Saanfogning av systemet sker genom dubbelmuffen och de muffade rördelarna. Som alternativ kan man lia systemeller montera med jetkopplingar utan stödhylsa. De ljuddämpande egenskaperna i systemeppnås genom "Dualtekniken", samt mineraler i ytterrskiktet. Dom starka rördelarna bidrar också till de utmärkta ljudegenskaperna. Systemet är typgodkännt för EI i Sverige, och man behöver endast skydda sig mot brand på stamledningarna, detta gör man genom brandmanschett alt Brandpackning. Materialet är också självsläckande, vilket innebär att systemet inte sprider brand. FRIAPHON är tack vare högvärdigt plastmaterial helt kalk och korrosionsfritt. Teknisk Data Plastmaterial: ABS / ASA / Polyvinylklorid-U Densitet: Temperaturbeständigt: Utvidgningskoefficient: Beständigt: Tryckbelastning: Brandegenskaper: Rördelar och innerskiktet i rören 1,3 g/cm 3 Ytterskiktet i rören 1,5 g/cm 3 95 C kortvarigt 90 C långvarigt 8 x 10-5 K -1 ph 2 bis ph 12 med muffar 0,5 bar liat 3,0 bar DIN 4102, B2, självsläckande, icke brännbart EI Vi förbehåller oss rätten till tekniska ändringar. Installation av systemet skall ske enlig gällande regler i Sverige för avloppsinstallationer VVS AMA samt BBR. Denna skrift följer dessa regler och skall således beaktas

4 Avloppssystem Användningsområde En- och flerfamiljshus Kopplingsledningar ägenheter höghus Staar Sjukhus / Storkök Regnvattenledningar inomhus Avloppsledningar och regnvattenledningar Andra medier efter förfrågan Offentliga byggnader Sportanläggningar Äldrebostäder Avloppsgrodor Källarledningar i golv Återvinningsledningar Industribyggnader Tryckledningar 3 bar för avlopp Andra användningsområden Markledningar I dessa fall bör Glynwed tillfrågas Bensin- och benzolhaltiga medier Avlopp med Akrylater ex tandläkamottagning Kemisk reningsanläggningar Gasledningar MIJÖANPASSAT & GODKÄNT - Miljöcertifierat i Sverige av BASTA Online, SUNDA HUS och BYGGVARUBEDÖMNINGEN AB - FRIAPHON är % årtervinngsbart - Allt material sorteras och mals ner, vilket innebär att dendast åtgår lite energi för att återvinna systemet till nya rör och delar

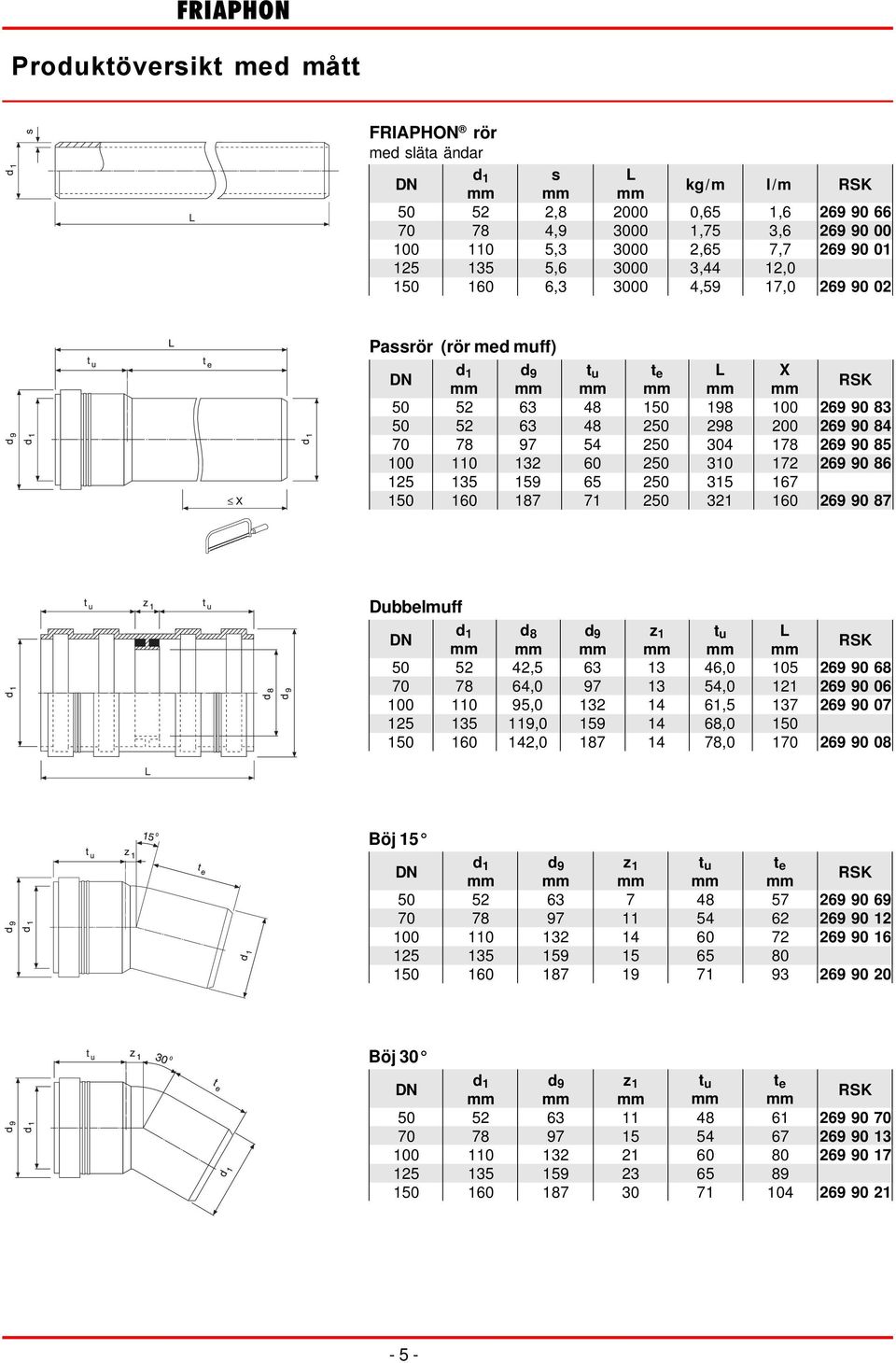

5 Produktöversikt med mått FRIAPHON rör med släta ändar 1 s 2,8 4,9 5,3 5,6 6, kg/m 0, 1,75 2, 3,44 4,59 l/m 1,6 3,6 7,7 12,0 17, Passrör (rör med muff) X Dubbelmuff 1 d 8 42,5 64,0 95,0 119,0 142,0 z ,0,0 61,5 68,0, Böj 15 1 z Böj 30 1 z

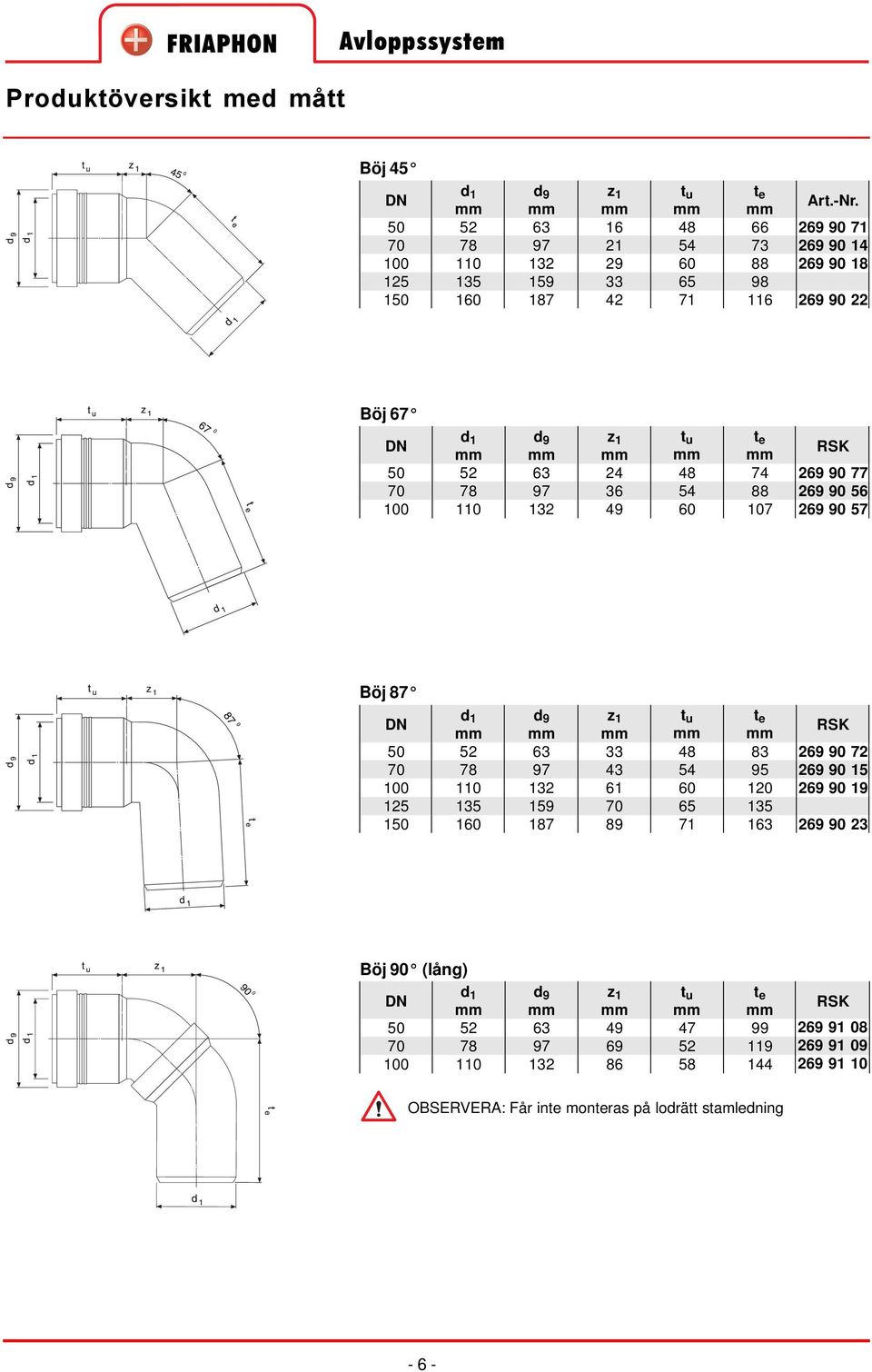

6 Avloppssystem Produktöversikt med mått Böj 45 1 z Art.-Nr Böj 67 z Böj 87 1 z Böj 90 (lång) z OBSERVERA: Får inte monteras på lodrätt stamledning - 6 -

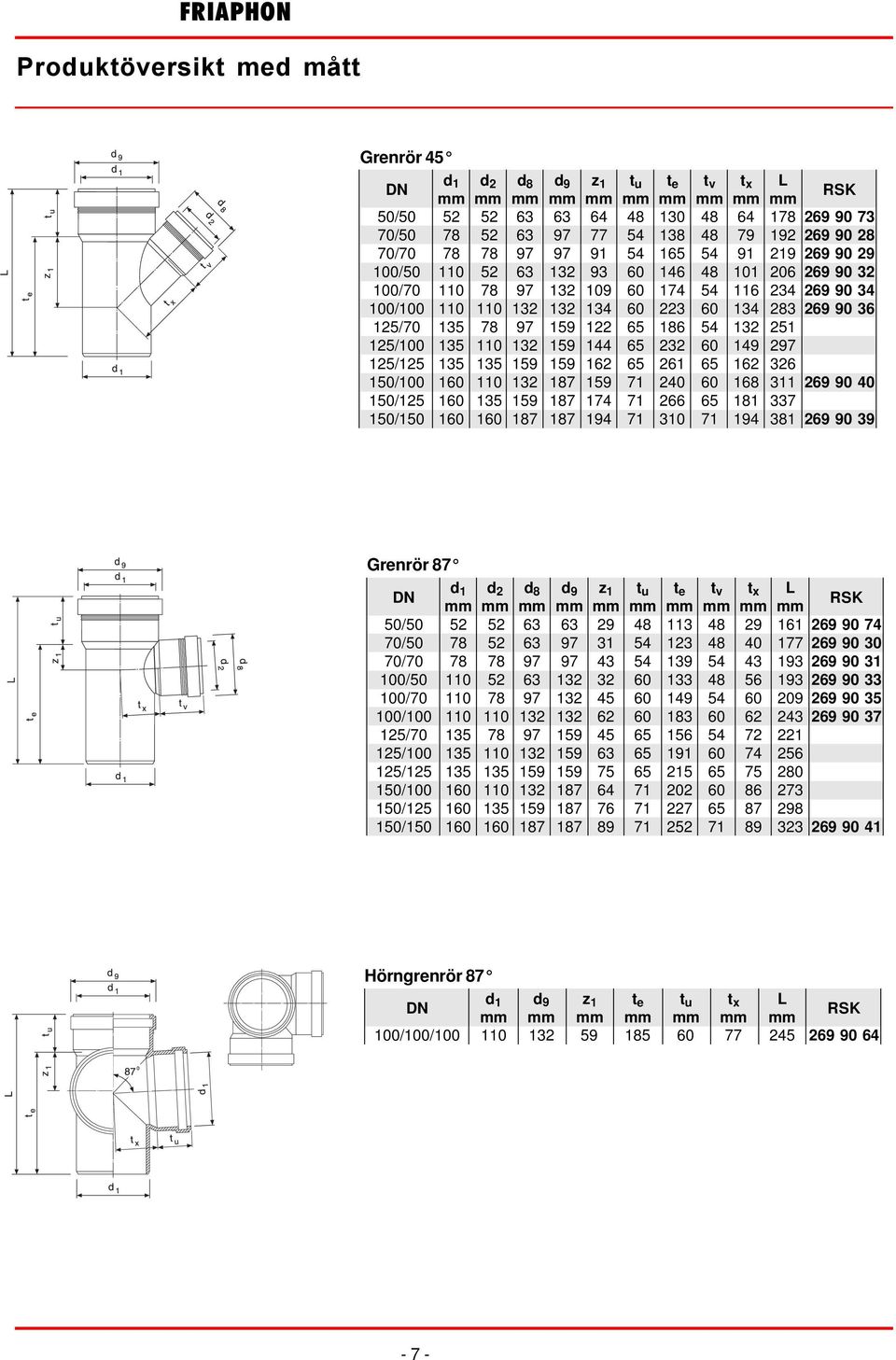

7 Produktöversikt med mått Grenrör 45 / / / / / / / / / 1/ 1/ 1/1 d 2 d 8 z t v t x Grenrör 87 / / / / / / / / / 1/ 1/ 1/1 d 2 d 8 z t v t x Hörngrenrör 87 d 1 // z t x

8 Avloppssystem Produktöversikt med mått Dubbelgrenrör 45 // t Dubbelgrenrör 87 // t Art.-Nr Rensrör 1 d Rd 55x 1/8 79x 1/6 x 1/6 x 1/6 x 1/6 z t x 45,5 64,0 80,0,5,

9 Produktöversikt med mått Dubbelmuff 1 d 8 42,5 64,0 95,0 119,0 142,0 z ,0,0 61,5 68,0, Skjutmuff 1 t 51,5,5 62,5 69,0 79, iuff 1 t Förminskning / / / / 1/ 1/ d z 4,5 4,0 4,0 4,5 4,0 4,0 107,5 115,0 121,0 134,5 144,0 149,

10 Avloppssystem Produktöversikt med mått Propp t 31,5 31,5 32,0 s ,5 36,5 41, Övergångstätningsring - PP - FRIAPHON 75 d 2 61,5 91,0 151,5 28,0 33,0 43, Övergångsrör - FRIAPHON - PP d

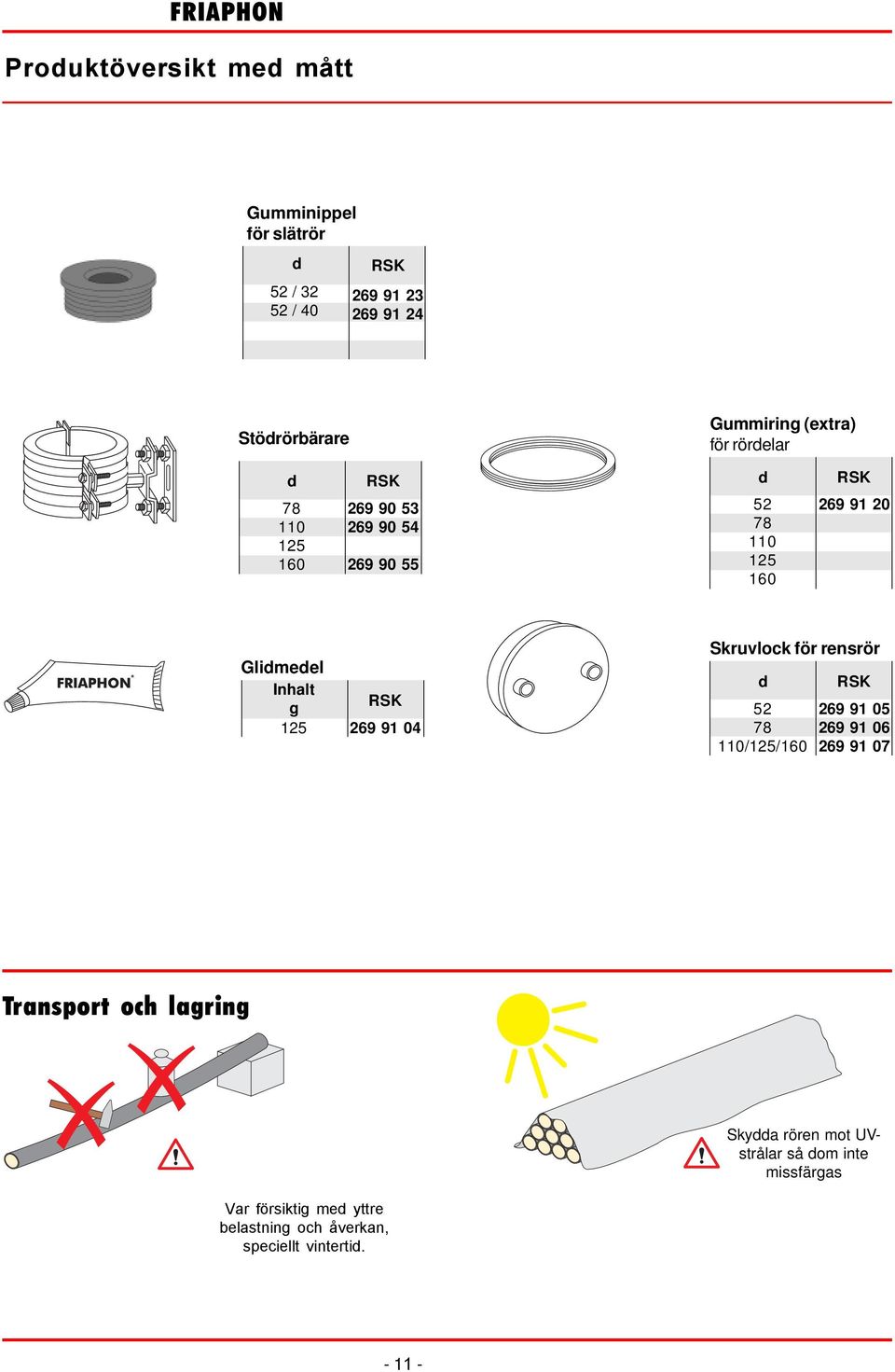

11 Produktöversikt med mått Guinippel för slätrör d / 32 / Stödrörbärare Guiring (extra) för rördelar d d Glidmedel Inhalt g Skruvlock för rensrör d // Transport och lagring Skydda rören mot UVstrålar så dom inte missfärgas Var försiktig med yttre belastning och åverkan, speciellt vintertid

12 Avloppssystem Verktyg som kan användas Det behövs inga Specialverktyg Alla verktyg finns i handeln Kapning Fasning Rörfräs för skruvdragare imning Använd endast godkänt rengöringsmedel och lim I Sverige rekoenderar vi exempelvis TANGIT

13 Rören bör kapas vinkelrätt För atnderlätta saanfogningen Avgrada röret invändigt För atnderlätta monteringen bör rören fasas utvändigt Ta glidmedel på alla guiringar Tryck i botten

14 imning Kapa och fasa röret Rengör rör och liuff Stryck på liet med pensel Tryck helt i botten Torka bort överflödigt lim ia inte rördelarna med guiringen Ta bort guiringen och kapa av muffen i markeringen Resterande muff används vid lining Vid användning av liuffen, skall rören dras tillbaka, så det kan expandera

15 Möjligheter Reperation Skadat rör Gör en hylsa av en bit rör Anpassa hylsan efter röret Rengör röret och hylsan, Stryk på lim, pressa på hylsan Spänn fast med slangkläa, tills liet torkat Tryckstarka saankopplingar 3 bar tex takavvattning eller regnvattenledningar Ta bort guiringarna och kapa av muffarna ia Mufflängd 15 Tänk på att längdförändringen är beroende av temperaturen

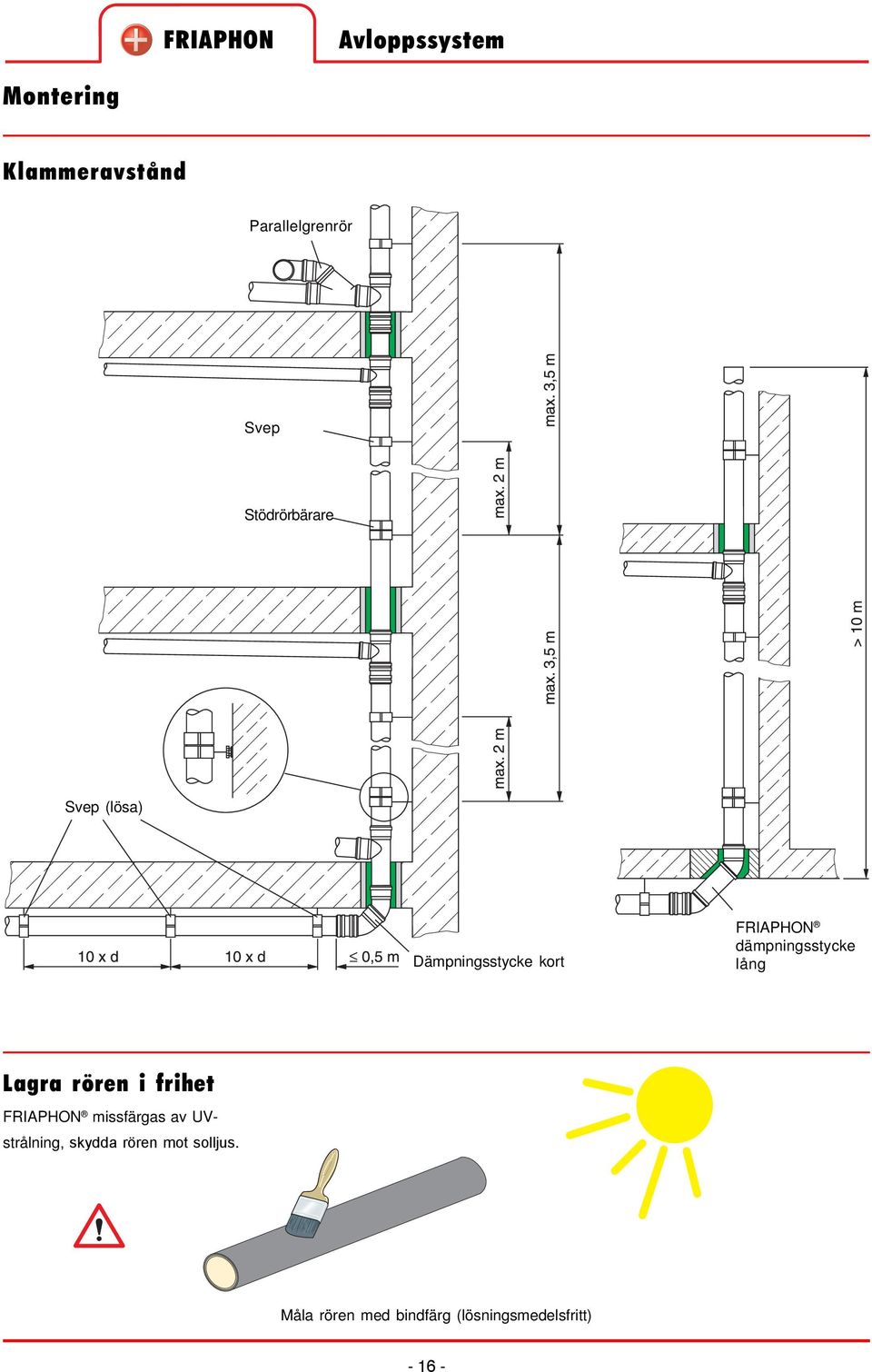

16 Avloppssystem Montering Klaeravstånd Parallelgrenrör Svep Stödrörbärare Svep (lösa) Dämpningsstycke kort FRIAPHON dämpningsstycke lång agra rören i frihet FRIAPHON missfärgas av UVstrålning, skydda rören mot solljus. Måla rören med bindfärg (lösningsmedelsfritt)

17 Montering Stödrörbärare Stödring max. 1,5 cm Väggavstånd max. 2 cm judsvep Väggfäste evreras komplett Väggplatta Justerbart väggfäste Kan även monteras utan väggfästet Vanliga svep

18 Montering Användning av 90 rördelar - - För inbyggnad av liggande ledningar Mindre byggmått me0 rördelar Monteras ej dessa för tätt! A 2 x 45 böjar d A t B t B 90 böj A 2 x 45 grenrör + böj d/d / / / / / / t A t t B t B 90 grenrör

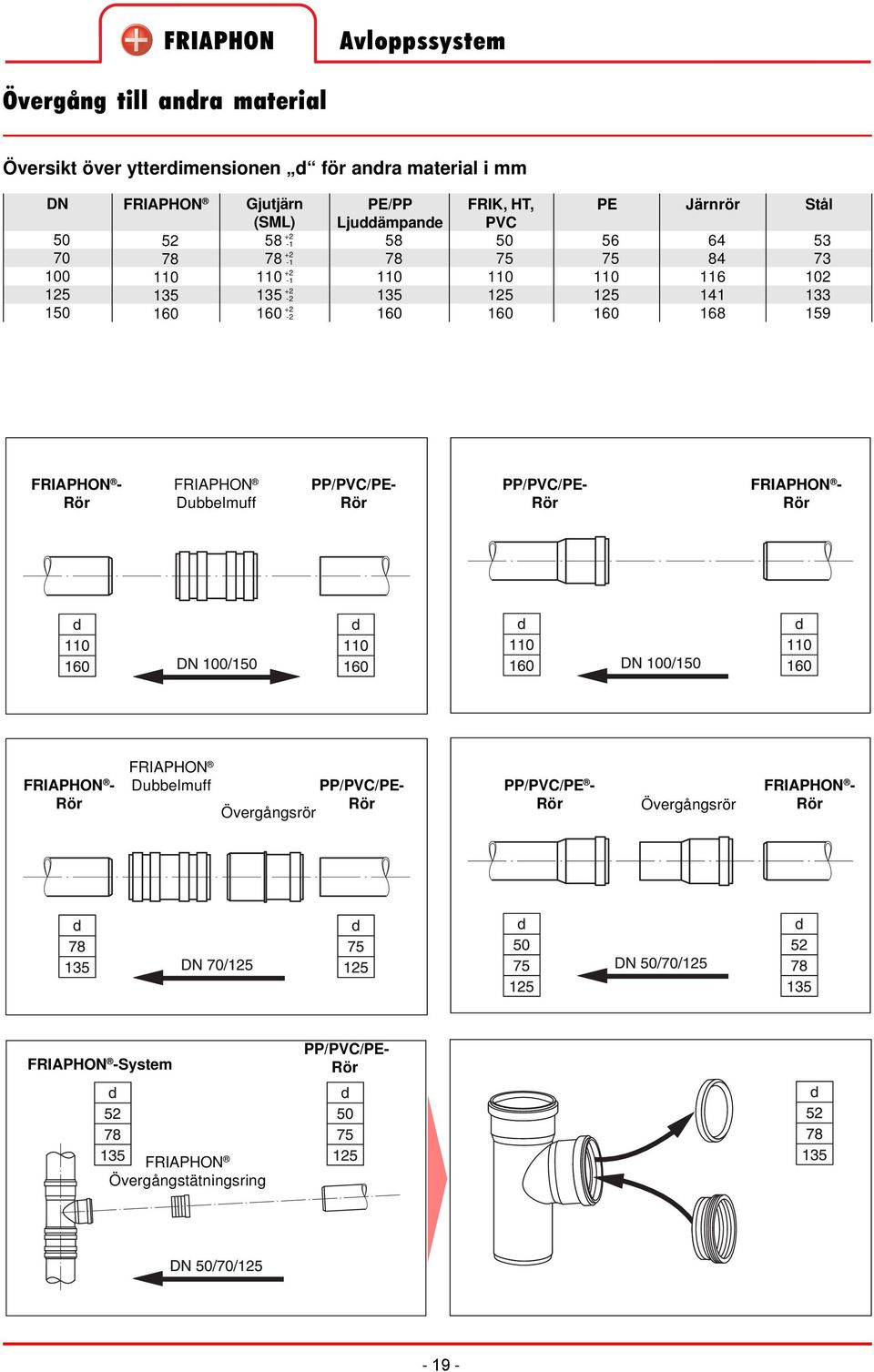

19 Avloppssystem Övergång till andra material Översikt över ytterdimensionen d för andra material i 1 FRIAPHON Gjutjärn (SM) PE/PP juddämpande 58 FRIK, HT, PVC 75 PE Järnrör Stål FRIAPHON - Rör FRIAPHON Dubbelmuff PP/PVC/PE- Rör PP/PVC/PE- Rör FRIAPHON - Rör FRIAPHON - Rör FRIAPHON Dubbelmuff PP/PVC/PE- Rör Övergångsrör PP/PVC/PE - Rör Övergångsrör FRIAPHON - Rör FRIAPHON -System PP/PVC/PE- Rör FRIAPHON Övergångstätningsring

20 Övergång till andra material FRIAPHON - Rör FRIAPHON - Dubbelmuff Gjutjärnsrör FRIAPHON - Rör Jetkoppling Gjutjärns rör FRIAPHONS unika materialegenskaper gör att man inte behöver använda stödhylsa Specialdetaljer Ex. - Specialdetaljer tillverkas efter önskemål - Dertaljerna görs färdiga på fabrik Förlängda grenrör, ex våningsgren Kombinationsgrenrör Speciella rensrör

21 Avloppssystem judskydd judkrav enligt BBR Allmänt : I Sverige måste man uppfylla två föreskrifter Svensk standard SS 267 ljudkrav för bostäder och SS 268 som avser ljudklassning för vårdlokaler, undervisningslokaler,dag och fritidshem samt kontor och hotell. Uppfyller man dessa två standarder så uppfyller man förskrifterna och de allmäna råden som gäller i Boverkets byggregler (BBR). Boverkets Byggregler ( BBR) klassificerar ljud i fyra olika klasser A,B,C & D, där ljudklass A är bäst och klass D är sämst. Klass C är ett minimikrav. När man uppfyller ljudkravet C så kan man frivilligt välja om man vill att installationen ska utföras i klass A eller B. Idag är det vanligast att man strävar till att bygga i ljudklass B eftersom man då har en högre standard än vad boverkets minimikrav säger. Med FRIAPHON avloppssystem i dualteknik, och med FRIAPHON dubbelmuff "ljuddämpare"och i vissa fall FRIAPHON stödrörbärare, uppfylls alltid kraven i Boverkets Bygg Regler (BBR). Genom att följa planering och monteringsanvisningen, uppnås en betydligt bättre ljuddämpning än vad som krävs i Boverkets Byggregler (BBR) Nedan är Boverkets klassificeringar för installationer. judnivå ifrån installationer i utryen för sömn, vila och daglig samvaro enligt BBR judklass A B C Max ljudnivå 27 dba 31 dba 35 dba Ekvivalent ljudnivå (Medelnivå) 22 dba 26 dba 30 dba judnivå ifrån installationer i badrum eller likvärdiga utryen enligt BBR judklass A B C Max ljudnivå 36 dba 40 dba 40 dba Ekvivalent ljudnivå 31 dba 35 dba 35 dba (Medelnivå) - 21-

22 Utförande av ljudtest IBP-Prüfbericht P-BA 3/1998 på Fraunhofer-Instituts för Bauphysik DIN 4109 / VDI 4 Stufe I + II Vattenledning VDI 4 Stufe III DG utan BSM med BSM med BSM NE Svep Rörgenomföring Betongfyllning FRIAPHON -Avloppssystem med 2 x 45 böjar i källaren utan dämpningsstycke,på våning EG DIN 4109 / VDI 4 Stufe I + II VDI 4 Stufe III EG EG Stödrörbärare Brandmanschett Installationsvägg utan BSM med BSM med BSM NE Grenrör //88 UG UG FRIAPHON -Avloppssystem med 2 x 45 böjar i källaren utan dämpningsstycke, på våning UG Testen är utförd enligt ritningen. En annan installation av FRIAPHON kan innebära ett annat ljudvärde. Det är använt guiklädda svep vid testtillfället. Testen är utförd med altan brandmanschett. KG Böjar 2 x 45 Till avloppstank Testinstallation av avloppssystemet Friaphon från Fa. Friatec med Friaphon Brandmanschett. Alla mått i. FRIAPHON -judkomponenter - Rör i dualteknik med mineraler hindrar ljudet att tränga igenom rörväggen, samt reflekterar vågorna - judet absorberas i det högteknologiska rörmaterialet. Saa egenskaper i rör och rördelar - Frikoppling av röret i dubbelmuffarna röret koer EJ i kontakt med delarna - Integrerad expansionsupptagning i muffarna, behövs ej dragas tillbaka - Stödrörbäraren hindrar ljudöverföring till väggen.

23 Avloppssystem Brandskydd FRIAPHON Brandskydd för alla tillfällen BRANDREGER : Saanfattning av de brandregler som gäller -i Boverkets Byggregler BBR : För att förhindra att brand sprider sig i en byggnad indelas byggnaden i brandceller. (Se BBR kap 5:61) Dessa "celler skall vara åtskilda av byggnadsdelar som hindrar spridning av brand & brandgas, mellan olika brandceller. Detta innebär atn brandcell skall vara avskild ifrån byggnaden, så att personer i intillliggande brandceller eller byggnader, skyddas under föreskriven tid. Kraven på brandmotståndstiden för byggnadskonstruktioner framgår av BBR kap 5:62. Enligt BBR framgår atn genomföring som bryter igenom en brandcellsskiljande byggnadsdel, skall ha saa krav som byggnadsdelen, oavsett material och utförande. Genomföringarna som bryter brandcellerna ska uppfylla kraven om EI. ( E = Ska vara tämold och gas, I = Isolering, dvs genomföringen ska vara så islolerad att den inte kan sprida brand vidare till nästa brandcell via uppvärmning, = antal minuter som genomföringen ska hindra brand och gaser. Eftersom plastör i allmänhet är gjorda av brännbart material så måste man hindra brand och gaser vid genomföringarna genom att använda brandtejp eller brandmanchetter för att systemet ska klara kraven om EI. FRIAPHON skiljer sig dock i jämförelse med många andra ljuddämpande plaströrssystem på marknaden idag eftersom FRIAPHONs unika materialsaansättning gör att systemet trots att det är tillverkat av plast inte brinner och för en brand vidare. FRIAPHON är "självsläckande" och koer vid en eventuell brand bara att smälta men det för inte branden vidare i installationen. Denna unika egenskap gör att systemenbart behöver använda sig av ett minimalt antal brandstrypare i jämförelse med många andra avloppssytem i plast. Detta gör at den totala installationskostanden också är lägre men framförallt så är systemett säkrare system ur brandsynpunkt. Brandcellskiljande byggnadsdelar skall vara täta mot genomsläpp av flaor och gaser, och vara så värmeisolerade att temperaturen på den av brand opåverkade sidan inte medför risk för brandspridning (BBR kap 5:6) Rörgenomföringar ( EI ): Skall inte medföra försämring av byggnadsdelen. Genomföringen skall inte leda värme under föreskriven tid ( I). Genomföringen skall inte ge upphov till brand på andra sidan under föreskriven tid ( E+ ). GODKÄNNANDE : FRIAPHON är typgodkänt för brand i Sverige. Man behöver ENDAST montera brandstrypare på stamledning( normal stamrenovering). Systemet är "självsläckande" dvs det brinner inte av sig själv. För ytterligare information om brand läs i vårt "Brandhäfte"

24 Brandskydd Brandmanschett/Packning endast på stamledningen! Inte på anslutning till WC, golvbrunnar och tvättställ. Valvtjocklek min 200.(för mer information se typgodkännande) samt brandhäfte Brandpackning Etikett Brandmanschett Igengjutning Montering av brandpackning samt tillhörande etikett Brandpackning Montering av brandmanschett Eftermontage alt ingjuten Etikett Ytterligare förslag på brandtätningar finner ni i vårt "BRANDHÄFTE"
