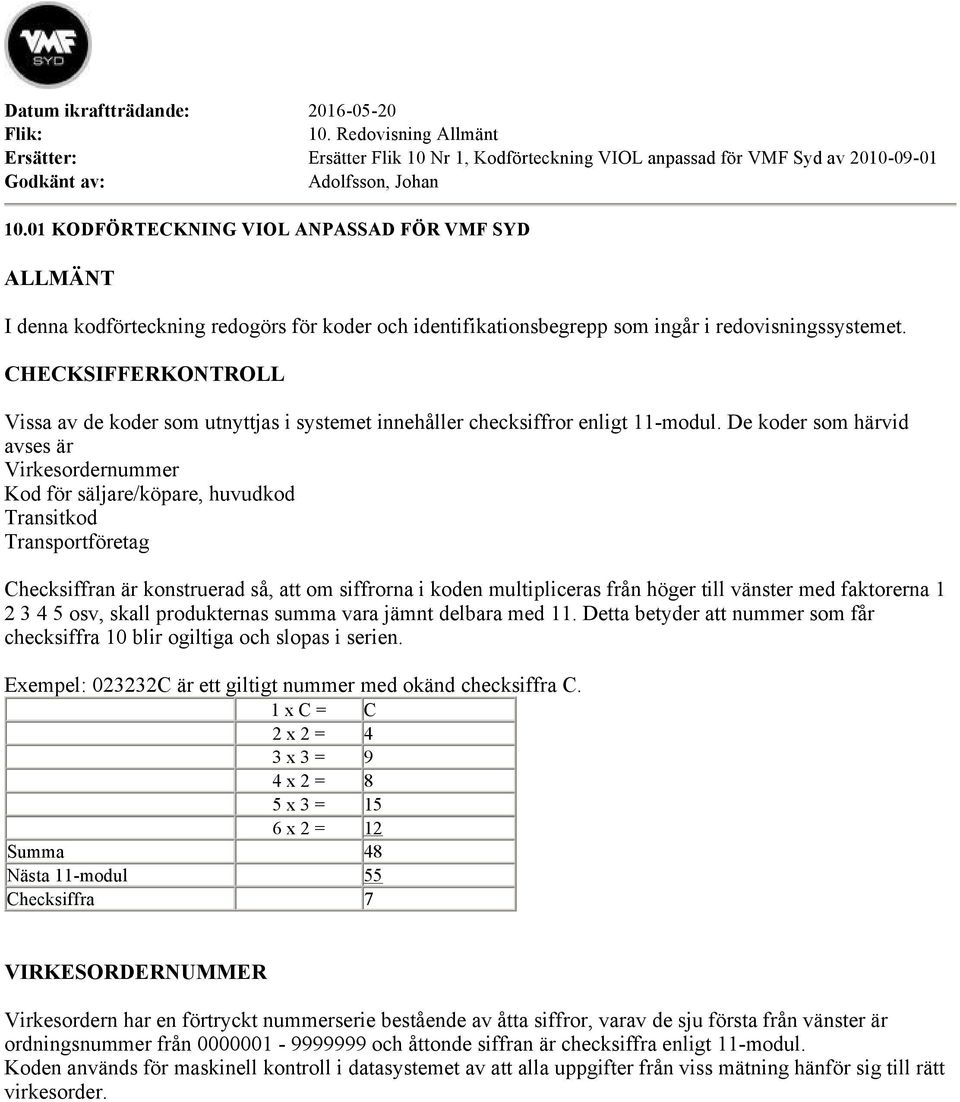

1 Datum ikraftträdande: Flik: 10. Redovisning Allmänt Ersätter: Ersätter Flik 10 Nr 1, Kodförteckning VIOL anpassad för VMF Syd av Godkänt av: Adolfsson, Johan KODFÖRTECKNING VIOL ANPASSAD FÖR VMF SYD ALLMÄNT I denna kodförteckning redogörs för koder och identifikationsbegrepp som ingår i redovisningssystemet. CHECKSIFFERKONTROLL Vissa av de koder som utnyttjas i systemet innehåller checksiffror enligt 11-modul. De koder som härvid avses är Virkesordernummer Kod för säljare/köpare, huvudkod Transitkod Transportföretag Checksiffran är konstruerad så, att om siffrorna i koden multipliceras från höger till vänster med faktorerna osv, skall produkternas summa vara jämnt delbara med 11. Detta betyder att nummer som får checksiffra 10 blir ogiltiga och slopas i serien. Exempel: C är ett giltigt nummer med okänd checksiffra C. 1 x C = C 2 x 2 = 4 3 x 3 = 9 4 x 2 = 8 5 x 3 = 15 6 x 2 = 12 Summa 48 Nästa 11-modul 55 Checksiffra 7 VIRKESORDERNUMMER Virkesordern har en förtryckt nummerserie bestående av åtta siffror, varav de sju första från vänster är ordningsnummer från och åttonde siffran är checksiffra enligt 11-modul. Koden används för maskinell kontroll i datasystemet av att alla uppgifter från viss mätning hänför sig till rätt virkesorder.

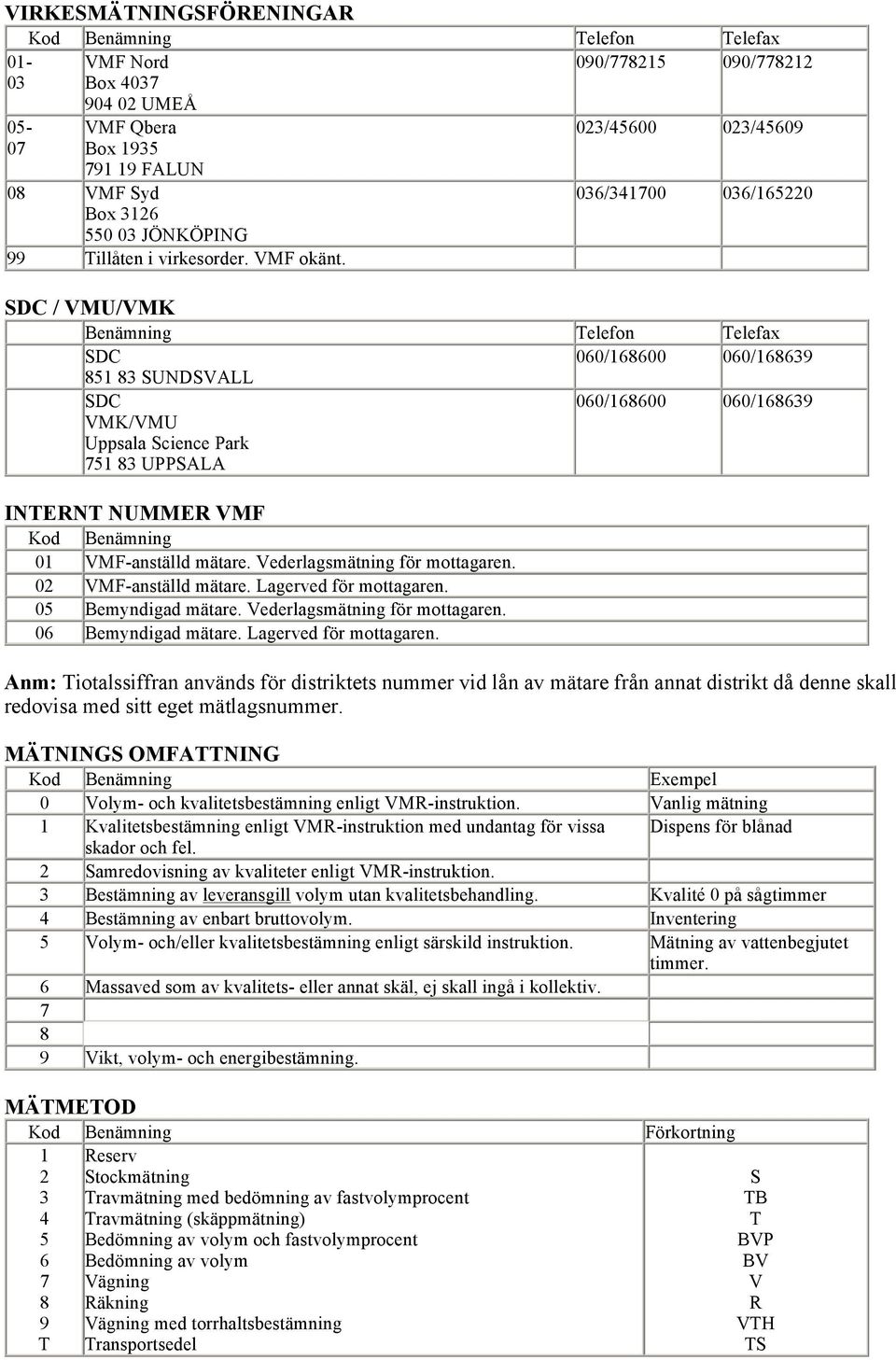

2 VIRKESMÄTNINGSFÖRENINGAR Telefon Telefax 01- VMF Nord 090/ / Box UMEÅ VMF Qbera Box FALUN 08 VMF Syd Box JÖNKÖPING 99 Tillåten i virkesorder. VMF okänt. SDC / VMU/VMK Benämning Telefon Telefax SDC 060/ / SUNDSVALL SDC 060/ / VMK/VMU Uppsala Science Park UPPSALA INTERNT NUMMER VMF 01 VMF-anställd mätare. Vederlagsmätning för mottagaren. 02 VMF-anställd mätare. Lagerved för mottagaren. 05 Bemyndigad mätare. Vederlagsmätning för mottagaren. 06 Bemyndigad mätare. Lagerved för mottagaren. 023/ / / / Anm: Tiotalssiffran används för distriktets nummer vid lån av mätare från annat distrikt då denne skall redovisa med sitt eget mätlagsnummer. MÄTNINGS OMFATTNING Exempel 0 Volym- och kvalitetsbestämning enligt VMR-instruktion. Vanlig mätning 1 Kvalitetsbestämning enligt VMR-instruktion med undantag för vissa Dispens för blånad skador och fel. 2 Samredovisning av kvaliteter enligt VMR-instruktion. 3 Bestämning av leveransgill volym utan kvalitetsbehandling. Kvalité 0 på sågtimmer 4 Bestämning av enbart bruttovolym. Inventering 5 Volym- och/eller kvalitetsbestämning enligt särskild instruktion. Mätning av vattenbegjutet timmer. 6 Massaved som av kvalitets- eller annat skäl, ej skall ingå i kollektiv Vikt, volym- och energibestämning. MÄTMETOD Förkortning 1 Reserv 2 Stockmätning S 3 Travmätning med bedömning av fastvolymprocent TB 4 Travmätning (skäppmätning) T 5 Bedömning av volym och fastvolymprocent BVP 6 Bedömning av volym BV 7 Vägning V 8 Räkning R 9 Vägning med torrhaltsbestämning VTH T Transportsedel TS

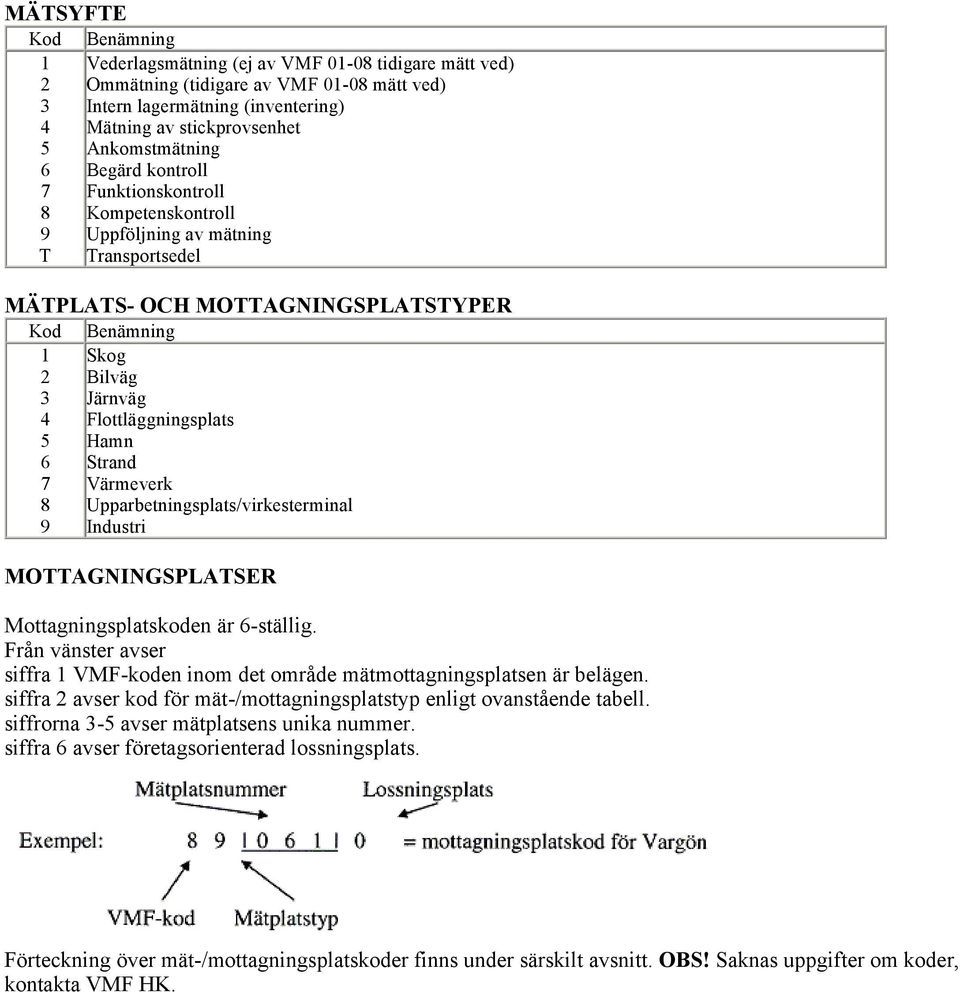

3 MÄTSYFTE 1 Vederlagsmätning (ej av VMF tidigare mätt ved) 2 Ommätning (tidigare av VMF mätt ved) 3 Intern lagermätning (inventering) 4 Mätning av stickprovsenhet 5 Ankomstmätning 6 Begärd kontroll 7 Funktionskontroll 8 Kompetenskontroll 9 Uppföljning av mätning T Transportsedel MÄTPLATS- OCH MOTTAGNINGSPLATSTYPER 1 Skog 2 Bilväg 3 Järnväg 4 Flottläggningsplats 5 Hamn 6 Strand 7 Värmeverk 8 Upparbetningsplats/virkesterminal 9 Industri MOTTAGNINGSPLATSER Mottagningsplatskoden är 6-ställig. Från vänster avser siffra 1 VMF-koden inom det område mätmottagningsplatsen är belägen. siffra 2 avser kod för mät-/mottagningsplatstyp enligt ovanstående tabell. siffrorna 3-5 avser mätplatsens unika nummer. siffra 6 avser företagsorienterad lossningsplats. Förteckning över mät-/mottagningsplatskoder finns under särskilt avsnitt. OBS! Saknas uppgifter om koder, kontakta VMF HK.

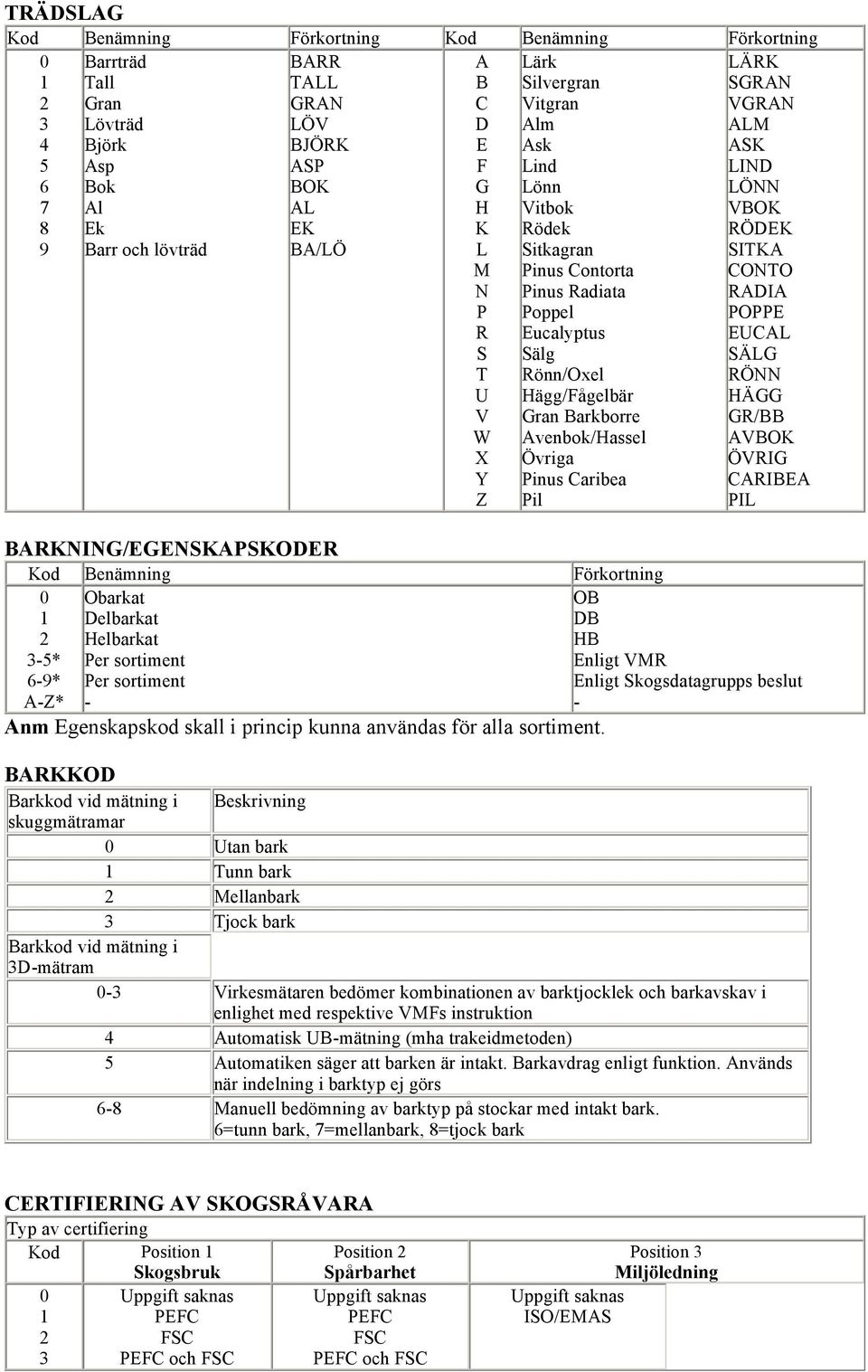

4 TRÄDSLAG Förkortning Förkortning 0 Barrträd BARR 1 Tall TALL 2 Gran GRAN 3 Lövträd LÖV 4 Björk BJÖRK 5 Asp ASP 6 Bok BOK 7 Al AL 8 Ek EK 9 Barr och lövträd BA/LÖ BARKKOD Barkkod vid mätning i Beskrivning skuggmätramar 0 Utan bark 1 Tunn bark 2 Mellanbark 3 Tjock bark Barkkod vid mätning i 3D-mätram 0-3 Virkesmätaren bedömer kombinationen av barktjocklek och barkavskav i enlighet med respektive VMFs instruktion 4 Automatisk UB-mätning (mha trakeidmetoden) 5 Automatiken säger att barken är intakt. Barkavdrag enligt funktion. Används när indelning i barktyp ej görs 6-8 Manuell bedömning av barktyp på stockar med intakt bark. 6=tunn bark, 7=mellanbark, 8=tjock bark A B C D E F G H K L M N P R S T U V W X Y Z Lärk Silvergran Vitgran Alm Ask Lind Lönn Vitbok Rödek Sitkagran Pinus Contorta Pinus Radiata Poppel Eucalyptus Sälg Rönn/Oxel Hägg/Fågelbär Gran Barkborre Avenbok/Hassel Övriga Pinus Caribea Pil LÄRK SGRAN VGRAN ALM ASK LIND LÖNN VBOK RÖDEK SITKA CONTO RADIA POPPE EUCAL SÄLG RÖNN HÄGG GR/BB AVBOK ÖVRIG CARIBEA PIL BARKNING/EGENSKAPSKODER Förkortning 0 Obarkat OB 1 Delbarkat DB 2 Helbarkat HB 3-5* Per sortiment Enligt VMR 6-9* Per sortiment Enligt Skogsdatagrupps beslut A-Z* - - Anm Egenskapskod skall i princip kunna användas för alla sortiment. CERTIFIERING AV SKOGSRÅVARA Typ av certifiering Kod Position 1 Skogsbruk Uppgift saknas PEFC FSC PEFC och FSC Position 2 Spårbarhet Uppgift saknas PEFC FSC PEFC och FSC Position 3 Miljöledning Uppgift saknas ISO/EMAS

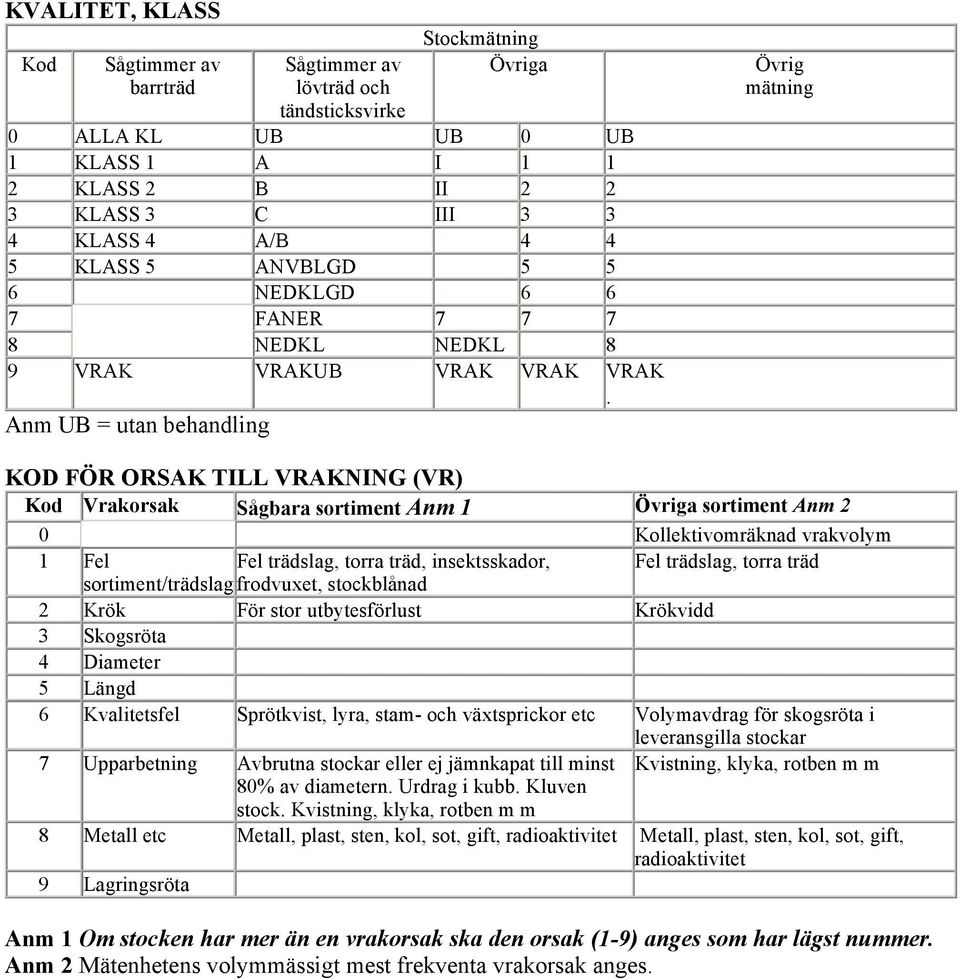

5 KVALITET, KLASS Kod Sågtimmer av barrträd Sågtimmer av lövträd och tändsticksvirke Stockmätning Övriga 0 ALLA KL UB UB 0 UB 1 KLASS 1 A I KLASS 2 B II KLASS 3 C III KLASS 4 A/B KLASS 5 ANVBLGD NEDKLGD FANER NEDKL NEDKL 8 9 VRAK VRAKUB VRAK VRAK VRAK. Anm UB = utan behandling Övrig mätning KOD FÖR ORSAK TILL VRAKNING (VR) Kod Vrakorsak Sågbara sortiment Anm 1 Övriga sortiment Anm 2 0 Kollektivomräknad vrakvolym 1 Fel Fel trädslag, torra träd, insektsskador, Fel trädslag, torra träd sortiment/trädslag frodvuxet, stockblånad 2 Krök För stor utbytesförlust Krökvidd 3 Skogsröta 4 Diameter 5 Längd 6 Kvalitetsfel Sprötkvist, lyra, stam- och växtsprickor etc Volymavdrag för skogsröta i leveransgilla stockar 7 Upparbetning Avbrutna stockar eller ej jämnkapat till minst Kvistning, klyka, rotben m m 80% av diametern. Urdrag i kubb. Kluven stock. Kvistning, klyka, rotben m m 8 Metall etc Metall, plast, sten, kol, sot, gift, radioaktivitet Metall, plast, sten, kol, sot, gift, radioaktivitet 9 Lagringsröta Anm 1 Om stocken har mer än en vrakorsak ska den orsak (1-9) anges som har lägst nummer. Anm 2 Mätenhetens volymmässigt mest frekventa vrakorsak anges.

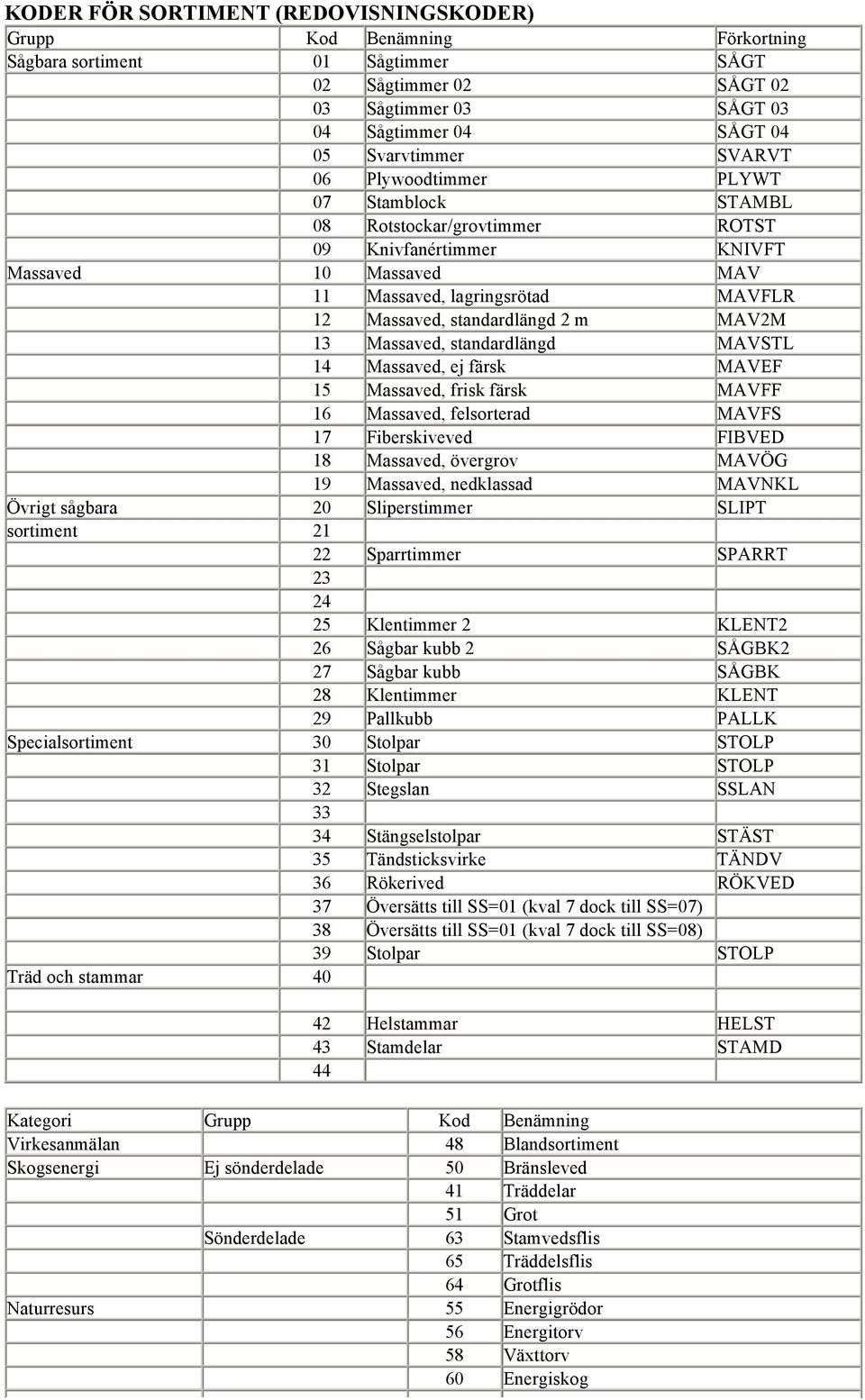

6 KODER FÖR SORTIMENT (REDOVISNINGSKODER) Grupp Förkortning Sågbara sortiment 01 Sågtimmer SÅGT 02 Sågtimmer 02 SÅGT Sågtimmer 03 SÅGT Sågtimmer 04 SÅGT Svarvtimmer SVARVT 06 Plywoodtimmer PLYWT 07 Stamblock STAMBL 08 Rotstockar/grovtimmer ROTST 09 Knivfanértimmer KNIVFT Massaved 10 Massaved MAV 11 Massaved, lagringsrötad MAVFLR 12 Massaved, standardlängd 2 m MAV2M 13 Massaved, standardlängd MAVSTL 14 Massaved, ej färsk MAVEF 15 Massaved, frisk färsk MAVFF 16 Massaved, felsorterad MAVFS 17 Fiberskiveved FIBVED 18 Massaved, övergrov MAVÖG 19 Massaved, nedklassad MAVNKL Övrigt sågbara 20 Sliperstimmer SLIPT sortiment Sparrtimmer SPARRT Klentimmer 2 KLENT2 26 Sågbar kubb 2 SÅGBK2 27 Sågbar kubb SÅGBK 28 Klentimmer KLENT 29 Pallkubb PALLK Specialsortiment 30 Stolpar STOLP 31 Stolpar STOLP 32 Stegslan SSLAN Stängselstolpar STÄST 35 Tändsticksvirke TÄNDV 36 Rökerived RÖKVED 37 Översätts till SS=01 (kval 7 dock till SS=07) 38 Översätts till SS=01 (kval 7 dock till SS=08) 39 Stolpar STOLP Träd och stammar Helstammar HELST 43 Stamdelar STAMD 44 Kategori Grupp Virkesanmälan 48 Blandsortiment Skogsenergi Ej sönderdelade 50 Bränsleved 41 Träddelar 51 Grot Sönderdelade 63 Stamvedsflis 65 Träddelsflis 64 Grotflis Naturresurs 55 Energigrödor 56 Energitorv 58 Växttorv 60 Energiskog

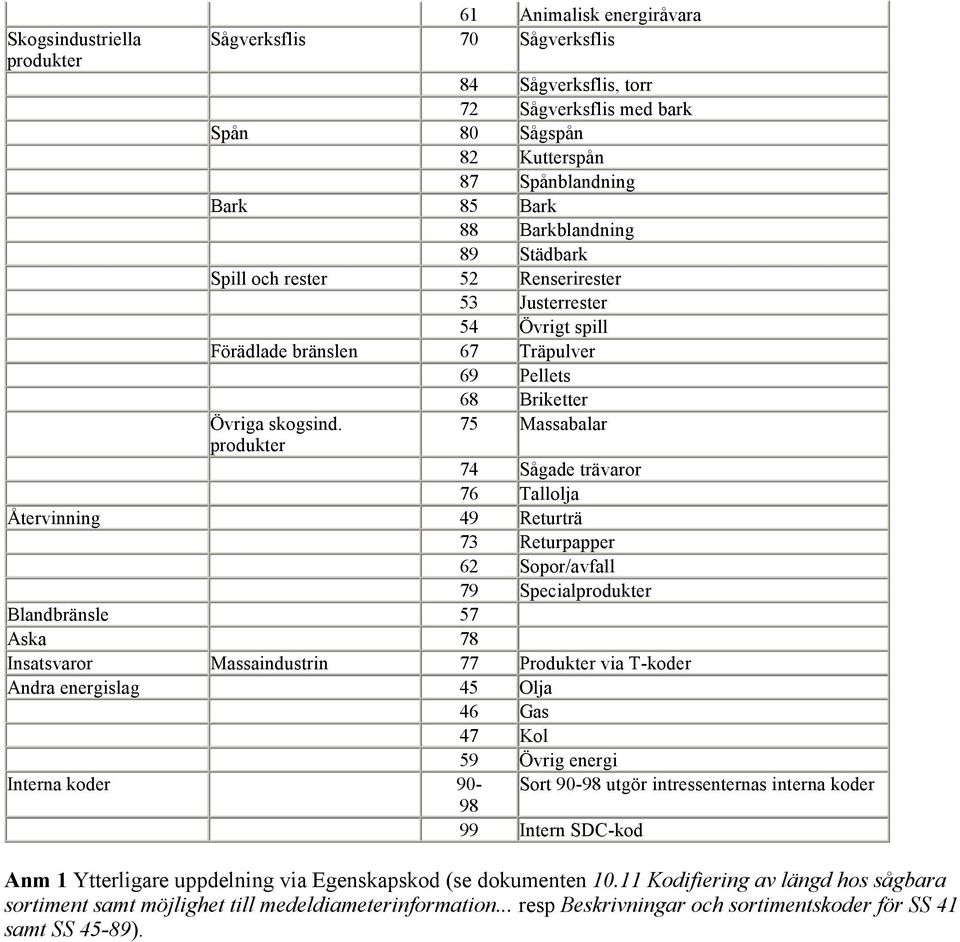

7 Skogsindustriella produkter 61 Animalisk energiråvara Sågverksflis 70 Sågverksflis 84 Sågverksflis, torr 72 Sågverksflis med bark Spån 80 Sågspån 82 Kutterspån 87 Spånblandning Bark 85 Bark 88 Barkblandning 89 Städbark Spill och rester 52 Renserirester 53 Justerrester 54 Övrigt spill Förädlade bränslen 67 Träpulver 69 Pellets 68 Briketter Övriga skogsind. 75 Massabalar produkter 74 Sågade trävaror 76 Tallolja Återvinning 49 Returträ 73 Returpapper 62 Sopor/avfall 79 Specialprodukter Blandbränsle 57 Aska 78 Insatsvaror Massaindustrin 77 Produkter via T-koder Andra energislag 45 Olja 46 Gas 47 Kol 59 Övrig energi Interna koder 90- Sort utgör intressenternas interna koder Intern SDC-kod Anm 1 Ytterligare uppdelning via Egenskapskod (se dokumenten Kodifiering av längd hos sågbara sortiment samt möjlighet till medeldiameterinformation... resp Beskrivningar och sortimentskoder för SS 41 samt SS 45-89).

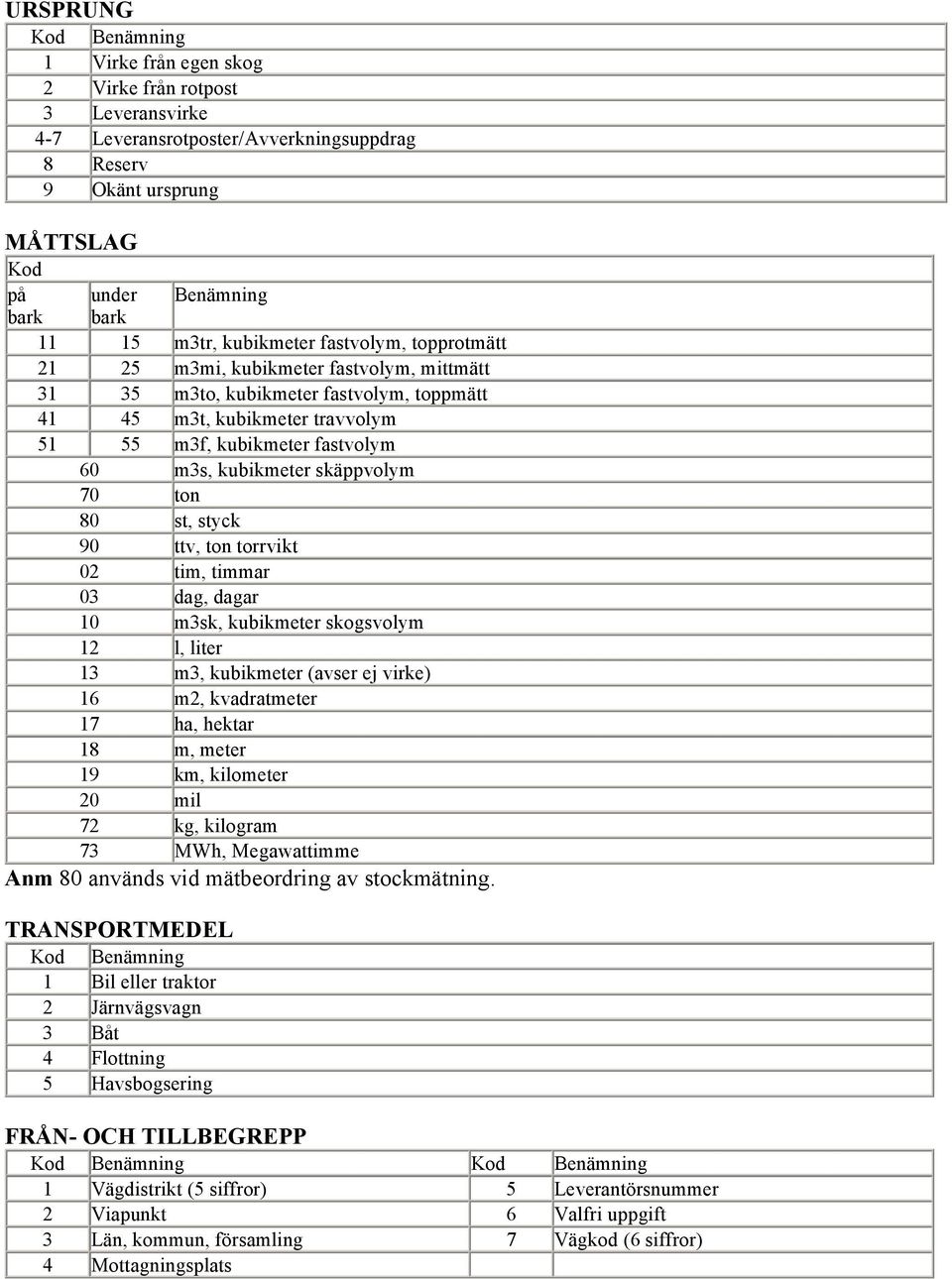

8 URSPRUNG 1 Virke från egen skog 2 Virke från rotpost 3 Leveransvirke 4-7 Leveransrotposter/Avverkningsuppdrag 8 Reserv 9 Okänt ursprung MÅTTSLAG Kod på under Benämning bark bark m3tr, kubikmeter fastvolym, topprotmätt m3mi, kubikmeter fastvolym, mittmätt m3to, kubikmeter fastvolym, toppmätt m3t, kubikmeter travvolym m3f, kubikmeter fastvolym 60 m3s, kubikmeter skäppvolym 70 ton 80 st, styck 90 ttv, ton torrvikt 02 tim, timmar 03 dag, dagar 10 m3sk, kubikmeter skogsvolym 12 l, liter 13 m3, kubikmeter (avser ej virke) 16 m2, kvadratmeter 17 ha, hektar 18 m, meter 19 km, kilometer 20 mil 72 kg, kilogram 73 MWh, Megawattimme Anm 80 används vid mätbeordring av stockmätning. TRANSPORTMEDEL 1 Bil eller traktor 2 Järnvägsvagn 3 Båt 4 Flottning 5 Havsbogsering FRÅN- OCH TILLBEGREPP 1 Vägdistrikt (5 siffror) 5 Leverantörsnummer 2 Viapunkt 6 Valfri uppgift 3 Län, kommun, församling 7 Vägkod (6 siffror) 4 Mottagningsplats

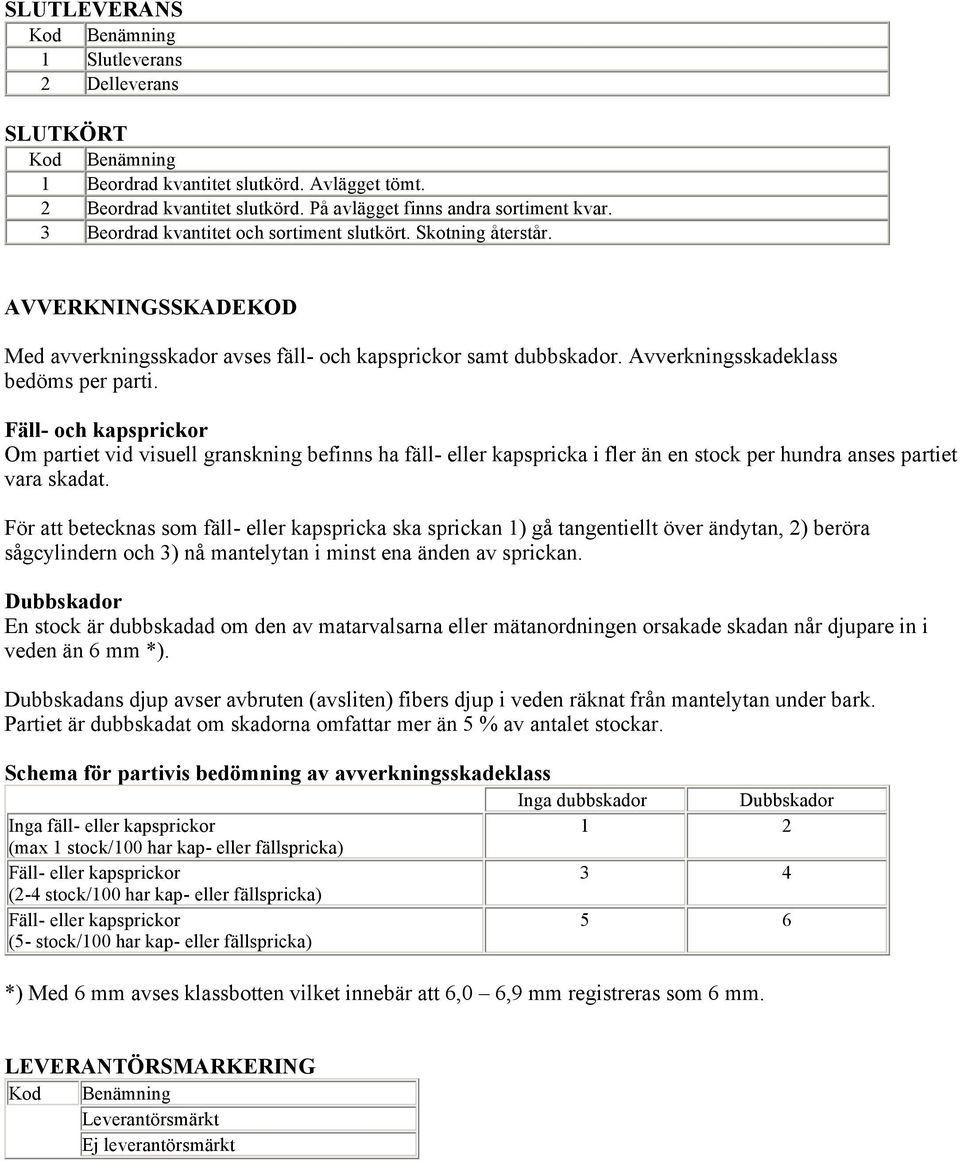

9 SLUTLEVERANS 1 Slutleverans 2 Delleverans SLUTKÖRT 1 Beordrad kvantitet slutkörd. Avlägget tömt. 2 Beordrad kvantitet slutkörd. På avlägget finns andra sortiment kvar. 3 Beordrad kvantitet och sortiment slutkört. Skotning återstår. AVVERKNINGSSKADEKOD Med avverkningsskador avses fäll- och kapsprickor samt dubbskador. Avverkningsskadeklass bedöms per parti. Fäll- och kapsprickor Om partiet vid visuell granskning befinns ha fäll- eller kapspricka i fler än en stock per hundra anses partiet vara skadat. För att betecknas som fäll- eller kapspricka ska sprickan 1) gå tangentiellt över ändytan, 2) beröra sågcylindern och 3) nå mantelytan i minst ena änden av sprickan. Dubbskador En stock är dubbskadad om den av matarvalsarna eller mätanordningen orsakade skadan når djupare in i veden än 6 mm *). Dubbskadans djup avser avbruten (avsliten) fibers djup i veden räknat från mantelytan under bark. Partiet är dubbskadat om skadorna omfattar mer än 5 % av antalet stockar. Schema för partivis bedömning av avverkningsskadeklass Inga dubbskador Dubbskador Inga fäll- eller kapsprickor 1 2 (max 1 stock/100 har kap- eller fällspricka) Fäll- eller kapsprickor 3 4 (2-4 stock/100 har kap- eller fällspricka) Fäll- eller kapsprickor 5 6 (5- stock/100 har kap- eller fällspricka) *) Med 6 mm avses klassbotten vilket innebär att 6,0 6,9 mm registreras som 6 mm. LEVERANTÖRSMARKERING Leverantörsmärkt Ej leverantörsmärkt

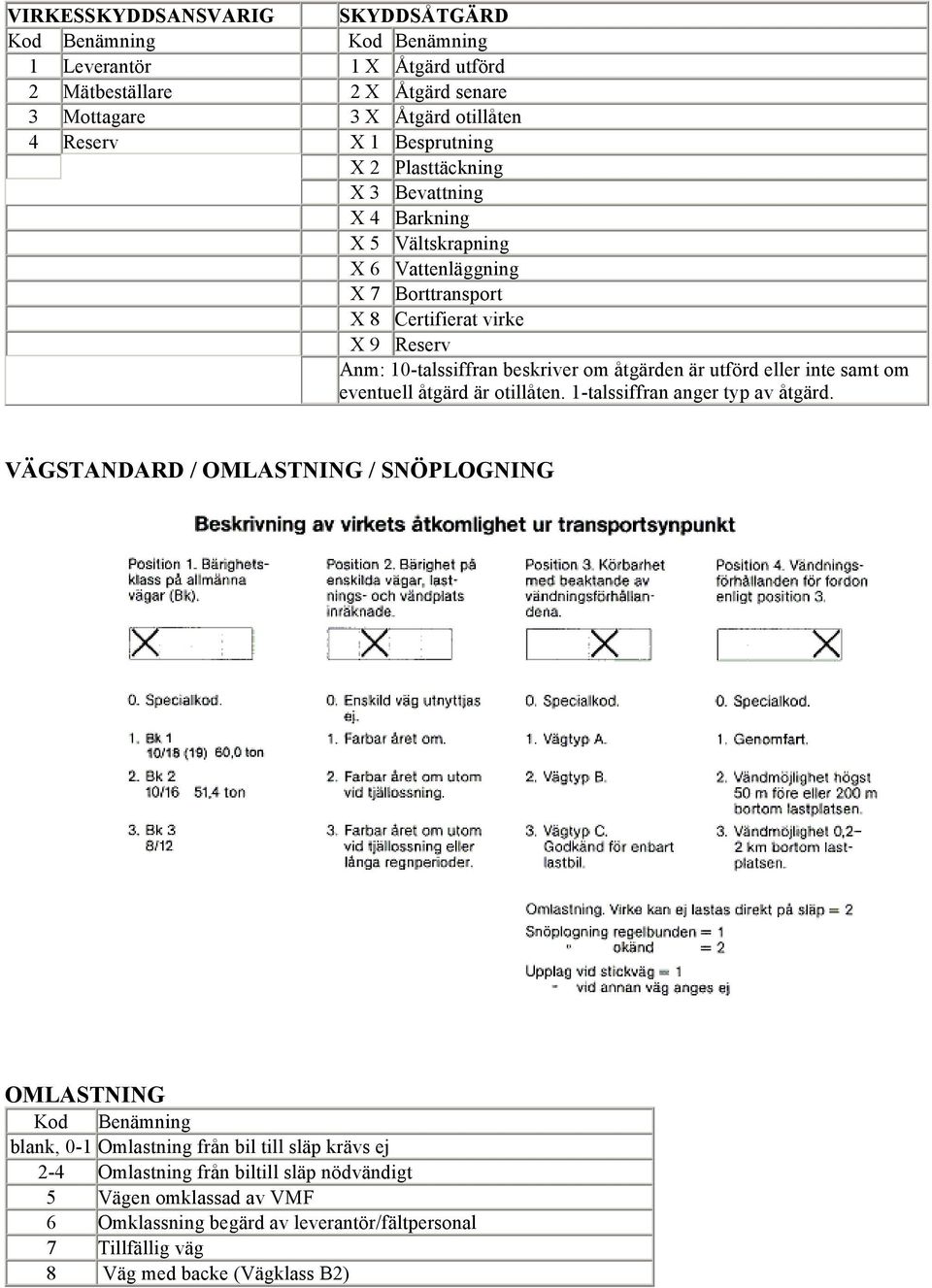

10 VIRKESSKYDDSANSVARIG SKYDDSÅTGÄRD 1 Leverantör 1 X Åtgärd utförd 2 Mätbeställare 2 X Åtgärd senare 3 Mottagare 3 X Åtgärd otillåten 4 Reserv X 1 Besprutning X 2 Plasttäckning X 3 Bevattning X 4 Barkning X 5 Vältskrapning X 6 Vattenläggning X 7 Borttransport X 8 Certifierat virke X 9 Reserv Anm: 10-talssiffran beskriver om åtgärden är utförd eller inte samt om eventuell åtgärd är otillåten. 1-talssiffran anger typ av åtgärd. VÄGSTANDARD / OMLASTNING / SNÖPLOGNING OMLASTNING blank, 0-1 Omlastning från bil till släp krävs ej 2-4 Omlastning från biltill släp nödvändigt 5 Vägen omklassad av VMF 6 Omklassning begärd av leverantör/fältpersonal 7 Tillfällig väg 8 Väg med backe (Vägklass B2)

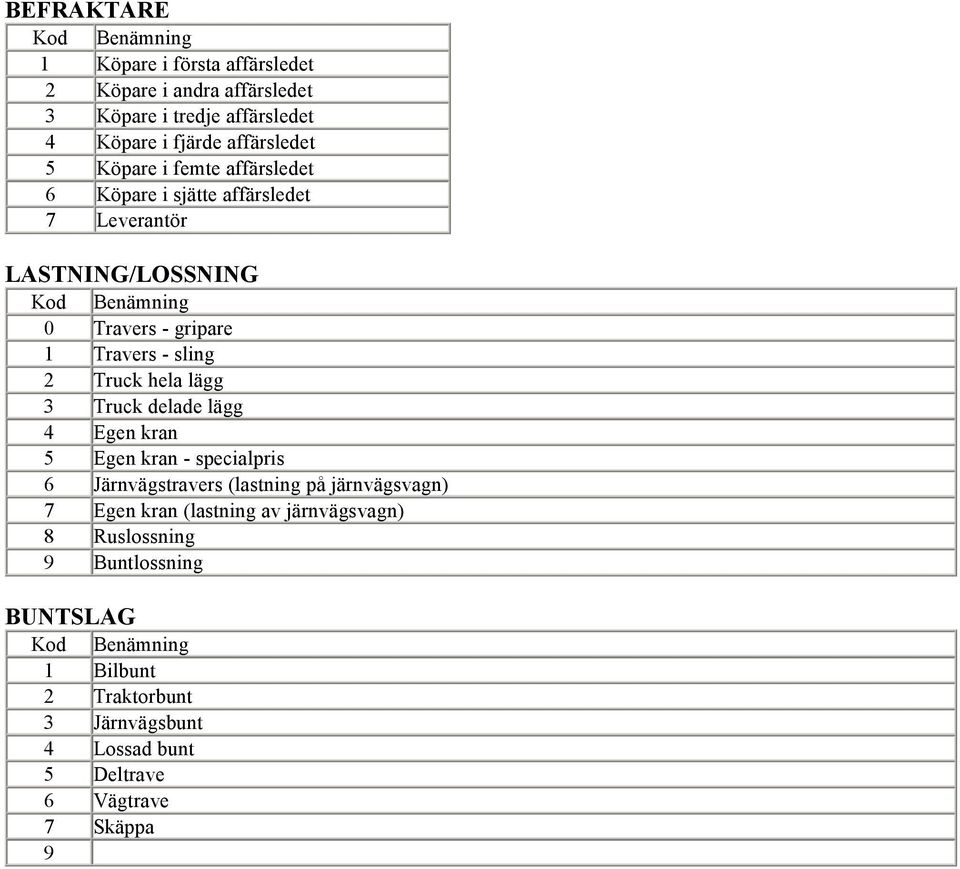

11 BEFRAKTARE 1 Köpare i första affärsledet 2 Köpare i andra affärsledet 3 Köpare i tredje affärsledet 4 Köpare i fjärde affärsledet 5 Köpare i femte affärsledet 6 Köpare i sjätte affärsledet 7 Leverantör LASTNING/LOSSNING 0 Travers - gripare 1 Travers - sling 2 Truck hela lägg 3 Truck delade lägg 4 Egen kran 5 Egen kran - specialpris 6 Järnvägstravers (lastning på järnvägsvagn) 7 Egen kran (lastning av järnvägsvagn) 8 Ruslossning 9 Buntlossning BUNTSLAG 1 Bilbunt 2 Traktorbunt 3 Järnvägsbunt 4 Lossad bunt 5 Deltrave 6 Vägtrave 7 Skäppa 9

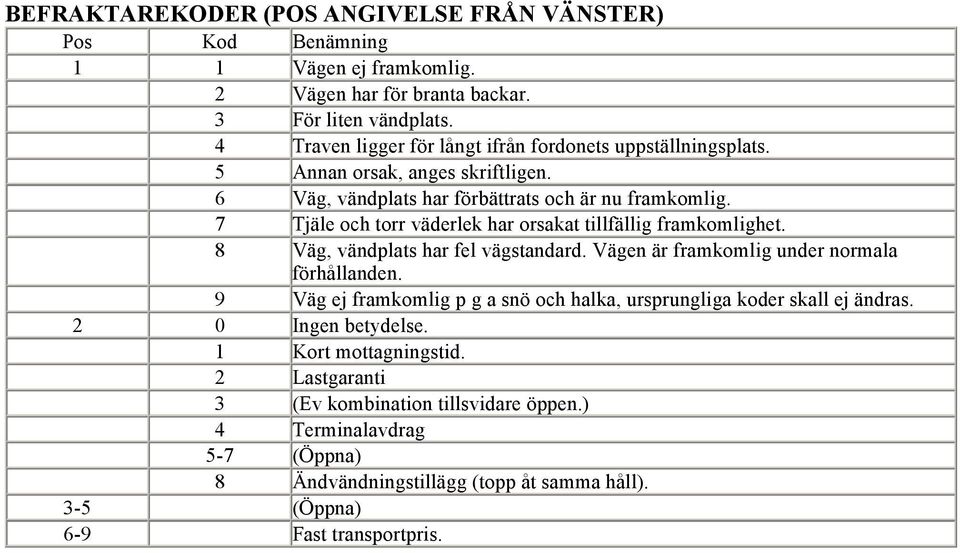

12 BEFRAKTAREKODER (POS ANGIVELSE FRÅN VÄNSTER) Pos 1 1 Vägen ej framkomlig. 2 Vägen har för branta backar. 3 För liten vändplats. 4 Traven ligger för långt ifrån fordonets uppställningsplats. 5 Annan orsak, anges skriftligen. 6 Väg, vändplats har förbättrats och är nu framkomlig. 7 Tjäle och torr väderlek har orsakat tillfällig framkomlighet. 8 Väg, vändplats har fel vägstandard. Vägen är framkomlig under normala förhållanden. 9 Väg ej framkomlig p g a snö och halka, ursprungliga koder skall ej ändras. 2 0 Ingen betydelse. 1 Kort mottagningstid. 2 Lastgaranti 3 (Ev kombination tillsvidare öppen.) 4 Terminalavdrag 5-7 (Öppna) 8 Ändvändningstillägg (topp åt samma håll). 3-5 (Öppna) 6-9 Fast transportpris.

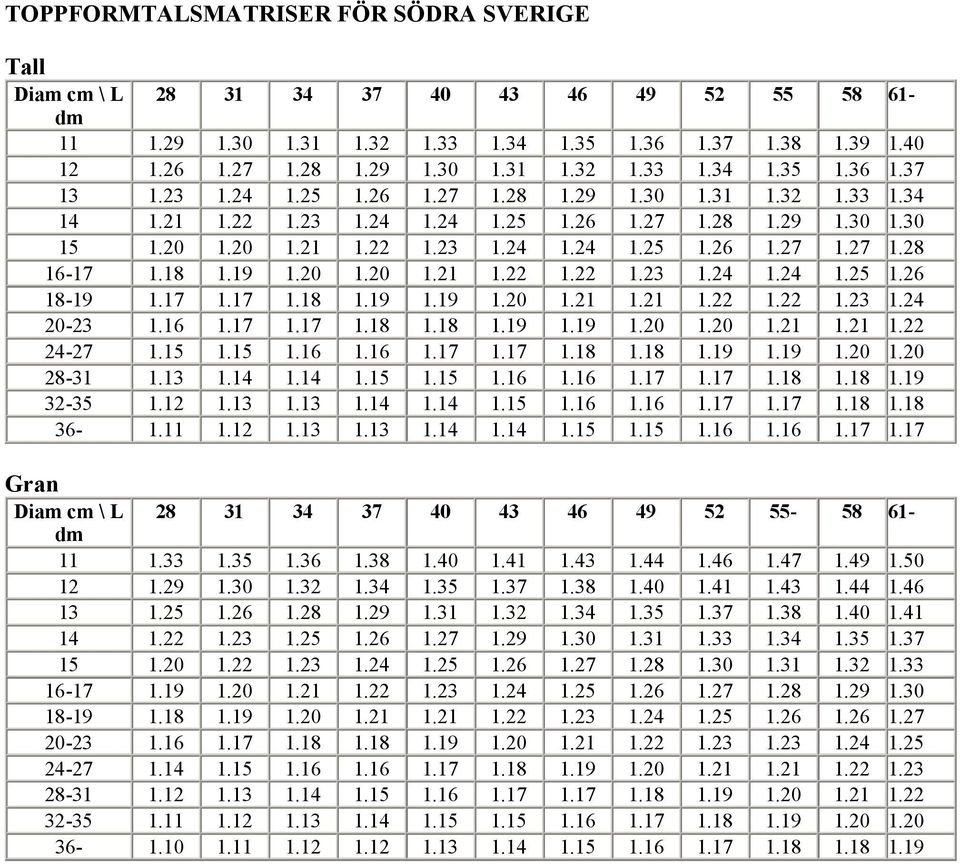

13 TOPPFORMTALSMATRISER FÖR SÖDRA SVERIGE Tall Diam cm \ L dm Gran Diam cm \ L dm

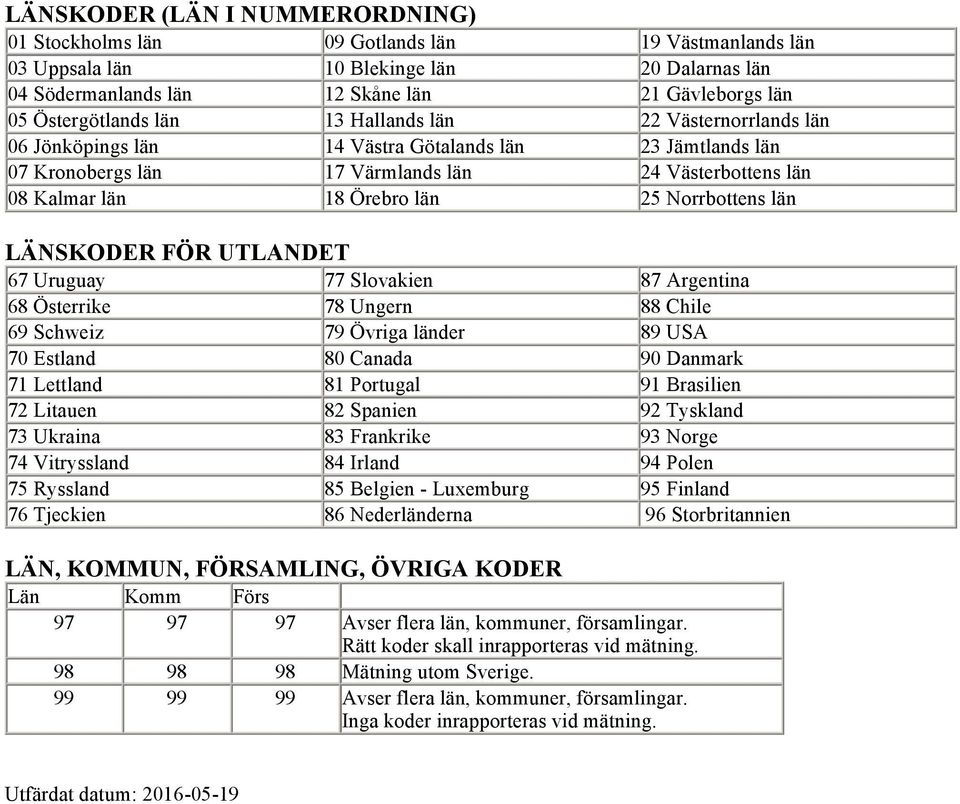

14 LÄNSKODER (LÄN I NUMMERORDNING) 01 Stockholms län 09 Gotlands län 19 Västmanlands län 03 Uppsala län 10 Blekinge län 20 Dalarnas län 04 Södermanlands län 12 Skåne län 21 Gävleborgs län 05 Östergötlands län 13 Hallands län 22 Västernorrlands län 06 Jönköpings län 14 Västra Götalands län 23 Jämtlands län 07 Kronobergs län 17 Värmlands län 24 Västerbottens län 08 Kalmar län 18 Örebro län 25 Norrbottens län LÄNSKODER FÖR UTLANDET 67 Uruguay 77 Slovakien 87 Argentina 68 Österrike 78 Ungern 88 Chile 69 Schweiz 79 Övriga länder 89 USA 70 Estland 80 Canada 90 Danmark 71 Lettland 81 Portugal 91 Brasilien 72 Litauen 82 Spanien 92 Tyskland 73 Ukraina 83 Frankrike 93 Norge 74 Vitryssland 84 Irland 94 Polen 75 Ryssland 85 Belgien - Luxemburg 95 Finland 76 Tjeckien 86 Nederländerna 96 Storbritannien LÄN, KOMMUN, FÖRSAMLING, ÖVRIGA KODER Län Komm Förs Avser flera län, kommuner, församlingar. Rätt koder skall inrapporteras vid mätning Mätning utom Sverige Avser flera län, kommuner, församlingar. Inga koder inrapporteras vid mätning. Utfärdat datum:
