Kvalitetsbestämning av sågtimmer av tall och gran

Transkript

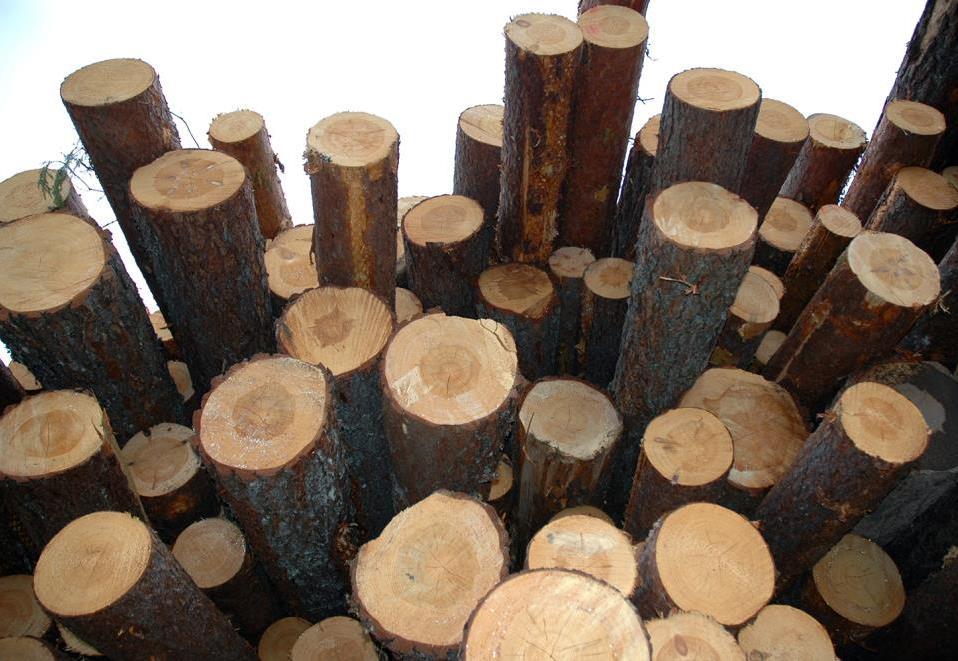

1 SDC:s instruktioner för virkesmätning Kvalitetsbestämning av sågtimmer av tall och gran Januari 2015 Rev

2 Instruktionen Ersätter VMR 1-07 som infördes 2008 Endast små förändringar Omfattar endast kvalitetsbestämning Är tillämplig även för virkespartier med särskilda dimensionskrav, t.ex. klentimmer och sågbar kubb Ingen separat instruktion för travmätning, d.v.s. samma kvalitetskrav oavsett mätmetod 2

3 Grundkrav för inmätning Om avtalat besiktigas aktuell leverans innan mätning. Besiktningen kan avse färskhet, identitet, nedsmutsning, etc. 3

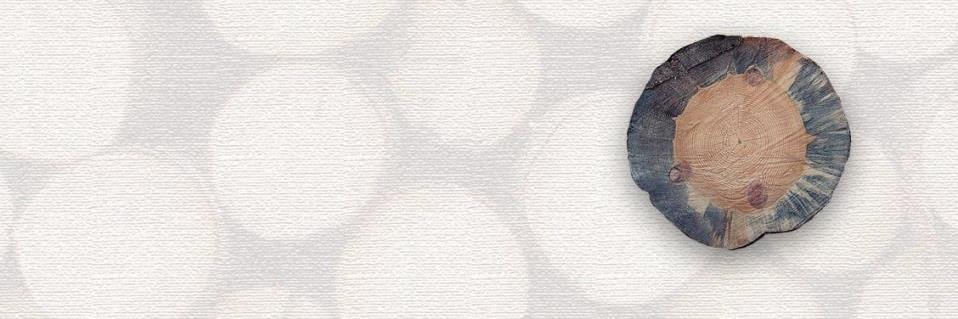

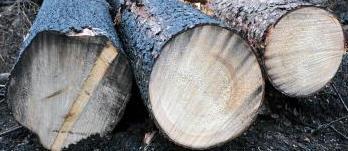

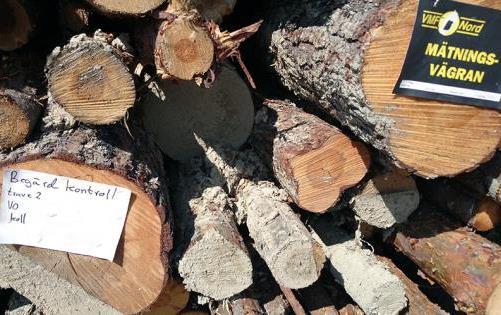

4 Grundkrav för inmätning Leveransen mätningsvägras vid: För hög andel stockblånad (om gräns avtalats) Förekomst av kol, sot, plast, sten, metall Större vrakvolym än 10 %, t.ex. nedsmutsning Stockblånad Sot Sten, diam > 20 mm 4

5 Grundkrav för sågtimmer av tall och gran Tillredd av levande stamdel samt kapad med såg Fri från insektsskador och lagringsröta i veden Fri från kol, sot, sten, grus, metall och plast i ved och bark Grus, diameter 2-20 mm 5

6 Grundkrav för sågtimmer av tall och gran Fri från rotben med en höjd om 15 cm eller mer Max 5 % skogsröta i ändytan (exkl. rotben) Fri från skogsröta orsakad av tallticka Rotben Skogsröta Tallticka 15 cm Vrakning 2 dm Röta max 5 % av den streckade arean 6

7 Grundkrav för sågtimmer av tall och gran Uppfylla längd- och diameterkrav enligt avtal Vara tillfredsställande rak (max 120 cm utbytesförlust) För sågtimmer i standardlängd 3,3 m (kubb) max 30 cm utbytesförlust. 7

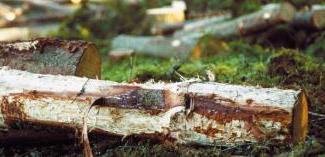

8 Grundkrav för sågtimmer av tall och gran Ej ha öppen lyra, slirskada, spjälkning eller annan stamskada (inkluderar ej rotveck) djupare in i sågcylindern än 20 % av dess diameter 8

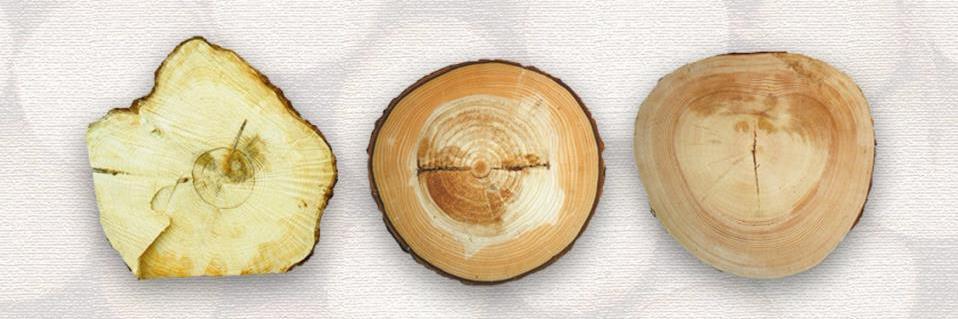

9 Grundkrav för sågtimmer av tall och gran Fri från stam- och växtsprickor härrörande från det växande trädet. Dock tolereras märgsprickor Växtspricka Uppstår ofta som ringspricka mellan tät- och frodvuxen ved. Kan även förekomma tvärs årsringarna, främst hos gran från åkerplanteringar. Tolereras ej Tolereras ej Tolereras Ringspricka Växtspricka Märgspricka 9

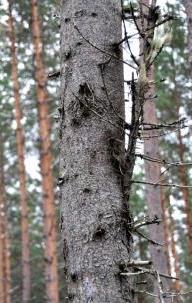

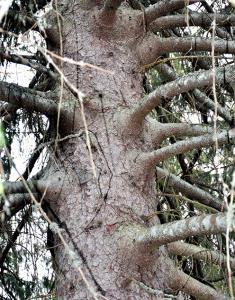

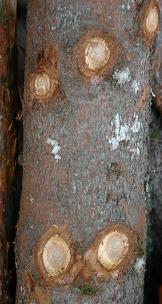

10 Grundkrav för sågtimmer av tall och gran Ej ha sprötkvist större än 120 mm Tillfredsställande kvistad eller kvistad enligt avtalet 10

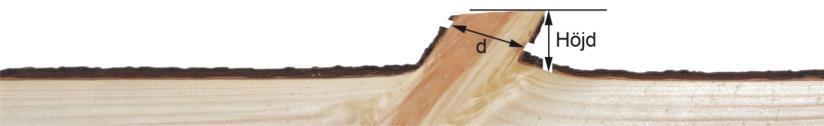

11 Kvistningskrav kviststumps höjd och diameter Mätning av kviststumps diameter (d) och höjd Tillfredsställande kvistad stock Kvistar med diameter < 10 mm ub samt kviststumpar kortare än 55 mm tillåts Högst fyra kvistar med diameter mm ub och höjd mm 11

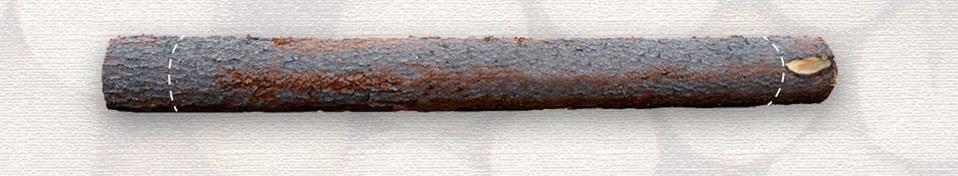

12 Kvalitetsbedömning Bestämning av stocks kvalitetsklass sker utifrån hela stockens mantelyta samt dess båda ändytor. Om stockens läge på transportör eller underlag ej är avsiktligt styrt får bedömningen av kvalitetsklass begränsas till stockens synliga del. Tolerans för fel nära stockändarna Tolerans avser båda stockändarna, t.ex. grov kvist 20 cm Hela felet måste ligga inom toleransområdet. För kvistansvällning avses dess högsta punkt 12

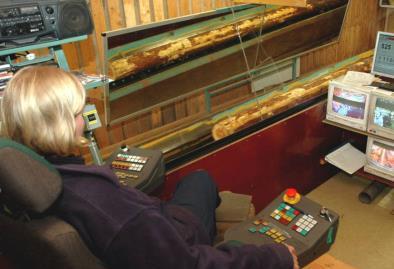

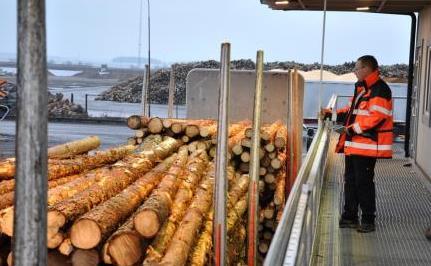

13 Kvalitetsbestämning vid stock- resp. travmätning Stockmätning Travmätning Vid indelning av sågtimmer i mer än en kvalitetsklass ska timret stockmätas Andelen ej leveransgilla stockar ska anges, ingen ytterligare kvalitetsindelning Kvalitetsbedömningen grundas på synliga stockar Travmätning kan kombineras med stockmätta stickprov 13

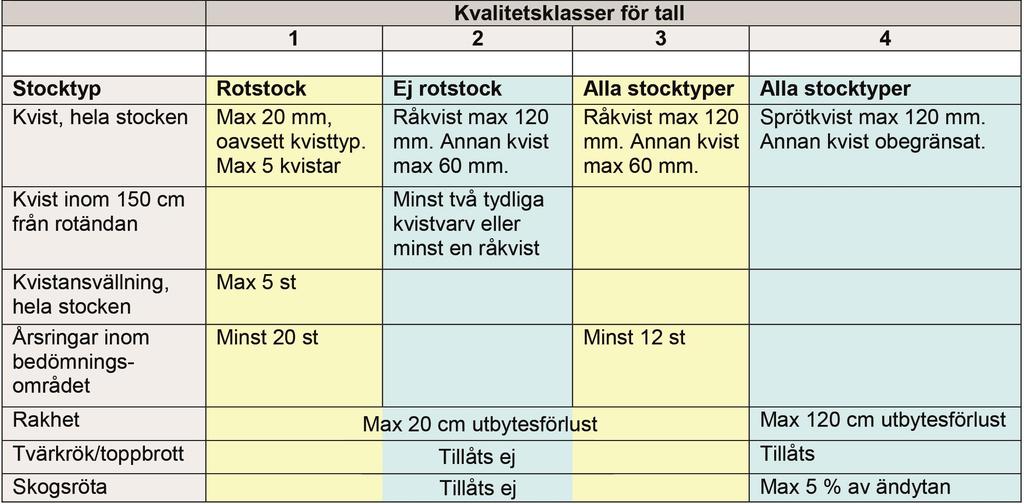

14 Kvalitetsklasser tall 14

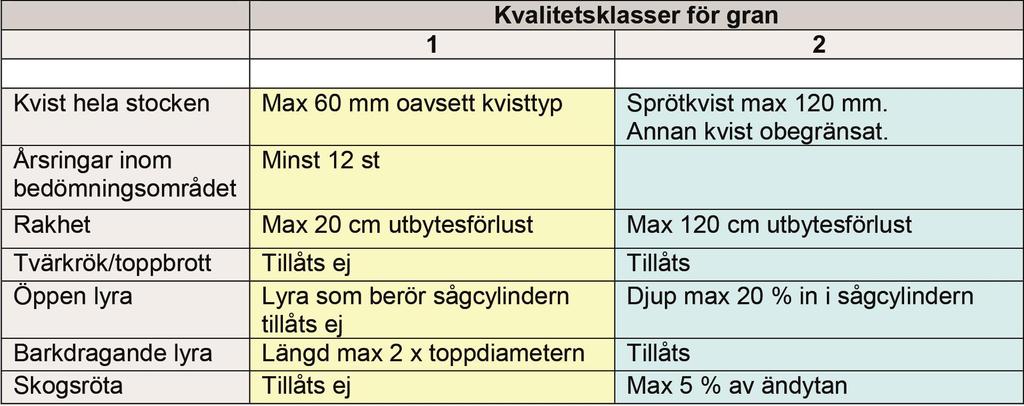

15 Kvalitetsklasser gran 15

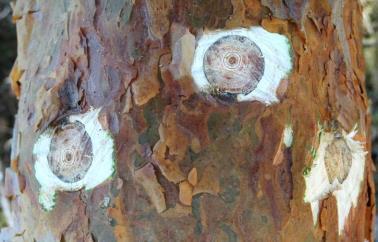

16 Kvisttyper råkvist, torrkvist Råkvist Kvist som i mantelytan har växtsamband med någon del av omgivande ved Torrkvist Kvist som i mantelytan helt saknar växtsamband med omgivande ved 16

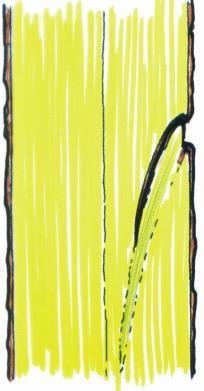

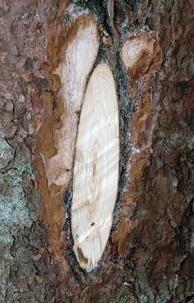

17 Sprötkvist Starkt uppåtriktad, ofta barkdragande kvist I allmänhet bildad genom toppbrott eller dubbeltopp Framträder ofta i mantelytan mellan två kvistvarv Snittet i mantelytan får en starkt oval form En regel är att en sprötkvists största diameter är minst dubbelt så stor som dess minsta Kvisttyper sprötkvist 17

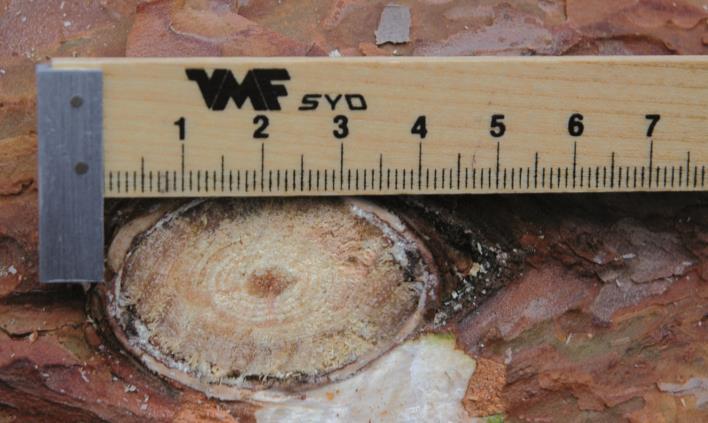

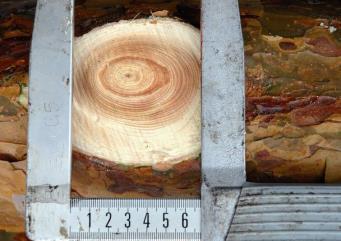

18 Mätning av kvists diameter Kvistdiametern mäts i den riktning som ger största måttet På kvist som drar bark inkluderas barken Råkvists diameter mäts vid den yttersta mörkfärgade årsringen runt kvisten 18

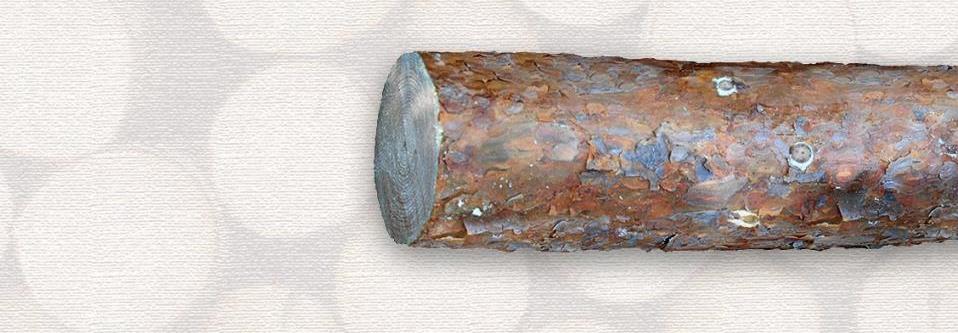

19 Tydliga kvistvarv kriterium för tall klass 2 Tydligt kvistvarv innebär att minst två kvistar med diameter 15 mm ska finnas i kvistvarvet och vara högst 10 cm från varandra i höjdled. För klass 2 krävs minst två tydliga kvistvarv eller en råkvist inom stockens första 150 cm. Minst en av kvistarna inom stockens första 150 cm Högst 10 cm från kvistkant till kvistkant 19

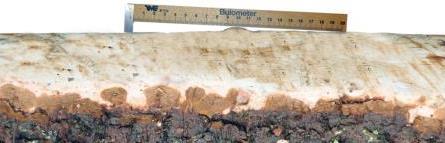

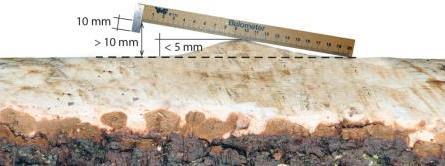

20 Kvistansvällning - bulometern Tecken på inväxt och övervallad kvist Viktig indikator på stockens kvalitet Räkningsbar om dess höjd över mantelytan under bark är större än 5 mm Beaktas enbart för tall klass 1 Räkningsbar kvistansvällning Ej räkningsbar kvistansvällning 20

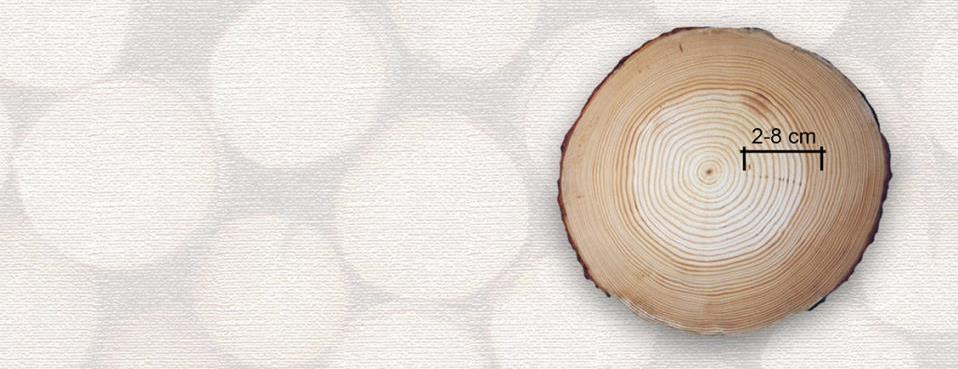

21 Antal årsringar Antalet årsringar räknas inom en sträcka av 6 cm i stockens ändyta i den radiella riktning som ger den största medelårsringsbredden inom intervallet Rotstock av gran 2-8 cm från märgen i toppändan Övriga stocktyper 2-8 cm från märgen i stocks grovända 21

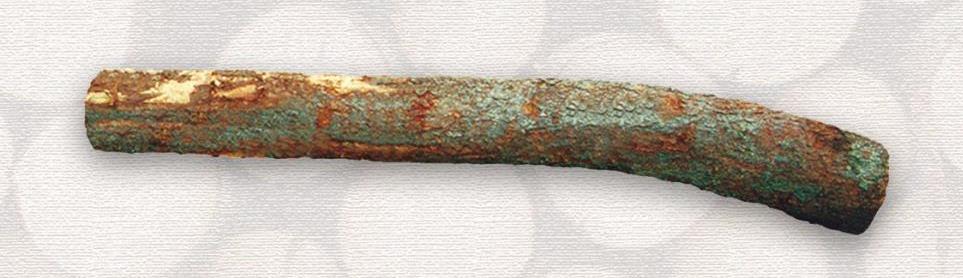

22 Rakhet - utbytesförlust Sågcylinder (toppdiameter 15 mm) Utbytesförlust 20 cm = tolerans cm = sämsta klass > 120 cm = vrak Sågcylindern får förskjutas för att minimera utbytesförlusten 22

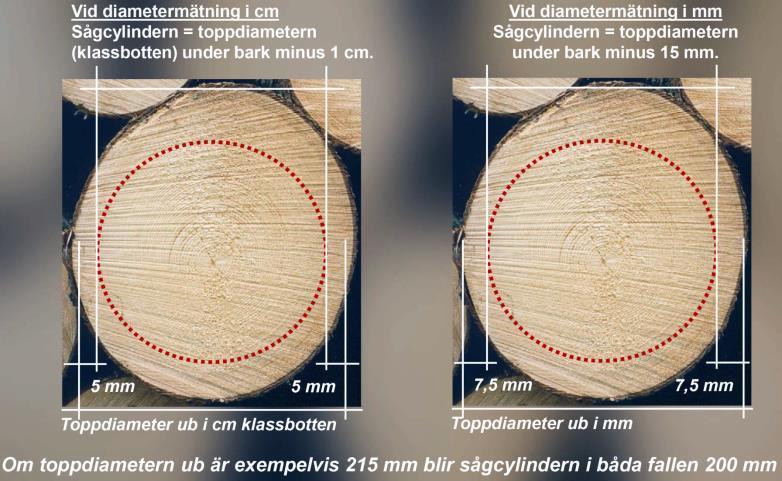

23 Sågcylindern 23

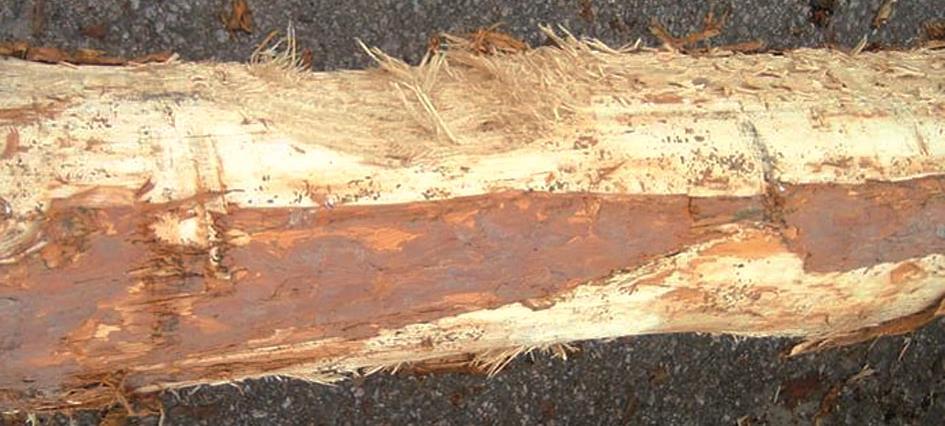

24 Öppen lyra En lyra uppstår till följd av skada i barken eller veden, genom ex.vis påfällning vid avverkning. I början är skadan öppen och grund (öppen lyra), d.v.s. lyrans botten är synlig. Slirskada, spjälkning, kvisturdrag eller annan stamskada jämställs med öppen lyra (för sågskär gäller ej 7 cm tolerans). Slirskada Öppen lyra 24

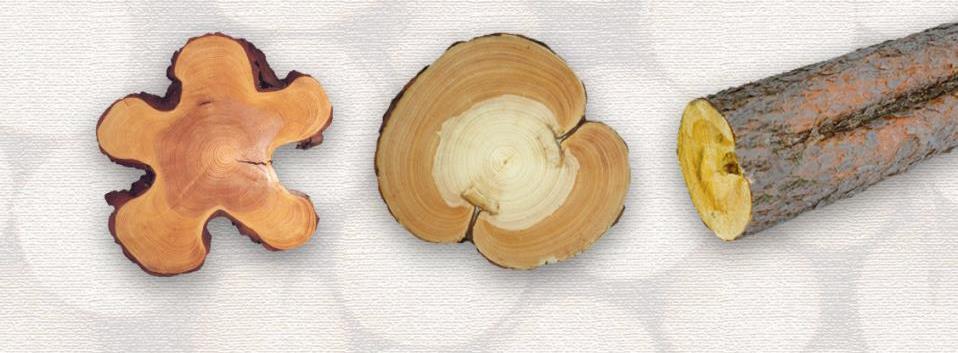

25 Diameteravdrag på tall Rotveck Barkdragande lyra Öppen lyra För stock med öppen lyra, barkdragande lyra eller rotveck som berör sågcylindern minskas diametern med 1 cm (obs att djup öppen lyra föranleder vrakning). Dock bortses från sådant fel som ryms inom 20 cm från stockändan. 25

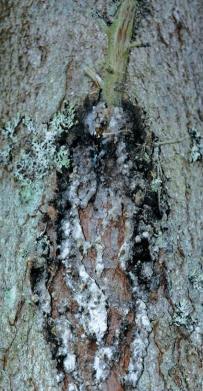

26 Övervallad lyra, ofta omgiven av bark och kåda Kan med tiden bli helt dold Barkdragande lyra Ju mindre spår efter lyran, desto djupare ligger skadan Tall: diameteravdrag om 1 cm för barkdragande lyra längre än 7 cm Gran: i klass 1 tillåts barkdragande lyra intill en längd motsvarande dubbla toppdiametern 26

27 Parti respektive leverans Leverans Den kvantitet som levereras och mäts in vid ett specifikt tillfälle (har ett unikt redovisningsnummer). Virkesparti En avgränsad virkeskvantitet för vilken virkessäljaren och virkesköparen avtalat om och som mäts med samma mätmetod. Kraven på virkets egenskaper är lika för hela virkeskvantiteten. Leveransen av virket äger vanligen rum vid ett tillfälle eller under en begränsad tid. Om/när avverkningsskador respektive blånad mäts/bedöms, görs det per leverans. 27

28 Leveransvis mätning/bedömning av avverkningsskador respektive blånad För båda gäller: Mätning/bedömning utförs om parterna så avtalat Klasser får sammanslås eller uteslutas Mätning/bedömning utförs per leverans Om praktiskt möjligt kan mätning/bedömning utföras vid såväl stockmätning som travmätning Eventuell prisreduktion avtalas mellan parterna 28

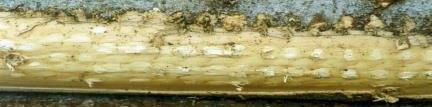

29 Avverkningsskador dubbskador och kapsprickor För att betecknas som kapspricka ska den Gå tangentiellt över ändytan Beröra sågcylindern Nå mantelytan i minst ena änden 8 mm 13 mm Kapsprickor Dubbskada (om dubbhål är djupare än 7 mm) 29

30 Avverkningsskador Frekvensen kapsprickor i leveransen graderas som andel stockar med kapsprickor och bedöms via visuell granskning. Virket är dubbskadat om skadorna omfattar mer än 5 % av stockarna. Avverkningsskadeklass Bedömning ej utförd Ej bedömd Dubbskador Nej ( 5 %) Ja (> 5 %) Inga kapsprickor 1 2 Måttlig mängd kapsprickor, 1-5 % 3 4 Stor mängd kapsprickor, > 5 %

31 Blånadsbedömning Ytblånad bedöms via visuell besiktning av stockarna. För bedömning av andel stockblånad krävs att virkesmätaren hugger i en representativ andel av stockarna i leveransen. Klassningsalternativ Benämning Andel blånadsskadade stockar i leveransen Blånadsklass Blånadsbedömning ej utförd - Ej bedömd Bedömning av ytblånad Ytblånad 5 % 0-5 % 1 Ytblånad 6-25 % 6-25 % 2 Ytblånad > 25 % > 25 % 3 Bedömning av stockblånad (gräns för mätningsvägran kan avtalas) Ingen stockblånad 0 % 4 Stockblånad 1-10 % 1-10 % 5 Stockblånad % % 6 Stockblånad % % 7 Stockblånad > 50 % > 50 % 8 31

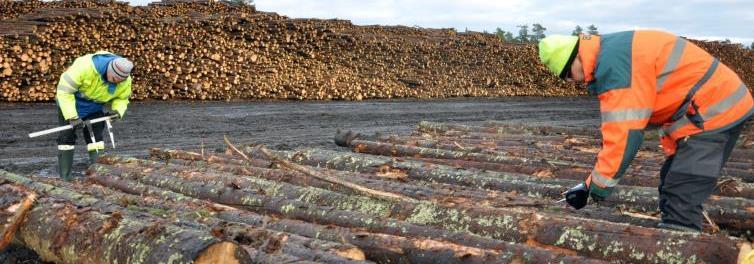

32 Kontroll av kvalitetsbestämning Utförs som manuell kontrollmätning av slumpmässigt utvalda stockar Hela stockens yta ska kunna besiktigas, t.ex. stocken ligger på underlag så att den lätt kan rullas Bör utföras inom två veckor och ska vara utförd inom sex veckor efter ordinarie mätning 32

33 Revisionshistorik Datum Ändring Bild 11. Ändrat från 40 mm till 55 mm Bild 13. Omformulering rörande travmätning 33
