REDUCERINGS VENTILER FÖR LÅGTRYCK Ansl. in Ansl. ut G-t ut Kg/h /4"inv 3/8" inv 30 mbar Pol 8 mm slang 30 mbar 4

Transkript

1 1 LITE OM REDUCERINGSVENTILER En reduceringsventil är ingen evighetsventil, den innehåller ett tunt gummi membran som med tiden torkar eller sväller. Om membranet skulle gå sönder så kan fullt flasktryck strömma ut i systemet med brand som följd. GASOLGRUPPENS rekommendation är att ni byter ventil vart 10 år. Anslutningspackningar före reduceringsventil skall kontrolleras vid varje flaskbyte eller bytas en gång per år. Förklaringar G-t = Gastryck Mb = Mbar Ansl. = Anslutning F-t = Flasktryck REDUCERINGS VENTILER FÖR LÅGTRYCK Ansl. in Ansl. ut G-t ut Kg/h Pol 8 slang 30 mbar Pol 1/4 V. utv. 30 mbar Pol 10 slang 30 mbar 1, M14 8 slang 30 mbar M14 1/4 V. utv. 30 mbar /8 V. 8 slang 30 mbar /8 V 1/4 V utv. 30 mbar Reservdels gummikona till Pol ansl Reservdels o-ring till Pol ansl. REDUCERINGS VENTILER FÖR LÅGTRYCK Ansl. in Ansl. ut G-t ut Kg/h /4"inv 3/8" inv 30 mbar Pol 8 mm slang 30 mbar 4 REDUCERINGSVENTILER FÖR ANSLUTNING PÅ H-FLASKOR Ansl. in Ansl. ut G-t ut Kg/h H11 8 slang 30 mbar H11 10 slang 30 mbar H11 3/8"V utv 2-4 bar 3, H11 Pol Inv. 2-4 bar 3, Caravangas 10 slang 30 mbar 1 REDUCERINGSVENTILER FÖR LÅGTRYCK Ansl. in Ansl. ut G-t ut Kg/h M16 1/4V utv. 50 mbar Din inv. 1/4V utv. 30 mbar /4 inv. 1/4 inv. 50 mbar Din inv. 1/4V utv. 50 mbar M16 1/4V utv. 30 mbar 1

2 2 REDUCERINGSVENTILER FÖR FAST ANSLUTNING Ansl. in Ansl. ut G-t ut Kg/h Fläns 1/2 inv. 30 mbar Fläns 1/2 inv. 30 mbar Fläns 1/2 inv 50 mbar 6 Reduceringsventiler med hög kapacitet. Dessa ventiler kan monteras på omkopplare Ingångsflänsar finns i flera olika utföranden. Kan anslutas med evakueringsrör. AUTOMATISK OMKOPPLARE MELLAN FLASKOR Kg/h Tryck vid driftsflaska Reserv Ansl. in Ansl. ut kg 1 kg Pol inv. Fläns kg 1.4 kg Pol inv. Fläns kg 0.5 kg Pol inv. Fläns Fjärrindikator för visning på annan plats att skifte har skett. 12 v. Dessa omkopplare skiftar till fulla flaskor utan driftavbrott. Antal flaskor kan utökas med hjälp av förbindelseslang /1/2 och t-koppling /15. Utgångsflänsar finns i flera olika utföranden. FLÄNSAR Ansl.ut till red. ventil Ansl.ut omkopplare Pol utv Pol inv /8 inv Din utv Pol inv /2 inv /2 inv /8 inv Packning och skruvar Pol utv. REDUCERVENTILER FÖR MELLANTRYCK Ansl. in Ansl. ut G-t ut Kg/h Pol 8 slang 150 mbar Pol 8 slang mbar Pol 3/8V utv bar Pol 3/8V utv. 0.5 bar 1 REDUCERVENTILER FÖR MELLANTRYCK OCH HÖGTRYCK Ansl. in Ansl. ut G-t ut Kg/h Slangbr. Mano Pol 3/8V utv bar 12 Ja Ja Pol 3/8V utv bar 8 Nej Ja Pol 3/8V utv bar 8 Nej Nej Pol 3/8V utv. 1.5 bar 4 Nej Nej

3 3 REDUCERVENTILER STÄLLBARA FÖR HÖGTRYCK Ansl. in Ansl. ut G-t ut Kg/h Slangbrottsvent Pol 3/8V 1-4 bar 5-12 Ja Pol 3/8V 1-4 bar 5-12 Ja Pol 3/8V 1-4 bar 5-20 Nej Pol 3/8V 1-4 bar 5-20 Nej /8V 3/8V 1-4 bar 5-12 Ja /8V 3/8V 1-4 bar 5-20 Nej Manometer som tillbehör till Ventil och ingår manometer. REDUCERVENTILER MED FAST TRYCK Ansl. in Ansl. ut G-t ut Kg/h Slangbrottsvent Pol 3/8V utv. 1 bar 2.5 Nej Pol 3/8V 2 bar 1.7 Ja Pol 3/8V 2 bar 3.1 Ja Pol 3/8V 2 bar 4 Nej /8V 3/8V 1.5 bar 3.5 Nej /8V 3/8V 2 bar 3.1 Ja /8V 3/8V 2 bar 4 Nej Grenuttag för att kunna ta ut 2 st slangar från en ventil. Ansl. 3/8V är utrustad med Läcktestsystem LTS. ÖVERSÄTTNINGSTABELL TRYCK 1 bar motsvarar Omräkning 0.1 MPa Psi x = Bar atö 100 KPa lbs x = Bar atö 1000 Mbar oz x = gram MMvp Pa 14.5 Psi lbs = pound ANSLUTNINGSVENTILER & KOPPLINGAR TILL CAMPINGFLASKOR Ansl. in Ansl. ut Typ Flasktyp M14 utv. 3/8V utv. Vinkel med svivel /06/ M16 utv. Din utv. Vinkel / M14 utv. 3/8V utv. Rak /06/ M14 utv. Slang 5-8 mm Rak /06/ /8V inv. 3/8V utv. U-koppling /8V inv. 3/8V utv. Vinkel Vinkel och u-koppling är till för att skapa mindre byggmått mellan anslutningsventil och reducerventil. Tillverkade i mässing. Lösa packningar finns till alla ventiler Packningssats till anslutningsventiler /5 SLANGBROTTSVENTILER FÖR P-FLASKA Ansl. in Ansl. ut G-t in Kg/h Typ Pol 3/8V utv bar Gas Pol 8 Slang bar Gas Pol 8 Slang bar Gas Pol 3/8 utv bar Gas Pol 1/4 utv bar Vätska Pol 3/8V utv bar Vätska Pol 1/4 utv bar Gas Ventil är med o-ringstätning, övriga med metallisk tätning.

4 4 SLANGBROTTSVENTILER ÖVRIGA Ansl. in Ansl. ut G-t in Kg/h /8 utv. 3/8V utv bar /8V inv. 3/8V utv bar /8V inv. 3/8V utv bar /8V inv. 3/8V utv bar /8V inv. 3/8V utv bar /8V inv. 3/8V utv bar /8V inv. 3/8V utv kg POL ANSLUTNINGAR Ansl. in Ansl. ut Typ Pol utv. 2 x Pol inv. Grenutag Pol utv. 2 x Pol inv. Grenuttag med slangbrottsventil Pol inv. Pol inv. Skarvkoppling Pol inv. 1/2 inv. Skarvkoppling Pol utv. Propp med metallisktätning Pol utv. 3/8V utv. Flaskkoppling med metallisktätning Pol utv. 1/4 utv. Flaskkoppling med o-ringstätning Pol utv. 1/4 utv. Flaskkoppling med metallisktätning. POL ANSLUTNINGAR Ansl. in Ansl. ut Typ Pol inv. 1/4 utv. Nippel Pol inv. 3/8 utv. Nippel Pol inv. 3/8V utv. Nippel med backventil Pol utv. Pol inv. Förlängning till flaskor med krage O-ring till Pol koppling ÖVERGÅNGS OCH PÅFYLLNINGSNIPPLAR Ansl. in Ansl. ut Typ Pol utv. Din utv. För fyllning av P-flaskor utomlands Din inv. Pol inv. För fyllning av utländska flaskor /8 V inv. Pol inv. Övergång från camping till P-flaska Pol utv. M14 inv. Övergång från P-flaska till camping Pol utv. M14 inv. Lika som ovan fast i vinkel M14 utv. M16 inv. Övergång från camping till 904/ Din utv. M14 utv. För fyllning av camp.flaskor utomlands Din inv. 3/8V utv. Övergång från utländska flaskor till camp. ÖVERGÅNGS OCH PÅFYLLNINGSNIPPLAR Ansl. in Ansl. ut M14 utv. USA utv Din inv. M14 inv Din utv. 3/8V inv H11 fattning Pol inv. Övergång från H11 till Pol. 2-4 bar

5 5 ÖVERGÅNGSNIPPLAR FÖR 3/8 GÄNGOR Ansl. 1 Ansl. 2 Typ /8V utv. M13 inv. Bussning /8V inv. 1/4 utv. Sexkantnippel /8V utv. 3/8 utv. Sexkantnippel /8V inv. 1/4 utv. Lekande mutter /8V utv. 1/4 utv. Sexkantnippel /8V utv. 1/2 inv. Lekande mutter /8V inv. 1/2 utv. Sexkantnippel MAX SLANGLÄNGDER Flaska-red. Red.-rör Red.-förbr. Rör-förbr. Bostad 1.0 m 1.5 m 1.5 m 1.5 m Husvagn 0.7 m 1.5 m 1.5 m 1.5 m Båt 0.7 m 1.5 m 1.5 m 1.5 m Offentlig miljö 1.0 m 1.5 m 1.5 m 1.5 m Storkök 1.0 m 1.5 m 1.5 m 1.5 m Slangen skall vara så kort som möjligt. Får ej dras genom bärande konstruktion. Genom bänkskivor, skåpväggar etc. skall den skyddas mot nötning. Textilarmerad slang före reducerventil skall vara utrustad med slangbrottsventil. GASOLSLANGAR PÅ METERVARA Inner Yttre Armering mm 8 mm Ingen endast till friluftskök mm 11 mm Textil mm 13.5 mm Textil mm 9 mm Ingen endast till lab.brännare mm 16 mm Textil mm 18 mm Textil Slangskydd vid genomgång av skåpvägg, slangens yttre diameter max 16.5 mm. Skåpväggens max tjocklek 24 mm. MASKINPRESSADE SLANGAR FÖR LÅGTRYCK Längd Armering Ansl. 1 Ansl m Textil 3/8V inv. Slät 8 mm m Textil 1/4V inv. Slät 8 mm m Textil 1/4V inv. 8 mm rör inv m Textil 1/4V inv. 8 mm rör inv m Textil Slät 8 mm Slät 8 mm m Textil Slät 8 mm Slät 8 mm m Textil 3/8V inv. Slät 8 mm MASKINPRESSADE SLANGAR FÖR LÅG OCH HÖGTRYCK Längd Armering Ansl. 1 Ansl m Textil Pol utv. Pol utv m Stål 1/4 inv. 1/4 inv ,7 m Stål Pol utv. Pol utv ,7 m x 2 Stål Pol utv. Pol utv. för 2 st flaskor m Textil Pol utv m Stål 1/4 inv. 1/4 inv m Stål Pol utv. Pol utv m Stål 1/4 inv. 3/8 utv.

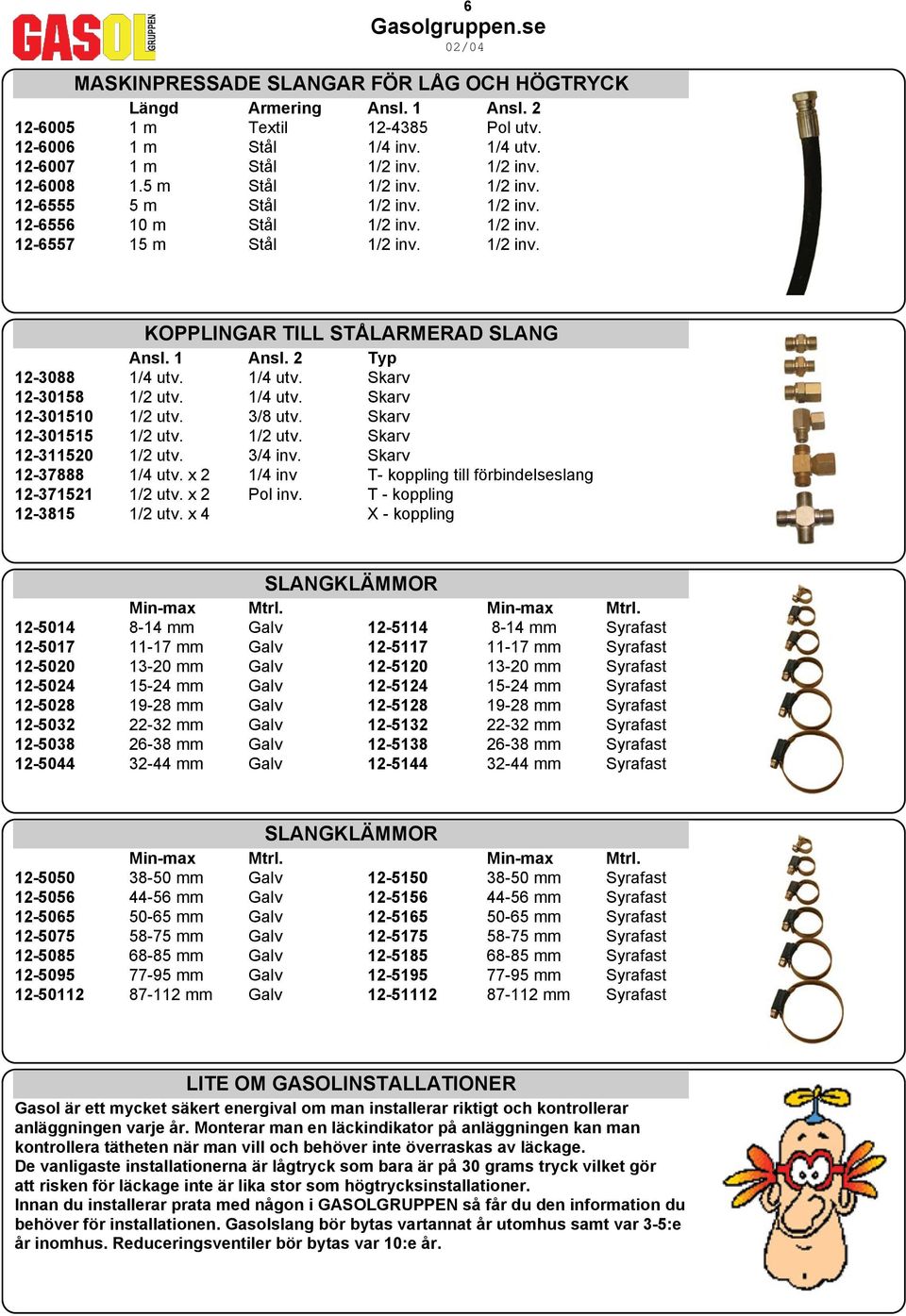

6 6 MASKINPRESSADE SLANGAR FÖR LÅG OCH HÖGTRYCK Längd Armering Ansl. 1 Ansl m Textil Pol utv m Stål 1/4 inv. 1/4 utv m Stål 1/2 inv. 1/2 inv m Stål 1/2 inv. 1/2 inv m Stål 1/2 inv. 1/2 inv m Stål 1/2 inv. 1/2 inv m Stål 1/2 inv. 1/2 inv. KOPPLINGAR TILL STÅLARMERAD SLANG Ansl. 1 Ansl. 2 Typ /4 utv. 1/4 utv. Skarv /2 utv. 1/4 utv. Skarv /2 utv. 3/8 utv. Skarv /2 utv. 1/2 utv. Skarv /2 utv. 3/4 inv. Skarv /4 utv. x 2 1/4 inv T- koppling till förbindelseslang /2 utv. x 2 Pol inv. T - koppling /2 utv. x 4 X - koppling SLANGKLÄMMOR Min-max Mtrl. Min-max Mtrl mm Galv mm Syrafast mm Galv mm Syrafast mm Galv mm Syrafast mm Galv mm Syrafast mm Galv mm Syrafast mm Galv mm Syrafast mm Galv mm Syrafast mm Galv mm Syrafast SLANGKLÄMMOR Min-max Mtrl. Min-max Mtrl mm Galv mm Syrafast mm Galv mm Syrafast mm Galv mm Syrafast mm Galv mm Syrafast mm Galv mm Syrafast mm Galv mm Syrafast mm Galv mm Syrafast LITE OM GASOLINSTALLATIONER Gasol är ett mycket säkert energival om man installerar riktigt och kontrollerar anläggningen varje år. Monterar man en läckindikator på anläggningen kan man kontrollera tätheten när man vill och behöver inte överraskas av läckage. De vanligaste installationerna är lågtryck som bara är på 30 grams tryck vilket gör att risken för läckage inte är lika stor som högtrycksinstallationer. Innan du installerar prata med någon i GASOLGRUPPEN så får du den information du behöver för installationen. Gasolslang bör bytas vartannat år utomhus samt var 3-5:e år inomhus. Reduceringsventiler bör bytas var 10:e år.

7 KOPPARRÖR 7 Yttre Godstjocklek Mjukglödgade mm 0.6 mm Ja mm 1 mm Ja mm 0.8 mm Ja mm 1 mm Nej mm 1 mm Ja mm 1 mm Ja mm 1 mm Nej Vissa rör finns även i kromat utförande med 2 meters längd. KOPPARRÖR Yttre Godstjocklek Mjukglödgad mm 1 mm Ja mm 1 mm Nej mm 1 mm Nej mm 1 mm Nej mm 1 mm Nej Vissa rör finns även i kromat utförande med 2 meters längd För 8 x 0,8 rör För 8 x 1 rör För 10 x 1 rör För 12 x 1 rör För 15 x 1 rör. STÖDHYLSOR Skall alltid användas när mjukglödgade rör installeras. Tillverkade i mässing eller koppar. RÖR KLAMMER Rör Mtrl Galv med gummiöverdrag Rostfri med gummiöverdrag Rostfri med gummiöverdrag Kromad plast enkel rör Vit plast enkel rör. ATT TÄNKA PÅ! GASOLGRUPPEN förfogar över Sveriges i särklass bredaste reservdelslager inte bara gasoldelar utan vissa företag även svets och fotogendelar. När produkten är tillverkad och fabrikat spelar inte så stor roll. Har du behov av reservdelar så måste du komma ihåg två saker. Du skall kunna uppge både fabrikat och typnummer och i vissa fall även serie nr, har du inte dessa måste du visa upp produkten hos närmaste återförsäljare. Samtliga i GASOLGRUPPEN har egen verkstad med erfaren personal.

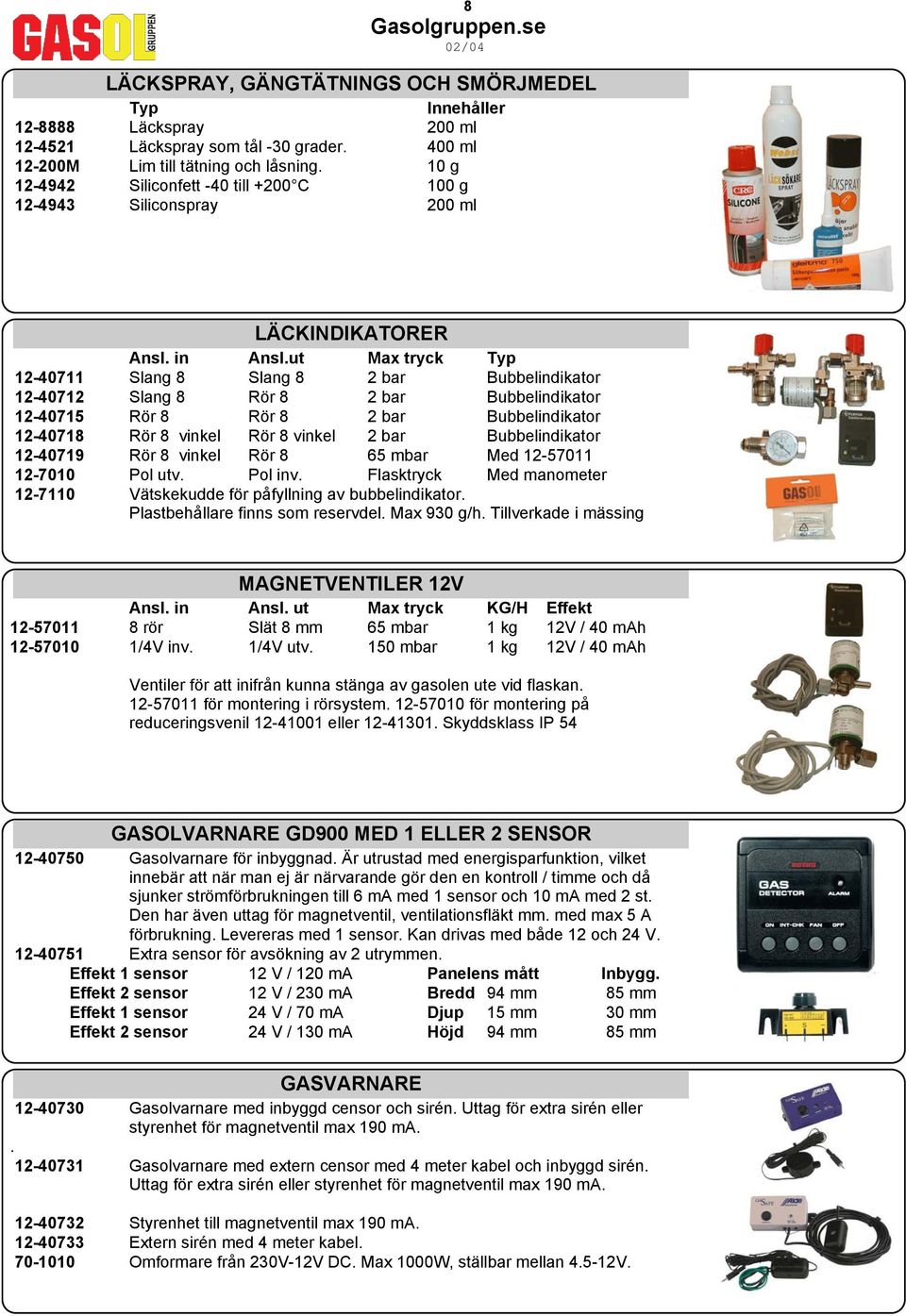

8 8 LÄCKSPRAY, GÄNGTÄTNINGS OCH SMÖRJMEDEL Typ Innehåller Läckspray 200 ml Läckspray som tål -30 grader. 400 ml M Lim till tätning och låsning. 10 g Siliconfett -40 till +200 C 100 g Siliconspray 200 ml LÄCKINDIKATORER Ansl. in Ansl.ut Max tryck Typ Slang 8 Slang 8 2 bar Bubbelindikator Slang 8 Rör 8 2 bar Bubbelindikator Rör 8 Rör 8 2 bar Bubbelindikator Rör 8 vinkel Rör 8 vinkel 2 bar Bubbelindikator Rör 8 vinkel Rör 8 65 mbar Med Pol utv. Pol inv. Flasktryck Med manometer Vätskekudde för påfyllning av bubbelindikator. Plastbehållare finns som reservdel. Max 930 g/h. Tillverkade i mässing MAGNETVENTILER 12V Ansl. in Ansl. ut Max tryck KG/H Effekt rör Slät 8 mm 65 mbar 1 kg 12V / 40 mah /4V inv. 1/4V utv. 150 mbar 1 kg 12V / 40 mah Ventiler för att inifrån kunna stänga av gasolen ute vid flaskan för montering i rörsystem för montering på reduceringsvenil eller Skyddsklass IP 54 GASOLVARNARE GD900 MED 1 ELLER 2 SENSOR Gasolvarnare för inbyggnad. Är utrustad med energisparfunktion, vilket innebär att när man ej är närvarande gör den en kontroll / timme och då sjunker strömförbrukningen till 6 ma med 1 sensor och 10 ma med 2 st. Den har även uttag för magnetventil, ventilationsfläkt mm. med max 5 A förbrukning. Levereras med 1 sensor. Kan drivas med både 12 och 24 V Extra sensor för avsökning av 2 utrymmen. Effekt 1 sensor 12 V / 120 ma Panelens mått Inbygg. Effekt 2 sensor 12 V / 230 ma Bredd 94 mm 85 mm Effekt 1 sensor 24 V / 70 ma Djup 15 mm 30 mm Effekt 2 sensor 24 V / 130 ma Höjd 94 mm 85 mm GASVARNARE Gasolvarnare med inbyggd censor och sirén. Uttag för extra sirén eller styrenhet för magnetventil max 190 ma Gasolvarnare med extern censor med 4 meter kabel och inbyggd sirén. Uttag för extra sirén eller styrenhet för magnetventil max 190 ma Styrenhet till magnetventil max 190 ma Extern sirén med 4 meter kabel Omformare från 230V-12V DC. Max 1000W, ställbar mellan V.

9 9 GASVARNARE SENSOMATIC Gasolvarnare för kontroll av gasförekomst i båten husvagnen stugan villan. En liten varnare att kunna ha med sig där man vill kontrollera om det finns någon gas i luften. Drivs av 2 st R6 batterier. Grön diod ingen gas Gul diod <500ppm Röd diod ppm Strömförbrukning Arbetstemperatur Vikt Storlek 200 ma C 25 gram 188 x 30 mm PROVTRYCKNINGS UTRUSTNING Utrustning för provtryckning och täthets kontroll av mindre gasolsystem. Inkl. pump, manometer och nipplar till de flesta gasolkopplingar. Levereras i en praktisk väska. Max tryck 2 bar. Denna utrustning skall alltid användas när man har gjort en ny installation, men även vid den årliga täthetskontrollen. SAKNAS Det kunskaper om GASOL i din klubb, förening eller företag så kontakta GASOLGRUPPEN VÄGGFÄSTEN Ansl. in Ansl. ut slang 8 rör Utan fästöron rör 2 st 8 slang slang 8 rör /4 inv. 12 rör Tillverkade i mässing SKOTTGENOMGÅNGAR För 8 slang vinkel x 8 rör med max väggtjocklek 7mm Lika men med 1/8" utv istället för 8 mm slangsockel För 8 rör med max väggtjocklek 10 mm För 8 rör med max väggtjocklek 10 mm För 8 rör med max väggtjocklek 45 mm Med utv. M14 gänga med max väggtjocklek 7 mm Bordsgenomf. för 12 mm slang till avluftn. av dränerade gasolutrymmen Som ovan men för 18 mm slang. Tillverkade i mässing

10 10 SNABBAVSTÄNGNINGS VENTILER Rak ventil för 8 rör. Max tryck 5 kg Rak ventil för montering i bänkskiva 8 rör. Max tryck 5 kg T-ventil för 8 rör. Max tryck 5 kg Rak ventil för 12 rör. Max tryck 5 kg Skarvmuff M 13 Dessa ventiler tillverkade i mässing rekommenderar GASOLGRUPPEN för mindre gasolanläggningar. T-ventilen stänger endast benet på t. Samtliga ventiler är snabbavstängande, det vill säga att det krävs bara ett 1/4 varv för att öppna eller stänga ventilen. Max tjocklek på bänkskiva för är 31 mm. SNABBAVSTÄNGNINGS BLOCKVENTILER Två-vägs ventil för 8 rör. Max tryck 5 kg Tre-vägs ventil för 8 rör. Max tryck 5 kg Fyr-vägs ventil för 8 rör. Max tryck 5 kg En av ingångarna är pluggade men det går att fortsätta med rörsystemet om man kompletterar med mutter. Tillverkade i mässing. KOPPLINGAR & SNABBAVSTÄNGNINGS VENTILER "TYSK MODELL" Rak skarv för 8 rör Vinkel för 8 rör T-koppling för 8 rör. Tillverkade i stål Rak ventil för 8 rör Två-vägs ventil för 8 rör Tre-vägs ventil för 8 rör Fyr-vägs ventil för 8 rör. Tillverkade i mässing med mutter och kona i stål. KULVENTILER Ansl.1 Ansl.2 Max tryck Temp. omr /4 inv. 1/4 inv. 32 bar C /8 inv. 3/8 inv. 32 bar C /2 inv. 1/2 inv. 32 bar C /4 inv. 3/4 inv. 32 bar C " inv. 1" inv. 32 bar C KULVENTILER Ansl.1 Ansl.2 Max tryck Temp. omr /4 inv. 1/4 utv. 32 bar C /8 inv. 3/8 utv. 32 bar C /2 inv. 1/2 utv. 32 bar C /4 inv. 3/4 utv. 32 bar C " inv. 1" utv. 32 bar C

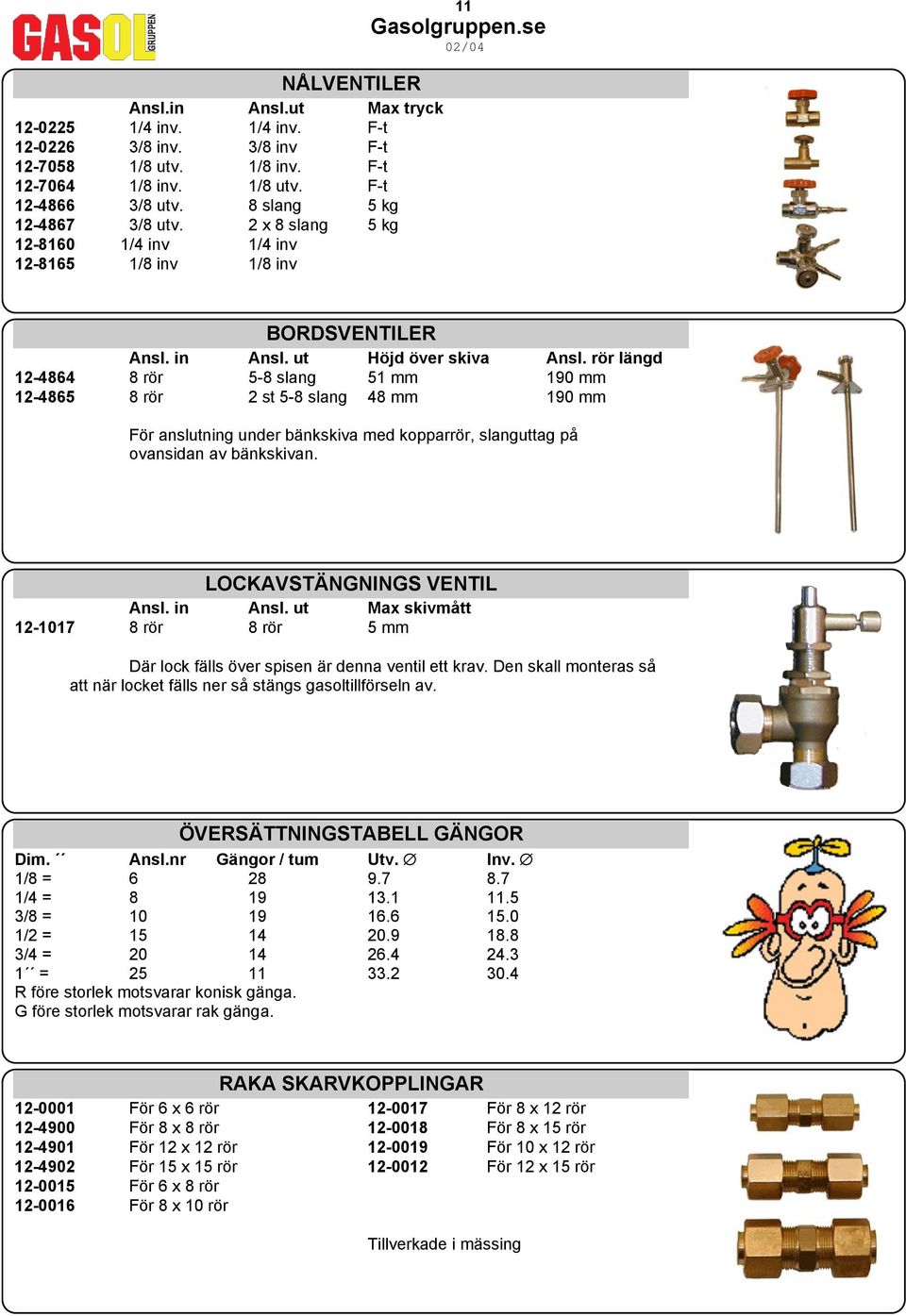

11 NÅLVENTILER Ansl.in Ansl.ut Max tryck /4 inv. 1/4 inv. F-t /8 inv. 3/8 inv F-t /8 utv. 1/8 inv. F-t /8 inv. 1/8 utv. F-t /8 utv. 8 slang 5 kg /8 utv. 2 x 8 slang 5 kg /4 inv 1/4 inv /8 inv 1/8 inv 11 BORDSVENTILER Ansl. in Ansl. ut Höjd över skiva Ansl. rör längd rör 5-8 slang 51 mm 190 mm rör 2 st 5-8 slang 48 mm 190 mm För anslutning under bänkskiva med kopparrör, slanguttag på ovansidan av bänkskivan. LOCKAVSTÄNGNINGS VENTIL Ansl. in Ansl. ut Max skivmått rör 8 rör 5 mm Där lock fälls över spisen är denna ventil ett krav. Den skall monteras så att när locket fälls ner så stängs gasoltillförseln av. ÖVERSÄTTNINGSTABELL GÄNGOR Dim. Ansl.nr Gängor / tum Utv. Inv. 1/8 = /4 = /8 = /2 = /4 = = R före storlek motsvarar konisk gänga. G före storlek motsvarar rak gänga. RAKA SKARVKOPPLINGAR För 6 x 6 rör För 8 x 12 rör För 8 x 8 rör För 8 x 15 rör För 12 x 12 rör För 10 x 12 rör För 15 x 15 rör För 12 x 15 rör För 6 x 8 rör För 8 x 10 rör Tillverkade i mässing

12 12 RAKA KOPPLINGAR MED UTV. OCH INV. GÄNGA För 6 rör x Utv. 1/ För 6 rör x Inv. 1/ För 8 rör x Utv. 1/ För 8 rör x Inv. 1/ För 8 rör x Utv. 1/ För 8 rör x Inv. 1/ För 8 rör x Utv. 3/ För 8 rör x Inv. 3/ För 12 rör x Utv. 3/ För 12 rör x Inv. 3/ För 12 rör x Utv. 1/ För 12 rör x Inv. 1/ För 15 rör x Utv. 1/ För 15 rör x Inv. 1/ För 15 rör x Utv. 3/ För 22 rör x Utv. 1/2 Tillverkade i mässing VINKELKOPPLINGAR För 6 rör x 6 rör För 12 rör x 12 rör För 6 rör x 1/8 utv För 12 rör x 3/8 inv För 8 rör x 8 rör För 12 rör x 3/8 utv För 8 rör x 1/8 utv För 12 rör x 1/2 utv För 8 rör x 1/4 inv För 15 rör x 1/2 utv För 8 rör x 1/4 utv För 8 rör x 3/8 utv. Tillverkade i mässing T-KOPPLINGAR OCH X-KOPPLINGAR För rör För rör För rör För rör För 4 x 6 rör För 4 x 8 rör För 4 x 12 rör. Tillverkade i mässing T-KOPPLINGAR MED GÄNGA Ansl.1 Ansl. 2 Ansl rör 1/4 inv. 8 rör rör 1/4 utv. 8 rör rör 3/8 utv. 12 rör rör 12 rör 3/8 utv. Tillverkade i mässing SLANGSOCKLAR TILL KLÄMRINGSKOPPLINGAR För slang Typ mm Rak med mutter M mm Rak instickstyp 8 mm mm Vinkel instickstyp 8 mm mm Rak instickstyp 12 mm mm Rak instickstyp 8 mm. Tillverkade i mässing

13 13 SLANGSOCKLAR MED LEKANDE MUTTER För 5 mm slang x M För 5-8 mm slang x M För 5-8 mm slang x M14 svivlande För 5 mm slang x 3/8 V För 5-8 mm slang x 3/8 V För 5-8 mm slang x 3/8 V svivlande För 5 mm slang x 1/4 V För 8 mm slang x 1/4 V För 8 mm slang x 1/4 V vinkel Tillverkade i mässing SLANGSOCKLAR MED INV. GÄNGA För 5 slang - Inv. 1/ För 12.5 slang - Inv. 1/ För 5 slang - Inv. 1/ För 16 slang - Inv. 1/ För 5 slang - Inv. 3/ För 5 slang - Inv. 1/ För 8 slang - Inv. 1/ För 8 slang - Inv. 1/ För 8 slang - Inv. 3/ För 8 slang - Inv. 1/2 Tillverkade i mässing SLANGSOCKLAR MED UTV. GÄNGA För 5 slang - Utv. 1/ För 12 slang - Utv. 1/ För 5 slang - Utv. 1/ För 10 slang - Utv. 1/ För 5 slang - Utv. 3/ För 16 slang - Utv. 1/ För 5 slang - Utv. 1/ För 8 slang - Utv. 1/ För 8 slang - Utv. 1/ För 8 slang - Utv. 3/ För 8 slang - Utv. 3/8V För 8 slang - Utv. 1/2 Tillverkade i mässing SLANGSOCKLAR VINKEL För 10 slang - Inv. 3/ För 8 slang - Utv. 3/8 Tillverkade i mässing PLUGG, MUTTER MM TILL KLÄMRINGSKOPPLINGAR Rör Typ Rör Typ Plugg Mutter med kona Plugg Förminskning Plugg Förminskning Mutter M Förminskning Mutter Mutter M13 med kona Mutter M Mutter tysk mod. Tillverkade i mässing eller stål.

14 KLÄMRINGSKONOR 14 Rör Typ Rör Typ Dubbel Dubbel hög Dubbel Enkel stål Enkel Enkel Dubbel hög Dubbel Dubbel låg Enkel /4 Enkel /12 Enkel, förminskning /4 Dubbel /15 Enkel, förminskning Dubbel låg Tillverkade i mässing eller stål. MUFFAR Gänga / / / / / /2-1/ /2-3/ M 13 Tillverkade i mässing. PLUGG, LOCK OCH KONTRAMUTTER Gänga Typ Gänga Typ /8 utv. Plugg /8 inv. Mutter /4 utv. Plugg /4 inv. Mutter /8 utv. Plugg /8 inv. Mutter /2 utv. Plugg /2 inv. Mutter /4 inv. Lockmutter /8 inv. Lockmutter /2 inv. Lockmutter /2 inv. Lockmutter hydr. Tillverkade i mässing. BUSSNINGAR MED INV. & UTV. GÄNGA Utv. Inv. Utv. Inv /4 1/ /4 1/ /8 1/ /4 3/ /8 1/ /4 1/ /2 1/ / /2 1/ /2 3/ /4 1/8 Tillverkade i mässing. NIPPLAR MED UTV. & INV. GÄNGA Inv. Utv. Inv. Utv /4 1/ /4 1/ /8 1/ /4 3/ /8 1/ /4 1/ /8 3/ /2 1/ /2 1/ /2 3/ /2 3/8V Tillverkade i mässing.

15 15 Gänga / / / / /4 SEXKANTNIPPLAR Tillverkade i mässing. SEXKANTNIPPLAR Utv. Utv. Utv. Utv /4 1/ /2 3/ /4 3/8V /4 1/ /8 1/ / /8 1/ /4 1/ /8 3/8V /2 1/ /2 1/4 Tillverkade i mässing. T-RÖR MED INV. OCH UTV.GÄNGA T-rör inv. 1/ T-rör utv. 1/ T-rör inv. 1/ T-rör utv. 1/ T-rör inv. 3/ T-rör utv. 3/ T-rör inv. 1/ T-rör utv. 1/ T-rör inv. 3/ T-rör utv. 3/4 Tillverkade i mässing. VINKLAR MED IN & UTV. GÄNGA Inv. Utv. Inv. Utv /8 1/ /4 3/ /4 1/ /8 1/ /8 3/ /2 3/ /2 1/ /4 1/2 Tillverkade i mässing. VINKLAR MED UTV. ELLER INV. GÄNGA Utv. gänga Inv. gänga / / / / / / / /2 Tillverkade i mässing.

16 16 DEKALER FÖR UPPMÄRKNING Text Mått B*H Avstängning VVB 60 x 19 mm Avstängning belysning 60 x 19 mm Avstängning kök 60 x 19 mm Avstängning värmare 60 x 19 mm Avstängning kyl 60 x 19 mm Anläggningen godkänd 70 x 40 mm Gasolflaskor förs i säkerhet vi x 148 mm Gasolflaskor förs i säkerhet vi.. 75 x 105 mm Rörmärkning med strömningspil. 140 x 19 mm SKYLTAR FÖR UPPMÄRKNING Text Mått B*H Typ Gasolflaskor förs i säkerhet vi x 297 mm Skylt plast Gasolflaskor förs i säkerhet vi x 210 mm Skylt aluminium Huvudavstängning gasol 149 x 210 mm Skylt plast Gasolledning 300 x 107 Skylt plast Förbjudet att införa eld 149 x 210 Skylt aluminium Detta är ett urval av skyltar, saknar du någon kontakta GASOLGRUPPEN. DRÄNERINGSKÄRL OCH FLASKFÄSTEN FÖR FLASKOR Höjd För flaska P6 / PK6 / PC5 Dräneringskärl för båtar som saknar färdigt dränerat utrymme mm 190 mm mm 210 mm / 907 Fästen för en säker och stabil förvaring av gasolflaskor i båt och bil m.m. Tillverkade i rostfritt. GASOLSKÅP FÖR UTOMHUSBRUK Höjd Bredd Djup Antal flaskor Vikt cm 71 cm 43 cm 2 st P11 24 kg cm 75 cm 43 cm 2 st P19 27 kg Färgtillägg, uppge CSN = våtlack eller RAL = pulverlack nr Stödfot höjd mm Stödfot höjd mm Dessa gasolskåp är av en mycket kraftig konstruktion. Front dörr lyfts av, inga kärvande gångjärn. Låsbart för hänglås. Tillverkade i rostfritt stål. Kan även levereras pulverlackad i valfri kulör. Gasolskåp för inomhusbruk kontakta någon i GASOLGRUPPEN. GASOLSKÅP FÖR UTOMHUSBRUK Höjd Bredd Djup Antal flaskor cm 75 cm 75 cm 4 st P19 på djupet cm 153 cm 43 cm 4 st P19 på längden cm 100 cm 58 cm 2 st P45 på längden cm 212 cm 58 cm 4 st P45 på längden Färgtillägg, uppge CSN = våtlack eller RAL = pulverlack nr. Dessa gasolskåp är av en mycket kraftig konstruktion. Låsbart med hänglås. Tillverkade i rostfritt stål. Gasolskåp för inomhusbruk, kontakta någon i GASOLGRUPPEN.

17 17 LITE OM GASOL Gasol är en petroleumprodukt och är i gasform vid utvinning men övergår till flytande form vid komprimering. Den enda nackdelen med gasol är att den är tyngre än luft, så tänk efter var du placerar gasolflaskorna. Gasol i flytande form är mycket kall - 43 C så det är stor risk för frostskador. Gasolflaskor skall alltid transporteras, förvaras och användas stående. Några saker som är bra att kunna om gasol är att en flaska kan i genomsnitt leverera 1 kg gas / tim. 1 kg gasol motsvarar 12.8 kw, propangas kan användas ner till -43 C butangas endast till +0 C, det åtgår ca 12 m³ luft vid förbränning av 1 kg gasol. Det finns mycket mer att säga om gasol, så har du några frågor lyssna med GASOLGRUPPEN ENGÅNGSBEHÅLLARE SOM PUNKTERAS VID MONTERING Gasmängd Höjd Gasolsort 19-GT g 55 mm 87 mm Butan 80% Propan 20% 19-C g 91 mm 87 mm Butan 80% Propan 20% ENGÅNGSBEHÅLLARE MED GÄNGA OCH BACKVENTIL Gasmängd Höjd Gasolsort g 140 mm 107 mm Butan 70% Propan 30% g 140 mm 65 mm Butan 70% Propan 30% g 255 mm 65 mm Butan 70% Propan 30% g 255 mm 65 mm Butan/Propan/Propen/Aceton g 87 mm 107 mm Butan 70% Propan 30% ENGÅNGSBEHÅLLARE MED SNABBFÄSTE OCH BACKVENTIL Gasmängd Höjd Gasolsort 19-CV g 84 mm 110 mm Butan 80% Propan 20% 19-CV g 90 mm 38 mm Butan 80% Propan 20% 19-CV G 140 mm 110 mm Butan 80% Propan 20% ÖVRIGA ENGÅNGSBEHÅLLARE Gasmängd Höjd Gasolsort ml 140 mm 54 mm Butan 19-CP g 180 mm 66 mm Butan är så kallad "cigarettändargas", med flera olika påfyllnadsnipplar. 19-CP250 passar till flertalet "Japanska" kök med inbyggd behållare.

18 18 SÅ MYCKET GASOL FÅR DU FÖRVARA INOMHUS UTAN TILLSTÅND Källare Garage Förråd * Boyta Balkong Vind Villa / stuga 60 l ** 60 l *** 60 l *** 60 l *** Inget Flerfamiljs Inget Inget 30 l *** 2 x 5 l 60 l *** Inget bostad * = Avskilt förråd i flerfamiljsbostad med min. klass EI 30. ** = Avskilt utrymme med mekanisk ventilation. *** = Endast en flaska inkopplad. Behöver du mer gasol så krävs det tillstånd. Det finns mycket mer att säga om förvaring, så undrar du något kontakta GASOLGRUPPEN. CAMPING FLASKOR Gasmängd Höjd Gasolsort Liter g 280 mm 80 mm Propan g 220 mm 160 mm Propan g 220 mm 215 mm Propan g 180 mm 204 mm Butan g 240 mm 204 mm Butan 6 STÅLFLASKOR Gasmängd Höjd Gasolsort Liter 19-P6 6 kg 450 mm 300 mm Propan P11 11 kg 600 mm 300 mm Propan H11 11 kg 600 mm 300 mm Propan P19 19kg 830 mm 320 mm Propan P45 45kg 1300 mm 376 mm Propan M16 16kg 725 mm 320 mm Propan 39 ALUMINIUMFLASKOR Gasmängd Höjd Gasolsort Liter 19-PA6 6 kg 500 mm 210 mm Propan PA11 11 kg 620 mm 300 mm Propan 26.2 KOMPOSITFLASKOR Gasmängd Höjd Gasolsort Liter 19-PC5 5 kg 395 mm 305 mm Propan PK6 6 kg 420 mm 300 mm Propan PK10 10 kg 580 mm 300 mm Propan PC10 10 kg 590 mm 300 mm Propan 23.8 Den nya generationen gasolflaskor där man kan se hur mycket gasol man har kvar, då dessa flaskor är genomskinliga. Att tänka på är att förångningskapaciteten är sämre än i stål och aluminiumflaskor.

19 19 INFORMATION Samtliga gasolförbrukare som GASOLGRUPPEN säljer är CE märkta. Samtliga gasolförbrukare för inomhus användning är utrustade med tändsäkring om inget annat anges. Flaskor ingår ej i produkterna om inget annat anges. Reservation för eventuella tryckfel. Eftertryck eller duplicering är förbjudet utan tillstånd från GASOLGRUPPEN. Vi förbehåller oss rätten att ändra specifikationer i alla dess former utan föregående meddelande. GASOLGRUPPEN
