PROFESSIONAL. Intelligent ljus för proffs. Planering och användning av närvaro-rörelsevakter och sensorarmaturer

Transkript

1 Intelligent ljus för proffs Planering och användning av närvaro-rörelsevakter och sensorarmaturer

2 STEINEL planeringsunderlag Rätt planering och rätt produkt ger maximal energibesparing Passande produkter för olika miljöer och utrymmen Inomhus Användningsexempel Garage/P-hus sidorna Passage sidorna Trapphus sidorna Korridor sidorna Toalett sidorna Kontorslandskap sida 15 Sensorer IS 3360 HF 3360 HF 3360 PC PRO Dual HF PC PRO HF 360 PC PRO IR Quattro HD Sensorarmaturer RS PRO 5100 RS 50 RS PRO 2000 RS PRO LED S1 RS PRO DL STEINEL - ledande inom innovation 6 Översikt sensorteknik 8 STEINEL PROLog, RELUX och DIALux - en säker prognos för besparingspotentialen 10 Planeringsexempel inomhus 36 Planeringsexempel utomhus 2

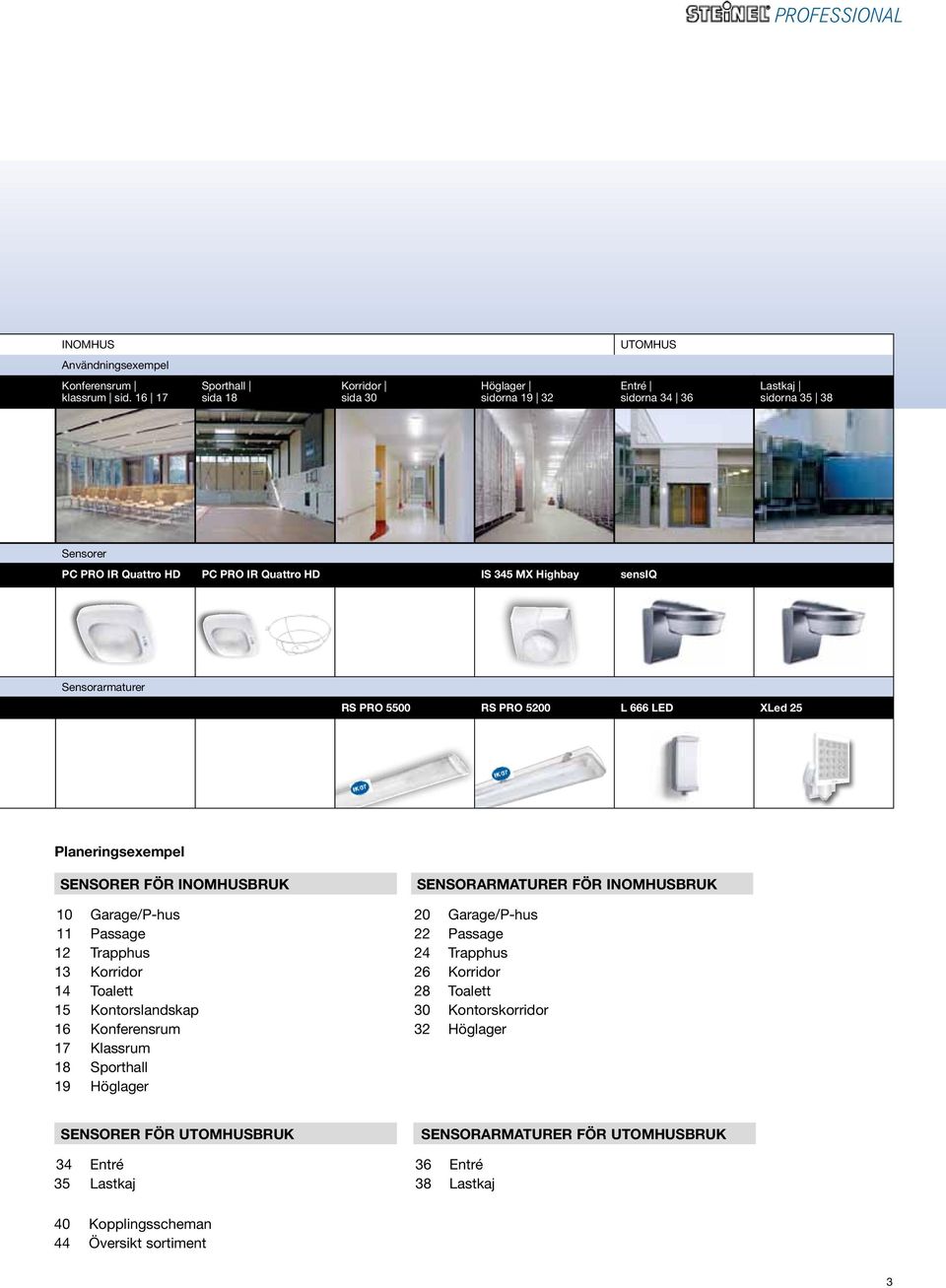

3 Inomhus Utomhus Användningsexempel Konferensrum klassrum sid Sporthall sida 18 Korridor sida 30 Höglager sidorna Entré sidorna Lastkaj sidorna Sensorer PC PRO IR Quattro HD PC PRO IR Quattro HD IS 345 MX Highbay sensiq Sensorarmaturer RS PRO 5500 RS PRO 5200 L 666 LED XLed 25 Planeringsexempel SENSORER FÖR INOMHUSBRUK 10 Garage/P-hus 11 Passage 12 Trapphus 13 Korridor 14 Toalett 15 Kontorslandskap 16 Konferensrum 17 Klassrum 18 Sporthall 19 höglager SENSORARMATURER FÖR INOMHUSBRUK 20 Garage/P-hus 22 Passage 24 Trapphus 26 Korridor 28 Toalett 30 Kontorskorridor 32 Höglager SENSORER FÖR UTOMHUSBRUK 34 Entré 35 Lastkaj SENSORARMATURER FÖR UTOMHUSBRUK 36 Entré 38 Lastkaj 40 Kopplingsscheman 44 Översikt sortiment 3

4 STEINEL - ledande inom innovation Maximal energibesparing Den bästa Sensorteknik från STEINEL Professional 4 utmärkt för: Innovation Design Enkel hantering Ekologi 1987 lanserade STEINEL världens första sensorarmatur. En utomhusarmatur försedd med IR-sensor för energibesparing, trygghet och bekvämlighet. Produkten blev en succé. Efter många tusen forskningstimmar var nästa sensorteknik redo för lansering En högfrekvens-sensor för inomhusbruk. Optimerad för att användas inomhus och med flera fördelar jämfört med IR-sensorn. Idag har STEINEL utvecklat 7:e generationens HF-sensor och produktprogrammet innehåller allt från enklare basarmaturer till lysrörsarmaturer med IP65. Tysk kvalitet made in Europe från Steinel marknadsledande på sensorteknik Med medarbetare, ett eget team med över 70 elektroingenjörer, fysiker, mekanikingenjörer och egna utvecklingslaboratorier, arbetar vi från början till slut i egen regi. Vi är naturligtvis certifierade enligt bl.a. ISO 9000 garanterar en hög standard. Våra produkter har en design som flera gånger fått internationella utmärkelser. Maximal energibesparing, låg driftoch underhållskostnad Vi förenar i våra produkter en maximal energibesparing med låg drift- och underhållskostnader. Produkten är, tack vare vår långa erfarenhet, och att vi gör allt i egen regi, från utveckling, tillverking och marknadsföring, helt igenom 100% kvalité.

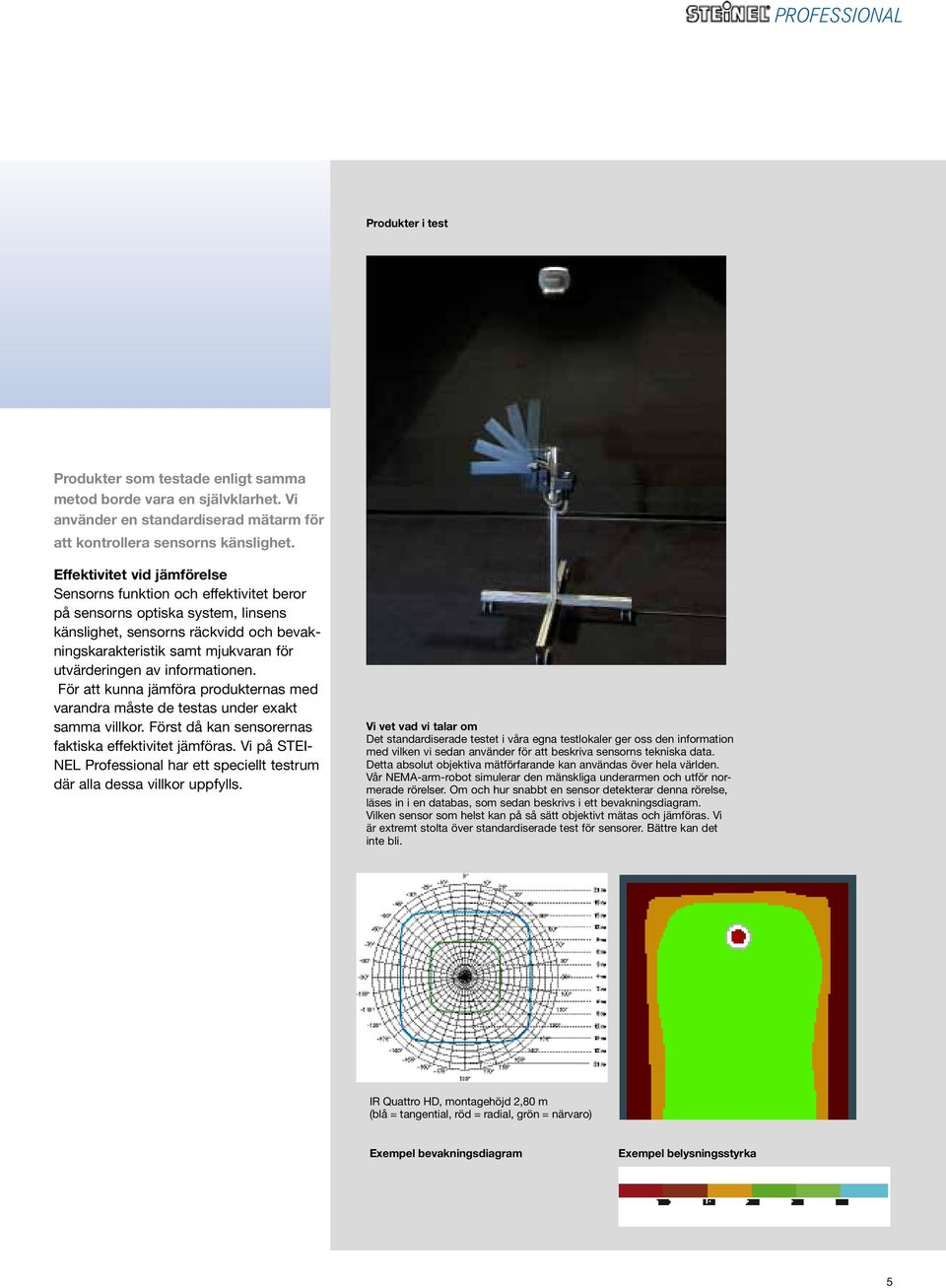

5 Produkter i test Produkter som testade enligt samma metod borde vara en självklarhet. Vi använder en standardiserad mätarm för att kontrollera sensorns känslighet. Effektivitet vid jämförelse Sensorns funktion och effektivitet beror på sensorns optiska system, linsens känslighet, sensorns räckvidd och bevakningskarakteristik samt mjukvaran för utvärderingen av informationen. För att kunna jämföra produkternas med varandra måste de testas under exakt samma villkor. Först då kan sensorernas faktiska effektivitet jämföras. Vi på STEI- NEL Professional har ett speciellt testrum där alla dessa villkor uppfylls. Vi vet vad vi talar om Det standardiserade testet i våra egna testlokaler ger oss den information med vilken vi sedan använder för att beskriva sensorns tekniska data. Detta absolut objektiva mätförfarande kan användas över hela världen. Vår NEMA-arm-robot simulerar den mänskliga underarmen och utför normerade rörelser. Om och hur snabbt en sensor detekterar denna rörelse, läses in i en databas, som sedan beskrivs i ett bevakningsdiagram. Vilken sensor som helst kan på så sätt objektivt mätas och jämföras. Vi är extremt stolta över standardiserade test för sensorer. Bättre kan det inte bli. IR Quattro HD, montagehöjd 2,80 m (blå = tangential, röd = radial, grön = närvaro) Exempel bevakningsdiagram Exempel belysningsstyrka 5

6 Olika sensortekniker Passiv-IR-teknik (IR) och högfrekvens-teknik (HF) Alltid den optimala produktlösningen med STEINEL Professional Närvarovakter 4800 bevakningszoner PC PRO IR Quattro PC PRO IR Quattro HD PC PRO HF 360 PC PRO Dual HF COM1 COM1 AP COM2 DIM IMPULSER Control Pro IR Control Pro HF Olika versioner Äkta närvarodetektering av stillsittande personer i klassrum, kontor och konferensrum. Detektering av rörelser med HF-teknik för trapphus, korridorer och infarter. Integration mot olika fastighetssystem och styrsystem. högupplöst lins med 1760 resp bevakningszoner för detektering av minsta rörelse Bättre planeringsmöjligheter genom kvadratiska bevakningszoner Inställning av räckvidden med vred IQ-mode, dynamiskt efterlystid som anpassar sig efter användning av rummet. Närvaro- frånvaro funktion Samma sensor kan användas som slav eller master. Fjärrkontroll för enkel installation Sensorn känner genom glas, trä och väggar Elektronisk inställning av räckvidden DUAL HF-teknik för perfekt bevakning i källargångar och korridorer Räckvidden och känslighet påverkas inte av temperatur IQ-mode, dynamiskt efterlystid som anpassar sig efter användning av rummet. Närvaro- frånvaro funktion Samma sensor kan användas som slav eller master. Fjärrkontroll för enkel installation Styrning av ljus: COM 1 Styrning av ventilation och ljus: COM 2 Konstantljus och/eller grundljus. DIM Styrning via moderna BUS-system som KNX och DALI Samma sensor kan användas som slav eller master. Trådlös, tändsignal via radio Tangentialt Idealisk för rörelser diagonalt mot sensorn Radialt Idealisk för rörelser direkt mot sensorn Närvaro Idealisk för minsta rörelse Radialt och Tangentialt Idealisk för rörelser diagonalt mot sensorn och direkt mot sensorn 6

7 Rörelsevakter Sensorarmaturer Radiostyrt system Impulser sensiq HF 3360 RS PRO LED S1 XLed 25 Highlights Highlights Highlights Bevakning av av gående personer inomhus och utomhus för en effektiv styrning av befintliga armaturer. Vägg- eller takmontage, men även hörnmontage Rörelsevaker utomhus Passiv-IR-teknik (IR) Mycket bra tangential bevakning Räckvidden och bevakningsvinkeln kan enkelt ställas in individuellt Individuell inställning av skymningsnivån och efterlystiden Elektronisk temperaturstabilisering, för att garantera maximal bevakningskvalitet oavsett årstid och väder Rörelsevaker inomhus IR- och högfrekvens-teknik (HF) mycket bra tangential (IR & HF) och radial bevakning (HF) Räckvidden och bevakningsvinkeln kan enkelt ställas in individuellt Individuell inställning av skymningsnivån och kopplingstiden Armaturer med integrerad sensor. Enkel installation, exakt sensorteknik, design, intelligenta funktioner och modern ljusteknik. Sensorarmaturer för utomhusbruk IR-teknik Mycket bra tangential bevakning Tidlös design Strålkastare med sensor Sensorarmaturer för inomhusbruk HF-teknik Mycket bra tangential och radial bevakning Dold sensor som är integrerad i armaturen Familj av armaturer med eller utan sensor LED-armaturer LED-teknik för låga drift- och underhållskostander ca timmars livslängd på LED-lamporna Möjlighet till grundljus Trådlös teknik för tänd-släcksignal. Ingen kabeldragning av styrtråd behövs. Snabb och enkel installation utan extra kabeldragning av styrtråd Rörelsevakter, armaturer och strålkastare kan sammankopplas, både för inom- och utomhusbruk sensorer, brytare, lampor och strålkastare inomhus och utomhus Komplexa kombinationsmöjligheter av sändare och mottagare Säker radioöverföring via 868,3 MHz-band Upp till 32 grupper kan konfigureras fritt Närvarovakter, rörelsevakter, strålkastare, armaturer och reläboxar finns i sortimentet Tangentialt Idealisk för rörelser diagonalt mot sensorn Radialt och Tangentialt Idealisk för rörelser diagonalt mot sensorn och direkt mot sensorn Radialt och Tangentialt Idealisk för rörelser diagonalt mot sensorn och direkt mot sensorn Tangentialt Idealisk för rörelser diagonalt mot sensorn Tangentialt Idealisk för rörelser diagonalt mot sensorn Radialt och Tangentialt Idealisk för rörelser diagonalt mot sensorn och direkt mot sensorn Närvaro Idealisk för minsta rörelse 7

8 STEINEL PROLog, RELUX och DIALux för en väl underbyggd analys och beräkning av potentialen för energibesparing Professionellt verktyg PROLog, exklusivt från STEINEL Exakt mätning, i stället för gissa Med PROLog behöver du inte längre gissa hur stor energibesparingen kan bli med sensorstyrd belysning. PROLog är ett batteridrivet mätinstrument som enkelt och nästan osynligt placeras på olika strategiskt viktiga ställen i en fastighet. Mätvärderna matas sedan kodat in i vår PROLog-mjukvara. Svart på vitt ser man den faktiska besparingspotentialen. PROLog låter kanske komplicerad, men är mycket enkel att använda och utvärdera. Kontakta gärna oss för mer information om PROLog. Som sagt Varför gissa? 8

9 Planeringshjälp Professionell planering av ljus och sensorer Ljus- och sensordata för RELUX I mjukvaran för RELUX finns all data för planeringen av ljus och armaturer från STEINEL, men även för den exakta planeringen av våra sensorers bevakningsområde inklusive visualiseringar. Ladda ner RELUX från: DIALux nu med STEINEL Professionals produkter STEINELs armaturer finns nu även representerad i den professionella ljusplaneringen med den kostnadsfria komplettmjukvaran DIALux. DIALux hjälper dig med alla aktuella uppgifter om armaturer, med alla nationella och internationella direktiv, tar reda på ditt energibehov och visualiserar dina planeringsresultat fotorealistiskt. Redan idag används denna mjukvara av hundratusen ljusplanerare över hela världen. Online-PlugIn från STEINEL Professional Ljusplanerings- och visualiseringsdata är from nu tillgängliga som Online-PlugIn för DIALux. Ljusfördelningskurvor Tekniska data 3-D-volym-data Ladda ner från: tangential radial presence 9

10 Garage/P-hus Sensor - inomhusbruk Produktförslag IS 3360 IR-sensor för takmontage 360 -bevakningsområde för bevakning av stora ytor. Sensorns räckvidd max. 20 m. Relä med nollpunktbrytning Finns med potentialfri kontakt Termiskt överbelastningsskydd Impulsläge Kan parallellkopplas med andra STEINEL-sensorer Skyddsgaller som tillbehör Andra produktförslag sensiq HF 3360 serie Control Pro HD serie Control Pro HF 360 Lokalens mått 35 x 50 m Bevakningsområde IS 3360 IR-rörelsevakt för takmontage IS 3360 Art nr: E E potentialfri kontakt Mått: (H x B x D) 95 x 95 x 65 mm Maximal belastning: - max W (ohmsk last, t.ex. glödljus) - max 8 st HF-don, drosslar, lågenergilampor, dock total last max. 800 W lysrör. C 176 μf - Relä med nollpunktsbrytning vilket ger bättre möjlighet att klara höga startströmmar från HF-don/ drosslar. Minsta last 1W. Sensorbevakning tangential radial IS 3360 Montagehöjd 2,8 m, finjustering genom förskjutning av linsen (blå = tangential rörelseriktning, röd = radial rörelseriktning) Kombinera IR- och HF-sensor för bästa resultat. Spänning: Bevakningsvinkel Räckvidd V, 50 Hz (max. 2,5 mm²) 360 med 180 öppningsvinkel max 20 meter för gående personer (ej rakt emot sensorn) Sensorteknk:11 bevakningsnivåer, 1416 bevakningszoner Efterlystid 5 sek. 15 min. + impulsläge impulsläge 2 sek sluten vilande 8 sek. Skymningsinställning Lux + inläsningsläge Permanent ljus via strömställare (lämpligt med återfjärdrande) som kopplas på fasen till rörelsevakten. Skyddsklass IP 54 Isolationsklass II Omgivningstemperatur -20 till +50 C! Tips: Sensorstyrd belysning av befintliga armaturer Förutsättning Sensorstyrning av befintliga armauter i parkeringsgarage Lokal Garage: 35 x 50 m Takhöjd: 2,8 m Övrigt Kombinera gärna med en HF-sensor t.ex. HF 3360 för att detektera bilars rörelse vid in- och utfart i garaget. Förslag IS 3360, 7 st. 10

11 Passage Sensor - inomhusbruk Produktförslag HF 3360 HF-sensor för vägg- och takmontage 360 -bevakningsområde Sensorns räckvidd Ø 1 8 m. Sensorn påverkas inte av temperatur Detekterar alla rörelser, även dörr som öppnas, bilar etc. Relä med nollpunktbrytning Termiskt överbelastningsskydd Impulsläge Kan parallellkopplas med andra STEINEL-sensorer Andra produktförslag serie Control Pro DUAL IS 345 Inomhussensorer Lokalens mått 1,4 x 6 m Sensorbevakning radial Bevakningsområde HF 3360 HF 3360 Montagehöjd 2,8 m (röd = radial rörelseriktning) HF-rörelsevakt för vägg- och takmontage HF 3360 Art nr: E Mått: (H x B x D) 95 x 95 x 51,5 mm Maximal belastning: - max W (ohmsk last, t.ex. glödljus) - max 8 st HF-don, drosslar, lågenergilampor, dock total last max. 800 W lysrör. C 176 μf - Relä med nollpunktsbrytning vilket ger bättre möjlighet att klara höga startströmmar från HF-don/drosslar. Minsta last 1W. Spänning: V, 50 Hz (max. 2,5 mm 2 ) Bevakningsvinkel 360 med 140 öppningsvinkel ev. genom glas, trä och tunna väggar Räckvidd max. Ø 8 m, steglöst inställbar Sensorteknk: högfrekvens 5,8 GHz sändeffekt < 1 mw Efterlystid 5 sek. 15 min. + impulsläge 2 sek sluten vilande 8 sek. Skymningsinställning Lux + inläsningsläge Permanent ljus via strömställare (lämpligt med återfjärdrande) som kopplas på fasen till rörelsevakten. Skyddsklass IP 54 Isolationsklass II Omgivningstemperatur -20 till +50 C Tillbehör - hörnfäste för montage på inner- och ytterhörn E (vitt) Utomhussensorer Sensorarmaturer för inomhusbruk Sensorarmaturer för utomhusbruk! Tips: Var observant på att HF-sensorn känner genom mjuka material (gips, trä, glas). Förutsättning Sensorstyrning av befintliga armaturer i passager Lokal Passage: 1,4 x 6 m Takhöjd: 2,8 m Förslag HF 3360, 1 st. 11

12 Trapphus Sensor - inomhusbruk Produktförslag HF 3360 HF-sensor för vägg- och takmontage 360 -bevakningsområde Sensorns räckvidd Ø 1 8 m. Sensorn påverkas inte av temperatur Detekterar alla rörelser, även dörr som öppnas, bilar etc. Relä med nollpunktbrytning Termiskt överbelastningsskydd Impulsläge Kan parallellkopplas med andra STEINEL-sensorer Andra produktförslag serie Control Pro HF 360 HF 3600 Lokalens mått 2,5 x 5 m Bevakningsområde HF 3360 HF-rörelsevakt för vägg- och takmontage HF 3360 Sensorbevakning radial HF 3360 Montagehöjd 2,8 m (röd = radial rörelseriktning) Art.nr. E Mått: (H x B x D) 95 x 95 x 51,5 mm Maximal belastning: - max W (ohmsk last, t.ex. glödljus) - max 8 st HF-don, drosslar, lågenergilampor, dock total last max. 800 W lysrör. C 176 μf - Relä med nollpunktsbrytning vilket ger bättre möjlighet att klara höga startströmmar från HF-don/drosslar. Minsta last 1W. Spänning: V, 50 Hz (max. 2,5 mm 2 ) Bevakningsvinkel 360 med 140 öppningsvinkel ev. genom glas, trä och tunna väggar Räckvidd: max. Ø 8 m, steglöst inställbar Sensorteknk: högfrekvens 5,8 GHz sändeffekt < 1 mw Efterlystid 5 sek. 15 min. + impulsläge 2 sek sluten vilande 8 sek. Skymningsinställning Lux + inläsningsläge Permanent ljus via strömställare (lämpligt med återfjärdrande) som kopplas på fasen till rörelsevakten. Skyddsklass IP 54 Isolationsklass: II Omgivningstemperatur -20 till +50 C Tillbehör - hörnfäste för montage på inner- och ytterhörn E (vitt)! Tips: Sensorn kan även se runt hörn i trapphus om väggarna (sten, betong) ger reflektion Förutsättning Sensorstyrning av befintliga armaturer i trapphus Lokal Trapphus: 2,5 x 5 m Takhöjd: 2,8 m Förslag HF 3360, 1 st. 12

13 Korridor, lång Sensor - inomhusbruk Produktförslag Control Pro Dual HF Lokalens mått 1, 2 x 18 m Bevakningsområde Dual HF HF-sensor speciellt anpassad för detektering av gående personer i korridor och kulvert. Lång räckvidd för sensorn, upp till 10 m. i varje riktning Dubbla HF-sensorer Bäst och snabbast detektering vid rörelse rakt emot sensorn Finns för infällt eller utanpåliggande montage Idealisk i korridorer och kulvertar med takhöjd max 4m. radial HF-rörelsevakt för korridorer Dual HF COM1 Art.nr. E inf. E utanpåligg. Maximal belastning se sidorna 42/43 Mått: (H x B x D) 120 x 120 x 76 mm Användning inomhus Montagehöjd 2,5 m 3,5 m takhöjd Bevakningsvinkel eventuellt genom glas, trä och tunna väggar Sensorns räckvidd Sensorteknk max. 10 x 3 m i varje riktning, kan steglöst ställas in elektroniskt högfrekvens 5,8 GHz, sändeffekt < 1 mw Inomhussensorer Utomhussensorer Sensorarmaturer för inomhusbruk Sammankoppling master/slave master/master Efterlystid: impuls - 30 min. (steglöst) Dual HF Montagehöjd 2,8 m, korridorsituation inomhus, (röd = radial rörelseriktning) Fungerar tillförlitlig i korridorer, kulvertar och lagergångar med takhöjd upp till 4 m. Skymningsnivå: 8 olika förinställda lägen, från 10 lux till dagsljus Skyddsklass IP 20 (IP 54 med AP Box) Isolationsklass II Temperaturområde 0 till +40 C Täckram UV-beständig, kan målas Sensorarmaturer för utomhusbruk! Tips: DUAL HF för korridor och kulvert 20 m. COM1 AP Tillbehör - Skyddsgaller, metall, vitlackerad E Infällnadsdosa för undertak E Förhöjningsram för utanpåliggande montage IP54 E Fjärrkontroll RC3 installation E Förutsättning Sensorstyrning av befintliga armaturer i korridor Förslag PC PRO Dual HF med COM1 (1-kanal), 1 st. Lokal Korridor: 1, 2 x 18 m Takhöjd: 2,8 m Övrigt Sensorn kan enkelt anpassas på DIP-switcharna för t.ex manuell tändning via strömställare, men ej släckning (ur säkerhetsaspekt) System Bevakningsområdet kan utvidgas med Master/Master eller Master/Slave sammankoppling. 13

14 Toalett Sensor - inomhusbruk Produktförslag Control Pro HF 360 HF-sensor speciellt anpassad för rörelsedetektering För större toalett, duschrum, kapprum, passage m.m. Kan känna genom tunna väggar Räckvidden kan enkelt ställas elektronsikt Sensorn kan dämpas i två olika riktningar Flera olika versioner Många olika tillbehör Andra produktförslag HF 3600! Lokalens mått 3 x 5 m Sensorbevakning radial Tips: HF-sensorn kan detektera in i toalettbåsen tack vare HF-tekniken Förutsättning Sensorstyrning av befintliga armaturer i toalett Lokal Toaletter 3 x 5 m Takhöjd: 2,80 m Förslag PC PRO HF 360 COM1, 2 st. Bevakningsområde HF 360 COM1 AP HF 360 Montagehöjd 2,80 m (röd = radial rörelseriktning) Övrigt Sensorn kan enkelt anpassas på DIP-switcharna för t.ex automatisk-manuell tändning via strömställare, master-slav funktion m.m. System Bevakningsområdet kan utvidgas med Master/Master eller Master/Slave sammankoppling. HF-rörelsevakt HF 360 COM1 Art.nr. E inf. E utanpåligg. Maximal belastning: se sidorna 42/43 Mått: (H x B x D) 120 x 120 x 56 mm Användning inomhus Montagehöjd 2,5 m 3,5 m takhöjd Sensorns bevakningsvinkel Sensorns räckvidd Sensorteknk Sammankoppling Efterlystid Skymningsnivå 360 grader med 140 graders öppningsvinkel. reagerar på rörelse från människa, bil, dörr, sensorn kan också dämpas i olika riktningar med hjälp medföljande täckfolie. max. ø 8 m, steglös, elektronisk inställning högfrekvens 5,8 GHz, sändeffekt < 1 mw master/slave master/master impuls - 30 min. (steglöst) 8 olika förinställda lägen, från 10 lux till dagsljus Skyddsklass IP 20 (IP 54 med AP Box) Isolationsklass II Temperaturområde 0 till +40 C Täckram UV-beständig, kan målas Tillbehör - Skyddsgaller, metall, vitlackerad E Infällnadsdosa för undertak E Förhöjningsram för utanpåliggande montage IP54 E Fjärrkontroll RC3 installation E

15 Kontorslandskap Sensor - inomhusbruk Produktförslag Control Pro IR Quattro HD 4800 bevakningszoner Extremt högupplösande HD-lins 4800 bevakningszoner 8x8 meter äkta närvarodetektering DIP-switchar för flexibilitet 1- eller 2-kanalig version Även för version för DALI och KNX Kan fungera som master eller slav Kvadratiskt bevakningsområde ger enkel planering Inomhussensorer Lokalens mått 13 x 10 m Bevakningsområde IR Quattro HD IR-närvarovakt IR Quattro HD COM1 Art.nr. E inf. E utanpåligg. Maximal belastning se sidorna 42/43 Mått: (H x B x D) 120 x 120 x 76 mm Bevakningsområde - närvaro max. 8 x 8 m (64 m 2 ) - radialt max. 8 x 8 m (64 m 2 ) - tangentialt max. 20 x 20 m (400 m 2 ) Användning inomhus Montagehöjd 2,5-3,5 m över golv, gymnastiksal upp till 10 m. Räckvidd mekaniskt inställbar Sensorteknk 13 bevakningsnivåer, 4800 bevakningszoner Utomhussensorer Sensorarmaturer för inomhusbruk Sammankoppling master/slave master/master Efterlystid impuls - 30 min. (steglöst) Skymningsnivå 8 olika förinställda lägen, från 10 lux till dagsljus! Sensorbevakning tangential radial presence Tips: Enkel planering tack vare att Control Pro har kvadratiskt bevakningsområde COM1 AP IR Quattro HD, Montagehöjd 2,80 m blå = tangential, röd = radial, grön = närvaro Skyddsklass IP 20 (IP 54 med AP Box) Isolationsklass II Temperaturområde 0 till +40 C Täckram UV-beständig, kan målas Tillbehör - Skyddsgaller, metall, vitlackerad E Infällnadsdosa för undertak E Förhöjningsram för utanpåliggande montage IP54 E Fjärrkontroll RC3 installation E Sensorarmaturer för utomhusbruk Förutsättning Sensorstyrning av befintliga armaturer i kontor Lokal Kontor: 13 x 10 m Takhöjd: 2,80 m Förslag PC PRO IR Quattro HD med DIM 1-10V, 4 st. Övrigt Sensorn kan enkelt anpassas på DIP-switcharna för t.ex automatisk-manuell tändning via strömställare, master-slav funktion m.m. System Bevakningsområdet kan utvidgas med Master/Master eller Master/Slave sammankoppling. 15

16 Konferensrum Sensor - inomhusbruk Produktförslag Control Pro IR Quattro HD 4800 bevakningszoner Extremt högupplösande HD-lins 4800 bevakningszoner 8x8 meter äkta närvarodetektering DIP-switchar för flexibilitet 1- eller 2-kanalig version Även för version för DALI och KNX Kan fungera som master eller slav Kvadratiskt bevakningsområde ger enkel planering! Lokalens mått 6 x 9 m Sensorbevakning tangential radial presence Tips: Högupplöst HD lins som detekterar även sittande personer Förutsättning Sensorstyrning av befintliga armaturer i konferensrum Lokal Konferensrum: 6 x 9 m Takhöjd: 2,80 m Förslag PC PRO IR Quattro HD med COM1 gränssnitt, 1 st. 16 Bevakningsområde IR Quattro HD COM1 AP IR Quattro HD Montagehöjd 2,80 m (blå = tangential, röd = radial, grön = närvaro) Övrigt Sensorn kan enkelt anpassas på DIP-switcharna för t.ex automatisk-manuell tändning via strömställare, master-slav funktion m.m. System Bevakningsområdet kan utvidgas med Master/Master eller Master/Slave sammankoppling. IR-närvarovakt IR Quattro HD COM1 Art.nr. E inf. E utanpåligg. Maximal belastning: se sidorna 42/43 Mått: (H x B x D) 120 x 120 x 76 mm Bevakningsområde - närvaro max. 8 x 8 m (64 m 2 ) - radialt max. 8 x 8 m (64 m 2 ) - tangentialt max. 20 x 20 m (400 m 2 ) Användning inomhus Montagehöjd 2,5-3,5 m över golv, gymnastiksal upp till 10 m. Räckvidd mekaniskt inställbar Sensorteknk 13 bevakningsnivåer, 4800 bevakningszoner Sammankoppling master/slave master/master Efterlystid impuls - 30 min. (steglöst) Skymningsnivå 8 olika förinställda lägen, från 10 lux till dagsljus Skyddsklass IP 20 (IP 54 med AP Box) Isolationsklass II Temperaturområde 0 till +40 C Täckram UV-beständig, kan målas Tillbehör - Skyddsgaller, metall, vitlackerad E Infällnadsdosa för undertak E Förhöjningsram för utanpåliggande montage IP54 E Fjärrkontroll RC3 installation E

17 Klassrum Sensor - inomhusbruk Produktförslag Control Pro IR HD DALI 4800 bevakningszoner Extremt högupplösande HD-lins 4800 bevakningszoner 8x8 meter äkta närvarodetektering DIP-switchar för flexibilitet 1- eller 2-kanalig version Broadcast DALI Kan fungera som master eller slav Kvadratiskt bevakningsområde ger enkel planering Inomhussensorer! Lokalens mått 8 x 12 m Sensorbevakning tangential radial presence Tips: DALI - kontakta oss så skickar vi kopplingsschema som PDF-fil. Förutsättning Sensorstyrning av befintliga armaturer i klassrum Lokal Klassrum: 8 x 12 m Takhöjd: 2,8 m Förslag PC PRO IR Quattro HD med KNX gränssnitt, 2 st. Bevakningsområde IR Quattro HD COM1 AP IR Quattro HD Montagehöjd 2,80 m (blå = tangential, röd = radial, grön = närvaro) Övrigt Sensorn kan enkelt anpassas på DIP-switcharna för t.ex automatisk-manuell tändning via strömställare. Control Pro kan användas med Switch-reglering. System Bevakningsområdet kan utvidgas med Master/Master eller Master/Slave sammankoppling. IR-närvarovakt IR Quattro HD DALI Art.nr. E Maximal belastning: se sidorna 42/43 Mått: (H x B x D) 120 x 120 x 76 mm Bevakningsområde - närvaro max. 8 x 8 m (64 m 2 ) - radialt max. 8 x 8 m (64 m 2 ) - tangentialt max. 20 x 20 m (400 m 2 ) Användning inomhus Montagehöjd 2,5-3,5 m över golv, gymnastiksal upp till 10 m. Räckvidd mekaniskt inställbar Sensorteknk 13 bevakningsnivåer, 4800 bevakningszoner Sammankoppling master/slave master/master Efterlystid impuls - 30 min. (steglöst) Skymningsnivå 8 olika förinställda lägen, från 10 lux till dagsljus Skyddsklass IP 20 (IP 54 med AP Box) Isolationsklass II Temperaturområde 0 till +40 C Täckram UV-beständig, kan målas Tillbehör - Skyddsgaller, metall, vitlackerad E Infällnadsdosa för undertak E Förhöjningsram för utanpåliggande montage IP54 E Fjärrkontroll RC5 installation E Utomhussensorer Sensorarmaturer för inomhusbruk Sensorarmaturer för utomhusbruk

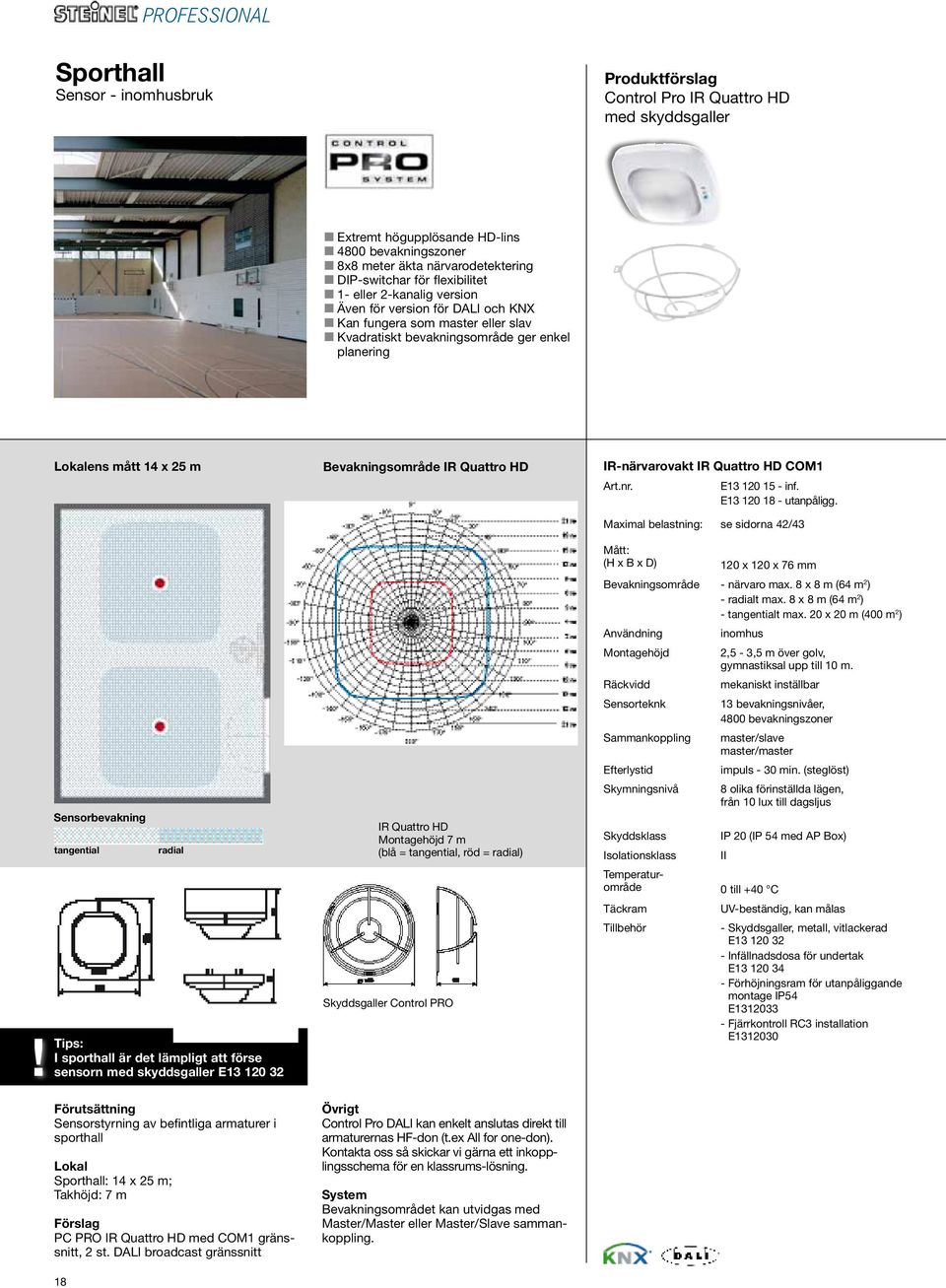

18 Sporthall Sensor - inomhusbruk Produktförslag Control Pro IR Quattro HD med skyddsgaller Extremt högupplösande HD-lins 4800 bevakningszoner 8x8 meter äkta närvarodetektering DIP-switchar för flexibilitet 1- eller 2-kanalig version Även för version för DALI och KNX Kan fungera som master eller slav Kvadratiskt bevakningsområde ger enkel planering! Lokalens mått 14 x 25 m Sensorbevakning tangential Tips: I sporthall är det lämpligt att förse sensorn med skyddsgaller E Förutsättning Sensorstyrning av befintliga armaturer i sporthall Lokal Sporthall: 14 x 25 m; Takhöjd: 7 m Förslag PC PRO IR Quattro HD med COM1 gränssnitt, 2 st. DALI broadcast gränssnitt 18 radial Bevakningsområde IR Quattro HD IR Quattro HD Montagehöjd 7 m (blå = tangential, röd = radial) Skyddsgaller Control PRO Övrigt Control Pro DALI kan enkelt anslutas direkt till armaturernas HF-don (t.ex All for one-don). Kontakta oss så skickar vi gärna ett inkopplingsschema för en klassrums-lösning. System Bevakningsområdet kan utvidgas med Master/Master eller Master/Slave sammankoppling. IR-närvarovakt IR Quattro HD COM1 Art.nr. E inf. E utanpåligg. Maximal belastning: se sidorna 42/43 Mått: (H x B x D) 120 x 120 x 76 mm Bevakningsområde - närvaro max. 8 x 8 m (64 m 2 ) - radialt max. 8 x 8 m (64 m 2 ) - tangentialt max. 20 x 20 m (400 m 2 ) Användning inomhus Montagehöjd 2,5-3,5 m över golv, gymnastiksal upp till 10 m. Räckvidd mekaniskt inställbar Sensorteknk 13 bevakningsnivåer, 4800 bevakningszoner Sammankoppling master/slave master/master Efterlystid impuls - 30 min. (steglöst) Skymningsnivå 8 olika förinställda lägen, från 10 lux till dagsljus Skyddsklass IP 20 (IP 54 med AP Box) Isolationsklass II Temperaturområde 0 till +40 C Täckram UV-beständig, kan målas Tillbehör - Skyddsgaller, metall, vitlackerad E Infällnadsdosa för undertak E Förhöjningsram för utanpåliggande montage IP54 E Fjärrkontroll RC3 installation E

19 Höglager Sensor - inomhusbruk Produktförslag IS 345 MX Highbay IR-sensor med lins speciellt anpassad för höglager Bevakar 30x4 för gående personer rakt emot sensorn Montagehöjd 7-12 m. Efterlystid 10 sek 15 min men även impulsläge Relä med nollpunktsbrytning IP 54 Skyddsgaller som tillbehör Inomhussensorer Lokalens mått 34 x 45 m Bevakningsområde IS 345 MX Highbay IS 345 MX Highbay Montagehöjd 12 m (röd = radial rörelseriktning) Korridorrörelsevakt för stora höjder IS 345 MX Highbay Art.nr. E Mått: (H x B x D) 95 x 95 x 65,5 mm Maximal belastning: - max W (ohmsk last, t.ex. glödljus) - max 8 st HF-don, drosslar, lågenergilampor, dock total last max. 800 W lysrör. C 176 μf - Relä med nollpunktsbrytning vilket ger bättre möjlighet att klara höga startströmmar från HF-don/drosslar. Minsta last 1W. Spänning V, 50 Hz (max. 2,5 mm 2 ) Utomhussensorer Sensorarmaturer för inomhusbruk Bevakningsvinkel 180 med 45 öppningsvinkel Räckvidd max. 30 x 4 m (radial) vid 12 m montagehöjd; temperaturstabiliserad finjustering genom förskjutning av linsen och täckskal Sensorbevakning tangential radial Sensorteknk Efterlystid Skymningsinställning Permanent ljus 5 bevakningsnivåer, 280 bevakningszoner 5 sek. 15 min. + impulsläge 2 sek sluten vilande 8 sek Lux + inläsningsläge via strömställare (lämpligt med återfjärdrande) som kopplas på fasen till rörelsevakten. Sensorarmaturer för utomhusbruk Skyddsklass IP 54 Isolationsklass II! Tips: Kan anslutas till HF-don med korridorfunktion Omgivningstemperatur -20 till +50 C Förutsättning Sensorstyrning av befintliga armaturer i höglager Lokal Lagerhall: 34 x 45 m; Takhöjd: 12 m Förslag IS 345 MX Highbay, 9 st. Övrigt Var noga att med att takhöjden är mellan 7-12 meter. För lägre takhöjder använd IS 345 alt. Control Pro DUAL. System Två eller fler rörelsevakter kan kopplas samman (master-master), parallellkoppling, alla rörelsevakter kommer då få funktionen master. 19

20 Garage/P-hus Sensorarmatur - inomhusbruk Produktförslag RS PRO 5100 Armatur med integrerad HF-sensor Modell med LED-grundljus Finns med eller utan sensor (slav) Kan automatiskt bränna in ljuskällorna i 100 h Andra produktförslag RS PRO 5000 RS PRO 5200 RS PRO 5002 (med LED-grundbelysning) Lokalens mått 42,5 x 64,6 m Sensorns bevakningsområde RS PRO 5100 Sensorbevakning RS PRO 5100 Montagehöjd 2, 2 m (röd = radial rörelseriktning)! radial Tips: RS PRO 5100 finns även som variant med LED-grundljus Förutsättning Sensorstyrda armaturer i parkeringsgarage, körvägar och p-platser enligt DIN EN , 75 lux. Lokal Underjordiskt P-hus: 42,5 x 64,60 m Takhöjd: 2,20 m Förslag RS PRO 5100 sensor, 49 st. 20 Effekt Total ljusflöde för alla armaturer: lm Total effekt: 2744 W Total effekt per kvm (1939,23 m²): 1.41 W/m² (1.31 W/m² / 100 lx) Genomsnittlig belysningsstyrka 108 Lux Reflektionsfaktorer Vägg: 66 % Tak: 70 % Golv: 66 %

21 Fjärrkontroll RC2 Utförande För lysrör 1 x 54 W /T5 Sensoroptimerat HF-don Inbränningsfunktion för lysrör Sensor HF-sensor 360, Ø 1 8 m Räckvidden kan ställas in individuellt Exakt inställning av efterlystiden och skymningsnivån Inställning av funktioner via fjärrkontroll (tillbehör) Inomhussensorer Lås Kuplås i rostfritt stål Belysningsområde Belysningsstyrka Lux RS PRO 5100 ➊ Inställning av räckvidd ➋ Skymningsnivå ➌ Inläsningsläge ➍ Permanent ljus ➎ Efterlystid ➏ Inställning av efterlystiden ➐ Installationsläge ➑ Sensorns känslighet ➒ LED-orienteringsljus ➓ Reset Ljusfördelningskurvor RS PRO x 54 W C0 /C180 C90 / C270 Kupa Polykarbonat Robust och tålig Längsprismor för optimal ljusfördelning HF-sensorarmatur RS PRO 5100 Art.nr. RS PRO 5100 sensor E RS PRO 5100 slave E Mått: (H x B x D) 102 x 100 x 1266 mm Spänning V, 50 Hz Maximal belastning: 1 x 54 W / T5 *1 (1 st sensoroptimerat HF-don) Extern belastning max. 4 st RS PRO 5100 Ljusflöde 4450 lm Verkningsgrad 94 % Lumen/W 75,12 lm/w HF-teknik 5,8 GHz (reagerar på minsta rörelse, oberoende av temperaturen) Bevakningsvinkel 360 med 160 öppningsvinkel *2 Sensorns effekt ca 1 mw Räckvidd Ø 1 8 m, steglös, kan begränsas i 4 riktningar Max. bevakningsområde ca 50 m² * 2 Efterlystid 1 min. 20 min. + installationsläge Skymningsinställning Lux, + inläsningsläge * 2 Skyddsklass IP 65 Isolationsklass I Temperaturområde -10 till +50 C Täckramslagtålig polykarbonat IK 07 Tillbehör - servicefjärrkontroll RC2 E Utomhussensorer Sensorarmaturer för inomhusbruk Sensorarmaturer för utomhusbruk *1 Kan endast användas med angiven ljuskälla *2 Endast vid sensor-utförande. 21

22 Passage Sensorarmatur - inomhusbruk Produktförslag RS 50 Dold HF-sensor Slagtålig akrylkupa Med skymningsrelä Lokalens mått 1,4 x 6 m Sensorns bevakningsområde RS 50 Sensorbevakning RS 50 Montagehöjd 2,5 m (röd = radial rörelseriktning)! radial Tips: Sensorn kan enkelt dämpas individuellt i fyra olika riktningar Förutsättning Sensorstyrda armaturer i passage enligt DIN EN , 50 lux. Lokal Passage: 1,4 x 6 m Takhöjd: 2,50 m Förslag RS 50, 2 st. Effekt Total ljusflöde för alla armaturer: Total effekt: Total effekt per kvm (9 m²): 1800 lm 26 W 2,89 W/m² (5,71 W/m² / 100 lx) Genomsnittlig belysningsstyrka 50,6 Lux Reflektionsfaktorer Vägg: 85,3 % Tak: 85,3 % Golv: 66 % 22

23 Funktionsinställningar Sensor Plats för metallavskärmningar (medföljer) för att dämpa sensorn i fyra olika riktningar. Utförande För lågenergilampor 1 x 13 W TC-DEL G24q-1 Sensoroptimerat HF-don Sensor HF-sensor 360, Ø 1 8 m Räckvidden kan ställas in individuellt Exakt inställning av efterlystid och skymningsnivå Kupa Slagtålig akryl Inomhussensorer Sensoroptimerat HF-don Belysningsområde Ljusfördelningskurva RS 50 1 x 13 W C0 /C180 C90 / C270 HF-sensorarmatur RS 50 Art.nr. E Mått: (H x B x D) 273 x 273 x 96 mm Spänning V, 50 Hz Maximal belastning: 1 x 13 W / TC-DEL G24q-1 * 1 Extern belastning max. 4 st RS 50 Ljusflöde 900 lm Verkningsgrad 58,9 % Lumen/W 40,78 lm/w HF-teknik 5,8 GHz (reagerar på minsta rörelse, oberoende av temperaturen) Bevakningsvinkel 360 med 160 öppningsvinkel Sensorns effekt ca 1 mw Räckvidd Ø 1 8 m, steglös, kan begränsas i 4 riktningar Max. bevakningsområde ca 50 m² Efterlystid 1 min. 15 min. Skymningsinställning Lux Skyddsklass IP 44 Isolationsklass II Temperaturområde -10 till +50 C Utomhussensorer Sensorarmaturer för inomhusbruk Sensorarmaturer för utomhusbruk Belysningsstyrka Lux RS 50 * 1 Försett med sensoroptimerat HF-don för 13W kompaktlysrör 23

24 Trapphus Sensorarmatur - inomhusbruk Produktförslag RS PRO 2000 Dold HF-sensor Slagtålig akrylkupa Med skymningsrelä Grundljusmodul med LED Lokalens mått 2,5 x 5 m Sensorns bevakningsområde RS PRO 2000 Sensorbevakning RS PRO 2000 Montagehöjd 2,8 m (röd = radial rörelseriktning)! radial Tips: Armaturen kan förses med grundljusmodul t.ex. i trapphus utan fönster. Förutsättning Sensorstyrda armaturer i trapphus enligt DIN EN , 150 lux. Lokal Trapphus: 2,5 x 5 m Takhöjd: 2,80 m Förslag RS PRO 2000, 2 st. Effekt Total ljusflöde för alla armaturer: 7200 lm Total effekt: 104 W Total effekt per kvm (14,35 m²): 7,25 W/m² (4,53 W/m² / 100 lx) Genomsnittlig belysningsstyrka 160 Lux Reflektionsfaktorer Vägg: 85,3 % Tak: 85,3 % Golv: 66 % 24

25 Utförande Radiomodul (tillbehör) LED-modul (tillbehör) För lågenergilampor 2 x 26 W/ TC-DEL G24q-3 Två stycken sensoroptimerade HF-don Om en ljuskälla slocknar lyser den andra vidare Inbränningsfunktion för ljuskälla Sensor HF-sensor 360, Ø 1 8 m Räckvidden kan ställas in individuellt Exakt inställning av efterlystiden och skymningsnivån Inomhussensorer HF-sensor Tillbehör Belysningsområde Ljusfördelningskurva RS PRO 2000 LED-modul för grundljus 25 LED-lampor Nätberoende, eller med batterier nätoberoende orienteringsljus LED-modul med batteribackup Ger grundljus vid spänningsbortfall Upp till 2 h drifttid Radio-modul 32 kanaler Fungerar antingen som sändare eller mottagare Upp till 100 m räckvidd (ej i byggnader) HF-sensorarmatur RS PRO 2000 Art.nr. slagtålig akrylkupa RS PRO 2000 sensor vit E RS PRO 2000 slave vit E glaskupa RS PRO 2000 G sensor vit E RS PRO 2000 G slave vit E Mått: (H x B x D) 400 x 400 x 142 mm Spänning V, 50 Hz Utomhussensorer Sensorarmaturer för inomhusbruk Belysningsstyrka Lux 2 x 26 W C0 /C180 C90 / C270 Maximal belastning: 2 x 26 W/TC-DEL G24q-3 * 1 (Två HF-don) Extern belastning max 2 st RS PRO 2000 Ljusflöde 1800 lm Verkningsgrad 49,8 % Lumen/W 34,48 lm/w HF-teknik 5,8 GHz (reagerar oberoende av temperaturen på minsta rörelse) * 2 Bevakningsvinkel 360 med 160 öppningsvinkel *2 Sensorarmaturer för utomhusbruk RS PRO 2000 Sensorns effekt ca 1 mw *2 Räckvidd Ø 1 8 m, steglös, kan begränsas i 4 riktningar *2 Max. bevakningsområde ca 50 m² *2 Efterlystid 1 min. 20 min. + installationsläge *2 Skymningsinställning Lux + installationsläge *2 Skyddsklass IP 44 Isolationsklass II Temperaturområde -10 till +50 C *1 Kan endast användas med angiven ljuskälla *2 Endast vid sensor-utförande. 25

26 Korridor/gång HF-sensorarmaturer för inomhusbruk Produktförslag RS PRO LED S1 Integrerad HF-sensor Utvecklad för LED Master/Master-kopplingar via 868 MHz radioförbindelse Grundljusnivå 10% 3 olika lampglas/kupor Snabb tändning utan fördröjning Inget reläklickande Integrerad radiomodul Andra produktförslag RS PRO 500 RS PRO 1000 RS PRO 2000 RS PRO 5500 alla även i slav-version Lokalens mått 1, 2 x 18 m Sensorns bevakningsområde RS PRO LED S1 Sensorbevakning RS PRO LED S1 Montagehöjd 2,8 m (röd = radial rörelseriktning)! radial Tips: Sammankopplas via radio. Kan även erhållas med slagfast kupa. Förutsättning Belysning av korridorer enligt DIN EN , rekommendation 100 Lux Lokal Korridor: 1, 2 x 18 m Takhöjd: 2,80 m Förslag RS PRO LED S1 glas, 5 st. 26 Effekt Totalt ljusflöde för alla armaturer: 3292 lm Total effekt: 80 W Total effekt per yta (18,00 m²): 5,0 W/m² (4,79 W/m² / 100 lx) Genomsnittlig belysningsstyrka 104 Lux Reflektionsfaktorer Vägg: 85,3 % Tak: 85,3 % Golv: 66 %

27 Utförande ca timmar 756 Lumen, (akrylkupa) 16 Watt LED-ljussystem 16 W LED-effekt Ca timmars LED-livslängd Grundljusnivå (10%) Sensor HF-sensor 360, Ø 1 8 m Räckvidden kan ställas in individuellt HF-sensorteknik och LED-ljus för högsta effektivitet Master/Master-koppling via 868 MHz radioförbindelse Inomhussensorer Parallell-koppling 868 MHz radioförbindelse 8 kanaler Max. ca. 30m inomhus Integrerad radiokommunikation Belysningsområde Belysningsstyrka Lux 10% grundljusnivå Ljusfördelningskurva RS PRO LED S1 1 x 16 W C0 /C180 C90 / C270 HF-sensorarmatur RS PRO LED S1 Art.nr: RS PRO LED S1 sensor, PC 1* E RS PRO LED S1 sensor, PMMA 2* E RS PRO LED S1 sensor, glas E Mått: (H x B x D) 300 x 300 x 67 mm Spänning V, 50 Hz Maximal belastning: 16 W LED (1,6 W dimringsdrift) Ljusflöde 1200 lm (utan kupa) 660 lm (glas) 535 lm (plast PC) 756 lm (plast PMMA, akryl) Verkningsgrad 100 % Lumen/W 41,25 lm/w (glas) 33,44 lm/w (plast PC) 47,50 lm/w (plast PMMA) Ljusflöde 3500 Kelvin (4000 Kelvin kan fås på särskild beställning) HF-teknik 5,8 GHz (reagerar på minsta rörelse, oberoende av temperaturen) Bevakningsvinkel 360 med 160 öppningsvinkel Sändeffekt ca 1 mw Räckvidd Ø 1 8 m, steglös, kan begränsas i 4 riktningar Max. bevakningsområde ca 50 m² Efterlystid 5 sek. 15 min. Skymningsinställning Lux Skyddsklass IP 20 Isolationsklass I Temperaturområde -10 till +50 C Utomhussensorer Sensorarmaturer för inomhusbruk Sensorarmaturer för utomhusbruk RS PRO LED S1 1* PC = polykarbonat 2* PMMA = polymetylmetakrylat (även känt som akrylglas eller plexiglas) 27

28 Toalettutrymmen HF-sensorarmaturer för inomhusbruk Produktförslag RS PRO DL 100 Unik sensor-downlight Sensor, osynlig ovanför takplattan Master/Slav med/utan fjärrkontroll Dold detektering med HF-sensor Andra produktförslag RS PRO 500 RS PRO 1000 RS PRO 2000 RS PRO 5500 alla även i slav-version Lokalens mått 2,5 x 4,5 m Sensorns bevakningsområde RS PRO DL 100 Sensorbevakning RS PRO DL 100 Montagehöjd 2,5 m (röd = radial rörelseriktning)! radial Tips: Inställning via fjärrkontroll efter montage och kabling Förutsättning Belysning för toalettutrymmen enligt DIN EN , rekommendation 200 Lux Lokal Toalettutrymme: 2,5 x 4,5 m Takhöjd: 2,50 m Förslag RS PRO DL100 sensor, 3 st. 28 RS PRO DL100 slave, 4 st. Effektivt sensor-/slave-nätverk. Sensorbevakning genom toaletternas skiljeväggar. Effekt Total ljusflöde för alla armaturer: lm Total effekt: 252 W Total effekt per m 2 (16,80 m²): 15,0 W/m² (7,2 W/m² / 100 lx) Genomsnittlig belysningsstyrka 208 Lux Reflektionsfaktorer Vägg: 46,4 % Tak: 85,3 % Golv: 66 %

29 Fjärrkontroll RC2 Utförande För lågenergilampor 2 x 18 W/TC DEL Två oberoende, sensor-anpassade HF-don för två ljuskällor Sensor HF-sensor 360, Ø 2 8 m Räckvidden kan ställas in individuellt Exakt inställning av efterlystiden och skymningsnivån Inomhussensorer RS PRO DL 100 med ljussensor och IR-mottagare för fjärrkontroll Belysningsområde ➊ Inställning av räckvidd ➋ Skymningsnivå ➌ Inläsningsläge ➍ Permanent ljus ➎ Efterlystid ➏ Inställning av efterlystiden ➐ Installationsläge ➑ Sensorns känslighet ➒ LED-orienteringsljus ➓ Reset Ljusfördelningskurva RS PRO DL 100 HF-don, optimerat för sensordrift Inkopplingsplintar HF-sensor HF-Sensor-Downlight RS PRO DL 100 Art.nr. RS PRO DL 100 sensor E RS PRO DL 100 slave E Mått: (H x B x D) 240 x 394 x 90 mm Spänning V, 50 Hz/fungerar även med likström i nödljusdrift Maximal belastning: 2 x 18 W /TC DEL * 1 (2 elektr. förkopplingsdon) Extern belastning max. ytterligare 4 armaturer (DL 100) Ljusflöde 1200 lm Verkningsgrad 68,4 % Lumen/W 45,6 lm/w HF-teknik5,8 GHz (reagerar oberoende av temperatur på minsta rörelse) * 2 Utomhussensorer Sensorarmaturer för inomhusbruk Belysningsstyrka Lux 2 x 18 W C0 /C180 C90 / C270 Bevakningsvinkel 360 med 160 öppningsvinkel *2 Sändeffekt ca 1 mw Räckvidd Ø 2 8 m, steglös (endast via fjärrkontroll) Max. bevakningsområde ca 50 m² *2 Efterlystid 1 min. 1 timme + installations-läge (endast via fjärrkontroll) Skymningsinställning Lux (endast via fjärrkontroll) Skyddsklass IP 20 Isolationsklass II Temperaturområde -10 till +50 C Tillbehör - servicefjärrkontroll RC2 Sensorarmaturer för utomhusbruk RS PRO DL 100 *1 Kan endast användas med angiven ljuskälla *2 Endast sensor-utförande. 29

30 Korridor/kulvert HF-sensorarmaturer för inomhusbruk Produktförslag RS PRO 5500 Med dold HF-sensor Sensoroptimerat HF-son Enkel och snabb inställning av funktioner via fjärrkontroll Finns med sensor eller utan (slav) Andra produktförslag RS PRO 500 RS PRO 1000 RS PRO 2000 alla även i slav-version RS PRO LED S1 Lokalens mått 2 x 14 m Sensorns bevakningsområde RS PRO 5500 Sensorbevakning RS PRO 5500 Montagehöjd 2,5 m (röd = radial rörelseriktning)! radial Tips: Enkel inställning med RC2 fjärrkontroll Förutsättning Belysning av korridor/kulvert DIN EN , 100 Lux, foajéer Lokal Korridor: 2 x 14 m Takhöjd: 2,50 m Förslag RS PRO 5500 sensorbevakning, 2 st. Effekt Totalt ljusflöde för alla armaturer: 9600 lm Total effekt: 112 W Total effekt per m² (30 m²): 3,73 W/m² (3,0 W/m² / 100 lx) Medelvärde belysningsstyrka 124 Lux Reflektionsfaktorer Vägg: 85,3 % Tak: 85,3 % Golv: 66 % 30

31 Fjärrkontroll RC2 Utförande Belysning 2 x 28 W/T5 Ett sensoranpassat HF-don Inbränningsfunktion för ljuskällorna Sensor HF-sensor 360, Ø 1 8 m Räckvidden kan ställas in individuellt Exakt inställning av efterlystid och skymningsnivå Inomhussensorer Belysningsområde ➊ Inställning av räckvidd ➋ Skymningsnivå ➌ Inläsningsläge ➍ Permanent ljus ➎ Efterlystid ➏ Inställning av efterlystid ➐ Installationsläge ➑ Sensorns känslighet ➒ LED-orienteringsljus ➓ Reset Ljusfördelningskurva RS PRO 5500 HF-sensorarmatur RS PRO 5500 Art.nr. RS PRO 5500 sensor vit E RS PRO 5500 slave vit E Mått: (H x B x D) 1295 x 163 x 64 mm Spänning V, 50 Hz Maximal belastning: 2 x 28 W/T5 * 1 två sensoranpassade HF-don Extern belastning 4 st RS PRO 5500 Ljusflöde 4800 lm Lumen/W 54,8 lm/w Verkningsgrad 64 % HF-teknik 5,8 GHz (reagerar oberoende av temperaturen på minsta rörelse) * 2 Utomhussensorer Sensorarmaturer för inomhusbruk 2 x 28 W C0 /C180 C90 / C270 Bevakningsvinkel 360 med 160 öppningsvinkel *2 Sändeffekt ca 1 mw Räckvidd Ø 1 8 m, steglöst, kan begränsas i 4 riktningar *2 Max. bevakningsområde ca 50 m² *2 Efterlystid 1 min. 20 min. * 2 Skymningsinställning Lux * 2 Skyddsklass IP 21 / IP 44 endast vid takmontage Isolationsklass I Temperaturområde -10 till +50 C Sensorarmaturer för utomhusbruk Belysningsstyrka Lux RS PRO 5500 *1 Kan endast användas med angiven ljuskälla *2 Endast sensor-utförande. 31

32 Lager HF-sensorarmaturer för inomhusbruk Produktförslag RS PRO 5200 Armatur med integrerad HF-sensor Modell med LED-grundljus Finns med eller utan sensor (slav) Kan automatiskt bränna in ljuskällorna i 100 h Andra produktförslag RS PRO 5002 (med LED-grundljusnivå) RS PRO 5000 Lokalens mått 24 x 35 m Sensorns bevakningsområde RS PRO 5200 Sensorbevakning RS PRO 5200 Montagehöjd 4 m (röd = radial rörelseriktning)! radial Tips: För grundljus kan armatur med LED användas. Förutsättning Belysning av lager, samt kommunikationsytor enligt DIN EN , 150 Lux Lokal Lager: 24 x 35 m Takhöjd: 4m Förslag RS PRO 5200 HF-sensor, 53 st. 32 Effekt Totalt ljusflöde för alla armaturer: lm Total effekt: 2968 W Total effekt per yta (912 m²): 3,25 W/m² (2,08 W/m² / 100 lx) Genomsnittlig belysningsstyrka 156 Lux Reflektionsfaktorer Vägg: 85,3 % Tak: 85,3 % Golv: 66 %

33 Fjärrkontroll RC2 Utförande Belysning 2 x 54 W/T5-ljuskällor Två oberoende, sensoranpassade HF-don för två ljuskällor Inbränningsfunktion för ljuskällorna Sensor HF-sensor 360, Ø 1 8 m Räckvidden kan ställas in individuellt Exakt inställning av efterlystid och skymningsnivå Inställning möjlig via fjärrkontroll (tillbehör) Inomhussensorer Lås Kuplås i rostfritt stål Belysningsområde ➊ Inställning av räckvidden ➋ Skymningsnivå ➌ Inläsningsläge ➍ Permanent ljus ➎ Efterlystid ➏ Inställning av efterlystiden ➐ Installationsläge ➑ Sensorns känslighet ➒ LED-orienteringsljus ➓ Reset Ljusfördelningskurvor RS PRO 5200 Kupa Polykarbonat Robust och tålig Längsprismor för optimal ljusfördelning HF-sensorarmaturer RS PRO 5200 Art.nr. RS PRO 5120 sensor E RS PRO 5200 slav E Mått: (H x B x D) 102 x 168 x 1266 mm Spänning V, 50 Hz Maximal belastning 2 x 54 W / T5 *1 (2 st sensoroptimerade HF-don) Extern belastning 2 st RS PRO 5200 Ljusflöde 6900 lm Lumen/W 59,28 lm/w Verkningsgrad 94,5 % HF-teknik 5,8 GHz (reagerar på minsta rörelse, oberoende av temperaturen) Utomhussensorer Sensorarmaturer för inomhusbruk Belysningsstyrka Lux RS PRO x 54 W C0 /C180 C90 / C270 Bevakningsvinkel 360 med 160 öppningsvinkel *2 Sändeffekt ca 1 mw Räckvidd Ø 1 8 m, steglös, kan begränsas i 4 riktningar Max. bevakningsområde ca 50 m² *2 Efterlystid 1 min. 20 min. + installationsläge Skymningsinställning Lux, + inläsningsläge * 2 Skyddsklass IP 65 Isolationsklass I Temperaturområde -10 till +50 C Kupa slagtålig polykarbonat, IK 07 Tillbehör - servicefjärrkontroll RC2 E Sensorarmaturer för utomhusbruk *1 Kan endast användas med angiven ljuskälla *2 Endast sensor-utförande. 33

34 Entréer Utomhussensorer Produktförslag sensiq IR-sensor för vägg- och takmontage av högsta klass 300 bevakningsvinkel med 180 öppningsvinkel Räckvidden kan ställas in i 3 riktningar oberoende av varandra, exakt och utan inskränkningar Entréer Bevakningsområde sensiq IR-rörelsevakt sensiq! Sensorbevakning tangential 300 Förutsättning Styrning av belysning vid entré med rörelsevakt som detekterar gående personer. Förslag sensiq, 1 st. radial Tips: SensIQ ger säker och stabil drift även vid blåst och nederbörd sensiq Montagehöjd 1,8 m (blå = tangential rörelseriktning, röd = radial rörelseriktning) Exakt mekanisk inställning av räckvidden. Tre olika riktningar, oberoende av varandra, med en bevakningsvinkel på 300. Kan enkelt ställas in med tre vridreglage. Övrigt Med 4 pyro-sensorer för optimal upplösning av bevakningsområdet i 6 nivåer för områden längre bort och 5 nivåer för bevakningen av området bakom sensorn samt underkrypskydd med 1360 bevakningszoner. Stabilisering av räckvidden genom elektronisk temperaturkompensation. Art.nr. svart E vit E inox (silver) E Mått: (H x B x D) 144 x 113 x 172 mm Maximal belastning - max W (resistiv last, t.ex. glödljus) - max. 8st HF-don, drosslar, lågenergilampor, dock total last max. 500W lysrör. - Minsta last 1W resistiv last. - Parallellkoppling av två eller flera Steinel sensorer är möjlig. Spänning V, 50 Hz (max. 2,5 mm 2 ) Bevakningsvinkel 300 med 180 öppningsvinkel samt underkrypskydd och bevakning av det bakre området; segmentvis borttagning av bevakningen möjlig Räckvidd kan ställas in med vridreglage i 3 riktningar (max m tangential, temperaturstabiliserad) Sensorteknk Efterlystid Skymningsinställning Permanent ljus Skyddsklass IP 54 Isolationsklass 4 sensorer, 6 bevakningsnivåer för områden längre bort och 5 för underkrypskydd, 1360 bevakningszoner 5 sek. 15 min., impulsläge (ca 2 sek.) Lux via strömställare (4 timmar) Omgivningstemperatur -20 till +50 C II 34

35 Lastramp Utomhussensorer Produktförslag sensiq! Lastramp Sensorbevakning tangential 300 Tips: För detektering av fordon använd sensor med HF-teknik Förutsättning Detektering av gående personer vid lastramp med individuella bevakningsområden Förslag sensiq, 3 st. radial Bevakningsområde sensiq sensiq Montagehöjd 1,8 m (blå = tangential rörelseriktning, röd = radial rörelseriktning) Exakt mekanisk inställning av räckvidden. Tre olika riktningar, oberoende av varandra, med en max. räckvidd på 300. Kan enkelt ställas in med tre vridreglage. Driftsanvisningar Med 4 IR-sensorer (pyro) för optimal upplösning av bevakningsområdet i 6 nivåer för fjärrområdet och 5 nivåer för bevakningen av området bakom sensorn samt underkrypskydd med 1360 bevakningszoner. Stabilisering av räckvidden genom elektronisk temperaturkompensation. ➊ Semesterfunktion ➋ Permanent FRÅN ➌ Resetfunktion ➍ Permanent ljus ➎ Inställning av skymningsnivån via potentiometer på apparaten ➏ Inställning av skymningsnivån via minnesknappen ➐ Mjukstart/-end ➑ Grundljusnivå ➒ Grundljusnivå (fram till midnatt) IR-rörelsevakt sensiq Art.nr. svart E vit E inox (silver) E Mått: (H x B x D) 144 x 113 x 172 mm Maximal belastning ➊ ➋ ➌ ➍ ➎ ➏ ➐ ➑ ➒ - max W (resistiv last, t.ex. glödljus) - max. 8st HF-don, drosslar, lågenergilampor, dock total last max. 500W lysrör. - Minsta last 1W resistiv last. - Parallellkoppling av två eller flera Steinel sensorer är möjlig. Spänning V, 50 Hz (max. 2,5 mm 2 ) Bevakningsvinkel 300 med 180 öppningsvinkel samt underkrypskydd och bevakning av det bakre området; segmentvis borttagning av bevakningen möjlig Räckvidd kan ställas in med vridreglage i 3 riktningar, (max m tangential, temperaturstabiliserad) Sensorteknk Efterlystid Skymningsinställning Permanent ljus Skyddsklass IP 54 Isolationsklass 4 sensorer, 6 bevakningsnivåer för fjärrområdet och 5 för underkrypskydd, 1360 bevakningszoner 5 sek. 15 min., impulsläge (ca 2 sek.) Lux via strömställare (4 timmar) Omgivningstemperatur -20 till +50 C Tillbehör II - servicefjärrkontroll RC Inomhussensorer Utomhussensorer Sensorarmaturer för inomhusbruk Sensorarmaturer för utomhusbruk 35
