1 HOME

2 Sensorteknik för utomhusbruk Rörelsevakter från sid. 14 IR-sensorer för väggmontage Sid , 25 IS IS IS NM 360 IS IS 240 IS 1 IR-sensor för takmontage Sid. 24 IS 360 D IR-sensor med LED-belysning Sid IS LED 2in1 Skymningsreläer från sid. 30 Skymningsrelä Sid. 30 Nightmatic Nightmatic Vario Vägg/taklampa med integrerat skymningsrelä Sid. 31 LN 1 Energisparlampor med integrerat skymningsrelä Sid SensorLight SensorLight SensorLight plus 11 W plus 15 W plus 18 W Sensorlampor från sid. 34 Sensorlampor med LED-effekt Sid L L 265 S L 270 S L 271 S Sensorlampor för väggmontage Sid L 330 S L 331 S L 306 S L 309 S L 262 S L 11 L 12 Sensorlampor i rostfritt stål för väggmontage Sid L 860 S L 867 S L 876 S L 170 S L 190 S Sensorlampor i rostfritt stål för trädgården och väggmontage Sid GL 60 S L 260 S Sensorlampor för trädgården Sid GL 16 S

3 Klassiska sensorlampor för väggmontage Sid L 706 S L 726 S L 746 S L 15 L 560 S L 562 S L 115 S L 535 S L 1 Sensorlampor för takmontage Sid DL 750 S DL 850 S Strålkastare med sensor Sid LED Halogen XLed HS 150 HS 300 HS 500 HS 5140 Home 1 Sensorteknik för inomhusbruk Sensorlampor från sid. 76 Armaturer med HF-sensor för vägg eller takmontage Sid RS10-1L RS100L RS16L RS16-2L RS16-3L RS13L RS10-3L RS21L Armaturer med HF-sensor för badrum, korridor och kök Sid BRS 60 L BRS 61 L BRS 65 L BRS 66 L Armaturer med HF-sensor för garage, källare och förråd Sid FRS 20 FRS 30 Rörelsevakter från sid. 90 Sensorbrytare för utanpåliggande eller infällt montage Sid IR 180 AP HF 360 AP IR 180 UP HF 360 UP NF 50 UP Installationsteknik Sid. 95 Täckram Vägguttag Universalbrytare Dimmer Översikt från sida 96 Sensorteknik - översikt Sid Presentationssystem Sid

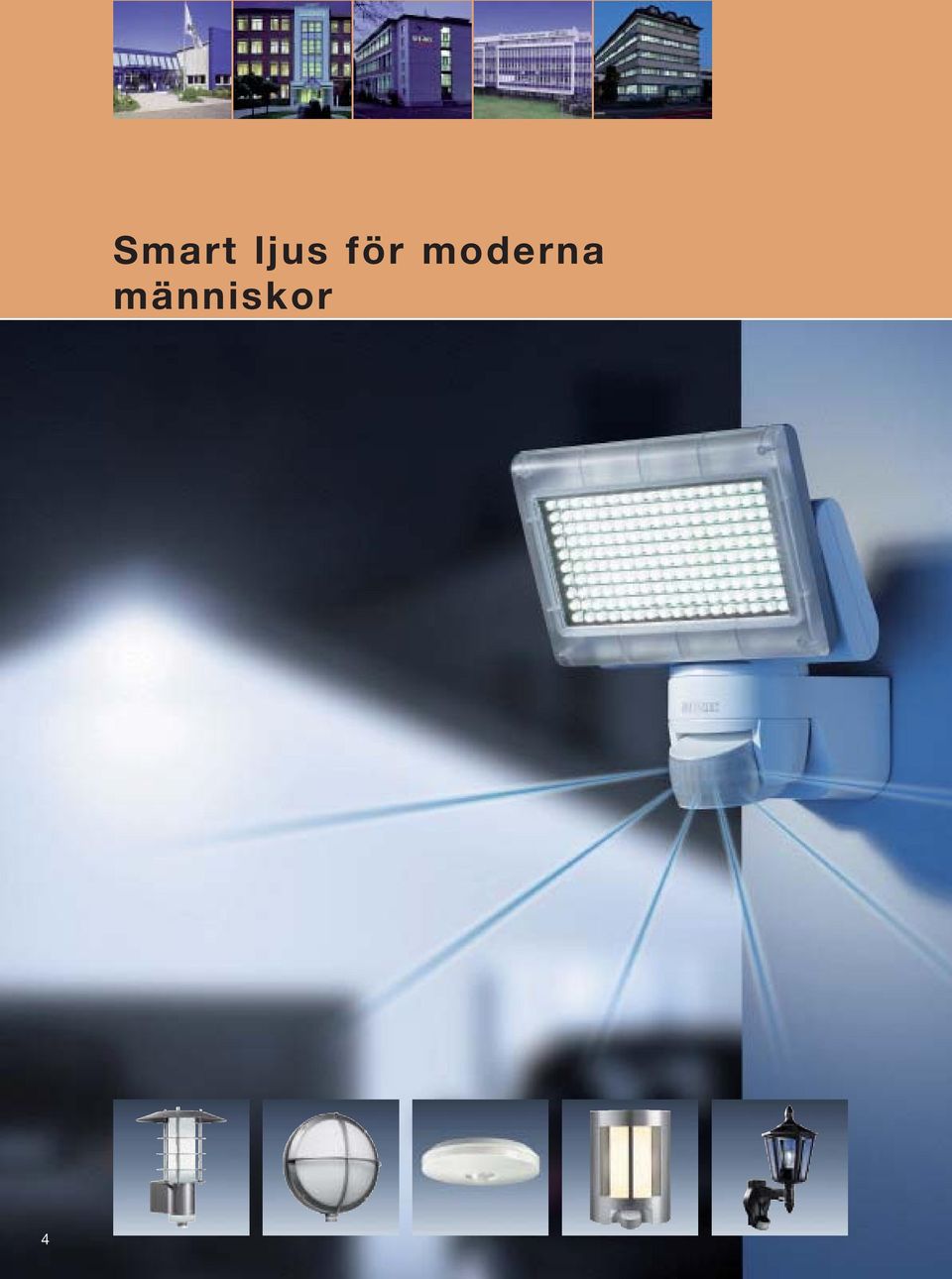

4 4 Smart ljus för moderna människor

5 STEINEL är originalet Produkter för människa och miljö Utnyttja energin klokt. Med denna vision i tanke uppfann STEINEL för 20 år sedan världens första sensorlampa. En milstolpe vad gäller komfort, säkerhet och energibesparing för belysning. Genom att använda mer sensorstyrt ljus kan var och en bidra till att reducera utsläppen av CO2 och därmed motverka klimatförändringen. Med den intelligenta ljusstyrningen från STEINEL hjälper du inte bara omvärlden: den låga energiförbrukningen sparar även pengar åt dig. Genom att ljuset tänds och släcks automatiskt, gör du dessutom din vardag ännu lite mer komfortabel. "Made by STEINEL" står för funktion, kvalitet och hållbarhet - förr som nu. Idag utvecklar och producerar vi produkter på fem europeiska orter. Med tysk kvalitet. Vår styrka din fördel: Egen forskning och utveckling inom verktygs- och prototypframställning. Egen tillverkning av elektronik, plastmaterial och pressgjutgodsdelar. Certifierat kvalitetssystem enligt DIN EN ISO 9001 och produkter som uppfyller gällande regler. Utveckling av egna försäljningskoncept inklusive presentation och butiksdisplayer. Egen lagerlogistik, med transporter över hela världen. Teknisk service, rådgivning och service-hotline. 5

6 Varumärke med ansvar Teknik för livet Vi utvecklar produkter för att vara människan till nytta. Denna grundprincip innefattar även vårt ansvar för miljön. STEINEL sensorteknik ger produkter som är mycket energieffektiva och även ger möjlighet att spara energi i befintliga elanläggningar, vilket ger en stor avlastning för miljön. Även vid utvecklingen och tillverkningen av våra produkter iakttar vi stränga miljömässiga riktlinjer. För detta har vi infört en enhetlig standard, alla relevanta nationella och internationella riktlinjer inbegripet, på alla STEINEL-företag över hela världen. Bland annat har därmed det omfattande direktivet för elektriska och elektroniska produkter RoHS förverkligats. Vi är också i Sverige anslutna till REPA registret. Det innebär att vi erlägger miljöavgifter för återvinning av våra leveransförpackningar och produkter. För oss är det viktigt att ta ansvar i samtliga våra produktionssteg: produktkvalitet, innovation, service och hållbarhet. 6

7 Kvalitetssystem DQS-certifikat enligt DIN EN ISO 9001: 2008 Kvalitet Tysk kvalitet är ett begrepp och Steinel har mer än 50 års erfarenhet av tillverkning av produkter av högsta kvalitet. Vi ställer därför höga krav på våra samarbetspartners runt om i världen. Vi lämnar också 36 månaders funktionsgaranti på våra produkter. Naturligtvis är Steinel också certifierad enligt aktuell norm för kvalitetssäkring. Innovation Vår styrka är innovation. Vi har inte bara uppfunnit sensorlampan utan fram till idag gjort betydande vidareutvecklingar inom sensortekniken. Watt-o-matic, minisensor, HF-sensorteknik och utnyttjande av högeffektiv LED-teknik är bara några av de ledande innovationer, som utmärker STEINEL som marknadsledare inom området energibesparande belysningskoncept. Egen utveckling och konstruktion gör att vi ser med tillförsikt på framtiden och vår möjlighet att även i framtiden ligga i täten vad gäller utveckling av energieffektiva belysningslösningar. Service Vi ställer höga krav på våra samarbetspartners. I Sverige hjälper vår partner Karl H Ström AB till med alla frågor kring sensorteknik. De hjälper även till med marknadsföringsfrågor. Telefon: Varaktighet Vi tar vårt ansvar på allvar. Det är en självklarhet för STEINEL att europeiska lagar och arbetsdirektiv iakttas i alla våra företag för att skydda och främja våra medarbetare och omvärlden. Dessutom ser vi till att transportvägarna blir så korta som möjligt för att reducera utsläppen av CO 2 och att uttjänta apparater avfallshanteras på föreskrivet, miljövänligt sätt. Plastmaterial tillförs återvinningen i den mån det är möjligt. Och inte minst avlastar vi miljön genom att vi använder långlivade plastmaterial och komponenter för att våra produkter ska hålla länge. 7

8 Ljuset tänds bara när det är nödvändigt. Smart energi användning Ca 19% av energiförbrukningen i hela världen utgörs av belysning. Detta motsvarar ett årsbehov på ca terrawattimmar. En stor del av denna gigantiska mängd slösas bort bland annat pga. belysningar som tänds i onödan. Med sensortekniken från STEINEL hör detta slöseri med resurser till det förflutna: Ljuset TÄNDS automatiskt när du går in i ett rum. Och SLÄCKS igen när du lämnar det. Dessutom kan våra sensorlampor utan problem användas med lågenergilampor. Så bidrar intelligent ljus från STEINEL till att enorma mängder energi, CO 2 -utsläpp och kostnader besparas. Ett extra plus: Genom att ljuset tänds automatiskt blir din vardag ännu mer komfortabel och säker. Det är att "utnyttja energin klokt". Ljuset TÄNDS. Ljuset SLÄCKS. Sensorstyrt. På vår webbsida kan du via vårt webverktyg enkelt beräkna energibesparing med sensorstyrning. 8

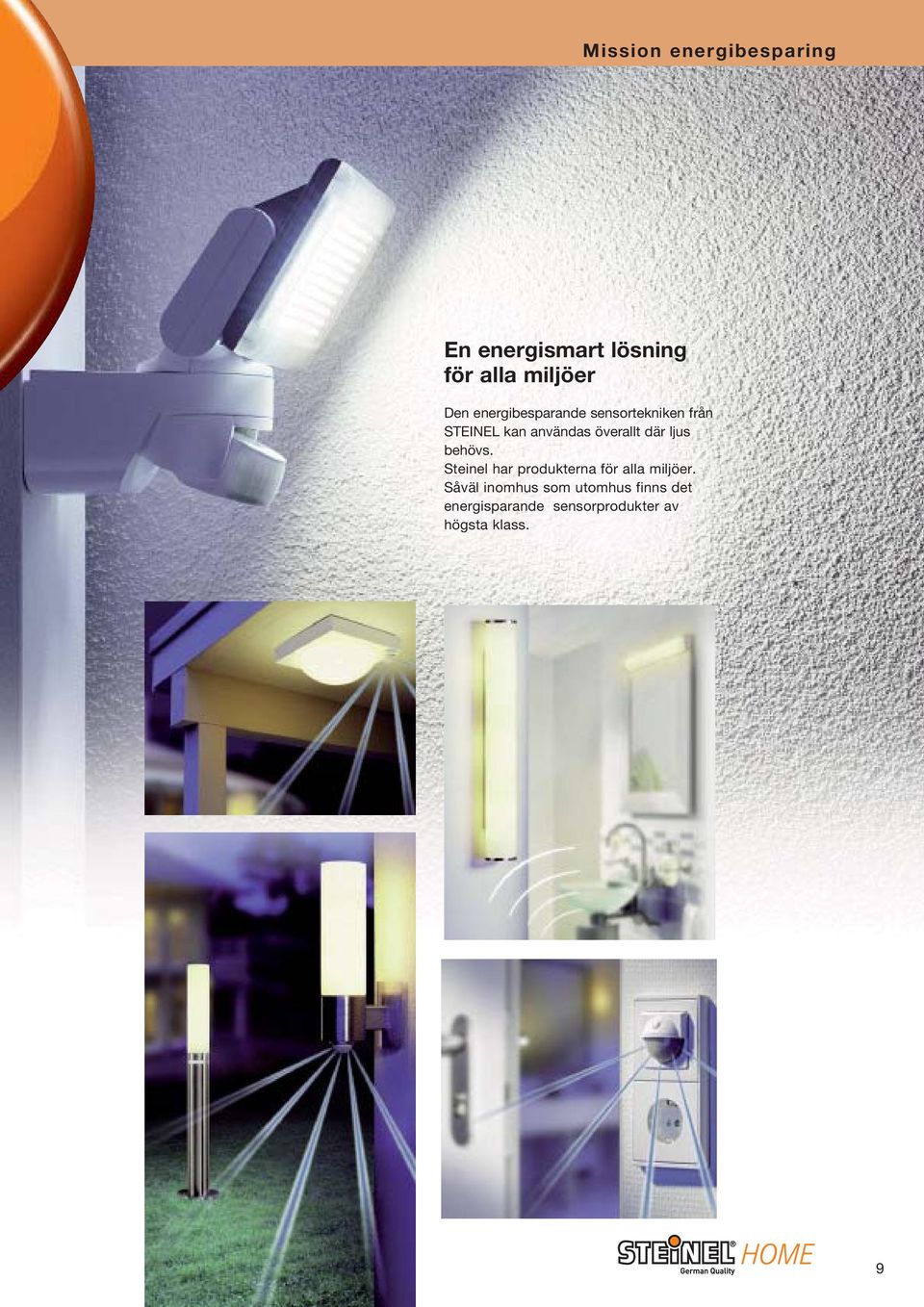

9 Mission energibesparing En energismart lösning för alla miljöer Den energibesparande sensortekniken från STEINEL kan användas överallt där ljus behövs. Steinel har produkterna för alla miljöer. Såväl inomhus som utomhus finns det energisparande sensorprodukter av högsta klass. 9

10 Sensorteknik för utomhusbruk Ljuset TÄNDS - automatiskt Med hjälp av rörelsevakter tänds ljuset automatiskt. Två olika teknologier används: HF-sensorer (se sid. 76) är ofta den optimala lösningen inomhus. Utomhus används uteslutande passiva, infraröda (PIR)- rörelsevakter. Värmestrålning som fjärrkontroll 23 C 35 C En människas värmestrålning Varje kropp, vars temperatur ligger över den absoluta nollpunkten (-273,15 C), avger en elektromagnetisk strålning. När det gäller en människas temperaturområde, ligger denna strålning inom det infraröda området. Den används av infraröd-sensorer för registrering av personrörelser. Centrum i ett PIR-sensorsystem är en så kallad pyrosensor. Detta elektroniska element reagerar på förändringar i inkommande IR-strålning. Segmentlins Pyrosensor Varje människa avger infraröd strålning pga. sin kroppsvärme och när hon kommer in i bevakningsområdet förändras värmebilden som registreras av sensorn. Spänningsändringen som orsakas av detta används sedan av elektroniken för styrning av ljus. För att kunna reagera på rörelser inom bevakningsområdet, är sensorsystemen försedda med en segmentlins. Den indelar pyrodetektorns bevakningsområde i aktiva och passiva (inte synliga för sensorn) zoner. När en värmekälla överskrider en zongräns, ändras IR-strålningen som registreras av sensorn och sensorn avger en signal. Sensorteknik med multisensor STEINEL har utvecklat multi-linsen (MLT) för sensorer med höga krav. Det är ett halvklotformat element som består av många enskilda linser. Med hjälp av denna teknik kan man detektera värmekällor i en omkrets på 360 och bevaka ett område på upp till 450 m 2. Ett separat underkrypskydd krävs inte. MLT skapar även optimala förutsättningar för produkter med flera pyro-sensorer till en lins. Aktiv zon Passiv zon Segmentlinsen fokusserar IR-strålningen i omgivningen på sensorn och indelar bevakningsområdet i aktiva och passiva områden. Gränsen mellan dessa områden utgör en så kallad kopplingszon, där sensorn registrerar denna gränsöverskridning Sensorteknik med multisensor Utökning av bevakningsomnrådet med två (bild) eller tre identiska pyrosensorer inom ett system. som strålningsvariation och avger en signal. Som segmentlins används enkla Fresnellinser eller den effektiva STEINEL multi-linsen. 10

11 Princip L262 Segmentlinser 180 / 2 sensorer 240 / 2 sensorer Multi-linser STEINEL-sensorer med multilinser har en bevakningsvinkel på 180, 240 eller / 3 sensorer STEINEL sensorteknik med multi-lins Sensortekniken med multi-lins (MLT) möjliggör en tät bevakning av ett område 360 grader runt sensorn. Samma teknik används för att uppnå 180 respektive 240 graders detekteringsområde. L / 1 sensor 140 / 1 sensor Fresnellinser STEINEL-sensorer med Fresnellins har en bevakningsvinkel på 130, 140 eller / 2 sensorer Fresnellinser Så kallade Fresnellinser erbjuder den enklaste möjligheten att segmentera en IR-detektors bevakningsområde. Flera enskilda linser är anordnade i ett kretssegment. Vid en maximal bevakningsvinkel på 180 kan ett område på upp till 225 m 2 tillförlitligt övervakas. Ytterligare ett optiskt fönster för området nedanför huvudbevakningszonen gör det nära nog omöjligt att krypa under dessa sensorer utan att de reagerar. Räckvidd beroende av rörelseriktningen radial rörelse tangential rörelse Räckvidd STEINEL-sensorer har i regel en maximal räckvidd på 12 m, som blir kortare vid radial rörelse-riktning (rörelse mot sensorn). ca 5 m max. 12 m 11

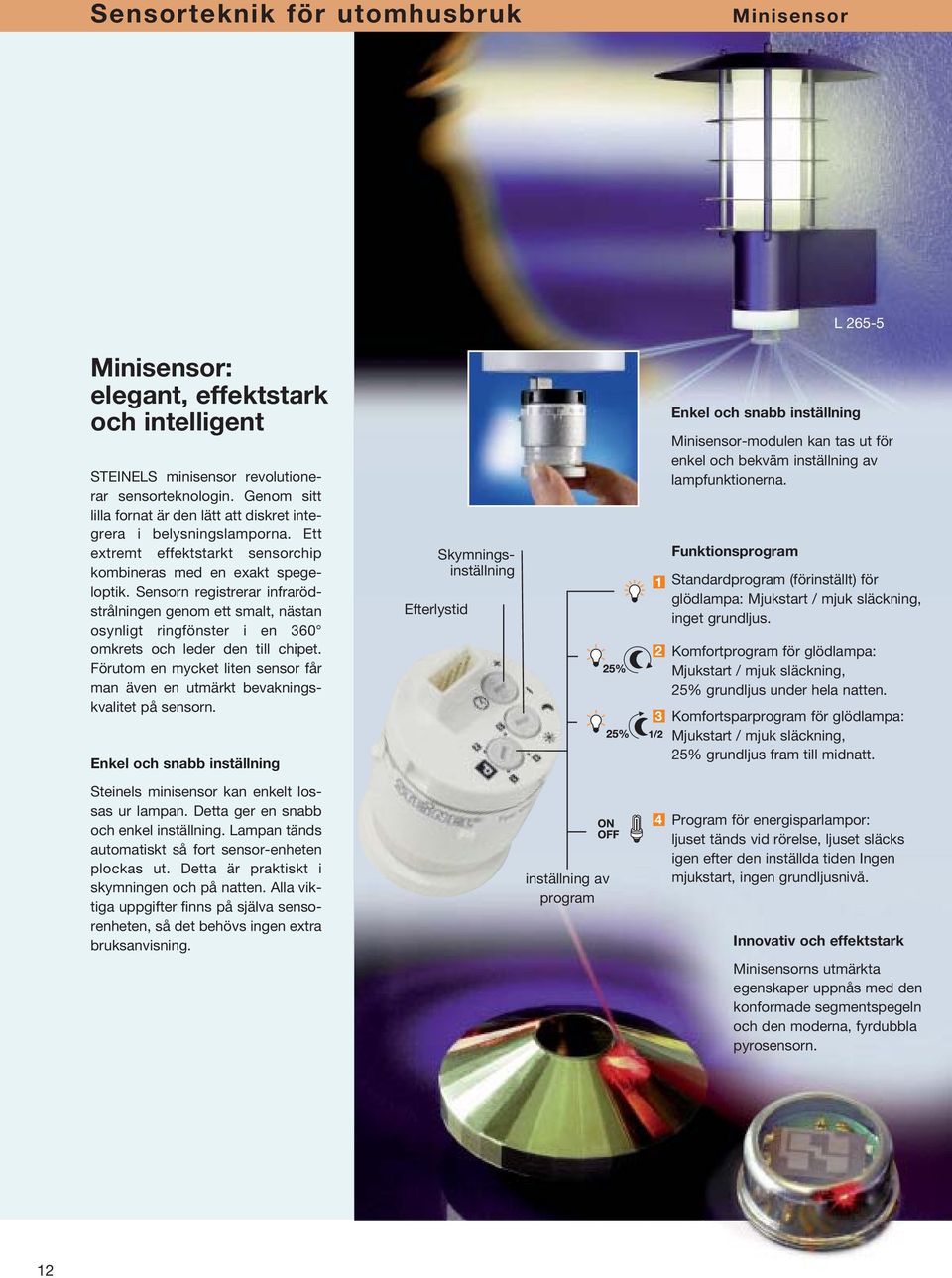

12 Sensorteknik för utomhusbruk Minisensor Minisensor: elegant, effektstark och intelligent STEINELS minisensor revolutionerar sensorteknologin. Genom sitt lilla fornat är den lätt att diskret integrera i belysningslamporna. Ett extremt effektstarkt sensorchip kombineras med en exakt spegeloptik. Sensorn registrerar infrarödstrålningen genom ett smalt, nästan osynligt ringfönster i en 360 omkrets och leder den till chipet. Förutom en mycket liten sensor får man även en utmärkt bevakningskvalitet på sensorn. Enkel och snabb inställning Efterlystid Skymningsinställning Funktionsprogram L Enkel och snabb inställning Minisensor-modulen kan tas ut för enkel och bekväm inställning av lampfunktionerna. Standardprogram (förinställt) för glödlampa: Mjukstart / mjuk släckning, inget grundljus. Komfortprogram för glödlampa: Mjukstart / mjuk släckning, 25% grundljus under hela natten. Komfortsparprogram för glödlampa: Mjukstart / mjuk släckning, 25% grundljus fram till midnatt. Steinels minisensor kan enkelt lossas ur lampan. Detta ger en snabb och enkel inställning. Lampan tänds automatiskt så fort sensor-enheten plockas ut. Detta är praktiskt i skymningen och på natten. Alla viktiga uppgifter finns på själva sensorenheten, så det behövs ingen extra bruksanvisning. inställning av program Program för energisparlampor: ljuset tänds vid rörelse, ljuset släcks igen efter den inställda tiden Ingen mjukstart, ingen grundljusnivå. Innovativ och effektstark Minisensorns utmärkta egenskaper uppnås med den konformade segmentspegeln och den moderna, fyrdubbla pyrosensorn. 12

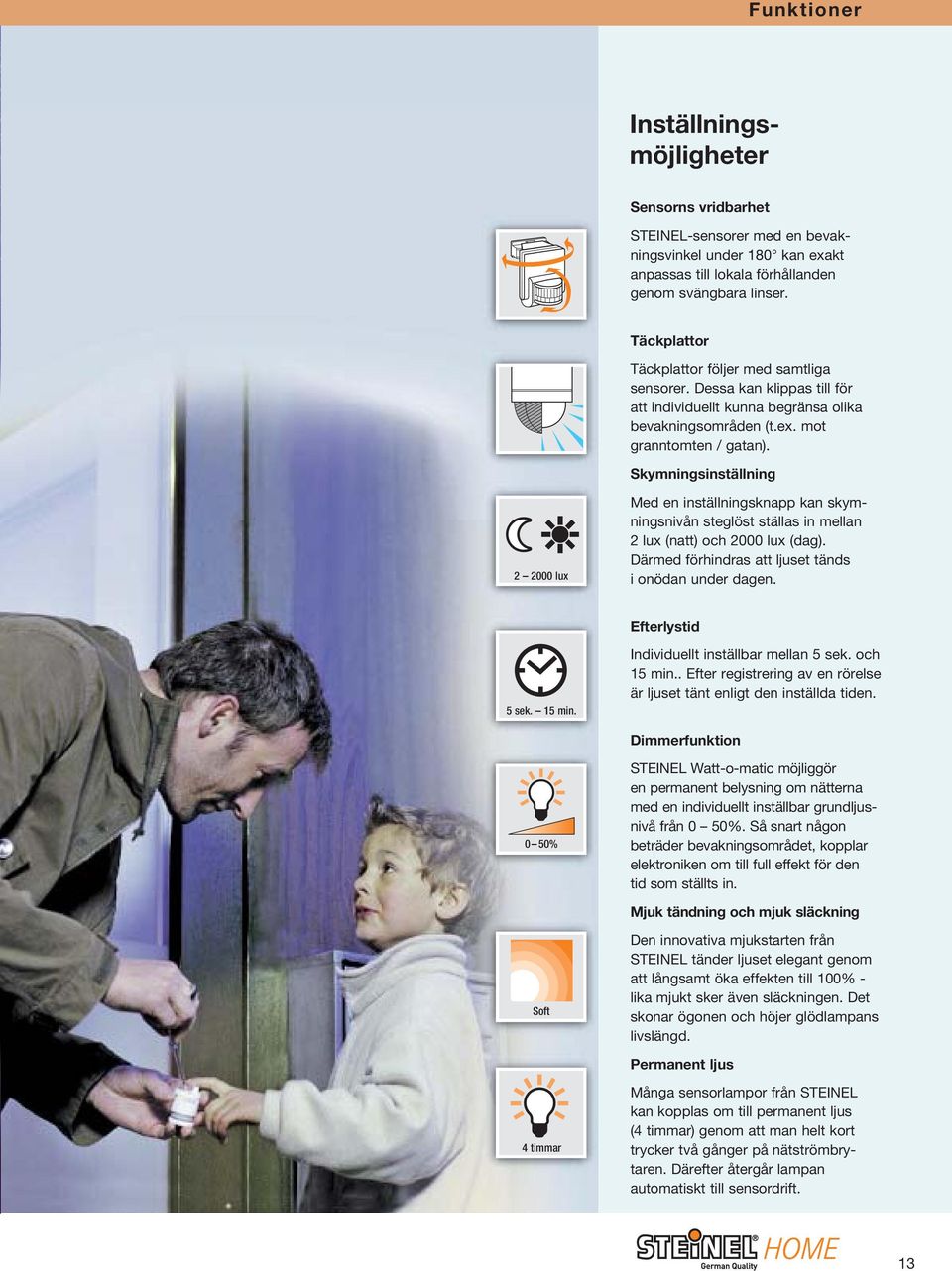

13 Funktioner Inställningsmöjligheter Sensorns vridbarhet STEINEL-sensorer med en bevakningsvinkel under 180 kan exakt anpassas till lokala förhållanden genom svängbara linser. Täckplattor Täckplattor följer med samtliga sensorer. Dessa kan klippas till för att individuellt kunna begränsa olika bevakningsområden (t.ex. mot granntomten / gatan). Skymningsinställning lux Med en inställningsknapp kan skymningsnivån steglöst ställas in mellan 2 lux (natt) och 2000 lux (dag). Därmed förhindras att ljuset tänds i onödan under dagen. Efterlystid 5sek.15min. Individuellt inställbar mellan 5 sek. och 15 min.. Efter registrering av en rörelse är ljuset tänt enligt den inställda tiden. Dimmerfunktion 0 50% STEINEL Watt-o-matic möjliggör en permanent belysning om nätterna med en individuellt inställbar grundljusnivå från 0 50%. Så snart någon beträder bevakningsområdet, kopplar elektroniken om till full effekt för den tid som ställts in. Mjuk tändning och mjuk släckning Soft Den innovativa mjukstarten från STEINEL tänder ljuset elegant genom att långsamt öka effekten till 100% - lika mjukt sker även släckningen. Det skonar ögonen och höjer glödlampans livslängd. Permanent ljus 4 timmar Många sensorlampor från STEINEL kan kopplas om till permanent ljus (4 timmar) genom att man helt kort trycker två gånger på nätströmbrytaren. Därefter återgår lampan automatiskt till sensordrift. 13

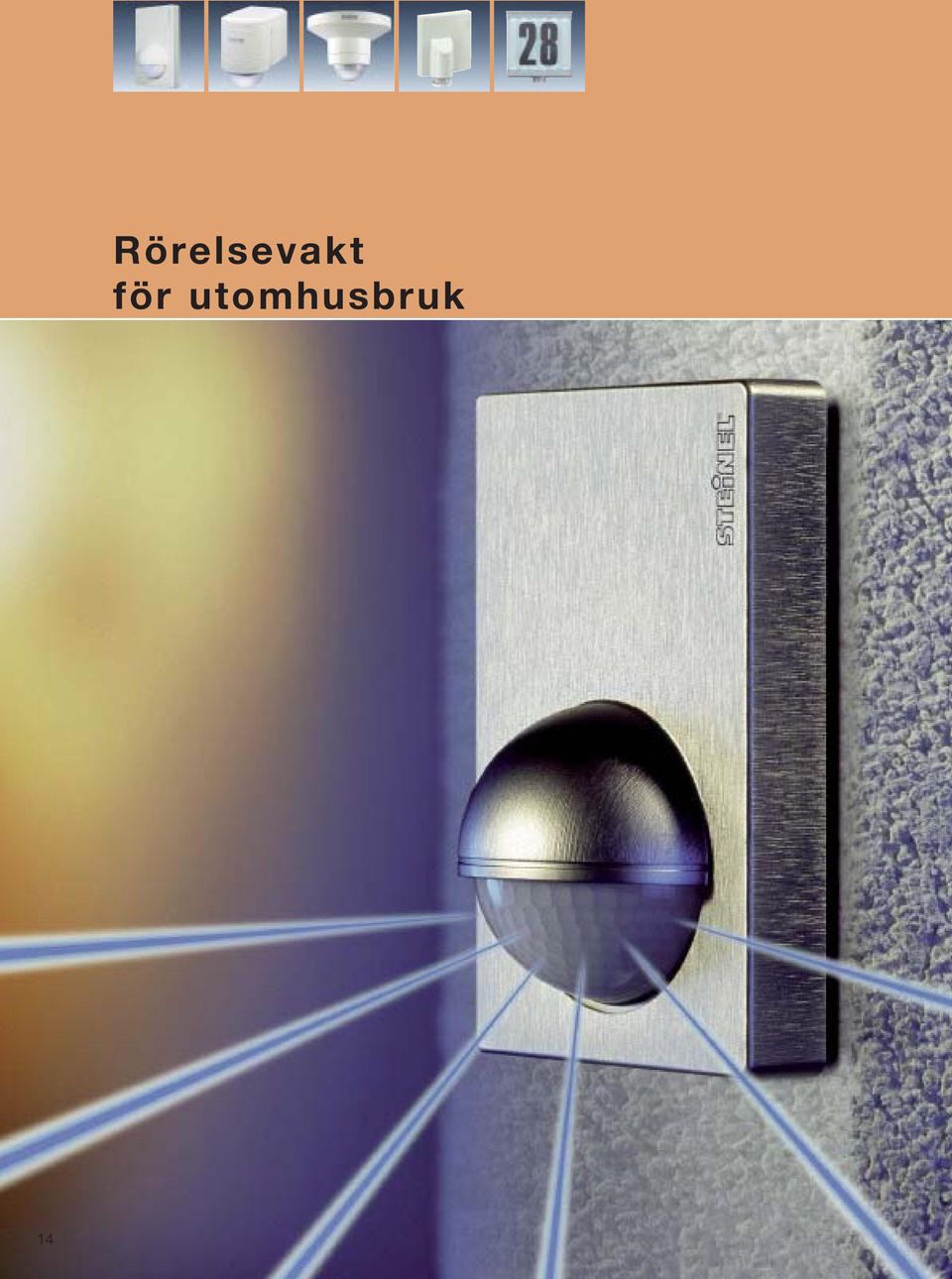

14 14 Rörelsevakt för utomhusbruk

15 Strömbrytare som ser Steinel infraröd-sensorer reagerar på värmestrålning från personer som rör sig och tänder t.ex. ljuset och släcker det igen efter inställd tid. Steinel IR-sensorer kan även anslutas till redan befintliga lampor och förse dem med modern komfort. Stor räckvidd och en bevakningsvinkel från 130 till 360 för olika användningstillfällen. Underkrypskydd för optimal bevakning. Tillförlitlig funktion även vid ogynnsamt väder. Individuell inställning av skymningsnivån och efterlystiden. Enkel och problemfri installation och montage även på ytter- eller innerhörn. Många olika sensorprodukter för både inom- och utomhusbruk. 15

16 max. 14m Rörelsevakt för utomhusbruk För väggmontage IS IS NM 360 Sid. 22 Sid. 20/21 max. 12 m Beteckning IS IS NM 360 8mruntom Räckvidd max. 12 m max. 8 m runtom För ytor upp till 200 m m 2 max. 12 m IS IS Sid. 18 Sid. 19 Betecking IS IS Räckvidd max. 12 m max. 14 m För ytor upp till 150 m m 2 16

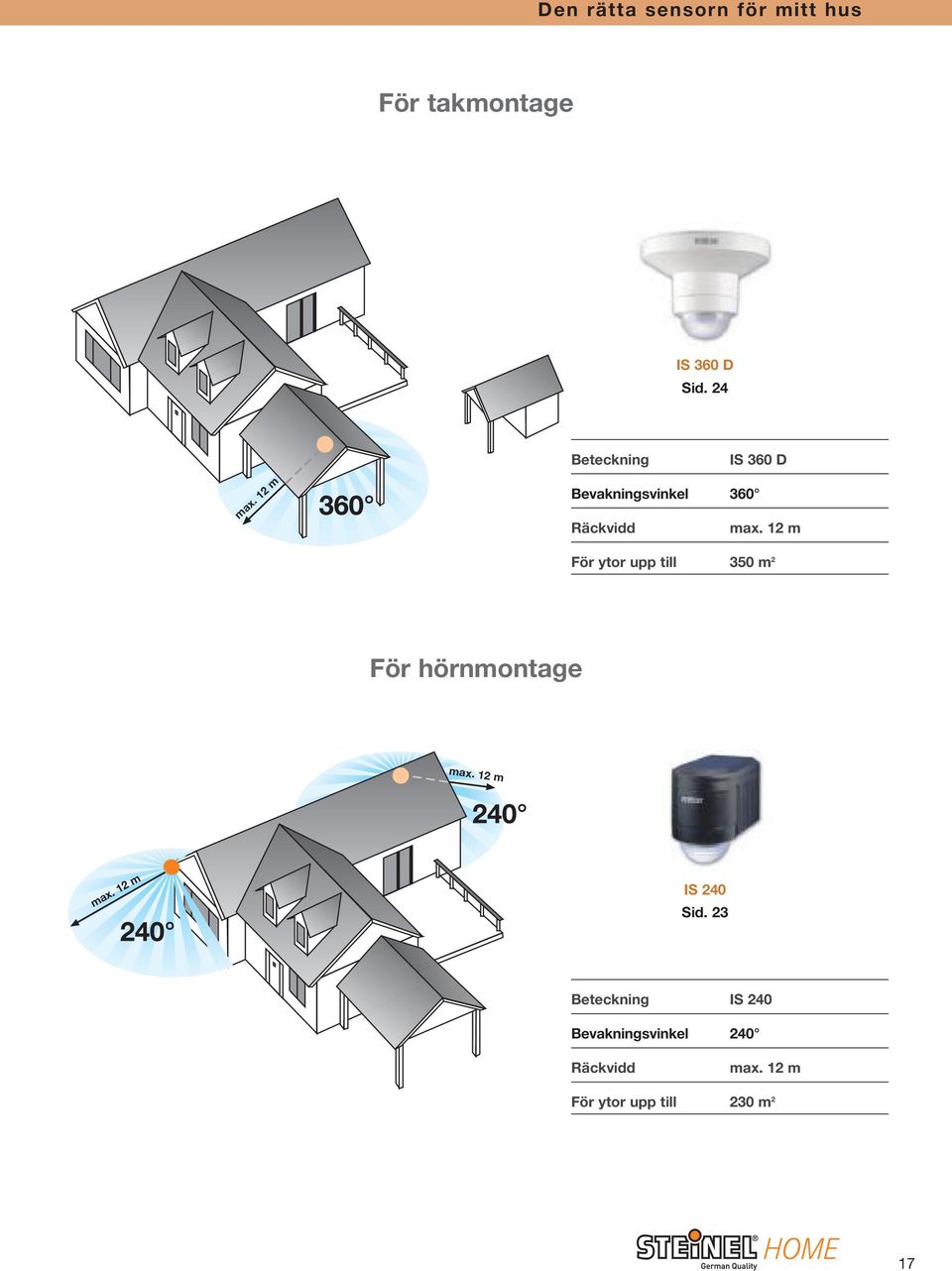

17 Den rätta sensorn för mitt hus För takmontage IS 360 D Sid. 24 max. 12 m Beteckning IS 360 D 360 Räckvidd max. 12 m För ytor upp till 350 m 2 För hörnmontage max. 12 m max. 12 m IS 240 Sid. 23 Beteckning IS Räckvidd max. 12 m För ytor upp till 230 m 2 17

18 Rörelsevakt för utomhusbruk IS IS130-2 är vidareutvecklingen av rörelsevakt IS 130. En modernare design och känsligare lins är några av fördelarna med den nya versionen. Rörelsevakt IS130-2 är en utmärkt bas-modell för detektering av mindre ytor inom- och utomhus, t.ex. vid garage, förråd, toaletter, uppfarter. Inställningsmöjligheter Exakt anpassning av bevakningsområdet genom den horisontalt och vertikalt justerbara multi-linsen. Enkel inställning av efterlystid och skymningsnivå via vridreglage. Montagefördelar Överskådligt kopplingsutrymme för en enkel och snabb anslutning av kablar Milieu S.5 Flyer EAN Dimensioner (HxBxD) Effekt Spänning Sensorns vridbarhet Räckvidd Skymningsinställning IS svart vit silver E E x78x84mm max. 600 W glödljus (ohmsche ochlast, halogen z.b. Glühlampe) max. 4st 500HF-don, W (unkompensiert, drosslar, lågenergilampor, induktiv, dock cos ϕ total = 0,5, last z.b. max Leuchtstofflampe) 400W lysrör. max. Minsta600 last W 10W (EVGs, resistiv kapazitiv, last. Parallellkoppling z.b. av Energiesparlampe, två eller fler Steinel max. sensorer 6 Stück) är möjligt V, 50 Hz 130 med underkrypskydd 50 horisontalt, 90 vertikalt max. 12 m lux Efterlystid Skyddsklass Isolationsklass 8 sek. 35 min. IP 54 II De viktigaste egenskaperna ca.150 m / 1 sensor max. 12 m 2m Steglös inställning av efterlystiden och skymningsnivån 212m Bevakningsområde Perfekt bevakning 90 vertikalt 50 horisontalt med underkrypskydd 18

19 IR-sensorer för väggmontage IS KLASSIKERN - i ny skepnad IS är den nya versionen av vår enormt framgångsrika rörelsevakt IS 140. Den nya versionen av IS 140 har ännu bättre bevakningsegenskaper som ger längre räckvidd, fler bevakningsfält och en större öppningsvinkel. IS har försetts med en nykonstruerad Fresnellins, som gör det möjligt att använda sensorn både inom- och utomhus. Den är perfekt för väggmontage i förråd, soprum, passager, garage m.m - överallt där man vill ha sensorstyrd belysning. Inställningsmöjligheter Exakt anpassning av bevakningsområdet genom det i höjd- och sidled justerbara sensorhuvudet. Enkel inställning av efterlystid och skymningsnivå via vridreglage. Montagefördelar Enkelt och snabbt montage med väggplatta, stort kopplingsutrymme. Hörnfäste och skyddsgaller finns som tillbehör EAN Dimensioner (HxBxD) Effekt Spänning Sensorns vridbarhet Räckvidd Skymningsinställning Efterlystid Skyddsklass Isolationsklass Tillbehör IS svart vit E E x86x95mm max W glödljus (ohmsche ochlast, halogen z. B. Glühlampe) max st HF-don, W (unkompensiert, drosslar, lågenergilampor, induktiv, cos ϕ = 0,5, dock z.b. Leuchtstofflampe) total last max 400W lysrör. Minsta last 10W resistiv last. max. Parallellkoppling 600 W (EVGs, kapazitiv, av två eller z.b. fler Energiesparlampe, Steinel sensorer är möjligt, max. 6 Stück) max. 6 st V, 50 Hz 140 med underkrypskydd 180 horisontalt, 90 vertikalt max. 14 m (temperaturstabiliserad) lux 8 sek. 35 min. IP 54 II Hörnfäste, ytterhörn svart vit Skyddsgaller E De viktigaste egenskaperna ca 239 m / 1 sensor max. 14 m 2m 2-14 m Perfekt bevakning 90 vertikalt 180 horisontalt Bevakning längs med underkrypskydd husväggen Bevakningsområde Funktionsinställning 19

20 20 Rörelsevakt/skymningsrelä för utomhusbruk

21 Infraröd designsensor för väggmontage IS NM 360 Skymningsrelä, rörelsevakt och tidsfunktion i samma enhet IS NM 360 är en smart kombination av skymningsrelä och rörelsevakt, vilket ger maximal energibesparing och komfort. I sensorn finns det fyra program som ger olika funktioner, t.ex kan ljuset tändas automatiskt när det mörknar och vara tänt fram till midnatt (program 3). Därefter tänds ljuset enbart vid rörelse i bevakningsområdet. Inställningsmöjligheter Bevakningsområdet kan begränsas med täckplattor så att rätt område detekteras av sensorn. Enkel och bekväm inställning av efterlystid, skymningsnivå och programval på den löstagbara sensor-enheten. 4 olika funktionsprogram EAN Dimensioner (HxBxD) Extern kopplingseffekt Spänning Räckvidd Skymningsinställning Efterlystid Permanent ljus Skyddsklass Isolationsklass De viktigaste egenskaperna IS NM 360 svart vit E E x 100 x 58 mm max W (ohmsche glödljus och Last, halogen z. B. Glühlampe) max st lågenergilampor, W (unkompensiert, lysrör, induktiv, dockcos total ϕ last = 0,5, z. B. Leuchtstofflampe) max 600W lysrör max. 600 W (EVGs, kapazitiv, z. B. Energiesparlampe, max. 8 Stück) V, V, 50 Hz 360 med underkrypskydd 8 m runtom (vid montagehöjd 1,75 2 m) lux 5 sek. 15 min. Tvångstyrning via strömställare (4 timmar) IP 54 II P P P P ca.2 h ca.2 h Sensor Sensor Sensor ca.2 h 1/2 Sensor 1. Ljuset tänds endast vid rörelse i bevakningsområdet 2. Ljuset är tänt ca. 2 timmar efter mörkrets inbrott därefter tänt endast vid rörelse i bevakningsområdet 3. Ljuset är tänt ca. 2 timmar efter mörkrets inbrott och 2 innan soluppgången övrigt tid tänt endast vid rörelse i bevakningsområdet 4. Ljuset är tänt fram till midnatt (ca ), därefter tänt endast vid rörelse i bevakningsområdet 360 Perfekt bevakning med underkrypskydd Reducering av Funktionsinställning bevakningsvinkeln Permanent ljus 2xFRÅN/TILL 21

22 Rörelsevakt för utomhusbruk IS IR-väggsensor i ett elegant och smakfullt utförande, idealisk för bevakning vid fastigheter och bostäder. IS har moderna klara former och är försedd med den senaste sensor IR-tekniken. Sensorn passar utmärkt att använda vid entréer och andra ställen där sensorn gärna får "synas". 2 Sensorer System Inställningsmöjligheter Räckvidden kan ställas in till max. 12 m resp. max. 5 m genom den vändbara multi-linsen. Bevakningsområdet kan begränsas med bifogade täckplattor. Enkel inställning av efterlystid och skymningsnivå via vridreglage. Montagefördelar Enkelt och snabbt montage med väggplatta, stort kopplingsutrymme. 12 m EAN Dimensioner (HxBxD) Effekt Spänning Räckvidd Skymningsinställning Efterlystid Skyddsklass Isolationsklass Tillbehör De viktigaste egenskaperna ca 200 m 2 /40 m / 2 sensorer max.12m IS svart vit INOX-silver E E E x76x56mm max 1000 W glödljus och halogen max 6 st HF-don, drosslar, lågenergilampor, dock total last max 400W lysrör. Minsta last 10W ohmsk last. Parallellkoppling av två eller fler Steinel sensorer är möjligt V, 50 Hz 180 med 90 öppningsvinkel två grundinställningar: max. 12 m eller 5 m lux 10 sek. 15 min. IP 54 II Hörnfäste för ytter- eller innerhörn medföljer Skyddsgaller E max. 12m 5m 5m 12 m Sensorlinsen är synbart indelad i två bevakningszoner genom segmentens anordning. Räckvidden kan enkelt ställas in på max. 12 eller 5 meter genom den vändbara multi-linsen. 2m 12m 5m Två möjliga inställningar av räckvidden Perfekt bevakning genom multilins-tekniken Bevakningsområde Reducering av Funktionsinställning bevakningsvinkeln 22

23 Rörelsevakt för väggmontage IS 240 DUO IR-väggsensor, idealisk för bevakning på stora husväggar samt placering på ytterhörn. IS 240 är utmärkt att placera på ett ytterhörn vid ett garage eller villa. Den kan även användas inomhus i verkstäder, mindre korridorer, passager - lämpar sig utmärkt för att detektera ojämna ytor. Vid placering på hörn används hörnfäste (tillbehör). 2 Sensorer System Inställningsmöjligheter Bevakningsområdet kan begränsas med bifogade täckplattor. Enkel inställning av efterlystid och skymningsnivå via vridreglage. Montagefördelar Enkelt och snabbt montage med väggplatta, stort kopplingsutrymme. EAN Dimensioner (HxBxD) Effekt Spänning Sensorns vridbarhet Räckvidd Skymningsinställning IS 240 DUO svart vit x 60 x 100 mm max 1000 W glödljus och halogen max 6 st HF-don, drosslar, lågenergilampor, dock total last max 400W lysrör. Minsta last 10W resistiv last. Parallellkoppling av två eller fler Steinel sensorer är möjligt V, 50 Hz 240 med 180 öppningsvinkel sensorhusets fininställning ± 80 max. 12 m (temperaturstabiliserad) lux Efterlystid Skyddsklass Isolationsklass Tillbehör De viktigaste egenskaperna 230m / 2 sensorer max.12m 10 sek. 15 min. IP 54 II Hörnfäste E svart, E vit Skyddsgaller-E max. 12 m 2m Perfekt bevakning genom multilins-tekniken Bevakningsområde Reducering av Funktionsinställning bevakningsvinkeln 23

24 Rörelsevakt för utomhusbruk IS 360 D TRIO IR-taksensor, idealisk för bevakning runtom i t.ex carport eller skärmtak. IS 360D är tack vare linsens utformning en mycket lämplig taksensor för utomhusmiljöer. Sensorn är både stabiliserad mot vind och plötsliga temperaturförändringar, vilket ger en mycket tillförlitlig drift. Inställningsmöjligheter Bevakningsområdet kan begränsas med bifogade täckplattor. Enkel inställning av efterlystid och skymningsnivå via vridreglage. Montagefördelar Skyddsgaller i metall finns som tillbehör, art nr E Sensorer System EAN Dimensioner (HxBxD) Effekt Spänning Sensorns vridbarhet Räckvidd Skymningsinställning IS 360 D TRIO svart vit E E x 120 x 120 mm max 1000 W glödljus och halogen max 6 st HF-don, drosslar, lågenergilampor, dock total last max 400W lysrör. Minsta last 10W resistiv last. Parallellkoppling av två eller fler Steinel sensorer är möjligt V, 50 Hz 360 med 180 öppningsvinkel linsens fininställning ± 10 max. 12 m (temperaturstabiliserad) lux Efterlystid Skyddsklass Isolationsklass 10 sek. 15 min. IP 54 II De viktigaste egenskaperna 350m / 3 sensorer max. 12 m max. 12 m Perfekt bevakning genom multilins-tekniken Bevakningsområde Reducering av Funktionsinställning bevakningsvinkeln 24

25 IR-sensorer för vägg- och takmontage IS 1 Best Price Prisvärd och driftsäker rörelsevakt. IS 1 är en prisvärd rörelsevakt som är försedd med Steinels mycket beprövade sensor-teknik. Tack vare en genomtänkt design kan IS 1 användas för detektering i många olika miljöer. Inställningsmöjligheter Exakt anpassning av bevakningsområdet genom en horisontalt och vertikalt justerbar sensorlins. Enkel inställning av efterlystid och skymningsnivå via vridreglage. Montagefördelar Enkelt och snabbt montage med stort kopplingsutrymme. Kan monteras på vägg eller i tak. Justerbar i höjd- och sidled. Vägg Tak EAN Dimensioner (HxBxD) Effekt Spänning Räckvidd Skymningsinställning IS 1 vit svart E E x 80 x 120 mm max 1000 W glödljus och halogen, max 4 st, HFdon, drosslar, lågenergil., dock total last, max 300 W lysrör., Minsta last 10 W resistiv last. Parallellkoppl. av två eller fler Steinel sensorer är möjligt V, 50 Hz 120 max. 10 m lux Efterlystid Skyddsklass Isolationsklass 8 sek. 35 min. IP 54 II De viktigaste egenskaperna 120 max. 10 m 2m 120 Perfekt bevakning Funktionsinställning 180 vertikalt ± 30 horisontalt Reducering av bevakningsvinkeln 25

26 26 Husnummerbelysning (LED) med rörelsevakt

27 Husnummerbelysning (LED) med rörelsevakt IS LED 2in1 En helt ny och unik kombination! IS LED är en sensorlampa med LED-belyst husnummer som gör det enkelt att för t.ex. räddningstjänsten att finna rätt fastighet i mörker. IS LED har en mini-sensor med olika funktionsprogram där sensorn även kan styra en extern lampa så att denna tänds och släcks vid rörelse i bevakningsområdet. Funktionsbeskrivning Tre olika LED-funktionsprogram: 1. LED-ljuset är tänt hela natten. 2. LED-ljuset är tänt fram till midnatt. 3. LED-ljuset tänds vid rörelsedetektering. Den anslutna belysningen tänds vid detektering av en rörelse, oberoende av programmet. Permanent ljus (4 timmar) för ansluten belysning är möjligt via extern nätströmställare. Inställningsmöjligheter Rörelsevaktens bevakningsområde kan begränsas med bifogade täckskal. Efterlystiden, skymningsnivån och val av program kan lätt och bekvämt ställas in på den löstagbara sensor-enheten. Låg energiförbrukning och lång livslängd EAN Dimensioner (HxBxD) Effekt LED effekt Spänning Räckvidd Skymningsinställning IS LED silver E x 155 x 65 mm max 1000 W glödljus och halogen, max 6 st HF-don, drosslar, lågenergilampor, dock total last max 400W lysrör. Minsta last 10W resistiv last. Parallellkoppling av två eller fler Steinel sensorer är möjligt. ca 1 W V, 50 Hz 360 med underkrypskydd 8 m runtom (vid montagehöjd 1,75 2 m) lux Efterlystid 5 sek. 15 min. Permanent ljus via extern strömställare i 4 timmar Skyddsklass IP 54 Isolationsklass II De viktigaste egenskaperna Montagefördelar Självhäftande siffror för husnummer följer med. 360 Perfekt bevakning med underkrypskydd Reducering av Funktionsinställning bevakningsvinkeln Permanent ljus 2 x från/till 27

28 28 Skymningsrelä

29 Teknik som tänder ljuset automatiskt Skymningsreläer tänder ljuset beroende av omgivningens ljusnivå. En integrerad ljussensor tänder den anslutna lampan automatiskt i skymningen och släcker den automatiskt i gryningen. Det är den idealiska lösningen för alla belysningsanläggningar: Tändning och släckning beroende av omgivningens ljusnivå, styrs av en fotosensor. Automatisk tändning och släckning av alla sorters lampor. Kan även användas vid styrning av professionella belysningsanläggningar eller skyltfönsterbelysningar. Finns även som energisparlampa med integrerat skymningsrelä. Dag = FRÅN Natt = TILL Önskad nattid = FRÅN (Vario-nattsparläge) 29

30 Skymningsrelä NightMatic NightMatic 3000 Vario NightMatic 2000 Idealisk för styrning av belysningsanläggningar som ska belysa husfasader, tomter, skyltfönster eller andra ytor om nätterna. Funktionsbeskrivning NightMatic 2000 registrerar omgivningens ljusnivå och tänder de anslutna lamporna automatiskt på kvällen så snart den inställda skymningsnivån har uppnåtts och släcker dem igen i gryningen. Den mikroprocessorstyrda NightMatic 3000 Vario har ytterligare en viktig funktion. Med sin Vario nattsparfunktion hjälper den till att spara energi. Om man vill, så släcker den automatiskt ljuset under natten efter en inprogrammerad tid och tänder det igen kl. 5 på morgonen om det då fortfarande är mörkt. Skymningsinställning ca 0,5 10 lux. Variabel släckning under natten (nattsparläge) ca kl Egenljuskompensation, d. v.s. en annan lampa i närheten påverkar inte funktionen. Skymningsinställning ca 2 10 lux. kl. 18 kl. 20 kl. 22 Nattsparläge EAN Dimensioner (HxBxD) Effekt Spänning Skymningsinställning NightMatic 3000 Vario NightMatic 2000 svart vit svart vit x74x37mm 99x74x37mm max W glödljus och halog., max (ohmsche 6 st lågenergil., Last, z.b. Glühlampe) HF-don, drosslar, max. 500dock W total last max 400W (unkompensiert, lysrör., Parallellk. induktiv, med cos ϕ = Steinels 0 rörelsevakter är möjligt. max W glödljus och halog. max (ohmsche 6 st lågenergil., Last, z.b. Glühlampe) HF-don, drosslar, max. 500dock W total last max 400W (unkompensiert, lysrör., - Parallellk. induktiv, cos medϕ = Steinels 0 rörelsevakter är möjligt V, 50 Hz V, 50 Hz ca 0,5 10 lux/knapptryck ca210lux kl. 5 kl. 7 Nattsparläge Egenförbrukning Skyddsklass Isolationsklass variabel nattfrånkoppling < 0,8 W IP 54 II < 0,8 W IP 54 II Inställningsmöjligheter NightMatic 3000 Vario Önskad skymningsnivå kan enkelt ställas in via ett tryck på knappen (2). Via vridreglaget (4) kan man steglöst ställa in, hur länge en ansluten lampa automatiskt ska vara släckt under natten (nattsparläge). (1) Ljussensor (2) Knapp för inställning av önskad reaktionsnivå (3) LED (4) Inställning av nattsparfunktionens längd 30

31 Vägg- / taklampa med integrerat skymningsrelä LN 1 Lampa med skymningsrelä, automatiskt ljus när det mörknar - tryggt och bekvämt. SLAGFAST MATERIAL LN 1 förenar smäcker design med hög funktionalitet. LN 1 passar i många olika miljöer, entréer, vid soprum, cykelförråd, garage m.m. På kvällen tänds LN 1 automatiskt och slocknar på morgonen. Tryggt och bekvämt. Enkel och smidig installation tack vare att skymningsreläet är integrerat i produkten. Inställningsmöjligheter Enkel inställning av skymningsnivån via vridreglage. 53 mm Montagefördelar Överskådligt kopplingsutrymme för en enkel och snabb anslutning av kablar. Självhäftande siffror och ljuskälla (11 W) ingår. Montage horisontalt eller vertikalt, på vägg Skymningsinställning lux AN/ON Night-AUTOMATIC AUS/OFF EAN Dimensioner (HxBxD) Effekt Spänning Skymningsinställning Skyddsklass Isolationsklass Slagtålighet Omgivningstemperatur LN 1 vit E x 195 x 53 mm 11 W / 2G7 (2-stav) V, 50 Hz lux IP 54 II IK C till 40 C Översikt över de viktigaste användningsmöjligheterna 31

32 Skymningsrelä SensorLight plus Perfekt för att enkelt göra en utomeller inomhuslampa automatisk. Skruva bara in ESL i sockeln (E 27) färdigt. Efterföljaren till den omtyckta och beprövade ESL SensorLight. Med en glaskropp som liknar en glödlampa och 3 ljusmätningsfält garanteras en säker funktion i alla positioner. Det har aldrig varit enklare att förse utom- och inomhuslampor med sensorstyrd ljusteknik. Skruva i lampan och den sköter sig själv - enklare kan det inte bli! Bekvämt, säkert och energibesparande. MED SENSOR-KOPPLINGSAUTOMATIK LDR Skymningsinställning lux Valfritt med 11, 15 eller 18 W Night-AUTOMATIC 32

33 Energisparlampa med integrerat skymningsrelä Funktionsbeskrivning En integrerad fotosensor registrerar omgivningens ljusnivå och tänder energisparlampan automatiskt på kvällen och släcker den automatiskt på morgonen. Jämfört med konventionella energisperlampor-lampan ger sensor-kopplingsautomatiken mer energibesparing och komfort. Varmt ljus, lång livslängd (ca timmar). Kan användas inom- och utomhus. Inställningsmöjligheter Justerbar skymningsnivå ger säker funktion. EAN Dimensioner (HxBxD) Spänning Skymningsinställning SensorLight plus 11 W vit 15 W vit 18 W vit E x58x58mm V lux E x58x58mm V lux x58x58mm V lux Sockel Frekvens Antal fotosensorer (Light dependent resistor) Lång livslängd Lumen Skyddsklass Isolationsklass E27 50/60 Hz 1 fotosensor Fotosensormed mit 3 3Lichtmessungs-Feldern ljusmätningsfält ca timmar 600 IP 30 II 60 W E27 50/60 Hz 1 Fotosensor fotosensor med mit 3 Lichtmessungs-Feldern 3 ljusmätningsfält ca timmar 900 IP 30 II 75 W E27 50/60 Hz 1 fotosensor Fotosensormed mit 3 3Lichtmessungs-Feldern ljusmätningsfält ca timmar 1100 IP 30 II 100 W 11 W 15 W 18 W 33

34 34 Sensorlampor för utomhusbruk

35 Ljuset tänds automatiskt Den enklaste möjligheten att visa sitt hus i dess rätta dager är STEINEL sensorlampor. De är lika lätta att installera som konventionella lampor men försedda med modern sensorteknik. De tänder belysningen automatiskt i skymningen så snart en rörelse från en värmekälla detekteras. När ingen rörelse detekteras längre, släcks belysningen igen efter den inställda tiden. STEINEL sensorlampor kan erhållas i många former och utföranden. På så vis hittar du en passande modell till varje stilriktning. Säkerhet, komfort och energibesparing genom automatisk tändning och släckning av ljus. Kan erhållas i olika stilriktningar - från klassisk till modern, Finns som vägg-, tak- eller pollare. Tillförlitlig funktion. Enkel installation. 5 års garanti på att reservglas finns att köpa. Aluminium Quality Lamphuset är i högkvalitativ aluminium för lång livslängd Smutsavvisande specialyta för enkel rengöring. Modern LED-teknik för underhållsfrihet och högsta energieffektivitet TIPS Många av Steinels lampor lämpar sig för energisparlampor ORIGINAL handblåst KRISTALLGLAS 35

36 Sensorlampor för utomhusbruk Design-lampa med sensor- och LED-teknik L Dessa högkvalitativa lampor förenar den senaste tekniken vad gäller energieffektivt ljus och stilren design. Vid rörelse i sensorns bevakningsområde tänds huvudlampan. Dessutom har styrningen speciellt optimerats för lågenergilampor. Under natten så lyser LED-lampan på glasringen vilket skapar ett stämningsfullt intryck. L265 är en designad utomhuslampa som har alla de fördelar som utmärker en produkt från Steinel: mini-sensor, programstyrning, LEDeffektljus och power-led för husnummer vilket tillsammans ger en produkt med maximal energibesparing, trygghet och komfort. Aluminium Quality 36

37 Sensor-vägglampor med LED-ljuskrans och Power-LED-effektljus L 265 S Inställningsmöjligheter Sensorn bevakar 360 med en räckvidd på upp till 8 m. Enkel och bekväm inställning av efterlystiden och skymningsnivån Val av program på den löstagbara sensor-enheten. Aluminium Quality + 1 W Power Effect EAN Mått (HxBxD) Effekt LED-effekt Spänning Räckvidd Skymningsinställning Efterlystid Permanent ljus Skyddsklass Isolationsklass Alternativt tillbehör EAN De viktigaste egenskaperna L aluminium-silver x 223 x 260 mm L / L 265 S L 265 S aluminium-silver E x 72 x 105 mm Energisparlampa med max. Ø 48 mm / E 27 ca 1 W V, 50 Hz 360 med underkrypskydd, inställbar 8 m runtom lux 5 sek. 15 min. via extern väggströmställare i 4 timmar IP 44 II adapter för anslutning med utanpåliggande kabel Tips om ljuskälla! Energisparlampa speciellt testad och avsedd för Steinel sensorlampor EAN Mått (HxBxD) Spänning Sockel Livslängd ESL 14 W cool-white warm-white 6000K 2700K Ø 48 x 125 mm V E27 upp till ggr tändning - släckning 360 Perfekt bevakning med underkrypskydd Reducering av Funktionsinställning bevakningsvinkeln Permanent ljus 2 x från/till 860 Lumen 14 Watt h 37

38 Sensorlampor för utomhusbruk Husnummer- och sensorlampor, DesignSelection Sensorlampa med LED-belyst glasskiva. L 270 S Sensorlampor L 270 underlättar för t.ex. räddningstjänsten att hitta rätt fastighet i mörker. Även bjudna och objudna gäster kommer att hitta rätt tack vare det LED belysta husnumret. L270 och L271 har en stomme av aluminium och STEINEL mini-sensorteknik. Vägglampan L 271 S passar designmässigt till husnummerlampan L 270 S och ger på så sätt en enhetlig design där de placeras tillsammans. Aluminium Quality 38

39 Husnummer-sensorlampor L 271 S Funktionsbeskrivning LED-belyst husnummer som tänds automatiskt vid mörker (L 270 S). LED-lamporna har en extremt lång livslängd. LED-lamporna har en mycket låg energiförbrukning. Försedda med två G9 halogenlampor så att glaset belyses jämnt över hela ytan. Fyra olika funktionsprogram med mjukstart samt 25% grundljusnivå (Watt-omatic) uppfyller alla tänkbara önskemål (beskrivning se sid ). Permanent ljus (4h) via nätströmbrytaren. Inställningsmöjligheter Aluminium Quality Bevakningsområdet kan begränsas med bifogade täckplattor. Enkel och bekväm inställning av efterlystiden, skymningsnivån och programval på den löstagbara sensor-enheten. Montagefördelar L270S L 271 S Husnummerpanelen kan monteras på vänster eller höger sida, beroende av på vilken sida om entrédörren som lampan placeras (L 270 S). EAN aluminium E aluminium E Självhäftande siffror medföljer (L 270 S). Mått (HxBxD) 270 x 328 x 141 mm 270 x 100 x 141 mm Effekt / lysmedel Spänning Räckvidd Skymningsinställning Serie 270 max.2x40w/g9 LED-belyst glasskiva, ca 1 W V, 50 Hz 360 med underkrypskydd 8 m runtom lux Efterlystid Grundljus (dimring) Permanent ljus Skyddsklass Isolationsklass 5 sek. 15 min. 0 % eller 25 % (Watt-o-matic) via strömställare 4 timmar IP 44 I De viktigaste egenskaperna 360 Perfekt bevakning med underkrypskydd Reducering av Funktionsinställning bevakningsvinkeln Mjukstart Permanent ljus 2xfrån/till 39

40 Sensorlampor för utomhusbruk Marin känsla för moderna byggnader Med sina synliga skruvar och harmoniska form passar lamporna perfekt i moderna miljöer. L 330S och L 331S är med sitt marina uttryck ett bra komplement till Steinels utomhusserie. Med minisensorn fås dessutom modern sensorteknik som skapar möjligheter att få en både energieffektiv och praktisk belysningsanläggning. Lamporna kan kopplas samman och möjligheten finns att låta en lampa styra en grupp. Då plockas sensorn ut och ersätt med bifogat blindlock för slavlamporna. Finns även som tuff modell med galler. Funktionsbeskrivning Tre funktionsprogram 1. Permanent ljus hela natten (enbart skymningsrelä) 2. Skymningsrelä-styrt fram till midnatt därefter rerelsevakt 3. Rörelsevakt hela natten Inställningsmöjligheter Bevakningsområdet kan begränsas med bifogade täckplattor. Enkel och bekväm inställning av efterlystid, skymningsnivå och programval på den löstagbara sensorenheten. 40

41 Sensorvägglampor L 330 S L 331 S Styrning av max. 5 lampor genom en löstagbar sensor EAN Mått (HxBxD) Effekt Spänning Räckvidd Skymningsinställning L330S L331S vit silver vit silver E E E E x 255 x 110 mm 275 x 255 x 125 mm L 330 / L 331 max.60w/e27 extra zusätzliche kopplingseffekt Schaltleistung på L : an L : max. 300 W (resistiv (ohmsche last, Last, t.ex. z.b. glödljus) Glühlampen) max. 5 lampor med parallellkoppling V, 50 Hz 360 med underkrypskydd 8 m runtom lux Efterlystid 5 sek. 15 min. Permanent ljus inställbar: hela eller halva natten Skyddsklass IP 44 Isolationsklass II De viktigaste egenskaperna 360 Perfekt bevakning med underkrypskydd Reducering av Funktionsinställning bevakningsvinkeln 41

42 Sensorlampor för utomhusbruk Desig-edition L 306 S Lamporna L 305 S och L 306 S förenar modern formgivning med den senaste STEINEL-sensortekniken. I lampornas inre integrerad i själva formgivningen döljer sig den nya, effektstarka minisensorn! Sensorn är försedd med en lins som har 4 segment och en stor brännvidd tack vare pegeloptiken. Räckvidden är 8 m med en jämn och högupplöst 360 runtombevakning. Lampans utförande, samt glaskupa av elegant, handblåst opalglas med matt yta ger ett sobert och trivsamt intryck. Lamphuset är i aluminium. 42

43 Sensorvägglampor L 309 S Funktionsbeskrivning Fyra olika funktionsprogram med mjukstart samt 25% grundljusnivå (Watt-omatic) uppfyller alla tänkbara önskemål Permanent ljus (4h) ) via nätströmbrytaren. Inställningsmöjligheter Bevakningsområdet kan vid behov begränsas med hjälp av de medföljande täckplattorna. Enkel och bekväm inställning av efterlystid, skymningsnivå och programval på den löstagbara sensorenheten. Inklusive EAN Dimensioner (HxBxD) L306S aluminium-utförande x 230 x 104 mm L 309 S aluminium-utförande x 218 x 104 mm Effekt / lysmedel Spänning Räckvidd Skymningsinställning L 306 S / L 309 S max. 100 W / E 27 (även energisparlampa, dock endast program 4) V, 50 Hz 360 med underkrypskydd 8 m runtom lux Efterlystid Grundljus (dimring) Permanent ljus Skyddsklass Isolationsklass 5sek.15min. 0 % eller 25 % (Watt-o-matic) via extern väggströmställare i 4 timma IP 44 I De viktigaste egenskaperna 360 Perfekt bevakning med underkrypskydd Reducering av Funktionsinställning bevakningsvinkeln Mjukstart Permanent ljus 2xfrån/till 43

44 44 Sensorlampor för utomhusbruk

45 Sensorvägglampor L 262 S Modern och tidlös. Och av högsta kvalitet. L 262 är designad så att lamparm och glas bildar en gemensam enhet. Väggarmen är pulverlackerad med smutsavvisande nano-yta för enkel rengöring. Därtill kommer den snillrika STEINELsensortekniken, som garanterar en säker funktion under många år. Inställningsmöjligheter Bevakningsområdet kan begränsas med bifogade täckplattor. Efterlystiden och skymningsnivån kan lätt ställas in via vridreglage under den löstagbara täckringen. Aluminium Quality EAN Dimensioner (HxBxD) Effekt / lysmedel Spänning Räckvidd Skymningsinställning L 262 S alu-silver alu-antracit x 200 x 200 mm max. 100 W / E V, 50 Hz 240, öppningsvinkel 180 max. 12 m (temperaturstabiliserad) lux Efterlystid Grundljus (dimring) Permanent ljus Skyddsklass Isolationsklass 15 sek. 15 min % (Watt-o-matic) via extern väggströmställare i 4 timmar IP 44 II L 262 S - de viktigaste egenskaperna 240 / 2 sensorer ca 230 m 2 050% Bevakningsområde Funktionsinställning Reducering av räckvidden Reducering av Mjukstart bevakningsvinkeln Permanent ljus 2xfrån/till Grundljusnivån kan steglöst regleras från 0 50 % (Watt-o-matic) 45

46 Sensorlampor för utomhusbruk Kompakta, moderna vägglampor Tysk kvalitet måste inte kosta en förmögenhet. Med front i aluminium och modernt formspråk får man en sensorarmatur i bra klass för ett bra pris. Den inbyggda rörelsevakten täcker 180 med en maximal räckvidd på 10m. Genom att vakten är sväng- och avskärmningsbar kan detekteringen anpassas perfekt till omgivningen. Kupa i slagtålig opal polykarbonat ger en jämn spridning av ljuset. L11 Aluminium Quality 46

47 Sensorvägglampor L12 Inställningsmöjligheter Exakt anpassning av bevakningsområdet till lokala förhållanden genom den vertikalt vändbara sensorlinsen. Enkel inställning av efterlystiden och skymningsnivån via vridreglage. Montagefördelar Överskådligt kopplingsutrymme för en enkel och snabb anslutning av kablar. Aluminium Quality EAN Dimensioner (HxBxD) L11 aluminium x 214 x 114 mm L12 aluminium x 155 x 120 mm Effekt Spänning Räckvidd Skymningsinställning L11/L12 max. 60 W / E V, 50 Hz 180 max. 10 m lux Efterlystid Skyddsklass Isolationsklass 8sek.35min. IP 44 II De viktigaste egenskaperna 180 max. 10 m 2m 180 Perfekt bevakning Funktionsinställning 90 vertikalt Reducering av bevakningsvinkel 47

48 Sensorlampor för utomhusbruk Rostfritt stål Sensorvägglamporna av rostfritt stål förbinder en modern, klar formgivning med den nyaste sensortekniken för högsta komfort, säkerhet och energibesparing. Idealiska för ditt hem. Försedda med fronter av rostfritt stål och handblåst opalglas för en mjuk ljusfördelning, ljussätter dessa lampor utsidan av huset mycket effektfullt. Olika utförande ger möjlighet till anpassning för olika smaker. Välj bland två handblåsta glasformer och tre olika frontplåtar i rostfritt stål. Inställningsmöjligheter Räckviddden kan ställas in på max. 12 m resp. max. 5 m genom den vändbara multi-linsen Bevakningsområdet kan begränsas med bifogade täckplattor. Komfort-funktionsknappar för exakt inställning av efterlystiden, skymningsnivån och dimmerfunktionen. Den innovativa mikroprocessorstyrningen ger en hög komfort och funktioner som uppfyller alla tänkbara krav. 48

49 Sensorvägglampor L 860 S L 867 S L 876 S INOXutförande Med frontplåt i rostfritt stål Med frontplåt i rostfritt stål Med frontplåt i rostfritt stål Handblåst triopalglas Handblåst triopalglas Handblåst, matt opalglas L860S L 867 S L 876 S täckplatta av rostfritt ädelstål täckplatta av rostfritt ädelstål täckplatta av rostfritt ädelstål EAN E E Dimensioner (HxBxD) 330 x 222 x 105 mm 330 x 208 x 107 mm 330 x 141 x 161 mm Effekt Spänning Räckvidd Skymningsinställning Serie 860 max. 100 W / E V, 50 Hz 180 med 90 öppningsvinkel två grundinställningar: max. 12 m eller 5 m (temperaturstabiliserad) lux Efterlystid Grundljus (dimring) Permanent ljus Skyddsklass Isolationsklass 5 sek. 15 min % (Watt-o-matic) via strömställare 4 timmar IP 44 II De viktigaste egenskaperna, serie 860 ca 200 m 2 /40 m / 2 sensorer max. 12m 12 m 12m 5m 5m 12m Två möjliga inställningar av räckvidden Vändbar multi-lins Reducering av räckvidd Reducering av räckvidd Bevakningsområde Komfort-funktionsknappar Mjukstart Permanent ljus 2xfrån/till 49

50 Sensorlampor för utomhusbruk Klassiska sensorlampor L 170 S Sensorlampa med design som ger båtkänsla. L170 är en lysande "lanterna" i rostfritt. L 190 är utförd i hållbar aluminium, bägge sensorlamporna är försedda med STEINELs unika multi-sensor. Funktionsbeskrivning Integrerad mjukstart. Inställning av grundljusnivån mellan 0 50% (Watt-o-matic). Vid rörelse kopplar elektroniken om till full effekt för den tid som ställts in. Permanent ljus (4 h) via nätströmställaren. Inställningsmöjligheter Räckvidden kan ställas in på max. 12 m resp. max. 5 m genom den vändbara multi-linsen. Bevakningsområdet kan begränsas med bifogade täckplattor. Komfort-funktionsknappar för exakt inställning av efterlystiden, skymningsnivån och dimringsfunktionen. Högkvalitativt rostfritt stål INOXutförande EAN Dimensioner (HxBxD) Skyddsklass L 170 S rostfritt ädelstål E x 220 x 150 mm IP 43 Effekt Spänning Räckvidd Skymningsinställning L 170 S / L 190 S max. 100 W / E V, 50 Hz 180 med 90 öppningsvinkel max. 12 m eller 5 m (temperaturstabiliserad) lux Efterlystid Grundljus (dimring) Permanent ljus Isolationsklass 5 sek. 15 min % (Watt-o-matic) via strömställare 4 timmar II 50

51 Sensorvägglampor L 190 S Aluminium Quality Ornamenterad pressgjuten aluminium, vilket ger lång livslängd. EAN Dimensioner (HxBxD) Skyddsklass L190S svart vit x 217 x 147 mm IP 44 De viktigaste egenskaperna ca 200 m 2 /40 m / 2 sensorer max. 12m 12 m 12m 5m 5m 12m Två möjliga inställningar av räckvidden Vändbar multi-lins Reducering av räckvidd Reducering av räckvidd Mjukstart Permanent ljus 2 x från/till Bevakningsområde Komfort-funktionsknappar 51

52 Sensorlampor för utomhusbruk Sensorlampa med design som ger båtkänsla Elegant designad pollare med raka linjer, av rostfritt stål och handblåst opalglas med ljus och jämn ljuseffekt. Idealisk som vägg-, golv- eller pollarbelysning för trädgården, uppfarter eller utmed gångstigar. Den integrerade mjukstarten skonar ögonen och höjer glödlampans livslängd, då ljuset tänds långsamt inom en sekund. Lika mjukt sker även släckning. Den inbyggda IR-sensortekniken är bekväm och energibesparande. Det är även möjligt att tvångsstyra ljuset via extern strömställare. Det innebär att pollaren lyser med fullt ljus under fyra timmar för att sedan övergå till sensordrift. Inställningsmöjligheter Markfäste i metall (grävs ner) finns som tillbehör art nr E Enkel inställning av efterlystiden och skymningsnivån via vridreglage. GL 60 S INOXutförande Watt-o-matic (bara GL 60 S) En grundljusnivå från 0 50% kan ställas in. Så snart någon beträder bevakningsområdet, kopplar elektroniken om till full effekt. Montagefördelar Foten på modellerna GL 60 S är tvådelad. För användningen som pollarlampa kan den nedre delen tas bort eller avkortas. 360 / 3 sensorer EAN Abmessungen Dimensioner (H (Hx xø Ø ) ) Leistung Effekt GL 60 S - de viktigaste egenskaperna: Leuchtmittel-Adapter Lysmedeladapter Netzanschluss Spänning Räckvidd Dämmerungse Skymningsinställning Efterlystid Permanent ljus Grundljus (dimring) Skyddsklass Isolationsklass GL 60 S rostfritt ädelstål E x Ø 102 (glas) (Glas) Ø 220 mm (fot) (Fuß) max.3x40w/g9 3 x W / eller odermax. 100 W // E 27 ingår inklusive för für 3x40W/G9 (utan (ohnelysmedel) Leuchtmittel) V, 50 Hz 360 med mit 20 Öffnungswinkel öppningsvinkel max. 12 m (temperaturstabiliserad) (temperaturstabilisiert) lux Lux 5 sek. 15 min. via 4 Std. strömställare schaltbar 4 timmar 0 50 % (Watt-o-matic) IP 44 II ca 450 m 2 Bevakningsområde Funktionsinställning Reducering av räckvidd Reducering av bevakningsvinkel Mjukstart Permanent ljus 2xfrån/till 52
