Instruktion för SF2000

Transkript

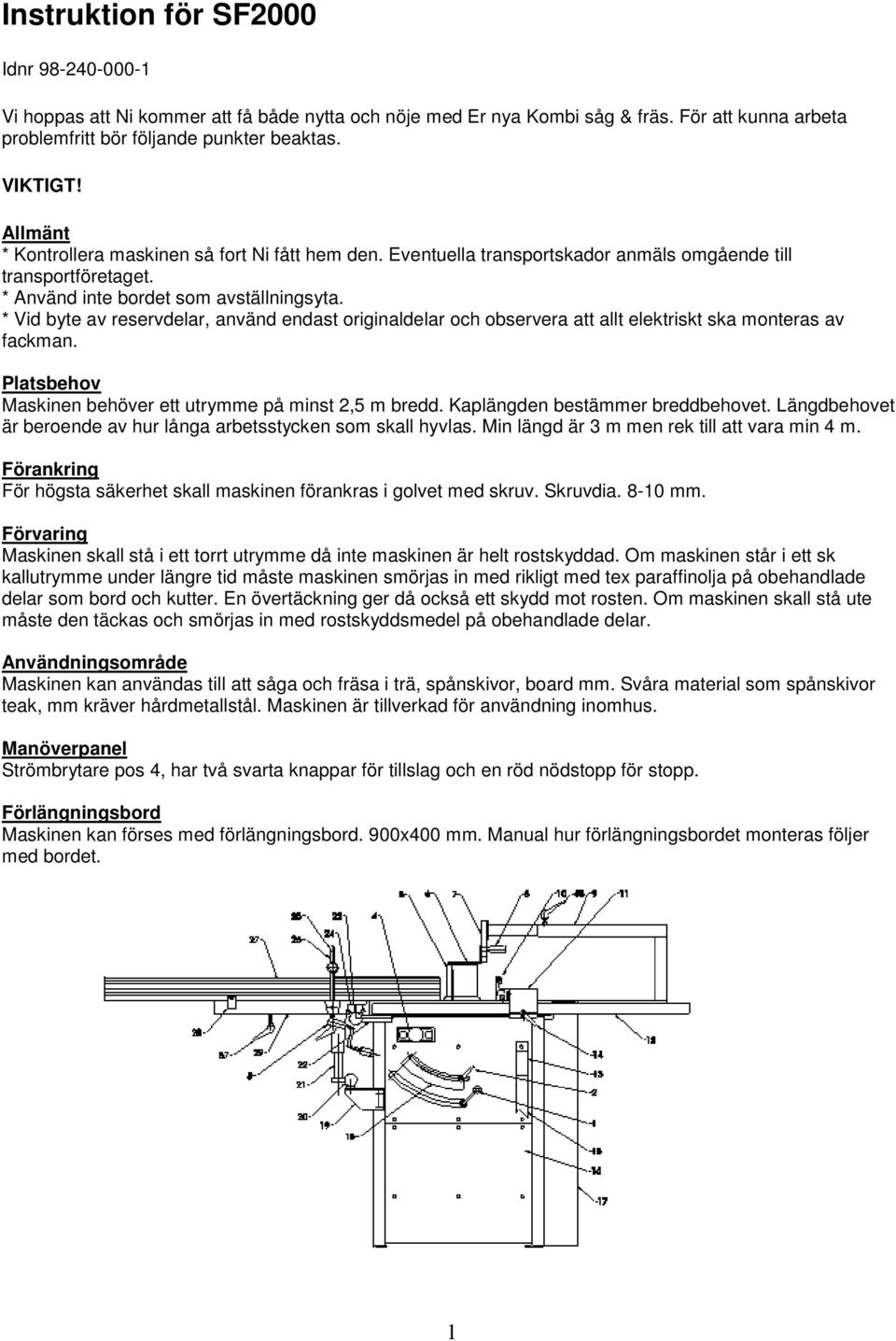

1 Instruktion för SF2000 Idnr Vi hoppas att Ni kommer att få både nytta och nöje med Er nya Kombi såg & fräs. För att kunna arbeta problemfritt bör följande punkter beaktas. VIKTIGT! Allmänt * Kontrollera maskinen så fort Ni fått hem den. Eventuella transportskador anmäls omgående till transportföretaget. * Använd inte bordet som avställningsyta. * Vid byte av reservdelar, använd endast originaldelar och observera att allt elektriskt ska monteras av fackman. Platsbehov Maskinen behöver ett utrymme på minst 2,5 m bredd. Kaplängden bestämmer breddbehovet. Längdbehovet är beroende av hur långa arbetsstycken som skall hyvlas. Min längd är 3 m men rek till att vara min 4 m. Förankring För högsta säkerhet skall maskinen förankras i golvet med skruv. Skruvdia mm. Förvaring Maskinen skall stå i ett torrt utrymme då inte maskinen är helt rostskyddad. Om maskinen står i ett sk kallutrymme under längre tid måste maskinen smörjas in med rikligt med tex paraffinolja på obehandlade delar som bord och kutter. En övertäckning ger då också ett skydd mot rosten. Om maskinen skall stå ute måste den täckas och smörjas in med rostskyddsmedel på obehandlade delar. Användningsområde Maskinen kan användas till att såga och fräsa i trä, spånskivor, board mm. Svåra material som spånskivor teak, mm kräver hårdmetallstål. Maskinen är tillverkad för användning inomhus. Manöverpanel Strömbrytare pos 4, har två svarta knappar för tillslag och en röd nödstopp för stopp. Förlängningsbord Maskinen kan förses med förlängningsbord. 900x400 mm. Manual hur förlängningsbordet monteras följer med bordet. 1

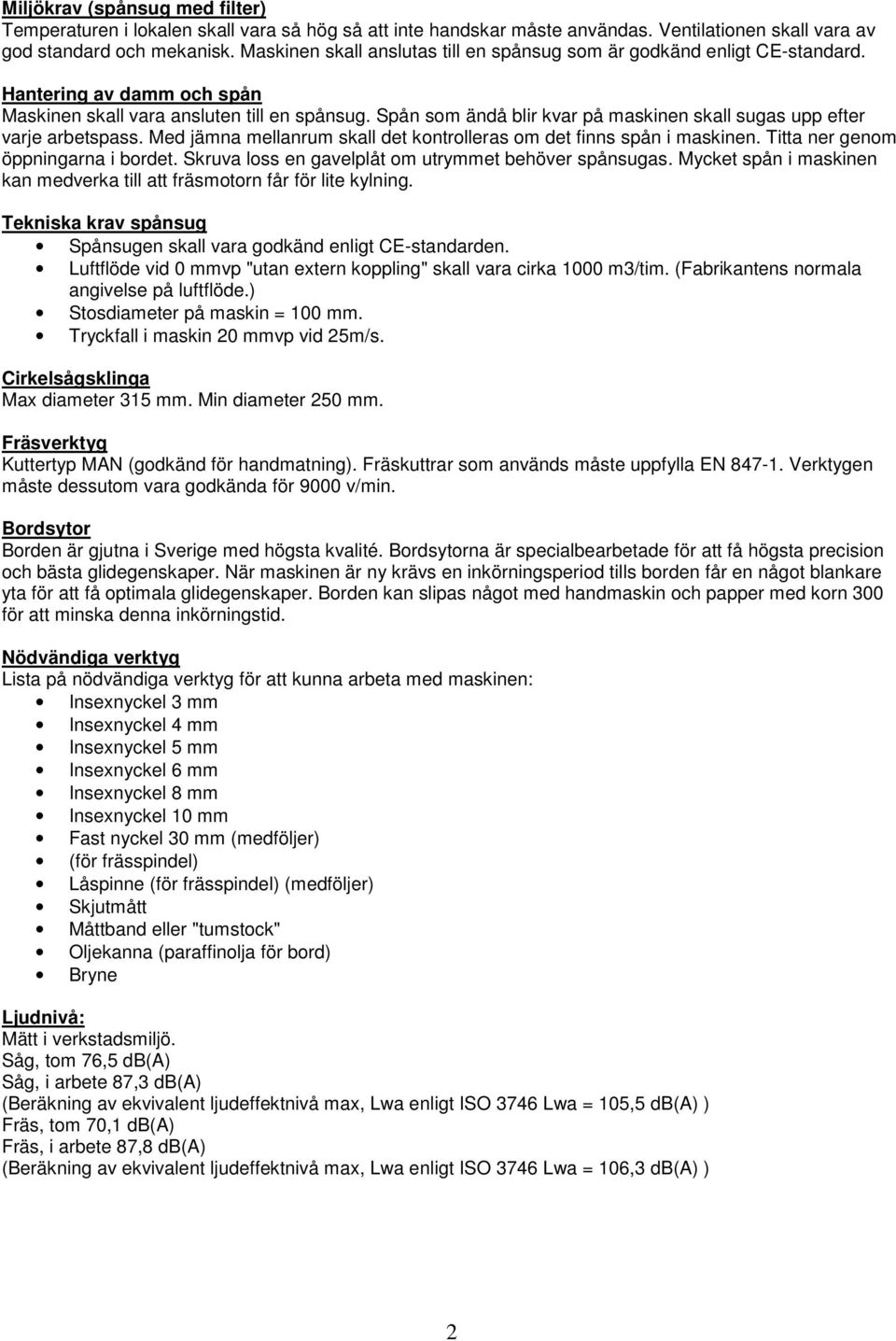

2 Miljökrav (spånsug med filter) Temperaturen i lokalen skall vara så hög så att inte handskar måste användas. Ventilationen skall vara av god standard och mekanisk. Maskinen skall anslutas till en spånsug som är godkänd enligt CE-standard. Hantering av damm och spån Maskinen skall vara ansluten till en spånsug. Spån som ändå blir kvar på maskinen skall sugas upp efter varje arbetspass. Med jämna mellanrum skall det kontrolleras om det finns spån i maskinen. Titta ner genom öppningarna i bordet. Skruva loss en gavelplåt om utrymmet behöver spånsugas. Mycket spån i maskinen kan medverka till att fräsmotorn får för lite kylning. Tekniska krav spånsug Spånsugen skall vara godkänd enligt CE-standarden. Luftflöde vid 0 mmvp "utan extern koppling" skall vara cirka 1000 m3/tim. (Fabrikantens normala angivelse på luftflöde.) Stosdiameter på maskin = 100 mm. Tryckfall i maskin 20 mmvp vid 25m/s. Cirkelsågsklinga Max diameter 315 mm. Min diameter 250 mm. Fräsverktyg Kuttertyp MAN (godkänd för handmatning). Fräskuttrar som används måste uppfylla EN Verktygen måste dessutom vara godkända för 9000 v/min. Bordsytor Borden är gjutna i Sverige med högsta kvalité. Bordsytorna är specialbearbetade för att få högsta precision och bästa glidegenskaper. När maskinen är ny krävs en inkörningsperiod tills borden får en något blankare yta för att få optimala glidegenskaper. Borden kan slipas något med handmaskin och papper med korn 300 för att minska denna inkörningstid. Nödvändiga verktyg Lista på nödvändiga verktyg för att kunna arbeta med maskinen: Insexnyckel 3 mm Insexnyckel 4 mm Insexnyckel 5 mm Insexnyckel 6 mm Insexnyckel 8 mm Insexnyckel 10 mm Fast nyckel 30 mm (medföljer) (för frässpindel) Låspinne (för frässpindel) (medföljer) Skjutmått Måttband eller "tumstock" Oljekanna (paraffinolja för bord) Bryne Ljudnivå: Mätt i verkstadsmiljö. Såg, tom 76,5 db(a) Såg, i arbete 87,3 db(a) (Beräkning av ekvivalent ljudeffektnivå max, Lwa enligt ISO 3746 Lwa = 105,5 db(a) ) Fräs, tom 70,1 db(a) Fräs, i arbete 87,8 db(a) (Beräkning av ekvivalent ljudeffektnivå max, Lwa enligt ISO 3746 Lwa = 106,3 db(a) ) 2

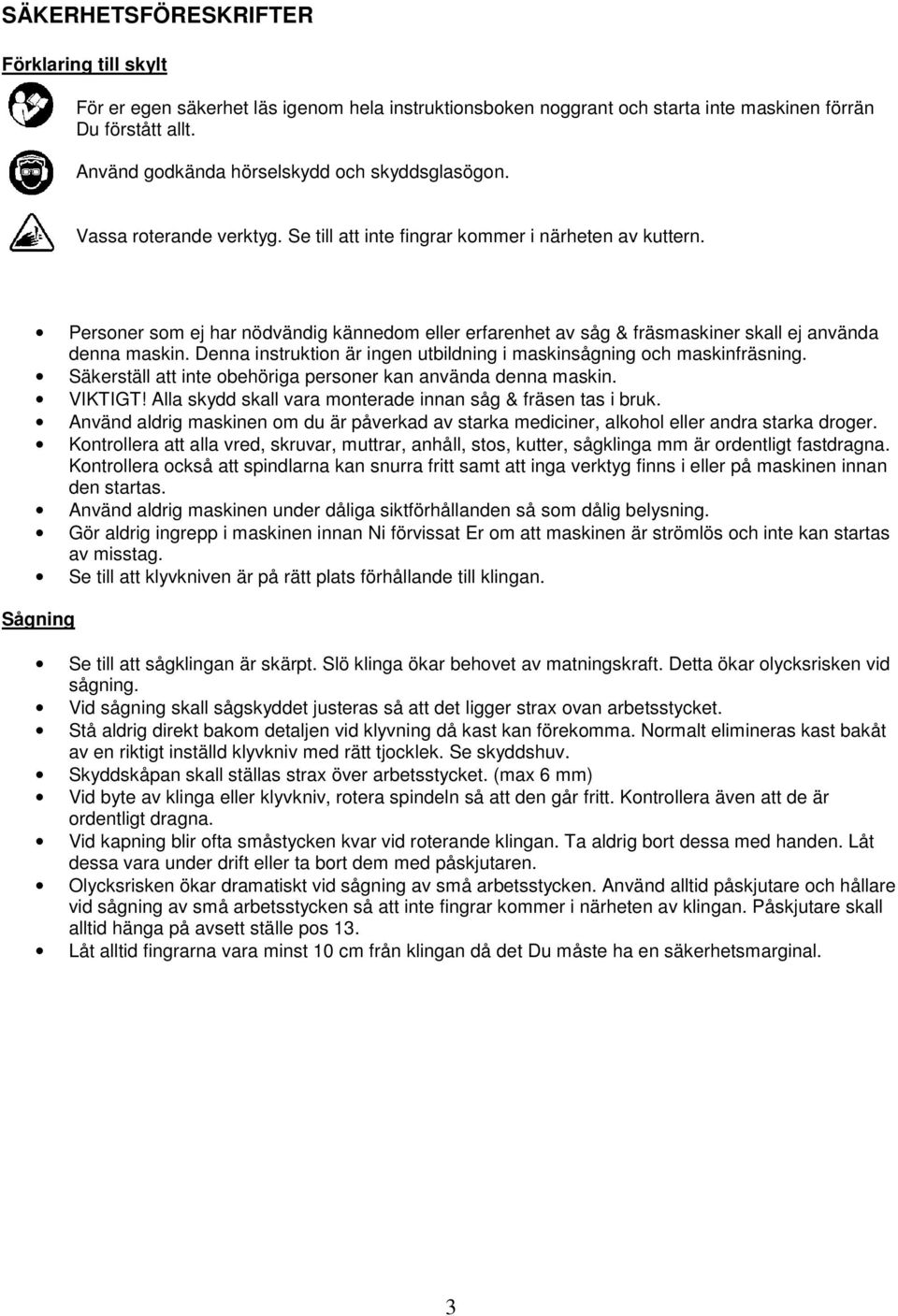

3 SÄKERHETSFÖRESKRIFTER Förklaring till skylt För er egen säkerhet läs igenom hela instruktionsboken noggrant och starta inte maskinen förrän Du förstått allt. Använd godkända hörselskydd och skyddsglasögon. Vassa roterande verktyg. Se till att inte fingrar kommer i närheten av kuttern. Personer som ej har nödvändig kännedom eller erfarenhet av såg & fräsmaskiner skall ej använda denna maskin. Denna instruktion är ingen utbildning i maskinsågning och maskinfräsning. Säkerställ att inte obehöriga personer kan använda denna maskin. VIKTIGT! Alla skydd skall vara monterade innan såg & fräsen tas i bruk. Använd aldrig maskinen om du är påverkad av starka mediciner, alkohol eller andra starka droger. Kontrollera att alla vred, skruvar, muttrar, anhåll, stos, kutter, sågklinga mm är ordentligt fastdragna. Kontrollera också att spindlarna kan snurra fritt samt att inga verktyg finns i eller på maskinen innan den startas. Använd aldrig maskinen under dåliga siktförhållanden så som dålig belysning. Gör aldrig ingrepp i maskinen innan Ni förvissat Er om att maskinen är strömlös och inte kan startas av misstag. Se till att klyvkniven är på rätt plats förhållande till klingan. Sågning Se till att sågklingan är skärpt. Slö klinga ökar behovet av matningskraft. Detta ökar olycksrisken vid sågning. Vid sågning skall sågskyddet justeras så att det ligger strax ovan arbetsstycket. Stå aldrig direkt bakom detaljen vid klyvning då kast kan förekomma. Normalt elimineras kast bakåt av en riktigt inställd klyvkniv med rätt tjocklek. Se skyddshuv. Skyddskåpan skall ställas strax över arbetsstycket. (max 6 mm) Vid byte av klinga eller klyvkniv, rotera spindeln så att den går fritt. Kontrollera även att de är ordentligt dragna. Vid kapning blir ofta småstycken kvar vid roterande klingan. Ta aldrig bort dessa med handen. Låt dessa vara under drift eller ta bort dem med påskjutaren. Olycksrisken ökar dramatiskt vid sågning av små arbetsstycken. Använd alltid påskjutare och hållare vid sågning av små arbetsstycken så att inte fingrar kommer i närheten av klingan. Påskjutare skall alltid hänga på avsett ställe pos 13. Låt alltid fingrarna vara minst 10 cm från klingan då det Du måste ha en säkerhetsmarginal. 3

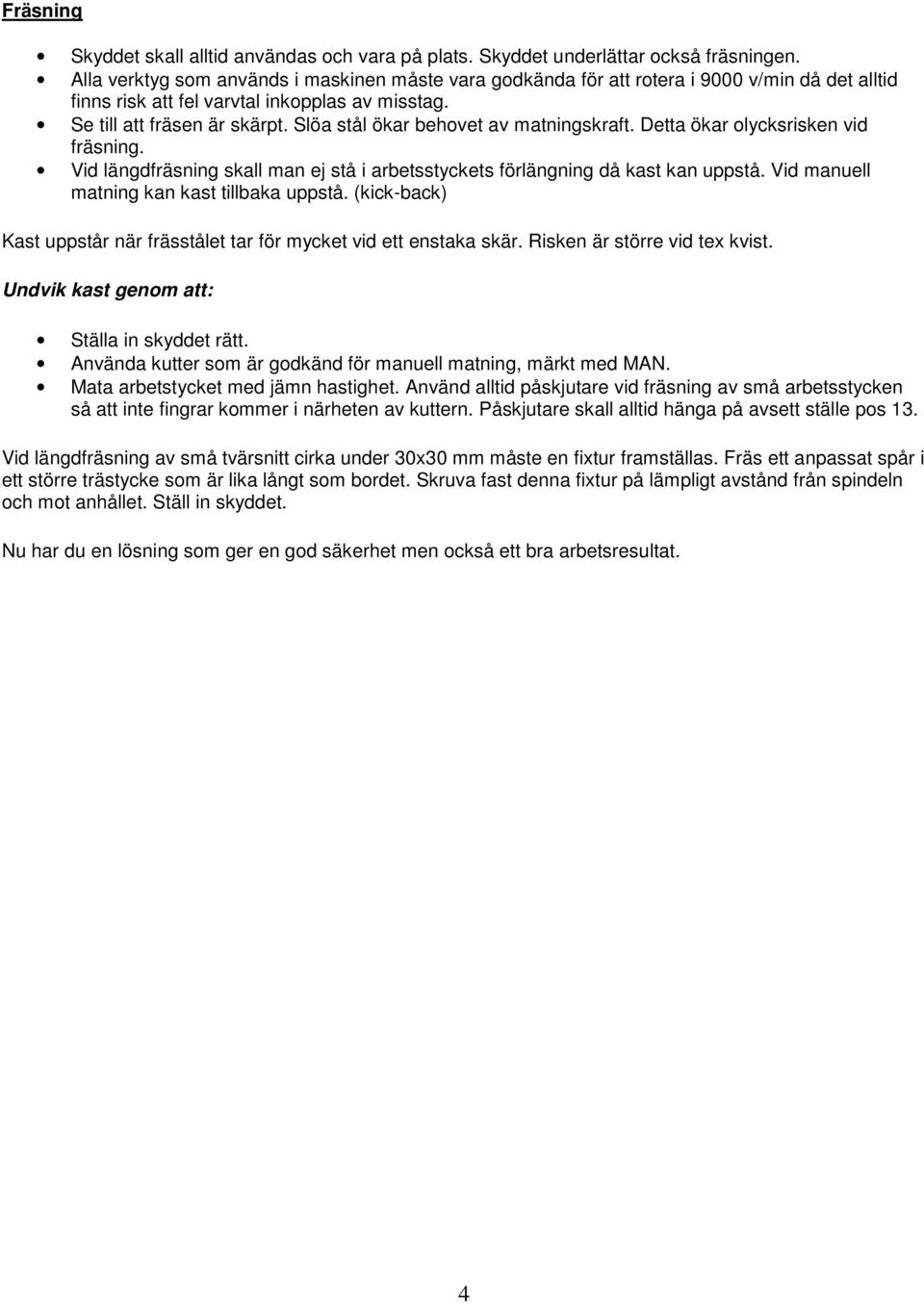

4 Fräsning Skyddet skall alltid användas och vara på plats. Skyddet underlättar också fräsningen. Alla verktyg som används i maskinen måste vara godkända för att rotera i 9000 v/min då det alltid finns risk att fel varvtal inkopplas av misstag. Se till att fräsen är skärpt. Slöa stål ökar behovet av matningskraft. Detta ökar olycksrisken vid fräsning. Vid längdfräsning skall man ej stå i arbetsstyckets förlängning då kast kan uppstå. Vid manuell matning kan kast tillbaka uppstå. (kick-back) Kast uppstår när frässtålet tar för mycket vid ett enstaka skär. Risken är större vid tex kvist. Undvik kast genom att: Ställa in skyddet rätt. Använda kutter som är godkänd för manuell matning, märkt med MAN. Mata arbetstycket med jämn hastighet. Använd alltid påskjutare vid fräsning av små arbetsstycken så att inte fingrar kommer i närheten av kuttern. Påskjutare skall alltid hänga på avsett ställe pos 13. Vid längdfräsning av små tvärsnitt cirka under 30x30 mm måste en fixtur framställas. Fräs ett anpassat spår i ett större trästycke som är lika långt som bordet. Skruva fast denna fixtur på lämpligt avstånd från spindeln och mot anhållet. Ställ in skyddet. Nu har du en lösning som ger en god säkerhet men också ett bra arbetsresultat. 4

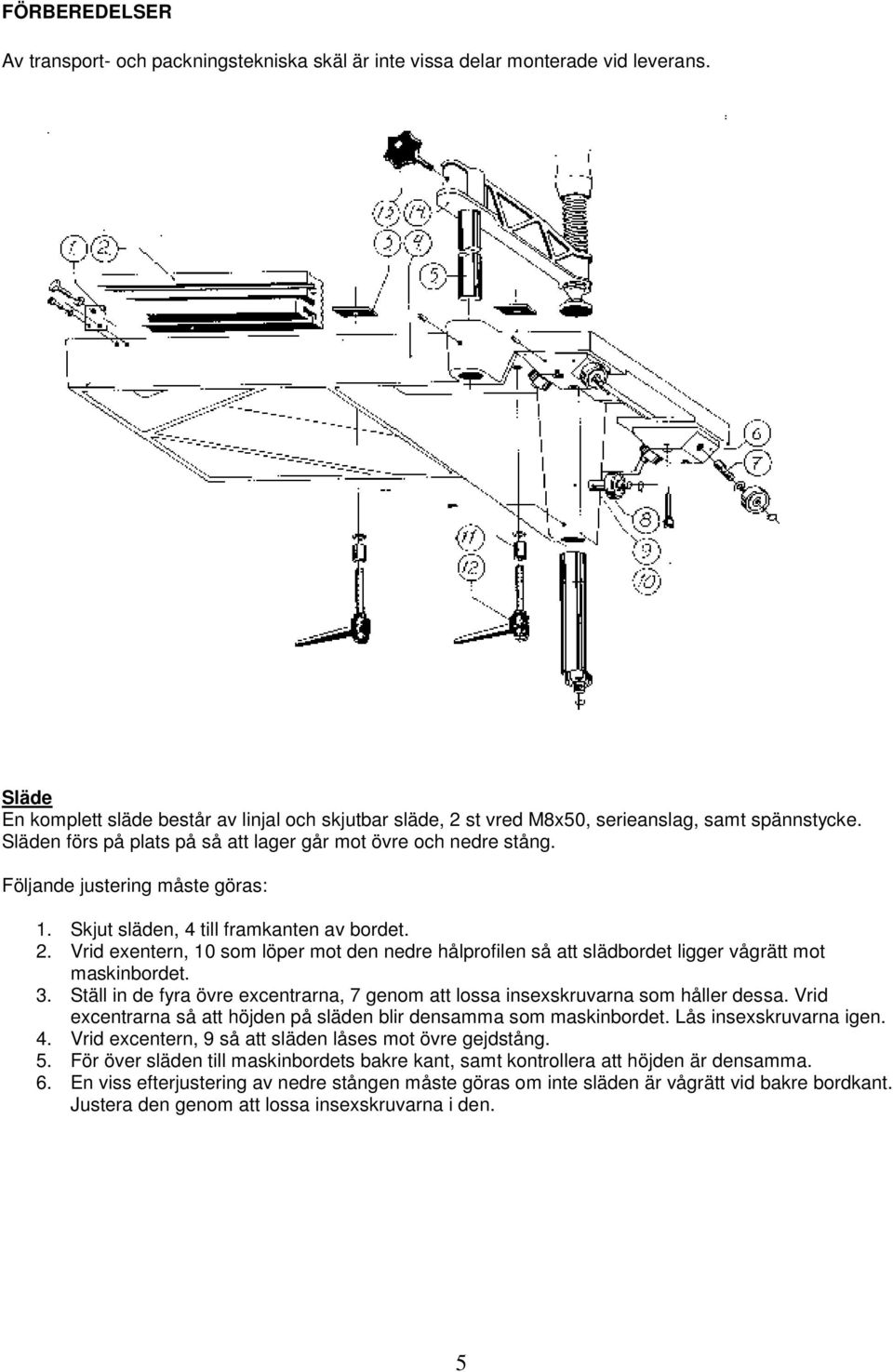

5 FÖRBEREDELSER Av transport- och packningstekniska skäl är inte vissa delar monterade vid leverans. Släde En komplett släde består av linjal och skjutbar släde, 2 st vred M8x50, serieanslag, samt spännstycke. Släden förs på plats på så att lager går mot övre och nedre stång. Följande justering måste göras: 1. Skjut släden, 4 till framkanten av bordet. 2. Vrid exentern, 10 som löper mot den nedre hålprofilen så att slädbordet ligger vågrätt mot maskinbordet. 3. Ställ in de fyra övre excentrarna, 7 genom att lossa insexskruvarna som håller dessa. Vrid excentrarna så att höjden på släden blir densamma som maskinbordet. Lås insexskruvarna igen. 4. Vrid excentern, 9 så att släden låses mot övre gejdstång. 5. För över släden till maskinbordets bakre kant, samt kontrollera att höjden är densamma. 6. En viss efterjustering av nedre stången måste göras om inte släden är vågrätt vid bakre bordkant. Justera den genom att lossa insexskruvarna i den. 5

6 Klyvanhåll Montera klyvanhållet enligt bild. Justera klyvanhållsstången (12) med fästbultarna och dess muttrar så att klyanhållet löper parallellt med sågklingan. Sågskydd Montera sågskyddet enl. bild. Justera sågskyddet så att det blir vågrätt med justerskruvarna på fästet vid maskinbordet. 6

7 Fräsanhåll Montera enl bild. 1/ Låsning enl anslag 2/ Inställning av anslag Övrigt 1. Anslut maskinen elektriskt. Elektrisk installation skall utföras av behörig elektriker. Se upp med rotationsriktning. 2. Innan maskinen startas, kontrollera att samtliga kuttrar kan rotera fritt, samt att alla delar sitter fast. 7

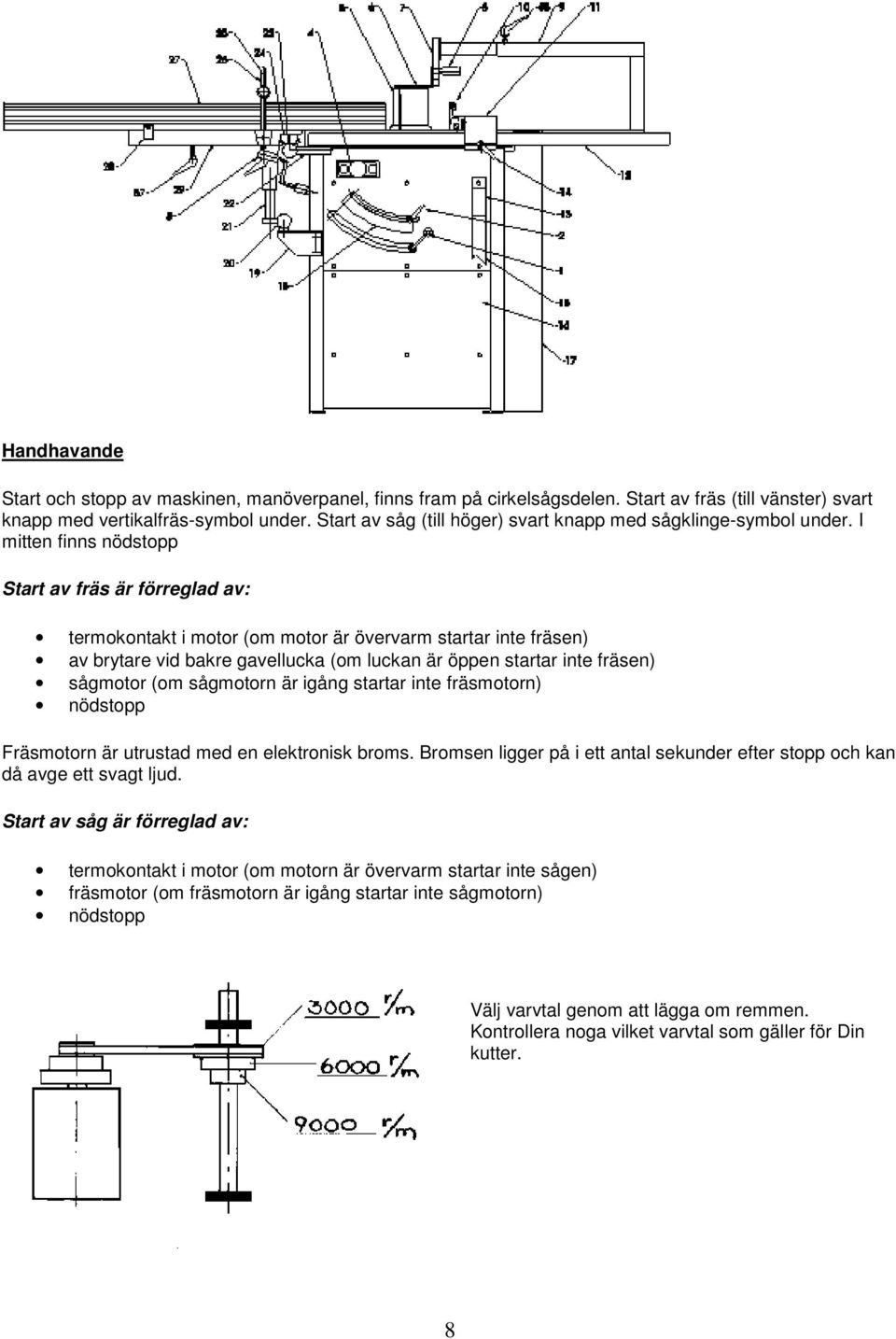

8 Handhavande Start och stopp av maskinen, manöverpanel, finns fram på cirkelsågsdelen. Start av fräs (till vänster) svart knapp med vertikalfräs-symbol under. Start av såg (till höger) svart knapp med sågklinge-symbol under. I mitten finns nödstopp Start av fräs är förreglad av: termokontakt i motor (om motor är övervarm startar inte fräsen) av brytare vid bakre gavellucka (om luckan är öppen startar inte fräsen) sågmotor (om sågmotorn är igång startar inte fräsmotorn) nödstopp Fräsmotorn är utrustad med en elektronisk broms. Bromsen ligger på i ett antal sekunder efter stopp och kan då avge ett svagt ljud. Start av såg är förreglad av: termokontakt i motor (om motorn är övervarm startar inte sågen) fräsmotor (om fräsmotorn är igång startar inte sågmotorn) nödstopp Välj varvtal genom att lägga om remmen. Kontrollera noga vilket varvtal som gäller för Din kutter. 8

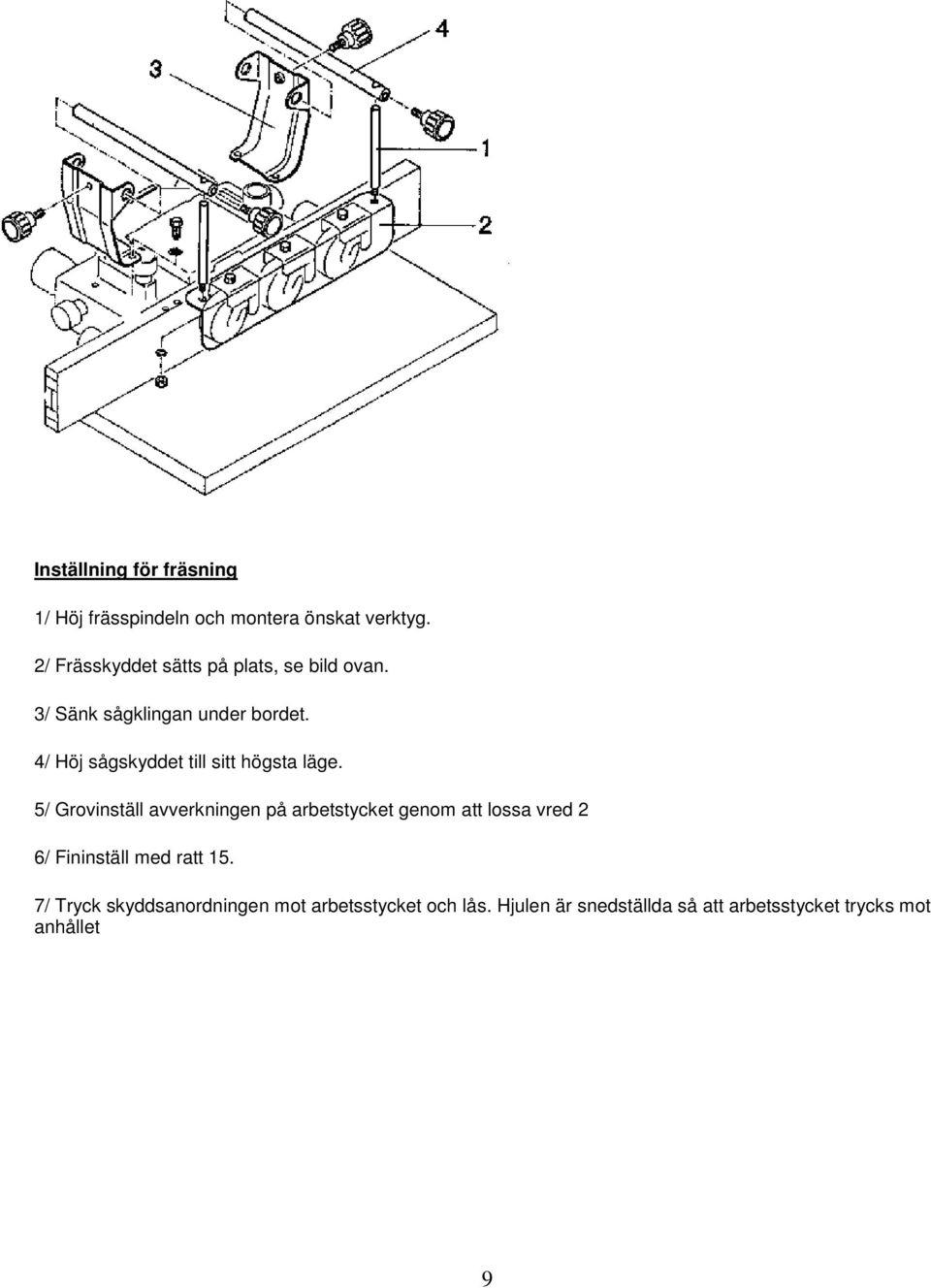

9 Inställning för fräsning 1/ Höj frässpindeln och montera önskat verktyg. 2/ Frässkyddet sätts på plats, se bild ovan. 3/ Sänk sågklingan under bordet. 4/ Höj sågskyddet till sitt högsta läge. 5/ Grovinställ avverkningen på arbetstycket genom att lossa vred 2 6/ Fininställ med ratt 15. 7/ Tryck skyddsanordningen mot arbetsstycket och lås. Hjulen är snedställda så att arbetsstycket trycks mot anhållet 9

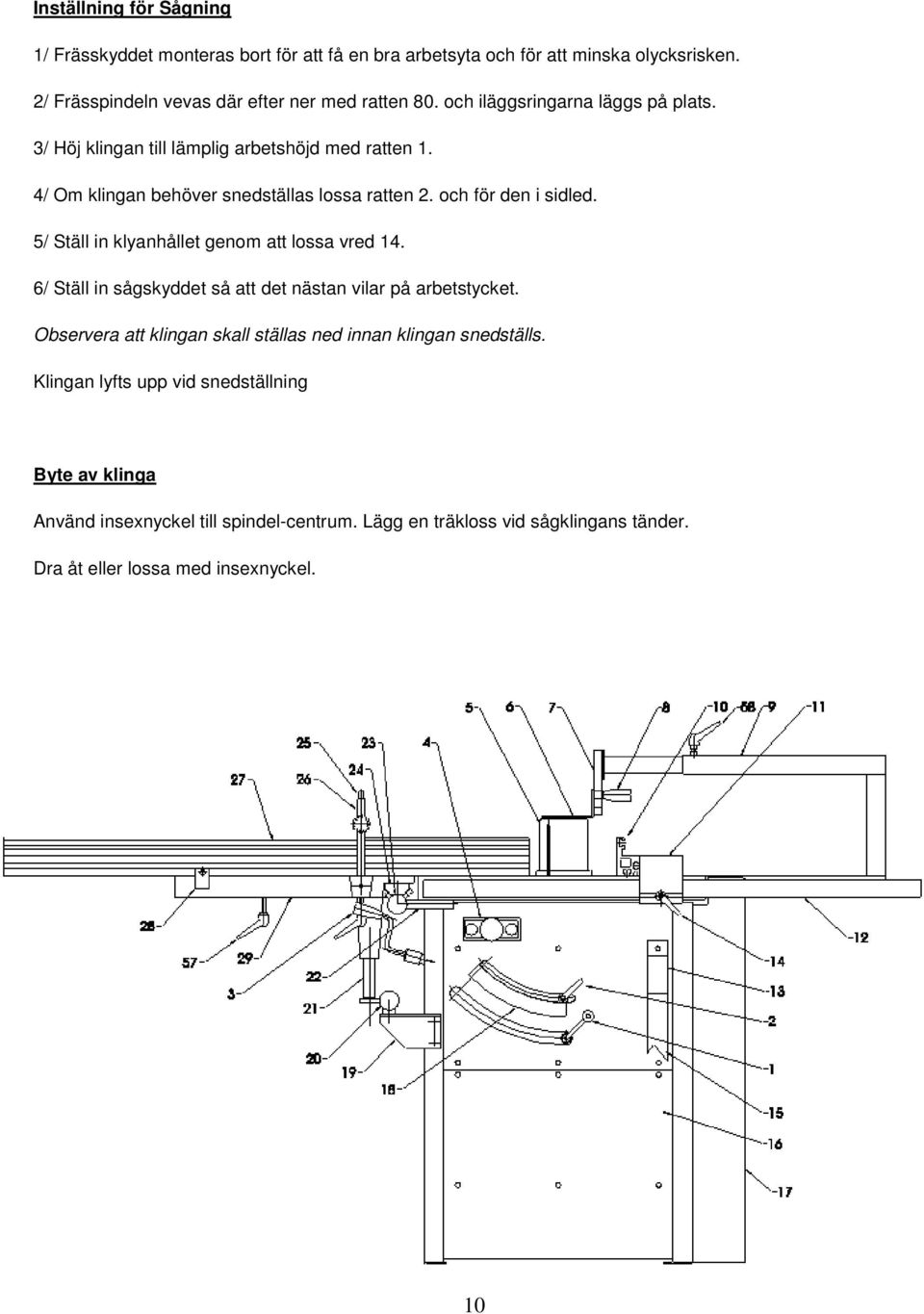

10 Inställning för Sågning 1/ Frässkyddet monteras bort för att få en bra arbetsyta och för att minska olycksrisken. 2/ Frässpindeln vevas där efter ner med ratten 80. och iläggsringarna läggs på plats. 3/ Höj klingan till lämplig arbetshöjd med ratten 1. 4/ Om klingan behöver snedställas lossa ratten 2. och för den i sidled. 5/ Ställ in klyanhållet genom att lossa vred 14. 6/ Ställ in sågskyddet så att det nästan vilar på arbetstycket. Observera att klingan skall ställas ned innan klingan snedställs. Klingan lyfts upp vid snedställning Byte av klinga Använd insexnyckel till spindel-centrum. Lägg en träkloss vid sågklingans tänder. Dra åt eller lossa med insexnyckel. 10

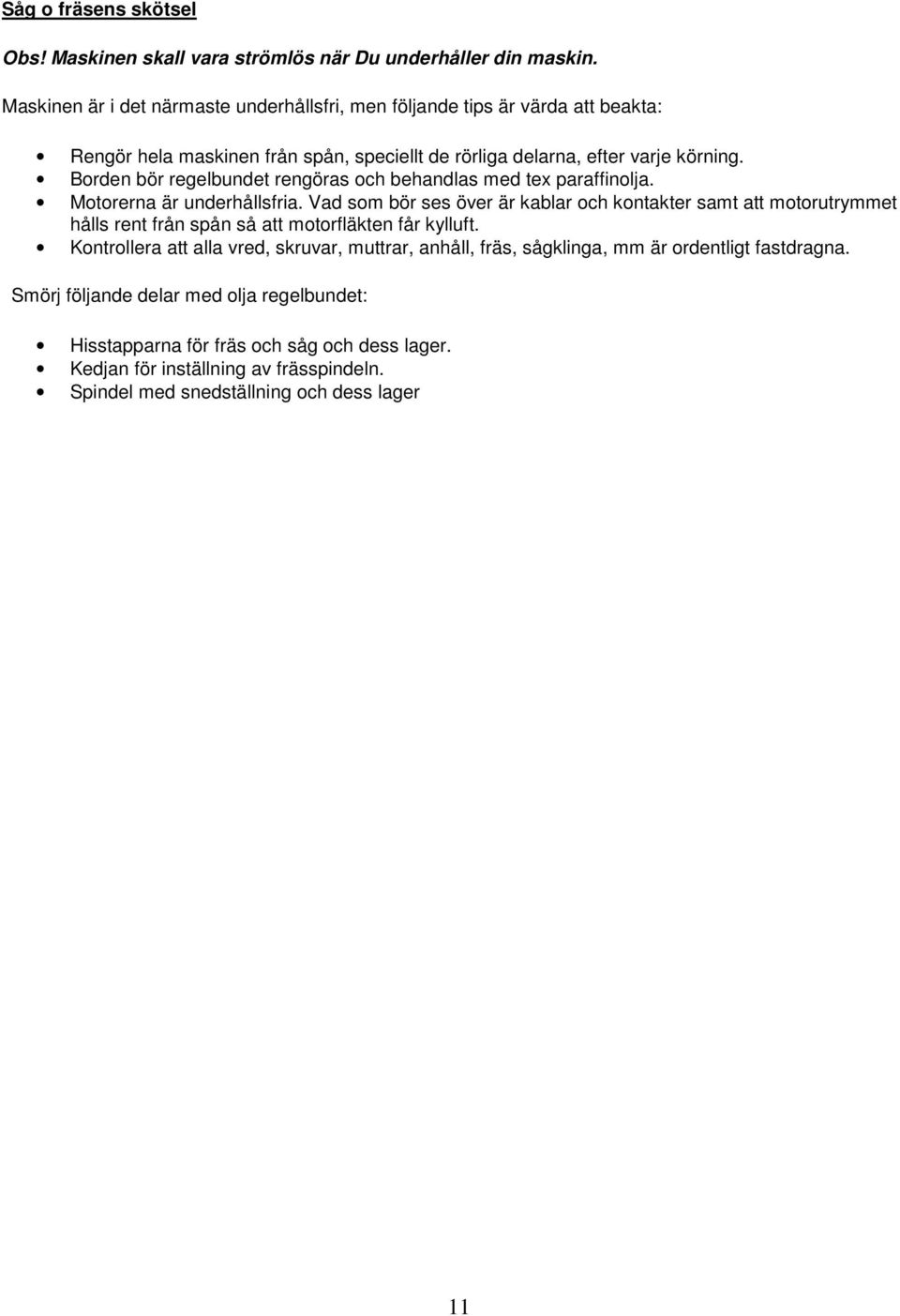

11 Såg o fräsens skötsel Obs! Maskinen skall vara strömlös när Du underhåller din maskin. Maskinen är i det närmaste underhållsfri, men följande tips är värda att beakta: Rengör hela maskinen från spån, speciellt de rörliga delarna, efter varje körning. Borden bör regelbundet rengöras och behandlas med tex paraffinolja. Motorerna är underhållsfria. Vad som bör ses över är kablar och kontakter samt att motorutrymmet hålls rent från spån så att motorfläkten får kylluft. Kontrollera att alla vred, skruvar, muttrar, anhåll, fräs, sågklinga, mm är ordentligt fastdragna. Smörj följande delar med olja regelbundet: Hisstapparna för fräs och såg och dess lager. Kedjan för inställning av frässpindeln. Spindel med snedställning och dess lager 11

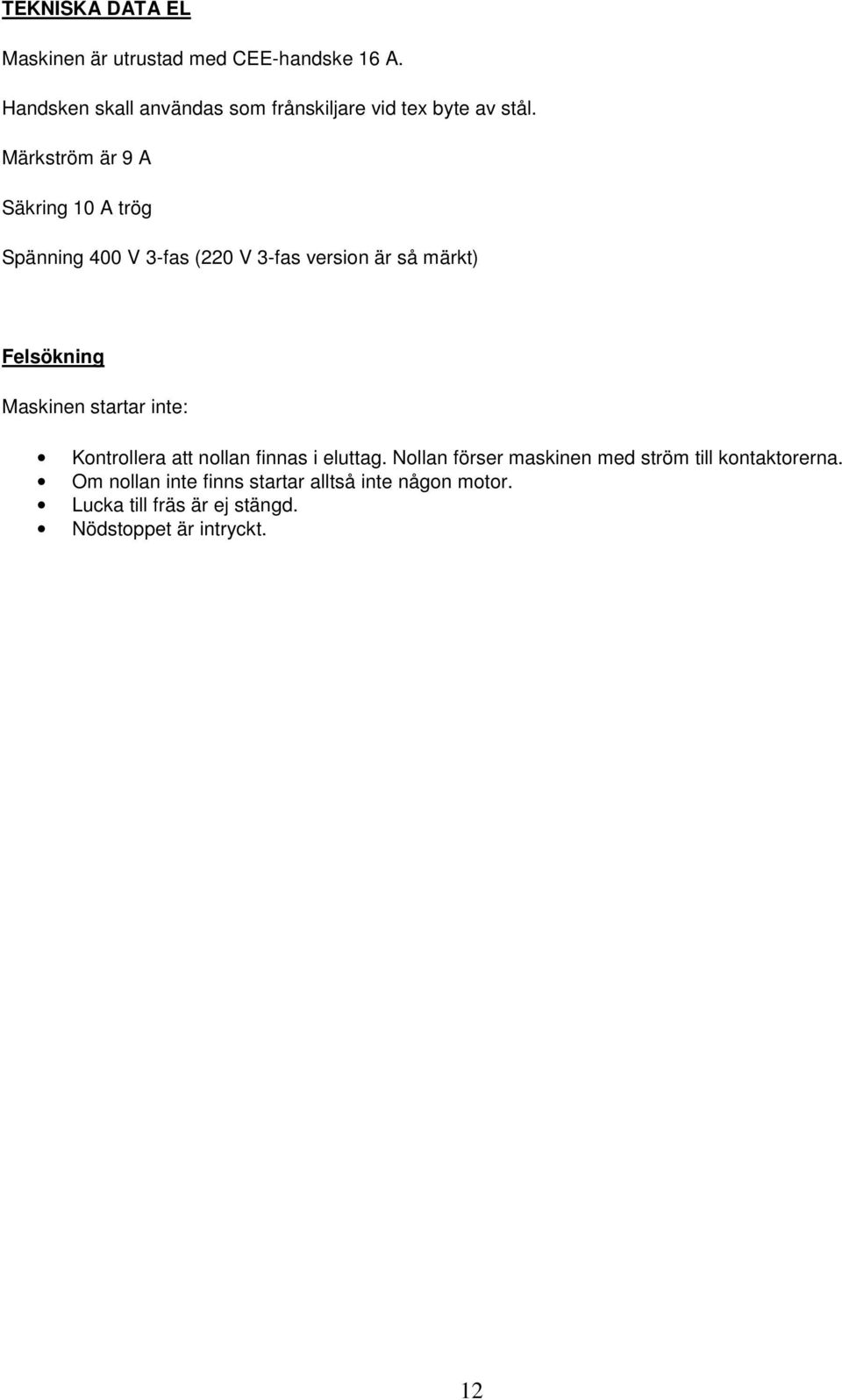

12 TEKNISKA DATA EL Maskinen är utrustad med CEE-handske 16 A. Handsken skall användas som frånskiljare vid tex byte av stål. Märkström är 9 A Säkring 10 A trög Spänning 400 V 3-fas (220 V 3-fas version är så märkt) Felsökning Maskinen startar inte: Kontrollera att nollan finnas i eluttag. Nollan förser maskinen med ström till kontaktorerna. Om nollan inte finns startar alltså inte någon motor. Lucka till fräs är ej stängd. Nödstoppet är intryckt. 12

13 Artikellista 1/ Vev för höjning av sågklinga 2/ Låsning av tiltläge av sågklinga 3/ Vev för tiltning av sågklinga 4/ Manöverpanel 5/ Skydd för sågklinga 6/ Fäste för skydd 7/ Armar för skydd 8/ Låshandtag för skyddets höjdläge 9/ Sågbåge 10/ Klyvanhåll anslag 11/ Fäste, klyvanhåll 12/ Stång, klyvanhåll 13/ Påskjutare 14/ Låshandtag för klyvanhåll 15/ Bananplåt 16/ Nedre främre plåt 17/ Stativ 18/ Skala för tiltning av sågklinga 19/ Hållare av slädens nedre stång 20/ Nedre stång, släde Undre kullagerstyrning 25/ Tving till släde kpl 26/ Stång till tving 27/ Anhållslinjal släde 28/ Stopp 90 gr, anhåll 29/ Slädbord 30/ Sågklinga 31/ Yttre fläns sågklinga 32/ Skruv spindel 33/ Såginlägg 34/ Inre fläns sågklinga 35/ Styrning sågvagga 36/ Fäste sågvagga 37/ Spindelhus, gjutjärn 38/ Spindel 39/ Spindelhus, stål 40/ Kilremskiva, spindel Kilremskiva, motor 41/ Kilrem 42/ Elmotor 43/ Bygel, hiss 44/ Spånstos såg 45/ Bottenstock, gjutjärn 46/ Spindel kpl, tiltning 47/ Hållare tiltspindel, stativ 48/ Mutteraxel tiltspindel 49/ Sågbord, gjutjärn 50/ Tapp, spindel 51/ Mellanaxel 52/ Vinkelväxel hiss 53/ Hisstapp såg 54/ Klyvknivshållare kpl 55/ Klyvkniv 56/ Axelhållare sågvagga 57/ Vred låsning skydd 58/ Låshandtag anhållslinjal 60/ Maskinskylt 13

14 70/ Yttre spisring 71/ Inre spisring 72/ Spindelmutter 73/ Spindelbricka 74/ Spindeldistanser 75/ Kullager spindel 76/ Övre fräsplatta 77/ Poly-v-remsdrift Poly-v-rem Poly-v-remskiva motor Poly-v-remskiva spindel 78/ Frässpindel 79/ Styrning fräspaket 80/ Vev höjning 81/ Låsning höjdinställning 82/ Lager höjdinställning 83/ Spindel höjdinställning 84/ Nedre fräsplatta 85/ Hisstappar 86/ Tvärstag 87/ Bottenplatta 88/ Kedjehjul axel 89/ Kedja till vev 90/ Kedjehjul höjdinställning 91/ Kedja mellan 92/ Motorhållare kpl Försäkran om överensstämmelse Maskindirektivet 89/392/EEG Bilaga 2, avsnitt A AFS 1994:48, Bilaga 2, avsnitt A Tillverkare MOReTENs AB, M10 Lugnviksvägen ÖSTERSUND försäkrar härmed att Kombi såg & fräs MOReTENs SF2000, Nr uppfyller bestämmelserna i AFS 1994:48 Maskiner och vissa andra tekniska anordningar eller motsvarande nationella bestämmelser i annat land inom EES som överför maskindirektivet (89/392/EEG med ändringar 91/44/EEG och 93/68/EEG) 14

15 Vidare försäkras att följande (delar av) harmoniserande standarder är uppfyllda: EN Östersund 1997 VD Bo Mårtensson 15
