Situationsplan 1:500

Transkript

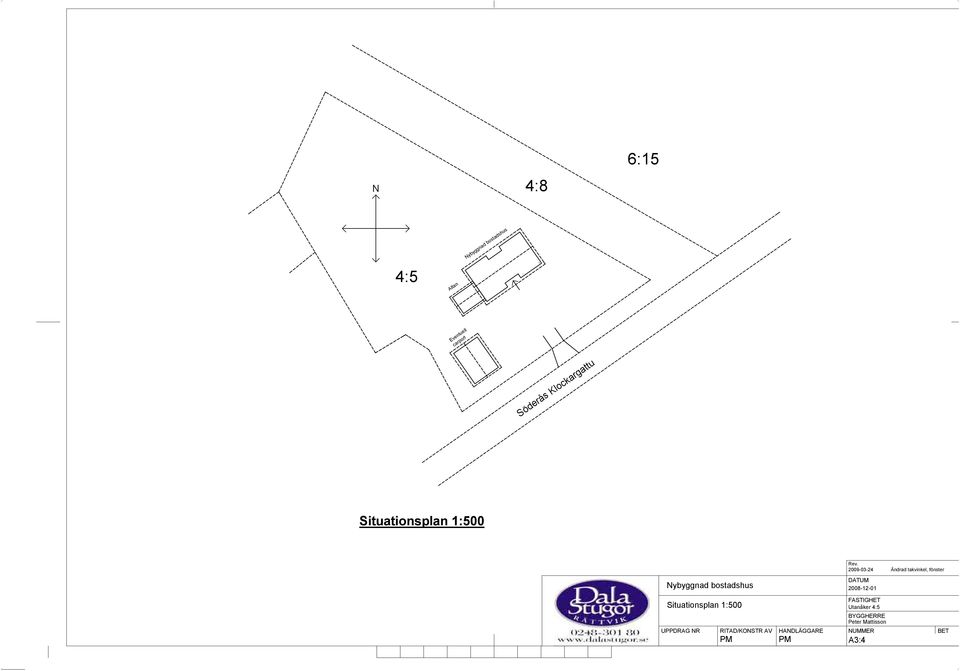

1 N 4:8 6:15 4:5 Altan Eventuell carport Söderås Klockargattu Situationsplan 1:500 Rev Ändrad takvinkel, fönster DATUM Situationsplan 1:500 UPPDRAG NR RITAD/KONSTR AV HANDLÄGGARE FASTIGHET Utanåker 4:5 BYGGHERRE Peter Mattisson NUMMER A3:4 BET

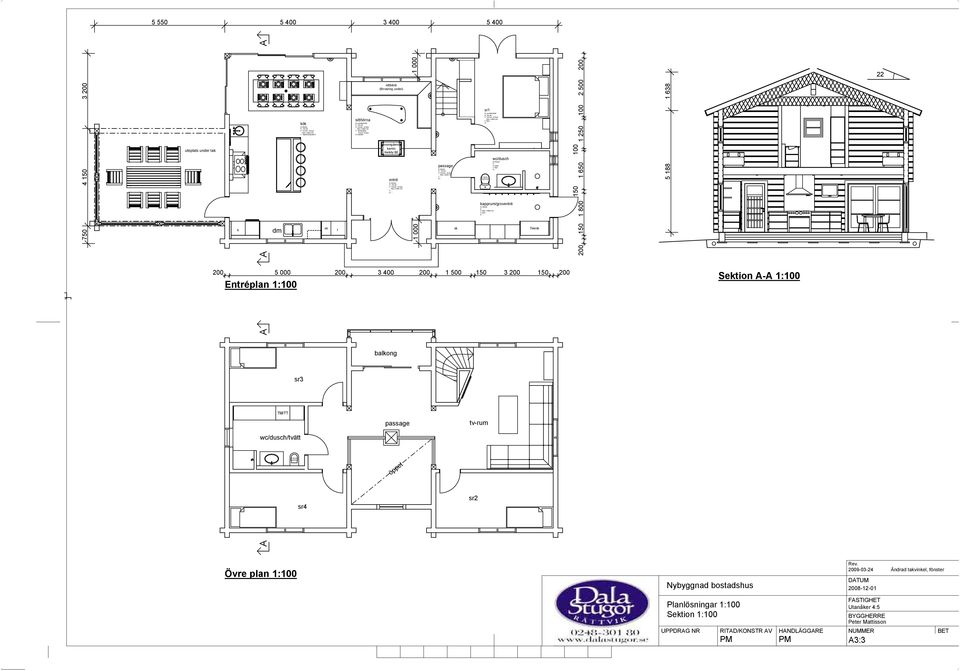

2 A uteplats under tak k A dm kök T: Gips/träullsplattor? sk f sitthörna G: Lamellparkett T: Stockbjälkar Panel, vit lasyr Ö: Sittbänk sittbänk (förvaring under) genomgående kamin Keddy B2 entré T: passage T: - sk sr1 G: Lamellparkett T: Gips S: V: Kakel T: Gips Ido Seven D Vägghängd S: V: T: Gips wc/dusch kapprum/groventré Teknik Entréplan 1:100 Sektion A-A 1:100 balkong sr3 TM/TT T wc/dusch/tvätt passage tv-rum Ido Seven D Vägghängd öppet sr4 sr2 A A Övre plan 1:100 Rev Ändrad takvinkel, fönster DATUM Planlösningar 1:100 Sektion 1:100 UPPDRAG NR RITAD/KONSTR AV HANDLÄGGARE FASTIGHET Utanåker 4:5 BYGGHERRE Peter Mattisson NUMMER A3:3 BET

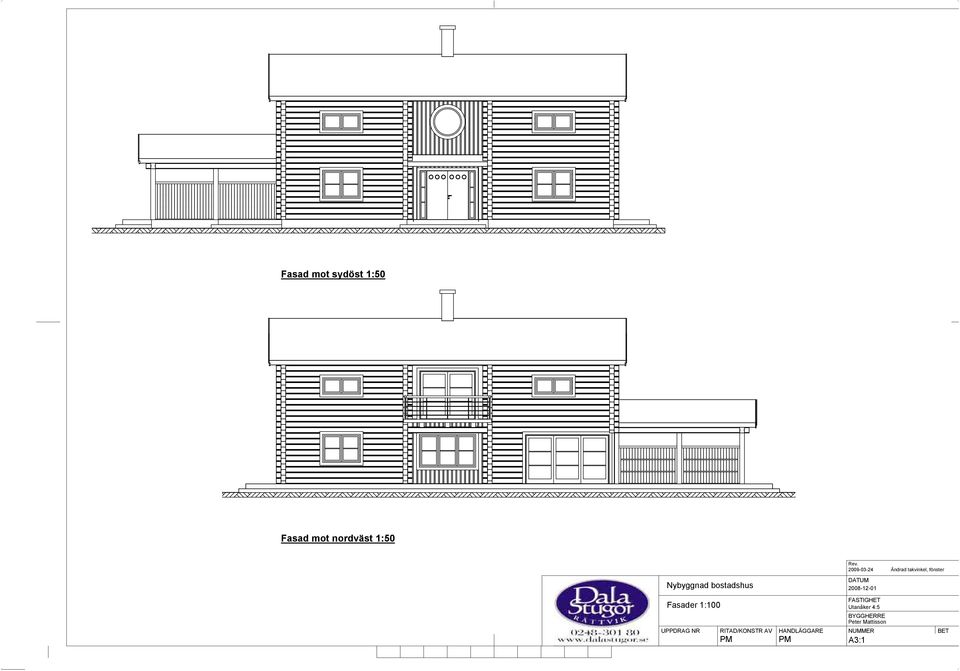

3 Fasad mot sydöst 1:50 Fasad mot nordväst 1:50 Rev Ändrad takvinkel, fönster DATUM Fasader 1:100 UPPDRAG NR RITAD/KONSTR AV HANDLÄGGARE FASTIGHET Utanåker 4:5 BYGGHERRE Peter Mattisson NUMMER A3:1 BET

4 Fasad mot sydväst 1:50 Fasad mot nordöst 1:50 Rev Ändrad takvinkel, fönster DATUM Fasader 1:100 Bilder 3D UPPDRAG NR RITAD/KONSTR AV HANDLÄGGARE FASTIGHET Utanåker 4:5 BYGGHERRE Peter Mattisson NUMMER A3:2 BET

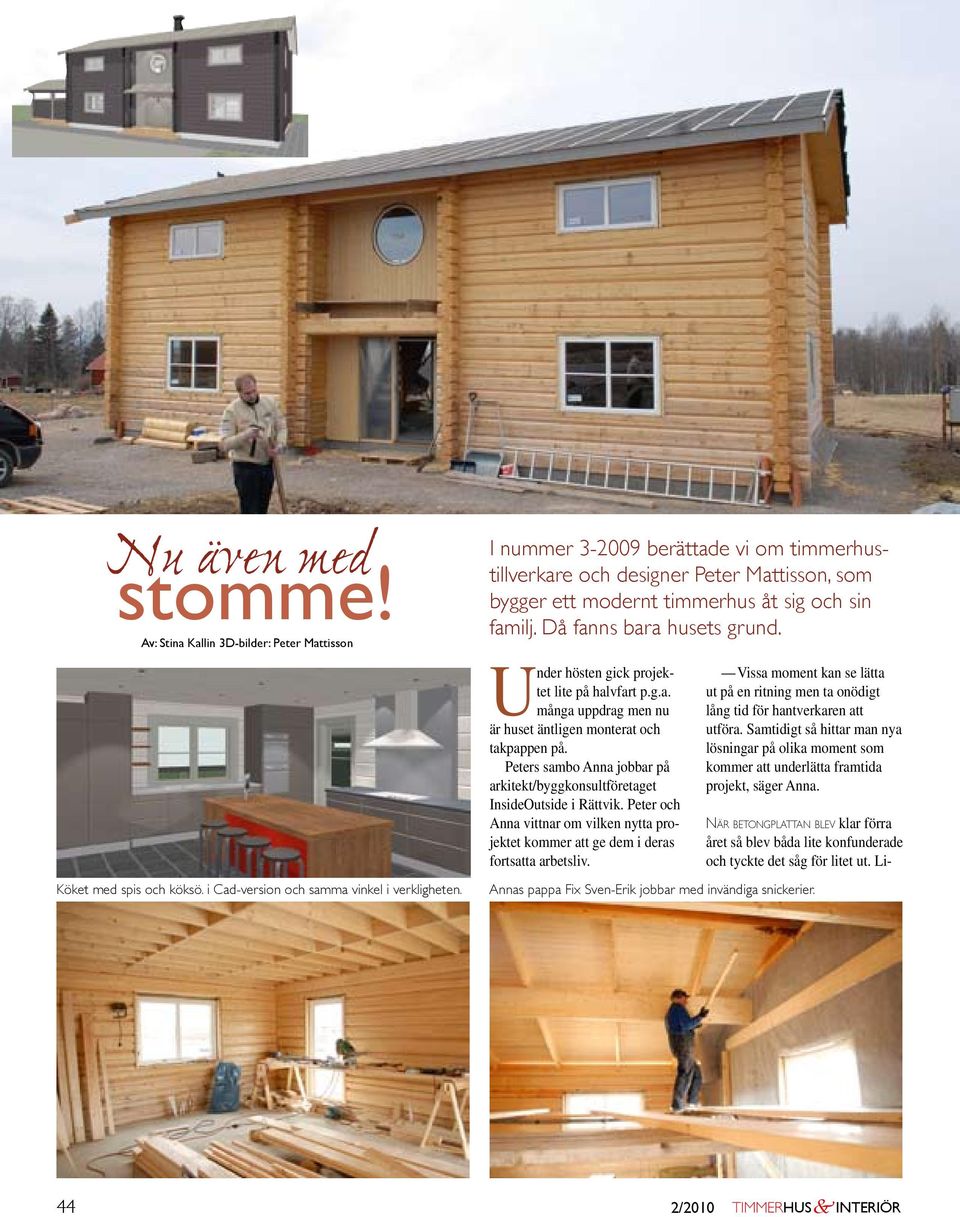

5 Nu även med stomme! Av: Stina Kallin 3D-bilder: Peter Mattisson I nummer berättade vi om timmer hustillverkare och designer Peter Mattisson, som bygger ett modernt timmerhus åt sig och sin familj. Då fanns bara husets grund. Under hösten gick projektet lite på halvfart p.g.a. många uppdrag men nu är huset äntligen monterat och takpappen på. Peters sambo Anna jobbar på arkitekt/byggkonsultföretaget InsideOutside i Rättvik. Peter och Anna vittnar om vilken nytta projektet kommer att ge dem i deras fortsatta arbetsliv. Vissa moment kan se lätta ut på en ritning men ta onödigt lång tid för hantverkaren att utföra. Samtidigt så hittar man nya lösningar på olika moment som kommer att underlätta framtida projekt, säger Anna. Nä r b e to n g p l at ta n blev klar förra året så blev båda lite konfunderade och tyckte det såg för litet ut. Li- Köket med spis och köksö. i Cad-version och samma vinkel i verkligheten. Annas pappa Fix Sven-Erik jobbar med invändiga snickerier. 44 2/2010 TIMMERHUS & INTERIÖR

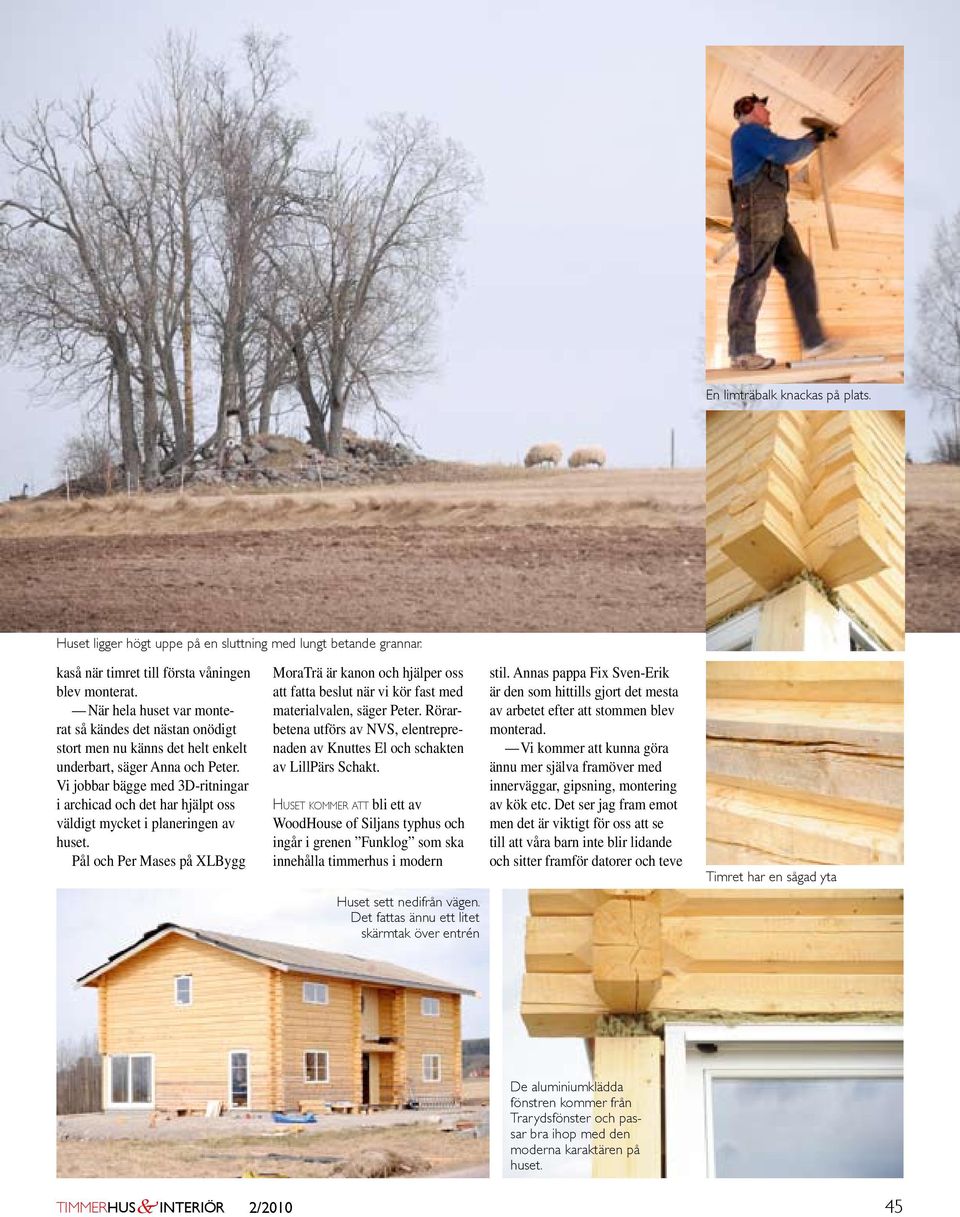

6 En snygg Fasad Färg skyddar fasaden och ger huset ett lyft. Men var försiktig - fel färg på fel fasad kan ställa till stora problem... Text: Maria Backman Foto: Stina Lundhgren En limträbalk knackas på plats. Huset ligger högt uppe på en sluttning med lungt betande grannar. kaså när timret till första våningen blev monterat. När hela huset var monterat så kändes det nästan onödigt stort men nu känns det helt enkelt underbart, säger Anna och Peter. Vi jobbar bägge med 3D-ritningar i archicad och det har hjälpt oss väldigt mycket i planeringen av huset. Pål och Per Mases på XLBygg MoraTrä är kanon och hjälper oss att fatta beslut när vi kör fast med materialvalen, säger Peter. Rörarbetena utförs av NVS, elentreprenaden av Knuttes El och schakten av LillPärs Schakt. Hu s e t k o m m e r at t bli ett av WoodHouse of Siljans typhus och ingår i grenen Funklog som ska innehålla timmerhus i modern Huset sett nedifrån vägen. Det fattas ännu ett litet skärmtak över entrén stil. Annas pappa Fix Sven-Erik är den som hittills gjort det mesta av arbetet efter att stommen blev monterad. Vi kommer att kunna göra ännu mer själva framöver med innerväggar, gipsning, montering av kök etc. Det ser jag fram emot men det är viktigt för oss att se till att våra barn inte blir lidande och sitter framför datorer och teve Timret har en sågad yta De aluminiumklädda fönstren kommer från Trarydsfönster och passar bra ihop med den moderna karaktären på huset. TIMMERHUS& INTERIÖR 2/

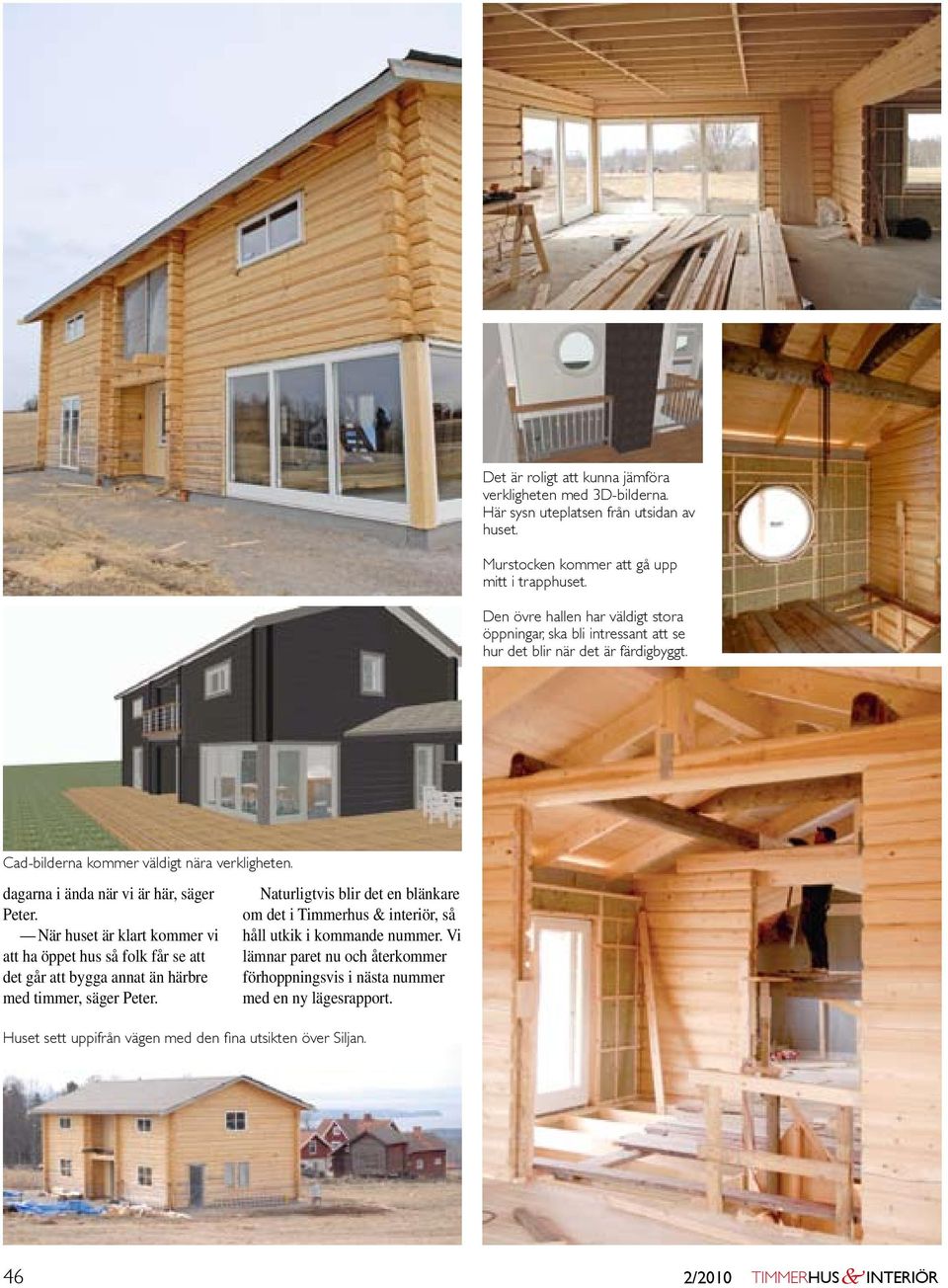

7 Det är roligt att kunna jämföra verkligheten med 3D-bilderna. Här sysn uteplatsen från utsidan av huset. Murstocken kommer att gå upp mitt i trapphuset. Den övre hallen har väldigt stora öppningar, ska bli intressant att se hur det blir när det är färdigbyggt. Cad-bilderna kommer väldigt nära verkligheten. dagarna i ända när vi är här, säger Peter. När huset är klart kommer vi att ha öppet hus så folk får se att det går att bygga annat än härbre med timmer, säger Peter. Naturligtvis blir det en blänkare om det i Timmerhus & interiör, så håll utkik i kommande nummer. Vi lämnar paret nu och återkommer förhoppningsvis i nästa nummer med en ny lägesrapport. Huset sett uppifrån vägen med den fina utsikten över Siljan. 46 2/2010 TIMMERHUS & INTERIÖR

8

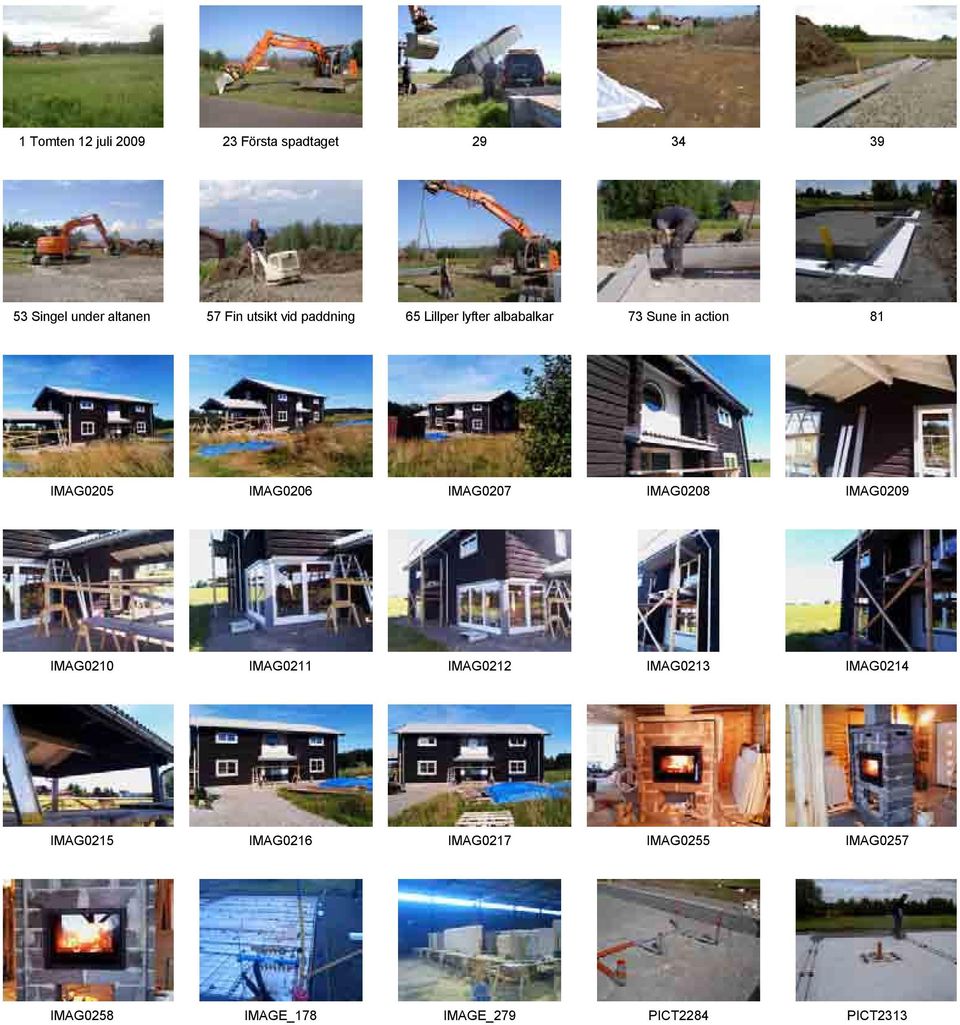

9 1 Tomten 12 juli Första spadtaget Singel under altanen 57 Fin utsikt vid paddning 65 Lillper lyfter albabalkar 73 Sune in action 81 IMAG0205 IMAG0206 IMAG0207 IMAG0208 IMAG0209 IMAG0210 IMAG0211 IMAG0212 IMAG0213 IMAG0214 IMAG0215 IMAG0216 IMAG0217 IMAG0255 IMAG0257 IMAG0258 IMAGE_178 IMAGE_279 PICT2284 PICT2313
