TRÄPRISET 2012 HAVSHUS BJÖRHOLMENS MARINA BESKRIVNING AV PROJEKTET

Transkript

1 Havshusen på Björholmens Marina; Havshusen ligger på Björholmens Marina, en egen halvö mitt i Bohuslän. Här ändrar landskapet karaktär till ytterskärgård, med kala och flata hällar. Marinan ligger invid det lilla välbevarade fiskesamhället Björholmen samt berget Valen. Havshusen ingår i ett större projekt som omfattar en total omdaning av traditionell småbåtshamn med båtupptagning till gästanläggning, Sealodge. De nya Sjöbodarna, Havshusen ; har fått en helt annan karaktär än traditionella bodar. En miljö för 2010-talet som står i samklang med platsen, marinan och samhället. Modernt byggande men med respekt för den faluröda marinan och det vita fiskesamhället invid. Trä har använts i huvudsak. Bryggdäcken, byggnaderna; utvändig panel, stomme, trägolv, trappor, invändiga paneler på vägg o. tak. Möblerna i trä, är ritade till projektet. Så mkt berg som möjligt har sparats, den kala karaktären har förstärkts av sten, grus och murar. TRÄPRISET 2012 HAVSHUS BJÖRHOLMENS MARINA BESKRIVNING AV PROJEKTET

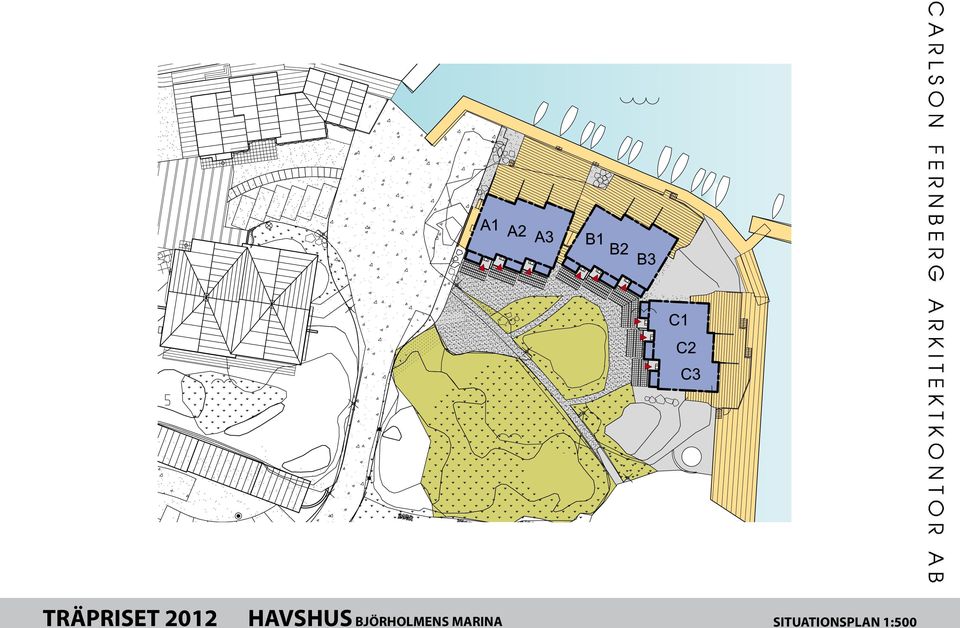

2 TRÄPRISET 2012 HAVSHUS BJÖRHOLMENS MARINA SITUATIONSPLAN 1:500

3 Byggnaderna Havshusen är sjöbodar med bekvämligheter och kvalitéer för modernt boende. Husen är som är 75m2 + loft, är tänkta som fritidshus men kan användas året om. Havshusen kan hyras in till Marinas gästanläggning. BRYGGDÄCK BALKONG SOVRUM LOFT VARD / KÖK LOFT WC/D LOFT SOVRUM SOVRUM WC/D HALL ENTRÉ FÖRRÅD ENTRÉ ENTRÉ NEDRE PLAN MELLANPLAN ÖVRE PLAN TRÄPRISET 2012 HAVSHUS BJÖRHOLMENS MARINA PLANER 1:200

4 FASAD MOT NORR HUS B FASAD MOT NORR HUS A FASAD MOT ÖSTER HUS C FASAD MOT VÄSTER HUS C TRÄPRISET 2012 HAVSHUS BJÖRHOLMENS MARINA FASADER, SEKTION 1:200

5 Utvändigt; Ytterväggar; För att få ett modernt uttryck användes olika typer av liggande paneler. För fasaderna föreskrevs Kaunamärkt panel. Byggrätten är trång, och för att få avskildhet o. max sol valdes att saxa husen samt att förse dom med insynsskyddande skjutbara träjalusier. Jalusierna fungerar som solskydd, insynsskydd och så bildar de fina mönster på golvet då ljuset silas genom. Alla hus har bryggdäck, uteplats samt två balkonger för bäst sollläge och för avskildhet mot grannen. Balkonger i smide/ trä med räcken och lejdare i galvat smide, för att få en lätthet och anknytning till Marinans industrikaraktär. Husen har fått en egen karaktär, kanske som båthus från bortre Asien, eller från landsidan sett; Norska fjällstugor. Trots detta känns dom helt rätt i den miljö dom befinner sig. Stommen; För att få en kostnadseffektiv lösning har man valt trästomme med viss förstärkning med betong och smide. I huvudsak för att klara de helt uppglasade gavlarna samt de höga och smala Havshusen. TRÄPRISET 2012 HAVSHUS BJÖRHOLMENS MARINA BILDER EXTERIÖRER

6 Invändigt; Planformen är långsmal och trappstegen som avdelar kök och vardagsrum skall ge båtkänsla. Det ger också möjlighet till en köksö med matplats och spis i arbetshöjd. I sovrummen är det öppet upp så att den glasade fasaden fortsätter uppåt. Här finns stege till loftet. Materialval i trä är ett måste för att skapa trivselvärden och känslan av äkta marin miljö. TRÄPRISET 2012 HAVSHUS BJÖRHOLMENS MARINA BILDER INTERIÖRER

7 TALFOTSLÖSNING SKALA 1:20 FÖNSTERLÖSNING VERTIKALSNITT SKALA 1:10 FÖNSTERLÖSNING VERTIKALSNITT SKALA 1:10 TRÄPRISET 2012 HAVSHUS BJÖRHOLMENS MARINA DETALJER 1

8 SKJUTBAR JALUSI SKALA 1:100 PRINCIP, INFÄSTNING AV GEJDER FÖR JALUSI I UK BALKONG SKALA 1:10 PRINCIP, INFÄSTNING AV GEJDER FÖR JALUSI I BALKLAGSKAN SKALA 1:10 DETALJ JALUSI SKALA 1:10 TRÄPRISET 2012 HAVSHUS BJÖRHOLMENS MARINA DETALJER 2

9 Fakta Adress: Björholmen, Klövedal, Tjörn Arkitekt; Carlson Fernberg Arkitektkontor AB Arkitekt; Ann Rudbäck Medverkande arkitekt; Izumi Takasu Medverkande Ingenjörer; Leif Malmberg, Torbjörn Johansson Beställare; Björholmens Marina, Jörgen Rudbäck Entreprenör; Hansson & Söner AB Byggår: 2008 TRÄPRISET 2012 HAVSHUS BJÖRHOLMENS MARINA FAKTA
