1 Orienteringsteori åk 7 Namn:

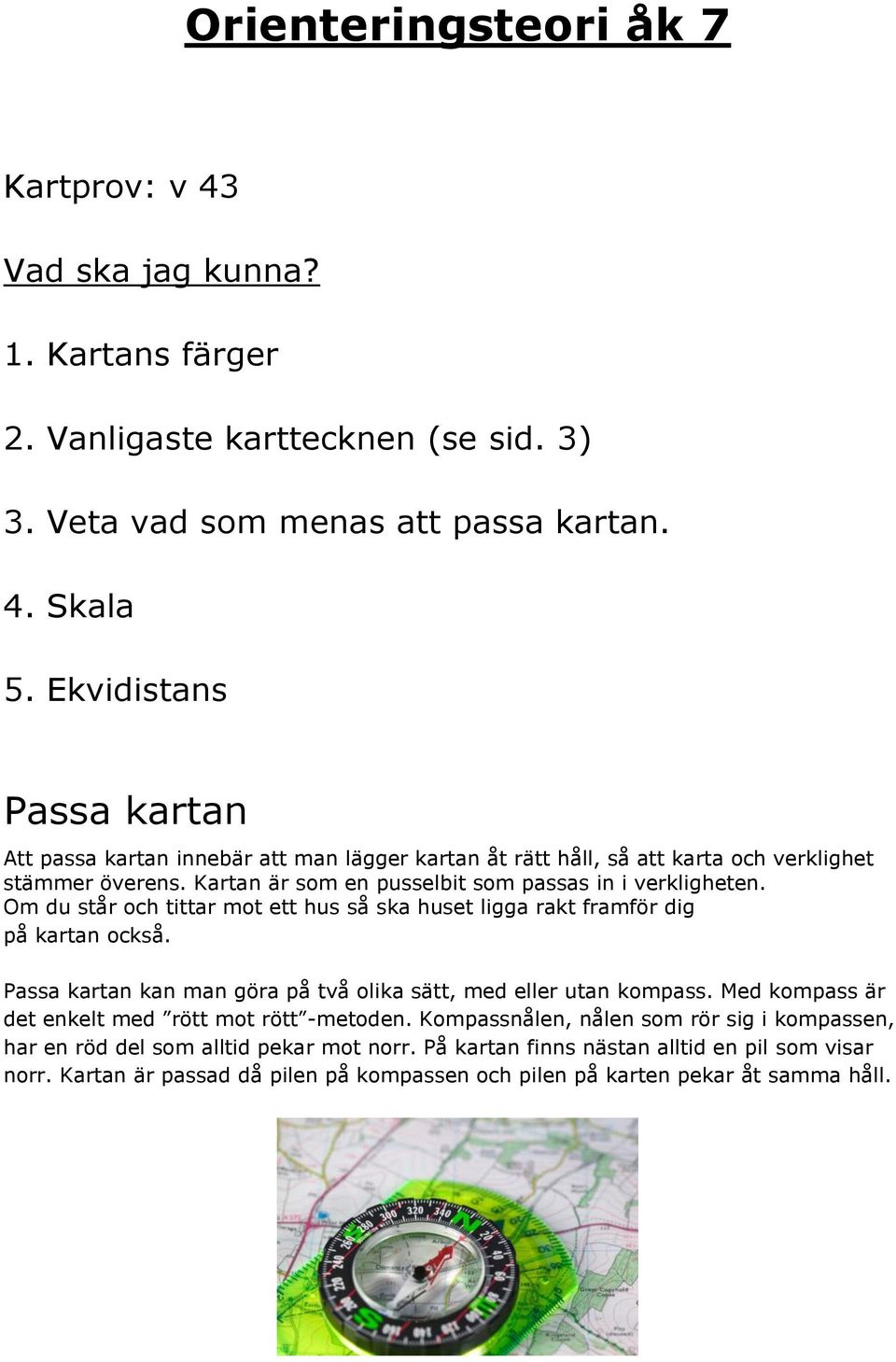

2 Orienteringsteori åk 7 Kartprov: v 43 Vad ska jag kunna? 1. Kartans färger 2. Vanligaste karttecknen (se sid. 3) 3. Veta vad som menas att passa kartan. 4. Skala 5. Ekvidistans Passa kartan Att passa kartan innebär att man lägger kartan åt rätt håll, så att karta och verklighet stämmer överens. Kartan är som en pusselbit som passas in i verkligheten. Om du står och tittar mot ett hus så ska huset ligga rakt framför dig på kartan också. Passa kartan kan man göra på två olika sätt, med eller utan kompass. Med kompass är det enkelt med rött mot rött -metoden. Kompassnålen, nålen som rör sig i kompassen, har en röd del som alltid pekar mot norr. På kartan finns nästan alltid en pil som visar norr. Kartan är passad då pilen på kompassen och pilen på karten pekar åt samma håll.

3 Kartans färger Vit Vit är kartans grundfärg. Den beskriver vanlig skog. Det är oftast mest vit skog på en karta och här är framkomligheten god eller ganska god. Grönt Grönt på kartan betyder tätare vegetation som är löphindrande och att sikten är nedsatt. Här är skogen mer besvärlig och det tar längre tid att ta sig fram i skogen. Det finns olika nyanser av grönt, desto mörkare grönt desto tätare skog. Olivgrön betyder tomtmark och är alltid förbjudet område. Gult Gult på kartan betyder öppen mark, här finns inga eller bara ett fåtal träd. Här går det fortare att springa och sikten är mycket god. Ju gulare desto mer lättlöpt mark. Gult kan t.ex vara åkermark, ängar, kalhyggen, gläntor och fotbollsplaner. Brunt Brunt på kartan är höjdkurvor och höjdskillnader i terrängen. Höjdkurvor är bruna linjer på kartan som beskriver åt vilket håll och hur mycket terrängen lutar. Andra saker som beskriver ändringar i höjdskillnader som gropar och fåror är också bruna. Asfalt- och grusytor är också bruna på kartan. Blått Blått på kartan betyder blött eller vatten. Det kan vara sankmarker/kärr, sjöar och små dammar eller bäckar. Ju mörkare blått desto blötare/djupare är det. Om det blåa har en svart kant runt är det förbjudet att passera detta vatten, det kan t.om vara farligt och man måste därför springa runt. Svart Svart används till väldigt många olika saker på en orienteringskarta. Det kan betyda branter, stigar, staket, speciella föremål och opasserbara murar. Violett Violetta färgen används till banan och kontrollerna. Den violetta färgen hör inte till kartan utan är pålagd efteråt för att markera banan.

4 Tecken Namn Förklaring Höjdkurva KARTTECKEN Ekvidistansen (nivåskillnaden) mellan två kurvor är oftast 5 meter. Grop Minst 12 meter bred. Grävd grop Minst 1 meter djup och 1,5 meter bred. Brant Sten Sjö Bör vara minst 1,5 meter hög och 4 meter bred. En tydlig sten - normalt ganska stor. I normalterräng minst 1,5 meter hög En svart kantlinje betyder att vattenytan är så djup att den inte kan passeras. Större sjöar ritas med ljusblått Bäck eller dike Minst 2 meter breda. Sankmark/ Myr Öppen lättlöpt mark Oftast åkrar, ängar och andra gräsytor.

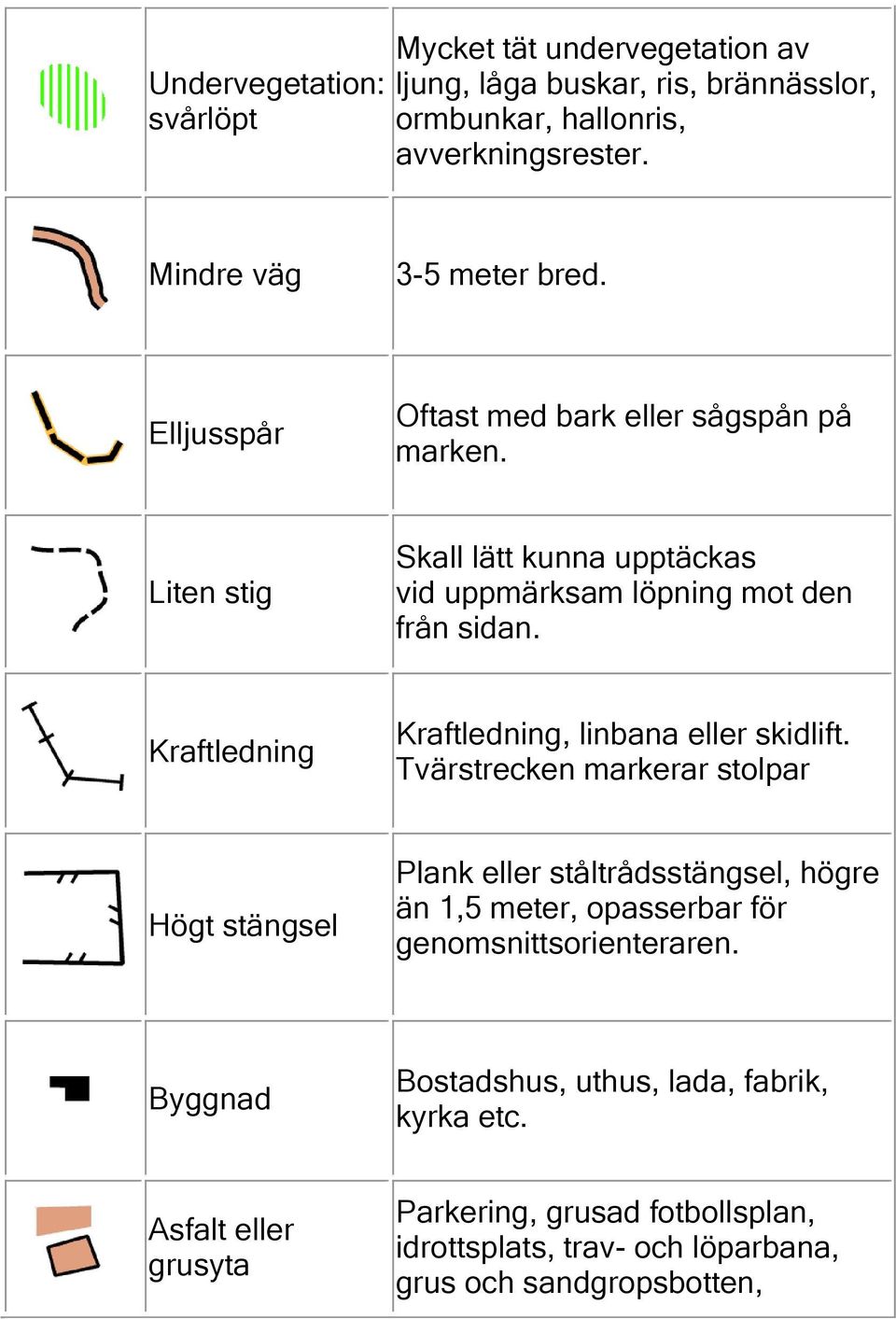

5 Undervegetation: svårlöpt Mycket tät undervegetation av ljung, låga buskar, ris, brännässlor, ormbunkar, hallonris, avverkningsrester. Mindre väg 3-5 meter bred. Elljusspår Oftast med bark eller sågspån på marken. Liten stig Skall lätt kunna upptäckas vid uppmärksam löpning mot den från sidan. Kraftledning Kraftledning, linbana eller skidlift. Tvärstrecken markerar stolpar Högt stängsel Plank eller ståltrådsstängsel, högre än 1,5 meter, opasserbar för genomsnittsorienteraren. Byggnad Bostadshus, uthus, lada, fabrik, kyrka etc. Asfalt eller grusyta Parkering, grusad fotbollsplan, idrottsplats, trav- och löparbana, grus och sandgropsbotten,

6 Skalan Graden av förminskning framgår av skalan som finns angiven på alla kartor. Skalan anges som den förminskning man gjort av verkligheten. Exempelvis betyder skala 1:7500 att terrängen har förminskats 7500 gånger på kartbladet - allt har blivit 7500 gånger mindre. Hur ska man då veta hur en sträcka på kartan motsvarar en sträcka i verkligheten? Det enklaste sättet är en tumregel som säger att om man stryker de 2 sista nollorna i skalan så får man att 1 cm på kartan motsvarar 75 m i terrängen. Ekvidistans/Höjdkurvor Avståndet mellan de bruna linjerna kallas för ekvidistans och visar höjdskillnaden. Det vanligaste är att ekvidistansen är fem meter, det vill säga att det är fem meter mellan kurvorna i verkligheten. Ju flera bruna kurvor det är på kartan - desto brantare är terrängen. Om en höjd är väldigt liten, exempelvis en mindre kulle, så markeras detta med en brun prick - en så kallad "punkthöjd".
