1 A-Train AB Järnvägsnätsbeskrivning Avser Tågplan 2012

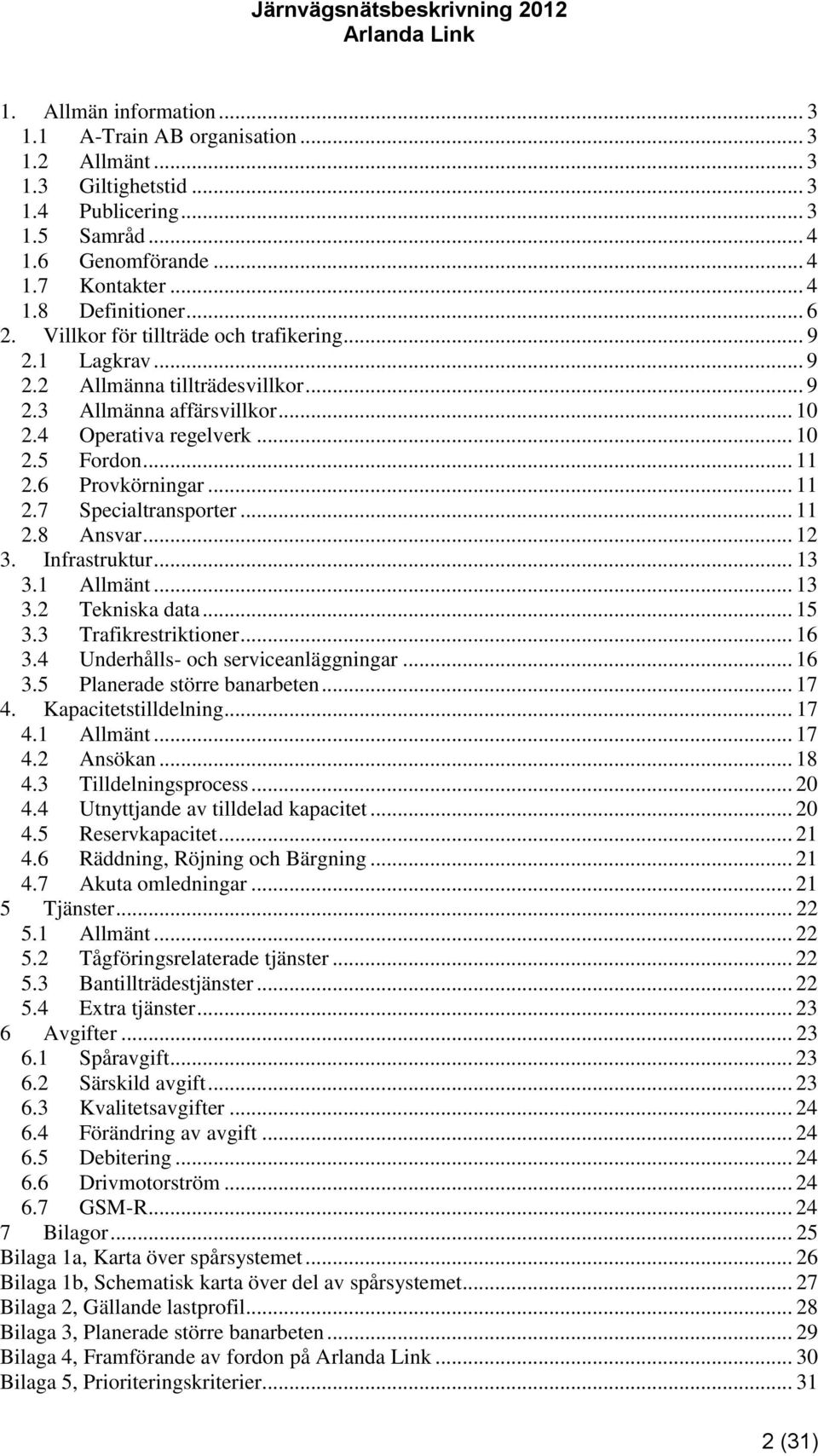

2 1. Allmän information A-Train AB organisation Allmänt Giltighetstid Publicering Samråd Genomförande Kontakter Definitioner Villkor för tillträde och trafikering Lagkrav Allmänna tillträdesvillkor Allmänna affärsvillkor Operativa regelverk Fordon Provkörningar Specialtransporter Ansvar Infrastruktur Allmänt Tekniska data Trafikrestriktioner Underhålls- och serviceanläggningar Planerade större banarbeten Kapacitetstilldelning Allmänt Ansökan Tilldelningsprocess Utnyttjande av tilldelad kapacitet Reservkapacitet Räddning, Röjning och Bärgning Akuta omledningar Tjänster Allmänt Tågföringsrelaterade tjänster Bantillträdestjänster Extra tjänster Avgifter Spåravgift Särskild avgift Kvalitetsavgifter Förändring av avgift Debitering Drivmotorström GSM-R Bilagor Bilaga 1a, Karta över spårsystemet Bilaga 1b, Schematisk karta över del av spårsystemet Bilaga 2, Gällande lastprofil Bilaga 3, Planerade större banarbeten Bilaga 4, Framförande av fordon på Bilaga 5, Prioriteringskriterier (31)

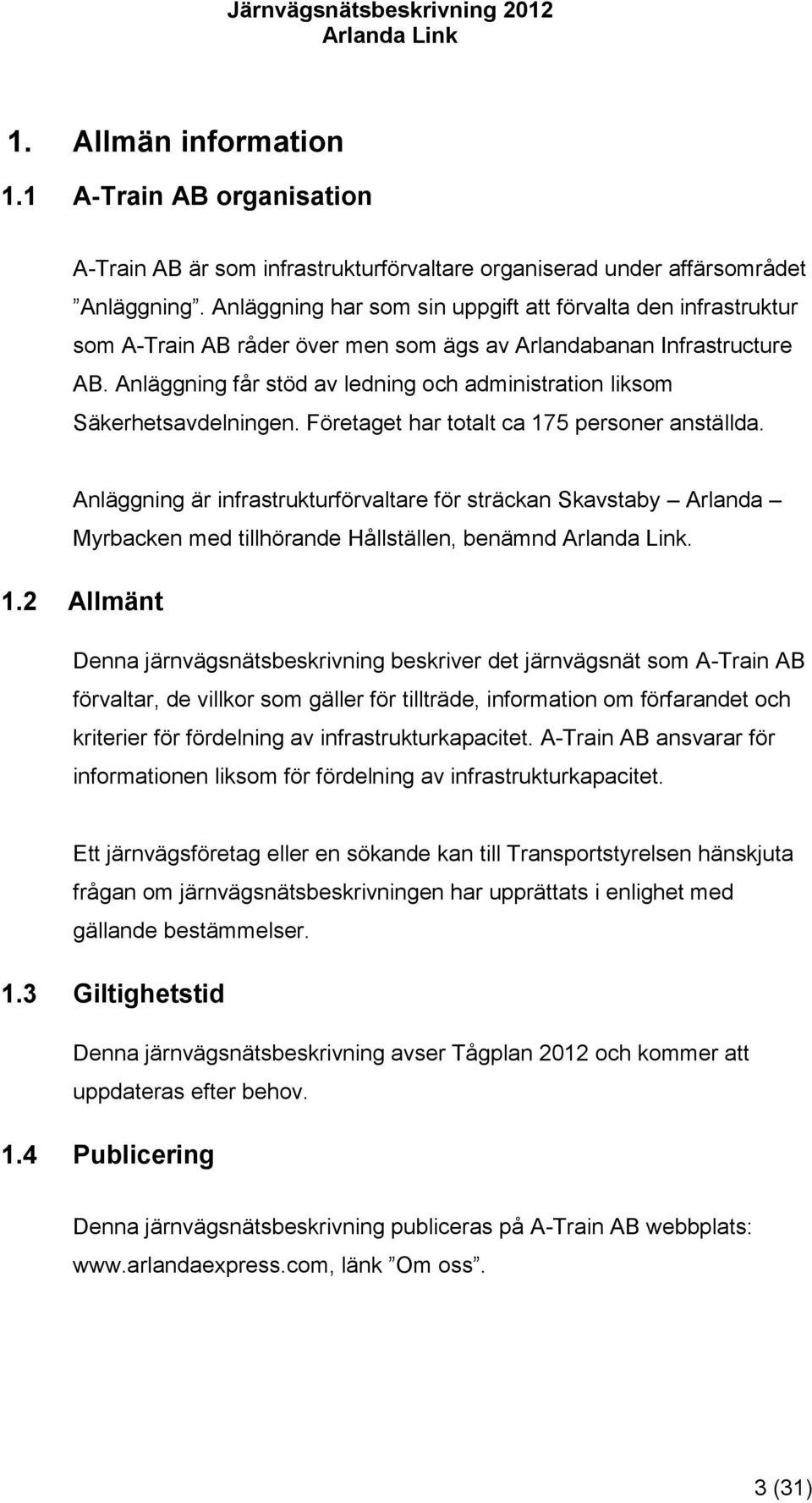

3 1. Allmän information 1.1 A-Train AB organisation A-Train AB är som infrastrukturförvaltare organiserad under affärsområdet Anläggning. Anläggning har som sin uppgift att förvalta den infrastruktur som A-Train AB råder över men som ägs av Arlandabanan Infrastructure AB. Anläggning får stöd av ledning och administration liksom Säkerhetsavdelningen. Företaget har totalt ca 175 personer anställda. Anläggning är infrastrukturförvaltare för sträckan Skavstaby Arlanda Myrbacken med tillhörande Hållställen, benämnd. 1.2 Allmänt Denna järnvägsnätsbeskrivning beskriver det järnvägsnät som A-Train AB förvaltar, de villkor som gäller för tillträde, information om förfarandet och kriterier för fördelning av infrastrukturkapacitet. A-Train AB ansvarar för informationen liksom för fördelning av infrastrukturkapacitet. Ett järnvägsföretag eller en sökande kan till Transportstyrelsen hänskjuta frågan om järnvägsnätsbeskrivningen har upprättats i enlighet med gällande bestämmelser. 1.3 Giltighetstid Denna järnvägsnätsbeskrivning avser Tågplan 2012 och kommer att uppdateras efter behov. 1.4 Publicering Denna järnvägsnätsbeskrivning publiceras på A-Train AB webbplats: länk Om oss. 3 (31)

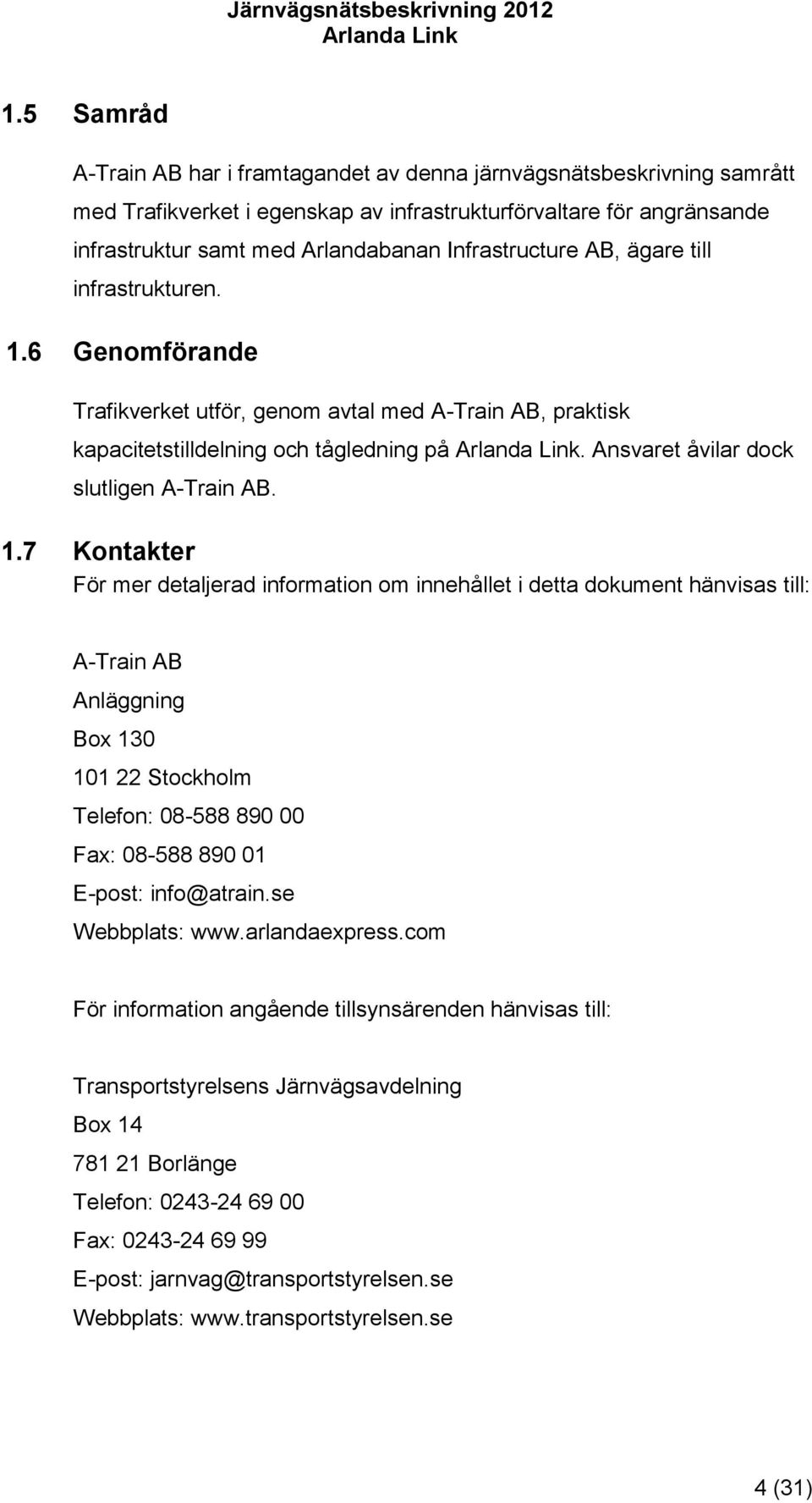

4 1.5 Samråd A-Train AB har i framtagandet av denna järnvägsnätsbeskrivning samrått med Trafikverket i egenskap av infrastrukturförvaltare för angränsande infrastruktur samt med Arlandabanan Infrastructure AB, ägare till infrastrukturen. 1.6 Genomförande Trafikverket utför, genom avtal med A-Train AB, praktisk kapacitetstilldelning och tågledning på. Ansvaret åvilar dock slutligen A-Train AB. 1.7 Kontakter För mer detaljerad information om innehållet i detta dokument hänvisas till: A-Train AB Anläggning Box Stockholm Telefon: Fax: E-post: info@atrain.se Webbplats: För information angående tillsynsärenden hänvisas till: Transportstyrelsens Järnvägsavdelning Box Borlänge Telefon: Fax: E-post: jarnvag@transportstyrelsen.se Webbplats: 4 (31)

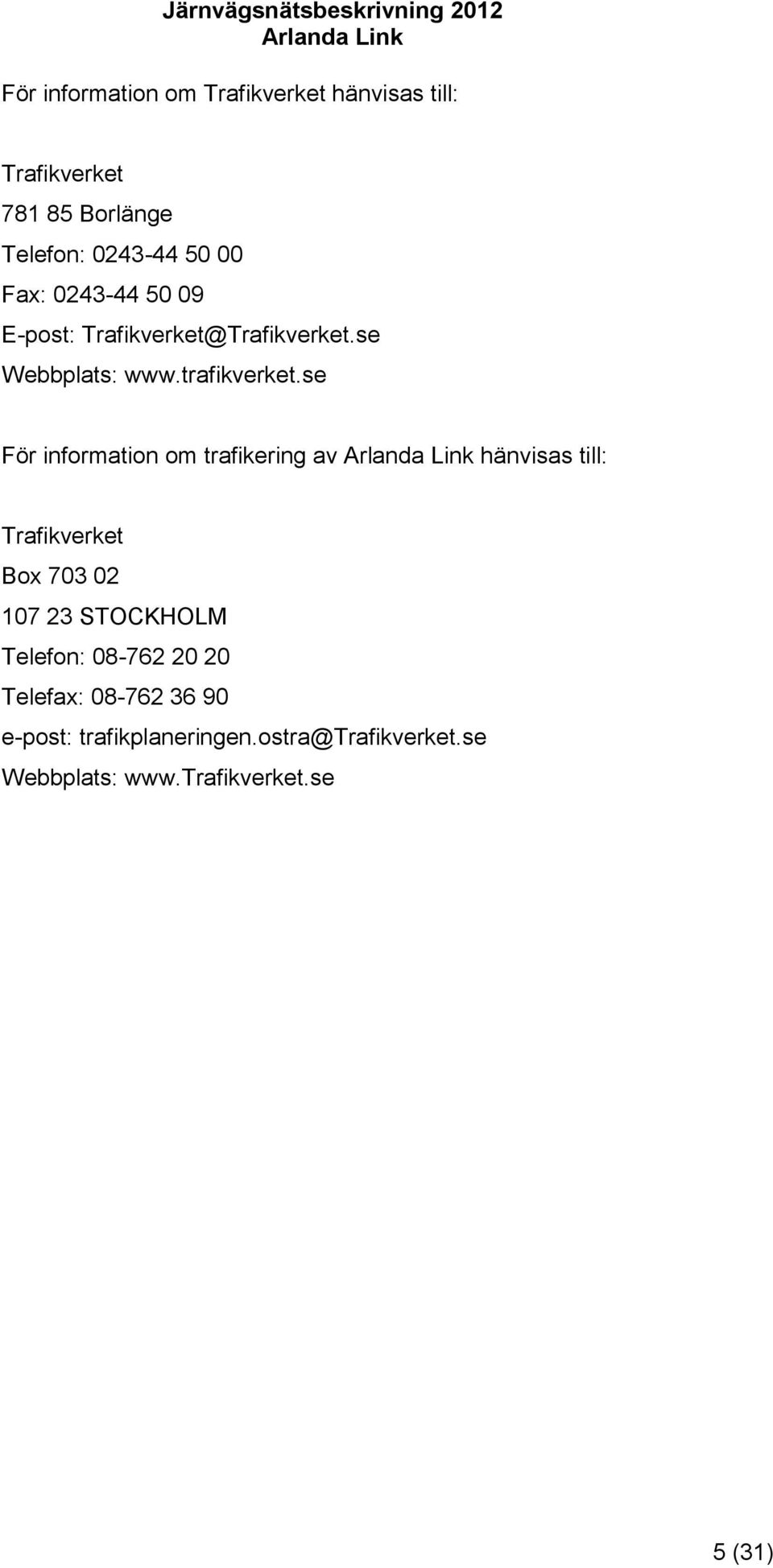

5 För information om Trafikverket hänvisas till: Trafikverket Borlänge Telefon: Fax: E-post: Webbplats: För information om trafikering av hänvisas till: Trafikverket Box STOCKHOLM Telefon: Telefax: e-post: Webbplats: 5 (31)

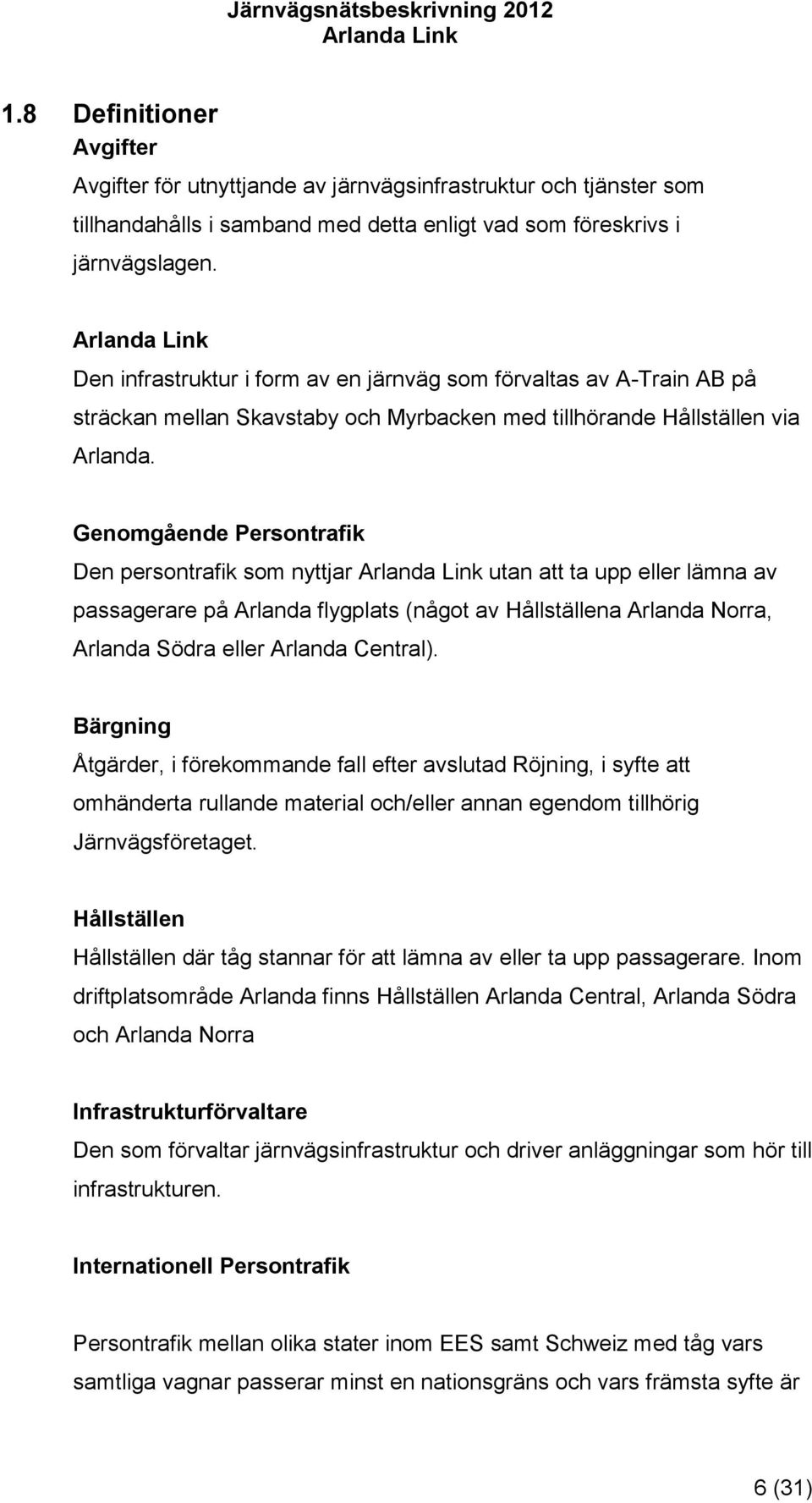

6 1.8 Definitioner Avgifter Avgifter för utnyttjande av järnvägsinfrastruktur och tjänster som tillhandahålls i samband med detta enligt vad som föreskrivs i järnvägslagen. Den infrastruktur i form av en järnväg som förvaltas av A-Train AB på sträckan mellan Skavstaby och Myrbacken med tillhörande Hållställen via Arlanda. Genomgående Persontrafik Den persontrafik som nyttjar utan att ta upp eller lämna av passagerare på Arlanda flygplats (något av Hållställena Arlanda Norra, Arlanda Södra eller Arlanda Central). Bärgning Åtgärder, i förekommande fall efter avslutad Röjning, i syfte att omhänderta rullande material och/eller annan egendom tillhörig Järnvägsföretaget. Hållställen Hållställen där tåg stannar för att lämna av eller ta upp passagerare. Inom driftplatsområde Arlanda finns Hållställen Arlanda Central, Arlanda Södra och Arlanda Norra Infrastrukturförvaltare Den som förvaltar järnvägsinfrastruktur och driver anläggningar som hör till infrastrukturen. Internationell Persontrafik Persontrafik mellan olika stater inom EES samt Schweiz med tåg vars samtliga vagnar passerar minst en nationsgräns och vars främsta syfte är 6 (31)

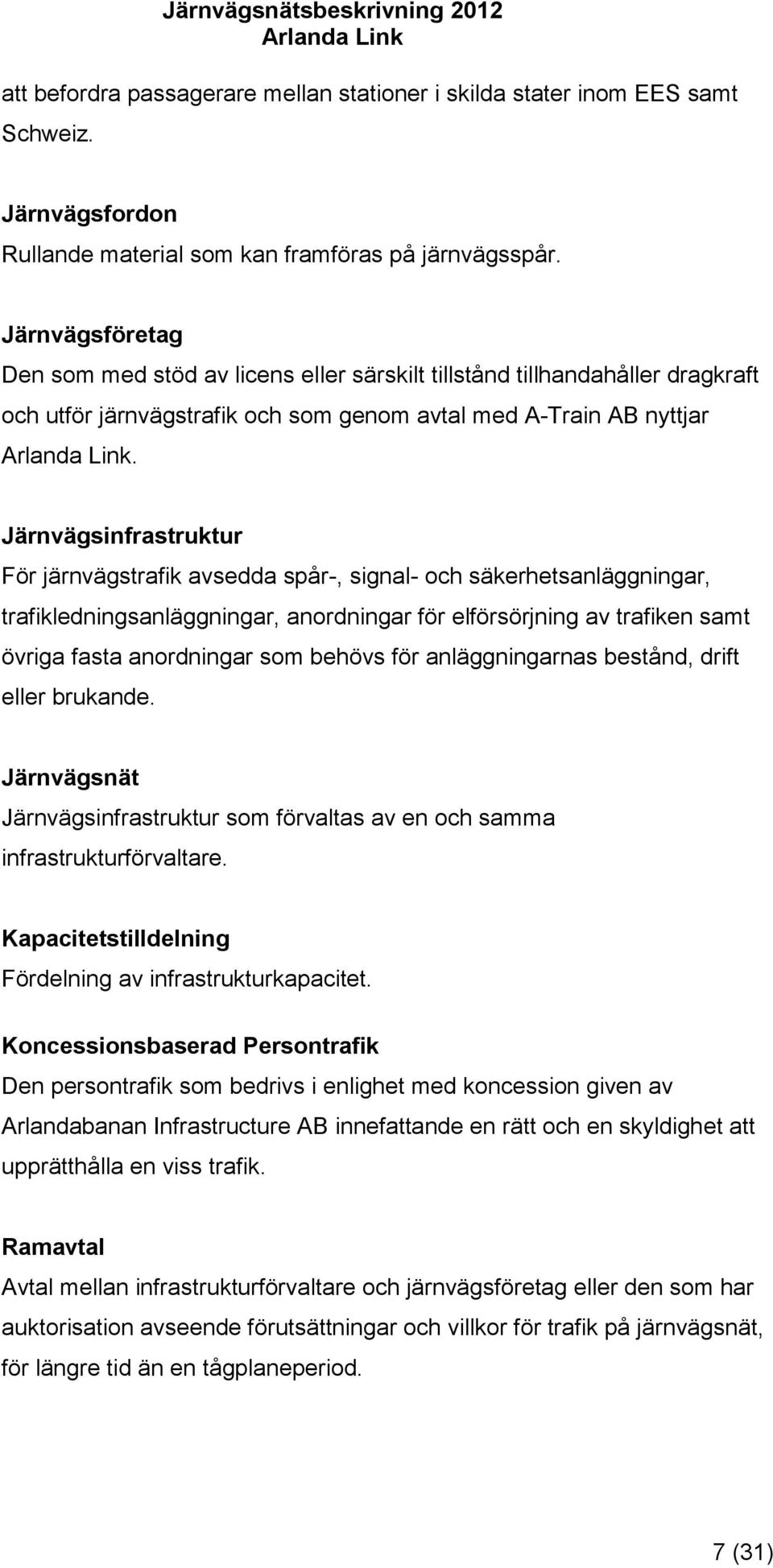

7 att befordra passagerare mellan stationer i skilda stater inom EES samt Schweiz. Järnvägsfordon Rullande material som kan framföras på järnvägsspår. Järnvägsföretag Den som med stöd av licens eller särskilt tillstånd tillhandahåller dragkraft och utför järnvägstrafik och som genom avtal med A-Train AB nyttjar. Järnvägsinfrastruktur För järnvägstrafik avsedda spår-, signal- och säkerhetsanläggningar, trafikledningsanläggningar, anordningar för elförsörjning av trafiken samt övriga fasta anordningar som behövs för anläggningarnas bestånd, drift eller brukande. Järnvägsnät Järnvägsinfrastruktur som förvaltas av en och samma infrastrukturförvaltare. Kapacitetstilldelning Fördelning av infrastrukturkapacitet. Koncessionsbaserad Persontrafik Den persontrafik som bedrivs i enlighet med koncession given av Arlandabanan Infrastructure AB innefattande en rätt och en skyldighet att upprätthålla en viss trafik. Ramavtal Avtal mellan infrastrukturförvaltare och järnvägsföretag eller den som har auktorisation avseende förutsättningar och villkor för trafik på järnvägsnät, för längre tid än en tågplaneperiod. 7 (31)

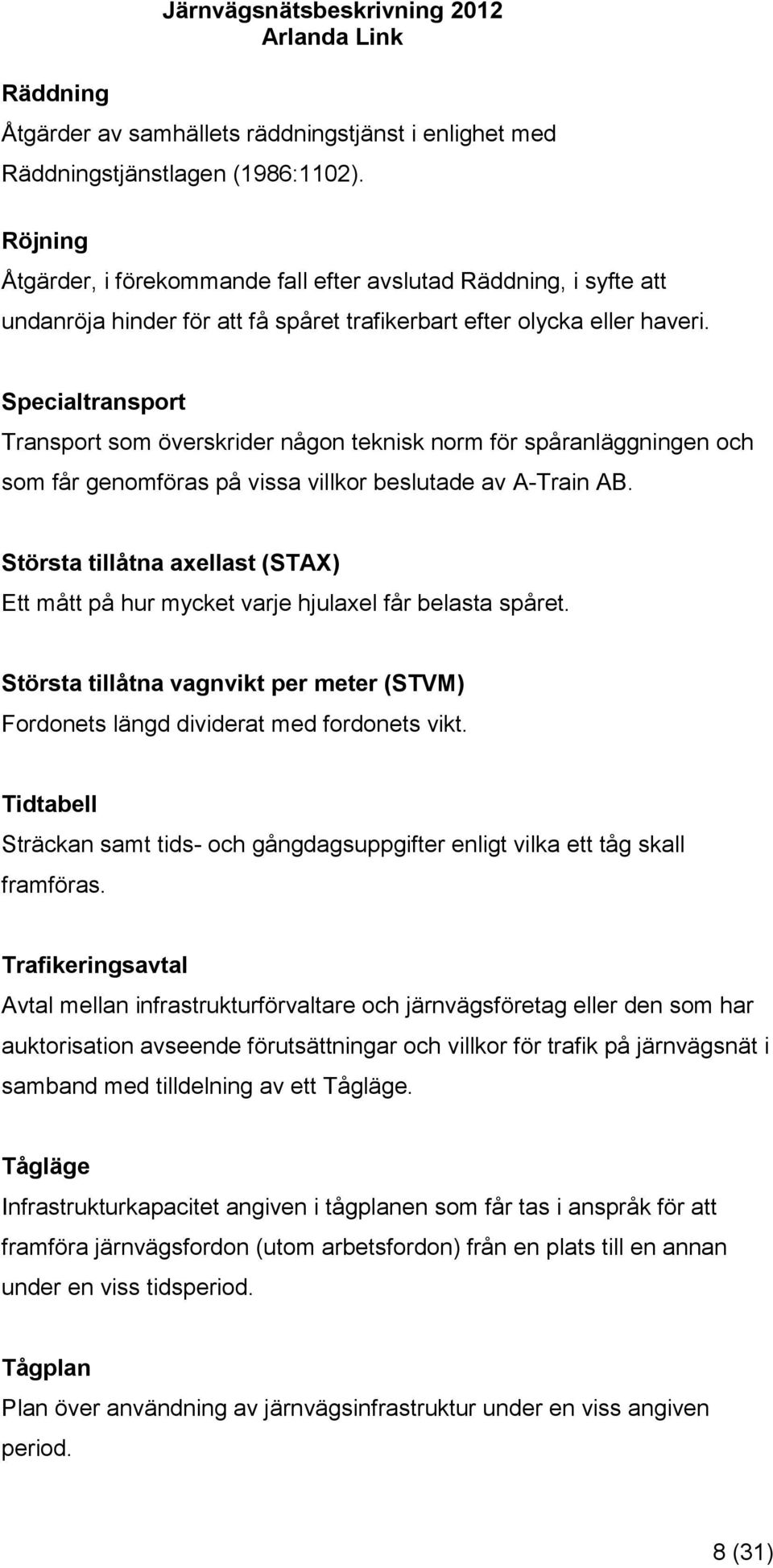

8 Räddning Järnvägsnätsbeskrivning 2012 Åtgärder av samhällets räddningstjänst i enlighet med Räddningstjänstlagen (1986:1102). Röjning Åtgärder, i förekommande fall efter avslutad Räddning, i syfte att undanröja hinder för att få spåret trafikerbart efter olycka eller haveri. Specialtransport Transport som överskrider någon teknisk norm för spåranläggningen och som får genomföras på vissa villkor beslutade av A-Train AB. Största tillåtna axellast (STAX) Ett mått på hur mycket varje hjulaxel får belasta spåret. Största tillåtna vagnvikt per meter (STVM) Fordonets längd dividerat med fordonets vikt. Tidtabell Sträckan samt tids- och gångdagsuppgifter enligt vilka ett tåg skall framföras. Trafikeringsavtal Avtal mellan infrastrukturförvaltare och järnvägsföretag eller den som har auktorisation avseende förutsättningar och villkor för trafik på järnvägsnät i samband med tilldelning av ett Tågläge. Tågläge Infrastrukturkapacitet angiven i tågplanen som får tas i anspråk för att framföra järnvägsfordon (utom arbetsfordon) från en plats till en annan under en viss tidsperiod. Tågplan Plan över användning av järnvägsinfrastruktur under en viss angiven period. 8 (31)

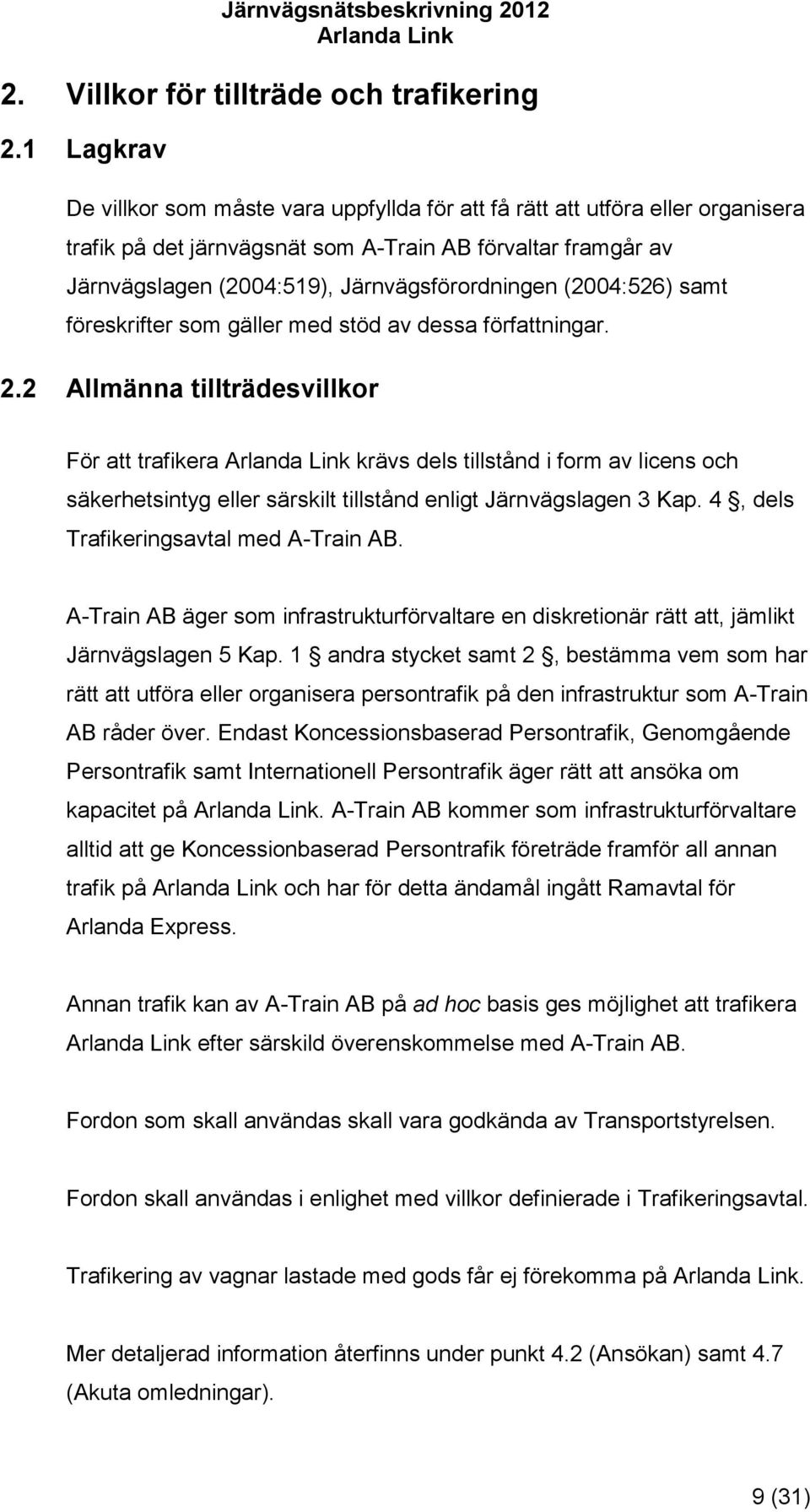

9 2. Villkor för tillträde och trafikering 2.1 Lagkrav De villkor som måste vara uppfyllda för att få rätt att utföra eller organisera trafik på det järnvägsnät som A-Train AB förvaltar framgår av Järnvägslagen (2004:519), Järnvägsförordningen (2004:526) samt föreskrifter som gäller med stöd av dessa författningar. 2.2 Allmänna tillträdesvillkor För att trafikera krävs dels tillstånd i form av licens och säkerhetsintyg eller särskilt tillstånd enligt Järnvägslagen 3 Kap. 4, dels Trafikeringsavtal med A-Train AB. A-Train AB äger som infrastrukturförvaltare en diskretionär rätt att, jämlikt Järnvägslagen 5 Kap. 1 andra stycket samt 2, bestämma vem som har rätt att utföra eller organisera persontrafik på den infrastruktur som A-Train AB råder över. Endast Koncessionsbaserad Persontrafik, Genomgående Persontrafik samt Internationell Persontrafik äger rätt att ansöka om kapacitet på. A-Train AB kommer som infrastrukturförvaltare alltid att ge Koncessionbaserad Persontrafik företräde framför all annan trafik på och har för detta ändamål ingått Ramavtal för Arlanda Express. Annan trafik kan av A-Train AB på ad hoc basis ges möjlighet att trafikera efter särskild överenskommelse med A-Train AB. Fordon som skall användas skall vara godkända av Transportstyrelsen. Fordon skall användas i enlighet med villkor definierade i Trafikeringsavtal. Trafikering av vagnar lastade med gods får ej förekomma på. Mer detaljerad information återfinns under punkt 4.2 (Ansökan) samt 4.7 (Akuta omledningar). 9 (31)

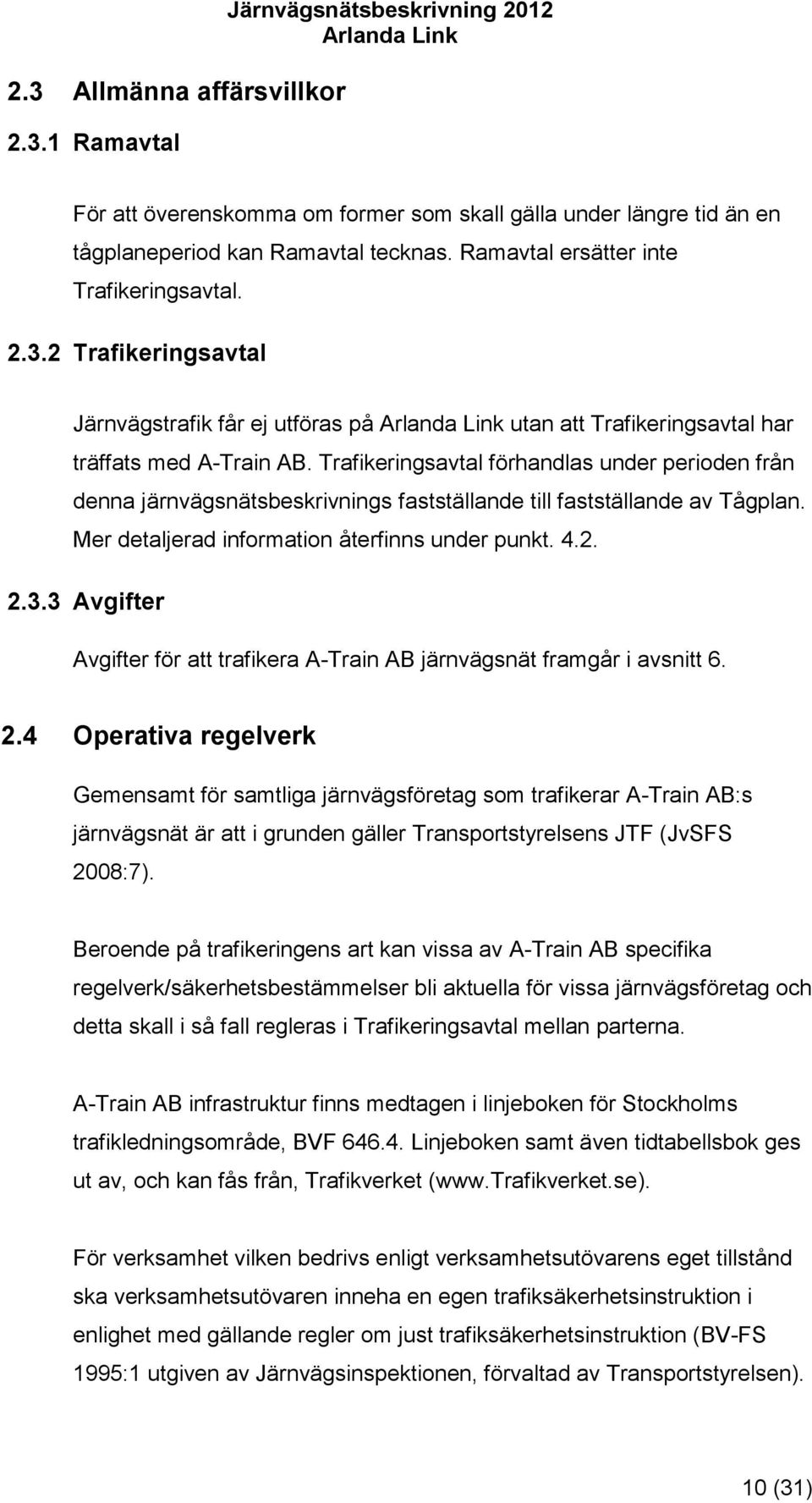

10 2.3 Allmänna affärsvillkor Ramavtal Järnvägsnätsbeskrivning 2012 För att överenskomma om former som skall gälla under längre tid än en tågplaneperiod kan Ramavtal tecknas. Ramavtal ersätter inte Trafikeringsavtal Trafikeringsavtal Järnvägstrafik får ej utföras på utan att Trafikeringsavtal har träffats med A-Train AB. Trafikeringsavtal förhandlas under perioden från denna järnvägsnätsbeskrivnings fastställande till fastställande av Tågplan. Mer detaljerad information återfinns under punkt Avgifter Avgifter för att trafikera A-Train AB järnvägsnät framgår i avsnitt Operativa regelverk Gemensamt för samtliga järnvägsföretag som trafikerar A-Train AB:s järnvägsnät är att i grunden gäller Transportstyrelsens JTF (JvSFS 2008:7). Beroende på trafikeringens art kan vissa av A-Train AB specifika regelverk/säkerhetsbestämmelser bli aktuella för vissa järnvägsföretag och detta skall i så fall regleras i Trafikeringsavtal mellan parterna. A-Train AB infrastruktur finns medtagen i linjeboken för Stockholms trafikledningsområde, BVF Linjeboken samt även tidtabellsbok ges ut av, och kan fås från, Trafikverket ( För verksamhet vilken bedrivs enligt verksamhetsutövarens eget tillstånd ska verksamhetsutövaren inneha en egen trafiksäkerhetsinstruktion i enlighet med gällande regler om just trafiksäkerhetsinstruktion (BV-FS 1995:1 utgiven av Järnvägsinspektionen, förvaltad av Transportstyrelsen). 10 (31)

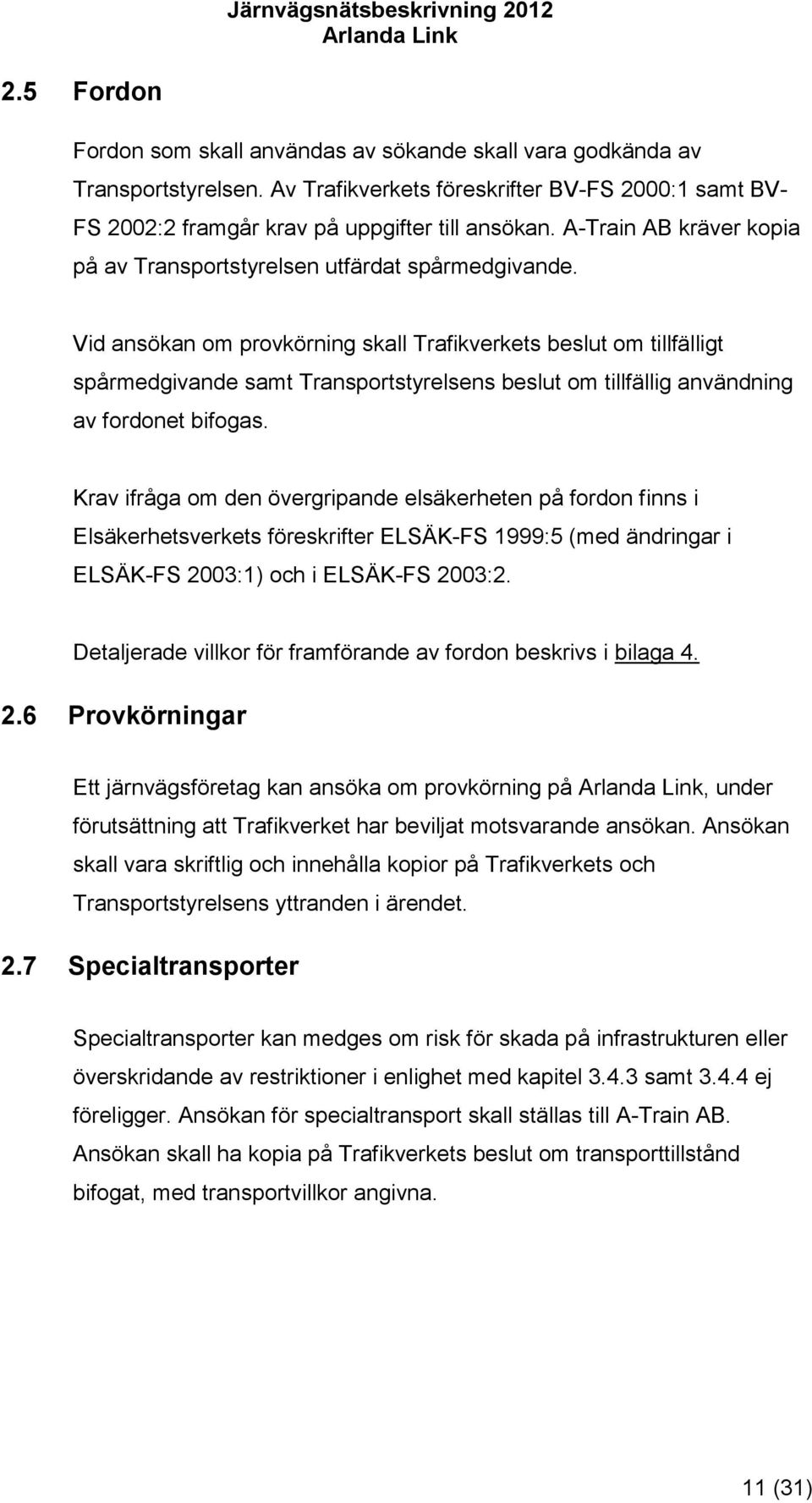

11 2.5 Fordon Fordon som skall användas av sökande skall vara godkända av Transportstyrelsen. Av Trafikverkets föreskrifter BV-FS 2000:1 samt BV- FS 2002:2 framgår krav på uppgifter till ansökan. A-Train AB kräver kopia på av Transportstyrelsen utfärdat spårmedgivande. Vid ansökan om provkörning skall Trafikverkets beslut om tillfälligt spårmedgivande samt Transportstyrelsens beslut om tillfällig användning av fordonet bifogas. Krav ifråga om den övergripande elsäkerheten på fordon finns i Elsäkerhetsverkets föreskrifter ELSÄK-FS 1999:5 (med ändringar i ELSÄK-FS 2003:1) och i ELSÄK-FS 2003:2. Detaljerade villkor för framförande av fordon beskrivs i bilaga Provkörningar Ett järnvägsföretag kan ansöka om provkörning på, under förutsättning att Trafikverket har beviljat motsvarande ansökan. Ansökan skall vara skriftlig och innehålla kopior på Trafikverkets och Transportstyrelsens yttranden i ärendet. 2.7 Specialtransporter Specialtransporter kan medges om risk för skada på infrastrukturen eller överskridande av restriktioner i enlighet med kapitel samt ej föreligger. Ansökan för specialtransport skall ställas till A-Train AB. Ansökan skall ha kopia på Trafikverkets beslut om transporttillstånd bifogat, med transportvillkor angivna. 11 (31)

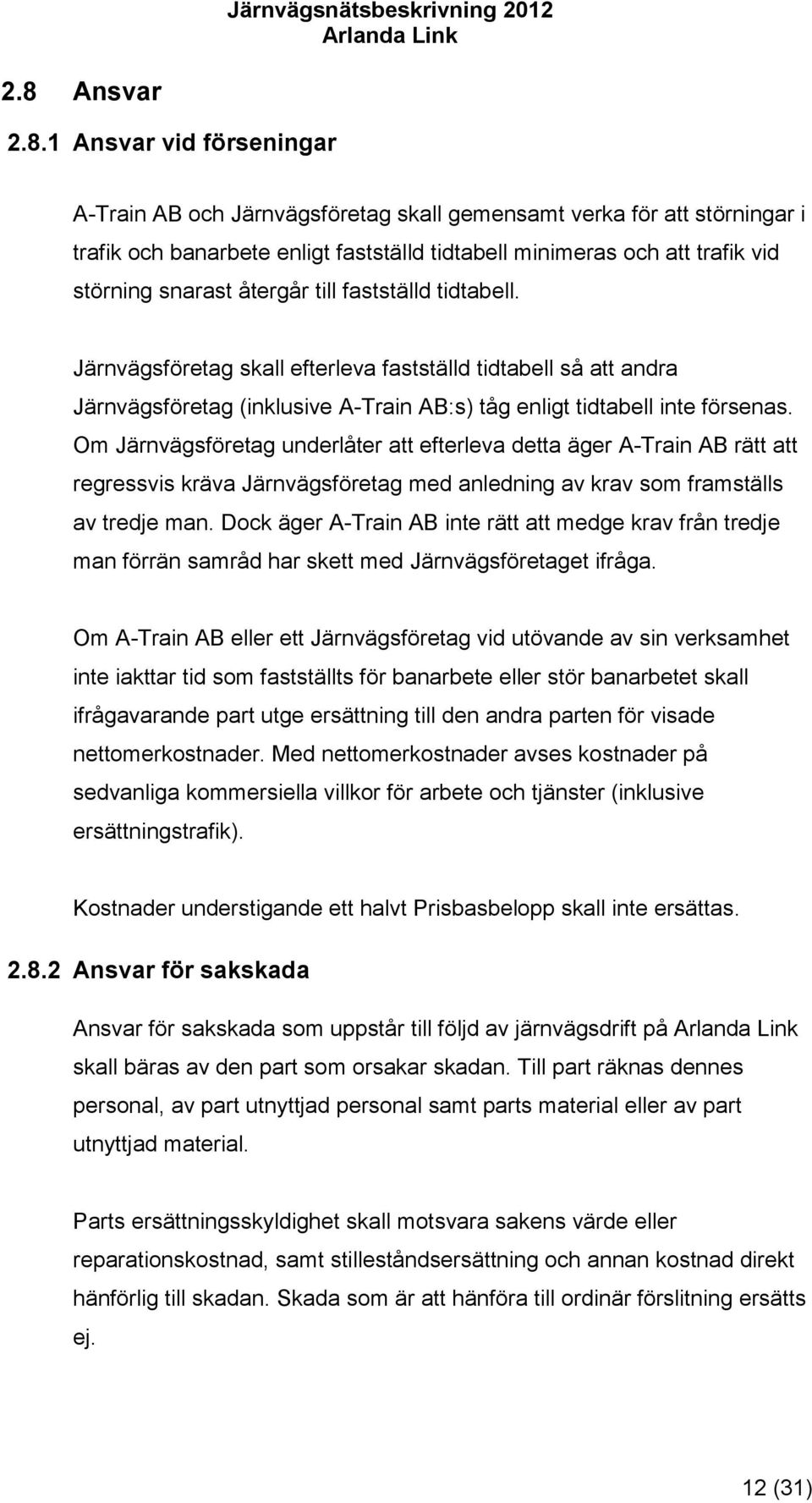

12 2.8 Ansvar Ansvar vid förseningar A-Train AB och Järnvägsföretag skall gemensamt verka för att störningar i trafik och banarbete enligt fastställd tidtabell minimeras och att trafik vid störning snarast återgår till fastställd tidtabell. Järnvägsföretag skall efterleva fastställd tidtabell så att andra Järnvägsföretag (inklusive A-Train AB:s) tåg enligt tidtabell inte försenas. Om Järnvägsföretag underlåter att efterleva detta äger A-Train AB rätt att regressvis kräva Järnvägsföretag med anledning av krav som framställs av tredje man. Dock äger A-Train AB inte rätt att medge krav från tredje man förrän samråd har skett med Järnvägsföretaget ifråga. Om A-Train AB eller ett Järnvägsföretag vid utövande av sin verksamhet inte iakttar tid som fastställts för banarbete eller stör banarbetet skall ifrågavarande part utge ersättning till den andra parten för visade nettomerkostnader. Med nettomerkostnader avses kostnader på sedvanliga kommersiella villkor för arbete och tjänster (inklusive ersättningstrafik). Kostnader understigande ett halvt Prisbasbelopp skall inte ersättas Ansvar för sakskada Ansvar för sakskada som uppstår till följd av järnvägsdrift på skall bäras av den part som orsakar skadan. Till part räknas dennes personal, av part utnyttjad personal samt parts material eller av part utnyttjad material. Parts ersättningsskyldighet skall motsvara sakens värde eller reparationskostnad, samt stilleståndsersättning och annan kostnad direkt hänförlig till skadan. Skada som är att hänföra till ordinär förslitning ersätts ej. 12 (31)

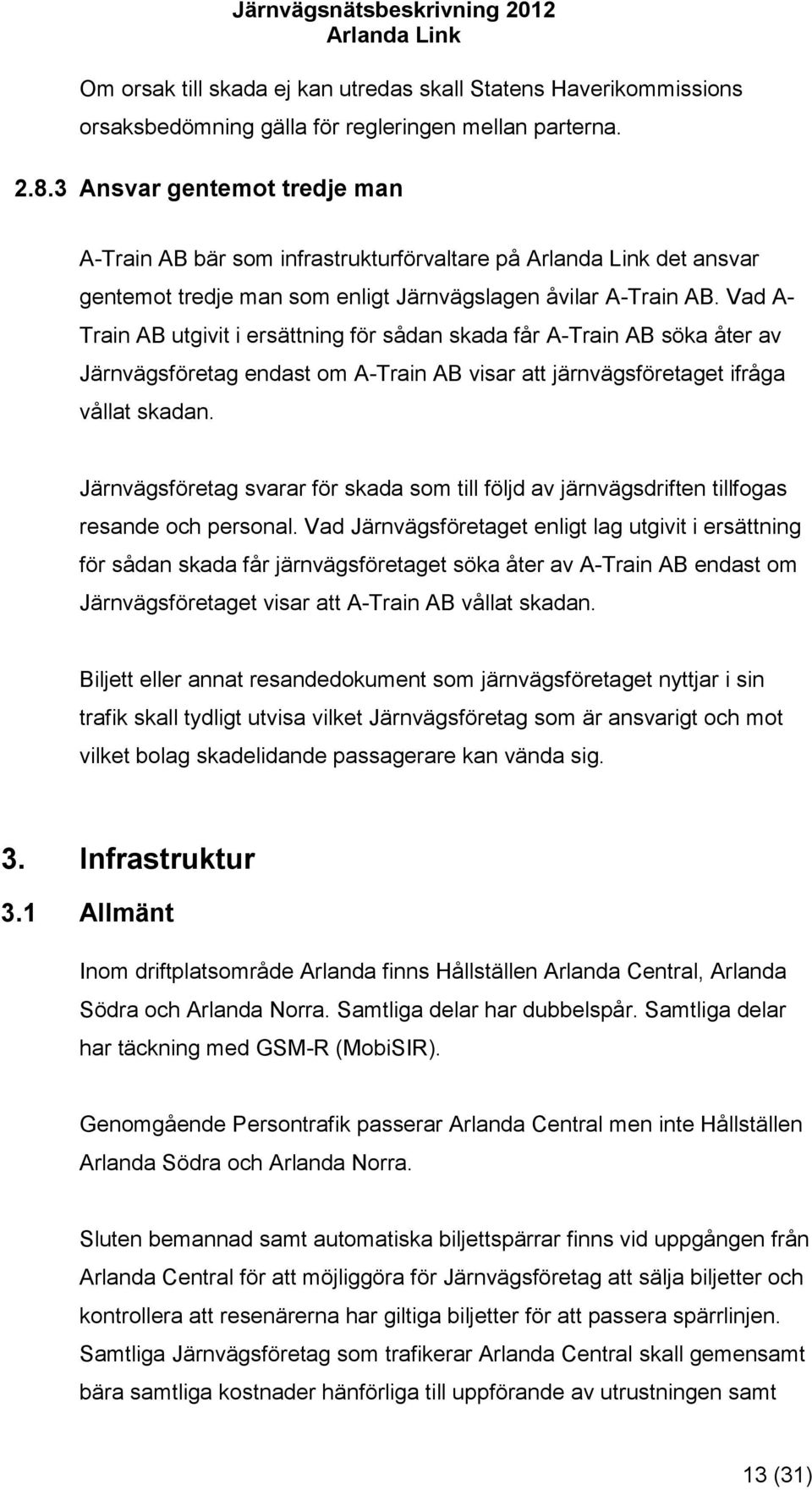

13 Om orsak till skada ej kan utredas skall Statens Haverikommissions orsaksbedömning gälla för regleringen mellan parterna Ansvar gentemot tredje man A-Train AB bär som infrastrukturförvaltare på det ansvar gentemot tredje man som enligt Järnvägslagen åvilar A-Train AB. Vad A- Train AB utgivit i ersättning för sådan skada får A-Train AB söka åter av Järnvägsföretag endast om A-Train AB visar att järnvägsföretaget ifråga vållat skadan. Järnvägsföretag svarar för skada som till följd av järnvägsdriften tillfogas resande och personal. Vad Järnvägsföretaget enligt lag utgivit i ersättning för sådan skada får järnvägsföretaget söka åter av A-Train AB endast om Järnvägsföretaget visar att A-Train AB vållat skadan. Biljett eller annat resandedokument som järnvägsföretaget nyttjar i sin trafik skall tydligt utvisa vilket Järnvägsföretag som är ansvarigt och mot vilket bolag skadelidande passagerare kan vända sig. 3. Infrastruktur 3.1 Allmänt Inom driftplatsområde Arlanda finns Hållställen Arlanda Central, Arlanda Södra och Arlanda Norra. Samtliga delar har dubbelspår. Samtliga delar har täckning med GSM-R (MobiSIR). Genomgående Persontrafik passerar Arlanda Central men inte Hållställen Arlanda Södra och Arlanda Norra. Sluten bemannad samt automatiska biljettspärrar finns vid uppgången från Arlanda Central för att möjliggöra för Järnvägsföretag att sälja biljetter och kontrollera att resenärerna har giltiga biljetter för att passera spärrlinjen. Samtliga Järnvägsföretag som trafikerar Arlanda Central skall gemensamt bära samtliga kostnader hänförliga till uppförande av utrustningen samt 13 (31)

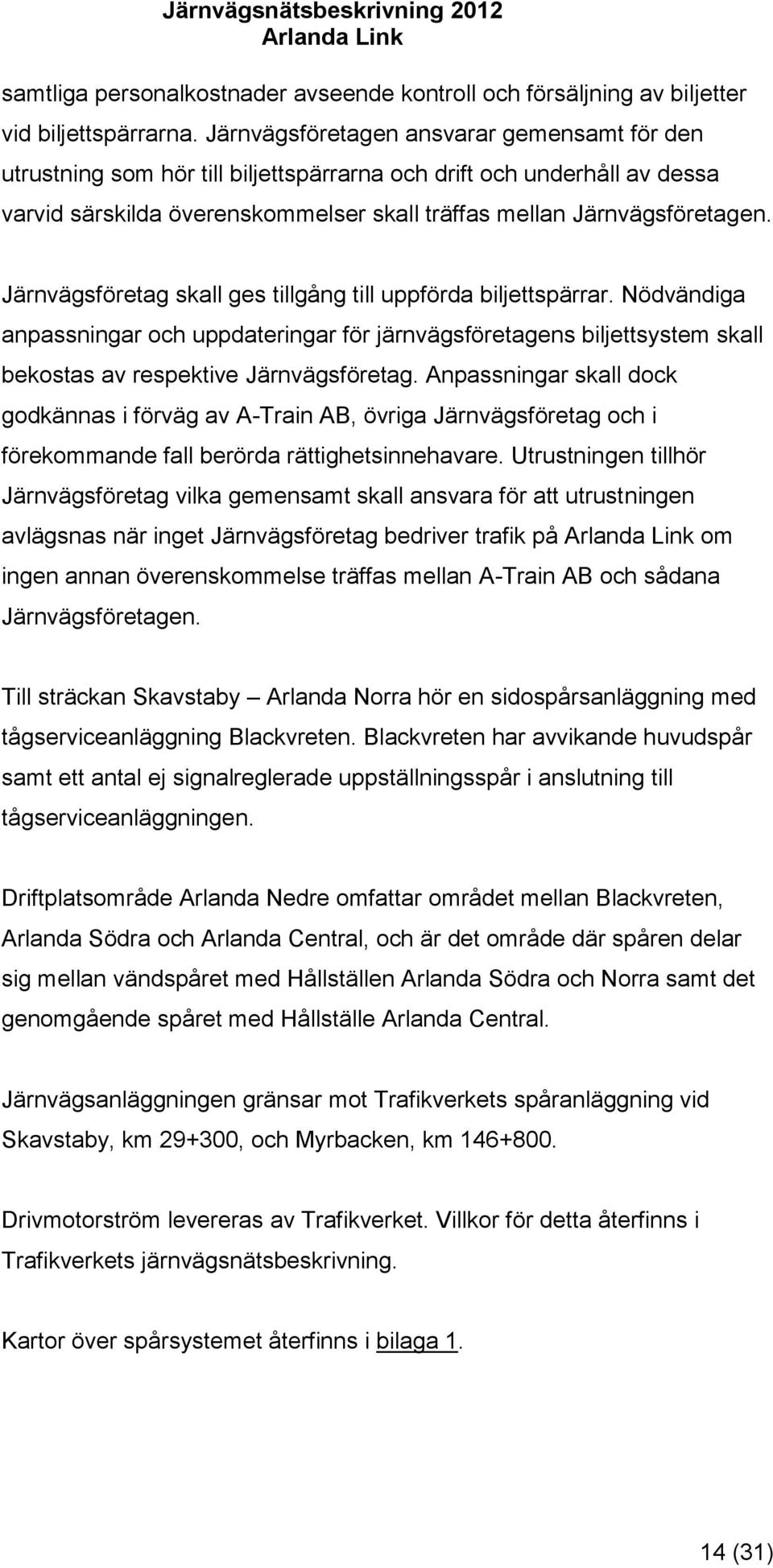

14 samtliga personalkostnader avseende kontroll och försäljning av biljetter vid biljettspärrarna. Järnvägsföretagen ansvarar gemensamt för den utrustning som hör till biljettspärrarna och drift och underhåll av dessa varvid särskilda överenskommelser skall träffas mellan Järnvägsföretagen. Järnvägsföretag skall ges tillgång till uppförda biljettspärrar. Nödvändiga anpassningar och uppdateringar för järnvägsföretagens biljettsystem skall bekostas av respektive Järnvägsföretag. Anpassningar skall dock godkännas i förväg av A-Train AB, övriga Järnvägsföretag och i förekommande fall berörda rättighetsinnehavare. Utrustningen tillhör Järnvägsföretag vilka gemensamt skall ansvara för att utrustningen avlägsnas när inget Järnvägsföretag bedriver trafik på om ingen annan överenskommelse träffas mellan A-Train AB och sådana Järnvägsföretagen. Till sträckan Skavstaby Arlanda Norra hör en sidospårsanläggning med tågserviceanläggning Blackvreten. Blackvreten har avvikande huvudspår samt ett antal ej signalreglerade uppställningsspår i anslutning till tågserviceanläggningen. Driftplatsområde Arlanda Nedre omfattar området mellan Blackvreten, Arlanda Södra och Arlanda Central, och är det område där spåren delar sig mellan vändspåret med Hållställen Arlanda Södra och Norra samt det genomgående spåret med Hållställe Arlanda Central. Järnvägsanläggningen gränsar mot Trafikverkets spåranläggning vid Skavstaby, km , och Myrbacken, km Drivmotorström levereras av Trafikverket. Villkor för detta återfinns i Trafikverkets järnvägsnätsbeskrivning. Kartor över spårsystemet återfinns i bilaga (31)

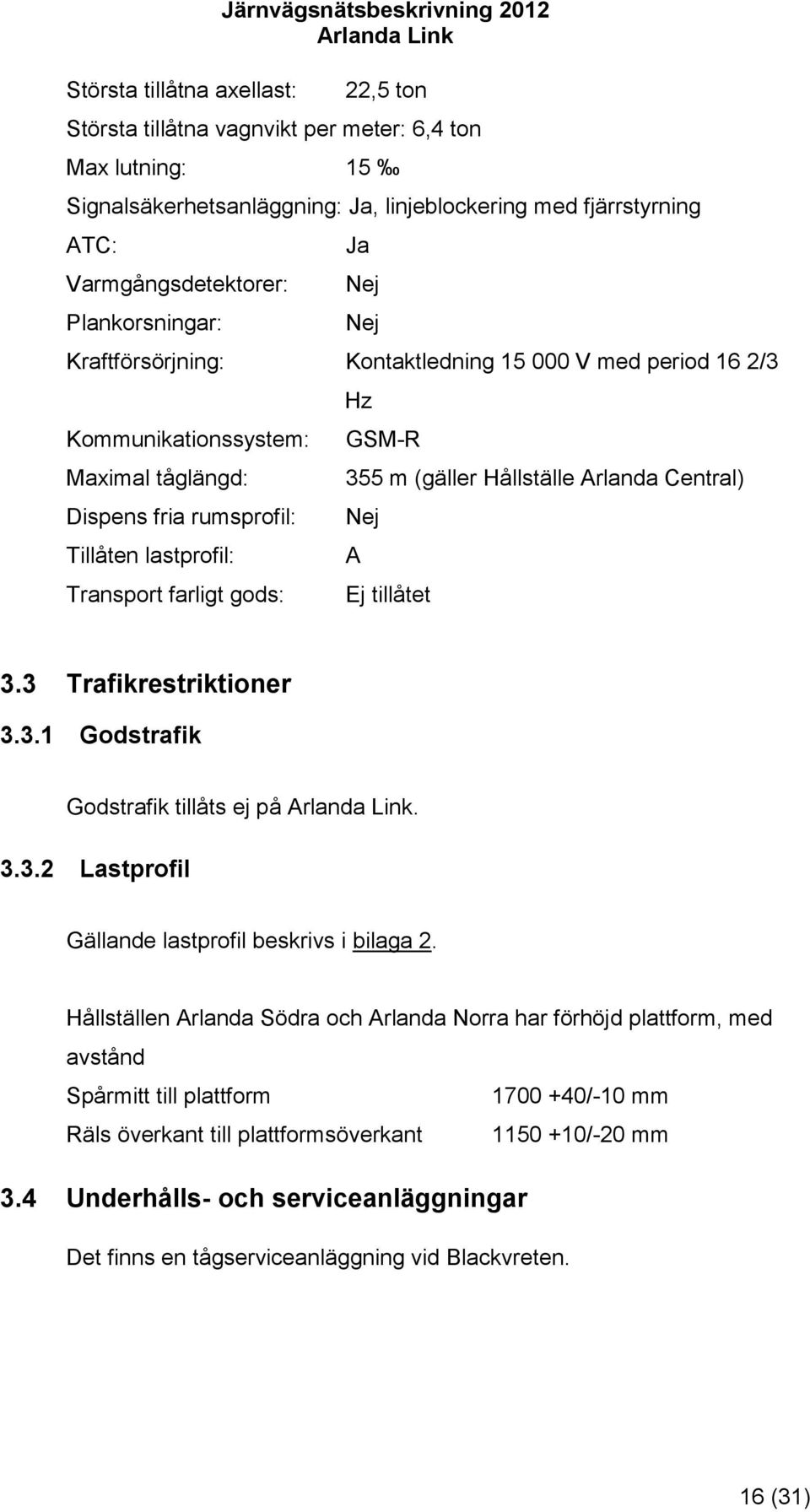

15 3.2 Tekniska data Skavstaby Arlanda Norra Spårvidd: mm Spår: UIC 60 samt BV 50 Slipers: Största tillåtna hastighet: Spårlängd: Antal växlar: 30 Antal tunnlar: 1 Öppningsbara broar: Största tillåtna axellast: Betong med befästning Fast Clip samt trä med befästning Heyback 200 km/h, i tunnelsystemet 100 km/h. 22,8 km Nej 22,5 ton Största tillåtna vagnvikt per meter: 6,4 ton Max lutning: 20 Signalsäkerhetsanläggning: Ja, linjeblockering med fjärrstyrning ATC: Varmgångsdetektorer: Plankorsningar: Ja Nej Nej Kraftförsörjning: Kontaktledning V med period 16 2/3 Kommunikationssystem: Maximal tåglängd: Dispens fria rumsprofil: Tillåten lastprofil: Transport farligt gods: Hz GSM-R 155 m (gäller Hållställe Arlanda Norra) Nej A Ej tillåtet Arlanda Central Myrbacken Spårvidd: mm Spår: UIC 60 Slipers: Största tillåtna hastighet: Spårlängd: Antal växlar: 10 Antal tunnlar: 1 Öppningsbara broar: Betong med befästning Fast Clip 200 km/h, i tunnelsystemet 100 km/h. 15,15 km Nej 15 (31)

16 Största tillåtna axellast: Järnvägsnätsbeskrivning ,5 ton Största tillåtna vagnvikt per meter: 6,4 ton Max lutning: 15 Signalsäkerhetsanläggning: Ja, linjeblockering med fjärrstyrning ATC: Varmgångsdetektorer: Plankorsningar: Ja Nej Nej Kraftförsörjning: Kontaktledning V med period 16 2/3 Kommunikationssystem: Maximal tåglängd: Dispens fria rumsprofil: Tillåten lastprofil: Transport farligt gods: Hz GSM-R 355 m (gäller Hållställe Arlanda Central) Nej A Ej tillåtet 3.3 Trafikrestriktioner Godstrafik Godstrafik tillåts ej på Lastprofil Gällande lastprofil beskrivs i bilaga 2. Hållställen Arlanda Södra och Arlanda Norra har förhöjd plattform, med avstånd Spårmitt till plattform /-10 mm Räls överkant till plattformsöverkant /-20 mm 3.4 Underhålls- och serviceanläggningar Det finns en tågserviceanläggning vid Blackvreten. 16 (31)

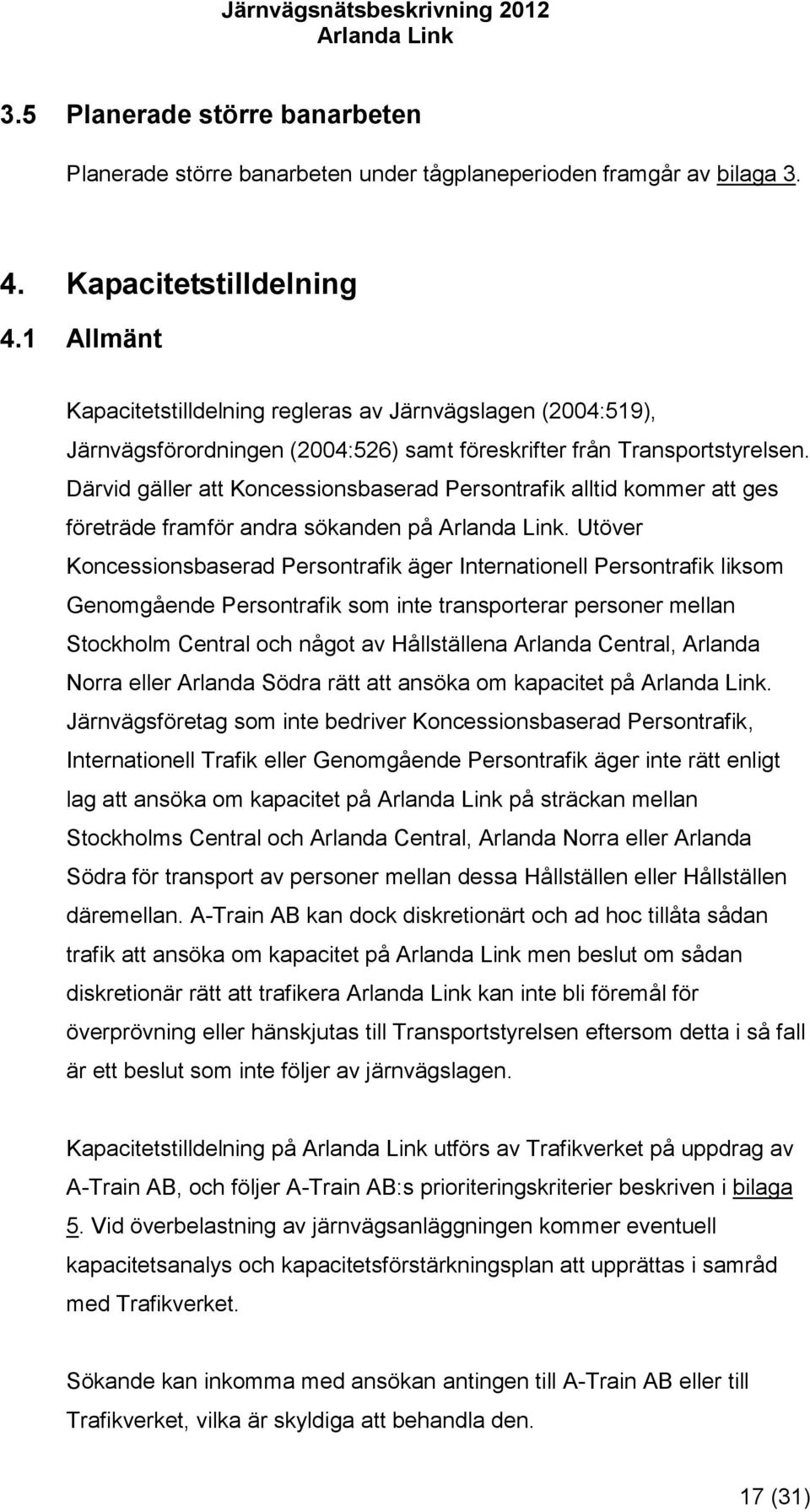

17 3.5 Planerade större banarbeten Planerade större banarbeten under tågplaneperioden framgår av bilaga Kapacitetstilldelning 4.1 Allmänt Kapacitetstilldelning regleras av Järnvägslagen (2004:519), Järnvägsförordningen (2004:526) samt föreskrifter från Transportstyrelsen. Därvid gäller att Koncessionsbaserad Persontrafik alltid kommer att ges företräde framför andra sökanden på. Utöver Koncessionsbaserad Persontrafik äger Internationell Persontrafik liksom Genomgående Persontrafik som inte transporterar personer mellan Stockholm Central och något av Hållställena Arlanda Central, Arlanda Norra eller Arlanda Södra rätt att ansöka om kapacitet på. Järnvägsföretag som inte bedriver Koncessionsbaserad Persontrafik, Internationell Trafik eller Genomgående Persontrafik äger inte rätt enligt lag att ansöka om kapacitet på på sträckan mellan Stockholms Central och Arlanda Central, Arlanda Norra eller Arlanda Södra för transport av personer mellan dessa Hållställen eller Hållställen däremellan. A-Train AB kan dock diskretionärt och ad hoc tillåta sådan trafik att ansöka om kapacitet på men beslut om sådan diskretionär rätt att trafikera kan inte bli föremål för överprövning eller hänskjutas till Transportstyrelsen eftersom detta i så fall är ett beslut som inte följer av järnvägslagen. Kapacitetstilldelning på utförs av Trafikverket på uppdrag av A-Train AB, och följer A-Train AB:s prioriteringskriterier beskriven i bilaga 5. Vid överbelastning av järnvägsanläggningen kommer eventuell kapacitetsanalys och kapacitetsförstärkningsplan att upprättas i samråd med Trafikverket. Sökande kan inkomma med ansökan antingen till A-Train AB eller till Trafikverket, vilka är skyldiga att behandla den. 17 (31)

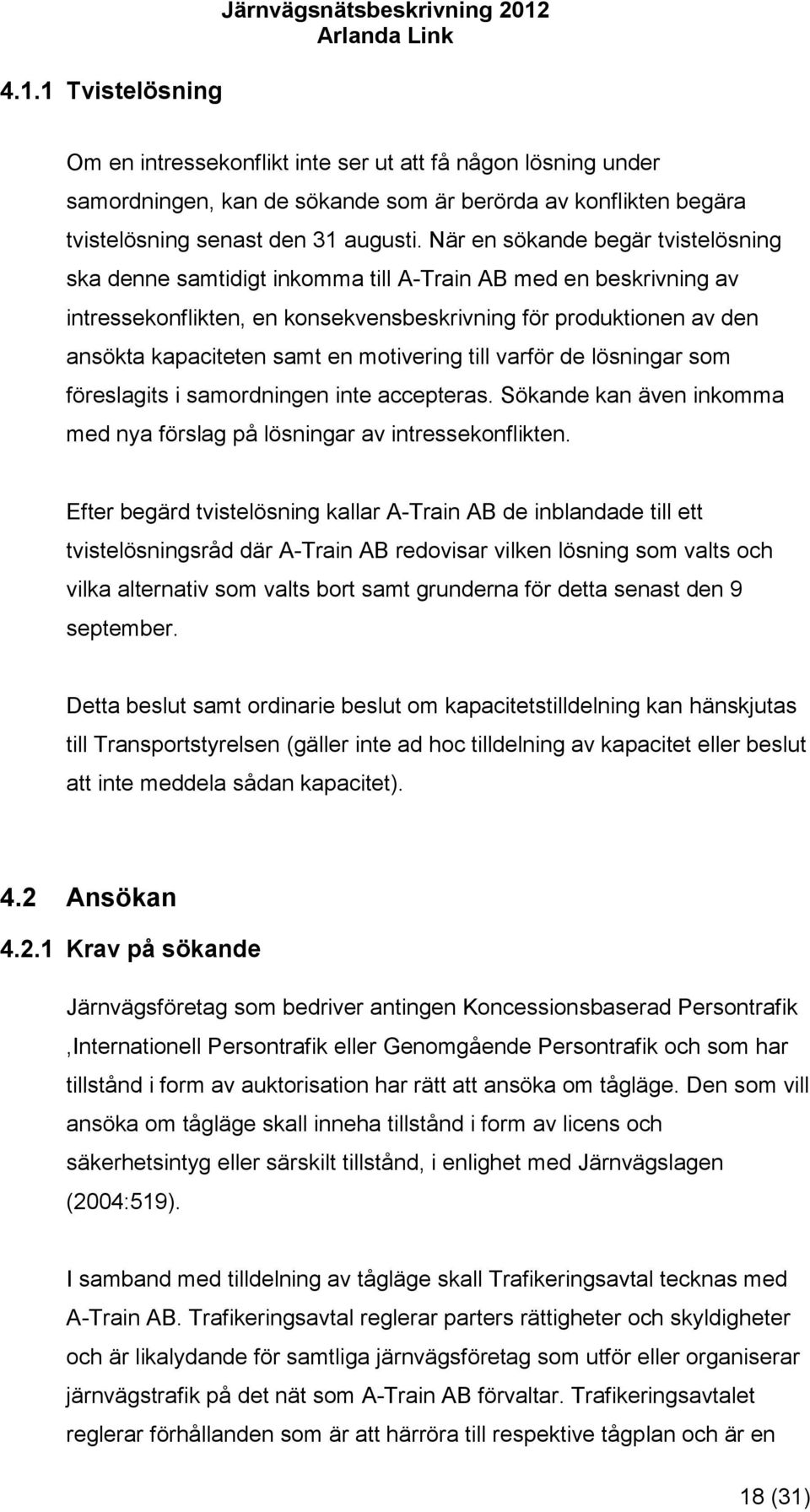

18 4.1.1 Tvistelösning Järnvägsnätsbeskrivning 2012 Om en intressekonflikt inte ser ut att få någon lösning under samordningen, kan de sökande som är berörda av konflikten begära tvistelösning senast den 31 augusti. När en sökande begär tvistelösning ska denne samtidigt inkomma till A-Train AB med en beskrivning av intressekonflikten, en konsekvensbeskrivning för produktionen av den ansökta kapaciteten samt en motivering till varför de lösningar som föreslagits i samordningen inte accepteras. Sökande kan även inkomma med nya förslag på lösningar av intressekonflikten. Efter begärd tvistelösning kallar A-Train AB de inblandade till ett tvistelösningsråd där A-Train AB redovisar vilken lösning som valts och vilka alternativ som valts bort samt grunderna för detta senast den 9 september. Detta beslut samt ordinarie beslut om kapacitetstilldelning kan hänskjutas till Transportstyrelsen (gäller inte ad hoc tilldelning av kapacitet eller beslut att inte meddela sådan kapacitet). 4.2 Ansökan Krav på sökande Järnvägsföretag som bedriver antingen Koncessionsbaserad Persontrafik,Internationell Persontrafik eller Genomgående Persontrafik och som har tillstånd i form av auktorisation har rätt att ansöka om tågläge. Den som vill ansöka om tågläge skall inneha tillstånd i form av licens och säkerhetsintyg eller särskilt tillstånd, i enlighet med Järnvägslagen (2004:519). I samband med tilldelning av tågläge skall Trafikeringsavtal tecknas med A-Train AB. Trafikeringsavtal reglerar parters rättigheter och skyldigheter och är likalydande för samtliga järnvägsföretag som utför eller organiserar järnvägstrafik på det nät som A-Train AB förvaltar. Trafikeringsavtalet reglerar förhållanden som är att härröra till respektive tågplan och är en 18 (31)

19 bekräftelse på tilldelat tågläge. Ansökan om Trafikeringsavtal görs genom kontakt med A-Train AB, från tiden då gällande Järnvägsnätsbeskrivning är fastställd fram till att aktuell tågplan är fastställd. För trafik som avser längre tid än en tågplaneperiod kan Ramavtal ingås. Ramavtal kan ingås mellan A-Train AB och Järnvägsföretag eller den som har rätt att organisera, men inte utföra, järnvägstrafik. Trafikeringsavtal och Ramavtal kompletterar då varandra. Järnvägsföretag skall ha en säkerhetsordning med sådana säkerhetsbestämmelser som behövs utöver Järnvägslagen (2004:519) och de föreskrifter som är utfärdade med stöd av lagen. Det närmare innehållet i säkerhetsordningen regleras av tillämpningsföreskrifterna BV-FS 1995:3 och BV-FS 2000:2. A-Train AB ställer krav på Järnvägsföretag angående underlag för insatskort. Dessa uppgifter lämnas till Trafikverket Ansökan inför fastställande av tågplan Tåglägen tilldelas för en tågplaneperiod i taget. Sökande är, inom ramen för denna Järnvägsnätsbeskrivning och särskilt punkt 2.2, fria att ansöka om den kapacitet de önskar. Ansökan om tågläge ställs direkt till A-Train AB Anläggning eller till Trafikverket Ansökan efter fastställande av tågplan Så kallad Ad Hoc-ansökan ställs direkt till A-Train AB och behandlas enligt punkt (31)

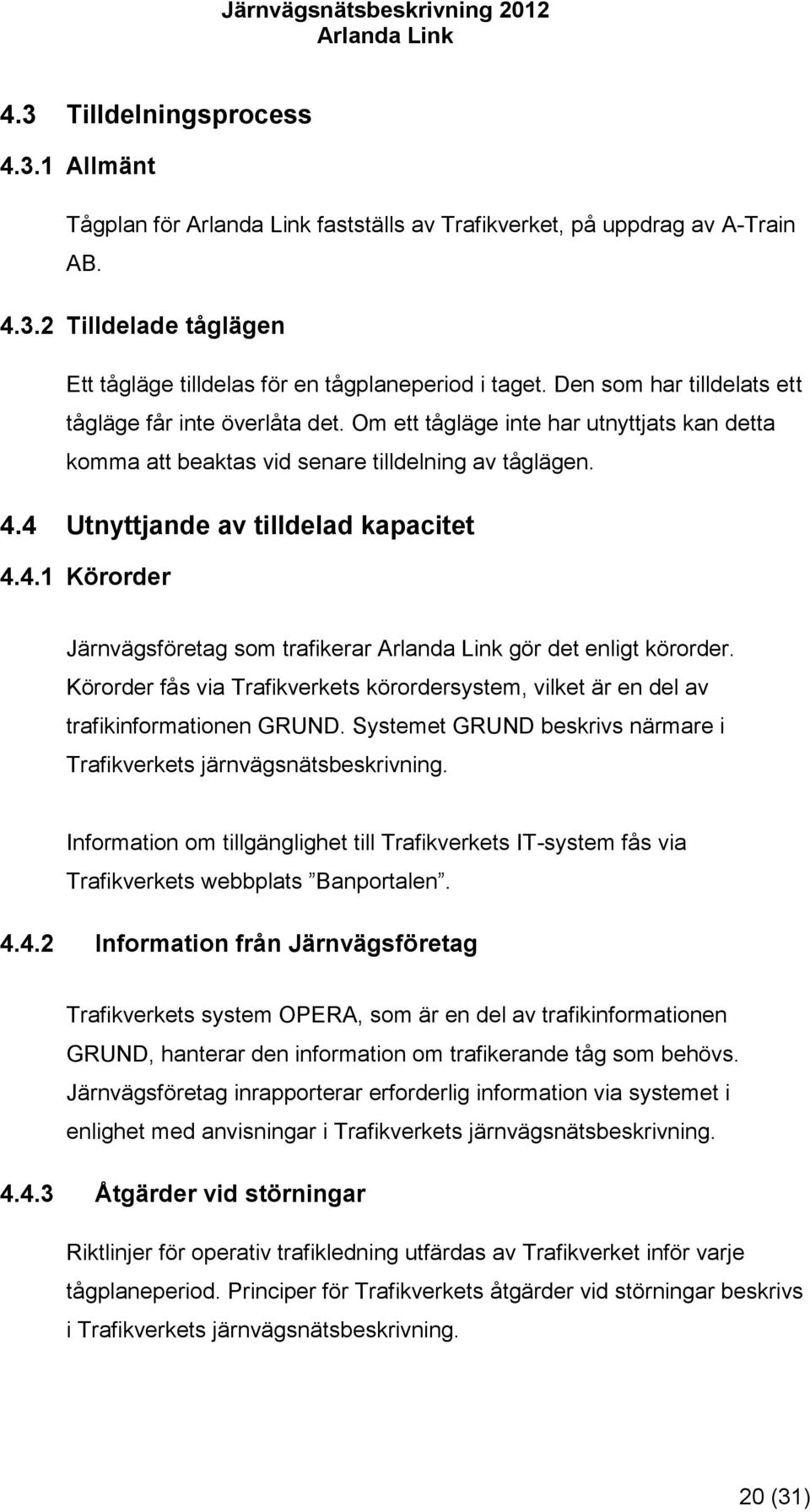

20 4.3 Tilldelningsprocess Allmänt Tågplan för fastställs av Trafikverket, på uppdrag av A-Train AB Tilldelade tåglägen Ett tågläge tilldelas för en tågplaneperiod i taget. Den som har tilldelats ett tågläge får inte överlåta det. Om ett tågläge inte har utnyttjats kan detta komma att beaktas vid senare tilldelning av tåglägen. 4.4 Utnyttjande av tilldelad kapacitet Körorder Järnvägsföretag som trafikerar gör det enligt körorder. Körorder fås via Trafikverkets körordersystem, vilket är en del av trafikinformationen GRUND. Systemet GRUND beskrivs närmare i Trafikverkets järnvägsnätsbeskrivning. Information om tillgänglighet till Trafikverkets IT-system fås via Trafikverkets webbplats Banportalen Information från Järnvägsföretag Trafikverkets system OPERA, som är en del av trafikinformationen GRUND, hanterar den information om trafikerande tåg som behövs. Järnvägsföretag inrapporterar erforderlig information via systemet i enlighet med anvisningar i Trafikverkets järnvägsnätsbeskrivning Åtgärder vid störningar Riktlinjer för operativ trafikledning utfärdas av Trafikverket inför varje tågplaneperiod. Principer för Trafikverkets åtgärder vid störningar beskrivs i Trafikverkets järnvägsnätsbeskrivning. 20 (31)

21 4.5 Reservkapacitet Reservkapacitet för gäller varje dygn klockan Denna tid är främst avsedd för planerat underhåll av anläggningen. 4.6 Räddning, Röjning och Bärgning A-Train AB har som infrastrukturförvaltare ansvar för Röjning på Arlanda Link. Järnvägsföretag är skyldiga att, på begäran från A-Train AB, ställa fordon och förarpersonal till förfogande för transport av eget fordon till anvisad plats. Vid fordonshaveri äger Järnvägsföretag rätt att själv ombesörja röjning av eget fordon, efter godkännande av A-Train AB. Järnvägsföretag ansvarar för Bärgning av eget fordon. Om Bärgning inte sker inom rimlig tid äger A-Train AB rätt att själv ombesörja Bärgning, på järnvägsföretagets bekostnad. Järnvägsföretag skall svara för samtliga kostnader hänförliga till Räddning, Röjning och Bärgning om Järnvägsföretag är ansvarig för den händelse som föranlett åtgärden. Då Trafikverket trafikleder, sker hantering av olyckor och olyckstillbud i enlighet med Trafikverkets regler, med undantag för ovanstående. Dessa beskrivs i Trafikverkets järnvägsnätsbeskrivning. 4.7 Akuta omledningar Trafikverket äger rätt att vid akuta störningar omleda trafik via Arlanda Link. Om trafik som omleds sker med järnvägsföretag utan gällande Trafikeringsavtal med A-Train AB, skall Trafikverket tillse att villkor i A- Train AB Järnvägsnätsbeskrivning uppfylls. Särskilt viktiga är punkterna 2.8 (Ansvar), 3.3 (Trafikrestriktioner) samt Bilaga 4 (Framförande av fordon på ). 21 (31)

22 Vagnar lastade med gods, provkörningar och specialtransporter får ej omledas. 5 Tjänster 5.1 Allmänt A-Train AB tillhandahåller tjänster enligt nedanstående, i egen regi eller genom avtal med Trafikverket. Utnyttjande av tjänster regleras i de Ramavtal och Trafikeringsavtal som järnvägsföretag tecknar med A-Train AB. Närmare beskrivning återfinns i punkterna 2 och Tågföringsrelaterade tjänster A-Train AB tillhandahåller följande tjänster vid tilldelning av tågläge: Hantering av ansökningar om infrastrukturkapacitet Rätt att utnyttja den kapacitet som beviljas Användning av växlar och övergångsspår i tågspår Trafikledning inklusive signalsystem, trafikövervakning, tågklarering samt överföring och tillhandahållande av information om tågrörelser All övrig information som kan vara nödvändig för att utföra eller driva den järnvägstrafik för vilken kapacitet har tilldelats. 5.3 Bantillträdestjänster Vid tilldelning av tågläge A-Train AB tillhandahåller följande tjänster vid tilldelning av tågläge: Elförsörjning för drivmotorström till tåg där det finns tillgång till sådan. El för tågdrift på A-Train AB järnvägsnät levereras av Trafikverket. Formerna för detta regleras i det trafikeringsavtal som järnvägsföretag tecknar med Trafikverket, då det inte är möjligt att trafikera enbart. För information om elleverans hänvisas till Trafikverkets järnvägsnätsbeskrivning. Hållställe Arlanda Central, med plattform för resandeutbyte samt anslutning till Arlandas Sky City 22 (31)

23 Hållställe Arlanda Södra med plattform för resandeutbyte samt anslutning till Arlandas Terminal 2, 3 och 4 Hållställe Arlanda Norra med plattform för resandeutbyte samt anslutning till Arlandas Terminal Extra tjänster Tillträde till telekommunikationsnät GSM-R, i enlighet med operatörens (Trafikverkets) villkor. 6 Avgifter 6.1 Spåravgift Avgiftsstrukturen och avgiftsnivåer för nyttjande av under 2012 är under framtagande och kommer att uppdateras senare. 6.2 Särskild avgift Utöver spåravgifter skall stationsavgift för Hållställen Arlanda Södra, Arlanda Norra och Arlanda Central erläggas. Stationsavgiften beräknas på Hållställenas fasta kostnader, i enlighet med Järnvägslagen 7 Kap. 4, samt de långsiktiga kostnader som är förenade med infrastrukturen och som A-Train AB bär för projektet Arlandabanan, i enlighet med Järnvägslagen 7 Kap. 5. Stationsavgiftens storlek baseras på de totala kostnaderna enligt ovan delat med prognostiserat antal på- eller avstigande passagerare, och fastställs vid tecknande av ram- eller trafikeringsavtal. A-Train AB äger rätt att diskretionärt reducera stationsavgiften i syfte att främja järnvägstrafiken på infrastrukturen. 23 (31)

24 Eventuella rabatter på stationsavgiften, kopplade till avvikelser från den avtalade prognosen, fastställs i Ramavtal. 6.3 Kvalitetsavgifter System för kvalitetsavgifter är under framtagande och kommer att införas från T Förändring av avgift Förändring av avgift sker efter direkt samråd med de parter med vilka A- Train AB har ingått Trafikeringsavtal. 6.5 Debitering Debitering av avgift sker månadsvis efter fakturering, eventuellt via självfakturering, baserat på av järnvägsföretag lämnade uppgifter. 6.6 Drivmotorström Avgifter för förbrukad drivmotorström till tåg tas ut av och betalas till Trafikverket, vilka levererar ström till, i enlighet med Trafikverkets järnvägsnätsbeskrivning. 6.7 GSM-R Avgifter för GSM-R betalas till Trafikverket, och beskrivs i Trafikverkets järnvägsnätsbeskrivning. 24 (31)

25 7 Bilagor Följande bilagor kompletterar denna järnvägsnätsbeskrivning: Bilaga 1a, Karta över spårsystemet Bilaga 1b, Schematisk karta över del av spårsystemet Bilaga 2, Gällande lastprofil Bilaga 3, Planerade större banarbeten Bilaga 4, Framförande av fordon på Bilaga 5, Prioriteringskriterier 25 (31)

26 Bilaga 1a, Karta över spårsystemet Översikt 26 (31)

27 Bilaga 1b, Schematisk karta över del av spårsystemet 1. Blackvreten, med tågserviceanläggning 2. Hållställen Arlanda 27 (31)

28 Bilaga 2, Gällande lastprofil 28 (31)

29 Bilaga 3, Planerade större banarbeten Spårfräsning av kommer att genomföras ett antal nätter under tiderna kl Trafiken på påverkas ej av detta arbete. 29 (31)

30 Bilaga 4, Framförande av fordon på 1. Nätkommuterande likströmslok Lok litt Rc får framföras multipelkopplade i resandetåg på, för koppellok gäller samma villkor som för multipellok. Vid multipelkoppling (eller koppellok) ska normalt inte högre pådrag än körläge 6 användas. Drift med tre verksamma Rc-lok är inte tillåten. 2. Nätkommuterande motorvagnar Motorvagnståg litt X1, X10, X12 och X14 får framföras på med upp till fyra enheter. 3. Asynkronfordon Asynkronfordon får framföras på med återmatande elbroms, även vid multipeldrift. 4. Övriga elfordon Elfordon vilka enligt tågplanen normalt inte framförs på får framföras från fall till fall efter tillstånd från anläggningschef för A-Train AB. 5. Förbud mot trafikering med motorvagnssätt i X50-serien Hållställen Arlanda Södra och Arlanda Norra får ej trafikeras med motorvagnsätt i X50-serien (Regina Crusaris). Stoppunkt för sådana fordon är gränsen mellan Arlanda nedre och Arlanda Södra, utmärkt med skyltar Stopp för X50-serien. 6. Dieseldrift Tidtabellslagda resandetåg med dieseldrift får inte trafikera. 30 (31)

31 Bilaga 5, Prioriteringskriterier Följande prioriteringskriterier gäller på. 1. Koncessionsbaserad Persontrafik; 2. Det tåg som medför flest antal resenärer till Arlanda Central; 3. Internationell persontrafik 31 (31)
