2 El & Multimediacentraler Innehållsförteckning Innehållsförteckning SIDA El-/ Multimediacentral Infälld Bred/Hög 13 & 18 modulers 4 Utvändig Bred/Hög 13 & 18 modulers 5 Infälld 13 modulers 6 - Minimedia - Elcentral - Mediacentral Infälld 18 modulers 7 - Minimedia - Elcentral - Mediacentral Utvändig 13 &18 modulers 8 - Minimedia - Elcentral - Mediacentral - Minimedia Bred Infälld 20 & 25 modulers 9 - Kombinationscentral Infälld & Utvändig 13 & 18 modulers 10 - INOX IF El & Mediacentral - INOX UP El & Mediacentral El-/ Multimediacentral Bred Infälld Bred MMB Infälld Bred MMB4-13R 12 Infälld Bred MMB Utvändig Bred MM-B97U Utvändig Bred MM-B97U

3 El & Multimediacentraler Innehållsförteckning Innehållsförteckning SIDA El-/ Multimediacentral Hög Infälld Hög MM-H Infälld Hög MM-H Utvändig Hög MM-H97U Utvändig Hög MM-H97U Mediacentral MM-MC MM-MC Minielcentral MM-EC MM-EC Minimedia MM-MM MM-MM MM-MMB 26 Kombinationscentral KC-2x25 27 KC-3x25 28 INOX El- & Mediacentral INOX 13 & 18 modulers 29 3

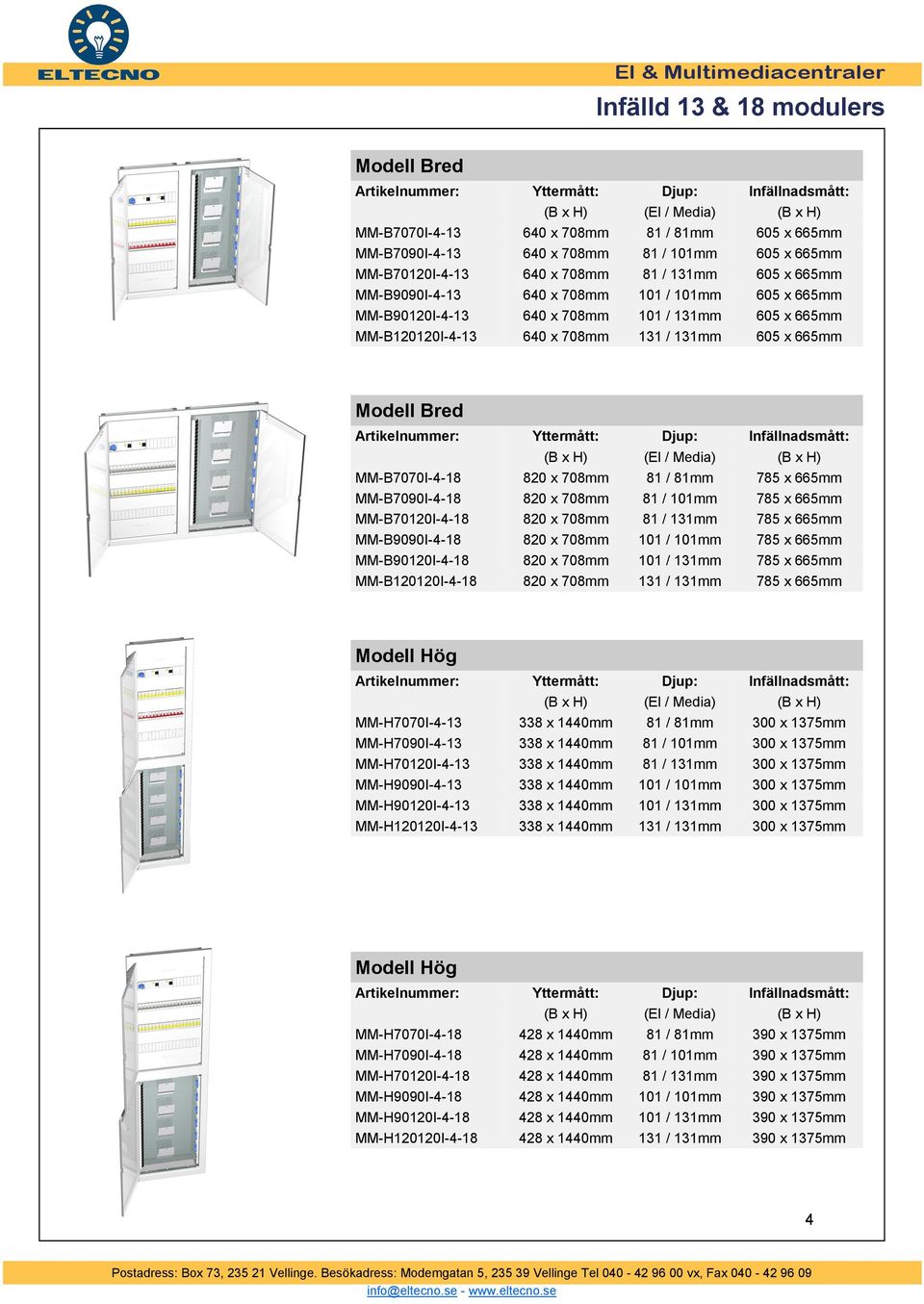

4 El & Multimediacentraler Infälld 13 & 18 modulers Modell Bred (B x H) (El / Media) (B x H) MM-B7070I x 708mm 81 / 81mm 605 x 665mm MM-B7090I x 708mm 81 / 101mm 605 x 665mm MM-B70120I x 708mm 81 / 131mm 605 x 665mm MM-B9090I x 708mm 101 / 101mm 605 x 665mm MM-B90120I x 708mm 101 / 131mm 605 x 665mm MM-B120120I x 708mm 131 / 131mm 605 x 665mm Modell Bred (B x H) (El / Media) (B x H) MM-B7070I x 708mm 81 / 81mm 785 x 665mm MM-B7090I x 708mm 81 / 101mm 785 x 665mm MM-B70120I x 708mm 81 / 131mm 785 x 665mm MM-B9090I x 708mm 101 / 101mm 785 x 665mm MM-B90120I x 708mm 101 / 131mm 785 x 665mm MM-B120120I x 708mm 131 / 131mm 785 x 665mm Modell Hög (B x H) (El / Media) (B x H) MM-H7070I x 1440mm 81 / 81mm 300 x 1375mm MM-H7090I x 1440mm 81 / 101mm 300 x 1375mm MM-H70120I x 1440mm 81 / 131mm 300 x 1375mm MM-H9090I x 1440mm 101 / 101mm 300 x 1375mm MM-H90120I x 1440mm 101 / 131mm 300 x 1375mm MM-H120120I x 1440mm 131 / 131mm 300 x 1375mm Modell Hög (B x H) (El / Media) (B x H) MM-H7070I x 1440mm 81 / 81mm 390 x 1375mm MM-H7090I x 1440mm 81 / 101mm 390 x 1375mm MM-H70120I x 1440mm 81 / 131mm 390 x 1375mm MM-H9090I x 1440mm 101 / 101mm 390 x 1375mm MM-H90120I x 1440mm 101 / 131mm 390 x 1375mm MM-H120120I x 1440mm 131 / 131mm 390 x 1375mm 4

5 El & Multimediacentraler Utvändig 13 & 18 modulers Modell Bred Artikelnummer: Yttermått: Djup: (B x H) MM-B97U x 708mm 97mm Modell Bred Artikelnummer: Yttermått: Djup: (B x H) MM-B97U x 708mm 97mm Modell Hög Artikelnummer: Yttermått: Djup: (B x H) MM-H97U x 1440mm 97mm Modell Hög Artikelnummer: Yttermått: Djup: (B x H) MM-H97U x 1440mm 97mm 5

6 El & Multimediacentraler Infälld 13 modulers Minimedia (B x H) (B x H) MM-MM70I x 728mm 81mm 300 x 665mm MM-MM90I x 728mm 101mm 300 x 665mm MM-MM120I x 728mm 131mm 300 x 665mm Elcentral (B x H) (B x H) MM-EC70I x 728mm 81mm 300 x 665mm MM-EC90I x 728mm 101mm 300 x 665mm MM-EC120I x 728mm 131mm 300 x 665mm Mediacentral (B x H) (B x H) MM-MC70I x 728mm 81mm 300 x 665mm MM-MC90I x 728mm 101mm 300 x 665mm MM-MC120I x 728mm 131mm 300 x 665mm 6

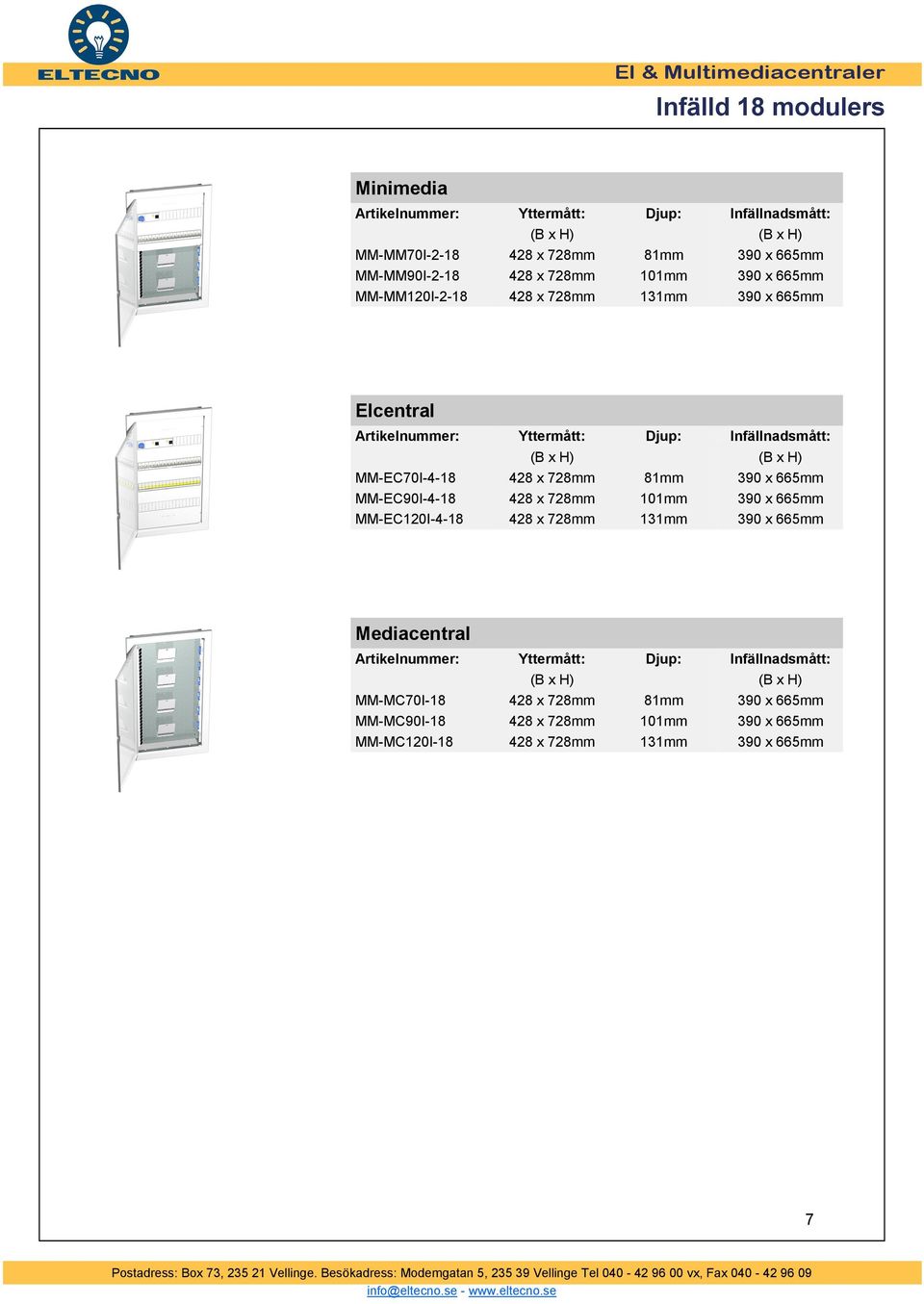

7 El & Multimediacentraler Infälld 18 modulers Minimedia (B x H) (B x H) MM-MM70I x 728mm 81mm 390 x 665mm MM-MM90I x 728mm 101mm 390 x 665mm MM-MM120I x 728mm 131mm 390 x 665mm Elcentral (B x H) (B x H) MM-EC70I x 728mm 81mm 390 x 665mm MM-EC90I x 728mm 101mm 390 x 665mm MM-EC120I x 728mm 131mm 390 x 665mm Mediacentral (B x H) (B x H) MM-MC70I x 728mm 81mm 390 x 665mm MM-MC90I x 728mm 101mm 390 x 665mm MM-MC120I x 728mm 131mm 390 x 665mm 7

8 El & Multimediacentraler Utvändig 13 & 18 modulers Minimedia Artikelnummer: Yttermått: Djup: (B x H) 13 moduler MM-MM97U x 728mm 97mm 18 moduler MM-MM97U x 728mm 97mm Elcentral Artikelnummer: Yttermått: Djup: (B x H) 13 moduler MM-EC97U x 728mm 97mm 18 moduler MM-EC97U x 728mm 97mm Mediacentral Artikelnummer: Yttermått: Djup: (B x H) 13 moduler MM-MC97U x 728mm 97mm 18 moduler MM-MC97U x 728mm 97mm Minimedia bred Artikelnummer: Yttermått: Djup: (B x H) 13 moduler MM-MMB97U x 350mm 97mm 8

9 El & Multimediacentraler Infälld 20 & 25 modulers Kombinationscentral (B x H) (B x H) KC x 950mm 95mm 405 x 905mm Kombinationscentral (B x H) (B x H) KC x 750mm 95mm 555 x 705mm Kombinationscentral (B x H) (B x H) KC x 1000mm 95mm 555 x 955mm 9

10 El & Multimediacentraler Infälld & Utvändig 13 & 18 modulers INOX IF El- & Mediacentral (B x H) (B x H) INOX IF x 235mm 120mm 250 x 225mm INOX IF x 360mm 120mm 250 x 350mm INOX IF x 485mm 120mm 250 x 455mm INOX IF x 610mm 120mm 250 x 580mm INOX IF4-13-MM 270 x 610mm 120mm 250 x 580mm INOX IF El- & Mediacentral (B x H) (B x H) INOX IF x 235mm 120mm 340 x 225mm INOX IF x 360mm 120mm 340 x 350mm INOX IF x 485mm 120mm 340 x 455mm INOX IF x 610mm 120mm 340 x 580mm INOX IF4-18-MM 360 x 610mm 120mm 340 x 580mm INOX UP El- & Mediacentral Artikelnummer: Yttermått: Djup: (B x H) INOX UP x 215mm 115mm INOX UP x 340mm 115mm INOX UP x 465mm 115mm INOX UP x 590mm 115mm INOX UP4-18-MM 250 x 590mm 115mm INOX UP El- & Mediacentral Artikelnummer: Yttermått: Djup: (B x H) INOX UP x 215mm 115mm INOX UP x 340mm 115mm INOX UP x 465mm 115mm INOX UP x 590mm 115mm INOX UP4-18-MM 340 x 590mm 115mm 10

11 Infälld El- / Multimediacentral Bred MM-B4-13 Artikelnummer: Mått: (B x H x D) Infällnadsmått B x H Färg: Material: Skyddsform: MM-B x 708 x mm 605 x 665mm 30kg RAL 9010 (vit) Plåt IPklass: IP30 Godkännande: SS EN El-/ Multimediacentral är en kapsling som ligger i tiden då data, tv och tele tar en allt större plats av installationsutrymmet. Kapslingen är utformad för att inrymma el-central i ena delen och plats för multimedia i den andra, delarna är avskilda med separata dörrar. Kapslingen har utvecklats i nära sam arbete med kunder, konsulter och leverantörer för att tillmötesgå så många synpunkter som möjligt. El- / Multimediacentralen är för infällt montage och lämpar sig för montage på djup från och med 70mm regel och djupare samt med regelavstånd 450mm alt. 600mm. Den är även anpassad för en gipsstorlek av både 9mm och 13mm. Elcentraldelen är för 4-normrader med 13 modulers bredd och med plats för PE-N utrustning både uppe och nere. Multimediadelen är utrustad med montageplåt med plats för apparater enl. Telias rekommendationer Bygga bostadsnät. Vänstra delen av utrymmet är utrustat med patchpanel med plats för totalt 23st RT/D modular kontakter samt två alternativa placer ingar av fördelare för Coaxen. Högra delen av multimediacentralen kan utrustas med en uttags panel bestående av 3st alt. 6st 230V eluttag. Montagedetaljer för modem m.m finns att tillgå. 11

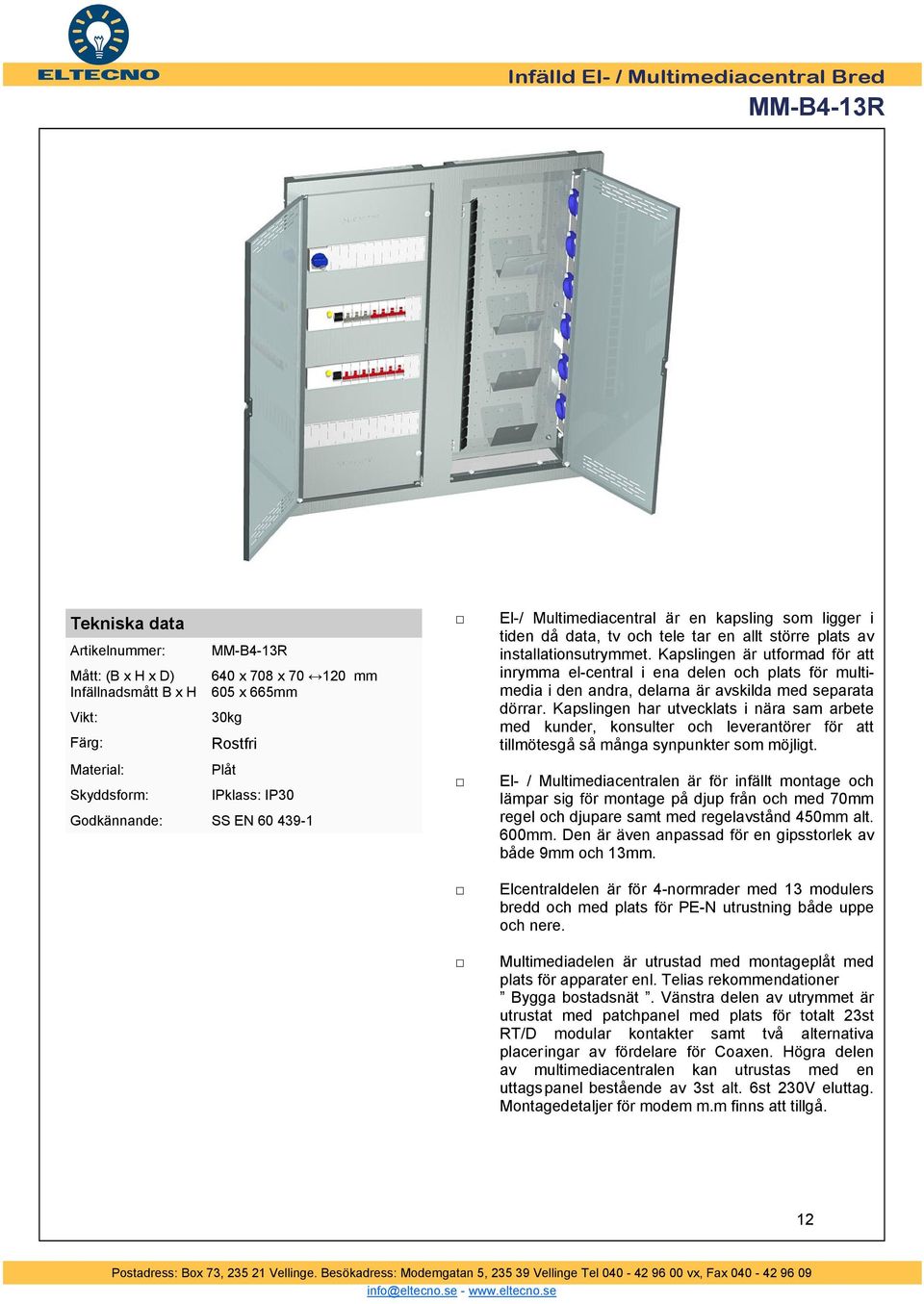

12 Infälld El- / Multimediacentral Bred MM-B4-13R Artikelnummer: Mått: (B x H x D) Infällnadsmått B x H Färg: Material: Skyddsform: MM-B4-13R 640 x 708 x mm 605 x 665mm 30kg Rostfri Plåt IPklass: IP30 Godkännande: SS EN El-/ Multimediacentral är en kapsling som ligger i tiden då data, tv och tele tar en allt större plats av installationsutrymmet. Kapslingen är utformad för att inrymma el-central i ena delen och plats för multimedia i den andra, delarna är avskilda med separata dörrar. Kapslingen har utvecklats i nära sam arbete med kunder, konsulter och leverantörer för att tillmötesgå så många synpunkter som möjligt. El- / Multimediacentralen är för infällt montage och lämpar sig för montage på djup från och med 70mm regel och djupare samt med regelavstånd 450mm alt. 600mm. Den är även anpassad för en gipsstorlek av både 9mm och 13mm. Elcentraldelen är för 4-normrader med 13 modulers bredd och med plats för PE-N utrustning både uppe och nere. Multimediadelen är utrustad med montageplåt med plats för apparater enl. Telias rekommendationer Bygga bostadsnät. Vänstra delen av utrymmet är utrustat med patchpanel med plats för totalt 23st RT/D modular kontakter samt två alternativa placer ingar av fördelare för Coaxen. Högra delen av multimediacentralen kan utrustas med en uttags panel bestående av 3st alt. 6st 230V eluttag. Montagedetaljer för modem m.m finns att tillgå. 12

13 Infälld El- / Multimediacentral Bred MM-B4-18 Artikelnummer: Mått: (B x H x D) Infällnadsmått B x H Färg: Material: Skyddsform: MM-B x 708 x mm 785 x 665mm 30kg RAL 9010 (vit) Plåt IPklass: IP30 Godkännande: SS EN El-/ Multimediacentral är en kapsling som ligger i tiden då data, tv och tele tar en allt större plats av installationsutrymmet. Kapslingen är utformad för att inrymma el-central i ena delen och plats för multimedia i den andra, delarna är avskilda med separata dörrar. Kapslingen har utvecklats i nära sam arbete med kunder, konsulter och leverantörer för att tillmötesgå så många synpunkter som möjligt. El- / Multimediacentralen är för infällt montage och lämpar sig för montage på djup från och med 70mm regel och djupare samt med regelavstånd 450mm alt. 600mm. Den är även anpassad för en gipsstorlek av både 9mm och 13mm. Elcentraldelen är för 4-normrader med 18 modulers bredd och med plats för PE-N utrustning både uppe och nere. Multimediadelen är utrustad med montageplåt med plats för apparater enl. Telias rekommendationer Bygga bostadsnät. Vänstra delen av utrymmet är utrustat med patchpanel med plats för totalt 23st RT/D modular kontakter samt två alternativa placer ingar av fördelare för Coaxen. Högra delen av multimediacentralen kan utrustas med en uttags panel bestående av 3st alt. 6st 230V eluttag. Montagedetaljer för modem m.m finns att tillgå. 13

14 Utvändig El- / Multimediacentral Bred MM-B97U413 Artikelnummer: MM-B97U413 Mått: (B x H x D) 640 x 708 x 97 mm 30kg Färg: RAL 9010 (vit) Material: Plåt Skyddsform: IPklass: IP30 Godkännande: SS EN El-/ Multimediacentral är en kapsling som ligger i tiden då data, tv och tele tar en allt större plats av installationsutrymmet. Kapslingen är utformad för att inrymma el-central i ena delen och plats för multimedia i den andra, delarna är avskilda med separata dörrar. Kapslingen har utvecklats i nära sam arbete med kunder, konsulter och leverantörer för att tillmötesgå så många synpunkter som möjligt. El- / Multimediacentralen är för utvändigt montage. Elcentraldelen är för 4-normrader med 13 modulers bredd och med plats för PE-N utrustning både uppe och nere. Multimediadelen är utrustad med montageplåt med plats för apparater enl. Telias rekommendationer Bygga bostadsnät. Vänstra delen av utrymmet är utrustat med patchpanel med plats för totalt 23st RT/D modular kontakter samt två alternativa placer ingar av fördelare för Coaxen. Högra delen av multimediacentralen kan utrustas med en uttags panel bestående av 3st alt. 6st 230V eluttag. Montagedetaljer för modem m.m finns att tillgå. 14

15 Utvändig El- / Multimediacentral Bred MM-B97U418 Artikelnummer: MM-B97U413 Mått: (B x H x D) 820 x 708 x 97 mm 30kg Färg: RAL 9010 (vit) Material: Plåt Skyddsform: IPklass: IP30 Godkännande: SS EN El-/ Multimediacentral är en kapsling som ligger i tiden då data, tv och tele tar en allt större plats av installationsutrymmet. Kapslingen är utformad för att inrymma el-central i ena delen och plats för multimedia i den andra, delarna är avskilda med separata dörrar. Kapslingen har utvecklats i nära sam arbete med kunder, konsulter och leverantörer för att tillmötesgå så många synpunkter som möjligt. El- / Multimediacentralen är för utvändigt montage. Elcentraldelen är för 4-normrader med 18 modulers bredd och med plats för PE-N utrustning både uppe och nere. Multimediadelen är utrustad med montageplåt med plats för apparater enl. Telias rekommendationer Bygga bostadsnät. Vänstra delen av utrymmet är utrustat med patchpanel med plats för totalt 23st RT/D modular kontakter samt två alternativa placer ingar av fördelare för Coaxen. Högra delen av multimediacentralen kan utrustas med en uttags panel bestående av 3st alt. 6st 230V eluttag. Montagedetaljer för modem m.m finns att tillgå. 15

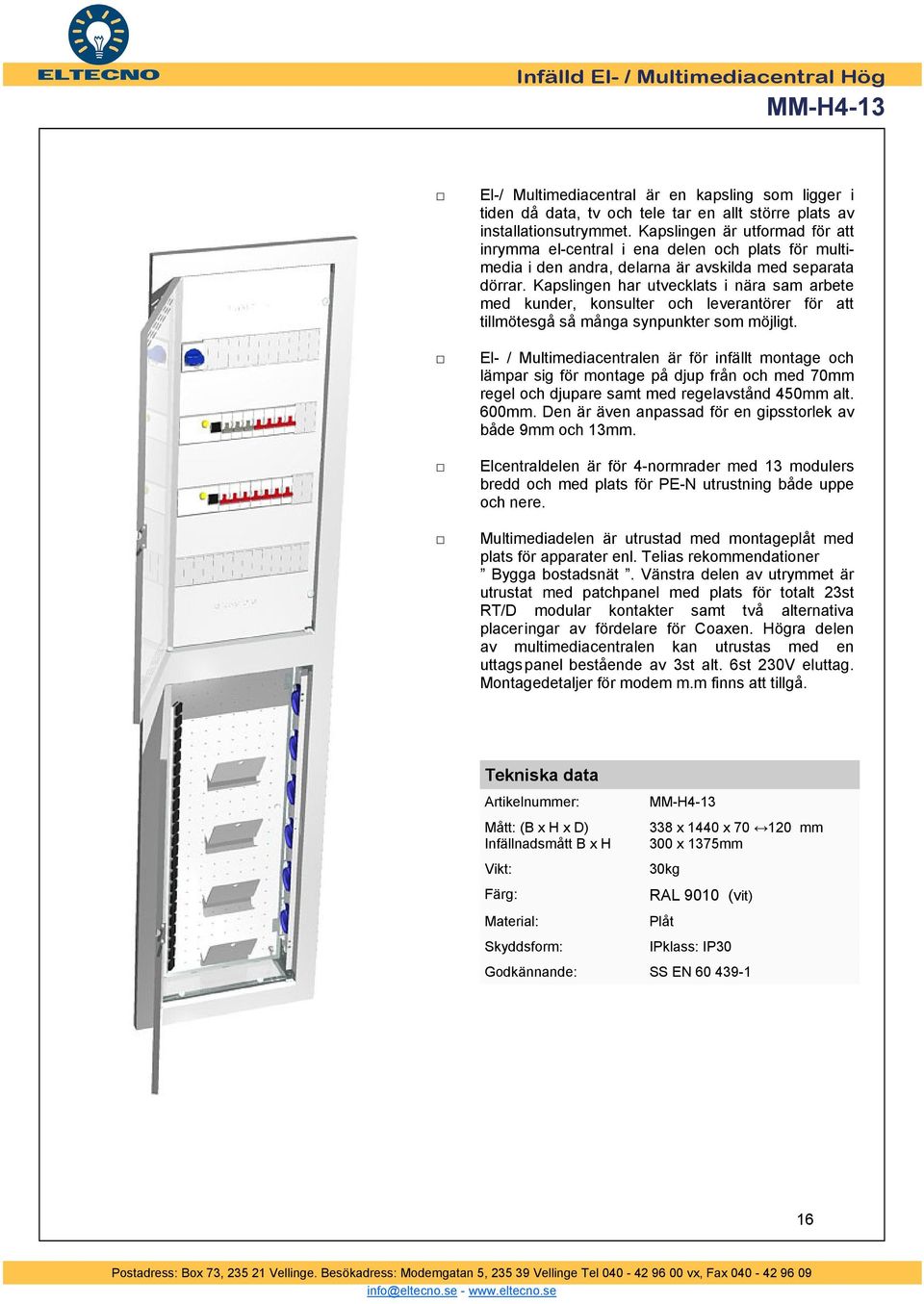

16 Infälld El- / Multimediacentral Hög MM-H4-13 El-/ Multimediacentral är en kapsling som ligger i tiden då data, tv och tele tar en allt större plats av installationsutrymmet. Kapslingen är utformad för att inrymma el-central i ena delen och plats för multimedia i den andra, delarna är avskilda med separata dörrar. Kapslingen har utvecklats i nära sam arbete med kunder, konsulter och leverantörer för att tillmötesgå så många synpunkter som möjligt. El- / Multimediacentralen är för infällt montage och lämpar sig för montage på djup från och med 70mm regel och djupare samt med regelavstånd 450mm alt. 600mm. Den är även anpassad för en gipsstorlek av både 9mm och 13mm. Elcentraldelen är för 4-normrader med 13 modulers bredd och med plats för PE-N utrustning både uppe och nere. Multimediadelen är utrustad med montageplåt med plats för apparater enl. Telias rekommendationer Bygga bostadsnät. Vänstra delen av utrymmet är utrustat med patchpanel med plats för totalt 23st RT/D modular kontakter samt två alternativa placer ingar av fördelare för Coaxen. Högra delen av multimediacentralen kan utrustas med en uttags panel bestående av 3st alt. 6st 230V eluttag. Montagedetaljer för modem m.m finns att tillgå. Artikelnummer: Mått: (B x H x D) Infällnadsmått B x H Färg: Material: Skyddsform: MM-H x 1440 x mm 300 x 1375mm 30kg RAL 9010 (vit) Plåt IPklass: IP30 Godkännande: SS EN

17 Infälld El- / Multimediacentral Hög MM-H4-18 El-/ Multimediacentral är en kapsling som ligger i tiden då data, tv och tele tar en allt större plats av installationsutrymmet. Kapslingen är utformad för att inrymma el-central i ena delen och plats för multimedia i den andra, delarna är avskilda med separata dörrar. Kapslingen har utvecklats i nära sam arbete med kunder, konsulter och leverantörer för att tillmötesgå så många synpunkter som möjligt. El- / Multimediacentralen är för infällt montage och lämpar sig för montage på djup från och med 70mm regel och djupare samt med regelavstånd 450mm alt. 600mm. Den är även anpassad för en gipsstorlek av både 9mm och 13mm. Elcentraldelen är för 4-normrader med 18 modulers bredd och med plats för PE-N utrustning både uppe och nere. Multimediadelen är utrustad med montageplåt med plats för apparater enl. Telias rekommendationer Bygga bostadsnät. Vänstra delen av utrymmet är utrustat med patchpanel med plats för totalt 23st RT/D modular kontakter samt två alternativa placer ingar av fördelare för Coaxen. Högra delen av multimediacentralen kan utrustas med en uttags panel bestående av 3st alt. 6st 230V eluttag. Montagedetaljer för modem m.m finns att tillgå. Artikelnummer: Mått: (B x H x D) Infällnadsmått B x H Färg: Material: Skyddsform: MM-H x 1440 x mm 390 x 1375mm 30kg RAL 9010 (vit) Plåt IPklass: IP30 Godkännande: SS EN

18 Utvändig El- / Multimediacentral Hög MM-H97U413 El-/ Multimediacentral är en kapsling som ligger i tiden då data, tv och tele tar en allt större plats av installationsutrymmet. Kapslingen är utformad för att inrymma el-central i ena delen och plats för multimedia i den andra, delarna är avskilda med separata dörrar. Kapslingen har utvecklats i nära sam arbete med kunder, konsulter och leverantörer för att tillmötesgå så många synpunkter som möjligt. El- / Multimediacentralen är för utvändigt montage. Elcentraldelen är för 4-normrader med 13 modulers bredd och med plats för PE-N utrustning både uppe och nere. Multimediadelen är utrustad med montageplåt med plats för apparater enl. Telias rekommendationer Bygga bostadsnät. Vänstra delen av utrymmet är utrustat med patchpanel med plats för totalt 23st RT/D modular kontakter samt två alternativa placer ingar av fördelare för Coaxen. Högra delen av multimediacentralen kan utrustas med en uttags panel bestående av 3st alt. 6st 230V eluttag. Montagedetaljer för modem m.m finns att tillgå. Artikelnummer: MM-H97U413 Mått: (B x H x D) 338 x 1440 x 97 mm 30kg Färg: RAL 9010 (vit) Material: Plåt Skyddsform: IPklass: IP30 Godkännande: SS EN

19 Utvändig El- / Multimediacentral Hög MM-H97U418 El-/ Multimediacentral är en kapsling som ligger i tiden då data, tv och tele tar en allt större plats av installationsutrymmet. Kapslingen är utformad för att inrymma el-central i ena delen och plats för multimedia i den andra, delarna är avskilda med separata dörrar. Kapslingen har utvecklats i nära sam arbete med kunder, konsulter och leverantörer för att tillmötesgå så många synpunkter som möjligt. El- / Multimediacentralen är för utvändigt montage. Elcentraldelen är för 4-normrader med 18 modulers bredd och med plats för PE-N utrustning både uppe och nere. Multimediadelen är utrustad med montageplåt med plats för apparater enl. Telias rekommendationer Bygga bostadsnät. Vänstra delen av utrymmet är utrustat med patchpanel med plats för totalt 23st RT/D modular kontakter samt två alternativa placer ingar av fördelare för Coaxen. Högra delen av multimediacentralen kan utrustas med en uttags panel bestående av 3st alt. 6st 230V eluttag. Montagedetaljer för modem m.m finns att tillgå. Artikelnummer: MM-H97U413 Mått: (B x H x D) 428 x 1440 x 97 mm 30kg Färg: RAL 9010 (vit) Material: Plåt Skyddsform: IPklass: IP30 Godkännande: SS EN

20 Mediacentral MM-MC-13 Mediacentralen är vårt senaste tillskott i vår serie El-/ Multimedia. Mediacentralen bygger på samma principer som de övriga produkterna i vår serie. Flexibiliteten och de smarta tekniska lösningarna finns kvar. Centralen passar överallt, sparar tid och pengar vid montering och är optimalt användarvänlig. Montering av centralen sker med regelavståndet 450mm C/C eller större. Anpassning efter regeldjup på 70, 90 och 120mm är genomgående i hela serien. Uttagslisten finns kvar, med upptill 6 stycken vridbara och petskyddade 230V eluttag. Dörrarna är ventilerade upp och nertill för god värmeavledning. Patchpanelen kan utrustas med upp till 30 stycken RJ45-jack från olika tillverkare. Hålbilden i botten på kapslingen möjliggör direktmontering av hyllplan levererade av Eltecno. Centralen finns för infällt och utvändigt montage. Produkten är mönsterskyddad enligt Europeiska ikraftvarande regler. Tillval Mediacentral Art.nr. Benämning Modell Infälld Modell Utvändig MM-PL15 Patchpanel för 15 st RJ45-jack. Mått 15x19,5 * Bredd: 338 mm 338 mm MM-PL30 Patchpanel för 15 st RJ45-jack. Mått 16x19,5 ** Höjd: 728 mm 728 mm MM-PL15LX Patchpanel för 15 st RJ45-jack. Mått 16x17,5 ** Djup: 81/101/131 mm 97 mm MM-PL30LX Patchpanel för 30 st RJ45-jack. Mått 16x17,5 ** 6 kg 6 kg MM-UL1 Uttaglist med 1st 230V eluttag, *** Infällnadsmått: 300 mm x 665 mm MM-UL2 Uttaglist med 2st 230V eluttag, *** MM-UL3 Uttaglist med 3st 230V eluttag, *** MM-UL4 Uttaglist med 4st 230V eluttag, *** MM-UL5 Uttaglist med 5st 230V eluttag, *** MM-UL6 Uttaglist med 6st 230V eluttag, *** MM-UL1M Uttaglist med 1st 230V eluttag, **** MM-UL2M Uttaglist med 2st 230V eluttag, **** MM-UL3M Uttaglist med 3st 230V eluttag, **** MM-HP Hyllplan MM-MP Montageplåt MM-NL Sats för nyckellås MM-L-SD Spegeldörr Art.nr MM-MC70I-13 Benämning Infälld Mått ( B x H x D ) 335x725x81 mm MM-MC90I-13 Infälld 335x725 x101 mm MM-MC120I-13 Infälld 335x725x131 mm MM-MC97U-13 Utvändig 335x725x97 mm * AMP, Keystone, Ackerman ** LexCom *** Avsedd för multimediacentral **** Avsedd för hela multimediaserien 20

21 Mediacentral MM-MC-18 Mediacentralen är vårt senaste tillskott i vår serie El-/ Multimedia. Mediacentralen bygger på samma principer som de övriga produkterna i vår serie. Flexibiliteten och de smarta tekniska lösningarna finns kvar. Centralen passar överallt, sparar tid och pengar vid montering och är optimalt användarvänlig. Montering av centralen sker med regelavståndet 450mm C/C eller större. Anpassning efter regeldjup på 70, 90 och 120mm är genomgående i hela serien. Uttagslisten finns kvar, med upptill 6 stycken vridbara och petskyddade 230V eluttag. Dörrarna är ventilerade upp och nertill för god värmeavledning. Patchpanelen kan utrustas med upp till 30 stycken RJ45-jack från olika tillverkare. Hålbilden i botten på kapslingen möjliggör direktmontering av hyllplan levererade av Eltecno. Centralen finns för infällt och utvändigt montage. Produkten är mönsterskyddad enligt Europeiska ikraftvarande regler. Tillval Mediacentral Art.nr. Benämning Modell Infälld Modell Utvändig MM-PL15 Patchpanel för 15 st RJ45-jack. Mått 15x19,5 * Bredd: 428 mm 428 mm MM-PL30 Patchpanel för 15 st RJ45-jack. Mått 16x19,5 ** Höjd: 728 mm 728 mm MM-PL15LX Patchpanel för 15 st RJ45-jack. Mått 16x17,5 ** Djup: 81/101/131 mm 97 mm MM-PL30LX Patchpanel för 30 st RJ45-jack. Mått 16x17,5 ** 6 kg 6 kg MM-UL1 Uttaglist med 1st 230V eluttag, *** Infällnadsmått: 300 mm x 665 mm MM-UL2 Uttaglist med 2st 230V eluttag, *** MM-UL3 Uttaglist med 3st 230V eluttag, *** MM-UL4 Uttaglist med 4st 230V eluttag, *** MM-UL5 Uttaglist med 5st 230V eluttag, *** MM-UL6 Uttaglist med 6st 230V eluttag, *** MM-UL1M Uttaglist med 1st 230V eluttag, **** MM-UL2M Uttaglist med 2st 230V eluttag, **** MM-UL3M Uttaglist med 3st 230V eluttag, **** MM-HP Hyllplan MM-NL Sats för nyckellås MM-L-SD Spegeldörr Art.nr MM-MC70I-18 Benämning Infälld Mått ( B x H x D ) 428x725x81 mm MM-MC90I-18 Infälld 428x725 x101 mm MM-MC120I-18 Infälld 428x725x131 mm MM-MC97U-18 Utvändig 428x725x97 mm * AMP, Keystone, Ackerman ** LexCom *** Avsedd för multimediacentral **** Avsedd för hela multimediaserien 21

22 Minielcentral MM-EC2-13 Minielcentralen är vårt senaste tillskott i vår serie El-/ Multimedia. Minielcentralen bygger på samma principer som de övriga produkterna i vår serie. Flexibiliteten och de smarta tekniska lösningarna finns kvar. Centralen passar överallt, sparar tid och pengar vid montering och är optimalt användarvänlig. Montering av centralen sker med regelavståndet 450mm C/C eller större. Anpassning efter regeldjup på 70, 90 och 120mm är genomgående i hela serien. Elcentralen har plats för totalt 52 moduler fördelat på 4 rader. Dörrarna är ventilerade upp och nertill för god värmeavledning. Produkten är mönsterskyddad enligt Europeiska ikraftvarande regler. Tillval Minielcentral Art.nr. Benämning Modell Infälld Modell Utvändig MM-NL Sats för nyckellås Bredd: 338 mm 338 mm MM-L-SD Spegeldörr Höjd: 728 mm 728 mm Djup: 81/101/131 mm 97 mm 6 kg 6 kg Infällnadsmått: 300 mm x 665 mm Art.nr Benämning Mått ( B x H x D ) MM-EC70I213 Infälld 338x725x81 mm MM-EC90I213 Infälld 338x725 x101 mm MM-EC120I213 Infälld 338x725x131 mm MM-EC97U213 Utvändig 338x725x97 mm 22

23 Minimedia MM-EC2-18 Minielcentralen är vårt senaste tillskott i vår serie El-/ Multimedia. Minielcentralen bygger på samma principer som de övriga produkterna i vår serie. Flexibiliteten och de smarta tekniska lösningarna finns kvar. Centralen passar överallt, sparar tid och pengar vid montering och är optimalt användarvänlig. Montering av centralen sker med regelavståndet 450mm C/C eller större. Anpassning efter regeldjup på 70, 90 och 120mm är genomgående i hela serien. Elcentralen har plats för totalt 72 moduler fördelat på 4 rader. Dörrarna är ventilerade upp och nertill för god värmeavledning. Produkten är mönsterskyddad enligt Europeiska ikraftvarande regler. Tillval Minielcentral Art.nr. Benämning Modell Infälld Modell Utvändig MM-NL Sats för nyckellås Bredd: 428 mm 428 mm MM-L-SD Spegeldörr Höjd: 728 mm 728 mm Djup: 81/101/131 mm 97 mm 6 kg 6 kg Infällnadsmått: 390 mm x 665 mm Art.nr Benämning Mått ( B x H x D ) MM-EC70I218 Infälld 428x725x81 mm MM-EC90I218 Infälld 428x725 x101 mm MM-EC120I218 Infälld 428x725x131 mm MM-EC97U218 Utvändig 428x725x97 mm 23

24 Minimedia MM-MM2-13 En ny oslagbar kombination av Eltecnos Minimedia i serien El/ Multimediacentraler. En liten flexibel kombinationscentral som har sitt ursprung från succén med Eltecnos större kombinerade El -/ Multimediacentraler. Flexibiliteten och de smarta tekniska lösningarna finns kvar. Centralen passar överallt, sparar tid och pengar vid montering och är optimalt användarvänlig. Montering av centralen sker med regelavståndet 450mm C/C eller större. Anpassning efter regeldjup på 70, 90 och 120mm är genomgående i hela serien. Uttagslisten finns kvar, med upptill 3 stycken vridbara och petskyddade 230V eluttag. Eldelen har plats för totalt 26 moduler fördelat på 2 rader. Dörrarna är ventilerade upp och nertill för god värmeavledning. Hålbilden i botten på kapslingen möjliggör direktmontering av hyllplan, levererade av Eltecno. Patchpanelen kan utrustas med upp till 15 stycken RJ45-jack från olika tillverkare. Produkten är mönsterskyddad enligt Europeiska ikraftvarande regler. Tillval Minimedia Art.nr. Benämning Modell Infälld Modell Utvändig MM-PL15 Patchpanel för 15 st RJ45-jack. Mått 15x19,5 * Bredd: 338 mm 338 mm MM-PL15LX Patchpanel för 15 st RJ45-jack. Mått 16x17,5 ** Höjd: 728 mm 728 mm MM-UL1M Uttaglist med 1st 230V eluttag, *** Djup: 81/101/131 mm 97 mm MM-UL2M Uttaglist med 2st 230V eluttag, *** 6 kg 6 kg MM-UL3M Uttaglist med 3st 230V eluttag, *** Infällnadsmått: 300 mm x 665 mm MM-HP-MM MM-NL MM-L-SD Hyllplan Sats för nyckellås Spegeldörr * AMP, Keystone, Ackerman. ** LexCom *** Avsedd för hela Multimediaserien Art.nr Benämning Mått ( B x H x D ) MM-MM70I213 Infälld 338x725x81 mm MM-MM90I213 Infälld 338x725 x101 mm MM-MM120I213 Infälld 338x725x131 mm MM-MM97U213 Utvändig 338x725x97 mm 24

25 Minimedia MM-MM2-18 En ny oslagbar kombination av Eltecnos Minimedia i serien El/ Multimediacentraler. En liten flexibel kombinationscentral som har sitt ursprung från succén med Eltecnos större kombinerade El -/ Multimediacentraler. Flexibiliteten och de smarta tekniska lösningarna finns kvar. Centralen passar överallt, sparar tid och pengar vid montering och är optimalt användarvänlig. Montering av centralen sker med regelavståndet 450mm C/C eller större. Anpassning efter regeldjup på 70, 90 och 120mm är genomgående i hela serien. Uttagslisten finns kvar, med upptill 3 stycken vridbara och petskyddade 230V eluttag. Eldelen har plats för totalt 36 moduler fördelat på 2 rader. Dörrarna är ventilerade upp och nertill för god värmeavledning. Hålbilden i botten på kapslingen möjliggör direktmontering av hyllplan, levererade av Eltecno. Patchpanelen kan utrustas med upp till 15 stycken RJ45-jack från olika tillverkare. Produkten är mönsterskyddad enligt Europeiska ikraftvarande regler. Tillval Minimedia Art.nr. Benämning Modell Infälld Modell Utvändig MM-PL15 Patchpanel för 15 st RJ45-jack. Mått 15x19,5 * Bredd: 428 mm 428 mm MM-PL15LX Patchpanel för 15 st RJ45-jack. Mått 16x17,5 ** Höjd: 728 mm 728 mm MM-UL1M Uttaglist med 1st 230V eluttag, *** Djup: 81/101/131 mm 97 mm MM-UL2M Uttaglist med 2st 230V eluttag, *** 6 kg 6 kg MM-UL3M Uttaglist med 3st 230V eluttag, *** Infällnadsmått: 390 mm x 665 mm MM-HP-MM MM-NL MM-L-SD Hyllplan Sats för nyckellås Spegeldörr * AMP, Keystone, Ackerman. ** LexCom *** Avsedd för hela Multimediaserien Art.nr Benämning Mått ( B x H x D ) MM-MM70I218 Infälld 428x725x81 mm MM-MM90I218 Infälld 428x725 x101 mm MM-MM120I218 Infälld 428x725x131 mm MM-MM97U218 Utvändig 428x725x97 mm 25

26 Minimedia Bred MM-MMB En ny oslagbar kombination av Eltecnos Minimedia Bred i serien El/ Multimediacentraler. En liten flexibel kombinationscentral som har sitt ursprung från succén med Eltecnos större kombinerade El -/ Multimediacentraler. Flexibiliteten och de smarta tekniska lösningarna finns kvar. Centralen passar överallt, sparar tid och pengar vid montering och är optimalt användarvänlig. Uttagslisten finns kvar, med upptill 6 stycken vridbara och petskyddade 230V eluttag. Eldelen har plats för totalt 26 moduler fördelat på 2 rader. Dörrarna är ventilerade upp och nertill för god värmeavledning. Hålbilden i botten på kapslingen möjliggör direktmontering av hyllplan, levererade av Eltecno. Patchpanelen kan utrustas med upp till 30 stycken RJ45-jack från olika tillverkare. Produkten är mönsterskyddad enligt Europeiska ikraftvarande regler. Tillval Minimedia Bred Art.nr. Benämning MM-PL15 Patchpanel för 15 st RJ45-jack. Mått 15x19,5 * MM-PL30 Patchpanel för 15 st RJ45-jack. Mått 16x19,5 ** MM-PL15LX Patchpanel för 15 st RJ45-jack. Mått 16x17,5 ** MM-PL30LX Patchpanel för 30 st RJ45-jack. Mått 16x17,5 ** MM-UL6UH Uttaglist med 6st 230V eluttag, **** MM-HP Hyllplan MM-MP Montageplåt MM-NL Sats för nyckellås MM-L-SD Spegeldörr Art. nr Modell Mått ( B x H x D ) MM-MMB97U213 Utvändig 950x350x97 mm * AMP, Keystone, Ackerman ** LexCom *** Avsedd för multimediacentral **** Avsedd för hela multimediaserien 26

27 Kombinationscentral KC-2x25 Kombinationscentralen från Eltecno är det senaste svaret på marknadens önskemål, att vara heltäckande. Två delar bakom en dörr. Denna kombi nationscentral erbjuder en flexibilitet med fortsatt smarta tekniska lösningar. Patchlister med upp till 30st RJ45-jack från flera tillverkare. Uttagslister med upp till 6st petskyddade 230V eluttag. Ett rejält tilltaget mediautrymme. Centraldörren är ventilerad upp och nertill för god värmeavledning. Hålbilden i botten på kapslingen möjliggör direktmontering av hyllplan levererade av Eltecno. Centralens bredd och de färdiga knockouterna gör monteringen enklare och smidigare. Centralen finns för infällt montage (70mm) och monteras med regelavstånd 600mm C/C. Kombinationscentralen kan fritt monteras i gipsvägg. Montering kan med fördel även ske mellan två reglar, alternativt på en regel med fixerade hållare. Eltecno utvecklar och förnyar! Tillbehör Art.nr. Benämning MM-PL15 Patchpanel för 15st RJ45-jack. Mått 15 x 19,5* MM-PL30 Patchpanel för 30st RJ45-jack. Mått 15 x 19,5* MM-PL15LX Patchpanel för 15st RJ45-jack. Mått 16 x 17,5** MM-PL30LX Patchpanel för 30st RJ45-jack. Mått 16 x 17,5** MM-ULx2 Uttagslist med 1x2st 230V eluttag, avsedd för Multimediacentral MM-ULx4 Uttagslist med 2x2st 230V eluttag, avsedd för Multimediacentral MM-ULx6 Uttagslist med 3x2st 230V eluttag, avsedd för Multimediacentral MM-HP Hyllplan Bredd: Höjd: Djup: Elcentral: Mediadelen: Infällnadsmåt t: Modell Infälld 600 mm 750 mm 80 mm 2 x 25 moduler Innermått (bxh) 548 mm x 320 mm 550 mm x 700 mm * AMP, Keystone **LexCom 27

28 Kombinationscentral KC-3x25 Kombinationscentralen från Eltecno är det senaste svaret på marknadens önskemål, att vara heltäckande. Två delar bakom en dörr. Denna kombi nationscentral erbjuder en flexibilitet med fortsatt smarta tekniska lösningar. Patchlister med upp till 30st RJ45-jack från flera tillverkare. Uttagslister med upp till 6st petskyddade 230V eluttag. Ett rejält tilltaget mediautrymme. Centraldörren är ventilerad upp och nertill för god värmeavledning. Hålbilden i botten på kapslingen möjliggör direktmontering av hyllplan levererade av Eltecno. Centralens bredd och de färdiga knockouterna gör monteringen enklare och smidigare. Centralen finns för infällt montage (70mm) och monteras med regelavstånd 600mm C/C. Kombinationscentralen kan fritt monteras i gipsvägg. Montering kan med fördel även ske mellan två reglar, alternativt på en regel med fixerade hållare. Eltecno utvecklar och förnyar! Tillbehör Art.nr. Benämning MM-PL15 Patchpanel för 15st RJ45-jack. Mått 15 x 19,5* MM-PL30 Patchpanel för 30st RJ45-jack. Mått 15 x 19,5* MM-PL15LX Patchpanel för 15st RJ45-jack. Mått 16 x 17,5** MM-PL30LX Patchpanel för 30st RJ45-jack. Mått 16 x 17,5** MM-ULx2 Uttagslist med 1x2st 230V eluttag, avsedd för Multimediacentral MM-ULx4 Uttagslist med 2x2st 230V eluttag, avsedd för Multimediacentral MM-ULx6 Uttagslist med 3x2st 230V eluttag, avsedd för Multimediacentral MM-HP Hyllplan Bredd: Höjd: Djup: Elcentral: Mediadelen: Infällnadsmåt t: Modell Infälld 600 mm 1000 mm 80 mm 3 x 25 moduler Innermått (bxh) 548 mm x 445 mm 550 mm x 950 mm * AMP, Keystone **LexCom 28

29 INOX-El- & Mediacentraler INOX 13- & 18-moduler 13-moduler 18-moduler Färdigkopplade El- & Mediacentraler Tillverkade enligt Svensk Standard SS EN Lägenhetscentraler färdigmonterade med Huvudbrytare, Jordfelsbrytare samt med Automatsäkringar. Kapslingarna är utförda för infällt montage Dessa utförande finns från 13 till 18 modulers bredd samt 4 olika höjder så att det täcker behovet från minsta lägenhet upp till större villacentraler. Alla centraler är utförda i färg RAL 9010 (vit). Centralerna levereras valfritt i 4 alt 5- ledare system samt om så önskas även i halogenfritt utförande. Samtliga ingående komponenter är av välkända fabrikat samt monterade på vår fabrik i Vellinge strax söder om Malmö. Handhavandeanvisning för jordfelsbrytare bifogas alltid med lägenhetscentralerna. Ingående komponenter är testade och godkända enl. Svenska normer, enheterna är givetvis CE-märkta. Till alla färdigkopplade lägenhetscentraler medföljer datautförd dokumentation: - Layout - Enlinjeschema - Apparatspecifikation - Provningsprotokoll - Declaration of Confirmity (CE-deklaration) Utförande Material Bredd Höjd Djup 13-moduler Bred mm mm mm Ytter / inf. Ytter / inf. Ytter / inf. 13 mod infälld Plåt 260/ /203 90/80 26 mod infälld Plåt 260/ /328 90/80 39 mod infälld Plåt 260/ /453 90/80 52 mod infälld Plåt 260/ /578 90/80 Tillbehör Dörr för Plåt vit 13-moduler Plåt vit 18-moduler 1-rader MD113 MD118 2-rader MD213 MD218 3-rader MD313 MD318 4-rader MD413 MD418 Mått Djup 23mm 23mm Utförande Material Bredd Höjd Djup 18-moduler Bred mm mm mm Ytter / inf. Ytter / inf. Ytter / inf. 18 mod infälld Plåt 350/ /203 90/80 36 mod infälld Plåt 350/ /328 90/80 54 mod infälld Plåt 350/ /453 90/80 72 mod infälld Plåt 350/ /578 90/80 Ryggplåt 1-rader 2-rader 3-rader 4-rader 13-moduler R113 R213 R313 R moduler R118 R218 R318 R418 Färdigkopplat från ELTECNO är ALLTID CE-märkt 29
