Rapportsammanställning. Plats för stämpel:

Transkript

1 Plats för stämpel: Undersökning: Hotellet 13 Lst:s dnr: Ansvarig institution: Riksantikvarieämbetet (Ragu) Eget dnr: 6728/89 Ansvarig för undersökningen: Nils Gustaf Nydolf Fynd: Ja Nej Ekonomiskt kartblad: Lägeskoordinater: Sweref 99 N E , Landskap Socken/Stad Gotland Visby Fornlämningsnummer 107:1 Fastighet/kvarter Hotellet 13 Fornlämningstyp Undersökningsår 1989/90 Typ av undersökning Datering Dokumentationsmaterial Institution som förvarar materialet Ekonomisk karta eller stads/kvarterskarta bifogas Medeltida stadsbebyggelse Arkeologisk förundersökning och byggnadsarkeologisk dokumentation Medeltid Kartor, ritningar, ärendehandlingar, dagböcker, negativ, kontaktkopior, byggmötesprotokoll, byggplaneringskalendrar samt historiksammanställningar. Fyndmaterialet: SHM Dokumentationsmaterialet: ATA JA NEJ Materiallista bifogas JA NEJ Fyndlista bifogas JA NEJ Resultaten har publicerats i: Sammanställt av, namn och datum Johnny May

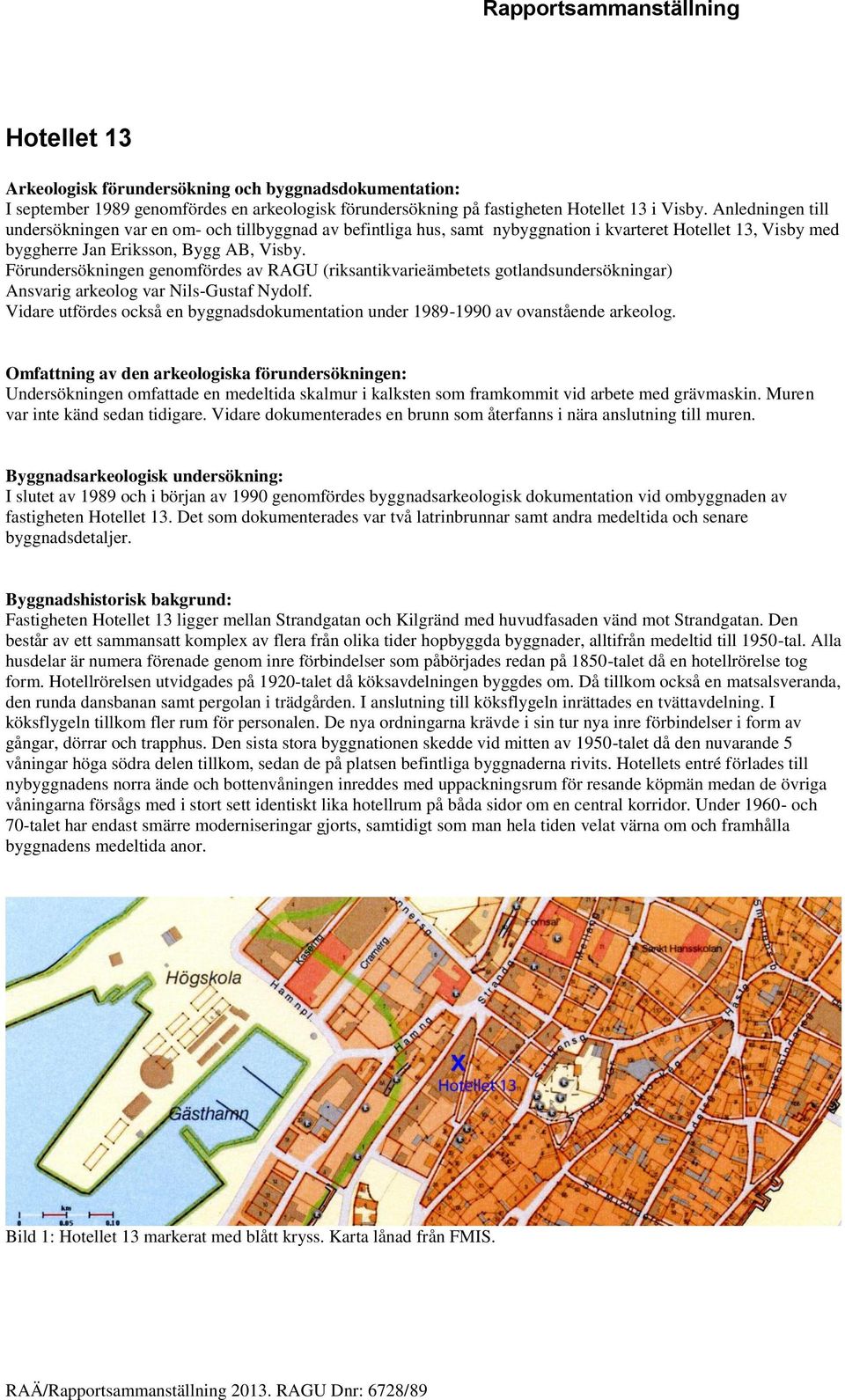

2 Hotellet 13 Arkeologisk förundersökning och byggnadsdokumentation: I september 1989 genomfördes en arkeologisk förundersökning på fastigheten Hotellet 13 i Visby. Anledningen till undersökningen var en om- och tillbyggnad av befintliga hus, samt nybyggnation i kvarteret Hotellet 13, Visby med byggherre Jan Eriksson, Bygg AB, Visby. Förundersökningen genomfördes av RAGU (riksantikvarieämbetets gotlandsundersökningar) Ansvarig arkeolog var Nils-Gustaf Nydolf. Vidare utfördes också en byggnadsdokumentation under av ovanstående arkeolog. Omfattning av den arkeologiska förundersökningen: Undersökningen omfattade en medeltida skalmur i kalksten som framkommit vid arbete med grävmaskin. Muren var inte känd sedan tidigare. Vidare dokumenterades en brunn som återfanns i nära anslutning till muren. Byggnadsarkeologisk undersökning: I slutet av 1989 och i början av 1990 genomfördes byggnadsarkeologisk dokumentation vid ombyggnaden av fastigheten Hotellet 13. Det som dokumenterades var två latrinbrunnar samt andra medeltida och senare byggnadsdetaljer. Byggnadshistorisk bakgrund: Fastigheten Hotellet 13 ligger mellan Strandgatan och Kilgränd med huvudfasaden vänd mot Strandgatan. Den består av ett sammansatt komplex av flera från olika tider hopbyggda byggnader, alltifrån medeltid till 1950-tal. Alla husdelar är numera förenade genom inre förbindelser som påbörjades redan på 1850-talet då en hotellrörelse tog form. Hotellrörelsen utvidgades på 1920-talet då köksavdelningen byggdes om. Då tillkom också en matsalsveranda, den runda dansbanan samt pergolan i trädgården. I anslutning till köksflygeln inrättades en tvättavdelning. I köksflygeln tillkom fler rum för personalen. De nya ordningarna krävde i sin tur nya inre förbindelser i form av gångar, dörrar och trapphus. Den sista stora byggnationen skedde vid mitten av 1950-talet då den nuvarande 5 våningar höga södra delen tillkom, sedan de på platsen befintliga byggnaderna rivits. Hotellets entré förlades till nybyggnadens norra ände och bottenvåningen inreddes med uppackningsrum för resande köpmän medan de övriga våningarna försågs med i stort sett identiskt lika hotellrum på båda sidor om en central korridor. Under och 70-talet har endast smärre moderniseringar gjorts, samtidigt som man hela tiden velat värna om och framhålla byggnadens medeltida anor. Bild 1: Hotellet 13 markerat med blått kryss. Karta lånad från FMIS.

3 Undersökning av mur och brunn: Bild 2: Situationsplan i skala 1:400 över kvarteret hotellet 13 med medeltida mur och brunn markerade i gult. Upprättad september 1989 av Nils-Gustaf Nydolf.

4 Vid schaktning på terrassen intill den gamla rotundan under hösten 1989 framkom en tidigare okänd medeltida mur och en sekundärt anlagd intilliggande stensatt brunn. Läget visas på situationsplanen bild 1. Muren är orienterad i nord-sydlig riktning och parallell med Strandgatan. Synlig längd ca 11 meter. Muren byggd i skalmursteknik av tuktad kalksten. Murens västra sida kraftigt brandskadad. Inga synliga spår av väggputs. Två öppningar (smygar) finns i muren. En fönsteröppning (den södra), med ett bevarat fragment av huggen fönsteromfattning. Det fanns även en söndertrasad fönsteröppning i norr. Skadan har uppkommit av en senare anlagd brunn (se nedan). Muren avslutas i norr av ett väl bevarat nordosthörn utan spår av hörnkedja. Muren avses att sparas och ingå i den nya konstruktionen. Brunn: En kallmurad brunn lagd med tuktade bågformade kalkstenar framkom i anslutning till den norra delen av muren. Brunnen är både konisk och oval och vidgar sig nedåt. I höjd med brunnens näst översta skift anslöt ett lager grå lera som sträckte sig ut från brunnen. Leran kan ha fungerat som tätning för att förhindra ytvatten att tränga ner i brunnen. När brunnen grävts ut till 1,9 meter under översta skiftet trängde vatten fram. Vid sondering ytterligare 0,7 meter vidtog botten. En stor flat häll täckte delar av öppningen men avlägsnades före tömningen. Ytterligare en flat häll hittades nere i brunnen. Fyllningen bestod av fet jord och enstaka stenar. Inga daterande fynd. Anläggandet av brunnen har skadat husmuren. Flisläggning: I övrigt hittades även delar av ett flisgolv väster om husmuren (=insidan av) husmuren. Ligger cm från husmuren. Då ytan på dem inte är sliten har de förmodligen inte utgjort golv utan är kanske rester av en sentida bottenförstärkning till den fontän som stått på platsen. Fynd: En fyndpåse med keramik, samlat inom hela undersökningsområdet, sparades. Bild 3: Planritning i skala 1:20 över mur, brunn och flisläggning. Av Nils-Gustaf Nydolf.

5 Byggnadsarkeologisk undersökning: Under den första delen av 1990 vidtogs en mer omfattande byggnadsarkeologisk dokumentation av byggnadsdetaljer vid till- och ombyggnad av fastigheten Hotellet 13 då hotellets verksamhet expanderade. Dels i hus C2 i högkällarens bottenplan, rum 009 och 010 där simbassäng ska anläggas, dels i det öppna utrymmet mellan MThusen C1 och C2 där hus C3 och C4 rivits för anläggandet av nybyggnation. Rum 009 och 010 i källaren: Grävning av provgropar gjordes i källaren i rum 009 i hus C2 under november 1989, då schakt togs upp i flisgolvet på 3 ställen för att utreda grundningsförhållandet för pelare och murar. Mitt i rummet står en ursprunglig medeltida rundpelare som bär upp valven i våningen över träbjälklaget. Pelaren har en enkel snedfasad bas. Stratigrafin var likartad i samtliga provgropar. Under de 6-7 cm tjocka flisorna fanns ett några cm tjockt lager rentvättad ärtsingelliknande klapper med inslag av tegelfragment och enstaka buteljglasfragment. Därunder ett blött och sandigt gruslager ner till fast berg 25 cm under flisytan. Fynden visar att flisgolvet är lagt under sent 1700-tal eller tidigt 1800-tal. Under ytterligare undersökningar och schaktning inför bassängbygget under våren 1990 framkom och undersöktes även ett recent? fyrkantigt fundament till en pelare och två latrinbrunnar. Latrinkällare I och latrinkällare II (se planritning bild 3). Latrinkällare I finns i den norra ursprungliga väggmuren i rum 009. I fyllningen i nedsläppet påträffades en benkam (1300-tal), en liten kopparskål, ett kopparlock med gångjärn, en svarvad fragmentarisk bägare av trä och en bit keramik AII. Latrinkällare II finns i den ursprungliga södra muren i rum 010. I fyllningen fanns organiskt material och kalk. Inga övriga fynd redovisade. Bild 4: Planritning i skala 1:100 över rum 009 och 010 med pelare och latrinkammare markerade.

6 Bild 5: Planritning i skala 1:20 över latrinkammare I i rum 009. Bild 6: Planritning i skala 1:20 över latrinkammare II i rum 010.

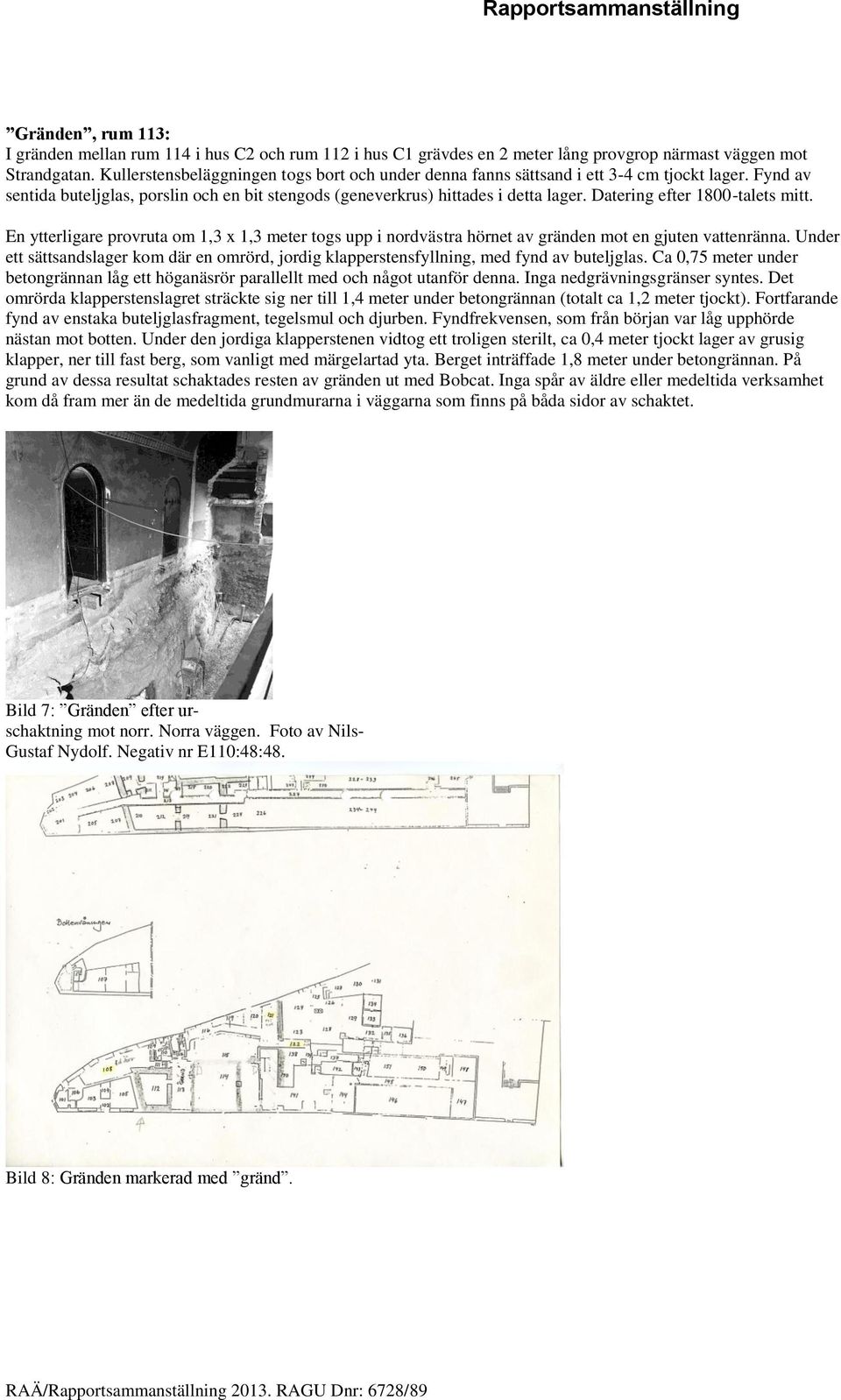

7 Gränden, rum 113: I gränden mellan rum 114 i hus C2 och rum 112 i hus C1 grävdes en 2 meter lång provgrop närmast väggen mot Strandgatan. Kullerstensbeläggningen togs bort och under denna fanns sättsand i ett 3-4 cm tjockt lager. Fynd av sentida buteljglas, porslin och en bit stengods (geneverkrus) hittades i detta lager. Datering efter 1800-talets mitt. En ytterligare provruta om 1,3 x 1,3 meter togs upp i nordvästra hörnet av gränden mot en gjuten vattenränna. Under ett sättsandslager kom där en omrörd, jordig klapperstensfyllning, med fynd av buteljglas. Ca 0,75 meter under betongrännan låg ett höganäsrör parallellt med och något utanför denna. Inga nedgrävningsgränser syntes. Det omrörda klapperstenslagret sträckte sig ner till 1,4 meter under betongrännan (totalt ca 1,2 meter tjockt). Fortfarande fynd av enstaka buteljglasfragment, tegelsmul och djurben. Fyndfrekvensen, som från början var låg upphörde nästan mot botten. Under den jordiga klapperstenen vidtog ett troligen sterilt, ca 0,4 meter tjockt lager av grusig klapper, ner till fast berg, som vanligt med märgelartad yta. Berget inträffade 1,8 meter under betongrännan. På grund av dessa resultat schaktades resten av gränden ut med Bobcat. Inga spår av äldre eller medeltida verksamhet kom då fram mer än de medeltida grundmurarna i väggarna som finns på båda sidor av schaktet. Bild 7: Gränden efter urschaktning mot norr. Norra väggen. Foto av Nils- Gustaf Nydolf. Negativ nr E110:48:48. Bild 8: Gränden markerad med gränd.

8 Kalkstensmur vid Kilgränd: En gatumur utmed Kilgränd behövde rivas för att skapa utrymme för lyftkran vid ombyggnationen av hotellet. Den skulle senare återuppbyggas och därför gjordes en noggrann dokumentation av densamma. Muren befanns vara mycket löst fogad. Stora portalen var delvis betonggjuten i välvningen. Lilla portalen, närmast Kronstallet, hade valvbågen byggd av silikattegel. I murmassan ingick några fint huggna stenar, möjligen gamla trappstenar. Dessutom fanns en fint huggen kalksten med en konkav rundning. Dylika stenar kan återfinnas i kyrkor. Möjligen är stenen hämtad från St. Hans ruin. Bild 9: Situationsplan skala 1:400. Gatumuren markerad i rött. Av Nils-Gustaf Nydolf. Bild 10: Muren innan rivning. Foto Nils-Gustaf Nydolf. Negativ nr:

9 Köksdelen : Vid urschaktning och urgrävning för den nya köksdelen befanns en del av de nedre delarna av väggarna vara i kalksten och förmodligen medeltida vilket styrks av en huggen fönsteromfattning i nordmuren med därtill hörande smyg, synlig från insidan. Gavelröstet av tegel mot Kilgränd är däremot betydligt yngre. En igenmurad öppning i östmuren kan eventuellt vara medeltida. Bild 11: Schakt för köksavdelningen markerat med rött. Bild 12:Köksavdelningen. Vägg mot väst. Från SV. Foto av Nils Gustaf Nydolf. Negativ nr: E110:53:46 Bild 13: Köksavdelning mot Kilgränd med huggen fönsteromfattning. Från Norr. Negativ nr: E110:53:47

10 Övrig dokumentation: Även detaljer av senare datum dokumenterades under ombyggnationen av hotellet. För att nämna några detaljer kan nämnas att de kryssvalv som finns i rummen ovanför den nya bassängdelen inte är original utan uppbyggda av trä och att vatten- och avloppsrör löper inuti konstruktionen. Tapetprov togs i rum 212 på den östra väggen och bestod av minst tre lager tapeter med det understa tapetlagret klistrat på dagstidningar från Sparade och registrerade fynd: Det finns 4 registrerade fynd sparade från undersökningen av Hotellet 13. De kommer från en av latrinerna och förvaras hos SHM. Se bifogad fyndlista, bilaga 2. Dagbok: Ovanstående arkeologiska ingrepp och byggnadshistoriska dokumentationer är ett urval av det som skedde under ombyggnationen hösten 1989 och våren Till den här rapporten bifogas även den dagbok på 9 sidor som mer fullständigt redovisar de ingrepp och dokumentationer som gjordes på fastigheten Hotellet 13. Se bilaga 1 som följer här nedan.

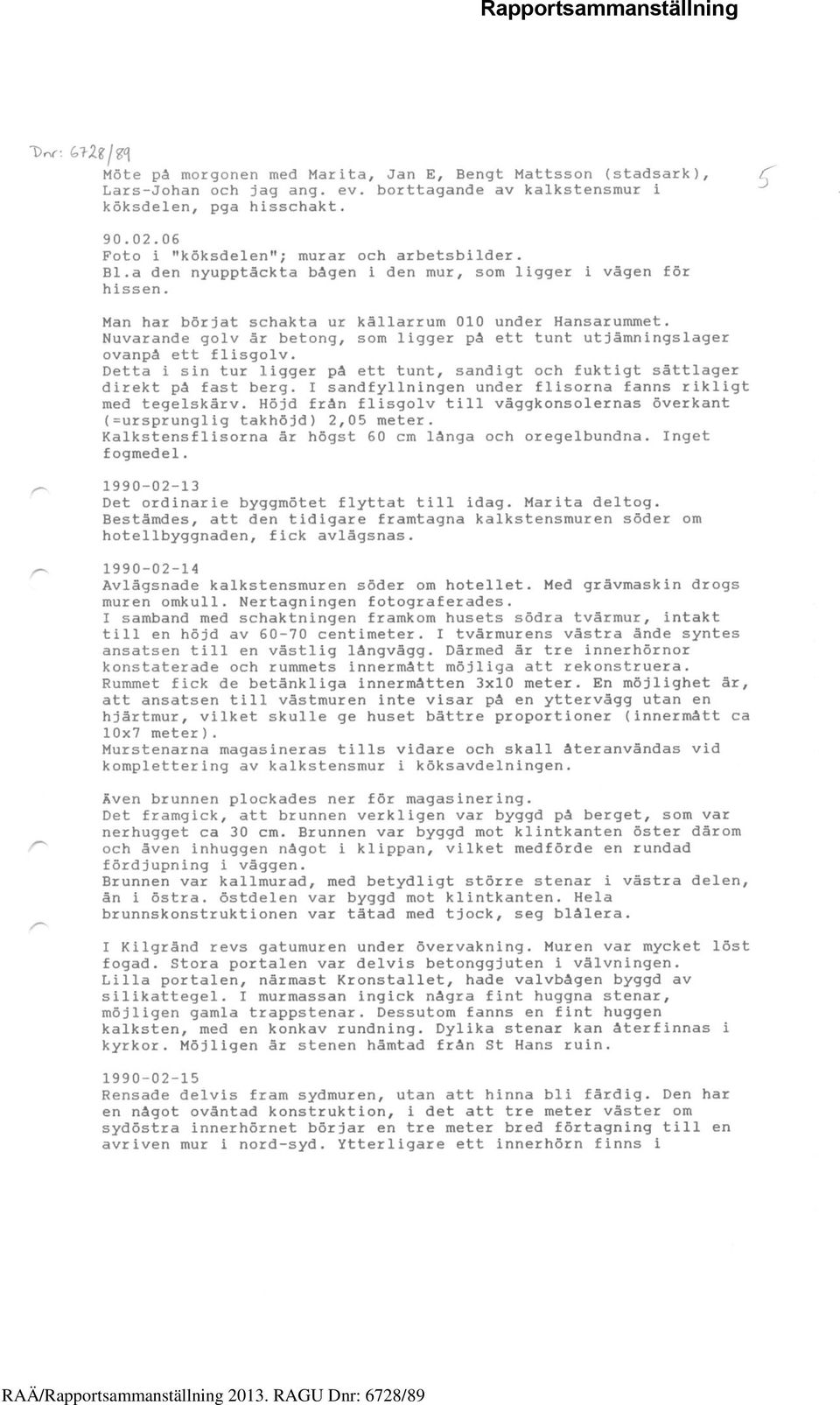

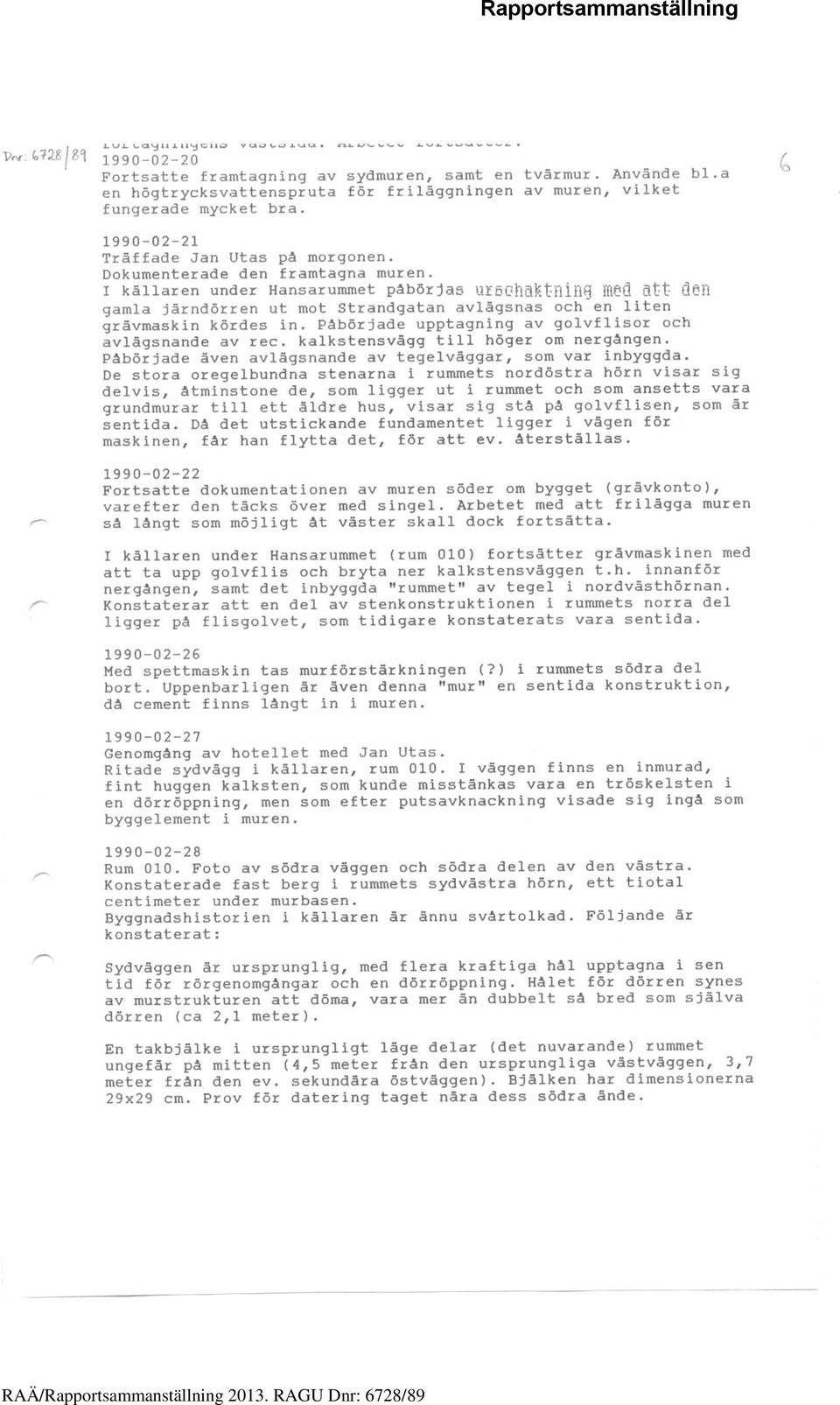

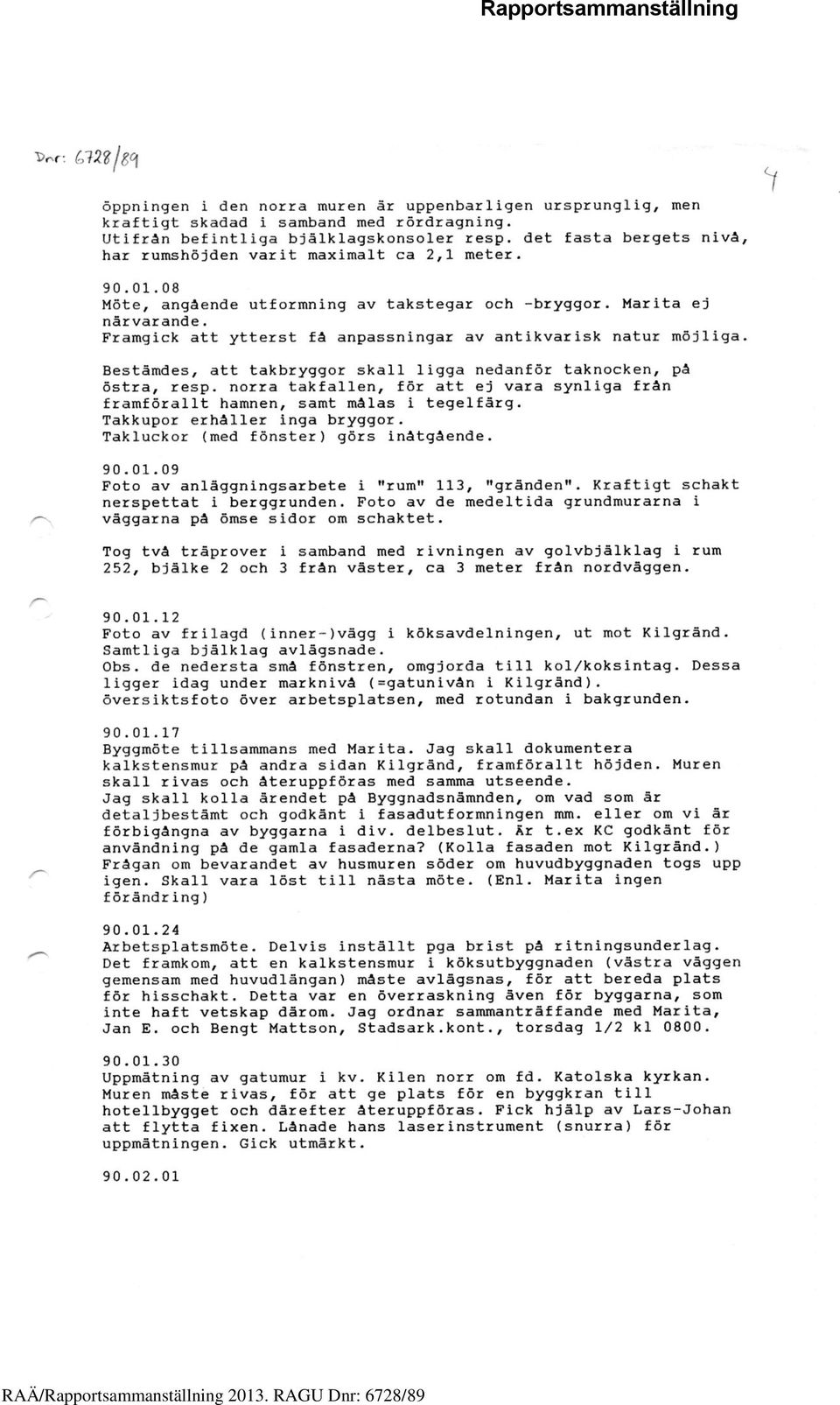

11 Bilaga 1: Dagbok för Hotellet 13

12 Rapportsammanställning

20 Bilaga 2. Fyndlista Hotellet 13. Fynden förvarade hos SHM.

21 Undersökningsplats: Gotland, Visby Hotellet 13 Lst:s dnr: Eget dnr: 6728/89 Materiallista Grävningsledare: Nils-Gustaf Nydolf Uppdragsgivare: RAGU År:1989/90 Arkivhandlingar (Dubbelklicka i ruta och välj Markerad för att sätta kryss) Antal Ärendehandling Ja Nej 10 Manus: Ja Nej 1 Negativ: Ja Nej 239 Negativ nr: E110:48:1 E110:48:48, E110:50:1 E110:50:50, E110:51:1 E110:51:50, E110:52:1 E110:52:50, E110:53:1 E110:53:47. Kontaktkopior: Ja Nej 239 Fotoplaner: Ja Nej Fältritningar: Ja Nej 28 Renritningar: Ja Nej Datadisketter: Ja Nej Fynd: Ja Nej 4 Osteologi: Ja Nej Analysprover Ja Nej Övrigt: Byggmötesprotokoll 57 st. Manus för arkeologisk undersökning 4 sidor. Dagbok över åtgärder och ingrepp byggnadsdok och grävningsdok, 9 sidor. Situationsplaner 29 st. Äldre kartor 32 st. Byggnadshistorik 5 kompendier och 4 lösa sidor. Kopior på äldre foton och målningar av fastigheten 10 st. Foton av äldre målningar 5 st. Planeringskalender för ombyggnationen av Hotellet 13, 2 st. Fyndlista 1 st. Arkeologisk personal utöver grävningsledare: Datering: STÅ BRÅ JÄÅ M-TID ODAT x
