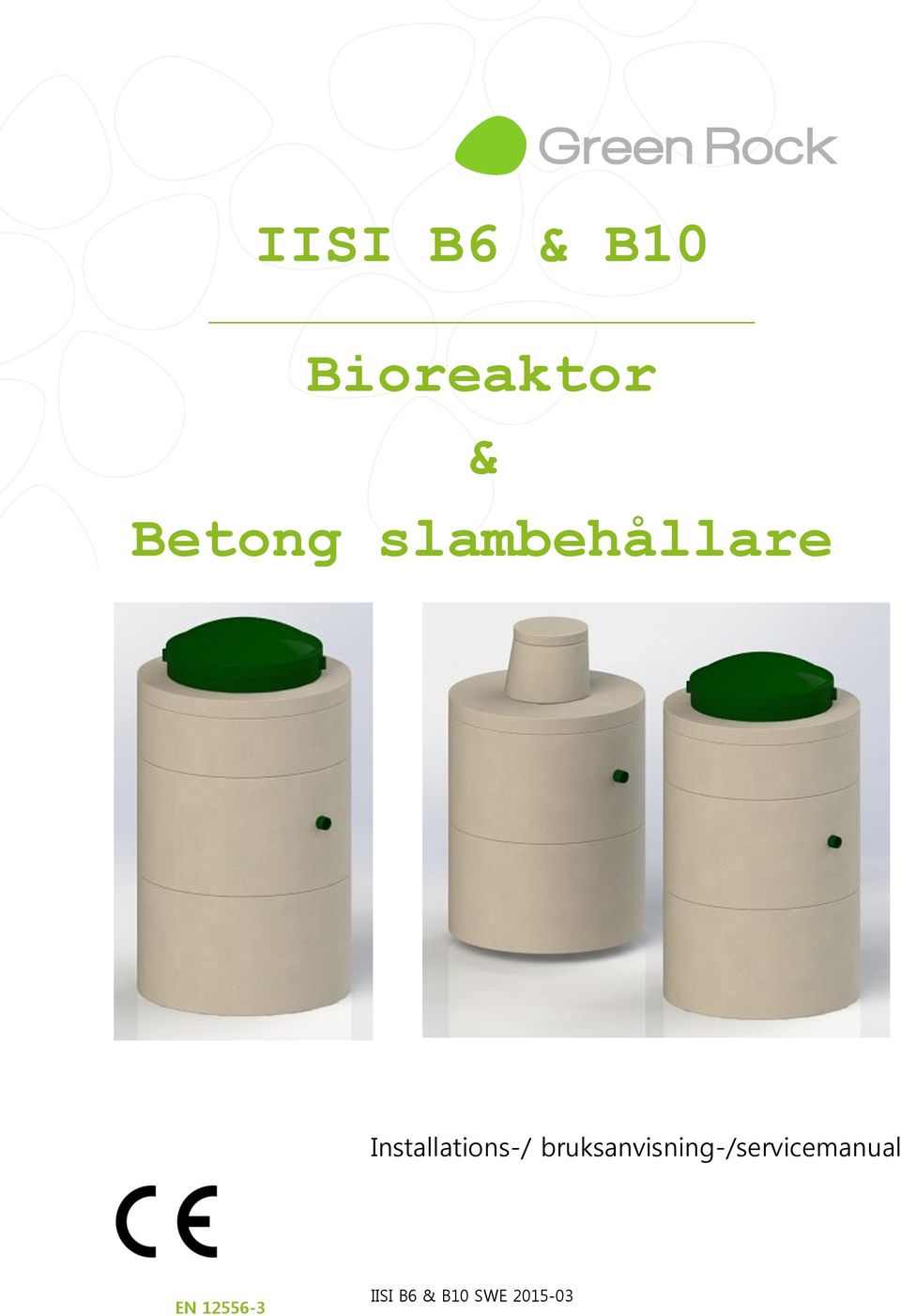

1 IISI B6 & B10 Bioreaktor & Betong slambehållare Installations-/ bruksanvisning-/servicemanual EN IISI B6 & B10 SWE

2 2 Naturen tackar dig för att du valde Green Rocks rengöringsprodukt för avloppsvatten! Våra Green Rock produkter passar för helhetsmässig behandling av vatten. I vårt sortiment finns produkter avsedda för rengöring av avloppsvatten i glesbygden: Till egnahemshus (nytt samt sanering) semesterbostäder bondgårdar camping-områden hotell mindre samhällen IISI B6 & B10 produkten är CE-testad enligt standard Tillverkaren är ett ISO 9001 och ISO certifierat företag. Våra återförsäljar- och regionförsäljarnätverk går att hitta på sidan På sidan hittar du även tilläggsinformation om service- och reservdelar, garantiärenden samt tilläggsinformation om rengöring av avloppsvatten och CE-testresultatet om IISI reningsverk. Automaatiotie 1 FI Oulunsalo ANMÄRKNINGSVÄRT Tillverkaren förbehåller sig rätten till ändringar gällande produktens teknik, komponenter och material. Måtten och vikterna i denna manual är nominella, alltså kan undantag förekomma i den produkt du skaffat.

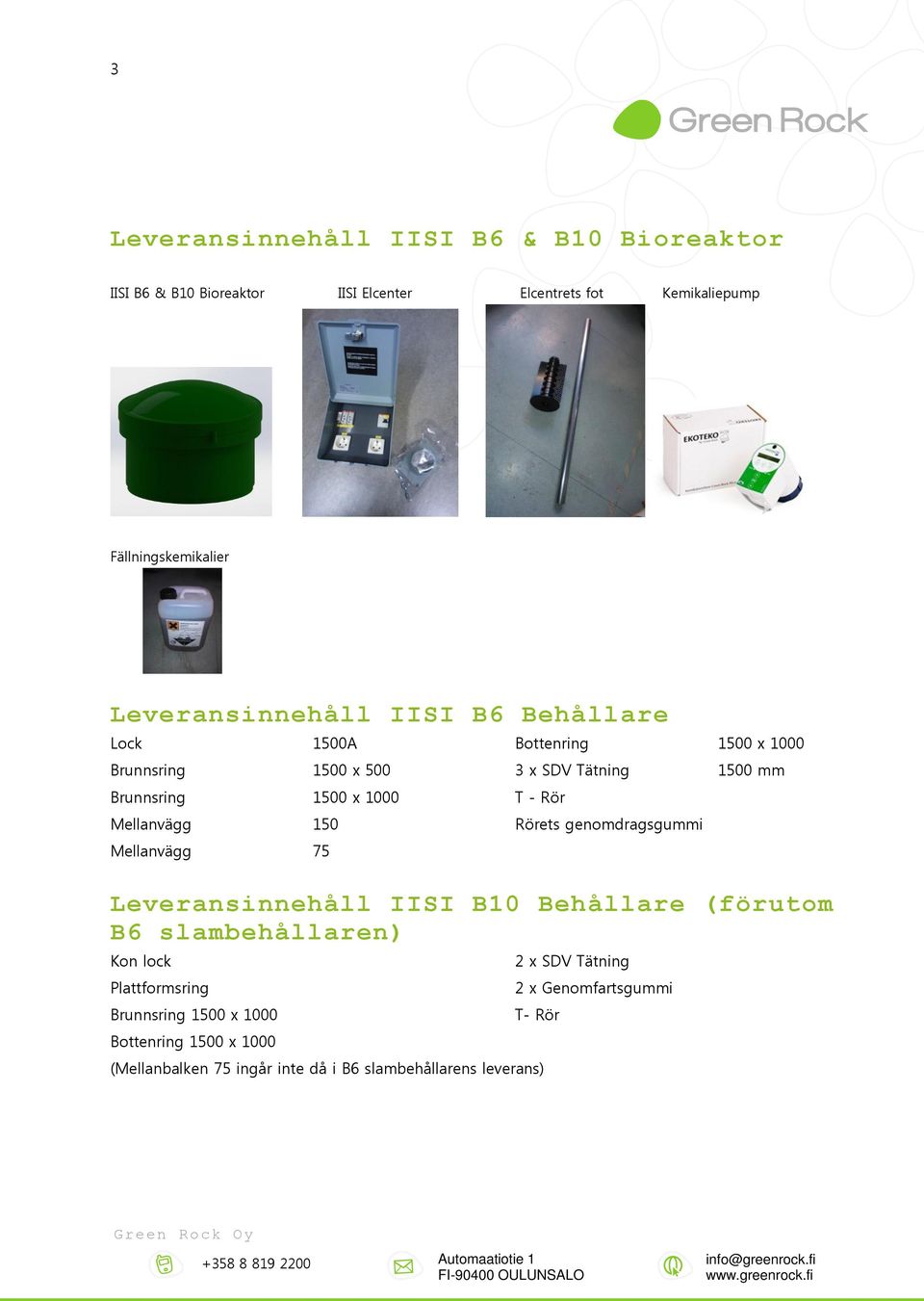

3 3 Leveransinnehåll IISI B6 & B10 Bioreaktor IISI B6 & B10 Bioreaktor IISI Elcenter Elcentrets fot Kemikaliepump Fällningskemikalier Leveransinnehåll IISI B6 Behållare Lock 1500A Bottenring 1500 x 1000 Brunnsring 1500 x x SDV Tätning 1500 mm Brunnsring 1500 x 1000 T - Rör Mellanvägg 150 Rörets genomdragsgummi Mellanvägg 75 Leveransinnehåll IISI B10 Behållare (förutom B6 slambehållaren) Kon lock Plattformsring Brunnsring 1500 x 1000 Bottenring 1500 x x SDV Tätning 2 x Genomfartsgummi T- Rör (Mellanbalken 75 ingår inte då i B6 slambehållarens leverans)

4 4 Innehållsförteckning LEVERANSINNEHÅLL IISI B6 & B10 BIOREAKTOR 3 LEVERANSINNEHÅLL IISI B6 BEHÅLLARE 3 LEVERANSINNEHÅLL IISI B10 BEHÅLLARE (FÖRUTOM B6 SLAMBEHÅLLAREN) 3 1 IISI B6& B10 MINIRENINGSVERK 5 2 INSTALLERING ANMÄRKNINGSVÄRT INNAN INSTALLERING GRÄVARBETEN OCH UTJÄMNING AV BOTTEN B6 INSTALLATION AV SLAMBRUNNEN SAMT IN- OCH AVLOPPSRÖRET B10 INSTALLATION AV FRONTSLAMBRUNN ISOLERING AV RENINGSVERKET VENTILATION AV RENINGSVERKET FYLLNAD AV GROPEN INSTALLATION AV ELCENTER ELKABELS GENOMFART 12 3 ANDRA SAKER ATT OBSERVERA VID INSTALLATION 13 4 IBRUK OCH ANVÄND VARAN CIRKULATIONSPUMPEN INSTÄLLNING AV ELCENTRET OCH START AV RENINGSVERKET ARBETSPAUSRELÄ K1 CIRKULATIONSPUMP ALARMRELÄ K FELSTRÖMSSKYDD FI 16 5 KEMIKALIEPUMP CLEANWATER CHEM-PUMP, GETT INSTALLERING INSTÄLLLNING AVLUFTNING AV KEMIKALIEPUMPEN 18

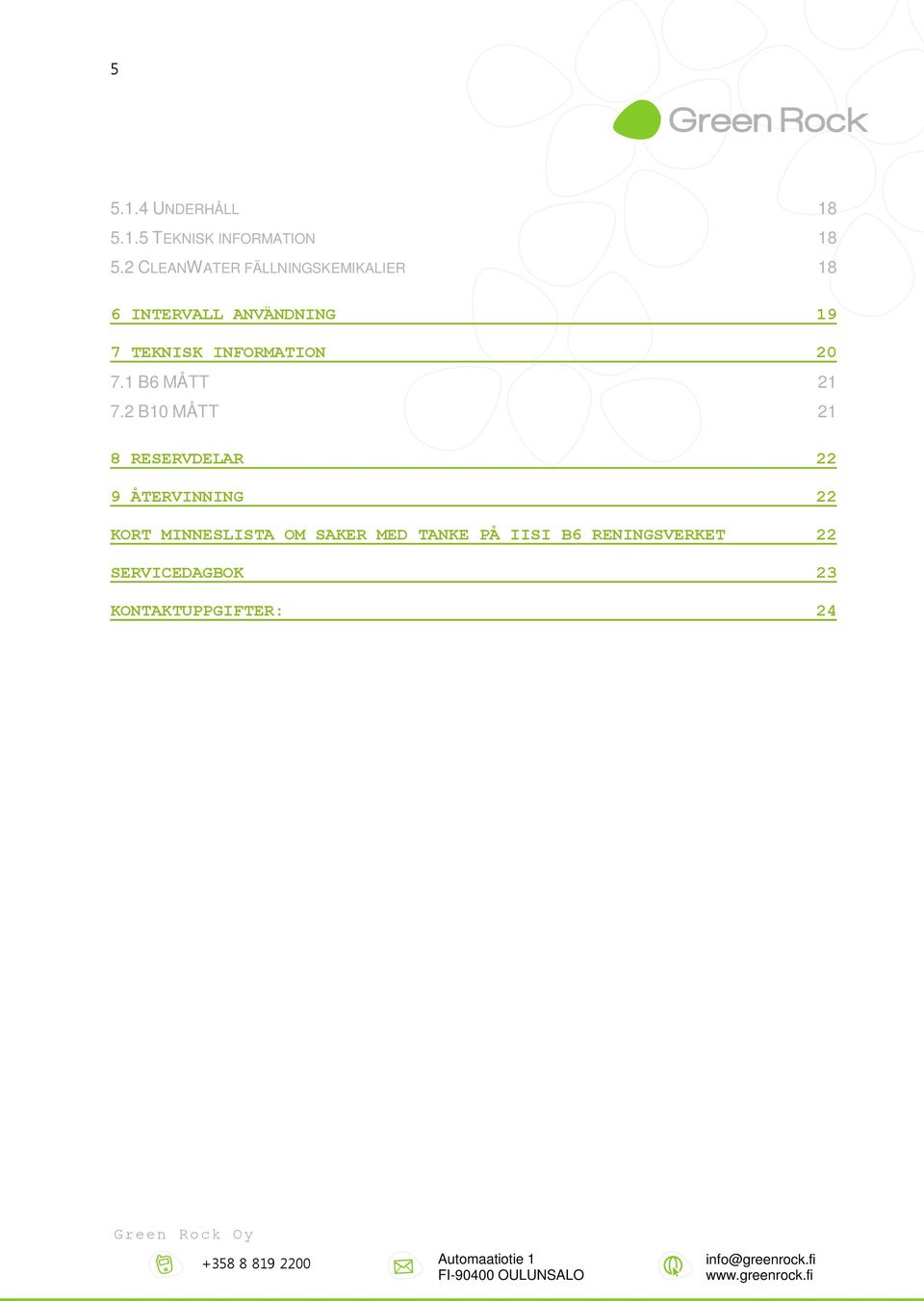

5 UNDERHÅLL TEKNISK INFORMATION CLEANWATER FÄLLNINGSKEMIKALIER 18 6 INTERVALL ANVÄNDNING 19 7 TEKNISK INFORMATION B6 MÅTT B10 MÅTT 21 8 RESERVDELAR 22 9 ÅTERVINNING 22 KORT MINNESLISTA OM SAKER MED TANKE PÅ IISI B6 RENINGSVERKET 22 SERVICEDAGBOK 23 KONTAKTUPPGIFTER: 24

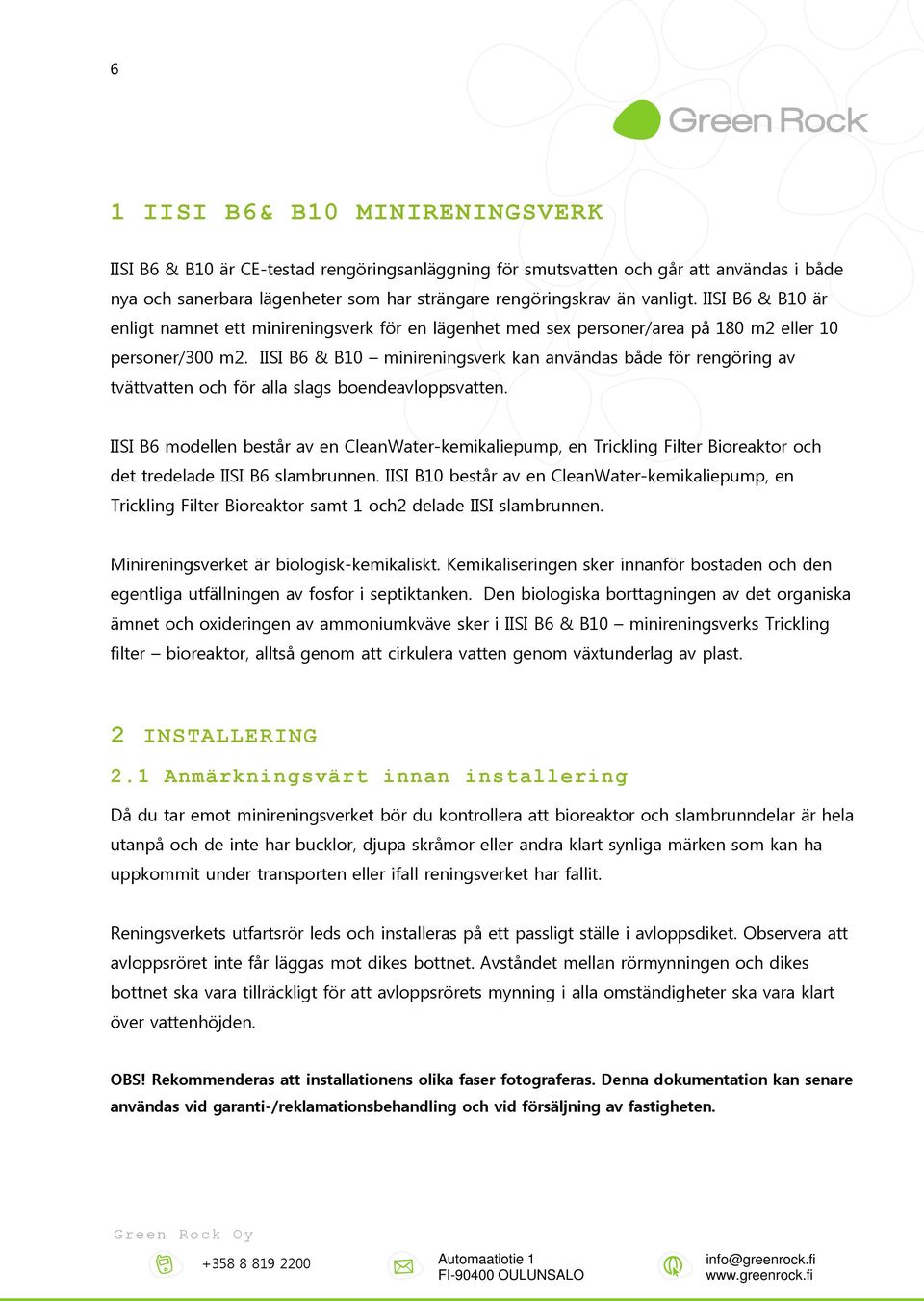

6 6 1 IISI B6& B10 MINIRENINGSVERK IISI B6 & B10 är CE-testad rengöringsanläggning för smutsvatten och går att användas i både nya och sanerbara lägenheter som har strängare rengöringskrav än vanligt. IISI B6 & B10 är enligt namnet ett minireningsverk för en lägenhet med sex personer/area på 180 m2 eller 10 personer/300 m2. IISI B6 & B10 minireningsverk kan användas både för rengöring av tvättvatten och för alla slags boendeavloppsvatten. IISI B6 modellen består av en CleanWater-kemikaliepump, en Trickling Filter Bioreaktor och det tredelade IISI B6 slambrunnen. IISI B10 består av en CleanWater-kemikaliepump, en Trickling Filter Bioreaktor samt 1 och2 delade IISI slambrunnen. Minireningsverket är biologisk-kemikaliskt. Kemikaliseringen sker innanför bostaden och den egentliga utfällningen av fosfor i septiktanken. Den biologiska borttagningen av det organiska ämnet och oxideringen av ammoniumkväve sker i IISI B6 & B10 minireningsverks Trickling filter bioreaktor, alltså genom att cirkulera vatten genom växtunderlag av plast. 2 INSTALLERING 2.1 Anmärkningsvärt innan installering Då du tar emot minireningsverket bör du kontrollera att bioreaktor och slambrunndelar är hela utanpå och de inte har bucklor, djupa skråmor eller andra klart synliga märken som kan ha uppkommit under transporten eller ifall reningsverket har fallit. Reningsverkets utfartsrör leds och installeras på ett passligt ställe i avloppsdiket. Observera att avloppsröret inte får läggas mot dikes bottnet. Avståndet mellan rörmynningen och dikes bottnet ska vara tillräckligt för att avloppsrörets mynning i alla omständigheter ska vara klart över vattenhöjden. OBS! Rekommenderas att installationens olika faser fotograferas. Denna dokumentation kan senare användas vid garanti-/reklamationsbehandling och vid försäljning av fastigheten.

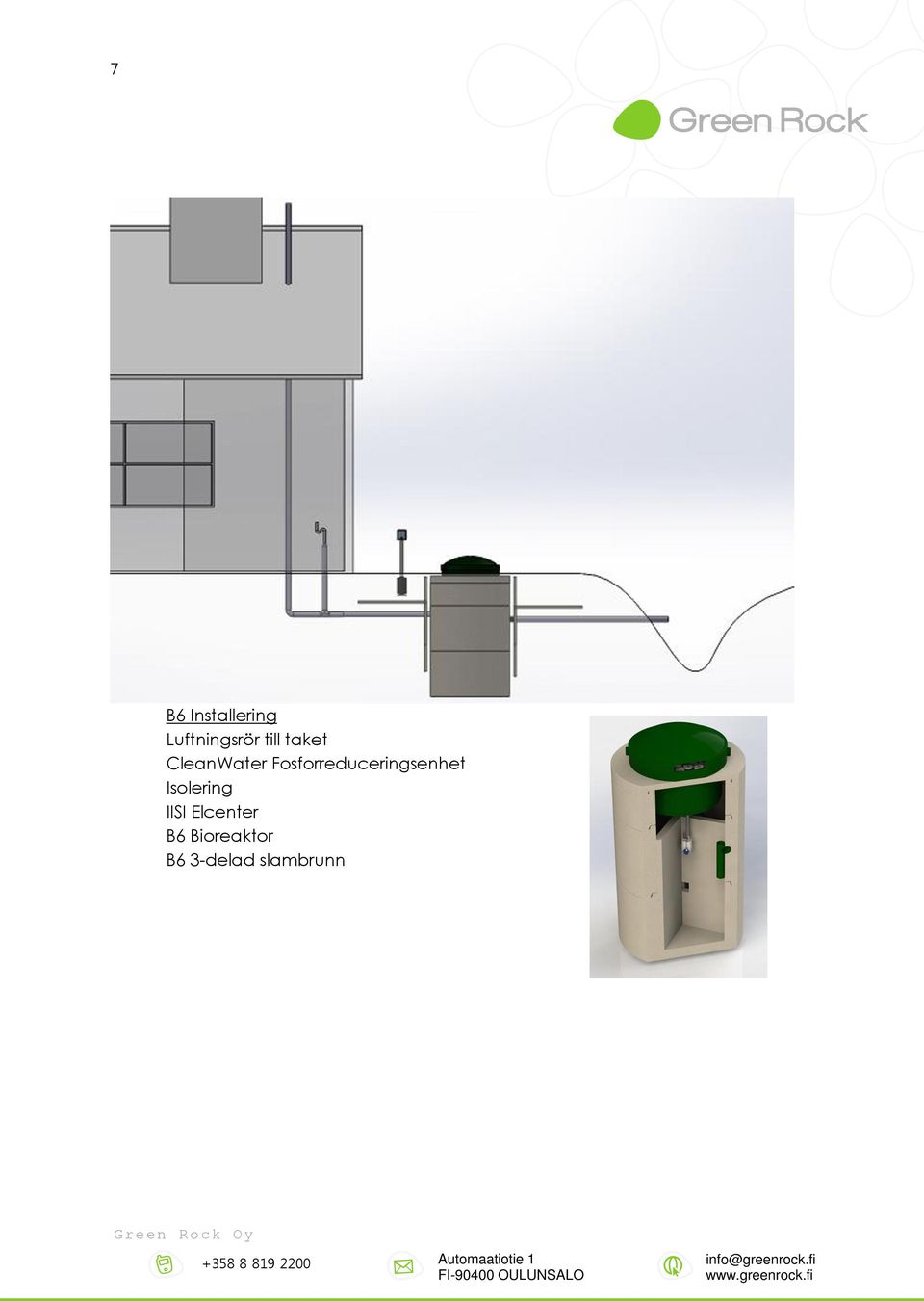

7 7 B6 Installering Luftningsrör till taket CleanWater Fosforreduceringsenhet Isolering IISI Elcenter B6 Bioreaktor B6 3-delad slambrunn

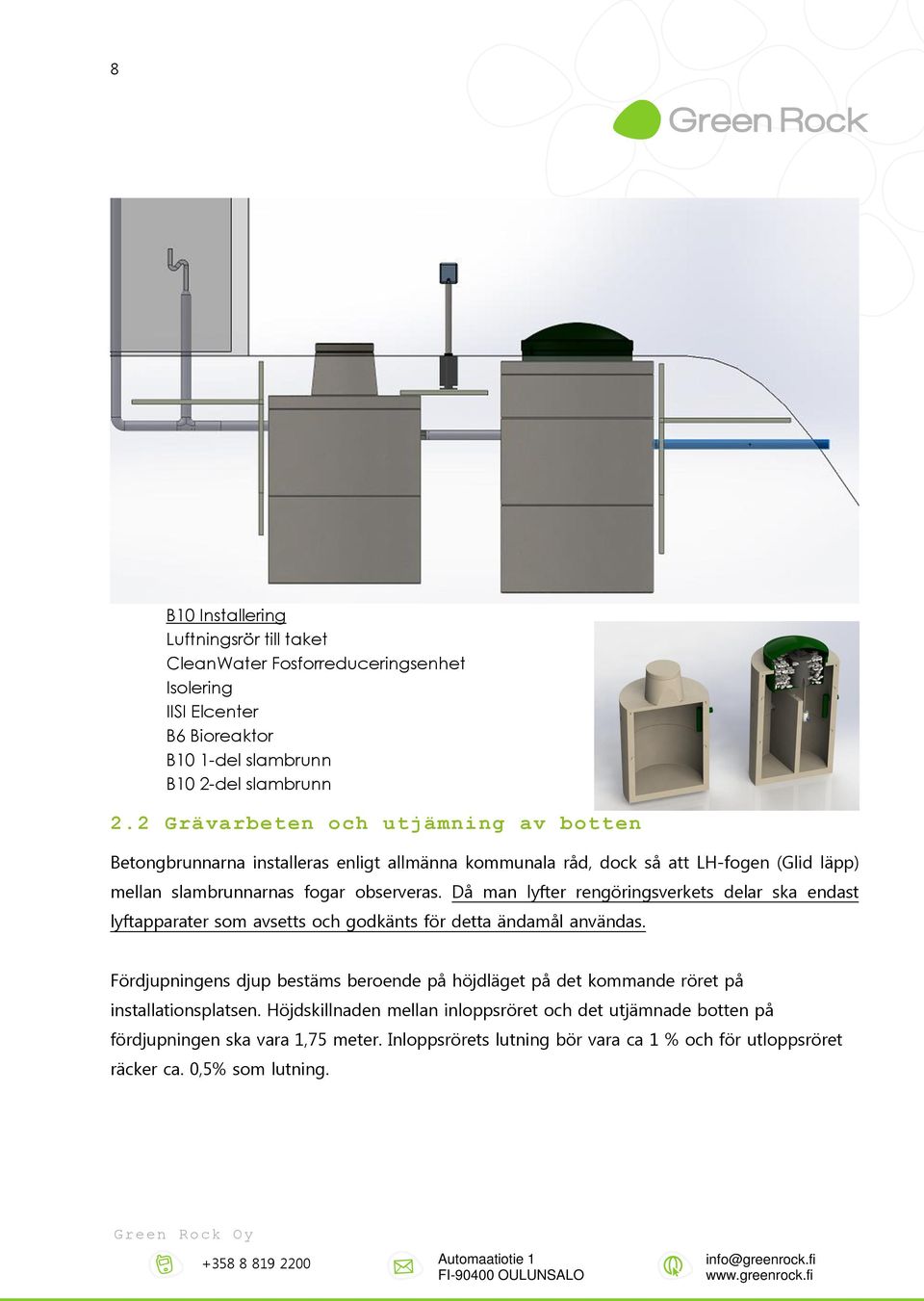

8 8 B10 Installering Luftningsrör till taket CleanWater Fosforreduceringsenhet Isolering IISI Elcenter B6 Bioreaktor B10 1-del slambrunn B10 2-del slambrunn 2.2 Grävarbeten och utjämning av botten Betongbrunnarna installeras enligt allmänna kommunala råd, dock så att LH-fogen (Glid läpp) mellan slambrunnarnas fogar observeras. Då man lyfter rengöringsverkets delar ska endast lyftapparater som avsetts och godkänts för detta ändamål användas. Fördjupningens djup bestäms beroende på höjdläget på det kommande röret på installationsplatsen. Höjdskillnaden mellan inloppsröret och det utjämnade botten på fördjupningen ska vara 1,75 meter. Inloppsrörets lutning bör vara ca 1 % och för utloppsröret räcker ca. 0,5% som lutning.

9 9 Botten på in-och utloppsavloppen jämnas ut med sand och bottnen på rörens fördjupningar isoleras. Fördjupningens botten till själva reningsverket jämnas ut med grovt grus. Höjdlägena på inloppsavloppet och utloppsdiket kan kräva att reningsverket förses med en förhöjningsring och/eller pumpbrunn. Förhöjningsringar finns att få via Green Rock återförsäljare. Reningsverket kan höjas med 50 cm eller 100 cm förhöjningsring. Då man höjer reningsverket ska man komma ihåg att motsvarande förlänga cirkulationspumpens sugslang. Dräneringsrör bör installeras vid behov. 2.3 B6 Installation av slambrunnen samt in - och avloppsröret Installera SDV-tätningen i bottenringen och lyft bottenringen i gropen. Försäkra dig om att bottenriktningen är vågrätt. Installera SDV-tätningen till den nästa 100cm höga bruns ring, genomfartstätningarna samt T-röret och lyft bruns ringen på plats på bottenringen. Försäkra att ringen installeras rätt och att tätningen är på plats. Installera in- och avloppsrören. Stöd rören väl. Observera in- och avloppsrörens tillräckliga lutning. Se 2.2 och 2.6 Gör jordfyllningen på in- och avloppsrörens nivå. Se 2.6. Lyft den bredare mellanväggen på plats. Lyft den smalare mellanväggen på plats (i B10 senare slambehållare finns inte detta skede). Den kortare mellanväggens och T-rörets avstånd ska vara ca. 15 cm.

10 10 Installera SVD-tätningarna till de återstående bruns ringarna och lyft dem på de redan installerade ringarna. Försäkra att ringarna installeras rätt och att tätningarna är på plats. Lyft brunslocket på plats och försäkra igen att lockets tätning är rätt och locket faller på plats. Gör jordarbetet i detta skede och kom ihåg att isolera reningsverket. Se 2.4 Installera bioreaktorns D-tätning runt bioreaktorns krages nedre kant. Tätningen ska vara mellan locket på slambrunnen av betong och bioreaktorn för att täta till fogen. Installera bioreaktorn i den 118 cm breda öppningen på brunnens så att de 4 x 110 mm stora hålen på bioreaktorns botten blir ovanpå slambrunnens 3. del. Centrera bioreaktorn öppningen för att tätningen ska fungera rätt. I detta skede kan man jämnt fortsätta jordfyllandet upp till nivå med bioreaktorns lock. Kom ändå ihåg att lockets låsflikar förblir synliga och de kan användas B10 Installation av frontslambrunn I installationen av B10 frontbehållaren gäller samma regler som vid installation av B6 slambehållaren. Försäkra vågrätheten, tätningarna, in- och utloppsrörens stöd osv. Installera frontbehållaren så att du tar hänsyn till in- och utloppsrörens tillräckliga lutning. I B10 frontbehållaren installeras inga mellanväggar och i B10:s senare behållare installeras ingen smalare mellanvägg. Således har B10 reningsverket sammanlagt 3 slamkamrar.

11 Isolering av reningsverket Det är motiverat att isolera väggarna på reningsverket, speciellt i fritidsbostäder och bostäder därifrån man är frånvarande i längre perioder. Reningsverket kan omringas t.ex. med böjbara polyeten tjälmattor eller Finnfoam isoleringsplattor. Reningsverket isoleras i riktning med jordytan med isoleringsplattor (.t.ex. Finnfoam) på ca en meters avstånd från reningsverkets kanter. Inloppsavloppet bör isoleras med en meter breda isolerings skivor. Utför slutfyllningarna och lutningarna av jorden så att reningsverket inte blir i en grop och ytvattnet styrs bortåt från reningsverket. Då man utför installationen i lerjord måste sandfyllnaden runt reningsverket och brunnarna vara minst två meter. 2.5 Ventilation av reningsverket Det är särskilt viktigt att ventilationen av reningsverket fungerar rätt. Luften leds genom utloppsröret in i reningsverket och därifrån vidare genom inloppsavloppet till ventilationsröret, som har letts till hustaket. Till slut försäkras att både in- och utloppet av luft kan ske utan hinder i ändorna av röret. 2.6 Fyllnad av gropen Se också 2.2. Använd stenfri sand eller annan passande jordmassa till fyllandet. Kom ihåg att alltid använda filtertyg mellan olika jordarter. När alla rör är fastsatta börjas fyllnaden av gropet. Vid återfyllningen bör rören stödas väl för att de inte ska utsättas för tryck eller gå sönder. Om reningsverket installeras i lerjord måste sandfyllnaden göras på ett tillräckligt brett område runt reningsverket och slamtanken (minst en meter). Det lönar sig att börja fyllandet av septiktanken och reningsverk med vatten senast i detta skede. Då blir behållaren utsatt för så lite ansträngning som möjligt. Man fortsätter fyllandet tills nivå med inloppsröret nås, varefter isolerings skivor (Styrox) installeras vågrätt ovanpå röret och runt reningsverket (minst en meters avstånd till reningsverkets kanter). Därefter bearbetas området kring reningsverket slutligen med ytjord. Då ytjorden sprids ut bör jordens lutningar

12 12 observeras så att reningsverket inte blir stående i en grop. På så sätt försäkras att inte eventuella rinnvatten kommer in i reningsverket. Efter detta fortsätter man med jordfyllningen ända upp till betonglockets övre kant. I detta skede kan lyftflikarna på locket tas bort eller vikas i riket. Utbredandet av ytjorden görs först efter installeringen av bioreaktorn för att lutningarna ska bli sådana att reningsverket inte blir i gropen. Så försäkras det att möjligt rinnvatten inte hamnar i reningsverket. 2.7 Installation av elcenter Elcentret placeras bredvid reningsverket och det kopplas till elnätet med en jordkabel. Reningsverkets elledning röret (75mm) kopplas till reningsverket och lyfts bredvid elstolpen. Det lönar sig inte att sätta fast röret från reningsverket direkt i elskåpet för att gaser som lösgör sig från reningsverket inte ska fräta elcentrets metalliska kopplare. Träd inmatningskabeln genom stolpbenet och centralstolpen. Installera elskåpet på stolpen och koppla inmatningskabeln (mcmk 2 x 1,5mm) till centralens radkoppling. Skydda ändan av röret som kommer från reningsverket för regn t.ex. genom att använda en regnhatt eller två 90º kurvor. Elmontören är ansvarig för kopplingarna och det vore därför bra att koppla på reningsverket för första gången då montören är närvarande Elkabels genomfart Gör ett hål i bioreaktorns övre kant för cirkulationspumpens slang enligt bilden nedan. Gör hålet på ett ställe där det är kortast väg till elcentret. Vid behov täta genomfarten.

13 13 3 ANDRA SAKER ATT OBSERVERA VID INSTALLATION Om det används gamla betongbrunnar som delar av systemet bör de ha T-rör för att luften ska strömma genom brunnarna och vidare som ett ventilationsrör till fastighetens tak. I fabrik framställda brunnar bör ventilationen ske ovanför vattenytan mellan brunnens avdelningar. Försäkra att det inte blir förtryckningar som förorsakar vattenfickor i avloppsröret som leder in i reningsverket, vilka kunde förhindra den fria luftströmmen i röret. Försäkra att ändan av utloppsröret inte fryser på vintern. Då utloppröret dras till diket bör du observera att utloppsröret inte ligger mot dike botten utan att rörmynningens avstånd till dike botten är tillräcklit stort så att utlopp rörmynningen under alla omständigheter är klart över vattenytan. Därtill bör rörändan isoleras uppifrån. Förbereda sig på tilläggsisolering av locken ifall fastigheten under vintrarna står oanvänd i över en vecka. Inloppsavloppets och utloppsdikets höjdnivåer kan reningsverket kräva höjningsringar och/eller en pumpbrunn. OBS! I fall det finns i fastigheten en simbassäng, jacuzzi, ett badkar annan behållare som innehåller hundratals liter vatten och töms i avloppet rekommenderar vi att en pumpbrunn installeras framför systemet. Dylika stora vattenmängder som släpps på en gång distraherar septiktankens och reningsverkets funktion. Därtill är de oftast nästan helt rent vatten. Ur en pumpbrunn förs sådant vatten vidare till överläckage och obehandlat vidare förbi systemet. 4 IBRUK OCH ANVÄND VARAN När reningsverket är installerat och septiktankarna är fyllda med vatten i nivå med utloppsröret installeras pumparna på plats.

14 14 Träd elledningarna som placeras i septiktankarna genom röret reserverat för dem bredvid elstolpen. Cirkulationspumpen installeras i tredje slamavdelningen, alltså samma avdelning som har T-röret. Före reningsverk pumpen kopplas till elkontakten måste septiktankarna fyllas med vatten så att pumpen är helt under vattenytan. Cirkulationspumpen får inte användas tom. Obs! Pumpen är en del som utsätts för slitage och måste bytas ut regelbundet. Du kan förlänga pumpens användningstid genom omsorgsfull och regelbunden rengöring av pumpen (minst alltid i samband med tömning). 4.1 Cirkulationspumpen Placera pumpen IISI B6 i reningsverkets senare septiktanks sista (3.) avdelning. Försäkra att dränkpumpens vippa flyter fritt (1). Obs! Pumpen sänks ca. 20 cm under vattenytan, för att vippan fungerar korrekt. Koppla pumpens stickpropp i elcentrets vänstra (X2) kontakt. Pumpen i septiktanken cirkulerar vatten genom mikrobunderlagen i reningsverket. Då vattnet fördroppas i mikrobunderlaget förses det med syre och det organiska ämnet tas bort med

15 15 hjälp av mikrobfunktioner. Vattnet rinner tillbaka till septiktanken då den sista behållaren blir en renvatten behållare, på vars botten biologiskt slam så småningom samlas. Då det kommer nytt vatten in i septiktankarna flyttar det den sista avdelningens vatten via T-förgreningen till utloppsröret. Pump: Grundfos KP-150 A1, IISI reservdelnummer 1600 Obs! Efter installationen låsa reningsverket speciellt för barns säkerhets skull. Obs! Du hittar mera information om pumpens underhåll, service och reservdelar på greenrock.se sidan. 4.2 Inställning av elcentret och start av reningsverket Bild från insidan av IISI S6 PRO elcentret Arbetspausrelä K1 Cirkulationspump Arbetspausreläet K1 styr cirkulationspumpens funktion. Då kontakten är tidstyrd enligt fabriksinställningarna är den på-/avkopplad i 20 minuters cyklar. Range: 100m Time: 2 Function: π

16 16 Koppla cirkulationspumpens kontakt i den tidstyrda stekdosan X2. Reservdel: IISI EA234CT-MFD (ABB) Alarmrelä K2 Styr alarmljusets funktion. Reservdel: Alarmljusrelä Satmatic eller Omron Felströmsskydd FI Alarmet (rött, blinkande ljus på centrets tak) aktiveras då felströmsskyddet (FI) avfyras. Då alarmljuset tänds, ta ut pumpens stickpropp från sin kontakt och lyft upp det avfyrade felströmsskyddet, placera sedan pumpens stickpropp tillbaka på plats. Om alarmet återkommer, rengör och kontrollera pumpens skick eller byt ut pumpen. Reservdelnummer till ett helt elcenter: 1400 IISI Elcenter 5 KEMIKALIEPUMP CleanWater kemikaliepumpen doserar flytande fosforutfällningskemikalier som passar för användning i reningsverk men också jordinfiltration. Med hjälp av kemikaliepumpen fäller utfällningskemikalien ut fosforn i avloppsvattnet effektivt i slambrunnen. Kemikalien främjar samtidigt sjunkandet av slam och förbättrar således också förklarningsprocessen. CleanWater kemikaliepumpen installeras in i huset på ställen där vatten rinner i avloppet så ofta under dagen som möjligt. Pumpens gångtid (portionens storlek) samt gångperiodernas mängd kan justeras, då den optimala dygnsdosen kan väljas att motsvara invånarantalet. Som utfällningskemikalie används den aluminiumbaserade CleanWater (polyaluminiumklorid).

17 CleanWater Chem-pump, Gett Välj en lämplig plats för pumpen och kanistern, t.ex. i ett lavoarskåp eller tekniskt utrymme. Pumpen fastsätts direkt i kanistern genom att rotera fast pumpen i stället för kemikaliekanisterns kork. Den styva sugslangen går in i kanistern och en böjbar inmatningsslang monteras för att mata in kemikalien i avloppet. OBS! I kemikaliepumpens rotationsdel finns en adapter som vid behov kan tas bort, då pumpen kan sättas fast i större gängor. OBS! Det bör dagligen strömma tillräckligt med vatten förbi inmatningspunkten, som t.ex. i köket eller på toaletten. OBS! Kemikalien får inte matas in i metallrören Installering Fastsätt den ena ändan av den böjliga inmatningsslangen i kanalen i kemikaliepumpen. Borra ett hål (Ø 9 mm) under vattenlåset och placera gummihylsan på plats. Tryck inmatningsslangens ända ca. 10 mm in genom isoleringen, dock på så sätt att slangen inte glider loss Inställlning Före pumpen tas i bruk måste dess inställningar justeras enligt användningsplatsen på följande sätt: Koppla transformatorn till stickdosan. Använd Menu-knappen för att byta den egenskap du vill justera. Välj språk med pilknapparna och tryck till slut på OK-knappen. Ställ klockan med pilknapparna, först timmarna och sedan minuterna. Båda valen godkänns med OK-knappen. Välj personantalet med pilknapparna (1-10) enligt användarantalet och kvittera med OKknappen. Välj storleken på kemikaliekanistern med pilknapparna. Den vanligaste storleken i inomhusbruk är 10 liter. Kvittera med OK-knappen.

18 Avluftning av kemikaliepumpen När inställningarna har justerats kan du lufta pumpen genom att trycka på knappen MANUAL FEED, då pumpen matar in kemikalier så länge som knappen hålls nedtryckt. Då vätska stiger upp genom pumpen till inmatningsslangen kan du sluta tvångsinmatningen. Då det finns endast kvar 10% av kemikalien startar pumpen ett automatiskt alarm. Då du har bytt eller tillsatt en ny kanister bör du kvittera larmet med att justera kanisterstorleken på nytt genom att trycka på MENU-knappen så många gånger att den egenskap du vill justera syns på skärmen och kvittera efter det med OK-knappen Underhåll Om kemikalien inte förbrukas, kontrollera först motorns funktion genom att trycka på MANUAL FEED-knappen då pumpen borde gå och kemikalien borde strömma. Kontrollera efter detta att justeringarna är rätt och motsvarar användningsmålet och godkänn justeringarna med OKknappen Teknisk information Kraft: Spänning: Transformator: 12 W 24 VDC 230V AC / 24 VDC Reservdelar: Pump: 1604 CleanWater Chem-pump GETT Transformator: 1401 Kemikaliepumptransformator 5.2 CleanWater fällningskemikalier CleanWater kemikalier som används med kemikaliepumpen. Genomsnittlig förbrukningsmängd ett (10l) kanister/person/år Med CleanWater kemikaliepumpen bör en aluminiumbaserad utfällningskemikalie användas. I IISI reningsverket får ingen järnbaserad utfällningskemikalie användas.

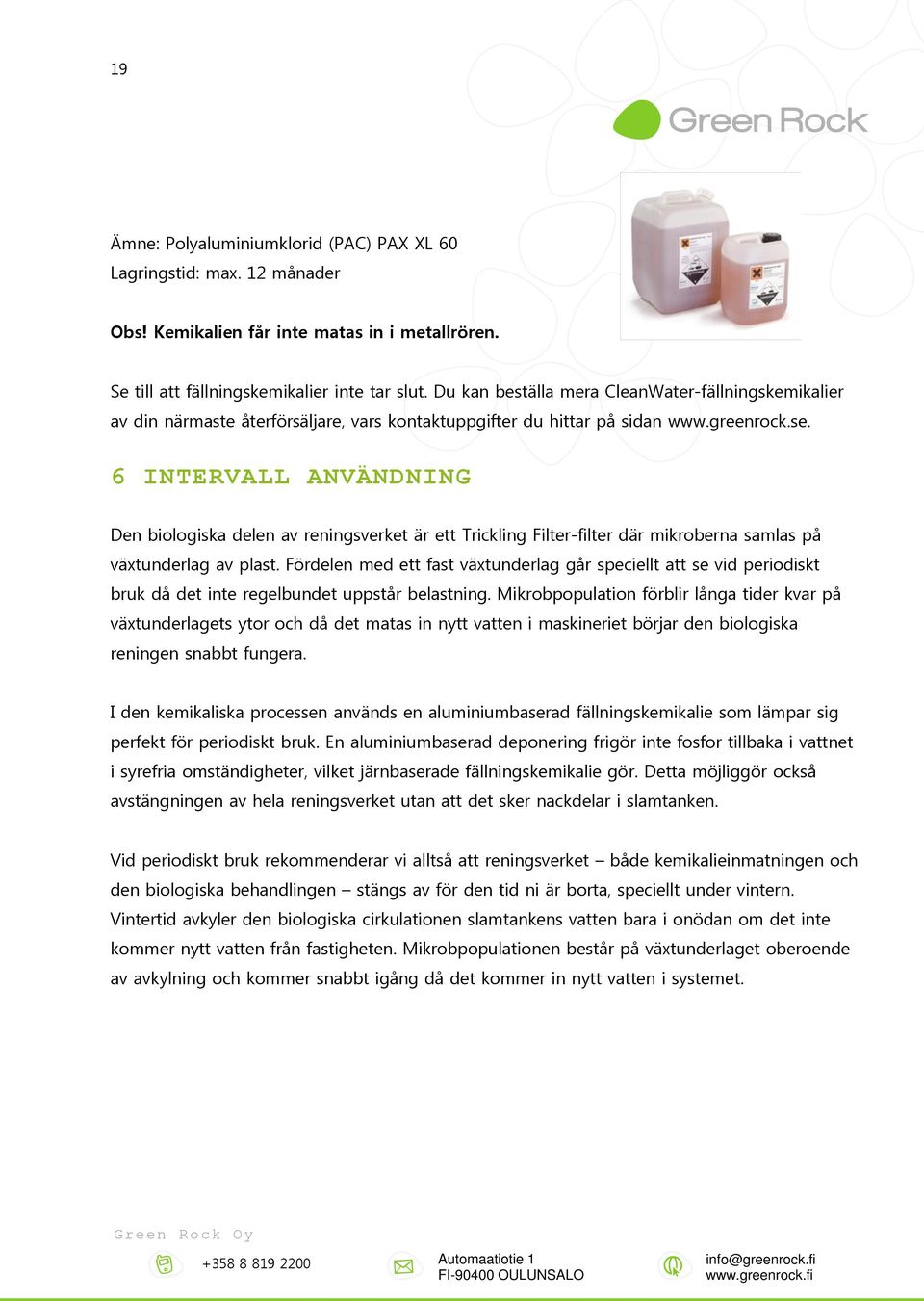

19 19 Ämne: Polyaluminiumklorid (PAC) PAX XL 60 Lagringstid: max. 12 månader Obs! Kemikalien får inte matas in i metallrören. Se till att fällningskemikalier inte tar slut. Du kan beställa mera CleanWater-fällningskemikalier av din närmaste återförsäljare, vars kontaktuppgifter du hittar på sidan 6 INTERVALL ANVÄNDNING Den biologiska delen av reningsverket är ett Trickling Filter-filter där mikroberna samlas på växtunderlag av plast. Fördelen med ett fast växtunderlag går speciellt att se vid periodiskt bruk då det inte regelbundet uppstår belastning. Mikrobpopulation förblir långa tider kvar på växtunderlagets ytor och då det matas in nytt vatten i maskineriet börjar den biologiska reningen snabbt fungera. I den kemikaliska processen används en aluminiumbaserad fällningskemikalie som lämpar sig perfekt för periodiskt bruk. En aluminiumbaserad deponering frigör inte fosfor tillbaka i vattnet i syrefria omständigheter, vilket järnbaserade fällningskemikalie gör. Detta möjliggör också avstängningen av hela reningsverket utan att det sker nackdelar i slamtanken. Vid periodiskt bruk rekommenderar vi alltså att reningsverket både kemikalieinmatningen och den biologiska behandlingen stängs av för den tid ni är borta, speciellt under vintern. Vintertid avkyler den biologiska cirkulationen slamtankens vatten bara i onödan om det inte kommer nytt vatten från fastigheten. Mikrobpopulationen består på växtunderlaget oberoende av avkylning och kommer snabbt igång då det kommer in nytt vatten i systemet.

20 20 7 TEKNISK INFORMATION Egenskap Information Kapasitet 0,75 m 3 /d Vikt - IISI Bioreaktori - IISI B6 Behållare - IISI B10 Behållare Mått diameter x höjd) - IISI Bioreaktori - IISI B6 Behållare - IISI B10 Behållare Volymer - IISI Bioreaktori - IISI B6 Behållare - IISI B10 Behållare Transportör (bioreaktor) - diameter - specifik area - volym - beläggning Kopplingar - inloppsrör - inloppsrörets höjd från botten - utloppsrör - utloppsrörets höjd från botten Ström Elcentrets säkring Elförbrukning per år Kemikaliebehållare 70 kg 5400 kg 5250 kg kg yttre mått: 1250 x 1000 mm 1750 x 2650 mm 1750 x 2650 mm x 2670 mm 2,6 m 3 2,6 + 2,6 m 3 13 cm 213 m 2 /m 3 0,38 m 3 ca 540 st. växtunderlag (ca. 80m2) 110 mm 1750 mm 110 mm 1650 mm 230 V, 1-skedet 1 x 10 A 2498 kwh/a 10 l, uppskattad kemikalieförbrukning: 10 liter / person / år Koagulant Polyalumiiniklorid (PAC) PAX XL 60 Kemikaliepump Cirkulationspump (stänk) Styrenhet Clean Water Chem-pump IWAKI (eller motsvarande); 15 g/min; Motor: Mitsubishi, MG8-D, Effekt: 6 W, Spänning: 24 VDC, Transformator: 230V AC / 24 VDC Grundfors KP 150 A1 (eller motsvarande); 141 l/min, 0,3 kw IISI Elcenter och arbetspausreläer (eller motsvarande)

21 B6 MÅTT 7.2 B10 MÅTT Obs! IISI B 10 innehåller två behållare. Den första är en 1-del och den andra 2-del slamkammare.

22 22 8 RESERVDELAR Du kan beställa reservdelar till Green Rocks produkter av återförsäljaren närmast dig, vars kontaktuppgifter du hittar på sidan 9 ÅTERVINNING Våra vattenreningsprodukter är huvudsakligen tillverkade av polyeten och polypropen, vilka är återvinningsbara material. I pumparna och elmaskinerna finns det metall och elektronik vilka bör bortskaffas genom återvinning som metall eller elektronikavfall. Därtill finns det små mängder gummi (tätningar och hylsor) samt ett par PVC-komponenter (spänningsmuttern och slangkopplingen) i produkten. Tilläggsinformation om återvinningen får du vid behov av återförsäljaren eller tillverkaren. Kort minneslista om saker med tanke på IISI B6 reningsverket Installering: Dränering från fall till fall enligt omständigheterna (ifall möjligt) Grundarbete enligt anvisningen SDV tätnings noggranna installation tät behållare Isolering Omsorgsfull installering av rör (kom ihåg slamreturrören) Noggrann installering av utloppsröret så att det inte fryser Dokumentering av installationen i form av bilder Användning och service: Ta loss cirkulationspumpens stickpropp före tömning och koppla tillbaka den i stickdosan först då slamavdelningarna har fyllts med vatten. Utför vattenfyllningen genast efter tömningen. Slamtankarna bör tömmas två gånger i året! Efter tömningen ska de fyllas med vatten. Försäkra dig om pumparnas felfria funktion genom regelbunden rengöring minst i samband med tömning av slamtankarna. Om det ser ut att växtunderlaget håller på att bli förstoppat i reningsverket kan det sköljas med vattenslang i samband med slamtankarnas tömning och således skölja onödig biomassa i septiktanken.

23 23 Om vattnet inte sprider sig jämnt på växtunderlag, rengör cirkulationspumpen samt munstycket. Kontrollera felströmsskyddets funktion i elcentret alltid i samband med service. Gör en allmän funktionskontroll i samband med tömning av slamtankarna. Bokför de gjorda tömningarna och serviceåtgärderna i servicedagboken. Servicedagbok SPARA DENNA INSTRUKTIONSBOK FÖR SENARE BEHOV! Dag Åtgärd Kvittering

24 24 Kontaktuppgifter: Din IISI återförsäljares kontaktuppgifter: Företag: Adress: Telefon: Kontaktperson: Din IISI installatörs kontaktuppgifter: Företag: Adress: Telefon: Kontaktperson:
