1 or rätt Yto Yt r Y o och slätt SLIP- OCH POLERVERKTYG FRÅN 3M

2 3M Ytkonditionering Inom området industri har 3M utvecklat produkter som leder till överlägsna resultat och till ökad produktivitet. Användaren sparar tid och pengar och de tillverkade produkterna uppfyller kundernas högt ställda kvalitetskrav. 3M:s uppfi nningar är också resultat av den intensiva dialog som förs med våra kunder. På så vis lär vi oss förstå kundens krav och kan erbjuda skräddarsydda lösningar _03_tabellsidor_ , 13.51

3 Innehåll VAD ÄR YTKONDITIONERING MODERN SLIPTEKNOLOGI-VARUMÄRKEN SCOTCH-BRITE SCOTCH-BRITE GROVRENGÖRARE SCOTCH-BRITE HJUL SCOTCH-BRITE ARK OCH RULLAR SCOTCH-BRITE BORSTAR SCOTCH-BRITE RONDELLER ROLOC PRODUKTER SCOTCH-BRITE BORSTRONDELLER SCOTCH-BRITE BAND RADIALBORSTAR _03_tabellsidor_ , 13.51

4 Vad är ytkonditionering? Ytkonditionering går ut på att förbättra kvalitén på en yta utan att avverka eller förändra dimensionen. Till exempel när man vill ta bort rost från en yta på järn som ska målas. Scotch-Brite produkterna avlägsnar snabbt och lätt orenheter på en given yta, antingen de kommer från omgivningen som smuts, korrosion, gammal beläggning eller från själva materialet som oxid och liknande. En ren yta ger bättre resultat vid lödning, svetsning, anodisering, målning och andra ytprocesser. Scotch-Brite avlägsnar beläggningar från ytan och ger en aktiv yta med en likartad ytkemi. Kvalitétskraven höjs ständigt och det som var gott nog igår, duger inte idag eller i morgon. Därför har 3M utvidgat definitionen av ytkonditionering till följande. Bättre kvalité och utseende med enhetligt resultat för varje produkt i serien. Bättre arbetssäkerhet genom att eliminera lösa kringfl ygande ståltrådar. Kyl/smörjmedel Kylmedel som exempelvis vatten och oljeblandat vatten minskar värmeutvecklingen och ökar livslängden hos Scotch-Brite ytkonditioneringsprodukter. Vid användning av rent vatten ger produkterna en mer aggressiv ytbearbetning. Där det är möjligt bör man alltid använda kyl- och/eller smörjmedel. GROVLEKAR ALUMINIUMOXID Grovlekar 3M Scotch-Brite Aluminiumoxid AUFN ASFN AVFN AFIN AMED Ultrafi n Superfi n Mycket fi n Fin Medium Flera faktorer påverkar resultatet med 3M ytkonditioneringsprodukter ACRS AXCRS Grov Extra Grov 48 Det är inte bara valet av slipprodukt som påverkar slutresultatet. Det är många faktorer som samverkar för att ge ett önskat resultat och vi kommer här att belysa de viktigaste. Periferihastighet och arbetstryck Vid ytkonditionering med 3M:s produkter påverkas såväl skäregenskaper som livslängd och ytfinish av periferihastigheten i bearbetningen. Det är därför viktigt att använda korrekt periferihastighet för varje produkt. Detta gäller speciellt vid låga hastigheter, för att uppnå satinfinish och för ytbearbetning på aluminiumlegeringar. Hög periferihastighet används för att avlägsna mindre ytfel och vid avgradning före högglanspolering. Korrekt arbetstryck är en annan viktig faktor för att uppnå önskat resultat. Arbetstrycket inverkar också på Scotch-Brites livslängd. Oscillation En oscillerande sliprörelse är ofta fördelaktig vid t.ex. putsning och rengöringsoperationer. Oscillationen bryter längsgående repor och ger en speciell yta. GROVLEKAR KISELKARBID Grovlekar 3M Scotch-Brite Kiselkarbid SUFN Ultrafi n SSFN Superfi n SVFN Mycket fi n SFIN Fin SMED Medium SCRS Grov SXCRS Extra Grov _03_tabellsidor_ , 13.51

5 Scotch-Brite Ytkonditioneringsprodukter Många fördelar i din verksamhet Scotch-Brite ytkonditioneringsprodukter är marknadsledande inom rengörings- och finishprodukter för metallindustrin. Baserat på vår djupa marknadskännedom har 3M:s forskning och utveckling tagit fram nya produkter som ger ett mervärde i Er verksamhet. Vad är Scotch-Brite? Det är den unika nylonväven som är själva eggen i Scotch-Brite produkterna. Syntetiska fibrer och slipmineraler (aluminiumoxid eller kiselkarbid) kombineras med ett lim och bildar tillsammans en följsam tredimensionell öppen nylonväv. Väven är slitstark och bekväm att arbeta med. Den öppna vävdesignen gör att kall luft kan cirkulera, vilket betyder minskad risk för skevhet eller missfärgningar i detaljen. Den motstår också igensättning, något som hjälper till att förbättra dess finish- och poleregenskaper. Jämnt resultat Den unika designen hos Scotch-Brite produkterna gör att nya slipkorn hela tiden kommer i kontakt med arbetsytan. På så sätt uppnås ett likformigt resultat gång på gång. Tack vare den fjädrande väven minimeras materialavverkningen. Därmed minskar risken att överarbeta detaljen och rubba kritiska toleranser. Eftersom produkterna ger jämn och hög finish kan man eliminera vissa produktionssteg och spara tid och arbetskostnader. Scotch-Brites porösa väv motstår igensättning och ger lång livslängd. Detta bidrar till att minska utbytes- och stilleståndskostnaderna, då operatören inte behöver byta slipverktyg så ofta. Scotch-Brite varumärkeslöfte By providing industrial cleaning, fi nishing and deburring solutions, Scotch-Brite helps businesses save time, improve operator safety, and provide overall value to their manufacturing operations _03_tabellsidor_ , 13.52

6 3M Ytkonditionering det smarta valet med unik design Avsevärda besparingar Scotch-Brite produkter ger en jämn och högkvalitativ finish. Vissa produktionssteg kan elimineras och man sparar tid och arbetskostnader. 50 Scotch-Brite väven motstår igensättning och gör att produkterna arbetar och räcker längre. Utbytes- och stilleståndskostnaderna minskar eftersom man inte behöver byta verktyg lika ofta. Dessutom arbetar Scotch-Brite produkterna kallt, vilket innebär mindre risk för skevhet eller missfärgningar i detaljen. Det i sin tur medför färre kassationer samt reducerad arbetstid och kostnad för omarbetning _03_tabellsidor_ , 13.52

7 3M Scotch-Brite Grovrengörare GP Blue Använd gärna denna grovrengörare på svåråtkomliga ytor, oregelbundna former och kanter eftersom den är extra flexibel. Den blå grovrengöraren används för operationer som borttagning av färg och rost eller rengöring av svetsfogar utan att den skadar arbetsstycket. Den erbjuder längre livslängd och aggressivare bearbetning än den tidigare svarta grovrengöraren. Färgar inte av sig på rostfritt. 3M Scotch-Brite Grovrengörare GP Blue CG-DC Grovrengörare som används tillsammans med spindel med 6 mm skaft eller med 8 mm skaft. 3M GROVRENGÖRARE GP BLUE CG-DC Art.nr. Storlek mm Max varvtal x x x x x M Scotch-Brite Grovrengörare GP Blue CG-ZS Grovrengörare med 6 eller 8 mm spindel. 3M GROVRENGÖRARE GP BLUE CG-ZS Art.nr. Storlek mm Max varvtal x 13 x x 13 x x 13 x x 25 x x 25 x x 25 x _03_tabellsidor_ , 13.53

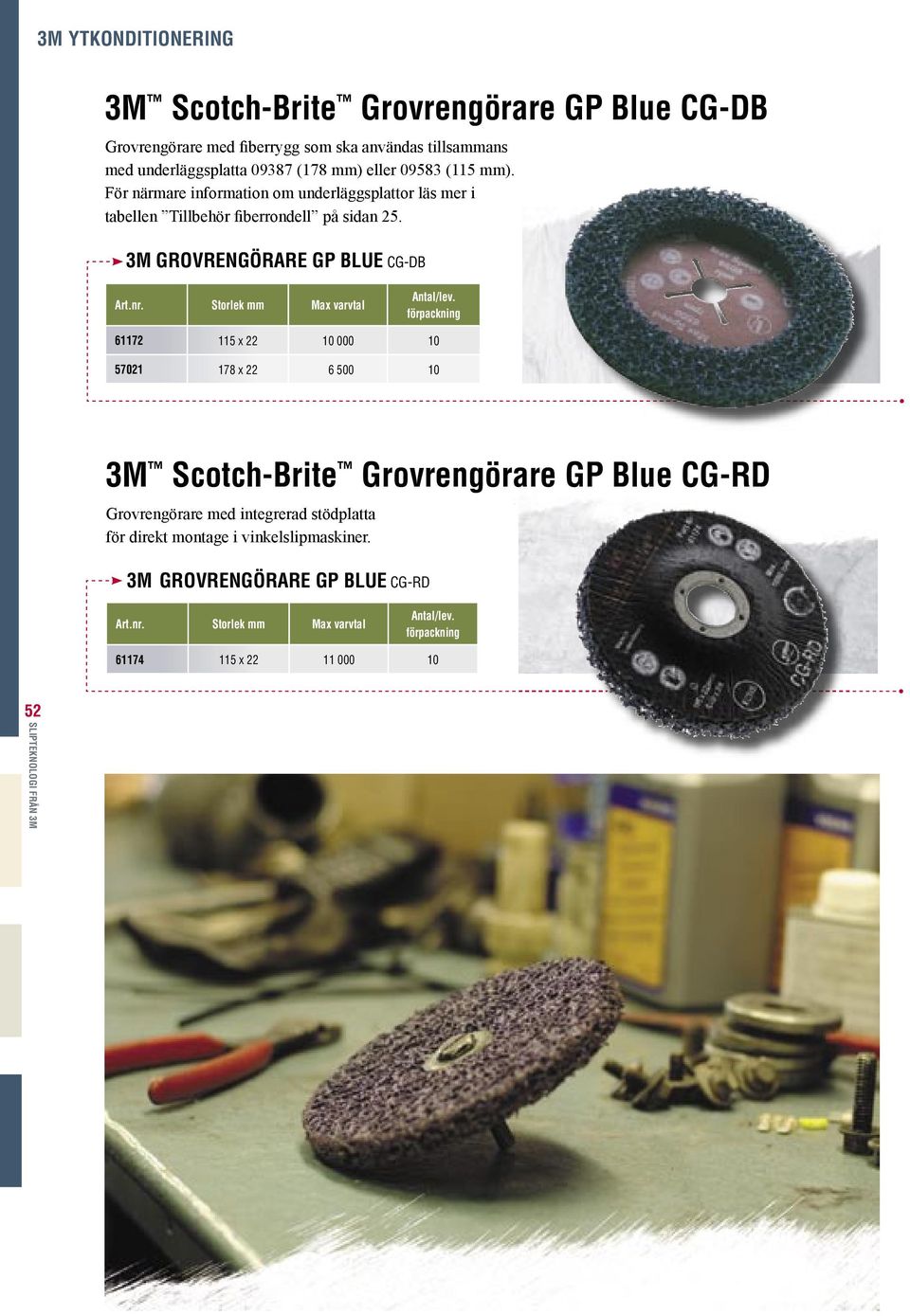

8 3M Scotch-Brite Grovrengörare GP Blue CG-DB Grovrengörare med fiberrygg som ska användas tillsammans med underläggsplatta (178 mm) eller (115 mm). För närmare information om underläggsplattor läs mer i tabellen Tillbehör fiberrondell på sidan 25. 3M GROVRENGÖRARE GP BLUE CG-DB Art.nr. Storlek mm Max varvtal x x M Scotch-Brite Grovrengörare GP Blue CG-RD Grovrengörare med integrerad stödplatta för direkt montage i vinkelslipmaskiner. 3M GROVRENGÖRARE GP BLUE CG-RD Art.nr. Storlek mm Max varvtal x

9 3M Scotch-Brite Grovrengörare XT Purple XT Purple grovrengörare är extra grov och framtagen för tuffare rengöringsoperationer. Den erbjuder en mycket lång livslängd. Öppen väv för kallare bearbetning och minskad risk för igensättning. Färgar inte av sig. Används på kanter, hårda metallytor eller där en kraftig grovrengörare krävs. 3M Scotch-Brite Grovrengörare XT Purple XT-DC Grovrengörare som används tillsammans med spindel med 6 mm skaft eller med 8 mm skaft. 3M GROVRENGÖRARE XT PURPLE XT-DC Art.nr. Storlek mm Max varvtal x x x

10 3M Scotch-Brite Grovrengörare XT Purple XT-ZS Grovrengörare med 6 eller 8 mm spindel. 3M GROVRENGÖRARE XT PURPLE XT-ZS Art.nr. Storlek mm Max varvtal x 13 x x 13 x x 13 x x 25 x x 25 x x 25 x M Scotch-Brite Grovrengörare XT Purple XT-DB Grovrengörare med fiberrygg som ska användas tillsammans med underläggsplatta (178 mm) eller (115 mm). För närmare information om underläggsplattor läs mer i tabellen Tillbehör fiberrondell på sidan 25. 3M GROVRENGÖRARE XT PURPLE XT- DB Art.nr. Storlek mm Max varvtal x x M Scotch-Brite Grovrengörare XT Purple XT-RD Grovrengörare med integrerad stödplatta för direkt montage i vinkelslipmaskiner. 3M GROVRENGÖRARE XT PURPLE XT-RD Art.nr. Storlek mm Max varvtal x

11 3M Scotch-Brite skumförstärkt Grovrengörare 3M:s skumförstärkta grovrengörare är framtagen för tuffare rengöringsoperationer där användaren kräver en längre livslängd. Den erbjuder förbättrad livslängd jämfört med den blå grovren göraren. Färgar inte av sig. 3M Scotch-Brite Grovrengörare H1-DC Vår skumförstärkta grovrengörare som används tillsammans med spindel med 6 mm skaft eller med 8 mm skaft. 3M GROVRENGÖRARE H1-DC Art.nr. Storlek mm x x x M Scotch-Brite Grovrengörare H1-ZS Skumförstärkt grovrengörare med 6 eller 8 mm spindel. 3M GROVRENGÖRARE H1-ZS Art.nr. Storlek mm Spindel diameter mm x x M Tillbehör till Grovrengörare TILLBEHÖR Art.nr. Beskrivning Storlek mm Används med Spindel mm CS-DC 100 mm Spindel mm CS-DC 150 eller 200 mm 5

12 3M Scotch-Brite Gradningshjul DB-WL 3M erbjuder ett brett och komplett sortiment av gradningshjul med kiselkarbidkorn för metallbearbetning. Hjulen används för gradning, ytbehandling eller putsning. I jämförelse med konventionella gradningsverktyg blir kvalitén högre med 3M:s hjul för metallbearbetning. Den kontrollerade gradningsprocessen kan också leda till snabbare tillverkning och lägre produktionskostnader. 3M Scotch-Brite:s lindande gradningshjul ger många möjligheter att förbättra avgradningsprocessen. Förebygger underskärning och urgröpning genom den kontrollerade gradningsprocessen. Genererar inga matta partier eller förändrar arbetsstyckets geometri. Skapar inga nya grader. GRADNINGSHJUL DB-WL Art.nr. Densitet Storlek mm Max varvtal SFN 152 x 25,4 x 25, SMED 152 x 25,4 x 25, SFN 152 x 25,4 x 25, SFN 203 x 25,4 x 76, SMED 203 x 25,4 x 76, SFN 203 x 25,4 x 76, SFN 203 x 50,8 x 76, SMED 203 x 50,8 x 76, SFN 203 x 50,8 x 76, M Scotch-Brite EX3 Gradningshjul X3-WL EX3 är det senaste gradningshjulet med kiselkarbidkorn från 3M. Hjulet har en tätare sammansättning och ger bra resultat för riktigt grova grader och automatiserade arbetsprocesser. 57 GRADNINGSHJUL X3-WL Art.nr. Densitet Storlek mm Max varvtal SFN 152 x 12 x 25, SFN 152 x 25,4 x 25, SFN 203 x 12 x 76, SFN 203 x 25,4 x 76,

13 3M Scotch-Brite Putshjul FS-WL Ytbehandlingsarbetet är oftast det sista steget i tillverkningen. Därför är finishoperationen mycket viktig samtidigt som den är den mest kostsamma delen av tillverkningsprocessen. Det finns Scotch-Brite putshjul med kiselkarbid för en blank finish och aluminiumoxid för en matt finish. Det finns olika hårdheter för att uppnå maximal livslängd. Det finns även olika grovlekar för att uppnå olika ytor. Ger likformiga ytstrukturer på alla produkter i en linje eftersom arbetsstycket kontinuerligt utsätts för nytt slipmedel. Förändrar inte formen eller dimensionen på produkten. Har längre livslängd än konventionella ytbehandlingsprodukter, vilket reducerar antalet produktionsstopp. Avlägsnar små ojämnheter och minskar antalet arbetssteg och sekvenser. Motstår igensättning och arbetar utan större värmealstring p.g.a. den öppna strukturen. Detta minskar risken för skevhet och missfärgning. PUTSHJUL FS-WL Art.nr. Densitet Storlek mm Max varvtal SCRS 152 x 25,4 x 25, SMED 152 x 25,4 x 25, SFN 152 x 25,4 x 25, AMED 152 x 25,4 x 25, SCRS 203 x 50,8 x 76, SMED 203 x 50,8 x 76, SFN 203 x 50,8 x 76, AMED 203 x 50,8 x 76, M Scotch-Brite Gradnings- och polerhjul DL-WM 3M DLO-hjulet tillverkas med en unik och avancerad formteknik för att stabilisera slipkornet genom hela hjulet. DLO-hjul finns i två olika grovlekar, båda med mineralen aluminiumoxid. Jämfört med konventionella polernylon- och gummibundna hjul har DLO-hjulet många fördelar. Hjulet är formstabilt och producerar mindre damm. Används framförallt vid tuff gradning och borttagning av andra ytdefekter på kolstål, rostfritt stål samt titan. GRADNINGS- OCH POLERHJUL DL-WM Art.nr. Densitet Storlek mm Max varvtal HA x 13 x HA x 13 x HA x 25 x HA x 25 x HA x 13 x HA x 13 x HA x 25 x HA x 25 x

14 3M Scotch-Brite Lättgradningshjul LD-WL Framtaget för lätta gradningsoperationer samtidigt som du får en polerad yta. LÄTTGRADNINGSHJUL LD-WL Art.nr. Densitet Storlek mm Max varvtal SFIN 203 x 25,4 x 76, SFIN 152 x 25,4 x 25, SFIN 203 x 25,4 x 76, SFIN 203 x 50,4 x 76, M Scotch-Brite Multifi nishinghjul MU-WL Mycket följsamt och mjukt Scotch-Brite hjul med kiselkarbid slipkorn som producerar jämna ytor på rostfritt stål och övriga metaller. Den öppna vävkonstruktionen på dessa hjul tar bort ytföroreningar samtidigt som de motstår igensättning. Används främst på rostfritt stål. MULTIFINISHINGHJUL MU-WL Art.nr. Densitet Storlek mm Max varvtal SFIN 152 x 50,8 x 25, SMED 152 x 50,8 x 25, SCRS 152 x 50,8 x 25, Positionering av 3M Scotch-Brite hjul LIVSLÄNGD X3-WL 9 S FN DB-WL 9 S FN DB-WL 8 S MED DB-WL 7 S FN FS-WL 8 A MED DL-WM H A 240 DL-WM H A 120 FS-WL 6 S FN FS-WL 5 A MED FS-WL 5 A CRS FS-WL 2 S MED FS-WL 2 S CRS AGGRESSIVITET

15 3M Scotch-Brite Polerskärhjul CP-WL Mycket kraftigt hjul för aggressiv avverkning och polering. Lång livslängd. Producerar jämna ytor snabbt och effektivt. Med polerskärhjulen tar du enkelt bort defekter som gjutmärken och sliprepor. Används bl.a. till ytkonditionering av rör och stänger, passar utmärkt till centerless applikationer. POLERSKÄRHJUL CP-WL Art.nr. Densitet Storlek mm Max varvtal AMED 203 x 25,4 x 76, AMED 203 x 50,8 x 76, AMED 203 x 25,4 x 76, Tillbehör till Scotch-Brite hjul Expanderhållare används när du vill montera ett gradningsoch/eller putshjul på t.ex. en rak maskin, hjulet ska ha en innerdiameter på 25,4 mm. TILLBEHÖR HJUL 60 Art.nr. Beskrivning Storlek mm Används Expanderhållare för 25 mm 8 mm skaft Till hjul 10

16 3M Scotch-Brite EXL Puts-och gradningsskiva XL-UW Perfekt för gradning och polering av olika metaller, plaster och kompositer. Scotch-Brite EXL putsnings- och gradningsskiva är mindre riskabel och lättare att använda än många andra konventionella gradningsmetoder. EXL PUTS- OCH GRADNINGSSKIVA XL-UW Art.nr. Korn Storlek mm Max varvtal SFIN 25 x 25 x 4, SFIN 50 x 6 x 6, SFIN 50 x 12 x 6, SFIN 75 x 6 x 6, SFIN 75 x 12 x 6, SFIN 75 x 25 x 6, SFIN 150 x 6 x 12, SFIN 150 x 12 x 12, SFIN 150 x 25 x 12, AMED 25 x 25 x 4, AMED 50 x 6 x 6, AMED 75 x 6 x 6, AMED 75 x 12 x 6, AMED 150 x 6 x 12, AMED 150 x 12 x 12, AMED 150 x 25 x 12, AMED 25 x 25 x 4, AMED 75 x 6 x 6, AMED 150 x 6 x 12, AMED 150 x 12 x 12, ACRS 25 x 25 x 4, ACRS 50 x 6 x 6, ACRS 75 x 6 x 6, ACRS 150 x 6 x 12, Tillbehör till Scotch-Brite EXL hjul Spindel 946M används tillsammans med EXL puts- och gradningsskiva som är 25 x 25 x 4,8 mm. TILLBEHÖR EXL HJUL Art.nr. Beskrivning Storlek mm Används M Spindel 6 mm skaft För 25 x 25 x 4,8 mm Spindel 6 mm skaft För diameter 100 mm Spindel 6 mm skaft För diameter mm 5

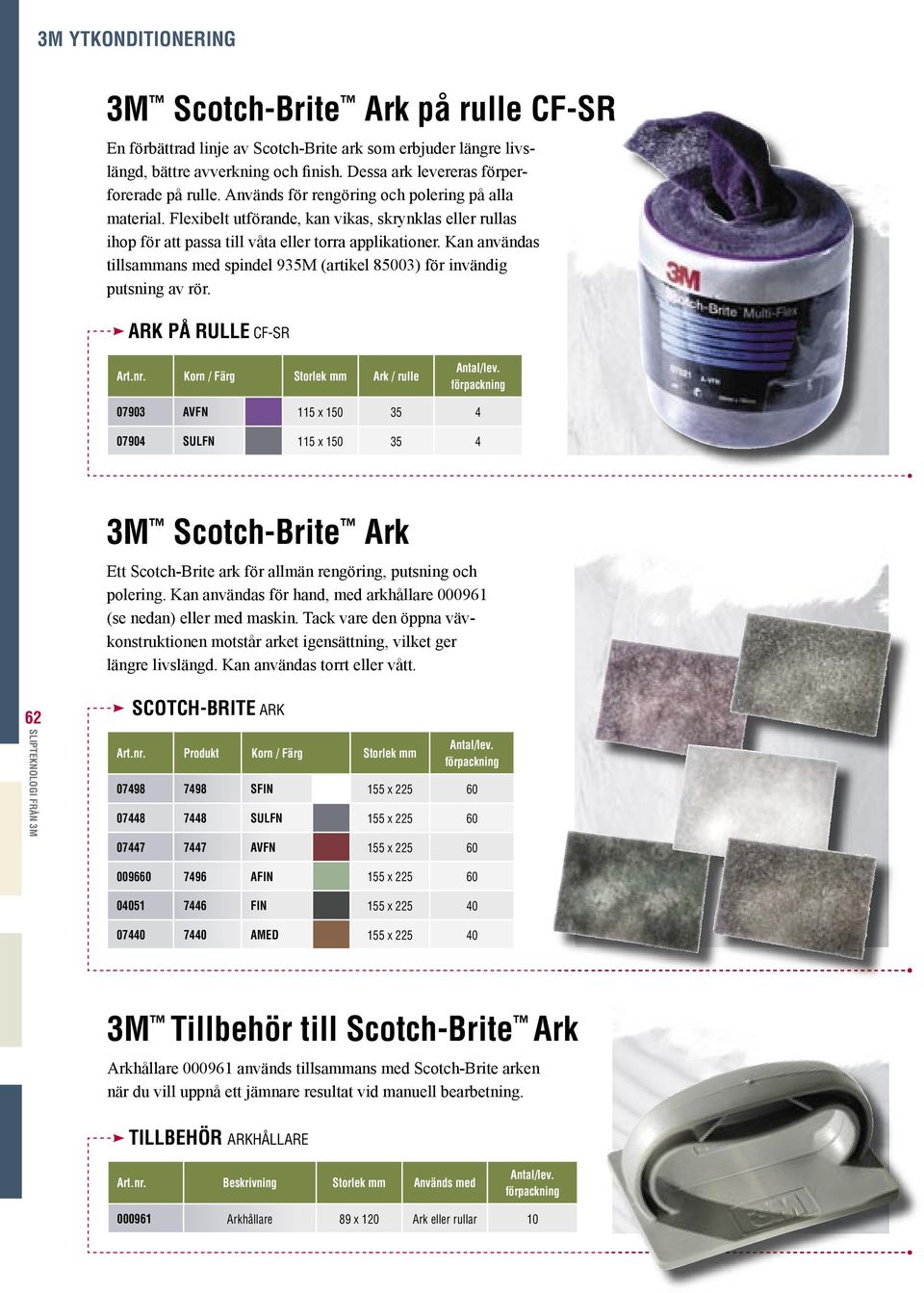

17 3M Scotch-Brite Ark på rulle CF-SR En förbättrad linje av Scotch-Brite ark som erbjuder längre livslängd, bättre avverkning och finish. Dessa ark levereras förperforerade på rulle. Används för rengöring och polering på alla material. Flexibelt utförande, kan vikas, skrynklas eller rullas ihop för att passa till våta eller torra applikationer. Kan användas tillsammans med spindel 935M (artikel 85003) för invändig putsning av rör. ARK PÅ RULLE CF-SR Art.nr. Korn / Färg Storlek mm Ark / rulle AVFN 115 x SULFN 115 x M Scotch-Brite Ark Ett Scotch-Brite ark för allmän rengöring, putsning och polering. Kan användas för hand, med arkhållare (se nedan) eller med maskin. Tack vare den öppna vävkonstruktionen motstår arket igensättning, vilket ger längre livslängd. Kan användas torrt eller vått. 62 SCOTCH-BRITE ARK Art.nr. Produkt Korn / Färg Storlek mm SFIN 155 x SULFN 155 x AVFN 155 x AFIN 155 x FIN 155 x AMED 155 x M Tillbehör till Scotch-Brite Ark Arkhållare används tillsammans med Scotch-Brite arken när du vill uppnå ett jämnare resultat vid manuell bearbetning. TILLBEHÖR ARKHÅLLARE Art.nr. Beskrivning Storlek mm Används med Arkhållare 89 x 120 Ark eller rullar 10

18 3M Scotch-Brite Wear resistant rulle WR-RL Scotch-Brite rullar kan användas torrt eller vått på alla slags material. WR-rullen har en kompakt vävkonstruktion för bearbetning av ytdefekter. WEAR RESISTANT RULLE WR-RL Art.nr. Korn / Färg Storlek mm AVFN 150 x AFIN 100 x AFIN 150 x AMED 100 x SSFN 150 x AVFN 100 x M Scotch-Brite Clean and fi nish rulle CF-RL Flexibel vävkonstruktion för allmän bearbetning och polering av ytdefekter. Kan användas torrt eller vått. CLEAN AND FINISH RULLE CF-RL Art.nr. Korn / Färg Storlek mm AVFN 100 x SULFN 100 x M Scotch-Brite Cut and polish rulle CP-RL Tuff, fast och kompakt vävkonstruktion för aggressivare bearbetning av ytdefekter. Kan användas torrt eller vått. 63 CUT AND POLISH RULLE CP-RL Art.nr. Korn / Färg Storlek mm AMED 25 x AMED 50 x M Tillbehör till Scotch-Brite rulle och EXL skivor 935M spindel används tillsammans med Scotch-Brite väv för bl.a. putsning på insidan av rör och andra trånga utrymmen. TILLBEHÖR SPINDEL Art.nr. Beskrivning Storlek mm Används med M Spindel M Spindel Maximum RPM mm längd 6,35 mm skaft 75 mm längd 6,35 mm skaft EXL skivor 5 Rullar 5

19 3M Scotch-Brite Clean and fi nish borste CF-FB Ditt första val när du vill ha en Scotch-Brite borste för polering på metall. Den ger en jämn yta och är väldigt följsam. CLEAN AND FINISH BORSTE CF-FB Art.nr. Densitet Storlek mm Max varvtal AFIN 150 x 50 x 50, AFIN 200 x 50 x 76, M Scotch-Brite Cut and polish borste CP-FB Aggressiv och flexibel Scotch-Brite väv för kraftig rengöring och polering av metallytor. De flexibla lamellerna tar bort kraftig oxid och svåra föroreningar. CLEAN AND POLISH BORSTE CP-FB Art.nr. Densitet Storlek mm Max varvtal AMED 200 x 50 x 76, AMED 200 x 25 x 76, M Scotch-Brite Minilamellborste Minilamellborstar används för olika rengörings- och putsningsapplikationer som t.ex. borttagning av oxidbeläggningar eller färg på metallytor. Den flexibla konstruktionen ger mjuk bearbetning utan behov av högt tryck. Används även för lättare gradningsoperationer. Kombiborstarna har både Scotch-Brite väv och slipduk för att få mer avverkning. Borstarna har 19,1 mm kilspår. MINILAMELLBORSTE Art.nr. Produkt Korn / Färg Storlek mm Max varvtal CS-MB ACRS 100 x 100 x CP-MB AMED 100 x 100 x CF-MB SMED 100 x 100 x WR-MB AFIN 100 x 100 x Kombiborste CB-MB P x 100 x CB-MB P x 100 x

20 3M Scotch-Brite Finishing lamellborste FF-ZS Scotch-Brite borste med spindel för polering och rengöring på olika material med handverktyg. Borsten ger en jämn och matt yta. FINISHING LAMELLBORSTE FF-ZS Art.nr. Korn Storlek mm Max varvtal AVFN 75 x 45 x AVFN 100 x 45 x SFIN 75 x 45 x SFIN 100 x 45 x ACRS 75 x 45 x ACRS 100 x 45 x M Scotch-Brite Polishing lamellborste PF-ZS Lite aggressivare än FF-ZS borsten. Används på olika material men främst på metall. FINISHING LAMELLBORSTE PF-ZS Art.nr. Korn Storlek mm Max varvtal AVFN 75 x 45 x AVFN 100 x 45 x AVFN 50 x 25 x AMED 75 x 45 x AMED 100 x 45 x M Scotch-Brite Kombiborste CB-ZS Scotch-Brite borste med spindel för polering och rengöring på olika material. Borsten består av slipduk och polernylon. KOMBIBORSTE CB-ZS Art.nr. Korn Storlek mm Max varvtal P60 75 x 45 x P80 75 x 45 x P x 45 x P x 45 x P x 45 x P x 45 x P x 45 x P x 45 x

21 3M Scotch-Brite Ytkonditioneringsrondeller Rondeller med kardborrfäste gör det enkelt och snabbt att byta rondell. Rondellerna gör det möjligt att grada och polera metall med din vinkelslip. SC-rondellen erbjuder olika densiteter för olika slipoperationer, allt från rengöring till avverkning. SE-rondellen är aggressivare vilket gör att den ger något grövre ytor men har bättre avverkning och livslängd än standardmodellen. YTKONDITIONERINGSRONDELLER KARDBORRE Art.nr. Korn / Färg Storlek mm Max varvtal SC-DH SSFN AVFN AMED ACRS SSFN AVFN AMED ACRS SE-DH ACRS AMED AFN ACRS AMED AFN Tillbehör för Ytkonditioneringsrondeller TILLBEHÖR Art.nr. Beskrivning Storlek mm Används med x M14 5 SC-DH Underläggsplattor 115 x 5/8 eller 5 för SE-DH ytkonditionering 178 x M14 1 rondeller x 5/8 1

22 3M Scotch-Brite Unitized rondell XL-UD Scotch-Brite rondell med en hållbar konstruktion för snabb och ekonomisk ytkonditionering. Med denna rondell har du möjlighet att grada och polera metall med din vinkelslip. UNITIZED RONDELL XL-UD Art.nr. Densitet Storlek mm SFIN 114,3 x 22, BACRS 114,3 x 22, AMED 114,3 x 22, AFIN 114,3 x 22, SFIN 114,3 x 22,2 20 3M Scotch-Brite High strength rondell HS-DC High strength rondellen är framtagen för lättgradningsoperationer, oxidborttagning, putsning samt finputsning på olika material. Detta är en mycket följsam, universell och hållbar rondell med lång livslängd. HIGH STRENGTH RONDELL HS-DC Art.nr. Beskrivning Storlek mm High strength rondell 200 x High strength rondell 150 x

23 3M Scotch-Brite Borstrondeller BD-ZB Borstrondellerna tar snabbt och enkelt bort färg, svetsmärken, rost och ytföroreningar. Undvik vassa kanter. BORSTRONDELLER BD-BZ Art.nr. Korn / Färg Storlek mm Max varvtal P x M P x M P x M M Roloc Ytkonditioneringsrondeller SC-DR/SE-DR 3M Roloc ytkonditioneringsrondeller med Scotch-Brite väv för rengöring, gradning och polering på metall. Roloc systemet ger extra snabba byten av slipverktyg i sekvenser på samma arbetsstycke. Scotch-Brite väven ger en gradfri yta, rondellerna kan också användas för att ta bort lätt rostbeläggning och oxid. SE-rondellerna är mera aggressiva och har längre livslängd. Används främst till tuffare gradning, rengöring och oxidborttagning. SC-DR/SE-DR ROLOC YTKONDITIONERINGSRONDELLER 68 Art.nr. SC-DR Korn / Färg Storlek mm Max varvtal AMED SSFN AVFN ACRS SSFN AMED AVFN ACRS SE-DR ACRS AMED AVFN ACRS AMED AVFN

24 3M Roloc EXL Rondeller XL-DR EXL Roloc rondeller tillverkas av pressad Scotch-Brite väv. Rekommenderas för kantgradning och tuff oxidborttagning. EXL Roloc rondellerna lämnar en fin yta och skär inte in i arbetsstycket. EXL RONDELLER ROLOC XL-DR Art.nr. Densitet Storlek mm Max varvtal AMED 50 x SFIN 50 x AMED 50 x AMED 50 x ACRS 50 x AMED 75 x SFIN 75 x AMED 75 x SFIN 75 x AMED 75 x ACRS 75 x M Roloc Borstrondeller RD-ZB 3M Roloc Borstrondeller med Cubitron slipkorn för polering och rengöring. Dessa rondeller rengör och tar bort föroreningar från metallytor utan att skada arbetsstycket. Du kan enkelt och snabbt uppnå en yta av jämn och hög kvalitet med ett lätt arbetstryck. Rondellerna är väldigt följsamma och motstår igensättning. 69 BORSTRONDELLER ROLOC RD-ZB Art.nr. Korn / Färg Storlek mm Max varvtal P A P A P A P A P A P A P

25 Tillbehör till Roloc Rondeller 3M erbjuder ett brett urval av stödplattor. Använd hård eller extra hård underläggsplatta när du vill ta bort överskottsmaterial. Använd mjuk eller medium underläggsplatta för operationer som kräver finare ytor. Det finns hållare som är utformade så att de passar maskiner med M14 gängor samt hållare med 1 4"-20 invändig gänga. TILLBEHÖR Art.nr. Hårdhet Beskrivning Storlek mm Extra hård 75 x M Hård Roloc gummi 75 x M Medium Underläggsplatta 75 x M Mjuk 75 x M Medium 25 x 1/ Hård 38 x 1/ Hård Roloc Underläggsplatta 50 x 1/ Extra hård 50 x 1/ Hård 75 x 1/ Roloc spindel 6 x 1/ Extra hård Roloc 75 x 1/ Mjuk Underläggsplatta 75 x 5/ M Roloc Grovrengörare CR-DR Den svarta grovrengöraren med Roloc fäste är perfekt för allmän användning. Den motstår igensättning och ger dig därmed ökad produktivitet. GROVRENGÖRARE ROLOC CR-DR Art.nr. Storlek mm Max varvtal

26 3M Ytkonditioneringsband Det bästa valet för ytkonditionering Ytkonditionering går ut på att förbättra kvalitén på en yta utan att avverka eller förändra dimensionen. Till exempel när man vill ta bort rost från en yta på järn som ska målas. Scotch-Brite väv SC Ytkonditioneringsband är standardband som erbjuder konsekvent och jämn ytfinish. Används för generell gradning, polering, putsning och ytkonditionering. SE Ytkonditioneringsband är de mest aggressiva banden. De har en kraftig konstruktion som erbjuder mer skär och bättre kantmotstånd. Används med fördel på rostfritt stål, hårda aluminiumlegeringar och kolstål. Ryggmaterial Det finns tre olika ryggmaterial till ytkonditioneringsbanden. Vill du ha ett ytkonditioneringsband med hög flexibilitet ska du välja scrimrygg, annars ska du välja low stretch ryggen. 71 Scrim (-BS) Mjuk och följsam rygg. Används där applikationen kräver följsamhet, speciellt vid mindre bandstorlekar. Low stretch (-BL) Följsam rygg och lite mjukare än filmryggen. Film (-BF) Lite hårdare och mindre följsam än low stretch-ryggen. Används där applikationen kräver en jämn rygg.

27 3M Scotch-Brite Ytkonditioneringsband Scotch-Brite slitstarka ytkonditioneringsband för bandslipmaskiner har hög flexibilitet och kraftig rygg. Banden passar för gradning, polering, ytpreparering och finslipning av rostfritt stål och övriga metaller. Passar för torr och våtslipning. SC-BL är standardband som erbjuder konsekvent och jämn ytfinish. SC-BS är standardbanden med mycket mjuk och följsam rygg. Används främst vid mindre banddimensioner. YTKONDITIONERINGSBAND Art.nr. Korn / Färg Storlek mm Antal i SC-BS Grov / Brun 6 x Med / Röd 6 x Mfi n / Blå 6 x Grov / Brun 13 x Med / Röd 13 x Mfi n / Blå 13 x Sfi n / Grå 13 x Grov / Brun 19 x Med / Röd 19 x Mfi n / Blå 19 x Sfi n / Grå 50 x Sfi n / Grå 50 x Sfi n / Grå 75 x Sfi n / Grå 75 x Sfi n / Grå 90 x Grov / Brun 90 x Med / Röd 90 x Mfi n / Blå 90 x SC-BL Grov / Brun 50 x Med / Röd 50 x Mfi n / Blå 50 x Grov / Brun 50 x Med / Röd 50 x Mfi n / Blå 50 x Grov / Brun 75 x Med / Röd 75 x Mfi n / Blå 75 x Grov / Brun 75 x Med / Röd 75 x Mfi n / Blå 75 x

28 3M Radialborstar Marknaden efterfrågar en produkt som ersätter konventionella stålborstar Denna hållbara och flexibla produkt ersätter stålborstar, men med den extra fördelen att den eliminerar risken för löst kringflygande trådar. Radialborsten är inte bara säkrare, utan i de flesta fall avverkar den fortare än stålborstar. Den ger en mycket jämn ytfinish. Mångsidigheten i 3M:s borstteknologi resulterar i en överlägsen rengöring på de flesta ytor. Radialborstarna går att använda för både allmänt underhåll och i produktion. Produkten kan också användas för applikationer för handverktyg. Varför ska jag använda 3M Radialborste? 73 Snabb rengöring med jämnare ytfi nish. Produkten har en unik konstruktion. Den innehåller Cubitron keramiskt slipmineral. Resultatet blir snabbare avverkning, jämnare ytfinish samt minimal risk för repor. Säker. Radialborsten eliminerar risken för kringfl ygande trådar som är vanligt förekommande med konventionella stålborstar. Detta gör att produkten både är säkrare och enklare att hantera. Flexibel. De fl exibla borstarna är mycket följsamma. De rengör samtidigt som de är skonsamma mot materialet. Resultatet blir mindre skador samt mindre behov av omarbetning. Lång livslängd. Borstarna avger kontinuerligt en ny mängd av Cubitron mineraler. Produktens unika konstruktion gör att den motstår igensättning och säkerställer ett gott resultat, avverkning och fi nish, under hela produktens livslängd.

29 75% lägre kostnad och bättre arbetsmiljö Ny radialborste överraskade Eldon När vi hörde priset trodde vi att 3M:s nya radialborstar skulle bli dyrare än de traditionella stålborstarna, men de håller längre och visade sig bli mycket billigare. Dessutom fick vi en renare arbetsstation och en säkrare arbetsmiljö, säger Stefan Green på Eldon. Eldon är en av Europas största tillverkare av kapslingar och skåp för elutrustning. Elskåpen svetsas samman av stålplåtar i olika storlekar och svetsfogarna borstas bort efter svetsningen. Förut användes traditionella stålborstar med fina metalltrådar. De slets ned ganska snabbt mot skåphörnen, men än värre var att trådbitar slets loss och landade överallt inom arbetsstationen och en bra bit utanför. Det med spänning emotsedda testet av radialborsten gick utmärkt och från november 2004 var Eldon först i Sverige med kontinuerlig drift. När 6300 st skåp hade passerat de nya borstarna kunde en nöjd produktionsledare konstatera att materialkostnaden för borstarna hade reducerats till en fjärdedel av tidigare kostnad per skåp. Den totala kostnadsreduktionen är emellertid större, eftersom tiden för rengöring och borstbyten har minskat och de skador på skåpen som förorsakades av borstningen har upphört. Ytfinishen blir dessutom bättre på skåpen och vinsterna för arbetsmiljön är uppenbara. 74

30 3M 14 och 19 mm Radialborste RB-ZB Innovativ metod för gradning, putsning och rengöring på små detaljer och ytor. Mycket flexibel radialborste vilket ger dig optimal följsamhet och kontroll. 14 OCH 19 MM RADIALBORSTE RB-ZB Art.nr. Korn / Färg Max varvtal 14 mm P P P Pumice Polish Polish mm P P P Pumice mikron mikron M 25 mm Radialborste RB-ZB Innovativ metod för gradning och svårare rengöring på små detaljer och ytor. Denna radialborste är styvare och tjockare än 14 och 19 mm radialborstar MM RADIALBORSTE RB-ZB Art.nr. Korn / Färg Max varvtal P P P P

31 3M 50 och 75 mm Radialborste RB-ZB Innovativ metod för putsning och rengöring på små detaljer och svåråtkomliga ytor. Mycket flexibel radialborste vilket ger dig optimal följsamhet och kontroll. 50 OCH 75 MM RADIALBORSTE RB-ZB Art.nr. Korn / Färg Max varvtal 50 mm P X P P P Pumice mikron X 1 mikron mm P P P P Pumice mikron mikron Tillbehör för 50 och 75 mm Radialborstar Spindel 990M används tillsammans med 50 eller 75 mm radialborstar. TILLBEHÖR RADIALBORSTAR 50 OCH 75 MM Art.nr. Beskrivning 990M Spindel 990M 5

32 3M 150 mm Radialborste BB-ZB Typ A 150 mm radialborste, typ A, har snedställda borstsegment som gör att borsten blir mer aggressiv. Den lämpar sig väl för gradnings-, putsnings- och rengöringsoperationer. Borstarna ska användas tillsammans med spindel om du vill ha 6 mm anslutning eller om du önskar 8 mm spindel. 150 MM RADIALBORSTE TYP A Art.nr. Korn / Färg Storlek mm Max varvtal P P P M 150 mm Radialborste BB-ZB Typ C 150 mm radialborste, typ C, har svängda borstsegment som ger dig en följsam borste för lättare gradningsoperationer. Radialborsten passar utmärkt för polerings- och rengöringsoperationer där du vill uppnå en jämn och fin ytfinish. Borstarna ska användas tillsammans med spindel om du vill ha 6 mm anslutning eller om du önskar 8 mm spindel. 150 MM RADIALBORSTE TYP C Art.nr. Korn / Färg Storlek mm Max varvtal P P P P X 6 mikron mikron M 150 mm Radialborste BB-ZB Refi ll Refill med endast lösa borstsegment för typ A radialborstar. 150 MM RADIALBORSTE BB-ZB REFILLFÖRPACKNING Art.nr. Korn / Färg Storlek mm Max varvtal P P P

33 3M 200 mm Radialborste BB-ZB Typ S 200 mm radialborstar, typ S, har raka borstsegment som gör att borsten blir mer aggressiv och den lämpar sig väl för gradnings-, putsnings- och rengöringsoperationer. Raka borstar tillåter dig att köra i båda riktningarna. Används tillsammans med en bänkslipmaskin. 200 MM RADIALBORSTE TYP S Art.nr. Korn / Färg Storlek mm Max varvtal P P P M 200 mm Radialborste BB-ZB Typ C 200 mm radialborstar, typ C, har svängda borstsegment som ger dig en följsam borste för lättare gradningsoperationer. Radialborsten passar utmärkt för polerings- och rengöringsoperationer där du vill uppnå en jämn och fin ytfinish. Används tillsammans med en bänkslipmaskin MM RADIALBORSTE TYP C Art.nr. Korn / Färg Storlek mm Max varvtal P P P P

34 Tillbehör för 150 och 200 mm Radialborstar TILLBEHÖR RADIALBORSTE 150 OCH 200 MM Art.nr. 150 mm Beskrivning Adapter tum 25,4 x 15,875 x 12,7 mm Adapter mm mm Flänsar 25 par Breddningssats mm spindel adapter Adapter 25,4 x 6 x 10 mm Adapter 25,4 x 6 x 12 mm Adapter 25,4 x 6 x 12,7 mm Adapter 25,4 x 6 x 13 mm Adapter 25,4 x 6 x 15 mm Adapter 25,4 x 6 x 16 mm Adapter 25,4 x 6 x 18 mm Adapter 25,4 x 6 x 19 mm Adapter 25,4 x 6 x 20 mm mm Breddningssats Flänsar Adapter 31,75 x 6 x 10 mm Adapter 31,75 x 6 x 12 mm Adapter 31,75 x 6 x 12,7 mm Adapter 31,75 x 6 x 13 mm Adapter 31,75 x 6 x 15 mm Adapter 31,75 x 6 x 16 mm Adapter 31,75 x 6 x 18 mm Adapter 31,75 x 6 x 19 mm Adapter 31,75 x 6 x 20 mm Adapter 31,75 x 6 x 25,4 mm 1
