1 LG värmepumpar våren 2012 Single-split, Multi-split och Therma V

2

3 LG värmepumpar är som en klimatanläggning Välj LG för design och du får en tyst effekt på köpet! Är du en av dem som drar sig för att skaffa en luftvärmepump för att du tycker att det påverkar din inredning för mycket? Då borde du titta närmare på luftvärmepumparna från LG. Vi har förstått att funktion och formgivning inte behöver utesluta varandra. Därför har vi flera modeller med låg ljudnivå (19 db) som passar lika bra i klassiska som moderna miljöer och som vunnit pris för sin design. Spar din uppvärmningskostnad med upp till 50 % LG:s luftvärmepumpar bygger på den innovativa Invertertekniken. Det innebär att kapaciteten för värme och kyla kan varieras för att passa inomhusmiljön. Invertertekniken gör även våra anläggningar mer effektiva, tystare och garanterar en mer komfortabel hemmamiljö året om. Att använda LG luftvärmepumpar innebär att du får en ökad effekt, behaglig inomhusmiljö och sparar uppvärmningskostnader med upp till 50 %. Med LG får du en tyst klimatanläggning Olika människor prioriterar olika saker. Det speglar sig även i våra olika modeller, du kan välja filter som ger renare luft. Alla våra modeller passar dig som vill ha smarta funktioner, en anläggning som är snäll mot miljön och som kan sänka dina energikostnader. Med en luftvärmepump från LG gör du en klok, tyst och trygg investering. Våra produkter har lång livslängd vilket gör att du kan se fram mot en enklare och skönare vardag för lång tid framöver. LG Luft värmepump ar 3

4 LG för det nordiska klimatet Det kan vara något av en utmaning att ha en skön inomhustemperatur året om. Inte minst med tanke på att vårt klimat har både bistra vintrar och heta somrar. LG värmepumpar har noga utvecklats för att klara alla ytterligheter i den nordiska väderleken. Våra anläggningar ger dig högsta komfort årets alla dagar, även om termometern kryper ned mot 20 minusgrader. Smart Inverterteknik ger fördelar. För att du ska få ut den bästa effekten av din luftvärmepump, har alla våra modeller utrustats med Inverterteknik. Det är en innovation som innebär att din enhet använder en variabel kompressionshastighet istället för ett konstant varvtal på kompressorn. Fördelen med det är att kapaciteten för värme och kyla anpassas efter hur du vill ha det hemma. Din luftvärmepump blir helt enkelt mer effektiv och billigare i drift. Dessutom blir ljudnivån mycket lägre. Se fler fördelar med vår Inverterteknik nedan. temp inver ter teknik energiåtgång inställd temperatur ti d Ökad komfort. För att du ska kunna njuta av den innetemperatur som passar just dig når våra luftvärmepumpar snabbt det gradtal du ställt in och håller sedan rumstemperaturen på en stadig nivå. Vilket skiljer sig från luftvärmepumpar utan Inverterteknik. Konstant skön känsla. När du startar luftvärmepumpen för att värma eller kyla ditt hem körs kompressorn på högsta hastighet så att det blir den rätta temperaturen så snabbt som möjligt. Hastigheten kommer sedan justeras automatiskt så att du kan njuta av en jämn temperatur hela tiden. Vanligtvis hos luftvärmepumpar utan Inverterteknik växlar termostaten kompressorn mellan maxkapacitet och att helt stänga av för att uppnå önskad temperatur. 19 db En låg ljudnivå. Viktig fördel med Invertersystemet är en tystare fläkt och motor. Vibrationer och buller minskas för både utomhus och inomhusenheten. Några av våra inomhusenheter har en ljudnivå på smått ofattbara 19 db och kan därför utan problem placeras i sovrum eller på kontor. Woods 26dB Conventional Inv. 22dB LG Air Conditioner 19dB Conventional On / Off 32dB Library 36dB 4 LG Luft värmepump ar

5

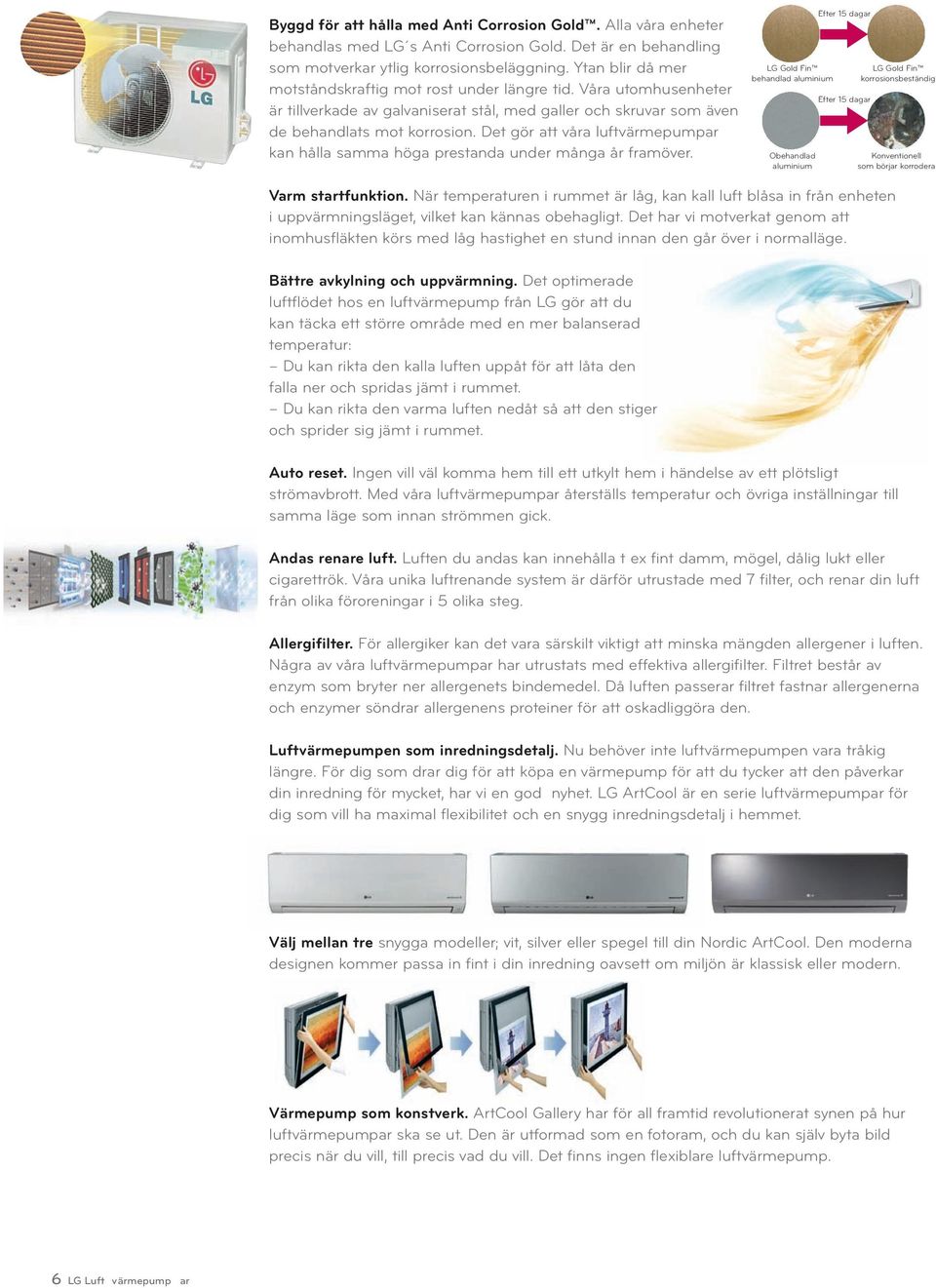

6 Byggd för att hålla med Anti Corrosion Gold. Alla våra enheter behandlas med LG s Anti Corrosion Gold. Det är en behandling som motverkar ytlig korrosionsbeläggning. Ytan blir då mer motståndskraftig mot rost under längre tid. Våra utomhusenheter är tillverkade av galvaniserat stål, med galler och skruvar som även de behandlats mot korrosion. Det gör att våra luftvärmepumpar kan hålla samma höga prestanda under många år framöver. Varm startfunktion. När temperaturen i rummet är låg, kan kall luft blåsa in från enheten i uppvärmningsläget, vilket kan kännas obehagligt. Det har vi motverkat genom att inomhusfläkten körs med låg hastighet en stund innan den går över i normalläge. Bättre avkylning och uppvärmning. Det optimerade luftflödet hos en luftvärmepump från LG gör att du kan täcka ett större område med en mer balanserad temperatur: Du kan rikta den kalla luften uppåt för att låta den falla ner och spridas jämt i rummet. Du kan rikta den varma luften nedåt så att den stiger och sprider sig jämt i rummet. LG Gold Fin behandlad aluminium Obehandlad aluminium Efter 15 dagar Efter 15 dagar LG Gold Fin korrosionsbeständig Konventionell som börjar korrodera Auto reset. Ingen vill väl komma hem till ett utkylt hem i händelse av ett plötsligt strömavbrott. Med våra luftvärmepumpar återställs temperatur och övriga inställningar till samma läge som innan strömmen gick. Andas renare luft. Luften du andas kan innehålla t ex fint damm, mögel, dålig lukt eller cigarettrök. Våra unika luftrenande system är därför utrustade med 7 filter, och renar din luft från olika föroreningar i 5 olika steg. Allergifilter. För allergiker kan det vara särskilt viktigt att minska mängden allergener i luften. Några av våra luftvärmepumpar har utrustats med effektiva allergifilter. Filtret består av enzym som bryter ner allergenets bindemedel. Då luften passerar filtret fastnar allergenerna och enzymer söndrar allergenens proteiner för att oskadliggöra den. Luftvärmepumpen som inredningsdetalj. Nu behöver inte luftvärmepumpen vara tråkig längre. För dig som drar dig för att köpa en värmepump för att du tycker att den påverkar din inredning för mycket, har vi en god nyhet. LG ArtCool är en serie luftvärmepumpar för dig som vill ha maximal flexibilitet och en snygg inredningsdetalj i hemmet. Välj mellan tre snygga modeller; vit, silver eller spegel till din Nordic ArtCool. Den moderna designen kommer passa in fint i din inredning oavsett om miljön är klassisk eller modern. Värmepump som konstverk. ArtCool Gallery har för all framtid revolutionerat synen på hur luftvärmepumpar ska se ut. Den är utformad som en fotoram, och du kan själv byta bild precis när du vill, till precis vad du vill. Det finns ingen flexiblare luftvärmepump. 6 LG Luft värmepump ar

7

8 LG Single-split en av världens tystaste Välj en LG Single-split och du får en tyst värmepump. Med LG teknik får du bra och effektiv värme eller kyla året runt. Single-split är den perfekta lösningen för dig som har en sommarstuga eller ett mindre hus. Bra inomhusklimat, låga energikostnader, liten miljöpåverkan och hög effektivitet. Vid en husanalys med en kunnig och LG-certifierad installatör hittar du bästa lösningen med bästa placeringen och lämplig model. Single-split är ett system där en utomhusenhet är kopplad till en inomhusenhet. Med hjälp av en fjärrkontroll styr du sedan värmepumpen. 8 LG Luft värmepump ar

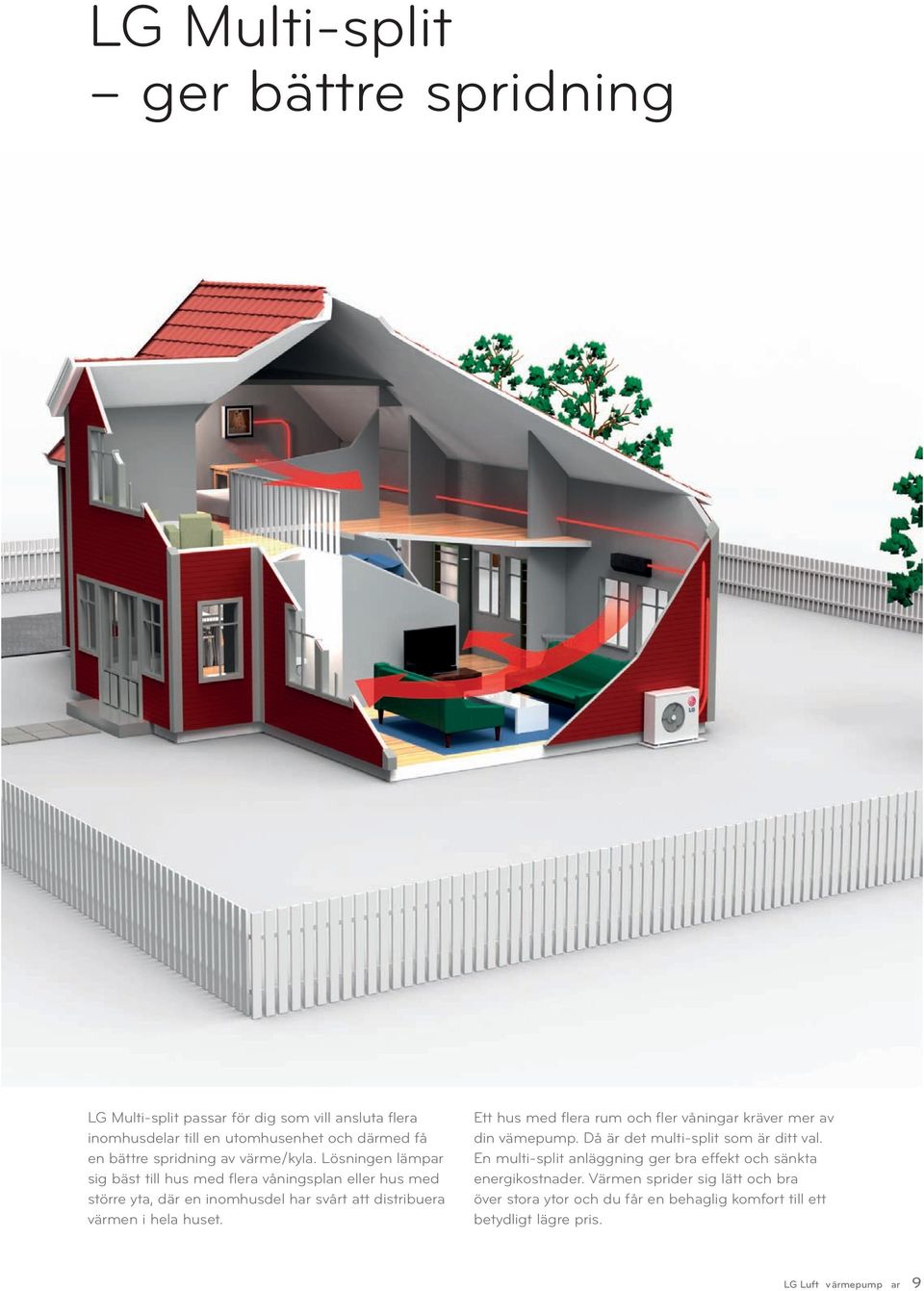

9 LG Multi-split ger bättre spridning LG Multi-split passar för dig som vill ansluta flera inomhusdelar till en utomhusenhet och därmed få en bättre spridning av värme/kyla. Lösningen lämpar sig bäst till hus med flera våningsplan eller hus med större yta, där en inomhusdel har svårt att distribuera värmen i hela huset. Ett hus med flera rum och fler våningar kräver mer av din vämepump. Då är det multi-split som är ditt val. En multi-split anläggning ger bra effekt och sänkta energikostnader. Värmen sprider sig lätt och bra över stora ytor och du får en behaglig komfort till ett betydligt lägre pris. LG Luft värmepump ar 9

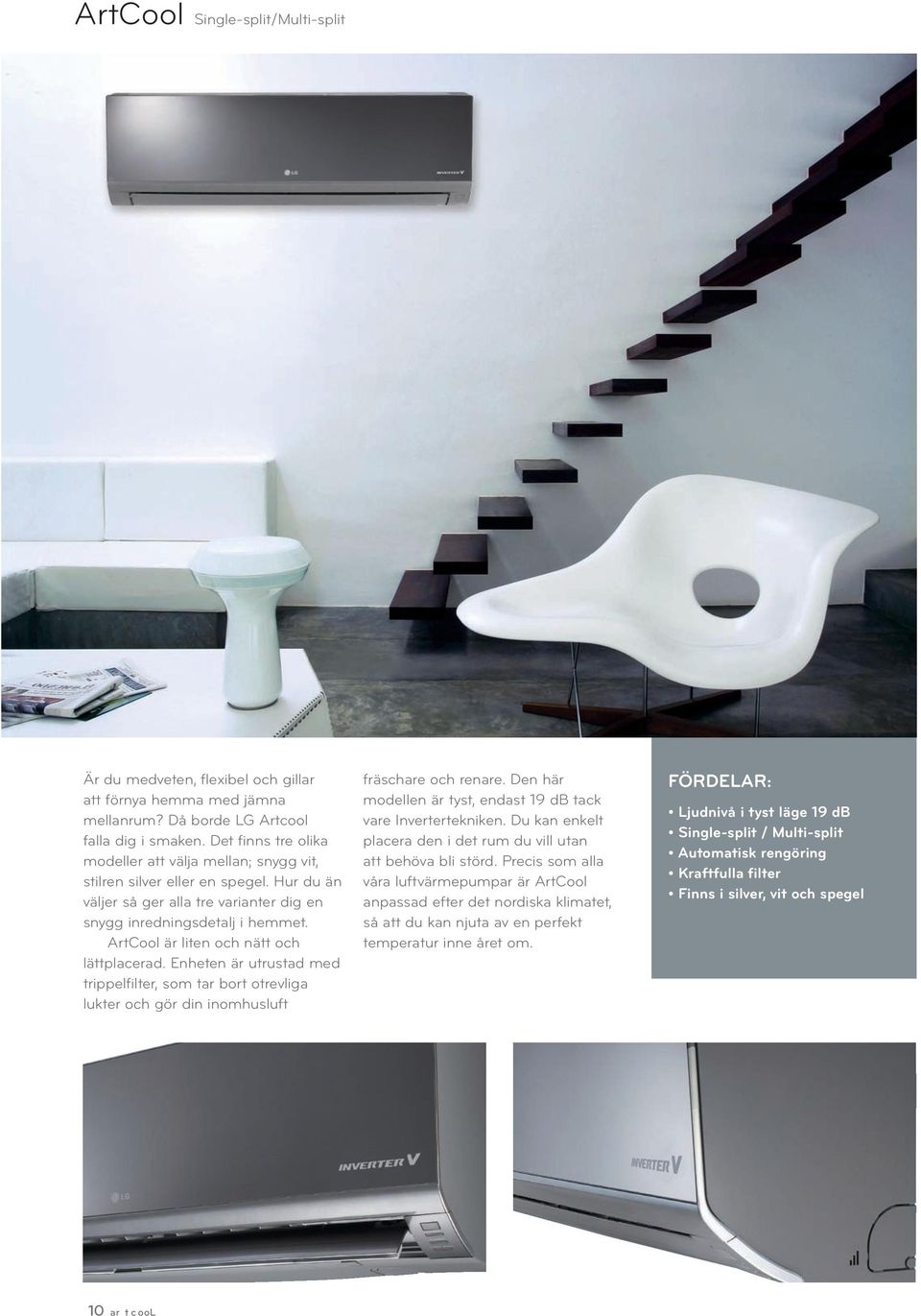

10 ArtCool Single-split/Multi-split Är du medveten, flexibel och gillar att förnya hemma med jämna mellanrum? Då borde LG Artcool falla dig i smaken. Det finns tre olika modeller att välja mellan; snygg vit, stilren silver eller en spegel. Hur du än väljer så ger alla tre varianter dig en snygg inredningsdetalj i hemmet. ArtCool är liten och nätt och lättplacerad. Enheten är utrustad med trippelfilter, som tar bort otrevliga lukter och gör din inomhusluft fräschare och renare. Den här modellen är tyst, endast 19 db tack vare Invertertekniken. Du kan enkelt placera den i det rum du vill utan att behöva bli störd. Precis som alla våra luftvärmepumpar är ArtCool anpassad efter det nordiska klimatet, så att du kan njuta av en perfekt temperatur inne året om. FÖRDELAR: Ljudnivå i tyst läge 19 db Single-split / Multi-split Automatisk rengöring Kraftfulla filter Finns i silver, vit och spegel 10 ar t c ool

11 Libero Single-split/Multi-split Libero är en stilren inomhusenhet för dig som kräver prestation i toppklass, och föredrar en mer sober design. Libero har det klassiska utseendet av en luftvärmepump och en formgivning som står sig. Libero är kraftfull för både värme och kyla och spridningen (1) är upp till 12 meter, vilket är mycket i dessa sammanhang. Det innebär att du snabbare kan värma eller kyla ett rum. Libero är helt enkelt ett smart alternativ när du vill spara in på värmekostnader. Funktionen för automatisk rengöring (2) ser till att enheten hålls fri från bakterier och mögel som leder till dålig lukt. Libero har också kraftfulla filter så att du kan andas en renare och fräschare luft. Ett effektivt och godkänt allergifilter som består av ett enzym, bryter ner och oskadliggör allergenet. Triple-filtret tar bort obehaglig doft som matos, rök och doften av nymålat. Dessutom tillhör Libero våra tystaste modeller. Med bara 19 db kan du utan problem installera din enhet i sovrummet eller kontoret utan att bli störd av ett envetet brummande i bakgrunden. FÖRDELAR: Ljudnivå i tyst läge 19 db Single-split / Multi-split Automatisk rengöring Kraftfulla filter 1 2 Libero Libero E Liber o 11

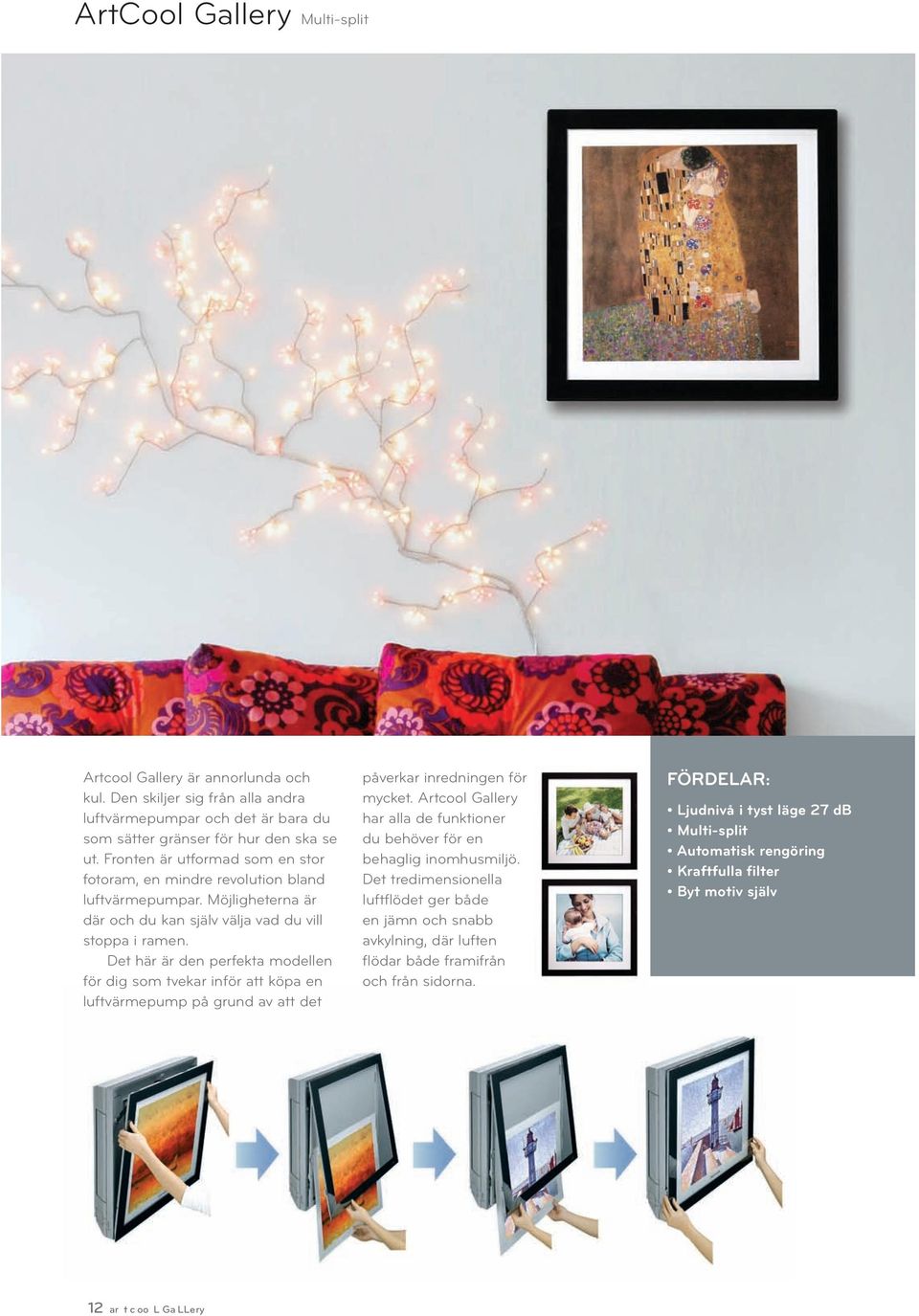

12 ArtCool Gallery Multi-split Artcool Gallery är annorlunda och kul. Den skiljer sig från alla andra luftvärmepumpar och det är bara du som sätter gränser för hur den ska se ut. Fronten är utformad som en stor fotoram, en mindre revolution bland luftvärmepumpar. Möjligheterna är där och du kan själv välja vad du vill stoppa i ramen. Det här är den perfekta modellen för dig som tvekar inför att köpa en luftvärmepump på grund av att det påverkar inredningen för mycket. Artcool Gallery har alla de funktioner du behöver för en behaglig inomhusmiljö. Det tredimensionella luftflödet ger både en jämn och snabb avkylning, där luften flödar både framifrån och från sidorna. FÖRDELAR: Ljudnivå i tyst läge 27 db Multi-split Automatisk rengöring Kraftfulla filter Byt motiv själv 12 ar t c oo L Ga LLery

13 Consol Multi-split Consol skiljer sig från våra övriga modeller eftersom den rent utseendemässigt mer påminner om ett element än en luftvärmepump. Den behändiga storleken gör den lättplacerad på väggen eller under ett fönster och påverkar inte inredningen för mycket. Consol är ett komplement till vanliga element och ger dig möjlighet att själv optimera luftflödet. I en handvändning riktar du flödet där det gör mest nytta; nedåt om du vill ha ett mysigt och varmt golv, eller uppåt för att sprida värmen (1) i hela rummet. Consol kyler även rummet (2) under sommarens hetaste dagar eller när värme alstrats av antalet personer i rummet. En mångfasetterad enhet för olika typer av situationer. Med sitt Nano kolfilter, filtreras små luktpartiklar så att luften blir fräschare. Den nätta och smidiga designen gör att du kan montera enheten under nästan alla typer av fönster för att minska kallras (3), och få en skön inomhustemperatur snabbt. FÖRDELAR: Ljudnivå i tyst läge 27 db Multi Split Kraftfulla filter Golvvärmeläge c onso L 13

14 LG Therma V en komplett lösning Therma V Split är uppvärmningsalternativet för dig som vill kombinera maximal komfort med gott samvete. Det finns möjligheter att koppla värmepumpen till golvvärme, radiatorer, varmvattentank och komplettera med solfångare. Byt ut eller komplettera din befintliga värmeanläggning med en luftvärmepump från LG. Du sparar pengar och får en behaglig temperatur i hemmet. 14 therma v

15 COP Outdoor Air 0,8~0,9 Other Heating Systems (Electrical Convector/Boiler) 75% of Free Energy THERMA V Heat Pump 25% 100% Heating Hot Water HÖG EFFEKT ÄVEN VID LÄGRE TEMPERATURER ÄN -15 C LG luft/vatten värmepumpar använder sig av inverterteknologi. Tack vare denna uppnår Therma V Split ett COP på upp till 4,5. Med andra ord genererar 1 kw förbrukad el över 4,5 kw värme. Energibesparingen är upp till 70% per år. SÄKER OCH PRAKTISK STYRNING Tack vare den enkla och användarvänliga kontrollpanelen som ingår i LG Therma V-systemet kan följande funktioner Fuel/Gas Boiler styras: CO2 NO Fuel/Gas Boiler Värmeproduktion, tappvarmvatten Fuel/Gas Veckostyrning 100% 90% Electrical Styrning Convector av vattentemperatursystem kyla/värme Värmesäkerhetsfunktioner 100% 100% Other Heating Systems (Electrical Convector/Boiler) MILJÖVÄNLIG Nästan 85 % av hushållens energiförbrukning går till uppvärmning. Tack vare hög effektivitet samt möjligheten att kombinera två förnybara energikällor luft och solenergi erbjuder LG Therma V serien avsevärd minskad energiförbrukning samt minskade CO2-utsläpp. HÅLLBAR LÖSNING Våra enheter är byggda för att hålla, Anti Corrosion Gold behandling gör ytan mer motståndskraftig mot rost under längre tid. Även galler och skruvar behandlas mot korrosion för att värmepumpen skall hålla samma höga prestanda under många år framöver. therma v 15

16 LG Single-split Nordic Artcool 09 Libero 09 Nordic Artcool 12 Libero 12 Inomhusenhet CA09AW* C09SQ CA12AW* C12SQ Värmekapacitet (max) kw Kylkapacitet (max) kw 3,7 3,7 4 4 Ljudtrycksnivå (H/M/L/Sleep) db(a) 36 / 33 / 23 / / 33 / 23 / / 33 / 23 / / 33 / 23 / 19 Luftmängd (Värme) m3/min 10,5 / 8,5 / 6,5 10,5 / 8,5 / 6,5 10,5 / 8,5 / 6,5 10,5 / 8,5 / 6,5 Vikt kg Dimensioner H/B/D mm 289 / 895 / / 885 / / 895 / / 885 / 210 Energiklass (Värme/Kyla) A / A A / A A / A A / A Kraftmatning Ø / V / Hz 1 / 220~240 / 50 1 / 220~240 / 50 1 / 220~240 / 50 1 / 220~240 / 50 Avfuktning l/h 1,1 1,1 1,2 1,2 Flareanslutningar (gas vätska) 3/8 1/4 3/8 1/4 3/8 1/4 3/8 1/4 * Färg: Spegel (R), Vit (W), Silver (V) Utomhusenhet S09SQU S12SQU Värmekapacitet (Max) kw 5 6 Kylkapacitet (Max) kw 3,7 4 Effektförbrukning värme (Nominell) kw 0,7 0,96 Effektförbrukning kyla ( Nominell) kw 0,55 0,88 COP värmefaktor 4,6 4,2 EER köldfaktor 4,6 4.0 Energiklass (Värme/Kyla) A / A A / A Dimensioner H/B/D mm 545 / 770 / / 770 / 288 Ljudtrycksnivå db(a) Köldmedie R410A g Vikt kg Maximalt antal inomhusenheter 1 1 Flareanslutningar (gas vätska) 3/8 1/4 3/8 1/4 Maximal rörlängd m Maximal höjdskillnad m 7 7 Kraftmatning Ø / V / Hz 1 / 220~240 / 50 1 / 220~240 / 50 LG Therma V Therma V Split 9kW Therma V Split 12kW Therma V Split 14kW Therma V Split 16kW Arbetsområde vid värme (min / max) -20 / 30 C -20 / 30 C -20 / 30 C -20 / 30 C Arbetsområde vid kyla (min / max) 5 / 48 C 5 / 48 C 5 / 48 C 5 / 48 C Framledningstemperatur värme (Min/Max) 15 / 55 C 15 / 55 C 15 / 55 C 15 / 55 C Framledningstemperatur kyla (Min/Max) 6 / 30 C 6 / 30 C 6 / 30 C 6 / 30 C Inomhusenhet HN0916 / HN0926 / HN0936 HN1616 / HN1626 / HN1629 HN1616 / HN1626 / HN1629 HN1616 / HN1626 / HN1629 Elpatron Max. 6 kw 6 kw / 6 kw / 9 kw 6 kw / 6 kw / 9 kw 6 kw / 6 kw / 9 kw Mått (B x H x D) 490x850x315 mm 490x850x315 mm 490x850x315 mm 490x850x315 mm Nettovikt 52 kg 52 kg 52 kg 52 kg Driftspänning [230V 1N~50Hz] / [230V 3N~50Hz] / [400V 3N~50Hz] [230V 1N~50Hz] / [230V 3N~50Hz] / [400V 3N~50Hz] [230V 1N~50Hz] / [230V 3N~50Hz] / [400V 3N~50Hz] [230V 1N~50Hz] / [230V 3N~50Hz] / [400V 3N~50Hz] Utomhusenhet HU091 HU121 HU141 HU161 Kompressor - Inverter Inverter Inverter Fläkt Varvtalsstyrd Varvtalsstyrd Varvtalsstyrd Varvtalsstyrd Kylmedlefyllning R410A 1,9 kg 2,98 kg 2,98 kg 2,98 kg Mått (B x H x D) 950x834x330 mm 950x1,380x330 mm 950x1,380x330 mm 950x1,380x330 mm Nettovikt 64 kg 105 kg 105 kg 105 kg Driftspänning 220V 1N~50Hz 220V 1N~50Hz 220V 1N~50Hz 220V 1N~50Hz Ljudnivå 53 dba 53 dba 53 dba 53 dba Nominell kompressoreffekt, uppvärmning (7 C ute / 35 C framledning) 9 kw 12 kw 14 kw 16 kw COP, värme (-7 C ute / 35 C framledning 2,7 2,7 2,6 2,6 COP, värme (2 C ute / 35 C framledning 3,3 3,2 3,2 3,2 COP, värme (7 C ute / 35 C framledning 4,1 4,5 4,4 4,2 COP, värme (7 C ute / 45 C framledning 3,4 3,5 3,4 3,3 16 spe cifi Kationer

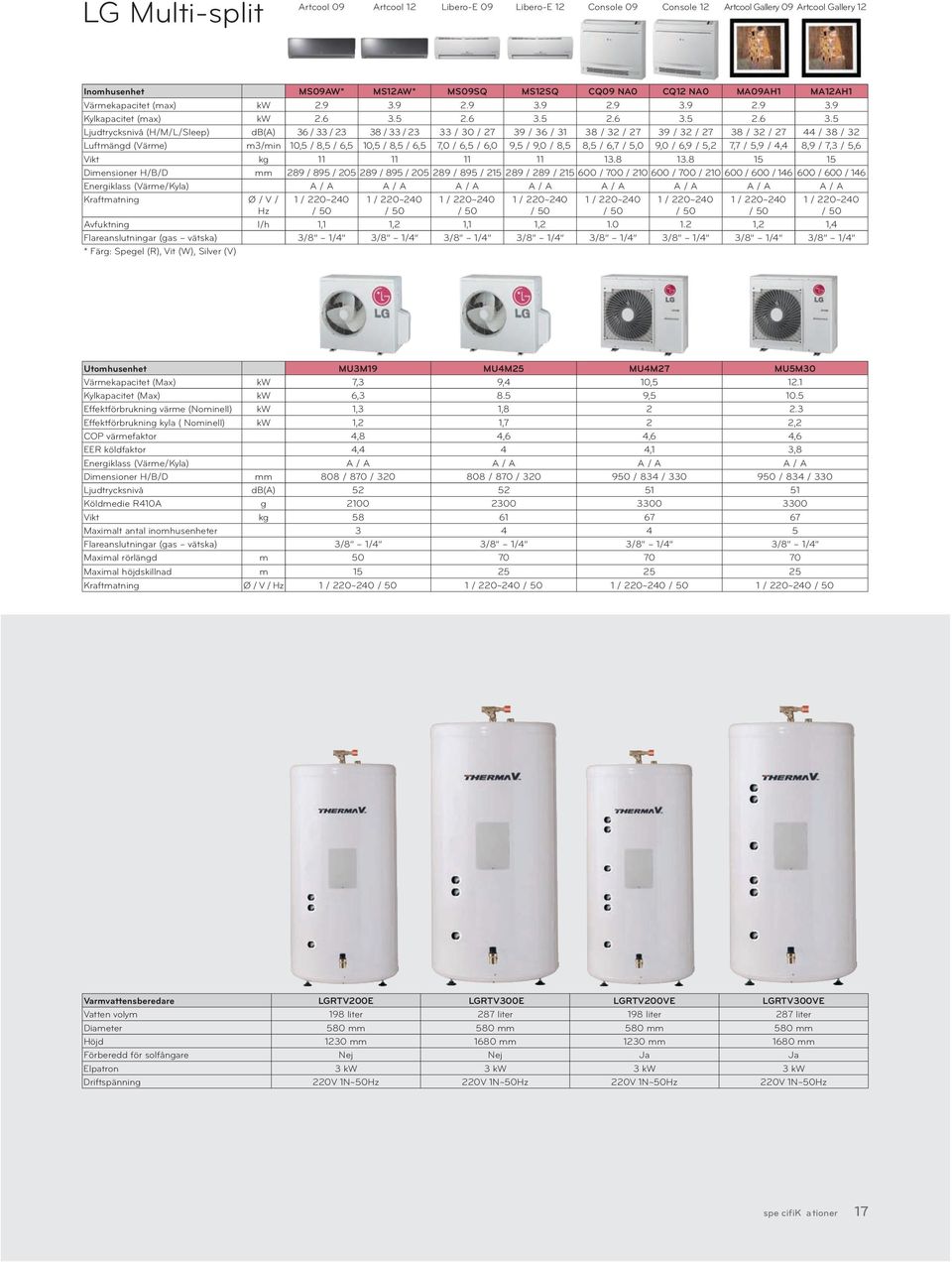

17 LG Multi-split Artcool 09 Artcool 12 Libero-E 09 Libero-E 12 Console 09 Console 12 Artcool Gallery 09 Artcool Gallery 12 Inomhusenhet MS09AW* MS12AW* MS09SQ MS12SQ CQ09 NA0 CQ12 NA0 MA09AH1 MA12AH1 Värmekapacitet (max) kw Kylkapacitet (max) kw Ljudtrycksnivå (H/M/L/Sleep) db(a) 36 / 33 / / 33 / / 30 / / 36 / / 32 / / 32 / / 32 / / 38 / 32 Luftmängd (Värme) m3/min 10,5 / 8,5 / 6,5 10,5 / 8,5 / 6,5 7,0 / 6,5 / 6,0 9,5 / 9,0 / 8,5 8,5 / 6,7 / 5,0 9,0 / 6,9 / 5,2 7,7 / 5,9 / 4,4 8,9 / 7,3 / 5,6 Vikt kg Dimensioner H/B/D mm 289 / 895 / / 895 / / 895 / / 289 / / 700 / / 700 / / 600 / / 600 / 146 Energiklass (Värme/Kyla) A / A A / A A / A A / A A / A A / A A / A A / A Kraftmatning Ø / V / Hz 1 / 220~240 / 50 1 / 220~240 / 50 1 / 220~240 / 50 1 / 220~240 / 50 1 / 220~240 / 50 1 / 220~240 / 50 1 / 220~240 / 50 1 / 220~240 / 50 Avfuktning l/h 1,1 1,2 1,1 1, ,2 1,4 Flareanslutningar (gas vätska) 3/8 1/4 3/8 1/4 3/8 1/4 3/8 1/4 3/8 1/4 3/8 1/4 3/8 1/4 3/8 1/4 * Färg: Spegel (R), Vit (W), Silver (V) Utomhusenhet MU3M19 MU4M25 MU4M27 MU5M30 Värmekapacitet (Max) kw 7,3 9,4 10, Kylkapacitet (Max) kw 6, , Effektförbrukning värme (Nominell) kw 1,3 1, Effektförbrukning kyla ( Nominell) kw 1,2 1,7 2 2,2 COP värmefaktor 4,8 4,6 4,6 4,6 EER köldfaktor 4,4 4 4,1 3,8 Energiklass (Värme/Kyla) A / A A / A A / A A / A Dimensioner H/B/D mm 808 / 870 / / 870 / / 834 / / 834 / 330 Ljudtrycksnivå db(a) Köldmedie R410A g Vikt kg Maximalt antal inomhusenheter Flareanslutningar (gas vätska) 3/8 1/4 3/8 1/4 3/8 1/4 3/8 1/4 Maximal rörlängd m Maximal höjdskillnad m Kraftmatning Ø / V / Hz 1 / 220~240 / 50 1 / 220~240 / 50 1 / 220~240 / 50 1 / 220~240 / 50 Varmvattensberedare LGRTV200E LGRTV300E LGRTV200VE LGRTV300VE Vatten volym 198 liter 287 liter 198 liter 287 liter Diameter 580 mm 580 mm 580 mm 580 mm Höjd 1230 mm 1680 mm 1230 mm 1680 mm Förberedd för solfångare Nej Nej Ja Ja Elpatron 3 kw 3 kw 3 kw 3 kw Driftspänning 220V 1N~50Hz 220V 1N~50Hz 220V 1N~50Hz 220V 1N~50Hz spe cifik ationer 17

18 Om LG LG Electronics är en av världens största innovatör och tillverkare inom hemelektronik, med över anställda i mer än 120 bolag världen över. LG utvecklar och marknadsför platt-tv, audio- & videoprodukter, mobiltelefoner, tvättmaskiner och kylskåp och sedan 2004 är LG en av världens största leverantörer av luftkonditionering. Historien kring luftkonditionering sträcker sig dock längre bak än så LG tillverkade sin första luftkonditionerare redan Vår partner Kinnan AB En värmepump är för oss mer än bara en produkt och vi vet att ingen kedja är starkare än sin svagaste länk. För att en värmepump ska ge maximal energibesparing krävs förutom en bra produkt att värmepumpen är rätt dimensionerad, rätt placerad och rätt installerad. På den svenska marknaden jobbar vi tillsammans med Kinnan AB som är Sveriges ledande distributör av värmepumpar. Tillsammans utvecklar vi och utbildar vårt nät av återförsäljare runt hela Sverige. Kinnan AB är belägna i Enköping och är för närvarande 27 anställda. Kinnan säljer kvalitetsprodukter som alltid ger rätt temperatur, skön svalka på sommaren och behaglig värme under den kalla årstiden. Vi arbetar med ett kvalificerat återförsäljarnät som finns över hela Sverige. Som generalagent tar vi ansvar för snabba leveranser, teknisk kvalitet, dokumentation, teknisk support, reservdelar, samt reparationer i egen verkstad. GÖr Din egen ber ä Knin G: mo DeLL: Årsf Örbr u Knin G: kwh be sp arin G per måna D: kr Hus HÅLLse L, varmv atten : uppv ärmnin G: be sp arin G 30-65%: Åters t År värme : kwh kwh kwh kwh måna Ds - Kos tna D: kr MÖJLIG BESPARING: DeLat på 12 måna Der : kwh X 1,6 kr /mån Du sp ar ar : kr med rotavdraget halveras installationskostnaden. Här är Ditt pris in KL. moms: ins t a LLations Datum: 18 LG Luft värmepump ar

19

20 LG Electronics N ordic AB Box 83, Kista Kinnan AB Traktorgatan 2, Enköping Tel: Med reservation för eventuella tryckfel och förändringar i specifikationer.
