1 Kakelugnar Moderna och klassiska TIMMERNABBEN 1859

2 Tidlöst värmande Den femkanaliga kakelugnen utvecklades under 1760-talet när det rådde energibrist på grund av att de svenska järnbruken förbrukade stora mängder ved. Generalen Fabian Wrede och arkitekten Carl Johan Cronstedt löste dåtidens energikris genom att konstruera en eldstad med fem långa kanaler. Tack vare kakelugnen var Sverige redan då känt för att ha världens bäst uppvärmda bostäder. Naturlig i varje miljö Kakelugnen upplever en välförtjänt renässans. Genom modern förbränningsteknik har verkningsgraden förbättrats och gjort att kakelugnen fortfarande är ett av de bästa alternativen för låga energikostnader och trygg uppvärmning. Håll med om att det är något speciellt med kakelugnens värmekomfort och 250-åriga traditioner. 2

3 Innehåll Moderna kakelugnar... 6 Klassiska kakelugnar runda rektangulära Dekorer Funktion Dimensioner

4 Värme i generationer Gabriel Burmeister var konstnären, grafikern och keramikern som i början av förra seklet utvecklade en speciell stil, Gabriel-fajans. Förebilder och inspiration söktes i 1700-talets fajanser från Mariebergs och Rörstrands gamla fabriker samt dåtidens kakelugnsdekorer. Efter en kort anställning på Upsala-Ekeby flyttade Gabriel Burmeister verksamheten till Bobergs Fajansfabrik i Gävle. Till sin hjälp hade Gabriel Burmeister skickliga kakelugnsdekoratörer, bland andra Hjalmar Dahl som kom från Gagnef i Dalarna och ansågs vara en av dåtidens främsta keramikdekoratörer. Han hade före kontakten med Gabriel Burmeister målat kakelugnar vid Boivers kakelugnsfabrik i Uppsala. Gabriel Burmeister Gabriel Burmeister förvärvade 1925 Tillinge Fajansfabrik i Timmernabben, med anor från 1859, och bildade Gabriel Fajansverken. Hjalmar Dahl och ett antal tidigare medarbetare flyttade med till Timmernabben där de deltog i att utveckla Gabriel Fajansverken till en ledande tillverkare inom svensk keramik. Gabriel Burmeister tog initiativet till en ny industriell konströrelse genom att inspirera ledande konstnärer att höja den konstnärliga standarden på industriellt framställda produkter. Stockholm Gabriel Keramik, som företaget heter idag, drivs fortfarande av familjen Burmeister. Produktionen består av kakel och kakelugnar samt nytto- och prydnadsföremål i stengods. Målsättningen är densamma som under Gabriel Burmeisters tid - att tillverka produkter av hög kvalitet, funktion och konstnärlig form. Föremål som skapar glädje och värme i generationer. Timmernabben Kalmar 4 Malmö

5 Kultur och hantverk Dekorerna skapas av konstnärer. Varje kakel ges en unik målning. På bilden återskapas kakel till ett engelskt slott. Skapas av skickliga hantverkare Sedan mer än 150 år har skickliga hantverkare arbetat med keramik i Timmernabben vid smålandskusten. Den hantverksmässiga tillverkningen gör att glasyrer, dekorer och dimensioner anpassas till varje miljö. Låt oss ta fram en unik kakelugn speciellt för dig! GENUINT HANTVERK SVENSKTILLVERKAT 5

6 Moderna kakelugnar 6 6 Studio- svart med grått band TIMMERNABBEN 1859

7 Inred med design och värme Studio är ett elegant alternativ i moderna miljöer när du vill njuta av braskänsla och samtidigt få kakelugnens överlägsna värmekomfort. - svart med rött band - svart med svart band, extra skift ca 2,66 m 7

8 Din egen Studio Flera smakfulla färgställningar i blanka och sidenmatta glasyrer har komponerats till Studio. Som tillval erbjuds dekorband i olika färger. 8

9 Studio- svart med blått band TIMMERNABBEN

10 Moderna kakelugnar Design och braskänsla I nyare villor är Studio ett populärt alternativ till braskaminer genom sin eleganta design. Jämn och behaglig värme sprids under lång tid utan att alltför stark hetta uppstår i rummet. Din familj är värd en skön atmosfär. 10 Studio - vit med vitt band TIMMERNABBEN 1859

11 - vit med blått band - vit med grått band - mintgrön med grönt band 11

12 12 Härligt värmande - tidlöst vacker

13 Kungsholm - höjd ca 3 m 13

14 Klassiska kakelugnar - runda 14 Karl-Johan TIMMERNABBEN 1859

15 Klassiskt vacker Lägg in några vedträd, tänd brasan och njut av eldens sken genom kakelugnens stora glaslucka. Gabriels vackra runda kakelugnar har inspiration från klassiska stilideal och är en lyx som alla har råd med. Tillinge Gabriel 15

16 Drottningholm höjd 2,62 m, dekor Slingan 16 Karl -Johan - höjd ca 2,62 m Duvemåla

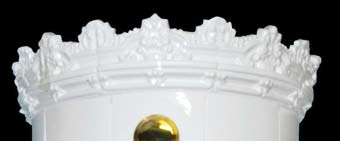

17 Svea Modell Svea är en kakelugn med vackra proportioner anpassad för låga takhöjder. Brännkammarens storlek är som förr och förbränningsluften tas från rummet. En glaslucka låter dig njuta av eldens flammande sken. Samma kronor och dekorer som finns till övriga runda kakelugnar erbjuds som tillval. Original med krona Tillinge med krona Karl-Johan med krona Duvemåla Svea - höjd 2,05 m 17

18 Klassiska kakelugnar - rektangulära 18 Strömsrum TIMMERNABBEN 1859

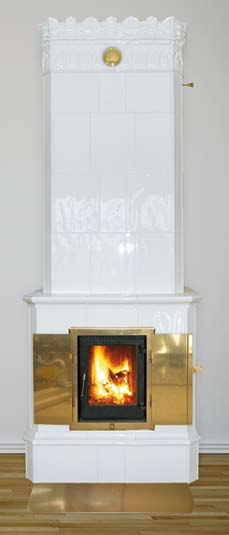

19 Tidlösa favoriter Gabriels rektangulära kakelugnar pryder sin plats i alla hem där de sprider skön värme och braskänsla. De olika modellerna med rektangulär form är inspirerade av äldre tiders traditionella kakelugnar och passar lika bra i klassiska som moderna miljöer. Strömsrum extra skift (2,75 m), rostfria luckor Ekeby Borgholm dekor Kungsängslilja Kungälv 19

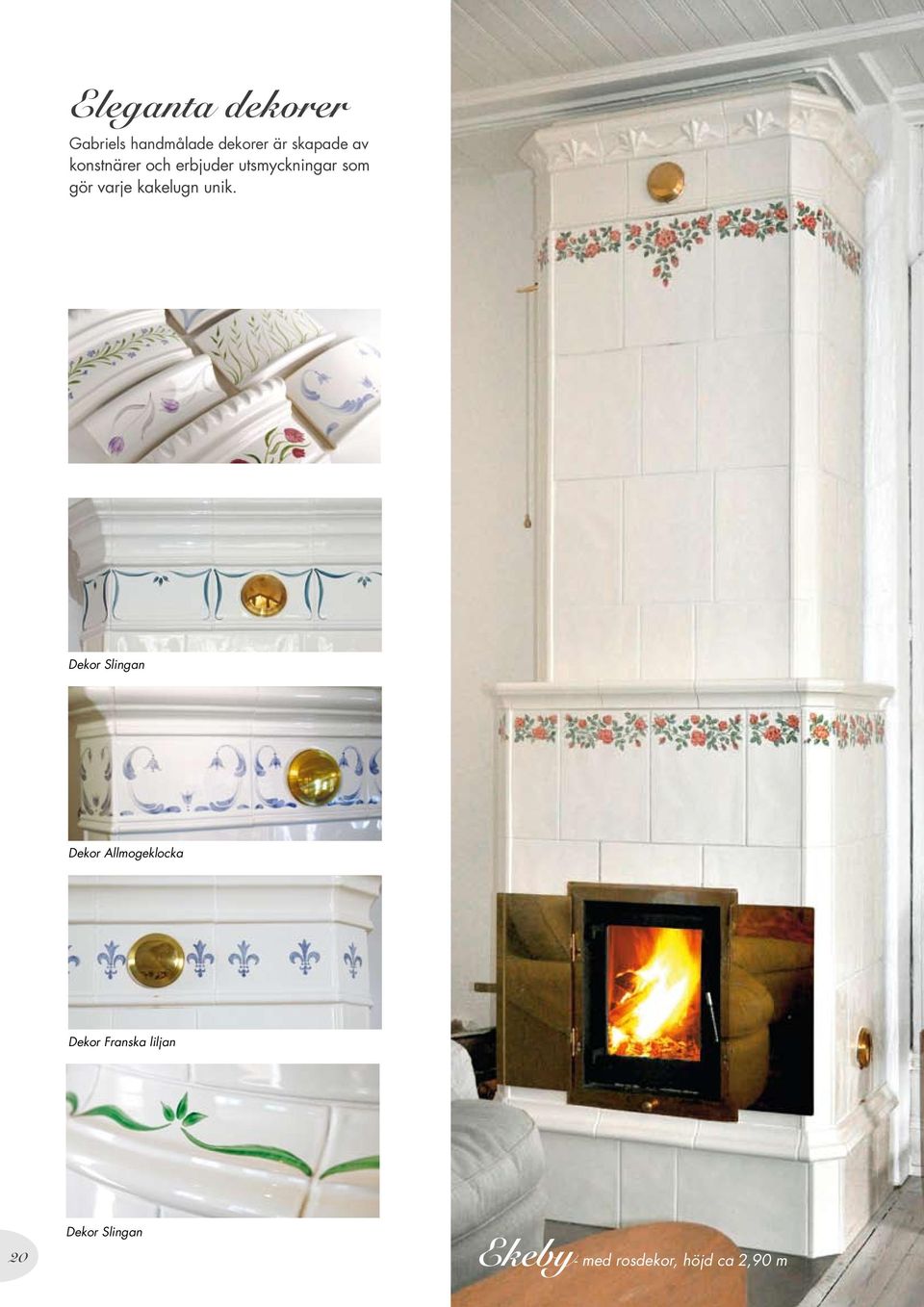

20 Eleganta dekorer Gabriels handmålade dekorer är skapade av konstnärer och erbjuder utsmyckningar som gör varje kakelugn unik. Dekor Slingan Dekor Allmogeklocka Dekor Franska liljan 20 Dekor Slingan Ekeby- med rosdekor, höjd ca 2,90 m

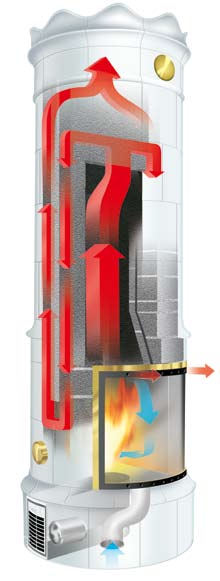

21 Teknisk beskrivning Kakelugnen är uppbyggd av ett sinnrikt modulsystem av eldfast material (olivin) bestående av en inre kärna och en yttre mantel som är separerade från varandra. Den inre kärnan tar upp en stor del av värmeexpansionen och mildrar ugnens värmerörelser. Den effektiva femkanaliga rökgasprincipen ger hög verkningsgrad och avger en jämn och behaglig värme till rummet under lång tid. Gabriels kakelugnar ansluts uppåt eller bakåt till befintlig godkänd skorsten. Saknas skorsten kan en modulskorsten, murad eller av stål, monteras ovanpå kakelugnen. Vid nyinstallation krävs en bygganmälan. Innan eldning sker ska kakelugnen besiktigas av en skorstensfejarmästare. Den traditionella 5-kanaliga rökgasprincipen är fortfarande oöverträffad Låg temperatur på utgående rökgaser Innerkärna Yttermantel Vi reserverar oss för ev. tryckfel och förbehåller oss rätten till tekniska förändringar utan föregående avisering. Kakelugnarna är CE-godkända av SP Sveriges Tekniska Forskningsinstitut och uppfyller de miljöoch säkerhetskrav som gäller för installation inom tätort enligt Boverkets byggregler BBR, BFS 1993:57 med ändringar till och med 2008:6. Fokus på miljö Gabriel Keramik har högt ställda kvalitetsmål när det gäller miljöpåverkan, konstruktion och tillverkning. Gabriels kakelugnar har extremt hög verkningsgrad, vilket innebär att en mycket stor andel av den energi som finns lagrad i veden avges som värme till ditt hus. Verkningsgraden är uppmätt vid tester utförda av SP Sveriges Tekniska Forskningsintitut, se rapport på vår hemsida Därtill är andelen partiklar i rökgaserna mycket låga. Resultat av utförda partikeltester visar att de höga krav som gäller i Tyskland och Österrike samt de ännu högre krav som förväntas gälla från 2015 uppfylls med god marginal. Fullständig testrapport finns på vår hemsida. EU-deklaration om överensstämmelse Gabriels kakelugnar är en svensk produkt som uppfyller kravet för CE-märkning, vilket visar att de uppfyller EUs hälso-, miljö- och säkerhetskrav. Produkter som omfattas av denna deklaration: Produkttyp: Eldstad med långsam värmeavgivning för eldning med fast bränsle Typbeteckning: Rektangulär kakelugn (800-serien) Rund kakelugn (300-serien) samt Studio kakelugn (400-serien) Godkänd enl. standard: EN Avsedd användning: Uppvärmning av rum eller bostad Testlaboratorium: SP Sveriges Tekniska Forskningsinstitut Box 857, SE Borås, Sverige Tillverkare: Gabriel-Keramik AB Adress: Strandavägen 62, Timmernabben Tillverkningsställe: Timmernabben, Sverige Värmelagrande, tungt, eldfast gods (olivin) som gör att kakelugnen strålar värme under lång tid Fläkt för effektiv värmespridning Gabriel Keramik AB Strandavägen 62 SE Timmernabben 08 EN 15250:2007 Eldstad med långsam värmeavgivning för eldning med fast bränsle Avstånd till brännbart material: (Se monteringsanvisningar) 35/50 mm Utsläpp av CO: 0,083% Rökgastemperatur (medel): 80 C Avgiven värmemängd: 165 MJ Värmelagring: 100% 50% 25% Topp Efter: 3,9 tim 13,0 tim 21,1 tim Verkningsgrad: 93,4% Bränsletyp: Ved Expansionsspalt Fläktstyrd direktvärme genom kanaler i varmluftskassetten som sprider värmen bättre Luftspolning håller glasluckan renare på insidan Extra stor glaslucka ger ökad trivsel och braskänsla Anslutning för tilluft utifrån 21

22 Dimensioner och anslutningar Rund kakelugn H bakåtanslutning (standardugn) c/c 2095 mm toppanslutning (standardugn) 2245 mm 50 mm Hörnmontering: Kakelsättning enl figur = Rökrörsanslutning Brännbar (standard). vägg = Tilluftsanslutning 440 mm 440 mm min. 15 mm 345 mm 278 mm 50 mm Montering min. vid 50 rak mmvägg: Ugnen kan kaklas runt om (tillval). 190 mm Modell Standardhöjd mm (H) Ø mm (D) Vikt kg D 50 mm Höjden kan anpassas uppåt eller nedåt i ca 100 mm intervaller. Rektangulär kakelugn Kungsholm Drottningholm Gabriel mm Duvemåla mm 75 mm Tillinge mm 278 mm Karl-Johan H 440 mm 440 mm bakåtanslutning (standardugn) c/c 2115 mm toppanslutning (standardugn) 2190 mm min. 15 mm 345 mm 278 mm 190 mm = Tilluftsanslutning min. 50 mm = Rökrörsanslutning 75 mm 75 mm A Höjden kan anpassas uppåt eller nedåt i ca 100 mm intervaller. B Modell Standardhöjd mm (H) Sockelmått mm (A,B) Vikt kg Strömsrum x Borgholm x Ekeby x Kungälv x

23 Dimensioner och anslutningar 440 mm 440 mm min. 15 mm 345 mm 190 mm min. 50 mm Studio kakelugn H bakåtanslutning (standardugn) c/c 2167 mm toppanslutning (standardugn) 2350 mm = Rökrörsanslutning = Tilluftsanslutning 75 mm 75 mm 278 mm Hörnmontering: Kakelsättning enl figur (standard). Montering vid rak vägg: Ugnen kan kaklas runt om (tillval). D Modell Höjd mm (H) Ø mm (D) Vikt kg Höjden kan anpassas uppåt eller nedåt i ca 100 mm intervaller. Studio Svea kakelugn 50 mm 278 mm 50 mm H bakåtanslutning (standardugn) c/c 1754 mm toppanslutning (standardugn) 1890 mm = Rökrörsanslutning min. 15 mm = Tilluftsanslutning 440 mm 440 mm Brännbar Hörnmontering: vägg Kakelsättning min. enl 50 figur mm (standard). 345 mm 190 mm Montering Ø vid 150 rak vägg: Ugnen kan kaklas runt om (tillval). D Höjden kan anpassas uppåt eller nedåt i ca 100 mm intervaller. Modell Höjd mm 75 mm (H) Ø mm (D) 75 Vikt mm kg Svea Nyinstallation / Bygganmälan Byggnadslov krävs för att installera en kakelugn. Det söker du hos byggnadsnämnden i din kommun. Du bör också rådgöra med skorstensfejarmästaren innan du installerar kakelugnen. Vikt från 1300 till 1500 kg. Bärande underlag krävs. 278 mm 23

24 GK/SE VIBRA.se KALMAR 2010 Kungsholm En skön känsla som varar länge TIMMERNABBEN 1859 Återförsäljare: Gabriel Keramik AB SE Timmernabben, Sweden Tel Fax E-post:
