1 Kakelugnar Moderna och klassiska TIMMERNABBEN 1859

2 Tidlöst värmande Den femkanaliga kakelugnen utvecklades under 1760-talet när det rådde energibrist på grund av att de svenska järnbruken förbrukade stora mängder ved. Generalen Fabian Wrede och arkitekten Carl Johan Cronstedt löste dåtidens energikris genom att konstruera en eldstad med fem långa kanaler. Tack vare kakelugnen var Sverige redan då känt för att ha världens bäst uppvärmda bostäder. Naturlig i varje miljö Kakelugnen upplever en välförtjänt renässans. Genom modern förbränningsteknik har verkningsgraden förbättrats och gjort att kakelugnen fortfarande är ett av de bästa alternativen för låga energikostnader och trygg uppvärmning. Håll med om att det är något speciellt med kakelugnens värmekomfort och 250-åriga traditioner. Innehåll 2 Moderna kakelugnar... 6 Klassiska kakelugnar runda rektangulära Dekorer Funktion Dimensioner

3 Värme i generationer Kultur och hantverk Gabriel Burmeister var konstnären, grafikern och keramikern som i början av förra seklet utvecklade en speciell stil, Gabriel-fajans. Förebilder och inspiration söktes i 1700-talets fajanser från Mariebergs och Rörstrands gamla fabriker samt dåtidens kakelugnsdekorer. Efter en kort anställning på Upsala-Ekeby flyttade Gabriel Burmeister verksamheten till Bobergs Fajansfabrik i Gävle. Till sin hjälp hade Gabriel Burmeister skickliga kakelugnsdekoratörer, bland andra Hjalmar Dahl som kom från Gagnef i Dalarna och ansågs vara en av dåtidens främsta keramikdekoratörer. Han hade före kontakten med Gabriel Burmeister målat kakelugnar vid Boivers kakelugnsfabrik i Uppsala. Gabriel Burmeister Dekorerna skapas av konstnärer. Varje kakel ges en unik målning. På bilden återskapas kakel till ett engelskt slott. Gabriel Burmeister förvärvade 1925 Tillinge Fajansfabrik i Timmernabben, med anor från 1859, och bildade Gabriel Fajansverken. Hjalmar Dahl och ett antal tidigare medarbetare flyttade med till Timmernabben där de deltog i att utveckla Gabriel Fajansverken till en ledande tillverkare inom svensk keramik. Gabriel Burmeister tog initiativet till en ny industriell konströrelse genom att inspirera ledande konstnärer att höja den konstnärliga standarden på industriellt framställda produkter. Skapas av skickliga hantverkare Sedan mer än 150 år har skickliga hantverkare arbetat med keramik i Timmernabben vid smålandskusten. Den hantverksmässiga tillverkningen gör att glasyrer, dekorer och dimensioner anpassas till varje miljö. Låt oss ta fram en unik kakelugn speciellt för dig! Stockholm Gabriel Keramik, som företaget heter idag, drivs fortfarande av familjen Burmeister. Produktionen består av kakel och kakelugnar samt nytto- och prydnadsföremål i stengods. Målsättningen är densamma som under Gabriel Burmeisters tid - att tillverka produkter av hög kvalitet, funktion och konstnärlig form. Föremål som skapar glädje och värme i generationer. SVENSKTILLVERKAT GENUINT HANTVERK Timmernabben Kalmar Malmö 4 5

4 Moderna kakelugnar - svart med ristat band, extra skift, höjd ca 2,66 m Inred med design och värme Utanför fönstren viner kalla vindar från havet. Inomhus sprider kakelugnen behaglig värme när du sjunker ner i favoritfåtöljen för att njuta av en god bok med en kopp te inom räckhåll. Studio är perfekt för nya boendemiljöer med behaglig värmeåtergivning i mer än ett dygn efter avslutad eldning. 6 6 Studio- svart med grått band - svart med svart band, extra skift, höjd ca 2,66 m - svart med rött band 7

5 Din egen Studio Till Studio erbjuds en rad eleganta färgställningar i blanka och sidenmatta glasyrer. Alla är avstämda för att möta moderna inredning. Välj en dekorfärg som blir kronan på verket. Välkommen till ett personligt hem! Studio- svart med blått band 8 9

6 Moderna kakelugnar Design och braskänsla I välisolerade villor är Studio ett förnuftigt alternativ till braskaminen genom förmågan att sprida jämn värme under lång tid. Unna dig en kakelugn, din familj är värd en skön atmosfär. - vit med blått band - mintgrön med grönt band Studio - vit med vitt band - vit med grått band 10 11

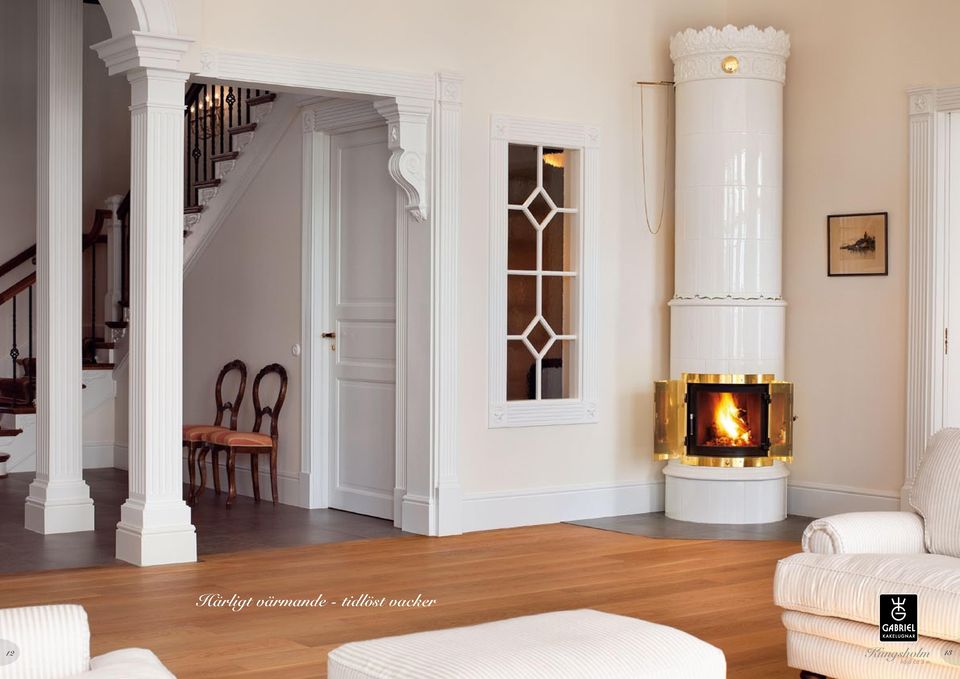

7 Härligt värmande - tidlöst vacker Kungsholm höjd ca 3 m

8 Klassiska kakelugnar - runda Klassisk form Förflytta dig i tiden och tänk timmerväggar, handmålade tapeter, rustika stengolv och doften av en brasa. På 1700-talet var det få förunnat, idag har alla råd att investera i en kakelugn. Gabriels klassiska modeller förvaltar det historiska arvet och är vackra möbler som bjuder på harmoni när elden sprakar bakom stora glasluckor. Tillinge Karl-Johan Gabriel

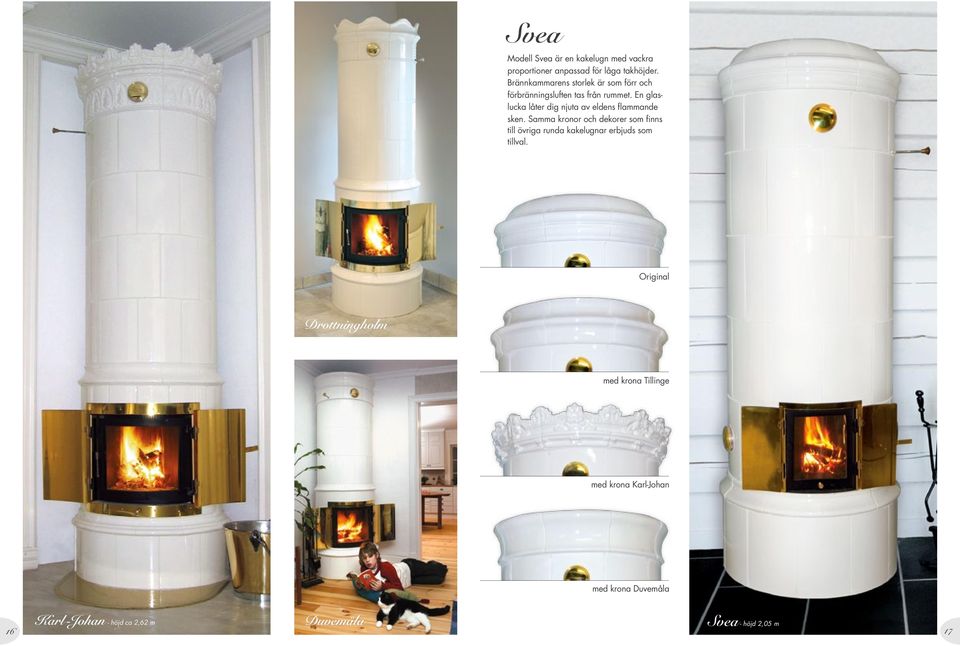

9 Svea Modell Svea är en kakelugn med vackra proportioner anpassad för låga takhöjder. Brännkammarens storlek är som förr och förbränningsluften tas från rummet. En glaslucka låter dig njuta av eldens flammande sken. Samma kronor och dekorer som finns till övriga runda kakelugnar erbjuds som tillval. Original Drottningholm med krona Tillinge med krona Karl-Johan med krona Duvemåla 16 Karl -Johan - höjd ca 2,62 m Duvemåla Svea - höjd 2,05 m 17

10 Klassiska kakelugnar - rektangulära Tidlösa favoriter Duka upp till fest i goda vänners lag och låt kakelugnens sken sprida varma färger i ditt hem. Gabriels rektangulära kakelugnar pryder sin plats och förmedlar skön värme och braskänsla. Modellerna med rektangulär form är inspirerade av äldre tiders traditionella kakelugnar och passar utmärkt i såväl klassiska som moderna miljöer. Strömsrum extra skift, höjd 2,75 m, rostfria luckor Strömsrum - dekor Franska liljan Ekeby Borgholm - dekor Slingan Kungälv - extra skift, höjd 2,55 m 18 19

11 Eleganta dekorer Gabriels handmålade dekorer är skapade av konstnärer och erbjuder utsmyckningar som gör varje kakelugn unik. Teknisk beskrivning Kakelugnen är uppbyggd av ett sinnrikt modulsystem av eldfast material bestående av en inre kärna och en yttre mantel som är separerade från varandra. Den inre kärnan tar upp en stor del av värmeexpansionen och mildrar ugnens värmerörelser. Den effektiva femkanaliga rökgasprincipen ger hög verkningsgrad och avger en jämn och behaglig värme till rummet under lång tid. Gabriels kakelugnar ansluts uppåt eller bakåt till befintlig godkänd skorsten. Saknas skorsten kan en modulskorsten, murad eller av stål, monteras ovanpå kakelugnen. Vid nyinstallation krävs en bygganmälan. Innan eldning sker ska kakelugnen besiktigas av en skorstensfejarmästare. Den traditionella 5-kanaliga rökgasprincipen är fortfarande oöverträffad Låg temperatur på utgående rökgaser Innerkärna Dekor Slingan Dekor Allmogeklocka Dekor Franska liljan Dekor Slingan Ekeby - med rosdekor, höjd ca 2,90 m Vi reserverar oss för ev. tryckfel och förbehåller oss rätten till tekniska förändringar utan föregående avisering. Kakelugnarna är CE-godkända av SP Sveriges Tekniska Forskningsinstitut och uppfyller de miljöoch säkerhetskrav som gäller för installation inom tätort enligt Boverkets byggregler BBR, BFS 1993:57 med ändringar till och med 2008:6. Fokus på miljö Gabriel Keramik har högt ställda kvalitetsmål när det gäller miljöpåverkan, konstruktion och tillverkning. Gabriels kakelugnar har extremt hög verkningsgrad, vilket innebär att en mycket stor andel av den energi som finns lagrad i veden avges som värme till ditt hus. Verkningsgraden är uppmätt vid tester utförda av SP Sveriges Tekniska Forskningsintitut, se rapport på vår hemsida Därtill är andelen partiklar i rökgaserna mycket låga. Resultat av utförda partikeltester visar att de höga krav som gäller i Tyskland och Österrike samt de ännu högre krav som förväntas gälla från 2015 uppfylls med god marginal. Fullständig testrapport finns på vår hemsida. EU-deklaration om överensstämmelse Gabriels kakelugnar är en svensk produkt som uppfyller kravet för CE-märkning, vilket visar att de uppfyller EUs hälso-, miljö- och säkerhetskrav. Produkter som omfattas av denna deklaration: Produkttyp: Eldstad med långsam värmeavgivning för eldning med fast bränsle Typbeteckning: Rektangulär kakelugn (800-serien) Rund kakelugn (300-serien) samt Studio kakelugn (400-serien) Godkänd enl. standard: EN Avsedd användning: Uppvärmning av rum eller bostad Testlaboratorium: SP Sveriges Tekniska Forskningsinstitut Box 857, SE Borås, Sverige Tillverkare: Gabriel-Keramik AB Adress: Strandavägen 62, Timmernabben Tillverkningsställe: Timmernabben, Sverige Värmelagrande, tungt, eldfast gods (olivin) som gör att kakelugnen strålar värme under lång tid Fläkt för effektiv värmespridning Gabriel Keramik AB Strandavägen 62 SE Timmernabben 08 EN 15250:2007 Eldstad med långsam värmeavgivning för eldning med fast bränsle Avstånd till brännbart material: 35/50 mm (Se monteringsanvisningar) Utsläpp av CO: 0,083% Rökgastemperatur (medel): 80 C Avgiven värmemängd: 165 MJ Värmelagring: 100% 50% 25% Topp Efter: 3,9 tim 13,0 tim 21,1 tim Verkningsgrad: 93,4% Bränsletyp: Ved Yttermantel Expansionsspalt Fläktstyrd direktvärme genom kanaler i varmluftskassetten som sprider värmen bättre Luftspolning håller glasluckan renare på insidan Extra stor glaslucka ger ökad trivsel och braskänsla Anslutning för tilluft utifrån 20 21

12 Dimensioner och anslutningar Dimensioner och anslutningar 440 mm 440 mm min. 15 mm 345 mm 190 mm min. 50 mm Rund kakelugn Studio kakelugn H bakåtanslutning (standardugn) c/c 2095 mm toppanslutning (standardugn) 2245 mm 50 mm Hörnmontering: Kakelsättning enl figur = Rökrörsanslutning Brännbar (standard). vägg = Tilluftsanslutning 440 mm 440 mm min. 15 mm 345 mm 278 mm 50 mm Montering min. vid 50 rak mmvägg: Ugnen kan kaklas runt om (tillval). 190 mm Modell Standardhöjd mm (H) Ø mm (D) Vikt kg H bakåtanslutning (standardugn) c/c 2167 mm toppanslutning (standardugn) 2350 mm = Rökrörsanslutning = Tilluftsanslutning 75 mm 75 mm 278 mm Hörnmontering: Kakelsättning enl figur (standard). Montering vid rak vägg: Ugnen kan kaklas runt om (tillval). Kungsholm D 50 mm Höjden kan anpassas uppåt eller nedåt i ca 100 mm intervaller. Rektangulär kakelugn Drottningholm Gabriel mm Duvemåla mm 75 mm Tillinge mm 278 mm Karl-Johan D Höjden kan anpassas uppåt eller nedåt i ca 100 mm intervaller. Svea kakelugn Modell Höjd mm (H) Ø mm (D) Vikt kg Studio H 440 mm 440 mm bakåtanslutning (standardugn) c/c 2115 mm toppanslutning (standardugn) 2190 mm min. 15 mm 345 mm 278 mm 190 mm min. 50 mm = Rökrörsanslutning = Tilluftsanslutning 75 mm 75 mm H bakåtanslutning (standardugn) c/c 1754 mm toppanslutning (standardugn) 1890 mm = Rökrörsanslutning 75 mm 75 mm 278 mm Hörnmontering: Kakelsättning enl figur (standard). Montering vid rak vägg: Ugnen kan kaklas runt om (tillval). Modell Standardhöjd mm (H) Sockelmått mm (A,B) Vikt kg A Höjden kan anpassas uppåt eller nedåt i ca 100 mm intervaller. B Strömsrum x Borgholm x Ekeby x Kungälv x D Höjden kan anpassas uppåt eller nedåt i ca 100 mm intervaller. Modell Höjd mm (H) Ø mm (D) Vikt kg Svea Nyinstallation / Bygganmälan Byggnadslov krävs för att installera en kakelugn. Det söker du hos byggnadsnämnden i din kommun. Du bör också rådgöra med skorstensfejarmästaren innan du installerar kakelugnen. Vikt från 1300 till 1500 kg. Bärande underlag krävs

13 GK/SE KALMAR 2011 Kungsholm En skön känsla som varar länge TIMMERNABBEN 1859 Återförsäljare: Gabriel Keramik AB SE Timmernabben, Sweden Tel Fax E-post:
