PRESTANDADEKLARATION

Transkript

1 SE PRESTANDADEKLARATION DoP nr Hilti HUS CPD Produkttypens unika identifikationskod: Hilti skruvankare HUS3 2. Typ-, parti- eller serienummer i enlighet med artikel 11(4): Se ETA-13/1038 ( ), bilaga A4 A5. Batchnummer: se produktens förpackning. 3. Byggproduktens avsedda användning/användningar i enlighet med den tillämpbara harmoniserade tekniska specifikationen: Generisk typ skruvankare för För användning i Alternativ / Kategori Belastning Material Temperaturområde (om tillämpligt) (C20/25 till C50/60), osprucken: Ø6, Ø8, Ø10, Ø14 mm sprucken: Ø6, Ø8, Ø10, Ø14 mm Alternativ 1 Seismisk: prestandakategori C1 statisk, kvasistatisk, seismisk, brandmotstånd Förzinkat stål: Endast för torr användning inomhus HUS3-H (med sexkantshuvud): Ø6, Ø8, Ø10, Ø14 mm HUS3-C (platt försänkt): Ø6, Ø8, Ø10 mm HUS3-HF (med sexkantshuvud): Ø10, Ø14 mm HUS3-A (med utvändig gänga) : Ø6 mm HUS-P (med kullrig skalle) : Ø6 mm HUS3-PS (med liten kullrig skalle): Ø6 mm HUS3-I (med invändig gänga): Ø6 mm HUS3-I (med utvändig gänga): Ø6 mm - 4. Tillverkarens namn, registrerade företagsnamn eller registrerade varumärke samt kontaktadress enligt vad som krävs i artikel 11.5: Hilti Corporation, Business Unit Anchors, 9494 Schaan, Fürstentum Liechtenstein 5. I tillämpliga fall namn och kontaktadress för tillverkarens representant vars mandat omfattar de uppgifter som anges i artikel 12(: - 6. Systemet eller systemen för bedömning och fortlöpande kontroll av byggproduktens prestanda enligt bilaga V: System 1 7. För det fall prestandadeklarationen avser en byggprodukt som omfattas av en harmoniserad standard: 8. För det fall prestandadeklarationen avser en byggprodukt för vilken en europeisk teknisk bedömning har utfärdats: Tekniskt bedömningsorgan: Deutsches Institut für Bautechnik (DIBt) Europeisk teknisk bedömning: ETA-13/1038 ( ) Europeiskt bedömningsdokument: ETAG 001 Del 1, 3; EOTA TR 20 ; EAD Försäkran om överensstämmelse: 0672-CPD-0361 DoP_se_02-00_ _Hilti HUS CPD-0361_7.docx

2 9. Angiven prestanda: Väsentliga egenskaper Dimensioneringsmetod Prestanda Harmoniserad teknisk specifikation Karaktäristiskt motstånd vid dragning ETAG 001, bilaga: C, metod: A CEN/TS :2009, metod: A EOTA TR 045 ETA-13/1038: bilaga C1 och C2 ETA-13/1038: bilaga C4 EOTA TR 020 (brandteknisk dimensionering) CEN/TS :2009, bilaga: D ETA-13/1038: bilaga C5, C6 och C7 ETAG 001 Del 1, 3 ETAG 001, bilaga: C, metod: A CEN/TS :2009, metod: A ETA-13/1038: bilaga C1 och C3 ETAG 001 bilaga E Karaktäristiskt motstånd vid skjuvning Minsta avstånd och minsta kantavstånd EOTA TR 045 EOTA TR 020 (brandteknisk dimensionering) CEN/TS :2009, bilaga: D ETAG 001, bilaga: C, metod: A CEN/TS :2009, metod: A EOTA TR 020 (brandteknisk dimensionering) CEN/TS :2009, bilaga: D ETA-13/1038: bilaga C4 ETA-13/1038: bilaga C5, C6 och C7 ETA-13/1038: bilaga B3 ETA-13/1038: bilaga C5, C6 och C7 EOTA TR 020 (för brandmotstånd) EAD Förskjutning i bruksgränstillstånd ETAG 001, bilaga: C, metod: A CEN/TS :2009, metod: A ETA-13/1038: bilaga C8 10. Prestandan för den produkt som anges i punkterna 1 och 2 överensstämmer med angiven prestanda i punkt 9. Denna prestandadeklaration utfärdas på eget ansvar av tillverkaren som anges i punkt 4. Undertecknad på tillverkarens vägnar av: Raimund Zaggl Affärsenhetschef Affärsenhet ankare Seppo Perämäki Kvalitetschef Affärsenhet ankare Hilti Corporation Schaan, DoP_se_02-00_ _Hilti HUS CPD-0361_7.docx

3 Specifikation för avsedd användning Förankringar utsatta för: Statiska och kvasistatiska belastningar: alla storlekar och alla sättdjup. Seismisk åtgärd för prestandakategori C1: HUS3-H storlekar 8, 10 och 14, standard och maximalt sättdjup (h nom2 och h nom3 ). HUS3-C och HUS3-HF storlekar 8 och 10, standard och maximalt sättdjup (h nom2 och h nom3 ). Brandexponering: alla storlekar och alla sättdjup. Grundmaterial: Armerad eller oarmerad normalviktig i enlighet med EN 206-1:2000. Hållfasthetsklasser C20/25 till C50/60 i enlighet med EN 206-1:2000. Osprucken eller sprucken : alla storlekar och alla sättdjup. Användningsförhållanden (Miljöförhållanden): Förankringar utsatta för torra förhållanden inomhus. Design: Förankringar är utformade under ansvar av en ingenjör med erfarenhet av arbete med förankringar och arbete. Kontrollerbara beräkningar och ritningar förbereds med hänsyn till de belastningar som ska förankras. Ankarets position indikeras på konstruktionsritningarna (t.ex. ankarets position i förhållande till stöd, etc.). Förankringar under statiska eller kvasistatiska åtgärder är konstruerade i enlighet med: - ETAG 001, Bilaga C, dimensioneringsmetod A, utgåva augusti 2010 eller - CEN/TS :2009, designmetod A Förankringar under seismiska åtgärder (sprucken ) är konstruerade i enlighet med: - EOTA teknisk rapport TR 045, utgåva februari Förankringar ska positioneras utanför kritiska områden (t.ex. plastgångjärn) för strukturen. - Fastsättning i fristående installation eller med ett putsskikt är inte tillåten. Förankringar under brandexponering är konstruerade i enlighet med: - ETAG 001, Bilaga C, dimensioneringsmetod A, utgåva augusti 2010 och EOTA teknisk rapport TR 020, utgåva maj 2004 eller - CEN/TS : 009, Bilaga D - Det måste säkerställas att lokal spjälkning av locket inte förekommer Installation: Endast slagborrning: alla storlekar och alla sättdjup. Installation av förankring utförs av personal med lämpliga kvalifikationer och under övervakning av den person som ansvarar för tekniska frågor på arbetsplatsen. Vid avbruten hålborrning: ny borrning med ett minsta avstånd på två gånger djupet av det avbrutna hålet eller kortare avstånd om det avbrutna hålet är fyllt med murbruk med hög hållfasthet och om det under skjuv- eller sned dragbelastning inte befinner sig i belastningsriktningen. Efter installation får det inte vara möjligt att vrida ankaret ytterligare. Förankringshuvudet måste stödjas på fixturen och får inte vara skadat. Justerbarhet enligt bilaga B7 för: HUS3-H, HUS3-HF och HUS3-C storlek 8 (h nom2 = 60 mm och h nom3 = 70 mm) HUS3-H, HUS3-HF och HUS3-C storlek 10 (h nom2 = 75 mm och h nom3 = 85 mm) Bilaga B1 DoP_se_02-00_ _Hilti HUS CPD-0361_7.docx

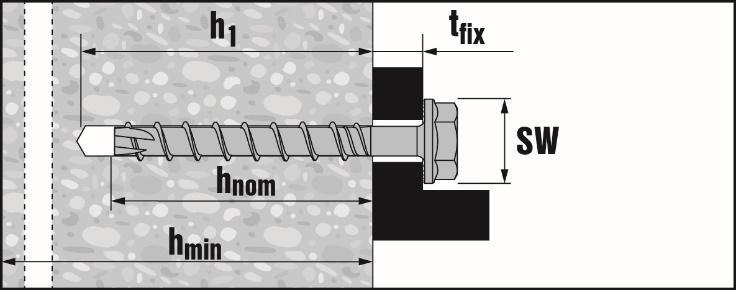

4 Tabell B1: Installationsparametrar HUS3-6 Ankarstorlek HUS3 6 Typ h C A P- PS Nominellt sättdjup [mm] 55 I I-Flex Nominell borrhålsdiameter d 0 [mm] 6 Kapdiameter för borr d cut [mm] 6,40 Frigående håldiameter d f [mm] 9 Nyckelstorlek (H-, A- och I-typ) SW [mm] Diameter för platt försänkt huvud d h [mm] - 11,5 - Torxstorlek (C-, P-, PS typ) TX Borrhålsdjup i golv-/väggposition h 1 [mm] 65 Borrhålsdjup i takposition h 1 [mm] 58 Installationsmoment T inst [Nm] 25 Sättverktyg 1) Hållfasthetsklass C20/25 och >20/25 Hilti SIW 14 A eller Hilti SIW 22 A eller Tabell B2: Installationsparametrar HUS3-8, 10 och 14 Ankarstorlek HUS Typ H, HF, C H, HF, C H, HF h h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 Nominellt sättdjup h nom [mm] Nominell borrhålsdiameter d 0 [mm] Kapdiameter för borr d cut [mm] 8,45 10,45 14,50 Frigående håldiameter d f [mm] Nyckelstorlek (H, HF-typ) SW [mm] Diameter för platt försänkt huvud d h [mm] Torxstorlek (C-typ) TX Borrhålsdjup h 1 [mm] Borrhålsdjup (med justerbarhetsprocess) Sättverktyg 1) Hållfasthetsklass h 1 [mm] Hilti SIW 14 A eller Hilti SIW 22 A eller C20/25 Hilti SIW 22 A eller Hilti SIW 22 T-A Hilti SIW 22 T-A Hilti SIW 22 T-A > C20/25 Hilti SIW 22 T-A 1) Installation med en annan slagskruvdragare med likvärdig effekt och prestanda är möjlig Bilaga B2 DoP_se_02-00_ _Hilti HUS CPD-0361_7.docx

5 Tabell B3: Minsta tjocklek på element, minsta kantavstånd och inbördes avstånd HUS3-6 Ankarstorlek HUS3 6 Nominellt sättdjup h nom [mm] 55 Minsta tjocklek hos element Sprucken och osprucken Minsta avstånd Minsta kantavstånd h min [mm] 100 s min [mm] 35 c min [mm] 35 Tabell B4: Minsta tjocklek på element, minsta kantavstånd och inbördes avstånd HUS3-8, 10 och 14 Ankarstorlek HUS h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 Nominellt sättdjup h nom [mm] Minsta tjocklek hos element Sprucken och osprucken Minsta avstånd Minsta kantavstånd h min [mm] s min [mm] c min [mm] Bilaga B3 DoP_se_02-00_ _Hilti HUS CPD-0361_7.docx

6 Tabell B5: Skruvlängd och maximal fixturtjocklek för HUS3-6 Ankarstorlek 6 h C A I I-Flex P PS sättdjup [mm] 55 Fixturtjocklek [mm] Skruvlängd [mm] Tabell B6: Skruvlängd och maximal fixturtjocklek för HUS3-C Ankarstorlek 8 10 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 Nominellt sättdjup [mm] Fixturtjocklek [mm] Skruvlängd [mm] t fix1 t fix2 t fix3 t fix1 t fix2 t fix Bilaga B4 DoP_se_02-00_ _Hilti HUS CPD-0361_7.docx

7 Tabell B7: Skruvlängd och maximal fixturtjocklek för HUS3-H och HUS3-HF 1) Ankarstorlek Nominellt sättdjup h nom1 50 h nom2 60 h nom3 70 h nom1 55 h nom2 75 h nom3 85 h nom1 65 h nom2 85 h nom3 115 [mm] Fixturtjocklek [mm] Skruvlängd [mm] t fix1 t fix2 t fix3 t fix1 t fix2 t fix3 t fix1 t fix2 t fix ) HUS3-HF tillgänglig endast för diameter 10 och 14. Diameter 10 alla sättdjup, för diameter 14 endast h nom1 och h nom2 Bilaga B5 DoP_se_02-00_ _Hilti HUS CPD-0361_7.docx

8 Tabell C1: Karaktäristiska värden för statiska och kvaistatiska belastningar HUS3-6 Ankarstorlek HUS3 6 Typ h C A I I-Flex P PS Nominellt sättdjup h nom [mm] 55 Stålbrott för drag- och skjuvbelastning N Rk,s [kn] Karaktäristiskt motstånd V Rk,s [kn] 12,5 k 2 [-] 0,8 M 0 Rk,s [Nm] 21 Utdragningsbrott Karaktäristiskt motstånd i osprucken C20/25 Karaktäristiskt motstånd i sprucken C20/25 Ökande faktor N Rk,p [kn] 9 7,5 N Rk,p [kn] 6 C30/37 1,22 C40/50 ψ c [-] 1,41 C50/60 1,55 Betongkons- och spjälkningsbrott Effektivt sättdjup h ef [mm] 42 Faktor för Sprucken k cr Osprucken k ucr [-] 7,2 [-] 10,1 Betongk onsbrott Kantavstånd c cr,n [mm] 1,5 h ef Avstånd s cr,n [mm] 3 h ef Spjälknin gsbrott Installationens säkerhetsfaktor Kantavstånd c cr,sp [mm] 63 Avstånd s cr,sp [mm] 126 Betongutbändningsbrott 2 3) = inst k-faktor k 3) = k 3 Betongkantsbrott [-] 1,2 [-] 1,5 Ankarets effektiva längd l f = h ef [-] 42 Ankarets ytterdiameter d nom [mm] 6 1) Parametrar endast relevanta för design i enlighet med CEN/TS :2009 Parameter endast relevant för design i enlighet med ETAG 001 bilaga C Bilaga C1 DoP_se_02-01_ _Hilti HUS 0672-CPD-0203

9 Tabell C2: Karaktäristiska värden för statiska ch kvasistatiska belastningar HUS3-8, 10 och 14 Ankarstorlek HUS h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 Nominellt sättdjup h nom [mm] Justering Total max. tjocklek hos justeringslager t adj [mm] Max. antal justeringar n a [-] Stålbrott för drag- och skjuvbelastning N Rk,s [kn] 39,2 62,2 96,6 Karaktäristiskt motstånd V Rk,s [kn] k 2 [-] 0,8 Utdragningsbrott Karaktäristiskt motstånd i osprucken C20/25 Karaktäristiskt motstånd i sprucken C20/25 Ökande faktor M 0 Rk,s [Nm] N Rk,p [kn] N Rk,p [kn] C30/37 1,22 C40/50 ψ c [-] 1,41 C50/60 1,55 Betongkons- och spjälkningsbrott 1) 1) 1) 1) 1) 1) 1) 1) 1) 1) Effektivt sättdjup h ef [mm] 40 46,4 54,9 41,6 58,6 67,1 49,3 66,3 91,8 Faktor för Sprucken k cr Osprucken k ucr [-] 7,2 [-] 10,1 Betongk onsbrott Kantavstånd c cr,n [mm] 1,5 h ef Avstånd s cr,n [mm] 3 h ef Spjälknin gsbrott Kantavstånd c cr,sp [mm] Avstånd s cr,sp [mm] Installationens säkerhetsfaktor Betongutbändningsbrott 2 3) = inst k-faktor k 3) = k 3 Betongkantsbrott 1) Utdragningsbrott är inte avgörande Parametrar endast relevanta för design i enlighet med CEN/TS :2009 3) Parameter endast relevant för design i enlighet med ETAG 001 bilaga C [-] 1,0 [-] 1,0 2,0 1,0 2,0 Ankarets effektiva längd l f = h ef [-] 40 46,4 54,9 41,6 58,6 67,1 49,3 66,3 91,8 Ankarets ytterdiameter d nom [mm] Bilaga C2 DoP_se_02-01_ _Hilti HUS 0672-CPD-0203

10 Tabell C3: Karaktäristiska värden för seismisk kategori C1 Ankarstorlek HUS h nom2 h nom3 h nom2 h nom3 h nom2 h nom3 Nominellt sättdjup h nom [mm] Stålbrott för drag- och skjuvbelastning Karaktäristiskt motstånd N Rk,s,seis [kn] 39,2 62,2 96,6 Partiell säkerhetsfaktor Ms,N [-] 1,4 Karaktäristiskt motstånd V Rk,s,seis [kn] 11,9 16,8 22,5 Partiell säkerhetsfaktor Ms,V [-] 1,5 Utdragningsbrott Karaktäristiskt motstånd i sprucken Betongkonsbrott N Rk,p,seis [kn] ) 1) 1) 1) Effektivt sättdjup h ef [mm] 46,4 54,9 58,6 67,1 66,3 91,8 Betongkon sbrott Installationens säkerhetsfaktor Betongutbändningsbrott Kantavstånd c cr,n [mm] 1,5 h ef Avstånd s cr,n [mm] 3 h ef 2 [-] 1,0 k-faktor k [-] 2,0 Betongkantsbrott Ankarets effektiva längd l f = h ef [-] 46,4 54,9 58,6 67,1 66,3 91,8 Ankarets ytterdiameter d nom [mm] ) Utdragningsbrott är inte avgörande Bilaga C3 DoP_se_02-01_ _Hilti HUS 0672-CPD-0203

11 Tabell C4: Karaktäristiska värden för brandmotstånd HUS3-6 Ankare HUS3 6 Typ h C A I Nominellt sättdjup h nom [mm] 55 Stålbrott för drag- och skjuvbelastning (F Rk,s,fi = N Rk,s,fi = V Rk,s,fi ) Karaktäristiskt motstånd Utdragningsbrott Karaktäristiskt motstånd Betongkonsbrott Karaktäristiskt motstånd Kantavstånd R30 F Rk,s,fi [kn] 1,6 R60 F Rk,s,fi [kn] 1,2 R90 F Rk,s,fi [kn] 0,8 R120 F Rk,s,fi [kn] 0,7 R30 M 0 Rk,s,fi [Nm] 1,4 R60 M 0 Rk,s,fi [Nm] 1,1 R90 M 0 Rk,s,fi [Nm] 0,7 R120 M 0 Rk,s,fi [Nm] 0,6 R30 R60 R90 N Rk,p,fi [kn] 1,5 R120 N Rk,p,fi [kn] 1,2 R30 R60 R90 N 0 Rk,c,fi [kn] 1,8 R120 N 0 Rk,c,fi [kn] 1,5 I-Flex P PS R30 till R120 c cr,fi [mm] 2 h ef Vid brand från mer än en sida ska det minsta kantavståndet vara 300 mm. Expanderavstånd R30 till R120 s cr,fi [mm] 2 c cr,fi Betongutbändningsbrott R30 till R120 k [-] 1,5 Förankringsdjupet måste öka för våt med minst 30 mm jämfört med det givna värdet. Bilaga C4 DoP_se_02-01_ _Hilti HUS 0672-CPD-0203

12 Tabell C5: Karaktäristiska värden för brandmotstånd HUS3-H, HF-storlekar 8, 10 och 14 Ankare HUS3-H och HUS3-HF h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 Nominellt sättdjup h nom [mm] Stålbrott för drag- och skjuvbelastning (F Rk,s,fi = N Rk,s,fi = V Rk,s,fi ) Karaktäristiskt motstånd Utdragningsbrott Karaktäristiskt motstånd Betongkonsbrott Karaktäristiskt motstånd Kantavstånd R30 F Rk,s,fi [kn] 3,2 3,5 3,8 6,1 6,2 10,4 10,6 R60 F Rk,s,fi [kn] 2,4 2,6 2,8 4,6 4,7 7,8 8,1 R90 F Rk,s,fi [kn] 1,6 1,6 1,9 3,1 3,2 5,3 5,5 R120 F Rk,s,fi [kn] 1,2 1,2 1,5 2,4 2,5 4,0 4,3 R30 M 0 Rk,s,fi [Nm] 3,8 4,1 4,4 9,1 9,2 20,4 20,6 R60 M 0 Rk,s,fi [Nm] 2,8 3,0 3,4 6,9 7,0 15,4 15,7 R90 M 0 Rk,s,fi [Nm] 1,9 1,9 2,3 4,6 4,8 10,4 10,7 R120 M 0 Rk,s,fi [Nm] 1,5 1,4 1,7 3,5 3,7 7,9 8,3 R30 R60 R90 N Rk,p,fi [kn] 1,5 2,3 3,0 2,4 4,0 4,9 3,1 4,8 7,8 R120 N Rk,p,fi [kn] 1,2 1,8 2,4 1,9 3,2 3,9 2,5 3,8 6,3 R30 R60 R90 N 0 Rk,c,fi [kn] 1,8 2,6 4,0 2,0 4,7 6,6 3,0 6,4 14,4 R120 N 0 Rk,c,fi [kn] 1,4 2,1 3,2 1,6 3,8 5,3 2,4 5,1 11,5 R30 till R120 c cr,fi [mm] 2 h ef Vid brand från mer än en sida ska det minsta kantavståndet vara 300 mm. Expanderavstånd Betongutbändningsbrott R30 till R120 s cr,fi [mm] 2 c cr,fi R30 till R120 k [-] 1,0 2,0 1,0 2,0 Förankringsdjupet måste öka för våt med minst 30 mm jämfört med det givna värdet. Bilaga C5 DoP_se_02-01_ _Hilti HUS 0672-CPD-0203

13 Tabell C6: Karaktäristiska värden för brandmotstånd HUS3-C storlekar 8 och 14 Ankare HUS3-C 8 10 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 Nominellt sättdjup h nom [mm] Stålbrott för drag- och skjuvbelastning (F Rk,s,fi = N Rk,s,fi = V Rk,s,fi ) R30 F Rk,s,fi [kn] 0,5 1,2 R60 F Rk,s,fi [kn] 0,4 1,0 R90 F Rk,s,fi [kn] 0,3 0,8 Karaktäristiskt motstånd R120 F Rk,s,fi [kn] 0,2 0,6 R30 M 0 Rk,s,fi [Nm] 0,6 1,7 R60 M 0 Rk,s,fi [Nm] 0,5 1,5 R90 M 0 Rk,s,fi [Nm] 0,4 1,1 R120 M 0 Rk,s,fi [Nm] 0,3 0,9 Utdragningsbrott Karaktäristiskt motstånd Betongkonsbrott Karaktäristiskt motstånd Kantavstånd R30 R60 R90 N Rk,p,fi [kn] 1,5 2,3 3,0 2,4 4,0 5,0 R120 N Rk,p,fi [kn] 1,2 1,8 2,4 1,9 3,2 4,0 R30 R60 R90 N 0 Rk,c,fi [kn] 1,8 2,6 4,0 2,0 4,7 6,6 R120 N 0 Rk,c,fi [kn] 1,5 2,1 3,2 1,6 3,8 5,3 R30 till R120 c cr,fi [mm] 2 h ef Vid brand från mer än en sida ska det minsta kantavståndet vara 300 mm. Expanderavstånd R30 till R120 s cr,fi [mm] 2 c cr,fi Betongutbändningsbrott R30 till R120 k [-] 1,0 2,0 1,0 2,0 Förankringsdjupet måste öka för våt med minst 30 mm jämfört med det givna värdet. Bilaga C6 DoP_se_02-01_ _Hilti HUS 0672-CPD-0203

14 Tabell C9: Förskjutningar under dragbelastning HUS3-6 Ankarstorlek HUS3 6 Typ H, C, A. I P, PS Nominellt sättdjup h nom [mm] 55 Sprucken C20/25 till C50/60 Osprucken C20/25 till C50/60 Dragbelastning N [kn] 2,4 δ N0 [mm] 0,1 Förskjutning δ N [mm] 0,6 δ N,seis [mm] - Dragbelastning N [kn] 3,6 3,0 Förskjutning δ N0 [mm] 0,2 δ N [mm] 0,3 Tabell C9: Förskjutningar under dragbelastning HUS3-8, 10 och 14 Ankarstorlek HUS h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 Nominellt sättdjup h nom [mm] Sprucken C20/25 till C50/60 Osprucken C20/25 till C50/60 Dragbelastning N [kn] 4,3 5,7 7,6 5,7 9,5 13,2 8,3 13,0 21,2 δ N0 [mm] 0,3 0,4 0,3 0,4 0,4 0,4 0,6 0,5 0,5 Förskjutning δ N [mm] 0,7 0,7 0,6 0,4 0,4 0,5 0,9 1,2 1,0 δ N,seis [mm] - - 0, , ,3 Dragbelastning N [kn] 6,6 8,9 11,8 8,7 14,8 20,5 12,9 20,1 32,8 Förskjutning δ N0 [mm] 0,1 0,2 0,1 0,1 0,1 0,1 0,1 0,2 0,3 δ N [mm] 0,3 0,2 0,5 Tabell C9: Förskjutningar under dragbelastning HUS3-6, 8, 10 och 14 Ankarstorlek HUS h nom Nominellt sättdjup 55 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 h nom1 h nom2 h nom Sprucken C20/25 till C50/60 Skjuvbelastning V [kn] 6,0 8,1 13,3 21,4 δ V0 [mm] 1,9 2,5 3,4 2,9 3,8 3,7 3,2 3,6 3,2 2,4 Förskjutning δ V [mm] 2,8 3,7 5,1 4,4 5,7 5,5 4,9 5,4 6,9 3,5 δ V,seis [mm] , , ,3 Bilaga C9 DoP_se_02-01_ _Hilti HUS 0672-CPD-0203
