Slamavskiljare med infiltrations- och markbädd

Transkript

1 Komplett Infiltrationspaket 1 m³ BDT Med slamavskiljare, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk. Bäddens storlek är cirka 24 kvadratmeter Komplett Infiltrationspaket 2 m³ KL+BDT Med slamavskiljare, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk för 30 m 2 bädd Komplett Pumpinfiltrationspaket 2 m³ Slamavskiljare med integrerad pumpbrunn inklusive fabriksmonterad pump, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk för 30 m 2 bädd Komplett Infiltrationsmodulpaket 2 m³ KL+BDT Med slamavskiljare 2 m³. Lågbyggd, infiltrationsmoduler, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk Slamavskiljare 1 m³ BDT lågbyggd Inloppshöjd: 996 mm (vattengång) Utloppshöjd: 896 mm (vattengång) Längd: 1705 mm Bredd: 1220 mm Höjd: 1685 mm Vikt: 85 kg ENSKILT AVLOPP 117

2 Slamavskiljare 2 m³ KL+BDT - Lågbyggd Höjd: 1760mm (med stigare) Längd: 2400 mm Bredd: 1450 mm Höjd in/utlopp: 1060/960 mm (vattengång) Vikt: 170 kg Slamavskiljare 2 m³ KL+BDT Integrerad pump - Lågbyggd Längd: 2400 mm Bredd: 1450 mm Höjd in/utlopp: 1060/960 mm Vikt: 190 kg Slamavskiljare 4 m³ KL+BDT - Lågbyggd Installationslängd: ca 3800 mm Bredd: 2400 mm Höjd: 1570 mm Höjd in/utlopp: 1110/965 mm OBS! Schaktet för tank 1 sätts 150 mm grundare än för tank 2. Vikt: 340 kg Slamavskiljare 6 m³ KL+BDT - Lågbyggd Installationslängd: ca 6200 mm Bredd: 2400 mm Höjd: 1570 mm Höjd in/utlopp: 1110/965 mm OBS! Schaktet för tank 1 och 2 sätts 150 mm grundare än för tank 3. Vikt: 510 kg 118 ENSKILT AVLOPP

3 Slamavskiljare 15 m³ KL+BDT, upp till 50pe Installationslängd: ca 9800 mm Bredd: 2400 mm Höjd: 1500 mm Höjd in/utlopp: 1390/1300 mm Anslutningsdimension: 160 mm Vikt: 800 kg Rördelspaket för Infiltration KL+BDT Komplett rördelspaket, infiltration, infiltrationsbädd för 1 hushåll. Fördelningsbrunn, rör, rördelar och fiberduk för en infiltrationsbädd på cirka 30 m Rördelspaket - Tillägg för markbädd Rördelspaket, markbädd, utloppsbrunn, rör och rördelar för en markbädd på cirka 25 m 2. 5pe. Komplettera med rördelspaket infiltration för att bygga en komplett markbädd Tätskiktspaket - Markbädd Komplett tätskiktspaket för markbädd. Dukens mått är 15 x 7,5 meter d v s cirka 35 kvadratmeter kan anläggas Paketet innehåller: - Skyddsgeotextil - Gummiduk - Genomföringsstoser - Fogningstape och vulkningsutrustning Rördelspaket med 6 st infiltrationsmoduler BDT Med 6 st. infiltrationsmoduler, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk Rördelspaket med 8 st infiltrationsmoduler KL+BDT Med 8 st. infiltrationsmoduler, infiltrationsrör, rördelar, fördelningsbrunn och fiberduk ENSKILT AVLOPP 119

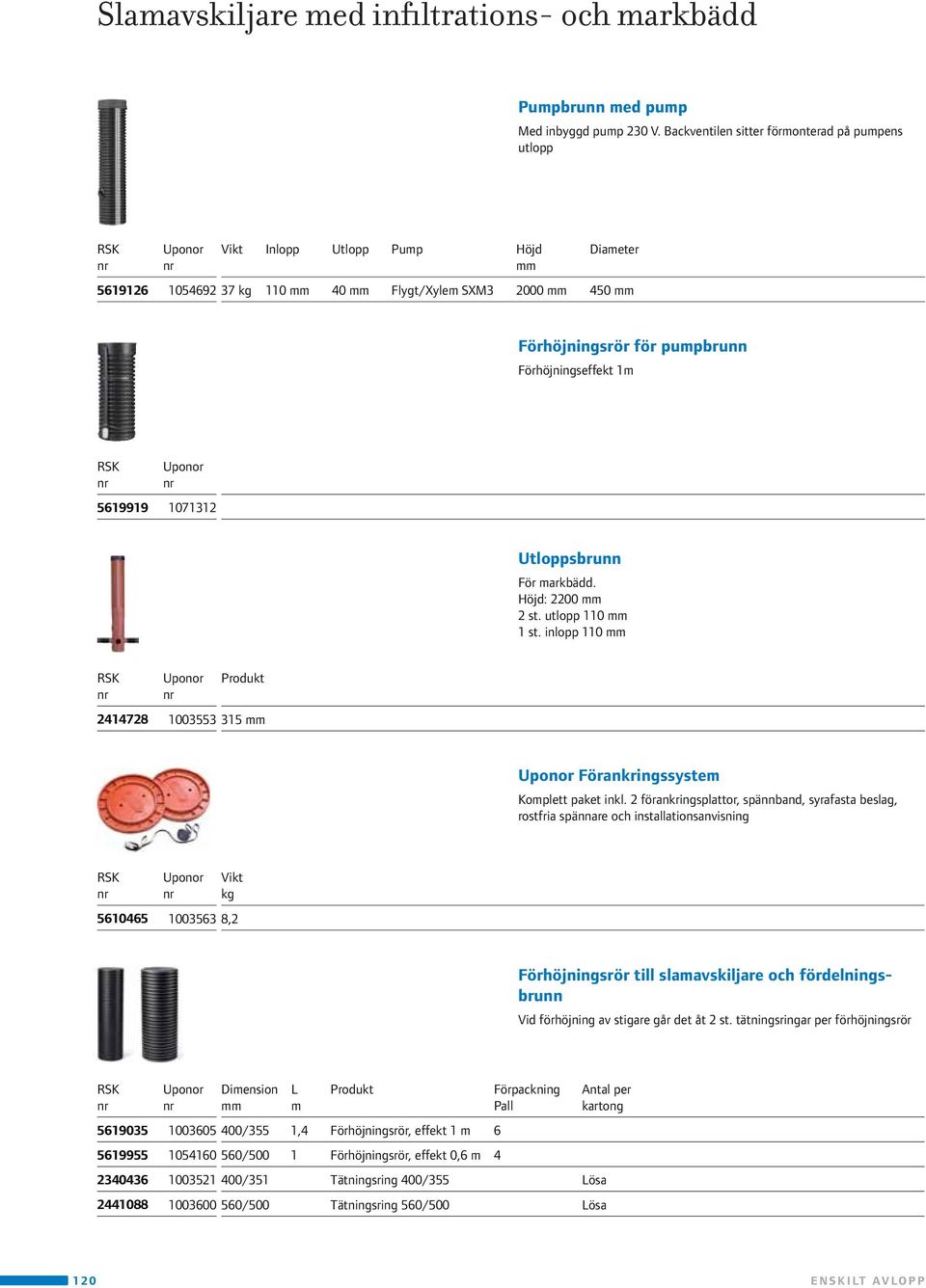

4 Pumpbrunn med pump Med inbyggd pump 230 V. Backventilen sitter förmonterad på pumpens utlopp Vikt Inlopp Utlopp Pump Höjd mm Diameter kg 110 mm 40 mm Flygt/Xylem SXM mm 450 mm Förhöjningsrör för pumpbrunn Förhöjningseffekt 1m Utloppsbrunn För markbädd. Höjd: 2200 mm 2 st. utlopp 110 mm 1 st. inlopp 110 mm mm Förankringssystem Komplett paket inkl. 2 förankringsplattor, spännband, syrafasta beslag, rostfria spännare och installationsanvisning Vikt kg ,2 Förhöjningsrör till slamavskiljare och fördelningsbrunn Vid förhöjning av stigare går det åt 2 st. tätningsringar per förhöjningsrör Dimension mm L m /355 1,4 Förhöjningsrör, effekt 1 m /500 1 Förhöjningsrör, effekt 0,6 m 4 Förpackning Pall Antal per kartong /351 Tätningsring 400/355 Lösa /500 Tätningsring 560/500 Lösa 120 ENSKILT AVLOPP

5 Spridarrör dim L = 2,5 Fördelningsrör dim L = 2,5 de d i Dräneringsrör 110/95 Dimension mm Längd m Material Antal rör/bunt Antal m per bunt /95 4 inkl. skarvmufff L = 4 m PE Inloppsarea cm2/m (ca) Skarvmuff 110/95 Dimension mm L mm Material Antal per kartong / PE Lösa x utlopp varav 2 st. förmonterade reglerenheter Fördelningsbrunn Inklusive 2 st. reglerenheter 110 mm. 4 x utlopp varav 2 st. förmonterade reglerenheter. Höjd: 1100 mm Höjd inlopp: 140 mm Höjd utlopp: 40 mm In/utlopp: 110 mm Reglerenhet Inkl. läppring för 121 mm hål. Passar till fördelningsbrunn dim ENSKILT AVLOPP 121

6 d i Flexböj 0-90 Dimension di mm Antal per pall Antal per kartong Ventilationshuv dim. 110 Passar både till släta och korrugerade rör Förpackning st Fiberduk 1,4 x 32 m Klass: NGS1 Vikt: 110 g/m 2 Vattengenomsläpplighet: 81 l/m Infiltrationsmodul L = 1,2 m B = 0,55 m H = 0,2 m Lock 400 före Lock 400 före ENSKILT AVLOPP

7 Lock 400 efter Lock 400 efter 1996 Lock 560 före 2006 Till slamavskiljare 2 kubik Lock 560 Till slamavskiljare efter Tätningsring till lock 400 Till äldre slamavskiljare och fördelningsbrunnar T-rör till slamavskiljare 110 mm Till renovering av äldre brunnar ENSKILT AVLOPP 123

8 PRESTANDADEKLARATION Nr. [CPR-5-IWW ] 1. typens unika identifikationskod: Infiltration Slamavskiljare 2m³, artikelnummer Typ-, parti- eller serienummer eller någon annan beteckning som möjliggör identifiering av byggprodukter i enlighet med artikel 11.4: n/a 3. Byggproduktens avsedda användning eller användningar i enlighet med den tillämpliga, harmoniserade tekniska specifikationen, såsom förutsett av tillverkaren: Prefabricerad slamavskiljare 4. Tillverkarens namn, registrerade företagsnamn eller registrerade varumärke samt kontaktadress enligt vad som krävs i artikel 11.5: Infra AB, Fristad, Sverige 5. I tillämpliga fall namn och kontaktadress för tillverkarens representant vars mandat omfattar de uppgifter som anges i artikel 12.2: Infra Oy, FIN Nastola, Finland Infra AB, SE Fristad, Sverige Infra A/S, DK-4520 Svinninge, Danmark Infra AS, N-1540 Vestby, Norge Infra AS, Tallinn, Estland Latvia SIA, LV-1045 Riga, Lettland UAB, LT Vilnius, Litauen CJSC Infra, , Moscow, Ryssland 6. Systemet eller systemen för bedömning och fortlöpande kontroll av byggproduktens prestanda enligt bilaga V: System 3 7. För det fall att prestandadeklarationen avser en byggprodukt som omfattas av en harmoniserad standard: EN / A1:2004 SP, Box 857, Borås, Sverige, Identifikations Nr utförde initiala typprovningar enligt system 3 och utfärdade följande provningsrapporter: P , P , P A, P och PX21240.

9 8. Angiven prestanda Väsentliga egenskaper Prestanda Harmoniserad teknisk specifikation Nominell kapacitet 2 m³ Vattentäthet Hållfasthet Hydraulisk kapacitet 3,4g mängd partiklar Hållbarhet 9. Prestandan för den produkt som anges i punkterna 1 och 2 överensstämmer med den prestanda som anges i punkt 8. Denna prestandadeklaration utfärdas på eget ansvar av den tillverkare som anges under punkt 4. Undertecknat för tillverkaren av: Svinninge, Danmark, Infra A/S Preben Husted Quality Manager

10 PRESTANDADEKLARATION Nr. [CPR-5-IWW ] 1. typens unika identifikationskod: Infiltration Slamavskiljare 2m³ med pump XYLEM SXM3, artikelnummer Typ-, parti- eller serienummer eller någon annan beteckning som möjliggör identifiering av byggprodukter i enlighet med artikel 11.4: n/a 3. Byggproduktens avsedda användning eller användningar i enlighet med den tillämpliga, harmoniserade tekniska specifikationen, såsom förutsett av tillverkaren: Prefabricerad slamavskiljare 4. Tillverkarens namn, registrerade företagsnamn eller registrerade varumärke samt kontaktadress enligt vad som krävs i artikel 11.5: Infra AB, Fristad, Sverige 5. I tillämpliga fall namn och kontaktadress för tillverkarens representant vars mandat omfattar de uppgifter som anges i artikel 12.2: Infra Oy, FIN Nastola, Finland Infra AB, SE Fristad, Sverige Infra A/S, DK-4520 Svinninge, Danmark Infra AS, N-1540 Vestby, Norge Infra AS, Tallinn, Estland Latvia SIA, LV-1045 Riga, Lettland UAB, LT Vilnius, Litauen CJSC Infra, , Moscow, Ryssland 6. Systemet eller systemen för bedömning och fortlöpande kontroll av byggproduktens prestanda enligt bilaga V: System 3 7. För det fall att prestandadeklarationen avser en byggprodukt som omfattas av en harmoniserad standard: EN / A1:2004 SP, Box 857, Borås, Sverige, Identifikations Nr utförde initiala typprovningar enligt system 3 och utfärdade följande provningsrapporter: P , P , P A, P och PX21240.

11 8. Angiven prestanda Väsentliga egenskaper Prestanda Harmoniserad teknisk specifikation Nominell kapacitet 2 m³ Vattentäthet Hållfasthet Hydraulisk kapacitet 3,4g mängd partiklar Hållbarhet 9. Prestandan för den produkt som anges i punkterna 1 och 2 överensstämmer med den prestanda som anges i punkt 8. Denna prestandadeklaration utfärdas på eget ansvar av den tillverkare som anges under punkt 4. Undertecknat för tillverkaren av: Svinninge, Danmark, Infra A/S Preben Husted Quality Manager
