1 Rockfon Blanka Part of the ROCKWOOL Group

2

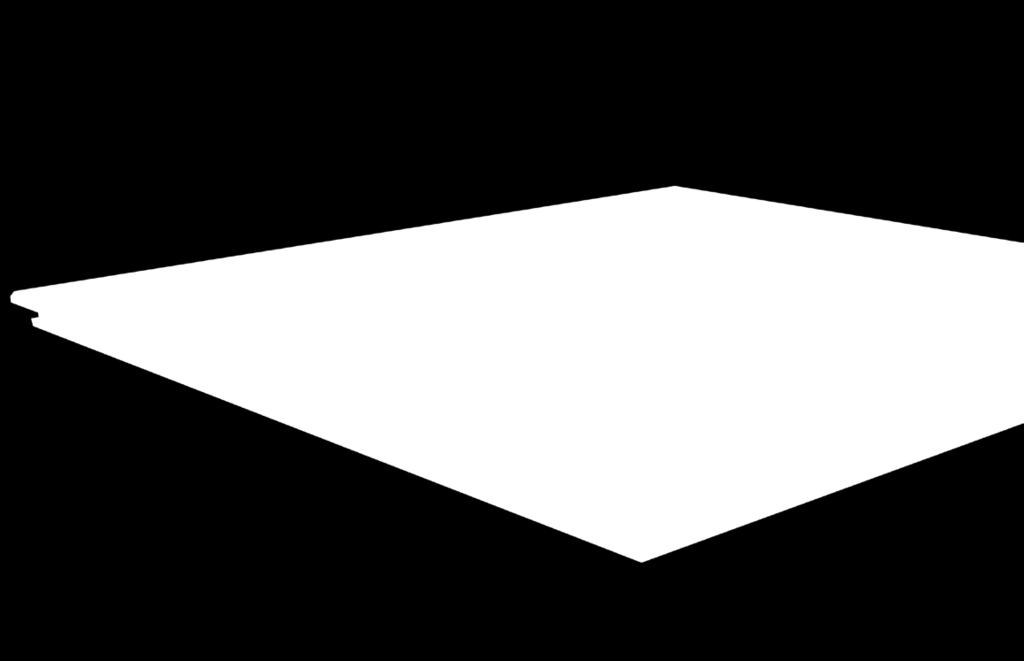

3 VISSA VITA NYANSER ÄR LJUSARE ÄN ANDRA Kritvit. Snövit. Benvit. Mjölkvit. Det finns otaliga nyanser av vitt och de upplevs och beskrivs helt olika beroende på omgivningen. Detta gör ett helt vitt undertak till inredningsarkitekturens enhörning: mytisk och i princip ouppnåelig. Fram till nu. Efter år av forskning och utveckling har Rockfon utvecklat ett nytt vitt stenullsundertak som tar vithet och ljushet till nästa nivå. Vi presenterar Rockfon Blanka. 3

4 Projekt: Ceres Byen, Århus, Danmark Arkitekt: KPF Arkitekter, Ålborg Entreprenör: HTM Byg, Hovedgard Undertak: Rockfon Blanka X kant 1200x600 "VI VILLE SKAPA ATMOSFÄR SOM VAR LJUS OCH MATT" Arkitekt Lionel Salley valde den extra vita Rockfon Blanka för att skapa en känsla av rymd vid renovereringen av de övre våningarna på Transatlantic terminalens kontor i Art Deco byggnaden i Cherbourg. Se Lionel och andra arkitekter prata om sina ljusa idéer på Rockfon Blanka hemsidan.

5 EN LJUS IDÉ #1 VITARE ÄN VITT Under utvecklingen av Rockfon Blanka, hade våra ingenjörer ett uppdrag: att utveckla det vitaste stenullsundertaket någonsin. Slätt och vitt är vad arkitekter önskar av ett undertak. Det skarvfria uttrycket bildar en perfekt bakgrund till den övriga inredningens nyanser och detaljer. Det signalerar enkelhet och elegans och man får omedelbart känslan av att vara på en speciell plats. Oberoende tester visar att Rockfon Blanka är vårt vitaste undertak med ett L-värde på över 94. Hemligheten ligger i den extravita färgen som ger en helmatt yta. Rockfon Blanka ger allt detta i kombination med de goda akustiska- och brandsäkra egenskaper som känns igen från Rockfons hela produktsortiment. 5

6 EN LJUS IDÉ #2 FRAMHÄV LJUSET Extravita Rockfon Blanka erbjuder mer än bara estetiska fördelar. Den förbättrar även undertakets ljusreflektion och ljusdiffusion Med en ljusreflektion på 87%, enligt oberoende tester, bidrar Rockfon Blanka till energibesparingar genom att använda den mest ekonomiskt fördelaktiga ljuskällan av alla: solen. Ett undertak med rätt kombination av hög ljusreflektion och god ljusdiffusion ger rummet en enhetlig och jämn spridning av naturligt ljus och optimerar användningen av artificiellt ljus. Ljuskomfort är viktigt för anställdas välbefinnande och prestationsförmåga på arbetet.

7 "VI VALDE ROCKFON BLANKA FÖR DE AKUSTISKA EGENSKAPERNA, LJUSREFLEKTIONEN OCH DEN MJÖLKVITA YTAN" Arkitekt Morten Loven valde Rockfon Blanka med enastående ljusreflektion som undertakslösning vid renoveringen av LE34 kontoret. Detta innebär att inomhusmiljön optimeras och dagsljuset sprids långt in i byggnaden. Se Morten och andra arkitekter prata om sina ljusa idéer på Rockfon Blanka hemsidan. Projekt: LE34, Århus, Danmark Arkitekt: Vision Arkitekter Aps Entreprenör: Murer/tomrer & Snedkerfirma Lars Monsted Christiansen ApS Undertak: Rockfon Blanka Z kant 1200x600 7

8 EN LJUS IDÉ #3 VISA UPP ETT SNYGGT MONTAGE Installatörerna kommer att älska Rockfon Blanka. Tack vare den unika extravita, helmatta, släta ytan som är helt riktningsoberoende kan Rockfon Blanka undertaksskivor monteras i alla riktningar, vilket sparar montagetid och minskar spill. Rockfon Blanka är dessutom tålig. Undertaksskivorna är smutsavvisande tack vare ytans antistatiska egenskaper, vilket är en fördel på arbetsplatsen. Rockfon Blanka tål upp till 100% relativ luftfuktighet (RF) utan nedböjning.

9 Project: Debdon Army Reserve Centre, Newcastle upon Tyne, England Arkitekt: Dixon Dawson Entreprenör: Decke (Newcastle) Ltd Undertak: Rockfon Blanka db42 A kant 600x600 och 1200x600 "EN ENDA SKIVA SOM LAGTS I FEL RIKTNING KAN FÖRSTÖRA HELA UNDERTAKETS UTSEENDE" Arkitekt Kristin Gausdal valde Rockfon Blanka till ett stort telekomföretags huvudkontor i Stockholm, tack vare undertaksskivornas vithet, deras förmåga att förbli vita samt den riktningsoberoende ytan. Se arkitekter och andra diskutera sina ljusa idéer på Rockfon Blanka hemsidan. 9

10 Project: Tiger Headquarter,Denmark Architects: Design Group Architects Installer: Wildersplads Ejendomme,HHN Entreprise Ceiling: ROCKFON Blanka Activity D x 1200 "JAG BLEV OMEDELBART FÖRTJUST I SKIVORNAS SMUTSAVVISANDE EGENSKAPER" Arkitekt Toke Peelen valde Rockfon Blanka till Volvo Mobility Centres renovering av utställningshallen i Rotterdam tack vare undertaksskivornas förmåga att tåla det slitage som blir hos en bilförsäljare. Se arkitekter och andra diskutera sina ljusa idéer på Rockfon Blanka hemsidan. Projekt. Volvo Mobility Centre, Vlaardingen, Holland Arktiekt: Peelen Interieur B.V. Entreprenör: Bovero B.V. Undertak: Rockfon Blanka D kant 600x600

11 EN LJUS IDÉ #4 GJORD FÖR ATT HÅLLA När ett Rockfon Blanka undertak har installerats är det en dröm att äga. Tack vare förbättrad hållbarhet och en smutsavvisande yta tål skivorna dagligt slitage, vilket ger fastighetsägaren produkter med en lång livscykel och med 15 års produktgaranti. Den antistatiska ytan motstår damm och smuts och kan våttorkas utan användning av specialrengöringsmedel. Rockfon Blanka ytans hållbarhet har testats och erhöll högsta betyg i sin klass, vilket ger kunderna produkter med god hållbarhet och lång livslängd. Samtliga Rockfon Blanka skivor tillverkas enligt de miljöstandarder som har gett ett representativt urval av Rockfons produkter den danska miljömärkningen Dansk Indeklimamærke (M1). Stenullsskivorna tillverkas av upp till 42% återvunnet material och är helt återvinningsbara. 11

12 Rockfon Blanka - Rockfon Blanka har en helmatt, slät, extravit yta som med hög ljusreflektion och ljusdiffusion bidrar till energibesparingar och ger en ljus och bekväm inomhusmiljö - Rockfon Blankas släta, ej riktningsberoende yta minskar montagetiden och den antistatiska ytan står emot damm och smuts på byggplatsen - Ytans förbättrade hållbarhet gör Rockfon Blanka extra tålig mot nedsmutsning och dagligt slitage och förlänger produkternas livslängd Produktbeskrivning - Stenullsskiva - Framsida: Helmatt, slät och extravit målad fleece - Baksida: Baksidesfleece - Målade kanter Användningsområden - Kontor - Utbildning - Detaljhandel - Sport & Fritid - Vård & Hälsa Modulstorlek Vikt D / D för Rekommenderat Kant (mm) (Kg/m 2 ) enkelt demontage (mm) montagesystem A x 600 x 20 2,3 50 / 100 Rockfon System T15 A 1200 x 600 x 20 2,3 50 / 100 Rockfon System T15 A 600 x 600 x 20 2,3 50 / 100 Rockfon System T24 A 2,3 50 / 100 Rockfon System XL T24 A A24 2,3 50 / 100 Rockfon 1200 x 600 x 20 System T24 A 2,3 50 / 100 Rockfon System XL T24 A 1800 x 600 x 20 2,3 50 / 100 Rockfon System T24 A 2400 x 600 x 20 2,3 50 / 100 Rockfon System T24 A 1200 x 1200 x 25 2,7 50 / 150 Rockfon System T24 A B 600 x 600 x 20 3,4 20 / Ej demonterbar Rockfon System B Adhesive 1200 x 600 x 20 3,4 20 / Ej demonterbar Rockfon System B Adhesive C 600 x 600 x 20 3,4 24 / Ej demonterbar Rockfon System C direct 1200 x 600 x 20 3,4 24 / Ej demonterbar Rockfon System C direct D 600 x 600 x 20 3,4 62 / 62 Rockfon System XL T24 D 1200 x 600 x 20 3,4 50 / 50 Rockfon System T24 Stepped Z D 1800 x 600 x 20 3,4 50 / 50 Rockfon System T24 Stepped Z D 900 x 900 x 25 4,1 69 / 69 Rockfon System T24 Stepped Z D D/AEX 1200 x 600 x 20 3,4 150 / 150 Rockfon System Bandraster Dznl/AEX 1500 x 600 x 20 3,4 150 / 150 Rockfon System Bandraster Dznl/AEX 1800 x 600 x 20 3,4 150 / 150 Rockfon System Bandraster Dznl/AEX E x 600 x 20 2,8 53 / 100 Rockfon System Ultraline E 1200 x 600 x 20 2,8 53 / 100 Rockfon System Ultraline E E x 600 x 20 3,4 60 / 100 Rockfon System T15 E 1200 x 600 x 20 3,4 60 / 100 Rockfon System T15 E 600 x 600 x 20 3,4 60 / 100 Rockfon System T24 E 3,4 60 / 100 Rockfon System XL T24 E 1200 x 600 x 20 3,4 60 / 100 Rockfon System T24 E 3,4 60 / 100 Rockfon System XL T24 E E x 600 x 20 3,4 60 / 100 Rockfon System T24 E 1800 x 600 x 20 3,4 60 / 100 Rockfon System T24 E 3,4 60 / 100 Rockfon System XL T24 E 2100 x 600 x 25 4,1 60 / 100 Rockfon System T24 E 2400 x 600 x 25 4,1 60 / 100 Rockfon System T24 E 900 x 900 x 25 4,1 60 / 150 Rockfon System T24 E 1200 x 1200 x 25 4,1 60 / 150 Rockfon System T24 E G 600 x 600 x 20 3,4 24 / Ej demonterbar Rockfon System G direct 1200 x 600 x 20 3,4 24 / Ej demonterbar Rockfon System G direct M 600 x 600 x 20 3,4 64 / 64 Rockfon System T24 M 1200 x 600 x 20 3,4 64 / 64 Rockfon System T24 M 1800 x 600 x 20 3,4 64 / 64 Rockfon System T24 M 900 x 900 x 25 4,1 64 / 64 Rockfon System T24 M 600 x 600 x 22 3,7 42 / 42 Rockfon System T24 X 3,7 42 / 42 Rockfon System T24 X DLC X 1200 x 600 x 22 3,7 42 / 42 Rockfon System T24 X 3,7 42 / 42 Rockfon System T24 X DLC 1800 x 600 x 22 3,7 42 / 42 Rockfon System T24 X 3,7 42 / 42 Rockfon System T24 X DLC 2100 x 600 x 25 4,1 42 / 42 Rockfon System T24 X 4,1 42 / 42 Rockfon System T24 X DLC 2400 x 600 x 25 4,1 42 / 42 Rockfon System T24 X 4,1 42 / 42 Rockfon System T24 X DLC Z 600 x 600 x 20 3,4 64 / 64 Rockfon System T24 Z 1200 x 600 x 20 3,4 64 / 64 Rockfon System T24 Z 1800 x 600 x 20 3,4 64 / 64 Rockfon System T24 Z 1 D = Minsta montagehöjd Vid montage av M och X-kant i modulstorlek 900 x 900 mm skall ett speciellt splines användas som säkerställer ett snyggt och hållbart resultat. Andra modulstorlekar kan beställas efter förfrågan. Vänligen kontakta Rockfon.

13 Egenskaper Ljudabsorption α w : 1,00 (Klass A) Tjocklek (mm) / Montagehöjd (mm) α p 1,0 0,9 0, ,7 0,6 0,5 0,4 0,3 0,2 0,1 0,0 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz α w NRC Absorptionsklass / 200 0,45 0,85 1,00 0,95 1,00 1,00 1,00 A 0,95 Reaktion vid brandpåverkan A1 Ljusreflektion och ljusdiffusion 87% ljusreflektion >99% ljusdiffusion Fuktmotstånd och formstabilitet Upp till 100% RF Ingen synbar nedböjning i hög luftfuktighet C/0N Rengöring - Dammsugning - Fuktig trasa Miljö Helt återvinningsbar Hygien Stenull har inget näringsämne och kan därför inte utgöra grogrund för skadliga mikroorganismer. Ytans hållbarhet Förbättrad hållbarhet och smutsavvisande Våtskrubbsmotstånd: Klass 1 Klass 1 Våtskrubbsmotstånd är testat enligt EN ISO 11998:2007 och bedöms på en skala från 1 till 5, där 1 är bäst. Inomhusmiljö Ett urval av Rockfons produkter har tilldelats Visuellt utseende Extravit yta L-värde. 94,5 Produktens vithet (L-värde) har testats enligt ISO 7724 och mäts på en skala från 1 (svart) till 100 (vit). Helmatt yta, perfekt i kritiskt släpljus Glans: 0,8 glansenheter vid 85 vinkel Produktens glanstal är testad enligt ISO Slagtålighet Klass 3A (Låsclips) Slagtåligheten för Rockfon Blanka med kant Z eller M som monteras med låsclips har testats i laboratorie och godkänts enligt EN13964 Annex D i Klass 3A. 2 13

14 Rockfon Blanka db 35 Kant Modulstorlek (mm) Vikt (Kg/m 2 ) D / D för enkelt demontage (mm) Rekommenderat montagesystem A x 600 x 25 3,4 50 / 110 Rockfon System db 1200 x 600 x 25 3,4 50 / 110 Rockfon System db E x 600 x 25 3,4 60 / 110 Rockfon System db 1200 x 600 x 25 3,4 60 / 110 Rockfon System db E x 600 x 25 3,4 60 / 110 Rockfon System db 1200 x 600 x 25 3,4 60 / 110 Rockfon System db D = Minsta montagehöjd Egenskaper Ljudabsorption α w: 0,80 (Klass B) Direkt ljudisolering R w = 19 db Ljudisolering rum till rum D n,f,w = 35 db D n,f,w med Rockfon Soundstop 21 db =44* db D n,f,w med Rockfon Soundstop 30 db = 50* db De ljudisoleringsvärden (Rw, Dn,f,w) som redovisas i databladet gäller undertaksskivor med A-kant. *) Värden baserade på teoretiska beräkningar. Reaktion vid brandpåverkan A2-s1,d0 Ljusreflektion och ljusdiffusion 87% ljusreflektion >99% ljusdiffusion Fuktmotstånd och formstabilitet Upp till 100% RF Ingen synbar nedböjning i hög luftfuktighet C/0N Rengöring - Dammsugning - Fuktig trasa Hygien Stenull har inget näringsämne och kan därför inte utgöra grogrund för skadliga mikroorganismer. Ytans hållbarhet Förbättrad hållbarhet och smutsavvisande Våtskrubbsmotstånd: Klass 1 Klass 1 Våtskrubbsmotstånd är testat enligt EN ISO 11998:2007 och bedöms på en skala från 1 till 5, där 1 är bäst. Visuellt utseende Extravit yta L-värde. 94,5 Produktens vithet (L-värde) har testats enligt ISO 7724 och mäts på en skala från 1 (svart) till 100 (vit). Helmatt yta, perfekt i kritiskt släpljus Glans: 0,8 glansenheter vid 85 vinkel Produktens glanstal är testad enligt ISO Miljö Helt återvinningsbar Inomhusmiljö Ett urval av Rockfons produkter har tilldelats

15 Rockfon Blanka db 41 Kant Modulstorlek (mm) Vikt (Kg/m 2 ) D / D för enkelt demontage (mm) Rekommenderat montagesystem bsorption de membran m till rum arhet gör och förlänger A x 600 x 35 5,6 50 / 150 Rockfon System db 1200 x 600 x 35 5,6 50 / 150 Rockfon System db D 600 x 600 x 35 5,6 80 / 80 Rockfon System db 1200 x 600 x 35 5,6 80 / 80 Rockfon System db D/AEX 1200 x 600 x 35 5,6 150 / 150 Rockfon System db 1500 x 600 x 35 5,6 150 / 150 Rockfon System db 1800 x 600 x 35 5,6 150 / 150 Rockfon System db synligt E x 600 x 35 5,6 1,0 60 / 150 Rockfon System db Egenskaper kel att 0, x 600 x 35 5,6 60 / 150 Rockfon System db 0,8 d fuktig E x 600 x 35 5,6 / 150 Rockfon System db Ljudabsorption 1200 x 600 x 35 5,6 / 150 Rockfon System db α w: ,7 0,6 αp 0,5 0,4 0,90 (Klass A) 0,3 D = Minsta montagehöjd 0,2 0,1 Direkt ljudisolering Tjocklek (mm) / 0,0 Vikt D / D för Rekommenderat (Kg/m 2 ) enkelt demontage R w = 21 db Montagehöjd (mm) (mm) montagesystem 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz αw NRC Tjocklek (mm) / 5,6 Egenskaper 50 / 150 Rockfon System db 35 / 200 0,40 0,60 0,90 0,95 1,00 1,00 0,90 A 0,90 Montagehöjd (mm) Ljudisolering rum till rum 5,6 50 / 150 Rockfon System db 5,6 80 D n,f,w / 80 = 41 db Rockfon Ljudabsorption System db D Direkt ljudisolering n,f,w med Rockfon Soundstop 21 db =50* db Ljudisolering rum till rum 5,6 80 / 80 Rockfon α w: 0,90 (Klass A) System db D n,f,w med Rockfon Soundstop 30 db = 55* db R w = 21 db D n,f,w = 41 db 5,6 150 / 150 Rockfon System db D n,f,w med Rockfon Soundstop 21 db =50* db 5,6 150 / 150 Rockfon System db D n,f,w med Rockfon Soundstop 30 db = 55* db Absorptionsklass αp 1,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0,0 5,6 150 / 150 Rockfon System db De ljudisoleringsvärden (Rw, Dn,f,w) som redovisas i databladet gäller 5,6 undertaksskivor 60 / 150med A-kant. Rockfon System db *) Värden baserade på teoretiska beräkningar. 5,6 60 / 150 Rockfon System db 5,6 60 / 150 Rockfon System db Reaktion vid brandpåverkan 5,6 60 / 150 Rockfon System db Reaktion A2-s1,d0vid brandpåverkan A2-s1,d0 Rengöring Rengöring - Dammsugning - - Dammsugning Fuktig trasa - Fuktig trasa Miljö Miljö Helt återvinningsbar Helt återvinningsbar Ljusreflektion och ljusdiffusion Ljusreflektion och ljusdiffusion 87% ljusreflektion >99% ljusdiffusion 87% ljusreflektion >99% ljusdiffusion Hygien Hygien Stenull har inget näringsämne och kan därför inte utgöra Stenull har inget näringsämne grogrund för skadliga och kan därför inte utgöra mikroorganismer. grogrund för skadliga mikroorganismer. Ytans hållbarhet Ytans Förbättrad hållbarhet hållbarhet och smutsavvisande Förbättrad hållbarhet och smutsavvisande Våtskrubbsmotstånd: Klass 1 Klass 1 Våtskrubbsmotstånd: Klass 1 Klass Våtskrubbsmotstånd 1 är testat enligt EN ISO 11998:2007 och bedöms på Våtskrubbsmotstånd en skala från 1 till 5, är där testat 1 är bäst. enligt EN ISO 11998:2007 och bedöms på en skala från 1 till 5, där 1 är bäst. Inomhusmiljö Inomhusmiljö Ett urval av Rockfons produkter har tilldelats Ett urval av Rockfons produkter har tilldelats Fuktmotstånd och formstabilitet Fuktmotstånd Upp till 100% RF och formstabilitet Ingen synbar nedböjning i hög luftfuktighet Upp till 100% RF C/0N Ingen synbar nedböjning i hög luftfuktighet C/0N Visuellt utseende Visuellt Extravit utseende yta L-värde. 94,5 Extravit yta L-värde. Produktens 94,5 vithet (L-värde) har testats enligt ISO 7724 och mäts på en skala från 1 (svart) Produktens till 100 (vit). vithet (L-värde) har testats enligt ISO 7724 och mäts på en skala från 1 (svart) till Helmatt 100 (vit). yta, perfekt i kritiskt släpljus Glans: 0,8 glansenheter vid 85 vinkel Helmatt yta, perfekt i kritiskt släpljus Glans: Produktens 0,8 glansenheter glanstal är testad vid enligt 85 vinkel ISO Produktens glanstal är testad enligt ISO Termisk isolering Termisk Värmeledningsförmåga isolering λ D = 40 mw/ mk Värmeledningsförmåga λ D = 40 mw/ mk 2

16 Rockfon Blanka db 43 Kant Modulstorlek (mm) Vikt (Kg/m 2 ) D / D för enkelt demontage (mm) Rekommenderat montagesystem A x 600 x 40 7,0 50 / 200 Rockfon System db 1200 x 600 x 40 7,0 50 / 200 Rockfon System db D 600 x 600 x 40 7,0 90 / 90 Rockfon System db D/AEX 1200 x 600 x 40 7,0 150 / 150 Rockfon System db Egenskaper 1500 x 600 x 40 7,0 150 / 150 Rockfon System db 1800 x 600 x 40 7,0 150 / 150 Rockfon System db 1,0 E x 600 x 40 7,0 0,9 60 / 200 Rockfon System db 0, x 600 x 40 7,0 / 200 Rockfon System db Ljudabsorption E x 600 x 40 7,0 / 200 Rockfon System db α w: ,7 0,6 αp 0, x 600 x 40 7,0 0,4 0,90 (Klass A) / 200 Rockfon System db 0,3 0,2 D = Minsta montagehöjd 0,1 Direkt ljudisolering Tjocklek (mm) / 0,0 R w = 22 db Montagehöjd (mm) 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz αw NRC 40 / 200 0,35 0,60 0,90 0,95 1,00 1,00 0,90 A 0,90 Ljudisolering rum till rum D n,f,w = 43 db Ljudabsorption D n,f,w med Rockfon Soundstop 21 db =53* db Direkt ljudisolering Ljudisolering rum till rum αd w: n,f,w 0,90 med (Klass Rockfon A) Soundstop 30 db = 56* db R w = 22 db D n,f,w = 43 db D n,f,w med Rockfon Soundstop 21 db =53* db D n,f,w med Rockfon Soundstop 30 db = 56* db Egenskaper Absorptionsklass De ljudisoleringsvärden (Rw, Dn,f,w) som redovisas i databladet gäller undertaksskivor med A-kant. *) Värden baserade på teoretiska beräkningar. Reaktion vid brandpåverkan Reaktion A2-s1,d0 vid brandpåverkan A2-s1,d0 Rengöring Rengöring - Dammsugning - Dammsugning Fuktig trasa - Fuktig trasa Miljö Miljö Helt återvinningsbar Helt återvinningsbar Ljusreflektion och ljusdiffusion Ljusreflektion och ljusdiffusion 87% ljusreflektion >99% ljusdiffusion 87% ljusreflektion >99% ljusdiffusion Hygien Hygien Stenull har inget näringsämne och kan därför inte utgöra Stenull har inget näringsämne grogrund för skadliga och kan därför inte utgöra mikroorganismer. grogrund för skadliga mikroorganismer. Ytans hållbarhet Ytans Förbättrad hållbarhet hållbarhet och smutsavvisande Förbättrad hållbarhet och smutsavvisande Våtskrubbsmotstånd: Klass 1 Klass 1 Våtskrubbsmotstånd: Klass 1 Klass Våtskrubbsmotstånd 1 är testat enligt EN ISO 11998:2007 och bedöms på Våtskrubbsmotstånd en skala från 1 till 5, där testat 1 är bäst. enligt EN ISO 11998:2007 och bedöms på en skala från 1 till 5, där 1 är bäst. Inomhusmiljö Inomhusmiljö Ett urval av Rockfons produkter har tilldelats Ett urval av Rockfons produkter har tilldelats Fuktmotstånd och formstabilitet Fuktmotstånd Upp till 100% RF och formstabilitet Ingen synbar nedböjning i hög luftfuktighet Upp till 100% RF C/0N Ingen synbar nedböjning i hög luftfuktighet C/0N Visuellt utseende Visuellt Extravit yta utseende L-värde. 94,5 Extravit yta L-värde. Produktens 94,5 vithet (L-värde) har testats enligt ISO 7724 och mäts på en skala från 1 (svart) Produktens till 100 (vit). vithet (L-värde) har testats enligt ISO 7724 och mäts på en skala från 1 (svart) till Helmatt 100 (vit). yta, perfekt i kritiskt släpljus Glans: 0,8 glansenheter vid 85 vinkel Helmatt yta, perfekt i kritiskt släpljus Glans: Produktens 0,8 glansenheter glanstal är testad vid enligt 85 vinkel ISO Produktens glanstal är testad enligt ISO Termisk isolering Termisk Värmeledningsförmåga isolering λ D = 40 mw/ mk Värmeledningsförmåga λ D = 40 mw/ mk 2

17 Rockfon Blanka db 46 Kant Modulstorlek (mm) Vikt (Kg/m 2 ) D / D för enkelt demontage (mm) Rekommenderat montagesystem A x 600 x 50 7,9 50 / 200 Rockfon System db 1200 x 600 x 50 7,9 50 / 200 Rockfon System db D 600 x 600 x 50 7,9 100 / 100 Rockfon System db D/AEX 1200 x 600 x 50 7,9 150 / 150 Rockfon System db 1500 x 600 x 50 7,9 150 / 150 Rockfon System db 1800 x 600 x 50 7,9 150 / 150 Rockfon System db 1,0 E x 600 x 50 7,9 0,9 60 /200 Rockfon System db 0, x 600 x 50 7,9 60 /200 Rockfon System db Ljudabsorption E x 600 x 50 7,9 60 /200 Rockfon System db α w: ,7 0,6 αp 0, x 600 x 50 7,9 0,4 0,95 (Klass A) 60 /200 Rockfon System db 0,3 0,2 D = Minsta montagehöjd 0,1 Direkt ljudisolering Tjocklek (mm) / 0,0 R w = 25 db Montagehöjd (mm) 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz αw NRC Egenskaper Egenskaper Ljudisolering rum till rum D n,f,w = 46 db Ljudabsorption D Direkt ljudisolering n,f,w med Rockfon Soundstop 21 db =55* db αd w: n,f,w 0,95 med (Klass Rockfon A) Soundstop 30 db = 58* db R w = 25 db 50 / 200 0,40 0,65 0,95 1,00 1,00 1,00 0,95 A 0,95 Absorptionsklass Ljudisolering rum till rum D n,f,w = 46 db D n,f,w med Rockfon Soundstop 21 db =55* db D n,f,w med Rockfon Soundstop 30 db = 58* db De ljudisoleringsvärden (Rw, Dn,f,w) som redovisas i databladet gäller undertaksskivor med A-kant. *) Värden baserade på teoretiska beräkningar. Reaktion vid brandpåverkan Reaktion A2-s1,d0vid brandpåverkan A2-s1,d0 Rengöring Rengöring - Dammsugning - - Dammsugning Fuktig trasa - Fuktig trasa Miljö Miljö Stenullskärnan kan återvinnas Stenullskärnan kan återvinnas Ljusreflektion och ljusdiffusion Ljusreflektion och ljusdiffusion 87% ljusreflektion >99% ljusdiffusion 87% ljusreflektion >99% ljusdiffusion Hygien Hygien Stenull har inget näringsämne och kan därför inte utgöra Stenull har inget näringsämne grogrund för skadliga och kan därför inte utgöra mikroorganismer. grogrund för skadliga mikroorganismer. Ytans hållbarhet Ytans Förbättrad hållbarhet hållbarhet och smutsavvisande Förbättrad hållbarhet och smutsavvisande Våtskrubbsmotstånd: Klass 1 Klass 1 Våtskrubbsmotstånd: Klass 1 Klass Våtskrubbsmotstånd 1 är testat enligt EN ISO 11998:2007 och bedöms på Våtskrubbsmotstånd en skala från 1 till 5, är där testat 1 är bäst. enligt EN ISO 11998:2007 och bedöms på en skala från 1 till 5, där 1 är bäst. Inomhusmiljö Inomhusmiljö Ett urval av Rockfons produkter har tilldelats Ett urval av Rockfons produkter har tilldelats Fuktmotstånd och formstabilitet Fuktmotstånd Upp till 100% RF och formstabilitet Ingen synbar nedböjning i hög luftfuktighet Upp till 100% RF C/0N Ingen synbar nedböjning i hög luftfuktighet C/0N Visuellt utseende Visuellt Extravit utseende yta L-värde. 94,5 Extravit yta L-värde. Produktens 94,5 vithet (L-värde) har testats enligt ISO 7724 och mäts på en skala från 1 (svart) Produktens till 100 (vit). vithet (L-värde) har testats enligt ISO 7724 och mäts på en skala från 1 (svart) till Helmatt 100 (vit). yta, perfekt i kritiskt släpljus Glans: 0,8 glansenheter vid 85 vinkel Helmatt yta, perfekt i kritiskt släpljus Glans: Produktens 0,8 glansenheter glanstal är testad vid enligt 85 vinkel ISO Produktens glanstal är testad enligt ISO Termisk isolering Termisk Värmeledningsförmåga isolering λ D = 40 mw/ mk Värmeledningsförmåga λ D = 40 mw/ mk 2

18 Rockfon Blanka Activity Kant Modulstorlek (mm) Vikt (Kg/m 2 ) D / D för enkelt demontage (mm) Rekommenderat montagesystem A x 600 x 40 6,4 50 / 200 Rockfon System T24 A 1200 x 600 x 40 6,4 50 / 200 Rockfon System T24 A B 600 x 600 x 40 6,4 40 / Ej demonterbar Rockfon System B Adhesive 1200 x 600 x 40 6,4 40 / Ej demonterbar Rockfon System B Adhesive C D 600 x 600 x 40 6,4 44 / Ej demonterbar Rockfon System C direct 1200 x 300 x 40 6,4 44 / Ej demonterbar Rockfon System C direct 1200 x 600 x 40 6,4 44 / Ej demonterbar Rockfon System C direct 2400 x 600 x 40 6,4 44 / Ej demonterbar Rockfon System C direct 600 x 600 x 40 6,4 92 / 92 Rockfon System XL T24 D E x 600 x 40 6,4 60 / 200 Rockfon System T24 E 1200 x 600 x 40 6,4 60 / 200 Rockfon System T24 E 1500 x 600 x 40 6,4 60 / 200 Rockfon System T24 E 1800 x 600 x 40 6,4 60 / 200 Rockfon System T24 E 2100 x 600 x 40 6,4 60 / 200 Rockfon System T24 E 2400 x 600 x 40 6,4 60 / 200 Rockfon System T24 E G 600 x 600 x 40 6,4 44 / Ej demonterbar Rockfon System G direct 1200 x 300 x 40 6,4 44 / Ej demonterbar Rockfon System G direct 1200 x 600 x 40 6,4 44 / Ej demonterbar Rockfon System G direct D = Minsta montagehöjd Vid montage av undertaksskiva Rockfon Blanka Activity i Rockfon System XL T24 D behövs en extra pendel på alla 1800 mm tvärprofiler. Den extra pendeln skall placeras ca: 550 mm från en bärprofil. Andra modulstorlekar kan beställas efter förfrågan. Vänligen kontakta Rockfon. Egenskaper Ljudabsorption α w: 1,00 (Klass A) Reaktion vid brandpåverkan A1 Ljusreflektion och ljusdiffusion 87% ljusreflektion >99% ljusdiffusion Fuktmotstånd och formstabilitet Upp till 100% RF Ingen synbar nedböjning i hög luftfuktighet C/0N Rengöring - Dammsugning - Fuktig trasa Hygien Stenull har inget näringsämne och kan därför inte utgöra grogrund för skadliga mikroorganismer. Ytans hållbarhet Förbättrad hållbarhet och smutsavvisande Våtskrubbsmotstånd: Klass 1 Klass 1 Våtskrubbsmotstånd är testat enligt EN ISO 11998:2007 och bedöms på en skala från 1 till 5, där 1 är bäst. Visuellt utseende Extravit yta L-värde. 94,5 Produktens vithet (L-värde) har testats enligt ISO 7724 och mäts på en skala från 1 (svart) till 100 (vit). Helmatt yta, perfekt i kritiskt släpljus Glans: 0,8 glansenheter vid 85 vinkel Produktens glanstal är testad enligt ISO Miljö Helt återvinningsbar Inomhusmiljö Ett urval av Rockfons produkter har tilldelats Termisk isolering Värmeledningsförmåga λ D = 40 mw/ mk

19 Rockfon Blanka Fusion Kant Modulstorlek (mm) Vikt (Kg/m 2 ) D / D för enkelt demontage (mm) Rekommenderat montagesystem H 600 x 600 x 20 3,4 62 / 62 Rockfon System Fusion H 1200 x 600 x 20 3,4 62 / 62 Rockfon System Fusion H 1800 x 600 x 20 3,4 62 / 62 Rockfon System Fusion H D = Minsta montagehöjd Andra modulstorlekar kan beställas efter förfrågan. Vänligen kontakta Rockfon. Egenskaper Ljudabsorption α w: 1,00 (Klass A) Reaktion vid brandpåverkan A1 Ljusreflektion och ljusdiffusion 87% ljusreflektion >99% ljusdiffusion Fuktmotstånd och formstabilitet Upp till 100% RF Ingen synbar nedböjning i hög luftfuktighet C/0N Rengöring - Dammsugning - Fuktig trasa Hygien Stenull har inget näringsämne och kan därför inte utgöra grogrund för skadliga mikroorganismer. Ytans hållbarhet Förbättrad hållbarhet och smutsavvisande Våtskrubbsmotstånd: Klass 1 Klass 1 Våtskrubbsmotstånd är testat enligt EN ISO 11998:2007 och bedöms på en skala från 1 till 5, där 1 är bäst. Visuellt utseende Extravit yta L-värde. 94,5 Produktens vithet (L-värde) har testats enligt ISO 7724 och mäts på en skala från 1 (svart) till 100 (vit). Helmatt yta, perfekt i kritiskt släpljus Glans: 0,8 glansenheter vid 85 vinkel Produktens glanstal är testad enligt ISO Miljö Helt återvinningsbar Inomhusmiljö Ett urval av Rockfons produkter har tilldelats

20 Rockfon är ett registrerat varumärke som tillhör ROCKWOOL koncernen Alla nämnda färgkoder baseras på NCS Natural Colour System egendom och används på licens från NCS Colour AB, Stockholm Vi reserverar oss för tryckfel samt förbehåller oss rätten att vid sortiments och produktionstekniska korrigeringar ändra utan föregående varsel. Rockfon (ROCKWOOL AB) Box (Kompanigatan 5) S Jönköping Tel
