1 SE Installations- och bruksanvisning Ifö bubbelbadkar

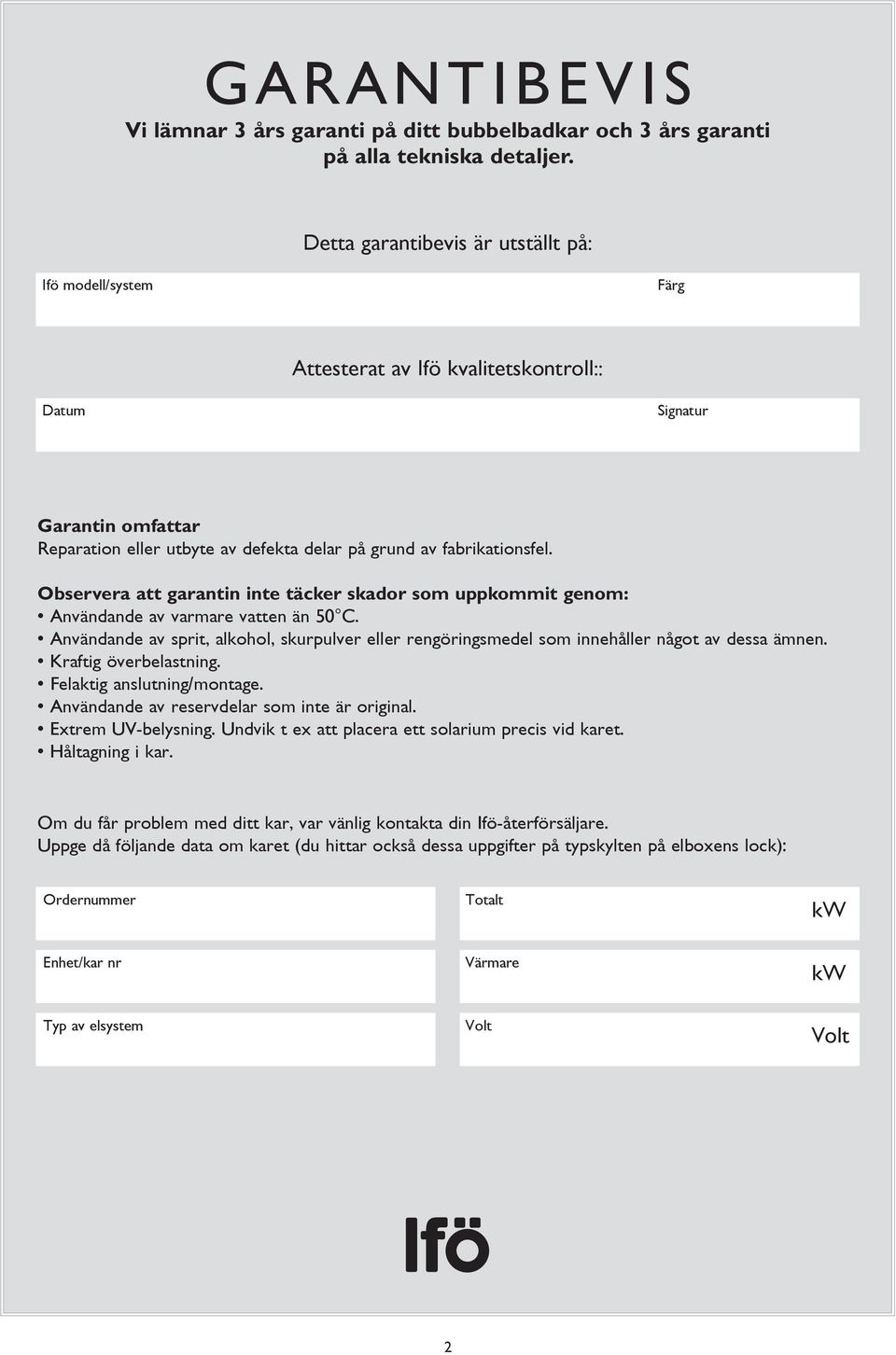

2 GARANTIBEVIS Vi lämnar 3 års garanti på ditt bubbelbadkar och 3 års garanti på alla tekniska detaljer. Detta garantibevis är utställt på: Ifö modell/system Färg Attesterat av Ifö kvalitetskontroll:: Datum Signatur Garantin omfattar Reparation eller utbyte av defekta delar på grund av fabrikationsfel. Observera att garantin inte täcker skador som uppkommit genom: Användande av varmare vatten än 50 C. Användande av sprit, alkohol, skurpulver eller rengöringsmedel som innehåller något av dessa ämnen. Kraftig överbelastning. Felaktig anslutning/montage. Användande av reservdelar som inte är original. Extrem UV-belysning. Undvik t ex att placera ett solarium precis vid karet. Håltagning i kar. Om du får problem med ditt kar, var vänlig kontakta din Ifö-återförsäljare. Uppge då följande data om karet (du hittar också dessa uppgifter på typskylten på elboxens lock): Ordernummer Totalt kw Enhet/kar nr Värmare kw Typ av elsystem Volt Volt 2

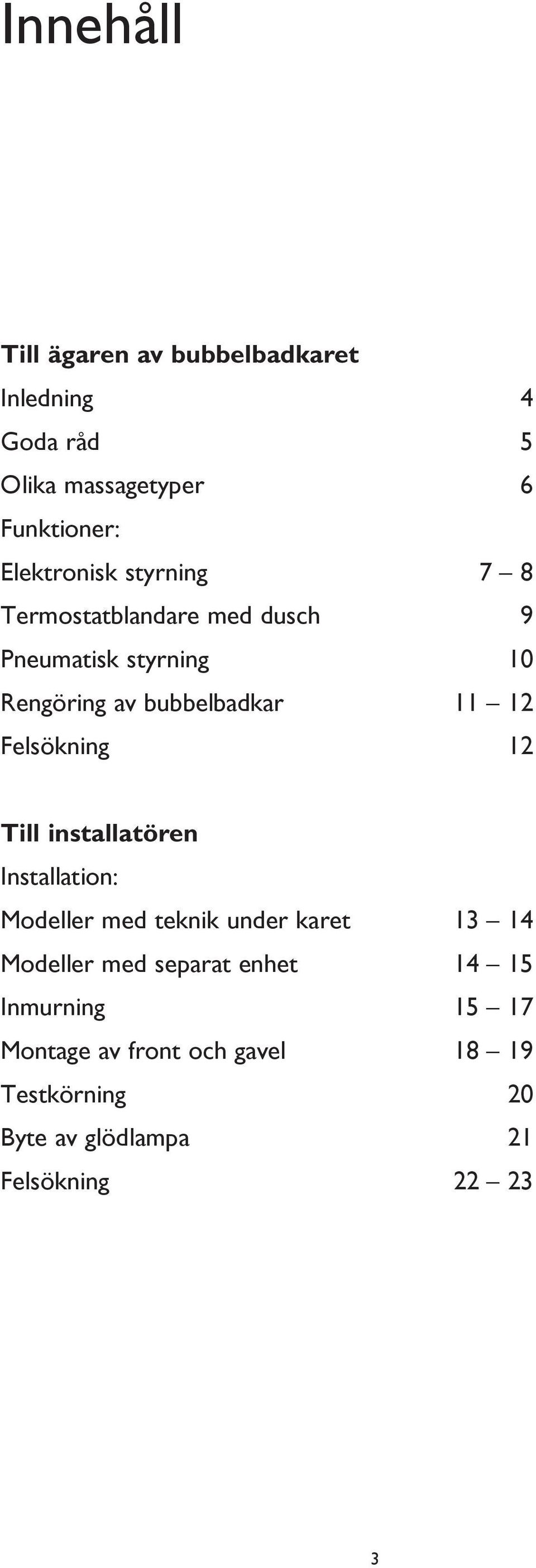

3 Innehåll Till ägaren av bubbelbadkaret Inledning 4 Goda råd 5 Olika massagetyper 6 Funktioner: Elektronisk styrning 7 8 Termostatblandare med dusch 9 Pneumatisk styrning 10 Rengöring av bubbelbadkar Felsökning 12 Till installatören Installation: Modeller med teknik under karet Modeller med separat enhet Inmurning Montage av front och gavel Testkörning 20 Byte av glödlampa 21 Felsökning

4 Grattis till ditt val av bubbelbadkar! Nu kan du unna dig den underbara lyxen att bada bubbelbad i ditt eget hem! Ifö bubbelbadkar ger dig skön avkoppling och massage. Spänningar och stress försvinner samtidigt som blodcirkulationen stimuleras. Vi önskar dig många sköna stunder i ditt nya bubbelbadkar! För att du ska få så mycket glädje som möjligt av ditt nya bubbelbadkar, ber vi dig att först läsa igenom denna bruksanvisning. VIKTIGT: Spara denna installationsanvisning eftersom den innehåller ordernummer och garantibevis. Om ni får problem med ert kar skall ni ange ordernumret som står på garantibeviset (sid 2), vid kontakt med Ifö återförsäljaren. Kontroll vid mottagandet. Kontrollera så att inte bubbelbadkaret har skadats under transporten. Eventuella transportskador ska du omedelbart visa för speditören och dessa ska noteras på mottagningskvittot. Gällande garanti. Skydda karet mot slag och stötar. Utsätt inte heller karet för extrem UV-bestrålning från t ex solarium. Tänk på att produktgarantin bortfaller om du har varit grovt oaktsam med karet eller de tekniska delarna. Godkänd enligt EU- och EMC-direktiv. Ifö bubbelbadkar har godkänts enligt alla EU-direktiv för säkerhet för elutrustning som krävs, däribland direktivför lågspänningskomponenter: EN , EN , LVD 73/23/EEC samt direktiv för elektromagnetisk strålning: EN :2000, EN :1997, EN :2000, EN :1995 EN , A1,2001 EN , A1,2001 EN ,2000 EN , A1,2001 och direktiv för RoHS: 2002/95/EC OBS! Installationen av ett bubbelbadkar ska alltid utföras av en fackman. Instruktioner för installation finns på sidorna Att tänka på inför installationen. Ifö bubbelbadkar finns i många modeller och med flera olika massagesystem. Dessutom finns ett stort sortiment extrautrustning, som kan monteras på ditt bubbelbadkar. Allt för att du ska få ett kar som passar just dina individuella önskemål. Bilden på föregående sida är därför ett exempel som visar olika delar på ett bubbelbadkar. Bubbelbadkar från Ifö kan placeras fristående eller muras in. Om bubbelbadkaret är fristående, ska det kompletteras med front och/eller gavel. För bubbelbadkaren Ifö Jamaica och Ifö Grenada finns fronter i olika längder. Den korta fronten används när man samtidigt har gavel eller om det sitter rör på väggen. Ifö Barbados kan maximalt förses med 1 front och 2 gavlar. Luftförhållanden. Massagebadkaret ska fyllas med en stor mängd varmt vatten och munstyckena blåser ut luft. Det kommer därför att bildas mycket vattenånga i badrummet. Det är oftast inget problem i nya badrum. Luftfuktighet och ventilation. Det är viktigt med god ventilation i badrummet när du badar. En fläkt ger det bästa resultatet. Fläkten bör vara försedd med ett automatiskt spjäll så att inte kall luft kan blåsa in utifrån när den inte är igång. Använd gärna en fläkt som styrs av luftfuktigheten i rummet. Tak- och väggmaterial Eftersom det bildas mycket vattenånga när du badar, ska tak och väggar vara klädda med fukt- och vattensäkra material. Golv Det är lämpligt med golvmaterial som tål konstant fukt, som t ex kakel, klinker eller våtrumsplast. Tänk på att golvet ska luta från karet mot golvbrunnen, så att inte vattensamlas vid badkaret. Blandare. Använd gärna en termostatstyrd blandare, så att inte bad-vattnet blir för varmt. Tänk på att garantin för bubbelbad karet inte gäller om du fyller det med vatten varmare än 50 C. För varmt vatten kan skada karets yta. Har du en värmeväxlare till bubbelbadkaret, slår överhettningssäkringen automatiskt ifrån vid alltför höga vatten temperaturer. Övriga tillbehör. Efter badet ska du ta det lugnt och koppla av ordentligt. Ha därför gärna en dusch i anslutning till bubbelbadkaret. En stol eller bänk som tål fukt är också skön att ha i sitt badrum. 4

5 Goda råd Största möjliga njutning! Badet ska vara avkopplande och behagligt, så ta det lugnt. Gör badet till en stund av glädje och ro. Se till att badvattnets temperatur är lite högre än kroppstemperaturen, ungefär 38 C. Ett massagebad påverkar kroppen en del, så minuter i badet kan vara lagom. Lyssna till din kropp och gå upp när du känner dig trött. Sitt inte heller alltför länge precis framför ett massagemunstycke. Efter massagen är det skönt att ta en dusch, så att kroppens porer drar sig samman. Sätt dig sedan ner och koppla av en stund. Gärna ungefär lika länge som du har badat. Då hinner kroppen återgå till sin normala temperatur. Svalka dig med något kallt och gott att dricka. Hälsa och säkerhet Använd aldrig elektriska apparater som hårtork eller fast installerad telefon i samband med bad. Lämna aldrig barn ensamma i badet. Personer med hjärtbesvär eller gravida kvinnor bör prata med sin läkare innan de badar massagebad. Undvik att ha huvudet under vattenytan. Den kraftiga insprutningen av vatten och luft från massagemunstyckena kan skada ögon och öron. Bada aldrig massagebad direkt efter en måltid eller när du har druckit alkohol. Blockera aldrig munstyckena. Hår eller kläder får aldrig komma i kontakt med utsugningshuven. Personer med långt hår bör sätta upp det eller använda badmössa. Undvik att spola onödigt stora mängder vatten under karet. Bubbelbadkarets olika delar. Avlopp Påfyllningshuv för desinfektionsvätska Vattenmunstycke Reglage för luftinblandning vid vattenmassage Lampa Termostatreglage Easy touch Lufthål Bräddavlopp Utsugningshuv 5

6 Olika massagetyper Ifö's bubbelbadkar finns i många modeller och varianter. Dessutom finns det en mängd tillval till karen. Nedan beskriver vi de olika massagesystem som finns och här får du reda på hur just ditt bubbelbadkar fungerar. Massagen startas/stoppas på två olika sätt. Pneumatisk styrning betyder att massagen sätts igång och stängs av med hjälp av tryckluft, medan den elektroniska naturligtvis innebär att massagen startas och stoppas elektriskt. Pneumatiskt styrd massage. (Modeller: Ifö Jamaica, Ifö Grenada, Ifö Santiago, Ifö Havanna) V100, Vattenmassage 230V. Pneumatiskt styrd. Vatten strålar från munstycken på karets sidor. Styrkan i massagen regleras genom steglös luftinblandning. LV200, Luft- och vattenmassage 230V. Pneumatiskt styrd. Små luftbubblor pressas upp genom vattnet från munstycken i karets botten. Vatten strålar med steglös luftinblandning från munstycken på karets sidor. Massagen kan köras var för sig eller i kombination. (Obs ej Ifö Havanna) Elektroniskt styrd massage. (Modeller: Ifö Accent, Ifö Panama, Ifö Barbados, Ifö Bahamas, Ifö Tobago, Ifö Margarita) V100, Vattenmassage 230V. Easy touch-kontroll på karets kant med vilken man kan starta massagen och övriga funktioner med ett lätt tryck. En strömindikator och en vattenståndsindikator ser till att det alltid finns tillräckligt med ström och vatten för massagen. Detta gäller för alla akrylkar med elektronisk styrning. Vatten strålar från munstycken på karets sidor. Styrkan i vattenmassagen kan regleras genom steglös luftinblandning LV200, Luft- och vattenmassage 230V. Easy touch-kontroll på karets kant med vilken man kan starta massagen och övriga funktioner med ett lätt tryck. Små luftbubblor pressas upp genom vattnet från hål i karets botten. Vattenstrålar från munstycken på karets sidor. Styrkan i vattenmassagen kan regleras genom steglös luftinblandning. Luft- och vattenmassagen kan köras var för sig eller i kombination. LV300, Luft- och vattenmassage 230V. Easy touch-kontroll på karets kant med vilken man kan starta massagen och övriga funktioner med ett lätt tryck. Små luftbubblor pressas upp genom vattnet från hål i karets botten. Vatten strålar från munstycken på karets sidor samt från särskilda munstycken för ryggmassage. Styrkan i vattenmassagen kan regleras genom steglös luftinblandning. Luft- och vattenmassagen kan köras var för sig eller i kombination. Underhållsvärmare om 2 kw håller badtemperaturen konstant. LV400, Luft- och vattenmassage 230V. Easy touch-kontroll på karets kant med vilken man kan starta massagen och övriga funktioner med ett lätt tryck. Små luftbubblor pressas upp genom vattnet från hål i karets botten. Vatten strålar från munstycken på karets sidor samt från särskilda munstycken för ryggmassage. Styrkan i vattenmassagen kan regleras genom steglös luftinblandning. Luft- och vattenmassagen kan köras var för sig eller i kombination. Underhållsvärmare om 2 kw håller badtemperaturen konstant och undervattensbelysning skapar en avslappnande stämning. Automatiskt desinfektionssystem underlättar rengöringen av karet. 6

7 Funktioner Bubbelbadkar med elektronisk styrning. Modeller: Ifö Accent, Ifö Panama, Ifö Barbados, Ifö Bahamas, Ifö Tobago och Ifö Margarita. Strömindikator som visar att strömmen är på Vattennivåindikator Vattennivåindikator Lysdiod Easy touch. Med easy touchknapparna styr du karet. Beroende på vilka optioner du valt kan easy touch se olika ut. Alla har dock strömindikator som lyser röd när det är ström ansluten och en vatten-nivåindikator som lyser grön när det är tillräckligt med vatten i karet, så att massagen kan starta. Karets massagefunktioner och lampa styr du med hjälp av att trycka på easy touchen. En röd lysdiod över var knapp lyser när funktionen är aktiverad. Easy touch 3F Easy touch 4F Knapp Strömindikator som visar att strömmen är på Ljusdiod ON/OFF Knapp Luftmassage, start/stopp. Tryck lätt på knappen för att starta luftmassagen från hålen på karets botten. En röd ljusdiod lyser när massagen är aktiverad. Massagen avbryts när du trycker på knappen ytterligare en gång. Luftmassage,variabel. Tryck lätt på knappen och luftmassagen från hålen på karets botten startar. När massagen är aktiverad lyser en röd ljusdiod. Massagen avbryts genom ytterligare ett tryck på knappen. Varierande styrka. Tryck på knappen och håll den intryckt. Luftmassagen ökar i styrka och när du uppnått önskad massagestyrka, släpper du knappen. När massagen är aktiverad lyser en röd ljusdiod. Massagen avbryts genom ytterligare ett tryck på knappen. Automatiskt varierande styrka. Tryck på knappen och håll den intryckt. Luftmassagen ökar gradvis i styrka. När den har nått högsta styrka och börjar minska i styrka igen, släpper du knappen. Luftmassagen kommer nu att variera steglöst mellan högsta och lägsta styrka. När massagen är aktiv 7

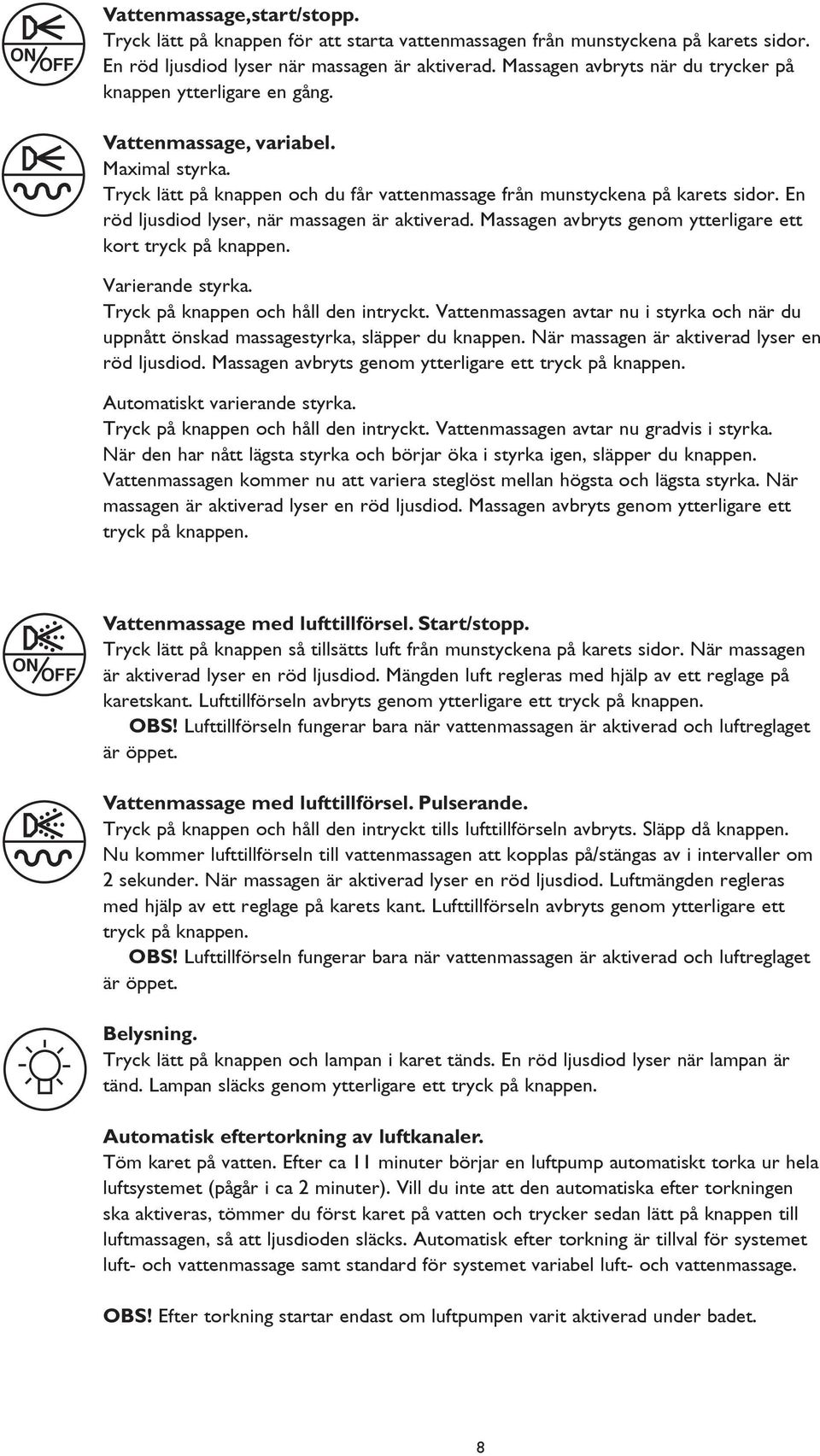

8 ON OFF Vattenmassage,start/stopp. Tryck lätt på knappen för att starta vattenmassagen från munstyckena på karets sidor. En röd ljusdiod lyser när massagen är aktiverad. Massagen avbryts när du trycker på knappen ytterligare en gång. Vattenmassage, variabel. Maximal styrka. Tryck lätt på knappen och du får vattenmassage från munstyckena på karets sidor. En röd ljusdiod lyser, när massagen är aktiverad. Massagen avbryts genom ytterligare ett kort tryck på knappen. Varierande styrka. Tryck på knappen och håll den intryckt. Vattenmassagen avtar nu i styrka och när du uppnått önskad massagestyrka, släpper du knappen. När massagen är aktiverad lyser en röd ljusdiod. Massagen avbryts genom ytterligare ett tryck på knappen. Automatiskt varierande styrka. Tryck på knappen och håll den intryckt. Vattenmassagen avtar nu gradvis i styrka. När den har nått lägsta styrka och börjar öka i styrka igen, släpper du knappen. Vattenmassagen kommer nu att variera steglöst mellan högsta och lägsta styrka. När massagen är aktiverad lyser en röd ljusdiod. Massagen avbryts genom ytterligare ett tryck på knappen. ON OFF Vattenmassage med lufttillförsel. Start/stopp. Tryck lätt på knappen så tillsätts luft från munstyckena på karets sidor. När massagen är aktiverad lyser en röd ljusdiod. Mängden luft regleras med hjälp av ett reglage på karetskant. Lufttillförseln avbryts genom ytterligare ett tryck på knappen. OBS! Lufttillförseln fungerar bara när vattenmassagen är aktiverad och luftreglaget är öppet. Vattenmassage med lufttillförsel. Pulserande. Tryck på knappen och håll den intryckt tills lufttillförseln avbryts. Släpp då knappen. Nu kommer lufttillförseln till vattenmassagen att kopplas på/stängas av i intervaller om 2 sekunder. När massagen är aktiverad lyser en röd ljusdiod. Luftmängden regleras med hjälp av ett reglage på karets kant. Lufttillförseln avbryts genom ytterligare ett tryck på knappen. OBS! Lufttillförseln fungerar bara när vattenmassagen är aktiverad och luftreglaget är öppet. Belysning. Tryck lätt på knappen och lampan i karet tänds. En röd ljusdiod lyser när lampan är tänd. Lampan släcks genom ytterligare ett tryck på knappen. Automatisk eftertorkning av luftkanaler. Töm karet på vatten. Efter ca 11 minuter börjar en luftpump automatiskt torka ur hela luftsystemet (pågår i ca 2 minuter). Vill du inte att den automatiska efter torkningen ska aktiveras, tömmer du först karet på vatten och trycker sedan lätt på knappen till luftmassagen, så att ljusdioden släcks. Automatisk efter torkning är tillval för systemet luft- och vattenmassage samt standard för systemet variabel luft- och vattenmassage. OBS! Efter torkning startar endast om luftpumpen varit aktiverad under badet. 8

9 TERMOSTATBLANDARE MORA Termostatblandare med dusch Automatisk vattenpåfyllning. Elektrisk anslutning. El-tavlan till den automatiska vattenpåfyllningen är ansluten från fabriken. Om karet är utrustat med separat teknikenhet skall magnetventilen och nivågivaren på karet anslutas till eltavlan på den separata teknikenheten av behörig installatör. Vatten anslutning. Anslutning av vatten görs med 2 st medlevererade filter (1/2 invändig) på de två PEX-slangarna. Kallvattenanslutningen är märkt med ett C (cold) och blå färgmarkering: Varmvattenanslutningen är märkt med ett H (hot) och röd färgmarkering. Viktigt: Garantin på armaturen bortfaller om inte de två medlevererade vattenfiltren monterats. Den automatiska vattenpåfyllningen skall anslutas i överensstämmelse med varje lands gällande regler. Användarbeskrivning. Vrid på vredet till över/avloppsventilen till höger. Tryck på easy touchen för automatisk vattenpåfyllning, karet fylls nu med vatten via tilloppventilen. Påfyllningen stannar automatiskt när rätt vattennivå uppnåtts. Nivåindikatorn lyser grönt när det är tillräckligt medvatten i karet. Karet är nu klart att användas. Om man vill stoppa vattenpåfyllningen under påfyllningen, tryck än en gång på easy touchen. Observera att massagefunktionen fungerar först när nivåindikatorn lyser och det är tillräckligt med vatten i karet. Duschfunktionen regleras med vredet för dusch. Observera att den automatiska vattenpåfyllningen och duschfunktionen arbetar oberoende av varandra, varför duschfunktion inte upphör att fungera när den automatiska vattenpåfyllningen stannat. Vattentemperaturen inställes på termostaten. För ytterligare information se den medlevererade bruksanvisningen från Mora. Manuell vattenpåfyllning. Vattenanslutning. Anslutning av vatten görs med 2 st medlevererade filter (1/2 invändig) på de två PEX-slangarna. Kallvattenanslutningen är märkt med ett C (cold) och blå färgmarkering: Varmvattenanslutningen är märkt med ett H (hot) och röd färgmarkering. Viktigt! Garantin på armaturen bortfaller om inte de två medlevererade vattenfiltren monterats. Den manuella vattenpåfyllningen skall anslutas i överensstämmelse med varje lands gällande regler. Användarbeskrivning. Vrid på vredet till över/avloppsventilen till höger. Karet fylls nu med vatten via tilloppventilen genom att vrida på reguleringsvredet. Nivåindikatorn lyser grönt när det är tillräckligt med vatten i karet. Karet ärnu klart att användas. Massagefunktionen fungerar först när nivåindikatorn lyser och det är tillräckligt med vatten i karet. Duschfunktionen samt inställning av vattenmängden regleras med vredet för dusch. Vattentemperaturen inställes på termostaten. För ytterligare information se den medlevererade bruksanvisningen från Mora. 9

10 Temperaturinställning och start av värmaren Tryck på set -knappen och håll den intryckt. Med pil -knappen kan du nu ställa in önskad temperatur. När temperaturen är lagom, släpper du båda knapparna och temperaturmätaren är inställd. OBS! Ljusdioderna blinkar när vattentemperaturen avviker 2 C från den inställda temperaturen. När inte karet används blinkar ljusdioderna konstant. Vill man undvika detta måste strömbrytaren slås ifrån så att det inte finns ström till anläggningen. Alternativt kan den inprogrammerade temperaturen sänkas till den aktuella rumstemperaturen. OBS! Värmaren fungerar endast när vattenmassagen (pumpen) har startat. SET Termostat C Temperaturdisplay Ljusdiod Knapp Badvattentemperaturen är inställd på 37 C vid fabriken. Ändring regleras med hjälp av termostaten på karets kant. Bubbelbadkar med pneumatisk styrning Modeller: Ifö Jamaica, Ifö Grenada, Ifö Santiago och Ifö Havanna. Bubbelbadkar med pneumatisk styrning har inget torrkörningsskydd. Det innebär att massagefunktionerna kan aktiveras utan att det finns vatten i karet. Detta skall undvikas eftersom det annars är stor risk att pumpen förstörs. Luftmassage, start/stopp Tryck på knappen för att starta luftmassagen från munstyckena i karets botten. Massagen avbryts genom ytterligare ett tryck på knappen. Vattenmassage, start/stopp Tryck på knappen för att starta vattenmassagen från munstyckena på karets sidor. Massagen avbryts genom ytterligare ett tryck på knappen. Styrkan på vattenmassagen regleras genom att man tillsätter luft. Mängden luft regleras med hjälp av luftreglaget påkarets kant. Styrkan på de enskilda munstyckena kan regleras genom en vridning på munstycket. 10

11 Rengöring av bubbelbadkar Ifö Desinfektionstabletter vid varje bad! Bubbelkaret rengöres helt normat som andra sanitetsprodukter och med normala rengöringsmedel, dock aldrig med alkohol, skurpulver eller andra rengöringsmedel som innehåller slipmedel. Använd gärna Ifö Desinfektionstabletter i bubbelbadkaret varje gång du badar. De motverkar effektivt otrevliga bakterier som kan frodas i varmt vatten. Gör så här: Fyll bubbelbadkaret med varmt vatten. Tillsätt en Ifö Desinfektionstablett och låt massagefunktionen vara på i cirka1 minut. Njut av ditt massagebad. Tillsätt ytterligare en Desinfektionstablett efter badet och låt massagefunktionen vara på i ca 1 minut innan du tömmer karet. Rengöring av rörsystem utan automatiskt desinfektionssystem. Ifö rekommenderar att du desinficerar ditt bubbelbadkar efter vart tionde bad i hemmiljö och efter minst vart femte vid offentlig användning. Ifö Desinfektionsvätska finns att köpa i din VVS-butik. Gör så här: Häll cirka 40 ml Ifö Desinfektionsvätska i det använda badvattnet. Aktivera pumpen i 5 minuter. Aktivera luftpumpen 2-3 gånger under 5 sekunder. Töm karet på vatten. Skölj karet med vanligt vatten. Du kan nu använda ditt bubbelbadkar som vanligt. OBS! Använd aldrig tvål tillsammans med Ifö Desinfektionsvätska eftersom det ger ett sämre slutresultat. Tänk också på att outspädd desinfektionsvätska kan skada emaljen och akrylen vid direkt kontakt under längre tid. Undvik därför spill ur förpackningen vid desinfektionen. Bada aldrig medan desinfektionen är igång! Rengöring av rörsystem med automatiskt desinfektionssystem (tillval). Det automatiska desinfektionssystemet ser, med hjälp av Ifö Desinfektionsvätska, till att bubbelbadkarets massagesystem rengörs grundligt. Vi rekommenderar att desinficeringen genomförs efter vart tionde bad i hemmiljö och minst vid vart femte vid offentlig användning. Ifö Desinfektionsvätska finns att köpa i din VVS-butik. Påfyllning av desinfektionsvätska. a av locket på påfyllningshuven för desinfektionsvätska (se s.5) och sätt i en tratt. Häll i ca 1 liter Ifö Desinfektionsvätska och skruva på locket igen. När ljusdioden överknapp 1 på easy touch-kontrollen blinkar, är det dags att fylla på mer desinfektionsvätska. OBS! Använd bara desinfektionsvätska från Ifö. Vi tar inget ansvar för fel som uppkommer vid användning av andra vätskor. Bada aldrig medan desinfektionen är igång! 11

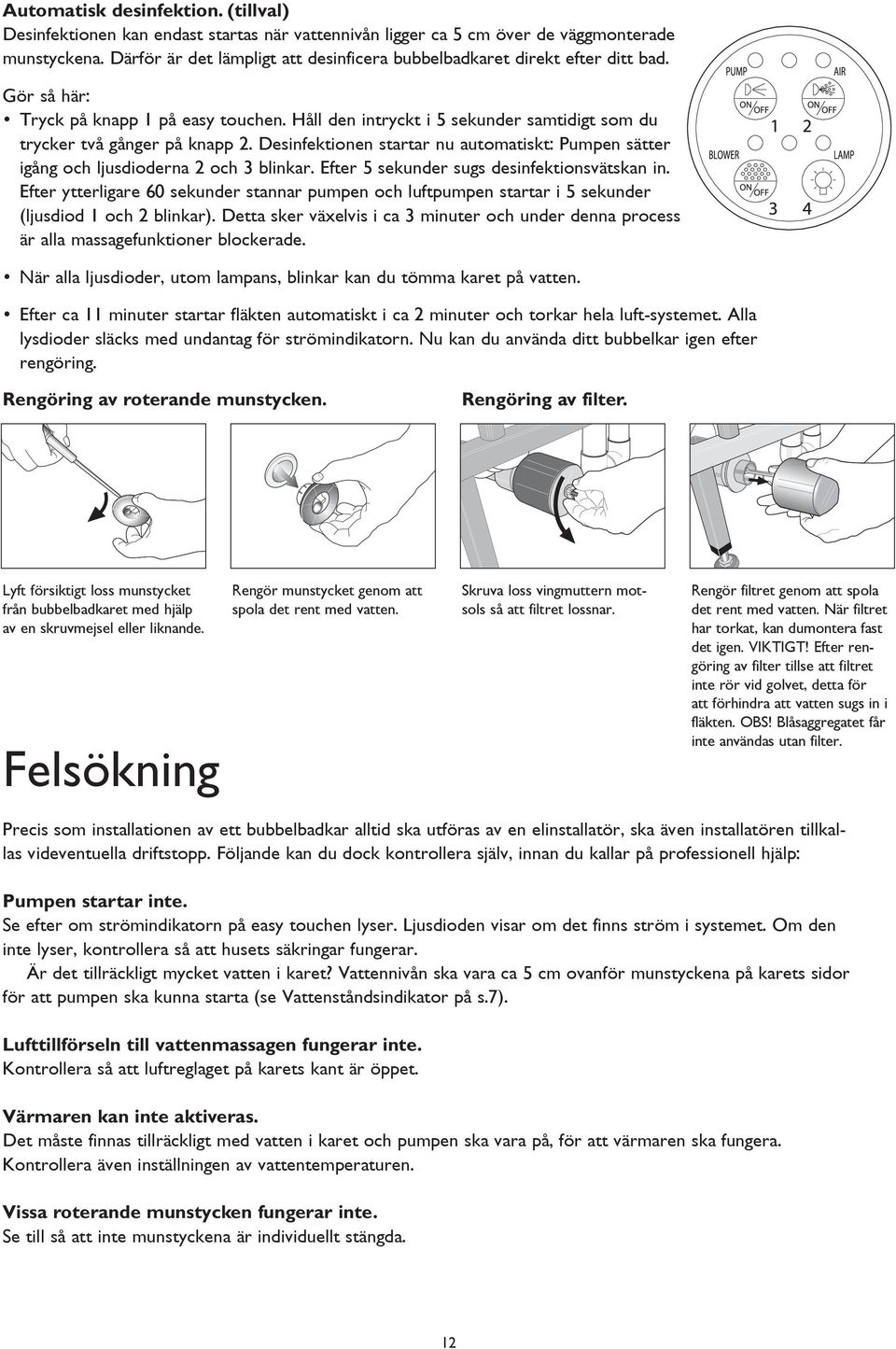

12 Automatisk desinfektion. (tillval) Desinfektionen kan endast startas när vattennivån ligger ca 5 cm över de väggmonterade munstyckena. Därför är det lämpligt att desinficera bubbelbadkaret direkt efter ditt bad. Gör så här: Tryck på knapp 1 på easy touchen. Håll den intryckt i 5 sekunder samtidigt som du trycker två gånger på knapp 2. Desinfektionen startar nu automatiskt: Pumpen sätter igång och ljusdioderna 2 och 3 blinkar. Efter 5 sekunder sugs desinfektionsvätskan in. Efter ytterligare 60 sekunder stannar pumpen och luftpumpen startar i 5 sekunder (ljusdiod 1 och 2 blinkar). Detta sker växelvis i ca 3 minuter och under denna process är alla massagefunktioner blockerade. När alla ljusdioder, utom lampans, blinkar kan du tömma karet på vatten. Efter ca 11 minuter startar fläkten automatiskt i ca 2 minuter och torkar hela luft-systemet. Alla lysdioder släcks med undantag för strömindikatorn. Nu kan du använda ditt bubbelkar igen efter rengöring. Rengöring av roterande munstycken. Rengöring av filter. Lyft försiktigt loss munstycket från bubbelbadkaret med hjälp av en skruvmejsel eller liknande. Felsökning Rengör munstycket genom att spola det rent med vatten. a loss vingmuttern motsols så att filtret lossnar. Rengör filtret genom att spola det rent med vatten. När filtret har torkat, kan dumontera fast det igen. VIKTIGT! Efter rengöring av filter tillse att filtret inte rör vid golvet, detta för att förhindra att vatten sugs in i fläkten. OBS! Blåsaggregatet får inte användas utan filter. Precis som installationen av ett bubbelbadkar alltid ska utföras av en elinstallatör, ska även installatören tillkallas videventuella driftstopp. Följande kan du dock kontrollera själv, innan du kallar på professionell hjälp: Pumpen startar inte. Se efter om strömindikatorn på easy touchen lyser. Ljusdioden visar om det finns ström i systemet. Om den inte lyser, kontrollera så att husets säkringar fungerar. Är det tillräckligt mycket vatten i karet? Vattennivån ska vara ca 5 cm ovanför munstyckena på karets sidor för att pumpen ska kunna starta (se Vattenståndsindikator på s.7). Lufttillförseln till vattenmassagen fungerar inte. Kontrollera så att luftreglaget på karets kant är öppet. Värmaren kan inte aktiveras. Det måste finnas tillräckligt med vatten i karet och pumpen ska vara på, för att värmaren ska fungera. Kontrollera även inställningen av vattentemperaturen. Vissa roterande munstycken fungerar inte. Se till så att inte munstyckena är individuellt stängda. 12

13 TILL INSTALLATÖREN Installation av bubbelbadkar med teknik under karet Uppackning. Ta inte av bubbelbadkarets emballage förrän karet står på plats i badrummet. Lyft aldrig bubbelbadkaret i rören, utan i karets kant. Kontrollera så att inte bubbelbadkaret har några transportskador. Placering. Bubbelbadkaret ska placeras i ett våtrum med golvbrunn och god ventilation. Bubbelbadkaret ska alltid ställas på benen och får aldrig vila enbart på kanten. Justera benen så att bubbelbadkaret står helt vågrätt. Dra åt kontramuttrarna (gäller endast akrylkar). Anslut avloppsslangen, som följer med bubbelbadkaret, till golvbrunnen. Installation med frontplatta. Om bubbelbadkaret ska ha front, bör fronten beställas samtidigt som bubbelbadkaret (gäller endast akrylkar), eftersom fronten är specialanpassad till varje enskilt kar. Spänningsutjämning. Bubbelbadkaret ska spänningsutjämnas i hus med spänningsutjämningsskena. Detta sker från den anslutningsklämma som är placerad på teknikens stativ, till befintlig installation (ej jord) och enligt varje lands regler för spänningsutjämning. Om karet spänningsutjämnas (gäller för emaljerade kar) ska även front/gavel spänningsutjämnas. Se anvisningarna för front/gavel. Vid felaktig anslutning/montering bortfaller all garanti. Om reservdelar används som inte är original, bortfaller DEMKO s godkännande samt garantin. Spänningsutjämning/utjämningsförbindelse av bubbelbadkar med teknikunder karet. Spänningsutjämning/utjämningsförbindelse av bubbelbadkarmed separat enhet. Ansluts till spänningsutjämningsskena Anslutningsklämma Anslutningsklämma Anslutningsklämma Ansluts till spänningsutjämningsskena OBS! Installationen av ett bubbelbadkar ska alltid utföras av en fackman. Installation av vatten ska utföras enligt installationslagen och elanslutningen enligt starkströmsföreskrifterna. 13

14 Anslutning av el. Elschemat är placerat på insidan av elboxens lock. Massagesystem V100 och LV200. Anslutningsklämman på eltavlan under karet ska anslutas till ett fast eluttag från en tvåpolig brytare, 10 A, med 3 mm brytavstånd. Brytaren ska placeras så att den ej kan nås av den som badar. Om karet är utrustat med 2 kw värmare skall karet anslutas till en fast elanslutning med en tvåpolig brytare 16 A med 3 mm brytavstånd. Driftspänning: 230 V~. Massagesystem LV300 och LV400. Anslutningsklämman på eltavlan under karet ska anslutas till ett fast eluttag från en tvåpolig brytare, 16 A med 3 mm brytavstånd. Brytaren ska placeras så att den ej kan nås av den som badar. Driftspänning: 230 V~. Tillval: 6 kw värmare samt variabel luft- och vattenmassage. Gör på samma sätt som med karet ovan, bortsett från att installationen ska anslutas från en flerpolig brytare, 16 A, med 3 mm brytavstånd. Driftspänning: 3N~400 V. OBS! I Norge kan anslutningen vara som ovan, men i övrigt gäller att installationen ska vara ansluten till en 20 A säkring med 3 mm brytavstånd. Spänning: 3~230V. I samtliga fall ska husets elinstallation omfatta en jordfelsbrytare enligt gällande bestämmelser. Installation av bubbelbadkar med separat enhet Avstånd mellan bubbelbadkar och separat enhet. Avståndet mellan karet och den separata enheten får inte vara större än 10 meter. Den separata enheten får inte monteras mer än 3 meter under karets nivå. Luften till fläkten skall tas från badrummet. Placering av separat enhet. Installationen skall förses med en tömningsventiler (se bild nedan). OBS! Maskinenheten får inte placeras högre än att det finns vatten över insuget på pumpen. Efter att karet använts skall också den seperata enheten tömmas från badvatten. Till avlopp Montering av tömningsventiler för separat enhet. Till kar Ventiler Från kar Pump Installationen ska alltid göras med hänsyn till det aktuella landets regler för el- och vattenanslutningar. 14

15 Rörförbindelser från bubbelbadkaret till den separata enheten. Anslut alla rörförbindelser från bubbelbadkaret till den separata enheten. Alla anslutningar på kar och separat enhet är numrerade. Anslut överensstämmande nummer på kar och maskinenhet till varandra. Använd alltid PVC-rörkopplingar och limfogar, aldrig metallrörskopplingar. Eventuella skarvar måste tätas med teflontejp och ättikssyrabaserat silikongummi. Anslutning av vatten och el. Se under Installation av bubbelbadkar med teknik under karet på sid.13. OBS! Om det vid installationen är nödvändigt att förlänga svagströmskablarna mellan karet och maskinenheten, ska skarvningen ske i en kopplingsbox med täthet IPX5. Spänningsutjämning. Se anvisningar på sid.13. Inmurning av bubbelbadkar Om du väljer att mura in ditt bubbelbadkar, ska öppningsmåttet för bubbelbadkaret i inmurningens ovansida vara 20 mm mindre än karets längd- och breddyttermått. För hörnmodeller ska urtaget vara 10 mm innanför badkarskanten. Bubbelbadkar med separat enhet är lättare att underhålla än bubbelbadkar med tekniken under karet. Men även på kar med separat enhet, måste man komma åt alla rör och mekaniska delar under bubbelbadkaret. Därför måste ett inmurat bubbelbadkar ha en eller två inspektionsluckor, se sid.16. Om man inte kan få tillgång till alla komponenter på karet på annat sätt, rekommenderar vi att man bygger in karet så att det kan lyftas upp. Detta görs enklast genom att sänka ner karet i en trälåda, som man senare kan klä in efter eget tycke. Avloppet ska kopplas så att det kan monteras från en inspektionslucka, se sid.16, eller vara flexibelt så att karet kan lyftas upp (Se inbyggnadsmått på låda sid.16-17). Det är oftast viktiga delar som elbox, pump och blåsaggregat (filtret på luftpumpen måste rensas), som behöver service. Därför ska en inspektionslucka placeras framför dessa aggregat. Inspektionsluckan ska ha sådana mått som gör det möjligt att ta ut pumpen genom luckan (se rekommenderade mått på inspektionsluckan på sid.16). Inspektionsluckan ska vara perforerad så att pump och blåsaggregat tillförs luft för avkylning. OBS! Ifö ersätter inte kostnader som uppstår vid en eventuell borttagning eller uppsättning av kakelplattor eller annat material som förhindrar service och underhåll. 15

16 Ritningar med mått för inmurning Inspektionslucka. Inspektionsluckan är en öppning i inmurningen, så att du kan komma åt att serva de viktigaste delarna på karet som till exempel elbox, pump och luftaggregat. Även om inmurningen är försedd med en eller två inspektionsluckor gäller att det ska finnas möjlighet att lyfta upp karet ur inmurningen om det inte går att komma åt karets övriga komponenter på något annat sätt Ifö Jamaica Ifö Grenada Min. 525 Max Min. 535 Max Min.25 Min.30 Ifö Santiago Ifö Barbados Min. 530 Max Min. 595 Max Min.75 Min.75 16

17 Ifö Margarita Ifö Havanna Min. 660 Max Min. 600 Max Min Min.50 Ifö Accent Ifö Panama Min. 670 Max Min. 650 Max Min.10 Min.80 Ifö Bahamas Ifö Tobago Venstre Vänster Høyre Höger Min. 605 Max Min. 670 Max Venstre Vänster Min.85 Min 10 För båda karen (vänster/höger) gäller att inspektionsluckorna ska placeras på kortsidan och på frontsidan. 17

18 Montering av front och gavel Ifö Barbados Gavel Gavel 1. Om du arbetar ensam, placerardu dig mitt framför karets framsida. Är ni två personer placerar ni er vid var sin ände av frontplåten. Front 2. Pressa fronten inåt så att rörklämmorna griper tag i stativet. Börja från mitten. 3. a fast fronten med de medföljande insexskruvarna. 4. a med fingrarna tills skruven kommer in i gängorna. 5. Efterdra med insexnyckel. Ifö Panama / Ifö Accent Sprint Sprint Gavel Gavel Sprint Sprint Front Sprint Sprint 1. Om du arbetar ensam, placerar du dig mitt framför karets framsida. Är ni två personer placerar ni er vid var sin ände av frontplåten. 2. Hålen i frontplåten över- och underkant skjuts in i tapparna på stativet, varefter sprintarna monteras i den nedersta tappen. OBS! Samtliga sprintar skall moneras. 3. Gavelplåt monteras på samma sätt som frontplåt. 18

19 Ifö Tobago Ifö Bahamas Ifö Margarita 1. Om du arbetar ensam placerar du dig mitt framför karets framsida. Är ni två personer placerar ni er vid var sin ände av frontplåten. Pos. A 2. Skjut in frontens överkant in under karets överkant (position A). 3. Fäll in fronten mot karets stativ (position B) och montera de 3 skruvarna i frontens nederkant (4 st på modell Ifö Margarita). a medfingrarna tills skruven kommer in i gängorna. Pos. B 4. Se till att fronten är i rätt läge och dra slutligen åt skruvarna med enring- eller skiftnyckel. OBS! Samtliga skruvar måste monteras. Ifö Havanna Pos. A Pos. B 1. Om du arbetar ensam, placerar du dig mitt framför karets framsida. Är ni två personer placerar ni er vid var sin ände av frontplåten. 2. Skjut in frontens överkant under karets överkant (position A). 3. Fäll in fronten mot karets stativ (position B) och montera de två skruvarna i frontens nederkant. a med fingrarna tills skruven kommer in i gängorna. 4. Se till att fronten är i rätt läge och dra slutligen åt skruvarna med en ring- eller skiftnyckel. OBS! Samtliga skruvar måste monteras. 19

20 Testkörning Bubbelbadkarets funktioner ska alltid testas innan det slutgiltigt monteras. Steg 4-6 gäller endast kar med vattenmassage. Kar med pneumatisk styrning. (Ifö Jamaica, Ifö Grenada, Ifö Havana og Ifö Santiago) 1. Fyll karet med 38 C varmt vatten till ca 5 cm över munstyckena till vattenmassagsystemet. För bubbelbadkar med enbart luftmassage fylls karet till ca cm från karets kant. 2. Slå på huvudströmbrytaren. 3. Instruktion om hur bubbelbadkarets massagefunktioner sätts igång hittar du på sid Starta vattenmassagen genom att trycka på knappen för vattenmassage. 5. Kontrollera så att alla rör och fogar är täta. 6. Kontrollera lufttillförseln till munstyckena genom att öppna och stänga luftreglaget på karets kant. 7. Kontrollera luftpumpens funktion genom att trycka på knappen för luftmassage. 8. Koppla på alla funktioner och låt dem vara inkopplade i 5-10 minuter. 9. Stäng av alla funktioner igen. 10. Töm karet genom att vrida på knappen för bräddavlopp och avlopp och kontrollera att anslutningen till avloppet är tätt. Kar med elektronisk styrning (Ifö Haiti, Ifö Panama, Ifö Bahamas, Ifö Margarita, Ifö Tobago, Ifö Barbados) 1. Sätt på strömmen. Kontrollera så att strömindikatorn på easy touchen lyser, se sid Fyll karet med vatten till ca 5 cm över munstyckena. Se till att vattenståndsindikatorn lyser, se sid Massagefunktionerna styrs med hjälp av easy touchen, se sid Starta vattenmassagen på easy touchen. 5. Kontrollera så att alla rör och fogar är täta. 6. Kontrollera lufttillförseln till munstyckena genom att trycka på easy touchen och öppna luftreglaget på karets kant. 7. Kontrollera luftpumpens funktion genom att trycka på easy touchen. 8. Om karet är utrustat med belysning ska denna kontrolleras. 9. Om karet är utrustat med uppvärmningsanordning, ska du kontrollera att den fungerar genom att ställa in badvattentemperaturen, se sid Koppla på alla funktioner och låt dem vara inkopplade i 5-10 minuter. 11. Om karet är utrustat med automatisk desinfektion, kontrollera så att denna fungerar, se sid Töm karet och kontrollera att avloppets anslutning är tät. 13. Är karet utrustat med automatisk eftertorkning, kontrollera att denna fungerar, se sid.8. 20

21 Byte av glödlampa till belysning (tillval) 1. Bryt strömmen. 2. a av ringen på lampan motsols och ta av glaset. Om det är svårt att ta loss ringen med fingrarna, kan du få ett bättre grepp genom att använda två stift i de två hålen på ringen. 3. Dra ut glödlampa och infattning. 4. Byt ut den förbrukade lampan mot en ny. Använd endast originalglödlampor och aldrig starkare lampor än den ursprungliga. Använd alltid lampa med korrekt effekt (20 W). Du kan eventuellt testa den nya lampan med ett 12 V batteri innan den sätts in. Håll parabolen på yttersidan (se bild), så att glödlampan inte berörs med fingrarna. 5. Tryck fast glödlampan och infattningen. Kontrollera så att båda O-ringarna sitter korrekt. 6. Montera på glaset och skruva försiktigt på ringen medsols för hand. OBS! Lampan är säkrad med torrkörningsskydd och kan inte användas om det inte finns vatten i karet. O-ring Ring Glas Håll parabolen på yttersidan när den ska sättas i. Obs! Rör inte själva lampan! 21

22 Kontrollista för felsökning Obs! Felsökning ska alltid genomföras av en auktoriserad elinstallatör. Börja alltid med att kontrollera följande: 1. Kontrollera att det är 230V~ eller 3N~400V (3~230V i Norge) på de ingående klamrarna. 2. Kontrollera att det är tillräckligt med vatten i karet (se test av bubbelbadkaret s. 20). 3. Kontrollera husets och eltavlans säkringar. 4. Kontrollera att alla ledningar är korrekt anslutna enligt diagrammet. 5. Kontrollera att det är 6-12V DC mellan svart och blå på klamrarna water, eller mellan svart och blå på klamrarna level. För att underlätta felsökningen hänvisas till felsökningsnyckeln nedan, som visar kontrollpunkter. Siffrorna anger i vilken ordning varje kontrollpunkt ska göras. Beskrivning av de olika stegen i felsökningen hittar du på nästa sida. Bubbelbadkar med automatisk vattenpåfyllning. Om det inte kommer vatten i karet, kontrollera så att spänningen på eltavlan för vattenpåfyllning är 230 V~. Se också till att det är 230 V~ på klamrarna till magnetventilen. Kontrollera att magnetventilen drar, eller att filterna till kall- och varmvattenanslutningarna inte är tilltäppta av smuts. Om inte vattenpåfyllningen går att stoppa, kontrollera sensorn för vattenpåfyllning: ljusdioden på sensorn ska lysa när korrekt vattennivå har uppnåtts. Bubbelbadkar med separat enhet. Samma felsökning gäller för bubbelbadkar med separat enhet som för kar med teknik under karet, men med följande tillägg: Om inte easy touchen fungerar (gäller alla svagströmskomponenter), kontrollera de kablar som eventuellt förlängts under installationen. Kontrollera att kabelsamlingarna är korrekta och att samlingsboxen är tät så att inte fukt kan tränga in. Felsökningsschema Kontroll- Kontrollera Kontrollera Kontrollera Kontrollera Kontrollera Kontrollera Kontrollera Kontrollera Kontrollera Anmärkning Om inget punkter att reläet att pumpen att det är torrkörnings- överhett- easy temperatur- nivån på magnet- av detta fungerar är inkopplad 230V~ skyddet nings- touchen sensorn desinfek- ventilen till hjälper mellan säkringen tionsvätskan desinfek- är orsaken: klämmorna tionen i el-boxen Felorsaker Pumpen Pumpen är fungerar sönder och inte måste byta Magnet-* Magnetvent. Magnetvent. ventilen fungerar end. är sönder och fungerar 2 1* 3 när pumpen måste bytas inte är ON Blåsaggr. Blåsaggr. är fungerar sönder och inte måste bytas 1* 2 3 Värmaren * Värmaren Värmaren är värmer fungerar end. sönder och inten är pumpen måste bytas är ON Värmaren värmer hela tiden 1 Kontakten hänger sig. El- eller kontaktorboxen måste bytas Blåsaggr. Blåsaggr. är startar inte ur funktion och 1 efter varje måste bytas desinfekt. Desinfek-* Ljusdiod 1 Systemet funtionen fun- blinkar på gerar inte och gerar inte 2 1* 3 easy touchen eltavlan ska bytas 22

23 Kontroll av Easy touch 1. Lossa Easy touchens elkabel från printkortet. 2. Sätt en bygel i GND. Ta därefter den lösa ändan och låt denna lätt beröra knappen på den enhet som inte fungerar. Den första beröringen startar funktionen och den andra beröringen stoppar. 3. Om den kontrollerade enheten fungerar är easytouchen defekt och ska bytas ut. I annat fall ska elboxen bytas. Kontroll av pneumatisk kontrollpanel. 1. Kontrollera att det är 230V~ mellan F och N i elboxen. 2. Lossa pneumatikslangen från knappen och blås i slangen. Om det fungerar nu är det knappen som ska bytas ut. I annat fall är det mikrobrytaren i elboxen som ska bytas. 3. Byt ut pump/blåsaggregat. Felsökning av pneumatiskt system. Om pumpen/blåsaggregatet inte fungerar: 2. Kontrollera den pneumatiska kontrollpanelen. 3. Kontrollera pumpen/blåsaggregatet. Kontroll av lampa 1. Kontrollera att det är 230V~ mellan F och N i transformatorn. 2. Kontrollera att det är 12 V~ utgångsspänning till lampan. 3. Gör en bygel mellan GND och OUT i transformatorn. Om reläet fungerar nu är transformatorn OK och elboxen ska bytas ut. Om reläet inte fungerar skatransformatorn bytas ut. 4. Kontrollera glödlampan med en Ohm-mätare. Fungerar glödlampan så är det insatsen som ska bytas. Om den inte fungerar, byt glödlampa. Kontroll av överhettningsskydd 1. Kontrollera överhettningsskyddet och återaktivera det om säkringen slagit ifrån. Se figur nedan. 2. Vid 6 kw värmeelement ska säkringen i kontaktboxen kontrolleras. 3. Mät mellan N och kabelskorna på överhettningsskyddet med en voltmätare. Om det är 230 V~ är överhettningsskyddet OK. Då är det kontaktboxen/värmeelementet som ska bytas ut. I annat fall är det överhettningsskyddet som ska bytas. Kontroll av temperatursensor 1. Temperatursensorns kabel lossas vid Temp sensor i elboxen. 2. Kontrollera motståndet i temperatursensorn med en Ohm-mätare. Om motståndet är ca 1540 ohm vid 25ºC, är temperatursensorn OK. I annat fall ska sensorn bytas ut. Kontroll av termostat. 1. Lossa temperatursensorns kabel i elboxen så att strömmen till reläet/kontaktorn bryts. 2. Om reläet/kontaktorn inte slår ifrån är termostatfunktionen defekt och elboxen ska bytas ut. 3. Gör en bygel vid Temp sensor. Om reläet/kontaktorn aktiveras är temostatfunktionen OK. Om reläet/ kontaktorn inte aktiveras ska elboxen bytas ut. OBS! Vid byte av elboxen är det viktigt att kontrollera att mikrobrytarna befinner sig i rätt läge enligt eldiagrammet (svart markering), se eldiagrammet. Kontroll av torrkörningssäkring. 1. Kontrollera att vattennivån är ca 5 cm över munstyckena. 2. Gör en bygel mellan blå och brun klämma vid torrkörningsanslutningen (dry run protection), se eldiagrammet. Om pumpen då fungerar ska torrkörningssäkringen justeras. Om pumpen inte fungerar är det elboxensom ska bytas ut. Innan du fortsätter till punkt 3 ska bygeln avlägsnas. 3. Vrid justerskruven på torrkörningsskyddet tills ljusdioden tänds. Vrid då inställningsskruven tillbaka och sedan försiktigt framåt, så att ljusdioden nätt och jämnt tänds. 4. Kontrollera med en voltmätare att det är 5V DC mellan svart och brun klämma vid torrkörningsskyddet (dry run protection). OBS! Blockera aldrig vattenströmningen under bad. Om överhettningsskyddet slår ifrån upprepade gånger kalla på service. Återinkoppling av överhettningsskyddet Säkringen till överhettningsskyddet återaktiveras genom att resetknappen trycks in. Detta är inte möjligt om temperaturen överstiger 27ºC. Hatten skruvas av och knappentrycks in. Box placerad på karetsframsida Värmeelement 23
