1 Arkeologisk utredning inom Äspered 3:2 Arkeologisk utredning Äspered 3:2 Vänersborgs socken och kommun Elinor Gustavsson Västarvet kulturmiljö/lödöse museum Rapport 2017 :25 Västarvet Kulturmiljö

2

3 Arkeologisk utredning inom Äspered 3 :2 Arkeologisk utredning Äspered 3 :2 Vänersborgs socken och kommun Västarvet kulturmiljö/lödöse museum Rapport 2017 :25 Västarvet Kulturmiljö

4 Författare Elinor Gustavsson Grafisk form, layout och teknisk redigering Gabriella Kalmar Omslagsbild Foto taget av Mats Hellgren. Fotot visar uppgrävda schakt inom del av undersökningsområdet Tryck Regiontryckeriet, Trollhättan 2017 Västarvet Kulturmiljö/Lödöse museum Museigatan Lödöse tel lodosemuseum@vgregion.se,

5 Innehåll Sammanfattning...6 Bakgrund, landskapsbild och fornlämningsmiljö...6 Syfte, metod och genomförande...6 Resultat...9 Boplatsanläggningar och gravar...12 Slutsats och åtgärdsförslag...12 Litteratur...16 Otryckta källor...16 Tekniska och administrativa uppgifter...17 Bilagor...18

6 4 Västarvet kulturmiljö/lödöse museum Rapport 2017 :25 Figur 1. Västra Götalands län med platsen för utredningen markerad i Vänersborgs kommun.

7 Figur 2. Vänersborgs kommun med utredningsområdet markerat. Arkeologisk utredning inom Äspered 3 :2 5

8 6 Västarvet kulturmiljö/lödöse museum Rapport 2017 :25 Sammanfattning Vänersborgs kommun planerar att låta ny industriverksamhet etablera sig inom fastigheten Äspered 3 :2, i anslutning till Trestad Center. Med anledning av detta har Västarvet kulturmiljö/lödöse museum genomfört en arkeologisk utredning i enlighet med Länsstyrelsen i Västra Götalands läns beslut, diarienummer Utredningen resulterade i upptäckten av fyra nya fornlämningar och en övrig kulturhistorisk lämning ( ÖKL ): RAÄ Vänersborg 213 röjningsröse RAÄ Vänersborg 214 boplats RAÄ Vänersborg 215 stensättning RAÄ Vänersborg 216 gropavall ( ÖKL ) RAÄ Vänersborg 217 stensättning Bakgrund, landskapsbild och fornlämningsmiljö Inför planerad nyetablering av industrimark i anslutning till Trestad Center utanför Vänersborg, har Västarvet kulturmiljö/lödöse museum genomfört en arkeologisk utredning. Utifrån topografi och fornlämningsbild i områdets direkta närhet, beslutade Länsstyrelsen i Västra Götalands län att en undersökning krävdes för att ta reda på huruvida det fanns okända fornlämningar inom gränserna för det planerade arbetsföretaget. Fältarbetet genomfördes under två dagar i maj Arkeologisk personal på plats var Mats Hellgren, Johanna Lega och Simon Karlsson. Samtliga anställda vid Västarvet kulturmiljö. Utredningsområdet hyser såväl åkermark som skogsmark och ruderatmark och begränsas av E45 i väst och järnvägen i öst. Dessa två korsar varandra i områdets södra spets. Strax väster om utredningsområdet, på andra sidan E45, finns platserna för fyra undersökta och borttagna fornlämningar ( RAÄ Vänersborg ) i form av gravar, röjningsrösen och boplatslämningar ( figur 4 ). Ungefär 100 meter norr om dessa är en fyndplats för två skafthålsyxor ( RAÄ Vänersborg 127 :1 ). 200 meter österut, från undersökningsområdet räknat, ligger RAÄ Vänersborg 93 :1, gårds-/bytomt och 250 meter söderut är ett område med fossil åkermark ( RAÄ Vänersborg 89 :1 ). Syfte, metod och genomförande Utredningen syftade till att fastställa om det fanns några okända fornlämningar inom det område som ska exploateras. När utredningen var klar skulle samtliga lämningar inom områdets gränser vara kända och bedömda gällande fornlämningsstatus.

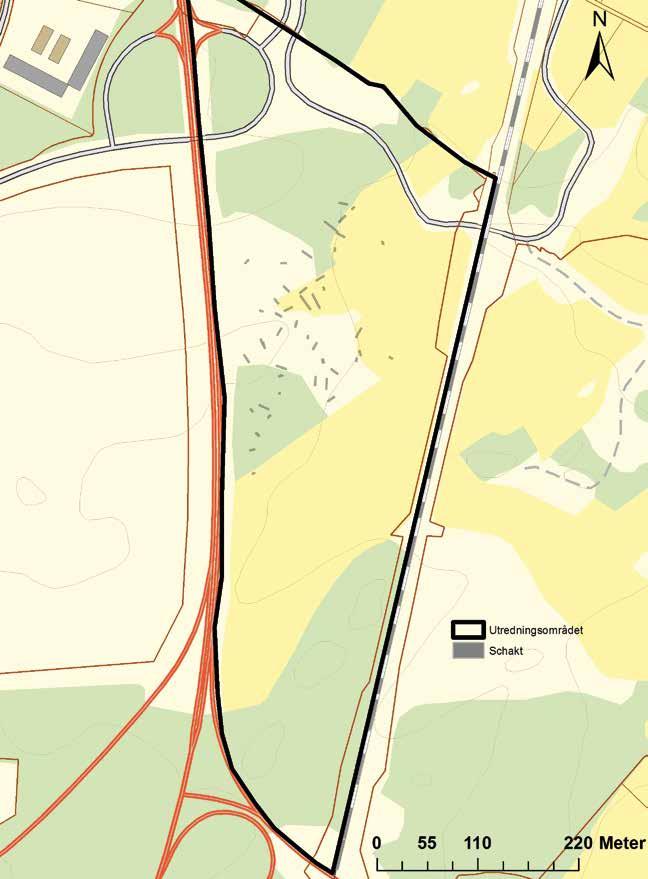

9 Figur 3. Karta över utredningsområdet med de 45 maskingrävda sökschakten. Arkeologisk utredning inom Äspered 3 :2 7

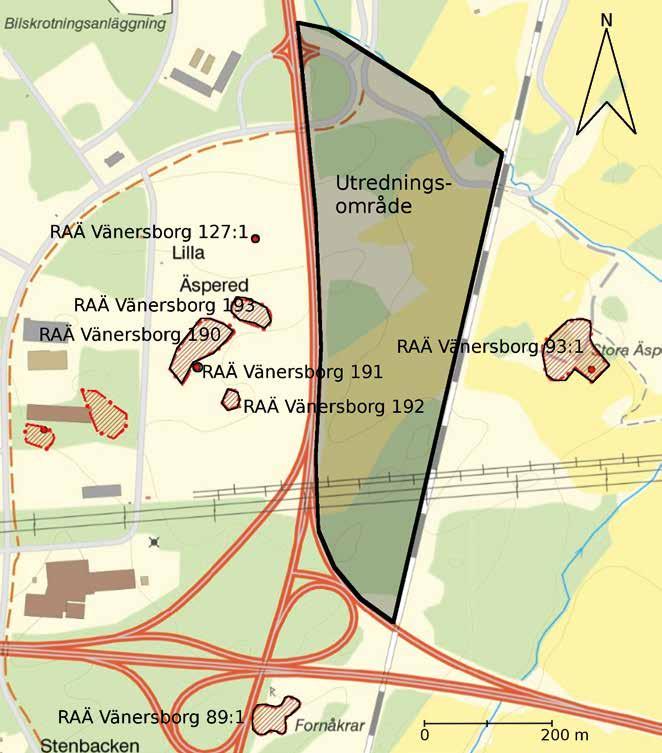

10 8 Västarvet kulturmiljö/lödöse museum Rapport 2017 :25 Figur 4. Kulturmiljön som den ter sig i utredningsområdets direkta närhet. Arbetet inleddes med studier av historiskt kartmaterial med koppling till det aktuella området ( figur 6_2 ). Fältarbetet gick till så att man valde ut de områden som var mest topografiskt fördelaktiga ut fornlämningsperspektiv, för att sedan gräva sökschakt i dessa området med hjälp av en grävmaskin med planeringsskopa. De anläggningar av förhistorisk karaktär som påträffades doku-

11 Arkeologisk utredning inom Äspered 3 :2 9 Figur 5. Schaktningsarbete pågår inom utredningsområdet. Foto Mats Hellgren. menterades genom inmätning med GPS och beskrivning i plan. Beskrivningen gjordes i mjukvaran Arkeo på ritplattor lämpliga för ändamålet. Även samtliga schakt mättes in med GPS. Alla mätningar har sedan bearbetats i ArcMap för framställande av kartmaterial. Fältarbetet dokumenterades löpande med digitalkamera ( figur 5 ). Resultat I samband med utredningens fältarbetsdel, grävdes 45 sökschakt med hjälp av grävmaskin ( figur 3 ). Sammanlagt hade schakten en yta om drygt 460 kvadratmeter. Med tanke på att utredningsområdet var ungefär 17 hektar ( eller kvadratmeter ) stort kan 460 kvadratmeter verka ganska lite. Närmare bestämt två promille av den totala ytan. Faktum är att de stora öppna åkerytorna söder och öster om området där schakten grävdes, var låglänta lerjordar ( gula fälten, figur 3 ). De två schakt som grävdes ute på den öppna åkermarken, placerades på förhöjningar där jordarten var sandigare. Dock fanns inga spår av fornlämningar där. Skogsmarken längst i söder och i norr var kuperad och till stor del bergig, därför lämpade den sig inte för grävning av sökschakt. Däremot gjordes en okulär besiktning/inventering av ytorna. I söder påträffades en äldre hägnad, en så kallad gropavall ( RAÄ Väners borg 216 ), som består av en jordvall invid ett parallellt dike. Sidan med diket brukar vetta åt det håll som varit utmark. Här gick djuren, och diket försvårade för dem att ta sig över jordvallen och in på odlingarna. I det här fallet var gropavallen 35 meter lång ( nordväst-sydost ) och»avklippt«av järnvägen i öst. Det är möjligt att den går att återfinna på andra sidan järnvägskorridoren.

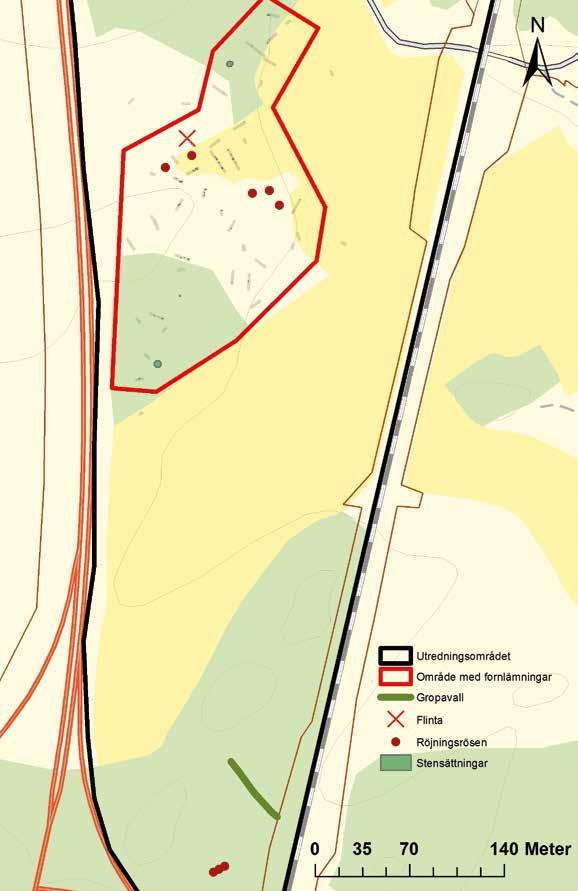

12 10 Västarvet kulturmiljö/lödöse museum Rapport 2017 :25 Figur 6_1 Karta över utredningsområdet med gropavall, röjningsrösen och stensättningar markerade.

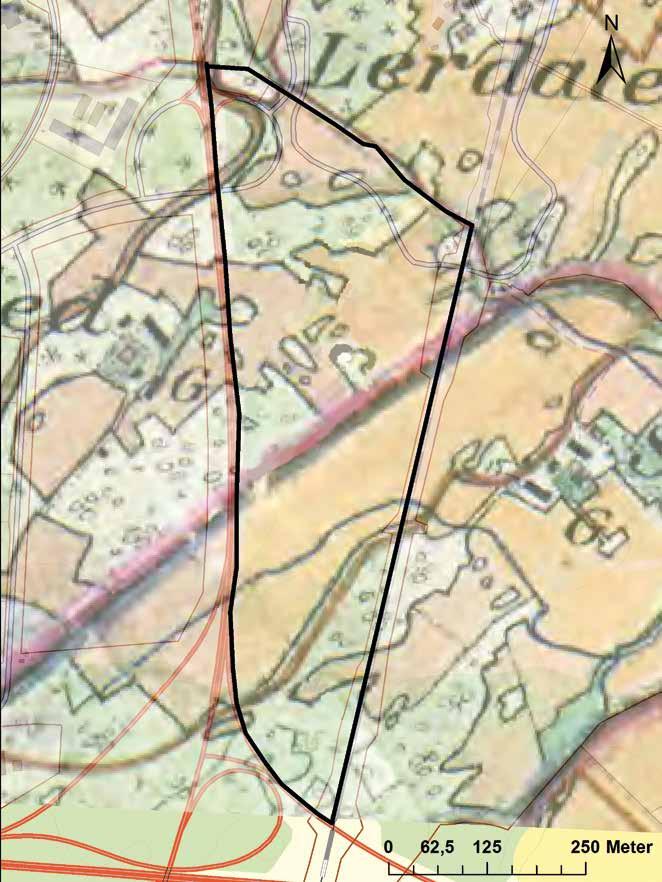

13 6_2. Den moderna fastighetskartan med ett överlägg av häradsekonomiska kartan från 1890-talet. Arkeologisk utredning inom Äspered 3 :2 11

14 12 Västarvet kulturmiljö/lödöse museum Rapport 2017 :25 Ungefär 50 meter sydost om gropavallens sydligaste ände, återfanns tre röjningsrösen ( RAÄ Vänersborg 216 ) ( figur 6_1 ). Den häradsekonomiska kartan ( ) för det aktuella området ger egentligen inte så mycket ny information. Om utredningsområdet placeras ut på häradsekonomen ser man att markslagen varit ungefär de samma sedan slutet av 1800-talet ( figur 6_2 ). I området med schakten ( den röda polygonen i figur 6_1 ), där det nu är glest skogbevuxen hagmark, var det för år sedan något större andel åkermark. Inte heller gropavallen i söder finns tydligt markerad på den häradsekonomiska kartan. Något som skulle kunna tala för att den är äldre än vad kartan är. Ett svagt grått streck som fortsätter i gropavallens riktning åt sydost, ut ur utredningsområdet, kan eventuellt tolkas som en fortsättning på densamma. Boplatsanläggningar och gravar I tjugoen av de fyrtiofem sökschakten påträffades olika anläggningar av förhistorisk karaktär. I bilaga 2 och 3 finns schaktbeskrivningar samt översiktskartor som visar de rumsliga förhållandena mellan schakt och anläggningar. Ytan med anläggningar var kvadratmeter ( cirka meter ) stor och bredde ut sig i nord-sydlig riktning, med den sydliga änden strax norr om mitten av utredningsområdet ( figur 7 ). Sammanlagt var anläggningarna 68 stycken. Tolkningar i plan av samtliga anläggningar gjordes, se bilaga 1 för fullständiga beskrivningar. Anläggningarna var av boplatstyp, såsom stolphål, mörkfärgningar, gropar och härdar. Boplatsen har fått fornlämningsnummer RAÄ Vänersborg 214. Fynd av flinta, keramik och bränd lera gjordes i tre separata anläggningar, men tillvaratogs inte inom ramarna för utredningen. Stor koncentration av bränd lera i ett av schakten indikerade resterna av en ugn. I området med schakt och anläggningar, som till största del låg i glest skogbevuxen hagmark på en förhöjning direkt öster om E45, påträffades ytterligare fem röjningsrösen ( utöver de tre som låg i utredningsområdets södra del ). I norra delen och längst i söder låg även två gravar i form av stensättningar, med ungefär 220 meters mellanrum ( figur 6_1, 7 och 8 ). Stensättningarna har fått fornlämningsnummer RAÄ Vänersborg 215 och 217. Slutsats och åtgärdsförslag Den arkeologiska utredningen resulterade i upptäckten av en förhistorisk boplats ( RAÄ Vänersborg 214 ). Totalt hittades 68 anläggningar i form av stolphål, gropar, härdar, mörkfärgningar och en ugn. I området med schakt och anläggningar påträffades även fem röjningsrösen och två stensättningar (RAÄ Vänersborg 213 och 217. Röjningsrösena är registrerade inom boplatsen och har samma

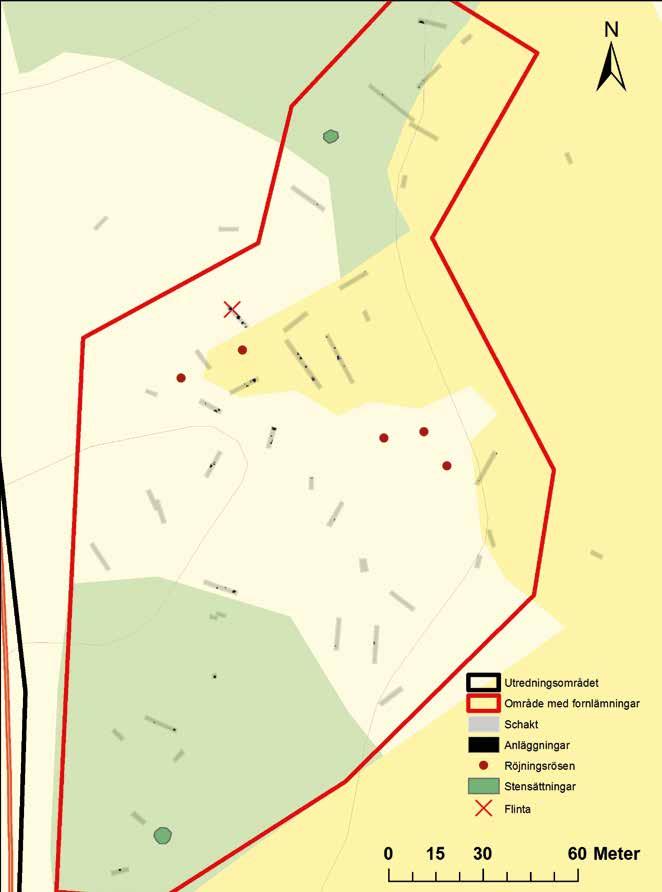

15 Arkeologisk utredning inom Äspered 3 :2 13 Figur 7. Karta över ytan med sökschakt och anläggningar. Detta område kommer bli aktuellt för arkeologisk förundersökning inför eventuell framtida exploatering.

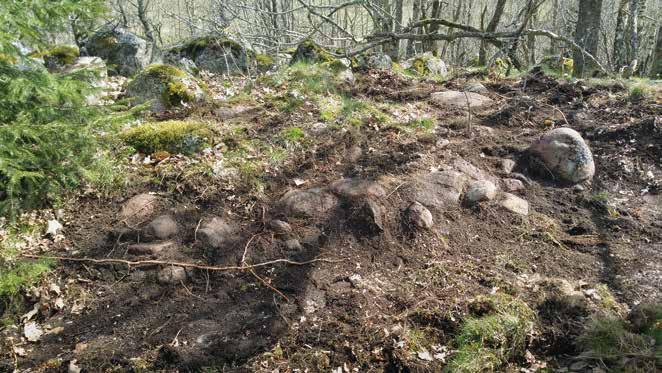

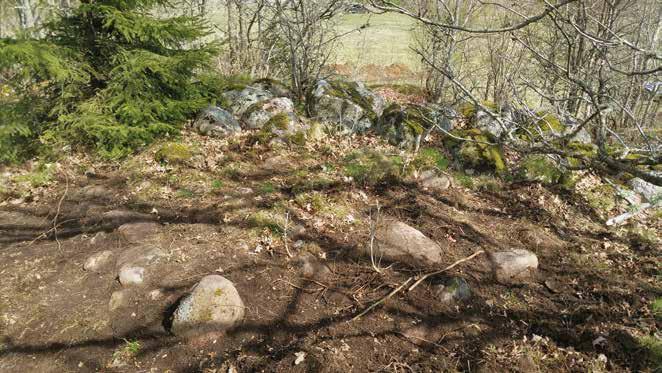

16 14 Västarvet kulturmiljö/lödöse museum Rapport 2017 :25 Figur 8. Foton av den norra graven från väster och sydväst. Foton Johanna Lega.

17 fornlämningsnummer som den ; RAÄ Vänersborg 214 ). Längst i söder hittades tre röjningsrösen och en gropavall ( RAÄ Vänersborg 213 och 216 ). Vallen och de tre röjningsrösena härrör av allt att döma från sen historisk tid och klassas som övrig kulturhistorisk lämning ( ÖKL ). För att förstå området med de nya fornlämningarna bör man rikta blicken västerut, mot RAÄ Vänersborg , på andra sidan E45. Ytan där nämnda fornlämningar låg, undersöktes av Västarvet kulturmiljö/lödöse museum våren 2014 och var av likartad karaktär som de som nu påträffats inom Äspered 3 :2 ( otryckt manus, rapport ej färdigställd ). En stensättning, daterad till förromersk järnålder ( 200 BC ) låg bland boplatslämningar som också daterades till samma period. Inom RAÄ Vänersborg 193 låg även brandgropsgravar»insprängda«bland boplatslämningarna ( daterade till förromersk järnålder ). Brandgroparna var flera hundra år yngre än boplatsen ( daterad till övergången äldre/yngre järnålder ). På en plats inom undersökningsytorna fanns det även spår efter järnframställning. Ett rimligt antagande är att boplatslämningarna och gravarna på vardera sidorna om vägen i själva verket hör ihop och ska ses som en och samma enhet när tolkningar av förhistorien i området görs. Västarvet kulturmiljö/lödöse museum anser att en arkeologisk förundersökning av de nya boplatsanläggningarna, gravarna och röjningsrösena måste göras innan den planerade exploateringen av det aktuella området kan påbörjas. Arkeologisk utredning inom Äspered 3 :2 15

18 16 Västarvet kulturmiljö/lödöse museum Rapport 2017 :25 Litteratur Otryckta källor FMIS, Riksantikvarieämbetets digitala fornminnesinformationssystem Lantmäteriets digitala fastighetskarta Häradsekonomiska kartan ( )

19 Arkeologisk utredning inom Äspered 3 :2 17 Tekniska och administrativa uppgifter Lst dnr : Västarvet dnr : VA Västarvet pnr : Län : Västra Götalands län Kommun : Vänersborg Socken : Vänersborg Fastighet : Äspered 3 :2 Ek. karta : 8B4i Läge : E : N : Koordinatsystem : Sweref 99 TM Uppdragsgivare : Ansvarig institution : Projektledare : Fältpersonal : Fältarbetstid : Undersökt yta : Arkiv : Fynd : Vänersborgs kommun Västarvet kulturmiljö/lödöse museum Mats Hellgren Mats Hellgren, Johanna Lega och Simon Karlsson 43h, fördelat på tre personer och två dagar Schaktad yta : 463 kvadratmeter Dokumentationsmaterial förvaras på Lödöse museum. Akten arkiveras på Regionarkivet, Vänersborg. Inga fynd tillvaratas i samband med arkeologisk utredning

20 18 Västarvet kulturmiljö/lödöse museum Rapport 2017 :25 Bilagor Bilaga 1. Anläggningstabell Bilaga 2. Schakttabell Bilaga 3. Kartor över schakt och anläggningar

21 Bilaga 1. Anläggningstabell Id Typ Beskrivning Längd Bredd Form Fynd Kommentar Skapad A1000 Stolphål Mörk gråbrun sand med kolstänk 0,21 0,21 Rund :49:36 A1018 Härdrest Svartgrå sotig sand 0,90 0,32 Går in i schaktkant :59:53 A1026 Grop Brunare sand med inslag av bränd lera 0,76 0,62 Går in under schaktkant :02:57 A1035 Grop Gråbrun sand med enstaka kolstänk 0,65 0,63 Rund :05:18 A1045 Stolphål Mörk gråbrun sotig sand 0,28 0,22 Oval :06:45 A1052 Stolphål Mörk gråbrun sand 0,3 0,3 Rund :08:00 A1061 Härdrest Sotig sand med inslag av skörbränd sten 0,95 0,65 Oregelbunden :09:58 A1074 Stolphål Mörk gråbrun sand, stenskoning 0,40 0, :12:54 A1087 Stolphål Ljus gråbrun sand 0,38 0,37 Rund :21:34 A1095 Stolphål Mörk gråbrun sand 0,42 0,40 Rund :22:59 A1103 Grop Mörk svartbrun sand 1,40 0,50 Oval Går in under schaktkant :24:18 A1115 Stolphål Gråbrun sand 0,46 0,37 Oval :28:43 A1121 Stolphål Svartbrun sand 0,22 0, :30:11 A1126 Stolphål Gråbrun sand 0,29 0,26 Rund :31:15 A1140 Härd Sotig sand, kolstänk, skörbrända stenar 0,1-0,2 m stora 1,02 0,98 Rund Flinta :14:46 A1151 Härd Sotig sand med kolbitar och skörbrända stenar 0,15-0,25 m stora 1,3 1,28 Rund :22:55 A1160 Grop Gråbrun sand med inslag av sot 1,02 0,72 Oval Bränd lera :29:50 A1168 Stolphål Gråbrun sand 0,28 0,28 Rund :31:10 A1173 Härd Sotig gråbrun sand med kolbitar och skörbrända stenar 0,5 0,2 Anläggningen fortsätter in under schaktvägg mor söder :32:02 A1191 Härd Sotig sand med inslag av skörbränd sten 0,70 0,64 Går in under schaktkant :44:58 A1197 Grop Mörk gråbrun sand 0,76 0,70 Går in under schaktkant :47:16 A1203 A1208 Mörkfärgning Röjningsröse 0,5 0,3 Övertorvad 3,5 3,5 Rund :46:50

22 Id Typ Beskrivning Längd Bredd Form Fynd Kommentar Skapad A1209 Röjningsröse Övertorvad 2,5 2,5 Rund 0,4 m hög, Något skadad mot söder :47:29 A1214 Grop Mörk gråbrun sand 1,40 0,74 Avlång Går in under schaktvägg på båda sidor :51:22 A1223 Stolphål Gråbrun sand 0,22 0,19 Rund :55:42 A1227 Stolphål Gråbrun sand 0,22 0,18 Rund :58:19 A1232 Stolphål Gråbrun sand 0,35 0,26 Rund :59:13 A1237 Mörkfärgning 0,4 0,4 Anläggningen fortsätter in under schaktvägg mot sydost A1242 Stolphål Mörk gråbrun sand 0,31 0,23 Rund :00:45 A1251 Mörkfärgning 0,7 0,7 Anläggningen fortsätter in under schaktvägg mot öster A1257 Grop Mörk gråbrun sand 0,78 0,50 Går in under schaktkant :04:08 A1262 Stolphål Ljus gråbrun sand 0,55 0,39 Oval :05:48 A1268 Härd Svart sotig sand, rikligt med skörbränd sten 1,40 0,74 Påträffad i änden av ett schakt, går in under schaktkant på tre sidor :06:49 A1278 Grop Gråbrun lätt sotig sand 0,86 0,5 Anläggningen fortsätter in under schaktvägg mot nordväst :08:30 A1284 Stolphål Gråbrun sand 0,36 0,36 Rund :11:04 A1289 Stolphål Något sotig gråbrun sand 0,34 0,34 Rund :12:06 A1293 Stolphål Gråbrun sand 0,3 0,3 Rund :12:45 A1310 Stolphål Gråbrun sand, stenskoning 0,50 0,28 Går in under schaktvägg :15:11 A1317 Stolphål Gråbrun sand 0,45 0, :19:01 A1325 Härd Sotig sand med inslag av skörbränd sten 1,22 0,86 Oval :20:12 A1349 Bränd lera Koncentration av bränd lera 1 1 Ej rensad, metalldetektor ger utslag :43:30

23 Id Typ Beskrivning Längd Bredd Form Fynd Kommentar Skapad A1359 Stolphål Gråbrun sand 0,28 0,28 Rund :34:27 A1383 Härd Sotig gråbrun sand med skörbrända stenar 0,82 0,78 Rund Delvis anlagd mot berg :50:48 A1394 Stensättning Övertorvad, 0,2-0,3 Meter stora stenar 3 3 Rund Anlagd på mindre berghäll. 0,3 m hög. Skadat mittparti :46:59 A1419 Stolphål Gråbrun sand 0,32 0,28 Rund :41:11 A1424 Mörkfärgning Ljusgrå sand med några kolstänk 0,7 0,32 Anläggningen fortsätter in under schaktvägg mot väster :43:08 A1438 A1439 A1440 Röjningsröse Röjningsröse Röjningsröse Övertorvad mot block 3 3 Rund 0,3 m hög :00:07 Övertorvad mot block 3 3 Rund 0,3 m hög :01:49 Övertorvad 3 3 Rund :03:06 A1445 Mörkfärgning Gråbrun sand 0,38 0,22 Anläggningen fortsätter in under schaktvägg mot öster :08:28 A1450 Härd Sotig gråbrun sand med inslag av kol och skörbrända stenar 0,6 0,24 Anläggningen fortsätter in under schaktvägg mot norr :11:26 A1467 Stolphål Gråbrun sand med kolstänk 0,22 0,22 Rund :24:08 A1477 Gropavall Upp till två meter bred jordvall och 0,3 m djupt dike väster om vallen 55 1,5 Avslutas mot järnväg :09:53 A1483 Röjningsröse Övertorvad, blandad stenstorlek 4 3,5 Anlagd på mindre häll. Bredvid finnen brukningsväg. Röjd yta direkt söderut :18:22 A1484 Röjningsröse Övertorvad 3 3 Kraftigt övertorvad. Något skadad av brukningsväg :23:28 A1489 Stolphål Gråbrun sand med inslag av kol 0,26 0,26 Rund :39:04

24 Id Typ Beskrivning Längd Bredd Form Fynd Kommentar Skapad A1506 Stolphål Gråbrun sand med inslag av kol 0,34 0,34 Rund :56:21 A1515 Stolphål Gråbrun sand med inslag av kol 0,32 0,32 Rund Keramik Keramiken tillvaratogs ej :03:39 A1529 Stensättning Övertorvad packning med sten 0,2-0,5 m stora 3,5 3,5 Den centrala delen delvis täckt med sent påförda stenblock :43:03 A1541 Stolphål Gråbrun sotig sand med kolstänk 0,5 0,48 Rund :02:39 A1546 Stolphål Gråbrun sand 0,28 0,28 Rund :01:45 A1559 Grop Gråbrun sand med inslag av kolstänk och bränd lera 1,56 0,78 Anläggningen fortsätter in under schaktvägg mot väster :59:24 A1576 Mörkfärgning 0,8 0,7 A1600 Röjningsröse Övertorvad 3 3 Rund

25 Bilaga 2. Schakttabell Schakt Storlek - l, br, dj (m) Beskrivning Anläggningar S , 1,40, 0,26 Botten: sand A1000 S1010 9, 1,40, 0,26 Botten: sand S , 1,40, 0,26 Botten: sand A1018, A1026, A1035, A1045, A1052, A1061, A1074 S , 1,40, 0,26 Botten: sand A1087, A1095, A1103, A1115, A1121, A1126 S1132 3, 1,30, 0,28 Botten: sand S1136 9, 1,20, 0,28 Botten: sand A1140, A1151, A1160, A1168, A1173 S1179 7, 1,20, 0,28 Botten: sand S1183 4, 1,20, 0,28 Botten: sand S1187 8, 1,40, 0,28 Botten: sand A1191, A1197, A1203 S , 1,30, 0,28 Botten: sand A1214, A1237, A1242, A1223, A1227, A1232 S1247 7, 1,30, 0,26 Botten: sand A1251, A1257, A1262, A1268 S1274 9, 1,30, 0,28 Botten: sand A1278, A1284, A1289, A1293 S , 1,30, 0,26 Botten: sand S , 2,40, 0,26 Botten: sand S , 1,30, 0,28 Botten: sand A1310, A1317, A1325 S1341 3, 1,20, 0,26 Botten: sand S1345 2, 1,20, 0,26 Botten: sand S1349 2, 1,30, 0,26 Botten: sand A1576 S , 1,20, 0,28 Botten: sand A1349, A1359 S1370 4, 1,50, 0,28 Botten: sand S1374 4, 1,50, 0,28 Botten: sand S1378 5, 1,60, 0,28 Botten: sand S1390 6, 1,40, 0,28 Botten: sand A1383 S1403 3, 1,30, 0,26 Botten: sand S1407 9, 1,40, 0,26 Botten: sand S , 1,30, 0,26 Botten: sand A1424 S , 1,30, 0,26 Botten: sand A1419 S1430 9, 1,30, 0,28 Botten: sand S1434 4, 2,30, 0,26 Botten: sand S1441 9, 1,30, 0,26 Botten: sand A1445 S1455 4, 1,30, 0,26 Botten: sand A1450 S1459 4, 1,30, 0,28 Botten: sand S1463 6, 1,30, 0,28 Botten: sand S , 1,30, 0,26 Botten: sand A1467, a1515 S1485 4, 1,30, 0,26 Botten: lera S , 1,30, 0,28 Botten: sand A1489 S1498 6, 1,10, 0,28 Botten: sand

26 Schakt Storlek - l, br, dj (m) Beskrivning Anläggningar S1502 5, 1,10, 0,28 Botten: sand S , 1,20, 0,28 Botten: sand A1506 S , 1,30, 0,26 Botten: sand S1525 4, 1,30, 0,26 Botten: sand S , 1,30, 0,26 Botten: sand A1541, a1546 S1566 9, 1,30, 0,28 Botten: sand A1559 S1570 4, 1,30, 0,28 Botten: sand S1574 4, 1,30, 0,28 Botten: lera

27 Bilaga 3. Kartor över schakt och anläggningar
