1 RAÄ Karlsborg 1:1, Karlsborgs kn Antikvarisk kontroll Antikvarisk kontroll förbi RAÄ Karlsborg 1:1 Karlsborgs socken, Karlsborgs kommun, Västergötland Maria Norrman Västergötlands museum Rapport 2018:6

2

3 RAÄ Karlsborg 1:1, Karlsborgs kn Antikvarisk kontroll Antikvarisk kontroll förbi RAÄ Karlsborg 1:1, Karlsborgs socken, Karlsborgs kommun, Västergötland Maria Norrman

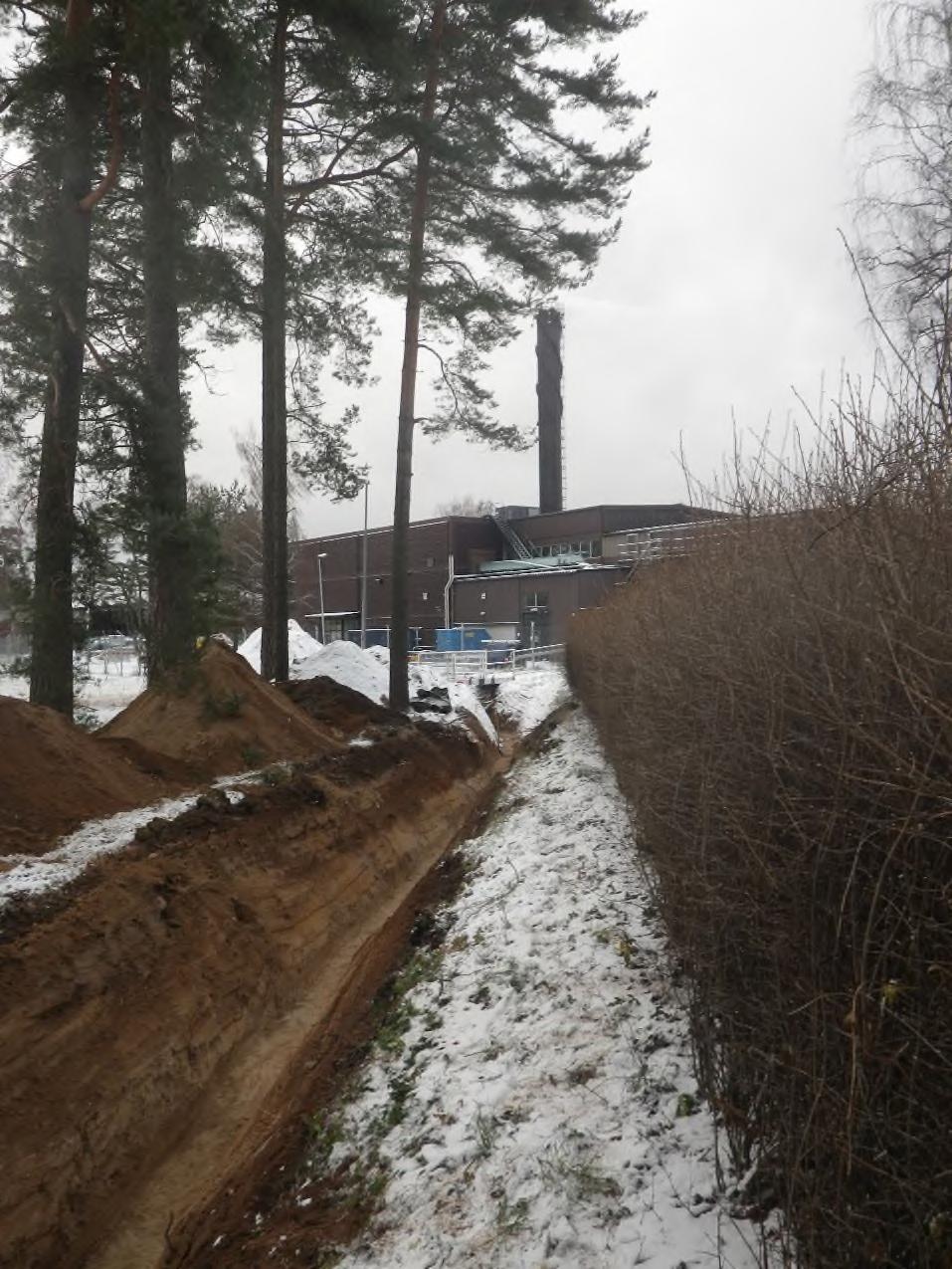

4 Författare/rapportansvarig: Maria Norrman Omslagsbild: Schaktet förbi RAÄ Karlsborg 1:1, foto mot nordöst. Foto Maria Norrman Västergötlands museum Box Skara Tel

5 Innehåll: Sammanfattning... 1 Inledning och bakgrund... 2 Syfte och målsättning... 2 Arbets- och metodbeskrivning... 3 Topografi och fornlämningsmiljö... 4 Resultat... 4 Schakt... 4 Påträffade gravar... 5 Resultat mot undersökningsplanen... 9 Antikvarisk bedömning och förslag till fortsatta åtgärder... 9 Referenser... 9 Bilagor Tekniska och administrativa uppgifter... 11

6

7 SAMMANFATTNING Med anledning av att Statens fastighetsverk avser att gräva för en ny vattenledning inom fastigheten Vanäs 1:9, Karlsborgs socken i Karlsborgs kommun har Västergötlands museum på deras uppdrag utfört en arkeologisk kontroll. Arbetet berör fornlämningsområdet till RAÄ Karlsborg 1:1 som utgörs av en begravningsplats. Inom ledningssträckningen iakttogs 4 gravar belägna utanför och NV om begränsning i FMIS. Tre av dessa tangerades och kunde undvikas genom att förändra ledningssträckningen marginellt. För en av gravarna beslöts under pågående arbete, att gräva bort denna till ca en tredjedels bredd. Detta istället för att vinkla ledningen och därmed eventuellt kunna påträffa ytterligare gravar. Fornlämningens begränsning i nordväst avviker mot den som redovisas i FMIS. 4 gravar påträffades i området för ledningsdragningen, dvs utanför fornlämningens beränsning. Fornlämningens avgränsning åt detta håll är således inte fastställd. Förnyade markingrepp i området intill och nordväst om RAÄ Karlsborg 1:1 bör vara tillståndspliktigt och lämplig arkeologisk insats bör äga rum i samband med dessa. 1

8 INLEDNING OCH BAKGRUND Med anledning av att Statens fastighetsverk avser att gräva för en ny vattenledning inom fastigheten Vanäs 1:9, Karlsborgs socken i Karlsborgs kommun har Västergötlands museum på deras uppdrag utfört en arkeologisk kontroll. Arbetet berör fornlämningsområdet till RAÄ Karlsborg 1:1 som utgörs av en begravningsplats. Den arkeologiska kontrollen har ägt rum den 12 december 2017 i enlighet med Länsstyrelsens beslut med dnr och den undersökningsplan (VGM dnr ) som upprättats i enlighet med Länsstyrelsens förfrågningsunderlag. För kostnaden har Statens fastighetsverk svarat. Fältarbetet har utförts av Maria Norrman som även svarat för föreliggande rapport. Figur 1. Utdrag ur WebbGIS, Länsstyrelsens informationskarta motsvarande del av ekonomisk karta 64E 8HN Karlsborg. Området för arkeologisk kontroll är markerat. Syfte och målsättning Syftet med den arkeologiska kontrollen har varit att förhindra att fornlämningen skadas, genom att övervaka arbetsföretaget inom fornlämningsområdet och att vid behov styra arbetsföretaget så att fornlämningen inte påverkas. 2

9 Villkor om arkeologisk kontroll kan ses som ett bevarandevillkor, eftersom syftet med kontrollen är att se till att arbetsföretaget inte påverkar fornlämningen och att arbetet upphör om fornlämningar påträffas som inte omfattas av ett tillstånd till ingrepp. Den som utför den arkeologiska kontrollen har befogenhet att under arbetets gång ge direktiv om lokalisering så att skador undviks samt vid behov stoppa arbetet. Arbets- och metodbeskrivning Västergötlands museum har löpande övervakat schaktningsarbetena inom berört område och ner till erforderligt djup. Dokumentation har skett genom inmätning av schakt i plan med GPNS, beskrivning samt fotografering. Inga fynd har påträffats som krävt omhändertagande. Dokumentationsmaterial kommer att förvaras på Västergötlands museum. Figur 2. Området för arkeologisk kontroll markerat. I kartans ovankant syns begränsningen för fästningen markerad med röd linje. Utdrag ur FMIS samt digitala fastighetskartan, GSD. 3

10 Topografi och fornlämningsmiljö Karlsborgs fästning började anläggas år 1819 och blev klar först 90 år senare, år Den utgörs av byggnadsminne och är upptagen i fornminnesregistret som RAÄ Karlsborg 9:1. Ca 350 meter sydsydväst om fästningsområdet ligger RAÄ Karlsborg 1:1 som utgörs av en begravningsplats, ödekyrkogård. Beskriven i fornminnesregistret som Ödekyrkogård, 37x36 m. (60-260) omgiven av vall 2-3 m br. och 0,3m h. Utanför de NÖ, SÖ samt SV sidorna är ytterligare en vall 2-3m br. och 0,3 m h. Ingång från den SV sidan. I kyrkogårdens NÖ del står ett träkors ca 3 m h. och 6 cm tj. I kyrkogårdens S hörn finns 2 gravstenar. Enligt uppgifter på skylt invid begravningsplatsen har denna använts från 1830 till På skylten går att läsa GARNISONSFÖRSAMLINGENS KYRKOGÅRD, Invigd 28 maj 1830 i bruk tom 16 maj På kyrkogården finns 306 gravar. Här jordfästes personal ur Pionjär-, Kronoarbetsoch Artellerikårerna men också civila från fästningen och Rödesund. De flesta föll offer för det slitsamma arbetet på fästningen, epidemier och följdsjukdomar. 24 av de 45 avlidna barnen dog före ett års ålder. Skylten är uppsatt av Rödesunds och Wanås Hembygdsförening. RESULTAT Schakt Inom berört område, direkt utanför den markerade begravningsplatsen, har ett ledningsschakt för vattenledning grävts. Detta har haft en dagöppning på ca 2,5 meter och en botten på 1,5-1,6 meters djup. Överst påträffades matjord till en tjocklek av 0,25-0,3 meter. Därunder fanns naturligt avsatta sandlager i olika fraktioner, finare mot botten. Sandlager något grövre fraktion, ca 0,5-0,6 m tjockt. Under detta ett ca 0,6-0,7 m tjockt sand- eller siltlager. Ca 5 m V om V hörnet av begravningsplatsen påträffades omrörda lager ner i botten, tegelbitar ner på 1,5 m djup. I schaktets södra hälft, i längdriktningen, iakttogs i den norra delen en avvikande fyllning ner till ca 0,4 m djup som utgjordes av något lerblandad humös sand med enstaka 0,05-0,15 m st stenar samt relativt rikligt med fina rötter. Denna gick att följa i schaktet fram till hörnet av begravningsplatsen. Detta har tolkats som möjlig äldre planteringsgrop/ränna som kan ha utgjort 4

11 en tidigare begränsning av begravningsplatsen och var inte tydlig i schaktets norra hälft. Ner till en nivå om ca 0,8-1,0 m djup under dagens markyta, släntades schaktet från ca 2,5 meters bredd till 0,7-0,9 meters bredd för att till resterande del, ner till ca 1,5-1,6 meters djup, grävas med smalskopa. Gravar (toppmått) påträffades på en nivå om ca 0,8-1,0 meter under dagens markyta gravar. Den del av schaktet som kan anses vara kontrollerad avseende förekomst av gravar är alltså endast ca 0,7-0,9 m bred. Se skiss nedan. Påträffade gravar Inom ledningssträckningen iakttogs 4 gravar. Tre av dessa tangerades och kunde undvikas genom att förändra ledningssträckningen marginellt. För en av gravarna beslöts under pågående arbete, att gräva bort denna till ca en tredjedels bredd. Detta istället för att vinkla ledningen och därmed eventuellt kunna påträffa ytterligare gravar. Då begravningsplatsens utsträckning och begränsning inte överensstämde med den i FMIS redovisade, bedömdes att minsta möjliga intrång var att inte förändra ledningssträckningen i större grad utan att fortsätta i planerad sträckning. För placering se bilaga 2, anläggningsplan. Anläggning A100 Ca 1,75 m l (NÖ-SV) och 0,2 m br (synlig bredd), fortsätter in under schaktkanten i sydöst. Belägen ca 1,0 meter under markytan. Synliga kistsidor 5

12 samt delar av lock av brunsvart, förmultnat trä samt enstaka kistspikar. Skelett beläget med huvudändan i sydväst. Av skelettet iakttogs vänstra överarmsbenet samt armbågsleden. Inga ytterligare skelettdelar påträffades. Hela skelettet kvarligger orört. Figur 3. Grav A100. Till höger i bilden syns överarmsbenet. Två pilar markerar kistkant. Foto mot sydöst. Foto Skanska, Mikael Broo. Anläggning A109 Ca 1,55 m l (NÖ-SV) och 0,1-0,3 m br (synlig bredd), fortsätter in under schaktkanten i nordväst. Belägen ca 0,8 meter under markytan. Synliga kistsidor av brunsvart, förmultnat trä samt enstaka kistspikar. Skelett beläget med huvudändan i sydväst. Av skelettet iakttogs kranium, delar av bäcken samt delar av höger ben. Synliga delar togs bort. Resterande delar av skelettet kvarligger orört. Borttagna skelettdelar har inte tillvaratagits. 6

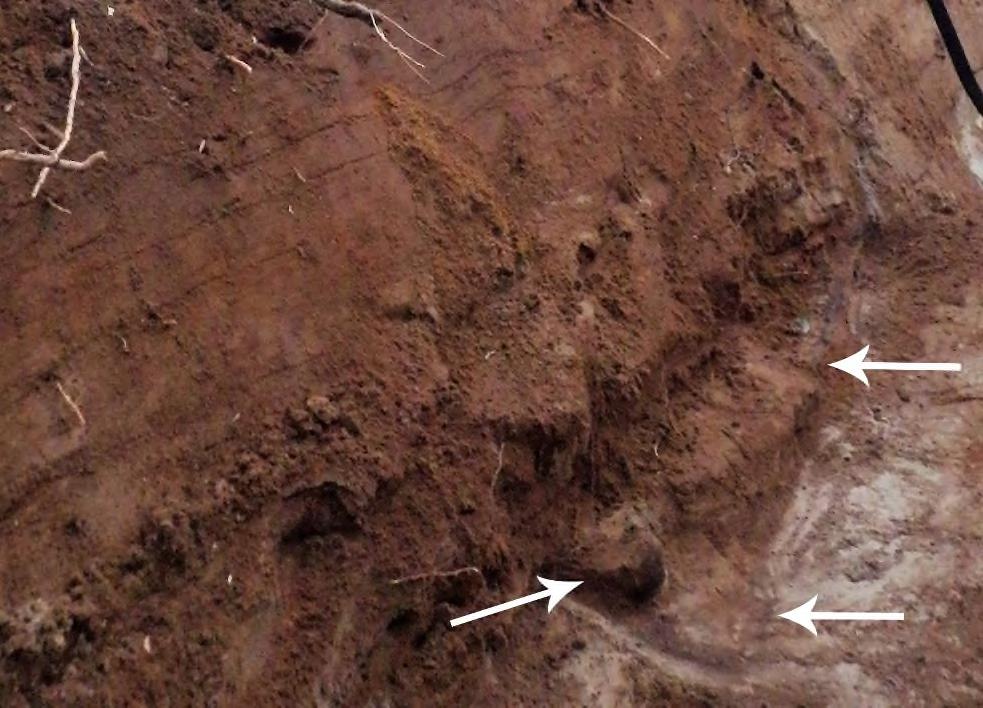

13 Figur 4. Grav A109. Pilen längs till vänster markerar kraniet. Två pilar markerar kistkant. Foto mot nordöst. Foto Skanska, Mikael Broo. Anläggning A123 Ca 1,65 m l (NÖ-SV) och 0,05-0,15 m br (synlig bredd), fortsätter in under schaktkanten i nordväst. Belägen ca 1,0 meter under markytan. Synlig kistplanka syns som brunsvart, förmultnat trä. Av skelettet iakttogs inga delar. Hela graven ligger förmodligen kvar orörd utanför schaktet. 7

14 Figur 5. A123 synlig i schaktkant. Pilar markerar kistan. Foto mot nordöst. Anläggning A129 Ca 1,65 m l (NÖ-SV) och endast synlig som en svart strimma i schaktkanten. Fortsätter in under schaktkanten i sydöst. Belägen ca 1,0 meter under markytan. Synlig kistplanka som brunsvart, förmultnat trä. Av skelettet iakttogs inga delar. Hela graven ligger förmodligen kvar orörd utanför schaktet. Enstaka löst liggande ben, utan koppling till gravar, påträffades. Dessa och de borttagna benen från grav A109 återdeponerades i kanten av schaktet, invid den planterade häcken, strax utanför begravningsplatsens V hörn på ca 0,7 m djup under markytan. Platsen är markerad på schaktplanen, bilaga 1. Ny begränsning för begravningsplatsen Vid kontroll mot terrängskuggningskartan i Fornsök har konstaterats att FMIS-polygonen och kartbilden inte är med varandra överensstämmande. I kartbilden syns de yttre vallarna tydligt. En ny begräsning för begravningsplatsen bör gå fram till de yttre vallarna samt inbegripa de nu påträffade gravarna. Begravningsplatsen får då en storlek om ca 45 x 45 m (NV-SÖ) men har inte avgränsats inom ramen för den antikvariska kontrollen och kan sträcka sig utanför denna. 8

15 RESULTAT MOT UNDERSÖKNINGSPLANEN Schaktningsövervakningen har, metodiskt och tekniskt, följt det genomförande som planerades för i undersökningsplanen. En mindre avvikelse har dock gjorts. Under pågående arbete beslöts att gräva bort en grav till ca en tredjedels bredd. Detta istället för att vinkla ledningen och därmed eventuellt kunna påträffa ytterligare gravar. Då begravningsplatsens utsträckning och begränsning visade sig inte överensstämma med den i FMIS redovisade, bedömdes att minsta möjliga intrång var att inte förändra ledningssträckningen i större grad utan att fortsätta i planerad sträckning. ANTIKVARISK BEDÖMNING OCH FÖRSLAG TILL FORTSATTA ÅTGÄRDER Västergötlands museum bedömer att inga ytterligare antikvariska åtgärder krävs inom de delar där arkeologisk kontroll ägt rum och att fastighetsägaren, utifrån antikvariska aspekter, kan ta berört område i anspråk för ändamålet. Fornlämningens begränsning i nordväst avviker mot den som redovisas i FMIS. 4 gravar påträffades i området för ledningsdragningen, dvs utanför fornlämningens begränsning. Fornlämningens avgränsning åt detta håll är således inte klarlagd. Begravningsplatsens storlek är fastställd till minst 45 x 45 m. Framtida markingrepp i området intill och nordväst om RAÄ Karlsborg 1:1 bör samrådas med Länsstyrelsen. Dessa kan vara tillståndspliktiga och lämplig arkeologisk insats fastställs av Länsstyrelsen. Skara i januari 2018 Maria Norrman Referenser GSD Digital fastighetskarta Riksantikvarieämbetets Fornminnesinformationssystem, FMIS 9

16 Bilagor Bilaga 1: Översiktsplan, skala 1:1000 Bilaga 2: anläggningsplan, skala 1:200 10

17 TEKNISKA OCH ADMINISTRATIVA UPPGIFTER Västergötlands museum, dnr: Västergötlands museum, proj ID: Länsstyrelsen, beslut: diarienummer: Län: Landskap: Kommun: Socken: Fastighet: Västra Götalands län Västergötland Karlsborg Karlsborg Uppdragsgivare: Ansvarig institution: Projektansvarig: Statens fastighetsverk Västergötlands museum Maria Norrman Art av undersökning: Arbetet föranlett av: Antikvarisk kontroll Ledningsdragning Fornlämning nr: RAÄ Karlsborg 1:1 Lämningstyp: Begravningsplats Datering: Nyare tid Ekonomiskt kartblad: Koordinatsystem: Koordinat (mittpunkt): 64E 8HN Karlsborg SWEREF 99TM N , E Tidpunkt för arbetet: Personal: Maria Norrman Fälttid: 7 tim Arkivmaterial: Västergötlands museums arkiv Fynd:

18

19 RAÄ Karlsborg 1:1 Karlsborgs socken, Karlsborgs kommun , , , ± , , , , Värmeverk , Antikvarisk kontroll Översiktsplan, skala 1:1000 Bilaga 1 _ , , Karlsborg 1:1 Ledningsschakt FMIS_yta , _ , : Meter , , Återbegravda ben , , Karlsborg_1_1_ny
