1 Skara Gamla Staden 2:1 Schaktkontroll vid miljösanering Arkeologisk schaktkontroll inom Gamla Staden 2:1 vid fornlämning 68 i Skara socken och kommun, Västergötland Anders Berglund Västergötlands museum Rapport 2018:1

2

3 Skara Gamla Staden 2:1 Schaktkontroll vid miljösanering Arkeologisk schaktkontroll vid fornlämning 68 i Skara socken och kommun, Västergötland

4 Författare/rapportansvarig: A Berglund Omslagsbild: AB: som en stor, besegrad och uppskuren jätte från underjorden ligger den slutligen uppe på fast mark, oljetanken som kollegan Nilson hittade vid sin grävning i området Nu 12 år senare fick jag nöjet att se tanken upptagen. Västergötlands museum Box Skara Tel

5 Innehåll: Inledning... 1 Målsättning med undersökningen... 1 Arbetsgång, metod... 2 Topografi och fornlämningsmiljö... 3 Resultat... 5 Sammanfattning - undersökningens konsekvenser... 8

6 Sammanfattning: En arkeologisk undersökning i form av schaktkontroll har gjorts inom och i anslutning till fornlämning 68 i Skara socken i Västergötland. Undersökningen föranleddes av schaktning för provtagning av miljöprover i samband med planering av sanering. Vid kontrollen grävdes provgropar. I några av dem kunde man mer eller mindre tydligt ana att betydande fyllnadsarbeten skett. Spåren kan tolkas som möjliga delar till vallgravssystemet/glacis till borgen Gällkvist som ligger en kort bit söder om undersökt område. Fynd hittades inte vid kontrollen. Enklare dokumentation gjordes av sektioner i provgroparna. Resultaten innebär att man nu kan tolka förborgsområdet mot stadssidan som litet större än tidigare.

7 Inledning Västergötlands museum har utfört en arkeologisk schaktkontroll i samband med provgropsgrävningar inom Gamla Staden 2:1 i Skara. Närmare bestämt är det vid läget för tidigare bussgarage m m som Skara kommun låtit utföra provtagning av miljöprover inför planerad sanering inom ett område med föroreningar. Kommunen ansökte om tillstånd enligt lagen om kulturminnen att få göra ingrepp i form av grävning i fornlämning 68. Saneringsarbetena planeras inom en befintlig parkeringsyta som ligger på en plats där det tidigare funnits bl a bussgarage. Området har också hört till det en gång aktiva järnvägsområdet i Skara. De planerade ingreppen bestod bl a i att utföra schaktarbeten för att avlägsna en oljecistern, att sanera ett förorenat, mindre område samt göra provgropsgrävning för kvarvarande grunder från det gamla lokstallet och bussgaraget som legat på platsen. Länsstyrelsen bedömde att de delar av fornlämningen som berörs fick tas bort under förutsättning att en arkeologisk undersökning i form av schaktningsövervakning utfördes. Schaktningarna övervakades i juni 2016 och själva grävningsarbetet skedde genom Håkans Entreprenad medan milkökontrollen utfördes av Jordnära miljökonsult. Denna rapport sammanställdes i januari Den redovisar det arkeologiska resultatet. Övriga tekniska och administrativa uppgifter redovisas i bilaga till rapporten. Målsättning med undersökningen Undersökningens målsättning fastställs bland annat i länsstyrelsens generella förfrågningsunderlag: En arkeologisk undersökning i form av schaktningsövervakning innebär att en arkeolog övervakar de ingrepp som ett arbetsföretag får tillstånd till att utföra. De delar av lämningen som tas bort ska dokumenteras. Fynd relevanta för vetenskaplig tolkning av fornlämningen ska samlas in. Dokumentationsmaterialet och fynden ska bevaras för framtiden. Undersökningen ska vara av vetenskapligt god kvalitet och genomföras till en kostnad som inte är högre än vad som är motiverat med hänsyn till omständigheterna. Målsättningen med undersökningen bedöms som uppfylld och genom val av arbetsgång (se nedan) har den inte genomförts till kostnader högre än vad som motiverats. 1

8 Figur 1 Karta över Skara med undersökta områden markerade med grå yta. Platsen där schaktkontrollen genomfördes har markerats med en uppbruten cirkel strax utanför det medeltida stadsområdet. I den här delen av staden låg på medeltid en borg (SV om cirkeln) samt ett kloster (NV om cirkeln). Arbetsgång, metod 2 Eftersom arbetet utfördes i Skara kunde platsen besökas för kontroller vid upprepade tillfällen, vilket innebar en fördel eftersom det förekom ställtider/stillestånd mellan schaktningsetapper. Provgropar och hål kom alltså att grävas under flera arbetsdagar. Grävningen av schakten följdes inledningsvis och efter observationer övergick kontrollen till att besiktiga

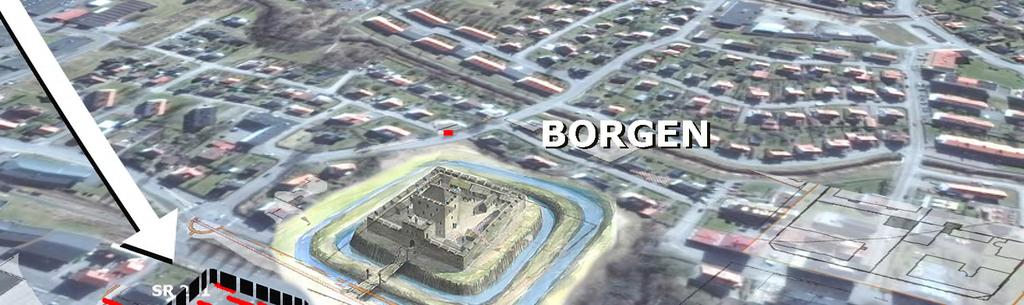

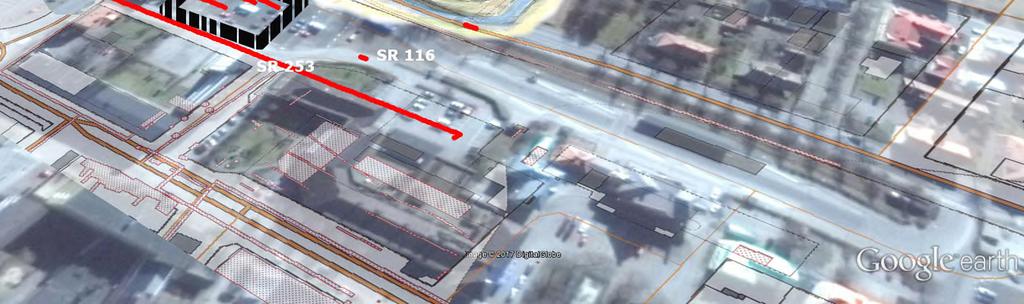

9 och framför allt tolka markprofiler i de olika schakten när de grävts och rensats upp något. Figur 2 Flygfoto (Google Earth) i vilket en bild av borgen (Konstnär Pellas Hansson, Västergötlands museum) monterats. I bilden får vi en uppfattning om vallgravar som inte riktigt stämmer överens med iakttagelser som gjorts vid de små undersökningar och kontroller som gjorts. Tidigare undersökningar har ritats in med rött och inom det svarta området skedde kontrollerna i juni Topografi och fornlämningsmiljö Pro forma ligger det aktuella området inom fornlämning 68 i Skara socken, det vill säga de medeltida kulturlager som hör till det vi kallar det medeltida Skara. Men området i sig var sannolikt inte en direkt del av staden under medeltid, utan låg omedelbart utanför stadens område, på en markbit mellan stad kloster (senare länsresidenset Skaraborg) och borgen Gälakvist (eller om man så vill, Brobacka). I närområdet har det grävts under arkeologisk observation tidigare. I samband med iordningställande av järnvägsområdet måste här ha skett betydande markarbeten. År 2005 gjordes en arkeologisk förundersökning i samband med planering av bostäder (undersökningen knöts då till fornlämning 47 i Skara socken). Vid den märktes tydligt att området tidigare varit bebyggt med bl a lokstallar. Det var därför starkt söndergrävt, med rivningsmassor och kvarlämnade grundkonstruktioner. I två schakt av de fem grävda schakten hittades spår efter yttre delarna av borgens norra vallanläggning (dess östra hörn). Under dryga metern tjocka påförda och omrörda massor fanns humösa massor utan recent inblandning ned till nästan 3 meter under 3

10 markytan. Massorna bestod av homogen brun gyttjig, lerig humus med tydliga växtdelar, men annars i princip fyndtomma. Fältarbetet 2005 innebar att lokalpressen skrev om arbetet och det kom därmed från allmänheten fram nygamla uppgifter om att man vid byggnationen av de senare rivna bussgaragen (1930-talet) och vid bygge av smörjgropar år 1956 syntes spår av vallgraven (Nilson 2005). Vid närliggande arbeten har det tidigare synts till broläggningar av trä m m vid bl a Bangårdsgatan: liggande (ek)stockar i Ö-V riktning på 1.6 m djup under gatunivån, sannolikt del av Gällkvists N- försvarslinje/vallgrav (Stadsarkeologiskt Register nr 116). 4 Figur 3 Plan över schaktens läge (schakt nr anges med stor siffra; de övriga siffrorna relaterar till Stadsarkeologiskt Register).

11 Resultat I de fem schakt som grävdes noterades följande: Schakt 1 Från markyta och hela vägen ned till cirka 1,4 1,6 m djup noterades en lagerföljd om generellt sett fem lager. Under drygt 2 dm bärlager fanns ca 4 5 dm betongskrot, grus och sand (moderna raseringsmassor) som följdes av 4 5 dm fyllnadslager med tegelskrot sten, jord, sand som tyder på ett äldre utfyllnadsskikt (tolkat som till järnvägstid, evt iordningställande av område vid järnvägsbygge). Under det sista lagret vidtog ett drygt 2 dm tjockt grus- och sandblandat lager med inslag av humöst material. Därunder lerlager. Schaktet gav inga äldre arkeologiska iakttagelser. Schakt 2 Schakt 2 var litet större (ca 4 x 4 m), men grävdes ej fullt så djupt för kontroll av kopparförorening. Ingen nämnvärd arkeologisk observation. Schakt 3 Grävdes för kontroll av oljekolväten. Gropen, ca 3 x 2 m stor grävdes till cirka 1,6 1,8 m djup, ned till vad som kan kallas litet siltig lera. Lagren ovan, ca 1 m antikvariskt ointressanta fyllnadsmassor (jämförbart med schakt 1), men ändå spännande eftersom de innehöll en distinkt lins med kolstybb från loktiden. I sektionen mot väster syntes ett grusblandat påfört lager med småsten som överlagrade en modernare nedgrävning med grus, där man en gång lagt ned ett blyrör. Det här yngre schaktet hade förts genom äldre varviga lager som skiktats i fem sex avsättningar. Schaktet fördes inte helt ned till ogrävd botten. De äldre avsättningarna kan ses som fyllnad av en äldre vallgravsdel. Iakttagelserna kan passa ihop med observationer i schakt D, men särskilt E vid undersökningen Schakt 4 Schaktet kontrollerades inte på grund av närhet till schakt 3 och 5. 5

12 6 Figur 4 Sektioner från schakt 5 samt 3. Överst sektion mot öster i den största provgropen. Notera förekomsten av berg på vilket skyffel och tumstock vilar. Fyllnaden går ned till berget. Nedre bild: mot väster i provgrop 3. Pilarna indikerar djupt fyllda äldre lager som alltså inte är naturligt avsatta.

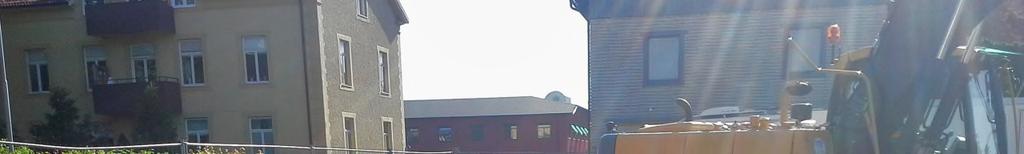

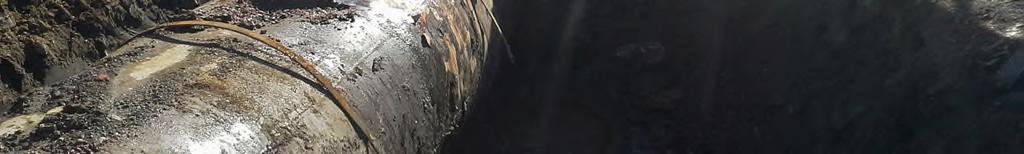

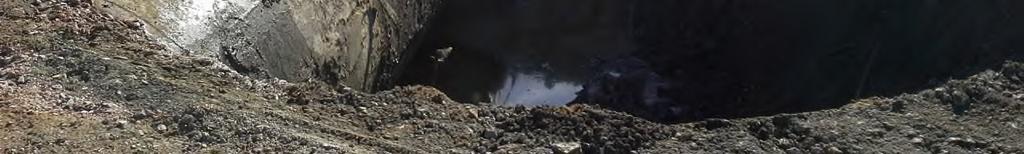

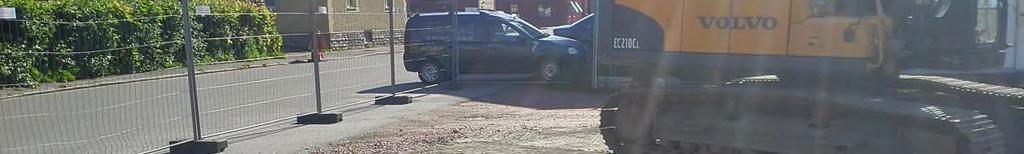

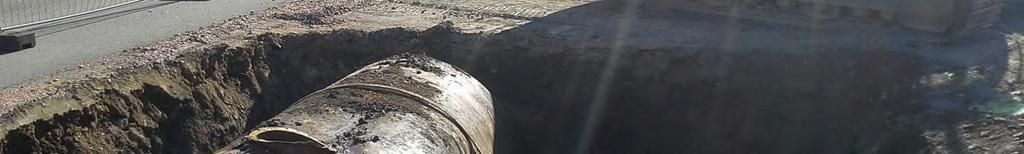

13 Schakt 5 Schaktet kom att grävas till ganska stor omfattning eftersom man syftade till att ta upp och sanera området kring en oljetank som bl a hade siktats vid provgrävningen Tanken frilades etappvis och avlägsnades efter analyser m m. Det grävda schaktet dokumenterades enkelt eftersom flera generationer med schaktningar bidragit till skador på lagren. Efter upprensning av sektionen mot Ö gjordes en analys av lagerbild. Sektionen tolkas som att man vid yngre grävningar, bl a för oljetanken, stört äldre lager som legat som fyllning till ganska stor djup. De äldre fyllnadslagren ses som delar av vallgravssystemet till borgområdet och de indikerar förmodligen den norra avslutningen av borgområdet. Grovt sett bör iakttagelserna ses mot bakgrund av äldre observationer av broläggningar eller liknande i Bangårdsgatan, drygt m väster om den aktuella platsen. Figur 5 Oljetankens läge innan den omhändertogs. 7

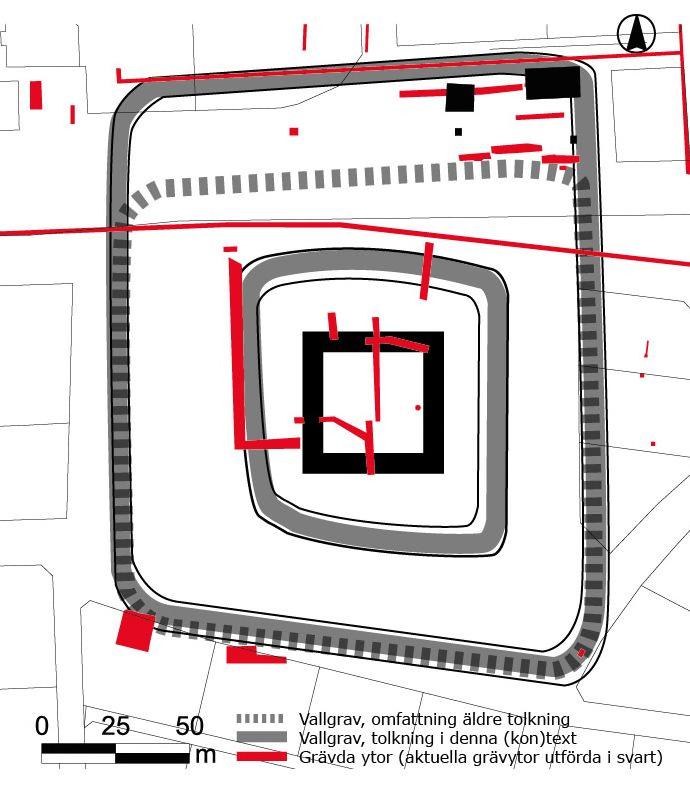

14 Sammanfattning - undersökningens konsekvenser Schaktkontrollen som utfördes resulterade i observationer av något djupare än normalt förekommande fyllningar i schakt 3 och 5. Delar av de här fyllnadslagren går inte att direkt att datera, men de är inte enbart från yngre historisk tid. Med tanke på tidigare beskrivningar av broläggningar (SR 94, 116) i området omkring N Billstensgatan och Bangårdsgatan kan man förmoda att iakttagelserna från denna undersökning tillsammans med resultat från 2005 års undersökning antyder att vallgravssystemet och därmed kanske förborgsområdet mot stadssidan varit litet mer omfattande än vad man hittills ansett. Förhållandet illustreras i skissen nedan. Figur 6 Resultaten antyder en väg mot en ny tolkning av borgområdet mot det medeltida stadsområdet, där en yttersta vallgrav bör ha funnits i Bangatan eller strax söder om denna. 8

15 När det gäller fortsatta bedömningar av grävningsinsatser i området kan det vara värt en notering att datainsamling kan ske extensivt, men främst över större ytor, i vart fall om syftet är att få grepp om de tämligen stora lämningarnas omfattning. Bevaringsförhållandena för djupt nedslagna vallnålar/träpålar kan ses som goda, trots att lerlagren kommit att dräneras ut en del. Undersökningen har anmälts till FMIS samt direkt till Stadsarkeologiskt Register vid Länsstyrelsen i V Götaland. A Berglund 1:e antikvarie Västergötlands Museum Källor - Referenser B Hjohlman VGM Rapport 1976:4 Besiktningar under november 1975: Ledningsgrävning i Nils Billstensgatan, Skara Y Nilson VGM Rapport 2005:29 Arkeologisk förundersökning 2005 Gamla staden 3:4, fornlämning nr 68, Skara socken och kommun, Västergötland Bilagor: Tekniska & administrativa uppgifter kartor och dokumentation 9

16 Tekniska och administrativa uppgifter Länsstyrelsen, beslut diarienummer: Västergötlands museum, dnr: Västergötlands museum, proj ID: Landskap: Län: Kommun: Socken: Västergötland V Götaland Skara Skara Fastighet: Gamla Staden 2:1 Ekonomiskt kartblad: - Koordinatsystem: Sweref 99 TM Koordinat (mittpunkt): - Fornlämning nr: Skara RAÄ 68 Lämningstyp: Datering: Art av undersökning: Arbetet föranlett av: Uppdragsgivare: Ansvarig institution: Projektansvarig: Kulturlager Stad Ingen uppgift Arkeologisk undersökning schaktkontroll Miljösanering Skara kommun Västergötlands museum A Berglund VGM Tidpunkt fört arbetet: Personal: A Berglund VGM Fälttid: Arkivmaterial: Ca 1 dag sammanlagt Västergötlands museum ATA Fynd: - (inga fynd) 10
