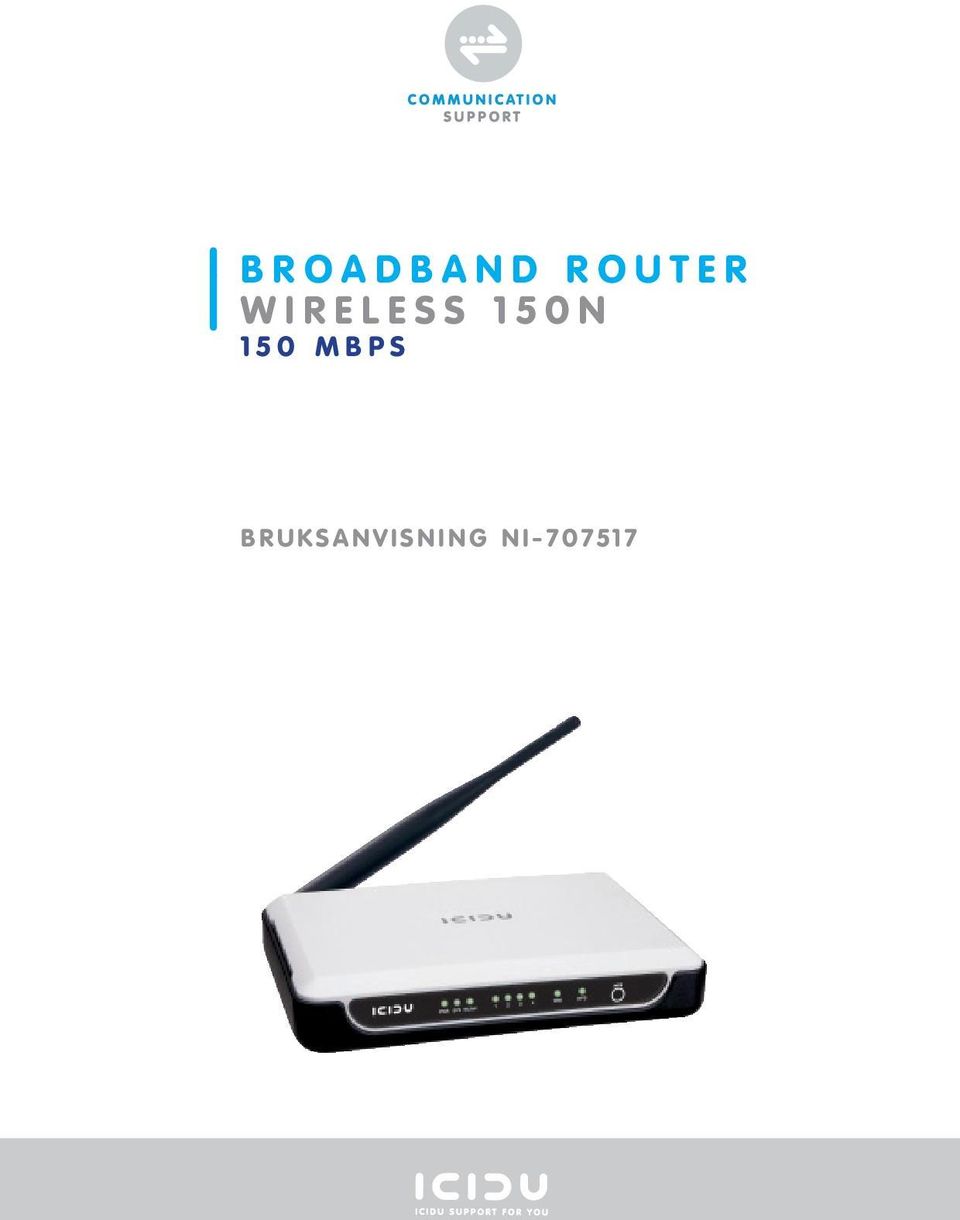

BROADBAND ROUTER WIRELESS 150N 150 MBPS BRUKSANVISNING NI

Transkript

1 BROADBAND ROUTER WIRELESS 150N 150 MBPS BRUKSANVISNING NI

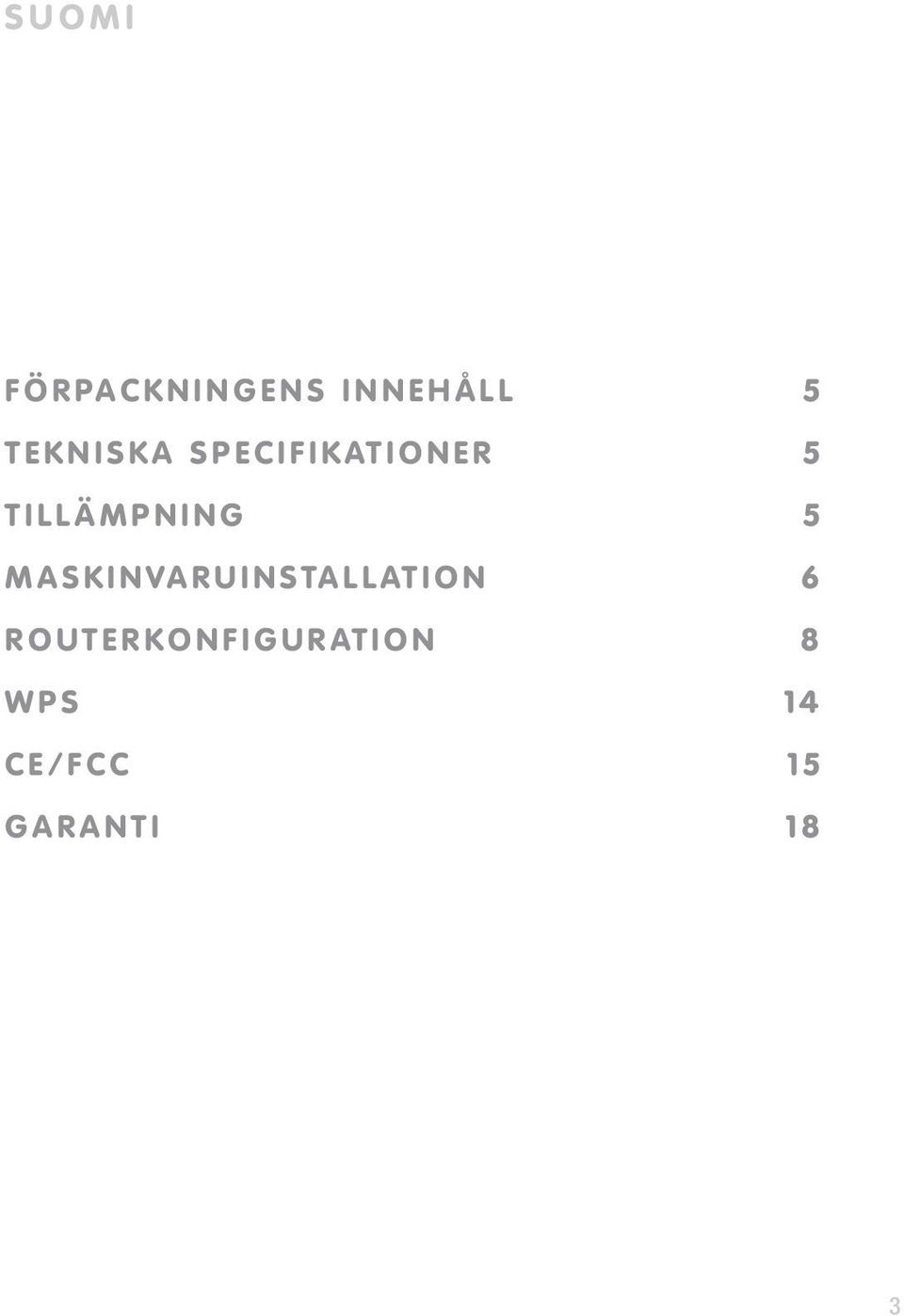

2 SUOMI FÖRPACKNINGENS INNEHÅLL 5 TEKNISKA SPECIFIKATIONER 5 TILLÄMPNING 5 MASKINVARUINSTALLATION 6 ROUTERKONFIGURATION 8 WPS 14 CE/FCC 15 GARANTI 18 3

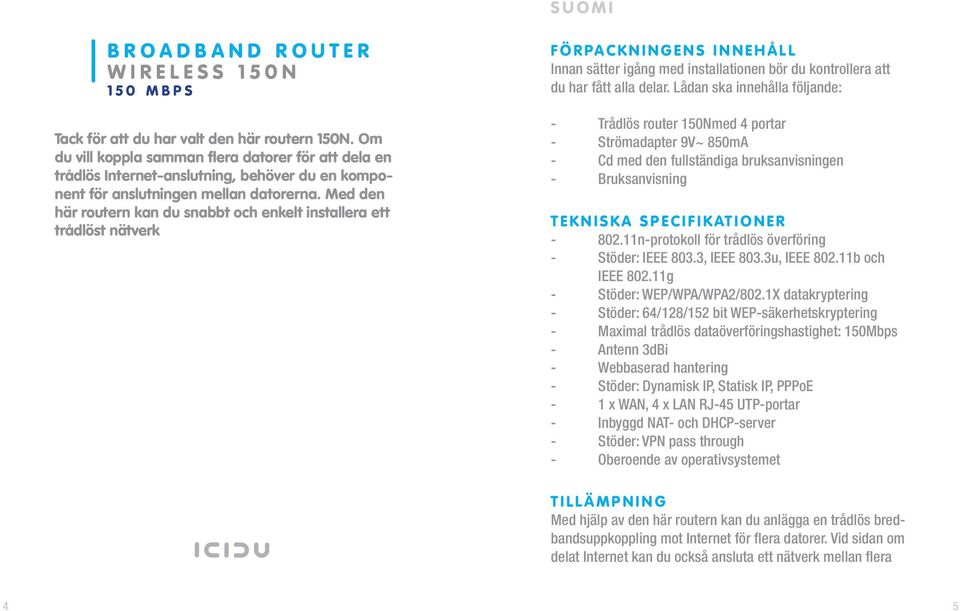

3 SUOMI BROADBAND ROUTER WIRELESS 150N 150 MBPS Tack för att du har valt den här routern 150N. Om du vill koppla samman flera datorer för att dela en trådlös Internet-anslutning, behöver du en komponent för anslutningen mellan datorerna. Med den här routern kan du snabbt och enkelt installera ett trådlöst nätverk FÖRPACKNINGENS INNEHÅLL Innan sätter igång med installationen bör du kontrollera att du har fått alla delar. Lådan ska innehålla följande: - Trådlös router 150Nmed 4 portar - Strömadapter 9V~ 850mA - Cd med den fullständiga bruksanvisningen - Bruksanvisning TEKNISKA SPECIFIKATIONER n-protokoll för trådlös överföring - Stöder: IEEE 803.3, IEEE 803.3u, IEEE b och IEEE g - Stöder: WEP/WPA/WPA2/802.1X datakryptering - Stöder: 64/128/152 bit WEP-säkerhetskryptering - Maximal trådlös dataöverföringshastighet: 150Mbps - Antenn 3dBi - Webbaserad hantering - Stöder: Dynamisk IP, Statisk IP, PPPoE - 1 x WAN, 4 x LAN RJ-45 UTP-portar - Inbyggd NAT- och DHCP-server - Stöder: VPN pass through - Oberoende av operativsystemet TILLÄMPNING Med hjälp av den här routern kan du anlägga en trådlös bredbandsuppkoppling mot Internet för flera datorer. Vid sidan om delat Internet kan du också ansluta ett nätverk mellan flera 4 5

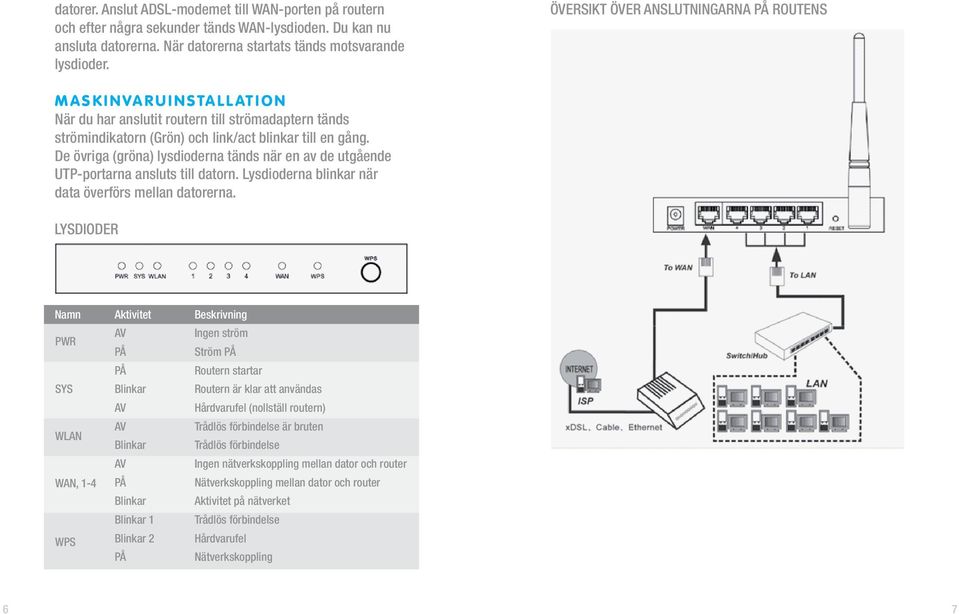

4 datorer. Anslut ADSL-modemet till WAN-porten på routern och efter några sekunder tänds WAN-lysdioden. Du kan nu ansluta datorerna. När datorerna startats tänds motsvarande lysdioder. ÖVERSIKT ÖVER ANSLUTNINGARNA PÅ ROUTENS MASKINVARUINSTALLATION När du har anslutit routern till strömadaptern tänds strömindikatorn (Grön) och link/act blinkar till en gång. De övriga (gröna) lysdioderna tänds när en av de utgående UTP-portarna ansluts till datorn. Lysdioderna blinkar när data överförs mellan datorerna. LYSDIODER Namn Aktivitet Beskrivning PWR AV Ingen ström PÅ Ström PÅ PÅ Routern startar SYS Blinkar Routern är klar att användas AV Hårdvarufel (nollställ routern) WLAN AV Trådlös förbindelse är bruten Blinkar Trådlös förbindelse AV Ingen nätverkskoppling mellan dator och router WAN, 1-4 PÅ Nätverkskoppling mellan dator och router Blinkar Aktivitet på nätverket Blinkar 1 Trådlös förbindelse WPS Blinkar 2 Hårdvarufel PÅ Nätverkskoppling 6 7

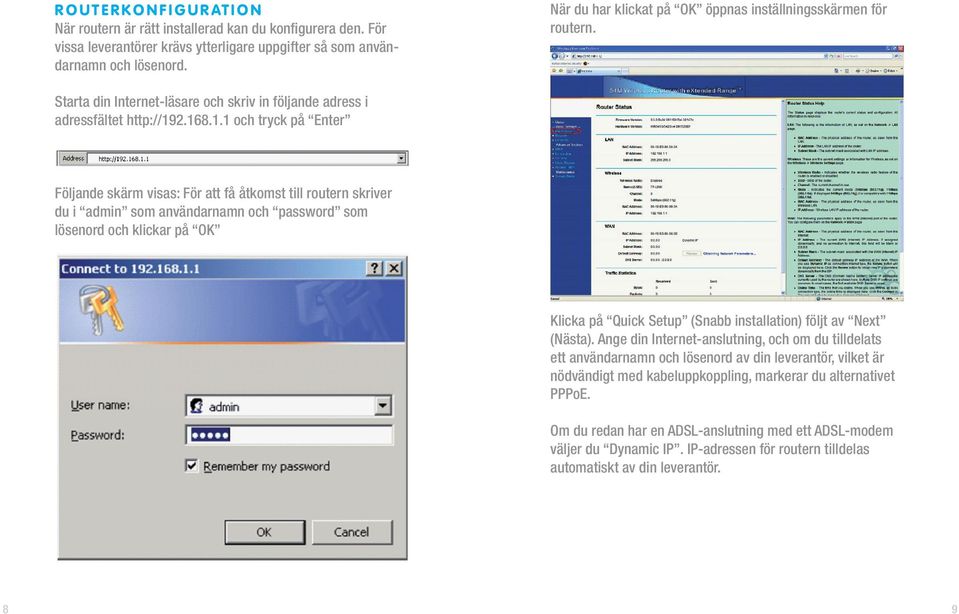

5 ROUTERKONFIGURATION När routern är rätt installerad kan du konfigurera den. För vissa leverantörer krävs ytterligare uppgifter så som användarnamn och lösenord. När du har klickat på OK öppnas inställningsskärmen för routern. Starta din Internet-läsare och skriv in följande adress i adressfältet och tryck på Enter Följande skärm visas: För att få åtkomst till routern skriver du i admin som användarnamn och password som lösenord och klickar på OK Klicka på Quick Setup (Snabb installation) följt av Next (Nästa). Ange din Internet-anslutning, och om du tilldelats ett användarnamn och lösenord av din leverantör, vilket är nödvändigt med kabeluppkoppling, markerar du alternativet PPPoE. Om du redan har en ADSL-anslutning med ett ADSL-modem väljer du Dynamic IP. IP-adressen för routern tilldelas automatiskt av din leverantör. 8 9

6 När du har klickat på Next (Nästa) öppnas skärmen för snabb installation för routern. Om du har Dynamisk IP klickar du på Next (Nästa) för att gå direkt till skärmen Quick Setup Wireless Om du inte vill ändra på något klickar du på Next (Nästa). Om du har en PPPoE-anslutning skriver du in ditt användarnamn som du fått av leverantören i fältet Account name (Kontonamn) och lösenord i fältet Password (Lösenord). Klicka därefter på Next (Nästa). När du klickar på Finish (Avsluta) återgår du till skärmen Router status. Nu när har routern har ställts in är det viktigt att routerns trådlösa funktion skyddas. Om du inte skyddar routern kan andra personer i omgivningen använda sig av din Internetanslutning. På routerns huvudskärm klickar du på alternativen Wireless Wireless Settings (Trådlöst Trådlösa inställningar) och nästa skärm öppnas. Markera Enable Wireless Security (Aktivera trådlös säkerhet)

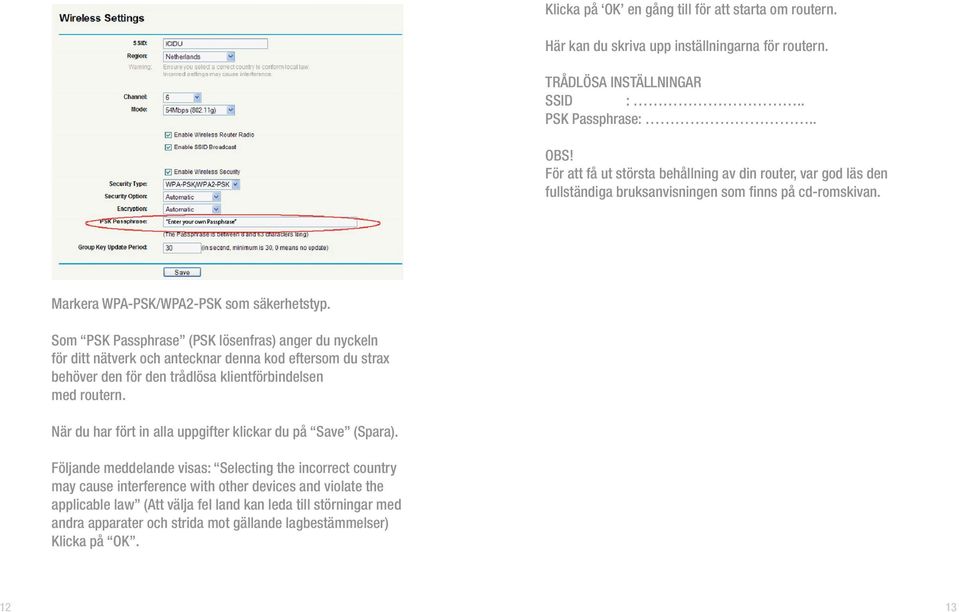

7 Klicka på OK en gång till för att starta om routern. Här kan du skriva upp inställningarna för routern. TRÅDLÖSA INSTÄLLNINGAR SSID :.. PSK Passphrase:.. OBS! För att få ut största behållning av din router, var god läs den fullständiga bruksanvisningen som finns på cd-romskivan. Markera WPA-PSK/WPA2-PSK som säkerhetstyp. Som PSK Passphrase (PSK lösenfras) anger du nyckeln för ditt nätverk och antecknar denna kod eftersom du strax behöver den för den trådlösa klientförbindelsen med routern. När du har fört in alla uppgifter klickar du på Save (Spara). Följande meddelande visas: Selecting the incorrect country may cause interference with other devices and violate the applicable law (Att välja fel land kan leda till störningar med andra apparater och strida mot gällande lagbestämmelser) Klicka på OK

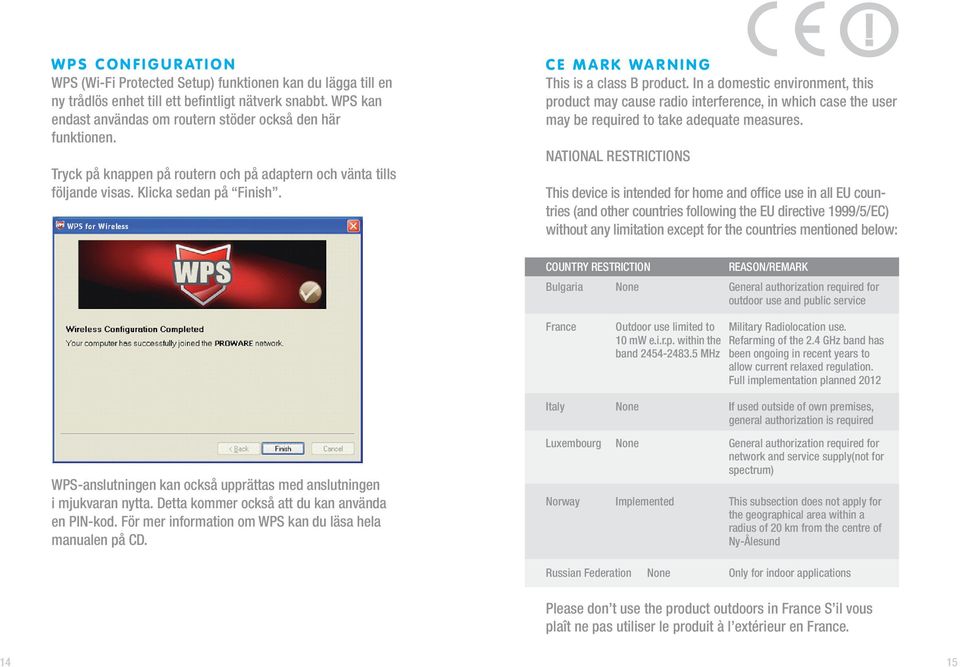

8 WPS CONFIGURATION WPS (Wi-Fi Protected Setup) funktionen kan du lägga till en ny trådlös enhet till ett befintligt nätverk snabbt. WPS kan endast användas om routern stöder också den här funktionen. Tryck på knappen på routern och på adaptern och vänta tills följande visas. Klicka sedan på Finish. CE MARK WARNING This is a class B product. In a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures. NATIONAL RESTRICTIONS This device is intended for home and office use in all EU countries (and other countries following the EU directive 1999/5/EC) without any limitation except for the countries mentioned below: COUNTRY RESTRICTION REASON/REMARK Bulgaria None General authorization required for outdoor use and public service France Outdoor use limited to Military Radiolocation use. 10 mw e.i.r.p. within the Refarming of the 2.4 GHz band has band MHz been ongoing in recent years to allow current relaxed regulation. Full implementation planned 2012 Italy None If used outside of own premises, general authorization is required WPS-anslutningen kan också upprättas med anslutningen i mjukvaran nytta. Detta kommer också att du kan använda en PIN-kod. För mer information om WPS kan du läsa hela manualen på CD. Luxembourg None General authorization required for network and service supply(not for spectrum) Norway Implemented This subsection does not apply for the geographical area within a radius of 20 km from the centre of Ny-Ålesund Russian Federation None Only for indoor applications Please don t use the product outdoors in France S il vous plaît ne pas utiliser le produit à l extérieur en France

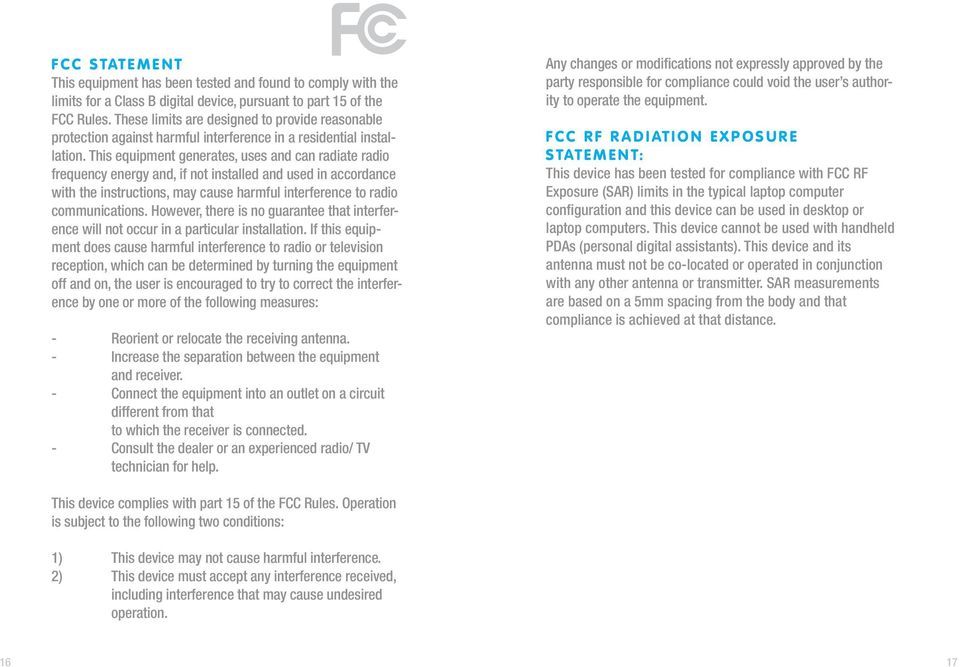

9 FCC STATEMENT This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: - Reorient or relocate the receiving antenna. - Increase the separation between the equipment and receiver. - Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. - Consult the dealer or an experienced radio/ TV technician for help. Any changes or modifications not expressly approved by the party responsible for compliance could void the user s authority to operate the equipment. FCC RF RADIATION EXPOSURE STATEMENT: This device has been tested for compliance with FCC RF Exposure (SAR) limits in the typical laptop computer configuration and this device can be used in desktop or laptop computers. This device cannot be used with handheld PDAs (personal digital assistants). This device and its antenna must not be co-located or operated in conjunction with any other antenna or transmitter. SAR measurements are based on a 5mm spacing from the body and that compliance is achieved at that distance. This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: 1) This device may not cause harmful interference. 2) This device must accept any interference received, including interference that may cause undesired operation

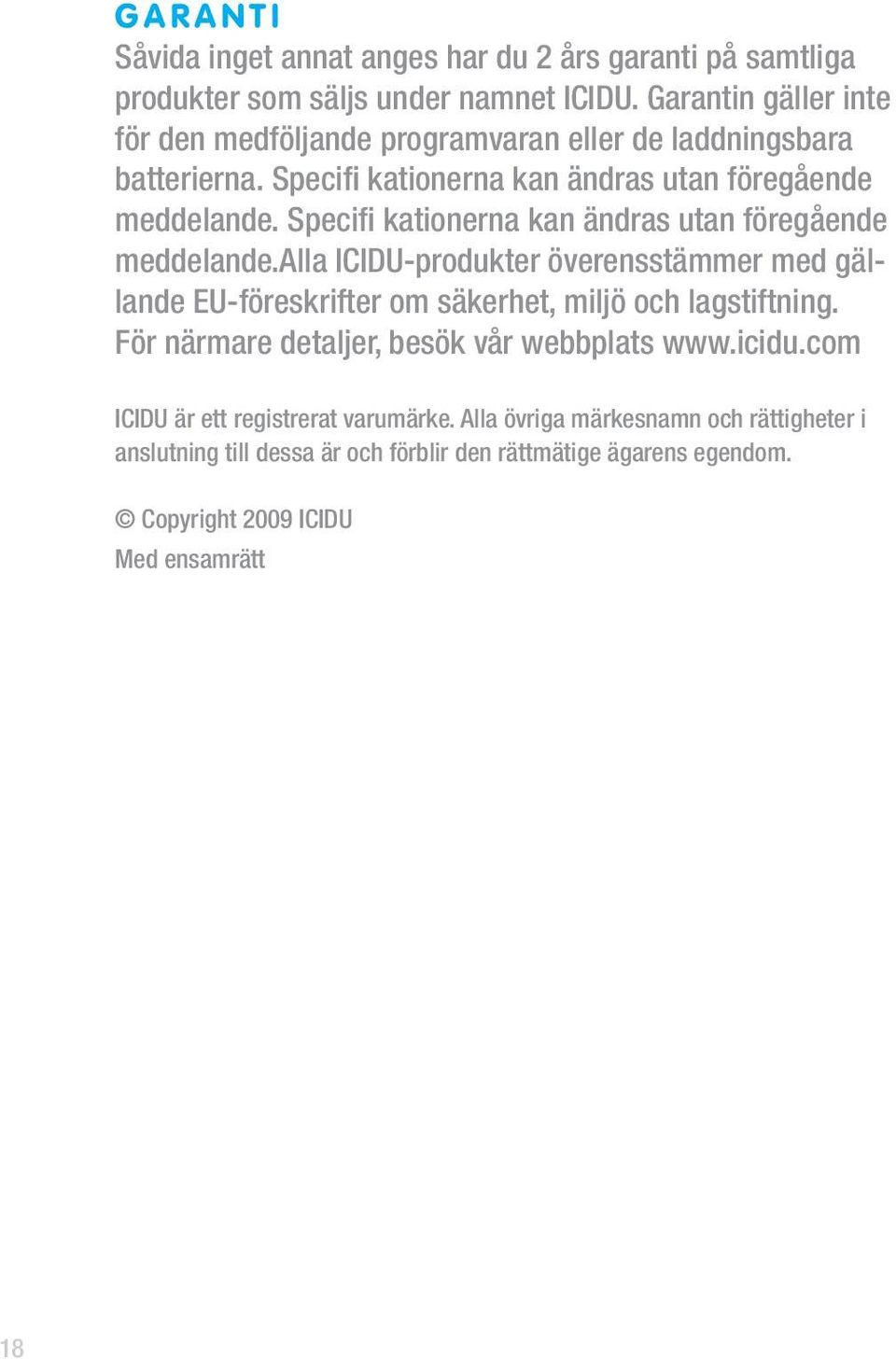

10 GARANTI Såvida inget annat anges har du 2 års garanti på samtliga produkter som säljs under namnet ICIDU. Garantin gäller inte för den medföljande programvaran eller de laddningsbara batterierna. Specifi kationerna kan ändras utan föregående meddelande. Specifi kationerna kan ändras utan föregående meddelande.alla ICIDU-produkter överensstämmer med gällande EU-föreskrifter om säkerhet, miljö och lagstiftning. För närmare detaljer, besök vår webbplats ICIDU är ett registrerat varumärke. Alla övriga märkesnamn och rättigheter i anslutning till dessa är och förblir den rättmätige ägarens egendom. Copyright 2009 ICIDU Med ensamrätt 18
