2 S U O M I F ö r pa c k n i n g e n s i n n e h å l l 5 T e k n i s k a s p e c i f i k at i o n e r 5 T i l l ä m p n i n g 5 M a s k i n va r u i n s ta l l at i o n 6 R o u t e r k o n f i g u r at i o n 8 A n s l u ta t i l l I n t e r n e t 9 W P S 1 2 C E / F C C 1 3 G A R A N T I 1 6 3

3 S U O M I B R O A D B A N D R O U T E R W I R E L E S S N M B P S Tack för att du har valt den här routern 300N. Om du vill koppla samman flera datorer för att dela en trådlös Internet-anslutning, behöver du en komponent för anslutningen mellan datorerna. Med den här routern kan du snabbt och enkelt installera ett trådlöst nätverk F ö r pa c k n i n g e n s i n n e h å l l Innan sätter igång med installationen bör du kontrollera att du har fått alla delar. Lådan ska innehålla följande: - Trådlös router 300N med 4 portar - Strömadapter 9V 0.6A - Cd med den fullständiga bruksanvisningen - Bruksanvisning T e k n i s k a s p e c i f i k at i o n e r n-protokoll för trådlös överföring - Stöder: IEEE 803.3, IEEE 803.3u, IEEE b och IEEE g - Stöder: WEP/WPA/WPA2/802.1X datakryptering - Stöder: 64/128/152 bit WEP-säkerhetskryptering - Maximal trådlös dataöverföringshastighet: 300Mbps - 2x Antenn 5dBi - ON/OFF knappen - Webbaserad hantering - Stöder: Dynamisk IP, Statisk IP, PPPoE - 1 x WAN, 4 x LAN RJ-45 UTP-portar - Inbyggd NAT- och DHCP-server - Stöder: VPN pass through - Oberoende av operativsystemet T i l l ä m p n i n g Med hjälp av den här routern kan du anlägga en trådlös bredbandsuppkoppling mot Internet för flera datorer. Vid sidan om delat Internet kan du också ansluta ett nätverk mellan flera 4 5

Med den här routern kan du snabbt och enkelt installera ett trådlöst nätverk F ö r pa c k n i n g e n s i n n e h å l l Innan sätter igång med installationen bör du kontrollera att du har fått alla

4 datorer. Anslut ADSL-modemet till WAN-porten på routern och efter några sekunder tänds WAN-lysdioden. Du kan nu ansluta datorerna. När datorerna startats tänds motsvarande lysdioder. Översikt över anslutningarna på routens M A S K I N VA R U I N S TA L L AT I O N När du har anslutit routern till strömadaptern tänds strömindikatorn (Grön) och link/act blinkar till en gång. De övriga (gröna) lysdioderna tänds när en av de utgående UTP-portarna ansluts till datorn. Lysdioderna blinkar när data överförs mellan datorerna. Lysdioder 6 Namn Aktivitet Beskrivning PWR AV Ingen ström PÅ Ström PÅ Blinkar Routern är klar att användas SYS PÅ/AV Hårdvarufel (nollställ routern) AV Trådlös förbindelse är bruten WLAN Blinkar Trådlös förbindelse AV Ingen nätverkskoppling mellan dator och router WAN PÅ Nätverkskoppling mellan dator och router LAN 1-4 Blinkande Det finns en aktiv enhet kopplad till motsvarande port. Långsam Flash En trådlös enhet ansluter till ett nätverk via WPS-funktionen. Denna process kommer att pågå under de första 2 minuterna. WPS På en trådlös enhet har lagts till nätverket genom WPS-funktionen. Snabb Flash En trådlös enhet kunde läggas till nätverket genom WPS-funktionen. 7

De övriga (gröna) lysdioderna tänds när en av de utgående UTP-portarna ansluts till datorn. Lysdioderna blinkar när data överförs mellan datorerna.

5 R o u t e r k o n f i g u r at i o n När routern är rätt installerad kan du konfigurera den. För vissa leverantörer krävs ytterligare uppgifter så som användarnamn och lösenord. Starta din Internet-läsare och skriv in följande adress i adressfältet och tryck på Enter A n s l u ta t i l l I n t e r n e t Efter en lyckad inloggning, kan du konfigurera routern med hjälp av webbläsaren. Klicka snabbinställningen länken till vänster i huvudmenyn och Quick Setup visas. Klicka på Nästa för att fortsätta. Följande skärm visas: För att få åtkomst till routern skriver du i admin som användarnamn och password som lösenord och klickar på OK Den Välj WAN Connection Type visas. Välj en kompatibel med din ISP. Klicka på Nästa för att konfigurera de nödvändiga nätverket parametrar. Om du har en dynamisk IP (eller automatisk IP) konto, välj Dynamisk IP och klickar på Nästa kommer routern automatiskt få IP-parametern från din Internetleverantör utan att ange några parametrar. Om du har en fast IP (eller statisk IP) konto, välj statisk IP och klicka på Nästa för att ladda nedanstående figur, och fylla luckorna med de parametrar som tillhandahålls av din ISP. 8 9

2.168.1.1 och tryck på Enter A n s l u ta t i l l I n t e r n e t Efter en lyckad inloggning, kan du konfigurera routern med hjälp av webbläsaren.

6 Här kan du skriva upp inställningarna för routern. Trådlösa inställningar SSID :.. PSK Passphrase:.. När du har slutfört ovan, klicka på Nästa, kommer trådlösa inställningar visas enligt följande: OBS! För att få ut största behållning av din router, var god läs den fullständiga bruksanvisningen som finns på cd-romskivan. I slutet av Quick Setup, klicka på knappen Slutför för att avsluta denna Quick Setup. Routern bör nu ansluter dig till Internet

För att få ut största behållning av din router, var god läs den fullständiga bruksanvisningen som finns på

7 W P S C o n f i g u r at i o n WPS (Wi-Fi Protected Setup) funktionen kan du lägga till en ny trådlös enhet till ett befintligt nätverk snabbt. WPS kan endast användas om routern stöder också den här funktionen. Tryck på knappen på routern och på adaptern och vänta tills följande visas. Klicka sedan på Finish. C E M a r k WA R N I N G This is a class B product. In a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures. NATIONAL restrictions This device is intended for home and office use in all EU countries (and other countries following the EU directive 1999/5/ EC) without any limitation except for the countries mentioned below: Country Restriction Reason/remark Bulgaria None General authorization required for outdoor use and public service France Outdoor use limited to Military Radiolocation use. 10 mw e.i.r.p. within the Refarming of the 2.4 GHz band has band MHz been ongoing in recent years to allow current relaxed regulation. Full implementation planned 2012 Italy None If used outside of own premises, general authorization is required WPS-anslutningen kan också upprättas med anslutningen i mjukvaran nytta. Detta kommer också att du kan använda en PIN-kod. För mer information om WPS kan du läsa hela manualen på CD. Luxembourg None General authorization required for network and service supply(not for spectrum) Norway Implemented This subsection does not apply for the geographical area within a radius of 20 km from the centre of Ny-Ålesund Russian Federation None Only for indoor applications Please don t use the product outdoors in France S il vous plaît ne pas utiliser le produit à l extérieur en France

C E M a r k WA R N I N G This is a class B product. In a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures.

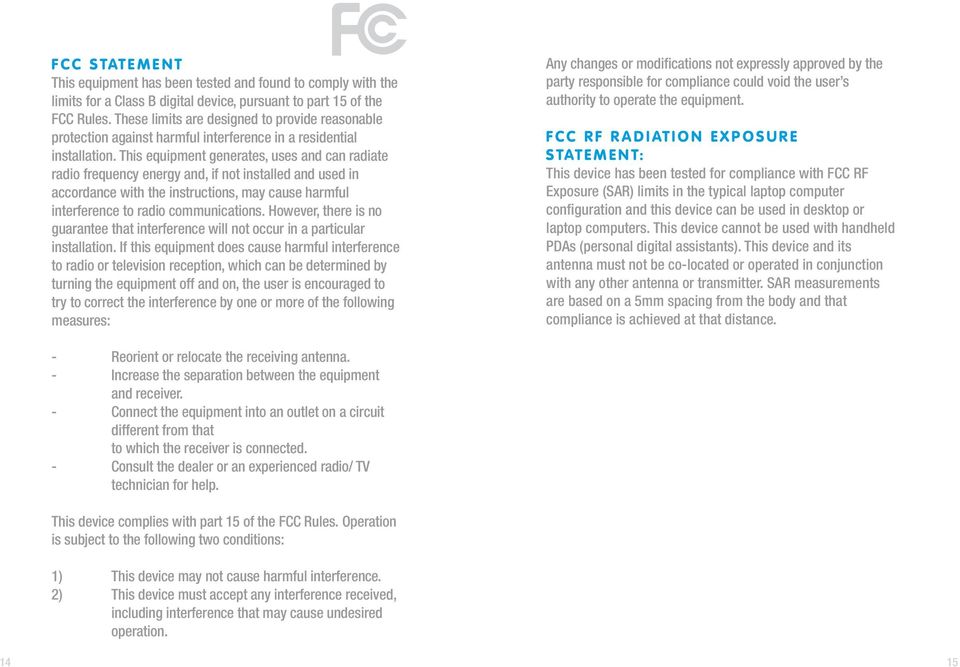

8 F C C S TAT E M E N T This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Any changes or modifications not expressly approved by the party responsible for compliance could void the user s authority to operate the equipment. F C C R F R a d i at i o n E x p o s u r e S tat e m e n t: This device has been tested for compliance with FCC RF Exposure (SAR) limits in the typical laptop computer configuration and this device can be used in desktop or laptop computers. This device cannot be used with handheld PDAs (personal digital assistants). This device and its antenna must not be co-located or operated in conjunction with any other antenna or transmitter. SAR measurements are based on a 5mm spacing from the body and that compliance is achieved at that distance. - Reorient or relocate the receiving antenna. - Increase the separation between the equipment and receiver. - Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. - Consult the dealer or an experienced radio/ TV technician for help. This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: 1) This device may not cause harmful interference. 2) This device must accept any interference received, including interference that may cause undesired operation

This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.

9 G A R A N T I Såvida inget annat anges har du 10 års garanti på samtliga produkter som säljs under namnet ICIDU. Garantin gäller inte för den medföljande programvaran eller de laddningsbara batterierna. Specifi kationerna kan ändras utan föregående meddelande. Specifi kationerna kan ändras utan föregående meddelande.alla ICIDU-produkter överensstämmer med gällande EU-föreskrifter om säkerhet, miljö och lagstiftning. För närmare detaljer, besök vår webbplats ICIDU är ett registrerat varumärke. Alla övriga märkesnamn och rättigheter i anslutning till dessa är och förblir den rättmätige ägarens egendom. Copyright 2011 ICIDU Med ensamrätt 16
