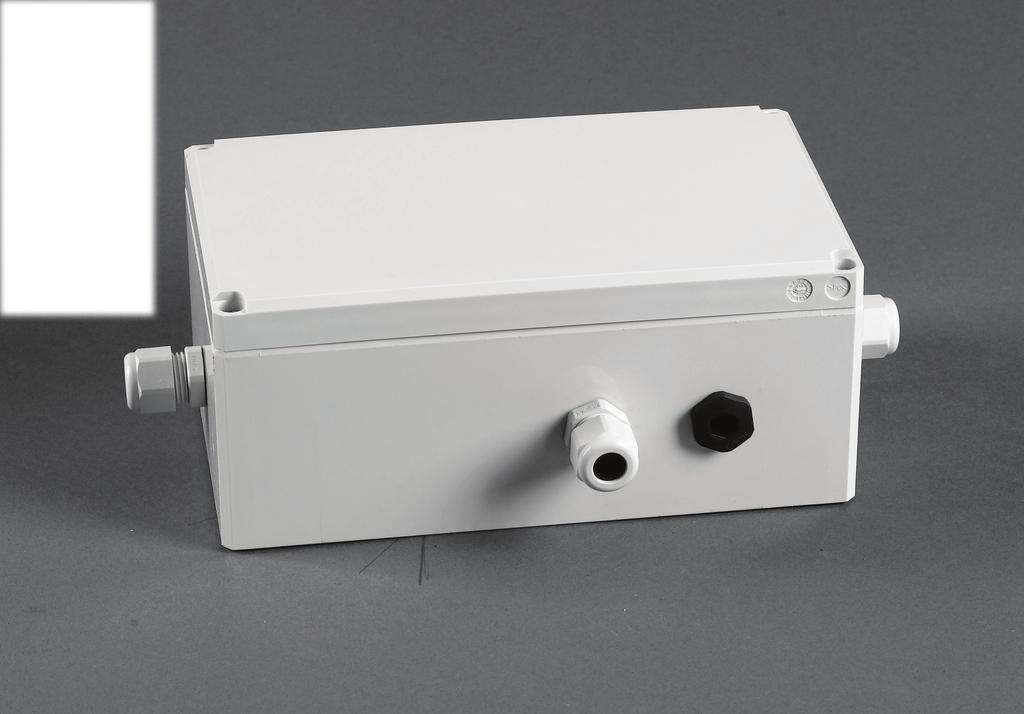

1 MIC Alarm-Washer Interface Unit MIC-ALM-WAS-24 sv Installation Manual

2

3 MIC Alarm-Washer Interface Unit Innehållsförteckning sv 3 Innehållsförteckning 1 Säkerhet Om den här handboken Juridisk information Säkerhetsanvisningar Viktiga säkerhetsinstruktioner Kundtjänst och service 6 2 Packa upp Artikellista Ytterligare delar och verktyg som krävs 7 3 Produktöversikt 8 4 Tekniska data 10 5 Layout för MIC-ALM-WAS Installation 13 7 Felsökning 17 Bosch Security Systems Installation Manual F.01U

4 4 sv Säkerhet MIC Alarm-Washer Interface Unit Säkerhet Om den här handboken Den här handboken har sammanställts med stor noggrannhet och informationen i den har noggrant verifierats. Texten var fullständig vid tryckningen. På grund av det pågående utvecklingsarbetet av produkterna kan innehållet i denna handbok ändras utan föregående meddelande. Bosch Security Systems påtar sig inget ansvar för skador som uppstår direkt eller indirekt på grund av fel, försummelser eller avvikelser mellan handboken och den beskrivna produkten. 1.2 Juridisk information Copyright Den här handboken tillhör Bosch Security Systems Inc. och är skyddad av upphovsrättslagar. Med ensamrätt. Varumärken Alla maskinvaru- och programproduktnamn som används i det här dokument är troligen registrerade varumärken och måste hanteras i enlighet med det. 1.3 Säkerhetsanvisningar Fara! Hög risk: Den här symbolen anger omedelbar fara som "Farliga spänningsnivåer" inuti produkten. Om du inte tar hänsyn till detta leder det till elektriska stötar, allvarliga eller livshotande kroppsskador.!! Varning! Mellanhög risk: Visar på en potentiellt farlig situation. Om den inte undviks kan den leda till mindre eller måttliga personskador. Viktigt! Låg risk: Visar på en potentiellt farlig situation. Om denna inte undviks kan den leda till skador på egendom eller risk för skador på enheten.!! Viktigt! Strömförsörjningsenheten för lågspänning måste efterleva EN/UL Strömförsörjningsenheten måste vara en SELV-LPS-enhet eller en SELV-enhet av klass 2 (extra låg spänning begränsad strömkälla). Viktigt! Kameran måste vara jordad F.01U Installation Manual Bosch Security Systems

5 MIC Alarm-Washer Interface Unit Säkerhet sv Viktiga säkerhetsinstruktioner Läs, följ och förvara följande säkerhetsinstruktioner för framtida bruk. Se till att följa samtliga varningar innan du använder enheten. 1. Rengör endast med en torr trasa. Använd inte flytande rengöringsmedel eller rengöringsmedel på sprejburk. 2. Installera inte enheten i närheten av värmekällor, som element, värmare, spisar eller andra apparater (inklusive förstärkare), som avger värme. 3. Spill aldrig vätska på enheten. 4. Vidta försiktighetsåtgärder för att skydda enheten mot strömsprång och blixtnedslag. 5. Justera endast de kontroller som anges i driftsinstruktionerna. 6. Använd endast enheten tillsammans med den strömkälla som anges på märketiketten. 7. Utför inte själv underhåll på en skadad enhet om du inte är kvalificerad för detta. Service ska endast utföras av kvalificerad servicepersonal. 8. Installationen ska utföras enligt tillverkarens instruktioner, enligt tillämpliga lokala föreskrifter. 9. Använd endast tillbehör som tillverkaren anger. Obs! För att uppfylla krav enligt larmstandard EN vid strömförsörjningens dippar och korta avbrott krävs tillhörande utrustning (t.ex. UPS). En UPS-enhet måste ha en överföringstid mellan 2 6 ms och en reservkörningstid som är längre än 5 sekunder för effektnivån som anges i produktdatabladet. Bosch Security Systems Installation Manual F.01U

6 6 sv Säkerhet MIC Alarm-Washer Interface Unit 1.5 Kundtjänst och service Om enheten behöver service, kontakta närmaste Bosch Security Systems servicecenter för godkännande av retur och leveransinstruktioner. Servicecenter USA Telefon: eller Fax: E-post: Kundtjänst Telefon: Fax: E-post: Teknisk support Telefon: Fax: eller E-post: Reparationscenter Telefon: Fax: eller E-post: Kanada Telefon: Fax: Europa, Mellanöstern och Afrika Kontakta din lokala återförsäljare eller Bosch-säljkontor. Använd den här länken: Asien och Stillahavsområdet Kontakta din lokala återförsäljare eller Bosch-säljkontor. Använd den här länken: Mer information För ytterligare information, kontakta närmaste Bosch Security Systems eller besök vår webbplats på F.01U Installation Manual Bosch Security Systems

7 MIC Alarm-Washer Interface Unit Packa upp sv 7 2 Packa upp Utrustningen ska packas upp och hanteras varsamt. Kontrollera att förpackningens utsida inte är skadad. Meddela speditören omedelbart om en artikel ser ut att ha skadats under transporten. Bekräfta att alla delar i listan Artikellista ingår, se nedan. Meddela omedelbart en kundtjänst- eller försäljningsmedarbetare på Bosch Security Systems om någon artikel saknas. Använd inte produkten om någon komponent verkar skadad. Kontakta Bosch Security Systems om varorna är skadade. Originalemballaget är den säkraste behållaren som kan användas för att transportera enheten och måste användas om enheten returneras för service. Spara den för eventuellt framtida bruk. 2.1 Artikellista Varje enhet levereras med följande delar: Kapsling med tre (3) vattentäta M16-kabelboxar och en (1) M16-blindplugg installerat En (1) vattentät M16-kabelbox, ej installerad Fyra (4) Pozidriv-skruvar för locket Fyra (4) skruvlock som täcker lockskruvarna Installationshandbok 2.2 Ytterligare delar och verktyg som krävs Strömkälla på 24 V AC, 50/60 Hz, 1A #2 Phillips-kryssmejsel eller Pozidriv-skruvmejsel för lockskruvarna Fyra (4) M4 (#8) monteringsskruvar och brickor Skruvmejsel för monteringsskruvarna Bosch Security Systems Installation Manual F.01U

8 8 sv Produktöversikt MIC Alarm-Washer Interface Unit 3 Produktöversikt Gränssnittet för MIC larm och rengöringsenhet (MIC-ALM-WAS-24) har följande funktioner: användaranslutningar för larmingångar användaranslutningar för larmutgångar användaranslutningar för rengöringsenhet (som sprutar vatten eller rengöringsmedel på kamerans visningsfönster) som är anslutet till gränssnittet en tryckknapp på kretskortsatsen som gör att användarna kan aktivera och testa rengöringsenheten Den 3-ledade RS-485-kabeln från kamerasockeln löper genom den vattentäta kabelboxen i kapslingen och ansluter terminalblocket P200 på kretskortsatsen. För enheten krävs en strömkälla på 24 V AC, 50/60 Hz, 1A. Alla anslutningar för in-/utgång (vid externa anslutningar) har överspänningsskydd mot ESD, RFI och spänningsutjämning. Kapslingen, klassificerad enligt IP67, är tillverkad av stöttålig polykarbonat som skyddar mot våta miljöer. 79 mm (3.11 in.) 200 mm 120 mm (4.72 in.) (7.87 in.) F.01U Installation Manual Bosch Security Systems

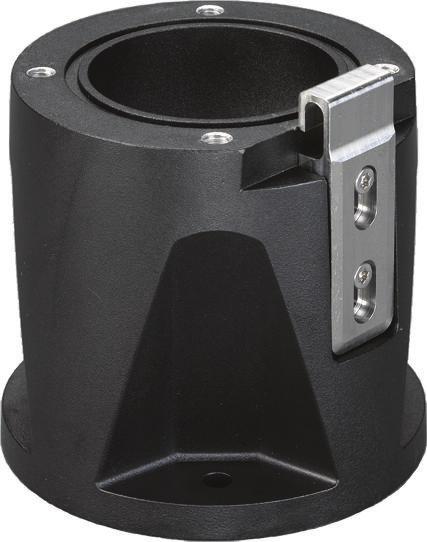

9 MIC Alarm-Washer Interface Unit Produktöversikt sv 9 Figur 3.1: Typisk konfiguration med MIC-ALM-WAS-24 1 MIC7000-kamera 6 24 VAC-nätdel, 1A, 50/60 Hz (usersupplied) 2 MIC hakförsedd DCA (MIC-DCA-Hx) 7 Spolarpumptillbehör 3 RS-485-kabel, 3-ledad (user-supplied) 8 Gränssnittskabel för spolarstyrning (user-supplied ) 4 MIC-ALM-WAS-24-kapsling 9 Kablar för larmingång/- utgångsgränssnitt (user-supplied) 5 Gränssnittskabel för 24 VAC (usersupplied) för MIC-ALM-WAS Övervakad omkopplare för sabotagelarm (user-supplied) Bosch Security Systems Installation Manual F.01U

10 10 sv Tekniska data MIC Alarm-Washer Interface Unit 4 Tekniska data Specifikationer Specifikation Strömspecifikationer Larmingångar Larmutgångar Spolarmotorutgång Kommunikation Tryckknapp Beskrivning 24 V AC ± 10 %, 50/60 Hz, 1A Fyra (4) normala larmkontakter (valbart N.O./N.C.) Två (2) övervakade larmingångar för sabotage med slutterminering på 2,2 kohm Tre (3) öppna kollektorutgångar, 32 V, 150 ma Styrkontaktrelä, 250 V, 5 A 3-ledad RS-485, halvduplex Direktomkopplare som aktiverar spolarrelä Krav för kabel Anslutning Kabelmätning Maximalt avstånd Ström, 3-ledad 0,2 mm² - 0,5 mm² / AWG Spolarutgång, 2-ledad RS-485, 3-ledad skyddad 0,08 mm² - 0,2 mm² / AWG Larm, flerledade, skyddade 15 m med 0,2 mm² / AWG m med 0,5 mm² / AWG m med 0,08 mm² / AWG 28 Kabelrekommendationer Manteln för varje kabel bör vara avsedd för utomhusbruk (UV-tålig och vädertålig som kan användas vid drifttemperatur mellan -40 till +60 C). Rekommenderad kabeldiameter 6 10 mm (¼ 3/8 ) / AWG Längd 7 mm F.01U Installation Manual Bosch Security Systems

11 MIC Alarm-Washer Interface Unit Layout för MIC-ALM-WAS-24 sv 11 5 Layout för MIC-ALM-WAS-24 Bilden nedan visar layouten för MIC-ALM-WAS-24, med kretskortsatsen och fyra (4) kabelboxar installerade. Obs! Objekt 14 visar den extra M16-kabelboxen i stället för M16-pluggen (som är fabriksinstallerad i kapslingen). 1 Hål för lockskruv, totalt fyra (4) st 2 Hål för monteringsskruv, totalt fyra (4) st 3 Kabelbox, storlek M16, avsedd för 24 V AC-strömkabel Bosch Security Systems Installation Manual F.01U

12 12 sv Layout för MIC-ALM-WAS-24 MIC Alarm-Washer Interface Unit 4 Terminalblock (3-stifts, märkt P300) för 24 V AC-strömkabel 5 [inte används] 6 Terminalblock (12-stifts, märkt P101) vid larmanslutningar 7 Larmlysdioder (märkta A01, A02, A03, A11, A12, A13, A14) 8 Terminalblock (3-stifts, märkt P200) vid RS-485-larmanslutningar 9 Kabelbox, storlek M16, avsedd för RS-485-anslutningar från kamera 10 Terminalblock (2-stifts, märkt P100) vid anslutningar till spolare 11 Tryckknapp (röd, märkt PUMP ON) för att aktivera och testa rengöringsenheten 12 Kabelbox, storlek M16, avsedd för anslutningar till rengöringsenhet 13 Lysdiod som indikerar aktivitet i rengöringsenhet 14 Kabelbox, storlek M16, avsedd för larmanslutningar i in-/utgång (medföljer, men är inte fabriksinstallerat) 15 Lysdiod som indikerar ström 16 Lysdiod (märkt ACTIVITY) som indikerar kommunikation mellan MIC-ALM-WAS-24 och kameran F.01U Installation Manual Bosch Security Systems

13 MIC Alarm-Washer Interface Unit Installation sv 13 6 Installation! Viktigt! Installationen måste utföras av kvalificerad personal och uppfylla standarderna ANSI/NFPA 70 (National Electrical Code (NEC)), Canadian Electrical Code, Del I (även kallad CE-kod eller CSA C22.1) och alla tillämpliga lokala föreskrifter. Bosch Security Systems, Inc. påtar sig inget ansvar för eventuella skador eller förluster som orsakats av felaktig eller olämplig installation. Obs! För att uppfylla krav enligt larmstandard EN vid strömförsörjningens dippar och korta avbrott krävs tillhörande utrustning (t.ex. UPS). En UPS-enhet måste ha en överföringstid mellan 2 6 ms och en reservkörningstid som är längre än 5 sekunder för effektnivån som anges i produktdatabladet. Obs! För att bibehålla IP-klassningen för kapslingen bör du endast installera angivna eller kända boxar med samma miljöklassning som kapslingen enligt boxens installationsanvisningar. Obs! Alla numrerade objekt som hänvisas till i följande steg avser layouten för MIC-ALM- WAS-24. Installera MIC-ALM-WAS-24, följ anvisningarna nedan så här: 1. Välj en säker installationsplats för enheten. Den idealiska platsen är ett ställe där enheten inte kan störas, vare sig avsiktligt eller oavsiktligt, och där miljöförhållandena ligger inom specifikationerna. För att skydda maximalt mot EMC-störning bör enheten installeras i lämpligt och väl jordat skyddsskåp. 2. Ta bort locket. Lossa de fyra (4) M4-skruvarna och ta bort locket på kapslingen (objekt 1). 3. Montera enheten till en stabil yta om du vill. Leta reda på de fyra (4) monteringshålen (objekt 2). Om så behövs borrar du fyra (4) hål i monteringsytan enligt bilden nedan. Sätt fast kapslingen till monteringsytan med M4- (#8) skruvar och brickor (medföljer inte). Bosch Security Systems Installation Manual F.01U

14 14 sv Installation MIC Alarm-Washer Interface Unit 90 mm (3.54 in.) Figur 6.1: Mått, monteringshål, MIC-ALM-WAS mm (7.40 in.) 4. Se information om installationen på skivbolaget lock. Se etiketten på insidan av inhägnad locket för viktiga installation information. 5. Anslut RS-485-kommunikationskabeln från kameran till enheten. Förbered kabeln om så behövs. Välj den mest lämpade platsen för kabelboxen utifrån installationsvillkoren. Objekt 9 rekommenderas. Mata kabeln genom kabelboxen till kapslingen. Anslut till terminalblock P200 (objekt 8) enligt nedanstående tabell. Pin Beskrivning/funktion 1 Data- 2 Jord 3 Data+ Kontrollera att anslutningarna är säkra. 6. Anslut strömkabeln. Förbered kabeln om så behövs. Välj den mest lämpade platsen för kabelboxen utifrån installationsvillkoren. Objekt 3 rekommenderas. Mata kabeln genom kabelboxen till kapslingen. Anslut till terminalblock P300 (objekt 4) enligt nedanstående tabell F.01U Installation Manual Bosch Security Systems

15 MIC Alarm-Washer Interface Unit Installation sv 15 Pin Beskrivning/funktion 1 Ledningsspänning 2 Chassijord 3 Nollspänning Kontrollera att anslutningarna är säkra. 7. Anslut larmets in- och utgångar om så önskas. Förbered kabeln om så behövs. Välj den mest lämpade platsen för kabelboxen utifrån installationsvillkoren. Objekt 14 rekommenderas. Om du har valt boxplatsen (se objekt 14), tar du bort M16-pluggen och sätter i den extra kabelboxen som medföljer för larmets in-/utgångsgränssnitt. Mata kabeln genom kabelboxen till kapslingen. Utför anslutningarna för alla larmingångar (för externa enheter som dörrkontakter eller sensorer) och larmgivare (för omkoppling av externa enheter som lampor, larmsirener eller andra larmenheter) till terminalblock P101 (objekt 6) enligt nedanstående tabell. Anm. 1: Stift är numrerade från höger till vänster på terminalblock P101. Anm. 2: Alla GND-terminaler kan användas med valfri larmingång eller -utgång. Pin Beskrivning/funktion 1 Larmingång 1 2 Larmingång 2 3 Larmingång 3 4 Larmingång 4 5 Jord 6 Larmutgång 1 7 Larmutgång 2 8 Larmutgång 3 9 Jord 10 Sabotagelarm 1 11 Sabotagelarm 2 12 Jord Kontrollera att anslutningarna är säkra. Vid användning av ingångar för sabotagelarm ansluter du en slutterminering på 2,2 kohm intill larmkontakten. 8. Anslut spolarpumpen om du vill. Förbered kabeln om så behövs. Välj den mest lämpade platsen för kabelboxen utifrån installationsvillkoren. Objekt 12 rekommenderas. Mata kabeln genom kabelboxen till kapslingen. Anslut till terminalblock P100 (objekt 10) enligt nedanstående tabell. Bosch Security Systems Installation Manual F.01U

16 16 sv Installation MIC Alarm-Washer Interface Unit Pin Beskrivning/funktion 1 Relä normalt öppet 2 Relä gemensamt Kontrollera att anslutningarna är säkra. 9. Kontrollera att enheten får ström. Koppla in strömmen till enheten. Om du vill kan du testa spolaren genom att trycka på den röda knappen märkt PUMP ON på kretskortsatsen (objekt 11). Lysdioden märkt WASHER på kretskortsatsen (objekt 13) tänds vid telemetrikommandon som aktiverar spolaren. Observera att kamerans programvara förhindrar att spolaren körs i mer än 10 sekunder kontinuerligt för att förhindra att spolarflaskan töms. I nedanstående tabell anges lysdiodens mönster på kretskortsatsen när den fungerar som förväntat. Lysdiod Indikator Beskrivning Röd lysdiod PÅ Ström PÅ Gröna lysdioder Blinkar Larmen aktiva Gul lysdiod Blinkar RS-485-kommunikation aktivt 10. Slutförd installation. Sätt fast kapslingslocket igen. Dra åt de fyra (4) lockskruvarna till 1 1,5 N m för att säkerställa att kapslingen är vattentät. Om du vill kan du föra skruvlocken över lockskruvarna som skyddar kapslingen från sabotage F.01U Installation Manual Bosch Security Systems

17 MIC Alarm-Washer Interface Unit Felsökning sv 17 7 Felsökning I nedanstående tabell anges lysdiodens mönster på kretskortsatsen när den inte fungerar som förväntat. LED färg Indikatorlampa Beskrivning Upplösning Röd lysdiod AV Strömmen är AV eller felaktig polaritet används till 24 V AC-ingångskontakten. Gul lysdiod AV Det finns ingen kommunikation mellan MIC-ALM- WAS-24 och kameran. Återanslut strömmen till enheten. Korrekt polaritet. Kontrollera RS-485- ledningens polaritet. Bosch Security Systems Installation Manual F.01U
