SYSTEMDATABLAD Sika FloorJoint PB-30 PD

Transkript

1 SYSTEMDATABLAD PREFABRICERAD FOGPANEL FÖR PARKERINGSHUS OCH RAMPER PRODUKTBESKRIVNING är en prefabricerad fogpanel för golv av kolfiberförstärkt polymerkomposit med hög mekanisk beständighet. Den vågformade designen på fogen möjliggör en förbättrad belastningsfördelning, vilket resulterar i minimala vibrationer från bil- och trucktrafik. Sika Floor-Joint PD panelen är försedd med fläns längs båda sidorna för den avsedda golvbeläggningen. ANVÄNDNING skall endast användas av erfarna professionella användare system används vid nyproduktion och renovering av fogar i betong med normalt- till mediumslitage, t.ex parkeringshus, garagegolv, ramper och lager- och logistiskgolv. EGENSKAPER / FÖRDELAR Slipbar profil för integrering i golvytan Termisk expansionkoefficient liknande som för hartsbaserade golv Vattentät systemdesign möjlig Nästan inga vibrationer märkbara under bil- och trucktrafik Trafikerbar efter 24 timmar Hög kemikalieresistens Lätt att installera och reparera Hög mekanisk beständighet Korrosionsfri För mellanrum i underlaget med en bredd på maximum 60 mm (max. positiv fogrörelse = 40 mm) GODKÄNNANDEN / STANDARDER Reaction to fire classification acc. to DIN EN Test report No.: KB-Hoch / 5

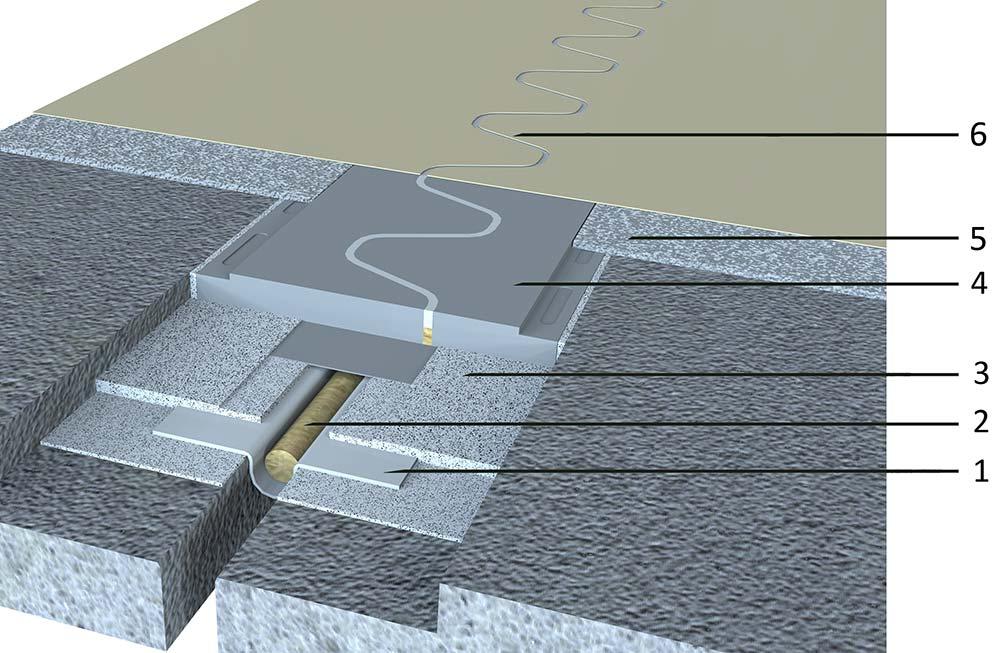

2 SYSTEMINFORMATION Systemstruktur 1. Vattentätning Sikadur -30 eller Sikadur -31 CF Normal + Sikadur -Combiflex SG- 20 P 2. Bottningslist Sika Backing Rod, storlek enligt bredden på fogen 3. Lim Sikadur -30 Normal eller Sikadur - 31 Normal 4. Golvpanel Sika FloorJoint PD fogad med Sikaflex PRO-3 5. Slitskikt Sikafloor -156/ Sikafloor - 375, fullströas 6. Ytskikt T ex Sikafloor -359 N Kemisk bas Polyuretan TEKNISK INFORMATION Brandtålighet Bfl s1 (kompositmaterialet av Sika FloorJoint S panel) (EN ) Fogutformning Bredd på mellanrum 1 Positiv fogrörelse 2 Negativ fogrörelse 3 0 mm +40,0 mm 4-0 mm 5 mm +37,5 mm 4-5 mm 10 mm +35,0 mm 4-5 mm 15 mm +32,5 mm 4-5 mm 20 mm +30,0 mm 4-5 mm 25 mm +27,5 mm 4-5 mm 30 mm +25,0 mm 4-5 mm 35 mm +22,5 mm 4-5 mm 40 mm +20,0 mm 4-5 mm 45 mm +17,5 mm 4-5 mm 50 mm +15,0 mm 4-5 mm 55 mm +12,5 mm 4-5 mm 60 mm +10,0 mm -5 mm 1. Bredden på mellanrummet i betongen under Sika FloorJoint PD under installation. 2. Positiv fogrörelse är hur mycket mellanrummet kan öppna, jämfört med den ursprungliga bredden under installation av Sika FloorJoint PD. Överskrid inte den positiva fogrörelsens maximala kapacitet, då tänderna i Sika FloorJoint PD blir utan stöd och kan gå sönder. 3. Negativ fogrörelse är hur mycket mellanrummet kan stängas, jämfört med den ursprungliga bredden under installationen av Sika FloorJoint PD. 4. Fogmassan kan gå sönder under hög positiv fogrörelse, detta påverkar inte dem tekniska egenskaperna av. Syftet med fogmassan är att minska smuts i fogen, inte att göra fogen vattentät. Installera Sikadur -Combiflex SG system under om en vattentät fog krävs. 2 / 5

3 APPLICERINGSINFORMATION Förbrukning Omgivande luft Relativ luftfuktighet Daggpunkt fukthalt System: Beläggning Produkt Förbrukning Vattentätning Sikadur -30 Normal eller Sikadur -31 Normal + Sikadur - Combiflex SG-20 P Bottningslist Lim Golvpanel Primer & slitskikt Sika Backing rod (storlek enligt bredden på fogen) Sikadur -30 Normal eller Sikadur -31 Normal Sika FloorJoint PD fogad med Sikaflex Pro 3 Sikafloor -156/-161 Sikafloor -375, fullströad med kvartssand 0,7-1,2 mm* Lim: ~ 1,2 kg/löpmeter; Combiflex tape: 1 m/löpmeter 1 m/löpmeter ~ 3-5 kg/löpmeter (beroende på djupet av snittet) 1 st per 1,2 löpmeter ~ 0,3-0,5 kg/m² ~ 1,5-1,8 kg/m² ~ 4,0-6,0 kg/m² Ytskikt Sikafloor -359 N ~ 0,9 kg/m² * Som alternativ ströning kan 0,3-0,7 mm kvartssand användas i respektive beläggningslager. Dessa siffror är teoretiska och medger inte ytterligare material på grund av ytporösitet, ytprofil, variationer i tjocklek eller spill etc. Den optimala en för installation är ca. +15 C min. / +25 C max. 80% R.F max. Undvik kondens! Underlaget och det ohärdade golvsystemet måste vara minst 3 C över daggpunkten för att minimera risken för kondens och fläckar på golvytan. Den optimala en för installation är ca. +15 C min. / +25 C max. < 4% viktdelar Testmetod: Sika -Tramex mätare, CM-mätning eller ugnstorkningsmetod. Ingen tillskjutande fukt enligt ASTM (Polyetenplast). 3 / 5

4 Väntetid / Övermålning Innan applicering av Sikadur -30/-31 Normal + Sika -FloorJoint S på Sikadur -30/-31 Normal + Sika -FloorJoint S tillåt: +10 C 24 timmar 14 dagar +20 C 12 timmar 10 dagar +30 C 8 timmar 7 dagar Innan slipning och applicering av Sikafloor -375 på Sikadur -30/-31 Normal + Sika -FloorJoint S tillåt: +10 C 24 timmar 14 dagar +20 C 12 timmar 10 dagar +30 C 8 timmar 7 dagar Innan slipning och applicering av Sikafloor -359 N på Sikafloor -375 tillåt: +10 C 24 timmar 48 timmar +20 C 15 timmar 24 timmar +30 C 8 timmar 16 timmar Tidsangivelserna är ungefärliga och kommer att påverkas av ändrade omgivningsförhållanden, i synnerhet och relativ fuktighet. Applicerad produkt Färdig att använda Temperatur Gångtrafik Lätt trafik Fullt uthärdad +10 C 24 timmar 72 timmar 7 dagar +20 C 12 timmar 30 timmar 5 dagar +30 C 5 timmar 24 timmar 4 dagar Observera: tiderna är uppskattade och att kan komma att påverkas av och luftfuktighet. PRODUKTINFORMATION Förpackning Hållbarhet Lagringsförhållanden APPLICERINGSINSTRUKTIONER UNDERLAGETS KVALITÉ / FÖRBEHANDLING Underlag av betong skall vara oskadat, ha tillräcklig tryckhållfasthet (min 25 N/mm 2 ) och en draghållfasthet på min 1,5 N/mm 2. Underlaget måste vara rent, torrt och fritt från alla föroreningar såsom smuts, olja, fett, beläggningar och ytbehandlingar, etc. Svag betong skall avlägsnas, ytdefekter och håligheter skall öppnas fullständigt. Om det finns inbyggda metallprofiler, avlägsna dem med en vinkelslip eller skärbrännare. Undvik att skapa gnistor eftersom att det kan vara en brandrisk. Allt damm, lösa partiklar och skadat underlag måste vara helt borttaget från alla ytor innan installation av fogpanelen, företrädesvis genom dammsugning. För detaljerade instruktioner om förberedelse för snittet se Sikas metodbeskrivning: "Sika FloorJoint PD" APPLICERING För mer information se Sikas metodbeskrivning "Sika FloorJoint PD". ÖVRIGA DOKUMENT Sikas metodbeskrivning: Utvärdering och förberedande arbete av underlag för golvsystem Sikas metodbeskrivning: Blandning och applicering av golvsystem BEGRÄNSNINGAR Produkter skall endast appliceras i enlighet med deras avsedda användning. Användning utomhus endast om hastighetsbegränsningen är < 30 km/h och om polymerpanelen är belagd med ett UV-skydd, t ex Sikafloor -359 N. Förvara alltid Sika FloorJoint XS i en horisontell position. Ta aldrig bort maskeringstejpen på undersidan av Sika FloorJoint XS panelen. Maskeringstejpen är 4 / 5

5 nödvändig för att skilja på panelens två kompositdelar, vilket tillåter fogens rörelse efter installation. Ingen relativ vertikal förskjutning av betongplattor på båda sidor av fogen. Vidta lämpliga åtgärder om nödvändigt så som förankring/bultning eller konsolidering genom injektion innan installation av. Överskrid inte den positiva fogrörelsens maximala kapacitet, då tänderna i Sika FloorJoint XS blir utan stöd och kan gå sönder. Sättning av underlaget eller limmet kan leda till sprickor i Sika FloorJoint XS. Dessa sprickor utgör inte en defekt, eftersom de inte påverkar användbarheten. Överskrid inte det maximala slipdjupet på 2 mm. Om bokstäverna på Sika FloorJoint PD inte syns efter slipning har det maximala slipdjupet överskridits och profilens mekaniska beständighet har minskat. Ersätt då panelen. Fogrörelsen av byggdelarna måste beräknas av en byggnadsingenjör och göras tillgängliga för alla inblandade parter. Fogmassan kan gå sönder under positiv fogrörelse på ungefär mm, detta påverkar inte de tekniska egenskaperna av. Syftet med fogmassan är att minska smuts i fogen, inte att göra fogen vattentät. Installera Sikadur -Combiflex SG System under om en vattentät fog krävs. Inspektera fogförseglingen regelbundet och förnya om nödvändigt. Kontrollera nötningen av diamantkapskiva kontinuerligt. Justera disken regelbundet för att säkerställa att djupet på snitten konstant är 25 mm. Använd inte en hammare för placering och justering vid installation av fogpanelen. Se alltid tillverkarens instruktioner innan användning av verktyg och blandningsutrustning. UNDERLAG FÖR PRODUKTDATA Alla tekniska data som anges i detta Produktdatablad baseras på laboratorietester. Faktiska uppmätta data kan variera beroende på omständigheter utanför vår kontroll. LOKALA BEGRÄNSNINGAR Observera att på grund av lokala föreskrifter kan produktens prestanda variera från land till land. Vänligen konsultera det lokala produktdatabladet för exakt beskrivning av tillämpningsområden. MILJÖ, HÄLSA OCH SÄKERHET För information och råd om säker hantering, lagring och avfallshantering av kemiska produkter, ska användarna konsultera det senaste säkerhetsdatabladet (SDS) innehållande fysiska, ekologiska, toxikologiska och annan säkerhetsrelaterad information. LAGSTIFTNING Informationen och i synnerhet rekommendationerna avseende applikation och slutanvändning av Sikaprodukterna lämnas i god tro baserat på Sikas nuvarande kunskap och erfarenhet av produkterna när dessa lagras, hanteras och används under normala förhållanden på ett korrekt sätt. I praktiken kan differenserna i material, underlag och den aktuella platsen variera på sådant sätt att ingen garanti vad gäller användbarhet eller lämplighet för ett visst ändamål kan lämnas. Med hänsyn härtill kan något rättsligt ansvar av vad slag det må vara varken härledas från denna information eller från någon skriftlig rekommendation eller i övrigt beträffande produkten lämnade råd. Hänsyn måste vid användningen även tas till tredje mans ägande och andra eventuella rättigheter. Alla order accepteras under förutsättningen av att Sikas aktuella försäljnings- och leveransbestämmelser är gällande. Användaren skall alltid använda sig av den senaste utgåvan av den aktuella produktens tekniska datablad, vilket kan erhållas vid förfrågan eller på hemsidan Sika Sverige AB Domnarvsgatan 15 Box 8061 SE Spånga, SWEDEN Tel info@se.sika.com SikaFloorJointPB-30PD-sv-SE-( )-1-1.pdf 5 / 5
