1 Tekniskt datablad Version Id nr: SikaProof A SikaProof A Fullt vidhäftande FPO-membran som vattentätningssystem för källare och andra underjordskonstruktioner Construction Produktbeskrivning Användning Egenskaper/ Fördelar Tester Godkännanden / Standarder SikaProof A är ett fullt och permanent vidhäftande, självhäftande vattentätningssystem bestående av komposit-membran. Det består av ett präglat polyolefin (FPO) membran laminerat med ett tätande rutnät och en icke-vävd fleece. SikaProof A kall-appliceras och för-appliceras, då det installeras utan värme eller öppen låga, och före stålarmeringen monteras och betongen gjuts. Fuktsäkrande, skydd av betong och vattentätning av källare och andra underjordskonstruktioner mot grundvatteninträngning: Betongplattor under jord Väggar med både enkel eller dubbel formsättning under jord Utbyggnads- eller ombyggnadsarbeten För prefabricerade konstruktioner Kall-applicerad (ingen förvärmning eller öppen låga) och för-applicerad, innan armering monteras och betongen gjuts. Fullt och permanent vidhäftande till betongkonstruktionen Inget längsgående vattenflöde eller migration av vatten mellan betongkonstruktionen och membransystemet Hög vattentäthet testad enligt ett flertal olika standarder Lätt att installera med fullt vidhäftande skarvar (ingen svetsning krävs) Väderresistent med temporär UV-stabilitet Resistent mot åldring Hög flexibilitet och spricköverbyggande förmåga Resistent mot aggressiva medium i naturligt grundvatten och jord Kan kombineras med Sikas andra godkända vattentätningssystem t ex: Sikaplan WT membran, FPO-baserade vattentätningsmembran Sikadur-Combiflex SG system, FPO-baserat fogtätningssystem Produktdeklaration EN Flexibla membran för vattentätning CE-certifikat nr CPD-065, Funktionstest, Wissbau, testrapport nr (SikaProof A-08), Funktionstest, Wissbau, testrapport nr (genomföringar), Funktionstest, Wissbau, testrapport nr (pålhuvud), ASTM D 5385 mod., Sika Technology AG, intern testlaboratorium, testrapport nr , Radonpermeabilitet, Slovak Medical University, för SikaProof A-12, testrapport nr. E-215/2011, Radonpermeabilitet, Slovak Medical University, för SikaProof A-08, testrapport nr. E-214/2011, Sika Ultrafin 16 1/6

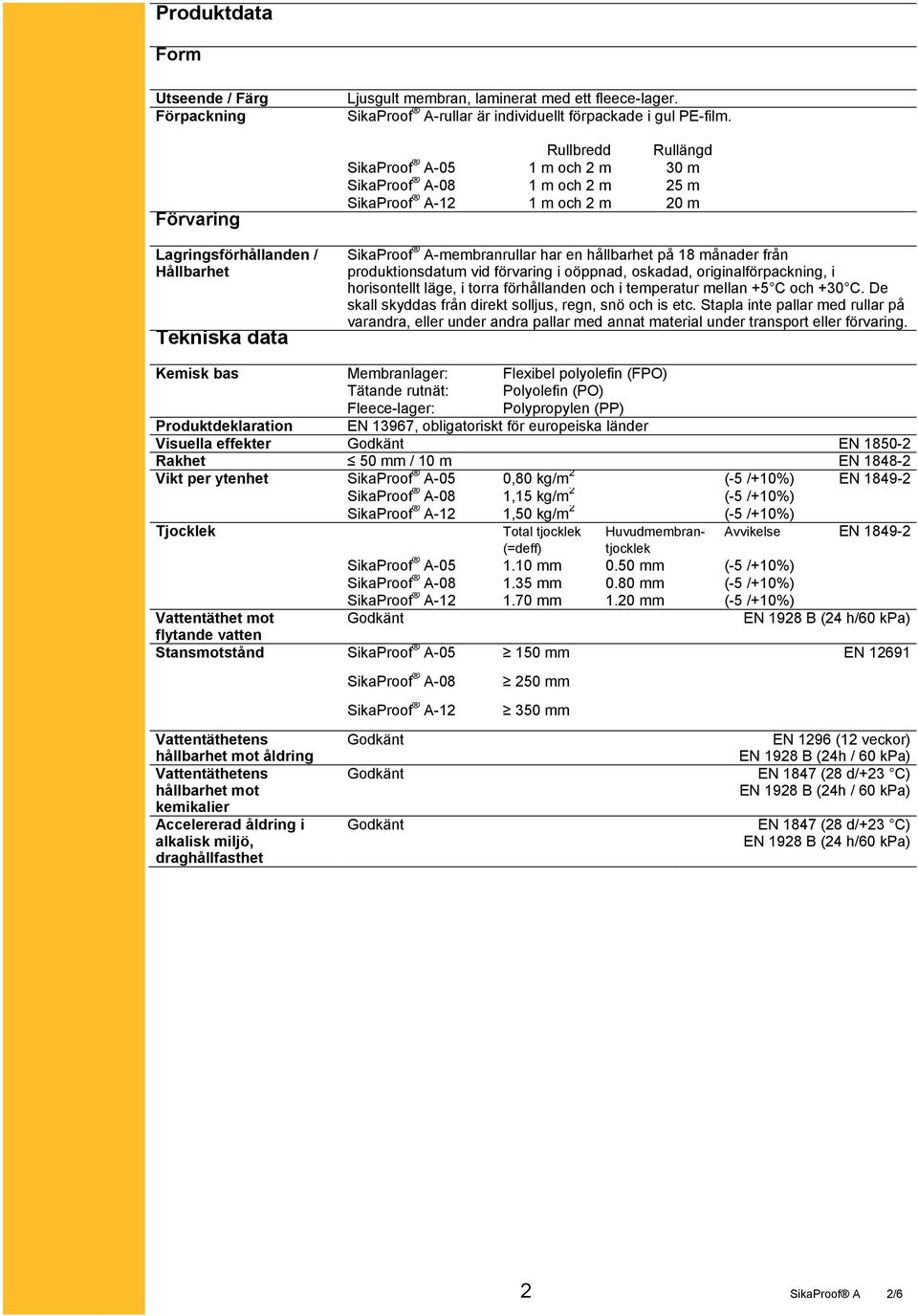

2 Produktdata Form Utseende / Färg Förpackning Förvaring Lagringsförhållanden / Hållbarhet Tekniska data Ljusgult membran, laminerat med ett fleece-lager. SikaProof A-rullar är individuellt förpackade i gul PE-film. Rullbredd Rullängd SikaProof A-05 1 m och 2 m 30 m SikaProof A-08 1 m och 2 m 25 m 1 m och 2 m 20 m SikaProof A-membranrullar har en hållbarhet på 18 månader från produktionsdatum vid förvaring i oöppnad, oskadad, originalförpackning, i horisontellt läge, i torra förhållanden och i temperatur mellan +5 C och +30 C. De skall skyddas från direkt solljus, regn, snö och is etc. Stapla inte pallar med rullar på varandra, eller under andra pallar med annat material under transport eller förvaring. Kemisk bas Membranlager: Flexibel polyolefin (FPO) Tätande rutnät: Polyolefin (PO) Fleece-lager: Polypropylen (PP) Produktdeklaration EN 13967, obligatoriskt för europeiska länder Visuella effekter Godkänt EN Rakhet 50 mm / 10 m EN Vikt per ytenhet SikaProof A-05 0,80 kg/m 2 (-5 /+10%) EN SikaProof A-08 1,15 kg/m 2 (-5 /+10%) 1,50 kg/m 2 (-5 /+10%) Tjocklek Total tjocklek Huvudmembrantjocklek Avvikelse EN (=deff) SikaProof A mm 0.50 mm (-5 /+10%) SikaProof A mm 0.80 mm (-5 /+10%) 1.70 mm 1.20 mm (-5 /+10%) Vattentäthet mot Godkänt EN 1928 B (24 h/60 kpa) flytande vatten Stansmotstånd SikaProof A mm EN Vattentäthetens hållbarhet mot åldring Vattentäthetens hållbarhet mot kemikalier Accelererad åldring i alkalisk miljö, draghållfasthet SikaProof A-08 Godkänt Godkänt Godkänt 250 mm 350 mm EN 1296 (12 veckor) EN 1928 B (24h / 60 kpa) EN 1847 (28 d/+23 C) EN 1928 B (24h / 60 kpa) EN 1847 (28 d/+23 C) EN 1928 B (24 h/60 kpa) 2 SikaProof A 2/6

3 Rivningsresistens - Spikskaft (Maskinriktning) SikaProof A N EN SikaProof A N 550 N Rivningsresistens SikaProof A N EN Spikskaft SikaProof A N (Tvärriktning) 550 N Skarvstyrka SikaProof A N / 50 mm EN Draghållfasthet (Maskinriktning) Draghållfasthet (Tvärriktning) Töjning (Maskinriktning) Töjning (Tvärriktning) Vattenångstransmission Resistens mot statisk last SikaProof A N / 50 mm 250 N / 50 mm SikaProof A N / 50 mm EN SikaProof A N / 50 mm 675 N / 50 mm SikaProof A N / 50 mm EN SikaProof A N / 50 mm 550 N / 50 mm SikaProof A % EN SikaProof A % 475% SikaProof A % EN SikaProof A % 550% SikaProof A-05 0,75-0,95 g/m 2 x 24 h EN 1931 (+23 C/75% r.h.) m SikaProof A-08 0,75-0,95 g/m 2 x 24 h m 0,50-0,75 g/m 2 x 24 h m 20 kg EN (Metod B, 24 h/20 kg) Reaktion vid brand Klass E EN :2000 Ytterligare data (icke CE-relevant) Radon-permeabilitet SikaProof A-08 (2,0 +/- 0,3) x m 2 /s Certifikat E-214/2011 Vattentäthet mot lateralt vattenflöde under membransystemet (5,3 +/- 0,7) x m 2 /s Certifikat E-215/2011 SikaProof A-08 7,0 bar ASTM D 5385 mod. 7,0 bar 3 SikaProof A 3/6

4 Systeminformation System-komponenter Tillbehör Applikation SikaProof A-05, membran i rullar i bredder 1.0 och 2.0 m SikaProof A-08, membran i rullar i bredder 1.0 och 2.0 m, membran i rullar i bredder 1.0 och 2.0 m SikaProof Tape-150, självhäftande tape för intern skarvning, baserad på butylgummi, i 150 mm bredd. SikaProof ExTape-150, självhäftande tape för extern skarvning, baserad på butylgummi, i 150 mm bredd. SikaProof A -08 / -12 Edge, förformat membran i L-form för att skapa vattentätningssystemets kanter, hörn och anslutningar. SikaProof Patch-200, extern tape för membran-lappning för tätning av eventuella lokala skador eller genomföringar, levereras i 200 mm bredd. SikaProof FixTape-50, för fixering och reparation kring detaljer och genomföringar. SikaProof MetalSheet, för att skapa speciella detaljer, så som pålhuvuden. Rekommenderat system Generella kriterier SikaProof A-05 SikaProof A-08 Typisk användning Fukttätande / betongskydd / vattentätande Vattentätning av anläggningskonstruktioner Vattentätning av anläggningskonstruktioner Typisk applikation Platta på mark/ Väggar / Prefabricerade element Grundplattor / Väggar / Prefabricerade element Grundplattor / Väggar / Prefabricerade element Max. vattenpelare (tryck) < 5 m (0.5 bar) < 10 m (1.0 bar) < 15 m (1.5 bar) Spricköverbryggande förmåga Ej provat 1 mm 2 mm Denna tabell är inte heltäckande. Den kan användas som generell urvalsguide för specifika beslutskriterier. Underlagets kvalitet För mer information om hur man väljer lämplig Sika-lösning för vattentätning av underjordskonstruktioner, kontakta oss. Underlaget för SikaProof A-membran behöver ha tillräcklig stabilitet för att undvika rörelser under byggarbetet. Appliceringsförhållanden / Begränsningar Underlagets temperatur +5 C min. / + 35 C Omgivande lufttemperatur +5 C min. / + 35 C En slät, jämn och ren underlagsyta är nödvändig för att undvika membranskada. Stora hål eller porer (> mm) måste elimineras innan installation av SikaProof A membransystem. Underlaget kan vara fuktigt eller lätt vått, men vattenansamlingar måste avlägsnas. Lämpliga underlag för att montera SikaProof A membransystem på är: Betong Form (formsättning) Rigid termisk isolering Geotextil Kompakterad mark/fyllnad med geotextil (endast vid låga krav) Plywood 4 SikaProof A 4/6

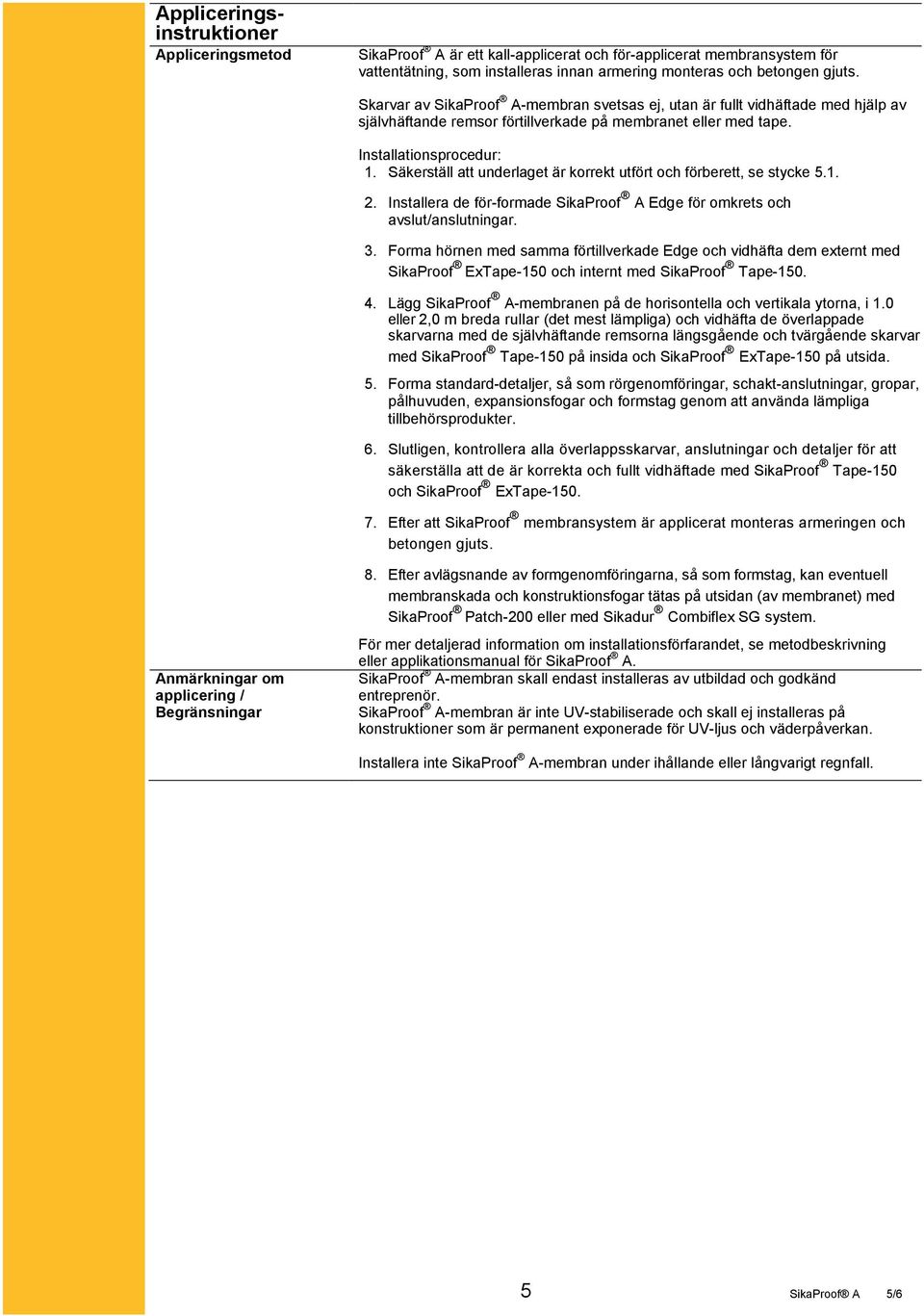

5 Appliceringsinstruktioner Appliceringsmetod SikaProof A är ett kall-applicerat och för-applicerat membransystem för vattentätning, som installeras innan armering monteras och betongen gjuts. Skarvar av SikaProof A-membran svetsas ej, utan är fullt vidhäftade med hjälp av självhäftande remsor förtillverkade på membranet eller med tape. Installationsprocedur: 1. Säkerställ att underlaget är korrekt utfört och förberett, se stycke Installera de för-formade SikaProof A Edge för omkrets och avslut/anslutningar. 3. Forma hörnen med samma förtillverkade Edge och vidhäfta dem externt med SikaProof ExTape-150 och internt med SikaProof Tape Lägg SikaProof A-membranen på de horisontella och vertikala ytorna, i 1.0 eller 2,0 m breda rullar (det mest lämpliga) och vidhäfta de överlappade skarvarna med de självhäftande remsorna längsgående och tvärgående skarvar med SikaProof Tape-150 på insida och SikaProof ExTape-150 på utsida. 5. Forma standard-detaljer, så som rörgenomföringar, schakt-anslutningar, gropar, pålhuvuden, expansionsfogar och formstag genom att använda lämpliga tillbehörsprodukter. 6. Slutligen, kontrollera alla överlappsskarvar, anslutningar och detaljer för att säkerställa att de är korrekta och fullt vidhäftade med SikaProof Tape-150 och SikaProof ExTape Efter att SikaProof membransystem är applicerat monteras armeringen och betongen gjuts. Anmärkningar om applicering / Begränsningar 8. Efter avlägsnande av formgenomföringarna, så som formstag, kan eventuell membranskada och konstruktionsfogar tätas på utsidan (av membranet) med SikaProof Patch-200 eller med Sikadur Combiflex SG system. För mer detaljerad information om installationsförfarandet, se metodbeskrivning eller applikationsmanual för SikaProof A. SikaProof A-membran skall endast installeras av utbildad och godkänd entreprenör. SikaProof A-membran är inte UV-stabiliserade och skall ej installeras på konstruktioner som är permanent exponerade för UV-ljus och väderpåverkan. Installera inte SikaProof A-membran under ihållande eller långvarigt regnfall. 5 SikaProof A 5/6

6 Viktiga noteringar Hälsa & miljö Hälsa & Miljö REACH All teknisk data som återges i detta Tekniska Datablad baseras på laboratorietester. Verkliga data kan variera beroende på omständigheter som står utanför vår kontroll. Ett säkerhetsblad enligt EC-förordningen 1907/2006 artikel 31 behövs inte för att transportera produkten eller använda den. Produkten skadar inte miljön om den används som specificerat. EU-förordningen om kemikalier och säker användning av dem (REACH: EC 1907/2006) Construction Lagstiftning Denna produkt är en vara i den mening som avses i förordning (EC) nr 1907/2006 (REACH). Den innehåller inga ämnen som är avsedda att avges från varan under normala eller rimliga förutsägbara användningsförhållanden. Därför finns det inga krav på registrering av ämnen i varor enligt artikel 7.1 i förordningen. Utifrån vår nuvarande kunskap innehåller denna produkt inte SVHC (ämnen med särskilt farliga egenskaper) från kandidatlistan publicerad av European Chemicals Agency i koncentrationer över 0,1 % (w/w). Informationen och i synnerhet rekommendationerna avseende applikation och slutanvändning av Sikaprodukterna lämnas i god tro baserat på Sikas nuvarande kunskap och erfarenhet av produkterna när dessa lagras, hanteras och används under normala förhållanden på ett korrekt sätt. I praktiken kan differenserna i material, underlag och den aktuella platsen variera på sådant sätt att ingen garanti vad gäller användbarhet eller lämplighet för ett visst ändamål kan lämnas. Med hänsyn härtill kan något rättsligt ansvar av vad slag det må vara varken härledas från denna information eller från någon skriftlig rekommendation eller i övrigt beträffande produkten lämnade råd. Hänsyn måste vid användningen även tas till tredje mans ägande och andra eventuella rättigheter. Alla order accepteras under förutsättningen av att Sikas aktuella försäljnings- och leveransbestämmelser är gällande. Användaren skall alltid använda sig av den senaste utgåvan av den aktuella produktens tekniska datablad, vilket kan erhållas vid förfrågan eller på hemsidan Sika Sverige AB Domnarvsgatan 15 Box 8061 SE Spånga Sverige Tel Fax SikaProof A 6/6
