1 2018:65 Helsingborgs Rådhus - Renovering västra trappan Antikvarisk medverkan Maria Sträng

2

3 Rapport 2018:65 Helsingborgs Rådhus - Renovering västra trappan Antikvarisk medverkan, Helsingborgs socken, 1262 Helsingborgs kommun Skåne län Maria Sträng

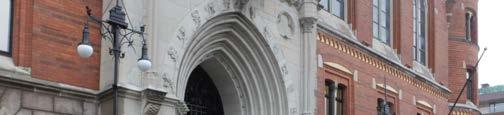

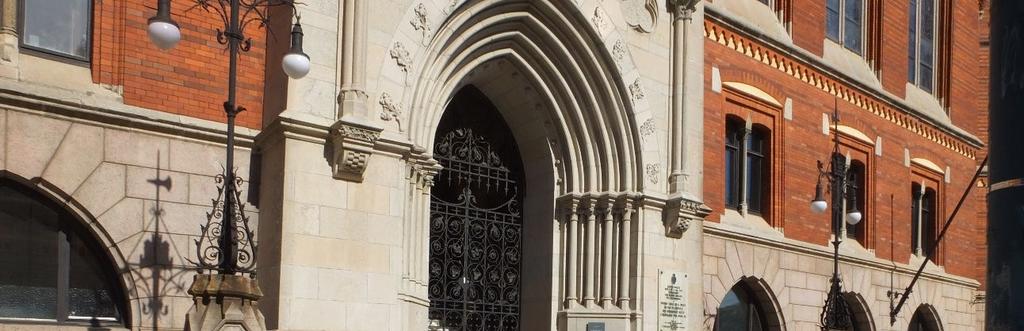

4 Regionmuseet Kristianstad Landsantikvarien i Skåne Kristianstad Box 134, Stora Torg Kristianstad Tel vx Lund Tomegapsgatan Lund Regionmuseet Kristianstad / Landsantikvarien i Skåne Rapport 2018:65 Omslagsfoto: Rådhuset med den västra trappan efter renovering.

5 Helsingborgs Rådhus renovering västra trappan Innehåll Om uppdraget... 5 Administrativa uppgifter... 5 Byggnadshistorik och beskrivning med relevans för ärendet... 6 Skyddsföreskrifter... 7 Sammanfattning utförda åtgärder... 8 Avvikelser från ursprungliga handlingar... 8 Kulturhistorisk bedömning av utförda åtgärder... 8 Handlingar med relevans för ärendet... 8 Bildbilaga med arbetsbeskrivning... 9 Bilaga bygghandling Bilaga relationshandling... 16

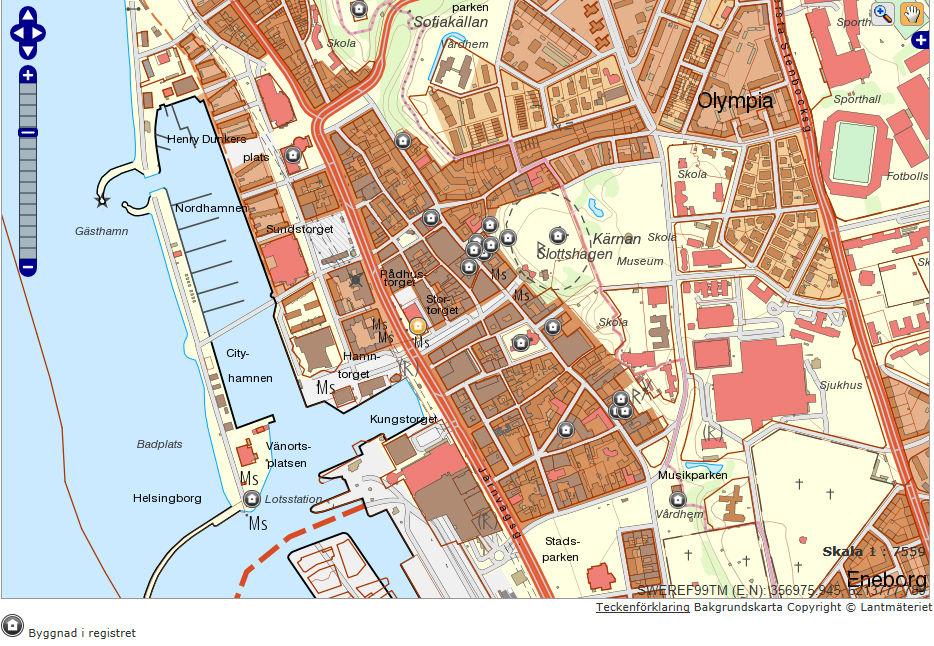

6 Skånekarta med Helsingborgs kommun markerad Konserthuset Jacob Hansens hus Kärnan Rådhuset S:ta Maria kyrka Lotsstationen Helsingborgs Rådhus, markerat med gul prick, ligger i den centrala delen av Helsingborg omgivet av både moderna och medeltida byggnadsminnen. Ett urval av dessa har markerats med namn i stor text. På Bebyggelseregistret finns information om dessa och övriga byggnader som är markerade med gråa prickar. Underlag: Skärmbild från Bebyggelseregistret

7 Helsingborgs Rådhus renovering västra trappan Om uppdraget På uppdrag av Fastighetsförvaltningen har Regionmuseet medverkat som antikvarisk expertis under samtliga åtgärder. I följande rapport avhandlas renovering av trappan vid Rådhusets västra entré. Renoveringen påbörjades under hösten Projektet samplanerades med andra pågående bygg- och anläggningsprojekt dels utmed Drottninggatan och dels på Rådhusets fasader. Länsstyrelsen har i ett tidigare ärende, dnr , gett Fastighetsförvaltningen (dåvarande Kärnfastigheter) tillstånd att montera en handledare utmed västra trappan. I övrigt utfördes arbetet som avrapporteras i denna rapport som ett underhåll efter samråd med länsstyrelsen. Montering av trappräcke utfördes i enlighet med beslut om tillstånd från länsstyrelsen, länsstyrelsens dnr (övriga åtgärder avrapporterades i Regionmuseets rapport 2013:14 Helsingborgs rådhus trappräcke i västra trapphallen, Antikvarisk medverkan 2013). Ljusslinga monterades på räcket enligt tillstånd till ny fasadbelysning, länsstyrelsens dnr , och avrapporterades i Regionmuseets rapportserie 2018:14 Helsingborgs Rådhus Ny fasadbelysning, Antikvarisk medverkan Administrativa uppgifter Objekt Helsingborgs Rådhus Fastighet Rådhuset 3 Kommun Helsingborg Arbetshandlingar Tyréns och Byggnadshantverk i Helsingborg AB Länsstyrelsens beslut Dnr (trappräcket) Dnr (fasadbelysning) Byggherre/beställare Fastighetsförvaltningen Helsingborgs stad Entreprenörer Bygg Byggnadshantverk i Helsingborg AB Stenarbeten Strixen Blästring Vatten och sandbläst Smide Ljungs smide El Elbolaget i syd AB Projektledning belysning Rolf Elmfors Elkonsult AB Ljusdesigner belysning Janebbe Elkonsult&Ljusdesign Elprojektering beslysning Elteknik i Hbg AB Antikvarisk medverkan KML/ Sakkunnig Kulturvärden PBL Regionmuseet Skåne/Maria Sträng Utförandetid September 2017 April 2018 Bidrag - Rapportgranskning Åsa Eriksson Green 5

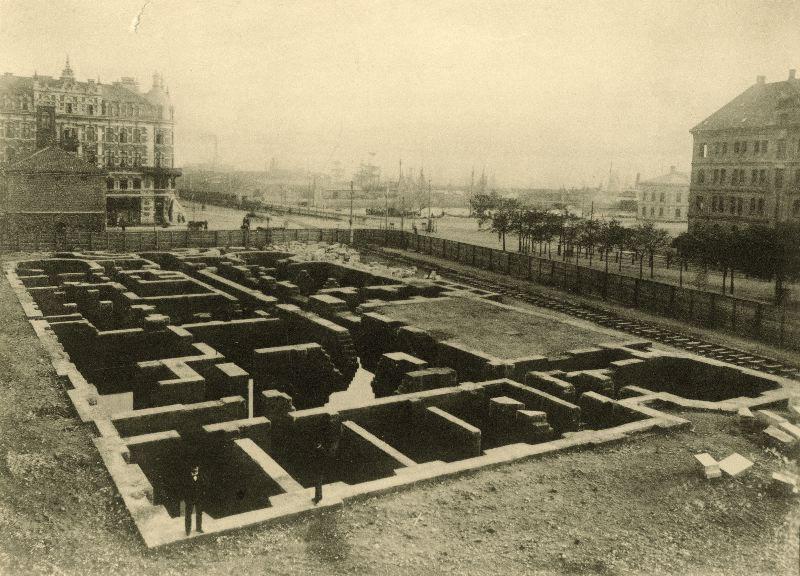

8 Helsingborgs Rådhus renovering västra trappan Arkivfoto som är taget 1891 när Rådhusets grund stod färdig. Vy från nordöst med hamnen i bakgrunden. På bildens mitt syns västra entréns grund som är uppdelad i tre fack. Innanför det syns det numera igenmurade utrymmet. 6 Byggnadshistorik och beskrivning med relevans för ärendet Helsingborgs Rådhus är uppfört efter ritningar av stadsarkitekt Alfred Hellerström. Byggnaden är uppförd i en historiserande nygotisk arkitekturstil som är väl bevarad till exteriören. Trappan är uppförd i samband med nybygget. Trappan har lagts om under senare tid men har kvar samma antal steg och utformning. Västra trappan vetter ut mot Drottninggatan och består av en bred granittrappa som ingår i en stor och pampig portal. Porten utgör huvudingång till byggnadens centrala utrymmen med sessionssalar, vigselsal och personalkontor. I en arkivstudie, utförd av Kulturmagasinet, finns utdrag från arbetsbeskrivningar till rådhusets uppförande. Vad gäller utvändiga trappor nämns följande: "Yttre trappsteg undermuras antingen med granitskärf eller Synnerligen hårdbrändt Tegel i cementblandat kalkbruk. I fogarna mellan graniten lägges blyremsor, hvilka tillhandahålles af granitleverantören...//...kalkstensarbetet inmuras äfvenledes i cementbruk och fästes der så behöfvas medelst galvaniserade jernklampor fastgjutna med bly...//..."

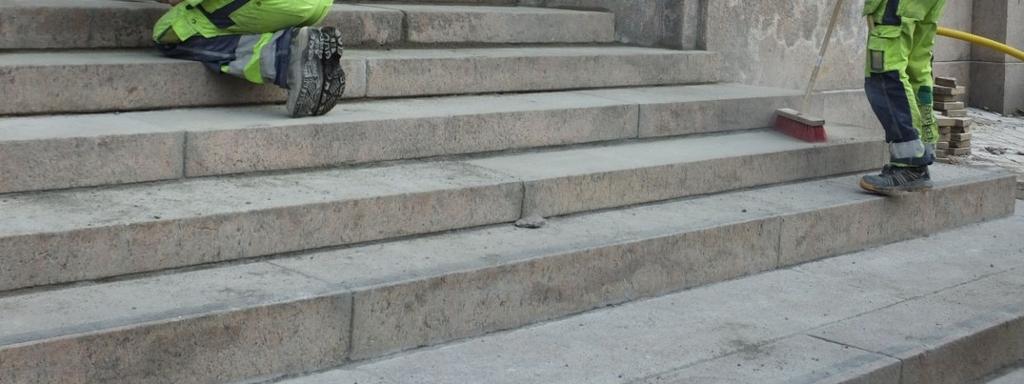

9 Helsingborgs Rådhus renovering västra trappan Operation dagsverke städar rådhustrappan, Foto från bilddatabasen Carlotta, Helsingborgs museer Skyddsföreskrifter Helsingborgs Rådhus är skyddad som byggnadsminne sedan 1967 enligt Kulturmiljölagens 3 kap. (Lag 950:88). Byggnaden har allmänt hållna skyddsföreskrifter. Samtliga planerade förändringar måste tillståndsprövas av länsstyrelsens kulturmiljöenhet. Rådhuset ligger inom område av riksintresse för kulturmiljövården M:15. Byggnaden är upptagen i Bevarandeprogram Helsingborgs stadskärna (antaget i kommunfullmäktige ) och omfattas därmed även av varsamhetskrav och förvanskningsförbud enligt Plan- och bygglagen. 7

10 Helsingborgs Rådhus renovering västra trappan Sammanfattning utförda åtgärder Trappstegen demonterades och en grundlig besiktning av den underliggande konstruktionen utfördes. Utifrån detta kunde beslut tas om hur och vad som skulle åtgärdas. Nivån på trappstegen var olika höga och även fogarna mellan stegen skiljde sig markant. Troligen har en anpassning utförts i samband med en tidigare omläggning. Målsättningen var att få trappstegen jämnt fördelade igen. En detaljerad arbetsbeskrivning finns som bilaga till rapporten. Avvikelser från ursprungliga handlingar Detaljerade handlingar upprättades först när trappstegen var demonterade och konstruktionen blottad. Dessa reviderades i sin tur i samband med återmontering. Förändringarna gjordes i samråd med antikvarie och medförde att den nya konstruktionen uppfördes mer likt trappans tidigare konstruktion. Kulturhistorisk bedömning av utförda åtgärder Renoveringen har utförts med hänsyn till byggnadens kulturhistoriska värden. Med det nya trappräcket och ledbelysningen har byggnadsminnets tillgänglighet förbättrats. Handlingar med relevans för ärendet Arkivstudie Ursprungliga fasadmaterial mm Rådhuset i Helsingborg Kv Rådhuset 3, Kulturmagasinet/Helsingborgs museer Protokoll Startmöte Omläggning av västra trappan på Rådhuset Fastighetsförvaltningen, Helsingborgs stad Protokoll Byggmöte 1 Omläggning av västra trappan på Rådhuset Fastighetsförvaltningen, Helsingborgs stad Protokoll Byggmöte 2 Omläggning av västra trappan på Rådhuset Fastighetsförvaltningen, Helsingborgs stad Bygghandling (rev) K B, Rådhuset Helsingborg Trappa vid västra entrén, Tyréns Protokoll Byggmöte 3 Omläggning av västra trappan på Rådhuset Fastighetsförvaltningen, Helsingborgs stad Relationshandling Rådhuset Trappan vid västra entrén Tyréns Lund, Maria Sträng 8

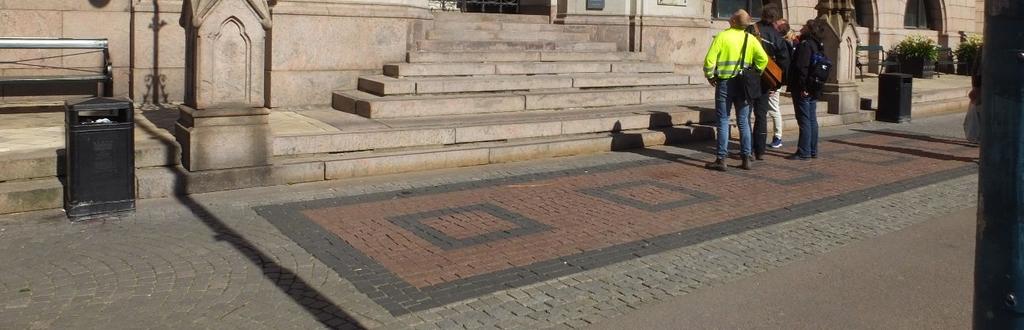

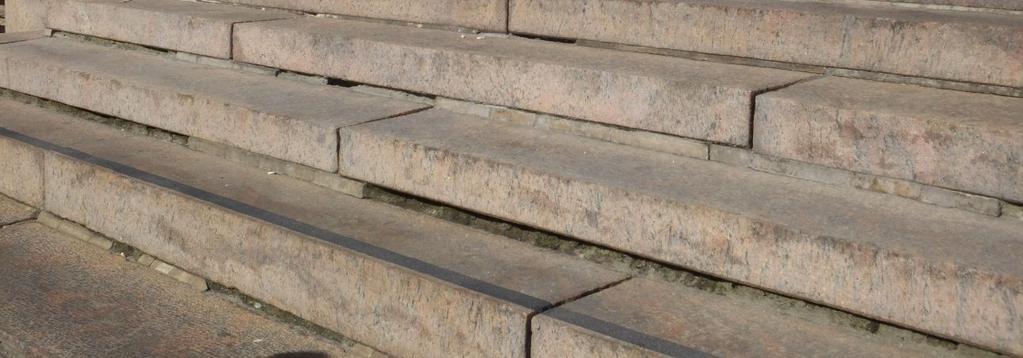

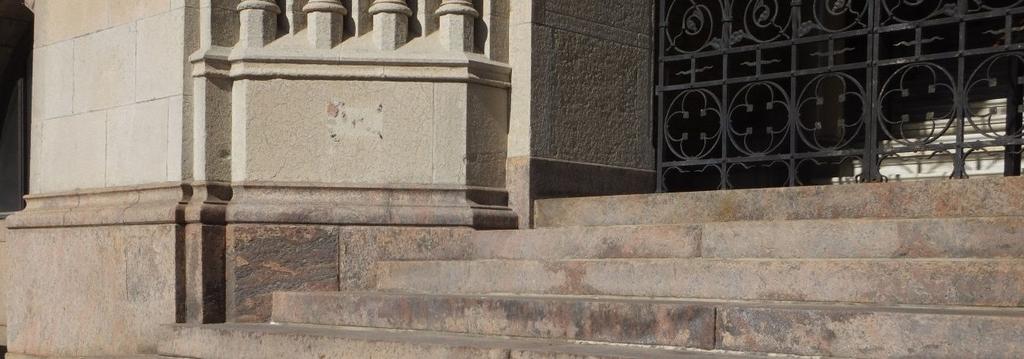

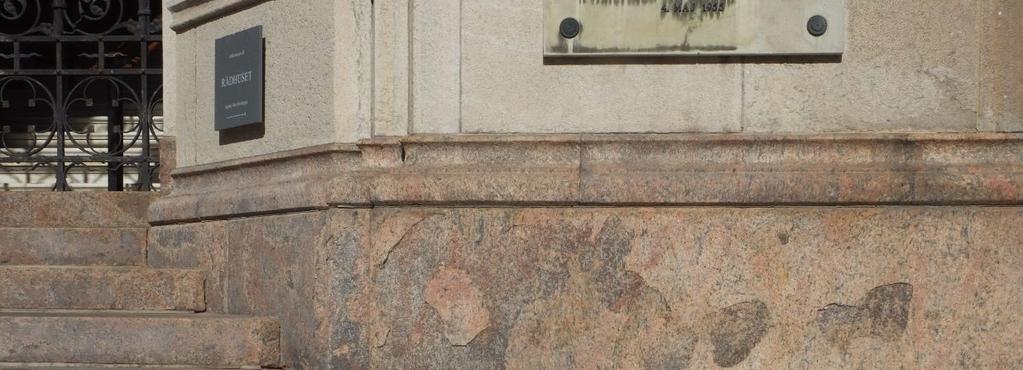

11 Helsingborgs Rådhus renovering västra trappan Bildbilaga med arbetsbeskrivning Besiktning inför renoveringsstarten. Maj Trappan var sedan länge i behov av en totalrenovering. Fogarna var på sina ställen helt borta. 9

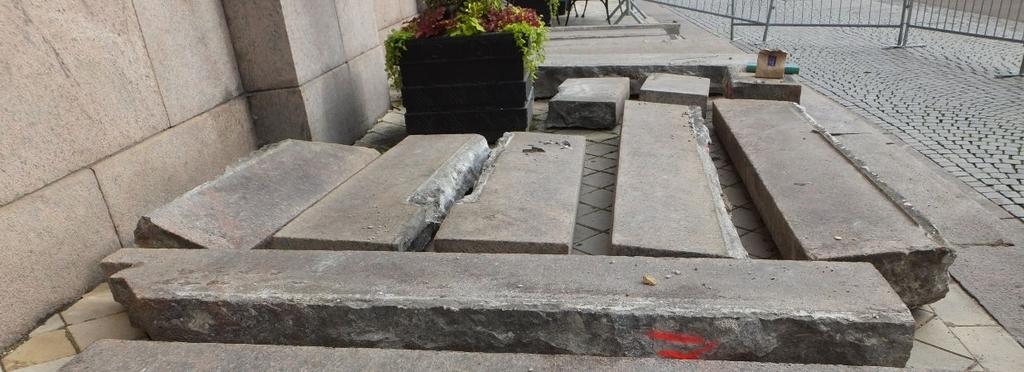

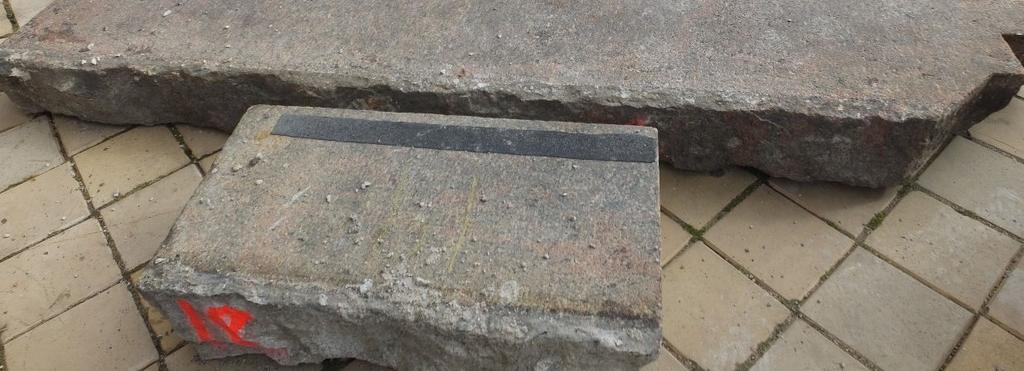

12 Helsingborgs Rådhus renovering västra trappan Trappan mättes upp och trappstegen demonterades. Varje steg och stenparti märktes upp för att garanterat hamna på rätt plats igen. 10

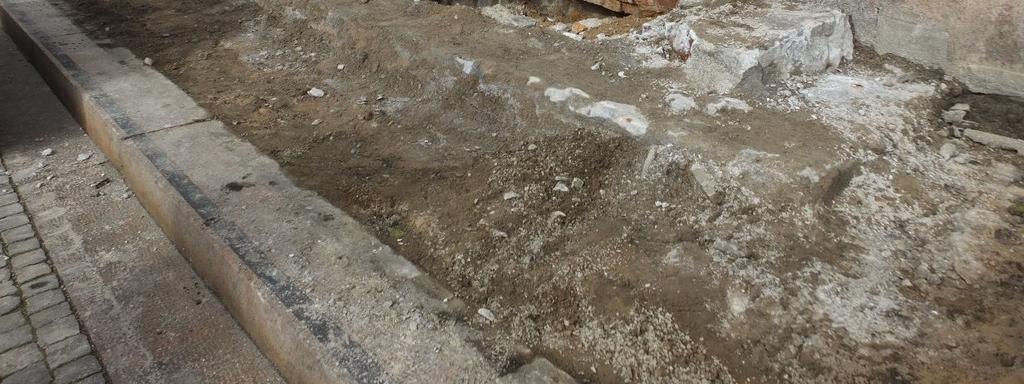

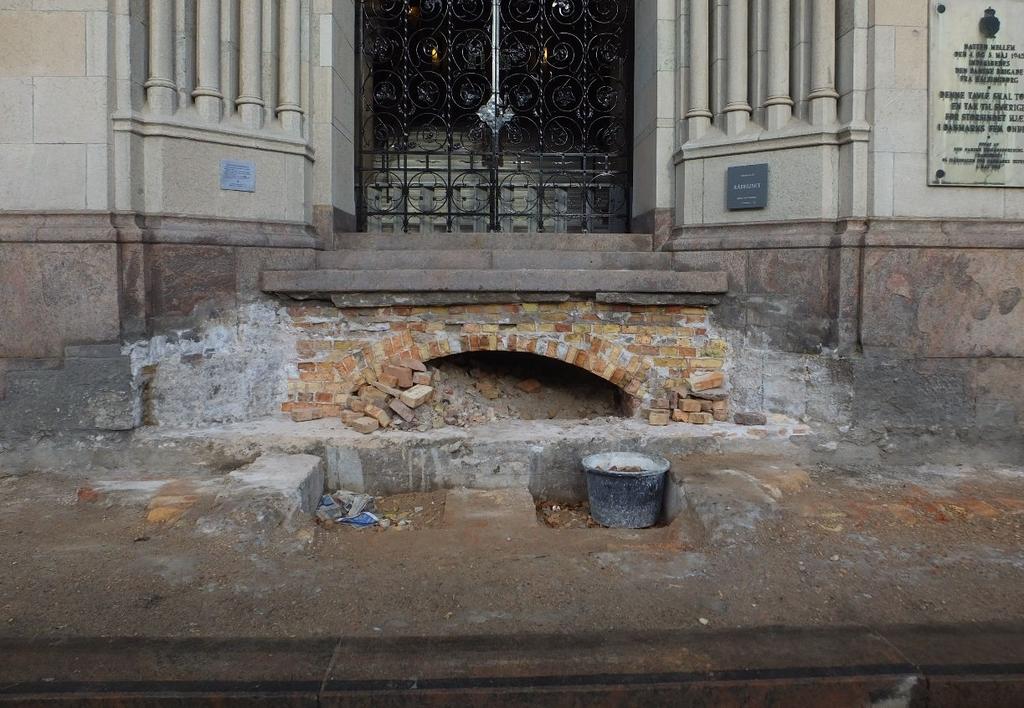

13 Helsingborgs Rådhus renovering västra trappan Sättbruket under trappstegen bilades bort och söndervittrad betong avlägsnades fram kom trappans och portalens grundkonstruktion som bestod av en välvd tegelmur, gjutna betongblock och däremellan lösa fyllnadsmassor. 11

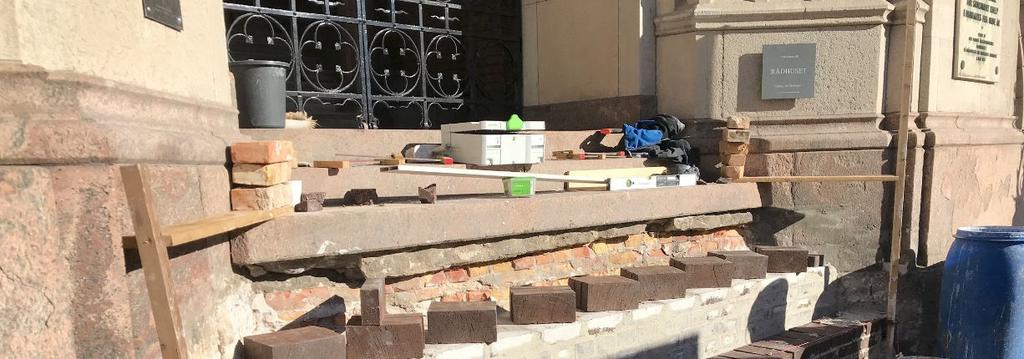

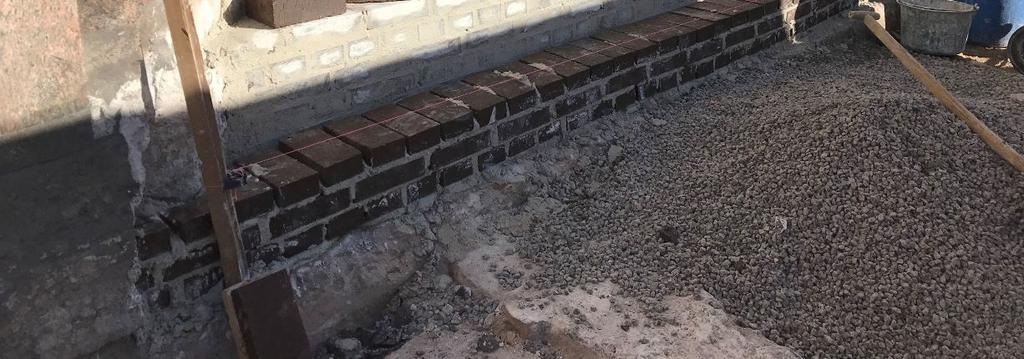

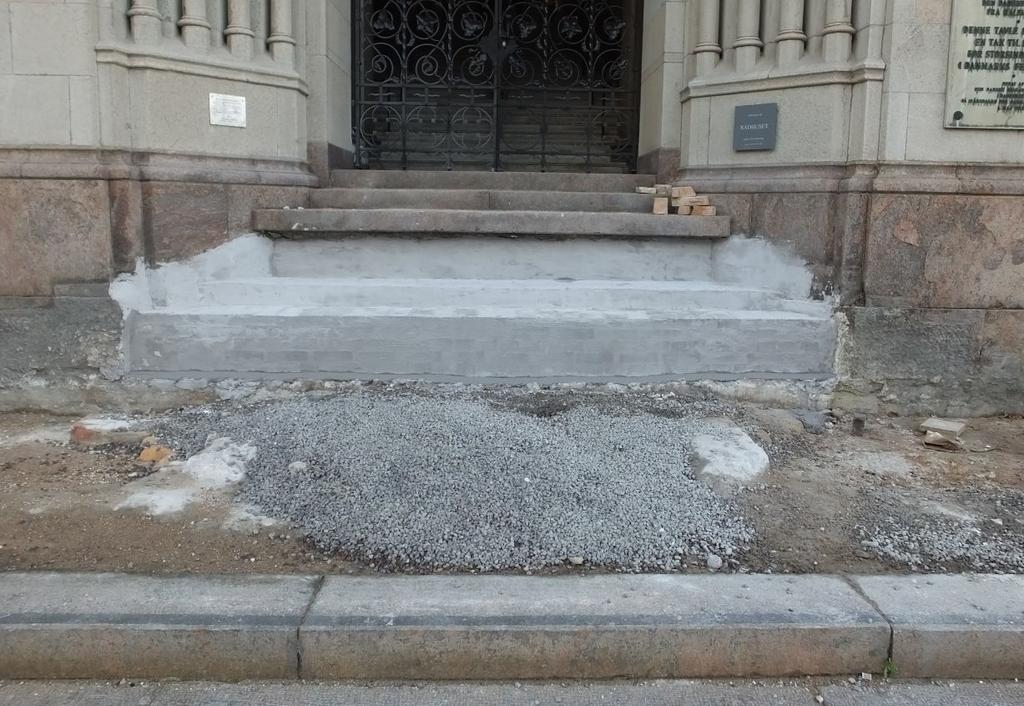

14 Helsingborgs Rådhus renovering västra trappan Trappkonstruktionen återuppbyggdes med tegel murat med kalkcementbruk och mellan betongfundamenten framför trappan lades utfyllningsmassor av singel Foto: Byggnadshantverk i Helsingborg som täcktes in med putsbruk av kalkcement och 12

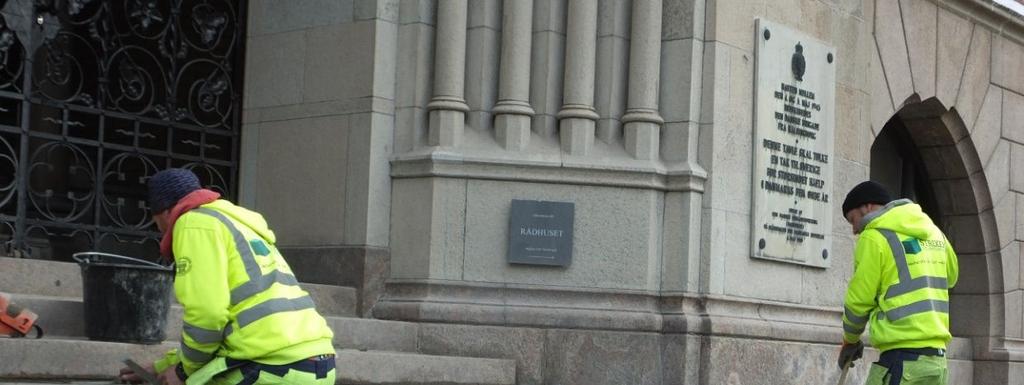

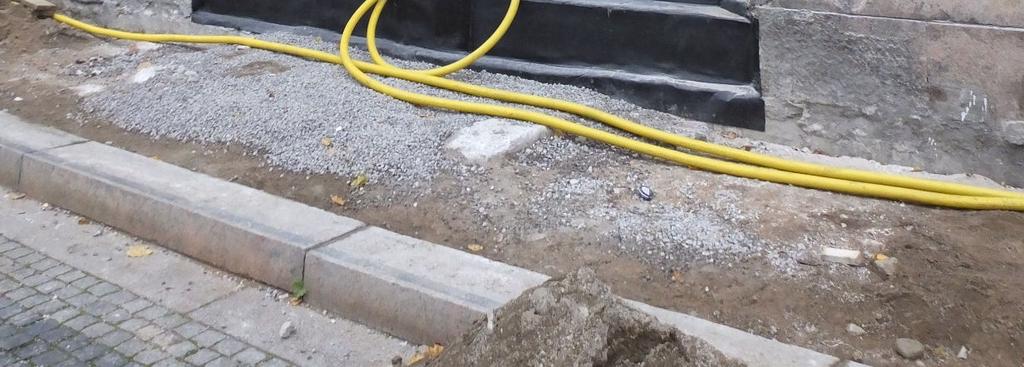

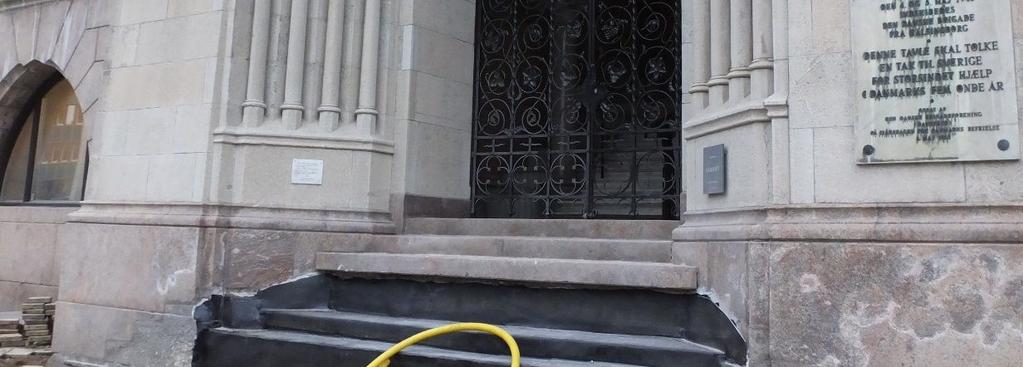

15 Helsingborgs Rådhus renovering västra trappan ett isolerande tätskikt av asfaltspapp. Renoveringen samplanerades med ny fasadbelysning på Rådhuset och el som drogs fram till trappan kunde därför döljas i trappkonstruktionen. Granitblocken lades tillbaka i kalkcementbruk. 13

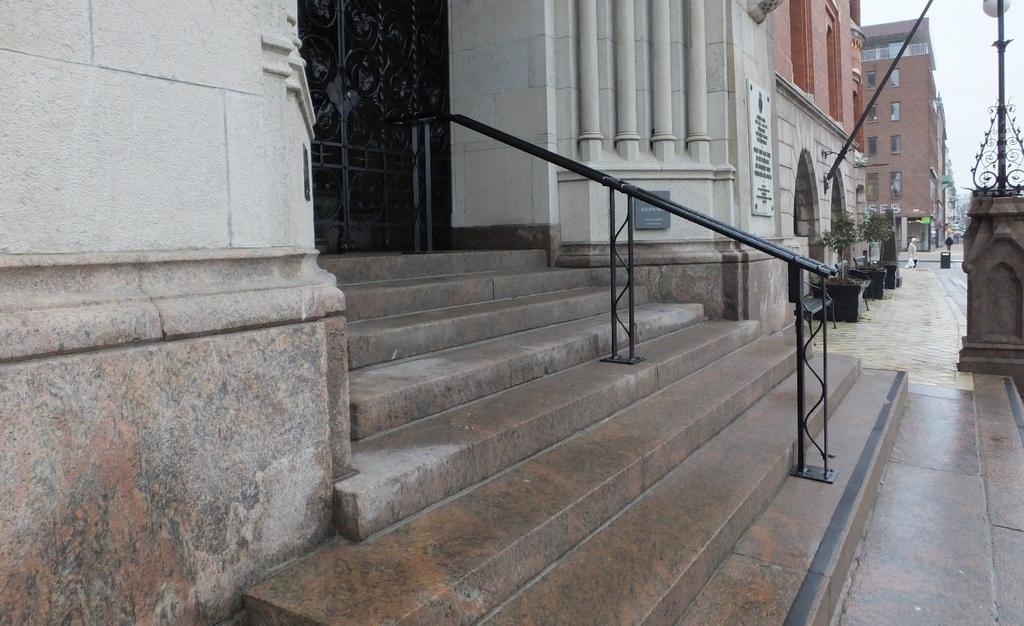

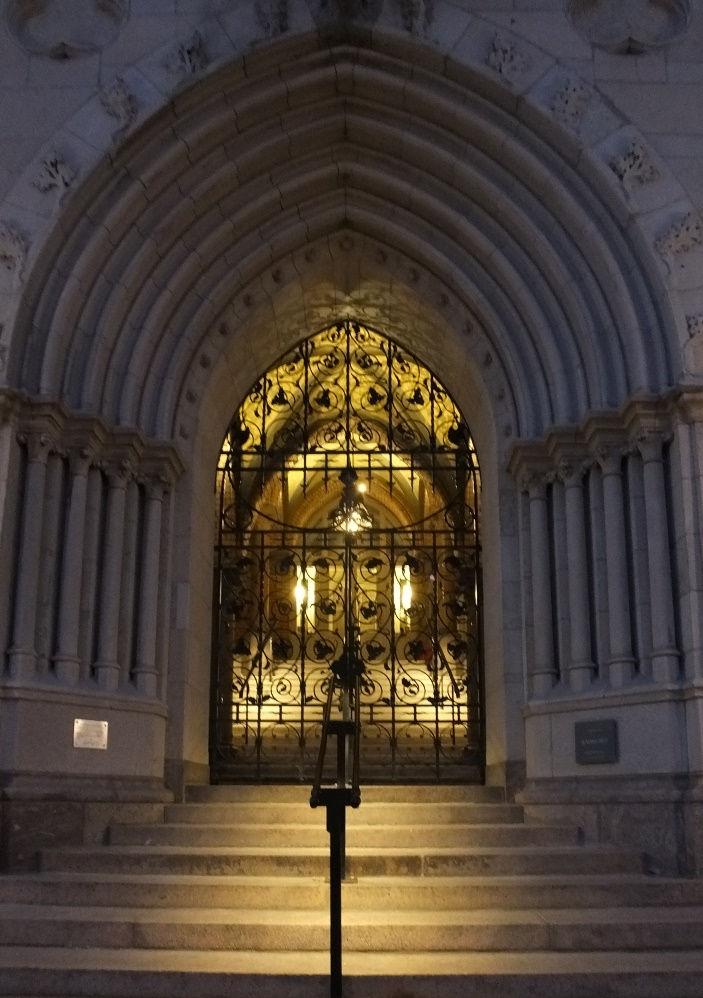

16 Helsingborgs Rådhus renovering västra trappan Till sist monterades ett räcke utmed trapploppets mitt i enlighet med förslag från 2013 då det invändiga trapphuset försågs med mitträcke. Räcket är fastmonterat med syrafasta bultar för att förhindra rostsprängningar. Bultarna har målats svarta likt räcket i övrigt. Räcket har försetts med belysning, utmed handledens undersida, som en del av den nya fasadbelysningen. 14

17 Bilaga bygghandling 15

18 16 Bilaga relationshandling

19 Bilaga elhandlingar Principskiss elanläggning vid trappan. Förslag på kabeldragning och montering led-insats markerade i färg på ritning på trappräcke. Trappräcket utfördes i samband med montering av nytt trappräcke inne i trapphuset. Observera att handledaren på det utvändiga räcket är i svartmålat smide och det invändiga trappräcket är ek. 17
