1 2016:58 Tolånga kyrkogård - Förstärkning av stödmur Antikvarisk medverkan Kerstin Börjesson

2

3 Rapport 2016:58 Tolånga kyrkogård - Förstärkning av stödmur Antikvarisk medverkan Tolånga 1377 Sjöbo Skåne län Kerstin Börjesson

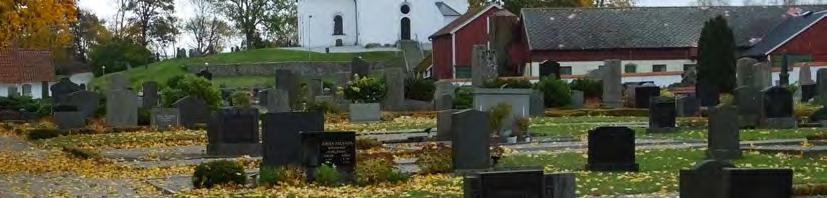

4 Regionmuseet Kristianstad Landsantikvarien i Skåne Kristianstad Box 134, Stora Torg Kristianstad Tel vx, Fax Lund Box 153, St Larsomr. Byggnad Lund Tel vx Regionmuseet Kristianstad / Landsantikvarien i Skåne E-rapport 2016:58 Omslagsfoto: Tolånga kyrkogård före åtgärderna. Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr

5 Tolånga kyrkogård -Förstärkning av stödmur Innehåll Sammanfattning 5 Administrativa uppgifter 5 Byggnadshistorisk med relevans för ärendet 5 Skadebild/Motiv till åtgärder 6 Utförda åtgärder 6 Avvikelser från arbetshandlingarna 6 Kulturhistorisk bedömning av utförda åtgärder 6 Bilagor 7

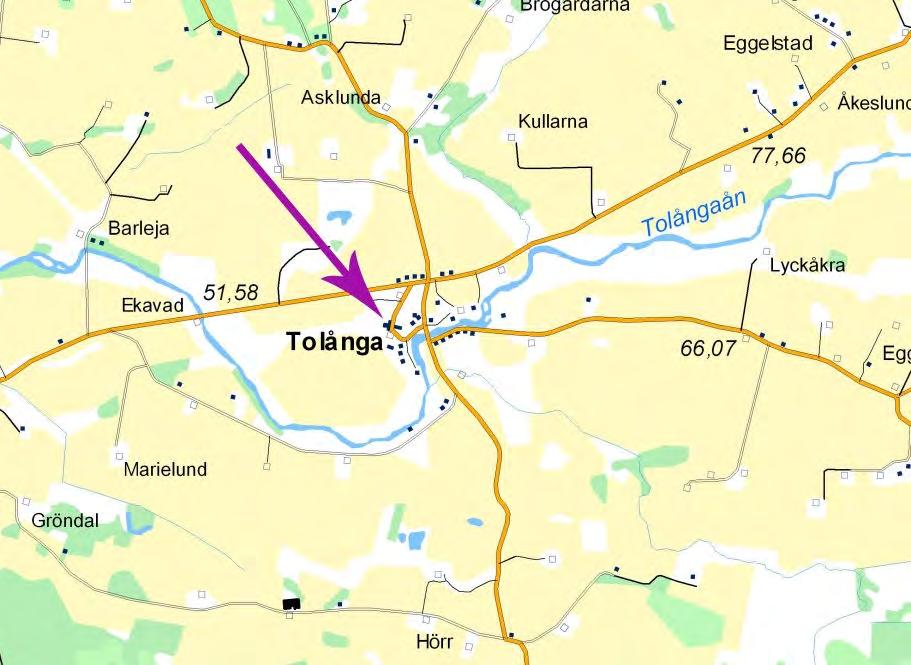

6 Tolånga ligger i Sjöbo kommun i Skåne. Tolånga by är beläget strax öster om Sjöbo tätort. Kyrkan ligger mitt i byn på en markant höjd. Den aktuella stödmuren är belägen norr om kyrkan, blåmarkerad i bild. Ingen förstärkning gjordes av den västra sträckningen.

7 Tolånga kyrkogård - Förstärkning av stödmur Sammanfattning I samband med en inre renovering och installation av nytt värmesystem 2014 togs handlingar fram för att förstärka en stödmur på kyrkans norra sida. Tillståndshandlingarna upprättades av Danewids ingenjörsbyrå, Niclas Hansson. En konsekvensbeskrivning för åtgärdernas påverkan på kyrkogårdens kulturhistoriska värden lämnades in med ansökan Tillstånd till åtgärderna lämnades genom beslut i augusti Som villkor angavs antikvarisk medverkan samt att gravstenar som behövde flyttas skulle få en ny plats på kyrkogården i samråd med antikvarie. Arbetet utfördes under vårvintern 2016 av elever på Malenagymnasiet. Administrativa uppgifter Objekt Tolånga kyrka Socken Tolånga socken, nr 1377 Kommun Sjöbo kommun Arbetshandlingar Niclas Hansson, Danewids Länsstyrelsens diarienummer Regionmuseets diarienummer L Byggherre/beställare Lövestads församling Entreprenör - Malenagymnasiet, Mikael Tillberg. Antikvarisk medverkan Kerstin Börjesson, Regionmuseet Byggnadstid Höst 2015-vår 2016 Byggnadshistorisk med relevans för ärendet Tolånga kyrka ligger på en naturlig höjd mitt i byn med kraftiga sluttningar mot öster söder och väster. Norra sidan har haft en mindre brant sluttning som terrasserats. Den äldsta kyrkogården har sannolikt utgjorts av marken på högplatån och prästgården låg norr om denna. Prästgårdsmarken har senare tagits i anspråk som kyrkogård liksom mark väster och nordväst om kullen, gammal gatumark. Tolångas torn är medeltida medan korsarmarna tillkom på 1850-talet. Vid grävningar intill kyrkan är det tydligt att den naturliga kullen har byggts på vid slänterna med stora stenar. Framför allt kring tornet och norra korsarmen som tillhör de senast tillkomna delarna. Mot väster där en lång trappa leder upp till kyrkans huvudingång har slänten terrasserats med stödmurar. Kyrkan restaurerades kring 1930 och i samband med detta togs en ny ingångsdörr mot norr upp i gavelsidan av norra korsarmen. Detta innebar att ytterligare påfyllnad fick göras norr om korsarmen för att bygga ut platån kring ingången. Utbyggnaden förstärktes genom en stödmur Denna sträcker sig från ungefär rakt norr om norra korsarmens östra sida, längs hela norra sidan och ett stycke längs den västra sidan om tornet. Norr om korsarmen ligger ett pannrum som byggdes ut under vintern

8 Tolånga kyrkogård - Förstärkning av stödmur Skadebild/Motiv till åtgärder Den aktuella stödmuren består av obearbetad fältsten fogad med hårt bruk och avtäckt med kalksten på ovansidan. Muren hade före åtgärderna en varierande höjd, från den nedre marknivån, på cirka 1-2 meter. Ett par delar av en äldre gravhäll stod löst uppställd vid stödmurens östra sida sannolikt för att hålla jordmassorna från slänten på plats. I stödmuren fanns ett flertal sprickor som lagades regelbundet av fastighetsskötaren. Hela muren lutade utåt i ovankant. Nedanför muren fanns en släntad grästäckt yta. Här fanns inga synliga gravplatser. Ovanför muren fanns en relativt plan mark på cirka 1-2 meters bredd varefter marknivån steg upp till platån kring kyrkan. Marken var grästäckt ovanför muren och kring kyrkan fanns ett grustäckt område. Utförda åtgärder Enligt handlingen skulle släntningen framför den befintliga muren byggas på med jord till maximal lutning 1:2. Den befintliga muren skulle bevaras synlig med cirka 1 meter. Inga större fraktioner fick läggas mot muren och översta lagret skulle bestå av ren matjord och sås med gräs. Den nya slänten skulle sås med gräs. Schaktningsmassor från det nybyggda pannrummet skulle användas till släntningen. Dessa hade lagts på nya kyrkogården längs västra sidan Arbetena utfördes i enlighet med åtgärdsförslaget. Till uppbyggnad av slänten användes först och främst schaktmassor från källaren kompletterat med ytterligare jordmassor. Ytan har sedan såtts med gräs. Avvikelser från arbetshandlingarna Gravstenarna skulle placeras ut i samråd med antikvarie. Dessa låg ännu inte på plats i augusti 2016 men ska placeras längs västra muren på gamla kyrkogården. Kulturhistorisk bedömning av utförda åtgärder Arbetet bedöms inte ha påverkat kyrkogårdens karaktär eller kulturhistoriska värden negativt. Släntningen uppfattas som en naturlig del av kullen. Slänten bör utgöra tillräckligt stöd för tryck från den högre marknivån och minska risk för ytterligare sättningar i muren. Med tiden kan jordmassorna sätta sig något vilket togs med i beräkningarna vid arbetet. Av denna anledning lades den övre nivån cirka 10 cm högre. En äldre gravhäll som tidigare nästan helt dold i stödmuren har tagits tillvara och bör skrivas in i vård- och underhållplanen för kyrkogården som en gravvård med kulturhistoriskt värde. Lund , Kerstin Börjesson 6

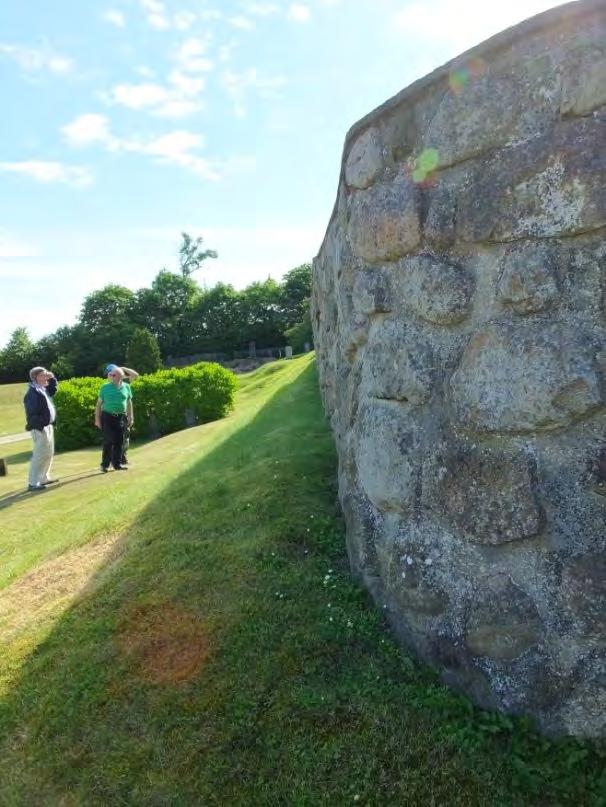

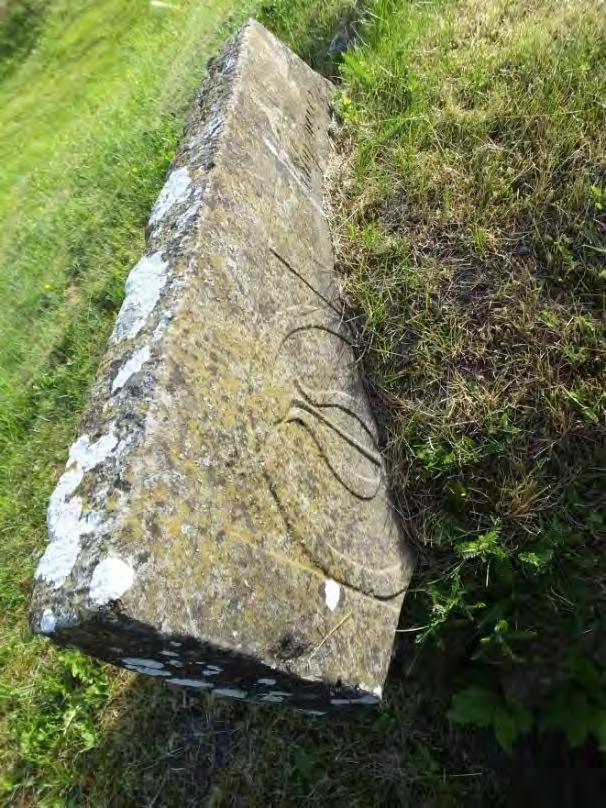

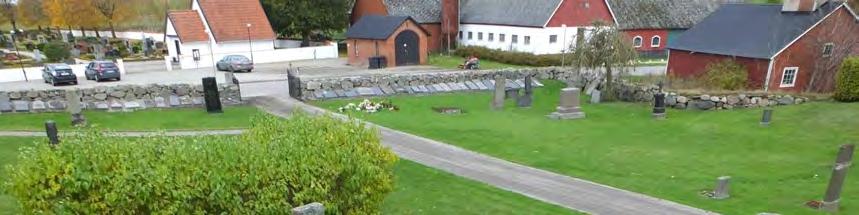

9 Bilagor Stödmuren sedd från nordost. Bilden till vänster visar en gravhäll vid östra änden av muren. Bilden till höger illustrerar släntens lutning mot norr. 7

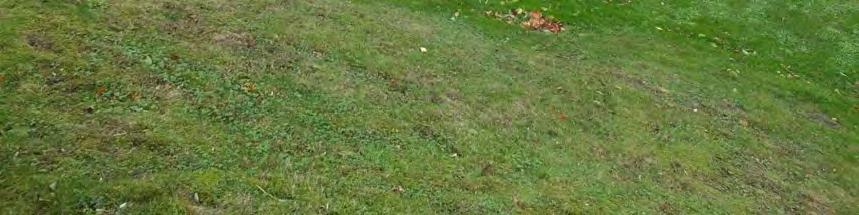

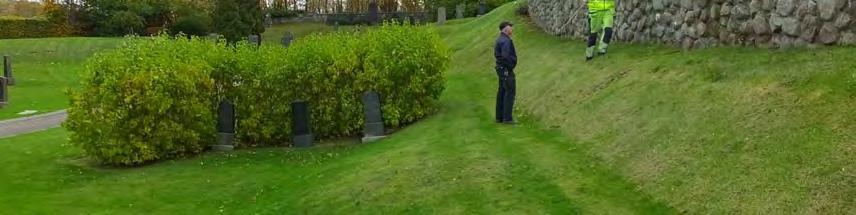

10 Slänten före arbetets början. Den låga gravstenen till höger i bild fick flyttas liksom en liggande spräckt sten till vänster i bild. Syrenbuskaget nedanför slänten fick kortas mot söder och gravstenen närmast slänten flyttades. 8

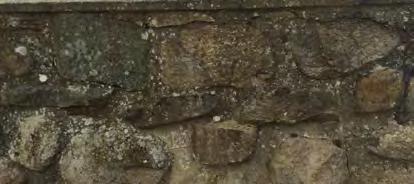

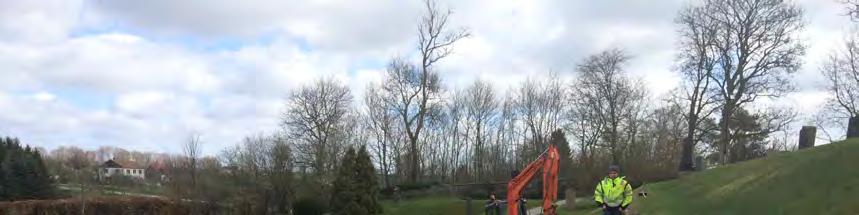

11 Arbete med millimeterprecision utfördes av elever från Malenagymnasiet under övervakning av Mikael Tillberg. Bilden till höger visar stödmuren som genom en inskrift i betongen dateras till 1930 (markerat med pil). Den vänstra bilden visar muren före förstärkningen med inskriftens läge markerat med pil. 9

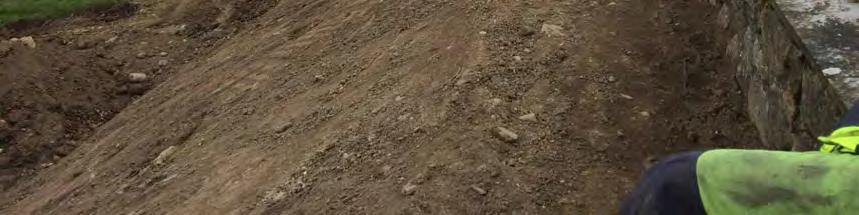

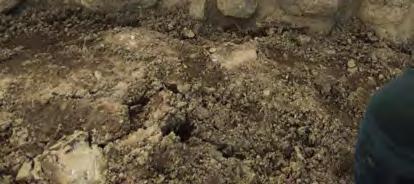

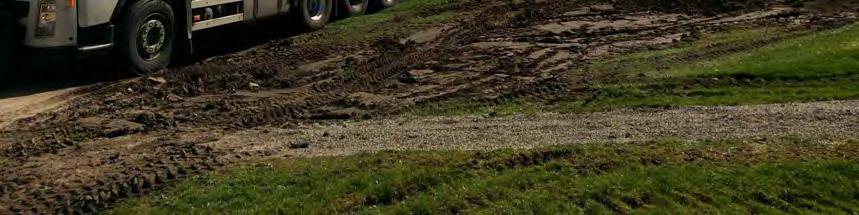

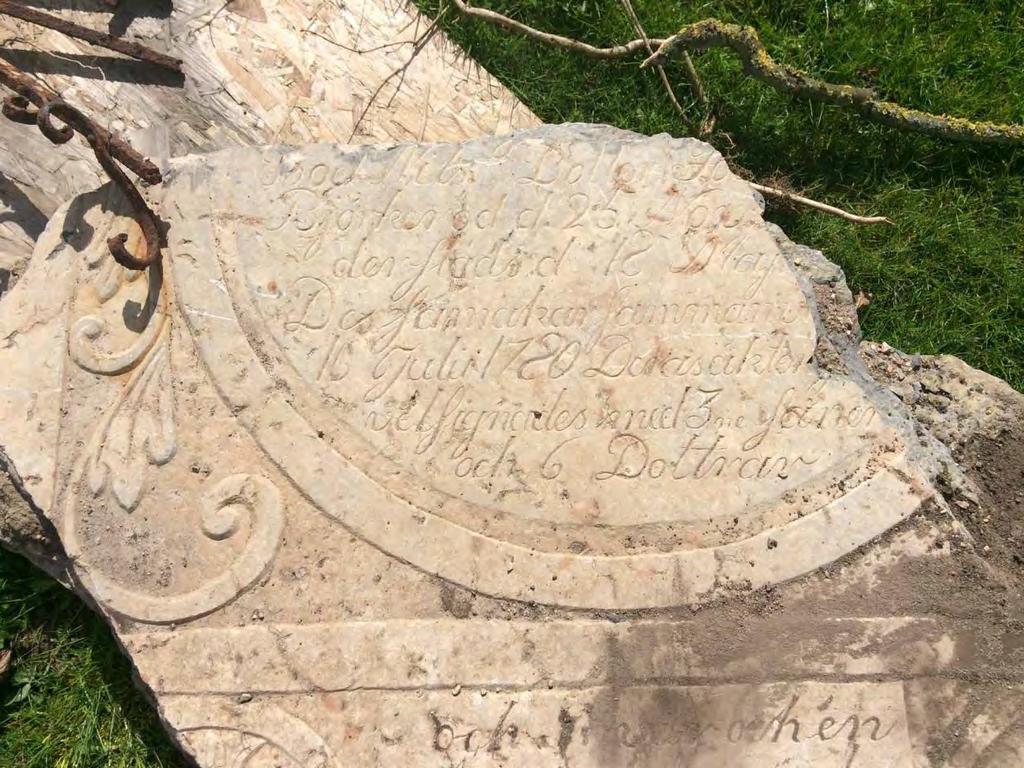

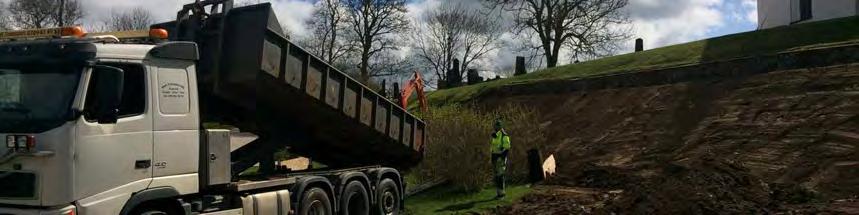

12 Förstärkningsarbetet sett från norr. Gravhällen vid stödmuren kunde grävas fram. 10

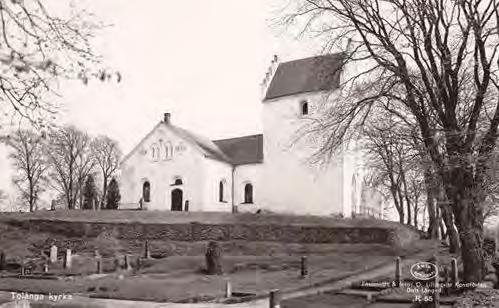

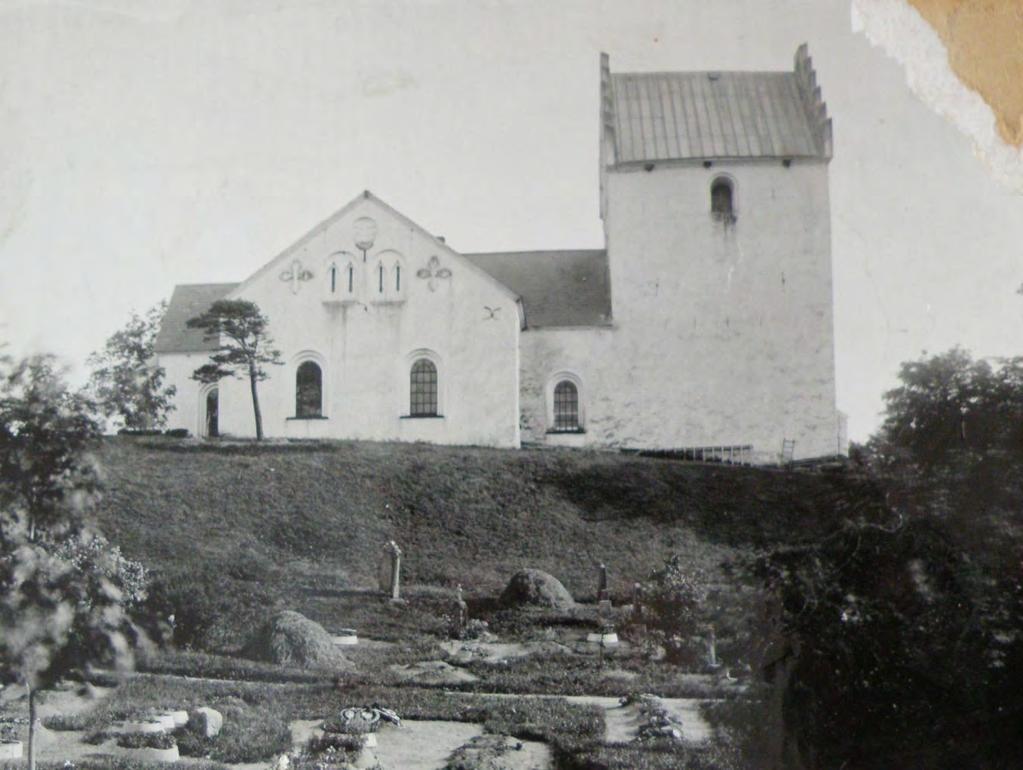

13 Tolånga kyrka före stödmuren byggs. Fotografi från 1900-talets början. Tolånga kyrka och stödmuren på 1950-talet. 11
