INSTALLATIONS- och DRIFTSANVISNING UNO

Transkript

1 INSTALLATIONS- och DRIFTSANVISNING UNO

2 Innehållsförteckning Viktigt...2 Konstruktion och funktion...2 Pannans delar / Leveransomfattning...3 Mått och tekniska data...4 Installation...5 Pannrum och skorsten...6 Röranslutning...7 Elektrisk installation Kopplingsschema Matare och förråd...13 Driftsättning...14 Brännarens inställningar...15 Ackumulatortank...16 Skötsel och underhåll Felsökning och åtgärder...19 Sprängskiss brännare...20 Garantidelar...21 Garanti / installationsbevis Viktigt Kontrollera att panna och värmesystem är vattenfyllt och avluftat innan eldning påbörjas. Installation skall ske av behörig VVS- och elinstallatör. Vid drift med brännare: Ställ in termostaten så att elpatronen kopplas in vid ofrivilligt driftavbrott på brännaren. Det medlevererade gängade röret skall monteras på shuntventilens retursida. Pannan skall anslutas elektriskt via en allpolig brytare med minst 3 mm brytavstånd. Konstruktion och funktion UNO har en enkel men effektiv uppbyggnad med stående rökgastuber. Trots de små dimensionerna kan pannan ge upp till 20 kw värmeeffekt med en verkningsgrad omkring 90%. Det inbyggda kamrörsbatteriet av koppar ger rikligt med varmvatten utan risk för legionellabakterier. Pannan har en inbyggd tystgående kompressor som lagrar tryckluft i en tank under toppanelen. Tryckluften släpps ut i ett munstycke som blåser rent i brännarröret. Rengöring av tuberna sköts automatiskt med hjälp av en pneumatikcylinder som lyfter upp och släpper ner turbulatorerna varje gång brännaren stannar, eller minst var 3:e timme. En asklåda i rostfritt stål finns i askutrymmet under brännkammaren. Manöverpanelen består av en termometer för panntemperaturen och en hydrometer för vattentrycket, samt en termostatratt för inställning av pannvattentemperaturen vid eldrift. Elpatronen kan även kopplas ur med hjälp av strömbrytaren i panelen. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 2/28

3 Pannans olika delar 1. Brännarlucka 2. Elpatron 3. Tappvattenbatteri av koppar 4. Rökkanal 5. Manöverpanel 6. Sotlucka 7. Shuntventil 8. Retur (ej på bild) 9. Hetvatten/Expansion 10. Rymlig asklåda 11. Kompressor med tank 12. Automatisk tubrengöring 13. Automatisk brännarrengöring 14. Ställbara fötter 15. Avtappningsventil Leveransomfattning Tappvattenväxlare av kopparkamflänsrör 4-vägsshunt med klämringskopplingar 4 st fötter med kontramutter 1 st avtappningsventil 1 st manual 2 st slangklämmor 1 m pelletsslang 1 st slangadapter 1 st stoppbleck till brännaren 1 st vinkelrökrör med sotlucka Inbyggd elpatron 6 eller 9 kw* 3 st strömtrafos (endast 9 kw) * Vid 9 kw ingår belastningsvakt med 2-timmarsfördröjning vid strömavbrott ARITERM SWEDEN AB Installations & Driftsanvisning Sida 3/28

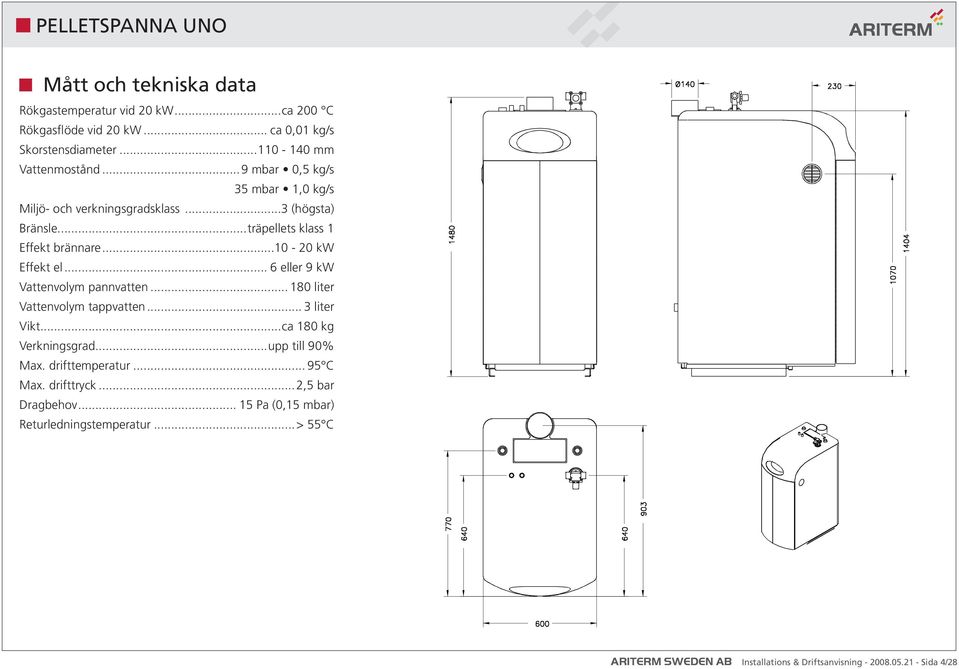

4 Mått och tekniska data Rökgastemperatur vid 20 kw...ca 200 C Rökgasflöde vid 20 kw... ca 0,01 kg/s Skorstensdiameter mm Vattenmostånd...9 mbar 0,5 kg/s 35 mbar 1,0 kg/s Miljö- och verkningsgradsklass...3 (högsta) Bränsle...träpellets klass 1 Effekt brännare kw Effekt el... 6 eller 9 kw Vattenvolym pannvatten liter Vattenvolym tappvatten... 3 liter Vikt...ca 180 kg Verkningsgrad...upp till 90% Max. drifttemperatur C Max. drifttryck...2,5 bar Dragbehov Pa (0,15 mbar) Returledningstemperatur...> 55 C ARITERM SWEDEN AB Installations & Driftsanvisning Sida 4/28

5 Installation För att undvika skador på ytterplåtarna om pannan t.ex. skall transporteras nedför en trappa kan dessa tas av. Börja med att ta bort emballaget, följ sedan nedanstående steg. 1. Tag bort brännaren a) Öppna frontluckorna genom att trycka på dem i ovankant och sedan dra dem rakt ut. b) Lossa kopplingsdonen på brännarens vänstersida. c) Lossa kopplingsdonet uppe till vänster ovanför brännaren. d) Lossa den silverfärgade slangen från anslutningen ovanför brännaren genom att trycka underkanten av anslutningsnippeln uppåt och dra slangen neråt. e) Drag handtagen utåt och ta bort luckan med brännaren på. 2. Tag av taket a) Fyra st plåtskruv i bakkant. b) Två st plåtskruv i framkant/underkant, åtkomst bakom frontluckorna. c) Lyft av taket. 1c. 1d. 2a. 2b. 3. Lossa sidoplåtarna a) Två plåtskruvar, en på var sida ovanför frontluckornas gångjärn. b) Två plåtskruvar i underkant på sidorna. OBS: för att få bort sidoplåtarna: tag först bort frontplåten enligt nästa steg. 4. Ta bort frontplåten innanför frontluckorna a) Två plåtskruvar längst uppe i vardera övre hörnet. b) Frontplåten är nu lös, lyft upp den några millimeter så att klackarna längst ner hakar ur spåren i sidoplåtarna. c) Drag frontplåtens underkant framåt. Böj plåten så att kanterna kan passera gångjärnen utan att ta i. d) Nu kan sidoplåtarna lyftas av. 3a. 3b. 4a. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 5/28

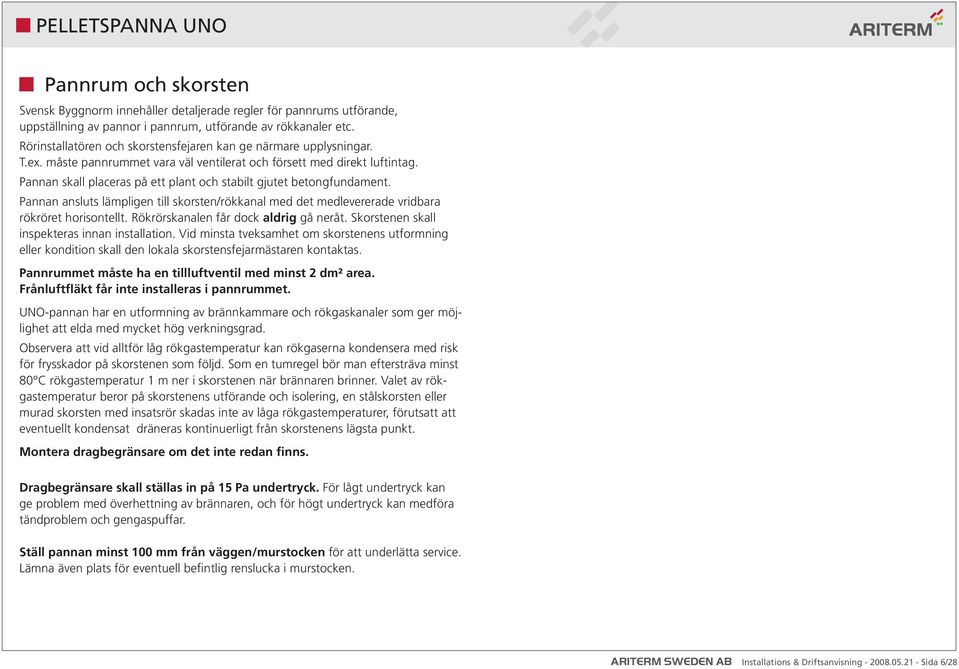

6 Pannrum och skorsten Svensk Byggnorm innehåller detaljerade regler för pannrums utförande, uppställning av pannor i pannrum, utförande av rökkanaler etc. Rörinstallatören och skorstensfejaren kan ge närmare upplysningar. T.ex. måste pannrummet vara väl ventilerat och försett med direkt luftintag. Pannan skall placeras på ett plant och stabilt gjutet betongfundament. Pannan ansluts lämpligen till skorsten/rökkanal med det medlevererade vridbara rökröret horisontellt. Rökrörskanalen får dock aldrig gå neråt. Skorstenen skall inspekteras innan installation. Vid minsta tveksamhet om skorstenens utformning eller kondition skall den lokala skorstensfejarmästaren kontaktas. Pannrummet måste ha en tillluftventil med minst 2 dm² area. Frånluftfläkt får inte installeras i pannrummet. UNO-pannan har en utformning av brännkammare och rökgaskanaler som ger möjlighet att elda med mycket hög verkningsgrad. Observera att vid alltför låg rökgastemperatur kan rökgaserna kondensera med risk för frysskador på skorstenen som följd. Som en tumregel bör man eftersträva minst 80 C rökgastemperatur 1 m ner i skorstenen när brännaren brinner. Valet av rökgastemperatur beror på skorstenens utförande och isolering, en stålskorsten eller murad skorsten med insatsrör skadas inte av låga rökgastemperaturer, förutsatt att eventuellt kondensat dräneras kontinuerligt från skorstenens lägsta punkt. Montera dragbegränsare om det inte redan finns. Dragbegränsare skall ställas in på 15 Pa undertryck. För lågt undertryck kan ge problem med överhettning av brännaren, och för högt undertryck kan medföra tändproblem och gengaspuffar. Ställ pannan minst 100 mm från väggen/murstocken för att underlätta service. Lämna även plats för eventuell befintlig renslucka i murstocken. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 6/28

7 Röranslutning Rörinstallationen skall utföras i enlighet med gällande varmvattennormer. Anslutningssida för tillopps- respektive returvattenledning på shuntventilen bestäms av var det medlevererade förlängningsröret placeras på ventilen. Observera att röret skall monteras på returvattensidan! Pannan är försedd med följande ut- och inlopp: 2 st stosar för hetvatten/expansion, gängdimension Rp25 (1 ). Endera stosen används lämpligen för anslutning av expansionskärlet, den andra för anslutning till hetvatten-/radiatorkretsen. Skall shuntventilen användas så pluggas den ena stosen. Stos för returvatten på pannans baksida gängdimension Rp25 (1 ). Används för källarradiatorkrets eller om shuntventil ej ska användas. Stos för montering av shuntventil (endast 6 och 9 kw). Den medlevererade shuntventilen skruvas fast med mellanliggande packning med två st M8-muttrar. Innan montering av ventilen skall det medlevererade röret gängas fast på retursidan i ventilens fot för att separera het- och returvattenflödena. Stos för avtappningsventil mellan brännarluckan och askrumsluckan. Gänga fast den medlevererade ventilen. Kopparrör Ø22 för tappvarmvatten (endast 6 och 9 kw). Utgående varmvatten tappas från röret till höger sett framifrån. Använd alltid en termostatisk blandningsventil, justera så att varmvattentemperaturen blir maximalt 55 C. Kallvatten in Varmvatten ut Radiatorkrets Expansionskärl ARITERM SWEDEN AB Installations & Driftsanvisning Sida 7/28

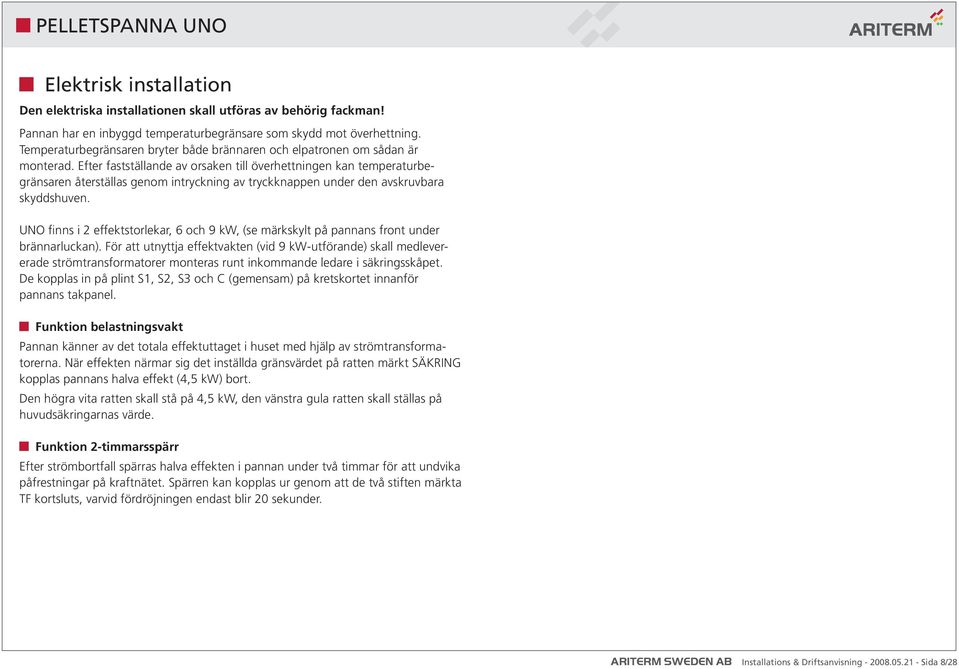

8 Elektrisk installation Den elektriska installationen skall utföras av behörig fackman! Pannan har en inbyggd temperaturbegränsare som skydd mot överhettning. Temperaturbegränsaren bryter både brännaren och elpatronen om sådan är monterad. Efter fastställande av orsaken till överhettningen kan temperaturbegränsaren återställas genom intryckning av tryckknappen under den avskruvbara skyddshuven. UNO finns i 2 effektstorlekar, 6 och 9 kw, (se märkskylt på pannans front under brännarluckan). För att utnyttja effektvakten (vid 9 kw-utförande) skall medlevererade strömtransformatorer monteras runt inkommande ledare i säkringsskåpet. De kopplas in på plint S1, S2, S3 och C (gemensam) på kretskortet innanför pannans takpanel. Funktion belastningsvakt Pannan känner av det totala effektuttaget i huset med hjälp av strömtransformatorerna. När effekten närmar sig det inställda gränsvärdet på ratten märkt SÄKRING kopplas pannans halva effekt (4,5 kw) bort. Den högra vita ratten skall stå på 4,5 kw, den vänstra gula ratten skall ställas på huvudsäkringarnas värde. Funktion 2-timmarsspärr Efter strömbortfall spärras halva effekten i pannan under två timmar för att undvika påfrestningar på kraftnätet. Spärren kan kopplas ur genom att de två stiften märkta TF kortsluts, varvid fördröjningen endast blir 20 sekunder. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 8/28

9 Instruktion elektrisk anslutning av Uno 1. Lyft taket a) Två plåtskruvar i framkant/underkant, åtkomst bakom frontluckorna. b) Lyft takets framkant några centimeter. Lägg ett lämpligt föremål mellan takets underkant och sidoplåtarna för att hålla taket i öppet läge. 2. Lossa elhyllan a) Två plåtskruvar längst uppe i vardera övre hörnet på frontpåten. b) Två M5-skruvar som håller elhyllan mot kompressorkonsolen. c) Två plåtskruvar, en på var sida ovanför frontluckornas gångjärn. d) Elhyllan ligger nu lös och kan vikas ner för åtkomst av kopplingsplinten. 2a. 2b. 1a. 2c. 2d. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 9/28

10 Matarmotor J N Elschema 0 kw L1 L2 NÄT L3 Styrkort Blå Brun Blå Gr/Gul Brun Flamvakt PE N L Orange Gr/Gul PE Röd N Blå Grön L Trafo C ÖH-skydd (24) Grå Grå Gul (31) Blå (25) (nedre) Grå (28) Magnetventiler (övre) Gr/Gul (25) Gul (32) Brun (25) Blå (30) Temp.sensor A1 A Orange (27) Blå (26) N (2) Lila (29) L Kompressor Brun P 1 Gr/Gul (3) Gr/Gul (4) Blå (5) Gr/Gul Blå Temperaturbegränsare C 5 Grå (1) ELSCHEMA 0 kw 8 Svart (21) BRÄNNARE Förbränningsfläkt Tändelement ARITERM SWEDEN AB Installations & Driftsanvisning Sida 10/28

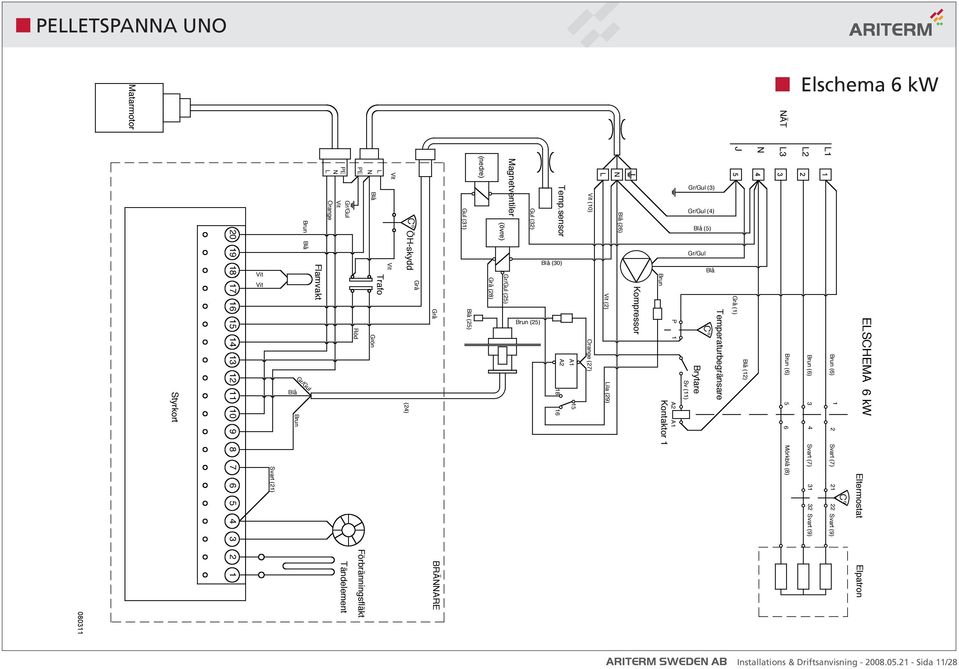

11 Matarmotor J N NÄT L3 Elschema 6 kw L1 L2 Styrkort Blå Brun Blå Gr/Gul Brun Flamvakt PE N L Orange Gr/Gul PE Röd N Blå Grön L Trafo C ÖH-skydd (24) Grå Grå Gul (31) Blå (25) (nedre) Grå (28) Magnetventiler (övre) Gr/Gul (25) Gul (32) Brun (25) Blå (30) Temp.sensor A1 A (10) Orange (27) Blå (26) N (2) Lila (29) L Kompressor Brun P 1 A2 Kontaktor 1 A1 Sv (11) Gr/Gul (3) Gr/Gul (4) Blå (5) Gr/Gul Brytare Blå Temperaturbegränsare C Blå (12) 5 Grå (1) 4 Brun (6) Brun (6) Brun (6) ELSCHEMA 6 kw Eltermostat Svart (7) 21 C 22 Svart (9) Svart (7) Svart (9) Mörkblå (8) Svart (21) Elpatron BRÄNNARE Förbränningsfläkt Tändelement ARITERM SWEDEN AB Installations & Driftsanvisning Sida 11/28

12 Matarmotor J N NÄT L3 Elschema 9 kw L1 L Styrkort Svart (21) Blå Brun Blå Gr/Gul Brun Flamvakt PE N L Orange Gr/Gul Tändelement PE Röd Förbränningsfläkt N Blå Grön L Trafo C ÖH-skydd (24) Grå Grå BRÄNNARE Gul (31) Blå (25) (nedre) Grå (28) (övre) Gr/Gul (25) Magnetventiler Gul (32) Brun (25) Blå (30) Effektvakt OX1T Temp.sensor A2 A1 Tidrelä (10) Orange (27) Blå (26) N Röd (17) (2) Lila (29) L Kompressor Röd (15) Blå (16) Röd (18) Brun P 1 A2 Kontaktor 1 Kontaktor 2 A1 A1 A Sv (11) Blå (20) Grå (19) Gr/Gul (3) Gr/Gul (4) Blå (5) Gr/Gul Brytare Blå Temperaturbegränsare C Brun (13) 6 5 Brun (14) 5 Grå (1) 4 3 Brun (14) Blå (12) Brun (6) Mörkblå (8) Säkring 8 AT Grå (1) 1 2 Brun (6) Brun (6) 1 3 Brun (13) 4 Svart (7) 31 2 Svart (7) Svart (9) 32 Svart (9) C ELSCHEMA 9 kw Eltermostat Elpatron ARITERM SWEDEN AB Installations & Driftsanvisning Sida 12/28

13 Matare och förråd Matarskruv Oberoende av om standarskruv eller annan skruv används måste anvisningarna till resp. skruv följas noga. Pelletsförråd Förrådet skall utformas så att det inte blir onödigt mycket damm och spån i pannrummet vid fyllning. Matarskruven skall kunna tas bort för rengöring utan att förrådet måste tömmas först. Om skruvlängden inte räcker bör ett mellanförråd byggas och en matarskruv av standardlängd anslutas till detta. Bränslekvalitet Brännaren kan hantera de flesta typer av ren träpellets, dock rekommenderas 6 eller 8 mm eftersom grövre pellets inte ger fullt så gott förbränningsresultat. Pelletskvalitén skall vara Grupp1 enl. Svensk standard SS Fin pellets med lite finfraktioner (spån) och en jämn kvalitet ger alltid ett bättre förbränningsresultat och mindre driftstörningar. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 13/28

14 Driftsättning Fyllning av systemet Före första start skall anläggningar med slutet system fyllas upp till ett vattentryck 0,1 bar högre än det statiska trycket = höjdskillnaden mellan högst belägna radiator och tryckkärlet. Exempel: Högsta höjd 5 m = 0,5 bar + 0,1 = 0,6, vilket ger ett manometertryck vid kall panna på 0,6 bar. Vid anläggning med öppet expansionskärl fylles till dess att vatten strömmar ur skvallerröret. Pelletsbrännare Brännarens inställningar och skötsel redovisas utförligt på följande sidor. Välj rökgastemperatur med hjälp av brännarens effekt med hänsyn till skorstenens utförande och skick. Som ett utgångsvärde kan man ställa bränslematningen (pot 1) i drift så att skruven vrider sig ca 1/2 varv (gäller KMP:s standardskruv 1,7 eller 2,3 m). Fläkten kan ställas (pot 3) på mellan 150 och 180 VAC. Brytare UNO-pannan 6 och 9 kw är utrustad med en brytare i instrumentpanelen. I läge 1 kopplas ström fram till elpatronen som då styrs av termostaten, i läge 0 är elpatronen frånslagen. Pelletsbrännaren slås av och på med strömbrytaren på brännarens panel innanför frontluckorna. I läge 1 startas, stoppas och effektregleras brännaren automatiskt. Termostater Brännarens termostat justeras lämpligen så att den stänger av vid en panntemperatur på C. Eltermostaten ställs C lägre så att elvärmen går in vid ofrivilliga driftsavbrott på brännaren, men inte slår till vid normal brännardrift. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 14/28

15 Brännarens inställningar Första start Brännaren är ej inställd vid leverans. Den måste injusteras vid första start. Normalt skall brännaren användas med två effektlägen (hög och låg), men med en enkel omställning på styrkortet kan lågeffektläget väljas bort om så önskas. Om rökgastemperaturen blir för låg så bör brännaren gå på enbart högeffekt för att undvika problem med kondensutfällning i skorstenen. Undantag: om skorstenen har insatsrör tål den viss kondensutfällning, rådgör med skorstensfejarmästren. Inställning av lågeffektläge Vänta tills brännaren går i lågeffektläge (gul lampa lyser), ställ luftmängden på pot 4 på samma sätt som vid inställning av högeffektläget. Effekten (matningen) blir automatiskt 80% av högeffektläget. Frånkoppling av lågeffektläge Tag bort bygeln på kortets högra sida. Inställning av luft- och bränslemängd 1. Fyll skruvtransportören med pellets innan den ansluts till brännaren genom att ansluta skruvmotorns kabel direkt till brännarens anslutningskabel. Låt den gå några minuter efter att den har blivit full. 2. Ställ in startdosen (mängden pellets vid tändning) med Pot 2, vridning åt höger ökar mängden. Lagom dos är ca 3-4 dl. Eventuell ändring av startdosen märks först vid nästa omstart. 3. Inställning av bränslemängd (effekt) för drift: Starta brännaren och vänta 5 minuter efter att den gått in i driftfas (grön diod lyser med fast sken), justera pot 1 tills rökgastemperaturen blir rätt. Skruvtransportören skall normalt rotera mindre än 1/2 varv i varje matningscykel (med KMP standardskruv) Fig 3. Bygling för hög- och lågeffekt. Fig 4. Potentiometrar för justering Pot 1: Bränslemängd i driftfas. Pot 2: Bränslemängd till startdos. Pot 3: Luftmängd i högeffektläge. Pot 4: Luftmängd i lågeffektläge. Pot 5: Panntemperatur Inställning av luften För optimal inställning skall ett rökgasinstrument användas, tala med din installatör. För optimal inställning skall ett rökgasinstrument användas, tala med din installatör. Inställning av rätt luftmängd är viktig för att erhålla god eldningsekonomi. Grå eller svart rök från skorstenen indikerar för lite luft. rök består mest av vattenånga vilket är fullt normalt under vissa väderbetingelser. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 15/28

16 Ackumulatortank Eldning mot ackumulatortank Det kan vara fördelaktigt att använda en ackumulatortank uppkopplad mot pannan eftersom det ger längre drifttider på brännaren och bättre årsmedelverkningsgrad. Med Unopannan lönar det sig dock sällan att nyinstallera ackumulatortank eftersom vinsten knappast blir så stor att den kan betala investeringen, beroende på pannans mycket höga verkningsgrad. Däremot skall alltid ackumulatortank installeras om pannan skall kompletteras med solpaneler. Installation av brännare på panna med ackumulatortank Om varmvattenberedare eller shuntventil är placerade i pannan skall brännaren alltid styras på panntemperaturen, den i pannan monterade temperaturgivaren skall då användas. Om pannan och tanken har direktcirkulation (pannan värmer tanken, hetvatten och tappvarmvatten tas ut från tanken) bör inte panntemperaturen understiga 60 C innan brännaren startar, eftersom det kan leda till kondens och korrosion i pannan. En termostatstyrd laddkrets skall alltså alltid ingå i systemet, se principskiss nedan. Är varmvattenberedaren och shuntventilen placerade i ackumulatortanken kan man alternativt placera temperaturgivaren på tanken för att få längre drifttid eftersom det leder till färre start och stopp. Temperaturgivaren skall inte placeras för långt ner på tanken eftersom det då alltid blir svårare för laddkretsen att kyla pannan tillräckligt. Om minsta osäkerhet råder bör temperaturgivaren placeras på pannan och ett test göras enligt följande: elda upp pannan och tankarna tills panntemperaturen kommit upp i 95 C och kontrollera temperaturerna i tanken. Med denna enkla test kan man bilda sig en uppfattning om var givaren skall placeras och om det överhuvud taget är lämpligt att placera den på tanken. En speciell ackumulatorstyrning finns som extra tillbehör. Placering av temperaturgivaren på tank Om brännarens temperaturgivare skall placeras på ackumulatortank skall det finnas en laddkrets som har tillräckligt stor kapacitet att kyla pannan så att inte pannans temperatur överskrider 95 C innan tanken uppnått inställd temperatur (80 C rekommenderas) och brännaren slagit från. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 16/28

17 Skötsel och underhåll Pannans rengöring Pannans brännare arbetar med rätt inställning i det närmaste helt sotfritt. Däremot bildas vid all pelletsförbränning flygaska som transporteras med rökgaserna och fastnar på konvektionsdelarna. Den automatiska uraskningen i brännaren och tuberna håller dock effektivt rent. Behovet av rengöring av brännkammare och rökkanaler är därför minimalt. Vid rengöring av pannan, lämpligen i samband med den årliga brandskyddskontrollen, bryts huvudströmmen, varefter brännare, askrumslucka och sotlucka kan demonteras. Eventuella sotbeläggningar avlägsnas med hjälp av borste, sotraka eller dammsugare med askavskiljare. Töm asklådan innan den blivit full. Tiden mellan tömning varierar beroende på hur mycket brännaren går och askinnehållet i bränslet. Kontrollera så att det inte ligger aska kvar i askutrymmet innan asklådan skjuts på plats igen. En par gånger om året skall sotskåpet på toppen av pannan rengöras. Lyft på locket och använd dammsugare med föravskiljare för bästa effekt. Kontrollera samtidigt att turbulatorspiralerna löper lätt i tuberna genom att dra luftvaggan rakt uppåt och sedan släppa ner den igen. Se till så att locket kommer på plats ordentligt. En gång om året bör brännaren göras ren mellan inner- och ytterrör. Pelletsförrådet skall tömmas helt minst en gång om året och rengöras från spån. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 17/28

18 Återställning av fallrörets överhettningsskydd 1. Lossa alla tre kablarna till brännaren. 2. Lossa 2 st skruv till ränna ÖH-skydd. 3. Tryck på ÖH-skyddets knapp tills ett knäpp hörs. 4. Återmontera i omvänd ordning. OBS! Arbete enligt följande avsnitt skall utföras av person med nödvändig kunskap. Byte av tändelement 1. Demontera brännarkåpan genom att lossa de tre mässingsmuttrarna och dra kåpan bakåt. 2. Lossa tändelementets kablar från sina anslutningar (2 st). 3. Lossa de fyra skruvarna som håller ytterröret mot bakkåpan, dela försiktigt på brännaren. 4. Lossa skruvarna (2 st) på brännarens undersida som håller tändmodulen. 5. Lossa skruven som håller elementet och drag ur elementet ur sitt reducering. 6 Skjut i och skruva fast det nya elementet. 7. Återmontera i omvänd ordning. Byte av flamvakt 1. Lossa alla tre kablarna till brännaren. 2. Demontera brännarkåpan genom att lossa de tre mässingsmuttrarna och dra kåpan bakåt. 3. Lossa de vita sladdarna på kopplingsplint nr 17 och 18, och dra ur givaren ur sitt hål till höger om fläkten. 4. Skjut in den nya givaren tills fjädern sitter fast i hålet, se till så att flamvakten sitter vinkelrätt mot plåten. Koppla in sladdarna på plinten och återmontera brännarkåpan. Demontering av skruvtransportör 1. Lossa kabeln till skruvmotorn. 2. Demontera slangen mellan skruvtransportören och brännaren. 3. Lossa insexskruven mellan motorn och rörets övre ände, drag motorn rakt ut bort från röret. 4. Lossa de två M8-skruvarna till skruvens lagring. Matarskruven kan nu dras rakt ut. 5. Återmontera i omvänd ordning. Observera att insexskruven måste hamna i motoraxelns spår. OBSERVERA! Vid misslyckat tändförsök, öppna ej eldstadsluckan förrän förbränningskammaren är genomventilerad! Fig. 5 Tändmodul ARITERM SWEDEN AB Installations & Driftsanvisning Sida 18/28

19 Felsökning och åtgärder Fel Orsak Åtgärd Fel Orsak Åtgärd Brännaren stannat, ingen lysdiod lyser. Brännaren har blivit överhettad. Gör ren brännare och panna. Återställ fallrörets överhettningsskydd. Brännaren stannar trots att den tänder. För stor startdos, alternativt för kraftig matning i driftläge. För mycket aska i brännaren. Se avsnittet Inställning av luftoch bränslemängd. Kontrollera den automatiska uraskningen. Brännaren stannat, röd lampa lyser. Pelletsförrådet är tomt. En luftficka har bildats vid matarskruvens inlopp. Fyll på pellets... Skaka till förrådet så att pellets rinner ner. Förrådets botten måste vara tillräckligt vinklad (minst 45 ) för att pellets skall trilla ner av tyngdkraften. Brännaren tänder inte (inga spår av brand på kvarvarande pellets). Tändelementet trasigt. Se avsnittet Byte av tändelement. Skruven har blockerats av skräp. Knacka hårt på transportören. Om stoppet inte släpper, ta bort transportören och töm den. Om nödvändigt kan skruven demonteras, se avsnittet Demontering av skruven. Brännaren stannar då och då utan synbar orsak. Kan bero på felaktigt justerad brännare, för stort eller kraftigt varierande undertryck i skorstenen, eller fel i bränslematningen. Kontakta din auktoriserade installatör. Brännaren är full av pellets i den inre delen. 1 Töm ur allt bränsle och starta om. 2 Om den inte vill starta: kontrollera tändelementet genom att göra en start med matarskruven bortkopplad och brännaren urtagen ur pannan. Tändmodulen skall glöda ca 1 min efter att startdosen avslutats. Glöder ej elementet finns två tänkbara felorsaker. 1. Dålig kontakt i kablaget. 2. Tändelementet trasigt. Byt. Elementet skall ha en resistans Ohm. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 19/28

20 Sprängskiss brännare ARITERM SWEDEN AB Installations & Driftsanvisning Sida 20/28

21 Garantidelar Pelletspannan Uno omfattas av garanti enligt nedan: Benämning Garantitid Kommentar Pelletsslang Ej garanti Förslitningsdetalj Tändelement 1 år Förbrukningsdetalj Inre brännarrör 2 år Har mycket lång livslängd om brännaren är rätt inställd. Arbetskostnad 2 år Vid byte av garantidel Övriga delar 4 år Förutsatt att auktoriserad installatör monterat eller besiktigat och driftsatt pannan, och att installationsbevis är insänt. Garantin omfattar endast konstaterade fel på delar som ej orsakats av användaren. Exempel på situationer som EJ omfattas av garanti från fabriken: Felfunktion beroende på feljusterad brännare. Felfunktion beroende på undermåligt bränsle (avviker från Svensk Standard). Felaktiga dragförhållanden. Oaktsamhet Transportskador (regleras med speditören). ARITERM SWEDEN AB Installations & Driftsanvisning Sida 21/28

22 ARITERM SWEDEN AB Installations & Driftsanvisning Sida 22/28

23 Garanti / Installationsbevis (Denna sida skall behållas av ägaren) Installerad produkt: Pelletspanna UNO Tillv.nr Panna:... Tillv.nr Brännare:... Installationsdatum:... Undertryck i skorsten (kall):... Pa. Utetemperatur:... C Rökgastemp i maxdrift:... C Koldioxidhalt (CO2):... %. Undertryck i skorsten (varm):... Pa Vilken typ av värmesystem har ersatts... Installerad hos: Namn... Telefon:... Adress... Postadress..... Försäljning: Installation: Säljare... Företag... Montör... Företag... Adress... Adress... Postadress... Postadress... Telefon... Mobil... Telefon... Mobil... Tillverkaren lämnar 4 års produktgaranti räknat från installationsdagen förutsatt att auktoriserad installatör monterat eller besiktigat och driftsatt brännaren. I annat fall lämnas 2 års garanti enligt gällande konsumentlag. Garantins omfattning enl. avsnittet Garantidelar. Observera! Ett ex av detta bevis måste skickas till ARITERM SWEDEN AB för att den förlängda garantin skall träda i kraft. Tillverkaren garanterar att reservdelar tillhandahålles minst 10 år från inköpsdatum. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 23/28

24 ARITERM SWEDEN AB Installations & Driftsanvisning Sida 24/28

25 Garanti / Installationsbevis (Denna sida skall skickas till Ariterm Sweden AB) Installerad produkt: Pelletspanna UNO Tillv.nr Panna:... Tillv.nr Brännare:... Installationsdatum:... Undertryck i skorsten (kall):... Pa. Utetemperatur:... C Rökgastemp i maxdrift:... C Koldioxidhalt (CO2):... %. Undertryck i skorsten (varm):... Pa Vilken typ av värmesystem har ersatts... Installerad hos: Namn... Telefon:... Adress... Postadress..... Försäljning: Installation: Säljare... Företag... Montör... Företag... Adress... Adress... Postadress... Postadress... Telefon... Mobil... Telefon... Mobil... Tillverkaren lämnar 4 års produktgaranti räknat från installationsdagen förutsatt att auktoriserad installatör monterat eller besiktigat och driftsatt brännaren. I annat fall lämnas 2 års garanti enligt gällande konsumentlag. Garantins omfattning enl. avsnittet Garantidelar. Observera! Ett ex av detta bevis måste skickas till ARITERM SWEDEN AB för att den förlängda garantin skall träda i kraft. Tillverkaren garanterar att reservdelar tillhandahålles minst 10 år från inköpsdatum. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 25/28

26 ARITERM SWEDEN AB Installations & Driftsanvisning Sida 26/28

27 ARITERM SWEDEN AB Installations & Driftsanvisning Sida 27/28

28 Om denna anvisning ej följs vid installation, drift och skötsel är Ariterm Sweden ABs åtagande enligt gällande garantibestämmelser ej bindande. Ariterm förbehåller sig rätten till ändringar i detaljer och specifikationer utan föregående meddelande. Ariterm Sweden AB Flottiljvägen 15, SE Kalmar
