Version Pelletspanna 20 kw. Installations- och skötselanvisning

Transkript

1 Version Pelletspanna 20 kw Installations- och skötselanvisning 1

2 INNEHÅLL Viktiga punkter att speciellt observera före installation...2 Konstruktion och funktion...3 Leveransomfattning...3 Mått och tekniska data...4 Installation...5 Pannrum och skorsten...6 Kopplingschema Matare och förråd...12 Driftsättning...13 Brännarens inställningar...14 Ackumulatortank...15 Skötsel och handhavande...16 Garanti...20 VIKTIGT! Kontrollera att panna och värmesystem är vattenfyllt och avluftat innan eldning påbörjas. Installation skall ske av behörig VVS- och elinstallatör. Vid drift med brännare: Ställ in termostaten så att elpatronen kopplas in vid ofrivilligt driftavbrott på brännaren. Det medlevererade gängade röret skall monteras på shuntventilens retursida. Kalmar Maskinprojekt AB Flottiljv 15, Kalmar Tel

3 1. Brännarlucka 2. Elpatron 3. Tappvattenbatteri av koppar 4. Rökkanal 5. Manöverpanel 6. Sotlucka 7. Shuntventil 8. Retur (ej på bild) 9. Hetvatten/Expansion 10. Rymlig asklåda 11. Kompressor med tank 12. Automatisk tubrengöring 13. Automatisk brännarrengöring 14. Ställbara fötter 14. Avtappningsventil UNOPANNANS KONSTRUKTION OCH FUNKTION 10 UNO har en enkel men effektiv uppbyggnad med stående rökgastuber. Trots de små dimensionerna kan pannan ge upp till 20 kw värmeeffekt med en verkningsgrad omkring 90%. Det inbyggda kamrörsbatteriet av koppar ger rikligt med varmvatten utan risk för legionellabakterier Pannan har en inbyggd tystgående kompressor som lagrar tryckluft i en tank under toppanelen. Tryckluften släpps ut i ett munstycke som blåser rent i brännarröret. Rengöring av tuberna sköts automatiskt med hjälp av en pneumatikcylinder som lyfter upp och släpper ner turbulatorerna varje gång brännaren stannar, eller minst var 3:e timme. En asklåda i rostfritt stål finns i askutrymmet under brännkammaren. Manöverpanelen består av en termometer för panntemperaturen och en hydrometer för vattentrycket, samt en termostatratt för inställning av pannvattentemperaturen vid eldrift. Elpatronen kan även kopplas ur med hjälp av strömbrytaren i panelen. LEVERANSOMFATTNING Tappvattenväxlare av kopparkamflänsrör 4-vägsshunt med klämringskopplingar 4 st fötter med kontramutter 1 st avtappningsventil 1 st manual 2 st slangklämmor 1 m pelletsslang 1 st slangadapter 1 st stoppbleck till brännaren 1 st vinkelrökrör med sotlucka Inbyggd elpatron 6 eller 9 kw* 3 st strömtrafos (endast 9 kw) * Vid 9 kw ingår belastningsvakt med 2-timmarsfördröjning vid strömavbrott 3

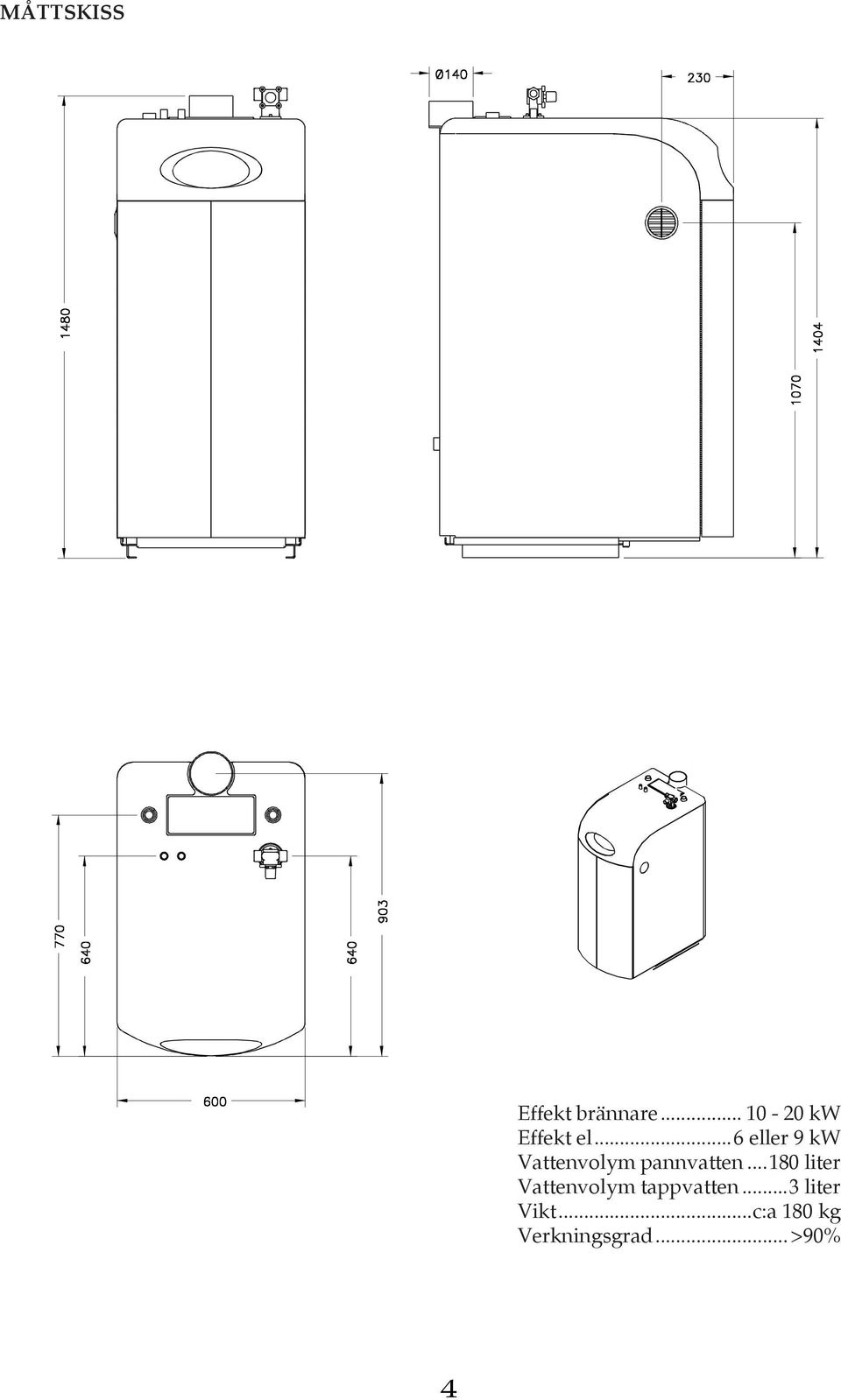

4 MÅTTSKISS Effekt brännare kw Effekt el...6 eller 9 kw Vattenvolym pannvatten liter Vattenvolym tappvatten...3 liter Vikt...c:a 180 kg Verkningsgrad... >90% 4

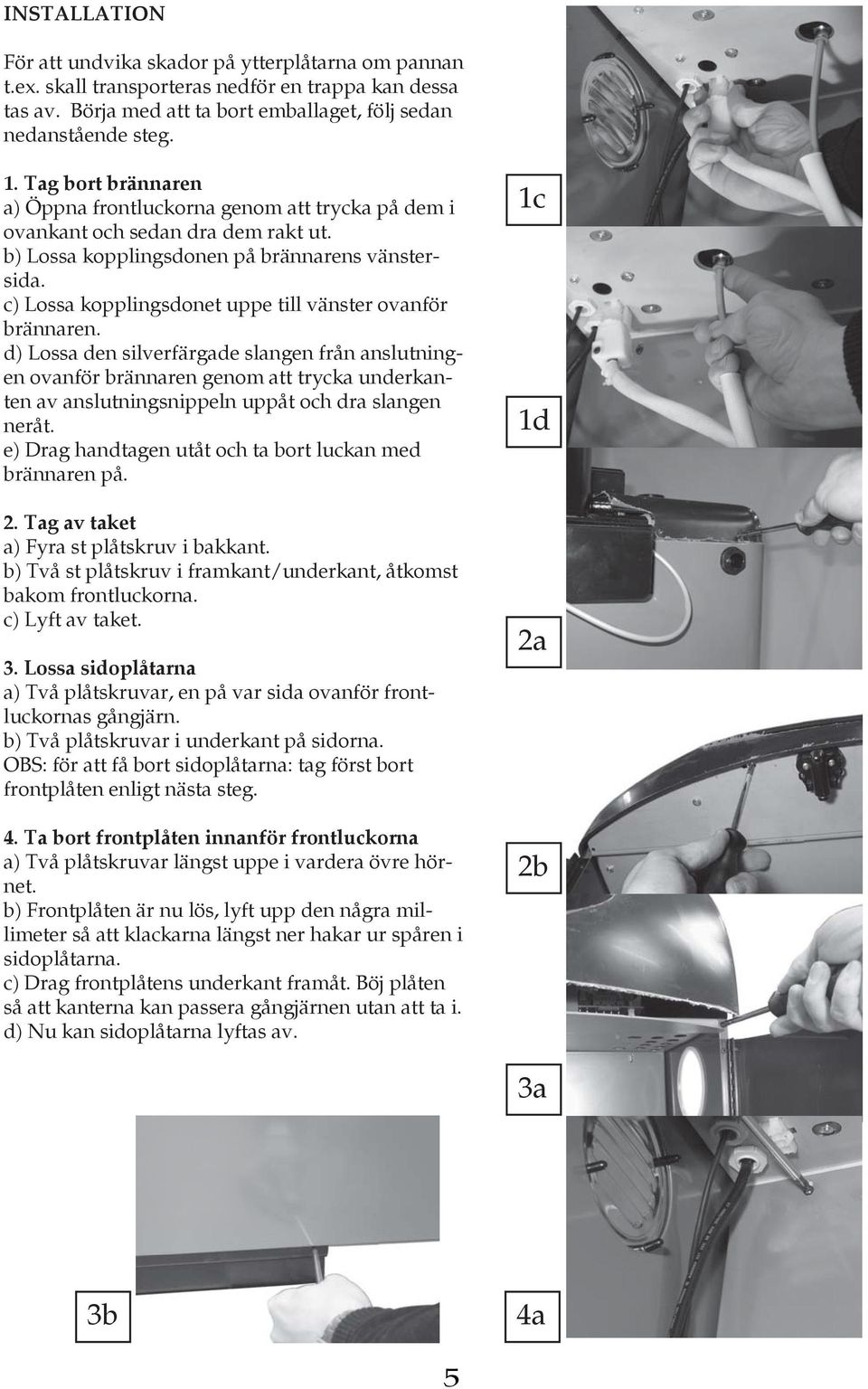

5 INSTALLATION För att undvika skador på ytterplåtarna om pannan t.ex. skall transporteras nedför en trappa kan dessa tas av. Börja med att ta bort emballaget, följ sedan nedanstående steg. 1. Tag bort brännaren a) Öppna frontluckorna genom att trycka på dem i ovankant och sedan dra dem rakt ut. b) Lossa kopplingsdonen på brännarens vänstersida. c) Lossa kopplingsdonet uppe till vänster ovanför brännaren. d) Lossa den silverfärgade slangen från anslutningen ovanför brännaren genom att trycka underkanten av anslutningsnippeln uppåt och dra slangen neråt. e) Drag handtagen utåt och ta bort luckan med brännaren på. 2. Tag av taket a) Fyra st plåtskruv i bakkant. b) Två st plåtskruv i framkant/underkant, åtkomst bakom frontluckorna. c) Lyft av taket. 3. Lossa sidoplåtarna a) Två plåtskruvar, en på var sida ovanför frontluckornas gångjärn. b) Två plåtskruvar i underkant på sidorna. OBS: för att få bort sidoplåtarna: tag först bort frontplåten enligt nästa steg. 4. Ta bort frontplåten innanför frontluckorna a) Två plåtskruvar längst uppe i vardera övre hörnet. b) Frontplåten är nu lös, lyft upp den några millimeter så att klackarna längst ner hakar ur spåren i sidoplåtarna. c) Drag frontplåtens underkant framåt. Böj plåten så att kanterna kan passera gångjärnen utan att ta i. d) Nu kan sidoplåtarna lyftas av. 1c 1d 2a 2b 3a 3b 4a 5

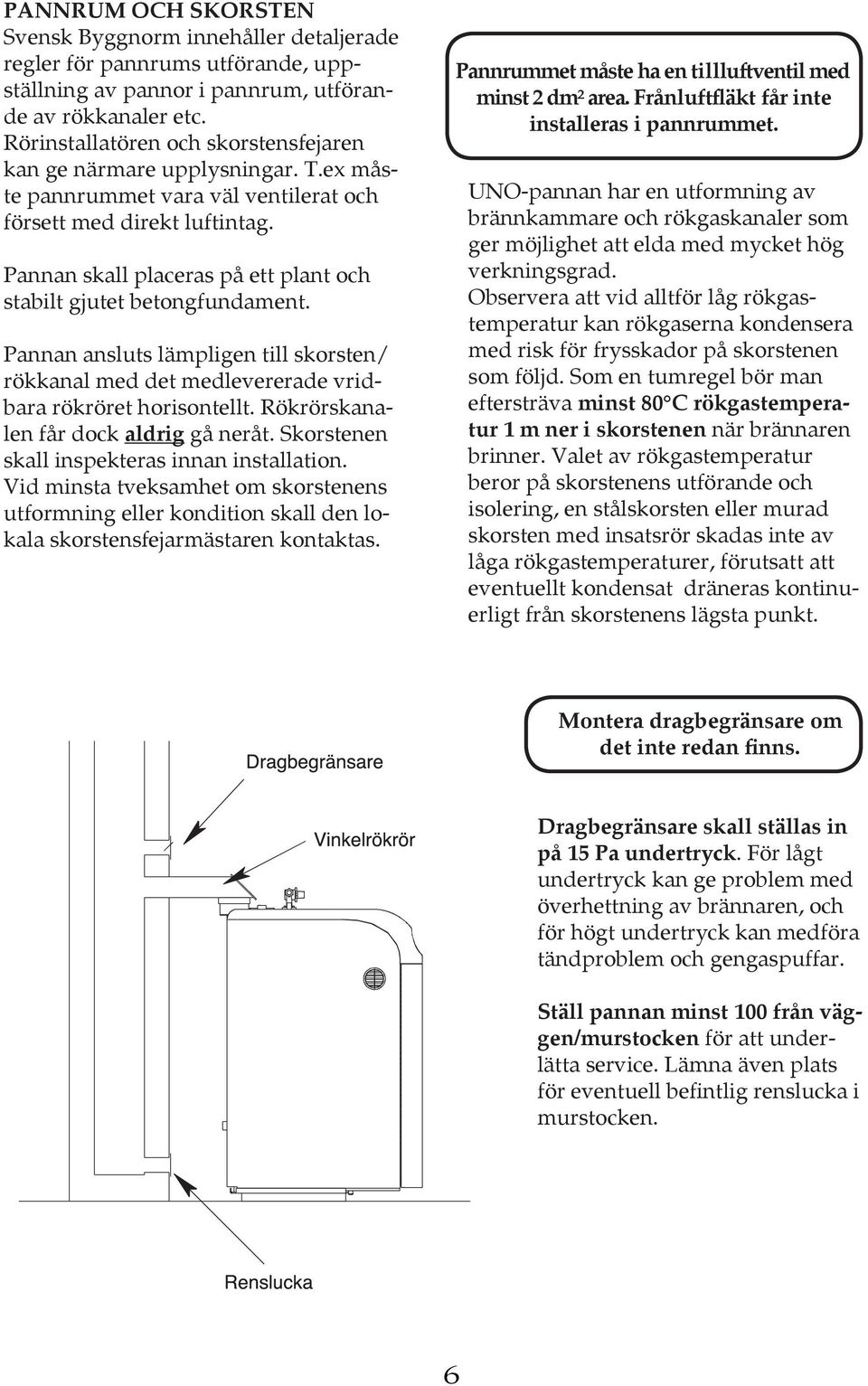

6 PANNRUM OCH SKORSTEN Svensk Byggnorm innehåller detaljerade regler för pannrums utförande, uppställning av pannor i pannrum, utförande av rökkanaler etc. Rörinstallatören och skorstensfejaren kan ge närmare upplysningar. T.ex måste pannrummet vara väl ventilerat och försett med direkt luftintag. Pannan skall placeras på ett plant och stabilt gjutet betongfundament. Pannan ansluts lämpligen till skorsten/ rökkanal med det medlevererade vridbara rökröret horisontellt. Rökrörskanalen får dock aldrig gå neråt. Skorstenen skall inspekteras innan installation. Vid minsta tveksamhet om skorstenens utformning eller kondition skall den lokala skorstensfejarmästaren kontaktas. Pannrummet måste ha en tillluftventil med minst 2 dm² area. Frånluftfläkt får inte installeras i pannrummet. UNO-pannan har en utformning av brännkammare och rökgaskanaler som ger möjlighet att elda med mycket hög verkningsgrad. Observera att vid alltför låg rökgastemperatur kan rökgaserna kondensera med risk för frysskador på skorstenen som följd. Som en tumregel bör man eftersträva minst 80 C rökgastemperatur 1 m ner i skorstenen när brännaren brinner. Valet av rökgastemperatur beror på skorstenens utförande och isolering, en stålskorsten eller murad skorsten med insatsrör skadas inte av låga rökgastemperaturer, förutsatt att eventuellt kondensat dräneras kontinuerligt från skorstenens lägsta punkt. Montera dragbegränsare om det inte redan finns. Dragbegränsare skall ställas in på 15 Pa undertryck. För lågt undertryck kan ge problem med överhettning av brännaren, och för högt undertryck kan medföra tändproblem och gengaspuffar. Ställ pannan minst 100 från väggen/murstocken för att underlätta service. Lämna även plats för eventuell befintlig renslucka i murstocken. 6

7 RÖRANSLUTNING Rörinstallationen skall utföras i enlighet med gällande varmvattennormer. Anslutningssida för tillopps- respektive returvattenledning på shuntventilen bestäms av var det medlevererade förlängningsröret placeras på ventilen. Observera att röret skall monteras på returvattensidan! Pannan är försedd med följande ut- och inlopp: 2 st stosar för hetvatten/expansion, gängdimension Rp25 (1 ). Endera stosen används lämpligen för anslutning av expansionskärlet, den andra för anslutning till hetvatten-/radiatorkretsen. Skall shuntventilen användas så pluggas den ena stosen. stos för returvatten på pannans baksida gängdimension Rp25 (1 ). Används för källarradiatorkrets eller om shuntventil ej ska användas. stos för montering av shuntventil (endast 6 och 9 kw). Den medlevererade shuntventilen skruvas fast med mellanliggande packning med två st M8-muttrar. Använd tätningsvätska (VVS-Tätning eller liknande) på båda sidor om packningen! Innan montering av ventilen skall det medlevererade röret gängas fast på retursidan i ventilens fot för att separera het- och returvattenflödena. Kallvatten in Varmvatten ut Radiatorkrets Expansionskärl stos för avtappningsventil mellan brännarluckan och askrumsluckan. Gänga fast den medlevererade ventilen. kopparrör Ø22 för tappvarmvatten (endast 6 och 9 kw). Utgående varmvatten tappas från röret till höger sett framifrån. Använd alltid en termostatisk blandningsventil, justera så att varmvattentemperaturen blir maximalt 55 C. 7

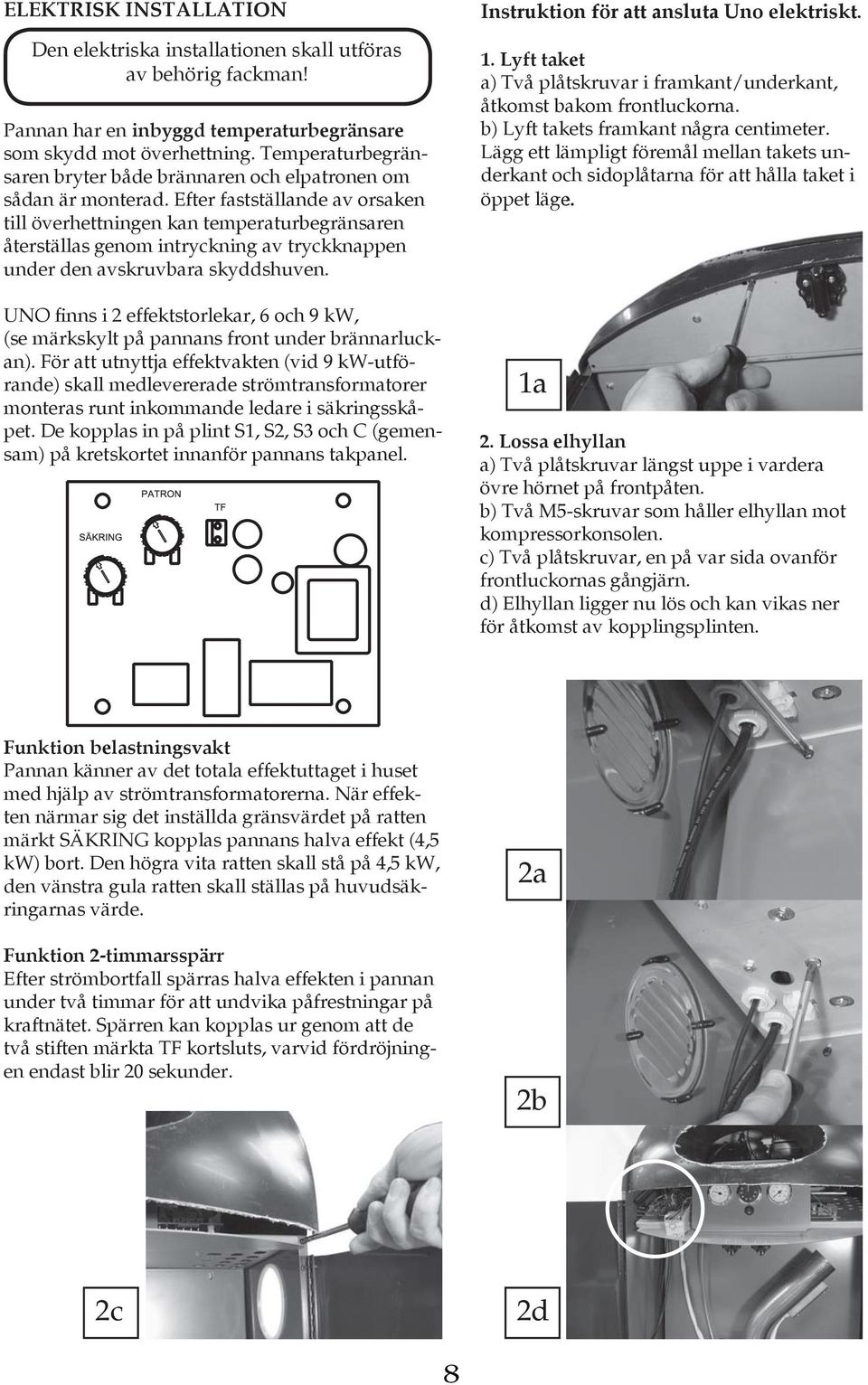

8 ELEKTRISK INSTALLATION Den elektriska installationen skall utföras av behörig fackman! Pannan har en inbyggd temperaturbegränsare som skydd mot överhettning. Temperaturbegränsaren bryter både brännaren och elpatronen om sådan är monterad. Efter fastställande av orsaken till överhettningen kan temperaturbegränsaren återställas genom intryckning av tryckknappen under den avskruvbara skyddshuven. UNO finns i 2 effektstorlekar, 6 och 9 kw, (se märkskylt på pannans front under brännarluckan). För att utnyttja effektvakten (vid 9 kw-utförande) skall medlevererade strömtransformatorer monteras runt inkommande ledare i säkringsskåpet. De kopplas in på plint S1, S2, S3 och C (gemensam) på kretskortet innanför pannans takpanel. Instruktion för att ansluta Uno elektriskt. 1. Lyft taket a) Två plåtskruvar i framkant/underkant, åtkomst bakom frontluckorna. b) Lyft takets framkant några centimeter. Lägg ett lämpligt föremål mellan takets underkant och sidoplåtarna för att hålla taket i öppet läge. 1a 2. Lossa elhyllan a) Två plåtskruvar längst uppe i vardera övre hörnet på frontpåten. b) Två M5-skruvar som håller elhyllan mot kompressorkonsolen. c) Två plåtskruvar, en på var sida ovanför frontluckornas gångjärn. d) Elhyllan ligger nu lös och kan vikas ner för åtkomst av kopplingsplinten. Funktion belastningsvakt Pannan känner av det totala effektuttaget i huset med hjälp av strömtransformatorerna. När effekten närmar sig det inställda gränsvärdet på ratten märkt SÄKRING kopplas pannans halva effekt (4,5 kw) bort. Den högra vita ratten skall stå på 4,5 kw, den vänstra gula ratten skall ställas på huvudsäkringarnas värde. Funktion 2-timmarsspärr Efter strömbortfall spärras halva effekten i pannan under två timmar för att undvika påfrestningar på kraftnätet. Spärren kan kopplas ur genom att de två stiften märkta TF kortsluts, varvid fördröjningen endast blir 20 sekunder. 2a 2b 2c 2d 8

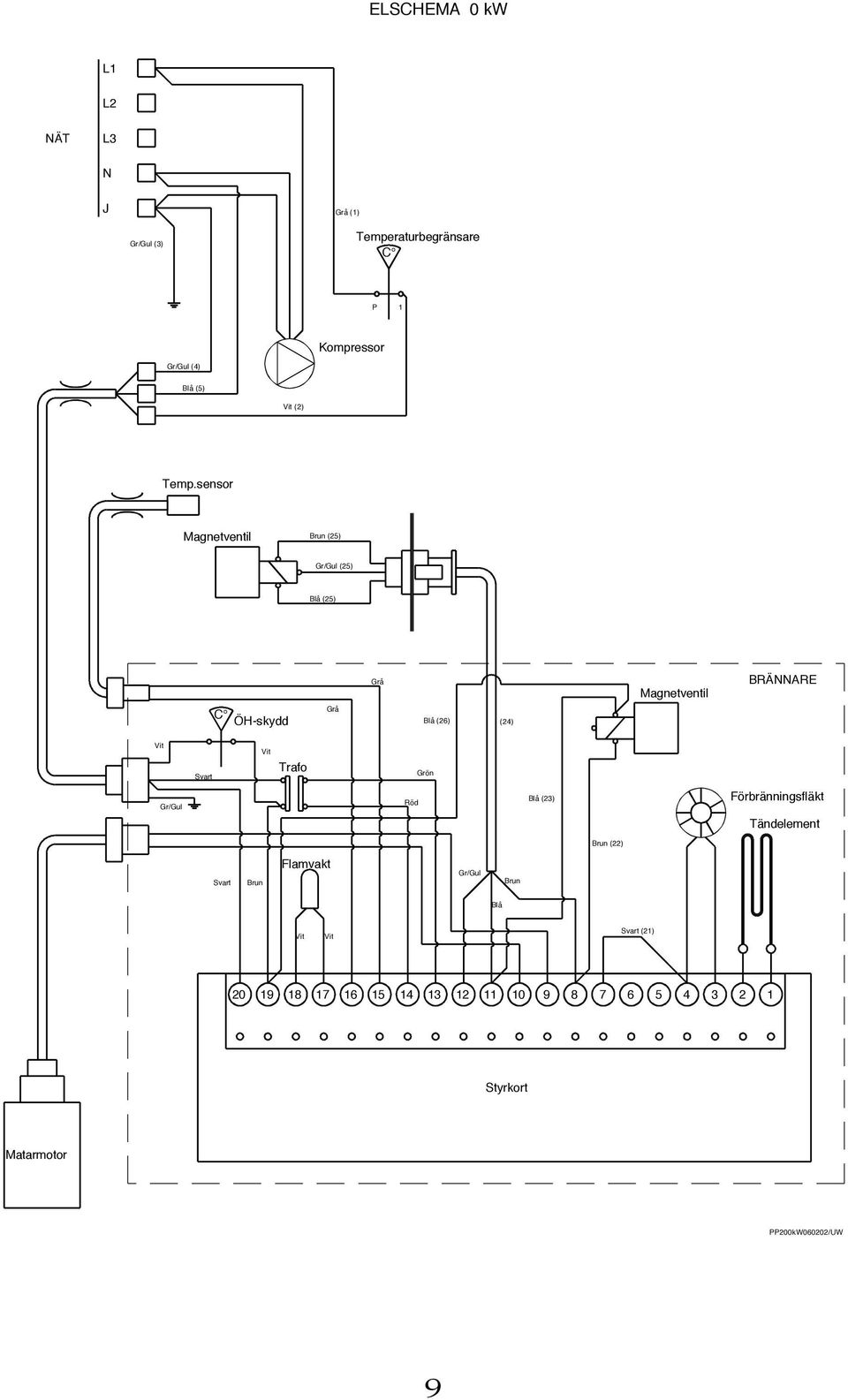

9 ELSCHEMA 0 kw L1 L2 NÄT L3 N J Grå (1) Gr/Gul (3) Temperaturbegränsare C P 1 Kompressor Gr/Gul (4) Blå (5) (2) Temp.sensor Magnetventil Brun (25) Gr/Gul (25) Blå (25) Grå Magnetventil BRÄNNARE C ÖH-skydd Grå Blå (26) (24) Svart Trafo Grön Gr/Gul Röd Blå (23) Förbränningsfläkt Tändelement Brun (22) Svart Brun Flamvakt Gr/Gul Brun Blå Svart (21) Styrkort Matarmotor PP200kW060202/UW 9

10 ELSCHEMA 6 kw Eltermostat Elpatron C L1 Brun (6) 1 2 Svart (7) Svart (9) L2 Brun (6) 3 4 Svart (7) Svart (9) NÄT L3 Brun (6) 5 6 Mörkblå (8) N Blå (12) J Grå (1) Gr/Gul (3) Temperaturbegränsare C Brytare Sv (11) Kompressor P 1 A2 A1 Kontaktor 1 Gr/Gul (4) Blå (5) (2) (10) Temp.sensor Magnetventil Brun (25) Gr/Gul (25) Blå (25) Grå Magnetventil BRÄNNARE C ÖH-skydd Grå Blå (23) (24) Svart Trafo Grön Förbränningsfläkt Gr/Gul Röd Blå (23) Tändelement Brun (22) Svart Brun Flamvakt Gr/Gul Brun Blå Svart (21) Styrkort Matarmotor PP206kW060202/UW 10

11 ELSCHEMA 9 kw Eltermostat Elpatron C L1 Brun (6) 1 2 Brun (13) Svart (7) Svart (9) L2 Brun (6) 3 4 Svart (7) Svart (9) NÄT L3 Brun (6) 5 6 Mörkblå (8) N Blå (12) 2 1 J Gr/Gul (3) Grå (1) Temperaturbegränsare C Brytare Brun (13) Brun (14) Brun (14) Sv (11) Blå (20) Grå (19) Kompressor P 1 Röd (15) A2 A1 A1 A2 Kontaktor 1 Blå (16) Kontaktor Gr/Gul (4) Röd (18) Blå (5) (2) Röd (17) (10) Temp.sensor Effektvakt OX1T Magnetventil Brun (25) Gr/Gul (25) Blå (25) Grå Magnetventil BRÄNNARE C ÖH-skydd Grå Blå (23) (24) Svart Trafo Grön Gr/Gul Röd Blå (23) Förbränningsfläkt Tändelement Brun (22) Svart Brun Flamvakt Gr/Gul Brun Blå Svart (21) Styrkort Matarmotor PP209kW060202/UW 11

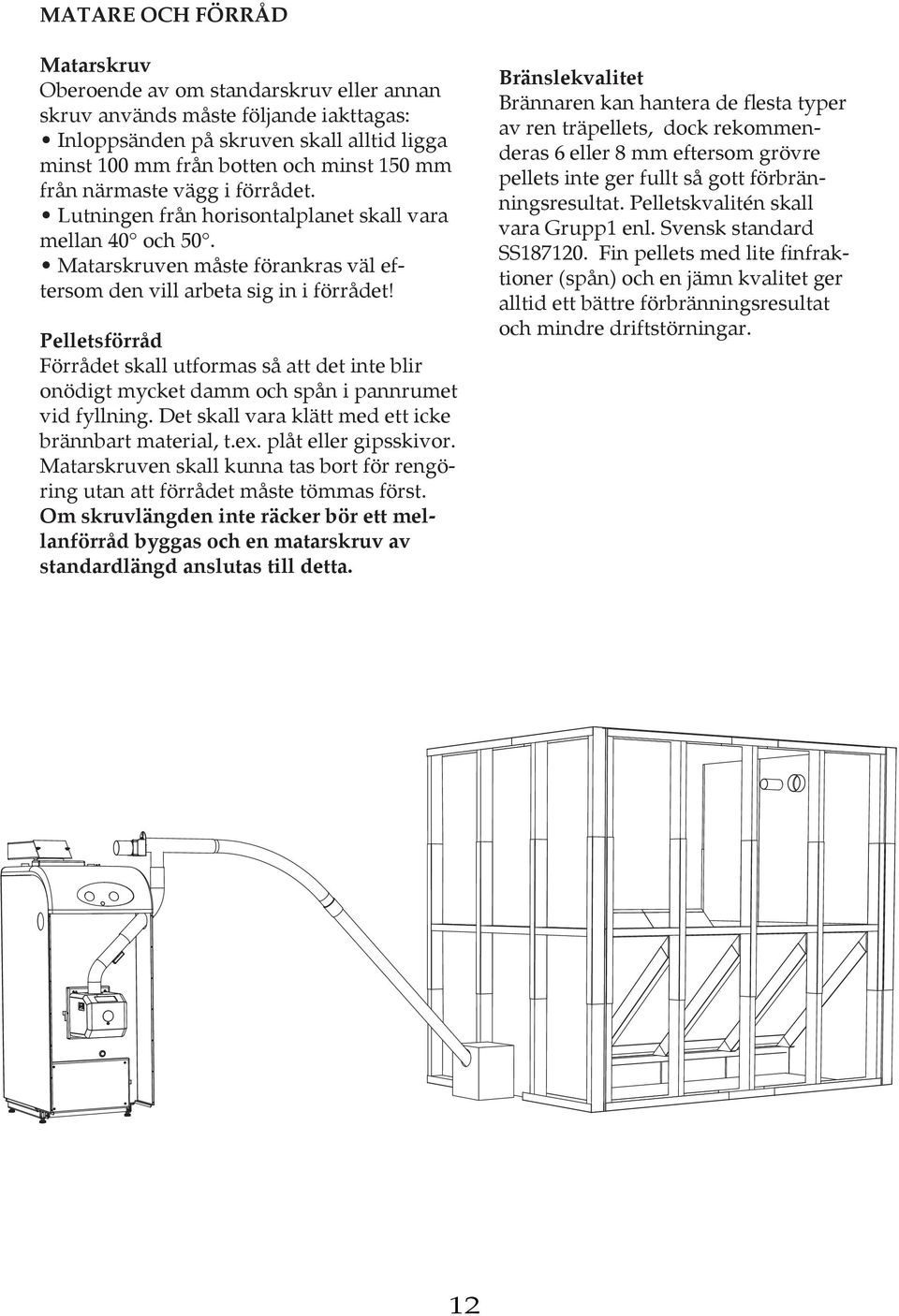

12 MATARE OCH FÖRRÅD Matarskruv Oberoende av om standarskruv eller an nan skruv används måste följande iakt ta gas: In lopps än den på skru ven skall alltid lig ga minst 100 mm från botten och minst 150 mm från när mas te vägg i förrådet. Lutningen från horisontalplanet skall vara mellan 40 och 50. Matarskruven måste förankras väl efter som den vill ar be ta sig in i förrådet! Pelletsförråd Förrådet skall utformas så att det inte blir onö digt mycket damm och spån i pannrumet vid fyll ning. Det skall vara klätt med ett icke bränn bart ma te ri al, t.ex. plåt eller gipsskivor. Ma tar skru ven skall kun na tas bort för rengöring utan att för rå det mås te tömmas först. Om skruvlängden inte räcker bör ett mellan för råd byggas och en matarskruv av standardlängd anslutas till detta. Bränslekvalitet Brännaren kan hantera de flesta typer av ren träpellets, dock rekommenderas 6 el ler 8 mm ef ter som gröv re pellets inte ger fullt så gott förbränningsresultat. Pelletskvalitén skall vara Grupp1 enl. Svensk standard SS Fin pellets med lite finfraktio ner (spån) och en jämn kvalitet ger alltid ett bättre förbränningsresultat och mindre driftstörningar. 12

13 DRIFTSÄTTNING Fyllning av systemet Före första start skall anläggningar med slutet system fyllas upp till ett vattentryck 0,1 bar högre än det statiska trycket = höjdskillnaden mellan högst belägna radiator och tryckkärlet. Exempel: Högsta höjd 5 m = 0,5 bar + 0,1 = 0,6, vilket ger ett manometertryck vid kall panna på 0,6 bar. Vid anläggning med öppet expansionskärl fylles till dess att vatten strömmar ur skvallerröret. Pelletsbrännare Brännarens inställningar och skötsel redovisas utförligt på följande sidor. Välj rökgastemperatur med hjälp av brännarens effekt med hänsyn till skorstenens utförande och skick. Som ett utgångsvärde kan man ställa bränslematningen (pot 1) i drift så att skruven vrider sig c:a 1/2 varv (gäller KMP:s standardskruv 1,7 eller 2,3 m). Fläkten kan ställas (pot 3) på mellan 180 och 200 VAC. Brytare UNO-pannan 6 och 9 kw är utrustad med en brytare i instrumentpanelen. I läge 1 kopplas ström fram till elpatronen som då styrs av termostaten, i läge 0 är elpatronen frånslagen. Pelletsbrännaren slås av och på med strömbrytaren på brännarens panel innanför frontluckorna. I läge 1 startas, stoppas och effektregleras brännaren automatiskt. Termostater Brännarens termostat justeras lämpligen så att den stänger av vid en panntemperatur på C. Eltermostaten ställs C lägre så att elvärmen går in vid ofrivilliga driftsavbrott på brännaren, men inte slår till vid normal brännardrift. 13

14 BRÄNNARENS INSTÄLLNINGAR Första start Brännaren är ej inställd vi leverans. Den måste injusteras vid första start. Normalt skall brännaren användas med två ef fekt lä gen (hög och låg), men med en enkel om ställ ning på styr kor tet kan låg ef fekt lä get väljas bort om så önskas. Om rökgastemperaturen blir för låg så bör brännaren gå på enbart hög ef fekt för att und vi ka pro blem med kon dens - utfällning i skorstenen. Undantag: om skor ste nen har insatsrör tål den viss kondensutfällning, rådgör med skorstensfejarmästren. Inställning av luft- och bränslemängd 1. Fyll skruvtransportören med pellets inn an den ansluts till brännaren genom att sticka in brän na rens an slutningskabel i skruvmotorn. Låt den gå några minuter efter att den har blivit full för att säkerställa att skruven fylls ordentligt. normalt under vissa väderbetingelser. Om tidigare panna har eldats med ved kan röken vara mörk och starkt luktande p.g.a. att tjä ra i skor stens väg garna bränns bort. Detta kan pågå under c:a en vecka. Vid byte av bränslesort eller fabrikat skall inställningarna kontrolleras. Inställning av lågeffektläge Vänta tills brännaren går i lågeffektläge (gul lam pa lyser), ställ luftmängden på pot 4 på sam ma sätt som vid inställning av högeffektläget. Effekten (matningen) blir automatiskt 60% av högeffektläget. Frånkoppling av låg effektläge Tag bort by geln på kortets högra sida. 2. Ställ in startdosen (mängden pellets vid tändning) med pot 2, vrid ning åt hö ger ökar mäng den. Lagom dos är 3-4 dl. Eventuell ändring av startdosen märks först vid nästa omstart. 3. Inställning av bränslemängd (effekt) för drift: Starta brännaren och vänta 5 minuter efter att den gått in i driftfas (grön diod lyser med fast sken), jus te ra pot 1 tills rökgastemperaturen blir rätt. Skruvtransportören skall normalt rotera knappt 1/2 varv i varje mat nings cy kel (med KMP standardskruv). Inställning av luften För optimal inställning skall ett rökgasinstrument användas, tala med din in stal la tör. Inställning av rätt luftmängd är vik tig för att er hål la god eld nings e- ko no mi. Grå el ler svart rök från skorstenen indikerar för lite luft. rök består mest av vat ten ånga vilket är fullt Fig. 3 Bygling för hög- och lågeffekt. 5 Fig. 4 Potentiometrar för justering. Pot 1: Bränslemängd i driftfas. Pot 2: Bränslemängd till startdos. Pot 3: Luftmängd i högeffektläge. Pot 4: Luftmängd i lågeffektläge. Pot 5: Panntemperatur 14

15 ACKUMULATORTANK Eldning mot ackumulatortank Det kan vara för del ak tigt att an vän da en ackumulatortank uppkopplad mot pannan eftersom det ger längre drifttider på brännaren och bätt re års med el verknings grad. Med Unopannan lö nar det sig dock sällan att nyinstallera ack u mu l- atortank eftersom vinsten knappast blir så stor att den kan betala investeringen, beroende på pannans myck et höga verkningsgrad. Däremot skall alltid ackumulatortank installeras om pannan skall kompletteras med solpaneler. Installation av panna med ack u mu l- atortank. Om varmvattenberedare eller shunt ven til är pla ce ra de i pan nan skall brännaren all tid styras på panntemperaturen, den i pannan monterade temperaturgivaren skall då användas. Om pannan och tanken har direktcirkulation (pannan värmer tanken, hetvatten och tappvarmvatten tas ut från tanken) bör inte panntemperaturen understiga 60 C inn an brännaren startar, eftersom det kan leda till kon dens och korrosion i pannan. En termostatstyrd laddkrets skall alltså alltid ingå i systemet, se principskiss nedan. Är varmvattenberedaren och shuntventilen pla ce ra de i ackumulatortanken kan man alternativt placera temperaturgi va ren på tanken för att få längre drifttid eftersom det leder till färre start och stopp. Placering av temperaturgivaren på tank Om brännarens temperaturgivare skall pla ce ras på ackumulatortank skall det fin nas en laddkrets som har till räck ligt stor ka pa ci tet att kyla pan nan så att inte pannans temperatur överskrider 95 C innan tanken uppnått inställd temperatur (80 C rekommenderas) och brännaren slagit från. Temperaturgivaren skall inte placeras för långt ner på tanken eftersom det då alltid blir svå ra re för laddkretsen att kyla pannan tillräckligt. Om minsta osäkerhet råder bör tem pe - ra tur gi va ren placeras på pannan och ett test gö ras enligt följande: elda upp pannan och tankarna tills panntemperaturen kommit upp i 95 C och kon trol le ra temperaturerna i tanken. Med denna enkla test kan man bilda sig en upp fatt ning om var gi va ren skall pla ce ras och om det över hu vud taget är lämp ligt att pla ce ra den på tanken. En speciell ackumulatorstyrning finns som extra tillbehör. 15

16 SKÖTSEL OCH UNDERHÅLL Pannans rengöring Pannans brännare arbetar med rätt inställning i det närmaste helt sotfritt. Däremot bildas vid all pelletsfröbränning flygaska som transporteras med rökgaserna och fastnar på konvektionsdelarna. Den automatiska uraskningen i brännaren och tuberna håller dock effektivt rent. Behovet av rengöring av brännkammare och rökkanaler är därför minimalt. Vid rengöring av pannan, lämpligen i samband med den årliga brandskyddskontrollen, bryts huvudströmmen, varefter brännare, askrumslucka och sotlucka kan demonteras. Eventuella sotbeläggningar avlägsnas med hjälp av borste, sotraka eller dammsugare med askavskiljare. Töm asklådan innan den blivit full. Tiden mellan tömning varierar beroende på hur mycket brännaren går och askinnehållet i bränslet. Kontrollera så att det inte ligger aska kvar i askutrymmet innan asklådan skjuts på plats igen. En gång om året skall sotskåpet på toppen av pannan rengöras. Lyft på locket och använd dammsugare med föravskiljare för bästa effekt. Kontrollera samtidigt att turbulatorspiralerna löper lätt i tuberna genom att dra luftvaggan rakt uppåt och sedan släppa ner den igen. Se till så att locket kommer på plats ordentligt. En gång om året bör brännaren göras ren mellan inner- och ytterrör. Pelletsförrådet skall tömmas helt minst en gång om året och rengöras från spån. 16

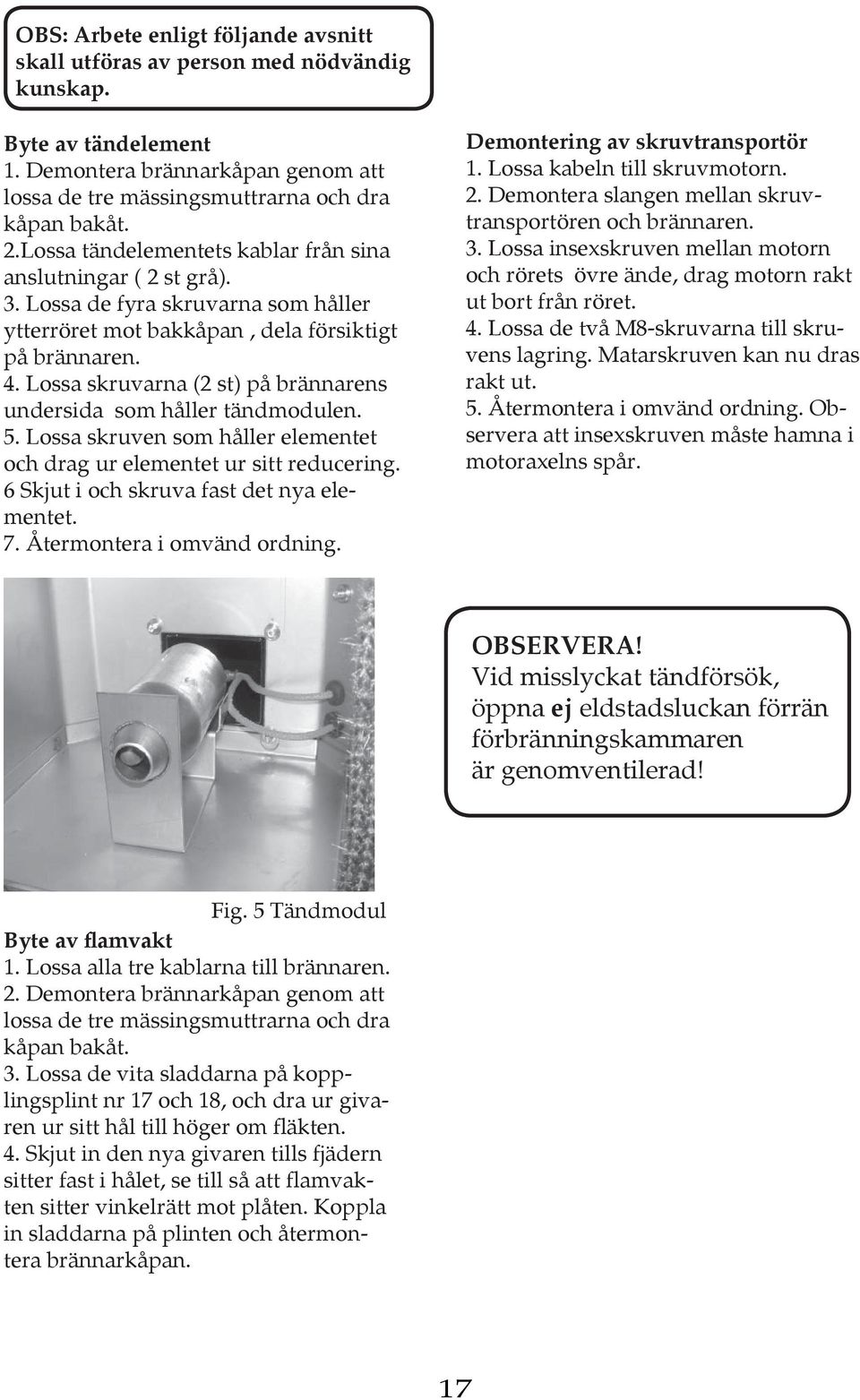

17 OBS: Arbete enligt följande avsnitt skall ut fö ras av per son med nöd vän dig kunskap. Byte av tändelement 1. Demontera brännarkåpan genom att lossa de tre mässingsmuttrarna och dra kåpan bakåt. 2.Lossa tändelementets kablar från sina anslutningar ( 2 st grå). 3. Lossa de fyra skruvarna som håller ytterröret mot bakkåpan, dela försiktigt på brännaren. 4. Lossa skruvarna (2 st) på brännarens undersida som håller tändmodulen. 5. Lossa skruven som håller elementet och drag ur ele men tet ur sitt reducering. 6 Skjut i och skruva fast det nya elementet. 7. Återmontera i omvänd ordning. Demontering av skruvtransportör 1. Lossa kabeln till skruvmotorn. 2. Demontera slangen mellan skruvtransportören och brännaren. 3. Lossa insexskruven mellan motorn och rörets övre ände, drag motorn rakt ut bort från röret. 4. Lossa de två M8-skruvarna till skruvens lag ring. Matarskruven kan nu dras rakt ut. 5. Återmontera i omvänd ordning. Obser ve ra att insexskruven måste hamna i motoraxelns spår. OBSERVERA! Vid misslyckat tändförsök, öppna ej eldstadsluckan förrän förbränningskammaren är genomventilerad! Fig. 5 Tänd mo dul Byte av flamvakt 1. Lossa alla tre kablarna till brännaren. 2. Demontera brännarkåpan genom att lossa de tre mässingsmuttrarna och dra kåpan bakåt. 3. Lossa de vita sladdarna på koppling splint nr 17 och 18, och dra ur givaren ur sitt hål till höger om fläkten. 4. Skjut in den nya givaren tills fjädern sitter fast i hålet, se till så att flamvakten sitter vin kel rätt mot plåten. Kopp la in slad da rna på plin ten och åter mon - tera brännarkåpan. 17

18 Fel Brännaren stannat, röd lampa lyser. Orsak Pelletsförrådet är tomt. En luftficka har bildats vid matarskruvens inlopp. Skruven har blockerats av skräp. Åtgärd Fyll på pellets... Skaka till förrådet så att pellets rinner ner. Förrådets botten måste vara till räck ligt vink lad (minst 45 ) för att pellets skall trilla ner av tyngdkraften. Knacka hårt på transportören. Om stop pet inte släpper, ta bort transportören och töm den. Om nödvändigt kan skru ven de monteras, se avsnittet Demontering av skruven. Brännaren är full av pellets i den inre delen. 1. Töm ur allt bränsle och starta om. 2. Om den inte vill starta: kontrollera tänd ele men tet ge nom att göra en start med matarskruven bortkopplad och brännaren urtagen ur pan nan. Tändmo du len skall glöda c:a 1 min ef ter att startdosen avslutats. Glöder ej elementet finns två tänkbara felorsaker: 1. Dålig kontakt i kablaget. 2. Tändelementet trasigt. Byt. Elementets resistans skall ligga mellan 120 och 145 Ω. Brännaren stannar trots att den tänder. Brännaren tänder inte (inga spår av brand på kvarvarande pellets). Brännaren stannar då och då utan synbar orsak. För stor startdos, al ter - na tivt för kraftig mat ning i driftläge. För mycket aska i brännaren. Tändelementet trasigt. Kan bero på felaktigt juste rad brännare, för stort eller kraftigt varierande un der - tryck i skor ste nen, eller fel i bränslematningen. Se avsnittet Inställning av luft- och bränslemängd. Kontrollera den automatiska uraskningen. Se avsnittet Byte av tändelement. Kontakta din auktoriserade in stal la tör. 18

19 Sprängskiss brännare Innerrör Ytterrör Fallrör Flamdetektor inkl. fjäder Bakkåpa Reducering Överhettningsskydd Brännarkåpa Ränna ÖHskydd Styrkort Elkonsol Apparatuttag Fläkt Apparatintag Kontaktdon tempsensor Transformator Tändelement inkl. hållare Tändkonsol 19

20 GARANTI Pelletspannan Uno omfattas av garanti enligt nedan. Benämning Garantitid Kommentar Pelletsslang Ej garanti... Förslitningsdetalj Tändelement 1 år... Förbrukningsdetalj Inre brännarrör 2 år Har mycket lång livslängd om brännaren är rätt inställd. Arbetskostnad 2 år... Vid byte av garantidel Övriga delar 4 år... Förutsatt att auktoriserad installatör monterat eller besiktigat och driftsatt pannan, och att installationsbevis är insänt. 20

21 Denna sida skall behållas av ägaren. GARANTI-/INSTALLATIONSBEVIS Installerad produkt: Pelletspanna Uno Tillverkningsnummer Panna:....Installationsdatum:... Tillverkningsnummer Brännare:... Undertryck i skorsten (kall):... Pa. Utetemperatur:... C. Rökgastemp i maxdrift:... C. Koldioxidhalt (CO2):... %. Undertryck i skorsten (varm):... Pa. Effekt elpatron:... kw INSTALLERAD HOS: Namn:... Adress:... Postadress:... Telefon:... FÖRSÄLJNING: Säljare:... Företag:... Adress:... Postadress:... Telefon:... Mobiltelefon:... INSTALLATION: Montör:... Företag:... Adress:... Postadress:... Telefon:... Mobiltelefon:... Tillverkaren lämnar 4 års produktgaranti räknat från installationsdagen förutsatt att auktoriserad installatör monterat eller besiktigat och driftsatt brännaren. I annat fall läm nas 2 års garanti. Garantins omfattning enl. av snit tet Garantidelar. Observera: ett ex av detta bevis måste skickas till KMP AB för att den förlängda garan tin skall träda i kraft. Tillverkaren garanterar att reservdelar tillhandahålles minst 10 år från inköpsdatum. 21

22 22

23 Denna sida skall skickas till KMP AB GARANTI-/INSTALLATIONSBEVIS Installerad produkt: Pelletspanna Uno Tillverkningsnummer Panna:....Installationsdatum:... Tillverkningsnummer Brännare:... Undertryck i skorsten (kall):... Pa. Utetemperatur:... C. Rökgastemp i maxdrift:... C. Koldioxidhalt (CO2):... %. Undertryck i skorsten (varm):... Pa. Effekt elpatron:... kw INSTALLERAD HOS: Namn:... Adress:... Postadress:... Telefon:... FÖRSÄLJNING: Säljare:... Företag:... Adress:... Postadress:... Telefon:... Mobiltelefon:... INSTALLATION: Montör:... Företag:... Adress:... Postadress:... Telefon:... Mobiltelefon:... 23
