1 2011:37 Stora Hammars nya kyrka - utvändig renovering, etapp 2 Antikvarisk medverkan, 2011 Maria Sträng Maria Sträng

2

3 Rapport 2011:37 Stora Hammars nya kyrka - Utvändig renovering, etapp 2 Antikvarisk medverkan, 2011 Stora Hammars socken Höllvikens församling Vellinge kommun Skåne län Maria Sträng

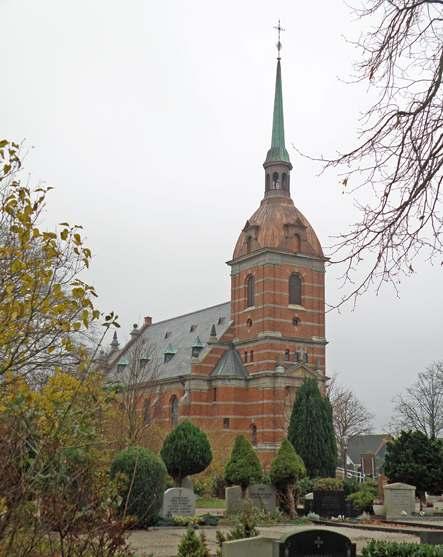

4 Regionmuseet Kristianstad Landsantikvarien i Skåne Kristianstad Box 134, Stora Torg Kristianstad Tel vx, Fax Lund Box 153, St Larsomr. Byggnad Lund Tel vx, Fax Regionmuseet Kristianstad / Landsantikvarien i Skåne Rapport 2011:37 ISSN Omslagsfoto: Stora Hammars nya kyrka efter renoveringen 2011, vy från nordväst Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr

5 Stora Hammars nya kyrka utvändig renovering, etapp 2 Innehåll Sammanfattning av utförda åtgärder 5 Administrativa uppgifter 5 Byggnadshistorik och beskrivning med relevans för ärendet 6 Utförda åtgärder 6 Kupolerna 7 Tornet omläggning av tak 9 Stenarbeten 10 Avvikelser från handlingarna 11 Kulturhistorisk bedömning av arbetena 12 Kommande arbeten 12 Referenslitteratur 12 Handlingar med relevans för ärendet 12 Bilaga 1. Material- och arbetsbeskrivning för kupoltaken och tornspirans tak 14 Bilaga 2. Material för stenarbeten på gavlar och södra fasaden 22

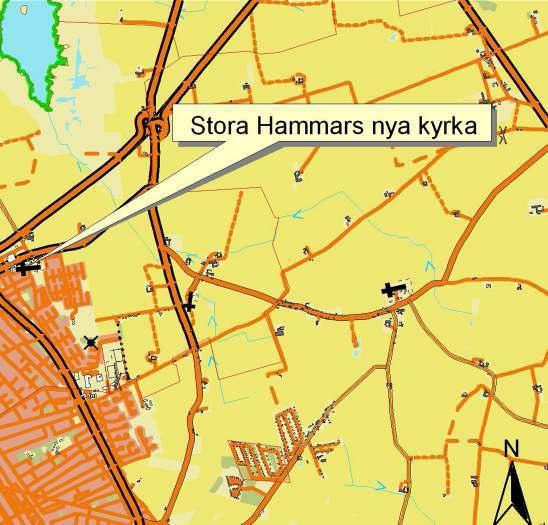

6 Skånekarta med Vellinge kommun markerad. Del av fastighetskartan, blad 1C9e, med Stora Hammars nya kyrka markerad.

7 Stora Hammars nya kyrka utvändig renovering, etapp 2 Sammanfattning av utförda åtgärder I årets etapp, utvändig renovering etapp 2, har man fokuserat på att göra klart alla plåtarbeten. Nedre delen av tornet och de två kupolerna har slutförts. Stenarbetens omfattning har reviderats något under projektets gång (i förhållande till målsättningen i förfrågningsunderlaget). Stora delar av det mest akuta (både tekniskt och estetiskt) har dock kunnat åtgärdas. Arbetena är en fortsättning på en tidigare etapp som utfördes under 2009 då utvändiga renoveringsarbeten på fasader och tak utfördes. I den etappen omfogades tegelfasader och stensockel delvis, kalkstensornamentik säkrades och skiffertaket på långhuset samt koret lades om. Vid västportalen byggdes en ramp för att förbättra tillgänglighet till kyrkobyggnaden. (se vidare i Regionmuseets rapport 2009:68) Administrativa uppgifter Objekt Stora Hammars nya kyrka Socken Stora Hammars socken Kommun Vellinge kommun Arbetshandlingar Barup & Edström Arkitektkontor, Simrishamn Länsstyrelsens beslut , daterat Regionmuseets dnr L , 1391 Byggherre Höllvikens församling Huvudbesiktningsman Niclas Hansson, Danewids ingeniörsbyrå AB Generalentreprenör Bröderna Bergströms Byggnads AB Underentreprenör Plåt: Er-Gill Byggnadsplåt AB Stenhuggeri: Marmor och Granit AB Antikvarisk medverkan Regionmuseet Kristianstad/ Landsantikvarien i Skåne genom Maria Sträng Byggnadstid Maj november 2011 Slutbesiktning (entreprenaden godkändes) Bidrag Kyrkoantikvarisk ersättning, Stiftsstyrelsen dnr /09, daterat

8 Stora Hammars nya kyrka utvändig renovering, etapp 2 Byggnadshistorik och beskrivning med relevans för ärendet Stora Hammars nya kyrka ritades i holländsk renässansstil av arkitekten Magnus Steendorf och invigdes Stilen visar sig i kyrkans fasad genom en hög konstnärlig kvalitet vad gäller detaljutformning, proportionering, material och hantverk. Exteriören har endast genomgått smärre underhållsarbeten och inga större förändringar har skett sedan uppförandet. Kyrkan är uppförd med rektangulärt långhus, lägre och smalare kor i öster, torn med kvadratisk planform i väster, halvrunda utbyggnader på södra respektive norra sidan av koret samt utbyggnader med avfasade hörn i svicklarna mellan långhus och torn. Kyrkans sockel är av huggen granit och kalksten och där ovan fasader av rött tegel murade i kryssförband. I tegelfasaderna löper listverk och gesimser av kalksten. Långhus och kor täcks av skiffertäckta sadeltak medan tornet kröns av en kopparklädd spira och de halvrunda utbyggnaderna av kupoltak i koppar. Huvuddelen av kyrkans fönsteröppningar är rundbågiga och försedda med svartmålade järnbågar. Utförda åtgärder Renovering har utförts av kopparplåttaken på kupolerna samt på nedre partiet av tornet, från galleriets tak och nedåt. Stenarbeten har utförts på gavelröstet på långhuset och på koret samt på fem kapitäl på södra långhusets fasad. En omfattande fotodokumentation av takarbetena har utförts av Bröderna Bergströms AB, denna finns arkiverad tillsammans med övriga handlingar rörande ärendet i Regionmuseets arkiv i Lund. Figur 1 Plåtarbeten rödmarkerade och stenarbeten grönmarkerade på arkitekten Magnus Steendorff ritningar över nordfasaden respektive sydfasaden. Årets åtgärder (etapp 2) har koncentrerats till tornet, kupoltaken och muravtäckning på gavelröste på långhus och kor mot öster samt fem kapitäl på södra långhuset. 6

9 Stora Hammars nya kyrka utvändig renovering, etapp 2 Kupolerna Kupolernas tak har lagts om med ny kopparplåttäckning. Samtlig plåt har rivits bort. Befintlig kopparplåt som också var den ursprungliga hade hål och andra typer av skador som gjorde den oduglig att återanvända. Samtlig spont och panel i kupolernas undertak samt takbjälkar var hårt angripna av röta och har ersatts med nytt virke. Nya bärande bågar har försetts med ett fuktisolerande skikt mellan syll och natursten i syfte att avlägsna risk för nya fukt- och rötskador. Kupolernas undertak var kraftigt angripna av röta och det blev nödvändigt att byta ut samtlig panel och även bjälkkonstruktionens virke. Ovanpå det nya undertaket lades takpapp som ett extra skydd. Mellan träbjälkar och sten har fuktisolerande material placerats för att förhindra nya rötangrepp. (foton: Bröderna Bergströms Byggnads AB) Bärande bågar var angripna av röta och på vissa partier fanns angrepp av strimmig trägnagare. För att försäkra sig om att angrepp av hussvamp inte förekom i takkonstruktionen på norra och södra kupolerna togs prover ur virket för analys. Undersökningen kunde konstatera att inga spår av hussvamp fanns. Plåtavtäckning på naturstenen vid hammarbanden har försetts med en högre ståndskant än befintlig för att undvika att vatten tar sig i konstruktionen. Bjälklaget inne i kupolerna har försetts med isolering (glasullsskiva, ca 300 mm). Undertaket har täckts med takpapp. Spiran med klot av kopparplåt demonterades och återmonterades efter takomläggningen. På klotet återfanns rester av förgyllning. 7

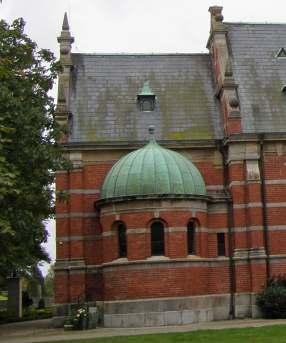

10 Stora Hammars nya kyrka utvändig renovering, etapp 2 Kupolerna på södra respektive norra sidan av koret före förra etappens takrenovering, Sedan dess har både skiffertak och plåttak och muravtäckning åtgärdats. (Foto: Regionmuseet genom Lotta Eriksson, 2009) Kupolerna på södra respektive norra sidan av koret efter takomläggningen. Spirorna med kloten kunde behållas och återmonterades på sin ursprungliga plats efter omläggning av taken. Koppartaken har försetts med små ventilationshuvar. 8

11 Stora Hammars nya kyrka utvändig renovering, etapp 2 Tornet omläggning av tak Torntaket har lagts om med ny kopparplåt. Samtlig plåt har rivits bort. Befintlig kopparplåt som också var den ursprungliga plåten från 1902 var så sliten och skadad att den var oduglig att återanvända. Inspektionsluckan uppe i gallerian har satts igen. Fuktskadad panel i undertaket har rivits bort och ersatts med nytt, friskt virke. Panelen har täckts med underlagspapp och ny kopparplåt. Plåtarbetena före och efter renoveringsåtgärderna. Den befintliga, över 100-åriga, plåten hade gjorts sitt. De nya plåtarbetena är utförd likt det befintliga med en hög känsla för detaljarbetet vilket gör att ett viktigt inslag i kyrkans arkitektoniska värde har kunnat bevaras trots byte av materialet. Plåttäckningen på tornet före och efter renoveringen. Det nya utförandet är utfört på ett hantverksmässigt sätt med god känsla för materialet och det befintliga utförandet. Nya falsar har lagts till där det har varit nödvändigt för att undvika att plåtarna drar sig och orsaker onödigt slitage på plåtarna. 9

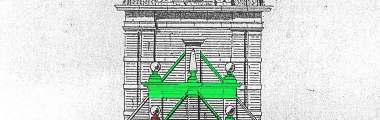

12 Stora Hammars nya kyrka utvändig renovering, etapp 2 Stenarbeten På bild nedan, Figur 2, visas var årets stenarbeten är utförda. Befintlig komstadkalksten har ersatts med kalksten från Jämtland (svart). Obelisker och kulor av granit demonterades och rengjordes innan de återmonterades ovanpå de nytillverkade fundamenten av kalksten. Även montering av fem nytillverkade kapitäl av kalksten har utförts på södra fasaden (se Figur 1). Figur 2 Principskiss över årets stenarbeten på gavelrösten mot öster. Grönfärgade partier markerar stenar som ingick i årets arbete som också har bytts ut. Rödfärgade partier markerar stenar som var planerade att utförs men som kvarstår på grund av tidsprioritering. Diskussioner om de eventuellt ska bevaras tas i samband med kommande etapp. Östra gavelns murkrön från väster. Nytillverkat kapitäl av Jämtlandskalksten på södra fasaden. 10

13 Stora Hammars nya kyrka utvändig renovering, etapp 2 Bild före och bild efter stenarbeten ovanpå östra gavelmuren. Muravtäckningens kalksten och huvuddelen av fundamenten av kalksten har bytts ut medan obeliskerna och kulorna som är av granit har kunnat återmonteras efter rengöring. Avvikelser från handlingarna Renovering av kupoltaken har blivit mer omfattande till följd av stora rötskador i takkonstruktionerna. Befintlig komstadkalksten har ersatts med kalksten (svart) från Jämtland efter samråd med länsstyrelsen och antikvarisk medverkande. Anledningen till byte av stensorten är att komstadstenen inte bryts längre och finns därför inte att tillgå. Två förslag, kalksten från Jämtland och kalksten från Öland (Borgholm), lades fram som material för de partier som skulle förses med ny sten. Jämtlandsstenen bedömdes vara det bättre alternativet med tanke på stenens egenskaper samt utifrån en bättre tillgång på sten inför framtida renoveringsbehov. Kupolerna har försetts med luftventiler i forma av fyra små huvar på nedre respektive övre delen av kupolerna. Huvarna är försedda med insektsnät av rostfritt stål. Huvarna utfördes enligt förslag från Edström & Barup Arkitektkontor. Inspektionsluckan i gallerians golv har satts igen i samband med att plåttaket lades om. Luckan var mycket liten och därför inte användbar och har dessutom orsakat läckageproblem. Den nya plåtindelningen avviker något från den gamla. Syftet med den nya indelningen är att lägga skarvarna så att rörelserna och därmed förslitningsskador i plåttäckningen minimeras. 11

14 Stora Hammars nya kyrka utvändig renovering, etapp 2 Samtliga redovisade avvikelser har gjorts i samråd med antikvarisk medverkande och i förekommande fall med länsstyrelsen. Kulturhistorisk bedömning av arbetena Renovering av taken samt stenarbetena har utförts med hantverksmässiga metoder och material på ett föredömligt sätt ur ett antikvariskt perspektiv. Exteriörens arkitektoniska helhetsverkan i form av färg- och mönstersättning av tegel och natursten samt detaljernas utformning har eftersträvats både vad gäller plåtarbetena och stenarbetena. Renovering av kyrkans tak är i och med denna etapp helt klar. Arbetena är utförda enligt länsstyrelsens beslut och smärre förändringar har gjorts i samråd med antikvarisk medverkande. Kommande arbeten Stora delar av komstadkalkstenen är i behov att bytas ut. Utifrån de undersökningar och syner som gjorts (förutom konservatorn Malin Myrins utlåtande har stenhuggaren Mats Johansson sedan en längre tid tillbaka uttalat sig om stenens tillstånd) bedöms att all komstadsten är i så dåligt skick att den behöver bytas ut inom år. Diskussioner huruvida detta ska ske med återanvänd komstadsten eller med helt nytt stenmaterial har förts. Till fördel för fasadens arkitektoniska helhetsverkan, som utgör ett av kyrkans bärande kulturhistoriska värde, framfördes fördelen med att konsekvent använda nytt stenmaterial vid kommande renovering. Även med tanke på aspekten lång hållbarhet är det antikvariskt motiverat att byta ut den ursprungliga komstadstenen. Samtliga profilmallar kommer att förvaras i kyrkan för framtida behov. Referenslitteratur - Barup & Edström arkitektkontor. 2004: Stora Hammars nya kyrka. Underhållsplan. - Lindström, M., Andersson och Sturkell. 1989: Byggstensforskning: Projekt Kinnekulle och Brunflo. Stockholms Universitet/Geologiska institutionen (rapport till Riksantikvarieämbetet) Handlingar med relevans för ärendet Beslut, Utvändig renovering av Stora Hammars nya kyrka, Länsstyrelsen i Skåne län PM nr 1, Stora Hammars nya kyrka, Fasadrestaurering; stenarbeten, Malin Myrin, Tyréns 12

15 Stora Hammars nya kyrka utvändig renovering, etapp Bygghandlingar, Material- och arbetsbeskrivning (rev ), Barup & Edström Arkitektkontor Bygghandlingar, Ritningar A:01-A:26; arbetsområde, fasader, fasaddetaljer, kupoltak, stenprofiler, Barup & Edström Arkitektkontor Protokoll, Byggmöte nr 1/Startmöte, Höllvikens församling Protokoll, Byggmöte nr 2, Höllvikens församling Förslag på utförande av luftning av kupoltaken (A-09 Plan-kupoltak, A-10 Sektion-kupoltak, A-11 Luftningkupoltak, A-12 Luftning-kupoltak), Barup & Edström Arkitektkontor Protokoll, Byggmöte nr 3, Höllvikens församling Protokoll, Byggmöte nr 4, Höllvikens församling Mail från Alice Öberg. Länsstyrelsen i Skåne län, ang. omfattningen på utbyte av sten på fasaden Protokoll, Byggmöte nr 5, Höllvikens församling Protokoll, Byggmöte nr 6, Höllvikens församling Protokoll, Byggmöte nr 7/slutbesiktning, Höllvikens församling Protokoll, slutbesiktning, Danewids ingenjörsbyrå Lund 25 november 2011 Maria Sträng 13

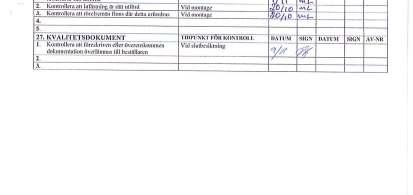

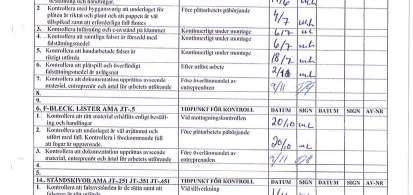

16 14 Bilaga 1. Material- och arbetsbeskrivning för kupoltaken och tornspirans tak

17 15

18 16

19 17

20 18

21 19

22 20

23 21

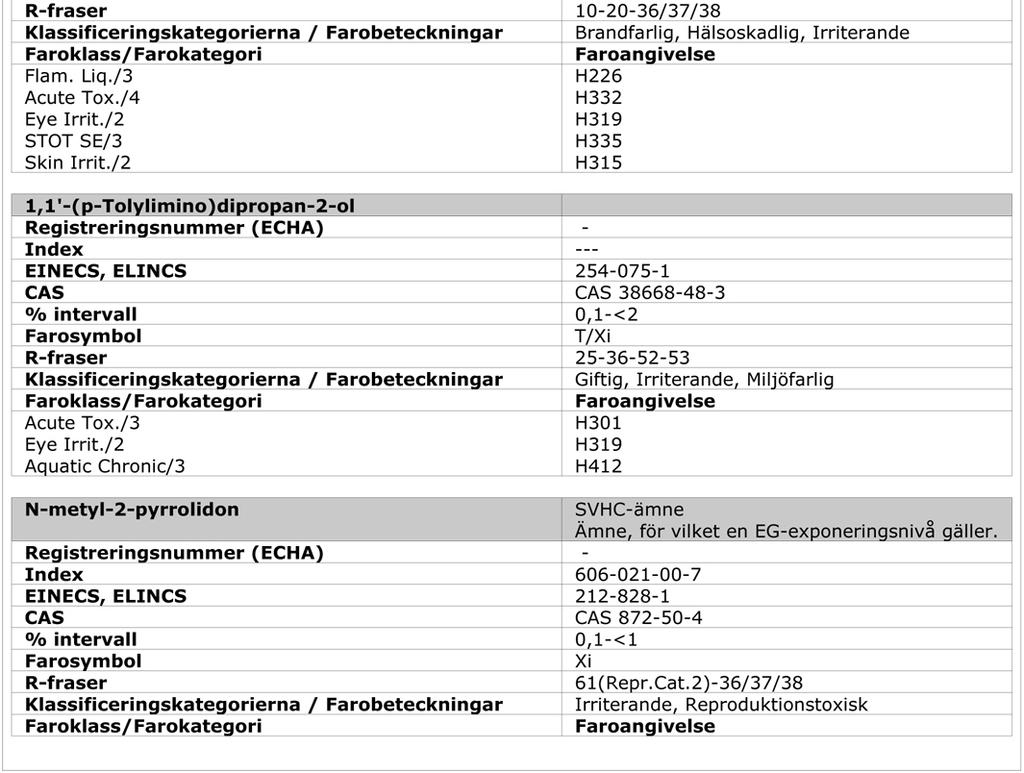

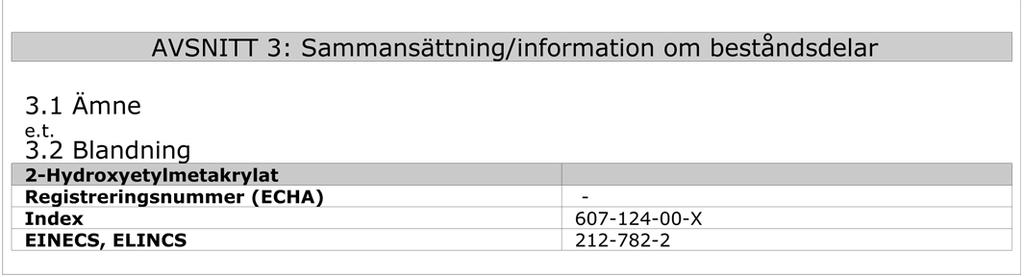

24 Bilaga 2. Material för stenarbeten på gavlar och södra fasaden 22

25 23

26 24
