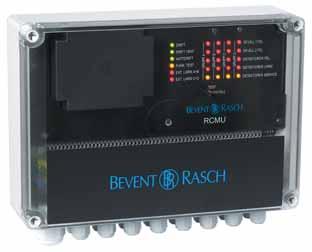

1 Kontrollenhet / -LW Funktionsbeskrivning är en kapslad mikroprocessorbaserad, intelligent, självövervakande kontrollenhet indelad i fyra grupper, A till D med möjlighet till anslutning av upp till spjäll och detektorer per grupp. fungerar antingen som en självständig kontrollenhet och utför automatiska funktionskontroller var 48:e timma efter spänningssättning/återställning, eller inkopplas i ett nätverk till huvudcentral typ RCCA för central registrering, styrning och övervakning. kan även anslutas till Lon Works efter byte av panelens front till -LW. Funktionskontroll kan också startas via extern kontakt. Vid kontroll provas först spjällgrupper AB och därefter CD. har elektroniska kretsar som automatiskt ansluter de utgångar som har inkopplade spjällställdon. Med inställning av mikrobrytare, s.k. DIP-switch, kan man påverka rökdetektorernas inverkan enl. följande: de fyra detektorgrupperna A-D påverkar endast motsvarande spjällgrupp. A- och B-grupperna samverkar som en grupp och stänger motsvarande spjällgrupper, oavsett utlöst detektor i A- eller B-grupperna, medan detektorer i C- och D-grupperna endast påverkar resp. spjällgrupp. C- och D-grupperna samverkar som en grupp och stänger motsvarande spjällgrupper, oavsett utlöst detektor i C- eller D-grupperna, medan detektorer i A- och B-grupperna endast påverkar resp. spjällgrupp. samtliga grupper samverkar och alla spjäll stänger, oavsett utlöst detektor. Detektorutgångarna har elektronisk kortslutningssäkring. Samtliga anslutna spjäll intar larmläge vid kortslutning eller avbrott i någon detektorslinga. kan även inta larmdriftläge för AB-gruppen och CD-gruppen via externt inkommande larm. Larmfunktioner Driftparametrar är enkla att ändra då de är inprogrammerade i s.k EEPROM. Kontrollenhet har utgångsrelä summalarm (A-larm) och servicelarm (B-larm). Summalarm ges vid: Fel i detektorslinga Utlöst detektor Spjällfel Externt inkommande larm Spänningsbortfall Systemfel och kommunikationsfel Servicelarm ges vid nedsmutsad detektor. Varje larmrelä har en växlande potentialfri kontakt,, 3 A. Driftindikeringar lysdioder finns för presentation av kontrollenhetens drifttillstånd, enl. nedan: DRIFT indikeras med grön lysdiod enl följande: fast sken i normaldrift när fungerar självständigt och inte är nätverksansluten (se även SPJÄLLFEL) tänd sek släckt 0, sek i normaldrift när är nätverksansluten (se även SPJÄLLFEL) tänd 0, sek släckt 0, sek vid nätverksfel släckt vid spänningsbortfall DRIFT-VENT. - fast sken med grön lysdiod vid aktiverat utgångsrelä för vent.aggregat. NATTDRIFT - fast sken med grön lysdiod vid aktiverad ingång. FUNK.TEST - fast sken med gul lysdiod vid intern funktionstest. - tänd sek - släckt 0, sek vid extern funktionskontroll EXT.LARM - fast sken med röd lysdiod vid aktiverad larmingång. SPJÄLLFEL - fast sken med röd lysdiod för resp. spjäll vid felfunktion. - tänd 0, sek - släckt 0, sek vid överbelastning av någon utgång (alla dioder blinkar). - tänd 0, sek - släckt 0 sek, normaldrift vid ansluten utgång. Övergår till - tänt sek - släckt 0, sek vid avbrott på motormatning - ej ansluten utgång - släckt DETEKTORER FEL - fast sken med röd lysdiod för resp. detektorslinga vid avbrott. - tänd 0, sek - släckt 0, sek för resp. detektorslinga vid kortslutning DETEKTORER LARM - tänd röd lysdiod för resp. detektorslinga. DETEKTORER SERVICE - tänd gul lysdiod för resp. detektorslinga.

2 Återställning Med knapp ÅTERSTÄLL återställs alla larm. Efter aktivering utför mikroprocessorn självtest, minnestest och EEPROM-test, alla lysdioder tänds för visuell kontroll, utgångsreläer aktiveras och därefter utföres en funktionskontroll av anslutna spjäll. AB-gruppens spjäll kontrolleras först och därefter CD-gruppens spjäll. Efter kontrollen intar normaldrift. Fjärråterställning av externt inkommande larm utförs vid aktivering av ingång "Extern Funktionstest". Övriga larm kan ej fjärråterställas. Används ej vid nätverksanslutning. Nattdrift Via extern kontakt intar panelen NATTDRIFT-läge varvid spjällen stänger utan att kontrollenheten larmar. Den externa kontakten skall styras av tidkanal från DUC, kopplingsur e. dy. och ej från ventilationsaggregat för att undvika "självlåsning". Används t.ex. vid intermittent drift. Används ej vid nätverksanslutning. Styrning av ventilationsaggregat Vill man stoppa ventilationsaggregat i samband med funktionskontroll eller vid larmdrift finns en inbyggd slutande reläkontakt,, 3A. Med mikrobrytare, märkt "Fördröjning", kan en minuters fördröjning av spjällens funktionstest väljas om man har ett eluppvämt värmebatteri. Reläet förblir aktiverat under nattdrift. Vid spjällfel påverkas ej ovanstående funktioner. Nätverksanslutning Då är inkopplad i nätverk till huvudcentral RCCA, beordrar huvudcentralen vilka funktioner som skall utföras av. Om det blir fel i nätverket vid nätverksdrift kommer att inta larmläge samtidigt som man får summalarm. När skall inkopplas i ett Lon Works nätverk, byts panelens front till -LW. Nätverket kan ha valfri topologi och följande information kan överföras: Status hos -LW Vilka utgångar har anslutna spjäll Spjällfel med detaljerad felorsak Detektorfel och detektorlarm Servicelarm Vidare finns följande möjligheter att styra -LW från Lon Works -baserad utrustning. Fjärråterställning Funktionskontroll Nattdrift Det finns två ingångar för externt larm, en för larmdrift av grupp AB och en för grupp CD. Används ej vid nätverksanslutning. Uppskjutning av funktionstest Med mikrobrytare, märkt "Uppskjut. funk.test h" kan funktionstesten fördröjas. I läge ON och efter spänningssättning/återställning sker en fuktionstest, nästa test utförs timmar därefter för att sedan återgå till var 48:e timma. Detta ger möjlighet att få den automatiska testen utförd under nattetid. Specifikation Kontrollenhet TILLBEHÖR: -LW - Frontpanel för anslutning till Lon Works nätverk RCKD/-RD - Rökdetektorer, se sid. 68 Beskrivningsexempel enligt VVS-AMA 98 UCA Styrfunktionsenhet med sammansatt funktion, övervakningssystem MRB Kontrollenhet för decentralicerad styrning och övervakning av brand-/brandgasspjäll och detektorer. A resp. B skall påverka spjällgrupp A resp. B medan C och D skall hopkopplas till en grupp. st Tekniska data / -LW Anslutningsspänning: 30V AC 0% -%, 0 Hz Effektförbrukning: 7 VA Kaplingsklass: IP 6 Omgivningstemp.: 0 0 C Utgångsreläer: Potentialfri,, 3A, Max. belastning per spjällutgång: Max. detektorer per utgång: Intern säkring: resistiv last 0 VA, st. 00 ma rörsäkring, trög EMC: EN 008- (99) EN 008- (99) Tekniska data -LW Spänningsmatning från : 30 V AC ± 0%, 0Hz Strömförbrukning: max 00 ma Spec. av node: CPU: Tranciver: Protokoll: LONTALK Neuron 30@ 0MHz Echelon FTT-0A, fri topologi, 78,kbits/s Profil: Se "Functional Profil", sid. 9

3 -LW Functional Profile Overview Node object Node object Mandatory network variables nv SNVT_object_request nv nvostatus SNVT_obj_status Optional network variables nv4 nvoalarm SNVT_alarm Manufacturer network variables nviresetrequest nvobustrouble # #nv3 nvodeviceinfo SNVT_str_asc Configuration properties nc Max Send Time Bus Trouble Timeout nvinightmode # nviextfirealm nc7 nc49 nc4 nc46 Group objects group A object group D group object D object Mandatory network Mandatory variables network Mandatory variables network variables nvofiretrouble nv nvofiretrouble nvofiretrouble nv nv Optional network Optional variables network Optional variables network variables Manufacturer network Manufacturer variables Manufacturer network variables network variables nvinightmode nvinightmode nvinightmode #nv # #nv3 nvotestelapsed #nv3 nvotestelapsed #nv3 nvotestelapsed # nviextfirealm nviextfirealm nvodetecstatus nvodetecstatus nvodetecstatus nviextfirealm #nv4 #nv4 #nv4 nvodamppresent nvodamppresent nvodamppresent nvodamppresent nvodamppresent nvodamppresent nvodampstatus nvodampstatus nvodampstatus #nv8 nvodampstatus #nv8 nvodampstatus #nv8 nvodampstatus Configuration properties Configuration Configuration properties properties Location nc7 Send Heartbeat nc49 Zone Number nc4 * Installation Date nc46 * Test Interval Elapse Location nc7 Location Send Heartbeat nc49 Send Heartbeat Zone Number nc4 * Zone Number * Installation nc46 Date * Installation Date * Test Interval Elapse Test Interval Elapse nc7 nc49 nc4 nc46 group D object Mandatory network variables nvofiretrouble nv Optional network variables Manufacturer network variables #nv3 nvotestelapsed nvodetecstatus #nv4 nvodamppresent nvodamppresent nvodampstatus nvodampstatus #nv8 Configuration properties Location Send Heartbeat Zone Number * Installation Date * Test Interval Elapse 7

4 Mått och vikt 0 7 DRIFT SPJÄLL FEL DRIFT VENT NATTDRIFT FUNK.TEST EXT. LARM AB GRUPP A GRUPP B GRUPP C GRUPP D SPJÄLL FEL DETEKTORER FEL DETAKTORER LARM EXT. LARM CD DETEKTORER SERVICE 7 TEST ÅTERSTÄLL 6 st M (3-6, mm) st M0 (6- mm) Vikt, kg Blockschema, -LW DRIFT DRIFT VENT NATTDRIFT FUNK.TEST EXT. LARM AB EXT. LARM CD SPJÄLL FEL GRUPP A GRUPP B GRUPP C GRUPP D SPJÄLL FEL DETEKTORER FEL DETAKTORER LARM DETEKTORER SERVICE TEST ÅTERSTÄLL Spjällfel Detektorlarm Detektorfel Systemfel Kommunikationsfel Spänningsbortfall Nedsmutsad detektor Ev. kom.bus Summa larm A Summa larm B A B A B 30V AC Vent.aggregat C C AB *) CD *) Extern funkt.test/återställn. ext. larm*) D D Nattdrift *) *) Ej vid nätverksanslutning

5 Kopplingsschema, -LW grupp A Spjäll grupp A ) Spjäll grupp A ) 30V 3mA 0 Hz Grupp A *) max 0VA Då separat termisk sensor används, inkopplas den i serie med motorn. grupp B Spjäll grupp B ) Spjäll grupp B ) 6 4 df df Termisk sensor Grupp B Ställdon grupp C Spjäll grupp C ) Spjäll grupp C ) Vid seriekoppling av detektorer. Grupp C grupp D Spjäll grupp D ) Spjäll grupp D ) Grupp D ) 4 4 Extern funktionstest / Återställn. ext. larm 4) Externt ink. larm A B 4 Mikrobrytare för spjälläge är ritade med spjälldon spänningslösa. ) Max. detektorer per grupp (tot. 8 st detektorer per ). Vid seriekoppling, se produktblad. Slutmotståndet inkopplas i sista detektorn i resp. slinga. Vid ej ansluten detektorgrupp kortsluts plintarna med motstånd. 4) 46 Externt ink. larm C D 7) 47 Nattdrift Nätverksanslutning (BUS) 3) ) Spjällutgången är, max 0VA per ställdon. Svagströmskontakter skall användas för lägesindikering. 3) Potentialfri kontakt max, 3 A. Ritad i spänningslöst/larmläge. 4) Avbrott mellan plintarna ger larm. Byglad vid leverans. Används ej vid nätverksanslutning. 3 6) 4 6 Summalarm: Detektor Fel i detektorslinga Servicelarm Utlöst detektor Spjällfel Spänningsbortfall Systemfel Kommunikationsfel BUS 3) 7 ) Funktionstest/Återställn. ext. larm utförs vid kortslutning. Används ej vid nätverksanslutning. 6) Potentialfri kontakt, 3 A. Ritad i spänningslöst/normalläge. 7) Nattdrift sker vid kortslutning. Används ej vid nätverksanslutning. Drift vent. aggregat ON DIP switch X-koppl. AB X-koppl. CD X-koppl. ABCD Fördröjn. vent.aggr. Uppskjut. funk.test h 9
