1 B yggproduktdirektivet en vägledning till -märkning av glas i byggnader från och med 2003

2 Byggproduktdirektivet

3 en vägledning till -märkning av glas i byggnader från och med 2003 GEPVP och -märkning Groupement Européen des Producteurs de Verre Plat (GEPVP), d.v.s. gruppen för europeiska planglastillverkare, agerar för IBN s räkning (organ för Belgiens nationella standarder) som sekretariat för CEN TC129- Glas i byggnader. Kommittén för marknadskommunikation inom denna organisation har förberett ett antal sammanfattande dokument för glasindustrins räkning som kommer att bilda Handboken för -märkning av glas ii byggnader. Dessa dokument förklarar Byggproduktsdirektivet (BPD) och dess inverkan på glas- och byggindustrin. Detta direktiv omfattar harmoniseringen av standarder inom Europeiska Unionens medlemsstater. GEPVP kommer att ge ut information som förklarar bakgrunden till den kommande harmoniseringen av europeiska standarder (hen) och bidra med ett antal referensdokument som kommer att förenkla förståelsen för denna process samt för de rättsliga åligganden som föreligger företagen inom denna industri. Utöver tryckt material, kommer GEPVP att ordna med en internetbaserad version av sammanfattningarna på de elva huvudspråken inom Europeiska Unionen. Målet för GEPVP är både att förklara konsekvenserna av och ramen för dessa harmoniserade europeiska standarder, och att bistå med hjälp till alla sektorer inom glasindustrin för att övergången till tillämpningen av dessa hen ska bli smidig och så lite kostsam som möjligt. 3 Dessa förändringar inleds när de första hen har publicerats. Förväntad tidpunkt för publicering är mitten av GEPVP kommer att uppdatera den internetbaserade versionen vid behov för att garantera att industrin hålls informerad om de åtgärder som måste vidtas för att kunna -märka glasprodukter som används i byggnader. För vidare information kontakta: Tel: Fax: info@gepvp.org eller ta en titt på GEPVP s hemsida:

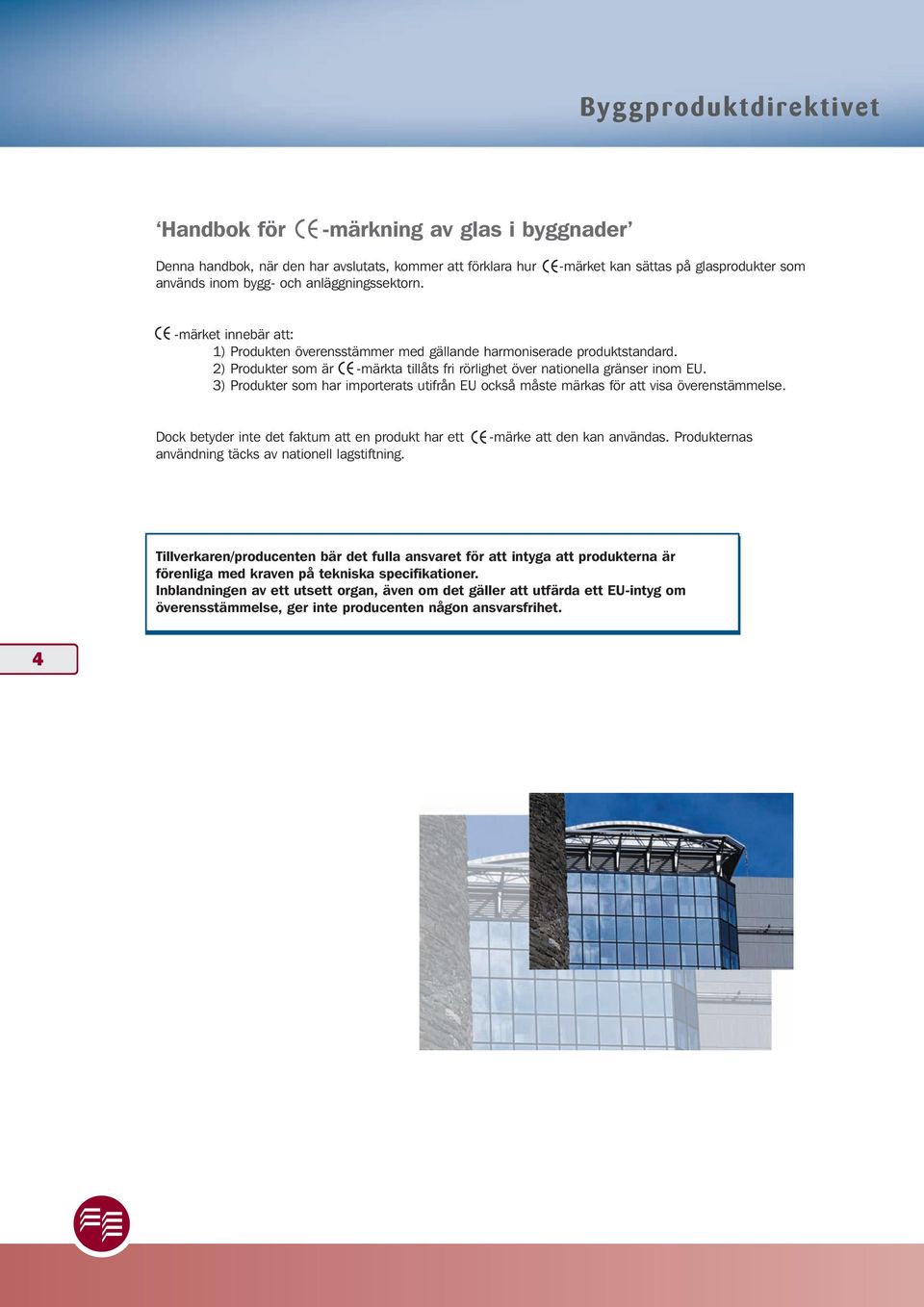

4 Byggproduktdirektivet Handbok för -märkning av glas i byggnader Denna handbok, när den har avslutats, kommer att förklara hur används inom bygg- och anläggningssektorn. -märket kan sättas på glasprodukter som -märket innebär att: 1) Produkten överensstämmer med gällande harmoniserade produktstandard. 2) Produkter som är -märkta tillåts fri rörlighet över nationella gränser inom EU. 3) Produkter som har importerats utifrån EU också måste märkas för att visa överenstämmelse. Dock betyder inte det faktum att en produkt har ett användning täcks av nationell lagstiftning. -märke att den kan användas. Produkternas Tillverkaren/producenten bär det fulla ansvaret för att intyga att produkterna är förenliga med kraven på tekniska specifikationer. Inblandningen av ett utsett organ, även om det gäller att utfärda ett EU-intyg om överensstämmelse, ger inte producenten någon ansvarsfrihet. 4

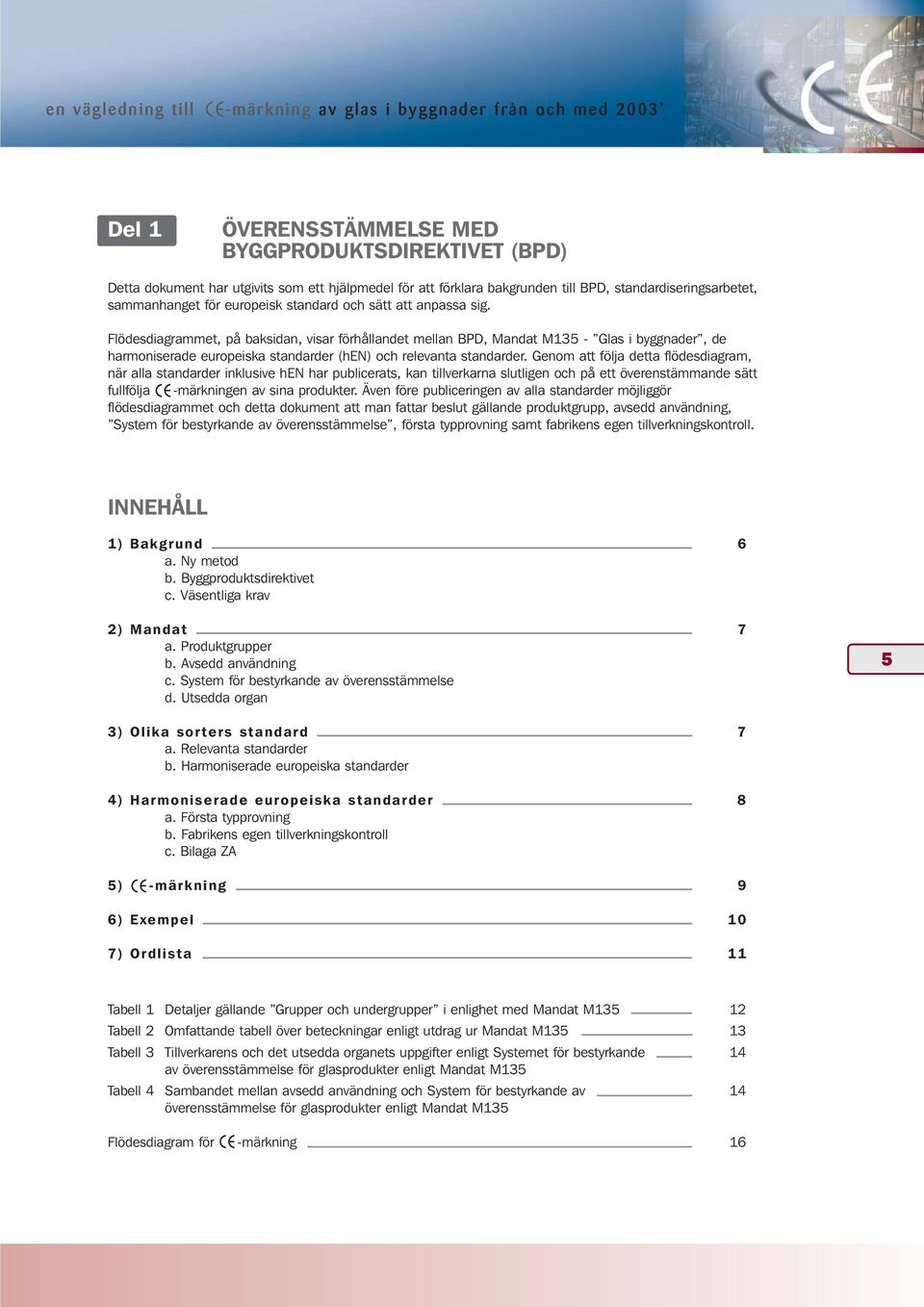

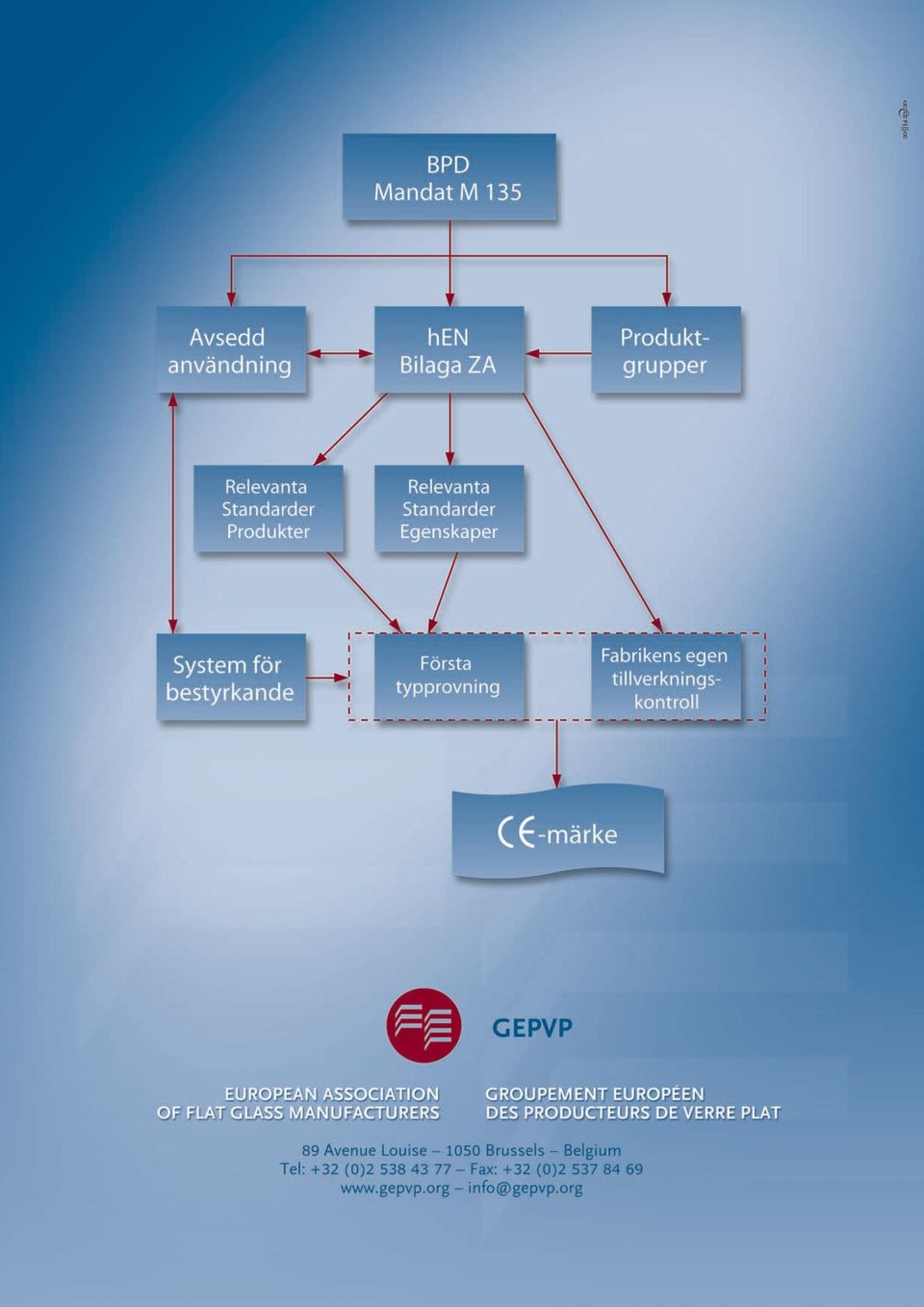

5 en vägledning till -märkning av glas i byggnader från och med 2003 Del 1 ÖVERENSSTÄMMELSE MED BYGGPRODUKTSDIREKTIVET (BPD) Detta dokument har utgivits som ett hjälpmedel för att förklara bakgrunden till BPD, standardiseringsarbetet, sammanhanget för europeisk standard och sätt att anpassa sig. Flödesdiagrammet, på baksidan, visar förhållandet mellan BPD, Mandat M135 - Glas i byggnader, de harmoniserade europeiska standarder (hen) och relevanta standarder. Genom att följa detta flödesdiagram, när alla standarder inklusive hen har publicerats, kan tillverkarna slutligen och på ett överenstämmande sätt fullfölja -märkningen av sina produkter. Även före publiceringen av alla standarder möjliggör flödesdiagrammet och detta dokument att man fattar beslut gällande produktgrupp, avsedd användning, System för bestyrkande av överensstämmelse, första typprovning samt fabrikens egen tillverkningskontroll. INNEHÅLL 1) Bakgrund 6 a. Ny metod b. Byggproduktsdirektivet c. Väsentliga krav 2) Mandat 7 a. Produktgrupper b. Avsedd användning c. System för bestyrkande av överensstämmelse d. Utsedda organ 5 3) Olika sorters standard 7 a. Relevanta standarder b. Harmoniserade europeiska standarder 4) Harmoniserade europeiska standarder 8 a. Första typprovning b. Fabrikens egen tillverkningskontroll c. Bilaga ZA 5) -märkning 9 6) Exempel 10 7) Ordlista 11 Tabell 1 Detaljer gällande Grupper och undergrupper i enlighet med Mandat M Tabell 2 Omfattande tabell över beteckningar enligt utdrag ur Mandat M Tabell 3 Tillverkarens och det utsedda organets uppgifter enligt Systemet för bestyrkande 14 av överensstämmelse för glasprodukter enligt Mandat M135 Tabell 4 Sambandet mellan avsedd användning och System för bestyrkande av 14 överensstämmelse för glasprodukter enligt Mandat M135 Flödesdiagram för -märkning 16

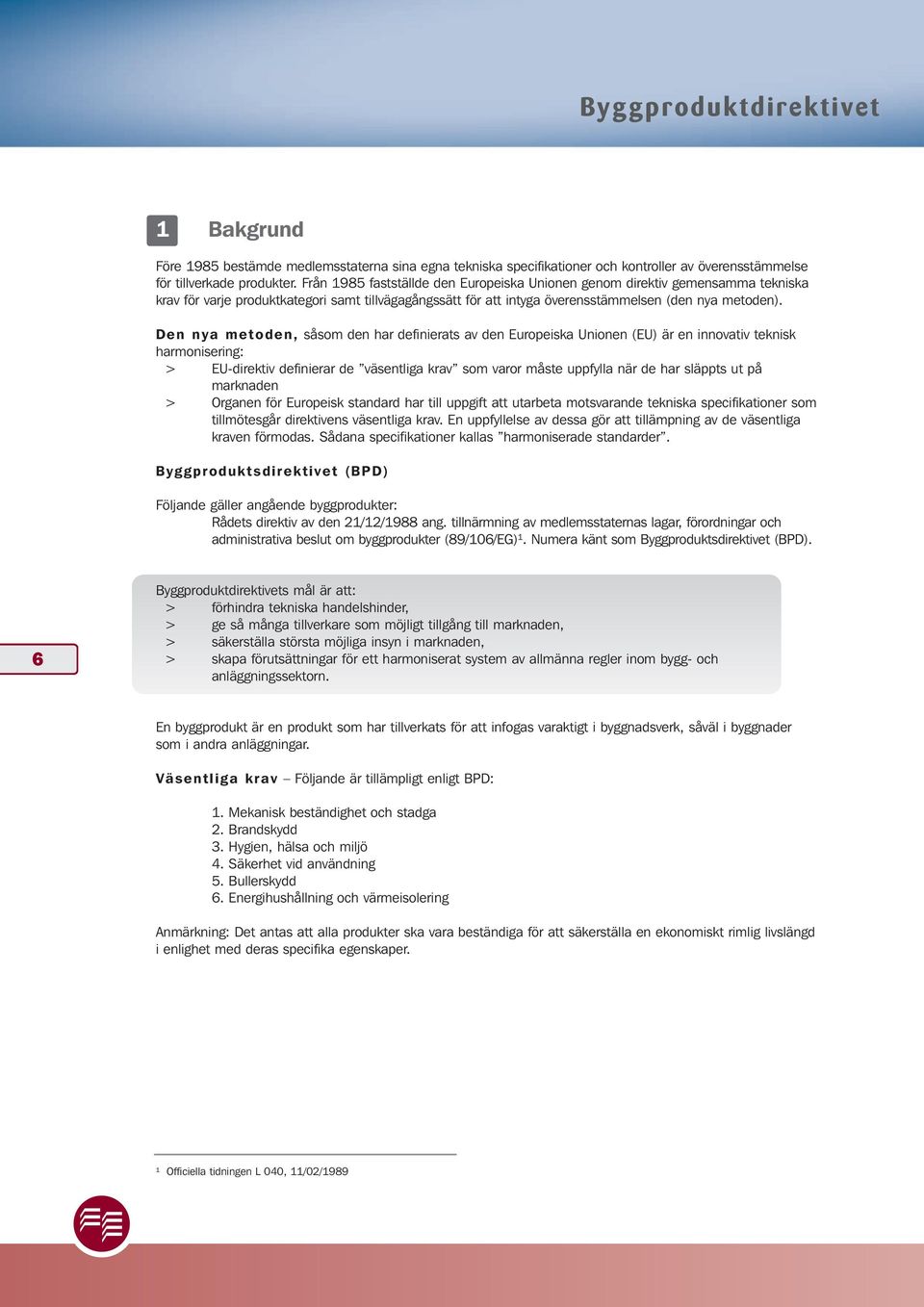

6 Byggproduktdirektivet 1 Bakgrund Före 1985 bestämde medlemsstaterna sina egna tekniska specifikationer och kontroller av överensstämmelse för tillverkade produkter. Från 1985 fastställde den Europeiska Unionen genom direktiv gemensamma tekniska krav för varje produktkategori samt tillvägagångssätt för att intyga överensstämmelsen (den nya metoden). Den nya metoden, såsom den har definierats av den Europeiska Unionen (EU) är en innovativ teknisk harmonisering: > EU-direktiv definierar de väsentliga krav som varor måste uppfylla när de har släppts ut på marknaden > Organen för Europeisk standard har till uppgift att utarbeta motsvarande tekniska specifikationer som tillmötesgår direktivens väsentliga krav. En uppfyllelse av dessa gör att tillämpning av de väsentliga kraven förmodas. Sådana specifikationer kallas harmoniserade standarder. Byggproduktsdirektivet (BPD) Följande gäller angående byggprodukter: Rådets direktiv av den 21/12/1988 ang. tillnärmning av medlemsstaternas lagar, förordningar och administrativa beslut om byggprodukter (89/106/EG) 1. Numera känt som Byggproduktsdirektivet (BPD). 6 Byggproduktdirektivets mål är att: > förhindra tekniska handelshinder, > ge så många tillverkare som möjligt tillgång till marknaden, > säkerställa största möjliga insyn i marknaden, > skapa förutsättningar för ett harmoniserat system av allmänna regler inom bygg- och anläggningssektorn. En byggprodukt är en produkt som har tillverkats för att infogas varaktigt i byggnadsverk, såväl i byggnader som i andra anläggningar. Väsentliga krav Följande är tillämpligt enligt BPD: 1. Mekanisk beständighet och stadga 2. Brandskydd 3. Hygien, hälsa och miljö 4. Säkerhet vid användning 5. Bullerskydd 6. Energihushållning och värmeisolering Anmärkning: Det antas att alla produkter ska vara beständiga för att säkerställa en ekonomiskt rimlig livslängd i enlighet med deras specifika egenskaper. 1 Officiella tidningen L 040, 11/02/1989

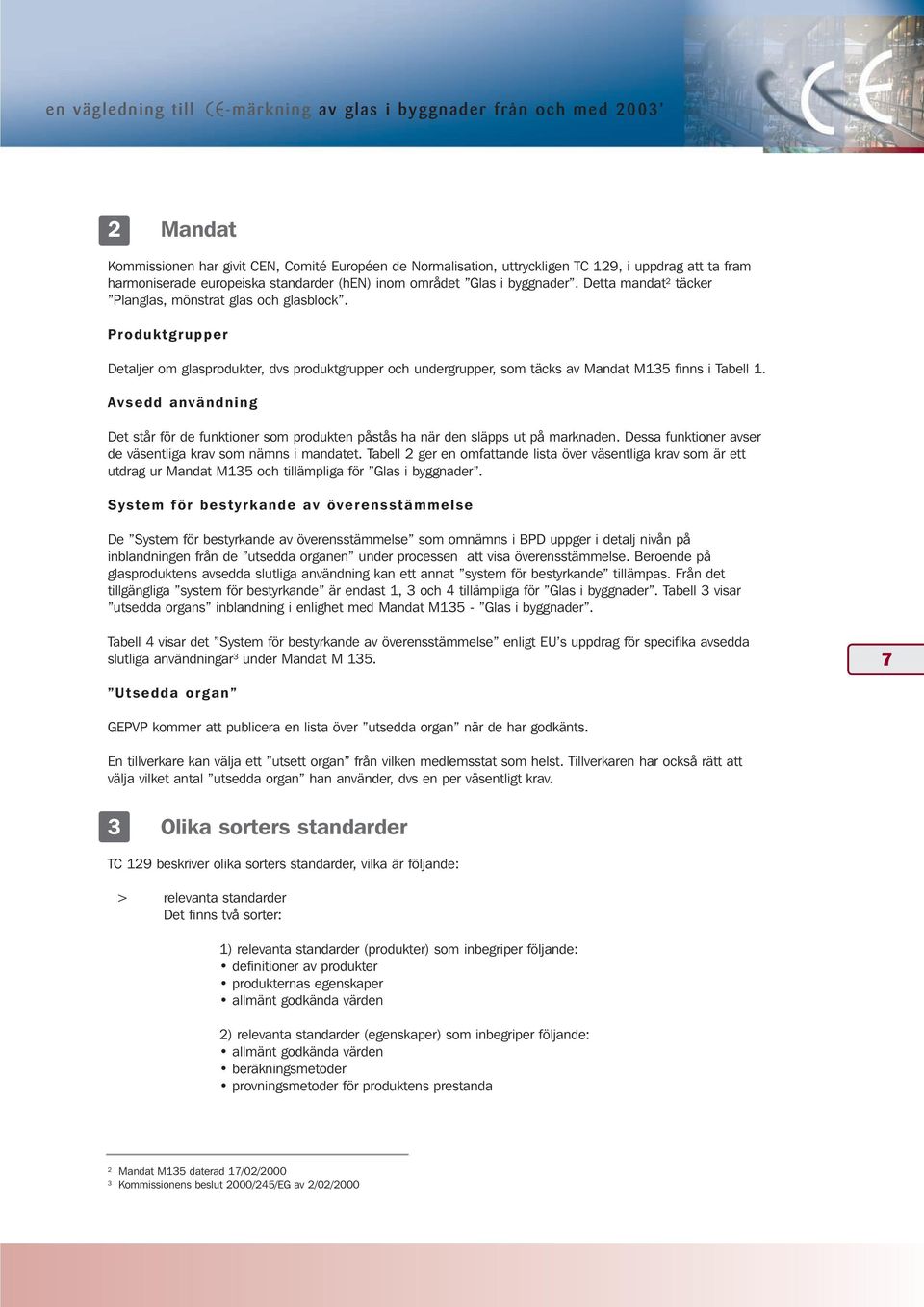

7 en vägledning till -märkning av glas i byggnader från och med Mandat Kommissionen har givit CEN, Comité Européen de Normalisation, uttryckligen TC 129, i uppdrag att ta fram harmoniserade europeiska standarder (hen) inom området Glas i byggnader. Detta mandat 2 täcker Planglas, mönstrat glas och glasblock. Produktgrupper Detaljer om glasprodukter, dvs produktgrupper och undergrupper, som täcks av Mandat M135 finns i Tabell 1. Avsedd användning Det står för de funktioner som produkten påstås ha när den släpps ut på marknaden. Dessa funktioner avser de väsentliga krav som nämns i mandatet. Tabell 2 ger en omfattande lista över väsentliga krav som är ett utdrag ur Mandat M135 och tillämpliga för Glas i byggnader. System för bestyrkande av överensstämmelse De System för bestyrkande av överensstämmelse som omnämns i BPD uppger i detalj nivån på inblandningen från de utsedda organen under processen att visa överensstämmelse. Beroende på glasproduktens avsedda slutliga användning kan ett annat system för bestyrkande tillämpas. Från det tillgängliga system för bestyrkande är endast 1, 3 och 4 tillämpliga för Glas i byggnader. Tabell 3 visar utsedda organs inblandning i enlighet med Mandat M135 - Glas i byggnader. Tabell 4 visar det System för bestyrkande av överensstämmelse enligt EU s uppdrag för specifika avsedda slutliga användningar 3 under Mandat M Utsedda organ GEPVP kommer att publicera en lista över utsedda organ när de har godkänts. En tillverkare kan välja ett utsett organ från vilken medlemsstat som helst. Tillverkaren har också rätt att välja vilket antal utsedda organ han använder, dvs en per väsentligt krav. 3 Olika sorters standarder TC 129 beskriver olika sorters standarder, vilka är följande: > relevanta standarder Det finns två sorter: 1) relevanta standarder (produkter) som inbegriper följande: definitioner av produkter produkternas egenskaper allmänt godkända värden 2) relevanta standarder (egenskaper) som inbegriper följande: allmänt godkända värden beräkningsmetoder provningsmetoder för produktens prestanda 2 Mandat M135 daterad 17/02/ Kommissionens beslut 2000/245/EG av 2/02/2000

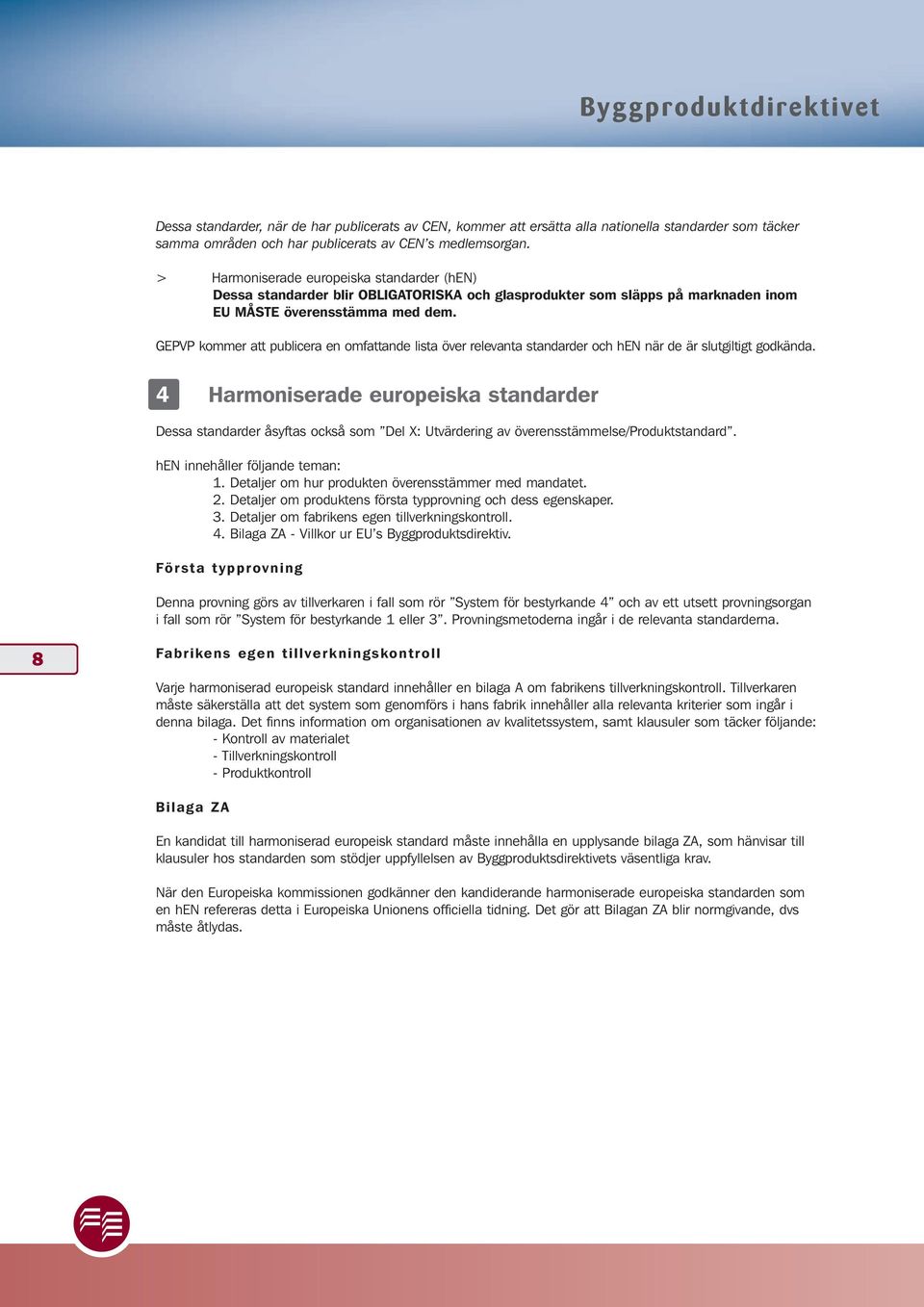

8 Byggproduktdirektivet Dessa standarder, när de har publicerats av CEN, kommer att ersätta alla nationella standarder som täcker samma områden och har publicerats av CEN s medlemsorgan. > Harmoniserade europeiska standarder (hen) Dessa standarder blir OBLIGATORISKA och glasprodukter som släpps på marknaden inom EU MÅSTE överensstämma med dem. GEPVP kommer att publicera en omfattande lista över relevanta standarder och hen när de är slutgiltigt godkända. 4 Harmoniserade europeiska standarder Dessa standarder åsyftas också som Del X: Utvärdering av överensstämmelse/produktstandard. hen innehåller följande teman: 1. Detaljer om hur produkten överensstämmer med mandatet. 2. Detaljer om produktens första typprovning och dess egenskaper. 3. Detaljer om fabrikens egen tillverkningskontroll. 4. Bilaga ZA - Villkor ur EU s Byggproduktsdirektiv. Första typprovning Denna provning görs av tillverkaren i fall som rör System för bestyrkande 4 och av ett utsett provningsorgan i fall som rör System för bestyrkande 1 eller 3. Provningsmetoderna ingår i de relevanta standarderna. 8 Fabrikens egen tillverkningskontroll Varje harmoniserad europeisk standard innehåller en bilaga A om fabrikens tillverkningskontroll. Tillverkaren måste säkerställa att det system som genomförs i hans fabrik innehåller alla relevanta kriterier som ingår i denna bilaga. Det finns information om organisationen av kvalitetssystem, samt klausuler som täcker följande: - Kontroll av materialet - Tillverkningskontroll - Produktkontroll Bilaga ZA En kandidat till harmoniserad europeisk standard måste innehålla en upplysande bilaga ZA, som hänvisar till klausuler hos standarden som stödjer uppfyllelsen av Byggproduktsdirektivets väsentliga krav. När den Europeiska kommissionen godkänner den kandiderande harmoniserade europeiska standarden som en hen refereras detta i Europeiska Unionens officiella tidning. Det gör att Bilagan ZA blir normgivande, dvs måste åtlydas.

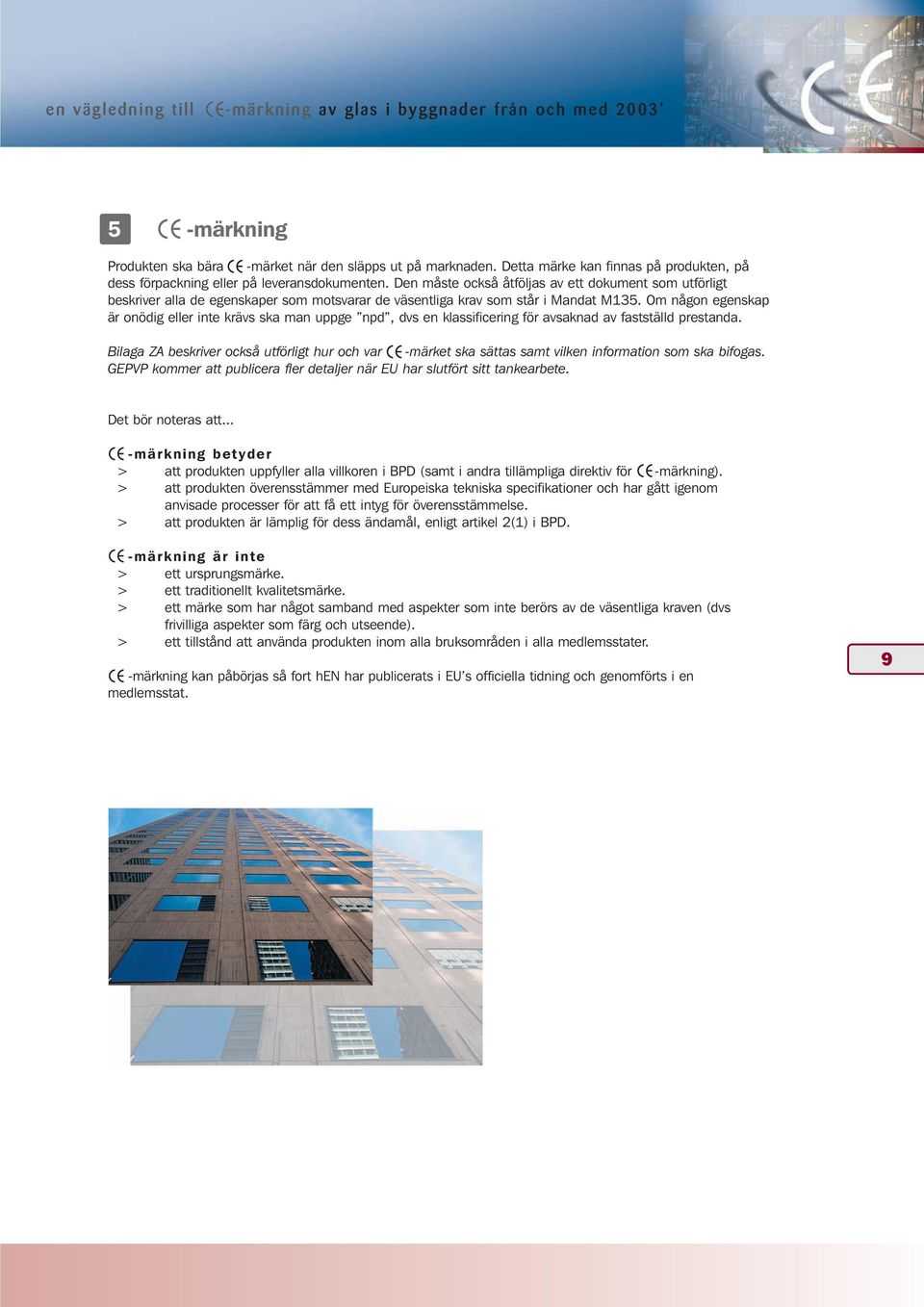

9 en vägledning till -märkning av glas i byggnader från och med märkning Produkten ska bära -märket när den släpps ut på marknaden. Detta märke kan finnas på produkten, på dess förpackning eller på leveransdokumenten. Den måste också åtföljas av ett dokument som utförligt beskriver alla de egenskaper som motsvarar de väsentliga krav som står i Mandat M135. Om någon egenskap är onödig eller inte krävs ska man uppge npd, dvs en klassificering för avsaknad av fastställd prestanda. Bilaga ZA beskriver också utförligt hur och var -märket ska sättas samt vilken information som ska bifogas. GEPVP kommer att publicera fler detaljer när EU har slutfört sitt tankearbete. Det bör noteras att... -märkning betyder > att produkten uppfyller alla villkoren i BPD (samt i andra tillämpliga direktiv för -märkning). > att produkten överensstämmer med Europeiska tekniska specifikationer och har gått igenom anvisade processer för att få ett intyg för överensstämmelse. > att produkten är lämplig för dess ändamål, enligt artikel 2(1) i BPD. -märkning är inte > ett ursprungsmärke. > ett traditionellt kvalitetsmärke. > ett märke som har något samband med aspekter som inte berörs av de väsentliga kraven (dvs frivilliga aspekter som färg och utseende). > ett tillstånd att använda produkten inom alla bruksområden i alla medlemsstater. -märkning kan påbörjas så fort hen har publicerats i EU s officiella tidning och genomförts i en medlemsstat. 9

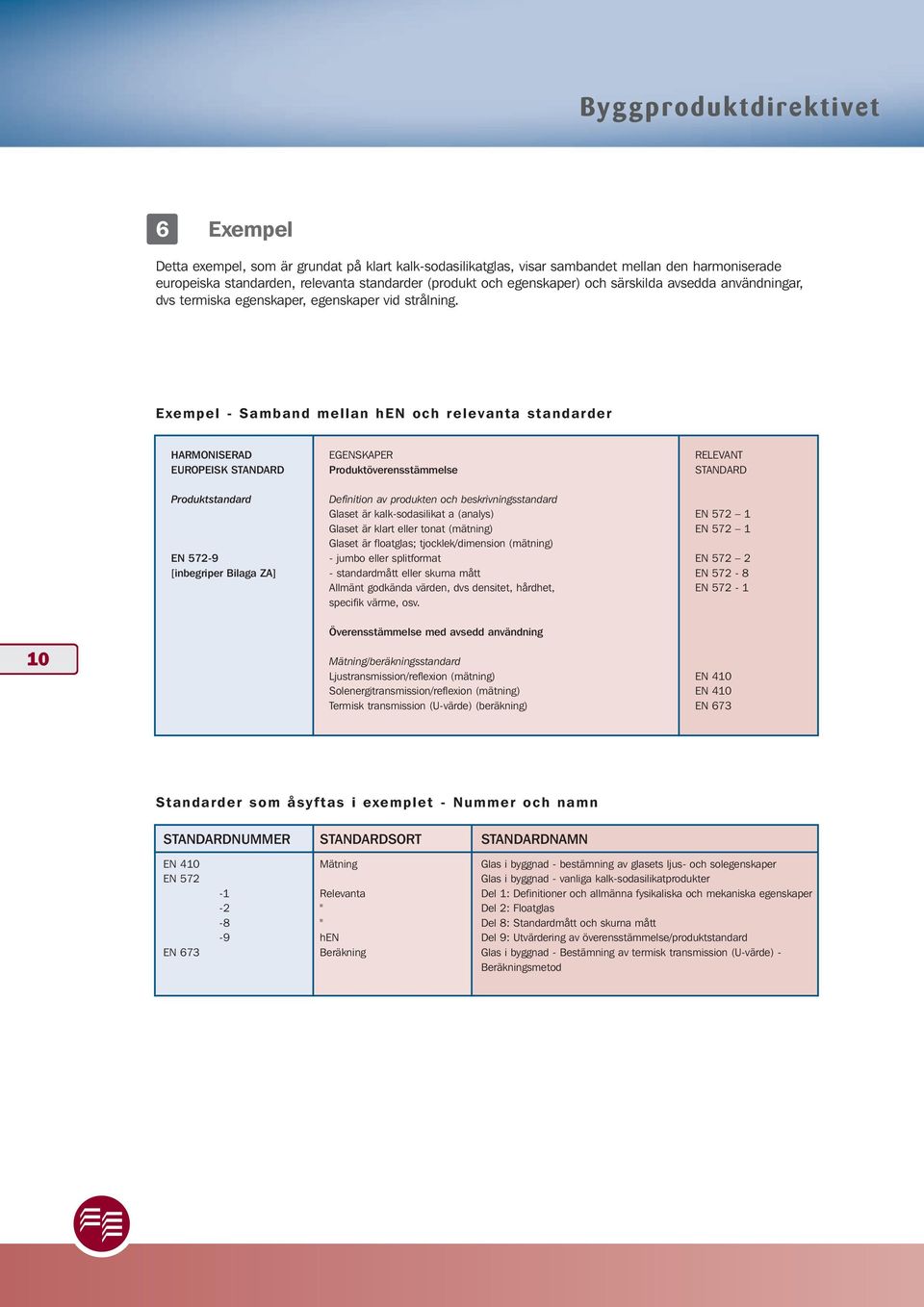

10 Byggproduktdirektivet 6 Exempel Detta exempel, som är grundat på klart kalk-sodasilikatglas, visar sambandet mellan den harmoniserade europeiska standarden, relevanta standarder (produkt och egenskaper) och särskilda avsedda användningar, dvs termiska egenskaper, egenskaper vid strålning. Exempel - Samband mellan hen och relevanta standarder HARMONISERAD EUROPEISK STANDARD Produktstandard EN [inbegriper Bilaga ZA] EGENSKAPER Produktöverensstämmelse Definition av produkten och beskrivningsstandard Glaset är kalk-sodasilikat a (analys) Glaset är klart eller tonat (mätning) Glaset är floatglas; tjocklek/dimension (mätning) - jumbo eller splitformat - standardmått eller skurna mått Allmänt godkända värden, dvs densitet, hårdhet, specifik värme, osv. RELEVANT STANDARD EN EN EN EN EN Överensstämmelse med avsedd användning Mätning/beräkningsstandard Ljustransmission/reflexion (mätning) Solenergitransmission/reflexion (mätning) Termisk transmission (U-värde) (beräkning) EN 410 EN 410 EN 673 Standarder som åsyftas i exemplet - Nummer och namn STANDARDNUMMER STANDARDSORT STANDARDNAMN EN 410 EN 572 EN Mätning Relevanta " " hen Beräkning Glas i byggnad - bestämning av glasets ljus- och solegenskaper Glas i byggnad - vanliga kalk-sodasilikatprodukter Del 1: Definitioner och allmänna fysikaliska och mekaniska egenskaper Del 2: Floatglas Del 8: Standardmått och skurna mått Del 9: Utvärdering av överensstämmelse/produktstandard Glas i byggnad - Bestämning av termisk transmission (U-värde) - Beräkningsmetod

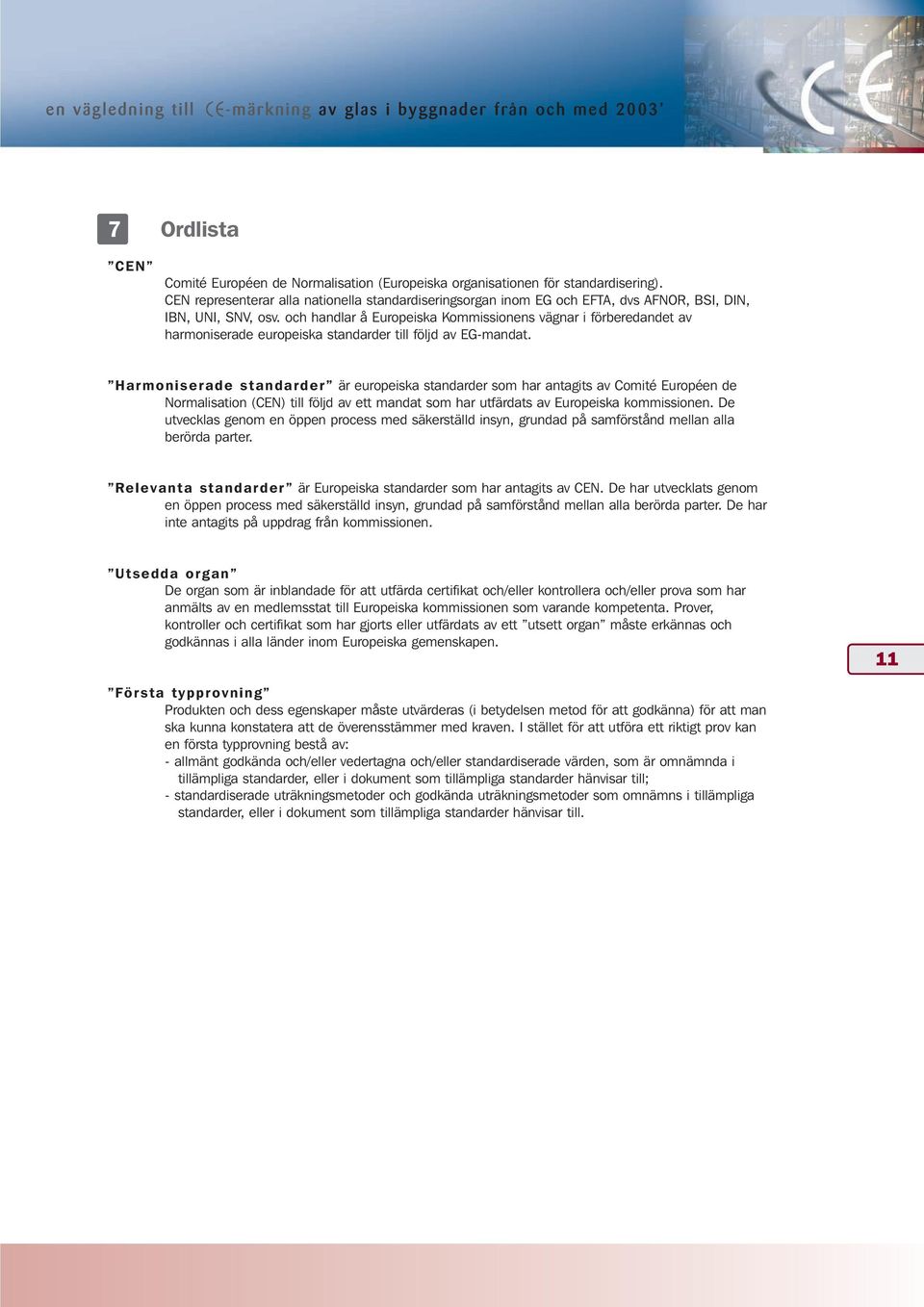

11 en vägledning till -märkning av glas i byggnader från och med Ordlista CEN Comité Européen de Normalisation (Europeiska organisationen för standardisering). CEN representerar alla nationella standardiseringsorgan inom EG och EFTA, dvs AFNOR, BSI, DIN, IBN, UNI, SNV, osv. och handlar å Europeiska Kommissionens vägnar i förberedandet av harmoniserade europeiska standarder till följd av EG-mandat. Harmoniserade standarder är europeiska standarder som har antagits av Comité Européen de Normalisation (CEN) till följd av ett mandat som har utfärdats av Europeiska kommissionen. De utvecklas genom en öppen process med säkerställd insyn, grundad på samförstånd mellan alla berörda parter. Relevanta standarder är Europeiska standarder som har antagits av CEN. De har utvecklats genom en öppen process med säkerställd insyn, grundad på samförstånd mellan alla berörda parter. De har inte antagits på uppdrag från kommissionen. Utsedda organ De organ som är inblandade för att utfärda certifikat och/eller kontrollera och/eller prova som har anmälts av en medlemsstat till Europeiska kommissionen som varande kompetenta. Prover, kontroller och certifikat som har gjorts eller utfärdats av ett utsett organ måste erkännas och godkännas i alla länder inom Europeiska gemenskapen. 11 Första typprovning Produkten och dess egenskaper måste utvärderas (i betydelsen metod för att godkänna) för att man ska kunna konstatera att de överensstämmer med kraven. I stället för att utföra ett riktigt prov kan en första typprovning bestå av: - allmänt godkända och/eller vedertagna och/eller standardiserade värden, som är omnämnda i tillämpliga standarder, eller i dokument som tillämpliga standarder hänvisar till; - standardiserade uträkningsmetoder och godkända uträkningsmetoder som omnämns i tillämpliga standarder, eller i dokument som tillämpliga standarder hänvisar till.

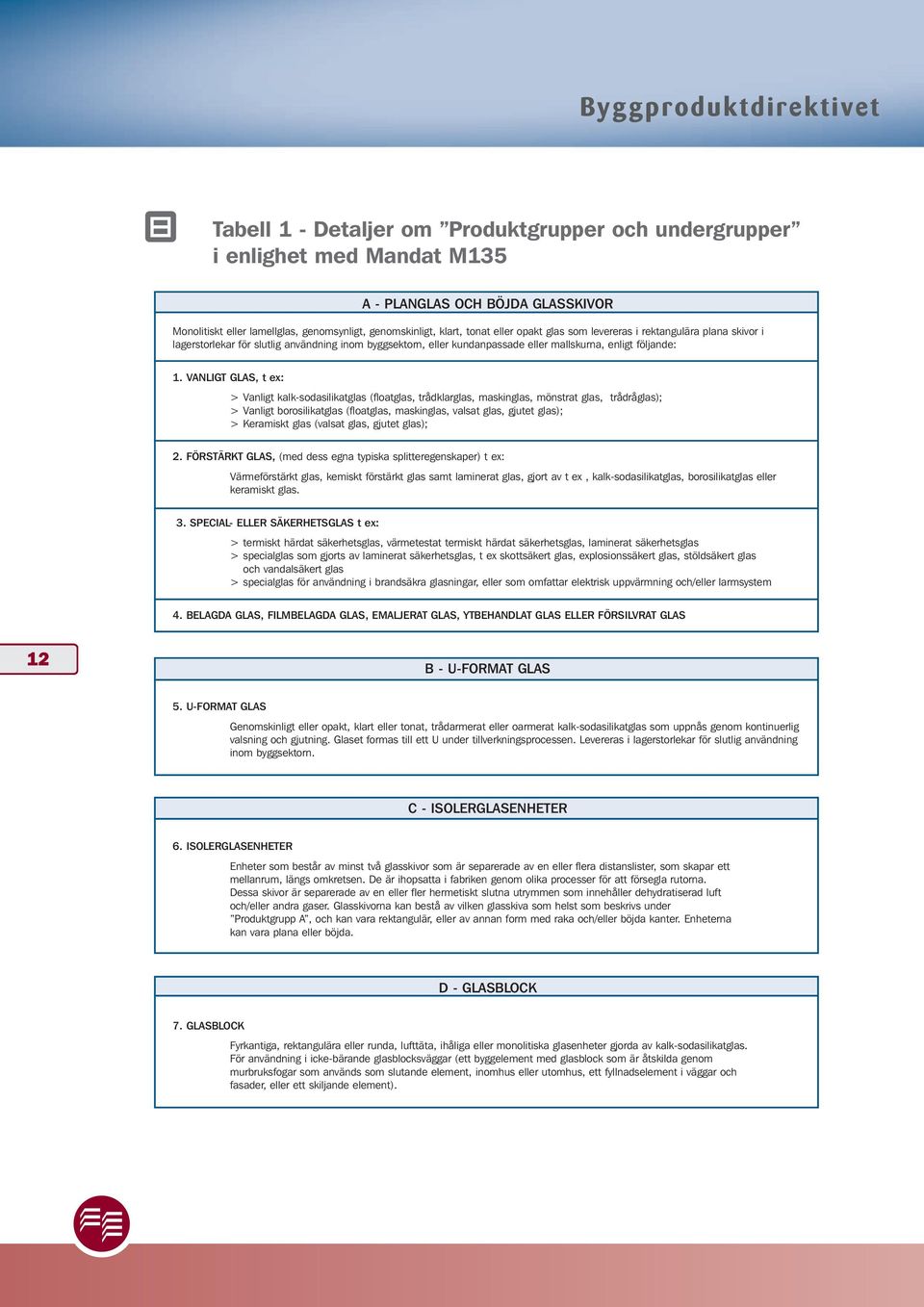

12 Byggproduktdirektivet Tabell 1 - Detaljer om Produktgrupper och undergrupper i enlighet med Mandat M135 A - PLANGLAS OCH BÖJDA GLASSKIVOR Monolitiskt eller lamellglas, genomsynligt, genomskinligt, klart, tonat eller opakt glas som levereras i rektangulära plana skivor i lagerstorlekar för slutlig användning inom byggsektorn, eller kundanpassade eller mallskurna, enligt följande: 1. VANLIGT GLAS, t ex: > Vanligt kalk-sodasilikatglas (floatglas, trådklarglas, maskinglas, mönstrat glas, trådråglas); > Vanligt borosilikatglas (floatglas, maskinglas, valsat glas, gjutet glas); > Keramiskt glas (valsat glas, gjutet glas); 2. FÖRSTÄRKT GLAS, (med dess egna typiska splitteregenskaper) t ex: Värmeförstärkt glas, kemiskt förstärkt glas samt laminerat glas, gjort av t ex, kalk-sodasilikatglas, borosilikatglas eller keramiskt glas. 3. SPECIAL- ELLER SÄKERHETSGLAS t ex: > termiskt härdat säkerhetsglas, värmetestat termiskt härdat säkerhetsglas, laminerat säkerhetsglas > specialglas som gjorts av laminerat säkerhetsglas, t ex skottsäkert glas, explosionssäkert glas, stöldsäkert glas och vandalsäkert glas > specialglas för användning i brandsäkra glasningar, eller som omfattar elektrisk uppvärmning och/eller larmsystem 4. BELAGDA GLAS, FILMBELAGDA GLAS, EMALJERAT GLAS, YTBEHANDLAT GLAS ELLER FÖRSILVRAT GLAS 12 B - U-FORMAT GLAS 5. U-FORMAT GLAS Genomskinligt eller opakt, klart eller tonat, trådarmerat eller oarmerat kalk-sodasilikatglas som uppnås genom kontinuerlig valsning och gjutning. Glaset formas till ett U under tillverkningsprocessen. Levereras i lagerstorlekar för slutlig användning inom byggsektorn. C - ISOLERGLASENHETER 6. ISOLERGLASENHETER Enheter som består av minst två glasskivor som är separerade av en eller flera distanslister, som skapar ett mellanrum, längs omkretsen. De är ihopsatta i fabriken genom olika processer för att försegla rutorna. Dessa skivor är separerade av en eller fler hermetiskt slutna utrymmen som innehåller dehydratiserad luft och/eller andra gaser. Glasskivorna kan bestå av vilken glasskiva som helst som beskrivs under Produktgrupp A, och kan vara rektangulär, eller av annan form med raka och/eller böjda kanter. Enheterna kan vara plana eller böjda. D - GLASBLOCK 7. GLASBLOCK Fyrkantiga, rektangulära eller runda, lufttäta, ihåliga eller monolitiska glasenheter gjorda av kalk-sodasilikatglas. För användning i icke-bärande glasblocksväggar (ett byggelement med glasblock som är åtskilda genom murbruksfogar som används som slutande element, inomhus eller utomhus, ett fyllnadselement i väggar och fasader, eller ett skiljande element).

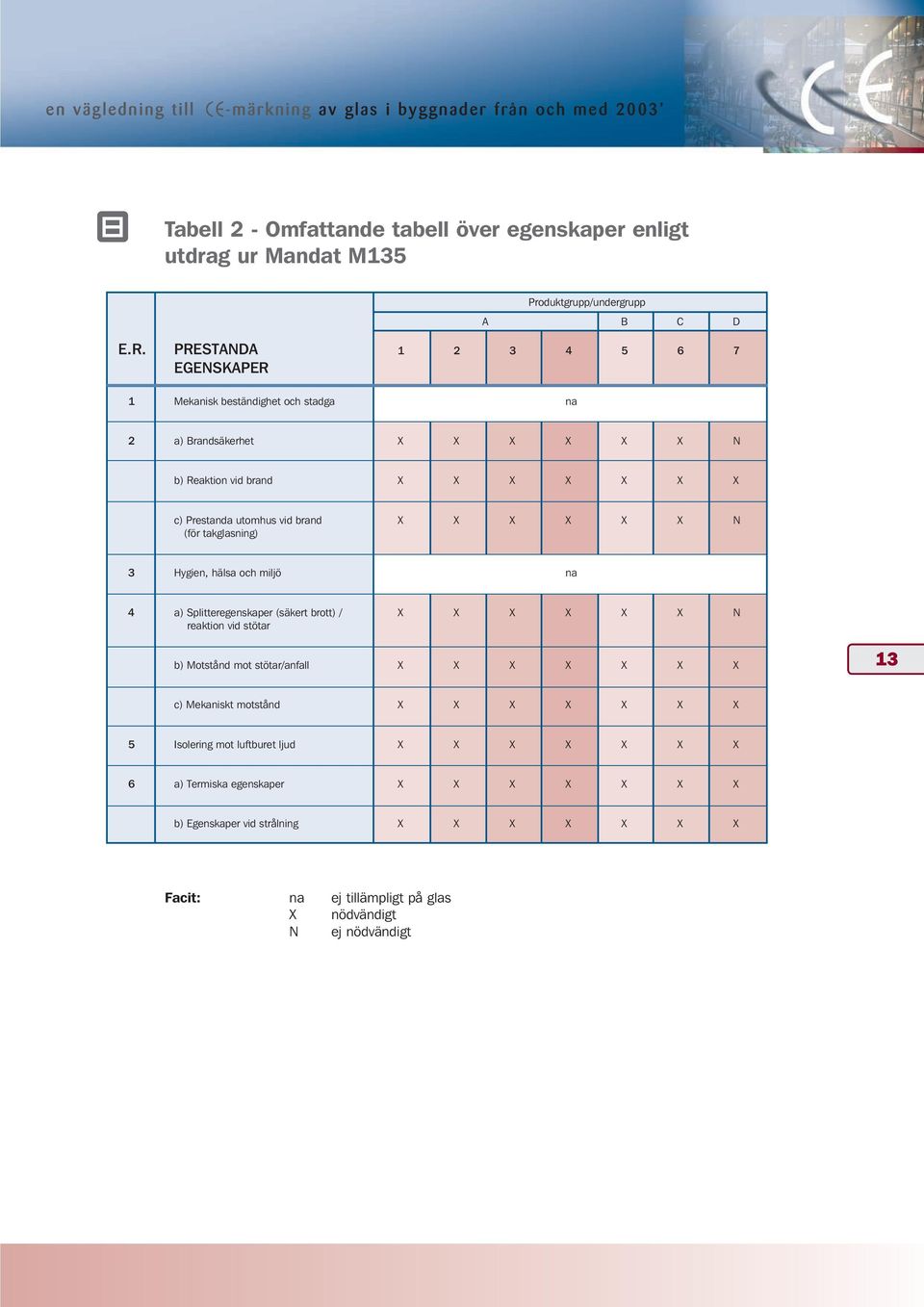

13 en vägledning till -märkning av glas i byggnader från och med 2003 Tabell 2 - Omfattande tabell över egenskaper enligt utdrag ur Mandat M135 Produktgrupp/undergrupp A B C D E.R. PRESTANDA EGENSKAPER 1 Mekanisk beständighet och stadga na 2 a) Brandsäkerhet X X X X X X N b) Reaktion vid brand X X X X X X X c) Prestanda utomhus vid brand X X X X X X N (för takglasning) 3 Hygien, hälsa och miljö na 4 a) Splitteregenskaper (säkert brott) / X X X X X X N reaktion vid stötar b) Motstånd mot stötar/anfall X X X X X X X 13 c) Mekaniskt motstånd X X X X X X X 5 Isolering mot luftburet ljud X X X X X X X 6 a) Termiska egenskaper X X X X X X X b) Egenskaper vid strålning X X X X X X X Facit: na ej tillämpligt på glas X nödvändigt N ej nödvändigt

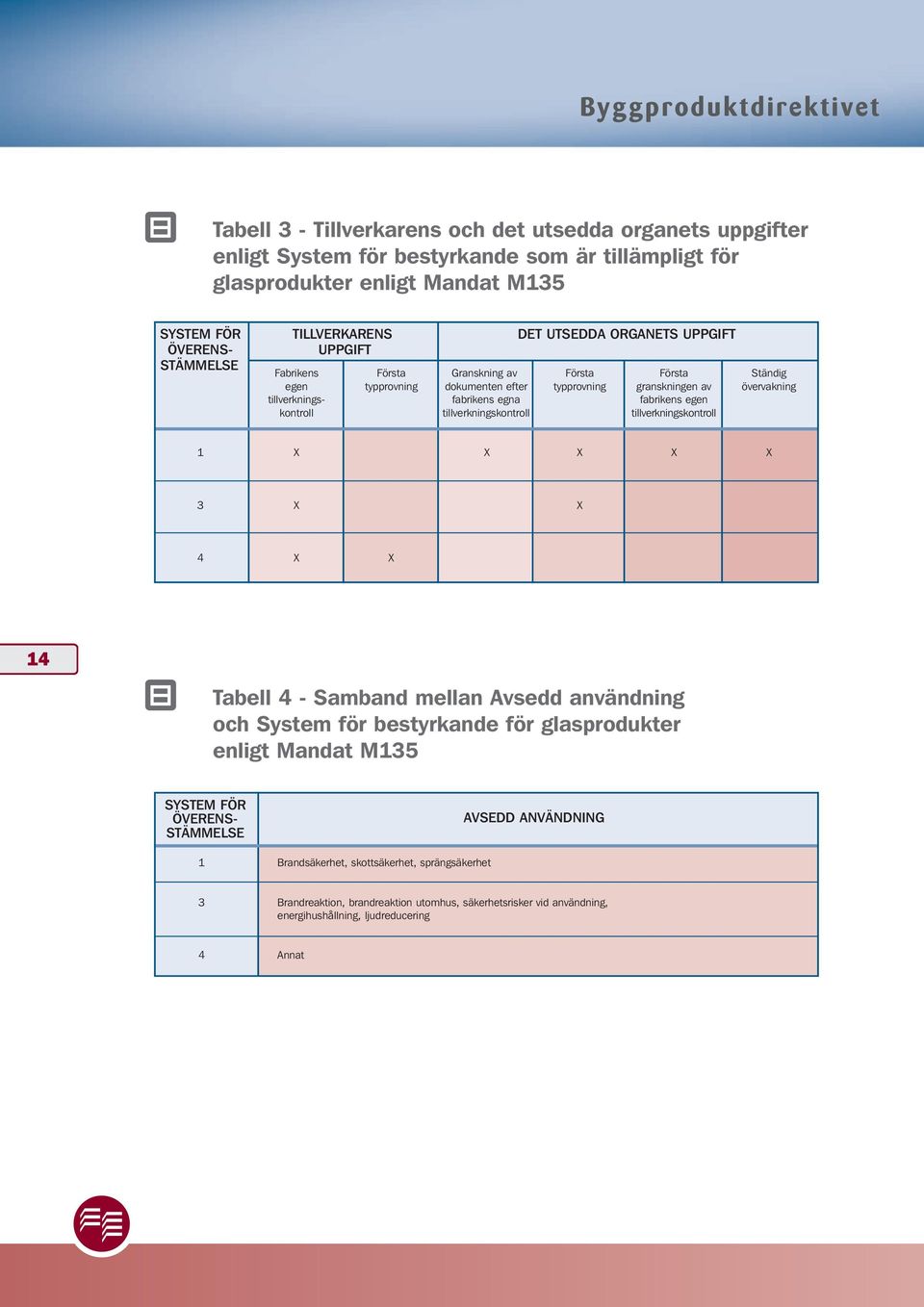

14 Byggproduktdirektivet Tabell 3 - Tillverkarens och det utsedda organets uppgifter enligt System för bestyrkande som är tillämpligt för glasprodukter enligt Mandat M135 SYSTEM FÖR TILLVERKARENS DET UTSEDDA ORGANETS UPPGIFT ÖVERENS- UPPGIFT STÄMMELSE Fabrikens Första Granskning av Första Första Ständig egen typprovning dokumenten efter typprovning granskningen av övervakning tillverknings- fabrikens egna fabrikens egen kontroll tillverkningskontroll tillverkningskontroll 1 X X X X X 3 X X 4 X X 14 Tabell 4 - Samband mellan Avsedd användning och System för bestyrkande för glasprodukter enligt Mandat M135 SYSTEM FÖR ÖVERENS- STÄMMELSE 1 Brandsäkerhet, skottsäkerhet, sprängsäkerhet AVSEDD ANVÄNDNING 3 Brandreaktion, brandreaktion utomhus, säkerhetsrisker vid användning, energihushållning, ljudreducering 4 Annat

15 en vägledning till -märkning av glas i byggnader från och med 2003
